Как монтировать теплый пол пленочный – Теплый пленочный пол своими руками

как сделать монтаж своими руками и видео

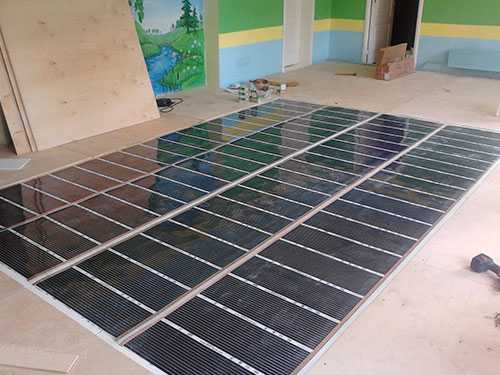

Теплый пол отлично подойдет для детской комнаты

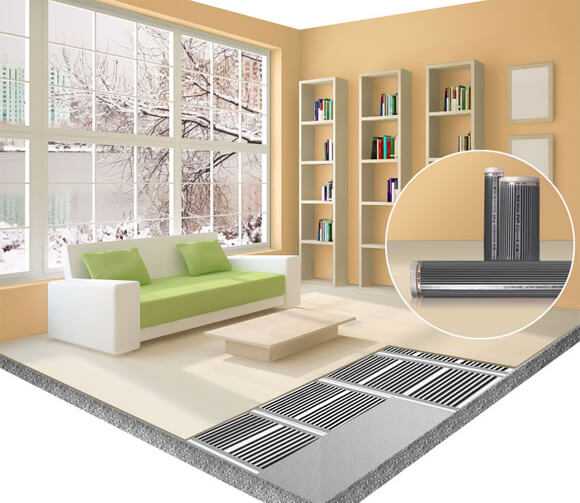

Современные технологические находки позволяют находить принципиально новый способ обогрева жилища. Пленочный пол – результат применения высокотехнологичных разработок для обеспечения комфорта населения. Его устройство в квартире или отдельных комнатах позволяет гибко подходить к решению проблемы обогрева. Нагревательные элементы пленки генерируют инфракрасное излучение. Это излучение относится к категории наиболее комфортных для человеческого организма.

Использование пленки в качестве нагревательного элемента создает уникальные возможности при устройстве теплого полового покрытия. Не существует жесткой необходимости делать под нее новую цементную стяжку. Пленку можно укладывать под любой тип покрытия – ковролин, линолеум, паркет, ламинат. Полосы из пленки позволяют чрезвычайно быстро и достаточно просто произвести монтаж. По мнению многих практиков, эту процедуру способен произвести и домашний мастер, обладающий навыками проведения электромонтажных работ.

Подготовительные работы

Подготовка основы под пол с пленочным обогревом не требует обязательного демонтажа старого покрытия. Демонтаж производится лишь в том случае, если старый пол физически износился. Покрытие в хорошем состоянии просто очищают от всех видов грязи, пылевых частиц.

Технология монтажа непременно требует укладки утеплителя. Если планируется поверху настилать линолеум, ковролин или ламинат, рекомендуется использовать теплоизоляционный вспененный материал, толщина которого составляет 3 миллиметра.

Подложка под ик пленочный теплый пол укладывается металлизированной стороной вниз на очищенную половую поверхность. Чтобы полосы или фрагменты утеплителя не смещались, закрепите их на квадраты двухстороннего скотча или на клей. Куски утеплителя скрепляются между собой обычным скотчем. При необходимости в теплоотражающем материале прокалывают отверстия. Их устраивают в том месте, где планируется разместить перфорированный пленочный нагреватель.

Термостат

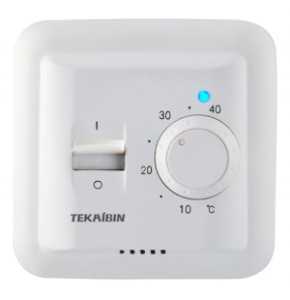

Терморегулятор для теплого пола

Управление показаниями температуры обеспечивает термостат. Приобретается любой терморегулятор, пригодный для теплых полов. Следует правильно рассчитать его мощность. При расчетах следует ориентироваться на следующие данные. Среднее потребление одного квадратного метра пленки – 200 Вт. Это значение перемножаем с размером площади, покрываемой пленкой. Произведение укажет общее значение мощности потребления энергии. Оно же укажет, под какую мощность приобретать термостат.

Задача терморегулятора – программирование периодичности работы подогрева, времени включения и времени выключения, базового температурного режима.

Крепить термостат следует вблизи от электропроводки. Его размещают в месте, удобном для человека, обычно рядом с установленными розетками. Под него можно выдолбить углубление, а можно смонтировать его на поверхности стены. Провода соответственно подводятся как скрытая проводка или наружная.

Определение площади под пленку

Укладка пленочного теплого пола производится не по всей, а по полезной площади комнаты. Нет необходимости утеплять пол целиком. Пленку настилают:

• При создании системы дополнительного обогрева – на 40 – 50% от всей площади;
• При создании системы основного обогрева – на 60 – 80%.

Отступ от стены следует оставлять не менее 20 сантиметров. В местах расположения массивной мебели или бытовой техники пленку не укладывают, во избежание перегрева.

Выбор пленки

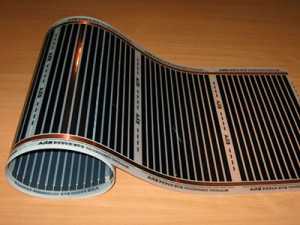

Пленка бывает различной ширины

Как правильно сделать теплый пол? Сколько пленки приобрести? Основанием для выбора типа и размера пленочного пола является показатель полезной площади. Если помещение невелико, лучше приобрести пленку шириной 50 сантиметров. Для обширного помещения подойдут полосы шириной 1 метр. Существенным показателем является длина, поскольку пленка продается отрезками от 2,1 м и более. При покупке лучше ориентироваться на общую длину, если невыгодно учитывать длину каждого фрагмента.

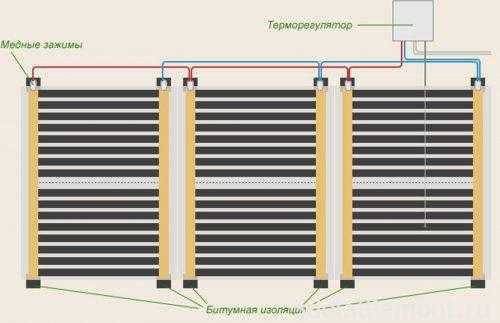

Для проведения дальнейших монтажных работ необходимо составить схему расположения пленочных полос, ориентируясь на их ширину и размер площади, которую следует ими покрыть. Вместе с пленкой подготавливается инструкция, описывающая последовательность монтажа.

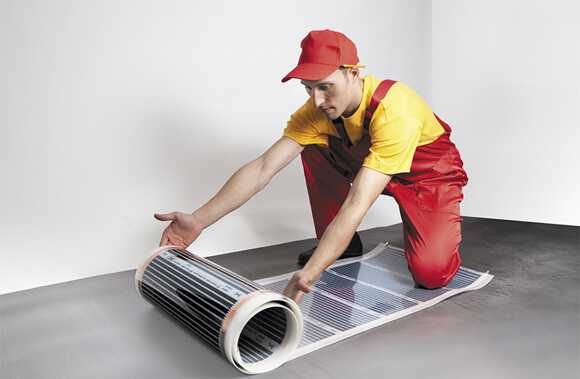

Расположение пленки

Схема размещения полос наносится непосредственно на слой утеплителя с помощью лент ярко окрашенного скотча. Продольное или поперечное расположение полос избирается, исходя из соображений экономии основного материала. Но для уменьшения точек подключения проводов специалисты рекомендуют укладывать ее по длине комнаты. Одновременно определяется схема подключения теплого пола.

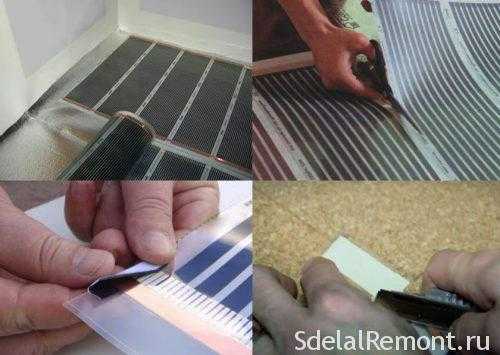

Пленка разрезается по месту разметки острым ножом или специальными ножницами. Отрезки пленки раскладываются в соответствии со схемой. Не допускается наложения кусков пленки друг на друга даже краями.

Если приобретена пленка двусторонняя, ее можно укладывать любой из сторон. У отдельных видов пленки одна сторона может быть усилена, ее укладывают этой стороной вниз. Обычно производитель каким-либо образом обозначает усиленную сторону, например, делает ее матовой. Пленка готова к процессу монтажа.

Монтаж

Производители разделили пленку на секции, и рекомендуют разрезать ее посекционно. Если разрез пришелся на промежуточный отрезок, обрезанный край следует аккуратно заизолировать.

Схема подключения пола

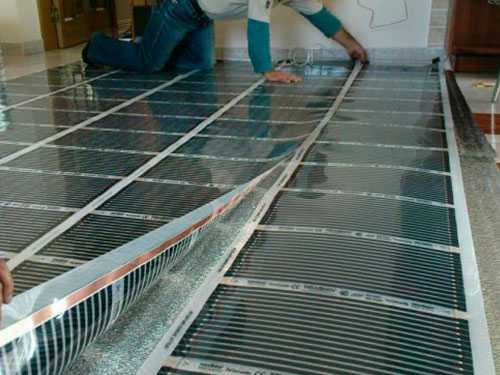

Полосы пленки крепятся к подложке на квадраты двустороннего скотча. Таким образом, предупреждается возможное сдвигание фрагментов друг относительно друга, и относительно разметки.

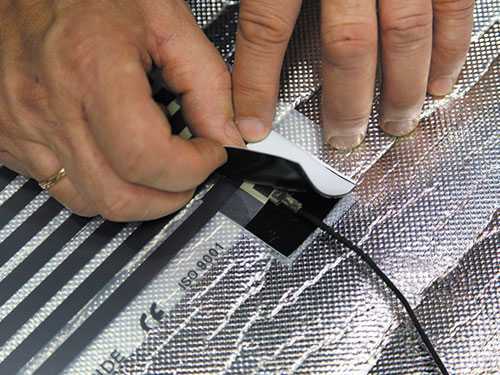

Монтаж пленочного теплого пола далее предполагает установку термодатчика. Его крепят под полотно пленки при помощи скотча, располагая ближе к терморегулирующему прибору. Чтобы не создавать в этом месте бугров, рекомендуется устроить углубление в теплоизоляционном слое.

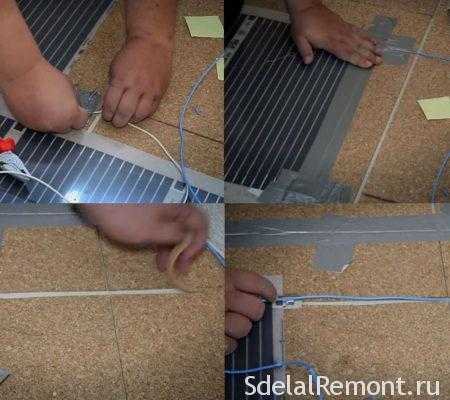

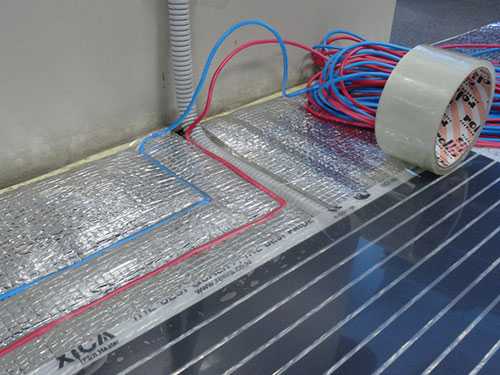

В соответствии со схемой укладываются провода. Подключение пленочного теплого пола выполняется параллельно. Это означает, что все провода подключаются с одной определенной стороны помещения. Удобно использовать провода двух цветов, например, традиционно – красного и синего. Провода единого цвета подсоединяются к одному из наконечников каждой из полос. Вывод проводов к терморегулятору осуществляется под корпусом плинтуса.

Соединяем пленку с проводами

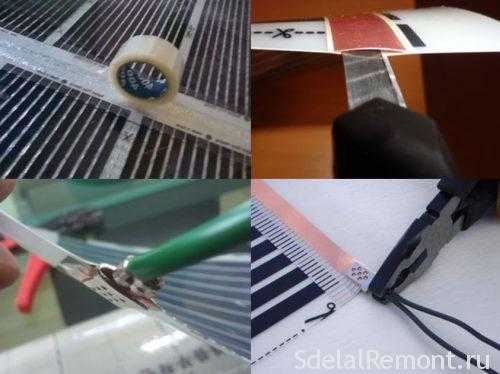

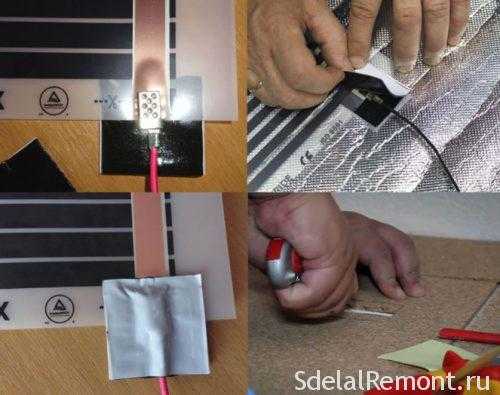

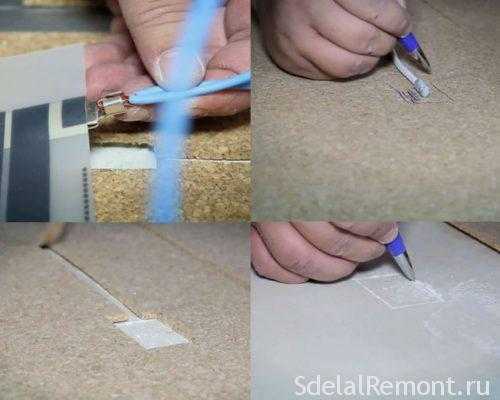

На пленочное полотно устанавливается медный зажим. Зажим пробивает пленку и плотно соединяется с медной полосой – проводником. Прочность крепления зажима проверяется вручную (зажим слегка тянем на себя, он не должен двигаться относительно пленки). На зажиме крепится провод. Зажим закрывается с двух сторон битумным изолятором и плотно обжимается.

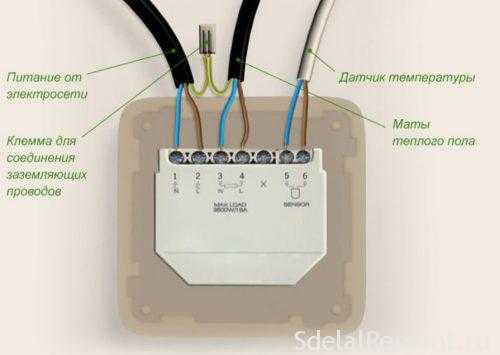

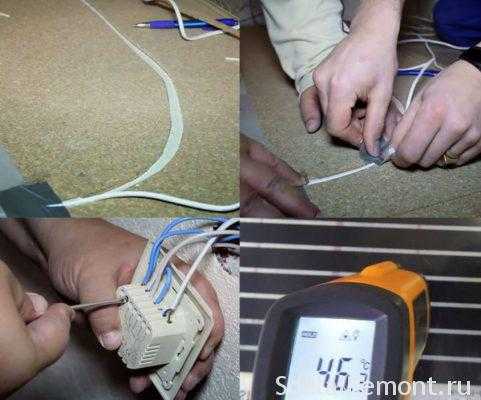

Производится подключение проводов к прибору терморегулятора. Он, в свою очередь, подключается к сети. Эту процедуру лучше поручить специалисту –электромонтажнику.

Смонтированная система обогрева проверяется в тестовом режиме. Специальным прибором проверяется надежность изоляции, мест подключения проводов. После включения нагревательной системы в сеть проверке подлежит нагрев каждой из полос.

Укладка ламината поверх пленочного пола

Если тестовые пробы показали успешное завершение монтажа, далее выполняется комплекс работ по укладке декоративного напольного покрытия. Лучше всего устраивать пленочный пол под ламинат. Пластины ламината просто соединяют в целое полотно поверх пленочного нагревательного элемента.

Энергопотребление пола

Как рассчитать и сколько потребляет теплый пол? Насколько выгоден такой способ обогрева?

Максимальный показатель тепловой мощности инфракрасного пола – 220 Вт на квадратный метр. Если пленочные полосы подключены к терморегулятору, и установлено включение 40% периода работы пола, для расчетов применяется коэффициент 0,4. В помещении площадью 20 квадратных метров отапливаемая (полезная) площадь 50% – 10 квадратных метров.

Энергопотребление теплого пола определяется по формуле:

(Размер полезной площади) х (коэффициент) х (тепловая мощность пола). В нашем примере результат составляет 0,88 кВт/ч. В принципе, это невысокий показатель. Если его помножить на стоимость электроэнергии в конкретной местности, можно узнать, сколько стоит час работы пленочного пола, и стоимость функционирования пола в течение месяца.

sdelai-pol.ru

Пленочный теплый пол: особенности установки

Пленочный теплый пол представляет собой дополнительную систему отопления, позволяющую нагревать воздушное пространство, и тем самым, создавать благоприятный микроклимат и комфортные условия проживания. Отметим, что процесс монтажа пленочного теплого пола можно провести даже самостоятельно. Для этого не требуется особых знаний и умений. Но при выборе метода монтажа надо учитывать тип покрытия, где будет осуществлена укладка теплого пленочного пола пола.

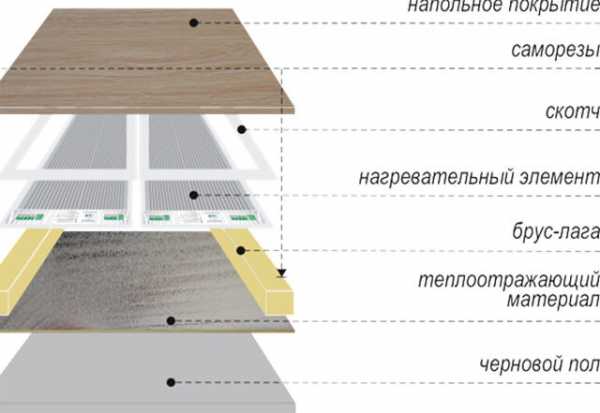

Пленочный теплый пол под ламинат

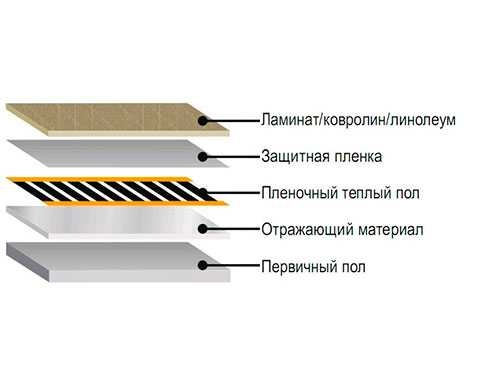

Пленочный теплый пол под ламинат стоит располагать поверх специальной пленки из полиэтилена. Именно она и станет в дальнейшем защитой для термопленки теплого пола.
При установке конструкции теплого пола под ламинат не нужно прибегать к применению подложки, ведь в данном случае при монтаже конструкции применяют особый теплоотражающий материал – Изолон, являющиеся по своему функционалу подложкой.
Теплый пол под ламинат укладывают поэтапно, в некоторой последовательности. Итак, на заранее подготовленную стяжку из бетонной смеси располагают теплоотражающий материал. А затем укладывают и термопленку CALEO, которая накрывается прочной полиэтиленовой пленкой. Все это закрывается ламинатом. Читайте, как правильно выбрать материала для теплого пола.

Подобно методу монтажа пленочного теплого пола под ламинат, проводят и укладку теплого пола под такое отделочное покрытие, как паркетная доска.

Пленочный теплый пол под линолеум

Пленочный теплый пол под линолеум и ковролин укладывают с применением фанеры, толщина которой должна равняться 3-5 миллиметра. Вместо фанеры также может быть применен и такой материал, какДВП. Ведь ковролин и линолеум довольно мягкое покрытие для пола, а плотный лист фанера позволит по максимуму сохранит всю конструкцию теплого пола от различного рода повреждений в течение всего времени эксплуатации.

Монтаж пленочного пола проводится в четкой последовательности:

1. стяжка;
2. особый теплоотражающий материал;
3.  термопленка;
4.  полиэтиленовая пленка;
5. фанера или же ДВП.

Лишь только после этого устанавливают финишное покрытие.

Отметим, что монтаж пленочного теплого пола под линолеум или ковролин проводится особым способом, при котором пленку располагают внахлест. Однако при этом обязательно стоит избегать пересечения и касания токонесущих шин. Именно такая укладка конструкции теплого пола способна обеспечить оптимальный и максимально равномерный прогрев поверхности пола. Помните, что теплый пол в ванной комнате устанавливается по похожей схеме.

Теплый пленочный пол своими руками: основные этапы монтажа

Весь процесс монтажа пленочного пола состоит из этапов:
1. Подготовительный или начальный этап. Этот этап требует подготовки всех инструментов и материалов, которые понадобятся для укладки теплого пола. Это комплект теплого пола, а также дополнительный монтажный материал.

2. На втором этапе нужно определиться с местом и размерами пространства, где вы желаете установить теплый пол. Оценить все особенности и характеристики.

3. Следующие этапы – это процесс монтажа комплекта теплого пола, а именно: теплоотражающего материала, отдельных листов термопленки, установка терморегулятора, укладка всех поводов, выполнение соединения терморегулятора с термопленкой устанавливаемого пленочного пола, установка датчика.

Обращаем внимание наших читателей, что при установке всех датчиков и электрических проводов нужно в обязательном порядке изолировать контакты и места подключения. Чтобы теплый пленочный пол своими руками установился без проблем.

4. После того, как вся конструкция пленочного теплого пола размещена, потребуется подключить ее к внутренней электросети в квартире или доме, а также протестировать.
5. На завершающем этапе выполняют укладку поверх пленочного пола полиэтиленовой пленки, и при необходимости фанеры. После завершения всех этих действий располагают выбранное финишное покрытие.
При укладке пленочного теплого пола выполнять все этапы нужно с максимальной аккуратностью, не стоит спешить, а также надо в точности следовать инструкции, предложенной вашему вниманию выше в статье.

Стоит отметить, что пленочный теплый пол отзывы получает всегда только хорошие. Практически все люди очень довольны ним и советуют его своим знакомым. Но, мы также рекомендуем ознакомится с: ремонт теплого пола.

vse-elektrichestvo.ru

Монтаж пленочного теплого пола — пошаговое видео-руководство. Жми!

Теплые полы, хоть и не стали полной альтернативой традиционным видам отопления, но все чаще используются в качестве обязательного дополнительного, например, в ванных комнатах, на кухне или в детской. Как правило, даже косметический ремонт этих помещений включает и монтаж пленочного теплого пола, который не требует выполнения сложных подготовительных работ – достаточно ровного и в нормальном состоянии чернового пола или стяжки.

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Почему все чаще выбирают пленочный вариант теплого пола

То, что теплый пол – эффективный и очень комфортный вид отопления стало ясно сразу как он стал завоевывать рынок, но его широкое распространение тормозили два фактора:

• первый – довольно высокая цена финансовых вложений на этапе монтажа и не всегда очевидная и быстрая экономическая выгода;
• второй связан со сложностью монтажа, а именно с необходимостью устройства новой стяжки, что практически всегда означает полномасштабные ремонтные работы – поэтому, теплые полы в основном монтировались в новых загородных домах или в квартирах в новостройках, то есть там, где в любом случае необходимо было делать стяжку.

На фото пленочный теплый пол под плитку

Ряд преимуществ пленочных полов

Одним из важных преимущественным отличием пленочных полов от традиционных электрических или водяных является то, что их можно монтировать непосредственно под финишное напольное покрытие, причем особых ограничений по типу материала нет. Допускается укладывать пленочный теплый пол под ламинат, керамическую плитку, линолеум, ковролин и даже паркет – выбор напольного покрытия очень широк и ограничивается лишь предпочтениями хозяина или необходимостью соответствия определенного интерьерного стиля.

На фото монтаж пленочного теплого пола

Принцип работы

Пленочный теплый пол имеет и второе название – инфракрасный, определяемый принципом его работы, который дает высокий КПД, более 90%. В основе принципа действия пленочных теплых полов лежит использование карбона, который и служит нагревательным элементом, а его работу активизирует электрический ток, преобразуемый в инфракрасное излучение.

Данный вид полов позволяет значительно сократить расход электроэнергии, так как некоторые технические характеристики карбона, в частности, высокая теплопроводность материала, способствуют этому.

Монтаж пленочного теплого пола своими руками видео:

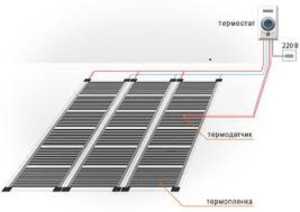

Составление схемы подключения теплого пола

Если монтаж такого варианта теплого пола выполнен верно, то он абсолютно безопасен, кроме того, для него не страшны небольшие механические повреждения – это не приведет к его полному ремонту, а достаточно поменять, отремонтировать или отключить конкретную секцию. Как и для других теплых полов, монтаж этого вида должен проводиться лишь в свободной от мебели части помещения, поэтому необходимо разработать схему подключения пола с точным нанесением на нее всех его элементов, а особенно температурного датчика, который, для обеспечения корректной работы, должен располагаться под максимально открытой площадью пола.

Прицеп укладки

Особенности монтажа пленочного теплого пола

Подготовка основания

Для пленочного пола требуется ровное основание (по высоте перепады не должны превышать 3 мм на 1 м²), которое должно быть очищено от любого строительного мусора и пыли, для этого можно использовать бытовой пылесос. Как правило, данный вид теплого пола можно укладывать на существующее основание, но если же поверхность имеет незначительные дефекты – их следует выровнять с помощью тонкой стяжки.

Обратите внимание!



В том случае, если пол совершенно в критическом состоянии – потребуется новое черновое основание.

Тепло- и гидроизоляционные мероприятия

После того, как поверхность основания готова, монтируется теплоизоляционный слой. Рекомендуется использовать фольгированные виды изоляции, которая обеспечит не только сохранность тепла, но и направит его в помещение. Можно использовать пенофол, пеноппропилен или пенополистирол. В тех случаях, когда укладывается пленочный теплый пол под плитку, в качестве теплоизоляционного материала может использоваться техническая пробка или минеральная вата.

Если теплый пол устанавливается в ванной комнате, на кухне или закрытой лоджии – обязательно, до теплоизоляции должен быть уложен слой гидроизоляционного материала, в остальных помещениях это не запрещается, но и особой необходимости в нем нет. В ванной комнате вместо двух слоев: гидро- и теплоизоляционного допускается только слой гидроизоляции, но при условии, что это не первый этаж, а помещение, расположенное этажом ниже отапливается. Кроме горизонтальной изоляции, в некоторых случаях может потребоваться и выполнение вертикальной, например, стена помещения выходит на подветренную или северную сторону.

На фото схема подключения пленочного теплого пола

Подготовка нагревательных элементов к монтажу

Сначала, по заранее составленной схеме, подготавливаются отрезки пленки, но обязательно с учетом того, что укладка будет производиться таким образом, чтобы они не накладывались друг на друга и не соприкасались. Производителем обозначены места, по которым следует отрезать пленку, но при необходимости – можно ее разрезать и в любом другом месте, но только строго между нагревательными полосами. После следует выполнить изоляцию концов отрезанных полос и для этого можно использовать специальную изоленту или скотч:

• если разрез пленки совпадает с заводским, то изоляция нужна только пластинам;
• при разрезе, выполненном между нагревательными полосами – изоляции подлежит весь край пленки по ширине.

[rek_custom1]

Монтаж пленочного теплого пола

Следующий шаг – на подготовленное основание укладываются, согласно схеме, подготовленные нагревательные элементы и намечаются места под штробы для проводки и теплового датчика. Следует отметить, что схема подключения пленочного теплого пола, а точнее ее составление, очень важный этап работ и пренебрегать им не следует, так как в этом случае, еще на подготовительном этапе, можно исправить имеющиеся ошибки и, при необходимости, внести коррективы.

Укладка пленки

Подключение теплового датчика и терморегулятора

Первым монтируется тепловой датчик, который подсоединяется к нижней стороне пленки. А для безопасности и долговечности эксплуатации теплого пленочного пола, рекомендуется все провода, а также температурный датчик укладывать с использованием гофрированной трубки. При монтаже теплого пленочного пола необходимо соблюдать правильность подключения нагревательных полос: они должны подключаться параллельно. Установка терморегулятора производится после того как выполнены и изолированные все контактные соединения проводов и зажимов пленки.

Затем измеряются показатели сопротивления, данные о котором можно найти или в инструкции к пленочному полу, или на обороте гарантийного талона.

Обратите внимание!



Если планируется выполнять монтаж своими руками, необходимо учесть, что этот этап проводится до начала работ по тепло- и гидроизоляции пола, а после завершения – выполняется чистовая уборка поверхности.

Далее укладывается теплоизоляционный материал и сверху – нагревательные элементы, которые соединяются между собой кабелями, а все контакты обжимаются.

На фото пленочный теплый пол под ламинат

Как правильно уложить напольное покрытие и выполнить первое включение

В качестве защитного слоя между нагревательными элементами и напольным покрытием используется плотный полиэтилен, укладку которого следует выполнять «внахлест» (~ 20 см).

Далее укладывается финишное напольное покрытие. Если в качестве последнего применяется керамическая плитка, то необходимо выбрать тот вид клея, который не будет агрессивной средой для нагревательных элементов. Кроме того, следует дать время на полное высыхание стяжки (около 2 недель) и только после этого можно выполнить первое включение теплого пола. А пол подготовленный под линолеум, паркет, ковролин, ламинат, половую доску и другие материалы, настилается прямо по защитной пленке.

После завершения работ, проводится первое включение пола: для этого сначала выставляется на терморегуляторе минимальное значение температуры, которое постепенно в течение двух-трех дней поднимается по 2-3°C до максимального.

Монтаж пленочного теплого пола своими руками видео:

Это интересно! Потребление электроэнергии теплым полом: формула и пример расчёта

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

anatomia-remonta.ru

Монтаж пленочного теплого пола — особенности укладки, как выбрать нагревательную пленку, как правильно подключить систему, детали на фото +видео

Содержание:

1. Укладка пленочного теплого пола
2. Монтаж теплого пола под плитку
3. Теплый пол пленочный под ламинат

Изобретение теплого энергосберегающего пленочного материала по праву достойно уважения, ведь у него есть огромное количество преимуществ. Установка пленочного теплого пола может быть осуществлена под разнообразные покрытия, к тому же, данный процесс можно вполне осуществить самостоятельно. Однако для того чтобы определить, какой лучше пленочный теплый пол, необходимо разобраться в основных технических характеристиках и параметрах данной установки.

У подобной конструкции есть очень важное преимущество, которое заключается в отсутствии необходимости укладывать дополнительный слой стяжки, к тому же, он позволяет экономить расход электроэнергии.

Что касается основных преимуществ, то наиболее значимыми будут следующие:

• Простота установки. Даже любители могут с легкостью разобраться в том, как укладывать пленочный теплый пол.
• Пожаробезопасность и отсутствие риска замыкания системы.
• Установка в различных помещениях, можно даже в комнатах с повышенной влажностью.
• Возможность расположения системы не только под полом, но также и на стенах, потолке и других поверхностях.
• Хорошая производительность. Из всех существующих систем отопления, данная обладает самым высоким показателем – 97 процентов.
• Возможность установки под абсолютно любое напольное покрытие, включая кафель, ламинат, дерево и линолеум.
• Отсутствие риска быть облученными электромагнитным излучением.
• Хорошая прочность. При малейших механических повреждениях ик пленка для теплого пола может быть заменена только в месте повреждения, без необходимости менять всю конструкцию.
• Хороший уровень шумо и теплоизоляции, а также высокий уровень экологичности.
• Простота и легкость демонтажа всей системы.

Особых недостатков у данной системы нет, однако, необходимо придерживаться определенных рекомендаций:

• Запрещается осуществлять монтаж пленочного теплого пола под любые предметы мебели.
• Не стоит также загромождать напольное пространство, так как чем больше свободного места, тем меньше риск возникновения перегревов системы, что повлияет и на мебель.
• Не рекомендуется также блокировать место нахождения температурного датчика, так как это может помещать корректному определению уровня нагрева пола и воздуха.

Укладка пленочного теплого пола

Перед тем как приступить к монтажу системы, необходимо уложить на поверхность материал теплоизоляции. Для того чтобы выбрать оптимальный материал, следует учитывать тип декоративного покрытия. Так, при установке под ковролин или линолеум, можно приобретать абсолютно любой теплоизоляционный материал, толщина которого не должна быть больше 5 мм. Все стыки рекомендуется также проклеить при помощи скотча. Читайте также: «Какой теплый пол под ковролин лучше выбрать – варианты, различия, преимущества и недостатки».

А вот при использовании керамической плитки в качестве финального покрытия, теплоизоляция должна быть изготовлена из технической пробки, толщина которой будет в пределах 2 мм.

Заранее также рекомендуют определяться с расположением терморегуляторов,а также составить схему монтажа, чтобы учесть все нюансы, как подключить пленочный теплый пол. Расположение нагревательных элементов не должно совпадать с размещением мебели и других предметов интерьера.

До начала монтажа пленка под теплый пол нарезается на полосы необходимого размера. Все разрезы должны проходить по отмеченной линии, которые указываются на самой пленке, либо на фото в инструкции. Затем нарезанная пленка размещается на поверхности в соответствии с задуманной схемой.

Медные полосы, расположенные на пленке, должны находиться внизу, а контакты должны располагаться по направлению к стене, на которой будет размещаться теплорегулятор.

После размещения нагревательная пленка для теплого пола подключается к проводке. Для этого на концах медных полос устанавливаются зажимы, к которым и подключаются проводящие контакты. Все места подключения должны быть изолированы слоем битумной изоляции, в совокупности с местами разреза пленки с обои сторон.

Далее переходим к монтажу теплового датчика. Он размещается внизу пленки, его также необходимо заизолировать. После полной укладки пленочного пола и подключения всех проводов, можно приступать к установке теплорегулятора. Следует также обратить внимание на то, что всю систему необходимо будет протестировать перед тем, как наложить финальный слой отделки.

Специалисты также советуют при покрытии теплого пола плиткой, дать всей конструкции высохнуть в течение 3 дней, и только после полного высыхания можно завершить процесс таким шагом, как подключение пленочного теплого пола.

Монтаж теплого пола под плитку

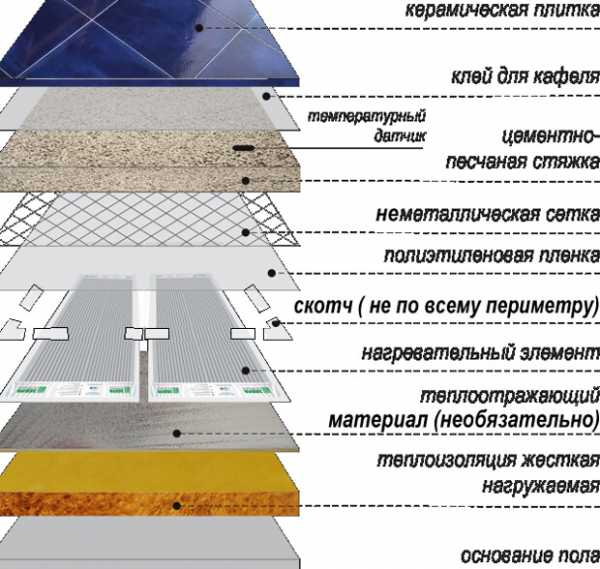

Если в качестве финишного покрытия выбрана плитка, то монтаж тепловой системы будет иметь свои определенные особенности. Так, для правильного монтажа потребуется приложить большие усилия, чем при использовании сухого способа укладки. Это объясняется тем, что не все пленочные полы могут противостоять щелочной среде клея для плиток или слою цемента. К тому же, мощность пленочного теплого пола также будет являться определяющим фактором.

Важной особенностью такой установки будет то, что ее необходимо монтировать только при плюсовом температурном режиме. Как и в других случаях, медные полосы должны быть расположены внизу. Сама основа должна быть максимально сухой и чистой, для лучшей фиксации полос рекомендуется использовать малярный скотч.

Следует также обратить внимание на то, что теплоизоляционная подложка под пленочный теплый пол должна находиться в плотном контакте с самой пленкой, так как это позволит избежать возникновения воздушных пустот. Читайте также: «Как сделать монтаж теплого пола под плитку своими руками – пошаговое руководство по укладке электрического подогрева».

После укладки пленочного слоя и подключения необходимых проводов можно тестировать всю систему. При успешном исходе тестового запуска, можно наложить слой полиэтиленовой пленки, которая будет служить в качестве гидроизоляции. Общий слой в сочетании с полимерной строительной сеткой должен быть в пределах 30 мм.

Для того чтобы система могла выдержать большие нагрузки, можно дополнительно уложить гипсоволоконный лист, толщина которого составляет 6 мм. Читайте также: «Как происходит укладка пленочного теплого пола – пошаговое руководство».

В качестве завершающего декоративного слоя укладывается плитка или керамогранит. Рекомендуется также обратить внимание на толщину плиточного клея для такого случая, так как он должен быть около 10 мм, можно и больше. Также необходимо приобретать исключительно предусмотренные для использования при высоких температурах клеевые смеси. К тому же, с целью компенсирования теплового расширения, следует оставлять небольшие зазоры между концом покрытия и стеной, эту щель потом можно будет заделать плинтусами.

Монтаж теплого пленочного пола своими руками, детали на видео:

Теплый пол пленочный под ламинат

В случае, когда в качестве чистовой отделки используется ламинат, ответ на вопрос, как подключить пленочный теплый пол, будет достаточно прост. Важно только иметь ввиду, что ни в коем случае нельзя использовать материалы из фольги или алюминия. Однако хорошим решением будут пленки из полипропилена или металлизированного лавсана.

Процесс установки теплого пола под ламинат заключается в разложении пленочных теплоотражающих листов и их скреплении при помощи скотча. После этого монтируются сами термолисты, контакты располагаются по направлению к тепло регулятору.Во избежание множества подключающих точек, рекомендуется располагать полосы вдоль стен, это уменьшит количество проводов.

После установки полос можно приступать к монтажу регулятора тепла. Он прикрепляется к стене и подключается к розетке. Для подключения проводов необходимо установить зажимы, обжать контакты и проложить все изоляцией. Вся данная проводка присоединяется к регулятору, а также монтируются термодатчики. После установки теплорегулятора можно тестировать систему и при успешном результате укладывать слой ламината. Читайте также: «Как сделать монтаж пленочного теплого пола – пошаговое руководство».

Кроме того, не стоит также забывать и о монтаже источников короткого замыкания. Общее сопротивление всех полос при тестировании должно быть более 1 Мом. А показатель тепла у каждой из полос должен быть в пределе 40 градусов. Рекомендуется также приобретать качественную продукцию, с полным пакетом документации, так как это сэкономит усилия в будущем.
