Как устроен водонагреватель – Как устроен накопительный водонагреватель — Только ремонт своими руками в квартире: фото, видео, инструкции

Содержание

Как устроен накопительный водонагреватель — Только ремонт своими руками в квартире: фото, видео, инструкции

Из чего состоит водонагреватель

  • Особенности устройства накопительного водонагревателя
  • Как можно сэкономить на знании устройства водонагревателя и защититься от электротравмы
  • Устройство отдельных элементов нагревателя
  • Дополнительные элементы водонагревателя

Электрический водонагреватель или бойлер, что в переводе значит «кипятильник» или «котел», представляет собой устройство, которое можно использовать для автономного снабжения горячей водой какого бы то ни было объекта.

Схема устройства и подключения накопительного водонагревателя.

Водонагреватель устроен на базе внутреннего бака, тена, регулируемого термостата, магниевого анода. В качестве дополнительных элементов конструкция имеет кронштейн для крепления к основанию стены, трубку отбора воды, теплоизоляцию, трубку подачи воды, термометр, наружный корпус, декоративную крышку, индикаторную лампочку. Показывает наглядно то, как устроен данный аппарат.

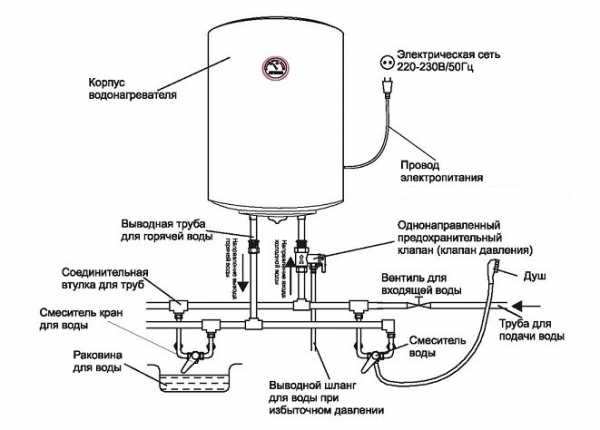

Схема подключения накопительного водонагревателя.

Стоит отметить, что графические условные обозначения применимы на всех этапах проектирования системы отопления, а также в момент монтажа, наладки и эксплуатации данных систем. Они передают в графическом виде информацию, которая необходима при работе с проектом, это позволяет значительно облегчить проектирование, изучение и анализ проектов. Однако действующая, установленная государством, система условного обозначения не способна отразить все многообразие нового оборудования и элементов, которое широко применяется в настоящее время. Поэтому проектные организации и компании-производители используют для собственных каталогов и проектов условные обозначения, разработанные индивидуально, однако это затрудняет работу представителей проектных организаций, которые используют климатическую технику отечественного и зарубежного производителей. Если со всем детально ознакомиться, то установка водонагревателя окажется простой задачей даже для домашнего неквалифицированного мастера.

Зная устройство, которым обладает проточный водонагреватель, можно выбрать именно ту модель, которая будет служить в течение долгого времени. Внутреннее покрытие, которым обладает бак, может быть изготовлено на основе следующих материалов: нержавеющей стали, титана, стеклофарфора. Наиболее недорогим является проточный водонагреватель, выполненный из стеклофарфора, однако он обладает своими недостатками. Например, перепады температур могут повлиять на образование микротрещин, именно по этой причине гарантия на подобные модели не распространяется дольше трех лет.

Особенности устройства накопительного водонагревателя

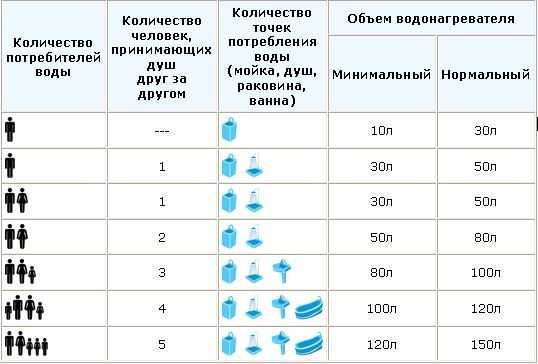

Таблица выбора объема накопительного водонагревателя.

Проточный водонагреватель, который обладает внутри антикоррозийным покрытием с применением титановой эмали, как правило, имеет гарантийный срок 10 лет. Такой же срок у аппаратов, которые имеют внутреннее покрытие, изготовленное с использованием нержавеющей стали.

Электрический бойлер будет способен обеспечить лишь заданное потребление воды, что будет зависеть от конкретной модели. Так, существуют 2 типа электрических водонагревателей: первый из них — емкостный (накопительный), второй — проточный нагреватель. Емкостные водонагреватели обладают специальной емкостью, где осуществляется постепенный нагрев воды, в процессе чего применяются электрические тэны.

Накопительный водонагреватель работает по следующему принципу. После того как режим задан, вода начинает нагреваться, далее срабатывает контактор, чтобы произошло отключение. В момент остывания или расхода воды контактор срабатывает на возобновление работы тэнов. Как правило, накопительный бойлер обладает тэнами, мощность которых не более 2 кВт. Проточный электроводонагреватель лишен емкости. Тэны начинают функционировать только лишь после того, как будет включен кран воды. Для того чтобы обеспечить моментальный нагрев воды, мощность тэнов должна варьироваться в зависимости от нужд, примерно 3-27 кВт. ИЗОБРАЖЕНИЕ №2 иллюстрирует отличие устройств накопительного и проточного аппаратов.

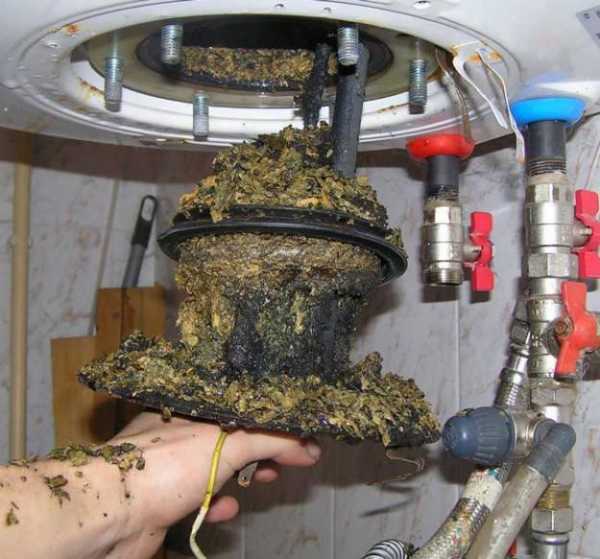

Знать, как устроен водонагреватель, необходимо еще и для того, чтобы правильно его подключить к электрической цепи. Питание к водонагревателю необходимо подвести от щитовой. Стоит помнить, что не допускается подключение каких-либо других электроприборов к данной силовой линии. К водонагревателю должен быть проложен трехжильный кабель. Кабель соответствующего сечения предназначается для максимальной нагрузки, которая может достигать 5 кВт. Автоматический выключатель достаточно установить на 16 А в том случае, если бойлер до 3,5 кВт, либо на 20 А — для нагрузки до 4 кВт.

Вернуться к оглавлению

Как можно сэкономить на знании устройства водонагревателя и защититься от электротравмы

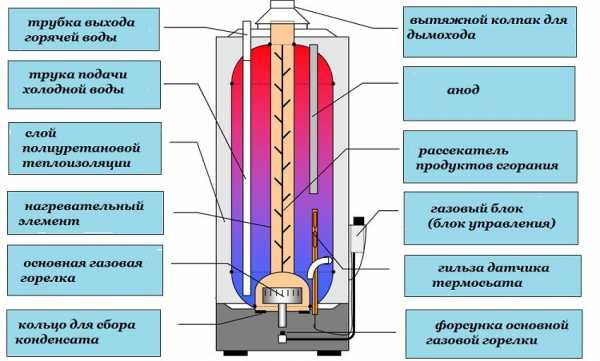

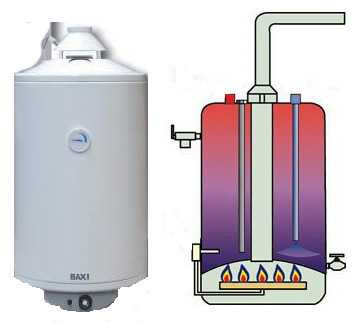

Схема газового водонагревателя.

Водонагреватель имеет такое устройство, которое должно быть снабжено защитой от возможного получения электротравм. Именно для этого электрическая цепь должна быть оснащена УЗО типа АС на 30 мА. Установку следует производить на порог выше выключателя автоматического типа. Для того чтобы не накапливать в щитовой чрезвычайно много автоматики, достаточно будет произвести установку дифференциального автоматического выключателя — дифавтомата взамен автоматического выключателя, а также УЗО.

Если водонагреватель обладает большой емкостью (от 150 л), для того чтобы сэкономить электроэнергию, желательно использовать электрический счетчик, который имеет способность рассчитывать двойной тариф — день-ночь. Бойлер, оснащенный программным обеспечением, будет греть воду в часы наиболее низкого тарифа — например, в ночные часы. Ранним утром вода будет горячей, а в дневное время ее окажется достаточно для подогрева по мере необходимости.

Вернуться к оглавлению

Устройство отдельных элементов нагревателя

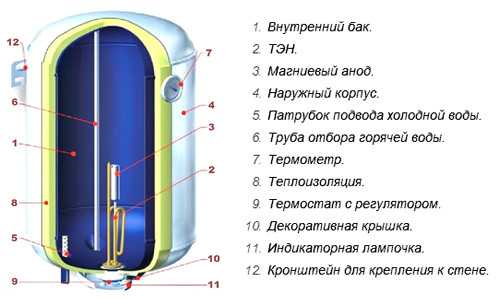

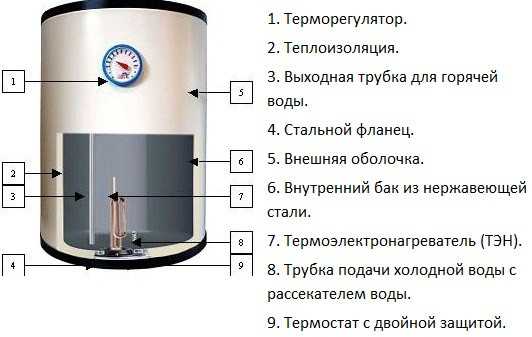

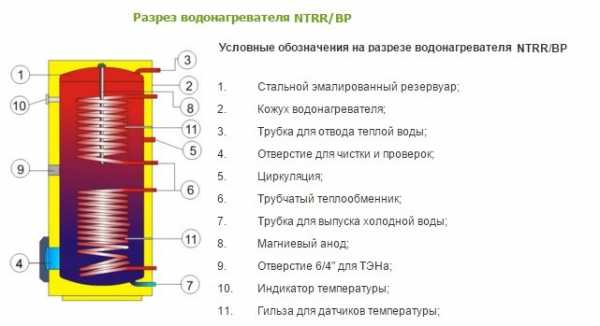

Схема устройства электрического водонагревателя.

Накопительный водонагреватель работает по принципу разной плотности холодной и горячей воды. Вода поступает через трубку подачи воды. Холодная вода обладает большей плотностью, по этой причине она располагается в нижней части бака, то есть там, где установлен тэн. Нагреваясь, вода перемещается вверх и поступает посредством трубки забора воды напрямую к потребителю.

Накопительный водонагреватель обладает специальным расположением трубок забора и подачи воды. Они располагаются так, чтобы холодная вода поступала снизу, а горячая забиралась сверху. Холодная вода после поступления в водонагреватель проходит рассекатель струи, равномерно распределяясь по объему бака, она постепенно начинает вытеснять нагретую воду в верхние слои, где производится забор воды. При этом бойлер использует принцип, при котором слои воды не перемешиваются между собой, благодаря этому потребитель имеет возможность получать воду, которая обладает однородной температурой.

Накопительный водонагреватель имеет бак, выполненный из стабилизированной высокопрочной стали, которая устойчива к процессам коррозии. Внутреннюю его поверхность покрывают в процессе производства стеклофарфором, обжигаемым при температуре, равной +850°С. Бойлер, имеющий в составе стеклофарфор, который химически нейтрален, оказывается надежно защищен от коррозии. Благодаря особенной кристаллической структуре бак, изготовленный с применением стеклофарфора, способен выдерживать значительные нагрузки деформирующего типа.

Стеклофарфор имеет такой коэффициент линейного расширения, который близок к коэффициенту расширения, свойственному стали. Это обусловливает отсутствие отслоения покрытия в процессе эксплуатации водонагревателя .
Бойлер имеет внутренний бак, который защищен магниевым анодом от электрохимической коррозии. Для того чтобы сделать срок службы водонагревателя еще более длительным, следует осуществлять периодическую замену магниевого анода, что должно происходить не реже одного раза в полгода.

Бойлер имеет в своем устройстве стальной фланец, на котором смонтированы: термоэлектронагреватель (который представляет собой нихромовую спираль, заключенную в медный кожух), магниевый анод и термостат. Опорный съемный фланец укрепляется в корпусе аппарата при помощи резьбы либо болтов.

Вернуться к оглавлению

Дополнительные элементы водонагревателя

Бойлер обычно имеет внешнюю оболочку, представленную корпусом, изготовленным из стали. Те нагреватели, которые имеют объем в пределах 5-15 л, обладают корпусом, при изготовлении которого используется пластик. Модели, обладающие объемом в 30 литров, могут быть выполнены с применением пластика или металла.

Бойлер имеет в составе экологически чистую теплоизоляцию. Для изготовления теплоизоляции применяется экологически чистый пенополиуретан, который размещают между внутренним баком и корпусом. Толщина такой изоляции колеблется в пределах 18-40 мм, что зависит от модели. Благодаря этому показатель теплопотерь равен 1°С за двухчасовой период.

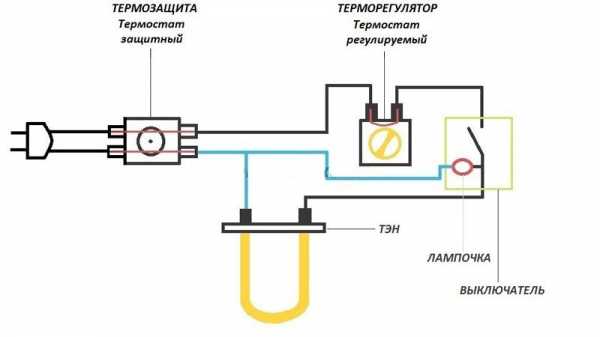

Бойлер имеет термостат, оснащенный двойной защитой. Этот элемент обладает плавной регулировкой температуры до предела в +75°С. Термостат оснащен устройством, которое защищает водонагреватель от перегрева. На тот случай, если температура жидкости достигнет допустимого предела, превысив отметку в +85°С, защитное устройство, которое располагается во внутренней части термостата, автоматически отключит тэн от электросети.

Температурный режим функционирования водонагревателя может быть установлен самим потребителем, что осуществляется с помощью терморегулятора. Температурный режим, который был задан пользователем, термостат станет в течение всего времени поддерживать в автоматическом режиме. Если температура жидкости в приборе упадет более чем на 3°С, термостат включит тэн, после этого температурный режим будет повышен до заданной отметки.

Помимо уже описанных элементов, которые входят в устройство бойлера. комплект поставки имеет предохранительный клапан, монтируемый на трубке подачи воды. Этот элемент призван выполнять следующие функции защиты:

  • предотвращает слив воды, который может производиться самопроизвольно в момент отключения подачи в магистральной сети;
  • уравнивает давление воды с давлением в системе водопровода (при повышении давления в бойлере выше давления в магистральной сети открывается клапан, и давление понижается до того, которое установлено в магистральной сети).

В момент повышения допустимого уровня давления в магистральной сети посредством дренажного отверстия обратного клапана автоматически осуществляется сброс избыточного давления.

Как функционируют бойлеры накопительного типа? Принцип работы

При отсутствии системы централизованного горячего водоснабжения или во время проведения работ по ее профилактическому обслуживанию, выходом из ситуации может стать бытовой водонагреватель. Благодаря конструктивной простоте, удобству монтажа и использования, наибольшее распространение получили электрические бойлеры накопительного типа. Их модели отличаются формой, емкостью, мощностью нагревательного элемента (ТЭНа) и порядком подключения. Особой популярностью на отечественном рынке пользуется продукция брендов Термекс и Аристон.

Принцип функционирования и свойства

Обычный электрический водонагреватель накопительного типа представляет собой классический термос. Он состоит из внутренней колбы, ТЭНа и внешнего корпуса из металла или прочного пластика. Так как принцип работы накопительного водонагревателя заключается в максимально быстром подъеме температуры и длительной поддержке ее на нужном уровне, свободное пространство между его наружной и внутренней частью заполняется теплоизолирующим материалом, чаще всего плотным пенополиуретаном. Чем толще его слой, тем эффективнее работа и меньше энергозатраты.

Традиционный бойлер оснащается устройствами контроля и управления нагревом, а некоторые модели — переключателями мощности. Термостаты, используемые компанией Термекс, позволяют гибко регулировать температуру в диапазоне от +7 до +75 ºС, а водонагреватель Аристон имеет увеличенный верхний порог до +85 ºС. В момент достижения установленного значения, ТЭНы отключаются от электрической сети, а при остывании жидкости в накопителе — вновь включаются в работу. Практически каждый бойлер премиального уровня имеет встроенную систему защиты от замерзания. Принцип работы прибора напорного типа прост: при открытии крана смесителя, горячая вода из верхней части накопительной колбы выталкивается наружу напором холодной, поступающей снизу. Чтобы не допустить смешивания слоев с разной температурой, над подающим патрубком располагается защитный козырек.

Линейка водонагревателей Термекс предлагает расширенный выбор накопительных емкостей, объемом от 10 до 300 литров, а в модельном ряду Аристон предел — 100 литров. Чтобы воспрепятствовать развитию коррозии, производители используют различные технологии защиты внутренней колбы. В водонагреватель Аристон внедряют термостойкие эмалевые составы, а в Термекс — элементы из нержавеющей стали. Последние дополнительно покрывают биостойким стеклофарфором. Самым уязвимым местом любых накопительных баков, даже нержавеющих, являются сварные швы. К тому же, применение особо стойких сортов стали делает бойлер слишком дорогим, а производители предпочитают экономить.

Комплект безопасности

В связи с тем, что принцип работы водонагревателя связан с неблагоприятными внутренними электрохимическими процессами, для их нейтрализации используют специальный магниевый анод. Обладая более низким электрическим потенциалом (по сравнению со сталью накопителя и медью ТЭНа), он играет роль элемента, постепенно разрушающегося вместо них. В зависимости от химического состава жидкости и концентрации солей, рекомендуется менять его каждые 1–2 года. Это достаточно трудоемкая работа: необходимо отключить водонагреватель от сети, опустошить бак и демонтировать фланец, поэтому чаще всего она выполняется мастером из сервиса. Так как магниевые аноды отличаются физическими размерами и диаметром шпильки, лучше их приобретать в фирменном магазине производителя.

Для правильного функционирования накопительный электрический водонагреватель требует установки на канал подачи холодной воды группы безопасности, включающей в себя обратный и предохранительный клапаны. Работа первого — блокирование слива водонагревателя при прекращении подачи жидкости из центральной магистрали, что может привести к перегреву и выходу из строя ТЭНа. Второй выравнивает внутреннее давление в накопительной колбе, вызванное тепловым расширением. Обычно обратный и предохранительный клапаны конструктивно объединяются в единое устройство, входящее в комплект поставки.

Тонкости самостоятельной установки

Схема монтажа, а также технические условия, при которых водонагреватель накопительного типа включается в работу, указаны в сопроводительной документации производителя. Их невыполнение приводит к потере права на бесплатное гарантированное обслуживание в случае выхода системы из строя. В первую очередь надо выбрать место, где будет установлен бойлер. Главный принцип — это удобство доступа для проведения профилактического обслуживания и ремонта.

Штатная работа накопительного водонагревателя вызывает рост внутри него избыточного давления пара, который затем конденсируется и удаляется из сливного отверстия предохранительного клапана в виде капель. Ввиду этого, к нему необходимо подсоединить дренажную трубку, а ее свободный конец вывести в канализацию. Рекомендуется также установить на входе водонагревателя (накопительного) фильтр грубой или тонкой механической очистки жидкости от взвеси и мусора. При избыточной концентрации солей поможет специальный фильтр умягчения. Стандартная схема монтажа коммуникаций предполагает использование жестких полипропиленовых (диаметр 20 или 25 мм) или металлопластиковых труб (16 или 22 мм).

Не желательно выбирать гибкие резиновые шланги в металлической оплетке из-за их узкого сечения и недолговечности. Обычный бытовой водонагреватель накопительного типа, объемом до 100 л, потребляет от 1,2 до 2 кВт мощности. Если он не оборудован штатным проводом, то для подсоединения к сети рекомендуется трехжильный кабель, сечением не менее 1,5 мм2. Так как работа накопительного электрического водонагревателя связана с потенциальной опасностью поражения током, то схема его подключения подразумевает проведение отдельной силовой линии от щитка питания и оборудование ее дифференциальным автоматом или УЗО.

Как устроен накопительный водонагреватель

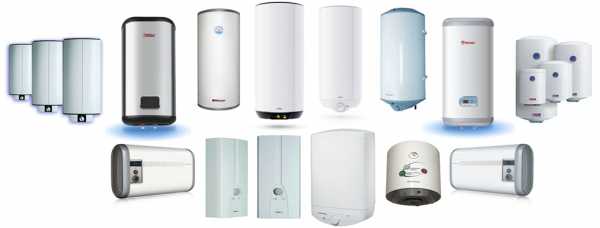

Виды водонагревателей.

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель! В качестве дополнительного материала приведу ссылку из википедии по этой теме. Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные. Принцип их работы следует из их названия — один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип), а второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип). Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

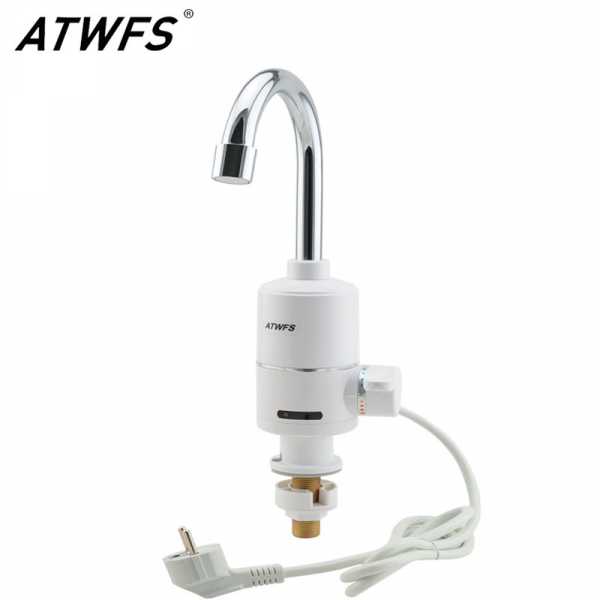

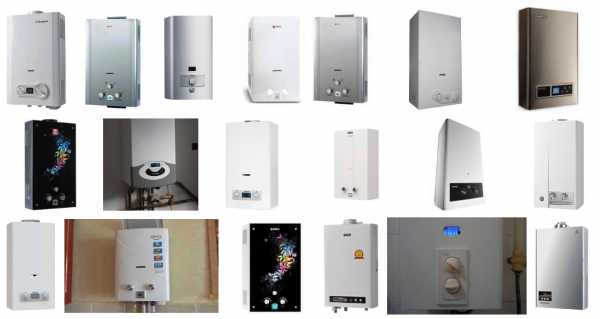

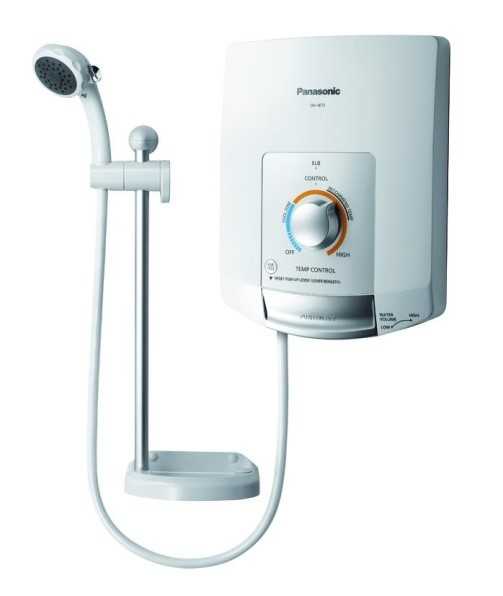

Так выглядит проточный водонагреватель

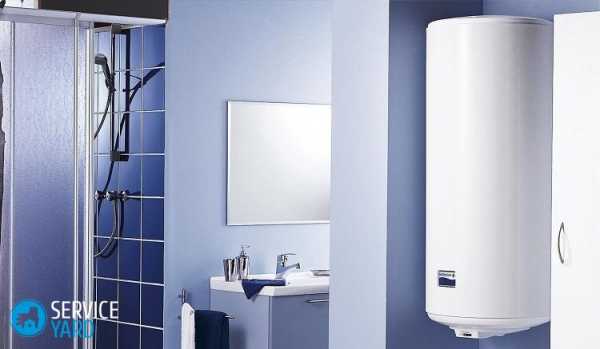

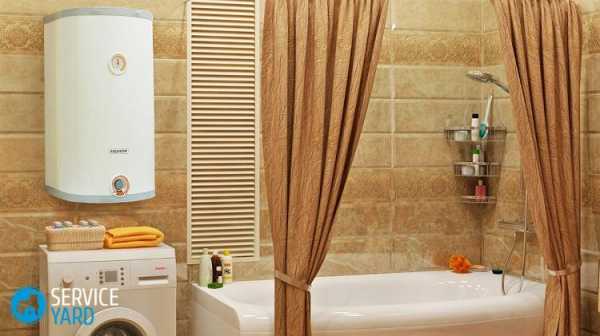

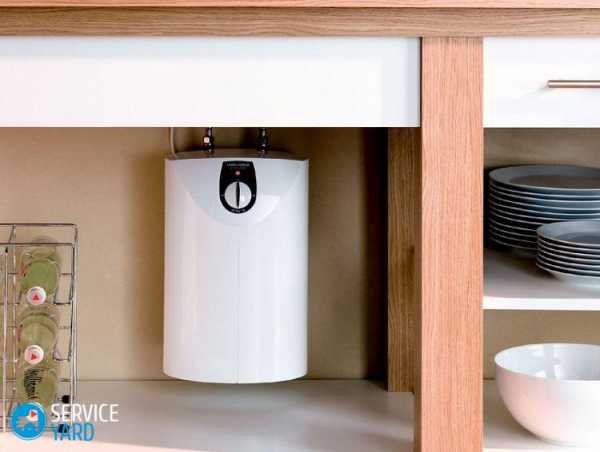

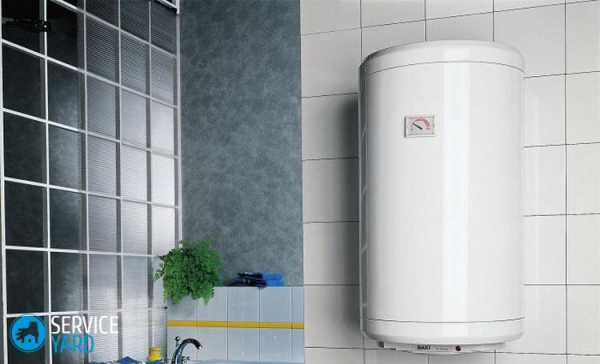

Примерно так выглядит накопительный водонагреватель

Подбор накопительного водонагревателя для вашей квартиры.

Выбор водогрейки начинается с объема емкости! Эта емкость выбирается исходя из количества проживающих в квартире или в частном доме людей, которым утром надо будет по очереди принять душ. Если же нагреватель используется для кухонных нужд, то там будет достаточно 15 — 30 литров. Для ванной комнаты принцип выбора объема следующий:

  • Для двоих человек будет необходим бак 50 литров
  • Для троих оптимальным выбором является 80 литров
  • для 4 и более человек необходим водонагреватель от 100 и более литров

Какая мощность у водогрейки??

Мощность большинства бытовых приборов лежит в пределах от 1,5 до 2,5 кВт. Водонагреватели с такой мощностью можно включать в розетку без прокладки отдельной линии от щитка и без установки отдельного автомата. На многих моделях производители устанавливают шнуры электропитания с установленным УЗО (устройство защитного отключения). УЗО защищает потребителя от удара током из-за пробоя на корпус. По законам физики, чем больше мощность нагревательных элементов (чаще всего ТЭНов), тем быстрее будет нагрета вода в баке. То есть если вам необходимо часто пользоваться горячей водой. то следует выбирать мощность 2-2,5 кВт, в другом случае вполне хватит 1,5 кВт.

Электробезопасность для водонагревателя.

Накопительный водонагреватель это прибор, который может ударить человека током. Поэтому при его установке важно соблюдать следующие простые правила:

  • Электрическая розетка, используемая для подключения водонагревателя, должна быть с крышкой. Корпус розетки должен быть герметичным.
  • Накопительный водонагреватель должен подключаться через УЗО. Для многих бюджетных моделей водонагревателей, УЗО в комплекте не идет и его нужно приобретать отдельно.
  • Если нет УЗО, но есть контур заземления, то можно заземлить водонагреватель. Контур заземления — дорогое удовольствие. В многоэтажных домах его чаще всего нет, а заземлять водонагреватель через трубы отопления, водопровода или (не дай Бог!) газоснабжения категорически нельзя! Это может вызвать преждевременный выход из строя металлических труб в результате коррозии.

Внешний вид устройства защитного отключения

Теперь расскажу немного про то, что такое УЗО (расшифровывается как устройство защитного отключения). УЗО — устройство, которое отключает питание прибора в случае, если значение дифференциального тока превышает определенный предел (чаще всего 30 или 35 мА). Если говорить проще, то внутри УЗО есть две катушки — по одной ток втекает в прибор, а по другой вытекает из прибора. Если нет утечки, то эти токи практически равны друг другу, а в случае утечки появляется разность, которая заставляет УЗО отключить питание.Устройство защитного отключения будет срабатывать одинаково вне зависимости от того, есть ли «земля» в розетке, которой подключена водогрейка.

Вертикальные, горизонтальные и «универсальные» баки.

Для нужд потребителей производители водонагревателей делают разные варианты установки. Наиболее популярны «вертикальные» баки (см. рисунок ниже).

Горизонтальные и вертикальные водогрейки

В вертикальных баках, из-за меньшей площади соприкосновения горячей и холодной воды внутри бака, количество горячей воды будет больше, чем в горизонтальных баках. Это значит, что при всех прочих равных (объеме и мощности) вертикальный вариант даст большее количество горячей воды. Есть так же хитрые агрегаты, которые можно устанавливать как вертикально, так и горизонтально ( у компании Ariston это модели под названием Velis ).

Плоские или круглые водонагреватели…? Вот в чем вопрос!

По форме водонагреватель может быть плоским или круглым (цилиндрическим если говорить правильно). Они устроены немного по-разному, но суть одна и та же! Чаще всего выбор формы определяется предпочтением покупателя, либо габаритами того или иного бака. По цене плоские водогрейки ощутимо дороже, чем круглые. Это связано с тем, что внутри плоского прибора находится две водосодержащие емкости, а не одна, как у его круглого собрата. К тому же, почти во всех плоских аппаратах, внутренний бак сделан из нержавеющей стали, а среди цилиндрических водогреек большая часть имеет емкость, которая покрыта изнутри эмалью. Скажу сразу — нержавейка живет дольше, чем эмаль. Например у компании Термекс гарантия на нержавейку 7 лет, а на эмаль 3 года. Советую выбирать именно нержавеющий бак.

Внутреннее устройство водонагревателей.

В качестве ликбеза, все-таки посмотрим как изнутри устроен бытовой водонагреватель. Смотрите на рисунок ниже. На нем изображено внутреннее устройство круглого нагревателя воды.

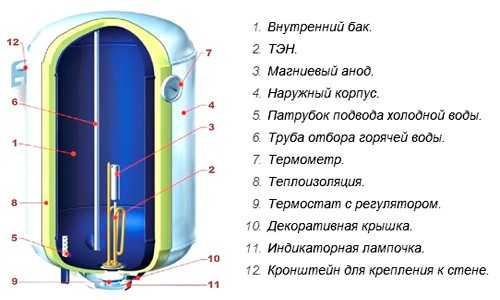

Внутреннее устройство круглого бака

Сильно вдаваться в подробности не будем. Заострим внимание на главном:

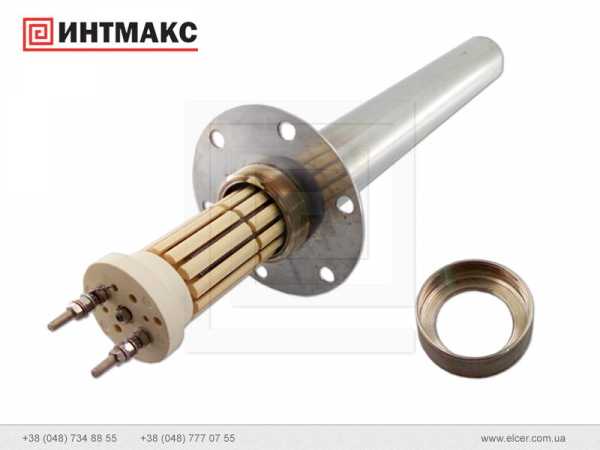

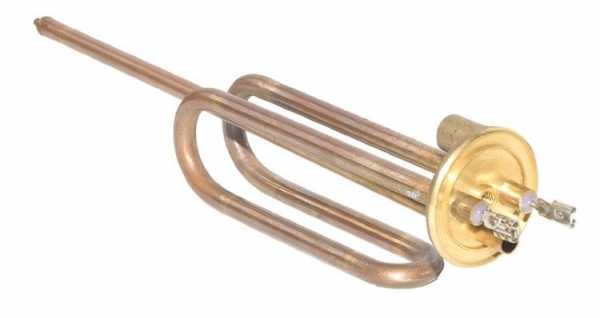

  • Внутри бака расположен нагревательный элемент (обычный или «сухой» ТЭН).
  • Вторым по важности после ТЭНа будет стоять термостат — он включает и выключает нагрев в зависимости от температуры воды. Термостатов может быть два: основной и аварийный на случай поломки основного.
  • К ТЭНу крепится магниевый анод — он нужен для торможения коррозии внутреннего бака.
  • Ёмкость, содержащая воду снаружи покрыта полиуретановой пеной для теплоизоляции. Это помогает экономить электроэнергию плюс наружная поверхность будет холодной и об нее никто не обожжется.
  • Так же на фото видно две трубки (одна длинная другая короткая). По длинной трубке из верхней части бака забирается горячая вода, а по короткой трубке подается холодная вода из водопровода.

А теперь рассмотрим внутренности плоского нагревателя на следующем рисунке (смотрите ниже)

внутреннее строение плоского водонагревателя

Тут изменилось только строение самой емкости — она состоит из двух больших сообщающихся баллонов, а все остальное устроено также.

Если вы собираетесь самостоятельно устанавливать данный бытовой, то попрошу внимательно прочитать следующую часть статьи!

Схема подключения.

Если вы хотите, чтобы ваш водонагреватель радовал вас горячей водой долгие годы, его необходимо правильно подключить к водопроводу в вашей квартире или частном доме. Ниже будет приведена стандартная схема подключения, которая прописана в руководствах по эксплуатации. Смотрим на следующий рисунок:

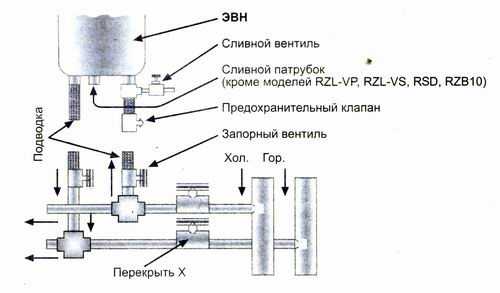

схема подключения накопительного водонагревателя

У себя дома я установил водонагреватель пользуясь этой схемой, чего и вам советую. Эта схема приведена в паспорте на водонагреватели фирмы Термекс, а этот ведущий производитель глупостей не посоветует.

Главное не забудьте установить защитный клапан (он идет в комплекте) на вход холодной воды. Этот клапан защитит емкость от разрушения излишним давлением. Внутренняя емкость может быть рассчитана на 6, 7 или 8,5 атмосфер в зависимости от производителя. Информацию об этом параметре можно найти в паспорте изделия.

Кроме того, на схеме показана установка сливного вентиля. Этот вентиль понадобится если нужно будет слить воду из бака для его ремонта или обслуживания. Остальные вентиля нужны для включения или выключения нагревателя из системы водоснабжения.

Для монтажа можно использовать полипропиленовые или металлопластиковые трубы и фитинги. Как их использовать поговорим в другой раз!

На этом закончим сегодняшний пост. До новых встреч!

Источники: http://1poteply.ru/kotly/ustanovka/kak-ustroen-nakopitelnyj-vodonagrevatel.html, http://termoframe.ru/kak-funkcioniruyut-bojlery-nakopitelnogo-tipa-princip-raboty.html, http://znayteplo.ru/vodoprovod/vybiraem-nakopitelnyj-vodonagrevatel-ili-kak-ustroena-vodogrejka/

remontonly.ru

Как устроен накопительный водонагреватель — znayteplo.ru

Оглавление статьи

Виды водонагревателей.

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель! В качестве дополнительного  материала приведу ссылку из википедии по этой теме. Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные. Принцип их работы следует из их названия — один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип), а второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип). Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

Так выглядит проточный водонагреватель



Примерно так выглядит накопительный водонагреватель



Подбор накопительного водонагревателя для вашей квартиры.


Выбор водогрейки начинается с объема емкости! Эта емкость выбирается исходя из количества проживающих в квартире или в частном доме людей, которым утром надо будет по очереди принять душ. Если же нагреватель используется для кухонных нужд, то там будет достаточно 15 — 30 литров. Для ванной комнаты принцип выбора объема следующий:

  • Для двоих человек будет необходим бак 50 литров
  • Для троих оптимальным выбором является 80 литров
  • для 4 и более человек необходим водонагреватель от 100 и более литров

Какая мощность у водогрейки??

Мощность большинства бытовых приборов лежит в пределах от 1,5 до 2,5 кВт. Водонагреватели с такой мощностью можно включать в розетку без прокладки отдельной линии от щитка и без установки отдельного автомата. На многих моделях производители устанавливают шнуры электропитания с установленным УЗО (устройство защитного отключения). УЗО защищает потребителя от удара током из-за  пробоя на корпус. По законам физики, чем больше мощность нагревательных элементов (чаще всего ТЭНов), тем быстрее будет нагрета вода в баке. То есть если вам необходимо часто пользоваться горячей водой, то следует выбирать мощность 2-2,5 кВт, в другом случае вполне хватит 1,5 кВт.

Электробезопасность для водонагревателя.

Накопительный водонагреватель это прибор, который может ударить человека током. Поэтому при его установке важно соблюдать следующие простые правила:

  • Электрическая розетка, используемая для подключения водонагревателя, должна быть с крышкой. Корпус розетки должен быть герметичным.
  • Накопительный водонагреватель должен подключаться через УЗО!!! Для многих бюджетных моделей водонагревателей, УЗО в комплекте не идет и его нужно приобретать отдельно.
  • Если нет УЗО, но есть контур заземления, то можно заземлить водонагреватель. Контур заземления — дорогое удовольствие. В многоэтажных домах его чаще всего нет, а заземлять водонагреватель через трубы отопления, водопровода или (не дай Бог!) газоснабжения категорически нельзя! Это может вызвать преждевременный выход из строя металлических труб в результате коррозии.
Внешний вид устройства защитного отключения
Теперь расскажу немного про то, что такое УЗО (расшифровывается как устройство защитного отключения). УЗО — устройство, которое отключает питание прибора в случае, если значение  дифференциального тока превышает определенный предел (чаще всего 30 или 35 мА). Если говорить проще, то внутри УЗО есть две катушки — по одной ток втекает в прибор, а по другой вытекает из прибора. Если нет утечки, то эти токи практически равны друг другу, а в случае утечки появляется разность, которая заставляет УЗО отключить питание.Устройство защитного отключения будет срабатывать одинаково вне зависимости от того, есть ли «земля» в розетке, которой подключена водогрейка.

Вертикальные, горизонтальные и «универсальные» баки.

Для нужд потребителей производители водонагревателей делают разные варианты установки. Наиболее популярны «вертикальные» баки (см. рисунок ниже).

Горизонтальные и вертикальные водогрейки

В вертикальных баках, из-за меньшей площади соприкосновения горячей и холодной воды внутри бака, количество горячей воды будет больше, чем в горизонтальных баках. Это значит, что при всех прочих равных (объеме и мощности) вертикальный вариант даст большее количество горячей воды. Есть так же хитрые агрегаты, которые можно устанавливать как вертикально, так и горизонтально ( у компании Ariston это модели под названием Velis).

Плоские или круглые водонагреватели…? Вот в чем вопрос!

По форме водонагреватель может быть плоским или круглым (цилиндрическим если говорить правильно). Они устроены немного по-разному, но суть одна и та же! Чаще всего выбор формы определяется предпочтением покупателя, либо габаритами того или иного бака. По цене плоские водогрейки ощутимо дороже, чем круглые. Это связано с тем, что внутри плоского прибора находится две водосодержащие емкости, а не одна, как у его круглого собрата. К тому же, почти во всех плоских аппаратах, внутренний бак сделан из нержавеющей стали, а среди цилиндрических водогреек большая часть имеет емкость, которая покрыта изнутри эмалью. Скажу сразу — нержавейка живет дольше, чем эмаль. Например у компании Термекс гарантия на нержавейку 7 лет, а на эмаль 3 года. Советую выбирать именно нержавеющий бак.

Внутреннее устройство водонагревателей.

В качестве ликбеза, все-таки посмотрим как изнутри устроен бытовой водонагреватель. Смотрите на рисунок ниже. На нем изображено внутреннее устройство круглого нагревателя воды.

Внутреннее устройство круглого бака


Сильно вдаваться в подробности не будем. Заострим внимание на главном:

  •  Внутри бака расположен нагревательный элемент (обычный или «сухой» ТЭН).
  • Вторым по важности после ТЭНа будет стоять термостат — он включает и выключает нагрев в зависимости от температуры воды. Термостатов может быть два: основной и аварийный на случай поломки основного.
  • К ТЭНу крепится магниевый анод — он нужен для торможения коррозии внутреннего бака.
  • Ёмкость, содержащая воду снаружи покрыта полиуретановой пеной для теплоизоляции. Это помогает экономить электроэнергию плюс наружная поверхность будет холодной и об нее никто не обожжется.
  • Так же на фото видно две трубки (одна длинная другая короткая). По длинной трубке из верхней части бака забирается горячая вода, а по короткой трубке подается холодная вода из водопровода.

А теперь рассмотрим «внутренности» плоского горизонтального водонагревателя на следующем рисунке

внутреннее строение плоского горизонтального водонагревателя

Тут изменилось только строение самой емкости — она состоит из двух больших сообщающихся баллонов, а все остальное устроено также.

Если вы собираетесь самостоятельно устанавливать данный бытовой, то попрошу внимательно прочитать следующую часть статьи!

Схема подключения накопительного водонагревателя.


Если вы хотите, чтобы ваш водонагреватель радовал вас горячей водой долгие годы, его необходимо правильно подключить к водопроводу в вашей квартире или частном доме. Ниже будет приведена стандартная схема подключения, которая прописана в руководствах по эксплуатации. Смотрим  на следующий рисунок:

схема подключения накопительного водонагревателя

У себя дома я установил водонагреватель пользуясь этой схемой, чего и вам советую. Эта схема приведена в паспорте на водонагреватели фирмы Термекс, а этот ведущий производитель глупостей не посоветует.

Главное не забудьте установить защитный клапан (он идет в комплекте) на вход холодной воды. Этот клапан защитит емкость от разрушения излишним давлением. Внутренняя емкость может быть рассчитана на 6, 7 или 8,5 атмосфер в зависимости от производителя. Информацию об этом параметре можно найти в паспорте изделия.

Кроме того, на схеме показана установка сливного вентиля. Этот вентиль понадобится если нужно будет слить воду из бака для его ремонта или обслуживания. Остальные вентиля нужны для включения или выключения нагревателя из системы водоснабжения.

Для монтажа можно использовать полипропиленовые или металлопластиковые трубы и фитинги.  Как их использовать поговорим в другой раз!

На этом закончим сегодняшний пост. До новых встреч!









znayteplo.ru

Как устроен накопительный водонагреватель: особенности устройства

Электрический водонагреватель или бойлер, что в переводе значит «кипятильник» или «котел», представляет собой устройство, которое можно использовать для автономного снабжения горячей водой какого бы то ни было объекта.

Схема устройства и подключения накопительного водонагревателя.

Водонагреватель устроен на базе внутреннего бака, тена, регулируемого термостата, магниевого анода. В качестве дополнительных элементов конструкция имеет кронштейн для крепления к основанию стены, трубку отбора воды, теплоизоляцию, трубку подачи воды, термометр, наружный корпус, декоративную крышку, индикаторную лампочку. Показывает наглядно то, как устроен данный аппарат.

Схема подключения накопительного водонагревателя.

Стоит отметить, что графические условные обозначения применимы на всех этапах проектирования системы отопления, а также в момент монтажа, наладки и эксплуатации данных систем. Они передают в графическом виде информацию, которая необходима при работе с проектом, это позволяет значительно облегчить проектирование, изучение и анализ проектов. Однако действующая, установленная государством, система условного обозначения не способна отразить все многообразие нового оборудования и элементов, которое широко применяется в настоящее время. Поэтому проектные организации и компании-производители используют для собственных каталогов и проектов условные обозначения, разработанные индивидуально, однако это затрудняет работу представителей проектных организаций, которые используют климатическую технику отечественного и зарубежного производителей. Если со всем детально ознакомиться, то установка водонагревателя окажется простой задачей даже для домашнего неквалифицированного мастера.

Зная устройство, которым обладает проточный водонагреватель, можно выбрать именно ту модель, которая будет служить в течение долгого времени. Внутреннее покрытие, которым обладает бак, может быть изготовлено на основе следующих материалов: нержавеющей стали, титана, стеклофарфора. Наиболее недорогим является проточный водонагреватель, выполненный из стеклофарфора, однако он обладает своими недостатками. Например, перепады температур могут повлиять на образование микротрещин, именно по этой причине гарантия на подобные модели не распространяется дольше трех лет.

Особенности устройства накопительного водонагревателя

Таблица выбора объема накопительного водонагревателя.

Проточный водонагреватель, который обладает внутри антикоррозийным покрытием с применением титановой эмали, как правило, имеет гарантийный срок 10 лет. Такой же срок у аппаратов, которые имеют внутреннее покрытие, изготовленное с использованием нержавеющей стали.

Электрический бойлер будет способен обеспечить лишь заданное потребление воды, что будет зависеть от конкретной модели. Так, существуют 2 типа электрических водонагревателей: первый из них — емкостный (накопительный), второй — проточный нагреватель. Емкостные водонагреватели обладают специальной емкостью, где осуществляется постепенный нагрев воды, в процессе чего применяются электрические тэны.

Накопительный водонагреватель работает по следующему принципу. После того как режим задан, вода начинает нагреваться, далее срабатывает контактор, чтобы произошло отключение. В момент остывания или расхода воды контактор срабатывает на возобновление работы тэнов. Как правило, накопительный бойлер обладает тэнами, мощность которых не более 2 кВт. Проточный электроводонагреватель лишен емкости. Тэны начинают функционировать только лишь после того, как будет включен кран воды. Для того чтобы обеспечить моментальный нагрев воды, мощность тэнов должна варьироваться в зависимости от нужд, примерно 3-27 кВт. ИЗОБРАЖЕНИЕ №2 иллюстрирует отличие устройств накопительного и проточного аппаратов.

Знать, как устроен водонагреватель, необходимо еще и для того, чтобы правильно его подключить к электрической цепи. Питание к водонагревателю необходимо подвести от щитовой. Стоит помнить, что не допускается подключение каких-либо других электроприборов к данной силовой линии. К водонагревателю должен быть проложен трехжильный кабель. Кабель соответствующего сечения предназначается для максимальной нагрузки, которая может достигать 5 кВт. Автоматический выключатель достаточно установить на 16 А в том случае, если бойлер до 3,5 кВт, либо на 20 А — для нагрузки до 4 кВт.

Вернуться к оглавлению

Как можно сэкономить на знании устройства водонагревателя и защититься от электротравмы

Схема газового водонагревателя.

Водонагреватель имеет такое устройство, которое должно быть снабжено защитой от возможного получения электротравм. Именно для этого электрическая цепь должна быть оснащена УЗО типа АС на 30 мА. Установку следует производить на порог выше выключателя автоматического типа. Для того чтобы не накапливать в щитовой чрезвычайно много автоматики, достаточно будет произвести установку дифференциального автоматического выключателя — дифавтомата взамен автоматического выключателя, а также УЗО.

Если водонагреватель обладает большой емкостью (от 150 л), для того чтобы сэкономить электроэнергию, желательно использовать электрический счетчик, который имеет способность рассчитывать двойной тариф — день-ночь. Бойлер, оснащенный программным обеспечением, будет греть воду в часы наиболее низкого тарифа — например, в ночные часы. Ранним утром вода будет горячей, а в дневное время ее окажется достаточно для подогрева по мере необходимости.

Вернуться к оглавлению

Устройство отдельных элементов нагревателя

Схема устройства электрического водонагревателя.

Накопительный водонагреватель работает по принципу разной плотности холодной и горячей воды. Вода поступает через трубку подачи воды. Холодная вода обладает большей плотностью, по этой причине она располагается в нижней части бака, то есть там, где установлен тэн. Нагреваясь, вода перемещается вверх и поступает посредством трубки забора воды напрямую к потребителю.

Накопительный водонагреватель обладает специальным расположением трубок забора и подачи воды. Они располагаются так, чтобы холодная вода поступала снизу, а горячая забиралась сверху. Холодная вода после поступления в водонагреватель проходит рассекатель струи, равномерно распределяясь по объему бака, она постепенно начинает вытеснять нагретую воду в верхние слои, где производится забор воды. При этом бойлер использует принцип, при котором слои воды не перемешиваются между собой, благодаря этому потребитель имеет возможность получать воду, которая обладает однородной температурой.

Накопительный водонагреватель имеет бак, выполненный из стабилизированной высокопрочной стали, которая устойчива к процессам коррозии. Внутреннюю его поверхность покрывают в процессе производства стеклофарфором, обжигаемым при температуре, равной +850°С. Бойлер, имеющий в составе стеклофарфор, который химически нейтрален, оказывается надежно защищен от коррозии. Благодаря особенной кристаллической структуре бак, изготовленный с применением стеклофарфора, способен выдерживать значительные нагрузки деформирующего типа.

Стеклофарфор имеет такой коэффициент линейного расширения, который близок к коэффициенту расширения, свойственному стали. Это обусловливает отсутствие отслоения покрытия в процессе эксплуатации водонагревателя.
Бойлер имеет внутренний бак, который защищен магниевым анодом от электрохимической коррозии. Для того чтобы сделать срок службы водонагревателя еще более длительным, следует осуществлять периодическую замену магниевого анода, что должно происходить не реже одного раза в полгода.
Бойлер имеет в своем устройстве стальной фланец, на котором смонтированы: термоэлектронагреватель (который представляет собой нихромовую спираль, заключенную в медный кожух), магниевый анод и термостат. Опорный съемный фланец укрепляется в корпусе аппарата при помощи резьбы либо болтов.

Вернуться к оглавлению

Дополнительные элементы водонагревателя

Бойлер обычно имеет внешнюю оболочку, представленную корпусом, изготовленным из стали. Те нагреватели, которые имеют объем в пределах 5-15 л, обладают корпусом, при изготовлении которого используется пластик. Модели, обладающие объемом в 30 литров, могут быть выполнены с применением пластика или металла.

Бойлер имеет в составе экологически чистую теплоизоляцию. Для изготовления теплоизоляции применяется экологически чистый пенополиуретан, который размещают между внутренним баком и корпусом. Толщина такой изоляции колеблется в пределах 18-40 мм, что зависит от модели. Благодаря этому показатель теплопотерь равен 1°С за двухчасовой период.
Бойлер имеет термостат, оснащенный двойной защитой. Этот элемент обладает плавной регулировкой температуры до предела в +75°С. Термостат оснащен устройством, которое защищает водонагреватель от перегрева. На тот случай, если температура жидкости достигнет допустимого предела, превысив отметку в +85°С, защитное устройство, которое располагается во внутренней части термостата, автоматически отключит тэн от электросети.

Температурный режим функционирования водонагревателя может быть установлен самим потребителем, что осуществляется с помощью терморегулятора. Температурный режим, который был задан пользователем, термостат станет в течение всего времени поддерживать в автоматическом режиме. Если температура жидкости в приборе упадет более чем на 3°С, термостат включит тэн, после этого температурный режим будет повышен до заданной отметки.

Помимо уже описанных элементов, которые входят в устройство бойлера, комплект поставки имеет предохранительный клапан, монтируемый на трубке подачи воды. Этот элемент призван выполнять следующие функции защиты:

  • предотвращает слив воды, который может производиться самопроизвольно в момент отключения подачи в магистральной сети;
  • уравнивает давление воды с давлением в системе водопровода (при повышении давления в бойлере выше давления в магистральной сети открывается клапан, и давление понижается до того, которое установлено в магистральной сети).

В момент повышения допустимого уровня давления в магистральной сети посредством дренажного отверстия обратного клапана автоматически осуществляется сброс избыточного давления.

1poteply.ru

Как устроен бойлер: основные элементы конструкции

Электрический накопительный водонагреватель, называемый бойлер, в своем устройстве объединяет летний душ и традиционный кипятильник.

Устройство бойлера косвенного нагрева для вертикального монтажа.

Емкость бойлера служит накопителем воды и местом ее нагрева. Нагревательный элемент является постоянным источником тепловой энергии. Дополнением нагревателя и бака является система обеспечения безопасности — термопара и аварийный клапан. Понять, как устроен бойлер, поможет описание его конструкции.

Конструкция накопительного водонагревателя

Вернуться к оглавлению

Бак или накопительная емкость

Электрический накопительный водонагреватель внешне похож на цилиндр. Цилиндрическая форма бойлера выбрана не случайно. Такая геометрия связана с расчетами количества тепловых потерь через поверхность различных предметов. Чем больше площадь поверхности, тем сильнее потери тепла. Конструкция водонагревателя должна как можно дольше сохранять тепло нагретой воды. Производство нагревателя сферической формы нецелесообразно с точки зрения экономии внутреннего пространства ванны или кухни. Поэтому форма цилиндра оказалась «золотой серединой», сочетающей в себе экономию потерь тепла и оптимизацию занимаемого пространства.

Материал изготовления бака — металл. В более дешевых бойлерах бак сваривается из обычной стали, в более дорогих — из нержавеющей, стойкой к разрушению от коррозии. Для увеличения коррозионной стойкости, особенно в местах сварки, на внутреннюю поверхность накопительного бака наносят защитный слой. Это может быть цинк или эмаль. Слой цинка толщиной до 100 микрон образуется при погружении бака будущего нагревателя в цинковый расплав и выдержке в нем при температуре +450ºC. Стеклоэмаль наносится на внутреннюю поверхность бака после его сварки и обжигается при +800ºC. Перечисленные поверхности — оцинковка, стеклоэмаль, нержавейка — по принятым стандартам признаются подходящими для использования в качестве емкости для питьевой воды.

Схема подключения бойлера косвенного нагрева.

Дополнительная защита от коррозии осуществляется анодно-катодным методом. В баке водонагревателя устанавливается анод из магния, который является более активным элементом таблицы активностей металлов по сравнению с железом бака. Анодный процесс заключается в растворении металла анода, а катодный — в накоплении растворенного вещества на поверхности катода. Магний становится анодом, который растворяется первым. Пока в системе будет сохраняться анод из магния, до тех пор железо бака не будет вступать в реакцию и растворяться. Так работает анодная защита водонагревателя. На изображении 2 приведен пример растворения анода в течение первого года эксплуатации.

Качество сварки обеспечивает требуемую прочность, способность бака длительно сдерживать внутреннее рабочее давление от 6 до 8 атмосфер.

Снаружи бак водонагревателя покрыт теплоизолятором, предупреждающим потери тепла. Благодаря изолирующему слою тепло внутри бака длительно сохраняется. Нагретая вода консервируется внутри бойлера и хранится до использования. При этом остывание горячей воды происходит предельно медленно, при остывании автоматически включается подогрев, и температура воды вновь восстанавливается до заданного уровня. Материалом теплоизолятора чаще всего используется пенополиуретан. Изображение 3

Вся конструкция снаружи заключена в кожух — цилиндрический декоративный материал, закрывающий собой бак. Его часто ошибочно называют непосредственно баком, хотя это — только декоративное покрытие защитного слоя. Материал покрытия — пластик (винил).

Вернуться к оглавлению

Как устроен бойлер внутри?

Вернуться к оглавлению

ТЭН — трубчатый нагреватель

Змеевик для нагрева воды в бойлере.

Внутри бойлера расположен главный функциональный элемент бойлера — ТЭН. Аббревиатура ТЭН расшифровывается как «трубчатый электрический нагреватель». Конструкция ТЭНа состоит из изогнутой стальной трубки, внутри которой расположен нагревательный элемент — спиральный провод. При прохождении по нему электрического тока провод нагревается и начинает испускать тепло. Форма ТЭНов внутри бака должна обеспечить максимально эффективный нагрев воды. В небольших конструкциях достаточно прямолинейного нагревательного элемента. Для баков емкостью 80-100 л необходим змеевидный нагреватель или трубка в форме вытянутой дуги, дуги с дополнительным кольцом, спирали или трубка с ребрами для увеличения площади поверхности. Дополнительные изгибы увеличивают размер рабочей поверхности ТЭНа при сохранении компактных размеров и ускоряют нагрев. Блок-ТЭНы состоят из нескольких трубчатых нагревателей и устанавливаются в промышленных баках водного нагрева. Изображение 4

Нагревательный элемент располагается в нижней придонной части бака. Это обеспечивает постоянный естественный ток воды снизу вверх при ее нагреве. Нагретая вода поднимается вверх благодаря меньшему весу, своей относительной легкости. На ее место опускается холодная вода.

Степени нагрева воды в бойлере.

Материал изготовления корпуса ТЭНа — нержавеющая сталь (для высоких рабочих температур) и углеродистая сталь (для температур до 450ºC). Провод выполняют из нихромовой нити. Главное требование к материалу провода — большое удельное электрическое сопротивление. Если данная характеристика достаточно высока, провод будет значительно нагреваться при прохождении электрического тока.

Спиральный нагревательный элемент погружен в наполнитель внутри трубки. Главные характеристики наполнителя — большая теплопроводность и надежная электроизоляция. Материал наполнителя (периклаз) обеспечивает электробезопасность и нагрев воды.

Часто нагреватель и анод располагаются на одной плоской подставке, вставляемой в бак со стороны днища. Для ремонта или замены подставка с ТЭНом и анодом вынимается из бака, нагревательный и защитный элементы чистятся от отложений, визуально оцениваются на целостность, при необходимости заменяются новыми и устанавливаются обратно в бак. Изображение 5

Вернуться к оглавлению

Термопара бойлера — первое звено безопасности

Схема работы солнечного бойлера.

Устройство, обеспечивающее измерение температуры воды в баке и автоматическое отключение нагрева. Это первый предохранительный прибор, обеспечивающий постоянную безопасность в работе бойлера. Конструкция термопары состоит из двух проводов разнородных металлов, спаянных вместе. Измерение уровня электрического напряжения в термопаре показывает температурное значение воды.

Теоретически воду в баке можно нагреть почти до кипения, до +95ºC. В реальности максимальная температура нагрева воды в баке устанавливается регулятором нагрева в значении +85ºC для предупреждения газообразовании при закипании воды. Термопара при достижении заданного значения даст электрический сигнал к нагревательным элементам, и нагрев будет выключен.

Чем опасен перегрев? При перегреве вода закипает, образует повышенное давление, при этом температура кипения воды увеличивается больше чем 100ºC, давление на стенки бака многократно возрастает. Возникает угроза разрыва бака — мощной аварии. Своевременное отключение нагрева предупреждает подобную аварийную ситуацию. В лучшем случае при перегреве бойлера давление может сорвать соединительные трубы, в худшем — разорвать бак.

Вернуться к оглавлению

Предохранительный клапан — второе звено безопасности

Вторым предохранительным устройством является предохранительный (или аварийный) клапан. Часто его конструкция включает в себя обратный клапан, который необходим для предупреждения самопроизвольного выходя горячей воды в холодный приточный водопровод. Если такой слив произойдет, ТЭН окажется в воздушном пространстве и, продолжая нагрев, перегорит. Обратный и предохранительный клапаны устанавливаются в правильной последовательности на приточной трубе (вход в бойлер). Ближний к накопительному баку — обратный, за ним — предохранительный (аварийный). Строение клапанов похоже — внутри них находятся пружины, рассчитанные на определенное давление. При превышении давления они сжимаются и пропускают через себя воду. Обратный клапан рассчитан на давление 4 атмосферы.

Предохранительный подрывной клапан вступает в работу, когда обратный уже оказался бессилен. Подрывные клапаны выдерживают давление от 6 до 8 атмосфер и далее открывают доступ к отверстию, через которое горячая вода начинает прокапывать. При этом снижается аварийное напряжение и нормализуется безопасность ситуации. Изображение 6

Третьим звеном безопасности бойлера может быть способ присоединения труб к нагревательному баку. Используется резьбовое, сварное и прессованное соединение. Резьбой присоединяют металлические трубы, сваркой — пластиковый материал (полипропилен), спрессовыванием надевают соединительные фитинги на металлопластик. С одной стороны, прессованное соединение по прочностным характеристикам уступает другим соединительным конструкциям. С другой стороны, при возможной неисправности предохранительного клапана металлопластиковую трубу вырвет из бойлера, и горячая вода выльется на пол, чем предупредит взрыв водонагревателя. В стандартном режиме работы срыв металлопластиковых труб не происходит, для его осуществления необходимо значительное повышение давления внутри системы (до 6-8 атмосфер).

Металлопластиковое соединение показано на изображении 7.

Вернуться к оглавлению

Дополнительные элементы — краны, показатель температуры

Итак, есть бак (емкость для нагрева), есть подводящие холодные трубы и выводящие горячие, есть ТЭН (греющий воду), есть анод (отвлекающий на себя коррозию), есть группа безопасности (термопара и предохранительный + обратный клапан). Это основные конструктивные элементы строения бойлера. К ним могут быть добавлены некоторые устройства, обеспечивающие дополнительный комфорт пользования водонагревателем и его обслуживания. Показатель температуры нагрева воды располагается на лицевой стороне бака для удобства обозрения. Шланг для слива воды с предохранительного клапана. Два крана, применяемые для спуска воды из бака водонагревателя: входной кран, расположенный перед аварийным клапаном, необходимый для прекращения подачи воды в водонагреватель при проведении ремонта. И кран для слива горячей воды из бака (располагается на выводящей трубе). Необходимость осушения бака возникает при проведении осмотра, замене анода или при ремонте (замене) нагревающего элемента.

Устройство электрического накопительного водонагревателя состоит из отдельных элементов. Их слаженная работа обеспечивает постоянное горячее водоснабжение дома и квартиры, жилого или хозяйственного помещения.

1popechi.ru

Устройство водонагревателя накопительного электрического

Если в доме нет горячей воды или проводится профилактика централизованного горячего водоснабжения, можно воспользоваться бытовым водонагревателем. Устройство водонагревателя накопительного электрического позволяет использовать его повсеместно. Выпускается много разных моделей, с различными формами, мощностью и емкостью.

к содержанию ↑

Разновидности водонагревателей

Есть ряд водонагревательных приборов, которые используют в загородных домах. В них в качестве топлива может использоваться газ, дрова или другие материалы.

Важно! Старые многоквартирные дома чаще всего оснащены газовыми водонагревателями. Но, с другой стороны, там и не отключают горячую воду, так как отсутствует подключение к горячему водоснабжению.

Мы поговорим о более универсальных водонагревателях – электрических. Они подходят практически для любой квартиры или дома. Подробное описание критериев выбора, важных характеристик, устройства вы найдете в статье «Какой водонагреватель лучше купить в частный дом?».

Способ нагрева делит все подобные приборы на два типа. Они бывают:

  • Накопительными;
  • Проточными.

Различия:

  • Размеры, которые у проточного агрегата значительно меньше;
  • Цена, которая у накопительного зачастую выше;
  • Принцип работы.
к содержанию ↑

Как устроен накопительный электронагреватель?

Несмотря на то, что устройство проточного электрического водонагревателя достаточно простое, этот прибор очень надежный и экономичный.

Важно! Экономия заключается в том, что нагрев воды происходит постепенно, что не требует большой мощности. Ему вполне достаточно обычного напряжения 220 В.

Базовая комплектация

В общем устройство водонагревателя накопительного электрического состоит из:

  • Корпуса;
  • Бака;
  • Теплоизоляционного слоя;
  • ТЭНа;
  • Магниевого анода;
  • Термостата;
  • Блока управления;
  • Системы безопасности;
  • Индикатора;
  • Электрического кабеля.

Принцип функционирования

Для правильной эксплуатации водонагревателя следует ознакомиться с принципом его работы:

  • Внутри корпуса нагревателя расположена емкость, для изготовления которой обычно используют сталь, устойчивую к воздействию коррозии.
  • На поверхность внешнего корпуса обычно нанесена высококачественная эмаль.
  • Для теплоизоляции, расположенной между баком и корпусом, используется пенополиуретан.
  • Для обработки внутренней поверхности емкости используется стеклофарфор. Такой материал не отслаивается, поэтому вода остается чистой, что имеет немалое значение.
  • Расположение бака может быть и горизонтальным, и вертикальным. Это немаловажно, если учитывать ограниченную площадь помещения для расположения прибора.
  • ТЭН, расположенный внутри бака, нагревает воду.

Важно! Нужно понимать, что баки с разными объемами нагреваются за разный период времени.

Устройство системы защиты

Кроме ТЭНа, внутри емкости расположен и магниевый анод. Он имеет большое значение для срока эксплуатации всего прибора, так как благодаря ему не образуется ржавчина. Всю поверхность бака покрывает антикоррозийное покрытие, но коррозии подвержены имеющиеся сварочные швы.

Важно! Требуется периодическая замена анода. В зависимости от производителя, он прослужит разный срок. Изготовители не раскрывают секреты производства.

Кроме того, накопительный водонагреватель также оснащен встроенной системой защиты, в состав которой входит обратный клапан, редуктор и предохранительный клапан. Благодаря всем им бойлер не замерзает и не перегревается, что позволяет ему работать дольше:

  • С помощью редукционного клапана происходит контроль давления в самом агрегате, оно понижается до необходимого уровня.
  • Назначение обратного клапана – пропуск воды только в одном направлении, предотвращение ее самопроизвольного слива при неожиданном прекращении ее подачи.
  • Предохранительный клапан открывается, когда вода нагревается и происходит значительное повышение давления. В таком случае происходит слив излишней жидкости в канализацию.

Важные нюансы

В некоторых комплектациях клапана нет, поэтому требуется отдельное приобретение группы безопасности. Имеют большое значение материалы, из которых сделан клапан. Они должны быть качественными. Установка этой детали – дело не очень простое, поэтому лучше доверить его профессионалу.

После того, как система безопасности установлена, перед запуском нагревателя и началом его эксплуатации, оборудование запускается в тестовом режиме и проверяется каждый клапан.

Важно! Для того чтобы работа оборудования была безопасной, на электрический кабель обязательно устанавливается устройство защитного отключения, представленное в виде небольшого блока с кнопками и лампы-индикатора.

к содержанию ↑

Правила эксплуатации:

  • При использовании накопительного водонагревателя можно подобрать тот режим работы, который будет наиболее удобным. При периодическом использовании горячей воды имеет смысл периодически отключать прибор. Если же вода используется постоянно, нет смысла в постоянном включении и отключении бойлера.

Важно! Если емкость долго стоит без воды, больше шансов на то, что внутри она покроется ржавчиной.

  • Температура воздуха в помещении не должна быть ниже пяти градусов. То есть, водонагреватель нельзя оставлять на зиму на даче.
  • При установке устройства обязательно требуется выполнение заземления. Таким образом можно защититься от несчастного случая.
  • Прибор можно включать в сеть только с заполненным водой баком. В противном случае — можно сразу же его лишиться.
  • Для того, чтобы в жидкости не размножались грибки и бактерии, температуру рекомендуют выставлять не менее 55 градусов.

Важно! Еще решаете, самостоятельно устанавливать оборудование или же доверить эту работу специалистам? Разобраться в особенностях процесса вам поможет пошаговая инструкция, приведенная на нашем портале по ссылке «Как подключить накопительный водонагреватель?».

к содержанию ↑

Видеоматериал

Как видите, ничего особо сложного в устройстве или эксплуатации водонагревателя электрического проточного нет. Важно лишь соблюдать основные моменты, которые мы описали в данной статье, а при необходимости ремонта или чистки четко представлять себе схему расположения деталей, чтобы сделать все грамотно. Обязательно в этом случае сверьтесь с инструкцией от производителя.

Поделиться в соц. сетях:

serviceyard.net

Как работает бойлер — устройство и принцип работы накопительного водонагревателя

Постоянно доступная горячая вода — это одно из главных удобств. Отключение централизованного горячего водоснабжения обычно становится главным событием сезона для многих жильцов многоквартирных домов. Но и при наличии воды в «горячем» кране далеко не всегда она действительно радует потребителей своей температурой. Чем дальше от входной трубы расположена квартира, тем сильнее остывает вода. Одним из вариантов независимого горячего водоснабжения может стать бойлер. Далее расскажем, из чего состоит этот агрегат, и предоставим дополнительную информацию о нем.

Некоторые из моделей водонагревателей

Бак, в котором греют воду

Если читатель где-то встретит название «электрический накопительный водонагреватель», пусть знает, что оно раскрывает техническую суть бойлера. Только и всего. Рассказать о том, как работает бойлер — это значит помочь кому-то узнать, как работает водонагреватель. Но, как говорится, краткость — сестра таланта. Поэтому лучше использовать более короткие словосочетания.

Но, в силу определенных причин, приходится действовать в ущерб краткости. Поэтому далее мы расскажем не только о том, как устроен бойлер, но и о принципе работы накопительного водонагревателя. Бойлером обычно называют бак с водой, который нагревается электричеством. При этом вода в нем содержится для бытовых целей, но не для обогрева жилища. Если источником тепла является газ, такую установку чаще называют котлом. Хотя котлы бывают и с электрическим подогревом.

Суть подогрева — теплообмен

Если в доме есть котел, обеспечивающий отопительный контур, бойлер делается его частью. Но говоря о том, как работает накопительный водонагреватель, мы тем самым не акцентируем внимание на источнике тепла. В любом из вариантов конструкции принцип работы водонагревателя основан на теплообмене. В бойлере косвенного нагрева теплообменником является труба — змеевик. Это часть контура отопления, и благодаря большой площади поверхности она хорошо нагревает воду.

Водонагреватель в отопительном контуре

При этом ее температура ниже 100 градусов Цельсия. И поэтому на ее поверхности откладывается значительно меньше накипи, чем на ТЭНах электрических водонагревателей. Сейчас можно купить также и водонагреватель, принцип работы которого основан на нагреве ТЭНом проточной холодной воды. При таком режиме теплообмена накипь откладывается наиболее интенсивно. Этот процесс хорошо знаком владельцам газовых колонок для нагрева воды.

Современные газовые колонки

Запас горячей воды — это хорошо

Теплообменник в них при жесткой воде может настолько заполниться накипью, что вода будет еле течь. В бойлере такого не происходит. Большой объем воды нагревается относительно медленно. Столитровый водонагреватель с ТЭНом 1,5 кВт нагреет воду до 60–70 градусов Цельсия примерно за 3 часа. Зато и остывает долго. И в этом главное преимущество накопительных водонагревателей — у пользователей в наличии запас горячей воды с постоянным хорошим напором.

Обычный бойлер Обычный ТЭН. Наилучший теплообмен, если сгорит — полностью заменяется.

Бойлер — это бак на несколько десятков литров или больше. Причем, весьма прочный, поскольку подсоединен к водопроводу. А в нем, как известно, давление в несколько атмосфер и гидравлические удары плюс к этому. Если такая емкость даст течь, да еще и в отсутствие жильцов, последствия будут весьма неприятными. По этой причине гарантия целостности корпуса важнейшая задача, которую решает изготовитель бойлера. Хотя корпус его похож на термос, наружная часть выполняет декоративные задачи и конструктивные функции применительно к теплоизоляции.

Почти как термос

В термосе колба есть стеклянная колба, сдвоенная, с вакуумом — теплоизолятором. В бойлере емкость для воды изготовлена с учетом коррозии металла и работы под давлением. Наилучшим материалом является нержавеющая сталь. Но такой бак получается наиболее дорогим даже в сравнении с конструкцией из обычной стали, покрытой супер-антикоррозионным составом. Теплоизолятором служит какой-либо современный материал с необходимыми свойствами, размещенный между внутренней и наружной частью. Если из внутреннего бака через его стенку с коррозионным повреждением потечет вода, наружная часть от потопа не спасет.

Коррозия как она есть

Поэтому для накопительных водонагревателей защита от коррозии — это важнейшая задача. Она решается расположением внутри вблизи ТЭНа специального стержня со слоем магния. Он называется магниевым анодом и предназначен для защиты корпуса от коррозии. Магний химически более активен, чем железо в составе материала корпуса. По этой причине отрицательные ионы в составе воды взаимодействуют с этим анодом, а не со стенкой, в которой может быть микротрещина в защитном слое. Анод является расходной деталью, которую рекомендуется ежегодно заменять.

В бойлере прямого нагрева ТЭН может греть воду до температуры даже выше 100 градусов Цельсия. При этом из-за увеличения давления она не будет закипать внутри бака. Это в принципе опасно для пользователей. Вода закипит сразу на выходе из крана, и брызги кипятка разлетятся во все стороны. Поэтому в бойлере обязателен надежный автоматический терморегулятор с термометром и термостатом. Заводская установка срабатывания термостата исключит человеческий фактор, обеспечив своевременное отключение ТЭНа в любом случае.

Какой подогрев лучше

Как уже понятно из статьи, бойлеры бывают двух типов — прямого и косвенного нагрева. Разобраться в том, какой выбрать, не составит труда. Для косвенного нагрева необходим источник горячей воды. Поэтому этот бойлер имеет ограниченные возможности регулировки температуры. В такой системе нагрева невозможно получить температуру выше, чем у внутреннего змеевика — нагревателя. Но зато при наличии горячего водоснабжения и централизованного отопления можно получить косвенный нагрев от соответствующей горячей трубы.

Водонагреватель косвенным нагревом

Для многоквартирного дома это самый экономичный вариант. Для него не требуется расходовать электроэнергию или газ. В большинстве домов в ванной и так установлен змеевик, к которому можно подключиться. Но, тем не менее, перед монтажом бойлера косвенного обогрева рекомендуется проконсультироваться с поставщиком услуг централизованного отопления и горячего водоснабжения. Поскольку из системы будет отбираться дополнительное тепло, неоплата за него может стать поводом для штрафных санкций пользователю.

Водонагреватель с сухим ТЭНом Сухой ТЭН. Хороший теплообмен. Если сгорит, просто ремонтируется заменой спирали

У бойлера с ТЭНом подобных проблем нет, и его можно установить везде, где есть место и электричество. Единственная проблема — долго приходится ожидать горячую воду. Эта неприятность заметна во многих житейских ситуациях. Например, после приезда на дачу. Чтобы время уменьшить, надо обзавестись не одним вместительным агрегатом, а двумя или тремя поменьше. Но можно и дополнить один большой водонагреватель несколькими небольшими.



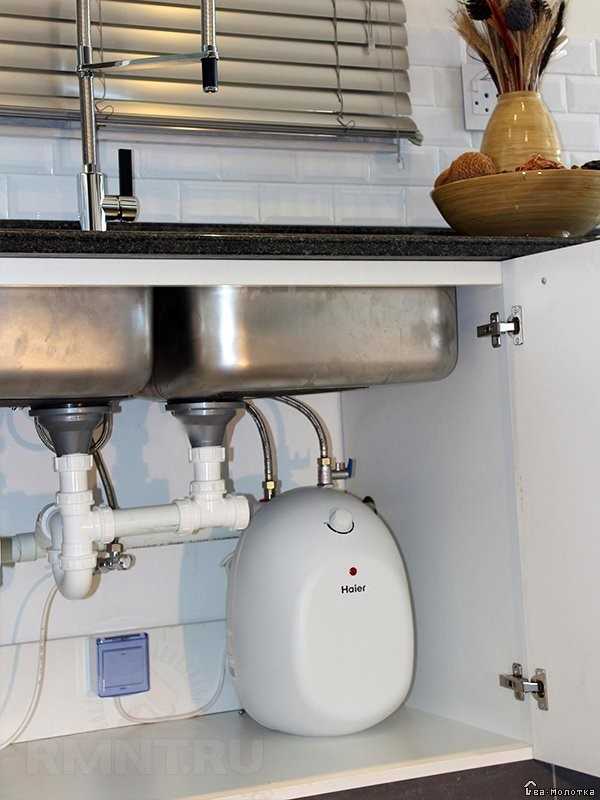

Бойлер Бойлер Небольшие бойлеры

В конце концов, существуют нагреватели проточного типа, которые мало чем отличаются своими размерами и устройством от смесителей. Их можно временно использовать, пока вода греется.

Современный проточный водонагреватель

Вариантов наилучшего решения задачи о домашнем горячем водоснабжении сейчас много. Выбрать один, который устроит всех, вряд ли возможно. Но, прочитав нашу статью, читатель теперь знает, как ему лучше поступить.

Похожие статьи:

domelectrik.ru

Устройство водонагревателя: как работает бойлер

Чтобы правильно подобрать технику для своего дома или квартиры, нужно понимать устройство водонагревателя, а также разобраться в принципе работы. В статье мы подробно ответим на главные вопросы: из чего состоит бойлер, как он нагревает воду, как выбрать подходящий объем бака.

Содержание материала:

Как устроен бойлер для нагрева воды

Накопительные модели призваны греть воду и поддерживать заданную температуру как можно дольше. Для этого предусмотрен бак с двойными стенками. Между ними находится слой теплоизоляции, чаще всего из полиуретана. Чем он плотнее, тем меньше энергии затрачивается для нагрева.

У большинства моделей внешний бак выполняется из металла, а внутренняя колба может быть из титана, меди, стеклофарфора.

Остальные составляющие:

  • ТЭН. В некоторых моделях марки «Термекс» размещают два нагревателя. Это удобно, поскольку можно экономить электроэнергию, отключая один из них. Если ТЭН сломается, то второй продолжит работу.
  • Магниевый анод. Устанавливается для защиты нагревателя от накипи и коррозии. Магний предупреждает окисление железа, поэтому со временем постепенно оседает на дно. Также он притягивает накипь, поэтому ТЭН остается чистым. Рекомендуется выполнять замену анода раз в год. Как только деталь разрушается, начинает ржаветь бак.
  • Патрубок для подачи холодной воды.
  • Трубка горячей воды располагается так, что забор происходит из верхней части бака.
  • Предохранительный клапан. Регулирует давление внутри бака.
  • Термометр. Его показания видны на внешней части корпуса. С его помощью можно регулировать температуру.
  • Термостат. Служит для измерения нагрева воды. Как только отметка достигает заданных значений, он подает сигнал для отключения нагревателя. Внешняя часть находится снаружи (термореле) и позволяет включать и отключать нагрев.
  • Индикатор имеет связь с термостатом. Когда он загорается, это значит, что нагрев включен, тухнет — выключен.
  • Защитная крышка закрывает ТЭН от контакта с пользователем.
  • Специальные кронштейны позволяют крепить бойлер к стене.

Самые популярные марки: «Аристон» и «Термекс». Конструкции приборов практически не различаются.

Принцип работы накопительного водонагревателя

Как работает электрический бойлер? По специальному патрубку холодная вода набирается и накапливается в баке до определенного уровня. После чего начинается нагрев — в основном до 70-75 градусов.

Слишком высокие температуры способствуют выделению солей на ТЭНе и стенках бака.

Поворот термореле включает термостат, который в свою очередь запускает ТЭН. После того как температура воды достигает установленной, термостат отключает нагрев. Слой теплоизоляции и периодическое включение нагрева позволяют поддерживать показатели на заданном уровне. Может наблюдаться понижение лишь на 5-6 градусов.

После нагрева вода поступает по верхней трубке в накопительную емкость, а в нижний резервуар снова заливается холодная вода. Во время залива предохранительный клапан регулирует давление. Если оно достигает критической отметки, клапан открывается и снижает давление.

Устройство газового накопительного бойлера

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

Преимущества:

  • Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
  • При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
  • Газ является более доступным топливом.

Есть и минусы:

  • Высокая стоимость техники.
  • Сложная установка и подключение.
  • Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

  • Газовая горелка.
  • Дымоход.
  • Отверстие для забора холодной воды.
  • Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить. Чтобы не ошибиться, нужно рассчитать затраты:

  • Кухня. Для мойки посуды потребуется 6-18 литров.
  • Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
  • Душ — 15-25 литров.
  • Раковина — 5-10 литров.

Если исходить из количества человек:

  • Один — 50-80 литров.
  • Два-три — 80-100 литров.
  • Четыре — 150-200 литров.

Придерживаясь наших рекомендаций и понимая принцип работы техники, вы сможете выбрать оптимальный вариант для жилища. Монтаж лучше доверить специалисту.

Вам помогла статья?

Да Нет

0 раз уже
помогла

cosmo-frost.ru
