Сваи фундаментные – расчёт, материалы, этапы монтажа, цены, фото и видео

Что представляет свайный фундамент

Свайный фундамент используется очень давно. Винтовой тип свай был изобретен еще в 1838 году английскими строителями, а чуть позже – в 1900 году – разработали и бетонный тип набивных свай. Вначале такие конструкции использовались только для  маяков, причалов и прочих сооружений в районе воды.

Кстати, в северных районах свайные системы тоже пользуются популярностью. Это связано с тем, что там приходится устраивать здания на территории, где постоянно находится лед. Все изделия промышленные, и для их производства чаще всего применяется сталь в виде толстых листов (от 50 до 85 см).

Однако в последние годы такие конструкции начали использовать и для дачных домов, и для обычных жилищ.

Что такое свайный фундамент

Свайный фундамент представляет собой совокупность свай, которые объединены между собой ростверком.

Сваи – это длинные элементы, которые закапываются в грунт в наклонном или чаще в вертикальном положении. Такие конструкции могут выполняться из разных материалов. К примеру, это может быть древесина, сталь, железобетонные изделия и прочее. Сваи по форме похожи на столбы, но концы у них сужены. Этими концами сваи ввинчиваются в почву, вдавливаются либо забиваются.

Согласно снип свайные фундаменты нужно устанавливать в тех зонах, где предполагается наибольшая нагрузка. Кроме того, их обязательно нужно расположить в тех местах, где будут располагаться главные несущие стены. В зависимости от того, какие будут предусмотрены нагрузки, возможно использование одиночных и кустовых типов свай. Кустовые предполагают, что конструкция будет состоять из нескольких элементов, которые располагаются группами. При одиночном типе они располагаются под разные опоры.

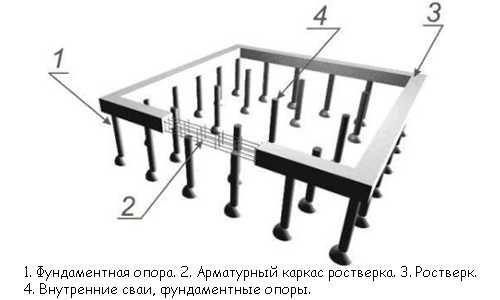

Сам ростверк соединяет разные сваи в единую систему. Зачастую это плита из бетона или железобетона. Она накладывается поверх столбов. Именно эти плиты и становятся несущим элементом. Благодаря им нагрузка переходит с надземных элементов на столбы.

Где же можно использовать фундамент на сваях? В основном такие сооружения применяются в тех случаях, когда верхняя часть почвы слишком слабая. Из-за этого нужно перенести общую нагрузку с верхнего слоя на более плотные слои, которые залегают глубже.

Сейчас в строительстве вариант фундамент-сваи считается очень популярным. Это объясняется тем, что несущие свойства достаточно высокие. Кроме того, устройство будет более дешевым, так как земляные работы будут иметься только в небольшом объеме.

Особенно подходит подобный тип фундамента для каркасных, щитовых или деревянных помещений. Можно прибегать к подобному варианту при строительстве заборов, бань, веранд, беседок и других строений.

Свайный фундамент: преимущества и недостатки

Фундамент на сваях имеет свои преимущества. К примеру, здания можно будет строить в зонах даже с самым нестабильным грунтом. Главное, чтобы винты были как можно более длинными. Даже на склонах различных гор и оврагов можно будет воспользоваться этой идеей.

Еще один плюс – это надежность конструкции. Но этого можно добиться только в том случае, если все расчеты были верны. Обязательно нужно будет соблюдать все технологии и правила при возведении здания.

Кроме того, заметным бонусом будет скорость возведения самого основания, даже строительство такого типа фундамента обойдется в гораздо меньшую стоимость. Еще одно преимущество связано с тем, что при осадке здания свайно винтовой фундамент будет менее изменен. Сам монтаж можно проводить при любой погоде, так что работы по установке конструкции с легкостью выполняются и в дождь, и в снег.

Однако фундамент свайный имеет и некоторые недостатки. К примеру, чтобы заложить правильно сваи, придется использовать специальное оборудование. Кстати, при горизонтальных подвижках почвы ограничено применение подобного основания. Кроме того, если дом был сооружен именно на сваях, а потом возникло желание построить еще и подземный гараж или добавить цокольный этаж, то с этим возникнут определенные трудности.

Как строить свайный фундамент

Устройство свайных фундаментов достаточно разнообразно. В основном это зависит от того, какой материал применялся для производства столбов. К примеру, они могут изготавливаться из бетона, стали, дерева, железобетона и различных комбинаций перечисленных материалов. В зависимости от этого параметра нагрузка может варьироваться между 2-5 т. Кроме того, конструкции могут отличаться друг от друга и по методу установки (столбы могут вдавливать, ввинчивать, забивать или применять вибропогружение).

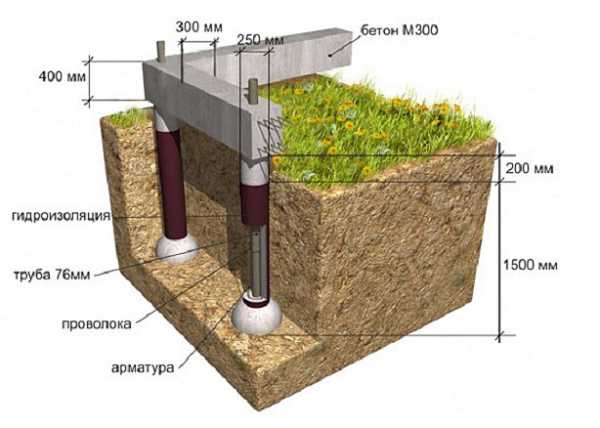

На дачах очень часто прибегают к буронабивному типу свай. В данном случае придется провести работу на подготовительном этапе. Обязательно нужно пробурить сами скважины согласно диаметру, который рассчитан еще при таком этапе, как проектирование свайных фундаментов. Чаще всего этот параметр колеблется между 30 и 60 см. Если диаметр должен быть небольшим, то применяется ручное оборудование. Ямобуры электрического или моторизованного типа дают возможность сделать углубление до 1 м в ширину и до 4 м в глубину.

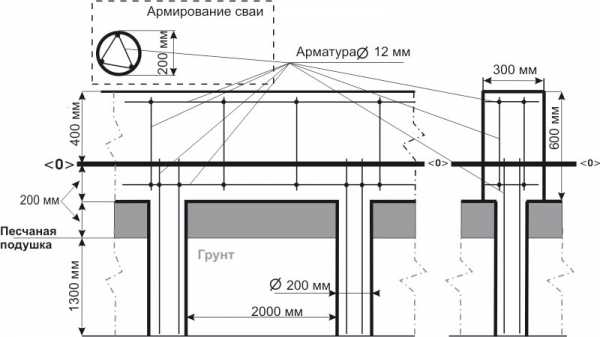

Когда ямы готовы, в них устанавливается опалубка. Она представляет собой несколько слоев рубероида. Слои скрепляются специальной проволокой. Чтобы было в дальнейшем удобно работать, нужно сделать так, что конструкция возвышалась на  20-30 см над уровнем земли.

Также, согласно тому же снип 2 02 03 85, свайные фундаменты нуждаются в усилении, т.е. внутрь ввинчивается специальный каркас из арматуры (прутья). Дальше подается бетон. Слои должны быть в толщину около 40-60 см. Вибратор используется, чтобы каждый слой стал более плотным.

В последние годы фундамент из свай стали видоизменять. К примеру, популярным стал метод использования трубобетонных столбов Пульсар. Суть метода заключается в том, что в почву загоняют стальную трубу. Ее конец должен быть заостренным. Далее ее полость заполняется бетоном. Забивать трубы нужно механизмом пневмоударного типа. Эта методика применяет оборудование с небольшими размерами, так что ее в основном позиционируют для точечного типа застроек. Также это позволяет усилить уже заложенный фундамент.

Виды свай и свайного фундамента

Конструкции с использование специальных столбов для основания очень разнообразны. Сама система зависит от способа изготовления столбов, от метода их погружения в почву, от типа, применяемого материала и даже внешней формы. Также фундаменты отличаются и тем, как столбы располагаются под зданием, и от самого ростверка. Фундамент на винтовых сваях отличается от основания на основе другого типа столбов.

В зависимости от того, как помещается труба в почву, выделяют несколько их типов. К примеру, при забивном варианте столбы попадают в грунт без предварительной ямки. Для этого применяются вибровдаливающее и вибропогружающее оборудование. Фундамент на винтовых сваях создается с помощью столбов, которые по форме напоминают сверло.

Набивные вариации могут быть из бетона и железобетона. Они создаются при постепенном бурении и укладывании бетонной смеси. Буровые тоже в основном создаются из железобетона. Для их создания нужно пробурить отверстия в грунте, а потом устанавливать детали из железобетона.

Сваи отличаются и по характеру работ. К примеру, отдельно имеются сваи-стойки. Они должны передавать всю нагрузку от самого сооружения на слой почвы, который располагается под верхним слабым грунтом. Такие столбы более гладкие. Их поверхность небольшая, и благодаря этому грунт не будет цепляться.

Они прорезают слабые прослойки почвы, чтобы передать нагрузку через острие. Здесь главное – это основание Оно должно быть более широким. Именно основание берет на себя около 80% всей нагрузки. Такие типы столбов практически не изменяют здание при просадке почвы.

Отдельно имеются висячие столбы. Они предназначены, чтобы передавать нагрузку на окружающую почву. Это происходит посредством трения стенок столба о почву. Их боковая поверхность очень «развита», так что по всей длине столб будет цепляться за слои земли.

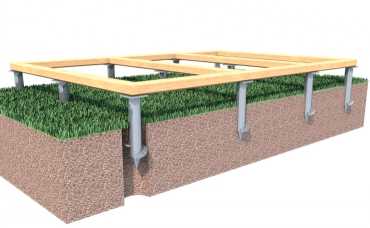

Свайно винтовой фундамент является очень распространенным. У него множество преимуществ, которые позволяют его применять даже на территориях постоянного холода либо в зонах, где верхние слои почвы очень мягкие. Если раньше такую конструкцию использовали только для зданий и сооружений на воде, то сейчас она активно применяется для постройки современных жилищ.

Читайте также…

stroidomsait.ru

Бетонно-свайный фундамент: типы, монтаж и эксплуатация

В нынешнее время, занимаясь строительством дома, многие предпочитают устанавливать фундамент на бетонные сваи. Они придают зданию большей крепости, устойчивости, и обходятся строителям совершенно недорого. Давайте рассмотрим, что собой представляет подобный тип фундамента, а также можно ли соорудить бетонную сваю своими руками?

Преимущества и недостатки

У свайного фундамента есть достоинства и недостатки. Среди положительных характеристик выделяют следующие:

• Фундаменты с бетонными сваями можно устанавливать своими руками всегда независимо от времени года, климата, а также погодных условий.
• Бетонные сваи ставятся в любой местности, будь-то равнина, холмистая площадка или даже крутой склон.
• Одним из преимуществ свайного фундамента является также быстрая установка. Осуществить монтаж свай реально за пару дней, а то и меньше.
• Еще одним плюсом таких фундаментов является дешевизна, так как на них не нужно расходовать массу различных дополнительных материалов.

К минусам свайного фундамента причисляют следующие моменты:

• В доме на сваях не может быть цокольного этажа, подвала.
• Подобная основа не подходит для установки под многоэтажные дома, а также другие массивные сооружения. Она их просто не выдержит. Более того, при строительстве любых объектов со свайными фундаментами крайне необходимо рассчитать всю нагрузку на основу дома.

Вернуться к оглавлению

Какие марки бетона используются?

Зачастую при заливке свайной основы под дом предпочитают использовать тяжелые бетоны марки м 500. Типы растворов, используемых в данном фундаменте, зависят также от того, какой планируется вид свай:

• Не стандартизированные забивные железобетонные, буронабивные опоры изготавливаются из бетонной смеси В15.
• В забивной железобетонной свае со вставленной арматурой должен присутствовать бетонный раствор В22,5.
• При строительстве опор мостов, гидротехнических сооружений предпочтительно применять бетон на класс выше раствора, используемого для соединения сборных частей.

Вернуться к оглавлению

Типы свай

Выделяют следующие разновидности бетонных опор под дом:

Вернуться к оглавлению

Исходя из метода углубления в почву

• Забивные. Такая свая бывает деревянной, железобетонной, стальной. Подобные опоры углубляются в землю посредством молотов либо других ударных, вдавливающих приспособлений.
• Железобетонные сваи-оболочки с бетонным заполнением и без него. Внутрь почвы внедряются при помощи вибропогружателя.
• Набивные опоры. Под такого рода сваей подразумевается специальный, предварительно вырытый колодец, залитый бетоном.
• Буровые железобетонные опоры – это выбуренные в земле ниши со вставленными внутри железобетонными конструкциями.
• Винтовые опоры представляют собой металлические стволы трубчатой формы с винтовыми лопастями. Помещаются в недра земли посредством ввинчивания под давлением.

Вернуться к оглавлению

Исходя из взаимодействия с почвой

• Сваи-стойки, которые поддерживаются скальными грунтами.
• Висячие опоры – поддерживаются сжимаемой почвой.

Рассмотрим более детально некоторые виды свайного фундамента под дом.

Вернуться к оглавлению

Набивные сваи

• Обычные набивные конструкции. Инвентарные трубы с закрытым нижним отверстием устанавливаются в почву посредством забивания, вдавливания или ввинчивания. Затем внутрь колодцев с трубами постепенно закладывают раствор, а сами трубы потихоньку вынимают.
• Сваи набивного виброштампованного характера. Монтируются внутри предварительно пробитых колодцев посредством приспособления с вибропогружателем на конце.
• Набивные внутри выштампованного колодца. Перед их установкой вырываются колодцы пирамидальной либо конусной формы, заполняющиеся вследствие бетонным раствором.

Вернуться к оглавлению

Буровые сваи

• Буронабивные сваи.

  Буровые опоры сплошного сечения. Для них предварительно бурят отверстия. Когда земля глинистая, скважины пробивают выше подземных вод, стены колодца при этом не закрепляют. Другие разновидности грунтов позволяют рыть буром скважины за пределы грунтовых вод. Стенки свайных ниш укрепляют глинистой смесью либо специальными трубами, которые потом удаляют. Затем колодцы заливаются бетоном.

• Баретты – создаются посредством грейфера либо фрезы для грунта.
• Опоры с камуфлетной пятой. Устанавливаются внутри скважин, созданных посредством бура и взрыва.

Вернуться к оглавлению

Железобетонные сваи

Данного рода фундамент под дом встречается литой, а также сборный.

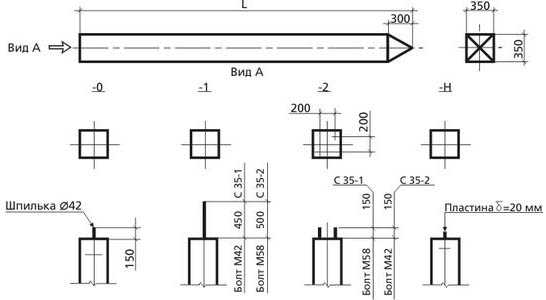

• Литые опоры из железобетона производятся с сечением квадратной либо прямоугольной формы. Квадратные встречаются с закругленным углублением. Внутрь монолитных опор помещается стальной стержень, по длине соответствующий самой свае. Если армирование проводится поперек опоры, здесь используется низкоуглеродистая проволока или же катанка пятимиллиметровым диаметром.
• Наборные опоры из железобетона, как правило, имеют трубчатую форму, собираются из нескольких частей. Устанавливается такая свая уже в собранном виде.

Установка железобетонных опор производится посредством вспомогательной техники: мобильных кранов с молотами для опор, вибровбивателей, а также копров.

Вернуться к оглавлению

Монтаж бетонных опор для фундамента

Перед установкой свай необходимо изучить характеристики грунта, выяснить, присутствуют ли здесь подземные течения. Затем рассчитывается необходимое количество опор и будущая нагрузка.

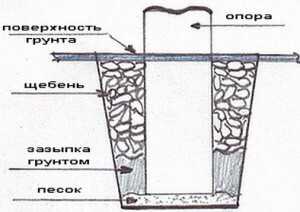

Далее идет разметка плана, бурение почвы. Если нужно, в скважину засыпается небольшой шар песка, монтируется каркасный лист. Когда установили арматурную сетку, можно заливать внутрь бетонный раствор. Полностью затвердеет работа через 20 суток. Только тогда можно продолжить стройку.

Исходя из всего этого можно сделать выводы, что соорудить сваи своими руками, без посторонней помощи и подсказок – непростая задача. Однако долгие старания, практика, наличие необходимой техники делают свое дело. Посмотрите мастер-классы и видео-уроки других строителей. Ведь они тоже когда-то учились. А теперь мастерски за короткие сроки способны своими руками выложить любой фундамент. При огромном желании, терпении вы тоже научитесь устанавливать свайный фундамент своими руками.

Вернуться к оглавлению

Особенности эксплуатации

• Если участок, где планируется постройка, будет покрываться подсыпкой, здесь рекомендуется ставить только свайный фундамент, причем опоры должны проходить через весь шар подсыпки и доходить до плотных грунтов. При таких обстоятельствах лучше всего подойдут забивные опоры. Если же внутри насыпи имеются непроходимые толщи, тогда применяются буронабивные конструкции.
• Если вблизи от стройплощадки располагается овражистая, низинная или балочная местность, используют забивные опоры для фундамента. Если почва сухая с примесями глины, здесь приемлемы буронабивные фундаментные столбы.
• На «гуляющих» землях, почва которых то проседает, то вздувается максимум на 12 метров, применяют забивные конструкции. Если же глубина «гуляний» грунта больше, здесь резонно использовать буронабивные опоры с расширениями. При этом они должны насквозь пройти «танцующий» грунт и углубиться в стабильно твердую почву.
• На крайнем севере, а также других уголках земного шара, где царит вечная зима, предпочитают вмороженные опоры. Их опускают внутрь колодцев, залитых грунтовым раствором.
• Если стройка планируется неподалеку от водоема, следует учесть, что эта местность изобилует подземными течениями. При закладке обычного фундамента придется принимать меры по откачиванию грунтовых вод на период стройки. Свайные же основы без углубления ростверка в подобных манипуляциях не нуждаются, тем самым облегчая процесс строительства.
• Если местность, где будет идти стройка, «грешит» оползнями, склоны строительной площадки следует упрочнить буронабивными опорами диаметром от одного метра и выше, без расширений, устанавливая при этом арматуру, и не вынимая обсадные трубы. Если оползни прослеживаются довольно часто, рационально использовать сваи-оболочки с жестким армированием.
• В районах, где грунты имеют пучинистый характер, опорные основы при эксплуатации значительно превосходят обычные фундаменты. Ведь, оставляя пространство между поверхностью земли и дном ростверка, вполне реально предотвратить воздействие морозного пучения на фундамент. Но не следует забывать о касательных возможностях морозного пучения. Чем больше длина свай, тем выше коэффициент данного явления.
• Если поверхность крупнообломочных, скальных земель, где планируется стройка, неровная, резко уходит вниз, здесь без свай под фундамент не обойтись.

kladembeton.ru

монтаж по шагам, схемы, размеры и цены

Бетонные сваи для фундаментов представляют собой сплошной или армированный металлом стержень, изготовленный из растворов с высокой маркой прочности, размещаемый в земле с целью придания устойчивости и надежности основам жилых домов и промышленных объектов. Их сфера применения включает возведение и усиление оснований на слабых грунтах, в районах с повышенными сейсмическими воздействиями, на участках с неровным рельефом. К особенностям монтажа относят потребность в спецтехнике.

Оглавление:

1. Виды и характеристики свай
2. Преимущества свайных фундаментов
3. Пошаговая инструкция по установке
4. Цена ЖБИ

Разновидности

В зависимости от конструктивного исполнения и способа установки различают:

• Сваи забивные железобетонные – монолитные или сборные конструкции, размещаемые с помощью ударных молотов, прессов или виброоборудования без выемки грунта.
• Пустотелые (оболочковые) изделия, устанавливаемые в предварительно обустроенное отверстие.
• Набивные – заливаемый в подготовленную заранее вертикальную скважину железобетон. Из всех разновидностей эти лучше всего подходят для возведения своими руками, единственным требуемым оборудованием для них является бур для выемки земли.

Форма сечения, размеры и типы армирования могут быть разными. Все сваи под фундамент объединяет использование высококачественных бетонов и стали. Армирующий каркас бывает напрягаемого и ненапрягаемого типа, стержни располагаются продольно.

Основные характеристики

К главным показателям относят:

• Прочность, зависящую прежде всего от марки используемого бетона. Минимальный класс – В7,5, но у забивных свай он гораздо выше и достигает В30 (М400).
• Морозостойкость – от F.
• Влагостойкость – от W.
• Несущие способности – до 60 т, зависят от габаритов.
• Размеры и вес.

Стандартная маркировка включает тип конструкции (например, С и СЦ – универсальные цельные и составные с квадратным сечением, СГ – прямоугольным, СК – полые круглые, СО – оболочки), длину и ширину сваи, тип острия и информацию о схеме и типе армирования. Все первоначальные характеристики остаются неизменными в течение всего срока службы, для железобетона он достигает 100 лет и выше.

Особенности применения

Разнообразие в сортаменте и размерах позволяет выбрать сваи для фундамента из бетона и ж/б для любых климатических зон и грунтов. Главная функция – формирование оснований возводимых домов и усиление и ремонт уже эксплуатируемых. Максимальную устойчивость имеют забивные виды, несущие способности возрастают за счет уплотнения грунтов под нижним концом. Все конструкции размещаются строго вертикально по заранее составленной схеме, размеры подбирают из учета параметров почвы – низ опоры должен достигать устойчивых слоев.

К учитываемым особенностям относят необходимость использования изделий высокого качества, потребность в ростверке для фундамента и запрет на монтаж с применением ударного оборудование вблизи уже эксплуатируемых зданий (рекомендуемый минимум расстояния до соседних домов – 15 м). Большинство сложностей связаны со значительным весом железобетона: для подвоза и разгрузки требуется соответствующая техника (сваебойные установки, тележки) и наличие удобного подъезда (при его отсутствии задействуются краны и гусеничные машины). Это же касается необходимости строго вертикального размещения, невозможного без лебедок и гидравлических опор.

Достоинства свай

К однозначным преимуществам относят:

1. Длительный срок службы – до 100 лет без потребности в плановом или капитальном ремонте. Но такая долговечность обеспечивается исключительно при условии правильного монтажа.

2. Прочность, износостойкость и надежность. При выборе правильной схемы армированные сваи из бетона выдерживают вес многоэтажных домов, их несущие способности достигают 60 т.

3. Стойкость к коррозии, грунтовой и атмосферной влаге, действию химических веществ.

4. Универсальность, неограниченный климатический диапазон применения. Забивные изделия из железобетона используются наряду с металлическими винтовыми даже в районах с не оттаиваемыми грунтами.

5. Высокую устойчивость. Закладка фундамента на сваях позволяет достичь неподвижных слоев почвы вне зависимости от глубины их заложения и опереться на них с максимально возможной несущей способностью.

6. Огнеупорность.

7. Минимальное восприятие к перепадам давления. Сваи выдерживают и перераспределяют как опорно-поперечные нагрузки фундамента, так и боковые.

8. Ведение строительства на склонах и участках со сложным рельефом за счет использования изделий разной длины.

9. Быструю скорость монтажа благодаря задействованию спецтехники и виброоборудования, возможность закладки основания здания в холодное время года (для всех разновидностей за исключением набивных и заполняемых бетонным раствором).

10. Для забивных конструкций – уплотнение грунта вокруг опоры при ее погружении.

К учитываемым ограничениям относят массивность и крупные размеры свай, доставка собственным транспортом, как и монтаж своими руками, практически невыполнимы, по крайней мере для опор под жилые дома.

Нюансы и основные этапы установки

Выбор конкретной технологии погружения опоры в грунт зависит от ее типажа, для забивных требуется оказание статистического или динамического воздействия на оголовок при поддержке вертикального расположения самой сваи. С этой целью используются: гидравлические, дизельные и другие механические молоты, копровые устройства, вибропогружатели. Предпочтение отдается последним, эффект закрепления в грунте от постепенного погружения сильнее, а риск повреждения меньше, чем в случае забивания ударным инструментом.

Этапы включают:

• Подготовку участка, разметку поля согласно заранее составленной схеме. На этом этапе важно очистить площадку от растений, по возможности она выравнивается. Места забивки обозначаются арматурой, с помощью шнура и уровня проводится проверка геометрии будущей основы.
• Доставку и разгрузку, перемещение по строительному участку.
• Задействование подъемной и забивной техники. На этом этапе сваи поднимаются и устанавливаются вертикально (контроль и поддержка уровня осуществляется с помощью гидроопор). Далее происходит их погружение: забивка одного изделия требует всего несколько минут, все опоры для фундамента оказываются в грунте за один день. На этом этапе постоянно контролируется уровень.
• Подготовку к обвязке: крепление к оголовку листов металла или дробление верхушки для соединения с каркасом будущего ростверка. На этом этапе важно выровнять высоту свай и вывести их на один уровень.

Дальнейшие работы зависят от степени заглубления и вида ростверка, при значительных весовых нагрузках его закладывают из сборного или монолитного железобетона, последний вариант считается самым надежным. Технология погружения и закладки набивных или пустотелых свай отличается – на первом этапе проводится выемка грунта. Бетонные работы возможны исключительно в теплое время года, организовать прогрев основания в данном случае крайне сложно. Приступать к возведению цоколя разрешается не ранее достижения раствором прочности. Это же условие соблюдается при заливке ростверка.

Расценки ЖБИ для обустройства свайного фундамента

Наименование	Длина, мм	Сечение, мм	Порядок армирования	Марка бетона	Вес 1 п.м., т	Цена, рубли
Забивные сваи с квадратным сечением
С 40.30-6	4000	300/300	6	М200	0,92	3200
С 50.30-8	5000		8		1,15	3990
С 60.30-3	6000		3		1,38	3990
С 70.30-8	7000		8	М350	1,6	5680
С 80.30-6	8000		6	М250	1,83	6190
С 100.35-6	10000	350/350	6		3,1	12630
С 120.35-9	12000		9		3,73	16050
То же, с напрягаемым каркасом
С 80.30-10.1	8000	300/300	10	М250	1,825	10500
То же, повышенной ударостойкости
С 90.30-6.1у	9000	300/300	6	М350	2,05	9830

stroitel-lab.ru

правила монтажа опор и заливки своими руками

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

fundamentaya.ru

Фундамент на сваях

Строительство домов в средней полосе России, а особенно в Подмосковье, почти всегда сопряжено с проблемой выбора фундамента: состояние грунтов оставляет желать лучшего. На участках с мелкопесчаными, пылеватыми, лессовидными, пучинистыми грунтами, в болотистой местности, на торфяниках и участках с высоким уровнем грунтовых вод лучшим выбором, несомненно, будет фундамент на сваях.

Наша компания осуществляет забивку свай в любых условиях, даже в районах с плотной застройкой: для этого у нас имеется наиболее подходящая техника и обученный персонал.

ФУНДАМЕНТ НА СВАЯХ: назначение

Потребность в использовании фундамента на железобетонных сваях возникает при возведении зданий и сооружений в сложных грунтовых условиях. Если на участке преобладает низкоплотный либо насыщенный влагой грунт, почва склонная к горизонтальным сдвигам и пучению, ни один фундамент — ленточный, стобчатый, плитный, не обеспечит зданию той надежности и устойчивости, которую может дать свайное основание.

Важно: на фундаменте из ЖБ свай могут возводиться постройки любой этажности — это основной вид фундамента при строительстве кирпичных многоэтажек и тяжелых зданий с ЖБ перекрытиями.

Рис: Фундамент на железобетонных сваях
Также фундамент на сваях востребован при строительстве быстровозводимых деревянных зданий из щитовых и каркасных панелей — в таком случае используются металлические винтовые сваи.

Несущей способности данных свай недостаточно для тяжелых домов, однако при возведении легких сооружений это предпочтительный вариант ввиду оперативных сроков монтажа — готовый к дальнейшему строительству винтовой фундамент можно установить за 2-3 дня.

Рис: Фундамент на металлических винтовых сваях

Фундамент на сваях: разновидности

Сегодня применяют следующие разновидности свайных фундаментов:

• Свайный фундамент с высоким ростверком: ростверк – железобетонная конструкция, соединяющая сваи между собой. Может быть в виде ленты или в виде плиты. В данном случае ростверк «висит» на сваях не касаясь грунта. При сильном пучении грунтов целесообразен именно такой вид фундамента.

• Свайный фундамент с низким ростверком: в данном случае ростверк передает часть нагрузки непосредственно на грунт, что позволяет снизить количество забиваемых свай.

• Свайно-ленточный фундамент: стал применяться сравнительно недавно. В таком фундаменте сваи соединяются заглубленным ленточным фундаментом, что позволяет с одной стороны усилить конструкцию сваями, с другой – обустраивать в строении подвальные помещения, что при обычном свайном фундаменте невозможно.

Классификация фундаментов на сваях также выполняется исходя из схемы размещения свайных опор, согласной которой выделяют:

• Фундаменты с рядовым расположением свай;

В таких фундаментах сваи размещаются по контуру внутренних и внешних стен здания, с шагом 2-3 метра, и обвязываются ленточным ростверком из железобетона, бруса либо металлопроката. Данная схема используется для строительства зданий малой этажности (от 1 до 3 этажей) из любых материалов — кирпича, пенобетона, дерева.

Рис: Фундамент с рядовым расположением свай

• Фундаменты в виде свайного поля.

Такие основания применяются для возведения многоэтажных сооружений. Сваи в них размещены по всему периметру здания на одинаковом расстоянии друг от друга. Обвязка свайных полей осуществляется с использованием ростверка из железобетонной плиты, который укладывается на выровненные по одному уровню головы свайных столбов.

Рис: Свайное поле под многоэтажный дом
Также свайные фундаменты делятся на виды в зависимости от типа свай, которые использовались для их обустройства:

• Фундаменты на железобетонных сваях.

Железобетонные фундаменты обладают максимальной несущей способностью и устойчивостью в грунте, они используются для возведения многоэтажных зданий и на участках со сложными грунтовыми условиями. Надежность данных фундаментов достигается за счет использования железобетонных свай больших размеров (длиной от 6 до 20 метров). При погружении они вскрывают неустойчивый слой почвы и переносят исходящую от здания нагрузку на глубинный пласт высокоплотного грунта.

Рис: Схема фундамента на забивных железобетонных сваях

• Фундаменты на металлических сваях.

Такие фундаменты используются для строительства легких построек в нормальных грунтах. Длина используемых винтовых свай редко превышает 6 м. (диапазон от 2 до 6 м.), ввиду чего аналогичной ЖБ сваям устойчивости в грунте они не имеют.

Важно: винтовые фундаменты на металлических сваях позволяют возводить дома на участках со сложным рельефом, они не требуют предварительного выравнивания уклона строительной площадки. В таком случае для обустройства фундамента используются сваи разной длины, которые после погружения обрезаются по одному нулевому уровню.

Рис: Дом с фундаментом на винтовых сваях

Полезные материалы для Вас:

Типы используемых свай при строительстве

Существует три разновидности свай, которые используются для обустройства фундаментов — забивные, винтовые и набивные опоры.

Забивные сваи — железобетонные изделия заводского производства, которые погружаются в грунт с помощью сваебойных установок. В зависимости от формы выделяют следующие виды забивных свай:

• Сплошного квадратного сечения;
• Квадратного сечения с круглой полостью;
• Прямоугольного сечения;
• Круглого сечения.

В жилищном строительстве наиболее востребованы квадратные сваи сечением 30*30, 35*35 и 40*40 см. Они могут обладать длиной от 6 до 20 метров. Такие столбы изготавливаются из бетона марок М200-М300 и армируются продольным либо продольно-поперечным арматурным каркасом.

Рис: Сваи сплошного квадратного сечения 30*30 см

Важно: забивные сваи бывают цельными либо составными — состоящими из нескольких стыкующихся секций, соединяющихся в процессе погружения с помощью сварки либо анкеров. Общая длина составной сваи может доходить до 40 метров.

Набивные сваи — опоры, создающиеся с помощью заливки бетоном пробуренных на строительном участке скважин. Существует два вида формируемых в грунте свай  — буронабивные и буроинъекционные.

Готовые к эксплуатации сваи каких-либо отличий не имеют, различается лишь технология их обустройства. При создании буронабивных свай первостепенно бурится скважина, после чего в нее погружается арматурный каркас и с помощью бетонолитной трубы полость заполняется бетоном.

Скважины для буроинъекционных опор создаются с помощью специальных CFA-буровых колонн, обладающих внутренним каналом для подачи бетона. Заполнение скважины осуществляется через буровую колонну сразу же по завершению ее проходки, и арматурный каркас погружается в уже заполненную бетоном полость.

 Рис: Схема обустройства буронабивных свай

Важно: несущая способность набивных опор может превышать аналогичную характеристику забивных свай за счет большего диаметра. Размеры набивных свай ограничиваются лишь функциональными возможностями используемой для их обустройства буровой техники — диаметр таких опор варьируется в пределах от 30 до 350 см.

Винтовые сваи — металлические конструкции, состоящие из полого стального ствола и зафиксированных на нем спиралеобразных лопастей. Погружение винтовых свай осуществляется посредством их вкручивания в грунт с помощью ручной силы либо специальных механизированных установок — кабестанов.

В зависимости от функционального назначения выделяют следующие виды винтовых свай:

• Однолопастные конструкции, используются для строительства легких зданий в нормальных грунтах;
• Многолопастные сваи, применяются для возведения среднетяжелых домов и двухэтажных зданий в слабой почве;
• Узколопастные конструкции (заостренные и трубчатые), предназначенные для строительства фундаментов в высокоплотной и мерзлой почве.

Рис: Разновидности винтовых свай

Фундамент на сваях что учесть при возведении

Свайный фундамент — конструкция, требующая тщательного проектирования и возведения, выполненного согласно всем правилам технологии. Только при таком подходе будет в полной мере реализован весь потенциал фундамента на сваях и он получит максимальную надежность и долговечность.

При создании свайного фундамента необходимо учитывать:

• Правильно спроектировать свайный фундамент невозможно без предварительного проведения геодезических изысканий на строительной площадке, в результате которых определяются характеристики почвы, непосредственно влияющие на несущую способность свай — плотность, сила сопротивления, насыщенность грунтовой влагой;
• Любые теоретические расчеты характеристик будущего фундамента должны проверяться полевыми испытаниями свай, позволяющими определить их фактическую несущую способность и внести в проект соответствующие коррективы.  Испытания свай проводятся двумя методами — динамической и статической нагрузки;
• При монтаже фундамента необходимо максимально тщательно выполнять позиционирование погружаемых конструкций — даже малейший уклон от вертикали станет причиной неправильной работы сваи в грунте и, как следствие, уменьшения ее несущей способности.

Рис: Статическое испытание свай

Фундамент на сваях: преимущества

Преимущества фундаментов на сваях очевидны:

• при монтаже на сваях фундамент можно строить практически на любых (кроме скалистых или с горизонтальной подвижностью) грунтах
• полное отсутствие, либо минимум затратных земляных работ
• возможность строительства в любых ландшафтных условиях
• невысокая себестоимость
• экономия строительных материалов
• высокая несущая способность и надежность фундамента на сваях

Таким образом, применение фундамента на сваях  — наилучший вариант для строительства при сложных геолого-физических характеристиках грунтов на участке.

Фундамент на сваях: отзывы

Бытует мнение, что для сооружения фундамента на сваях требуется использование большого количества тяжелой техники. Это не так. Наша компания имеет мобильную, высоко проходимую и производительную технику. Наши специалисты способны погружать до 30 свай за день в любых условиях одним единственным сваебоем!

Все, кто строил фундамент на сваях, отзывы о качестве фундамента и профессионализме наших сотрудников дают лишь положительные.

Фундамент на сваях под ключ цена в Москве

Наша компания предлагает лучшие в Москве и центральном регионе России цены на обустройство свайных фундаментов под ключ. Мы готовые взять на себя выполнение всех этапов фундаментных работ, от поставки качественных железобетонных свай до их забивки и испытаний фактической несущей способности.

Конкретная цена свайного фундамента рассчитывается в индивидуальном порядке, она зависит от количества используемых в фундаменте свай и их размеров:

Сравните стоимость наших услуг с ценами конкурентов и вы убедитесь в превосходстве нашей ценовой политики!

Свяжитесь с нами и мы выполним работу

Обращайтесь, мы обеспечим надежное свайное основание для Вашего дома!


Наша компания предоставляет услуги по возведению фундаментов на сваях — обращайтесь, поможем!

Полезные материалы

Фундамент с ростверком на сваях

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.





Сколько стоит фундамент для дома

Традиционно в строительстве используется несколько типов фундаментов, обеспечивающих устойчивость здания и надёжное сцепление несущих конструкций с основанием.





Заказ фундамента на сваях



ustanovkasvai.ru

пошаговая инструкция (фото + видео)

Если грунт на участке слабый, то лучше всего изготовить свайный фундамент своими руками. Технология возведения подобной конструкции является простой. В данном случае не нужно будет выкапывать котлованы, засыпать пазухи и возводить каркас.

Схема свайного фундамента.

Говоря о том, как сделать свайный фундамент своими руками, следует знать, что в процессе устройства подобного основания в некоторых случаях получится обойтись без земляных работ: сваи вгоняются в грунт, при этом скважины для данных элементов можно будет бурить при помощи ручных приспособлений для бурения.

Подобный тип основания применяется в гражданском и промышленном строительстве. В таком случае можно будет исключить работы по возведению подвала построек. Основание на сваях используется при сооружении коттеджей и загородных домиков.

Материалы и инструменты, которые понадобятся для устройства свайного основания:

• цемент;
• песок;
• вода;
• арматурные прутья;
• материал для изготовления свай;
• вибропогружатели;
• вибраторы;
• наконечник из стали;
• молоток;
• строительный бур;
• рубероид;
• проволока;
• нивелир или водяной уровень.

Устройство фундамента на сваях

Виды фундаментных свай.

Сегодня есть много видов свайных оснований, которые зависят от типа применяемых свай, метода их производства, размещения под зданием и других параметров.

Сваи — это стержни большой длины, которые надо будет погрузить в почву. С одной стороны сваи имеют острый конец, который надо будет зачистить наконечником из стали. Таким образом можно будет избежать повреждений в процессе погружения элементов в почву. На верхнюю часть надо надеть кольцо из стали, чтобы приспособление не раскалывалось от ударов молотка. Другой способ отличается тем, что сваи изготавливаются непосредственно в грунте. В таком случае понадобится бурить скважины, после чего армировать и залить бетонный раствор.

По методу погружения в грунт сваи можно разделить на следующие:

1. Забивные. Устанавливаются при помощи вибропогружателей и других приспособлений для вдавливания.
2. Буровые сваи из железобетона. Монтируются в пробуренных скважинах.
3. Набивные сваи из бетона. Изготавливаются путем подготовки скважин и заливки раствора бетона.
4. Винтовые элементы. Монтируются с помощью закручивания в почву свай в форме сверл.

По принципу размещения сваи разделяются на такие:

1. Одиночные. Используются в качестве отдельно стоящих опорных элементов.
2. Элементы, которые объединяются в ленты. Размещаются по периметру стенок, в результате чего равномерно распределяют нагрузку.
3. Элементы, которые объединяются в кусты. Располагаются под колоннами несущих элементов постройки.

По способу воздействия сваи могут быть:

1. Висячие. Будут передавать нагрузку за счет трения земли о стены опорных элементов.
2. Стойкие, которые способны передавать нагрузку на прочную землю. Подобное основание практически не дает осадки.

Вернуться к оглавлению

Материалы, которые понадобятся для изготовления свай

Таблица сечений и длины свай.

В большинстве случаев опорные элементы располагаются строго вертикально, однако в некоторых случаях их располагают под наклоном. Подобные решения чаще всего используются в почве с горизонтальными силами.

Для того чтобы изготовить сваи, можно использовать следующие материалы:

1. Стальные трубы. Сваи, которые изготавливаются из данного материала, имеют большое количество недостатков. В данном случае понадобится подготовить крановое оборудование, если диаметр труб составляет больше 10 см, а длина превышает 3 м. Металл надо будет тщательно обработать при помощи антикоррозийного покрытия. Такой метод подразумевает большой расход металла.
2. Дерево. В данном случае в качестве свай будут использоваться ровные столбики диаметром до 35 см и длиной менее 8,5 м. Следует использовать исключительно хвойные породы деревьев. Это самый дешевый метод изготовления свай, однако он используется довольно редко. Связано это с тем, что древесина подвергается быстрому гниению. Однако если использовать современные составы для обработки данного материала, то данную технологию изготовления свай можно применять при возведении фундамента.
3. Железобетон. Подобные сваи можно изготавливать непосредственно на месте, если будет подготовлено все необходимое оборудование. Чтобы изготовить подобные сваи, следует использовать бетон марки М200 или выше. Период службы подобных опорных элементов составляет более 100 лет.

Лучше всего изготавливать железобетонные сваи сплошного сечения, винтовые элементы из стали или набивные конструкции из бетона. Для заглубления рекомендуется применять буронабивной метод.

Вернуться к оглавлению

Фундамент на сваях: последовательность действий по изготовлению

Понадобится пробурить скважины подходящего диаметра, установить в них арматурные прутья и залить бетонный раствор.

Скважину можно бурить с помощью ручного приспособления для бурения.

Вернуться к оглавлению

Как правильно пробурить скважину?

Последовательность монтажа свай.

Количество буронабивных свай нужно определять исходя из веса возводимого здания вместе со всеми возможными нагрузками. Характеристики подобных свай можно будет определить с учетом нагрузок, которые будут создаваться полом, кровлей и стенками.

В процессе подсчетов следует помнить о том, что максимальный диаметр ручного приспособления для бурения составляет 30 см. Благодаря возможности регулировки длины штанги буров можно изготавливать скважины глубиной более 5 м.

Режущие лопасти инструмента размещаются так, что прикладываемые усилия в процессе бурения минимальны. Сегодня в продаже можно отыскать приспособления, при помощи которых можно будет устроить сильное уширение нижней части скважины. Таким образом можно будет получить опорную пятку для сваи, которая позволит эффективно сокращать количество свай и экономить бетонный раствор.

Если понадобится пробурить скважину диаметром 50-60 см, то нужно использовать моторизированный или электрический бур. Ям-бур можно использовать для изготовления скважины под монтаж высоковольтных линий. С помощью данного приспособления можно будет подготовить скважину диаметром до 1 м и глубиной до 4 м.

Вернуться к оглавлению

Как бетонировать и армировать сваи?

Далее надо будет соорудить трубки из рубероида по диаметру подготовленной скважины. Их длина должна быть на 30 см больше глубины ямы. Верхняя часть трубки выполняется из 2-3 слоев рубероида, которые в дальнейшем стягиваются при помощи проволоки из стали. Данная конструкция будет использоваться в качестве опалубки. Далее трубка аккуратно вставляется в скважину.

Если на дне конструкции есть немного воды, то не стоит обращать на это внимание. Однако если 1/4 ямы заполнено водой, то перед заливкой бетонного раствора ее надо будет выкачать.

Чтобы увеличить прочность столбиков, понадобится подготовить пространственный каркас из арматуры. Для этого нужно подготовить несколько вертикальных прутьев из арматуры диаметром 6 мм. Данные приспособления скрепляются между собой через каждые 50-60 см поперечными элементами.

Схема армирования свайного фундамента.

Вертикальные стержни для скрепления столбиков и ростверка должны быть выведены выше заливаемых элементов на высоту, которая равна высоте ростверка минус 2-3 см.

После монтажа в скважину каркасной конструкции можно будет подавать бетонный раствор (40-60 см). После этого понадобится уплотнить данный раствор с помощью использования вибраторов.

Вернуться к оглавлению

Как правильно устроить ростверк?

Ростверком основания на сваях выступает конструкция, которая объединяет опорные элементы и равномерно распределяет нагрузки на грунт и сваи. Ростверки могут быть сборными, монолитными и смешанными. Конструкция может быть высокой или низкой. Низкий ростверк понадобится заглубить в грунт, при этом часть вертикальных нагрузок будет передаваться на почву. Нагрузка высокого ростверка будет полностью передаваться на сваи.

Ростверк можно выполнить монолитным или изготовить из сборных железобетонных балок. Если планируется возвести легкое здание, то рекомендуемые параметры ростверков будут такими:

• высота — минимум 30 см;
• ширина должна быть равна ширине цоколя (минимум 40 см).

Ростверк не допускается разрезать или пересекать трубопроводами. Отклонение от вертикального положения центральных частей опорных элементов после заливки бетона должно быть менее 5 см.

Вернуться к оглавлению

Нюансы, которые следует учитывать

В процессе установки сборных элементов понадобится обратить особое внимание на фиксацию свай на оголовке. При заполнении бетонным раствором полости набивных свай надо будет забетонировать Т-образный стержень арматуры вертикально. На оголовок опорных элементов нужно уложить горизонтально следующий стержень арматуры.

Длина подобного стержня равняется ширине сваи с пластинами для ограничения, которые привариваются с двух сторон. Монтажный стык нужно будет забетонировать. Коротыши вертикальных прутьев привариваются к петлям ростверка.

Перед возведением стенок здания надо проверить отметки верхней части ростверка. Если есть необходимость, то ее нужно будет выровнять цементной смесью. В данном случае рекомендуется использовать нивелир или водяной уровень.

Если понадобится заменить сборную балку ростверка на несущие перемычки из железобетона, то их надо будет скрепить между собой путем сварки. После устройства ростверка все швы и стыки понадобится заполнить цементной смесью или мелкозернистым бетонным раствором.

Сделать свайное основание достаточно просто, если знать технологию и учитывать все существующие нюансы.

tolkobeton.ru
