Гараж из сэндвич панелей своими руками

Главная » Гараж » Как построить гараж из сэндвич-панелей

Если нужен быстровозводимый, недорогой и теплый гараж — обратите внимание на сэндвич панели. Этот материал легкий, что позволяет делать облегченный фундамент. К тому же он идет сразу с лакокрасочным покрытием внутри и снаружи, так что отделочные работы тоже не нужны. Собирается на металлическом, реже — деревянном, каркасе за несколько дней (при условии наличия готового фундамента). Так что гараж из сэндвич-панелей — неплохой вариант.

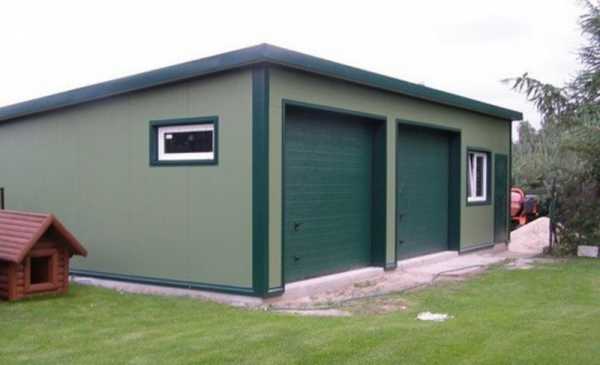

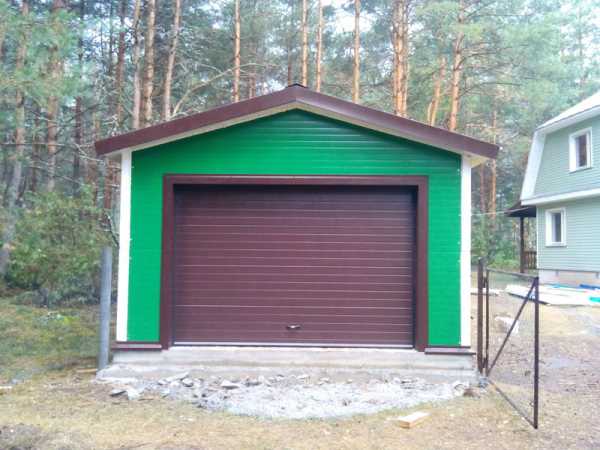

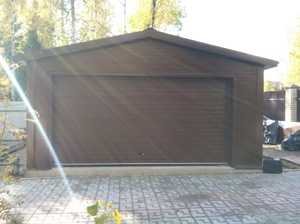

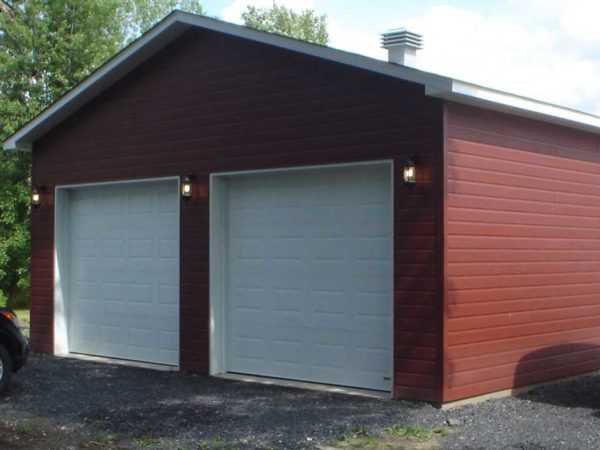

Гараж их сэндвич панелей теплый, имеет солидный вид

Из чего делают сэндвич панели

Содержание статьи

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

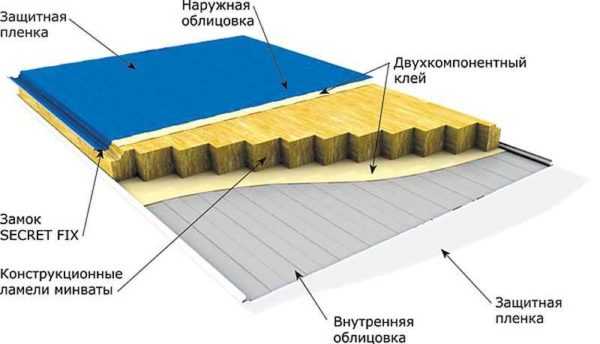

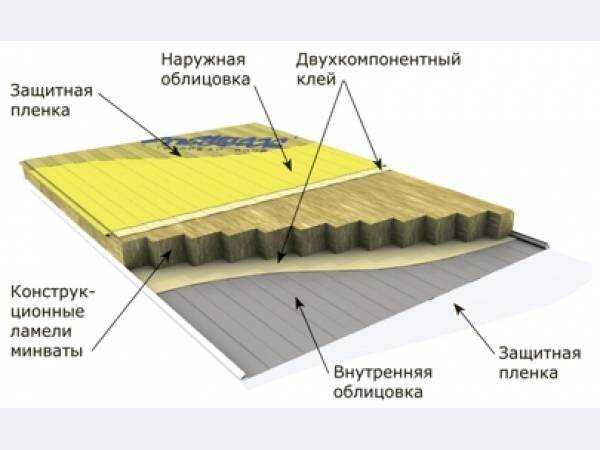

Строение сэндвич-панели

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

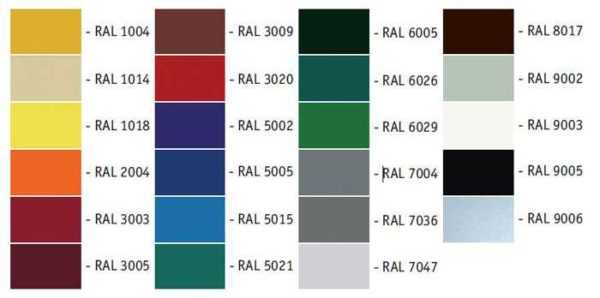

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

  • Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.
  • Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
  • Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
  • Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

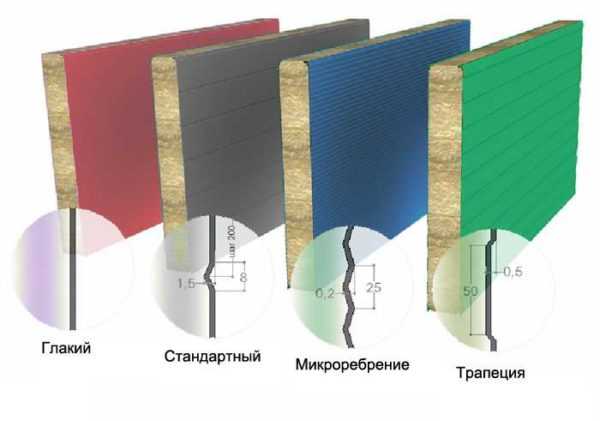

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

  • Стеновые бывают:
    • шириной от 1000 до 1200 мм:
    • толщиной от 60 до 260 мм.
  • Кровельные:
    • ширина — 1000-1600 мм;
    • толщина 20-260 мм.

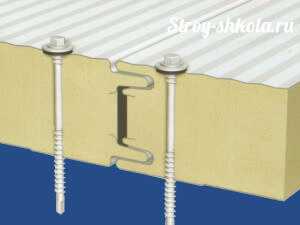

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Монтаж и крепление

Гараж из сэндвич панелей относится к категории каркасных построек. Под них обычно собирается металлический каркас (из профилированных труб), к которому саморезами крепят панели. Чтобы он обеспечивал требуемую несущую способность, минимальная толщина стенки трубы должна быть 1,5 мм. Для небольшого гаража стойки можно делать из трубы 150*50 мм, для более солидных вплоть до 150*150 мм.

Такая большая ширина труб объясняется особенностями монтажа сэндвич-панелей — их крепят к каркасу, отступив от края 50 мм. Вот и получается, что при соединении двух панелей расстояние между  двумя винтами будет 100 мм. При ширине стоек 150 мм остается по 25 мм для большей прочности крепления.



Схема монтажа сэндвич-панелей

Стропильную систему кровли гаража из сэндвич панелей собирают как обычно — из бруса или варят из тех же профилей, что и каркас. Минимальный уклон кровли, крытой этим материалом — 10°.

Каркас для  небольшого гаража, на одну-две машины без надстроек, можно сделать из сухого бруса сечением 150*150 мм. Его предварительно обрабатывают био-защитными составами, затем — антипиренами.

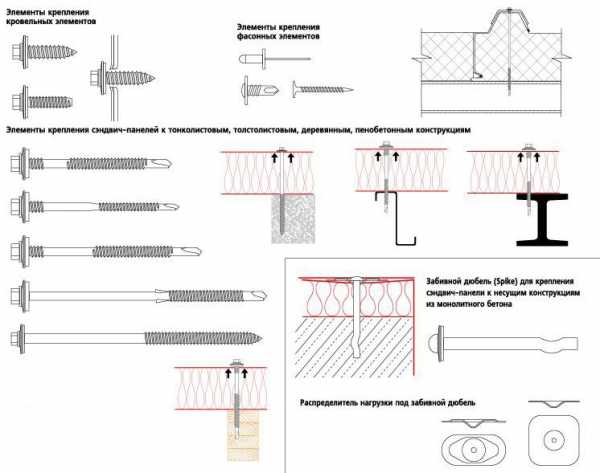

Крепят сэндвич-панели специальными самонарезными винтами (саморезами). Их делают из закаленной стали, покрывают слоем цинка. Этот крепеж имеет вдиаметр 5,5 мм и восьмигранную головку. Иногда, для обеспечения герметичности, используют резиновые уплотнительные шайбы. При их установке надо следить, чтобы шайба плотно прижималась к материалу, но винт при этом не должен деформировать наружный слой.

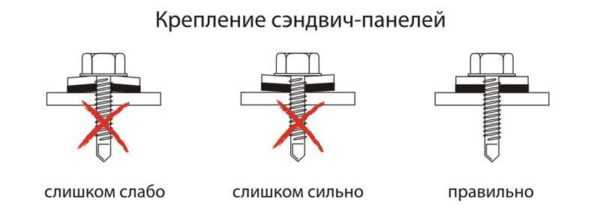

Правильная установка крепежа

При установке, винты располагают строго перпендикулярно к поверхности, не допуская отклонений, иначе велика вероятность того, что металл повредится и вода будет затекать внутрь панели, что вызовет ее разрушение.

Минимальная длинна крепежа зависит от толщины панели и приведена в таблице ниже. В общем, саморез должен вкручиваться в каркас не менее чем на 35 мм. То есть, минимальная его длинна — это толщина панели, плюс 35 мм.

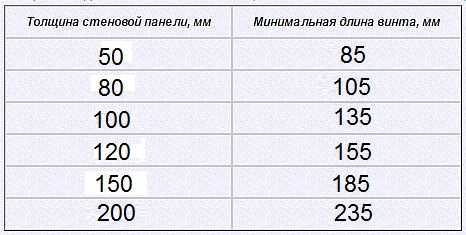

Минимальная длина крепежа для сэндвич-панелей

Количество саморезов на квадратный метр площади зависит от типа здания и ветровых нагрузок в регионе. Строя гараж из сэндвич панелей в Москве и области или в Санкт-Петербурге, достаточно вкручивать их по бокам панели с шагом в 300-400 мм.

При монтаже на металлический каркас, на стойки и поперечины приклеивается резиновая уплотнительная лента. На одной из ее сторон имеется липкий слой, защищенный полосой бумаги. Перед монтажом бумага снимается, лента наклеивается на стойки каркаса.

Способы монтажа стеновых панелей

Монтаж стеновых сэндвич-панелей может быть вертикальным и горизонтальным. Под каждый их них делают каркас с учетом особенностей крепления в каждом случае. Расстояние между стойками равно ширине выбранного типа материалов. Только первые стойки от угла имеют меньшее расстояние  (на 150 мм, если использованы стойки 150*50 мм или 150*150 мм).

При горизонтальной укладке первый лист устанавливается непосредственно на цоколь. Для лучшей теплоизоляции, под панели можно положить пенопласт или пенополистирол. Замок надо развернуть так, чтобы пазы находились снаружи. Так вода не затечет в место стыка.

При вертикальном монтаже обшивка стеновыми сэндвич-панелями начинается от одного из углов. Направление замка выбирается произвольно. Для лучшей теплоизоляции под панель тоже можно подложить пенопласт или пенополистирол.

Независимо от типа укладки, перед фиксацией листа, надо проверить правильно ли он расположен. Берут уровень и проверяют вертикальность или горизонтальность укладки. Только после этого устанавливают крепеж.

При монтаже можно устранить один из недостатков строений из сэндвич-панелей — отсутствие утепления в швах, из-за чего помещения продуваются и быстро выстывают. Для улучшения теплотехнических характеристик, в стык укладывают монтажную ленту, бутил-каучуковый шнур или тонкий утеплитель. Иногда, для обеспечения герметичности, стык промазывают герметиком. Особенно актуально это при устройстве крыши, но и для стен гаража не помешает. Во время стыковки плит важно обеспечить плотное примыкание листов друг к другу, но при этом нельзя смять теплоизоляционный материал.

После монтажа углы и боковые стыки листов прокладывают утеплителем и закрывают декоративными уголками или планками. Цвет выбирают в тон основному покрытию или контрастного цвета.

Монтаж кровли

Кровлю из сэндвич-панелей делают после обшивки стен. Мало какие из частных гаражей имеют длину более 12 метров, поэтому лучше укладывать кровельные панели целыми листами вдоль свеса. Это позволит избежать создания вертикальных швов, которые сложно сделать герметичными.

Если стропильная система собрана из металла,  на балки и прогоны наклеивается резиновый уплотнитель, затем начинают монтаж. При настиле, замок разворачивают шипом вверх — по направлению к коньку. Перед стыковкой место соединения листов промазывается силиконовым герметиком. Так обеспечивается хорошая герметизация  кровли.

При монтаже кровельных сеэндвич-панелей саморезы необходимы более длинные — ветровые нагрузки больше (смотрите таблицу ниже).

Длинна саморезов для крепления кровельных сэндвич-панелей

Также есть особенности крепления:

  • Сначала можно закрепит лист всего на два самореза. После настила всей поверхности устанавливают остальные винты.
  • Крепеж устанавливается в вершину волны, начиная с верху, продвигаются вниз.
  • По плоскости кровли шаг установки — 500 мм.
  • Вдоль свеса саморезы ставят с шагом 250 мм.
  • После закрепления всех листов, дополнительно притягивают нахлестную волну. Для этого используют саморезы с рещиновой прокладкой диаметром 4,8 мм и длиной 28 ммю Шаг установки — не менее 500 мм.

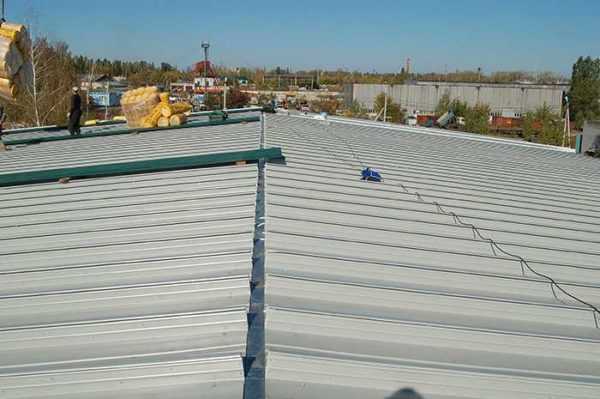

    Вертикальные стыки сложно сделать герметичными

После окончания монтажа кровельных сэндвич панелей приступают к отделке свесов и конька. Они зашиваются фасонными элементами из оцинкованного металла с соответствующей окраской. При установке важно обеспечить герметичность, для чего элементы устанавливают с перехлестом 80-100 мм. Дополнительно стыки промазываются герметиком для наружных работ.

Крепятся все дополнительные элементы саморезами диаметром 4,8 мм и необходимой длины. Обязательно использование резинового уплотнителя.

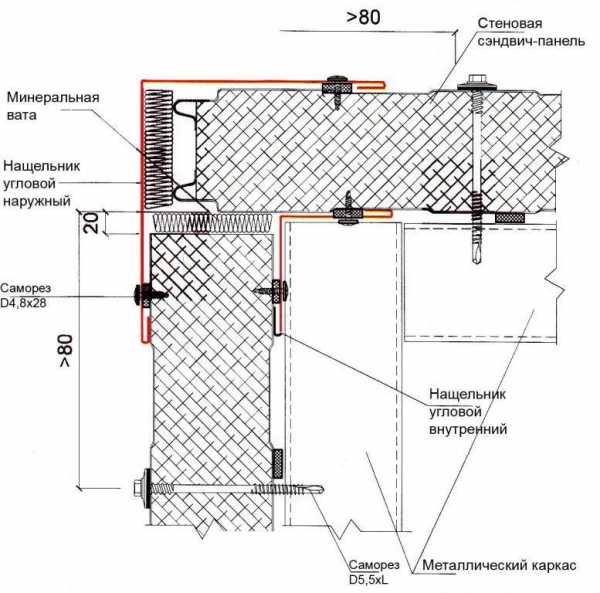

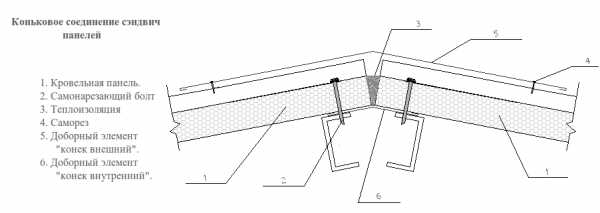

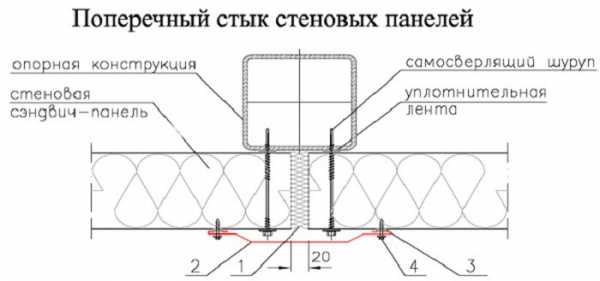

Схемы узлов

Не все можно объяснить на словах, чаще больше информации передает графическое изображение. Основные узлы, которые могут пригодится, когда вы будете строить свой гараж из сэндвич панелей, собраны в этом разделе. Все детально прорисовано и подписано.

Правила хранения и работы

Складировать сэндвич панели надо на ровной площадке. Если таковой нет, используют бруски или другой подобный материал, поверхность которого создаст ровную поверхность. Можно поставить бруски сс шагом в 1,5-2 мета, но надо следить, чтобы они находились в одной горизонтальной плоскости.

Срок службы материала зависит от целостности полимерного покрытия. Потому при хранении и во время работы старайтесь не повредить поверхность. При появлении царапин, они обезжириваются и закрашиваются ремонтными составами.

Когда строится гараж из сэндвич панелей, их местами приходится обрезать. Если теплоизоляция — минеральная (базальтовая) вата, делать это надо в респираторе. Если утеплитель — стекловата, то необходима еще  закрытая одежда, защитные перчатки и очки.

Металл резать можно ножницами по металлу (ручными или электрическими). Использование УШМ (болгарки) с диском запрещено: при разрезании металл в районе реза сильно разогревается, испаряется цинковое покрытие. В результате, через короткий промежуток времени, срез начинает ржаветь.

Гараж из сэндвич панелей: размеры и проекты

Найти готовые проекты гаражей из любого материала довольно сложно. Не всегда заказывают полноценный проект даже для строительства дома, а про надворные постройки и говорить нечего. Однако планируя гараж из сэндвич панелей, неминуемо задаешься вопросом об оптимальных размерах. Если говорить о минимуме, то считают что ширина гаража должна быть на 1 метр больше ширины машины, а длинна — на 1,5 метра. Это если планируется установка хоть какого-то оборудования. При таких размерах его можно будет поставить у задней стены. Если оборудования не будет никакого, достаточно и к длине авто добавить 1 метр.

Проект гаража из сэдвич панелей для одной машины

Если нужна смотровая яма, ее делают смещая чуть ближе к одной из стен, и обычно — к левой. С этой стороны оставляют пространство, чтобы в гараже можно было без проблем открыть двери. Чтобы при заезде было удобнее, на яму укладывают доски 40-50 мм толщины. Они без труда выдерживают любую легковую машину.

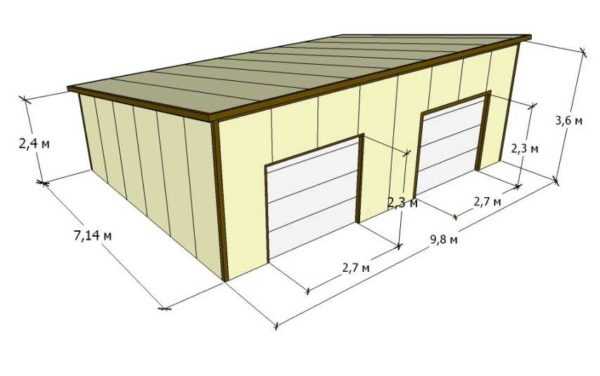

Проект гаража на два авто

Если машин две, расстояние между ними не должно быть меньше 60 см, а для комфорта лучше оставить тот же метр.



stroychik.ru

подготовка к работе, пошаговая инструкция

Качественный гараж необходим любому автовладельцу, желающему надежно защитить автомобиль от взлома и угона, а также уберечь его корпус от негативного воздействия окружающей среды. Если приобрести готовую постройку нет возможности, но в собственности имеется земля небольшой площади, можно построить гараж из сэндвич-панелей своими руками. Это несложно, быстро и довольно экономично, при этом по надежности он не будет уступать металлической конструкции.

Достоинства сэндвич-панелей

Гараж можно построить из самых разных материалов. Наиболее популярным вариантом всегда был металл: собрать конструкцию из листовой стали довольно просто, прослужит такая постройка долго и обеспечит хорошую защиту автомобиля. Однако у металлического гаража есть существенный недостаток: слишком хороший теплообмен с окружающей средой. Из-за этого зимой внутри очень холодно, а летом под прямыми солнечными лучами воздух в помещении перегревается. Чтобы находиться в гараже было комфортно, необходима правильная теплоизоляция, что усложняет строительство и делает его более дорогостоящим.

Этого недостатка лишен гараж из кирпича или бетонных блоков. Однако возводить постройку из этих материалов еще более сложно и дорого, даже составить проект самостоятельно не получится из-за большого количества нюансов. Кроме того, даже на своем участке не всегда разрешено строительство капитальных конструкций.

В большинстве случаев идеальным вариантом станет строительство гаража из сэндвич-панелей — материала, представляющего собой заранее утепленный профнастил, который имеет большую жесткость, чем гладкая листовая сталь. Его виды отличаются толщиной металла и теплоизоляционного слоя, видом утеплителя, наличием внутренней обшивки, от этих характеристик будут зависеть жесткость и защитные качества гаража.

К преимуществам сэндвич-панелей относятся такие их свойства:

  • удобство в обращении — грани панелей оснащены замковой системой, которая упрощает монтаж материала и позволяет изменять конфигурацию конструкции после завершения строительства;
  • высокая скорость монтажа — в отличие от зданий из металла, кирпича или дерева, возвести гараж из панелей можно за несколько дней;
  • небольшая масса, благодаря которой гараж не потребует массивного и дорогостоящего фундамента, а транспортировать материал и работать с ним будет проще;
  • высокие тепло- и шумоизоляционные характеристики;
  • возможность монтажа в любых условиях окружающей среды, если имеется заранее готовый фундамент;
  • устойчивость к вертикальному давлению, ветровым и сейсмическим нагрузкам;
  • защищенность от огня, биологического разрушения и коррозии;
  • экологическая безопасность;
  • отсутствие необходимости в дополнительной декоративной отделке;
  • доступность и невысокая цена.

Выбирать сэндвич-панели следует исходя из климатических условий в регионе, поскольку главное отличие между ними заключается в характеристиках утеплителя. Может использоваться базальтовая вата, стекловата, вспененный полиэтилен, полистирол или полиуретан разной толщины — эти материалы имеют разную теплопроводность, что нужно учесть при разработке проекта гаража.

Следует учитывать, что в продаже можно встретить панели, наружные слои которых выполнены из полимерных материалов или продуктов деревообработки — такие материалы имеют более низкую прочность, чем металлические, поэтому используются преимущественно при строительстве внутренних перегородок. Для возведения гаража следует использовать только сэндвичные панели из стали.

Подготовка к работе

Гараж можно приобрести в виде конструктора — комплекта, в который входят материалы для стен и кровли, ворота, крепеж, доборы, герметизирующие прокладки и другие детали. Такую конструкцию остается только собрать, и разрабатывать с нуля придется только фундамент. Однако стоимость этого варианта выше, чем при строительстве полностью своими руками, если необходимо сэкономить, придется разобраться, как составить проект гаража и что нужно подготовить для работы.

Составление проекта гаража

Хотя конструкция гаража отличается простотой, без проекта с чертежом или хотя бы эскизом не обойтись. Необходимо заранее рассчитать размеры постройки, параметры фундамента, выбрать тип крыши, вид ворот и т. д.

Классический гараж представляет собой обычную прямоугольную коробку. Изменять его форму стоит только в том случае, если требуется дополнительное пространство для ремонтных и других работ. В общем случае площадь постройки выбирается исходя из параметров автомобиля. Для седанов, универсалов и других подобных машин стандартных размеров рекомендуется строить гараж 6 x 4 м, высота от пола до нижней точки крыши — 2,5 м.

Кроме въездных ворот, которые могут быть как обычными распашными, так и более современными подъемными, следует предусмотреть отдельную входную калитку. Она может быть как встроенной в створку ворот, так и находиться отдельно на передней или боковой стене гаража. Полезным станет и окошко, даже если в помещении будет обустроено искусственное освещение: поскольку сэндвич-панели плохо пропускают воздух, окно улучшит вентиляцию.

Крыша может быть односкатной или двускатной. Сделать первый вариант своими руками проще, но угол наклона кровли в этом случае будет меньше. В регионах с большим количеством осадков зимой рекомендуется строить двускатную крышу для более эффективного схода снега и снижения нагрузки на несущие конструкции.

Поскольку небольшой гараж будет иметь сравнительно малую массу, мощный фундамент не потребуется. Если грунт на участке надежный (скалистый, гравийный, крупнозернистый песчаный), возможно строительство на ровной площадке без дополнительных конструкций. В других случаях потребуется мелкозаглубленный ленточный фундамент или основание из железобетонных блоков.

Заготовка материалов и инструментов

Строительный материал очень прост в обработке, поэтому, чтобы возвести гараж из сендвичные панелей своими руками потребуется минимальный набор режущего, крепежного и измерительного инструмента. Следует подготовить:

  • дрель и шуруповерт;
  • болгарку с режущими кругами;
  • ножовку или электролобзик по металлу;
  • рулетку, угольник;
  • гидроуровень и отвес.

Что касается материалов, то помимо стеновых и кровельных сэндвич-панелей потребуется силиконовый герметик, монтажная пена, набор крепежа (для монтажа используются специальные саморезы, дюбеля и заклепки разного вида в зависимости от типа основания). Для изготовления каркаса гаража потребуется стальной оцинкованный профиль, уголок или деревянный брус с сечением 100 x 100 мм. Соединять элементы можно болтами или сваркой.

Для строительства фундамента потребуется следующий набор материалов:

  • песок и щебень;
  • цемент марки М300;
  • доски или листы фанеры для опалубки;
  • арматура диаметром 12 мм;
  • битум или другой гидроизоляционный материал.

Чтобы готовить бетон было удобнее, следует приобрести или взять в аренду ручную бетономешалку, или строительный миксер.

Возведение фундамента

Если на участке уже имеется выровненный прочный грунт, гравийная подушка или забетонированная площадка, можно сразу приступать к строительству гаража, работа в таком случае займет всего несколько дней. Если же необходимо залить железобетонный фундамент, продолжительность стройки увеличится примерно на месяц.

Перед началом строительства участок необходимо разметить в соответствии с чертежами, используя колья и натянутую бечевку. Дальнейший процесс делится на следующие этапы:

  1. Выкапывается траншея под фундамент. Размеры ее могут быть разными в зависимости от необходимой несущей способности основания, но в большинстве случаев будет достаточно ямы шириной 0,6 м и глубиной 0,5 м. Увеличивать глубину залегания фундамента следует только при наличии нестабильного (например, болотистого) грунта.
  2. На дно траншеи насыпается песок слоем не менее 10 см в толщину. Его необходимо тщательно утрамбовать. Сверху насыпается такое же количество щебня. Эта подушка будет компенсировать расширение грунта, чтобы фундамент не выдавило из земли.

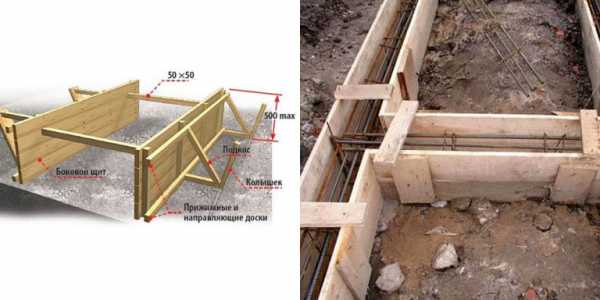

  3. Собирается опалубка из обрезной доски. Ее ширина должна равняться 0,4 м, а высота — на 0,2 м выше уровня грунта. Поскольку бетон будет выравниваться по краю опалубки, верхние грани досок должны находиться строго в одной плоскости.
  4. Изнутри опалубка укрывается гидроизоляционным материалом — плотным полиэтиленом или рубероидом. Дно траншеи также следует закрыть, сверху рекомендуется оставить запас, чтобы накрыть залитый бетон. Это необходимо, чтобы в процессе застывания материал не вбирал в себя влагу — это скажется на его прочности.
  5. Вяжется арматура. Делается две продольные сетки, состоящие из прутьев, уложенных параллельно на расстоянии 20 см друг от друга, между собой они соединяются поперечными перемычками. Одна сетка укладывается на дно траншеи, вторая закрепляется недалеко от верхнего края фундамента, соединяясь с нижней вертикальными прутьями. Соединять отрезки арматуры можно сваркой или проволокой.
  6. Готовится бетон. Классический рецепт — смешивание цемента, песка и мелкого щебня в пропорции 1:2:2, следует также учесть дополнительные указания производителя цемента, которые указываются на упаковках с сухим материалом.
  7. Бетон заливается в опалубку, протыкается прутом для устранения пузырей воздуха, верхний край разравнивается. Через сутки фундамент следует накрыть полиэтиленом. Через несколько дней, когда бетон наберет первичную прочность, можно снять опалубку и заняться заливкой пола.

Полностью железобетон застынет через 3−6 недель в зависимости от температуры окружающего воздуха. Чтобы сэкономить время, можно использовать готовые плиты. Они также укладываются в траншею, на подушку из песка и щебня, скрепляются анкерами и защищаются от влаги рубероидом. Сразу после завершения изготовления такого фундамента можно заливать пол.

Делается пол просто: пространство между грунтом и верхним краем основания засыпается песком, после чего по всей площади гаража укладывается арматура. Пол делается из бетона, изготовленного из цемента, песка и щебня в соотношении 1:3:1, залитая масса разравнивается правилом и накрывается полиэтиленовой пленкой.

Изготовление каркаса гаража

Если каркас собирается из дерева, брусья необходимо обработать антисептическими и противогрибковыми пропитками. Соединяться элементы будут металлическими уголками. Стальной профиль можно скреплять сваркой.

По сути, каркас представляет собой 4 прямоугольника из усиленных несущих стоек и цокольного ригеля, которые соединяются вертикальными и горизонтальными перемычками. Собирается конструкция следующим образом:

  1. К фундаменту прикрепляется цокольный ригель, входящий в комплект поставки сборного гаража. Фиксация осуществляется при помощи анкеров для бетона. Важно тщательно проверить горизонтальную, вертикальную ровность установки и углы между элементами ригеля — конструкция должна представлять собой идеальный прямоугольник.

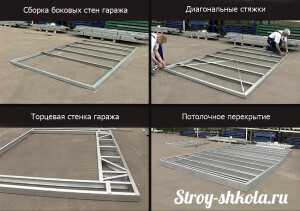

  2. Стенки собираются по отдельности на ровной поверхности, чтобы не допустить ошибок в геометрии. Сначала сооружается прямоугольник из усиленного профиля, после чего устанавливаются вертикальные ребра жесткости. Для большей надежности делаются дополнительные горизонтальные перемычки. В передней стенке необходимо оставить место для ворот, сделав их обвод из усиленного профиля.
  3. Собранные стенки вставляются в цокольный ригель, прикрепляются к нему и соединяются между собой в углах гаража.

Аналогичным образом собираются треугольные стойки крыши, которые соединяются между собой прямыми поперечинами и прикрепляются к верхним балкам стенок. Эти элементы должны изготавливаться из более прочного профиля, чтобы кровля выдерживала нагрузку от снега.

Обшивка стен и крыши

Поскольку конструкция имеет небольшую высоту, сэндвич-панели для гаража рекомендуется устанавливать вертикально. Сначала обшиваются стены, затем крыша. Все панели монтируются на внешней стороне каркаса.

Перед началом работы необходимо уложить уплотнительную прокладку из вспененного полиэтилена на цокольный ригель, чтобы внутренний слой панелей не контактировал с бетоном. Далее устанавливается первая панель, начинать монтаж следует от одного из углов конструкции. Она прикрепляется к верхнему и нижнему профилю при помощи саморезов, которые вкручиваются не менее чем в 50 мм от края панели. Перед фиксацией важно проверить вертикальность поверхности.

Последующие панели монтируются аналогичным образом, соединяясь между собой при помощи встроенных замков. В углах они монтируются встык, щель между деталями следует заполнить минеральной ватой или монтажной пеной. Это же касается щели на коньке двускатной крыши. Крыша собирается так же. Важно учесть, что края панелей должны выступать за стены на 25−30 см.

Каждый стык следует обработать герметиком, чтобы защитить утеплительный слой материала от проникновения влаги. При соединении торцов панелей без замков дополнительно потребуется монтажная пена, сверху щель закрывается листовым металлом.

После завершения монтажа углы гаража закрываются специальным стальным уголком, устанавливаются цокольные отливы, водостоки и другие доборы. Также необходимо установить ворота и вставить окна, выполнить внутреннюю отделку, и гараж будет готов к эксплуатации.

Возвести гараж из сэндвичных панелей своими руками очень просто, если внимательно следовать инструкции. Главное — проверять свою работу на каждом этапе, чтобы не ошибиться в геометрии конструкции и не ухудшить ее прочность. В результате получится теплая и крепкая постройка, в которой будет комфортно даже в сильные морозы.

sotka.guru

Рассмотрим как построить гараж из сэндвич панелей

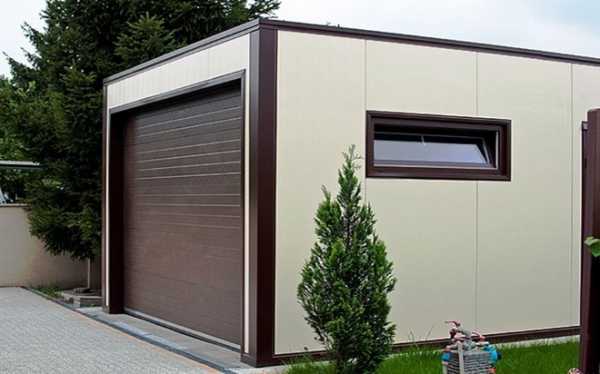

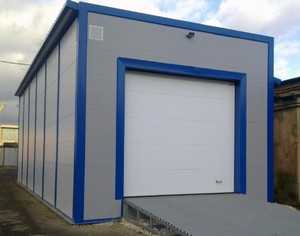

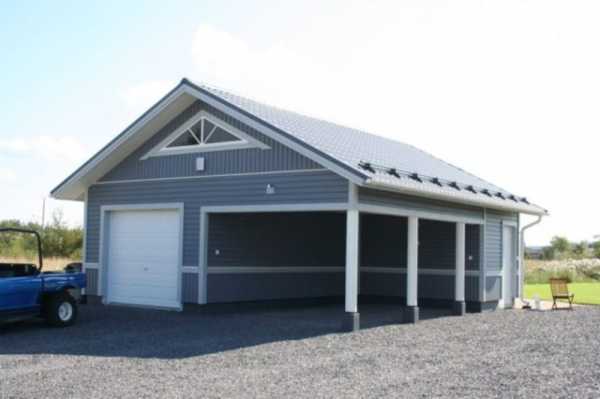

Пример гаража, построенного из сэндвич-панелей

Любой автомобилист, который любит свою машину и заботится о её сохранности, будет стараться обеспечить максимально комфортные условия для хранения транспорта. Известно, что длительное хранение автомобиля на улице под воздействием факторов окружающей среды, негативно влияет на состояние кузова и снижает сроки эксплуатации.

Если вы являетесь счастливым обладателем собственного участка, то гараж построить из сэндвич панелей стоит незамедлительно, поскольку этот вариант будет относительно не дорогим, прочным и комфортным для хранения автомобиля и проведения мелкого ремонта.

В этой статье мы детально рассмотрим процесс постройки собственного гаража из сэндвич-панелей и дадим несколько полезных советов.

Что такое сэндвич панели

Устройство сэндвич панели

Гаражи из металла долгое время были популярным решением для хранения автомобиля, однако они имели ряд существенных недостатков. Металл не сохранял тепло, и в холодное время года в нём было очень холодно. Летом, напротив, металл очень сильно нагревался, что вынуждало владельцев обустраивать дополнительное утепление, которое существенно уменьшало и без того маленькую площадь.

Кирпичные строения при должном уровне утепления являются идеальным решением, однако, цена такого монолитного гаража не всем по карману. К тому же строение очень сложное и требует привлечения компетентных специалистов, а в некоторых случаях возведение такой капитальной постройки и вовсе невозможно.

Сборные гаражи из сэндвич-панелей лишены всех упомянутых недостатков, поскольку панели выполнены в виде многослойного пирога, состоящего из двух листов профильного металла, между которыми имеется утеплительный слой из полиуретана, пенополистерола или прессованной минеральной ваты.

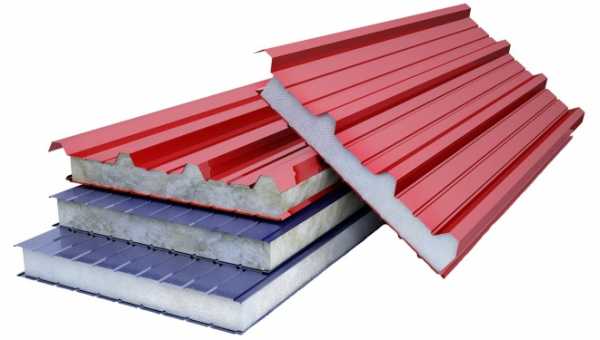

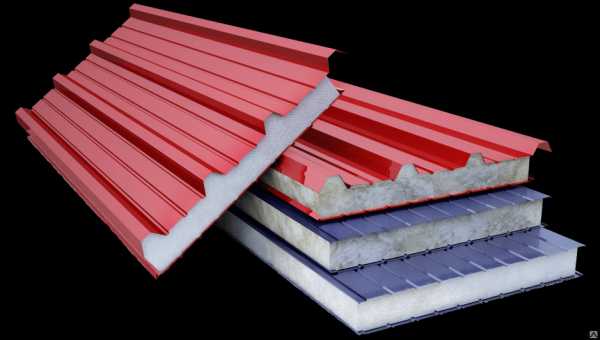

Пример стеновых и кровельных панелей

К сведению. В большинстве случаев внутренний лист панелей выполнен из ровного листа металла для удобства его монтажа на каркас, а наружная часть имеет рельефную поверхность. Кровельные панели отличаются от стеновых более крупным рельефом и специальными наплывами для герметичного соединения друг с другом, как показано на фото выше. На рынке можно встретить сэндвич панели, которые в качестве наружных слоёв имеют древесные или композитные листы, однако для постройки гаража лучше применять металлические.

Создавая проект гаража из сэндвич панелей, необходимо размеры гаража подгонять под типовые размеры панелей, для того, чтобы избежать большого количества остатков и лишних разрезов. На рынке можно встретить панели длиной от 2 до 12 метров и шириной от 50 до 120 см.

Также может быть и разная толщина, которая выбирается в зависимости от климатических условий региона. Каждая панель имеет специальные замковые соединения для герметичности стыка, а внутренний наполнитель служит теплоизоляцией и гараж не нуждается в дополнительном утеплении.

Другими словами, это уже готовая часть стены, которая просто устанавливается на каркас и не требует дополнительной облицовки.

Преимущества гаражей из сэндвич-панелей

Быстровозводимые гаражи из сэндвич панелей обладают целым рядом преимуществ, которые выгодно отличают их от других типов строений.

К таким преимуществам можно отнести:

  • Терморегуляция. Панельные гаражи удерживают тепло в зимний период, а в летнее время сохраняют прохладный климат в помещении.
  • Звукоизоляция. Чем толще панель, тем выше уровень звукоизоляции. Работающий двигатель или шумные ремонтные работы не будут тревожить соседей.
  • Легкость материала. Панели отличаются маленьким удельным весом, что существенно ускоряет скорость постройки и не требует использования спецтехники. Это же качество делает лёгким всё строение, что позволяет не делать массивный фундамент, как при постройке гаража из кирпича.
  • Строительство гаражей из сэндвич панелей может проводиться в любое время года, так как материал не имеет усадки и тепловых расширений. Исключением является только создание фундамента под гараж.
  • Сэндвич панели имеют высокую пожарную безопасность и являются экологически чистым материалом. Металлические листы имеют полимерное покрытие, защищающее их от коррозии.

К сведению. Панели имеют большое разнообразие цветовых исполнений и рельефного рисунка, что позволяет вписать постройку в любой ландшафтный дизайн. При покупке материала к нему прилагается инструкция по правилам монтажа сэндвич панелей, следование которой существенно упростит и ускорит процесс постройки.

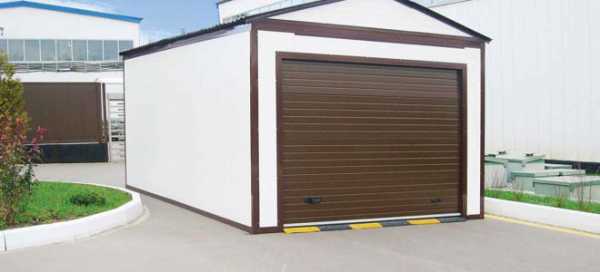

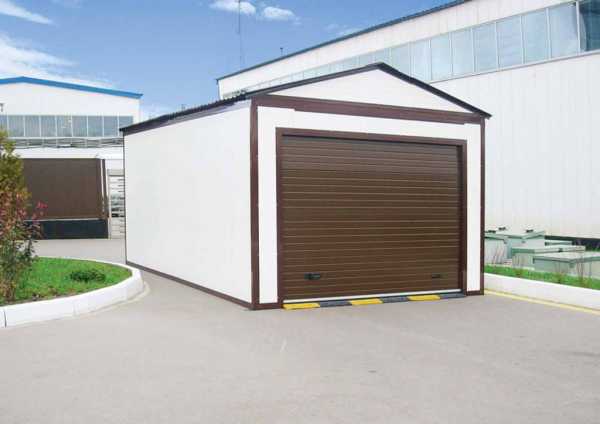

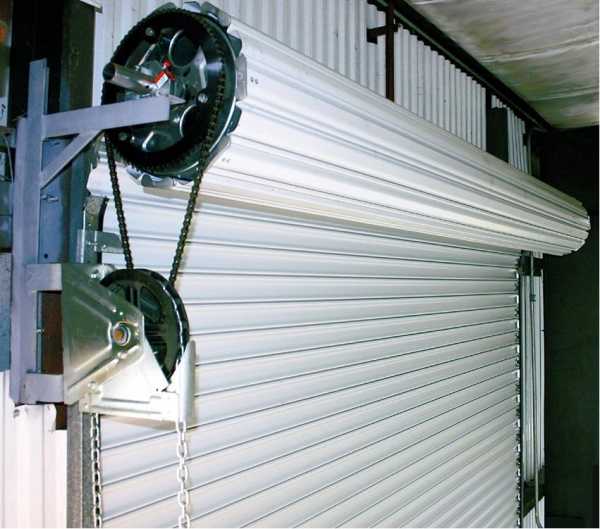

Роллетные ворота для гаражей из сэндвич-панелей

Проектируя гаражи сборные из сэндвич панелей, лучшим вариантом для ворот будет роллетная конструкция (см. Роллеты в гараж: их цена и качество), которая имеет маленький вес и существенно экономит пространство. При необходимости роллеты всегда можно оборудовать дополнительным электроприводом с дистанционным управлением.

Подготовка фундамента для будущего гаража

В качестве основания под будущий гараж можно использовать ленточный или монолитный фундамент (см. Как залить фундамент под гараж: делаем правильно). Если поверхность пола внутри гаража планируется делать из бетона, то лучше сразу заливать монолитный фундамент.

Поскольку сендвичные панели для строительства гаража имеют легкий вес, то строение в общем получается не тяжелым и массивного ленточного фундамента не требуется. Для создания монолитного фундамента требуется вырыть котлован по форме будущего гаража на глубину 40-50 см и плотно утрамбовать грунт.

Затем на дно котлована укладывается песчаная подушка в 10 см, следом укладывается слой щебня в 10 см и тщательно утрамбовывается. Песчано-гравийная подушка служит компенсатором при подвижках грунта в результате его промерзания или намокания, что существенно снимает нагрузку с монолитной плиты.

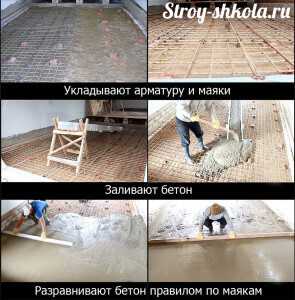

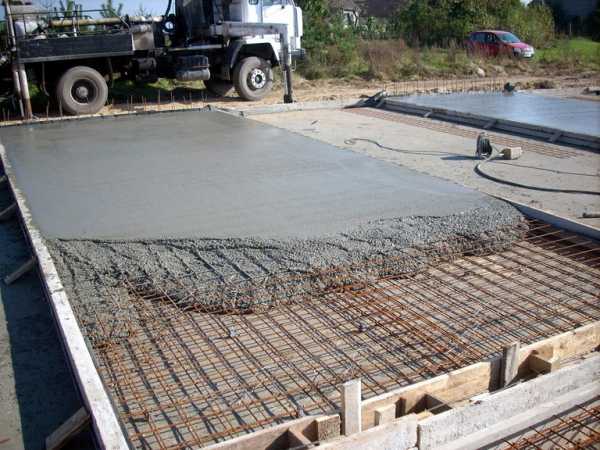

Заливка монолитного фундамента для гаража

Затем в котлован устанавливается опалубка, которая будет на 15-20 см выше поверхности участка, для того, чтобы талая вода не попадала в помещение гаража. После опалубки устанавливается металлическая армированная сетка, которая изготавливается из прутьев диаметром 8-10 мм. После чего она заливается бетоном, как показано на фото выше.

Важно. При укладке армирующей сетки прутья связывают между собой монтажной проволокой. Сварку применять нельзя, поскольку фундамент будет испытывать деформационные нагрузки и сварка лопнет. Перед тем, как построить модульный гараж из сэндвич панелей на монолитном фундаменте, проведите разведку местности на наличие и уровень грунтовых вод. Если грунтовые воды высокие и есть вероятность подмыва фундамента, то перед укладкой песчано-гравийной подушки необходимо проложить слой гидроизоляции из плотной монтажной плёнки с напуском на стены котлована.

Установка каркаса для сэндвич панелей

Устанавливают сэндвич панели для гаража на специально подготовленный каркас, который может быть выполнен из дерева или металла (см. Металлический каркас для гаража своими руками).

Итак:

  • В деревянном каркасе применяется брус 10х10 см или более, в зависимости от площади гаража. Для крепления брусьев между собой используются уголки из оцинкованного металла и саморезы по дереву.
  • Металлический гараж возводят из стальных профилей. Можно использовать металлические трубы или уголки, а также П-образные оцинкованные профили. Соединяют металлический каркас при помощи сварки, а в разборном варианте при помощи болтовых соединений. П-образный профиль скрепляется специальными шурупами по металлу.

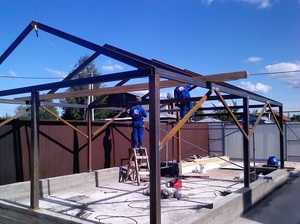

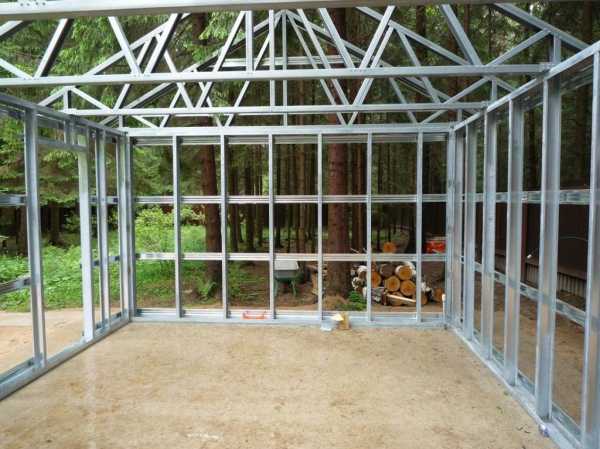

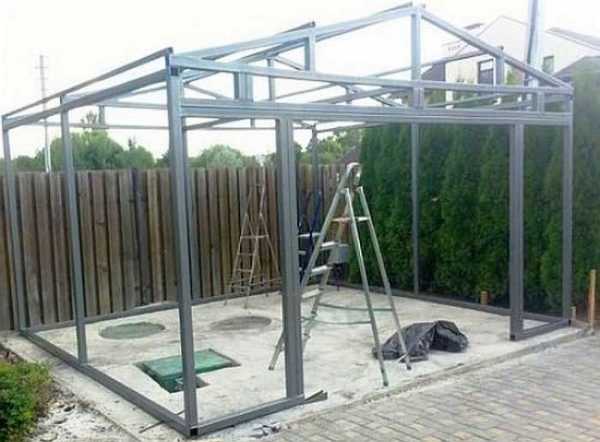

Пример металлического каркаса из П-образного профиля

Строительство из сэндвич панелей гаража начинается с установки закладного профиля на фундаменте, который называется ригель. Ригель устанавливают на расстоянии 10-15 см от края плиты и крепят у фундамента при помощи специальных дюбелей.

Важно. Установка первого ригеля является самым важным этапом, поскольку от него зависит правильная геометрия всего строения. Ригель должен быть максимально выверен по горизонтали, и при необходимости производится установка специальных подкладок. Между ригелем и фундаментом монтируют ленту гидроизоляции из вспененного полиэтилена или рубероида, как показано на фото ниже.

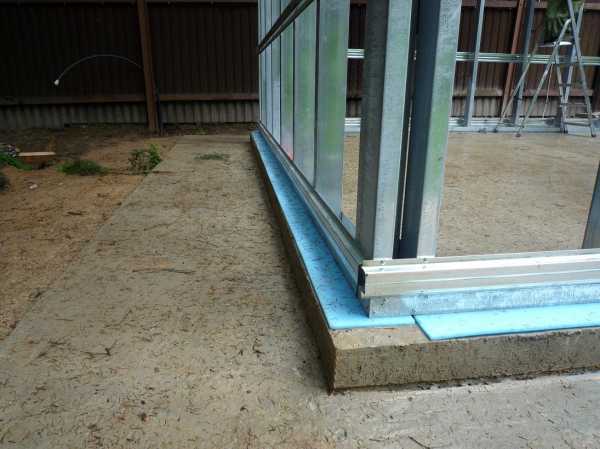

Гидроизоляционная лента между фундаментом и каркасом

Важно. Если каркас делается из деревянного бруса, то в этом случае ригель перед укладкой необходимо обработать специальными пропитками, которые защитят дерево от гниения и воздействия влаги. Обратите внимание на отступ в 10-15 см от края стяжки, который предусмотрен для толщины сэндвич-панелей. При заливке стяжки она должна быть на 10-15 см больше по периметру, чем размер гаража.

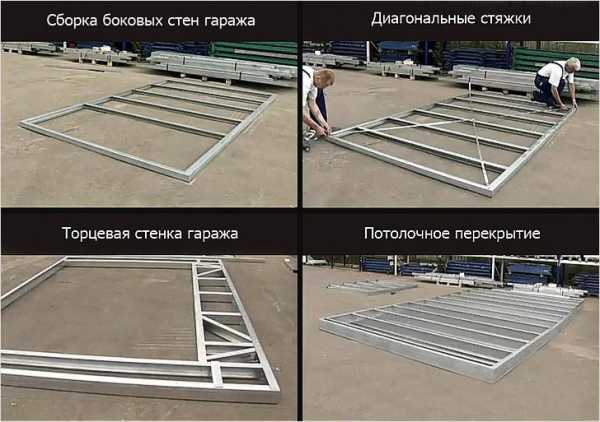

Сам каркас состоит из жестких прямоугольников для каждой стены с дополнительными ребрами жесткости. Угловые стойки должны быть усилены. Для крыши изготавливаются фермы и устанавливаются на уже готовый стеновой каркас. Примерная схема каркаса показана на изображении ниже.

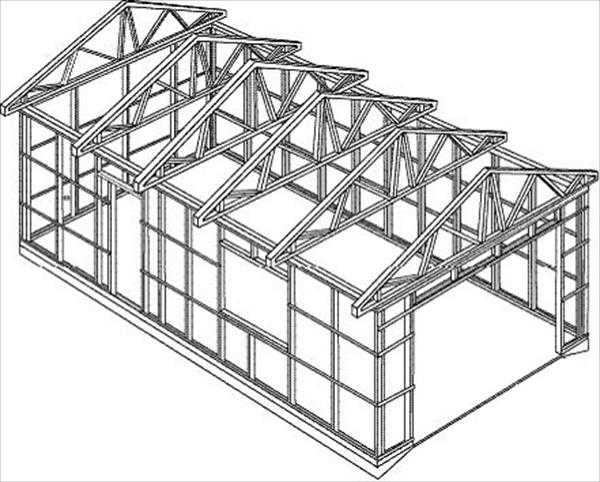

Схема каркаса из металлического профиля для гаража

Важно. Осуществляя строительство гаража из сэндвич панелей на каркасе, особое внимание уделите тем частям, на которые будет повышенная нагрузка, таким как проём для ворот, угловые стойки. Верхний горизонтальный профиль, на котором установлены фермы. Расстояние между ребрами жесткости выбирается в зависимости от ширины сэндвич-панелей таким образом, чтобы стык панелей приходился на ребро и была возможность надёжно его зафиксировать шурупами.

Сборку можно проводить как по месту, так и каждую секцию отдельно. Модульный вариант позволит быстрее и точнее сделать каркас, если рядом есть ровная поверхность для его сборки.

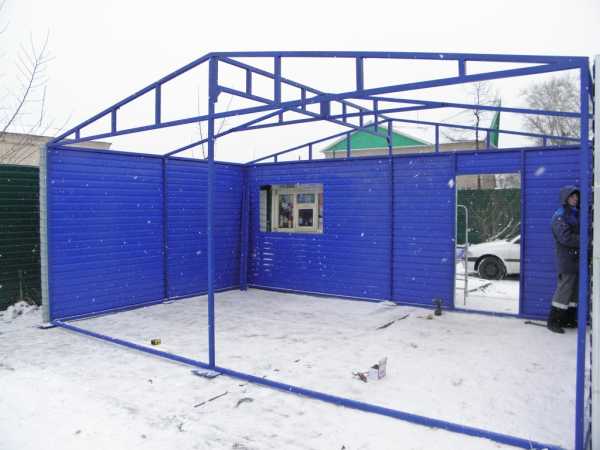

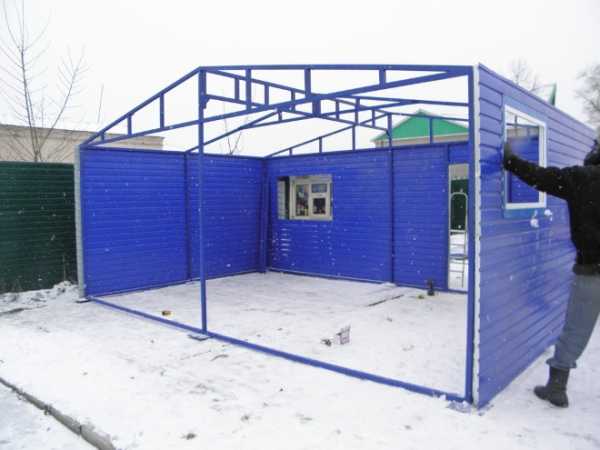

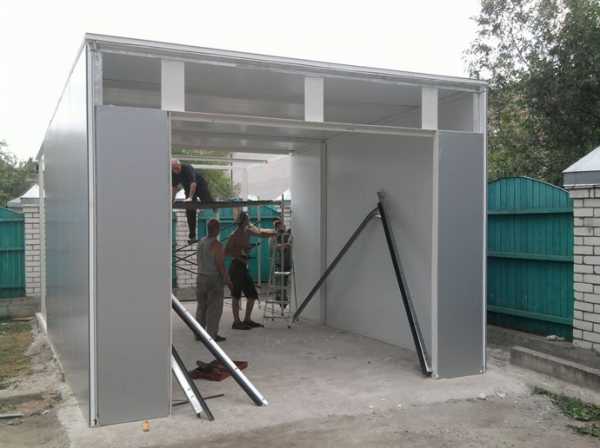

Установка сэндвич панелей на каркас

Постройка гаража из сэндвич панелей может проводиться как в горизонтальном, так и в вертикальном варианте размещения панелей, но чаще всего используется именно вертикальный метод, поскольку так легче стыковать панели между собой и они не испытывают нагрузки друг на друга.

При установке первой панели в месте её контакта с поверхностью фундамента укладывают специальную изоляционную ленту, как показано на фото ниже. Эта лента служит гидроизоляцией и одновременно даёт небольшой зазор для теплового расширения панели.

С наружной части стыка устанавливают специальный отлив, который отводит стекающую воду за пределы основания.

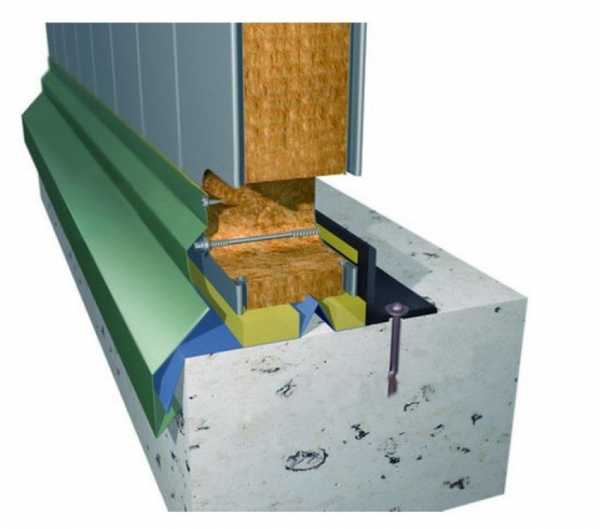

Пример установки панели на фундамент

При креплении панелей к каркасу используют специальные шурупы, которые имеют резьбу в начале шпильки и возле основания шляпки. На конце шурупов обычно имеется специальный бур, для крепления к металлическому каркасу, а для крепления к деревянному каркасу бур не используется.

Элементы крепления сэндвич-панелей к каркасу и между собой

Панели соединяют между собой специально предусмотренным замковым соединением, которых существует несколько разных видов. Собирая гараж из сэндвич панелей своими руками, необходимо потренироваться с прилагаемым усилием для закручивания шурупа. Если сильно передавить, то шуруп продавит панель и нарушит герметичность соединения.

Монтаж всегда начинается со стеновой угловой панели, и от правильности её установки зависит весь дальнейший набор. Для удобства монтажа и временного фиксирования панелей можно использовать специальные струбцины.

Если панели не имеют замковых соединений, то в месте их стыка устанавливается уплотнительная резина (1) и закрывается стыковочной декоративной планкой (2). Для крепления стыковочной планки применяют шурупы по металлу (4) с уплотнительной резинкой (3), как показано на фото ниже.

Пример стыковки панелей без замкового соединения

В местах угловых соединений панели устанавливают вплотную друг к другу и между ними прокладывают изоляционный материал, после чего стык закрывают декоративной накладкой, как на изображении ниже.

Пример угловой стыковки сэндвич панели

Если монтируется гараж сборный из сэндвич панелей с установкой двухскатной крыши, то кровельные панели монтируют также, как и стеновые. В месте конькового соединения делают тепловой зазор в 2-3 см, который заполняется минеральной ватой и закрывается декоративной накладкой.

Пример стыковки кровельных сэндвич панелей

По периметру крыши на краях кровельных панелей монтируют отливы для отвода дождевой воды за пределы фундаментного основания. На этом сборку можно считать оконченной и приступать к монтажу гаражных ворот.

Полезные советы

Когда строим гараж из сэндвич панелей, необходимо помнить несколько важных правил:

  • Все панели имеют защитную плёнку, которая снимается только после полной сборки гаража.
  • Старайтесь не повредить краску на наружной металлической части панели, поскольку в месте повреждения металл начнёт ржаветь.
  • В процессе монтажа не опирайте на панель лестницу и другие предметы.
  • Для раскроя панелей применяйте болгарку с отрезным диском по металлу.

На этом теоретическую часть можно считать оконченной, а для закрепления полученных знаний рекомендуем просмотреть видео материал в конце статьи.

1pogarazham.ru

Гараж из сэндвич-панелей — сборка своими руками, фундамент, видео

гараж из сэндвич-панелейНадежное укрытие для своего автомобиля можно сделать быстро и, главное, недорого, к тому же строение будет выглядеть весьма привлекательно и эстетично. Мы предлагаем вашему вниманию рассмотреть вариант постройки гаража из сэндвич-панелей самостоятельно.

Что представляет собой сэндвич панель

виды сэндвич-панелейСэндвич-панель — это строительный материал с двух-трехслойной структурой (пирог): один-два листа и утеплитель. В трехслойном «пироге» листы посредством горячего или холодного прессования склеивают между собой утеплительный материал. Двухслойная структура — лист плюс утеплитель.

Листы могут быть сделаны из металла или ДВП, ДСП, пластика. В качестве утеплителя используют:

  • минеральную вату;
  • пенополиуретан;
  • пенополистерол;
  • стекловолокно.

Не каждый из представленных материалов подходит для постройки гаража. Металлические сэндвич-панели в любом строительстве используются чаще, а для возведения гаража — это один из лучших вариантов. К тому же материал выпускают как кровельный, так и стеновой, то есть можно сделать: стены, ворота и потолок, используя только сэндвич-панели.

структура сэндвич-панелейДля быстрого возведения, пожалуй, это лучший материал. Когда идет постройка здания со сложными архитектурными формами, то сэндвич-панели изготавливают непосредственно на объекте. Сделанные своими руками сэндвич-панели из профнастила значительно снижают стоимость проекта — это известно каждой строительной компании.

Начало самостоятельного строительства

установка ленточного фундаментаКаким бы легким не планировался будущий объект, под него нужно возводить надежное основание. Фундамент для сэндвич-панелей при строительстве гаража обычно делается ленточный мелкозаглубленный.  Основанием могут также служить уложенные в траншеи бетонные блоки. Сложный, неустойчивый грунт требует более мощного основания. Когда грунт ненадежен, то быстровозводимые гаражи из сэндвич-панелей устанавливают на монолитную плиту.

Строительство ленточного фундамента — пошаговая инструкция:

  1. Разметка участка с помощью шнура и вбитых колышков.
  2. Вырыть траншею, размер: глубина — 30 см., ширина— 30 см.
  3. Засыпка песчанной подушки — 10 см, утрамбовывание.
  4. Укладка гравия — 10 см, утрамбовывание.
  5. Изготовление деревянных щитов для опалубки.
  6. Установка щитов посредством распорок и укосов, придаем ровное расположение опалубки в траншее.
  7. Изготавливаем одно-двухрядную арматурную конструкцию (подойдут прутья размером 10-12 мм).
  8. Опустив и закрепив сваренную арматуру, заливаем бетон.

ленточная опалубкаБетон окончательно застынет через три недели. Для придания максимальной прочности, фундамент каждый день поливают водой (железят).

Желательно, чтобы каркас из арматуры не касался дна траншеи, для этого под него можно подложить кирпичи, добившись одинаковой высоты по всему периметру.

Перед установкой щитов опалубки, края в траншеи выровнять, подрезая лопатой. Песок и гравий перед трамбовкой смачивать водой.

Строительство монолитного фундамента под гараж из сэндвич-панелей

устройство монолитного фундамента

Пошаговая инструкция:

  1. Вырыть котлован, глубина до 35 см.
  2. Засыпать слой песка до 10 см.
  3. Засыпать слой гравия до 10 см.
  4. Устанавливаем щиты по периметру котлована.
  5. Связываем арматуру проволокой с ячейкой 30х30 см, сделать 2 решетки по размеру опалубки.
  6. Уложить обе решетки в котлован, между дном и решетками установить кирпичи.
  7. Заливаем бетон, выравниваем, поливаем фундамент каждый день.

Каркас под сэндвич-панели

каркас гаражаКаркас гаража можно исполнить двумя способами: сделать деревянную обрешетку с брусом размера 100х100 мм. или применив стальной оцинкованный профиль, в виде уголка или П-образной формы.

При использовании древесины, необходимо ее обработать антисептическими средствами. Брусья крепятся между собой стальными пластинами-накладками, которые вкручивают шурупами.

П-образный профиль продается в строительных магазинах в комплекте панельного гаража.

Перед установкой каркаса фундамент следует накрыть гидроизоляцией. В качестве материала можно использовать рубероид, который уложить в два слоя.

Посредством анкеров и специальных дюбелей по периметру фундамента крепится цокольный ригель. Этот этап должен быть точно выверен, от горизонтального баланса будет зависеть правильная геометрия конструкции.

На следующем этапе устанавливают вертикальные усиленные стойки, начинать нужно с углов. Усиленные стойки закрепляют также в проем ворот. Между ними ставят промежуточные стойки с шагом от 50 до 80 см. Следует помнить, что в стальных конструкциях шаг между стойками не должен превышать 3-х метров.

Каждая стенка каркаса собирается на земле в горизонтальном положении. Затем собранные элементы закрепляют к угловым стойкам, к ригелю и между собой.

По этому же принципу собирается каркас на крышу. После проверки каркаса на прочность, приступают к сборке сэндвич-панелей гаража.

Монтаж стеновых и кровельных сэндвич-панелей

типы замков крепления панелейСэндвич-панели устанавливаются в вертикальном положении. Панель крепится к верхнему и нижнему профилям саморезами шагом не меньше 50 см. начинают с какого-нибудь угла, выравнивая сэндвич-панель по отвесу. Необходимо создать первой панели строго вертикальное положение, ведь от этого будет зависеть положение всех четырех стен. Соединительные элементы — замки в сэндвич-панелях бывают разных типов, места соединения промазывают силиконовым герметиком.

ФЭ-1 Элемент защитит углы от внешних факторовСтыки между панелями при необходимости скрепляются металлическими накладками. Угловые стыки закрывают деталью, называемой — фасонный элемент.

После устройства всех сэндвич-панелей проводятся изоляционные работы. По периметру устанавливают отлив и нащельник, пустоты заполняются монтажной полиуретановой пеной или герметиком.

После установки сэндвич-панелей на стены, следует удалить с них защитную пленку. До монтажа снимать пленку не рекомендуется. Можно повредить поверхность деталей, что впоследствии приведет к коррозии.

Установка сэндвич-панелей на крыше выполняется точно так же, как и на стены и начинают с нижнего края. И не имеет особого значения двухскатная кровля или крыша представляет собой площадку с уклоном. Закрепляются детали к фермам к верхнему гребню волны. Каждый стыковочный шов промазывается герметиком, ведь это крыша, поэтому дополнительно все стыки закрывают защитными декоративным накладками.

Чтобы не помять панели, при монтаже крыша застилается деревянным настилом. Если в качестве утеплителя в сэндвич-панелях встроена минеральная вата, то установка водостока обязательна. Потолок в гараже можно сделать также из сэндвич-панелей. В этом случае тепло дольше будет сохраняться внутри помещения. Сделав обрешетку на потолок, прикрепить к ней сэндвич-панели, а места стыков потолка со стеной загерметизировать монтажной пеной.

При подрезании использовать «болгарку» не рекомендуется. От нагрева нарушается антикоррозийное покрытие сэндвич-панелей.

Для подрезки применяют электролобзик, у которого меньше оборотов, чем у «болгарки». Если все же покрытие нарушено, то закрасьте поврежденные места масляной краской.

Оказывается, нет ничего сложного в создании гаража из сендвичных-панелей своими руками, стоит всего лишь начать и действовать как описано в этой статье.

Видео о самостоятельном строительстве гаража

glav-dacha.ru

Гараж из сэндвич панелей своими руками: этапы + инструкция!

Перед началом возведения любого сооружения, будущие владельцы должны продумать общий вид (дизайн) и подобрать проект, по которому в дальнейшем и будет проходить стройка. Если Вы строите гараж из сэндвич панелей своими руками самостоятельно, то можно просто заказать или скачать готовый чертеж.

Это важно! Перед скачиванием проекта убедитесь в наличии всех необходимых размеров на плане, разрезов, выверенных по осям фасадов и описания тех материалов, которые указаны на чертежах.

После выбора размеров и проекта можно начинать строительство гаража из сип панелей – закапаете комплект сборных панелей, подручный инструмент и все необходимые материалы, описанные в смете. Обязательно проверьте, чтобы в состав комплекта входил металлический каркас, материал обшивки стен и кровли, крепежные элементы для соединения с фундаментом и набор герметичных прокладок.

Далее в статье рассмотрим те этапы, которые Вам необходимо пройти, чтобы построить гараж из сэндвич панелей своими руками.

Подготовка площадки и фундамента для гаража из сэндвич панелей

Фундамент для гаража из сэндвич панелей

Каркас гаража из сэндвич панелей вместе с кровлей весит значительно меньше, чем металлические или блочные боксы. Поэтому массивное бетонное основание под данный тип гаража не требуется. Многими специалистами в принципе оспаривается необходимость сооружения фундамента под каркасный гараж. Они предлагают соорудить площадку по следующему плану:

  1. Выровнять площадку (с помощью слоя земли и песка),
  2. Засыпать ее 5-10 см слоем гравия и щебня,
  3. Вывести дренажные трубы,
  4. Залить по контору опалубки все бетоном.

Но если Вы не хотите, чтобы через 3-5 лет в собранном своими руками гараже из сендвичных панелей не подмыло углы, то задумайтесь о заливке традиционного ленточного фундамента. Его можно легко сделать самостоятельно – нужно лишь придерживаться следующего плана:

  • 1 этап — подготовка места под будущее сооружение.

Выбираете максимально ровную поверхность на территории участка. Делаете разметку осей по плану. После этого снимается верхний (черновой) слой земли и с помощью песка разравнивается площадка. Далее нужно выкопать траншею размером 50 на 60 см (глубина и ширина траншеи соответственно). Остается только засыпать выкопанное пространство песком мелкой фракции слоем в 20 см и хорошо его утрамбовать. Можно переходить к следующему этапу подготовки площадки для гаража из сип панелей своими руками.

Соединение фундамента с каркасом

  • 2 этап — установка опалубки.

Для опалубки Вам потребуется закупить 2-3 см нестроганую доску. Доски в 1 слой обкладываете во всю длину выкопанной траншеи с обеих из сторон. На дне закрепляете теми же досками рулон полиэтиленовой пленки. Она необходима для выполнения гидроизоляционных функций.По окончанию установки опалубки необходимо в соответствии с чертежи произвести раскладку и связку арматуры. Обвязку всех элементов друг с другом проводят при помощи мягкой проволоки или жгутов.

Совет! Если Вы хотите значительно сэкономить на строительстве гаража из сэндвич панелей своими руками, то вместо металлической арматуры можете использовать стеклопластиковую. Она обладает повышенными характеристиками прочности на растяжение и абсолютно не подвержена коррозии или гниению. По стоимости выходит в разы дешевле металла, а за счет малого веса нет необходимости тратиться на доставку и разгрузку.

  • 3 этап — подготовка раствора для заливки бетонного основания.

Легче всего будет заказать машину с бетонной смесью маркой не меньше M100. Но так как мы решили строить гараж из сип панелей своими руками, то и бетон будем делать самостоятельно. Для этого возьмите металлический лист длинной 2 метра и шириной в районе 1 метра. На него добавьте исходные материалы исходя из соотношения – на одну лопату цемента нужно добавит две лопаты песка и мелкой щебенки.

Сначала всухую перемешиваем ингредиенты и начинаем понемногу добавлять в получающуюся смесь воду. Постоянно перемешивайте раствор до растворения всех материалов и доведения смеси до густой консистенции. Не уверены, что сможете хорошо перемешать? Приобретите в аренду бетономешалку и добавляйте все материалы прямо в нее.

  • 4 этап — заливка бетоном армированной опалубки.

Аккуратно ровным слоем заливаете бетонным раствором траншею на всю глубину. Не забудьте по окончанию работ выровнять поверхность верхнего слоя и укрыть его сверху оставшимися досками. Через пару дней полейте фундамент водой – это обеспечит схватывание связующего и повышение прочности основания.

Заливка бетонных полов для гаража из сип панелей

После того, как ленточный фундамент схватился и стал прочным можно приступить к заливке полов. Для этого расстояние между стенок ленты необходимо засыпать и выровнять песком. Сверху на слой песка укладывается, связанная ранее, армированная сетка. Толщина прутьев у сетки чаще всего составляет не больше 10 мм.

Важно! Для того чтобы сетка не опустила ниже уровня утрамбованного песка, по краям ленты предварительно закрепляем битые кирпичи или направляющие. Они будут задерживать сетку на нужной высоте.

Если не хотите получить перекосов, то обязательно выставьте по всему периметру будущего гаража маячки – быстро выровнять их можно с помощью длинного уровня или прямой 2-ух метровой доски. Раствор для полов готовится по тому же соотношению, что и для фундамента. Единственная разница кроется в консистенции – воды в растворе должны получиться больше. Благодаря заливному полу Вам не придется устанавливать лаги и выравнивать напольное покрытие после перекосов.

Как правильно сделать каркас для гаража из сэндвич панелей?

Сборка конструкции для SIP панелей

Несмотря на то, что мы строим гараж из сэндвич панелей с нуля, стеновой комплект Вы должны заказать на заводе. Обязательно перед проведением работ проверьте соответствие размеров, формы и цвета панелей заказанному варианту.

Каркас для сэндвич панелей для гаража состоит из вертикальных стоек и горизонтальных перемычек между ними. Комплект несущих и усиленных стоек должен располагаться в углах конструкции. Также дополнительное усиление требуется для обвода гаражных ворот. Промежуточные опоры располагаются между стойками равномерно с шагом 50-80 см.

Внимание! Шаг до 1 метра устанавливается для профилей из оцинкованного металла. Если Вы решили каркас гаража из сэндвич панелей делать на основе стального проката, то можно увеличить шаг установки до 2-2,5 м.

Сборка стен под sip панели для гаража

Соединяют каждую стенку отдельно. При этом сначала все элементы свариваются на земле в горизонтальной плоскости. Только после проверки вертикальности и перпендикулярности всех элементов происходит возведение и монтаж “коробки”. Для этого достаточно будет закрепить каждую стенку к цокольному ригелю и друг с другом по углам.

Сборка каркаса под кровлю

Сборка каркаса из сэндвич панелей

При выборе односкатной крыши необходимо дополнительно между вертикальными стойками сварить прямые поперечины. Если кровля двухскатная – обязательно устанавливают усиленные фермы в виде треугольных конструкций.

Для кровли строительство каркаса сэндвич панельных гаражей производят на основе широкого стального профиля. Это позволит обезопасить крышу в зимнее время – именно зимой кровля испытывает дополнительную нагрузку в виде слоя снега. Профиля соединяются поочередно в прямоугольник и их дополнительно необходимо усилить ребрами жесткости. Крыша устанавливается на каркас для стен с помощью стандартных саморезов.

Соединить все элемента каркаса гаража из сэндвич панелей своими руками фото и видео материалы помогут лучше всего. На видео рассказаны все нюансы и ошибки при монтаже конструкции. Как только сборка каркаса закончена, то его обязательно проверяем на прочность и переходим к установке самих сип панелей.

Обшивка конструкции гаража из сэндвич панелей своими руками

Обшивка сэндвич панелями

Начинается обшивка с торцевой стены. Первую панель Вам необходимо уложить ровно на каркас и закрепить с помощью саморезов или шпилек в верхнем углу. Затем выравниваем положение листа по отвесу и окончательно фиксируем. Закрепление панелей между собой происходит за счет встроенных замков, которые расположены на поверхности кромки.

Важно! Чтобы избежать промерзания швов между блоками листов укладывайте в промежутке силиконовый уплотнитель. Также не забудьте закрепить струбцины, которые защитят панели от расширения или сужения при перепаде температур.

На этом процесс того, как построить гараж из сэндвич панелей может считаться законченным. Вам останется в готовое сооружение лишь добавить окна, гаражные ворота и обустроить само помещение. Видео гаража из сип и сэндвич панелей своими руками поможет наглядно увидеть все описанные этапы. Желаем Вам удачной стройки и хорошего настроения!

garazhtyt.ru

Как построить гараж из сэндвич панелей своими руками

Отсутствие гаража является наболевшей темой у 90% автовладельцев. Те же, кому посчастливилось обзавестись земельным участком для заветной постройки, не всегда могут самостоятельно определиться с материалом. Традиционно для строительства гаража применяется металл и кирпич, однако, не всех устраивают теплоизоляционные свойства первого и дороговизна сборки второго. Выходом в таком случае может стать гараж из сэндвич панелей, которые обладают рядом преимуществ. Далее поговорим о них подробнее.

Характеристика материала

Прежде всего, конструкция гаражей из сэндвич-панелей может похвастать скоростью своей установки: готовое строение собирается за пару суток. Это обусловлено характерными особенностями многослойной сборной панели, в состав которой входят следующие компоненты:

  • Профилированный лист в качестве наружной обшивки;
  • Утеплитель, завернутый в металлическую обшивку внутри панели.

В качестве утеплителя может использоваться полиуретановый слой, пенополистирол или прессованная минвата. Металлическая обшивка внутреннего листа отличается своей ровной поверхностью, в то время как наружный лист обладает рельефной фактурой.

Обратите внимание. Сэндвич панели для кровли гаража отличаются еще более фактурным рельефом, герметичное же соединение их обеспечивают эргономичные наплывы.

Преимущества панельных изделий

Сэндвич панели

  • Легкость материала. Вес панелей довольно незначительный, что позволяет значительно ускорить темпы постройки. Также это избавляет автовладельца от необходимости делать глубокий фундамент, поскольку гаражи из сэндвич-панелей характеризуются своей легкостью и не требуют применения спецтехники. Кирпичное же строение, наоборот, во всем этом нуждается;
  • Широкий ассортимент продукции может похвастать практически любыми размерами и формами. Так, длина панелей может варьироваться от 1 до 12 м;
  • Диапазон цветов и текстурных рисунков изделий позволяет выбрать приемлемый оттенок для данной местности, не требующий дополнительной отделки;
  • Терморегуляция. Гаражи из сэндвич-панелей хорошо удерживают тепло в помещении зимой, а в летний период обеспечивают владельцу приятный прохладный климат;
  • Звукоизоляция. Чтобы иметь возможность беспрепятственно проводить ремонтные работы и не оглядываться на беспокойных соседей, рекомендуется устанавливать панели с большей толщиной. Уровень звукоизоляции тогда будет максимальным и не позволит шуму их потревожить;
  • Металлическая обшивка панелей гарантирует пожарную безопасность строению, а сами по себе изделия являются экологическим продуктом. Наилучшими характеристиками в этом плане обладает базальтовый утеплитель, способный выдерживать температуру открытого огня длительное время;
  • Полимерное покрытие защищает обшивку от возникновения коррозии;
  • Строительство гаража из сэндвич панелей возможно проводить как летом, так и зимой, поскольку конструкционный материал обходится без усадки или теплового расширения;
  • Небольшое количество строительного мусора после проведения всех работ;
  • Долгий срок службы, не менее 25 лет при соблюдении технологии;
  • Гараж, построенный из панелей своими руками, значительно сэкономит его владельцу средства, поскольку требует на порядок меньше трудовых и финансовых затрат, чем капитальный из кирпичного материала;
  • Вместе с материалом в комплекте полагается инструкция с правильной технологией монтажа, следуя которой несложно построить гараж своими руками в короткие сроки;
  • Готовое строение легко демонтировать, если требуется установить его в другом месте.

Этапы строительства

Четко определенная последовательность действий должна ответить на вопрос владельца — как построить надежный гараж из сэндвич панелей. Первым в списке работ выступает фундамент. По большому счету, гараж из сэндвич панелей может вовсе обойтись без него и просто ограничиться ровной поверхностью. В качестве такого основания может выступать любой забетонированный участок. После чего следует возведение каркаса строения из металлического профиля, который, как правило, входит в комплектацию сендвич изделий. Далее выполняется обшивка — закрепление готовых панелей на каркасе. Последним этапом в серии работ будет установка выбранного типа ворот. Теперь про каждый пункт подробнее.

Подготовка фундамента

Монолитный фундамент

Если в гараже предполагается бетонное напольное покрытие, то имеет смысл заливка монолитного фундамента. Массивность в данном случае не требуется, достаточно вырыть неглубокий, до полуметра, котлован. После утрамбовки грунта на его дно необходимо установить, так называемую, песчаную подушку и накрыть ее слоем щебня.

Важно. Такая многослойность нужна для компенсации расширений грунта при его промерзании или воздействии влаги. Также, не помешает предварительный анализ уровня наличия грунтовых вод: возможно, потребуется дополнительный слой гидроизоляции.

Далее в котловане необходимо организовать на небольшой высоте опалубку, чтобы избежать попадания воды. Затем следует установить армированную сетку из прутьев средней толщины, связанную монтажной проволокой. После чего можно все заливать бетонным раствором и с помощью правила аккуратно разровнять поверхность.

Внимание! При установке арматуры не следует рассчитывать на сварку, поскольку во время деформационных процессов в грунте она может лопнуть.

Установка каркаса

Металлический каркас гаража

Стальные профили металлического каркаса соединяются с помощью сварки либо же посредством специальных шурупов. С помощью дюбелей на фундамент устанавливается закладной профиль, иначе называемый ригелем. От точности расчетов при установке ригеля будет зависеть дальнейшая симметрия архитектурных форм постройки. Профиль выравнивают по горизонтали, затем следует монтаж гидроизоляционной ленты в пространство между ним и фундаментом.

Важно. Угловые стойки каркаса необходимо усилить, равно как и проем для ворот, поскольку на эти части строения будет осуществляться повышенная нагрузка.

Расстояние между прямоугольными ребрами каркаса зависит непосредственно от габаритов сэндвич изделий.

Установка панелей на каркас

Установка сэндвич панелей

Зачастую производится вертикальным методом размещения изделий. После выравнивания с помощью отвеса панели крепятся саморезами с резиновой шайбой к обрешетке каркаса. Соединение самих сэндвич панелей осуществляется посредством предусмотренных для этого замков и герметика. Монтажные работы должны начинаться от угла. Снаружи стыка с фундаментом устанавливается отлив. После обшивки стен переходят к покрытию крыши с установкой верхних водоотводов.

Важно. Использовать морозостойкий герметик.

Образец крепления сэндвич панелей

Теперь можно переходить к монтажу ворот. Технология обшивочных работ точно та же, с учетом того, что ворота могут быть как обычного — петлевого типа, так и роллетными.

Заключение

После завершения основных этапов строительства свой гараж из сэндвич панелей, по сути, готов к эксплуатации. Осталось только снять с сэндвич изделий заводскую пленку. Далее можно проводить внутренние отделочные работы, устанавливать инженерные коммуникации или отопление. Советуем обратить внимание на проекты комфортных одноэтажных домов с гаражом.

vseogarage.ru

Гараж из сэндвич панелей своими руками

Гараж из сэндвич-панелей – это современный вариант металлического гаража, удобный в сборке, а также обладающий рядом других достоинств: прочность конструкции, хорошая теплоизоляция, аккуратный и привлекательный внешний вид. Он собирается за пару дней и может иметь любые размеры, форму и цветовое решение. Кроме того, гараж из сэндвич-панелей можно оснастить автоматическими воротами, что упростит въезд и сэкономит ваше время и силы.



Что представляет собой гараж из сэндвич-панелей

Сэндвич-панель – многослойная сборная конструкция, состоящая из нескольких слоев: внешней обшивки из профилированного листа, слоя утеплителя и внутренней обшивки из металла. Сэндвич-панели бывают различного размера, а в местах сочленения они оснащены замками, значительно упрощающими их монтаж.

Сэндвич панели

Гараж возводят на ровной площадке или на ленточном фундаменте. Каркас гаража выполняют из металлического профиля, при креплении панелей в места стыков устанавливают герметизирующие прокладки. Конструкция гаража достаточно прочная, в то же время легкая, позволяет оснастить гараж обогревом, системами освещения и автоматизации отрывания ворот. Цена такого гаража получается в среднем в три-пять раз ниже, чем стоимость капитального строения из блоков.

Гараж из сэндвич-панелей обычно приобретают в виде сборного комплекта, куда включен каркас, обшивка, крыша, а также крепеж и доборные элементы – места примыканий крыши и стен, углов, герметизирующие прокладки. Конструкция гаража и его размеры отличается в зависимости от вида модели. Сборка не представляет особой сложности, поэтому можно существенно сэкономить, собрав гараж из сэндвич-панелей своими руками.

Этапы сборки гаража из сэндвич-панелей

Гараж можно установить на любую ровную поверхность. Это может быть забетонированная площадка, либо гравийная отсыпка. Если необходимо выполнить основание самостоятельно – можно сделать под гараж  ленточный фундамент, а затем залить полы бетоном.

После этого возводят каркас гаража из металлического профиля, идущего в комплекте. Обшивку выполняют из готовых сэндвич-панелей, закрепляя ее на каркасе. Ворота гаража можно сделать распашными или откидными.

Фундамент и пол

Этот этап не является обязательным – гараж из сэндвич-панелей можно установить на любой ровной бетонной площадке. Если такой площадки нет, то время установки гаража увеличивается на время выполнения фундамента. Технология выполнения работ такова:

  1. Производят разметку участка, снимают с него дерн и разравнивают. По периметру установки ленточного фундамента выкапывают траншею шириной 60 см и глубиной 40-50 см. Дно траншеи засыпают двадцатисантиметровым слоем песка, его необходимо тщательно утрамбовать.
  2. В траншею устанавливают опалубку из досок, ширина опалубки – 40 см, высота – на 20 см выше уровня грунта. Верх опалубки выравнивают по уровню или делают на нем разметку маркером, по которой будет выровнен фундамент. Внутрь опалубки кладут слой гидроизоляции – плотного полиэтилена, а затем укладывают два ряда арматуры по два арматурных прутка, уложенных по продольной оси каждой стороны фундамента, и скрепленных поперечными прутками. В местах соединения арматуру связывают мягкой проволокой.
  3. Готовят бетон из цемента, песка и наполнителя – мелкого щебня. Соотношение компонентов 1:2:2. Для приготовления бетона удобно использовать бетономешалку. В нее закладывают цемент и песок, заливают воду и смешивают до состояния жидкой сметагны, после чего добавляют щебень и перемешивают до тех пор, пока весь щебень не будет равномерно распределен в растворе.
  4. Заливают опалубку бетоном, выравнивают верхний край, накрывают укрывным материалом и оставляют для созревания бетона. Через несколько дней, после застывания бетона, можно снять опалубку, произвести обратную засыпку песком и приступить к выполнению полов.
  5. Пространство внутри будущего гаража засыпают песком, который тщательно выравнивают. Поверх песка устанавливают арматурную сетку из прутка диаметром от 8 до 12 мм, пруток связывают между собой проволокой. Чтобы арматурная сетка была полностью погружена в бетон, ее слегка приподнимают над уровнем песка. Для этой цели можно использовать специальные направляющие или обычные обломки кирпича.
  6. Для того, чтобы пол было удобно выравнивать, на расстоянии примерно 1 м вдоль гаража ставят маяки – пруток, установленный чуть выше уровня арматурной сетки. По нему с помощью правила позже будет выравниваться цементный раствор. Между собой маяки выравнивают с помощью уровня и длинной доски.
  7. Замешивают бетон с пониженным содержанием щебня: 1:3:1, выливают его на подготовленную поверхность и распределяют по поверхности будущего пола, после чего разравнивают правилом по заранее установленным маякам.



Укладка арматуры и заливка пола в гараже

Каркас гаража

К выполнению каркаса гаража можно приступать сразу после того, как будет подготовлен фундамент или ровная площадка под его установку.  Если вы покупаете сборный комплект, он обязательно будет снабжен подробной инструкцией по последовательности сборки гаража. В целом технология сборки включает такие этапы:

  1. Сначала производят сборку стен гаража по отдельности. Для этого берут комплект профиля для боковых стен, либо нарезают профиль в размер и соединяют его сначала в прямоугольник, имеющий размеры стены. После этого устанавливают дополнительные ребра на расстоянии около 50 см друг от друга. Чтобы придать конструкции дополнительную устойчивость, стенки по стягивают по диагоналям металлической перфорированной лентой, предварительно измерив их равенство. Соединение элементов производят на саморезы по металлу с помощью шуруповерта. Так собирают обе боковых стенки. Торцевые стенки собирают аналогичным образом по схеме, не забывая тщательно замерить расстояние для установки ворот.

    Процесс сборки стен гаража

  2. Потолочное перекрытие выполняют из профиля большей ширины, так как нагрузка на крышу с маленьким углом ската может в зимнее время оказаться значительной. Профиль соединяют с помощью саморезов в прямоугольную конструкцию, затем устанавливают дополнительные ребра, которые будут играть роль обрешетки крыши.

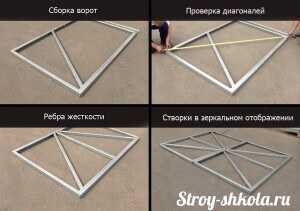

    Процесс сборки ворот

  3. Собранные стенки устанавливают на подготовленную площадку, после чего скрепляют их между собой с помощью соединительных элементов, идущих в комплекте. Выравнивают стены по отвесу и уровню.

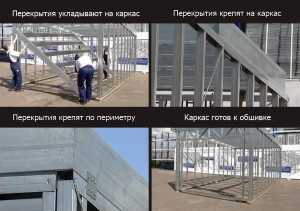

    Сборка каркаса и крепление элементов

  4. Крышу крепят к готовому каркасу, укладывая ее поверх рамы гаража и закрепляя саморезами. После этого каркас гаража готов к обшивке.

    Каркас готов к обшивке

Обшивка гаража сэндвич-панелями

Обшивка гаража сэндвич-панелями производится достаточно быстро, однако необходимо соблюдать технологию и при установке стен использовать уровень, чтобы не образовалось перекосов.

  1. Обшивку начинают со стен. Крепят первую сэндвич-панель, прикладывая ее внутренним гладким металлическим листом к обрешетке каркаса, закрепляют по верхнему углу, тщательно выравнивают по отвесу, после чего крепят на несколько саморезов по металлу с шестигранной головкой и уплотнительной резиновой шайбой. Саморезы закрепляют в верхнюю волну обшивки, стараясь не перетягивать – резиновая прокладка должна незначительно поджаться, но не деформироваться.

    Образец крепления сэндвич панелей

  2. Соединяют сэндвич-панели между собой с помощью замка на их кромке, используя при этом уплотнительные прокладки и силиконовый герметик. Для лучшего прилегания панелей друг к другу при монтаже используют специальные струбцины. Ими закрепляют соединяемые листы на время их монтажа.

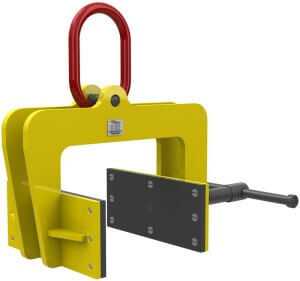

    Cтрубцицы для крепления сэндвич панелей

  3. Производят обшивку всех стен по периметру, затем выполняют покрытие крыши, использую при этом доборные элементы: водостоки, планки примыкания, уголки, идущие в комплекте. Все стыки обязательно промазывают морозостойким силиконовым герметиком.

    Структура сэндвич-панелей

  4. После выполнения обшивки навешивают ворота, проверяют их по уровню и также зашивают сэндвич-панелями, устанавливают замки, засовы. Выполняют внутреннюю отделку гаража. После этого гараж готов к эксплуатации.

Гараж из сэндвич панелей

Гараж из сэндвич-панелей, собранный своими руками – удобное и практичное строение, которое может также играть роль мастерской или склада. В него можно установить местное отопление, печное или электрическое. Если же есть необходимость в более капитальном строении, можно возвести гараж из  пеноблоков своими руками.

stroyvopros.net

РубрикаРазное

Добавить комментарий
