Свайно-винтовой фундамент: особенности

Современное российское строительство отличается массовым внедрением передовых технологий, разработанных как в нашей стране, так и за ее пределами. Одним из лучших изобретений в сфере проектирования и возведения зданий по праву считается свайно-винтовой фундамент. Такое основание очень популярно среди наших соотечественников благодаря экономии материалов, а также скорости и простоте проведения работ. Наиболее широко такая конструкция представлена в сегменте частного строительства, однако ее можно встретить и там, где сооружаются легковесные здания, такие как гаражи, мини-офисы, мастерские, станции технического обслуживания. Опоры с винтами незаменимы на участках с неровным ландшафтом и здесь их преимущества перед объектами аналогичного назначения очевидны.

Основной опорный элемент

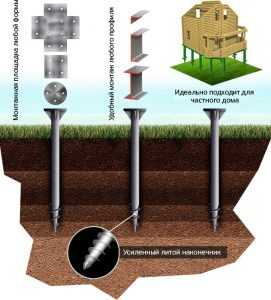

Бесспорно, свая является незаменимой составляющей представленных основ и являет собой металлическую трубу с цинковым покрытием. Нижняя часть детали снабжена лопастью с витой конфигурацией. Основные отличия между такими сваями – их длина и диаметр.

Конструкция и размеры элемента

Стоимость металлических стержней колеблется в диапазоне 100 – 300 евро в зависимости от их размера и производителя. На строительном рынке присутствуют и недорогие образцы (50 – 70 евро), но это, как правило, опоры минимального размера. К слову, такие сваи могут устанавливаться не только там, где будет возведен дом. В ряде случаев мы можем встретить их при монтаже оградительных конструкций и заборов. Также в смету необходимо включить крышки для опор (около 35 евро), разумеется, если без них нельзя обойтись. Не забывайте и о крепежных деталях, а именно о болтах и комплекте эксцентриков.

Если вы не являетесь специалистом в данной области, помимо покупки материалов, придется раскошелиться на оплату труда строительной бригады. После суммирования всех составляющих сметы мы можем выяснить итоговую сумму расходов, в которую обойдется фундамент на винтовых сваях под ключ.

Положительные характеристики

Возможен монтаж на любых почвах

В первую очередь отметим плюсы основы на сваях. Для начала нужно упомянуть о высокой несущей способности такой конструкции. Все мы понимаем, что чем выносливее строительный объект, тем дольше его эксплуатационный период, и здесь с этим параметром все в полном порядке. Также винтовой фундамент в полной мере показывает все свои достоинства на любых почвах, кроме скалистых.

Очень часто при устройстве опорной основы на металлических сваях не требуется привлечение специальных технических средств и оборудования, что также можно отнести в плюсы. Привлекает застройщиков и тот факт, что данный тип основ может выполняться в любое время года, даже зимой. Как видите, плюсы такого решения очевидны, а есть ли у него минусы?

Недостатки конструкции

Минусы свайно-винтового фундамента проявляются там, где грунты неравномерны, так как на такой территории свайные основания подвергаются усадке. Также металл подвержен коррозии, что негативно сказывается на его прочности. Чтобы уберечь здание от таких рисков и минимизировать подобные недостатки, рекомендуется приобретать дорогие опорные элементы или обрабатывать их специальными защитными средствами, а это влечет за собой дополнительные расходы.

Дорогой литой наконечник

Опытные строители старой закалки отмечают, что, несмотря на все плюсы винтовых основ, они достаточно молоды и их эксплуатационные свойства не до конца изучены. Недоверие к достаточно новой технологии спорно, но отрицать его нельзя. На самом деле все не настолько плохо и недостатки существенно проигрывают положительным сторонам таких изделий. Если правильно производить монтаж и обеспечить конструкции грамотное обслуживание, сваи прослужат вам не одно десятилетие.

При халатном и дилетантском подходе к работе даже дорогие и массивные столбы или ленточный фундамент прикажут долго жить, будь у них очевидные и неоспоримые преимущества. В большинстве случаев трудности могут настигнуть вас там, где за работу берутся недобросовестные строители, и материалы здесь абсолютно ни при чем, ведь они изготовлены и испытаны по стандартам нового поколения производителями с серьезной репутацией.

Этапы строительства

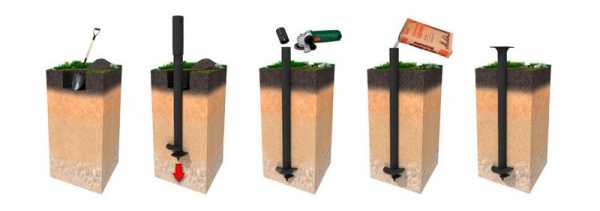

Как и любая строительная конструкция, свайно-винтовой фундамент монтируется поэтапно в определенном порядке:

Планирование площадки под установку основы.
Фиксация базового элемента опоры.
Монтаж остальных деталей, внесенных в план-схему.
Замеры и резка металлических столбов согласно проектному уровню.
Закрепление оголовков.

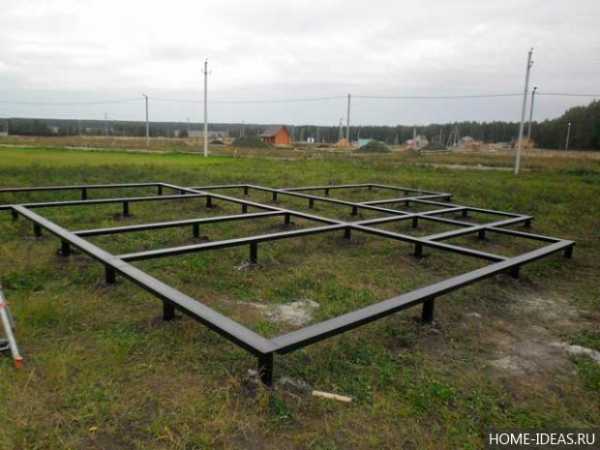

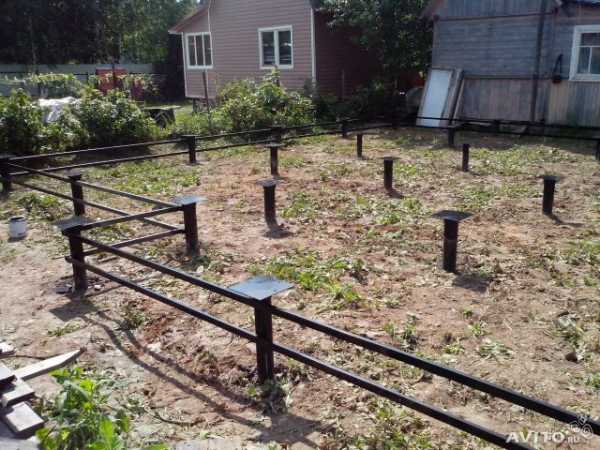

Обвязка швеллерами или брусьями.

Монтаж опор с помощью спецтехники

Очень часто установка винтовых основ проводится при помощи спецтехники, посредством которой изделия завинчиваются в свои посадочные места. На самом деле, такое оборудование по своим техническим и эксплуатационным характеристикам является аналогичным тому, которым проделываются отверстия в древесине и бетоне, только здесь мы имеем дело с массивными сваями. Специальную машину вполне можно заменить завинчивающим ключом. Этот инструмент относится к ручному оборудованию, соответственно, стоит он дешевле. Необязательно нужно быть высококлассным специалистом, чтобы с его помощью за несколько минут установить свайный элемент, и в этом его плюсы.

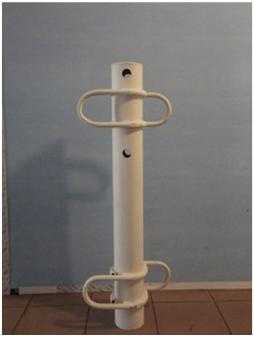

Завинчивающий ключ

Процесс установки

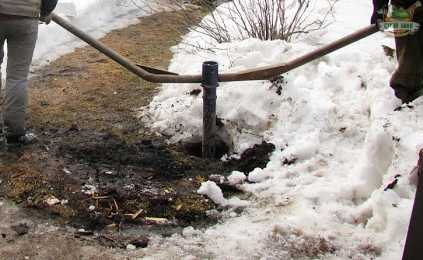

Винтовой фундамент характеризуется тем, что его опоры устанавливаются строго вертикально. Чтобы это требование было выдержано в полной мере, необходимо использовать строительный уровень. Если вы начинаете строительство на участке с подземными коммуникациями, советуем обзавестись специальной аппаратурой, которая обнаруживает скрытый в грунте кабель и трубы.

Помимо основных инструментов, могут потребоваться дополнительные, такие как переходники и втулки, используемые для фиксации деревянных брусьев. Не забудьте о комплекте, который снижает диаметральную величину, клеммном кольце, зажиме. Большинство этих деталей прилагается производителем к основным элементам фундамента, поэтому вам не нужно их приобретать отдельно, а это тоже своего рода преимущества.

Этапы монтажа

Теперь несколько слов об основном монтажном процессе. Итак, свайно-винтовой фундамент начинают закладывать с заглубления стоек в пробуренные скважины. Затем опоры фиксируются при помощи гравийной подушки, которую в некоторых случаях можно заменить пластиковым эксцентриком, состоящим из зажимного кольца и болтов.

Обращаем ваше внимание на то, что высококачественные сваи можно использовать повторно, тем более что они демонтируются так же легко, как и ввинчиваются.

Это может понадобиться тогда, когда нужно переместить торговую точку, установленную на свайную основу, или расширить границы огороженной территории.

Продукт инновационных технологий

Современные опоры

В современном мире отмечается стремительное развитие технологий и усовершенствование существующих материалов, это касается и производства опорных элементов нового образца, из которых состоит качественный винтовой фундамент. Как отмечают специалисты, это является отличной перспективой для развития доступного строительства. Речь идет о свайных конструкциях с кованым корпусом, имеющих конусообразную форму и доукомплектованных оцинкованной спиралью. Основные достоинства таких опор состоят в их антикоррозийных свойствах и отсутствии необходимости в применении дополнительных приборов для их установки. Сверхновые конусные сваи не нужно подрезать, чтобы добиться необходимой длины.

Расчет свайной основы

Для грамотного расчета данного фундамента необходимо учесть некоторые моменты:

состав грунта;
глубина грунтовых вод и точки промерзания;
вес будущей постройки;
разницу ландшафтной высоты в местах установки опор.

Самостоятельно проделать такую работу будет достаточно сложно, поэтому зачастую приходится прибегать к помощи квалифицированных проектировщиков, которые учтут все недостатки участка и исходя из полученных данных, спроектируют надежный фундамент, гарантирующий долговечность новостроя.

domzastroika.ru

Свайно винтовой фундамент — инструкция по монтажу, достоинства

Научно-технический прогресс не стоит на месте. Укрепление не больших архитектурных форм и других строений легко производить с помощью свайно-винтовых фундаментов.

Эта технология позволяет быстро и без лишних трудозатрат подготовить основание для строительства небольшого здания, не зависимо от состояния почвы.

Достоинства свайно винтового фундамента

Достоинством винтовых свай является то, что они при необходимости могут быть использованы повторно, так как они поддаются демонтажу без повреждений. Свайно-винтовой фундамент в основном используется при строительстве легких домов, таких как: каркасные, деревянные и другие не большие дома, так же широко примененяется при установке рекламных щитов, заборов, террас, теплиц, детских площадок.

Видео: Установка свайно-винтового фундамента

При возведении свайно-винтовых фундаментов не надо производить слишком много земляных работ, а еще его можно делать на подвижных, обводненных и других сложных участках. Винтовой фундамент применяется при строительстве пристроек к зданию, так как при этом происходит минимальная усадка конструкции.

При этом радует отсутствие строительного мусора. Свая погружается в грунт методом завинчивания, поэтому создается дополнительное уплотнение грунта. Работы с таким фундаментом можно осуществлять круглый год, в любую погоду.

Срок службы винтовых свай составляет 150 лет, а если они прошли специальную обработку то больше 200. Стоимость основания дома составляет больше 30 % всей стоимости дома, при использовании винтовых свай себестоимость основания снижается от 30 до 70 %.

Из недостатков можно выделить то, что их невозможно использовать на скальном и крупнообломочных грунтах.

Что такое винтовые сваи

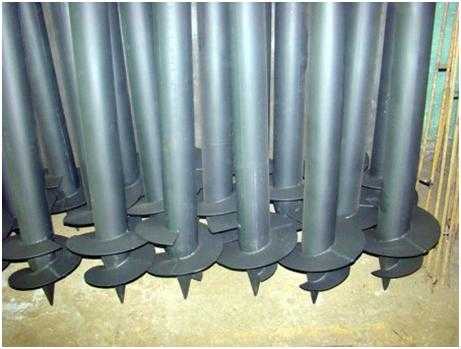

Винтовая свая— труба из стали толщиной не менее 4 мм., с режущей лопастью на заостренном конце. Наконечник служит для ввинчивания в грунт на необходимую глубину. Вкручивают их с применением спецтехники или с использованием физической силы нескольких человек.

Винтовая свая похожа на огромный саморез, только не стоит путать со сваями у которых наконечник имеет резьбу вместо лопастей. Их вбивают в землю, а резьба делает этот процесс легче. Диаметр может быть от 90 до 140 мм, используют их для монтажа фундамента жилых домов.

Меньший диаметр используется при устройстве заборов, навесов и т.п. Винтовые сваи диаметром более 140 мм изготавливаются только на заказ.

Качество винтовых свай

От качества и характеристик материалов, которые используются в качестве опоры здания зависит многое. Характеристики винтовых свай которые необходимо определить в первую очередь:

марка и толщина металла;
диаметр опор;
качество винтового наконечника;
защитное покрытие.

Перед тем как купить, обязательно проверяйте толщину металла, именно от толщины зависит как долго они прослужат. Производителем может быть заявлена толщина – 4 мм, а на самом деле будет 3,5 или 3,2 мм. Немаловажную роль играет и марка стали из которой сделана свая.

Так например сталь 3 прослужит на 15 % меньше чем сталь 20. Сваи диаметром 108 мм считаются универсальными и применяются чаще всего. При строительстве объектов небольшой массы используют меньший диаметр, вкручивать их легче и основание для постройки будет дешевле.

Опоры желательно выбирать с литыми наконечниками, они намного крепче и долговечней. Конечно они тоже привариваются к трубе, поэтому проверьте проходят ли они ультразвуковой или рентгенографический контроль. Компания занимающаяся продажей таких изделий должна предоставить такой отчет по первому требованию.

Защитное покрытие — разговор заслуживающий особого внимания. Ни один из производителей не сможет дать гарантию тому, что во время вкручивания защитный состав останется целым. Даже если Вас будут уверять в этом, не верьте на слово.

Так как винтовая свая при закручивании подвергается большому трению об грунт, а в нем могут быть мелкие камешки. А они снимают защитное покрытие даже лучше щетки по металлу. Для того, что бы проверить на сколько качественно покрытие, попросите сделать тестовое закручивание (многие компании сами предлагают такую услугу).

Если компания по каким либо причинам отказывается проводить тестирование, тогда проведите по свае камнем с острым углом. Если получилось оголит металл, откажитесь от покупки таких изделий. Самым надежным на сегодняшний день считается покрытие на основе полиуретановой смолы.

Так же надежными считаются оцинкованные винтовые сваи, которые проходят процесс горячей оцинковки. У них поверхность защищена с двух сторон — снаружи и внутри. Для фундаментов используются не только стандартные изделия с одной лопастью, для объектов где имеется перепад по высоте или есть другие боковые нагрузки рекомендуется применять с двумя лопастями.

Количество опор для фундамента

Перед устройством основания, необходимо подсчитать необходимое количество винтовых свай. Не стоит устанавливать их слишком часто, надежность от этого не увеличится, а вот затраты заметно подрастут.

А так как одна винтовая опора без труда выдерживает нагрузку в 5 — 9 тонн, то шаг между ними можно делать от 3 до 5 метров. Конечно не стоит забывать про этажность будущего здания, материал из которого будет строится и многое другое.

Для этого лучше всего обратиться к профессионалам, которые помогут сделать точный расчет, компании которые занимаются продажей и монтажом винтовых свай предоставляют такую услугу. Для долгой и надежной работе свайно-винтового фундамента его показатель несущей способности увеличивают на 25 — 30 %.

Монтаж

Достоинством свайно-винтового фундамента в отличии от например фундамента из ФБС является то, что его монтаж производится как с помощью специальной техники, так и без нее. Конечно с техникой дело идет намного легче и быстрее.

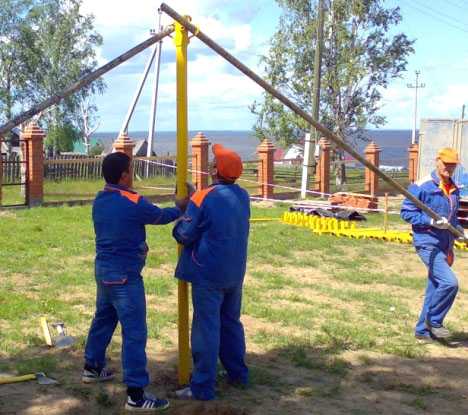

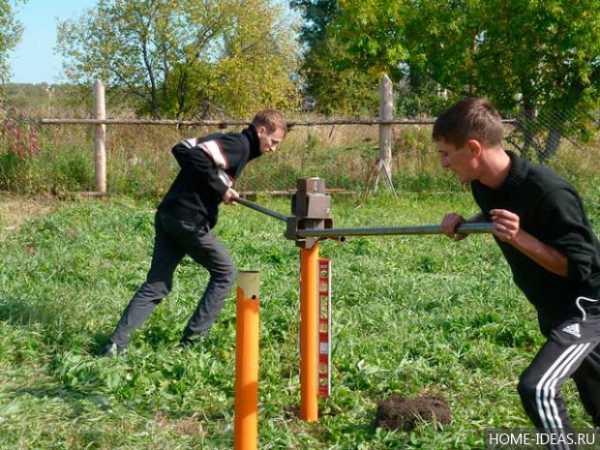

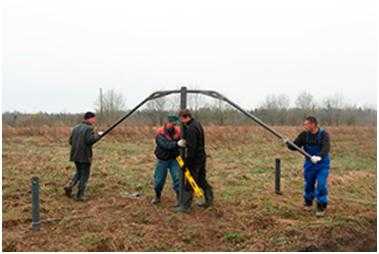

При ручном монтаже понадобятся минимум 3 крепких человека. Двое будут вкручивать, а третий следить за уровнем опоры. Самое главное, при вкручивании не должны применяться лидерные лунки, так как это будет нарушением технологии.

После вкручивания ниже уровня промерзания, сваю обрезают по одному уровню и заливают бетоном. После чего на каждую опору приваривают оголовок, а для того, чтобы равномерно распределить нагрузку производят обвязку свай.

Если участок для возведения дома с уклоном, опоры делают разной длины. Это не сложно, так как винтовые сваи можно не только подрезать, но и нарастить.

Посмотрите видео: Винтовые сваи — проверено весной

alina-sharapova.ru

Свайно-винтовой фундамент. Монтаж винтовых свай своими руками

Надёжный фундамент – это, прежде всего, уверенность в том, что ваш дом простоит долго, и будет радовать не только вас, но и ваших внуков.

В последнее время, у застройщиков, всё большую популярность приобретает строительство домов на винтовых сваях.

И, надо сказать, по целому ряду причин абсолютно заслуженно:

При той же степени прочности, они намного экономичнее ленточных или фундаментов из ж/б блоков – не требуется производить земляные работы, потом убирать строительный мусор, технология установки позволяет производить монтажные работы 3-4 рабочим за малое количество времени (1-3 суток).
Домостроительство возможно на рельефах любой сложности, в лесной местности без вырубки деревьев и повреждения их корней, при отсутствии подъездных путей, так как не нужна сложная спецтехника.
Свайно-винтовой фундамент можно монтировать на слабых грунтах, при высоком уровне водоносных слоёв.

К уже существующим зданиям легко пристроить какое-нибудь сооружение, либо построить что-нибудь на уже архитектурно сложившемся участке.
Винтовые сваи обладают высокой несущей способностью. При монтаже, когда происходит завинчивание винтовых свай (как шуруп в дерево), грунт сохраняет свою естественную структуру и дополнительно уплотняется. Лопасти распределяют нагрузку по большей площади и дают дополнительное сопротивление морозному пучению грунта. Приятно упомянуть, что первыми предложили выпускать сваи с лопастями (т.е. винтовые) советские инженеры.
Винтовые сваи под фундамент практически не дают усадки. Поэтому ждать, что бы фундамент «устоялся», не надо.
Работы по установке могут вестись в любое время года.
Долговечность такого фундамента не менее 100 лет.
Возможность монтажа вблизи инженерных коммуникаций.

При таких неоспоримых достоинствах, имеет ли такой фундамент недостатки? Свои плюсы и минусы есть у любой технологии.

Винтовые сваи не исключение:

Главный недостаток – это материал, из которого сделаны сваи. Они металлические. А металл, как известно, подвержен коррозии. Правильно выбрать производителя, который неукоснительно выдерживает технологический процесс изготовления – это очень важно. При покупке, необходимо обратить внимание на следующие характеристики:

Материал – новая стальная труба. При диаметре в 108 мм, толщина стенки должна быть 4 мм и более.
Сварных швов на стволе сваи не должно быть.
Лопасть должна быть правильной формы. Диаметром не менее 300 мм, и толщиной не менее 5 мм, при диаметре сваи в 108мм.
Сварной шов должен быть качественным. Если сварка произведена небрежно, то при ввинчивании в грунт, лопасть может повредиться, а то и вовсе отломаться.
Наличие пескоструйной обработки, которую выполняют перед нанесением антикоррозийного покрытия. Небольшие предприятия обычно такую обработку не производят. А ведь срок службы, напрямую зависит от качества антикоррозийного покрытия

Сваи бывают трёх типов. При покупке это надо учитывать, и приобретать то, что нужно для строительства именно вашего сооружения:

— Литые. Наконечники для винтовых свай льют по точным, газифицируемым моделям. Можно не бояться, что лопасть при вкручивании в грунт поломается.

— Комбинированные. Они состоят из двух частей – конуса и лопасти, и могут выдерживать нагрузки до 50 тн.

— Сварные. На тело сваи с заострённым концом приваривают лопасти. При изготовлении используется плазменная резка.

Их нельзя монтировать в грунтах, в которых находятся многочисленные большие камни, прослойки твёрдого известняка, не говоря уже о просто скалистых участках. Правда, с использованием спецоборудования монтаж произвести можно. Но сколько это будет стоить?

Для некоторых застройщиков, отсутствие подвала в доме — большая проблема. Его, конечно, можно вырыть. Но утепление подвала выльется в копеечку, которая, скорее всего, «съест» всю экономию от применения винтовых свай. И их цена сравняется с ценой ленточного фундамента.

Вот, в принципе, и все недостатки. Первый, правда, и недостатком назвать трудно. Это, скорее, проявление здравого смысла застройщика, и лишнее подтверждение пословицы – мы не так богаты, что бы покупать некачественные вещи.

По мнению специалистов, фундамент на винтовых сваях хорош там, где нельзя использовать стандартные типы оснований. Если у грунтов высокая влажность, текучесть, промерзаемость, то в этом случае применение винтовых свай будет самым разумным решением.

Отзывы застройщиков, которые применяли такие сваи, положительны, и подтверждают мнение о том, что надо ответственно подходить к выбору производителя.

Как установить винтовые сваи своими руками

Считается, что монтаж винтовых свай, это технологически сложная работа. Что для её выполнения нужны особые знания и дорогостоящая техника. Так ли это?

Если разбить все работы поэтапно, то получится следующая картина:

Сначала производится расчёт фундамента на винтовых сваях. Для этого необходимо выполнить геолого-исследовательские работы. Согласно СНиП 2.02.03-85 «Свайные фундаменты», для фундамента, например, дома из сэндвич-панелей в 150 м2, берётся нагрузка в 70 тн, хотя вес такого дома 25-30 тн. Исходя из характеристик несущей способности (они есть у каждого производителя) и результата геологических изысканий, подбирается типоразмер свай, и рассчитывается их количество, сообразуясь с данными СНиП. Длина сваи берётся с учётом глубины промерзания грунта.
Необходимо произвести разметку поля. Для этого, план здания разделяют на прямоугольники, и соблюдают погрешность в 1-2 см, как по диагонали, так и по габаритам.

Монтаж винтовых свай своими руками начинаем с углов. Это будут реперные точки для разметки, согласно имеющегося чертежа.
В требуемую точку устанавливаем сваю. Если она длиной до 2,5 м, то в специальное отверстие вставляем прут для завинчивания. Если же свая длиной от 2,5 м до 4 м, то используют удлинитель, и как рычаги — трубы с квадратным сечением 50х50 мм и длиной 3-3,5 метра. Их надевают на технологические «уши» удлинителя, а удлинитель надевают сверху, и скрепляют со сваей по соосным отверстиям.
Завинчивают сваю 3-4 человека. С помощью строительного уровня и отвеса, постоянно проверяется вертикальность. Отклонение от вертикальной оси допустимо в 1-2 градуса.
После окончания работ, когда сваи завинчены на расчётную глубину (но не менее 1,5 м), с помощью оптического дальномера производится промер высот свайного поля по горизонтали, и обрезка по одному уровню угловой шлифмашиной.

После этого, заливаем в сваи раствор бетона. Это укрепляет их, убирает воздух и повышает антикоррозийность внутри тела.
Как только бетон застынет, привариваем оголовники. Затем с помощью швеллера (сваркой), или брёвен (шпильками или саморезами), получаем единую конструкцию свайно-винтового фундамента.
Все сварочные швы тщательно промазываем антикоррозийной мастикой.

В конце строительства, производят отделку свайного фундамента. По периметру дома закрепляют цокольный сайдинг, декоративные панели, и т.д., оставляя зазор между обшивкой и отмосткой.

Трудно самим выполнить свайный фундамент, или не очень – решать вам. Но в этой связи, следует упомянуть, что многие застройщики, которые нанимали вроде бы «специалистов», получили вместо желанного фундамента километр испорченных нерв.

Писали, что рабочие, вместо того, что бы ввинчивать сваи в грунт, рыли зачем-то ямы под них! Поэтому, желательно, перед тем, как кому-нибудь доверить это важное дело, поинтересоваться, какая технология выполнения работ принята у данной фирмы.

Полезное видео по теме:

greensector.ru

Современный фундамент на винтовых сваях

В середине 19 века изобретены сваи в виде винтов. Они нашли широкое применение в конце ХХ, а в России в начале ХХI века. Сваи позволяют построить основу здания за 1 – 2 дня на участках, где бетонный ленточный или монолитный фундамент устроить невозможно или очень сложно. Винтовые сваи до 105 мм ввинчиваются вручную. Срок службы фундамента от 80 до 150 лет.

Краткая история винтовых свай

Первому идея завинчивания сваи в грунт пришла в голову ирландскому инженеру Александру Митчелу, который в 1838 г. строил маяк в устье р. Темзы в Англии.

В СССР в 1920-х годах русский инженер В. К. Дмоховский исследовал конические винтовые сваи и показал, что в вечномерзлых, слабых или обводненных грунтах винтовые конструкции гораздо надежнее, чем традиционные забивные.

Инженеры разработали стальную сваю в виде трубы, к которой приваривались одна или несколько винтовых лопастей.

Вначале эти изделия нашли широкое применение в военном строительстве, где обеспечивали быстрый процесс возведения сооружений, небольшую стоимость работ и приемлемое качество. Позднее советские инженеры сделали лопасти значительно толще и из специальных сталей, прочных и стойких к коррозии.

Конструкция винтовых свай

В общем виде конструкция представляет собой соединение:

стальной трубы стандартной толщины, например, по ГОСТ 1070491 для электросварных труб или увеличенной толщины по ГОСТ 8734-75 для холодно-деформованных или ГОСТ 8732-75 для горяче-деформованных бесшовных труб;
конусного наконечника, приваренного в нижней части трубы;
одной или двух винтовых одно- или полутора-витковых лопастей из металла большой толщины, которые прикреплены двухсторонним сварным швом по специальной технологии, при этом нижняя лопасть может начинаться с поверхности конуса;
защитного двух- или трех-компонентного антикоррозионного покрытия, одно из которых – слой цинка, нанесенного горячим цинкованием, остальные – композитные лакокрасочные и/или пластиково-эпоксидные покрытия с высокой стойкостью к истиранию.

Возможно использование литых наконечников и литых привариваемых лопастей.

В двухлопастных конструкциях расстояние между нижней и верхней подсистемой лопастей должно быть от 2,5 до 5 внешних диаметров лопастей.

При ввинчивании нижнюю лопасть следует погрузить в грунт ниже глубины его промерзания, которая в Российской Федерации меняется от 1,1 м в южных районах до 2 – 2,5 м на севере страны. При этом от 50 до 60% территории РФ находятся в вечно-мерзлой зоне, где такие изделия наиболее выгодны.

Причины этой выгодности такие:

в зимнее время металл конструкции служит мостиком холода, который помогает «перевести» под землю в прилопастную зону часть зимнего холода;
такой фундамент позволяет просто поднять «теплый» пол здания над грунтом и обеспечить вентиляцию «подпола» здания, предохраняя грунт от оттаивания;
при бурении лидерной скважины для установки обычной железобетонной конструкции требуется бурить на диаметр скважины, а для винтовой – только на диаметр трубы основания;
не требуется дополнительная пригрузка при завинчивании.

Но чтобы полностью реализовать эти особенности, нужно использовать специальные винтовые сваи для вечномерзлых грунтов. В этой статье они не рассматриваются.

Цена винтовых свай зависит от их размера, материалов, использованных для изготовления, известности и популярности производителя и множества других показателей.

Классификация винтовых свай

Классифицировать такие изделия можно по разным признакам. Например, по числу лопастей:

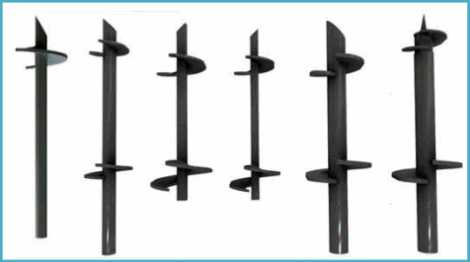

однолопастная – разработана в числе первых вариантов, изготавливается в России большинством производителей, хотя конструкция устарела;
двухлопастная – несущая способность повышена, по крайней мере, на 50 – 60% как на вдавливание, так и на выдергивание, применяется для грунтов с большой глубиной промерзания – нижняя лопасть заходит на непромерзаемую глубину;
узколопастные – имеют одно- или двух-заходную узкую лопасть с несколькими витками, применяется в каменистом, или крупнообломочном, или в мерзлом/вечномерзлом грунте, часто лопасть начинается на конце наконечника;
узколопастные с закаленными зубцами на нижнем конце трубы, для вечномерзлых грунтов.

Наконечники могут быть сварные, литые или горяче-штампованные, обсаженные ковкой на конус.

Последовательнось строительства

Чаще всего свайно-винтовой фундамент может быть использован вместо ленточного.

Этот вид фундамента возводится в следующей последовательности:

Проводится исследование грунта для выявления его состава, выявляются его слабые участки, требующие погружение на повышенную глубину, определяется глубина нахождения твердых, обычно глинистых или песчаных слоев большой толщины. Проводится пробное бурение в нескольких точках площадки.
Проводят проектирование будущего свайного поля. Определяют места установки, общее количество свай и глубину их погружения. Расчеты обычно ведут квалифицированные инженеры-строители. В число исходных данных должны входить количество этажей будущего знания, виды и общий вес материалов и сборных конструкций будущего дома.
По чертежу производится разметка свайного поля с точным указанием места каждой сваи. Планировка и выравнивание поверхности стройплощадки для этого не требуется.
В соответствии с проектом свайно-винтового фундамента в точках разметки ввинчивают сваи. Специальная техника для завинчивания используется при возможности и/или большом количестве свай и плотных грунтах. В остальных случаях: в условиях стесненных строительных площадок, при числе свай менее 50 – 70, при диаметре трубы 133 мм и менее они вкручиваются вручную.
Погруженные опоры готовы к приложению нагрузки сразу после окончания их установки.
Верхушки или оголовки опор выравнивают по уровню на проектной высоте, обрезая лишнюю часть трубы.

Свайно-винтовой ростверковый фундамент

В большинстве случаев делают фундамент свайно- ростверковый. Это значит, что все оголовки свай связывают между собой сплошным металлическим или бетонным горизонтальным монолитным поясом-ростверком. Этот пояс распределяет нагрузку конструкции здания по всем винтовым сваям, предохраняет отдельные экземпляры от горизонтальных перемещений под действием нагрузки от грунтового массива. С монолитным ростверком свайное поле превращается в единую конструкцию.

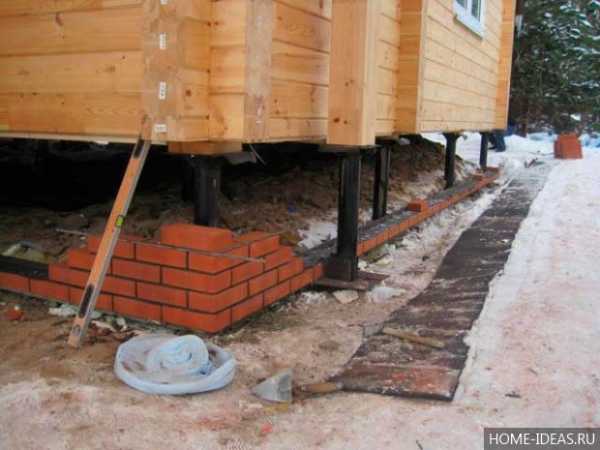

Для уменьшения поступления холода зимой, пространство между ростверком и поверхностью почвы закрывается забиркой. Ею может быть фальш-цоколь, стеночка толщиной в пол-кирпича, лист плоского шифера, стенка из толстых досок и т. п. виды отделки цоколя.

Достоинства и недостатки при использовании свайно-винтового фундамента

Из множества достоинств свайно-винтовых фундаментов следует отметить следующие:

Не требуется выравнивания стройплощадки.
Правильная организация работ даже без использования техники позволяет установить все 30 – 60 опор для большого дома за 1 – 3 дня, для бани или ограждающего забора – за день.
Правильно спроектированный свайно-винтовой фундамент дает строить на торфяных и даже болотистых участках, не говоря уже о песчаных или глинистых грунтах.
Возможно строительство на крутых склонах, где ленточное основание может стоить очень дорого.

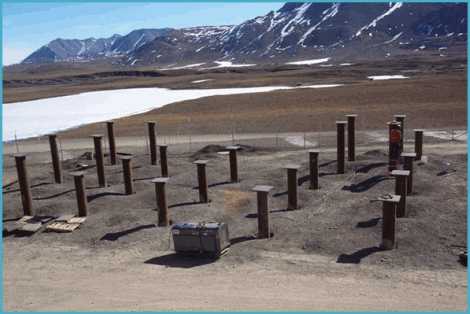

Вести работы можно круглый год и на грунтах промерзших и даже вечно-мерзлых.
Работы по устройству таких фундаментов ведутся без ущерба для соседних построек и с минимальным нарушением ландшафта, повреждением корней близкорастущих деревьев и кустов.

Цена на такой фундамент в ростверковом варианте как минимум на 30 – 40% меньше цены ленточного.

При таком перечне достоинств этот вид фундаментов имеет и недостатки:

Сложность расчета свайного поля, т. к. чаще всего за это дело берутся непрофессиональные строители, которые не могут учесть структуру подстилающих грунтов на стройплощадке.
Небольшие погрешности в вертикальности при ввинчивании свай могут резко уменьшить их несущую способность, а значит возможны перекосы ростверка и трещины в стенах.
Ошибки в расчете несущей способности и изготовлении такого фундамента могут проявиться через несколько лет, а их устранение будет трудоемким и дорогим.
Использование на крупнообломочных или каменистых почвах может повредить защитное антикоррозионное покрытие и сваи прослужат не 70 – 100 лет, а «сгниют» за 15 – 20. Тот же эффект может произойти при наличии в грунте «блуждающих токов», например, от железнодорожных или трамвайных путей, от близкорасположенных мощных электромагистралей и т. п.
Трудно или даже невозможно построить под домом полноценное подвальное помещение.

Свайно-винтовой фундамент, правильно спроектированный и построенный профессионалами, прослужит и вам и вашим внукам без проблем и головной боли.

stroynedvizhka.ru

особенности конструкции, преимущества и недостатки

Развитие технологий производства материалов привело к тому, что широкой массе потребителей стали доступны технологии, которые ранее применялись лишь специализированными службами и структурами. В качестве примера можно рассмотреть создание фундамента на винтовых сваях, который обретает всё большую популярность, благодаря своим эксплуатационным характеристикам. О некоторых нюансах технологии монтажа такой основы пойдёт речь далее.

Что такое свайно-винтовой фундамент?

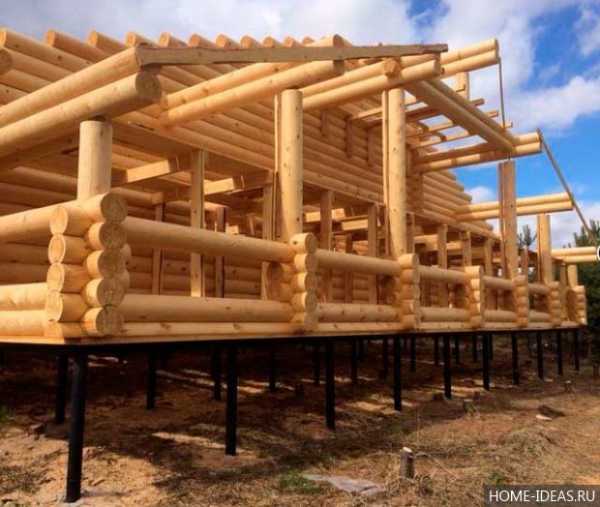

Свайно-винтовой фундамент представляет собой основу для строительства зданий самого разного назначения. Особенность технологии заключается в том, что в качестве опорных элементов используются стальные сваи, оснащённые лопастями, напоминающими резьбу винта (отсюда и название). Сама свая состоит из трёх основных элементов:

Нижняя часть. Этот торец сваи имеет, как правило, заострённую форму и здесь с помощью сварки крепятся лопасти.
Средняя часть. Составляет «тело» сваи и представляет собой цилиндрическую трубу определённого диаметра.
Верхняя часть. Может быть оборудовано отверстиями для установки рычагов, используемых для ввёртывания сваи и опорной площадки, которая будет применяться для крепления обвязки.

Диаметр сваи должен выбираться, исходя из предполагаемой нагрузки – чем выше вес строения, тем больше диаметр. Сваи покрываются специальными

антикоррозийными составами, предотвращающими их разрушение в результате воздействия влаги.

Свойства свайного фундамента

Касаемо эксплуатационных характеристик технологии свайно-винтового фундамента необходимо отметить, что здесь можно выделить, как неоспоримые преимущества, так и недостатки.

Преимущества

К числу положительных моментов можно отнести:

Простота. Свайно-винтовой фундамент монтируется сравнительно проще, чем привычный ленточный или сплошной вариант изготовления опоры.
Быстрота. Свайный фундамент устанавливается быстрее, чем прочие варианты изготовления фундамента.
Универсальность. Здесь имеется в виду, что монтаж рассматриваемого типа фундамента возможен практически при любом рельефе поверхности, без сложных работ по выравниванию.

Самостоятельность. Все необходимые работы могут быть проведены без применения специальной техники, привлечения наёмных специалистов или привязки к определённому времени года.
Вариативность. Свайно-винтовой фундамент может быть смонтирован практически на любом типе грунта, включая условия севера.
Модульность. Если в качестве основания для строения использовался свайный фундамент, то не составит проблем расширить его, в случае необходимости возведения пристройки.

Недостатки

Однако у технологии можно выделить и некоторые недостатки, к числу которых относятся:

Перед началом работ по монтажу должны быть проведены специальные расчёты, касаемо диаметра свай, расстояния между элементами и глубины их установки.
Сам процесс установки свай может потребовать усилий и некоторых базовых навыков, а также привлечения нескольких человек.
Для того чтобы такой фундамент стоял долго, необходимо тщательное соблюдение технологии монтажа.

Виды свайно-винтовых фундаментов

Технологию свайно-винтового фундамента можно условно разделить на несколько отдельных типов, которые будут отличаться в зависимости от применяемых свай.

Сваи с имитацией лопастей и специальным зубчатым торцом. Такие опоры обычно используются для монтажа основ под строения на грунтах, подвергаемых сильному промерзанию. Такие условия характерны для северных территорий. Нижний торец сваи имеет зубчатую форму и небольшой ширины лопасти, в результате чего, при ввёртывании её в грунт, он заполняет внутренние полоти, чем укрепляет опору. В случае же необходимости бетонирования сваи грунт изнутри извлекается, после чего заливается бетон.
Сваи для средних типов грунта. Эти сваи наиболее распространены и предназначены для монтажа основ под строения небольшого веса. Применяются на нормальных грунтах с глубиной промерзания до 1.5 метра.
Сваи с широкими лопастями. Этот тип опор используется при проведении работ на пучинистых или рыхлых грунтах. Лопасти такого элемента должны иметь не менее двух полных оборотов вокруг сваи.

Что касается оголовков сваи, то они так же могут несколько отличаться в зависимости от назначения и применяемых материалов для монтажа обвязки.

Монтаж свайно-винтового фундамента: пошаговая инструкция

Монтаж винтового фундамента следует осуществлять в несколько этапов, которые следует рассмотреть отдельно.

Подготовка

Для начала необходимо провести подготовку к работам. Прежде всего, необходимо выполнить анализ грунта, в соответствии с которым, будут проводиться необходимые для монтажа фундамента расчёты. Следует также составить подробный план будущего фундамента. Кроме того, несмотря на минимальные требования по подготовке основания к работам, следует максимально освободить пространство от корней деревьев и кустарников, которые могут серьёзно осложнить работы.

Разметка

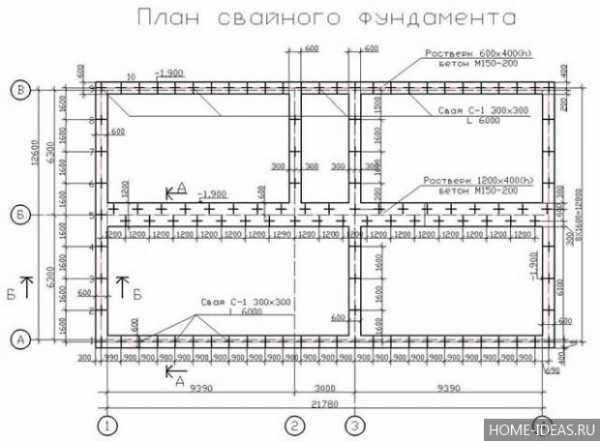

Далее, в соответствии с проектом, проводится разметка участка. Для этих целей используются обрезки арматуры и прочный шнур. Суть работ состоит в том, что колья вбиваются по углам будущего фундамента и между ними натягивается шнур. Колья также необходимо установить в местах пересечения стен строения. Эти отметки можно считать основными. Далее, используя их в качестве отправных точек, с шагом около 1.5 метра вбиваются колья по всему периметру фундамента и вдоль внутренних стен.

Земляные работы

Далее следует этап земляных работ. В местах установки кольев разметки снимается верхний слой грунта, на глубину около 10 см и диаметром примерно равным диаметру сваи вместе с лопастями. Здесь важно не перестараться, так как излишнее заглубление или расширение приведёт к снижению устойчивости сваи.

Монтаж свай

Затем вворачиваются сваи. В специальные отверстия в опоре вставляются рычаги, и вращательными движениями свая вкручивается в грунт до необходимой глубины. Важно помнить, что при этом необходим постоянный контроль положения центральной оси сваи, так как отклонения скажутся на устойчивости конструкции. Кроме того, верхние торцы свай должны находиться в одной плоскости, для чего необходимо использовать нивелир. После вворачивания свай, внутрь опор заливается бетонный раствор, который придаст будущей конструкции дополнительную прочность.

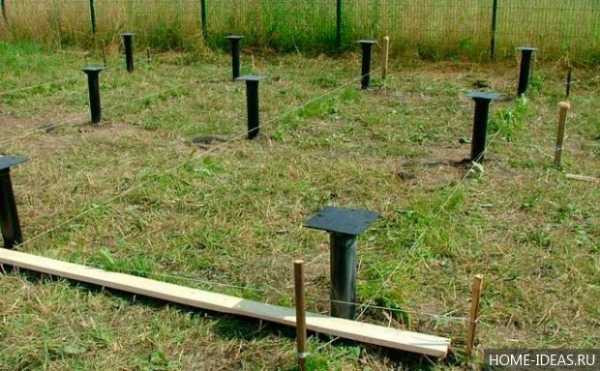

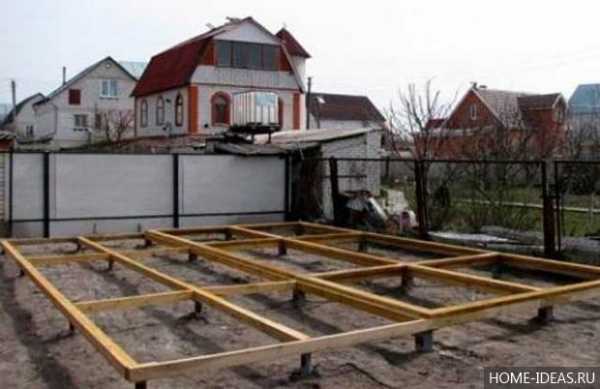

Когда все сваи будут установлены, к верхним торцам элементов привариваются горизонтально расположенные пластины, на которые укладываются и крепятся элементы обвязки фундамента. В качестве частей обвязки могут быть использованы деревянные брусья или металлические швеллера.

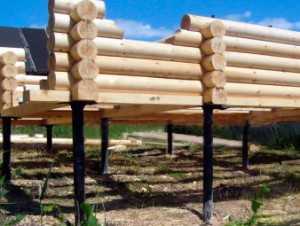

Монтаж свайно-винтового фундамента может с успехом применяться в качестве опоры под строения хозяйственного или жилого назначения и, при соблюдении необходимых технологических условий способен выполнять свои функции в течение длительного времени.

home-ideas.ru

Свайно-винтовой фундамент — пошаговый пример устройства

Постройки на винтовых сваях пока еще не особо популярны на постсоветском пространстве, несмотря на активную рекламу подобного вида фундаментов. Мы привыкли, что доверять стоит лишь массивным ж/б основаниям (ленточным, плитным или столбчатым) и до недавнего времени я полностью разделял такую точку зрения. Пока не приобрел дачный участок с глинистой почвой и очень высоким уровнем грунтовых вод (на уровне 0,5 м уже идет вода). На участках многих соседей стояли дачные домики на винтовых сваях и я, решив построить здесь каркасную баню, тоже начал задумываться об этом варианте. Достоинства очевидны:

низкая стоимость
быстрота монтажа
долговечность
надежность
устойчивость при весеннем пучении грунта

Если вы хотите ознакомиться с другими способами постройки дешёвой бани, советуем прочитать статью https://stroy-banya.com/karkas/kak-postroit-samuyu-deshevuyu-banyu.html

Так как у меня есть некоторый опыт в строительстве, я рискнул установить свайно-винтовой фундамент своими руками, с использованием доступных в хозяйстве инструментов. В одиночку закрутить сваи нельзя, поэтому я пригласил двух товарищей. Вместе мы справились с установкой свай за два дня.

Подробнее о свайно-винтовом фундаменте можно узнать из статьи https://stroy-banya.com/video/fundament-video/fundament-dlya-bani-na-vintovyx-svayax.html

Для фундамента были использованы 14 свай диаметром 108 мм и 6 свай диаметром 73мм

Расчет свайно-винтового фундамента

Фундамент устанавливался под одноэтажную каркасную баню с размерами 6х6м (в эти размеры входит веранда площадью 6х2м). Учитывая, что сваи должны располагаться вдоль несущих стен и перегородок с шагом 2-3м, мы решили использовать в строительстве 14 свай диаметром 108мм, длиной 2,5м. Сваи такого размера считаются стандартными и каждая из них выдерживает в среднем от 4 до 8т нагрузки.

На самом деле 14 свай – это много для нашей небольшой баньки, но, так как мы строим для себя, то решили взять с запасом. Тем более, что в бане планируется наличие тяжелой каменной печи и бетонного пола. Кроме «стандартных» свай диаметром 108мм были использованы 6 свай диаметром 73мм – на них будет опираться печка.

Разбивка свайного поля

Вначале ориентировочные колышки были установлены в углах будущей бани, затем по ним натягивалась веревка и устанавливались все остальные запланированные колышки.

Закручивание свай

На месте каждого колышка были выкопаны приямки, куда в дальнейшем планировалось закручивать сваи. Глубина приямков в среднем составила 15-20см.

Для того, чтобы закрутить сваи вручную, использовался рычаг, с помощью которого можно крутить сваю и, соответственно, вкручивать ее в грунт. Рычаг делается так: в технологические отверстия на верхнем конце сваи вставляется лом (арматура) диаметром около 3см. С двух сторон на лом надеваются куски квадратной трубы, которые будут служить рычагом. Чем длиннее будут части рычага, тем меньше усилий потребуется на вкручивание сваи, поэтому оптимальный размер «рукавов» рычага – 2,5-3м.

Для вкручивания сваи в твердую почву иногда требуется сила как минимум 4-х человек

Каждую сваю мы закручивали, прокручивая лом вокруг оси сваи. Делали это два человека, третий участник нашего мероприятия постоянно контролировал вертикальность вкручиваемой сваи с помощью уровня. При ручном вкручивании отклонение от вертикального положения сваи более, чем на 1-2 градуса недопустимо. Иначе распределение нагрузки будет неравномерным и свая может деформироваться.

Сваи вкручиваются ниже уровня промерзания почвы – это обязательное условие. Узнайте, какова данная характеристика в вашей климатической зоне и ориентируйтесь на нее (для средней полосы России это 1,2 — 1,5м). После того, как свая пройдет уровень промерзания, необходимо, чтобы она достигла твердых грунтов. Вы это поймете, как только свая перестанет легко входить в грунт и вкручивать станет ощутимо тяжелее, почти невозможно.

Сваи размещаются с шагом 2-3м под всеми несущими стенами и перегородками

Несколько раз при вкручивании мы натыкались сваей на камни. Вообще, неприятно, конечно, но не безнадежно. Сваю необходимо вынуть из грунта и вкрутить заново, немного под углом, лопастями смещая камень в сторону. После этого следует заново установить сваю вертикально и вкрутить ее до необходимого уровня.

Группа свай диаметром 73мм, предназначенная под установку каменной печи

Выравнивание фундамента под уровень

После того, как все сваи вкручены, необходимо подрезать их до одного уровня. Для контроля горизонтали свайного поля удобнее всего пользоваться гидравлическим уровнем или нивелиром. Оптимально, если надземные части свай не будут больше 50-60см. В нашем случае на самых высоких точках рельефа сваи были закручены на 220см, а на самых низких – на 190см. После этого сваи были подрезаны болгаркой до одного уровня.

Все сваи подрезаются под один уровень болгаркой

Бетонирование внутренней поверхности свай

Внутри сваи нельзя оставлять пустыми, так как это грозит коррозией внутренней поверхности и уменьшением срока службы. Поэтому внутренняя поверхность свай заполняется цементным раствором. На каждую сваю у нас ушло примерно 1,5 ведра раствора.

Выполнение обвязки из бруса

Так как каркасная баня, вес которой придется выдерживать свайному фундаменту, — конструкция сравнительно легкая, то мы решили, что металлический ростверк не обязателен. Его функцию выполнят металлические оголовки и деревянная обвязка. Поэтому мы надели на сваи оголовки, а к ним шурупами прикрутили обвязку из бруса 150х150мм. Все стыки обвязки были промазаны битумом.

Брус крепится к металлическим оголовкам шурупами-болтами (глухарями)

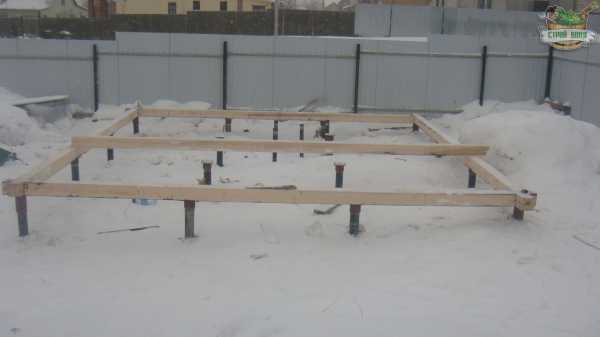

Так выглядит готовый свайно-винтовой фундамент с обвязкой из бруса

Теперь можно приступать и к установке каркаса бани, так как свайно-винтовой фундамент сразу же после окончания строительства выдерживает проектные нагрузки и полностью готов к эксплуатации.

Григорий Игумнов

stroy-banya.com

Фундамент на винтовых сваях: пошаговая инструкция, фото.

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Фундамент на винтовых сваях – одно из лучших решений для малоэтажного строительства. Его основное преимущество – простота изготовления. Кроме того, он является универсальным: его можно использовать для строительства самых различных типов зданий и сооружений. Но самое главное — он позволяет вести строительство на неровных площадках в любых климатических условиях и обеспечивает повышенную надёжность постройки даже на самых сложных грунтах.

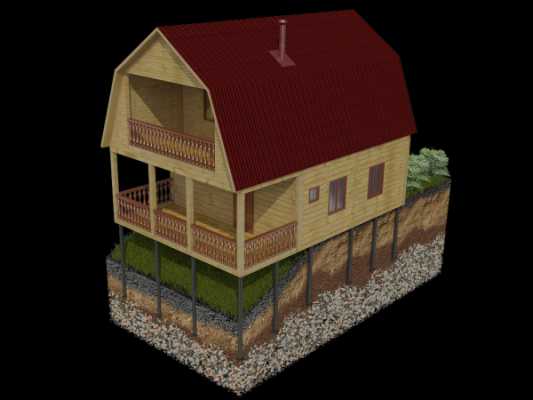

Коттедж на винтовых сваях на участке с уклоном
Важно знать! Свайный винтовой фундамент подходит для почвы любого типа, кроме каменистой. В этом случае ввинтить опоры на необходимую глубину не представляется возможным.
Расчет свайного основания
В самом начале необходимо обследовать земельный участок, на котором мы собираемся вести строительство.
Фундамент рассчитывается в несколько этапов
Определение прочности каждой отдельной сваи в соответствии с механическими свойствами и размерами материала.
Расчёт предельной нагрузки, которую может выдержать почва.
Определение несущей способности фундамента.
Если наши винтовые сваи на фундамент стандартные, это стальные трубы диаметром не менее 100 мм и толщиной металла 4 мм, оснащённые винтовыми лопастями диаметром 300 мм.
В таком случае несущая способность каждой отдельной опоры составит:
До 9 т на песчаной почве.
До 4 т в глинистом грунте.
До 6 т в рыхлых породах с 10% содержанием глины.
Далее следует определить уровень допустимой нагрузки на грунт. Для этого необходимо учесть не только его тип, но также состав и свойства почвы на нашем участке. Кроме того, очень важно правильно рассчитать максимальную и минимальную глубину залегания грунтовых вод. Эти мероприятия требуют проведения геологических изысканий на участке, что само по себе является удовольствием недешёвым. Впрочем, всегда есть возможность воспользоваться опытом застройки соседних участков или отыскать справочную информацию относительно физических особенностей почвы в районе, где располагается земельный участок.
Фундаменты этого типа рассчитываются с учётом:
Максимального веса здания (включая вес инженерного оборудования и коммуникаций, отделки и мебели).
Наибольшей снеговой нагрузки на кровлю.
Ветровых нагрузок в регионе.
Важно знать! Сваи должны быть расположены на расстоянии не менее 1,5 и не более 3 м друг от друга. Точки их установки размещаются в соответствии с указанными в планировке здания нагрузками в разных его частях.
Разметка участка и покупка материала
Винтовые сваи – фундамент надёжный и долговечный, это решение обладает повышенной устойчивостью к климатическим и грунтовым изменениям. Но при одном условии: его монтаж должен быть выполнен максимально грамотно и точно. Погрешность в расстоянии свай друг от друга и по вертикальному уровню не должен превышать 1-2 см. В противном случае в будущем мы можем столкнуться с самыми серьёзными проблемами: провисанием ростверка, перекосом здания, нарушением несущей способности стен и др.
Существует метод расчёта, который отлично подходит для строений как с прямоугольной, так и со сложной планировкой. Отметим, что фундаменты на винтовых сваях устанавливаются так, чтобы нагрузка на них и грунт была распределена равномерно. А для этого нужно взять план здания и разбить его на прямоугольники. На их рамках и диагоналях будут располагаться блоки винтовых опор с учётом требуемого расстояния между ними. При разметке следует помнить о том, что каждая отдельная свая должна находиться строго по центру несущей балки здания.
Например. Разбив план здания на прямоугольники и определив их размеры, мы можем рассчитать количество свай и распределить их с учётом равномерности нагрузки на фундамент. После планировки необходимо перенести рисунок на участок с сохранением всех расстояний и в точках установки опор вбить в землю деревянные или металлические колышки.
Следующий шаг – покупка материала. Примечательно, что в продаже имеются и готовые винтовые сваи. Стоят они ненамного дороже, чем если бы вы покупали все материалы по отдельности и изготавливали опоры самостоятельно. Однако при покупке следует обязательно поинтересоваться наличием сертификата качества как на материалы, так и на готовое изделие. При отсутствии такового смело проходим мимо: нет никакой гарантии, что лопасти приварены правильно, а сам винтовой фундамент не прогнётся или вовсе треснет через несколько лет.

Стандартные винтовые сваи
Стандартная длина винтовых свай составляет 2,5 м. При этом глубина их ввинчивания должна быть не менее 1,5 м, но если уровень промерзания почвы превышает данную величину, опоры необходимо устанавливать на глубину как минимум на 200 мм ниже этой линии. Также необходимо учитывать, что над землёй останется всего 1 м сваи, поэтому если вы хотите, чтобы цоколь здания был выше, необходимо покупать более длинные трубы. То же касается свайного фундамента, устанавливаемого на неровном участке.
Монтаж опор, оголовков и ростверка
Для того чтобы установить винтовой фундамент своими руками, нам понадобится под каждую сваю просверлить технологическое отверстие глубиной не менее 50 см. В этом нам поможет ручной или электро- или бензобур с насадкой подходящей длины.
Дополнительно. Лучше всего устанавливать винтовые сваи зимой. При наличии технологических отверстий они ввинчиваются достаточно легко. Но главное – в холодное время года можно купить материал с большой скидкой.
В первую очередь необходимо заняться угловыми сваями. В приямок вставляется труба с винтом на конце и с помощью рычага силами двух человек завинчивается в землю на нужную глубину. При необходимости можно использовать удлинитель – металлическую профильную трубу с ушками, которая одевается на сваю.

Удлинняющая насадка для винтовых свай
В процессе завинчивания не забываем о контроле вертикального положения, которой выполняется с помощью гидроуровня или отвеса каждые 2-3 витка. Поочередно установив угловые опоры, приступаем к промежуточным. Процедура их монтажа – та же. Следует лишь учитывать расположение опор, чтобы их было удобно ввинчивать вручную с помощью рычагов.

Установка винтовой сваи с помощью рычага
Строя фундамент на винтовых сваях своими руками, следует помнить, что на опорах будет устанавливаться ростверк, то есть обвязка. Она может быть выполнена из дерева, металла или бетона. Для её монтажа нам понадобится в верхней части свай приварить оголовки, следя за тем, чтобы они находились строго на одном горизонтальном уровне.

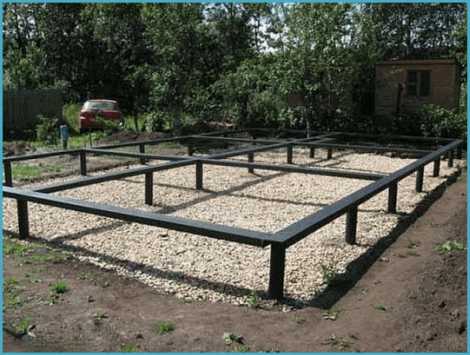

Металлическая обвязка винтового свайного фундамента
Но перед этим необходимо забетонировать опоры изнутри. Для чего? Всё очень просто: так мы защитим металл от коррозии изнутри – в отличие от внешней стороны, обработанной грунтовкой и специальной влаго- и морозостойкой краской, внутренняя поверхность трубы остаётся практически голой, если не залить её бетоном.
Несколько слов об оголовках. Они представляют собой металлические площадки, приваренные к небольшим отрезкам трубы с круглым сечением и диаметром, немного большим размеров свай. Оголовок одевается на опору и приваривается к ней. После этого следует зачистить сварной шов, обработать его антикоррозийным составом и покрасить.
После установки ростверка можно считать, что наш свайно-винтовой фундамент готов.
Интересно, что винтовое основание не требует усадки: после выполнения обвязки он полностью готов для дальнейшего строительства.
Фундаменты на винтовых сваях
rusograda.ru

РубрикаФундамент
