Воздух в системе горячего водоснабжения дома и трубах, его удаление и сброс

Содержание статьи:

Трубы водоснабжения созданы для транспортировки воды, поэтому воздуху здесь не место. Тем не менее, воздух попадает в трубы. Почему это происходит и чем опасен воздух в системах водоснабжения частных домов? Можно ли предотвратить его проникновение и как удалить воздух из системы водоснабжения?

Чем опасен воздух в водопроводе

• последствие гидроудара

  Пузыри воздуха дробят водный поток, доставляя неудобство потребителю. Краны постоянно “плюются”, ведут себя непредсказуемо;

• Воздушные пробки скапливаются в одних и тех же местах, вызывая быстрое разрушение труб и переходников. В опасности повороты и изгибы труб, где есть возможность задержаться воздушному пузырю;
• Воздух в трубах водоснабжения может спровоцировать гидроудар. Неприятное явление постепенно разрушает трубы, вызывая продольные трещины. Со временем в поврежденном месте труба лопается. Довольно долго владелец может не замечать разрушения, это основная опасность гидроударов.

Почему появляется воздух в водопроводе

в водопроводной воде содержится воздух

Существует две причины появления воздуха в системе водоснабжения дома:

• Снаружи. Через негерметичные соединения воздух попадает в трубы;
• Изнутри. В потоке воды, проходящем по трубам, растворено приблизительно 30 грамм воздуха на 1 тонну воды. Постепенно воздух высвобождается. Чем медленнее течет вода, и чем она горячее, тем процесс идет быстрее. То есть, в системах горячего водоснабжения вероятность появления воздушных пробок выше.

В системах водоснабжения частных домов воздух появляется  по следующим причинам:

• при падении уровня воды воздух может подсасывать через обратный клапан;
• плохо затянуты фитинги с резиновыми уплотнителями;
• в горячих системах водоснабжения наблюдается процесс кавитации: образуется пар, пузырьки воздуха собираются в воде, формируя пустоты или каверны;
• воздух в трубах водоснабжения остался с первого запуска оборудования.

В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе. Этим объясняется высокая окисляющая способность воздуха в системах горячего водоснабжения. Пузыри воздуха могут быть различной формы: сферические – мелкие, не больше 1 миллиметра в диаметре, грибовидные, овальные.

В вертикальных трубах пузыри устремляются вверх или распределяются по всему объему. В горизонтальных магистралях они останавливаются в самых высоких точках, где ведут разрушающую работу.

При скорости воды в трубах более 0,5 метра в секунду пузыри двигаются, не задерживаясь. Когда скорость превышает 1 метр в секунду, пузыри разбиваются на очень мелкие пузырьки. Получается подобие эмульсии из воды и воздуха. Пузыри воздуха в системе водоснабжения частного дома начинают разрушаться при скорости движения жидкости от 0,25 метра в секунду. Если она ниже, пробки могут застаиваться в одних местах довольно долго.

Как избавиться от воздуха в трубах

пример установки стравливателя

Если воздух в системе водоснабжения частного дома уже есть, но она не оборудована стравливателями, необходимо:

1. Выключить насосную станцию.
2. Открыть все сливные краны, сбросить воду и воздух из системы водоснабжения. После чего трубы заполняются опять.

Удалить воздух из системы водоснабжения можно раз и навсегда с помощью стравливающих или спускных приборов:

• механических клапанов типа клапана Маевского;
• автоматических воздухоотводчиков;
• шаровых кранов;
• вентилей.

Устройство механического клапана для сброса воздуха из системы водоснабжения таково: цилиндрическая коробочка, сверху закрывается крышкой, снизу резьба для подключения к водопроводу. Посередине крышки заглушка на резьбе. Внутри цилиндра подвешивается пластиковый поплавок в форме шарика. Если в системе горячего водоснабжения нет воздуха, шарик поднимается к отверстию в заглушке и под давлением сети плотно его закрывает. Как только в устройство проникает воздух, шарик отходит и воздух выводится. Через стравливатели воздух может проникнуть в систему, что бывает полезным при ремонте или осмотре сетей и ускоряет слив воды.

Удаляющие воздух устройства устанавливаются в определенных местах системы водоснабжения: в самых верхних оконечностях, на поворотах или изломах. То есть там, где повышена вероятность скопления воздуха.

Самодельный воздухонакопитель

В сельских водопроводах нередко вперемежку с водой течет воздух. Пользоваться таким водопроводом тяжело и неудобно, а автоматика не всегда справляется: если воздуха очень много, вода переливается фонтаном прямо из клапана. Поэтому вместо автоматического стравливателя для сброса воздуха в системе водоснабжения устанавливают воздухонакопитель. Его можно сделать самостоятельно, это бак с отводной трубкой и краном. Диаметр накопителя должен быть в 5 раз больше диаметра водопроводной трубы, тогда он сможет эффективно работать.

Воздухонакопитель устанавливается в самой верхней точке водопровода там, где удобно стравливать воздух вручную. Баки для скопления воздуха широко используются в многоэтажных домах в системах горячего водоснабжения.

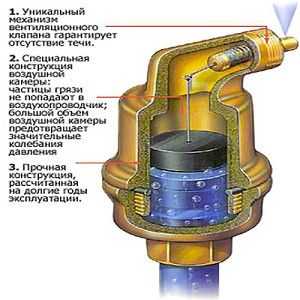

Автоматические воздухоотводчики

1 – воздухоотводчик постоянного действия, 2 – переменного действия, 3 – двойного действия.

Устройства для устранения воздуха из водопроводных систем широко представлены на рынке. Поплавковые клапаны это воздухоотводчики постоянного действия. Они защищают работающую систему от скопления воздуха и газов. Когда давление в системе падает до атмосферного, поплавковый клапан впускает воздух в трубы. Чтобы устранить причину появления воздуха в системе водоснабжения дома дополнительно устанавливается обратный клапан. Есть модели воздухоотводчиков, уже оснащенные обратным клапаном.

Воздухоотводчики пускового действия используются для отвода воздуха во время заполнения системы водой или для запуска воздуха при дренажных работах.

Воздухоотводчики комбинированного действия обладают свойствами обоих описанных ранее устройств.

При выборе воздухоотводчика учитывается объем выпускаемого воздуха. Этот показатель можно найти в характеристиках прибора. Не следует подбирать автоматический воздухоотводчик помощнее. Работая вполсилы, он быстрее износится.

Для корректной работы воздухоотводчика важно рабочее давление в водопроводе и качество жидкости. Если плотность ресурса ниже 960 килограммов на кубометр, устанавливают поплавки специальной конструкции.

Виодеоролик о простейшем воздухоотводчике – клапане Маевского:

strojdvor.ru

Как выгнать воздушную пробку из радиатора водяного отопления

Воздушная пробка – это скопление воздуха в водяной системе отопления. Это негативное явление, которое не возникает при правильном проектировании. Во всех элементах контура обогрева циркулирует теплоноситель – вода или антифриз. Там, где скапливается воздух, циркуляция прекращается, а вместе с этим отсутствует теплообмен, возникают гидроудары, начинается коррозия. Сегодня мы расскажем вам, как убрать воздушные пробки и предотвратить их появление.

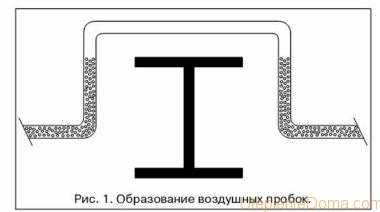

Как и где образуется воздушная пробка

Есть две категории систем водяного отопления – это герметичные (закрытые) и негерметичные (открытые). Главное отличие в том, как циркулирует теплоноситель. В закрытых системах это происходит благодаря насосу, без него вода будет стоять. В открытых контурах теплоноситель течет только благодаря гравитации земли, поэтому их еще называют гравитационными. Это возможно только в том случае, если трубы будут уложены под наклоном. Также наклон должен сохраняться при установке радиаторов.

Главной причиной появления воздушных пробок является теплоноситель. Именно вода приносит в контур воздух, который всегда содержится в ней. Процент содержания зависит от температуры. В холодной воде воздуха больше, при нагревании он начинает выходить. При этом чем выше температура, тем интенсивнее происходит процесс.

Есть много вариантов какие трубы выбрать для отопления: ППН, РЕХ, ПВХ, металлопластик, сталь, нержавейка, медь.



О том, как соединить трубы отопления читайте в этой статье.

Скопление воздуха может быть:

Последствия могут отличаться, но в любом случае это негативно сказывается на работе всей системы. В закрытых контурах теплоноситель не контактирует с воздухом. Пробка может появиться после ремонта или при окислении металла (когда железо ржавеет).

Приспособления для отвода воздуха

Правильная работа контура невозможна, если в ней есть пробки. Они уменьшают полезный объём системы, мешают циркуляции теплоносителя, их нужно удалять. Чтобы бороться с проблемой завоздушивания в системе отопления монтируются:

• автоматические воздухоотводчики;
• краны Маевского;
• сепараторы воздуха.

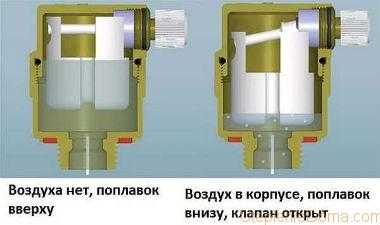

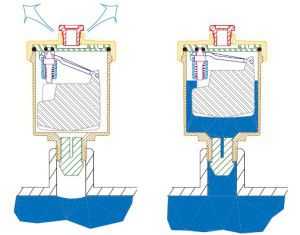

Принцип работы автоматического воздухоотводчика.

В открытых системах воздух выходит через расширительный бак, который выполняет сразу две функции. Его ставят в самой высокой точке, к которой под наклоном уложена вся система. Пробке больше некуда деваться, кроме как подняться в бак – это при условии, что контур спроектирован и сделан правильно.

Автоматический воздухоотводчик работает автономно. Он устанавливается в любой проблемной точке. Ставится с аварийным клапаном для выброса теплоносителя при критическом повышении давления. Сепаратор воздуха это проточная арматура, в которой стоит что-то наподобие ершика для посуды, только из металла. Ударяясь об эту преграду, вода примешивается, вследствие чего из теплоносителя отделяется воздух и выводится наружу. Весь процесс автоматичный.

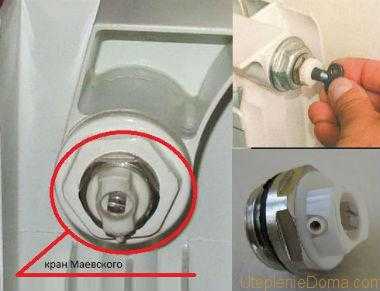

Кран Маевского ставится в верхний торец батареи. Он входит в монтажный комплект, который нужно приобрести при замене батарей отопления. Новые теплообменники продаются неготовыми в установке. Это единственный воздухоотводчик, который нужно открывать вручную.

Как удалить воздушную пробку

Когда стоит вопрос, как выгнать воздушную пробку, то речь идет именно о кранах Маевского, так как вся остальная арматура работает в автономном режиме. Если этого не происходит, значит, нужно заменить нерабочий элемент на новый.

Удаление воздушной пробки из батареи.

Кран Маевского можно найти в одном из верхних торцов батареи. Во вращающейся головке есть отверстие для слива теплоносителя. По правилам установки оно должно смотреть вверх. Посередине крана есть маленький болтик под прямую отвертку. Чтобы удалить пробку нужно:

• повернуть колпачок отверстием для слива вниз;
• подставить небольшую емкость – хватит 100 мл;
• немного провернуть болт крана отверткой против часовой стрелки – буквально четверть оборота.

Должно появиться шипение – это выходит воздух. Когда из крана польется вода, болтик закручивается обратно. Все просто, бояться не надо, струйка воды тонкая, как иголка, теплоносителя вытекает при этом крайне мало.

Существует три методики промывки труб отопления в частном доме: химическая, напорная и импульсная.



Схемы подключения труб отопления к газовому котлу вы найдете тут.

Если пробка появилась в трубе на одном из участков контура, то можно выдавить ее подпиткой воды. Только при этом нужно открыть один из кранов и обеспечить вывод теплоносителя в канализацию. Воды выльется много. Самые опытные сантехники умеют находить пробку в трубе и выгонять ее легкими постукиваниями.

Негативные последствия воздушных пробок

Есть прямые последствия появления воздушных пробок – это перепады давления, гидроудары и коррозия. В свою очередь, каждый из факторов опасен по-своему. К примеру, коррозия – возникает при контакте железа и воздуха, при этом процесс сопровождается выделением малого количества газов. И так по нарастающей. Ржавчина разъедает трубу из-за чего рано или поздно потребуется заменить часть контура. Кроме этого, частицы коррозии забывают фильтры.

Сразу гидроудары слабые, но если ничего не предпринимать, со временем система разгерметизируется. Признаком наличия гидроударов являются короткие постукивания в трубах.

Гидроудары – проблема более серьёзная, особенно для центральных систем. Когда вода достигает пробки, она резко останавливается, вследствие чего в обратном направлении ее циркуляции расходится ударная волна. По мере отдаления волна набирает силу, которой бывает достаточно, чтобы расколоть чугунную батарею.

Давление – самый опасный фактор. Из-за уменьшения полезного объёма контура при повышении температуры теплоноситель увеличивается в объёме и ему становится «тесно», он начинает искать себе выход. В этом случае происходит аварийный выброс через клапан. Когда теплоноситель остывает, в контуре резко падает давление. Если давление будет слишком маленьким, то котел просто не включится. Результат – разморожение системы, а это сулит полный демонтаж и замену.

utepleniedoma.com

Воздушные пробки в системах отопления: справляемся своими силами

Проверку отопительной системы на наличие воздушных пробок необходимо проводить во время подготовки к зиме. Иначе с наступлением холодов можно столкнуться с такими проблемами, как холодные трубы и шум в них.

Почему появляются воздушные пробки в отопительных системах?

Среди причин появления в отопительных системах воздуха можно назвать следующие:

• ремонт отопительных систем;
• несоблюдение направления и параметров уклона в процессе монтажа трубопровода;
• снижение уровня воды и давления;
• отсутствие насоса для осуществления принудительной циркуляции воды;
• протечка труб на стыках;
• неправильное заполнение отопительной системы после того, как она не использовалась в течение продолжительного времени.

Кроме вышеперечисленных причин, можно назвать ещё и то, что воздух может попасть в трубы вместе с водой, в которой, как правило содержатся пузырьки воздуха. Они в процессе нагревания начинают движение вверх.

От появления воздушных пробок не защищены и системы, к которым подключают тёплые полы водяного типа. При этом исправить ситуацию достаточно сложно, потому что в данном случае трубы находятся на разной высоте. Поэтому необходимо либо всё время следить за тем, каков расход воды и какое давление создано в трубе, либо выполнить установку воздухосборников.

Какие способы борьбы с воздушными пробками существуют?

В зависимости от того, какая циркуляция воды предусмотрена в отопительной системе: принудительная или естественная, – используются разные приёмы удаления воздуха.

При естественной циркуляции и верхней разводке от воздуха может избавить установка расширительного бака. Его располагают по отношению к системе в самом высоком месте. Трубопровод, который подаёт воду, должен подводиться к расширительному баку с некоторым подъёмом.

При нижней разводке воздух удаляется точно так же, как если бы в системе отопления был установлен циркуляционный насос.

Если в доме используется циркуляция принудительного типа, то воздухосборник устанавливается в самом высоком месте всей системы. Подающая теплоноситель труба при этом поднимается в направлении движения воды. Пузырьки воздуха, которые она содержит, поднимаются вверх по стояку и выводятся, когда открыты воздушные краны.

О каком бы типе системы отопления не шла речь, обратные трубы должны иметь уклон по направлению к сливу воды. Это будет необходимо при проведении ремонта отопления, так как слить воду можно будет гораздо быстрее.

В закрытых отопительных системах в нескольких местах трубопровода устанавливаются автоматические отводчики воздуха. Работа воздухозаборников и отводчиков напрямую зависит от того, правильно ли выбран уклон. Если всё было сделано верно, то стравливание воздуха не вызовет никаких проблем.

При удалении воздуха в трубах повышается давление, а расход теплоносителя увеличивается. Если батареи сильно завоздушены, то вы имеете дело с нарушенной герметичностью.

Выбираем место установки воздухоотводчиков

Отведение воздуха нужно предусмотреть в двух местах:

• во-первых, там, где есть колено или поворот в трубопроводе;
• во-вторых, на самых высоких точках трубопровода.

Все отводчики воздуха делятся на два вида. Одни из них ручные, а другие – автоматические.

К ручным воздухоотводчикам относят кран Маевского. Его устанавливают на торцовой части радиатора. Регулировать такой кран можно с помощью отвёртки или ключа.

Минусом подобных кранов являются небольшие размеры, снижающие их производительность. Кран Маевского есть смысл использовать лишь в процессе местного удаления воздуха.

Автоматические отводчики воздуха функционируют без необходимости приложения усилий со стороны человека. Их можно установить и вертикально, и горизонтально.

Их минусом является то, что они чувствительны к грязной воде. Чтобы избежать поломок, необходимо устанавливать на обратных и подающих воду трубах фильтры-грязевики.

Как найти завоздушенный участок трубы?

Определить появление воздушных пробок в отопительной системе несложно. Для этого достаточно прислушаться к тому, как по трубам идёт вода. Если трубопровод издаёт не характерные для него звуки вроде бульканья или перетеканий, то на лицо факт появления воздушной пробки.

Простукиванием можно более точно определить завоздушенный участок. Однако по трубам и батареям нужно постукивать не сильно, а лишь слегка. На месте воздушной пробки металл будет звучать звонче.

Чтобы устранить образовавшуюся пробку, нужно сначала поставить ведро, которое пригодится, когда вода начнёт сливаться, и открыть термостат на батарее, а затем – кран Маевского.

Определить начало сброса воздуха можно по тихому шипению, которое начнётся во время открывания крана. Шипение будет становиться всё тише по мере того, как воздух будет уходить. Кран нужно закрывать лишь тогда, когда из него начнёт течь вода.

Может случиться и так, что подобная операция не поможет, и батареи будут по-прежнему плохо прогревать помещение. Тогда предстоит проделать более сложную работу: снова продуть, промыть и заполнить водой отопительную систему.

termosys.ru

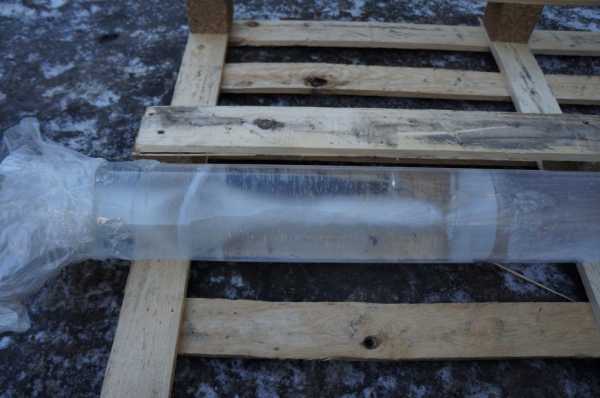

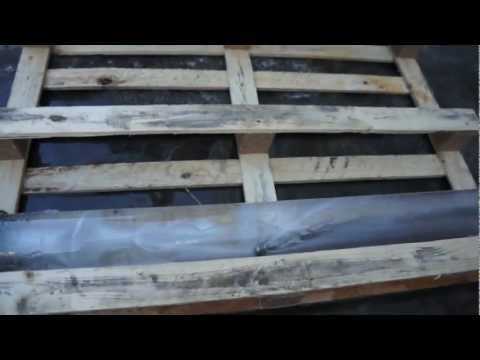

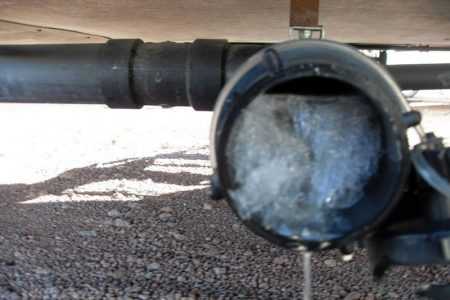

Как разморозить канализационную трубу в частном доме?

Автономные системы жизнеобеспечения позволяют поднять уровень комфорта в частном доме. Но все проблемы, возникающие с местными коммуникациями, хозяевам придется решать самостоятельно. Сильные морозы – это всегда испытание для инженерных систем. Одной из возможных проблем является перемерзание канализации. Разберемся, как разморозить канализационную трубу, если авария все же произошла.

Остановиться местная система водоотведения, используемая в частном доме, может не только по причине засорения труб мусором. Не менее серьезную проблему представляет собой замерзание жидкости внутри. Образовавшаяся ледяная пробка приводит к невозможности эксплуатации трубопровода, поэтому хозяевам будет полезно узнать, как разморозить канализационную трубу.

Займемся профилактикой

Чтобы не пришлось потом выбирать наиболее подходящий способ разморозки трубопровода, стоит заранее принять меры, предотвращающие перемерзание. Что можно предпринять? Существует несколько способов решить проблему.

• Глубокая прокладка. Грунт на участке промерзает на определенную глубину, поэтому, если проложить трубы под землей ниже этого уровня, то вода в них никогда не замерзнет. Этот способ весьма эффективен, но не всегда приемлем, так как предполагает довольно глубокую прокладку. А учитывая то, что трубопровод нужно прокладывать с уклоном, земельные работы по подготовке канав потребуются весьма серьезные.
• Утепление. Чтобы защитить трубы от холода, их можно утеплить. Для этого используется пенопласт и другие полимерные утеплители.
• Применение активного утепления. Самый эффективный, но и самый дорогой способ заключается в применении греющего кабеля.

Совет! Наиболее эффективной защиты можно добиться, если использовать комбинацию способов. Например, в самых проблемных местах применять греющий кабель, а на остальных участках – обычный утеплитель.

Способы разморозки

Если своевременно не были предприняты профилактические меры или они оказались неэффективными, то нужно будет выбирать способ отогреть трубопровод. Чтобы устранить аварию, нужно сначала отыскать место, в котором образовалась ледяная пробка.

Костер

Один из самых простых способов отогреть трубопровод заключается в том, что над местом образования ледяной пробки разводится костер. Плюсы этого способа:

• простота;
• отсутствие затрат.

Минусы:

• невысокая эффективность;
• использовать можно только в случае чугунного трубопровода, для пластиковых труб он категорически неприемлем;
• можно применять, если трубы проложены неглубоко под землей.

Кипятильник

Устранить ледяную пробку можно, используя кипятильник. Этот способ, так же как и предыдущий подходит только для чугунного трубопровода. При попытке так отогреть пластиковую трубу результат будет плачевным. Способ применения:

• кипятильник прикрепляется к жесткой проволоке;
• через ревизию (специальный фитинг для обслуживания трубопровода) собранная конструкция вводится в трубу и подается дл места расположения пробки;
• после погружения кипятильника в воду, он включается в сеть.

Метод имеет множество недостатков, а именно:

• расстояние, на которое можно продвинуть кипятильник, ограничено длиной шнура;
• если пробка большая, то на ее разрушение потребуется много времени;
• после использования кипятильника таким образом, его останется только выбросить.

Однако самым существенным недостатком является опасность возникновения замыкания. Чтобы несколько сократить риск замыкания вместо обычного кипятильника рекомендуется использовать самодельную конструкцию из лезвий. Ее преимуществом является то, что нагрев прекратится сразу же, как только уйдет вода.

Кабель

Намного безопаснее вместо кипятильника использовать греющий кабель. Если есть возможность добраться до трубы, то её просто обматывают кабелем сверху и подают питание.

Однако, чаще всего, кабель приходится вводить во внутрь трубопровода. Поскольку это изделие герметично, опасности замыкания не возникает. Но нагревается кабель несильно, поэтому на устранение пробки изо льда уйдет много времени. Но зато этот способ позволит отогреть пластиковые трубы без риска их повредить.

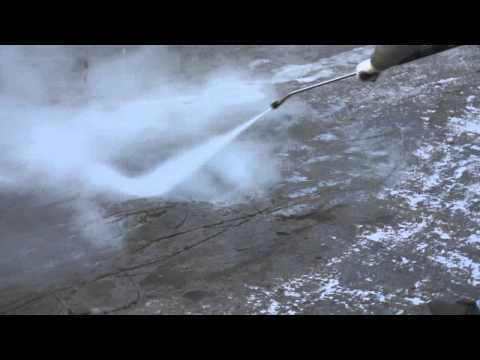

Кипяток

Самый очевидный и самый простой способ отогреть трубу заключается во вливании в систему горячей воды. Если пробка расположена недалеко от выхода из дома, то можно просто открыть кран с горячей водой.

Однако в большинстве случаев, пробка образуется на отдалении от места вывода трубы из дома. Поэтому действовать придется через ближайший к пробке колодец. Для подачи кипятка потребуется шланг, который вставляется в трубу и, по мере таяния льда, проталкивается дальше.

Если шланг мягкий, то его невозможно буде проталкивать по трубе. Для решения этой проблемы нужно будет прикрепить шланг скотчем к жесткой проволоке.

Совет! Чтобы быстрее отогреть систему водоотведения, можно подавать в трубу нагретый до кипения раствор соли. Соль хорошо растапливает лед, поэтому устранить затор можно будет быстрее. Более того, крепкий раствор соли замерзает при более низких температурах, поэтому можно будет не бояться, что ледяная пробка увеличится, если придется прервать работу.

Итак, существует несколько вариантов решения проблемы как разморозить канализационную трубу. Но все способы довольно трудоемкие и каждый имеет определенные недостатки. Поэтому гораздо разумнее своевременно позаботиться о профилактике образования ледяных пробок в трубопроводе канализации.

phoenix-master.com

все про спуск воздушной пробки » Аква-Ремонт

Воздух в отопительной системе является препятствием для ее нормального функционирования. С этой проблемой жители квартир и домов сталкиваются, как правило, в начале отопительного сезона. Шум в трубах, холодные батареи, коррозия металлических элементов – вот результат образования воздушных пробок. И это случается даже с идеально спроектированной и правильно смонтированной системой отопления. Почему так происходит и для чего необходимо своевременно производить удаление воздуха из системы отопления – об этом пойдет речь в данной статье.

Почему появляется воздух в отопительной системе?

С понятием «воздушные пробки» знакомы многие наши соотечественники. Об этом явлении вспоминают в начале отопительного сезона, когда в дома пускают тепло, а в квартирах верхних этажей часто батареи не нагреваются или нагреваются только в нижней части, а в верхней – абсолютно холодные. Откуда появляется воздух в трубопроводах? Причин завоздушивания может быть несколько:

• проведение ремонтных работ (сборка, разборка трубопровода), во время которых появление воздуха неизбежно;
• несоблюдение во время монтажа величины и направления уклона магистралей трубопроводов;
• пониженное давление в водопроводе: уровень воды падает, а образовавшиеся в результате пустоты заполняются воздухом;
• при нагревании воды пузырьки содержащегося в ней воздуха выделяются и поднимаются в верхнюю часть трубопровода, создавая там воздушные пробки;
• систему отопления наполняют неправильно: после летнего простоя трубы следует заполнять водой не быстро, а медленно, производя одновременно спуск воздуха из системы отопления;
• неудовлетворительно загерметизированные стыки трубопроводов, через которые происходит утечка теплоносителя. Течь в этих местах малозаметна, так как горячая вода сразу испаряется. Именно через неплотные швы и засасывается воздух в систему;
• неисправность воздухозаборных устройств;
• подключение водяного «теплого пола» к отопительной системе, трубы которого при монтаже располагаются на разной высоте.

Способы удаления воздушной пробки

Поскольку один или несколько из перечисленных факторов могут присутствовать во многих домах, то обязательно встает вопрос удаления воздуха в системе отопления. Эту операцию можно выполнить различными способами. Все зависит от того, с какой циркуляцией  теплоносителя имеем дело – естественной или принудительной.

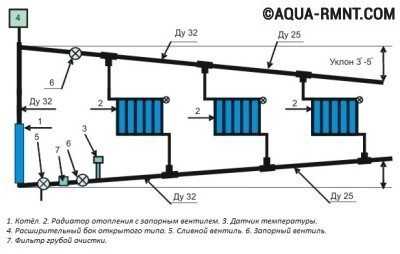

В системе отопления с естественной циркуляцией (имеется в виду верхняя разводка труб) образовавшуюся воздушную пробку можно удалить через расширительный бак – он находится в самой высокой точке по отношению ко всей системе.Прокладку подающего трубопровода следует произвести с подъемом к расширительному бачку. При нижней разводке труб воздух удаляют так же, как и в отопительных системах, снабженных циркуляционным насосом.

Стравить воздух из отопительной системы с естественной циркуляцией можно при помощи расширительного бака

В отопительных системах с принудительным режимом циркуляции теплоносителя в самой высокой точке устанавливают воздухосборник, специально предусмотренный для спуска воздуха. В этом случае подающий трубопровод прокладывают с подъемом по курсу движения теплоносителя, а поднимающиеся по стояку пузырьки воздуха удаляются через воздушные краны (их устанавливают в самых верхних точках). Во всех случаях обратный трубопровод необходимо прокладывать с уклоном в направление слива воды для ускоренного опорожнения при необходимости ремонта.

Виды воздухоотводчиков и мест их установки

Воздухоотводчики бывают ручными и автоматическими. Ручные воздухоотводчики или краны Маевского имеют небольшие размеры. Их устанавливают обычно на торцевой части радиатора отопления. Регулируют кран Маевского с помощью ключа, отвертки или даже вручную. Так как кран небольшой, то и его производительность небольшая, поэтому его применяют только для локального устранения воздушных пробок в отопительной системе.

Воздухоотводчики для системы отопления бывают двух типов: ручные (кран Маевского) и автоматические (работают без участия человека).

Второй тип воздухоотводчиков – автоматические – работают без вмешивания человека. Их устанавливают как в вертикальном положении, так и в горизонтальном. Они имеют высокую производительность, но обладают достаточно большой чувствительностью к загрязнениям в воде, поэтому их монтируют вместе с фильтрами и на подающих трубопроводах, и на обратных.

Автоматические воздухоотводчики устанавливаются в отопительных системах закрытого типа по линии трубопроводов в разных точках. Тогда сброс воздуха из каждой группы устройств производится отдельно. Многоступенчатая система обезвоздушивания считается самой эффективной. При правильной прокладке и грамотном монтаже труб (под нужным уклоном) вывести воздух через воздухоотводчики будет просто и беспроблемно. Удаление воздуха из труб отопления связано с увеличением расхода теплоносителя, а также с возрастанием давления в них. Падение давления воды свидетельствует о нарушении герметичности системы, а температурные перепады – о наличии воздуха в радиаторах отопления.

Определение места образования пробки и ее удаление

Как можно понять, что в радиаторе есть воздух? Обычно на наличие воздуха указывают посторонние звуки, такие как бульканье, протекание воды. Для обеспечения полноценной циркуляции теплоносителя нужно обязательно удалить этот воздух. При полном завоздушивании системы нужно определить сначала места образования пробок, постукивая молотком по отопительным приборам. Там где есть воздушная пробка, звук будет более звонким и сильным. Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.

Поняв, что воздух в отопительном приборе присутствует, следует взять отвертку или ключ и подготовить емкость для воды. Открыв термостат до максимального уровня, нужно открыть клапан крана Маевского и подставить емкость. Появление легкого шипения будет означать, что воздух выходит. Клапан держат открытым до тех пор, пока не потечет вода и только после этого закрывают.

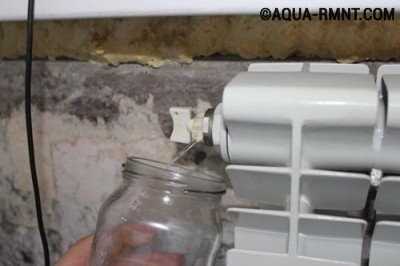

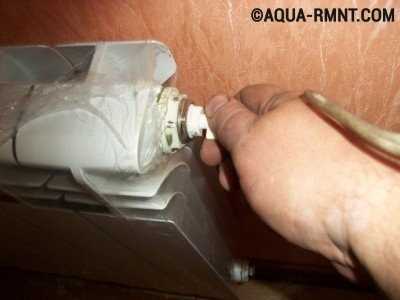

Ликвидация воздушной пробки в отопительной батарее при помощи установленного на ней крана Маевского: клапан открывают специальным ключом или вручную и держат открытым до появления воды

Бывает, что после проведения данной процедуры батарея греет недолго или недостаточно хорошо. Тогда ее нужно продуть и промыть, поскольку скопление в ней мусора и ржавчины также может стать причиной появления воздуха.

Если после спуска воздуха батарея по-прежнему плохо нагревается, попробуйте слить примерно 200гр теплоносителя, чтобы убедиться в полном удалении воздушной пробки. Если не помогло, но надо продуть и промыть радиатор от возможно скопившейся грязи

Если и после этого нет улучшений, нужно проверить уровень заполнения отопительной системы. Воздушные пробки могут также образоваться на изгибах трубопроводов. Поэтому важно в процессе монтажа соблюдать направление и величину уклонов разводящих трубопроводов. В местах, где уклон по какой-либо причине отличается от проекта, дополнительно устанавливают воздухоспускные вентили.

В алюминиевых радиаторах воздушные пробки образуются более интенсивно по причине плохого качества материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуют заменить алюминиевые радиаторы приборами из более качественных материалов с антикоррозионным покрытием и установить воздухоотводчики. Чтобы обогрев комнат был нормальным, перед заполнением отопительной системы водой необходимо своевременно позаботиться об удалении из нее воздуха, препятствующего нормальному движению теплоносителя, и тогда зимой в вашем доме будет тепло и уютно.

aqua-rmnt.com

Как убрать воздушную пробку из системы отопления

Содержание статьи:

Ухудшение работы отопления может быть обусловлено несколькими факторами. Одним из них является завоздушенность – появление пустот внутри труб и радиаторов. При этом затрудняется циркуляция теплоносителя, существенно снижается КПД и возрастает риск поломок. Как убрать воздушную пробку из системы отопления собственными силами? Для этого нужно узнать основные факторы появления подобного дефекта.

Причины возникновения воздушных пробок

Термограмма как один из способов обнаружения воздушных пробок

Сформировавшаяся воздушная пробка в батарее отопления может возникнуть по ряду причин. Основной из них является утечка теплоносителя. Даже небольшое уменьшение объема воды в системе влечет за собой образование воздушных прослоек в трубах и радиаторах.

Кроме этого, не нужно забывать, что вода характеризуется степенью насыщения кислородом. Во время нагрева происходит не только расширение, но и выделение пара. Он может концентрироваться в верхних точках магистрали. Чаще всего воздушная пробка в радиаторе отопления формируется именно из-за этого. После остывания теплоносителя его объем уменьшается, образовавшееся пространство занимает воздух. Во время эксплуатации системы во избежание появления этих явлений нужно придерживаться следующих рекомендаций:

• Соблюдение уровня расположения труб и отопительных приборов. Даже небольшой перекос батареи поставит перед собственником вопрос – как выгнать воздушную пробку из системы отопления;
• Использование элементов системы, материал изготовления которых не пропускает молекулы кислорода. Наиболее распространенной ошибкой является монтаж труб из сшитого полиэтилена без защитной оболочки;
• Соблюдение режимов работы отопления. Это относится как к температурному графику функционирования, так и к давлению. Для этого следует монтировать на ответственных участках магистрали манометры и термометры;
• Для закрытых систем рекомендуется монтаж автоматической подпитки теплоносителем. В случае убывания даже небольшого количества воды вследствие протечки или испарения этот механизм добавит нужный объем теплоносителя автоматически.

Но как пробить пробку в отоплении если она уже сформировалась? Сначала нужно найти. Явным признаком ее появления будет резкое снижение температуры в определенном месте трубопровода или радиатора. Также появятся характерные звуки – бульканье и перетекание жидкости. Несильное постукивание поможет найти точное месторасположение дефекта. В этом месте металл будет создавать чуть более высокие звуки, чем при полном заполнении водой.

Если нужно избежать ситуации, при которой удаление образовавшейся воздушной пробки из труб отопления окажется затруднительным – рекомендуется после котла установить сепаратор. Это устройство уменьшает содержание газа в воде.

Методы устранения воздушных пробок

Удаление пробок с помощью установленного воздухоотводчика

Перед тем как убрать воздушную пробку в отоплении нужно выяснить ее свойства. Главным из них является плотность, которая всегда будет ниже, чем такой же показатель воды. Соответственно жидкость будет вытеснять воздух вверх и по направлению циркуляции.

Следовательно, для удаления завоздушенности нужно обеспечить выход пара. Для этого следует установить специальные устройства – воздухоотводчики и краны Маевского. Они работают по принципу обратного клапана. При превышении определенного показателя давления, на седло клапана воздействует пар. Шток приходит в движение, высвобождая воздух из радиатора или трубы. После нормализации давления под действием пружины шток занимает старое положение.

Воздушная пробка чугунной или алюминиевой батареи отопления может привести к повреждению корпуса. Поэтому при возникновении такой ситуации нужно незамедлительно решить проблему.

Кран Маевского

Конструкция крана Маевского

Он предназначен для устранения воздушной пробки в батарее отопления. Несмотря на небольшой размер, кран Маевского способствует эффективному удалению скопившегося пара не только в радиаторах, но и в трубах.

Конструктивно он представляет собой игольчатый клапан, заключенный в металлическом корпусе. Как удалить воздушную пробку из системы отопления с его помощью? Сначала нужно определиться с моделью устройства.

Ручные краны

После установки в верхний патрубок радиатора выпуск воздуха осуществляется после поворота накидной гайки на кране. Удаление воздушной пробки из системы отопления с помощью ручного крана Маевского выполняется по следующей схеме:

• Заполнение системы теплоносителем. Краны на радиаторах при этом находятся в закрытом состоянии;
• По достижении максимального уровня подача воды прекращается;
• Установив в устройствах требуемый зазор игольчатого ограничителя, открываются краны;
• Одновременно с этим возобновляется подача теплоносителя.

Вода добавляется в систему до тех пор, пока из всех кранов Маевского не начинает идти жидкость. Обязательно проверяется отсутствие воздушной струи. Такой метод эффективен для удаления воздушной пробки в радиаторах отопления при первом запуске системы, перед сезоном или при появлении завоздушенности во время эксплуатации.

Ручные модели эффективно устранят воздушную пробку в радиаторе как для автономного, так и для центрального отопления. Главное, – правильно подобрать монтажную резьбу. В большинстве случаев она равна 1/2”, но есть модели и с нестандартным размером 3/4”.

Автоматические краны

Автоматический кран Маевского

В отличие от вышеописанной модели в их конструкции на торец игольчатого клапана устанавливается седло с определенной площадью поверхности. В сочетании с обратной пружиной, степень прижатия которой определяет критическое значение давления, при котором кран открывается. Подробное устройство предназначено для автоматического пробития пробки в отоплении при превышении критического значения температуры и как следствие – давления.

Однако, перед монтажом следует ознакомиться со спецификой работы этой модели:

• Для предотвращения попадания воды на пол в конструкции должен быть предусмотрен патрубок для слива избыточного количества воды в канализацию;
• При долгом застое седло клапана может покрыться известковым налетом, который затруднит его открытие. Поэтому рекомендуют 1 раз в 2-3 месяца открывать кран вручную. Этапы процедуры нужно сделать перед первым запуском отопления;
• Устанавливаемое максимальное давление открытия не должно превышать критическое всей системы. Для того чтобы убрать воздушную пробку из отопления в автоматическом режиме значение давления на кране должно быть меньше максимального на 5-10%.

Что лучше установить: автоматический или ручной кран Маевского? Если работа системы не предусматривает резких скачков давления – на радиаторы можно поставить ручные модели. Для автономного отопления отдают предпочтение автоматическим.

Лучше всего выбирать модели, изготовленные из латуни. Во время выгона воздушной пробки из отопления они могут выдержать не только критическое значение давления, но и температуры. Стальной корпус подвержен разрушению и ржавлению.

Воздухоотводчик отопления

Конструкция, принцип работы воздухоотводчика

Но помимо радиаторов нередко возникают ситуации, когда требуется выгнать воздушную пробку из системы отопления в трубах. Для этого на определенных участках магистрали необходимо установить воздухоотводчики. Их конструкция во многом схожа с описанными автоматическими кранами Маевского. Однако есть существенные отличия – они рассчитаны на наибольший объем выпускаемого воздуха и устанавливаются не горизонтально, а вертикально.

Для того чтобы удалить образовавшуюся воздушную пробку из системы отопления сначала нужно установить воздухоотводчики в правильных местах:

• В самой высокой точке магистрали. Для открытой системы это возможно только в том случае, если установлен герметичный расширительный бак на обратной трубе;
• В коллекторном отоплении – на каждой гребенке;
• Для тройниковой разводки – перед каждым узлом разветвления магистрали.

После установки необходимо правильно выставить значение давления, при котором воздухоотводчик сработает. Для удаления воздушной пробки из системы отопления в трубы нагнетают теплоноситель до того момента, пока не сработает воздухоотводчик на обратной магистрали.

Убирая воздушную пробку в автономном отоплении, нужно снизить температуру теплоносителя до минимума. Это приведет к уменьшению объема воды и будет способствовать более эффективному устранению неполадки.

В сочетании с функциональными качествами кранов Маевского это дает возможность эффективно пробить любую пробку в отоплении. Важно, чтобы параметры срабатывания устройств не превышали критическое значение давления. В противном случае безопасность системы может быть под угрозой.

В видео показан пример развоздушивания радиатора отопления:

strojdvor.ru

Как пробить ледяную пробку в трубе?

Мороз крепчает, а ведь только декабрь. Впереди еще два месяца зимы. И совсем скоро начнут напрочь мерзнуть трубы.

Да, да каждый год одно и то же. Два или три звонка в неделю с вопросом; у меня труба замерзла, чем ee можно разморозить?

Ну, со стальной водопроводной трубой небольшого диаметра еще можно справиться. Их обычно сварочным трансформатором размораживают, а  вот что делать с канализацией?

У меня есть ответ, смотрите видео

Так для справки: мы пробили ледяную пробку длиной полметра в трубе диаметром 100мм за 2 минуты. На улице, кстати, было -20. и все это с помощью мойки высокого давления с подогревом воды

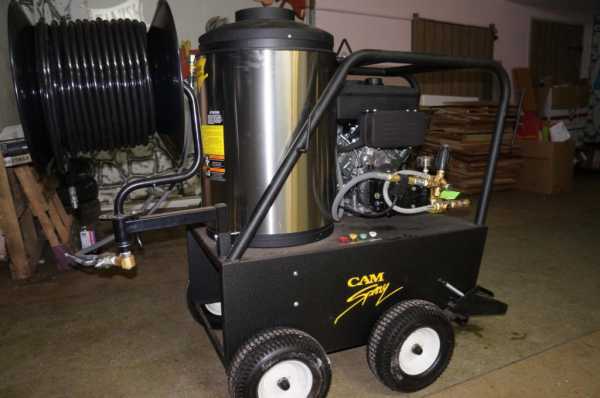

Гидродинамическая машина с подогревом воды CamSpay CS4000QB.4

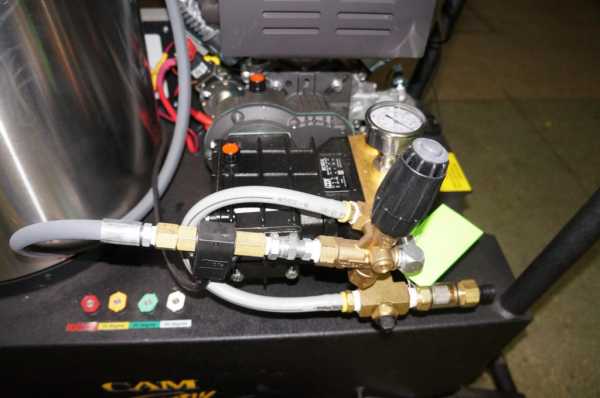

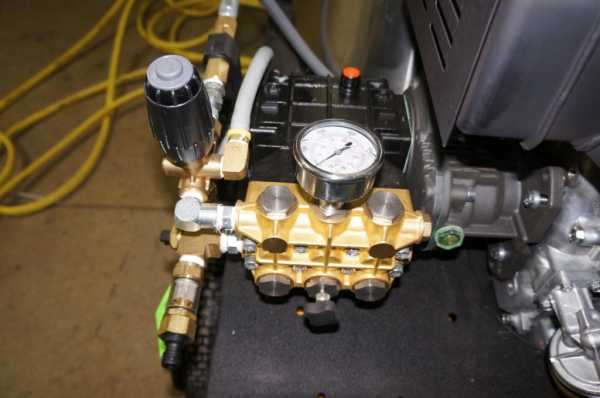

Триплунжерный насос с керамическими поршнями и стальными клапанами и кованным латунным распределительным узлом

Насос UDOR — производительностью 15,2л/мин и максимальным давление 276 бар

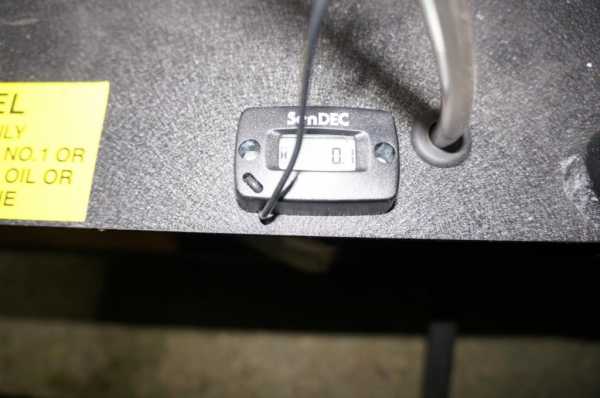

счетчик мото-часов

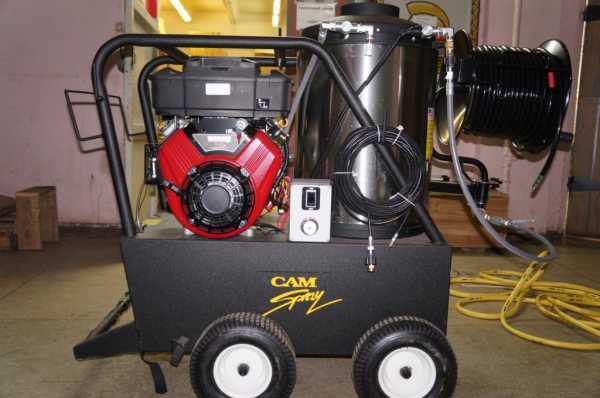

Бензиновый двигатель Briggs Vanguard E/Start мощностью 16 л/с с электростартером

С управление горелкой справится даже школьник

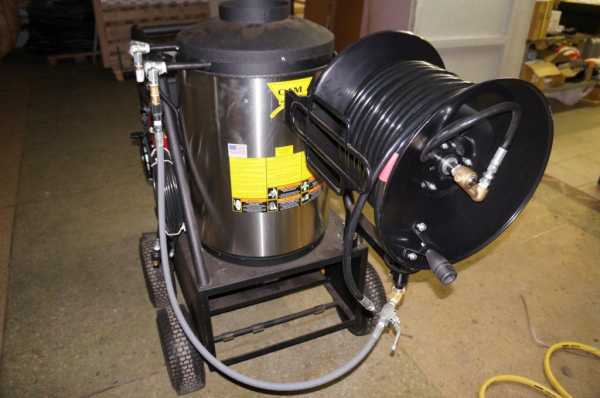

Основной шланг высокого давления 76м х 9мм.

Дополнительный шланг высокого давления 23м х 3,2мм с форсункой

Полметрова ледяная пробка

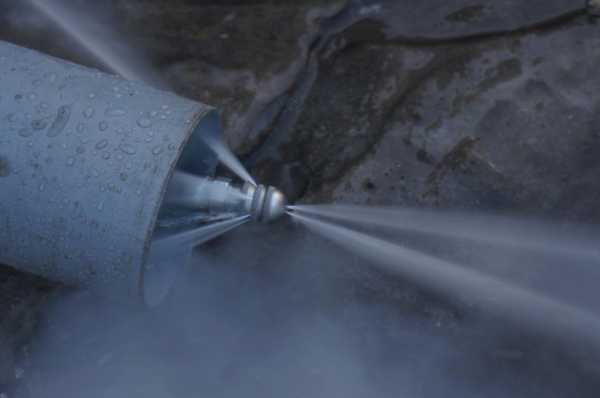

Так работает одна из четырех форсунок

В комплекте с машиной идет моющий пистолет и если вам вдруг необходимо найти колодец, то лучшего средства отбить лед не найти.
Я как ребенок радовался, это блин лазер какой-то.

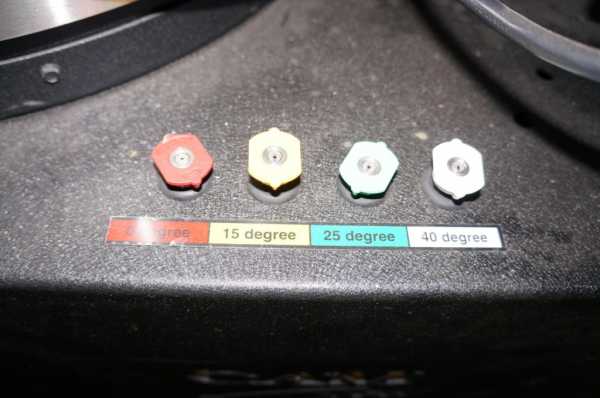

Форсунки для моющего пистолета

Замерзшая труба — это авария. А когда случается авария денег на ее устранение не жалеют. В такой ситуации если Вы можете оперативно справится с проблемой, то Вы при деньгах.
Победитель забирает все, а побеждает тот, кто думает на шаг вперед.

P.S. Машина на нашем складе одна, аналогичная машина будет стоить в два раза дороже.  Просто потому что, придется брать  2 машины отдельно модуль нагрева воды и гидродинамическую машину. На одной раме такие машины никто, кроме Камспрей, не делает.

blog.truborezoff.ru
