Установка винтовых свай: пошаговая инструкция

Фундамент является главной частью здания, удерживающей на себе всю нагрузку. Среди большого разнообразия фундаментов, свайный пользуется особой популярностью. Качественно установленные сваи обеспечивают длительную и бесперебойную эксплуатацию фундамента. О том, как установить винтовые сваи и о том как вкручивать винтовые сваи рассмотрим далее.

Оглавление:

1. Винтовые сваи: особенности и преимущества
2. Винтовые сваи фото и разновидности
3. Технология установки винтовых свай: особенности свайного фундамента
4. Винтовые сваи монтаж своими руками
5. Расчет винтовых свай и их установка
6. Установка винтовых свай своими руками
7. Как сделать винтовую сваю: технология и особенности

Винтовые сваи: особенности и преимущества

Сваи винтового характера отличаются от стандартных свай тем, что имеют ствол и определенное количество лопастей, с помощью которых углубляются в землю.

Сфера применения винтовых свай не ограничивается фундаментами малоэтажных зданий, они также используются в таких целях:

• обустройство фундамента под мачту;
• изготовление каркасных сооружений, таких как склады;
• установка легких конструкций в виде рекламных щитов или ограждений;
• в качестве основы под гидротехнические сооружения;
• места, требующие исключения вибрации в процессе строительства фундамента;
• основания для временных зданий или павильонов;
• дополнительное усиление монолитного фундамента;
• изготовление теплиц промышленного типа;
• фундамент под капительные постройки.

Среди достоинств использования винтовых свай в процессе сооружения фундамента, прежде всего выделяют:

• значительную экономию материальных расходов, по сравнению с монолитными типами фундаментов;
• все работы удается провести за один, максимум два дня;
• отличный вариант для проведения работ на грунтах с определенными сложностями;
• хорошая прочностью и высокая устойчивость перед нагрузками;
• практически не изменяется ландшафт всей территории;
• изготовление фундамента проводиться в любое время года, независимо от погоды или климата данного региона;
• минимальный срок эксплуатации данного фундамента составляет 45 лет;
• использование в процессе постройки пирсов или причалов;
• легкость распределения несущих нагрузок.

Кроме того, монтаж винтового свайного фундамента, в некоторых случаях, предполагает полный отказ от выполнения работ, связанных с землей. Для того, чтобы построить такой фундамент не потребуется специальное оборудование или техника.

Этот фундамент является отличным вариантом для строительства домов, которые располагаются на наклонных поверхностях или вблизи рек и даже морей.

Особой актуальностью пользуется данный фундамент в городской местности. Так, при наличии насыщенной коммуникационной системы, он позволяет соорудить здание, при этом не разрушая естественного ландшафта и других соседних конструкций.

Также, фундамент, в основе которого лежат винтовые сваи позволяет продолжать работу над возведением дома сразу после их установки. Данный фундамент, в отличии от ленточного, не нуждается в дополнительном времени для отстаивания. Кроме того, с помощью винтовых свай, сооружают дополнительные пристройки и помещения вблизи дома, то есть его проектирование может меняться на всем этапе работ.

Также, сооружение фундамента на винтовых сваях позволяет получить экологически чистое основание для дома. Свайная конструкция позволяет обеспечить определенную вентиляцию, а для ее ремонта потребуется меньше средств, чем на реконструкцию монолитного фундамента.

Среди недостатков винтовых свай выделяют:

• отсутствие возможности в использовании на грунтах скального или крупнообломочного типа;
• возможность проседания грунта и деформации строения, при установке на ранее неизученных грунтах;
• подверженность некачественных свай коррозии и их постепенное разрушение;
• возможность строительства только небольших домов.

Винтовые сваи фото и разновидности

В соотношении с конструктивными особенностями винтовых свай, они бывают:

1. Конструкциями с широкими лопастями — на них находится одна или две лопасти, рассчитанные на осуществление не более трех витков. Данный вариант подходит исключительно для строительства облегченных конструкций.

Еще одна разновидность свай с широкими лопастями отличается наличием более двух лопастей. Такие сваи устанавливаются на ответственных узлах, несущих стенах, заборах, ангарах, которые имеют более чем два этажа.

2. Второй вариант — сваи, которые имеют в своем составе ствол с большим количеством накрученных на него лопастей.

Некоторые устройства модифицируют для установки в грунты, находящиеся в суровом климате. Таким образом, их конструкция состоит из винтовой лопасти, которая приварена к поверхности самого ствола.

Такие варианты устанавливаются на каменных, труднообрабатываемых грунтах. С их помощью сооружаются здания с облегченной конструкцией, заборы и т.д. Наличие литого наконечника упрощает работу над данным типом фундамента.

Диаметр винтовых свай рассчитывается исходя из общего веса здания, нагрузки, которую он должен выдержать и индивидуальных особенностей местности.

В соотношении с особенностями строения, винтовые сваи бывают:

• литыми;
• сварными.

Второй вариант имеет вид стальной трубы, на которую установлены и приварены лопасти. Одна часть трубы отличается наличием конусообразной формы. Кроме того, для обработки материала используются специальные антикоррозийные составы.

Для формирования конуса и лопастей используется специальная плазменная резка, отличающаяся высоким качеством работы. Винтовые сваи размеры имеют разные, однако, в строительстве зданий, имеющих в своем составе не более двух этажей, самые популярные сваи диаметром 10,8 см.

Среди сварных винтовых свай выделяют такие их разновидности:

• сваи, используемые на каменистой почве, обеспечивает отличную адгезию фундамента и грунта;
• для зданий, относящихся к малоэтажному строительству, у таких свай имеется открытый тип наконечника, с помощью которого свая хорошо фиксируется на поверхности грунта;
• сваи с закрытым типом наконечника — менее распространены.

Литый вариант сваи изготавливается в определенных условиях и предполагает более крепкую конструкцию, которая способна выдержать огромные нагрузки. Данные сваи имеют более длительный срок эксплуатации, нежели сварные. Кроме того, стоимость таких свай также на порядок выше.

Среди литых свай следует выделить:

• сваи со средними лопастями, легко проникают в талые грунты;
• в вечномерзлых грунтах применяют сваи с маленьким диаметром;
• стандартный тип свай распространен при возведении небольших зданий жилого назначения.

Винтовые сваи материал — чаще всего для их изготовления используется сталь, которую перед установкой свай обрабатывают антикоррозийными растворами.

Технология установки винтовых свай: особенности свайного фундамента

Сфера изобретения свайного фундамента связана с военной отраслью, так как именно здесь, с его помощью удавалось построить крепкие опоры или здания за кратчайшие сроки.

Позже, применение свайного фундамента распространилось на строительство малоэтажных зданий. Сейчас, существуют новые типы свай, которые позволяют обустраивать с их помощью не только фундаменты для облегченных домов, но и многоэтажные здания.

Чаще всего, использование винтово свайного фундамента связано с:

• обустройством фундамента на сложном рельефе местности;
• наличием большого количества влаги в почве;
• наличие уже обустроенного ландшафта;
• отсутствие возможности в проведении земляных работ;
• замена или реставрация фундамента;
• слишком глубокое промерзание грунта.

Винтовые сваи монтаж своими руками

Главной частью винтово свайного фундамента являются сваи. Они имеют вид обычной стальной трубы, изготовленной из металла, с минимальной толщиной в четыре миллиметра. Острый конец винтовой сваи имеет режущую лопасть, которая и позволяет производить ввинчивание. Для установки сваи достаточно двух, трех человек.

Если объект строительства отличается наличием определенных перепадов или других нагрузок, рекомендуется использовать сваи, острый конец которых оснащен двумя лопастями. Таким образом, любая постройка обретет дополнительную мощность.

Среднее значение диаметра лопастей составляет от 20 до 80 см. Внешний вид сваи сравнивают с большим саморезом, ее диаметр составляет от 5 до 35 см. Длина сваи напрямую зависит от местности, в которой ее устанавливают, данное значение колеблется в пределах от двух до десяти метров. Минимальные сваи подходят для обустройства ограждений или установки рекламных щитов.

Кроме того, возможен вариант монтажа полой или цельной сваи. Из-за перпендикулярного размещения лопастей сваи удается избежать разрыхления грунта. Среднее значение несущей способности винтовых свай составляет от 5000 до 25000 кг.

В соотношении с типом установки винтовых свай, следует выделить такие проекты их расположения:

• монтаж одиночной сваи — применяются в процессе пристройки определенного здания к уже имеющемуся объекту;
• стандартное расположение — установка под конструкцию из колонн или основных строительных конструкций;
• монтаж свайных лент — применяются для обустройства жилых зданий;
• поле из свай — используется в малоэтажном строительстве, позволяет оборудовать более мощный фундамент, чем свайные ленты.

Если сваи устанавливаются под деревянный дом, то они должны иметь литый наконечник, отличающийся мощностью и долговечностью.

Кроме того, обратите внимание на защиту материала от внешних раздражителей. Возможен вариант осуществления тестового ввинчивания, при наличии поврежденных участков на поверхности сваи, следует отказаться от покупки данного материала.

Учтите, что самым лучшим покрытием является высококачественная смола на полиуретановой основе. Кроме того, высоким уровнем надежности отличается применение оцинкованных свай, для их обработки используется горячая оцинковка. Кроме того, они имеют как внешнюю, так и внутреннюю защиту.

Расчет винтовых свай и их установка

После покупки свай и проверки их качества, следует немаловажный процесс их установки. Сначала определяется место монтажа каждой сваи, делается разметка участка. После подготовки территории, следует заглубление каждой сваи в почву. Для этого потребуется два, три человека, в зависимости от размера сваи.

Учтите, что погода или время года, практически не играют роли при выполнении данного процесса. Поэтому, работы можно проводить в любое время.

Перед покупкой свай следует четко определиться с их размером. Если здание состоит из одного этажа, то достаточно материала диаметром в 10,8 см. Такие по размеру сваи отличаются легкостью и простотой установки.

Далее проводятся расчеты по определению количества свай, необходимых для обеспечения прочности фундамента. Если в процессе выполнения работ по строительству дома используются тяжелые материалы, или если здание имеет более одного этажа, следует увеличить количество материала для возведения его фундамента.

Установка винтовых свай своими руками

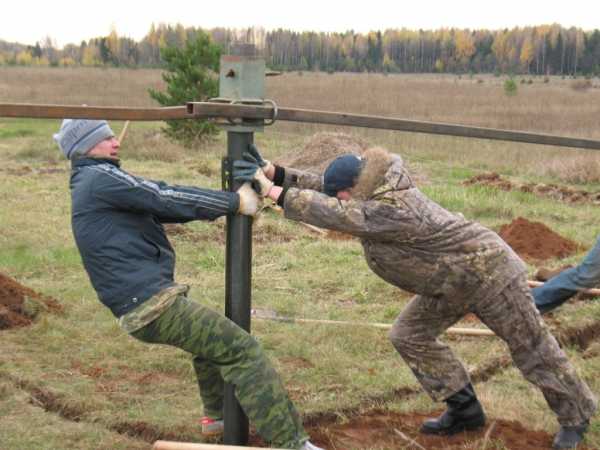

Обустройство фундамента начинается с проведения исследования грунта, на котором возводиться здание. Таким образом, удается определить на какой глубине заложены грунтовые воды, и какие пласты грунта присутствуют в данной местности.

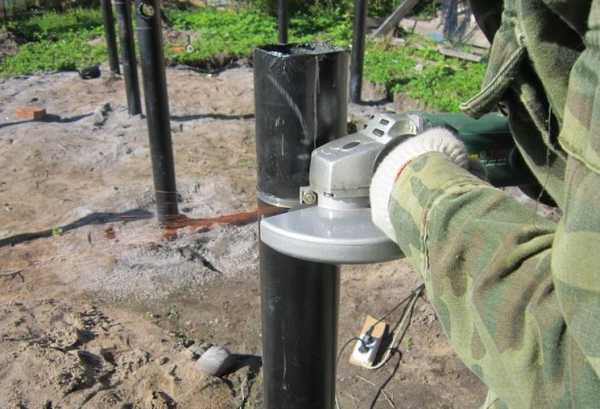

Если работы проводятся вручную, то один из людей следит за качеством и ровностью вкручивания сваи, а другие, проводят непосредственный ее монтаж. После того как свая установлена, она обрезается в соответствии с определенным уровнем и заливается бетонным раствором.

Когда бетон застынет на каждую сваю устанавливается металлическая конструкция в виде оголовка. Чтобы равномерно распределить нагрузку по всему периметру здания, следует провести обвязку свай. Чтобы фундамент приобрел дополнительную прочность, для этих целей используется швеллер.

Учтите, что в процессе проведения работ на неровных грунтах, сваи будут отличаться по высоте, но они должны быть расположены на одном уровне. Чтобы установить одну среднюю по размерам сваю, достаточно пол часа.

Как сделать винтовую сваю: технология и особенности

Для того, чтобы самостоятельно сделать качественные сваи, требуется огромный опыт работы со сварочным аппаратом. Однако, если планируется постройка небольшого складского помещения или хозпостройки, самодельные сваи позволят значительно сэкономить на строительстве фундамента.

Чертеж винтовой сваи поможет определить количество лопастей и процесс ее изготовления. Для работы потребуется полая стальная труба, диаметр которой составляет от 7 до 10 см. Кроме того, необходимо наличие наконечника и лопастей.

Для изготовления наконечника следует согнуть металлический лист в конусообразную форму и сварить его на участке шва.

Место стыка между лопастями и наконечником необходимо зачистить, используя наждачную бумагу. В соответствии с глубиной промерзания почвы определяется длина сваи. Для этих целей используются специальные формулы и расчеты.

На сваю, то есть трубу приваривают элементы в виде лопастей и наконечника. Далее, вся конструкция обрабатывается с использованием антикоррозийного раствора.

Кроме того, возможен вариант применения битумной мастики или грунтовки, предназначенной для нанесения на металлические поверхности.

Сверху сваи нужно оборудовать отверстие для монтажа лома, который обеспечит ее установку в грунт. Интервал установки самодельных свай составляет 50 см.

Винтовые сваи установка видео:

strport.ru

плюсы и минусы, виды, технология установки

За последние 10-15 лет винтовой свайный фундамент приобрел большую популярность среди тех, кто хочет построить загородный дом или баню. Возведение подобной конструкции — экономичное решение за счет низкой себестоимости и небольшого объема затратных материалов. При этом фундамент на сваях выдерживает сильную нагрузку, отличается прочностью и долговечностью.

Свайный фундамент применяют на неустойчивом, в том числе и торфяном грунте. Конструкцию можно возвести и на неровной местности с холмами и наклонами, с любым рельефом и содержанием воды! Такая основа подойдет и для небольшого дачного домика, и для просторного загородного коттеджа, и для комфортной бани.

Плюсы

• Не требуется использование спецтехники и дорогостоящих материалов, что сокращает время и расходы на монтаж;
• Установка фундамента займет всего 1-3 дня;
• Строительство дома можно начинать в день установки фундамента;
• Простой монтаж позволит легко установить свайный фундамент своими руками;
• Неприхотливость к грунту и почве;
• Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню;
• Сваи обеспечивают хорошую вентиляцию в подполье, что предотвращает появлению плесени и гнили на древесине;
• Свайный фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа;
• Конструкция легко прослужит 100-150 лет;
• После установки на участке не скапливается строительный мусор.

Минусы

• Свайный фундамент требует тщательных и сложных расчетов;
• Увеличение массы здания и давления на почву и грунтовые воды;
• Сваи усиливают усадку деревянного дома;
• Конструкция осложняет или вообще не предусматривает строительство помещения с подвалом, цокольным этажом или подземным гаражом;
• Сваи перед установкой обязательно нужно обрабатывать антикоррозийными средствами;
• Трудоемкость процесса, так как требуется много ручной работы и физических сил;
• Не подходит для тяжелых и многоэтажных строений.

Виды

Выделяют буронабивной, свайно-ростверковый и свайно-винтовой фундамент. Первый тип состоит из асбестоцементных труб с бетонной смесью и арматурным каркасом внутри. Трубы устанавливают в заранее подготовленные выбуренные скважины.

Ростверковая конструкция представляет сваи, которые углубляют в грунт. Выступающие на поверхность столбы связывают при помощи ростверка или железобетонного монолита, который и служит основанием для дома. Такая технология усиливает прочность и устойчивость строения.

Устройство винтовых свайных фундаментов представляет конструкцию из стальных столбов с винтовой лопастью внизу, за счет которой сваи вкручиваются в толщину грунта и достигают опорных плотных пластов. Это наиболее популярный вид фундамента на сваях.

В любом случае все три вида отличаются быстрым и легким монтажом. После завершения работ вы сможете сразу продолжить строительство загородного дома или бани. Отметим, что свайный фундамент также подойдет для возведения массивных заборов и других ограждений. Далее рассмотрим подробнее, какие сваи лучше выбрать, и как установить свайный фундамент своими руками.

Как выбрать сваи

Качество свай напрямую влияет на прочность и долговечность фундамента. Самодельные стройматериалы выполняются из ненадежного вторсырья и с несоблюдением техники сварки. Такие недочеты приведут к серьезным проблемам в конструкции основания и дома. Поэтому покупайте изделия на заводе, так как там изготавливают качественные столбы, которые отвечают каждому требованию при строительстве.

Сваи различаются по нескольких параметрам, в том числе и по материалу изготовления. Оптимальным вариантом для устройства фундамента являются железобетонные изделия, которые разделяют на следующие категории:

• Со сварным наконечником подходят для частных жилых домов;
• С литым наконечником используют для строительства промышленных объектов;
• Двухлопастные сваи применяют при возведении крупных строений;
• Сваи с повышенной несущей способностью подойдут для любого типа постройки. Они отличаются надежностью и долговечностью.

При выборе учитывайте, чем больше диаметр, тем прочнее и надежнее изделие. При диаметре 10,8 сантиметров толщина стенки должна быть не менее 4 миллиметров. качественные сваи выполнены только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Монтаж свайного фундамента

Прежде всего, нужно изучить особенности грунта и почвы на земельном участке. Сбор данных поможет определить глубину котлована и сделать расчет фундамента. Как уже говорилось, правильно рассчитать строительство свайной конструкции сложно. Даже незначительная ошибка приведет к растрескиванию основания и перекосу строения в дальнейшем. После расчетов подготовьте участок, расчистите площадку и уберите мусор.

Затем делают разметку колышками в тех местах, где будут находиться сваи. Столбы располагают под углами и несущими стенами здания на расстоянии 2-2,5 метров друг от друга. Винтовые сваи закручивают вручную при помощи специальной штанги и уровнем проверяют ровность положения. Трубы подрезают и выравнивают, а полость заполняют бетонной смесью. Опоры фиксируют при помощи металлического каркаса, который покрывают защитной краской.

Конструкцию с ростверком после установки, выравнивания и заливки труб закрепляют армированным каркасом. Затем следует заливка ростверка высотой 20-40 сантиметров и шириной 20-60. Ростверк представляет плиту, которая соединяет столбы на поверхности земли. Он может быть монолитным или состоять из сборных блоков.

Единая конструкция более прочная, долговечная и легкая в установке. При обустройстве важно прочно и жестко закрепить сваи и ростверк. Под нижней частью ростверка оставляют пространство, чтобы защитить подвал (если он планируется) от промерзания и предотвратить отрыв опорных площадок свай.

Технология установки буронабивного фундамента отличается тем, что сваи не вкручивают, а монтируют в заранее приготовленные скважины. Скважины заполняют утрамбованной песчаной подушкой с гравием, а затем внутрь устанавливают столбы и заливают бетоном. Для данной конструкции тоже можно использовать ростверк, который усилит прочность и надежность фундамента.

Завершающие работы по обустройству фундамента

В процессе установки фундамента проводят коммуникационные системы в частном доме. После монтажа сваи обязательно обработайте наружную поверхность специальными защитными средствами от коррозии! Кроме того, выполняют работы по гидроизоляции и утеплению фундамента.

Гидроизоляция защитит фундамент от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Утепление не потребуется только для винтовых свай. В остальных случаях фундамент нужно утеплить, хотя бы снаружи. Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержен перепадам температур, негативному влиянию влаги.

Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Учтите, что устанавливать свайный фундамент своими руками — рискованное и трудоемкое дело, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет и монтаж любого типа фундамента, в том числе и на винтовых сваях. Они проведут работы по установке, обработке и облицовке конструкции. Подберут подходящие материалы, рассчитают объемы и стоимость. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома!

blog.marisrub.ru

Технология установки свай для фундамента

Фундамент дома является основой надежности и долговечности строения. Его функция ‒ передавать нагрузку от стен, опирающихся на них перекрытий и кровли, грунту. В условиях строительства на зыбких или пучинистых почвах устройство традиционного ленточного фундамента требует точных расчетов и серьезных затрат, достигающих до 50% стоимости от всего дома. Буронабивные сваи с ростверком, технология которых гораздо проще, а затраты значительно меньше, стали отличной альтернативой бетонной ленте.

Особенности свайного фундамента

Исходя из главной функции фундамента основным условием надежности является стабильность грунта, на который он опирается. Такой слой находится ниже зоны промерзания, где грунт неподвижен и имеет достаточную для отпирания плотность. Глубина промерзания – не единственный показатель, по которому нужно ориентироваться. Песчаные основания или наличие грунтовых вод требуют еще большего заглубления для достижения слоев с достаточной плотностью. Чтобы не рыть котлован на глубину 2-3 м применяют свайные фундаменты, в которых свая является главным элементом конструкции, передающей нагрузку глубинным слоям.

Сегодня на практике применяются различные виды свай:

• железобетонные ‒ забивают в грунт копром;
• вибропогружные ‒ для болотистой местности;
• винтовые ‒ вкручиваются подобно шурупу;
• буронабивные ‒ заливаются бетоном непосредственно в предварительно пробуренные скважины.

Буронабивные сваи

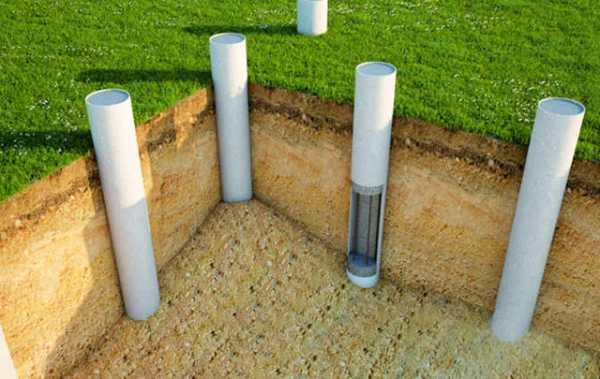

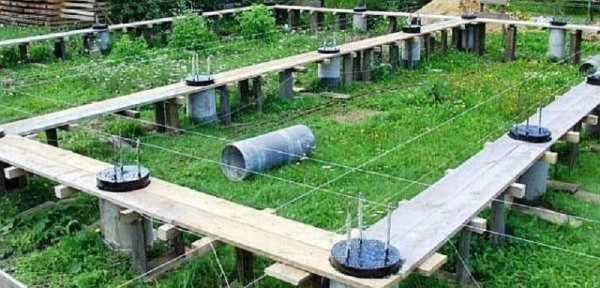

Технология устройства буронабивных свай с обсадной трубой на сегодняшний день ‒ одно из оптимальных решений для строительства на зыбких и пучинистых грунтах. При серьезном подходе, чтобы определить глубину опоры производят геологическую разведку. Пробы, взятые с различной глубины, позволяют точно определить глубину слоя, обладающего необходимыми параметрами.

Бурение и подготовка скважин

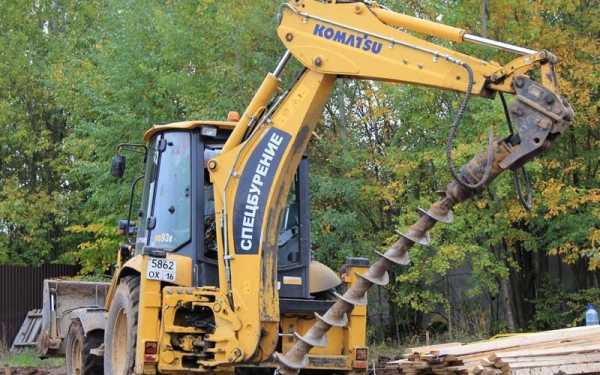

Бурение скважин производится строго по оси будущей стены, однако выдержать 100% точность невозможно. Поэтому диаметр бура должен быть на 2-3 см больше наружного диаметра обсадной трубы, чтобы потом можно было выставить её в скважине по оси. Для бурения скважин до Ø 200 мм можно применить бензобур. При необходимости бурения скважин большего диаметра поднять массу земли вручную сложно, поэтому обычно применяют шнековый бур на базе трактора.

Для того чтобы сэкономить на аренде техники, которая, как правило, оплачивается почасово, необходимо заранее произвести разметку, организовать подъезды и подготовить обсадные трубы.

Бурить скважины необходимо на 10 см глубже расчетной, так как при подъеме бура часть земли осыпается и полностью выбрать ее невозможно. Минимизировать осыпание земли можно, если закрывать скважину деревянным щитом сразу после подъема бура. Тогда при повороте стрелы подъемника часть осыпавшейся земли не падает в скважину.

Дно скважины будет служить опорной платформой для сваи, поэтому необходимо выполнить его трамбовку. Если этого не сделать, опора в течение года просядет, что приведет к разрушению ростверка и образованию трещин в несущей стене. При трамбовке дна можно применить песчано-цементную смесь или мелкий гравий.

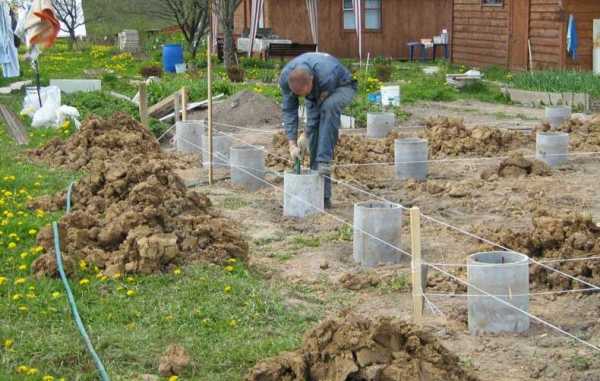

Обсадные трубы

Их функция – защитить бетон от агрессивного воздействия грунта и влаги, а также от осыпания стенок ствола скважины во время монтажа. При устойчивых грунтах, в которых стенки не осыпаются, можно применить гидроизоляционную рубашку, сделанную из рубероида, скрученного по кругу в 3 слоя. При этом «рубашку» придется делать по диаметру скважины, так как рубероид не сможет выдержать давление бетона при заливке и должен опираться на стенки.

В осыпающихся грунтах применяют обсадные трубы из оцинкованной стали или асбестоцемента. Их длина рассчитывается исходя из глубины скважины, высоты надземной части и запаса в 5 см. Запас необходим для нивелирования свайного поля по единому уровню путем обрезки лишней высоты после установки.

Предварительно нижний конец каждой трубы закрывается плотным полиэтиленом, который можно зафиксировать простым скотчем. Монтаж трубы в скважину желательно производить сразу после бурения и трамбовки дна, чтобы стенки не успели осыпаться. После выставления трубы по размеченной шнурком оси зазор между наружной стенкой и стволом скважины нужно засыпать землей и утрамбовать.

Армирование

Выполняется с целью ее усиления в зоне растяжения. При продольной нагрузке в опоре будет возникать напряжение на «распирание». При этом центральная часть будет работать на сжатие с чем бетон прекрасно справляется, а вот в наружном слое возникнут растягивающие усилия. Исходя из этого продольная арматура закладывается по контуру сечения сваи. Но чтобы обеспечить совместную работу арматуры и бетона, толщина слоя от наружной стенки до металлического стержня должна составлять 20 мм. Другими словами, диаметр описанной окружности арматурного скелета должен быть на 40 мм меньше чем внутренний диаметр обсадной трубы.

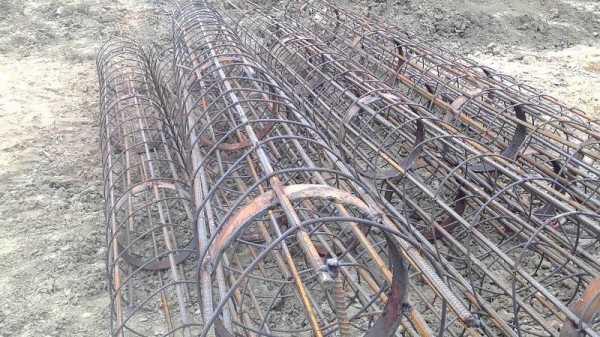

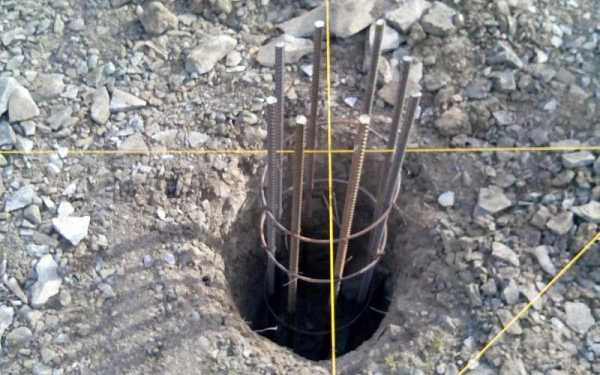

Арматурный каркас выполняется из четырех продольных рифленых арматур Ø 12-14 мм и обвязочных колец из катанки Ø 5 мм. При изготовлении сварного каркаса обвязочные кольца ввариваются с интервалом 40-50 см, а при вязаном каркасе для достижения достаточной жесткости конструкции интервалы сокращаются до 20 см. Каркас выполняется таким образом, чтобы при установке в трубу верхние концы арматуры выступали на длину равную проектной толщине будущего ростверка. При изготовлении арматурного скелета выступающие концы не обвязываются. Каркас устанавливается в трубу ровно по ее центру, чтобы расстояние до стенок было равное.

Заливка

При заливке бетоном важно соблюдать 2 правила. Он должен лечь плотно без воздушных пузырей, а арматура не должна сдвинуться. При ручной заливке контролировать положение арматурного каркаса не сложно, а уплотнять раствор можно палкой (например, ручкой от лопаты) поэтапно слоями по 25-30 см.

При заказе бетоновоза и заливке непосредственно через рукав арматурный скелет лучше зафиксировать специальными пластиковыми фиксаторами. Уплотнять раствор для выхода пузырьков воздуха и надежного сцепления с арматурой наиболее эффективно погружным вибратором. После набора 70% прочности (в среднем 2 недели) можно приступать к монтажу ростверка.

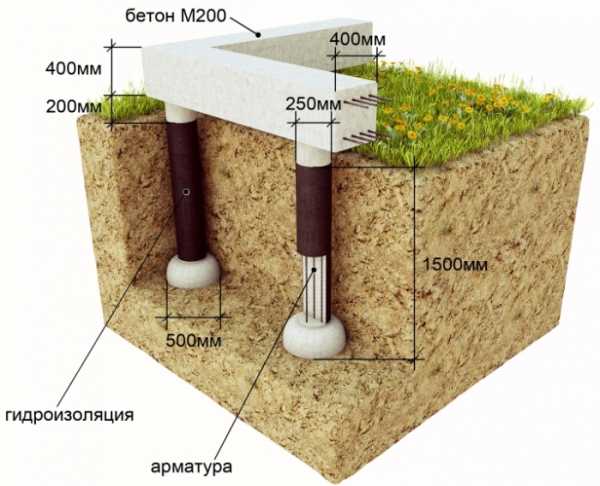

Железобетонный ростверк

Обвязка свай ростверком выполняется с целью устройства основания для кладки стен и перекрытия первого этажа (пола). Поэтому его ширина должна рассчитываться из толщины стены плюс минимум 10 см для опирания конструкции перекрытия (плиты, деревянных балок). Высота конструкции зависит от нагрузки (этажности, выбранных материалов) и длины пролетов между опорами. В среднем для одноэтажного дома из легких стеновых блоков достаточно 300 мм.

Армирование

Выполняется четырьмя продольными арматурами Ø 16-20 мм через каждые 150 мм по высоте. Первоначально на сваях к выступающим концам арматуры привариваются поперечные отрезки длиной на 40 мм меньше ширины ростверка и шагом 150 мм. Затем к поперечной конструкции привариваются продольные арматуры по краям и в середине с равным расстоянием друг от друга. Посередине пролета для жесткости конструкции выполняется обвязка продольных стержней арматурой Ø 12 мм. При вязаном каркасе обвязку необходимо выполнять чаще, а на поворотах загибать концы арматуры.

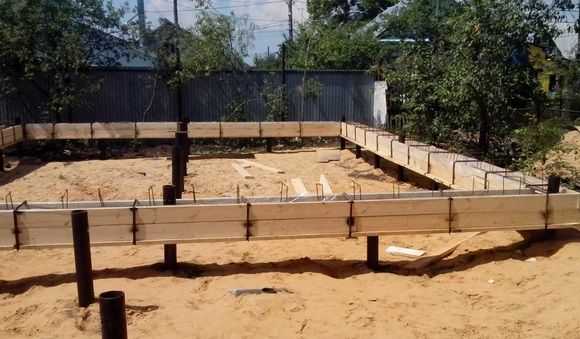

Опалубка

Выполняется из досок, толщиной 20 -25 мм. Самой важной частью является днище опалубки, так как оно должно выдержать массу бетона. Для этого необходимо устроить упоры. Их можно выполнить из досок в виде двутавра или просто подложить кирпичи. Чем выше и массивней ростверк, тем чаще понадобится ставить упоры. Дно опалубки монтируется таким образом, чтобы от нижнего ряда арматуры до дна оставалось 20 мм, а чтобы арматура под массой укладываемого бетона не прижалась к днищу можно использовать пластиковые фиксаторы. Образовавшийся снизу защитный слой должен обеспечивать совместную работу с арматурой и защиту ее от внешних факторов.

Согласно СНиП 2.03.01-84 для балок более 250 мм слой должен составлять не менее 20 мм. В целом опалубка представляет собой короб (форму), состоящую из продольных досок и поперечных брусьев с наружной стороны. Верхняя часть короба открыта, но вертикальные брусы соединяются планками. При большой глубине короба нижние поперечные бруски изготавливаются с вылетом и к ним прибиваются усилительные откосы. Опалубка выстилается полиэтиленом и не должна иметь щелей более 2-3 мм. Это предотвратит утечки бетона и облегчит разбор опалубки, а также защитит доски, которые потом можно будет использовать для других целей.

Заполнение бетоном и затвердевание

При заполнении опалубки соблюдаются все те же правила, что и для свай. При недостаточном уплотнении несущая способность конструкции будет снижена. Следует учитывать, что ростверк ‒ это наружная часть дома и он будет подвергаться климатическим циклам. Поэтому монолит следует выполнять тяжелым бетоном с повышенной морозостойкостью.

Опалубку можно разбирать через 2 недели, когда бетонный раствор наберет 70% прочности, а укладывать перекрытия и выполнять кладку стен ‒ через 28 дней после заливки.

Во время застывания бетона следует учитывать погоду. При возможных осадках опалубку нужно закрыть каким-либо материалом, предохраняющем от размывания дождем. При жаркой погоде бетон необходимо увлажнять, ведь если он высохнет преждевременно, то реакция затвердевания остановится. Хорошим вариантом станет засыпать верхний слой деревянной стружкой и периодически смачивать. Стружка удержит влагу и защитит поверхность от прямого воздействия солнечных лучей. Если бетонирование производится в период с возможными заморозками, то в состав раствора вводят специальные добавки, предотвращающие его замерзание.

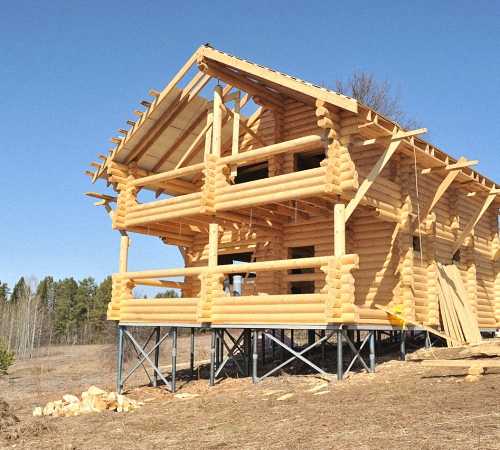

Винтовые сваи

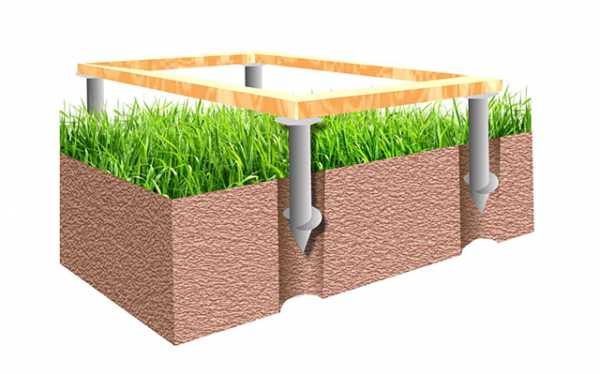

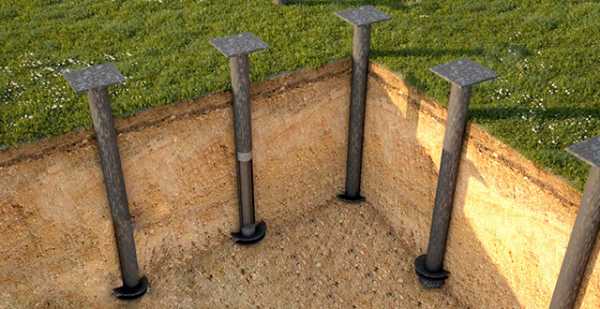

Технология установки винтовых свай для фундамента является хорошей альтернативой буронабивным сваям с обсадной трубой. Разница лишь в том, что винтовые опоры ограничиваются диаметром максимум 133 мм с несущей способностью до 6 тонн. При этом, чтобы фундамент выдержал нагрузку здания, достаточно правильно рассчитать шаг установки свай.

Здесь выбор ‒ набивные или винтовые, будет носить скорей экономический характер. При этом следует учитывать такой фактор как коррозионная активность грунта. Например, в торфяниках или подзолистых грунтах установка винтовых опор не желательна, бетонные в таких условиях «проживут» гораздо дольше. Хотя винтовые чаще применяют для каркасного строения с обвязкой стальным профилем или деревянным брусом, устроить железобетонный ростверк все же возможно.

Монтаж

Вкручивание в грунт опоры может производиться вручную или механически. Выбор способа будет зависеть от двух факторов: диаметра и плотности грунта. Чем больше диаметр и плотность почвы, тем тяжелей вкрутить сваю.

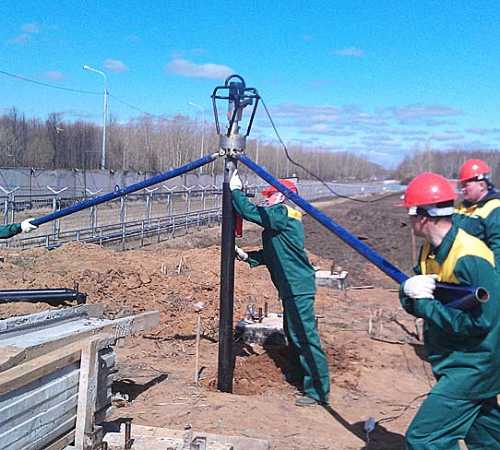

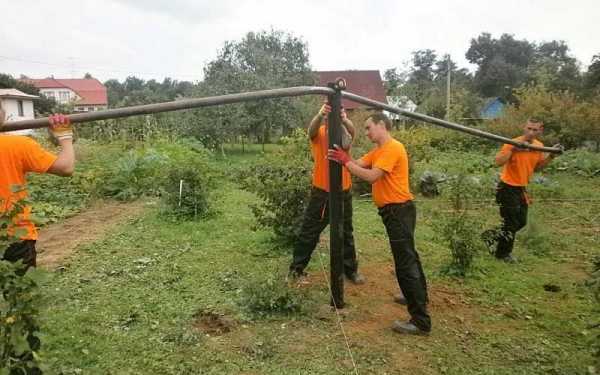

Для ручной установки необходимо 3 человека. Один будет контролировать вертикальность, а двое ‒ крутить. В верхней части опоры имеется технологическое отверстие, в которое вставляется лом. На лом с двух сторон надеваются трубы, которые будут выполнять роль рычага. Длина рычага должна обеспечивать достаточный крутящий момент. При этом операция потребует немалых усилий и выносливости рабочих.

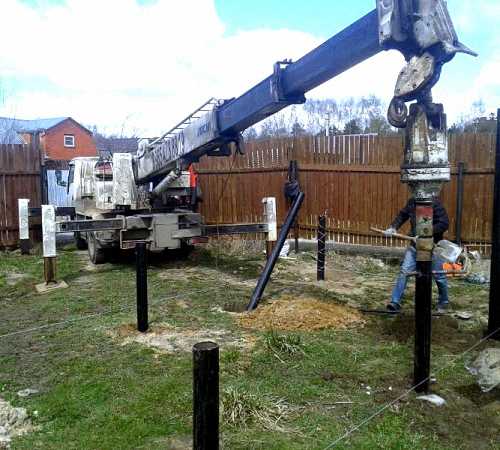

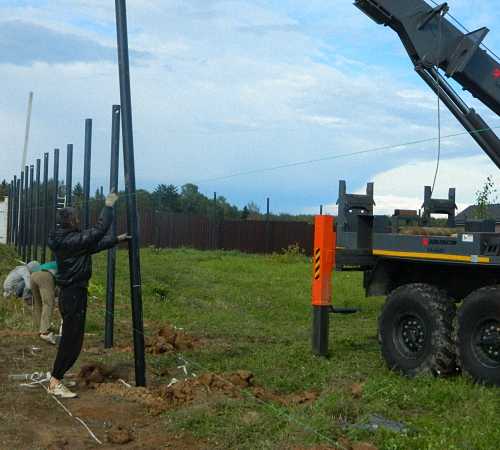

Для механического погружения используется специальное устройство, подвешенное на стреле крана. Специальный оголовок вставляется в сваю и фиксируется стальным пальцем для фиксации тяги через отверстие в трубе и оголовке. Таким образом, подняв стрелу крана, опора висит на стреле и может перемещаться в нужном направлении. Опустив в намеченную точку и отрегулировав вертикальность, дается команда на погружение и устройство вкручивает ее в грунт до нужной глубины.

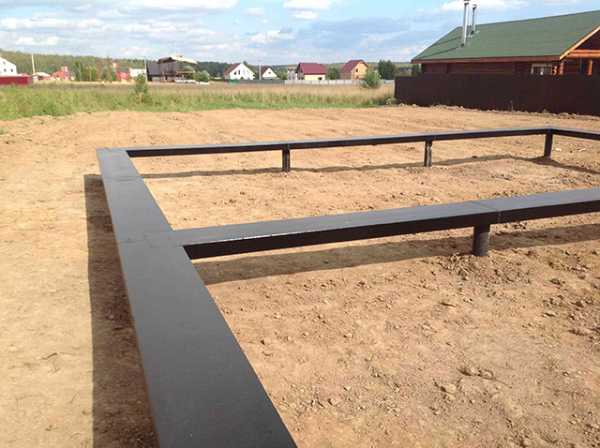

Ростверк на винтовых сваях

Технология похожа на устройство ростверка на буронабивных сваях, только исключается необходимость изготовления и монтажа арматурного каркаса для трубы. Два отрезка арматуры просто привариваются к трубе в вертикальном положении и в плоскости перпендикулярной к оси будущей стены. Затем труба заполняется бетоном, а дальше можно монтировать армирующую конструкцию ростверка точно также как для буронабивных.

Свайные фундаменты с ростверком позволяют строить дома до 3-х этажей с применением легких блоков и до 2-х этажей со стенами из кирпича. Такие фундаменты обходятся значительно дешевле ленточных и противостоят пучению грунта, так как верхние слои при вспучивании просто скользят по сваям, не оказывая воздействия на строение.

qwizz.ru

устройство и технология закладки (видео)

Основой надежной и долговременной эксплуатации любого здания является фундамент.

Его цель заключается в противодействии силам, которые оказывают влияние на него со стороны грунта и здания, он должен устойчиво переносить любые негативные воздействия.

Схема столбчатого свайного фундамента.

Именно такими свойствами и обладает свайный фундамент.

Технология монтажа свайного фундамента

При закладке любого фундамента (не только свайного) следует соблюдать технические правила, отклонение от которых может привести к нарушению целостности и качества опорной конструкции во время эксплуатации постройки.

1. При монтаже опоры следует учитывать уровень слабой породы грунта. Установка закладных должна осуществляться исключительно ниже этого уровня.
2. Такие же рекомендации применимы и для глубины промерзания. Сваи необходимо устанавливать ниже этого уровня. К тому же установку бетонной опоры следует делать выше уровня земли и выводить на такой же уровень и железную арматуру для заливки ростверка. Оптимальная высота над землей — 40-50 см.

Вернуться к оглавлению

Процесс закладки фундамента на сваях

Схема винтовой сваи.

1. Перед процессом закладки следует провести предварительную разметку на этом участке под несущую конструкцию и начать с выемки рыхлого поверхностного слоя (плодородного). Вынимать грунт необходимо так, чтобы траншея была горизонтальной.

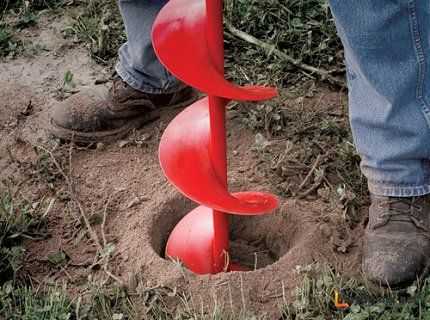

2. По периметру конструкции с чередованием в несколько метров делаются углубления при помощи бура. Рекомендуемый диаметр до 15 см, с постепенным расширением книзу. Такие углубления закладываются тоже с учетом промерзания грунта. Внизу укладывается и тщательно трамбуется песчаная подушка, высота не менее 5 см.
3. Внутрь полости укладывается рубероид (по кругу) и сооружается арматурный каркас.
4. Полость заливается бетонной смесью и трамбуется. Наиболее подходящим для этой цели является электрический вибратор. Если нет возможности приобрести или арендовать такое устройство, можно самостоятельно приготовить трамбовку. При ее изготовлении следует учесть, что диаметр должен быть меньше металлического каркаса.

Смесь можно заказать или сделать самостоятельно.

Монтаж ростверка следует выполнять, соблюдая некоторые советы опытных строителей:

• для заливки раствора обязательно применять деревянную опалубку, иначе залитый раствор очень быстро «отдаст» воду, и должной крепости фундамент не наберется;
• для ростверка собирается металлический каркас по таким же правилам, как и для ленточного: металл приподнимают над землей и отдаляют от края ростверка, над верхним металлическим прутом следует сохранять определенный слой бетона не менее 5 см.

Схема уровня промерзания фундамента.

Монтаж ростверка тоже имеет свои особенности:

• на плотных и устойчивых почвах можно производить заглубление ростверка в грунт;
• на пучинистых почвах он приподнимается над землей на сваях;
• скалистый грунт не подходит для монтажа такого вида фундамента.

Если работы проводятся при отрицательных температурах, необходимо в раствор добавлять гидрофобизатор, он позволяет бетону набираться крепости и предотвращает замерзание находящейся в нем воды. Для приготовления раствора следует подогревать воду до 40-50°С.

Если работы проходят в летний период, то воду следует брать колодезную или из водопровода. Готовую конструкцию поливать холодной водой, такие процедуры следует проводить по мере высыхания бетона, иногда через каждые 3-4 дня. Но есть возможность сократить количество поливов, накрыв полиэтиленом весь каркас.

Вернуться к оглавлению

Преимущество сваиного фундамента

Схема гидроизоляции фундамента.

Установка свайного фундамента позволяет строить здания независимо от уровня повышения грунтовой воды, значительно сокращаются сроки строительных работ, поскольку отпадает необходимость в котловане. Установка свайного фундамента позволяет строить здания там, где поверхностный слой грунта рыхлый.

Можно выделить и другие преимущества:

• во время строительства не происходит обвала или сдвига грунтов;
• повышается устойчивость грунта на глубинное движение;
• возведенные постройки надежно защищены от влияния горизонтальных и иных нагрузок;
• установка свай происходит без применения тяжелой техники.

Вернуться к оглавлению

Виды свайных фундаментов

Сваи по своему способу установки подразделяются на:

• забивные с железобетонным каркасом, металлические и деревянные, погружаются без выемки грунта;
• оболочки, которые заглубляются в грунт, при этом может происходить выемка — частично или полностью, и полость заполняется бетоном;
• буровые, происходит заполнение скважин бетонным раствором, сопровождается сооружением железного каркаса;
• винтовые, происходит ввинчивание опор и уплотнение земли лопастями сваи.

Необходимый инвентарь.

Для проведения работ по установке свайного фундамента требуется такой инвентарь:

• измерительные инструменты: рулетка, нивелир, водяной уровень;
• ручной бур, трамбовка, лопата;
• бетономешалка, вибратор ручной электрический, удлинитель;
• молоток, шуруповерт для сборки каркаса.

Свайный фундамент отличается оперативностью возведения, экономичностью, универсальной установкой, подходит практически под каждый вид грунта и используется под любой стеновой строительный материал. Правильная установка основания здания позволяет возведенному зданию служить долго, и особых вложений для его длительной эксплуатации не потребуется.

moidomkarkas.ru
