Чертежи садовых беседок для дачи из дерева и других материалов

Беседка, расположенная на дачном участке, по праву считается самым любимым местом отдыха многих семей. А если уж беседка построена своими собственными руками, то она превращается в предмет гордости любого хозяина.

Вернуться к оглавлению

Содержание материала

Как построить беседку своими руками

По-настоящему красивая и стильная летняя беседка должна создавать ощущение лёгкости и воздушности, поэтому при её строительстве следует избегать всего того, что способно придать  конструкции излишнюю массивность и тяжесть. На сегодняшний день самыми распространёнными материалами для строительства подобных конструкций являются древесина, металл, кирпич и поликарбонат.

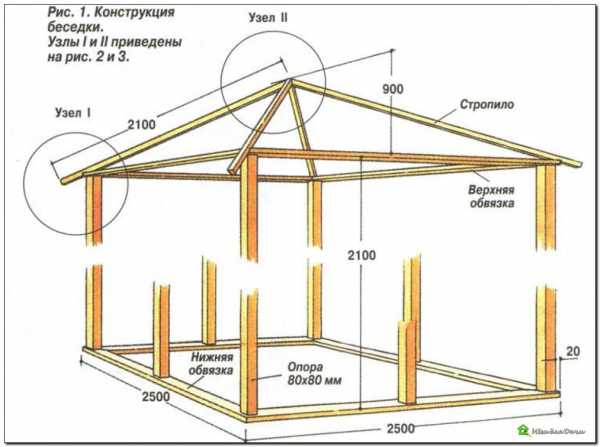

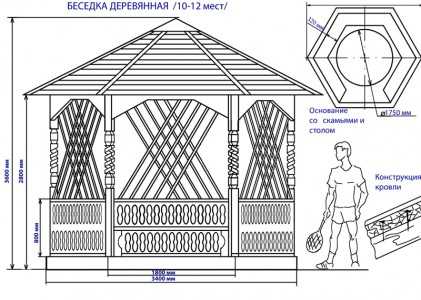

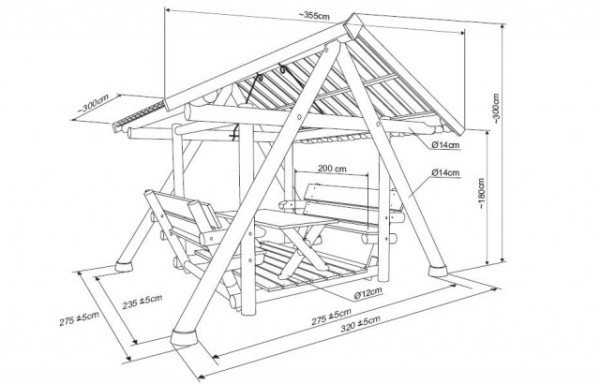

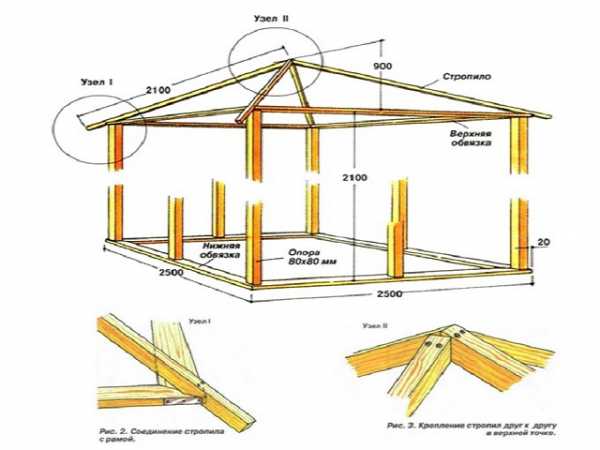

Чертёж беседки из дерева

Само по себе сооружение может быть открытым, полузакрытым или закрытым. Последний тип часто остекляют, благодаря чему появляется сходство с маленькими сказочными домиками. При строительстве утепленных беседок часто используют дерево и бетон, что даёт возможность эксплуатировать помещение в холодное время года. Открытый тип беседок, как правило, используется только летом, причём лишь в безветренную и сухую погоду. Полузакрытые беседки можно эксплуатировать в любое время, когда это будет необходимо.

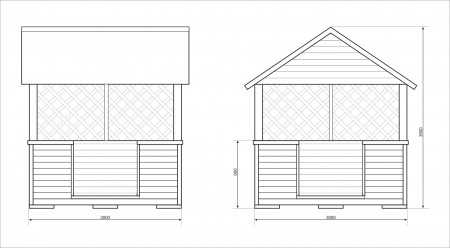

Чертёж полузакрытой садовой беседки

По форме конструкции беседки делятся на следующие типы:

• простые квадратные;
• шестигранные или восьмигранные;
• прямоугольные;
• круглые.

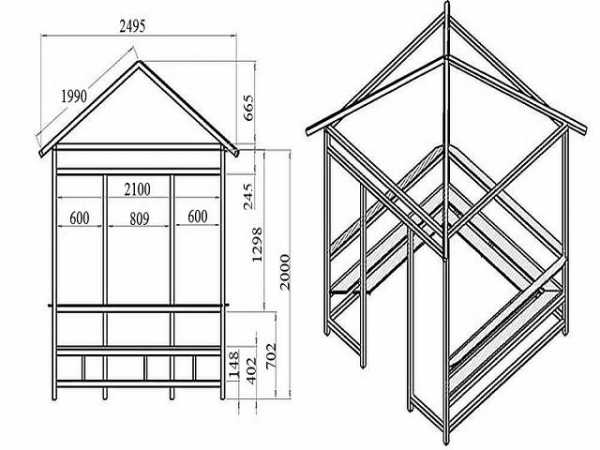

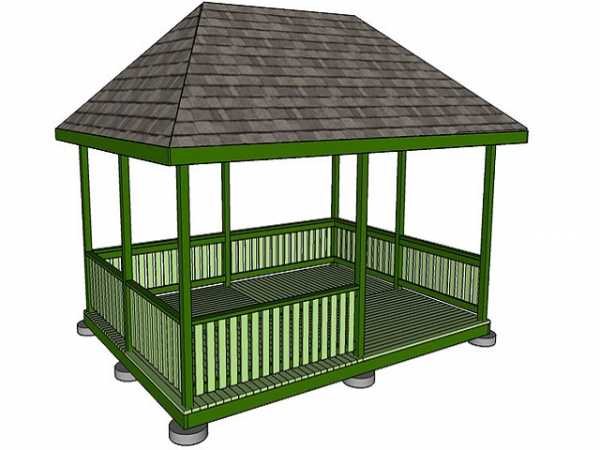

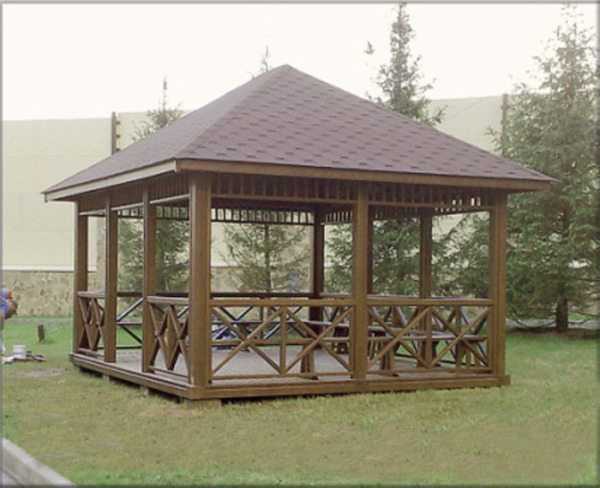

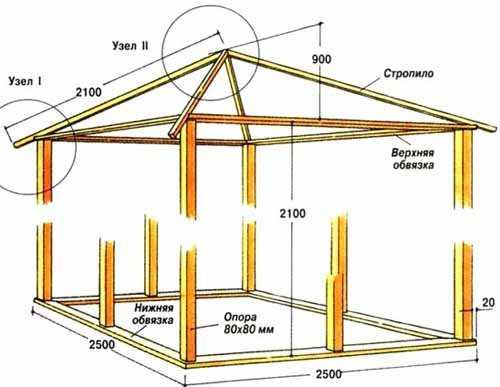

Простая квадратная деревянная беседкаЧертёж квадратной беседки для дачи

Как только вы определили, какой тип и форму беседки желаете видеть на своем участке, можно приступать к реализации замысла. Если у вас имеются какие-то навыки, то вы можете попробовать самостоятельно разработать проект беседки. В другом случае, вы всегда можете воспользоваться уже готовыми проектами, которые включают в себя все необходимое. Прежде чем начинать работы, следует выбрать наиболее подходящее месторасположение будущей постройки, которое должно находиться в безветренном уголке сада.

Строительство беседок начинают с возведения фундамента, для которого вполне подойдёт простой столбчатый тип (который идеально выдерживает конструкции с небольшим весом). Строительство фундамента для беседки не сопровождается значимыми трудностями, поэтому его легко можно обустроить своими собственными руками. Сначала вам потребуется убрать с грунта верхний плодородный слой, иначе под беседкой постепенно станет скапливаться влага.

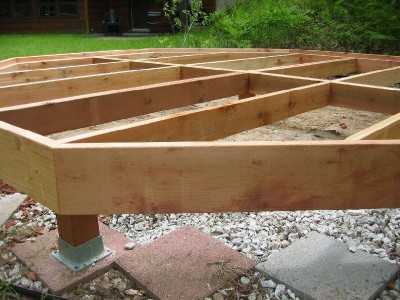

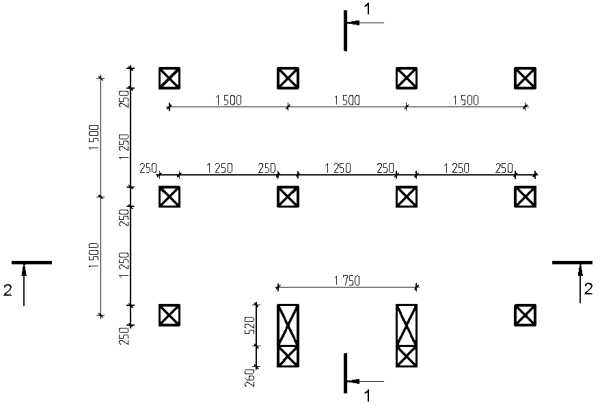

Фундамент для беседки

После этого на подготовленном участке отмечают контур будущего строения, по которому происходит установка столбов фундамента на глубину промерзания грунта. Столбы могут быть изготовлены из древесины, камня, кирпича или асбестоцементной трубы. Сверху по этим столбикам прокладывают слой рубероида, который выступает в качестве гидроизолятора.

Затем можно приступать к работам по обустройству основания беседки. Основание, выполненное из выбранного вами материала, укладывают на подготовленные трубы и тщательно укрепляют.

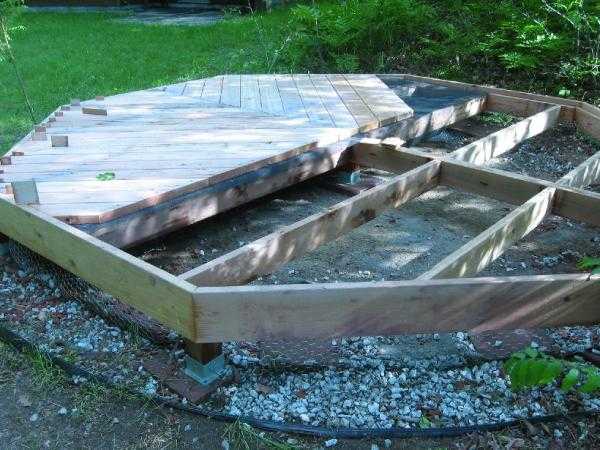

Устройство основания беседки

Чем характеризуется устройство крыши беседки? Основание для крыши беседки следует заготавливать отдельно, после чего крепить к общей конструкции. При изготовлении крыши можно использовать древесину, поликарбонат и многие другие материалы. Для отделки деревянных крыш применяют черепицу, шифер, кровельное покрывало или кровельный камень. После подготовки каркаса беседки наступает черед монтажа стен и пола. Стены можно сделать сплошными, а можно решетчатыми (здесь всё зависит от ваших собственных предпочтений).

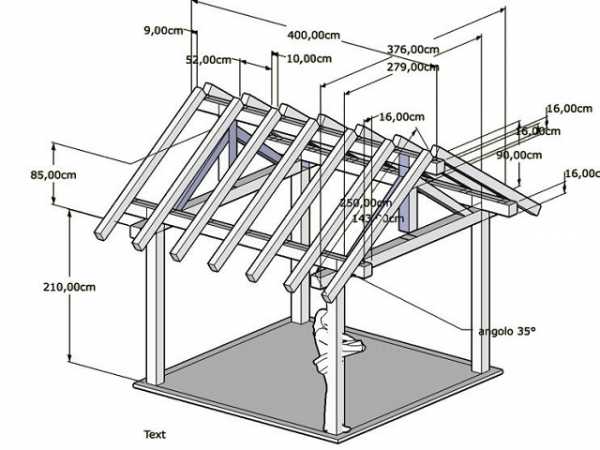

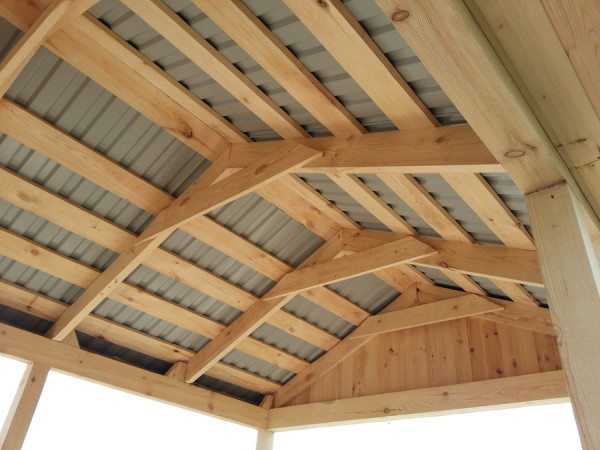

Конструкция крыши беседки

По периметру беседки обычно располагают несколько скамеек, которые особенно удобны в том случае, если в центре строения находится большой обеденный стол. При желании в ней можно обустроить зону отдыха и сделать беседку с мангалом или печью барбекю.

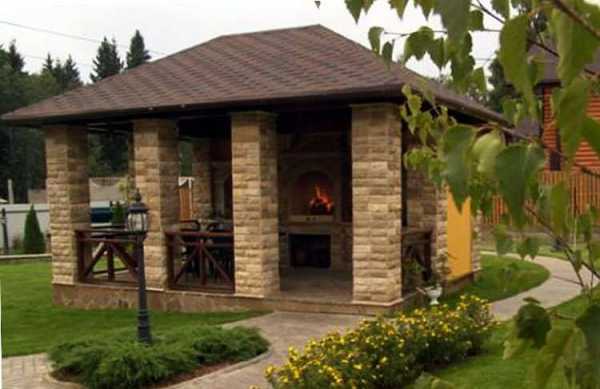

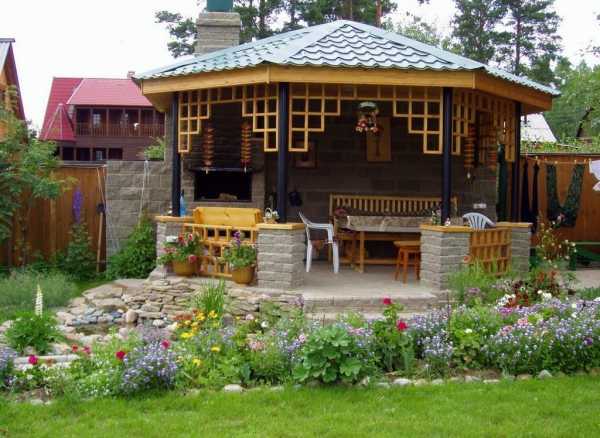

Беседка с мангалом и барбекюВернуться к оглавлению

Как построить беседку из профильной трубы

Для строительства беседки из профильных труб вам потребуется поликарбонат, прямоугольная и квадратная труба с различным сечением, электродрель со сверлом по металлу, болгарка, сварочный аппарат. Для возведения стоек используют квадратные трубы, а прямоугольные – для связей и кровли. Каждую колонну беседки из квадратных труб следует в бетонном армированном фундаменте, придерживаясь чёткого вертикального положения (поэтому заказывайте трубы, которые будут примерно на 50 см длиннее, чем высота беседки). Если высота беседки составляет менее 3 метров, толщина стенки квадратной трубы должна составлять 4 мм, а её сечение – 100х100 мм. После того, как завершена установка колонн и стоек из квадратной трубы, все элементы необходимо связать друг с другом. Связи рекомендуется делать горизонтальными и косыми (а не крестообразными), что позволит оставить свободными подходы из всех сторон.

Для монтирования связей необходимо использовать трубу 80х80х3 мм. Из неё изготавливают нижний и верхний горизонтальные пояса, расположенные по периметру палатки, приваривая к боковым граням квадратную трубу таким образом, чтобы при дальнейшем передвижении не возникало никаких затруднений. Точно такую же трубу используют для обустройства косых связей. Их нижний конец приваривается к колоннам на уровне выше полуметра от земли, а верхний – на максимально близком расстоянии к центральной части верхних горизонтальных отрезков.

Чертёж беседки из профильной трубы

После этого наступает черед подготовки кровельной конструкции под поликарбонат. В первую очередь изготавливают стропильную часть из труб прямоугольной формы, под уклоном не менее 10%. Далее из тонких прямоугольных труб изготавливается обрешётка, на которую крепится поликарбонат. Если ваш чертёж простой беседки имеет квадратную или  прямоугольную форму, то вам просто необходимо подготовить стропильные прямоугольники, изготовленные из прямоугольной трубы. В этом случае трубы на пролёт до 3 метров должны иметь сечение 100х60, а толщина стали должна составлять 3 мм. В том случае, если длина стропил составляет более 1,5 метров, во внутренней части треугольников приваривают распорки, для которых можно использовать профильную квадратную трубу 60х60х3 мм.

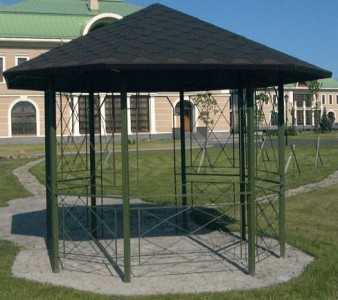

Шестиугольная беседка из профильной трубы

При строительстве многогранной беседки стропила устанавливают вокруг осевой стойки, которая должна превышать по длине те, что её окружают. Обрешётку кровли изготавливают из металлической трубы, толщина которой составляет 2 мм, а сечение – 40х40 мм. Шаг обрешётки должен быть в пределах 40 см, благодаря чему листы поликарбоната смогут выдерживать вес скапливаемого снега.

Вернуться к оглавлению

Многогранные беседки для дачи

Многогранные беседки можно по праву считать настоящим украшением любого садового участка. Конструкция беседки, как правило, рассчитана на 6-10 человек, что делает её идеальным местом для отдыха с друзьями. Чтобы добавить сооружению больше изысканности, по боковым секциям «сетки» можно пустить вьющиеся растения.

Традиционные шести- и восьмигранные беседки можно построить своими собственными руками, но, во избежание ошибок, следует придерживаться некоторых правил. В качестве основного строительного материала обычно выступает сосна или ель, которую необходимо запилить на доски подходящего размера. После этого делается разметка, где будет обустраиваться конструкция самой беседки. Далее создаётся каркас и подготавливается крыша.

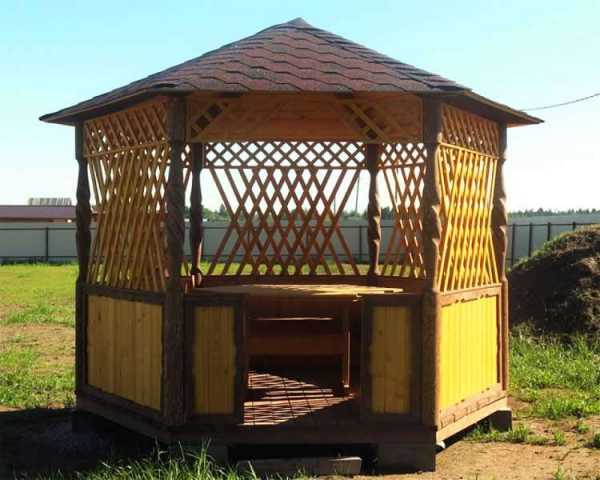

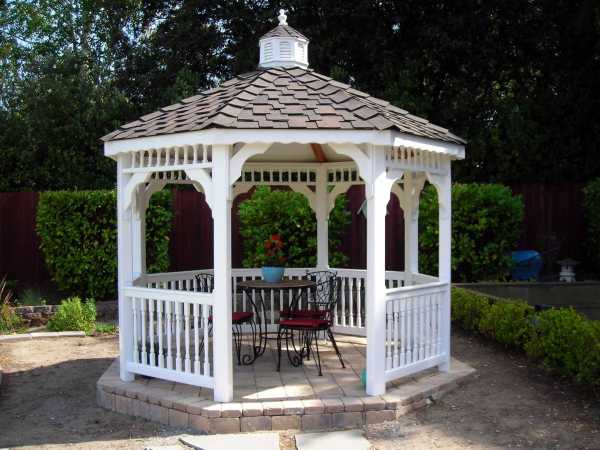

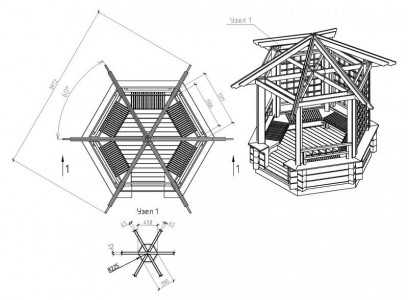

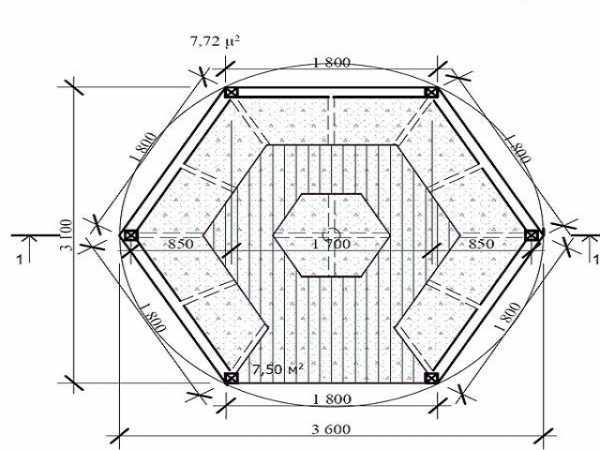

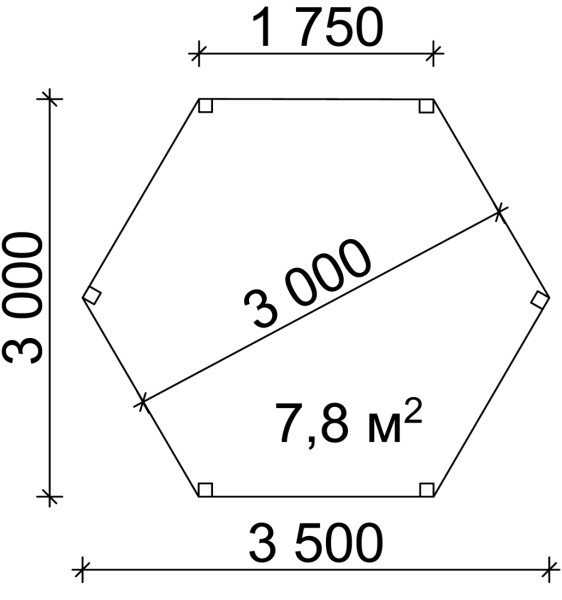

Шестигранные беседки

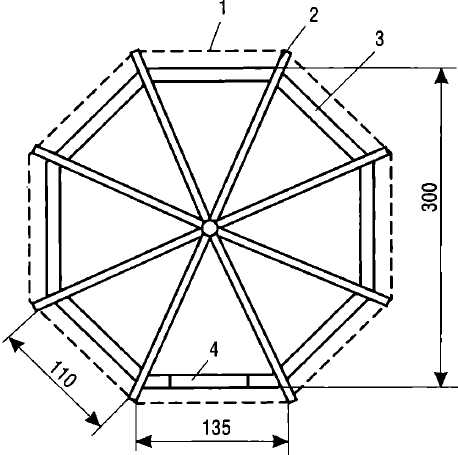

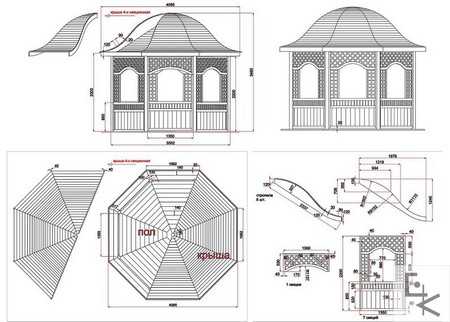

Восьмигранные беседки

Для благоустройства внутреннего пространства беседки используют стол, скамейки и прочие подходящие элементы декора.

proekt-sam.ru

видео-инструкция по выбору своими руками, фото

Это давно и всеми испытано не раз – невидимая сложность задачи определяет её настоящую сложность, и наше отношение к ней. Это в полной мере относится и к строительству беседок.

Эти постройки нельзя отнести к конструкциям большой сложности, наоборот, как правило, всё довольно просто, но это не освобождает нас от необходимости очень тщательно прорабатывать весь проект от начала до конца – от первого эскиза пожеланий до детальной проработки каждого сколько-нибудь значимого узла. Только такой подход и послужит гарантом успеха всего строительства.

Готовые чертежи и проекты беседок – всегда профессионально выполненная по всем стандартам работа

Подводные камни

Если в вашем распоряжении нет готовых чертежей, вы можете их создать своими руками на основе простого фото

Любой проект – целый комплект документов, созданных согласно ГОСТам.

Что должно быть в комплекте

Комплект, представляющий проект беседки и чертеж беседки, должен состоять из:

• трёх видов сооружения со всеми размерами;
• отдельно – чертежа фундамента, если создаётся капитальный фундамент;
• схемы размещения свай, если используются;
• отдельно — чертежа конструкции крыши беседки;
• чертежей всех соединений;
• отдельно, если установка проводится на сваях – анализ состояния грунта;
• изометрии беседки;
• спецификации всех применяемых материалов.

Проекты и чертежи беседок должны основной упор делать на наиболее сложных узлах строения – фундамент, несомненно, один из них

Какая польза

И дело даже не в том, что могут нагрянуть проверяющие органы. Как раз, какого бы-то ни было официального оформления, установка беседки не требует.

Дело в другом:

• чертёж заставляет дисциплинировать весь процесс возведения;
• он помогает лучше понять свои цели и вовремя их при необходимости подкорректировать;
• если установка производится на заказ, чертёж является официальным документом и залогом серьёзного подхода исполнителя к проводимой работе;

Статьи по теме:

Внимание к нюансам

Проведённая подготовительная работа за столом с карандашом в руках не позволит пропустить отдельные тонкости строительства, которые важны даже для беседок.

Фундамент

Здесь очень важно:

• правильно выбрать место с точки зрения устойчивости грунта; не стоит выбирать для установки косогор или низменное место – почва обязательно при сильных дождях «поплывёт»;
• если производится установка свай, а это всегда рекомендуется делать на пучинистом грунте, то отдельно необходимо создать схему их размещения; проект обязательно должен быть согласован с геометрией размещения свай – все несущие конструкции должны лежать именно на сваях, этот признак может служить контролем качества выполненной документации.

Полезный совет!
Установка столбиков вместо свай часто носит промежуточный характер и не отвечает ни целям устойчивости, ни целям безопасности сооружения.
Поэтому, советуем, если стоит задача увеличить надёжность конструкции, устанавливать её на полноценные сваи, забитые обязательно ниже уровня промерзания грунта.
Кроме того, очень важно сваи комбинировать с ленточным фундаментом для беседки, а не монтировать на них сразу деревянный брус, как это часто делается.
Все эти нюансы обязательно должны отражаться в документации.

Простые проекты беседок с чертежами могут ограничиваться и изометрией, но с обязательным указанием размеров и сносок

Места креплений

Чертежи должны сопровождаться отдельными видами всех мест креплений:

• с указанием используемого крепежа и его характеристик;
• учитывая, что беседка постоянно находится на открытом воздухе, крепёж необходимо выбирать только из нержавеющей стали, что должно отражаться в спецификациях.

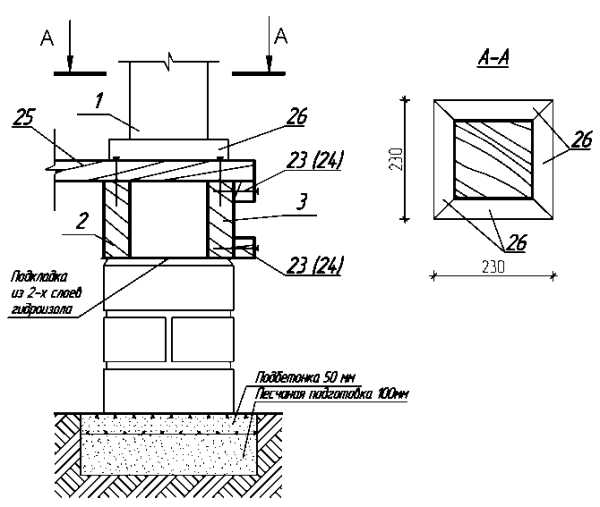

Если пол беседки будет основан на столбчатом фундаменте, обязательна в комплекте документации подробная схема расположения свай

Статьи по теме:

Спецификация

Очень важным элементом комплекта чертежей является спецификация – перечень всех используемых материалов и их характеристики.

Приводим пример такого перечня, соответствующий приведённым примерам (указаны номера деталей на чертежах, все материалы имеют обработку, как механическую, так и антисептическую; если не указан вид материала, то это — доска):

• 1 — ГОСТ 8486-86 — Брус 150х150 L=2500 – 10 шт — 0,56 м3;

Полезный совет!
Советуем всегда указывать номера стандартов ГОСТ и СНиП, на основании которых выбран тот или иной материал или принято то или иное конструкторское решение.
Также советуем при перечислении материалов в спецификации указывать конкретное место их применения, это значительно облегчает работу над проектом..
Последнее замечание особенно важно в ситуациях, когда используется множество очень похожего по внешнему виду материала – представляемый проект может служить хорошим примером этому.

• 2 — Доски 50х150 L=3150 – 6;
• 3 — 50х150 L=3250 – 4;
• 4 — 50х150 L=4750 — 4;
• 5 — 40х150 L=3150 – 2;
• 6 — 40х150 L=4270 – 2;
• 7 — 50х150 L=3750 – 5;
• 8 — 50х150 L=1775 – 2;
• 9 — 50х150 L=2860 – 4;
• 10 — 50х150 L=1040 – 8;
• 11 — 50х150 L=500 – 4;
• 12 — 25х150 L=3730 – 2;
• 13 — 25х150 L=5230 – 2;
• 14 — Брус 100х100 L=1740 – 2;
• 15 — Брус 100х100 L=1400 – 1;
• 16 — 50х150 L=2210 – 6;
• 17 — 50х150 L=2156 — 2;
• 18 — 50х150 L=2840 – 4;
• 19 — 50х150 L=1250 – 8;
• 20 — 40х100 L=2000 – 1;
• 21 — Брус 150х150 L2000 – 1;

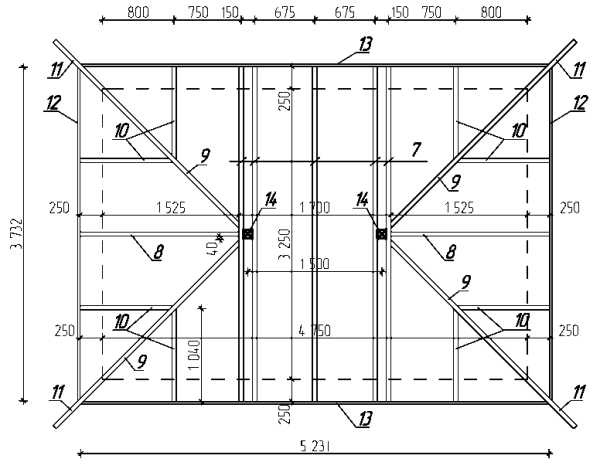

Ещё одним важнейшим элементом является крыша и её детальное представление на бумаге (см. обозначения по спецификации)

• 22 — 25х200 L=2200 – 1;
• 23 — Брус 40×40 L=3330 – 6;
• 24 — Брус 40×40 L=4830 – 6;
• 25 – Доска пола 40×100 L=6000
• 26 — Брус 40×40 L=230 – 80;
• 27 — 50×90 L=250 – 14;
• 28 — 40×150 L=1350 – 6;
• 29 — 40×150 L=1310 – 4;
• 30 — Обрешетка сплошная — 20×100 L=6000 – 4;
• 31 — Подшивка потолка — 20×100 L=6000 – 4;
• 32 – Проступь — 40×150 L=1830 – 4;
• 33 — Подступенок — 40×150 L=1250 – 2;
• 34 — Брус 40×40 L=1830 – 2;
• 35 — Брус 40×40 L=300 – 2;
• 36 — Брус 40×40 L=340 – 2.

Отдельная инструкция, описывающая методику установки свай и содержащая соответствующий чертеж, должна сопровождать каждый проект

Статьи по теме:

Выводы

Цена создания эскизного проекта, а затем и рабочего чертежа будущей беседки очень велика. Если вы самостоятельно проводите строительство, это заставит вас пристальнее присмотреться к характеру будущего сооружения. Если вы заказываете возведение, это поможет вам формализовать свои отношения с подрядчиком.

Обязательно обратитесь к видео в этой статье, оно пусть и небольшой, но тоже вклад в попытку сделать отношение к чертежам беседки более серьезным, чем оно просматривается сегодня.

svoyabesedka.ru

Чертежи дачных беседок своими руками: видео-инструкция, фото

Свой участок можно оборудовать множеством способов. Один из них – постройка беседки. Это уже позволит вам устраивать весёлые пикники, не опасаясь капризов погоды, и просто сидеть с любимой книжкой в удобном кресле, наслаждаясь свежестью ароматов собственного сада.

Примечательно, что строительные работы не сложно выполнить самостоятельно, без приглашения дорого оплачиваемых специалистов. И самым первым, что вам при этом понадобится, станет чертёж будущей конструкции. Именно с ним можно ехать в строительный магазин и далее начинать копать траншеи под фундамент без боязни наделать ошибок.

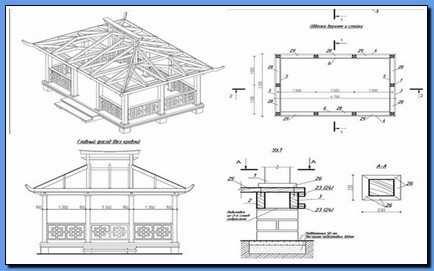

Чертеж дачной беседки со всех ракурсов

Проектирование

Для начала давайте разберёмся, что даёт столь важный шаг.

Преимущества готовой планировки

1. Возможность распланировать расположение столь важных элементов, как стол, источники света, окна и двери, а в более сложных конструкциях – мангал, дровница и дымоотвод.

Совет: в случае строительства беседки с мангалом дровник рекомендуется устанавливать непосредственно под топкой. Это позволит сэкономить полезное пространство и увеличит удобство доступа к топливным материалам.

2. Информация о количестве требуемых строительных материалах. Если покупать наугад, то наверняка, либо чего-то не хватит, и придётся бежать посреди рабочего процесса в магазин, либо останется лишнее, из-за чего итоговая цена беседки окажется значительно выше.

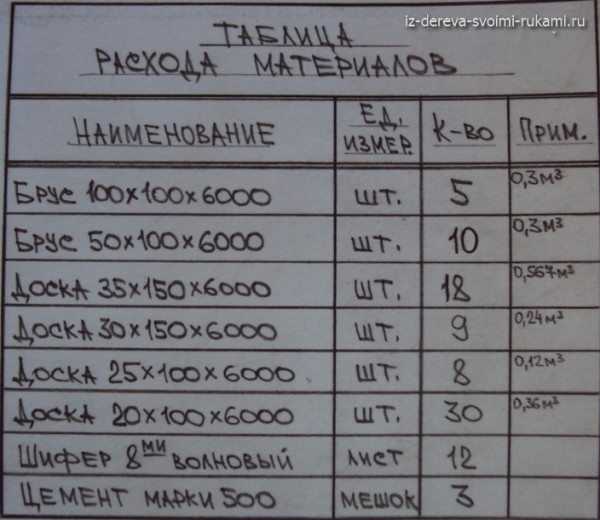

Фото списка требуемых материалов

3. Точные размеры сторон, углов, высот всех компонентов здания. Это особенно касается многогранных моделей, в которых малейшее несоответствие приведёт к нарушению внешнего вида беседки и её надёжности.

Статьи по теме:

Чертёж с точным указанием размеров всех составляющих

Способы создания чертежа

1. Найти готовый проект в интернете. На сегодняшний день в мировой паутине всегда могут найтись подходящие чертежи дачных беседок, в которых будут присутствовать содержательное описание монтажных работ и список необходимых материалов. Минус – отсутствие эксклюзивности.

Пример готового проекта

2. Нанять профессионального архитектора. Специалист начертит вам уникальную красивую и многофункциональную конструкцию. Но услуга такая стоит довольно-таки значительную сумму, что подводит нас к третьему варианту решения поставленной задачи.

Проект профессионального архитектора

3. Начертить самостоятельно. При должном внимании и аккуратности вы сможете воплотить в реальность все свои дизайнерские мечты и сэкономить семейный бюджет.

Статьи по теме:

Чертим сами

Чертежи дачной беседки своими руками не обязательно должны быть шедевральны, более важно, чтобы на них был соблюдён масштаб и нанесены точные размеры.

Общая инструкция по составлению:

1. Замеряем место, выделенное под застройку, чтобы виртуальное здание не оказалось больше, чем следует, и, наоборот, чтобы максимально эффективно использовать полезную площадь без остатка.

Размеры заносятся на бумагу или в компьютер

2. Далее определяемся с типом фундамента, что тоже в значительной мере зависит от местности:

• Свайный – склон или низина с рыхлым грунтом.
• Ленточный – ровная твёрдая поверхность.

3. Чертим стены и крупные элементы в случае их наличия, например, стол и мангал. Это требуется сделать ещё на этапе планирования для более удобного их размещения.

Расположение мебели и указание размеров стен

4. Отмечаем все окна, в случае реализации закрытой беседки, двери.
5. Выбираем строительный материал для каркаса и отмечаем по нему все данные. Тут же можно указать способы стыковки отдельных строительных компонентов.
6. Отдельно составляем схему крыши, предварительно выбрав материал её покрытия.

Пример схемы шатровой крыши

7. Отмечаем расположение и тип светильников так, чтобы их свет создавал отдыхающую атмосферу, не режа глаза ярким излучением и в то же время освещая всё необходимое пространство. Обязательно учтите всю необходимую для этого проводку.
8. При наличии мангала обязательно указываем место заливки его индивидуального фундамента и продумываем качественный дымоотвод.

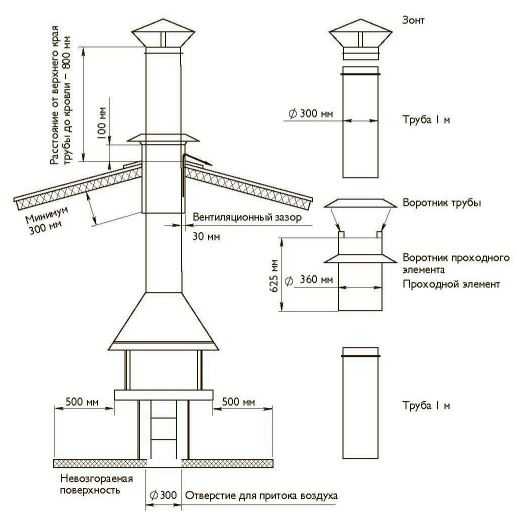

Чертёж дымохода в беседке с мангалом

9. Для закрытой конструкции обозначьте все вентиляционные отверстия.
10. Теперь согласно имеющимся данным можно рассчитать необходимое количество строительных материалов и ехать за ними в магазин.

Совет: необходимые материалы купите с запасом, ведь неизвестно, сколько будет выбраковано и испорчено во время строительных работ.

Статьи по теме:

Заключение

Любое строение следует начинать возводить с составления чертежа. Несмотря на то, что у беседки довольно-таки простая  конструкция, данный случай всё равно не является исключением. Грамотный и точный проект – залог качественной и комфортной постройки.

Замерив выделенную под застройку площадку, нанесите на бумагу в масштабе и с указаниями точных размеров все элементы беседки:

• фундамент,
• каркас,
• пол,
• крыша,
• стены,
• окна,
• мебель,
• электрическую проводку со светильниками.

Рассчитайте точное количество требуемых материалов, которые вам понадобятся в процессе стройки. Точно соблюдайте все размеры и углы во время работы. Только так вы сможете добиться соответствующего внешнего вида и прочности строения.

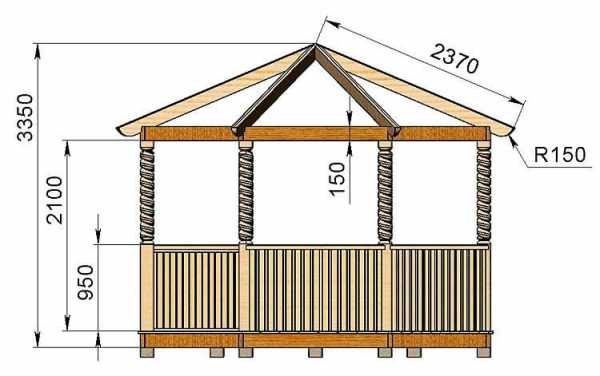

Фронтальный чертёж постройки

Видео в этой статье предоставит вашему вниманию дополнительные материалы, касающиеся данной тематики.

Даже если линии будут не слишком ровные, а подписи плохо разборчивы, соблюдение и точность всех численных значений обеспечит вам высокое качество возводимой беседки. Будьте внимательны во время проектирования!

svoyabesedka.ru

видео-инструкция по монтажу своими руками, фото

Чтобы беседка смотрелась гармонично на вашем участке, она должна иметь одно важное качество – сочетаться со всеми элементами его ландшафтного дизайна. Для этого, в свою очередь, нужен проект беседки для дачи своими руками.

На фото эскизный проект места для отдыха.

Несколько основных правил составления проекта

Беседка должна гармонировать с дачным домиком.

1. Основное правило при подборе типа беседки – жилой дом и участок должны гармонировать по пропорциям и дизайну. Главный акцент ваших владений – именно ваше жилище. Все второстепенные строения, в их числе и беседки, надо проектировать так, чтоб они соответствовали дизайну основной постройки.
2. Высота сооружения для отдыха на природе, а также ее строительные и облицовочные материалы, не должны конфликтовать с габаритами сада.

Обратите внимание! Беседку, предназначенную для небольшого пространства, нужно проектировать легкой и невысокой. В этом случае сооружение не будет акцентом ландшафтного дизайна участка. Если вам все же хочется сделать беседку большой, сделайте ее не из древесины, а металла. Тогда она будет смотреться легче.

3. Большую часть минусов беседки, сделанной самостоятельно: неправильные пропорции, излишнюю массивность и пр.,  можно нивелировать, применяя украшение постройки растениями-вьюнами. Лучше всего для этой цели выбрать многолетники.

Материалы беседки могут быть разнообразными. Главное, чтоб они гармонировали с дизайном участка.

4. Строительные и облицовочные материалы дачного домика и беседки должны сочетаться. Когда основная постройка бревенчатая, то оптимальный вариант – это проект беседки на даче из бревен. Если ваш дом имеет деревянный декор, то место для отдыха должно иметь обрешетку и резные деревянные элементы.

5. Стиль сооружения для отдыха должен максимально гармонировать с дизайном всего сада. Тогда беседка будет сочетаться и с коллекционным садом, содержащим множество экзотических насаждений и с обычным европейским участком и с восточным аналогом. Если вы предпочитаете луговой либо пейзажный экстерьер участка, то строение в стиле «рустик» подчеркнет его гармонию и естественность.

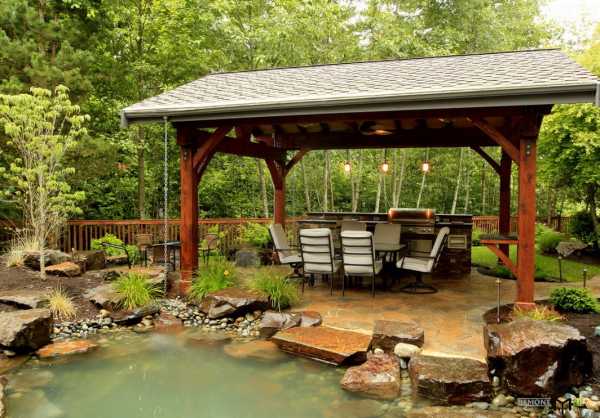

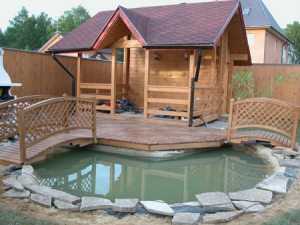

Сооружение, стоящее на водоеме, должно быть хорошо защищено от влаги.

6. Помните, что проект беседки на дачу должен быть и практичным. Например, если вы хотите установить сооружение на берегу водоема, то его лучше всего спланировать закрытым. Тогда в вечернее время излишне влажный воздух, комары и мошкара не будут мешать гостям и вашей семье комфортабельно отдыхать на природе.
7. Следует отметить, что в данном случае может возникнуть конфликт интересов, так как, например, закрытое сооружение будет дисгармонировать с ландшафтным дизайном территории. Тогда предпочтение следует отдавать общей эстетичности участка.

Вообще же, чем более оригинальны и интересны ваши владения, тем более неординарных решений они потребуют от вас при планировании места для отдыха.

Статьи по теме:

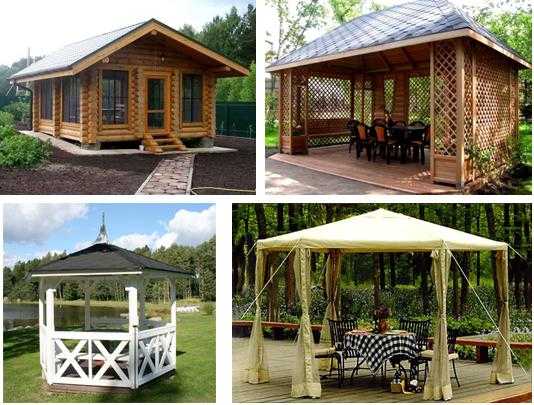

Материалы и типы сооружения

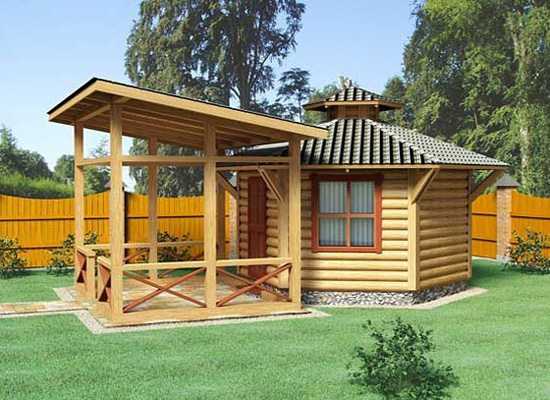

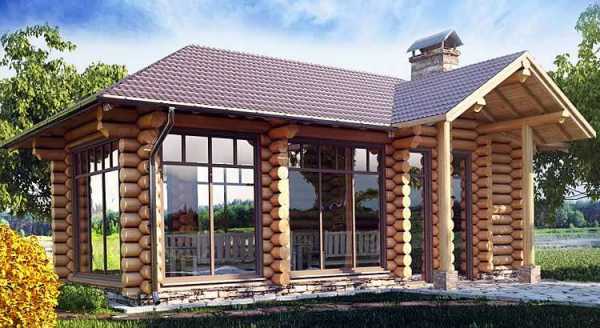

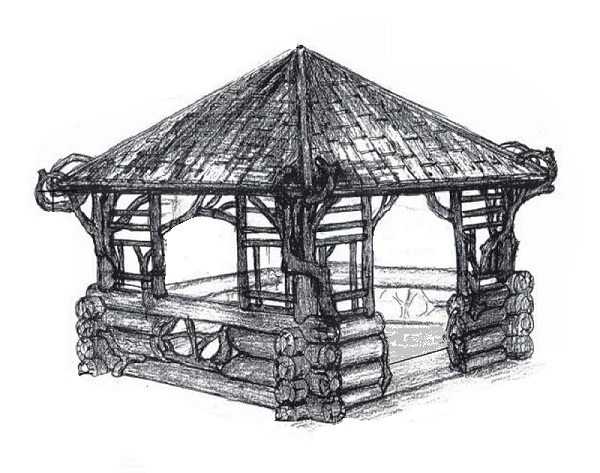

Бревенчатое место отдыха всегда будет популярным.

Каждый из владельцев загородного участка поздно или рано начинает думать о возведении на нем беседки для хозяйственных нужд, пассивного или активного отдыха. Чертежи их с размерами можно сделать самостоятельно либо скачать с интернет-сайтов.

Благодаря им, а также проекту в целом, вы существенно облегчите себе процесс строительства.

Подготовка к строительству

1. Еще до начала составления проекта вам надо будет определиться с местом, на котором будет расположена беседка. Лучше всего, если это будет уединенный уголок участка, вдали от взглядов посторонних, затененный деревьями и на берегу какого-либо водоема.
2. Определившись с местом строительства, можете начинать планирование беседки.

Обратите внимание! Если сооружение будет легким, простым и предназначенным для использования лишь в теплое время года, то проект можно не составлять. Можете только сделать общий эскиз конструкции.

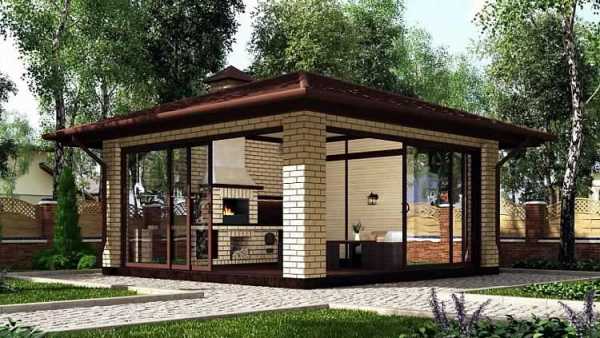

Варианты капитальной беседки.

3. Если же строение будет капитальным, круглогодичным, то проекты беседки для дачи создать нужно. Подобные постройки требуют оснащения их системой обогрева и освещения. Без тщательного планирования, в данной случае, не обойтись.
4. Выберите форму постройки. Наиболее простые из них по исполнению – квадратные и прямоугольные. Поэтому они наиболее распространены. Также популярны более сложные многоугольные и круглые беседки. Сооружения, имеющие комбинированные формы – оригинальны и как любой эксклюзив, редко делаются на приусадебных участках.
5. Не забудьте о размерах планируемого сооружения. Для удобного отдыха семьи, состоящей из трех-четырех человек, будет достаточно 7/10 квадратных метров.
6. Следует также помнить при проектировании строения, что в нем надо будет расставить мебель, так как стоя вы отдыхать не будете.

Выбор стройматериала

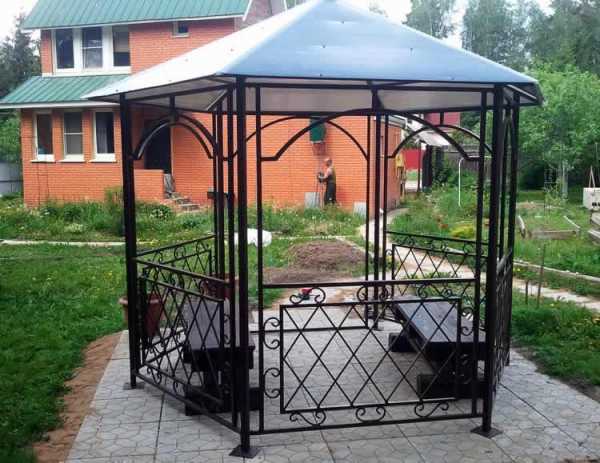

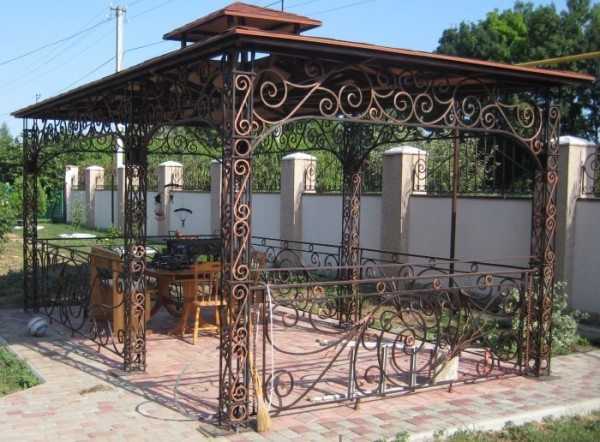

Кованая беседка выглядит очень респектабельно.

1. Строительным материалом для каркаса и стенок беседки могут служить металл, пиломатериалы, камень, кирпич. Для кровли подойдут керамическая, металлическая и битумная черепица, поликарбонат, шифер, ондулин. Полы можно настелить из разных видов досок, керамической, тротуарной плитки.
2. Если цена большинства материалов вас смущает, тогда оптимальный вариант – установить беседку-шатер и полностью обтянуть ее водонепроницаемой тканью. Стоимость подобного строительства будет минимальной.

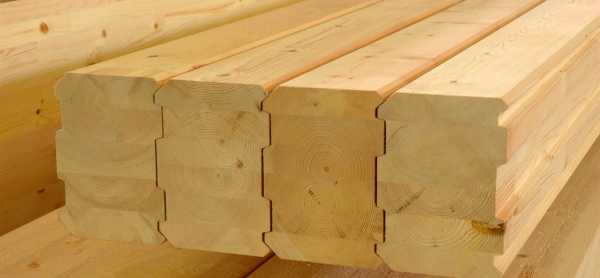

3. Наиболее распространенным строительным материалом для беседок является древесина. Пиломатериалы сравнительно недороги, имеют достаточную прочность, экологичность и эстетичность.
4. Строение из дерева получается относительно легким. Поэтому для его сооружения будет достаточно простого фундамента, например – столбчатого либо мелко заглубленного ленточного аналога.

Обратите внимание! До процесса строительства, либо после него, древесину строения следует обработать антисептиком. Он защитит материал от влаги и разрушения, вследствие жизнедеятельности вредных микроорганизмов и насекомых. Дополнительной защитой дерева будет служить покрытие из лака – прозрачного или полупрозрачного.

Статьи по теме:

Крыша беседки

Кровля является наиболее важным элементом беседки. Она защищает ее внутреннее пространство от погодных воздействий – дождя, снега, града, ветров, а также жаркого солнца. Помимо этого, крыша является и декоративным элементом постройки, придавая ей эстетичность и завершенность форм. Исходя из всего этого, инструкция рекомендует уделить проектированию кровли максимум внимания.

Кровля обязана быть надежной!

Для кровли нужно будет грамотно спроектировать систему стропил, обрешетку, выбрать гидроизоляционный и облицовочный материал. Следует учесть, что наиболее дорогим вариантом покрытия будет керамическая черепица, а самым дешевым – рубероид.

Несущие конструкции беседочной крыши могут быть собраны на земле, а затем прикреплены к каркасу или стенкам сооружения.

Вывод

Планируя самостоятельно место для отдыха на своем участке, вы сможете создать оригинальное и практичное сооружение. При этом следует максимально соблюдать основные правила проектирования. После просмотра видео в этой статье вы получите дополнительные познания по данной теме.

svoyabesedka.ru

Проекты беседок для дачи с размерами своими руками

Дача – это место, куда приезжаешь отдохнуть от городской суеты. Представить отдых летом в загородном доме без беседки невозможно, поэтому с ее постройкой затягивать не стоит. Чтобы она гармонично влилась в стилистику участка и сочеталась с уже присутствующими элементами ландшафтного дизайна, необходимо рассмотреть возможные проекты беседок, которые можно сделать своими руками.

Варианты построек для дачного отдыха

Для отдыха днем и вечерних посиделок с близкими и друзьями идеально подойдет беседка. А если сооружение построенно своими руками, то непременно станет предметом гордости хозяина. Главное правильно подобрать проект постройки с размерами, наметить место расположения, выбрать материалы и можно приступать к работе. Проекты, приведенные ниже, помогут справиться с этой задачей.

Варианты беседок для дачи могут быть:

1. Деревянные — для строительства используется брус, бревна, рейки, доски.
2. Каменные — выполняются из разных видов кирпича, блоков, штук, могут быть с фундаментом или без.
3. Металлические — можно использовать стальные уголки, профильные трубы или квадрат, украшать элементами ковки.
4. Комбинированные — заключаются в сочетании разнообразных материалов при строительстве и оформлении.

Также их можно подразделить на три основных вида:

1. Открытые.
2. Полуоткрытые.
3. Закрытые.

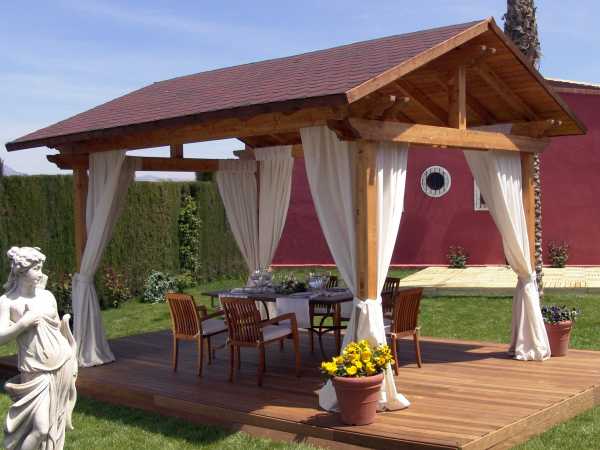

Открытая постройка

Для постройки открытых деревянных беседок своими руками понадобятся такие материалы:

• брус;
• доска;
• стропила;
• рейка;
• деревянная вагонка;
• покрытие для крыши.

Вначале на месте постройки необходимо снять верхний слой почвы до 10 см. Далее там где будут стоять вертикальные столбы, выкапываем ямы минимум 50 см в глубину, размером 30х30 см. В зависимости от конструкции их может быть четыре, шесть, восемь.

При установке столбов, часть бруса, которая будет находиться в земле, окунается в битум. В ямы устанавливаем брусья и насыпаем туда щебень, утрамбовываем. Брус, для устойчивости фиксируется несколькими рейками. Вторым слоем идет гравий. Далее ямы заливаются бетонным раствором.

Важно: Столбы следует выставлять по уровню, и следить, чтобы при заливке они не сместились.

После схватки раствора приступаем к устройству пола своими руками. Первоначально делается каркас по основанию беседки, можно использовать брусья сечения 40х40 мм. Они крепятся к вертикальным столбам. Если при заливке брусьев бетонное основание поднять на 10-25 см, то раму для пола можно будет уложить на него.

Установленный таким образом каркас будет возвышаться над уровнем земли. На раму ставятся лаги, интервал между ними должен составлять 30-40 см. На них ложем гидроизоляционный материал и прибиваем доски.

Боковые части между вертикальными столбами по периметру зашиваются деревянной вагонкой, доской или деревянными плитами. Один проем оставляем нетронутым для входа.

Заключающий этап крыша. Берем несколько стропил (в зависимости от количества сторон) 100х50 мм. Их скрепляем между собой с одной стороны и фиксируем на несущей конструкции с другой. Между стропилами набиваем рейку и покрываем крышу выбранным покрытием.

Полуоткрытая из камня

Для постройки полуоткрытых каменных беседок своими руками необходимо иметь:

• кирпич или строительные блоки;
• песок и цемент для раствора;
• брус;
• кровельный материал.

Первоначально делается сплошной фундамент. Он должен быть приблизительно 60 см в ширину и на штык, два в глубину. Идеально если такое основание будет выступать над землей см на 10.

Цоколь своими руками. С задней стороны беседки по нижнему ряду необходимо оставить сквозные дыры, для стока воды. На второй ряд ложится гидроизоляция. Высота цоколя должна быть на 7-8 рядов из кирпича. В толщину он равен кирпичу.

От цоколя необходимо поднять опорные колонны размером 25х25 см, их количество может быть от 6 до 12 шт, в зависимости от конструкции. Глухие стены выкладываются полностью кирпичом.

На колонны и стены кладется брус 10х10 см для кровли. Брус желательно покрыть морилкой или лаком. Поверх укладываем кровельный материал, это может быть:

• металлочерепица;
• шифер;
• ондулин;
• керамическая черепица.

Пол в таких постройках может быть выложен плиткой, камнем или сбит из досок. Своими руками полуоткрытую беседку для дачи, можно превратить в закрытую. Для этого открытое пространство между опорными колонами следует застеклить.

Важно: Часто в таких беседках размещается барбекю, это следует учесть при заливке фундамента и сделать его под такой конструкцией согласно требованиям постройки.

Открытая из металла

Для сооружения открытых металлических беседок своими руками необходимо обладать навыками сваривания метала. Для работы понадобится:

• труба, уголок или квадрат;
• сварочный аппарат;
• декоративная ковка.

Установить основные вертикальные трубы своими руками можно двумя способами.
Первый. Пробуривается яма 70-100 см. Туда вставляется несущая профильная труба 50х50 мм, засыпается щебнем и раствором.

Второй. Выкапывается яма под фундамент по периметру беседки, в намеченных местах вставляются трубы. Они фиксируются арматурой по круги, после чего этот армапояс заливается бетоном.

По нижней части делается металлическая обвязка, для монтажа пола. Если ваша беседка со сплошным фундаментом, то основание под пол можно положить на него.

Средняя обвязка выступает в качестве перил. Между нижней и средней обвязкой можно закрепить декоративные кованые элементы.

Верхняя обвязка является основой для крыши. Стропильная конструкция делается из металлического профиля и устанавливается на верхнюю обвязку. Сверху лучше всего накрыть металлическую беседку профнастилом, это не испортит задумку и будет смотреться органично.

Если промежуток между нижней и средней обвязкой закрыть деревянной вагонкой, а внутрь поместить барбекю, то такая беседка для дачи по праву будет называться комбинированной.

Что в итоге

Какие бы проекты вы не выбрали, главное чтобы вам было комфортно, а внешний вид постройки подходил под общую стилистику дачного участка.

besedkibest.ru

проекты и схемы из металла и дерева, видео как сделать своими руками, фото

Беседка — необходимый элемент для дачи, без которого уже и представить трудно хороший отдых. Она в хорошую погоду послужит просто местом для отдыха, а в плохую сможет уберечь от дождя. Сейчас очень актуальны вопросы по строительству беседок. Владельцев загородных участков интересуют различные чертежи беседок, их конструкции и возможность построить такой элемент ландшафтного дизайна своими руками, да еще не хуже чем у соседа. Конечно, различные строительные компании, могут вам предложить широкий выбор беседок, но с финансовой точки зрения — это не бюджетный вариант. Имея на руках готовый проект беседки, желание, необходимые материалы и инструменты, можно построить отличную беседку и своими руками, а чертежи мы вам предоставим.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Типы беседок

Беседки разделяются по материалам, из которых они изготовлены.

По этому признаку бывают беседки

• из металла;
• деревянные;
• каменные;
• комбинированные.

Различаются беседки и по форме. Есть два типа: павильон и беседка.

• Павильон — это красивая конструкция с крышей на опорах.

Если павильон сделан из металла, то крыша часто делается полупрозрачной. Материал, который подходит для такой крыши — поликарбонат. Для каменного павильона лучше делать крышу из черепицы. Такие павильоны очень часто оборудуют барбекю или мангалом. Пример такого павильона представлен на фото.

Схема павильона

• Беседки в виде небольшого домика предназначены для более спокойного отдыха в уединении.

• Для строительства такой беседки обычно выбирают отдаленный уголок дачи.
• Построить беседку такого формата лучше из дерева.

В конструктивном плане — это несложно, можно все сделать своими руками, а дерево — относительно недорогой материал, с которым легко работать. Проект такой беседки представлен ниже.

Беседка может отличаться и формой. Она может быть прямоугольная, шестигранная, квадратная и др.

Деревянные беседки

Проект беседки из дерева:

• Легкая садовая беседка из дерева может быть без фундамента;
• Столбы из бруса необходимо установить на глубину 50 см в землю;
• Нижняя часть каждого бруса оборачивается рубероидом — это защитит материал от влаги;
• Ямы, в которые устанавливаются столбы, нужно уплотнить щебнем;
• Размеры бруса для опорных столбов: 100х100 мм или 80х80 мм;
• Нижнее основание беседки делается из бруса такого же размера, а для постройки основания крыши можно взять брус с размерами поменьше;
• Для пола можно использовать 25 мм доски;
• Оформление перил и стен — это вопрос индивидуальный.

Приведенный ниже фото-чертеж деревянной беседки позволяет увидеть простоту конструкции.

Чертеж деревянной беседки

Сделать такое сооружение своими руками не составит большого труда.

• Размеры беседки можно сделать и другие;
• Полы можно не застилать деревом, а сделать их каменными или просто хорошо утрамбовать землю;
• Внеся в готовый проект необходимые изменения, вы получите садовую беседку, которая вам нужна;
• Обшить крышу можно тонкой доской, а сверху положить любой материал для кровли — оцинкованную сталь или черепицу;
• Если такую беседку оснастить мангалом, получится отличное место для отдыха на природе.

Различные схемы сборки подобных беседок можно найти в интернете.

Шестигранная беседка

Беседка может быть и шестигранной. Такая конструкция немного сложнее, в основе ее лежит шестигранник. Несмотря на более сложное исполнение, такие садовые беседки своими руками делают очень часто. Как выглядит готовая шестигранная беседка из дерева, показано на фото ниже. А собирать ее можно, опираясь на готовые схемы.

Шестигранная садовая беседка может быть достаточно большой.

• Но чем больше конструкция, тем внимательнее нужно относиться к чертежам и выбору материала.
• Схемы для постройки беседки должны быть со всеми необходимыми и соответствующими размерами.
• Декоративное оформление можно делать на свой вкус, а рядом с беседкой лучше запланировать обустройство площадки с мангалом.
• Устанавливается шестигранная беседка из дерева на столбчатый фундамент. Фундамент делается из бетонного раствора или из кирпича.

Как строится своими руками шестигранная беседка, показано на фото и видео:

Чертеж основания шестигранной беседки

Беседки из металла

Проект беседки из металла:

Садовые беседки из металла тоже достаточно популярны. Они более долговечные, и дольше, чем деревянные, не нуждаются в ремонте.

Из металлических прутьев и труб несложно своими руками сделать декоративный орнамент.

Составляя чертеж беседки из металла, вам не нужны будут сложные схемы, поскольку все строение крепится при помощи сварки.

Красиво смотрятся арки и перила с элементами ковки, особенно в сочетании с кованым мангалом.

Очень часто встречаются на дачных участках беседки, сделанные из профильной трубы. Пример такой металлической конструкции для дачи можно посмотреть на фото ниже.

А теперь рассмотрим подробные рекомендации по строительству беседки из профильной трубы.

• Такой материал, как профильные трубы, имеет ряд преимуществ: прочность и устойчивость к механическим повреждениям.
• Трубы бывают с прямоугольным и квадратным сечением. Беседку лучше строить из квадратной профильной трубы.

Перед началом работы необходимо составить подробный план и нарисовать чертеж, как на фото:

Чертеж металлической беседки

Затем нужно подготовить необходимые инструменты и материал: трубы, поликарбонатное покрытие, грунтовку или антикоррозийную краску для металла, цемент, сварочный аппарат, дрель, болгарку, саморезы, швеллер и прочее.

• Первым делом собирается каркас беседки для дачи. Каркас, в зависимости от выбранного проекта, может быть квадратным, прямоугольным, шестигранным или др. Для упрощения работы нужно на руках иметь подробный чертеж беседки с размерами. Если вы будете строить беседку своими силами в первый раз — остановите свой выбор на квадратной или прямоугольной конструкции;
• Сделав разметку под строительство, выкопайте ямы для фундамента;
• Для опорных стоек такой конструкции не нужно использование бруса, а вполне подойдет труба 80×80 мм;
• В подготовленные ямы, устанавливаются опоры и заливаются цементным раствором;
• Затем, делается обвязка. Для обвязки понадобиться профильная труба и сварочный аппарат. Верхнюю обвязку нужно сделать так, чтобы входя в беседку, не нужно было пригибаться. Если вы запланировали для дачи большую беседку, то желательно приварить распоры к каждой опоре. Для возведения шестигранной беседки из трубы понадобится швеллер;

• После каркаса возводится крыша и, если нужно — стенки. Стенки делаются из различных материалов, можно использовать и полимерные покрытия.

Для возведения крыши необходимо сделать стропила из профильной трубы. Уклон желательно делать 15°. Если беседка будет большого размера, то стропила получатся по 1,5 м. В этом случае нужно будет приварить распорки, а из тонкой трубы наварить обрешетку. Металлическая обрешетка предотвратит деформацию поликорбоната.

Крыша из поликорбоната крепится саморезами и термошайбами. Декорирование стенок можно сделать различными материалами — профильной трубой, деревом, планками и прочим. Построив беседку для дачи своими силами, оборудовав ее скамейками, столиком и мангалом, можно будет наслаждаться комфортным отдыхом долгие годы.

Более подробно процесс возведения беседки из профильной трубы смотрите на видео:

Читайте так же: Флюгер своими руками

Автор: Иванов Денис

rozarii.ru

Проекты беседок — своими руками с описанием и фото идеями.

Где после трудового дня, проведенного на своем дачном участке, можно расслабиться и отдохнуть или спрятаться от дождя и ветра в непредсказуемую весеннюю погоду? Где можно встретиться со своими близкими и друзьями в теплый летний вечерок за чашечкой вкусного напитка? Как утверждает dachnik.ua, этим местом станет уютная беседка.

Построить многофункциональную, красивую и уютную беседку можно рассчитывая только на собственные силы, а уже готовые составленные проекты беседок точно помогут сделать это быстро и правильно. Конструкция постройки довольно проста, работы по возведению беседки не требуют особых знаний и условий.

Прежде чем начать строительные работы и подготавливать необходимые инструменты, необходимо определиться с типом постройки и материалами. Чтобы легче было сделать выбор и понять, какую именно беседку хочется, можно заранее посмотреть проекты беседок для дачи. Уже готовые проекты хороши тем, что в них хорошо видны все особенности конструкции, рассчитаны необходимые материалы. После изучения такого плана будет четко ясна конечная цель, также можно определить сумму материальных затрат и составить вполне конкретный график работ и закупок.

Виды загородных беседок

Как правило, классификация таких построек осуществляется в зависимости от конструктивных особенностей.

Открытый тип беседки. Открытые постройки, как правило, представлены беседками небольших компактных размеров, устанавливать которые можно на любом загородном участке, даже небольшой площади. Уже, судя по названию класса, у построек открытого типа нет глухих стен. Взамен сплошных стен открытые постройки по всему периметру отделываются различными ограждениями. Довольно распространенным вариантом является решетка, сделанная из дерева. Сделать ее самостоятельно не составит труда. Для ее изготовления необходимо приобрести деревянные рейки требуемой длины и толщины. Причем форма и профиль реек может быть различными. Если времени или желания сооружать решетку самому нет, то можно заказать подобную конструкцию в мастерских, где ее созданием займутся профессиональные плотники. Чтобы узнать про все возможные варианты оформления стен в открытых летних беседках, можно рассмотреть с проекты беседок для дачи на просторах сети интернете.

Открытый вид загородной постройки для отдыха может использоваться преимущественно в теплое время года, с целью защитить людей от палящего солнышка или же проливного дождика. А вот для защиты от холодов и пронизывающих ветров такая беседка едва ли подойдет.

Загородная постройка для отдыха закрытого типа. Все стороны беседки закрыты, благодаря чему она доступна для использования в любое время года, даже в холодную и дождливую погоду. А если сделать ее утепленной, то комфортно в ней будет проводить время даже зимой в морозные деньки.

По внешнему облику закрытые постройки напоминают больше миниатюрные домики для летнего отдыха. Проекты беседок полностью закрытого вида предлагают большой выбор оформления. Можно выбрать вариант с полностью остекленными стенами по всему периметру постройки, возможет вариант со стенами из натурально дерева и окнами. Также есть еще огромное количество возможных комбинация материалов и дизайнов загородных закрытых беседок.

Выбирая тип постройки и материалы для работы необходимо учитывать следующие нюансы:

• Открытые постройки по своей конструкции гораздо проще, нежели закрытые.
• Для возведения закрытой беседки материалов для работы потребуется намного больше, чем для открытой. Соответственно и бюджет строительства будет более внушительным.
• Беседка открытого типа выглядит просторной, наполненной воздуха и света. Однако закрытые постройки могут иметь довольно интересный дизайн и конструкцию, что придаст загородному участку оригинальности.

Материалы для возведения беседки

При строительстве беседки могут быть использованы как привычные и натуральные материалы, так и современные технологии. Еще на этапе планирования необходимо решить из чего будет возводиться постройка, рассчитать в плане необходимое количество материала и закупить его (лучше с запасом, особенно, если возводить конструкцию предстоит собственноручно).

Из деревянных доступных материалов и элементов можно легко и быстро соорудить открытую беседочку. Брус, различные доски, разной толщины бревна, рейки – из всего этого набора можно возвести каркас постройки, покрыть пол, сделать оградительные конструкции и крышу.

Легкую открытую беседку можно установить на тротуарную плитку, без заливки дополнительного фундамента. Если же конструкция будет закрытого типа, то здесь уже без фундамента не обойтись. Для возведения закрытой беседки потребуются кирпичи, деревянные элементы, блоки и стеклопакеты или обычные окна. Вес такой конструкции внушительный, именно поэтому для нее требуется фундамент. Причем перед тем, как его заливать, необходимо рассчитать все нагрузки, толщину стеновых перегородок и материалы для постройки крыши.

Будет ли построена беседка по готовому проекту, или же дизайн будет разработан самостоятельно, главное все делать с душой и грамотным подходом.

Видео

100 фото беседок для дачи



mydesignclub.info
