Точечные светильники для гипсокартонных потолков: виды и монтаж

Если в твоем доме потолки из гипсокартона, то ты наверняка задумывался об установке точечных осветителей. Простые в установке, компактные, относительно недорогие и поистине универсальные, они легко вписываются в любой интерьер дома и позволяют осуществить самые дерзкие дизайнерские задумки. Но, чтобы правильно выбрать точечные светильники для гипсокартонных потолков, необходимо знать, какие типы осветителей бывают и на что каждый из них способен.

Типы точечных осветителей для потолков

Точечные светильники для гипсокартонных потолков можно разделить по нескольким критериям:

1. Метод установки.
2. Возможность поворота.
3. Тип осветительной лампы.
4. Напряжение питания.

Метод установки

В зависимости от поставленных задач и своих возможностей ты можешь выбрать либо накладную, либо встраиваемую конструкцию. Первая намного проще в монтаже, поскольку крепится снаружи потолка стандартными методами: винтами, саморезами, через специальные кронштейны на корпусе светильника и т. п. Недостатком конструкции такого типа можно считать то, что она занимает полезный объем помещения, поскольку осветитель полностью расположен снаружи потолка. Если учесть, что подвесные потолки и так снижают высоту помещения минимум на 100 мм, установка накладных осветителей с большим корпусом может стать серьезной проблемой.

Потолочные светильники, встраиваемые в гипсокартонную конструкцию, лишены этого недостатка, поскольку практически весь прибор углубляется под гипсокартон потолка и занимает межпотолочное пространство, которое в любом случае пропадает зря. Снаружи остается лишь лицевая часть осветительного прибора, что не только удобно в плане экономии объема помещения, но и эстетично. Но и тут есть свои недостатки. Чтобы установить встраиваемый светильник в потолок, необходимо прорезать в гипсокартоне отверстие по форме и размеру светильника, что, согласись, несколько сложнее, чем ввернуть саморез или вбить гвоздь.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Гипсокартон, используемый для подвесных потолков, – относительно мягкий материал, который хорошо сверлится, пилится обычным электролобзиком и обрабатывается напильником. Даже не имея специальных инструментов, при некотором терпении и аккуратности ты сможешь сделать в нем отверстие любой формы и конфигурации.

Фото накладных моделей (слева) и встраиваемых точечных светильников

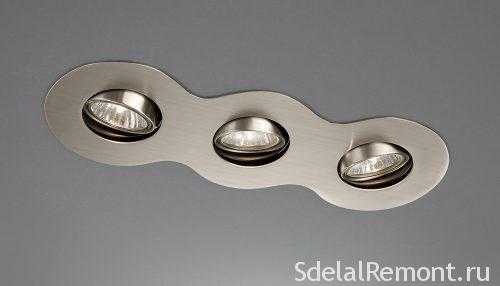

Возможность поворота

Поскольку все точечные осветители имеют относительно малый угол рассеивания (обычно 30-90 градусов), возможность оперативно их поворачивать весьма полезна. Некоторые как накладные, так и встраиваемые приборы имеют специальный подвижный кронштейн, который позволяет поворачивать лампу вместе с отражателем на произвольный угол.

При использовании поворотных осветителей тебе не придется строго выдерживать нужный угол наклона прибора в процессе его установки – направить световой поток каждого устройства в нужный угол комнаты можно уже после окончания монтажных работ. Эта же функция при необходимости позволит сменить освещаемые зоны, как говорится, «легким движением руки».

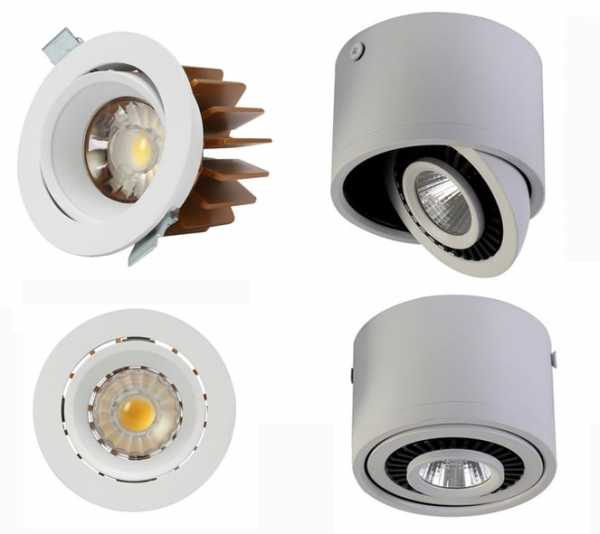

Встраиваемый (слева) и накладной поворотные светильники для потолка к содержанию ↑

Тип источника света

Совсем недавно единственным источником света, используемым в бытовых устройствах точечного освещения, была лампочка накаливания. Сегодня же выбор стал намного богаче. В зависимости от своих предпочтений, задач и бюджета ты можешь использовать встраиваемые светильники в гипсокартон, использующие следующие типы осветительных ламп:

1. Накаливания.
2. Галогенные.
3. Светодиодные.

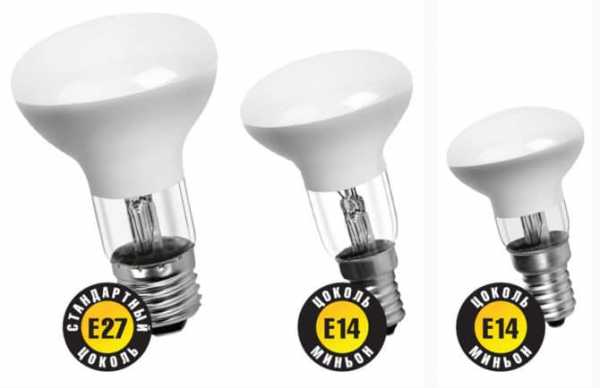

Лампы накаливания

Самый недорогой и доступный тип ламп. Благодаря широкому выбору типов цоколя и мощности ты без труда сможешь подобрать подходящую лампу для светильника любого типа. Излучаемый таким источником свет будет отличаться желтоватым, «теплым» оттенком. К недостаткам ламп накаливания можно отнести низкую светоотдачу (отношение излучаемого светового потока к потребляемой мощности) и относительно небольшой срок службы, который составляет в среднем 1 000 часов.

Лампы накаливания для приборов точечного освещенияк содержанию ↑

Галогенные

По сути это те же лампочки накаливания, но благодаря специальным присадкам — галогенам — работают они дольше (средний ресурс около 3 000 ч). Спектр излучения галогенных источников света имеет меньше желтого и напоминает дневной свет. Стоят галогенные лампы несколько дороже обычных ламп накаливания, к тому же в процессе работы колба прибора нагревается до высокой температуры (250 градусов Цельсия и более). Это необходимо учитывать при разработке освещения, чтобы сильно нагревающийся светильник не устроил пожар. Да и гипсокартон не любит локальных перегревов. Что касается энергоэффективности, то за счет более высокой температуры разогрева спирали галогенные источники несколько экономичней обычных лампочек Ильича.

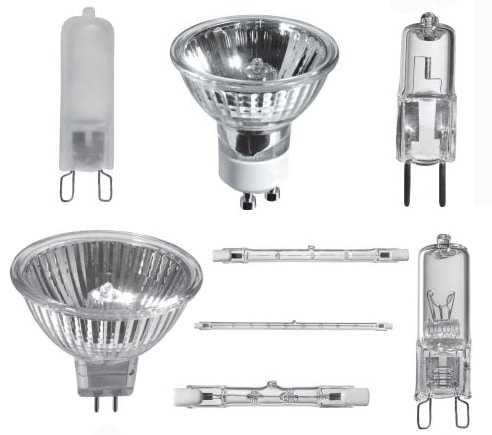

Галогенные лампы

Светодиодные

На сегодняшний день это самый эффективный и перспективный источник света. Светодиодные светильники несильно нагреваются (40-60 градусов Цельсия), компактны и позволяют получить освещение практически любой цветовой температуры (оттенка) – от желтоватого «теплого» до голубоватого «холодного». Светоотдача полупроводниковых лампочек примерно в 8 раз выше светоотдачи ламп накаливания. Основным же недостатком диодных конструкций можно считать пока высокую стоимость, что, впрочем, компенсируется большим сроком службы (до 30 000 часов и более).

Светодиодные источники света для потолка могут выпускаться как в виде обычных лампочек, так и в виде готовых приборов

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Выбирая светодиодную лампу или светильник, обязательно обрати внимание на его спектр излучения – так называемую цветовую температуру. Даже имея абсолютно одинаковый внешний вид, осветительные приборы на диодах могут излучать любой спектр – от «теплого» до «холодного». Цветовая температура измеряется в Кельвинах и указывается на упаковке прибора.

Зависимость излучаемого спектра от цветовой температурык содержанию ↑

Напряжение питания

Лампочки, используемые в точечных светильниках для потолка, могут иметь различное рабочее напряжение, причем как переменное, так и постоянное. Лампы накаливания обычно требуют источник энергии напряжением 220 В и намного реже 24 или 12 В. Питать такие светильники можно переменным или постоянным током. То же самое относится и к галогенным лампам, но низковольтное исполнение встречается много чаще. Обычные светильники на 220 В удобны тем, что не требуют дополнительного питающего оборудования, а электрическая схема их монтажа исключительно проста. Если же выбор пал на низковольтные лампы, то придется обзавестись и понижающим трансформатором (преобразователем) на соответствующее напряжение. Он понадобится один, но его мощности должно хватить для питания всех светильников.

Несколько иначе обстоит дело со светодиодными устройствами освещения и подсветки потолка. Светоизлучающий диод – прибор полярный, это означает, что ему требуется постоянное напряжение небольшой величины. Некоторые полупроводниковые лампы имеют встроенный блок питания (драйвер), который не только обеспечивает светодиоды нужным питанием, но и исполняет роль защиты светильника от скачков напряжения. Подключение такого прибора проблем не вызывает, он может работать от обычной сети 220 В. Но нередко встречаются точечные осветители для потолков, которые драйвера не имеют. В этом случае тебе придется докупить драйвер с напряжением, на которое рассчитаны светильники, причем мощности этого драйвера должно хватить для питания всех светильников.

Понижающий преобразователь для низковольтных галогенных ламп (слева) и драйвер питания светодиодных светильников

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если решил организовать подсветку потолка из гипсокартона светодиодными осветителями, то имеет смысл остановиться на светильниках без встроенных драйверов. Дешевле докупить один мощный драйвер, чем приобретать десяток светодиодных ламп, имеющих каждая свой преобразователь напряжения.

к содержанию ↑

Установка светильников в потолок

Установка накладных моделей светильников на потолок из гипсокартона – дело несложное. Практически каждый осветительный прибор предусматривает тот или иной вид крепления на плоскую поверхность (потолок, стена и пр.), так что с монтажом у тебя проблем не будет — гипсокартон отлично сверлится и держит саморезы. Если осветитель тяжелый, его можно закрепить на элементах каркаса подвесного потолка или на основном потолке.

Монтаж точечных светильников в гипсокартон несколько сложнее, но и его можно выполнить самостоятельно. Для этого понадобится в гипсокартонном потолке прорезать отверстия по размерам точечных светильников. После этого останется установить в эти отверстия сами светильники, предварительно подключив к ним питающие провода, заранее проложенные в межпотолочном пространстве.

Если решил испытать свои силы и самостоятельно встроить точечные светильники в подвесной потолок из гипсокартона, то более подробную информацию о процессе монтажа ты можешь получить в статье «Как установить точечные светильники в гипсокартон, если вы делаете это впервые».

Надеюсь, статья помогла тебе разобраться в том, какими бывают светильники для гипсокартонных потолков и чем они отличаются друг от друга.

lampaexpert.ru

расчет трансформатора и правила монтажа в гипсокартонный потолок

Точечным называется светильник небольшого размера, который устанавливается, как правило, вровень с потолком. Крепится при помощи специальных пружин, которые заводятся за отверстие в потолке, надежно соединяя светильник с полотном потолка.

Встраиваемые светодиодные светильники для потолков из гипсокартона имеют огромное количество видов декоративных накладок, которые закрывают зазор между лампой и окантовкой отверстия в потолке. В основном такие светильники используются для создания фонового освещения, подсветки, выделения отдельных рабочих зон и даже в качестве ночника.

Подбираем светильник для гипсокартонного потолка

Существуют поворотные и неповоротные типы таких светильников. Неповоротные – имеют более упрощенную конструкцию. Свет от лампы в них светит только в одном направлении. В поворотных же лампу можно двигать в любую сторону. Это позволяет создать комфортное направленное освещение. На процесс монтажа тип светильника не влияет, потому это вопрос личного выбора.

Кроме точечных потолочных светильников для гипсокартона, светодиодное освещение может быть выполнено в виде подвесных люстр, накладных светильников, светодиодных лент и т.д.

Чтобы правильно подобрать лампу, обратите внимание на такой показатель как IP. Рядом с ним пишутся две цифры, первая означает степень пылезащиты, вторая – степень влагозащиты. Исходя из того в какую комнату вам нужно освещение — подбирается и лампочка. Например для второго обозначения 0 – означает отсутствие защиты, 1-защита от вертикальных капель, 5-от струй, 7-от короткого погружения и т.д.

Подбор кабеля для проводки

Как выбрать сечение кабеля? С этой задачей справится даже новичок. Необходимая мощность провода вычисляется по следующей формуле:

Pобщ = (P1 + P2 + P3 … + Pn) * 0,8 где

• P1 … Pn – мощность каждого прибора в кВт;
• 0,8 – поправочный коэффициент.

Полученную мощность провода ищем в таблице:

Находим наиболее близкое значение и выбираем соответственно сечение провода. Как правило, хватает 1,5 мм медной жилы. Лучше использовать провода марок ВВГнг 3х1,5, ПВС, РКГМ.

Подключение LED светильника

Теперь поговорим о том, как подключить точечные светодиодные светильники для гипсокартонных потолков.

Перед тем, как начать работать, необходимо сделать предварительный чертеж. Прокладка проводки начинается от распределительной коробки к месту установки освещения в потолок.

Соединить проводку в схему лучше до установки гипсокартона. В местах установки ламп нужно оставлять петли проводов длиной 25-30 сантиметров. Выключатель устанавливается на фазовый провод. Фазу легко определить при помощи фазоискателя, специальной отвертки с неоновой лампочкой внутри.

Провода нужно прокладывать только по вертикальным и горизонтальным линиям, пометить их, чтобы при монтаже не повредить их. Крепится провод плотно к потолку при помощи специальных стяжек.

Расстояние между точечными светильниками выбирается не менее 120 см. Расстояние от стены до источника света 55-60см. Кроме того нужно помнить, что свет не должен отражаться от экрана телевизора или компьютера. Заранее нужно учесть, как будет расставлена мебель в комнате.

Как рассчитать трансформатор

Трансформатор – устройство которое трансформирует напряжение 220В на напряжение 12В. Если вы будете использовать 12 вольтовые лампочки, не забудьте установить понижающий трансформатор.

Выбираем его по мощности. Для расчета мощность устанавливаемых лампочек умножаем на их количество и прибавляем 20% — запас мощности.

Различают индукционные и электронные трансформаторы. Индукционные — более дешевый вариант, хотя более надежный. Электронные более дорогие, но зато они легче по весу. Провод, ведущий до трансформатора должен быть менее двух метров, чтобы избежать потери мощности.

Сколько ламп подбирать на комнату? Рассчитываем исходя из того, что на один квадратный метр нужна освещенность не менее чем в 20 ватт.

Установка точечных светильников в гипсокартонный потолок

Для начала нужно разметить на потолке, где будут находиться светильники.

• Подбирается коронка для сверления отверстия исходя из размера вашего светильника. Коронка – специальная насадка на дрель или шуруповерт.

• Небольшими оборотами высверливается нужное по размеру отверстие.

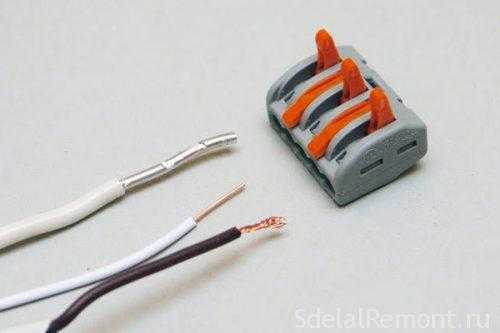

• В комплекте с led лампами есть специальные соединительные устройства.

• Зачищаем контакты и производим скрутку с проводкой. Обматываем контакты изолентой или термоусадкой.
• Сгибаем специальные пружины на светильнике и вставляем его в отверстие. При этом нужно снять специальное стопорное кольцо для лампочки.
• Подсоединяем лампочку и сверху ставим стопорное кольцо для ее фиксации.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Точечные светильники для гипсокартонных потолков: виды и монтаж

Современные проекты оформления жилых помещений нередко включают в себя подвесные потолки, выполненные из гипсокартона. В таких потолках система освещения в большинстве случаев представлена группой точечных светильников, расположенных в определенных местах. По сравнению с обычными люстрами подобные светильники более универсальны, позволяют создать систему освещения, «заточенную» под определенную комнату и особенности ее оформления. Потому, собираясь сделать ремонт в квартире, совсем не лишним будет узнать больше про их устройство, виды и особенности монтажа.

Точечные светильники для гипсокартонных потолков

Как устроен точечный светильник

Содержание материала

Точечный светильник состоит из лампы, патрона, зеркального отражателя, монтажного и внешнего декоративного корпусов. Этот прибор освещает лишь небольшую площадь, потому для любой более-менее крупной комнаты нужно несколько таких. Потолочные точечные светильники могут как полностью брать на себя работу по освещению комнаты, так и быть лишь дополнением к люстре либо использоваться как декоративный, аварийный или ночной источник света.

Устройство точечных светильников

Светильники классифицируются по следующим признакам:

• конструкционные особенности;
• возможность поворота;
• степень защиты;
• тип лампы;
• напряжение питания;
• число источников света;
• форма и размеры.

Рассмотрим эти признаки подробнее.

Типы точечных светильников

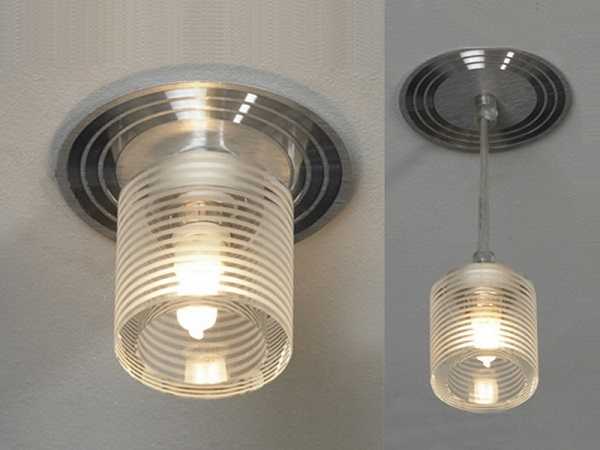

По конструкции эти приборы принято делить на два класса: встраиваемые и подвесные. Чаще всего можно встретить первый тип потолочных светильников. Для их установки в гипсокартоне (или другом материале, из которого сделан подвесной потолок) делается вырез, а снаружи у них видна лишь сама лампа и декоративная накладка. Компактно, красиво и удобно.

Подвесные точечные светильники же чем-то напоминают обычные люстры, только сильно уменьшенные. К потолку они крепятся при помощи кронштейна, встроенного в накладку, а все «внутренности» такого светильника спрятаны под декоративным корпусом. Подвесные точечные светильники не так распространены в силу того, что требуют сравнительно много пространства и выглядят уместно далеко не всегда.

Подвесной точечный светильник

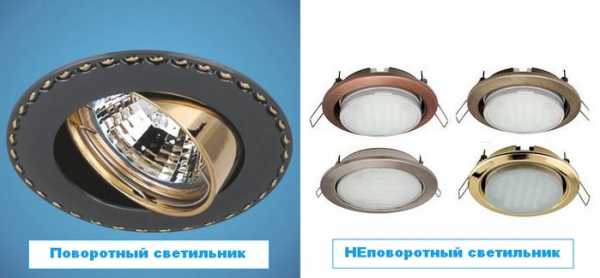

По возможности поворота светильники делят на стационарные и поворотные. В первых нет никаких поворотных механизмов и свет от них направлен лишь в одну сторону, потому для освещения больших помещений вам понадобится большое количество таких светильников. У поворотных все с точностью наоборот – при необходимости вы можете менять направление светового потока. Поворотные светильники, в свою очередь, делятся на встраиваемые, чей угол поворота сравнительно невелик, и на споты – подвесные светильники, оборудованные шарниром и имеющие возможность вращаться практически в любом направлении. Для чего нужны такие «подвижные» приборы? Главное их преимущество в том, что при желании вы сможете создать зону с очень ярким освещением, например, в центре гостиной, над рабочим столом или над столешницей на кухне. Но возможность поворачиваться увеличивает стоимость светильника.

Важно! Не лишним при выборе и покупке точечного светильника будет поинтересоваться его степенью защиты. Она определяется по классификации IP — Ingress Protection Rating.

Изучая характеристики электрооборудования, вы могли видеть обозначения IPxy, где x– степень защиты от пыли, а y– степень защиты от воды. Для нас наибольший интерес будет представлять последняя цифра. Если равна 0, то светильник никак не защищен от попадания влаги, а если от 1 до 3, значит, устройство имеет защиту от капель, попадающих вертикально или под углом. В случае, если степень защиты 4 или 5, то светильник может выдержать брызги или струи воды соответственно. А при 6, 7 и 8 электроприбор без проблем работает в контакте с водой или даже пребывая в ней (для последних двух значений). Для потолка из гиспокартона в обычной комнате можно взять точечный свветильник, не обладающий защитой от попадания влаги, но если устройства будут устанавливаться на кухней или в ванной, то лучше перестраховаться и взять модель со степенью защиты 2 или выше.

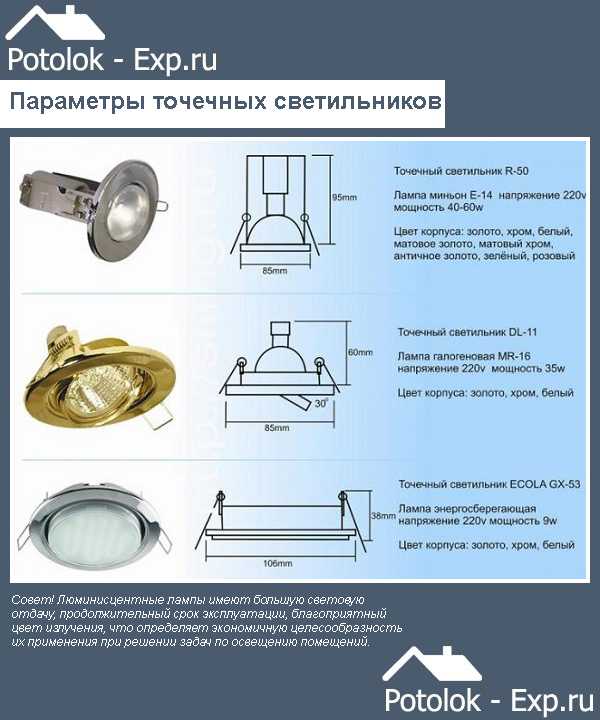

Основные параметры точечных светильников

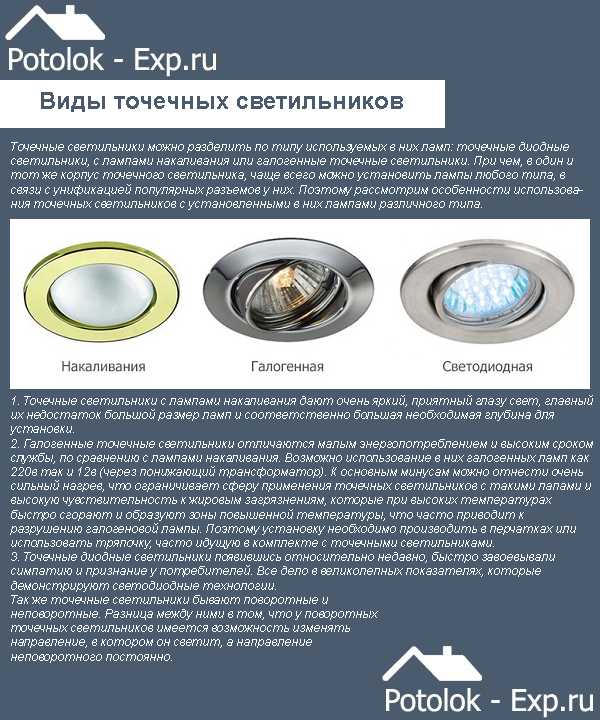

Виды ламп для точечных светильников

Для них применяются четыре типа ламп:

• накаливания;
• галогенные;
• светодиодные;
• энергосберегающие.

Существует немало светильников с обычными лампами накаливания. Эти лампы отличаются крупной колбой и спиралью, которая очень сильно нагревается в процессе работы. Из этих особенностей и исходят главные недостатки точечных светильников с лампами накаливания – габаритность и высокая рабочая температура. И если большой размер лампочки не является существенным минусом для обычной люстры, то для подвесного потолка все иначе – здесь нужно беречь каждый сантиметр высоты помещения, а с такими светильниками высота подвесного потолка составит как минимум 6-8 сантиметров.

Виды ламп для точечных светильников

А уже упомянутый сильный нагрев ламп накаливания требует особых мер по обеспечению пожарной безопасности подвесного потолка. Что же касается плюсов, то их три – дешевизна лампочек, простота монтажа и подключения и возможность использовать регулятор мощности, также известный как диммер. Питаются светильники с лампами накаливания от стандартной бытовой сети переменного тока с напряжением 220 В.

Более современный вариант – галогенные лампы, где колбы изготовлены из толстого кварцевого стекла и заполнены газом (это могут быть пары йода или брома). В результате получаем точечный светильник с меньшими размерами и большим световым потоком. Кроме того, такие лампы характеризуются низким энергопотреблением (используется сеть переменного тока с напряжением 12 В) и световым спектром, комфортным для глаза человека. Все эти преимущества сделали точечные светильники с галогенными лампами одними из самых распространенных.

Важно! Благодаря малым размерам подвесной потолок с такой системой освещения отнимет не так уж и много от высоты комнаты, при этом даже небольшим числом приборов вы добьетесь хорошего уровня освещения в комнате, а малое энергопотребление сэкономит деньги при оплате счетов за электричество.

Но монтаж галогенных светильников требует особенной осторожности – нельзя нарушать их целостность, кроме того, вам потребуется трансформатор, понижающий напряжение с 220 до 12 вольт. Как и лампы накаливания, эти светильники могут использоваться с регулятором мощности.

В последнее время все больше набирают популярность точечные светильники со светодиодами. Светодиод – полупроводник, который при прохождении тока через него начинает излучать свет. По коэффициенту полезного действия и экономии электроэнергии светодиоду нет равных – на нагрев окружающего пространства у таких светильников уходит лишь 5-10% энергии (для сравнения: у ламп накаливания это 80%), при этом уровень энергопотребления светодиодов в разы меньше, чем у обычных ламп. Также к их достоинствам относят яркий свет и то, что такие светильники очень удобны для реализации различных дизайнерских задумок, таких как подсветка разных цветов или создание «звездного неба».

Точечные светодиодные светильники

К недостаткам светодиодных светильников относят их высокую стоимость (хотя большие затраты при монтаже подвесного потолка компенсируются в будущем экономией электроэнергии), трудности с заменой светодиодов и необходимость в покупке и монтаже системы питания и охлаждения. Еще одним минусом таких светильников, хоть и довольно субъективным, является световой спектр – многие считают его некомфортным для человеческого глаза.

Что касается энергосберегающих люминесцентных ламп, то они по размерам практические такие же, как и лампы накаливания, но потребляют значительно меньше электроэнергии и выделяют не так много тепла. Такие приборы нельзя слишком часто включать и выключать, а их конструкция не оптимальная для применения в подвесных потолках, потому добиться высокого уровня освещенности от них довольно сложно.

Таблица. Сравнительная характеристика различных видов ламп.

Тип лампы	Напряжение потребляемого тока	Энергопотребление	Стоимость
Накаливания	220 В	Высокое	Низкая
Энергосберегающая	220 В	Среднее	Средняя
Галогенная	12 В	Высокое	Средняя
Светодиоды	110-220 В	Низкое	Высокая

Формы и размеры точечных светильников

Для разных типов светильников требуемое число ламп разное. Если используется лампа накаливания, галогенная или энергосберегающая, то она обычно одна, реже две, совсем редко три. Но в точечных светильниках на светодиодах число ламп очень велико, так как единичный светодиод неспособен дать удовлетворительный уровень освещенности.

ГОСТ 17677-82. Светильники. Общие технические условия. Файл для скачивания.

ГОСТ 17677-82

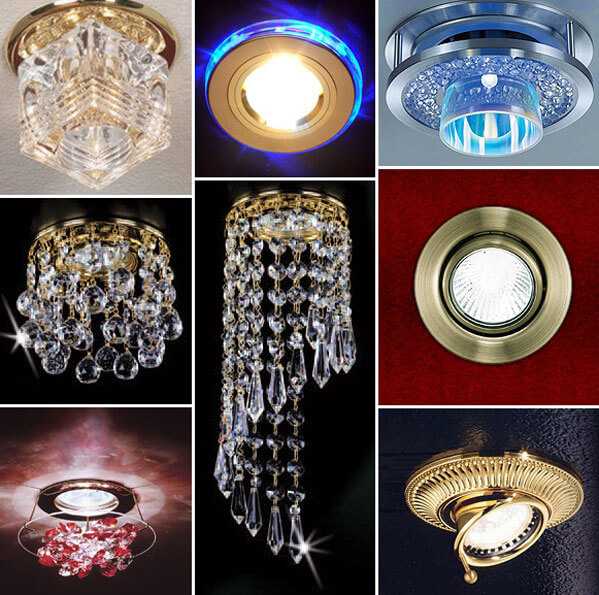

Размеры этих осветительных приборов сильно варьируется – от маленьких до таких, что не слишком уступают по габаритам какой-нибудь люстре. Эта характеристика светильников отображается в маркировке – размер лампы обозначают буквой R и цифрой, которая соответствует размеру отверстия светильника или самой широкой части его лампочки. Аналогичным образом маркируются цоколи, но здесь используется буква Е. Самые распространенные их модели – Е14 и Е27. Для некоторых ламп, в частности, галогенных, применяются двухштырьковые цоколи, которые маркируются буквами G или GU.

Форма светильников бывает самой разнообразной и ограничивается лишь фантазией дизайнера. Это могут быть круглые, овальные, квадратные, треугольные и прямоугольные светильники, а также приборы более сложных форм.

Виды встраиваемых галогенных светильников для подвесных потолков

Монтаж точечных светильников: подготовка

Сам процесс установки системы освещения состоит из трех этапов:

• монтаж электропроводки;
• вырезание отверстий в гипсокартоне;
• монтаж и подключение светильников.

Каждый из них будет представлен в виде пошаговой инструкции, но для начала рассмотрим, какие инструменты и материалы необходимы для этого дела.

Во-первых, очевидно, что понадобятся сами светильники. Во-вторых, нужны соединительные провода, причем желательно взять кабели с разными цветами изоляции для фазового провода, нулевого и заземления. Соединять их между собой можно как с помощью клеммных колодок, так и с помощью простой скрутки, спайки и обжима. Для обеспечения пожарной безопасности вам понадобится гофрированный кожух из негорючего материала, в который будет укладываться проводка.

Разумеется, для монтажа системы точечных светильников понадобятся выключатели и, если это необходимо, регуляторы мощности. Для галогенных ламп также понадобится понижающий трансформатор, а для светодиодов – драйвер тока. Трансформатор должен иметь допустимую мощность выше на 20-25% мощности осветительной сети, таким образом, вы будете иметь резерв на случай внештатных ситуаций или добавления светильников к уже имеющимся.

Драйвер тока для светодиодов

К инструментам, необходимым для монтажа точечных светильником, относятся:

• плоскогубцы, кусачки и обжимные клещи;
• линейка, рулетка, карандаш или маркер;
• нож с коротким лезвием для зачистки кабеля;
• индикатор фазы напряжения;

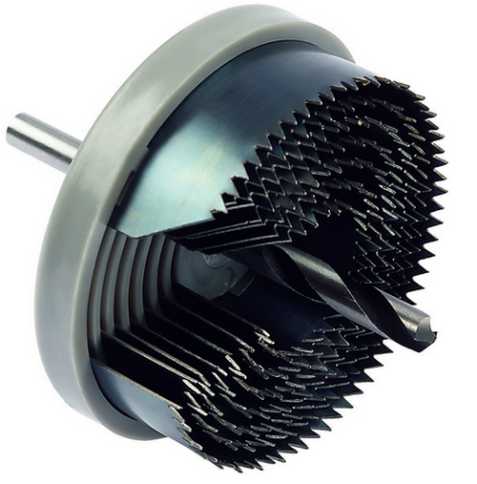

• дрель (или шуруповерт) и коронка, с помощью которой будут вырезаться отверстия в гипсокартоне под светильники;
• лестница-стремянка;
• набор отверток.

Расположение светильников на натяжном потолке

Рекомендуем к прочтению статью и расположении светильников на натяжном потолке. Кроме того, вас наверняка заинтересует, какие светильники лучше для натяжного потолка.

Монтаж точечных светильников: проводка

Этот этап – наиболее важный и трудоемкий, потому отнестись к нему следует с большой ответственностью. И желательно, чтобы проводка была проведена до монтажа потолка из гипсокартона.

Шаг 1. Определите места, где в будущем будут находиться точечные светильники. Не лишним будет создание чертежа – так вы значительно упростите себе работу в будущем.

Шаг 2. Смонтируйте распределительную коробку, куда подключается провод от электросети и откуда идут кабели ко всем светильников. Если у вас галогенные лампы, то не забудьте расположить под потолком и подключить трансформатор.

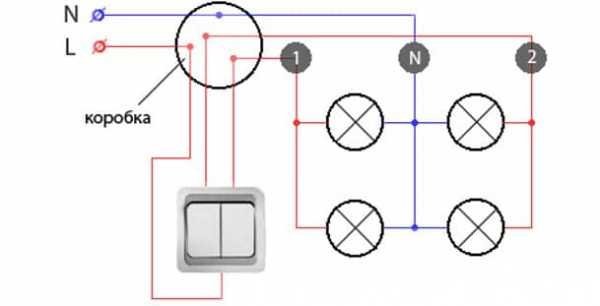

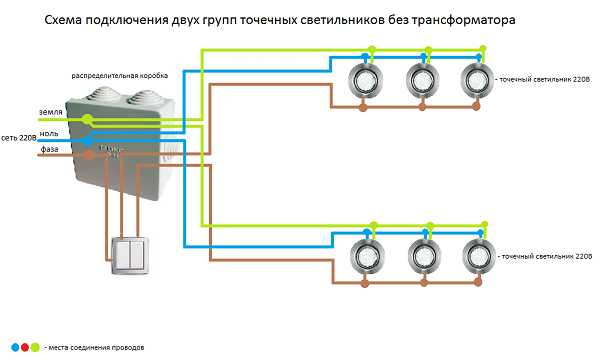

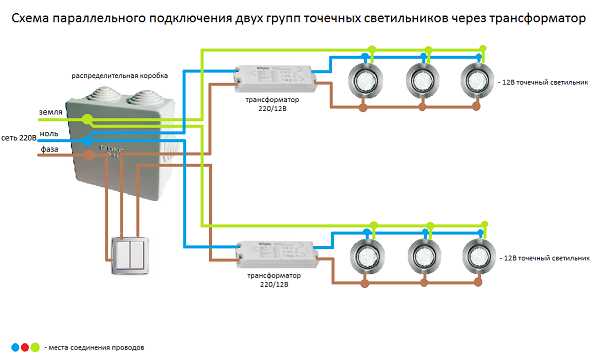

Схема подключения №1

Схема подключения №2

Схема подключения №3

Схема подключения №4

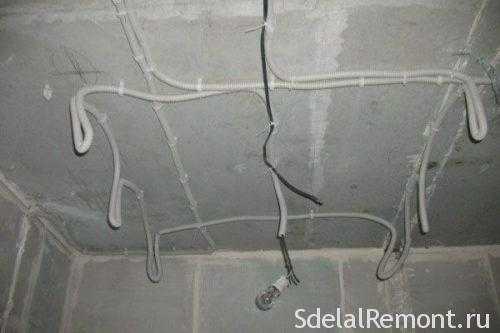

Шаг 3. Произведите разводку проводов от источника питания. Желательно использовать параллельную разводку – так при выходе из строя одной лампы остальные продолжат свою работу. Провод, идущий от источника энергии к месту будущего нахождения лампы, должен быть на 30-40 сантиметров больше этого расстояния – так при монтаже со светильником работать будет легче.

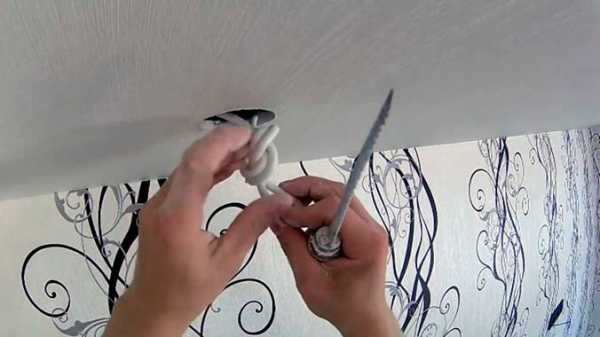

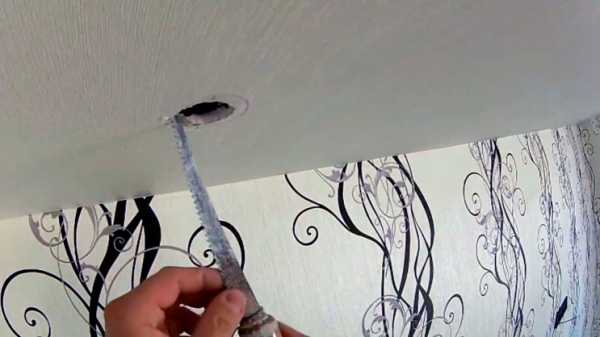

Шаг 4. Если монтаж проводки происходит при уже имеющемся подвесном потолке, то тяните провода следует с помощью крючка.

Шаг 5. К фазовому проводу подключите выключатель, также подключите регулятор мощности. При необходимости можно сделать несколько выключателей, отвечающих за ту или иную группу светильников.

Важно! Не забудьте правильно промаркировать провода, чтобы впоследствии не допускать ошибок. Также помните, что не стоит тянуть проводку по диагонали – при последующем ремонте это доставит много неудобств.

Видео — Прокладка проводки в подвесном потолке

Монтаж точечных светильников: отверстия и установка

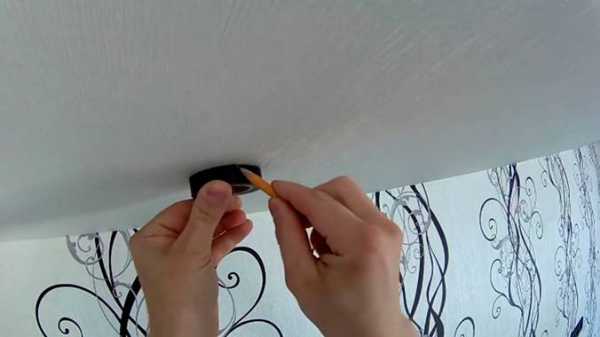

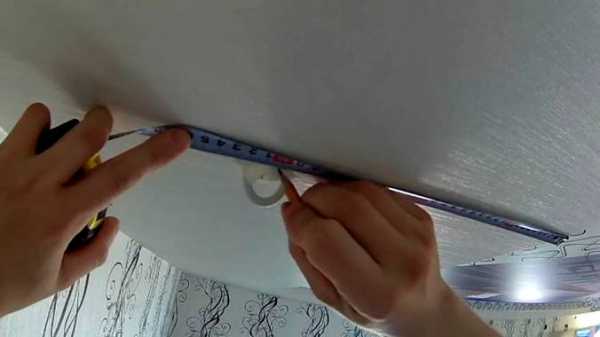

Перед тем как браться за дрель, разметьте на гипсокартоне места, где в будущем будут расположены точечные светильники. Помните о том, что для равномерного распределения света расстояние между ними должно быть не больше 1-1,2 метра.

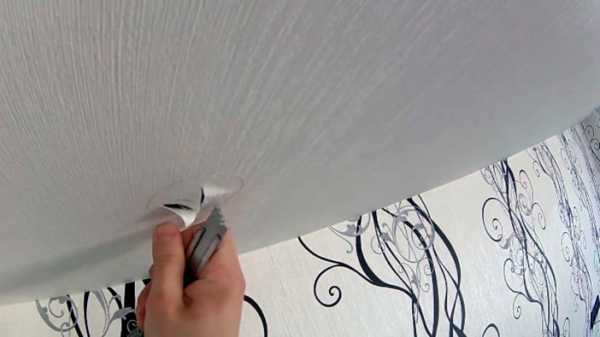

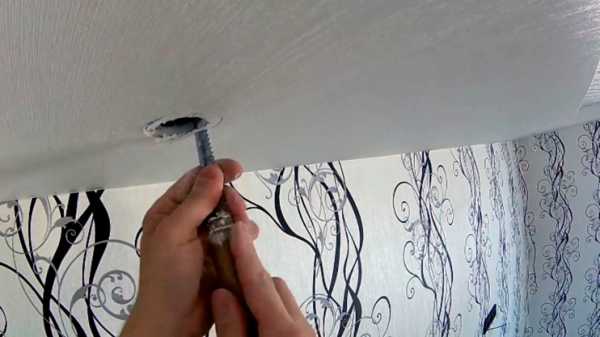

Отверстия, как уже упоминалось выше, делаются дрелью с насадкой-коронкой, причем на низких оборотах, чтобы не испортить гипсокартон. Диаметр отверстия должен быть равен сечению внутренней части светильника. О заделке зазора между ним и гипсокартоном можно не беспокоиться – он будет перекрыт декоративным корпусом точечного светильника.

Инструкция по сборке подвесного потолка из гипсокартона

Монтаж светильника происходит следующим образом.

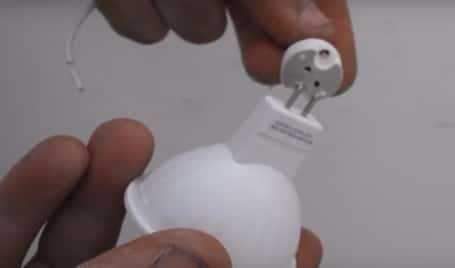

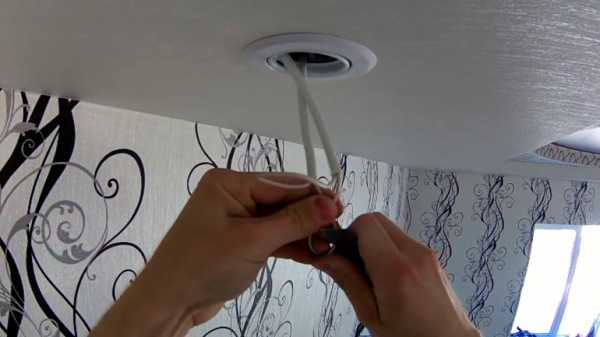

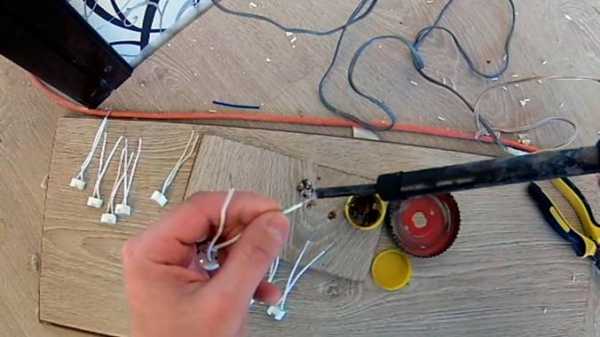

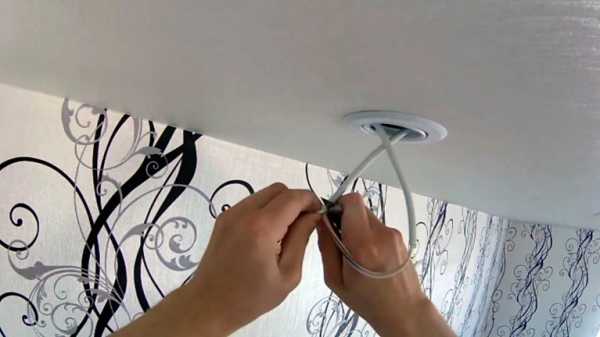

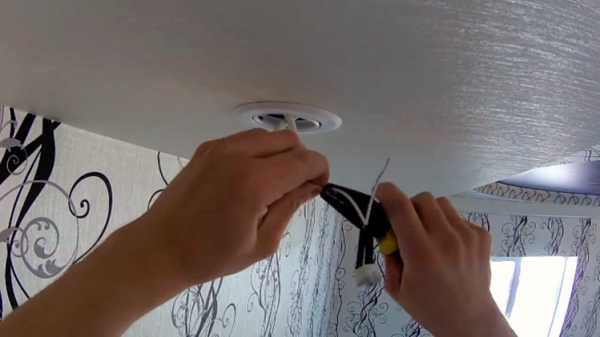

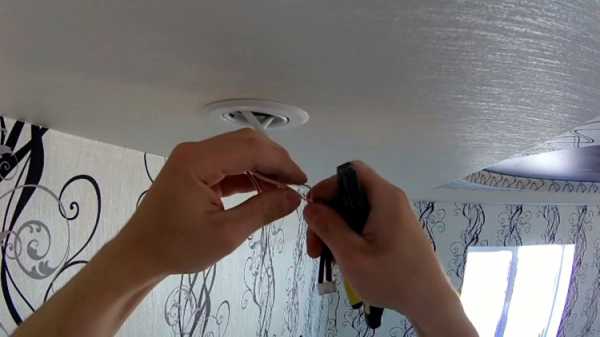

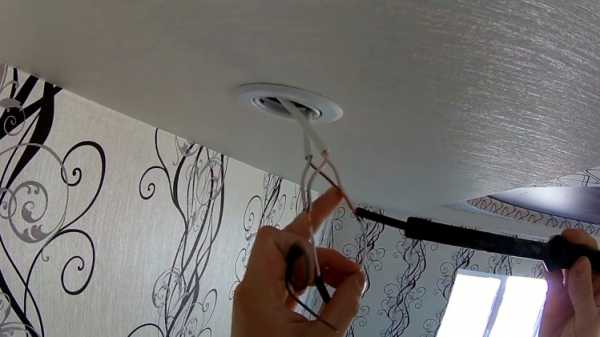

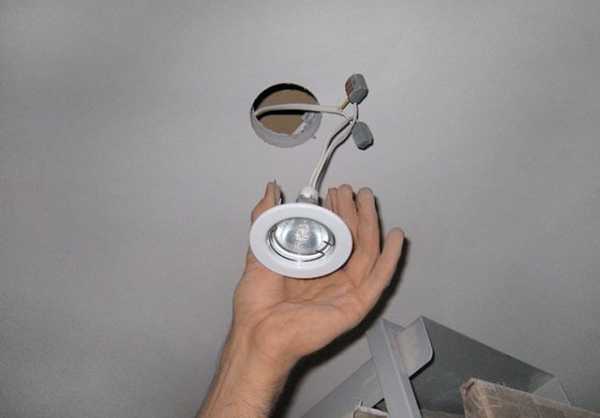

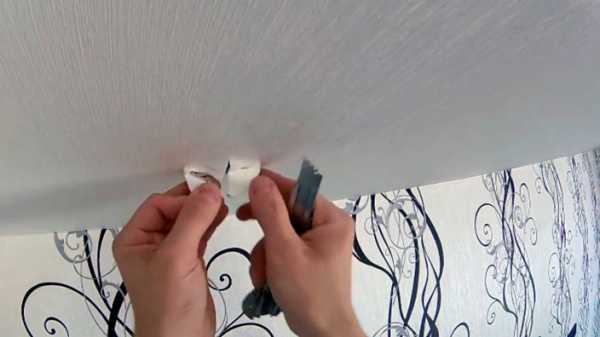

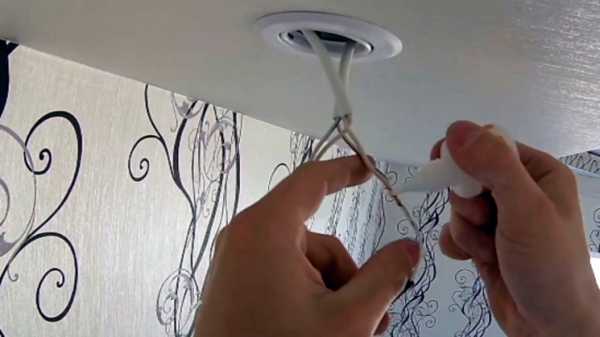

Шаг 1. Подключите фазовый провод, нулевой провод и заземление (порой в последнем нет необходимости) к светильнику. Проследите, чтобы провода хорошо крепились и не было перегибов.

Сборка точечного светильника

Шаг 2. Проверьте светильник на работоспособность. Если он не включается или работает некорректно, то замените прибор на исправный.

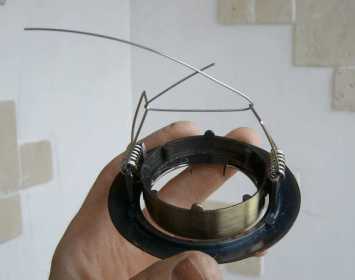

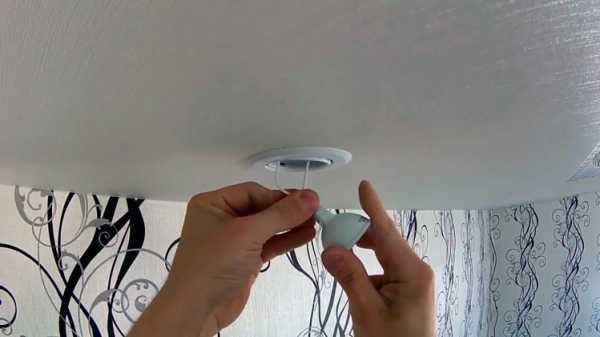

Шаг 3. Сожмите пружины-зажимы и начните вставлять светильник в отверстие в гиспокартонном потолке.

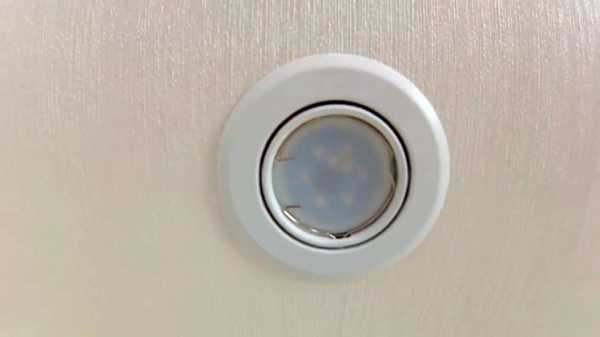

Шаг 4. Отпустите зажимы и полностью вставьте светильник, слегка подправьте или подкрутите его, если потребуется.

Шаг 5. Если лампа и внешняя накладка отдельны от основного корпуса, то вкрутите лампочку в патрон и установите декоративную накладку. Проверьте еще раз работоспособность светильника.

Монтаж точечных светильников в гипсокартонный потолок

Шаг 6. Если все в порядке – проведите аналогичные действия с остальными светильниками.

Как видите, процесс монтажа точечных светильников в гипсокартонный потолок не является слишком сложным, поэтому самостоятельное выполнение не доставит вам больших проблем.

Видео — Монтаж точечных светильников в гипсокартонный потолок

potolok-exp.ru

точечные, встраиваемые потолочные лампы в потолок из гипсокартона, люстры

Содержание:

Светильники для гипсокартонных потолков представлены в продаже в достаточно широком ассортименте. Чтобы подобрать наиболее подходящий вариант, необходимо заранее разобраться, какие именно осветительные приборы в каких случаях лучше использовать.

Основные типы

Все потолочные светильники для гипсокартонных потолков делятся на три большие группы:

1. Точечные. Приборы данного типа характеризуются направленной подачей светового потока, что очень удобно для создания акцентов в интерьере. Чтобы полноценно осветить помещение, монтируют несколько точечных светодиодных светильников для гипсокартонных потолков.
2. Люстры. Классический вариант освещения комнаты, обеспечивающий рассеянный бестеневой свет. С помощью одной люстры можно осветить достаточно большое помещение.
3. Скрытая светодиодная подсветка. Речь идет о светодиодных лентах, для установки которых в потолке обустраиваются специальные ниши.

Точечное освещение

Осветительные приборы точечного типа бывают:

• Врезными. Для встраиваемых светодиодных светильников для потолков из гипсокартона в гипсокартонном основании заранее подготавливают отверстия. Для фиксации прибора используется его внешний бортик и наружные прижимные пластины. Учитывая небольшой вес врезных устройств, их можно устанавливать на гипсокартон без дополнительных усиливающих приспособлений.

• Накладными. Речь идет о таких лампах в потолок из гипсокартона, для установки которых используется не отверстие, а непосредственно гипсокартонная поверхность. Конструкция устройств содержит монтажную площадку, выступающую промежуточным звеном при установке саморезов или анкеров с распорными наконечниками.
• Подвесными. Разновидность накладных приборов, также предусматривающая расположение монтажной площадке на потолке. Однако в этом случае лампы для потолка из гипсокартона подвешиваются на электрическом шнуре, что очень удобно для организации освещения помещений с высоким потолком.

Направленность излучаемого света

По типу направления излучения потолочные светильники для гипсокартона разделяются на:

1. Фиксированные. Лампы этих встроенных светодиодных светильников в потолок из гипсокартона светят строго вниз за счет использования неподвижной фиксации.
2. Поворотные. Речь идет о встраиваемых светильниках в гипсокартонный потолок, оснащенных подвижными лампами: они могут поворачиваться внутри основного корпуса. Это дает возможность по ходу эксплуатации самостоятельно задавать нужное направление излучаемого освещения. Поворотные светильники стоят несколько больше, чем статичные, что объясняется их более сложной конструкцией.

Тип ламп для гипсокартонных потолков

Светильники под гипсокартон могут комплектоваться следующими видами ламп:

• Галогенными. Во время работы выделяют достаточно много тепловой энергии, при посредственной яркости. Тем не менее, это не мешает галогенным лампам оставаться достаточно популярными на рынке осветительного оборудования. Встраиваемые в гипсокартон светильники оснащаются компактными лампами MR11 и MR16. Для сети 220 В рекомендуется применять модели с цоколем G9 и GU10 (редкие варианты) и с цоколем Е14 и Е27 (можно применять на обычных патронах). Большей экономичностью и яркостью отличаются галогенные лампы IRC лампы, стоимость которых приближается к светодиодным аналогам.

• Люминесцентными. Учитывая большие габариты этих ламп, они практически не используются во встраиваемых светильниках. Цоколь может быть как стандартный (Е4, Е27 и Е40) так и G23, G24 и G27.
• Светодиодными. На сегодняшний день это самый лучший вариант для комплектации встраиваемых светильников для потолка из гипсокартона. Светодиодные лампы способны излучать очень яркий свет и работать длительное время, не потребляя при этом много энергии. Точечные светодиодные светильники бывают разборными и неразборными.

Люстры

По способу установки все люстры распределяются на две большие группы:

1. Подвесные. Для крепления осветительного прибора может использоваться крюк и монтажная площадка. Гипсокартонные потолки рекомендуется оформлять легкими моделями люстр, фиксируя их на крепежную площадку. Что касается более надежного варианта с крюком, то крепежное приспособление приходится заранее монтировать на базовое основание. Далее крюк выводится наружу через вырезанное в гипсокартоне отверстие.
2. Накладные. Речь идет о плафонах — приборах плоской конструкции, располагаемых практически впритык к потолку. Для изготовления монтажной площадки используется штампованный металл небольшой толщины с крепёжными отверстиями. Над площадкой с помощью распорных элементов устанавливают прозрачный корпус. Плафоны удобны тем, что они дают возможность организовать освещение в помещениях с низким потолком.

В продаже представлено довольно много модификаций люстр. Их отличает не только способ монтажа, но также материал изготовления (стекло, фарфор, пластик, сталь) и число ламп. Все это напрямую влияет на общий вес конструкции, что приходится учитывать при выборе люстры из гипсокартона. Чаще всего такие потолки оснащают легкими устройствами с пластиковым абажуром и экономными лампами.

Скрытое освещение

Скрытую подсветку гипсокартонных потолков чаще всего используют в качестве дополнительного освещения в комбинации с более мощными осветительными приборами. Особенной популярностью пользуются удобные светодиодные ленты, которые могут быть монохромными и разноцветными. В первом случае речь идет о простейших приборах, в комплектацию которых входит элементарный блок питания. Для работы многоцветных светодиодных лент, наряду с блоком питания, потребуется также RGB-контроллер. Мощность скрытого освещения может быть разным – 12, 24 и 36 Вт: это необходимо учесть при поборе правильного блока питания.

Монтаж светильников

Процедура установки точечного светильника под гипсокартон выглядит следующим образом:

1. Подготовка. Нужно провести закупку всего необходимого для работы – комплекта светильника (прибор, лампа, переходник), фрезы для древесины и дрели. Сечение фрезы должно соответствовать размеру распоров точечного светильника (75 или 60 мм).
2. Изготовление отверстия. На гипсокартонную плиту наносят разметку и производят сверление. В готовое отверстие нужно протянуть провода.
3. Коммутация переходника. Соединение разрешается осуществлять посредством специальных колодок. Также есть более простой и надежный вариант с хорошо сделанной скруткой. Перед началом работы необходимо обязательно отключить напряжение в электрической сети.
4. Монтаж светильника. Загнув распоры на пластиковом корпусе, прибор погружают внутрь готового отверстия. Необходимо добиться того, чтобы распоры раскрылись внутри гипсокартонной конструкции.
5. Установка лампы. Нужно извлечь стопорное кольцо, после чего произвести подсоединение лампы. В завершении процедуры стопорное кольцо вкладывают обратно.

Монтаж плафона происходит так:

1. Нанесение разметки. Корпус плафона нужно приложить к выведенным электрическим проводам и наметить точки крепежей.
2. Сверление отверстий. Используя разметку, просверливают отверстия и вкручивают дюбеля.
3. Установка плафона. Совместив отверстия в потолке и корпусе, производят закручивание крепежных саморезов.
4. Коммутация проводки. Провода подводят к патрону и присоединяют на клеммы.
5. Вкручивание лампы. Ее цоколь должен подходить к патрону плафона.
6. Установка колпака и проверка работоспособности осветительного прибора.

Итог

Организация освещения гипсокартонной потолочной конструкции должна проходят в четком соответствии изложенным рекомендациям. Намного упрощает работу заранее составленная схема размещения электрических проборов. Очень важно еще на этапе обустройства каркаса под гипсокартон проложить на базовом перекрытии все необходимые коммуникации. Перед началом работы по установке электрических осветительных приборов необходимо обязательно обесточить сеть.

pod-potol.com

выбор, монтаж устройств, советы по установке

Дизайнерские решения, применяемые для оформления внутреннего пространства помещений, требуют грамотно подобранного освещения. Традиционно иллюминационные приборы располагаются на потолке. Встраиваемые, светодиодные, точечные светильники для гипсокартонных потолков, натяжных и подвесных потолочных конструкций являются самыми экономичными и безопасными приборами освещения этого типа.

Освещение и дизайн помещений

Важнейшим преимуществом правильно подобранного светового оформления помещения является возможность выделить достоинства помещения и сделать незаметными его недостатки. Освещение позволяет визуально уменьшать и увеличивать пространство, сделать потолки выше или ниже, подчеркнуть стиль оформления, обеспечить комфорт и уют.

Дизайнеры для решения этих задач широко применяют потолочные точечные светильники, которые устанавливаются в заранее рассчитанных точках, обеспечивая подсветку необходимых зон, и могут дополнять источники освещения. Богатый модельный ряд светильников этого типа позволяет реализовывать любые проекты.

Параметры врезных потолочных светильников

Софиты, встраиваемые в потолочные конструкции, различаются по 3 основным параметрам:

1. По напряжению питания.
2. По типу используемых ламп.
3. По особенностям конструкции.

Выбор приборов по этим техническим параметрам зависит от конкретного места установки и особенностей дизайна, а также от требований, предъявляемых к источникам света (интенсивность светового потока, угол подсветки). Для правильного подбора необходимых источников света нужно знать все существующие параметры устройств.

Напряжение питания

Для инсталляции точечных светильников в гипсокартонные и другие похожие по конструкции потолки необходимо определить напряжение питания, которое можно использовать. Это зависит от влажности в помещении или от возможности попадания влаги в электрические цепи подключенных софитов. Питающие напряжения могут быть 12 и 220 В.

Напряжение 12 В используют для светильников, которые предполагается эксплуатировать в помещениях с повышенной влажностью, например, в саунах, банях, бассейнах. Подключение к общей сети 220 В светильников с лампами рабочим напряжением в 12 вольт производят с помощью понижающих трансформаторных блоков. Мощность каждого их должна быть на 20% больше, чем суммарная мощность всех точек потребления цепи, которую планируется подключить к источнику питания. Это позволит избежать перегрузок и нагрева при длительной работе.

Напряжение 220 В используют при стандартной установке точечных светильников в гипсокартонные, подвесные и другие конструкции, которые планируется применять в обычных условиях. Этот вид питания светильников более распространён и дешевле других источников освещения.

Лампы для точечных светильников

При выборе ламп необходимо обратить внимание на номинал рабочего напряжения. Лампы в 220 В не будут работать в 12-вольтовой сети. А включение лампы номиналом 12В в сеть 220В приведёт к перегоранию, короткому замыканию и, возможно, взрыву лампочки.

Кроме величины рабочего напряжения, лампы делятся на следующие типы:

1. Лампы накаливания.
2. Люминесцентные источники освещения (лампы дневного света).
3. Галогеновые.
4. Светодиодные.

У каждого типа есть ряд отличительных качеств. Их необходимо учитывать при монтаже цепей освещения.

Классические источники освещения

Классические лампы накаливания имеют лишь одно преимущество — дешевизну. На этом положительные характеристики заканчиваются. Они недолговечны — рабочий ресурс очень мал. Использование их в софитах требует большого зазора между черновым потолком и гипсокартонными или подвесными потолочными конструкциями. Эти лампы потребляют большое количество электроэнергии при довольно низком КПД (коэффициент полезного действия). Чрезмерная степень нагрева не позволяет использовать их в натяжных конструкциях. Использование ламп накаливания в наши дни уходит в прошлое.

Энергосберегающие технологии

Энергосберегающие лампы (люминесцентные) хорошо имитирую дневной свет. Они имеют низкое энергопотребление и не нагреваются при длительном использовании, но обладают большими габаритами, что требует создания увеличенного зазора между черновым и декоративным потолками.

Установка точечных приборов освещения для компактности подразумевает минимум выступающих элементов. Оснащённые люминесцентными лампами потолочные светильники, встроенные в гипсокартонную конструкцию или другой вид декоративных потолков, не позволяют добиться компактности из-за значительных габаритов. В составе ламп содержится ртуть, что опасно. В схеме с энергосберегающими лампами невозможно применить диммеры (приборы регулирования яркости). Цена таких светильников достаточна высока. Минусов гораздо больше, чем плюсов.

Галогеновые варианты

Галогеновые источники света достаточно компактны. Крепёжная часть составляет 3—4 см в высоту. Рабочая световая часть не выпирает за пределы светильников. Это позволяет использовать их при минимальном зазоре между черновым и основным потолками. При довольно мощном световом потоке галогеновые лампы потребляют напряжения меньше, чем лампы накаливания. В схемах с галогенками допустимо использование диммеров. Но есть существенный недостаток: значительный нагрев при эксплуатации, что не позволяет использовать их в натяжных конструкциях. Для гипсокартонных и подвесных потолков они тоже не рекомендуются.

Светодиодные лампы

Светодиодные источники света обладают малыми размерами крепёжной части, минимальным потреблением электричества (3—8 В), высоким КПД. При эксплуатации не нагреваются и допускают применение диммеров. Можно выбрать цвет необходимой подсветки, что очень важно для многих дизайнерских решений. Единственным минусом является довольно высокая цена. Но это компенсируется большой экономичностью.

Конструктивные особенности

Точечные встраиваемые приборы иллюминации и подсветки можно разделить на несколько основных конструктивных групп:

1. Приборы неподвижной конструкции не имеют подвижных частей для изменения направления потока света.
2. Устройства с подвижным креплением лампы позволяют менять направления светового пучка. Это даёт возможность подсветить или, наоборот, оставить затенённой необходимую область.
3. Светильники с открытыми источниками света не защищены от пыли и влаги. Они предназначены для использования в обычных бытовых условиях.
4. Софиты с закрытыми источниками света. Лампы в таких приборах устанавливаются под защитным стеклом с лицевой стороны и кожухом во внутренней части. Предназначены для эксплуатации в помещениях с повышенной влажностью (бани, бассейны, сауны), а также в условиях повышенного запыления.

Специфика монтажа

Монтаж точечных светильников в гипсокартонные и другие конструкции практически одинаков за исключением небольших деталей. В натяжных конструкциях места для крепления сделаны заранее. В гипсокартонных и подвесных потолках их приходится размечать и сверлить самостоятельно, поэтому процесс инсталляции удобнее описать на примере установки светильников в гипсокартонные панели.

Подготовка софитов

Подготовка врезных, потолочных, светодиодных светильников для гипсокартонных подвесных и натяжных конструкций заключается в двух простых, но важных действиях:

1. Проверка целостности зажимных пружин внутреннего крепления.
2. Подключение цоколей светильников к контактным колодкам для последующей их коммутации с цепями питания. Сечение проводников питания больше сечения проводников цоколей, поэтому для надёжности соединение должно производиться через специальные колодки. Это позволит избежать возможного нагрева в точках коммутации.

Прокладка кабеля питания

Прокладку проводов для питания светильников лучше проводить до установки потолочных плит. Это позволит точно уложить и качественно закрепить на черновом несущем потолке кабель при помощи пластмассовых дюбелей и хомутов или специализированных клипс для крепления проводки. Кабель питания в обязательном порядке должен быть многожильным и сечением от 1,5 до 2 мм.

Если светильники используют питание 220 В, то электрический провод укладывается в гофрированном шланге, который является огнеупорным, при коротком замыкании или другой аварии предотвратит возгорание. Если питание ламп светильников 12 В, использование гофрированного шланга необязательно.

При разработке схемы коммутации точечных осветительных приборов нужно обязательно учесть необходимость параллельного подключения устройств. Это позволит независимо работать каждой световой точке.

В местах установки световых приборов необходимо оставлять технический запас провода 30—35 см, что даст возможность без сложностей осуществлять коммутацию приборов, а также впоследствии легко извлекать их из несущих панелей для профилактики или замены ламп.

Укладка проводки в собранных потолочных конструкциях производится путём протяжки кабеля в пространстве между черновым потолком и гипсокартонными плитами. Это легко делается при помощи куска жёсткого медного или алюминиевого провода, используемого в качестве протяжки. Провод аккуратно прокладывается между заранее просверленными отверстиями для монтажа корпусов светильников и выводится к выключателям или понижающим трансформаторам (при рабочем питании ламп 12 В).

Выключатели в обязательном порядке устанавливаются на размыкание фазы, что нужно учесть при разработке схемы.

Сверление отверстий

Сверление отверстий для встроенных светодиодных светильников в гипсокартонных плитах производят при помощи коронки по дереву необходимого диаметра. Какой установочный диаметр той или иной модели светильника, можно узнать в техническом паспорте, который прилагается к каждому прибору.

Отверстия должны быть точно размечены в соответствии с дизайнерским проектом и установочными размерами светильников.

Сверление производят на минимальных оборотах дрели, чтобы получить отверстие без сколов и повреждений отделочного покрытия потолка.

Завершение монтажа софитов

Последним этапом монтажа является подключение самих приборов и их крепления в потолочных отверстиях. Для этого контакты проводки коммутируют с ранее установленной колодкой подключения прибора в соответствии с монтажной схемой. Подпружиненные душки креплений сжимают и вставляют светильники в отверстия. Разжим душек с обратной стороны потолка надёжно закрепит осветительные точки.

После завершения всех манипуляций проверяют работоспособность системы.

При правильном монтаже и соблюдении приведённых инструкций будет создана надёжная осветительная система, соответствующая современным требованиям.

chebo.pro

Установка точечных светильников в потолок из гипсокартона

Дизайн интерьера помещений часто включает конструктивные изменения на потолке. Гипсокартонная плита – очень популярный материал, используемый для потолков. Ее применяют для различных вариантов оформления. Это либо сплошной подвесной потолок, либо рельефные потолочные конструкции. В любом случае между основной потолочной плитой и гипсокартоном делается зазор. Он используется под монтаж точечных светильников.

В любом проекте встроенные в потолок светильники из гипсокартона – это одно из самых лучших решений качественного освещения. В некоторых дизайнерских проектах эти источники света могут быть основным освещением вместо люстры. Эта статья расскажет о том, как установить светодиодные точечные светильники для гипсокартонных потолков, а также какие другие источники света можно применить в этих конструкциях.

С чего начать?

Перед началом работ по модернизации потолка рекомендуется сделать эскизный проект. На нем изображается потолок, контуры гипсокартонных листов, если предусмотрена какая-либо конструкция из них, потолочные светильники, встроенные в гипсокартонную конструкцию, электропроводка для питания источников света. Она должна крепиться к потолку прижимными скобами на дюбелях, в отверстиях, высверленных в потолочной плите. В правильно проложенной проводке используется трубка-гофра. Если основа потолка сделана из дерева, гофра выбирается из металла. Если перекрытие бетонное, она может быть пластиковой.

Правильно выполненная потолочная электропроводка по бетонному перекрытию

В тех местах несущей потолочной плиты, под которыми в гипсокартоне будут расположены врезные светильники, из кабеля делается петля. Место расположения петли должно совпадать с разметкой в точке для установки источника света на гипсокартоне. Лучше всего перед креплением листов к потолку насверлить небольшие базовые отверстия в гипсокартоне под светильники. Это надежнее, чем разметка карандашом или маркером. После монтажа электропроводки, которую удобнее выполнять многожильным кабелем на основном потолке, к нему крепится гипсокартон.

Применяемые источники света

Точечные светильники весьма популярны как в жилых, так и в офисных помещениях. Конструктивно все они похожи, несмотря на то, что источниками света могут быть галогенные и ксеноновые лампы, а также светодиоды. Модели для ламп сделаны как отражатель с патроном, в который вставляется лампа.

Обычно светодиодные светильники для получения минимальных габаритов снабжены светодиодами. Они встроены прямо в отражатель или рассеиватель света. У многих точечных светильников диаметр почти одинаков. Основные отличия бывают по их длине и глубине. Галогенные и ксеноновые лампы, установленные в потолочных светильниках, не должны нагревать корпус более 60–70 градусов по Цельсию. Высокая температура для гипсокартона не полезна.

Как делаются большие отверстия

Обычно установка точечных светильников в гипсокартон начинается с измерения базовых размеров корпуса. Для каждого из них надо вырезать посадочное отверстие. Для этого можно использовать одно из двух специальных сверлильных приспособлений для электродрели. Первое из них – набор круглых пил. Из набора под диаметр корпуса выбирается немного большее лезвие.

Другим приспособлением является фреза на коромысле. Она позволяет вырезать отверстия, диаметр которых больше, чем у пил в наборе. Если надо установить большие встраиваемые светильники в гипсокартон, фреза – наиболее подходящий инструмент. Эти два приспособления для электродрели дают возможность быстро сделать отверстия идеально круглой формы.

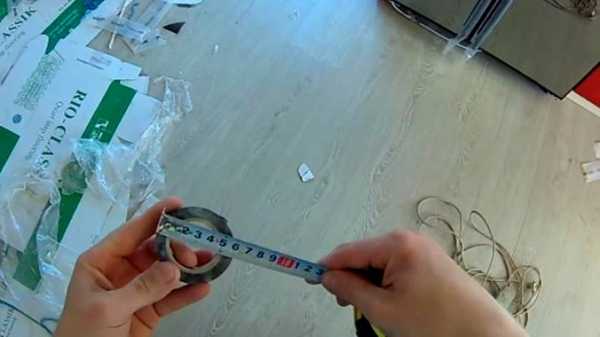

Измерение диаметра корпуса светильника

Набор круглых пил и фреза с коромыслом

Но если дрели нет, можно обойтись и без нее, используя короткую пилу с узким полотном. Перед прорезыванием отверстий надо сделать разметку по шаблону. Шаблон можно подобрать из бывших в употреблении рулонов клейкой ленты, а также каких-либо крышек или коробочек подходящих размеров и круглой формы. К тем местам, в которых должна быть выполнена установка светильников в гипсокартонный потолок, прикладывается шаблон и обводится карандашом или маркером. Получается линия отреза.

Подбор шаблона для вырезания отверстия в гипсокартоне

Определение точного положения центра отверстия

Нанесение на гипсокартон линии отреза по шаблону

Удаление обоев

Если на потолке уже наклеены обои, перед работой пилой поверхность внутри отверстия надо очистить от них, чтобы случайно не надорвать. Это делается надрезанием монтажного ножа по намеченной линии. Внутри полученного круга должно быть отверстие, достаточное для вхождения полотна пилы. Используя ее, легко можно получить круглое отверстие с достаточно ровными краями. После установки встраиваемые светильники закроют их собой. Но все равно работа пилой требует определенной сноровки и аккуратности. Не следует двигать ее туда-сюда с большой амплитудой.

Присоединение светильников к электропроводке

Затем из полученного отверстия извлекается кабель. Его надо подготовить для присоединения к источнику света.

Извлечение петли электропроводки

Далее можно приступать к установке корпуса в полученное отверстие. При этом сквозь него надо продеть провода.

Установка корпуса

После установки корпуса наступает очередь монтажа проводов. Наилучшее соединение для прохождения электрического тока делается пайкой. Предварительно подготавливаются соединители источников света. К ним припаиваются короткие провода, которые затем будут присоединяться к электропроводке. Поскольку это также будет пайка, концы проводов надо хорошо покрыть припоем. Перед присоединением провода к электропроводке на него надевается отрезок изолирующей трубки из термоусадочного материала.

Подготовка соединителей

При монтаже жилы кабеля электропроводки рекомендуется не перерезать. Сначала удаляется внешний слой изоляции, который охватывает оба проводника кабеля. Надрезы аккуратно делаются монтажным ножом по обе стороны от середины петли. Затем от одного разреза в направлении другого делается продольный надрез два – три сантиметра в длину. Это позволяет захватить внешнюю изоляцию, и стянуть ее с проводов, подрезав по мере необходимости. Затем каждый из двух проводов складывается пополам. В месте перегиба изоляция аккуратно удаляется монтажным ножом на длине 2–3 см.

Удаление внешней изоляции и зачистка каждого из проводов

После этого зачищенная жила складывается пополам так, чтобы она охватила конец короткого провода, который припаян к соединителю. После этого делается скрутка. Чтобы она получилась более прочной, рекомендуется использовать плоскогубцы.

Изготовление скрутки

Готовая скрутка подготавливается для пайки. Для этого она смачивается жидким флюсом на спиртовой основе для удаления жировой пленки. После этого скрутка хорошо пропаивается. На готовую скрутку надевается подготовленная заранее трубка из термоусадочного материала. Она прогревается паяльником до необходимой усадки. Затем к соединителю присоединяется источник света.

Пайка скруток и установка изолирующих трубок на них

В нашем случае устанавливаемое устройство – это отражатель с несколькими встроенными светодиодами. Провода укладываются в нишу между гипсокартоном и основным потолком. Завершает монтаж светильников в гипсокартонный потолок в рассматриваемом случае окончательное крепление отражателя к корпусу специальной упругой скобой. На этом инсталляция завершена.

Присоединение отражателя и крепление его на корпусе

lampagid.ru

Как просто установить точечный светильник в гипсокартонный потолкок

Споты, они же точечные светильники – идеальный прибор для установки в подвесные потолочные конструкции, особенно если последние обшиваются гипсокартонными листами. Сама по себе подвесная конструкция уже сокращает высоту потолка в помещении, поэтому монтаж светильников в гипсокартон, которые устанавливаются на уровне подвесной поверхности, дополнительно высоту не уменьшают, а  светодиодные модели позволяют произвести установку в маленьких пространствах.

Виды потолочных светильников

Светильники для гипсокартона – это несколько разновидностей, которые друг от друга отличаются типами ламп, потребляемым напряжением и способом установки. Что касается последнего критерия, то здесь две позиции: встраиваемые и накладные.

• встраиваемые – это осветительные приборы, техническая часть которых располагается между гипсокартоном и базовой потолочной поверхностью, а декоративная ниже потолка из ГКЛ;
• накладные устанавливаются по поверхности гипсокартонного потолка, и способ их крепления практически ничем не отличается от установки люстры.

Дополнительно конструктивно светильники для потолков из гипсокартона отличаются еще и по другим качествам:

• одинарные и блочные;
• поворотные и неподвижные.



Касаемо ламп необходимо отметить, что в этих источниках света присутствуют все разновидности осветительных элементов:

• лампы накаливания;
• галогенные;
• светодиодные;
• люминесцентные энергосберегающие.

Разные типы потолочных светильников в ГКЛ

По потребляемому напряжению светильники делятся в основном на две группы: 220, 24 и 12 В. Установка светильников в гипсокартон (галогенных) на 24 и 12 В требует присутствия понижающего трансформатора, который монтируется в межпотолочном пространстве.  Сегодня все больше популярности получают светодиодные светильники.

Разновидности светодиодных светильников

Требования к установке светильников

Расположение встраиваемых в гипсокартон потолочных светильников на самом потолке никакими правилами и требованиями не ограниченно. То есть, конфигурация может быть самой разной. Но чаще всего приборы располагают так, чтобы освещение в комнате было полным или частичным. Поэтому дизайнеры пользуются тремя схемами:

1. Рядами, перпендикулярными стене, на которой располагается окно. При этом расстояние от стены до первого прибора не должно быть меньше 60 см. А шаг установки рядов – 1 м.
2. В шахматном порядке. Здесь те же требования.
3. Монтаж точечных светильников в гипсокартон производится по периферии. То есть, точечные источники света в данном случае выступают в качестве дополнительного освещения пространства. Основным прибором здесь выступает люстра.

Все три схемы достаточно просты, универсальны, но, как показывает практика, сегодня нередко их не используют. Так как ограничений в схеме расположения точечных светильников нет, то вариаций в этом случае огромное количество. Особенно это относится к потолкам из гипсокартона, сооруженных в два яруса.

Варианты расположения светильников на потолке

Процесс установки точечных светильников

В первую очередь планируется, по какой схеме будет производиться установка. Опытные мастера схему рисуют на бумаге, определяют в масштабе расстояния между приборами и их точное расположение на потолке. Затем отменить крестиками места на потолке где будет расспологаться светильник, это нужно для того чтоб потолок.

Далее производится разводка проводов (кабелей). Этот этап надо проводить после сборки на потолке каркаса из металлических профилей. Хотя некоторые мастера сначала делают проводку, а затем собирают каркас. Но в этом случае придется предварительно определить места монтажа прямых подвесов, нанося на потолочную поверхность метки с учетом расстояния между крепежными элементами. Потому что может случиться так, что провод окажется под местом крепления подвеса. А этого делать никак нельзя.

Провод в гофре на потолке

Есть и вторая сложность проводки для потолочных светильников, встраиваемых в гипсокартон, до монтажа каркаса. Провода (кабеля) придется крепить к базовому потолку. А это дополнительные расходы на крепеж и затраченное время. В то время как прокладка проводов по собранному каркасу – это простое крепление к подвесам при помощи изолированной жилы самого провода в виде скрутки.

В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов.

До того как начинать электропроводку, надо на потолке обозначить места расположения светильников.

Схема подключение может быть последовательной или параллельной. В последнем случае параллельных участков может быть несколько в зависимости от того, как будут включаться светильники группами. Это на усмотрение заказчика.

Схема с двойным выключателем Схема с одинарным выключателем

Что касается кабеля (выбора его сечения). Нет надобности рассчитывать этот параметр с учетом потребляемой мощности. Оптимальный вариант – сечение 1,5 мм² ПВС . Лучше приобретать медный мягкий провод. Узнайте лучшие способы соединения многожильный проводов.

Подключение и монтаж светильников

После проведения разводки устанавливают гипсокартонные листы на сооруженный каркас. Затем еще раз, теперь уже на гипсокартонном потолке, обозначаются места расположения осветительных приборов. В них необходимо сделать отверстия под источник света.

Обратите внимание, что еще на стадии формирования схемы распределения светильников по потолочной поверхности необходимо строго учитывать, чтобы осветительный прибор не попал на элемент металлического каркаса. Потому что в таком случае нет возможности провести монтаж, металлический профиль просто будет мешать установке.

Проблемы при монтаже потолочных светильников

Здесь есть один тонкий момент – диаметр точечных светильников для гипсокартона должен совпадать с диаметром отверстия на потолке. Первый параметр производитель обязательно указывает на коробке (упаковке), но лучше его проверить.

Поэтому данный размер наносится на гипсокартонный потолок по местам установки приборов. Для этого лучше использовать циркуль. Теперь надо вырезать отверстия по нанесенной разметке. Есть несколько способов, как это можно сделать:

1. Самый простой – просверлить отверстия дрелью, на которую устанавливается коронка диаметром, равным диаметру начерченной на потолке окружности.
2. По окружности высверливаются сквозные отверстия мелким сверлом с шагом 1-1,5 см. После чего кусок гипсокартона просто вдавливается внутрь. Правда, кромки отверстия придется доработать острым ножом или лобзиком.
3. Можно использовать балеринку. Для этого резак выставляется под радиус отверстия.

Остается только вытащить провода из вырезанных отверстий и подключить к ним светильники.

Монтаж потолочного светильника

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.

Такая клема позволяет соединить разные типы проводов

Провода от осветительного прибора надо вставить в него с одной стороны, зажимая их винтами, питающую проводку с другой стороны.

Остается только провести установку светильников в гипсокартонный потолок. В конструкции приборов есть специальные зажимные планки (усики), которые подпружинены с одной стороны. То есть, в свободном состоянии они развернуты наружу, соответственно выступают за техническую часть прибора. То есть, разлет усиков больше, чем вырезанный диаметр отверстия на гипсокартонном потолке. Поэтому монтажные планки необходимо прижать, чтобы просунуть их в отверстие.

Иногда это сделать руками непросто, потому что мешает сам гипсокартон. Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть.

При помощи проволоки удерживаем усики пружин

Некоторые конструкции встраиваемых светильников для потолка из гипсокартона являются разборными. То есть, декоративная часть отсоединяется от технической. Поэтому последовательность проведения монтажных работ здесь немного другая:

1. Производится разборка прибора.
2. Техническую часть устанавливают в гипсокартонный потолок, то есть в отверстие, точно так же, как в вышеописанном случае.
3. Производится подключение прибора к питающему кабелю, который вытаскивается через патрон. После чего провод утапливают обратно.
4. Декоративную часть присоединяют к технической.

Полезные советы

Несколько рекомендаций, которые помогут избежать ошибок в процессе выбора и установки светильников точечных в гипсокартон.

1. Лампы накаливания уже давно не используются в приборах данного типа. Среди остальных видов надо учитывать соотношение оптимальной цены и минимальной мощности потребления электроэнергии. В этом плане энергосберегающие лампы лучше всего. Светодиоды потребляют меньше тока, но такие светильники очень дороги. С галогенными много проблем – требуется трансформатор, часто перегорают.
2. Соединение отвода кабеля от основного шлейфа к встроенным светильникам в гипсокартоне производится пайкой. От скрутки лучше отказаться. Можно использовать клеммники типа «орех».
3. Проводя электрику, общее питания дома или квартиры надо отключить.
4. После подключение, но перед установкой встраиваемых потолочных светильников в гипсокартон необходимо проверить их на рабочее состояние. Просто подается на приборы ток. Если какой-то из них не загорелся, надо найти причину и справить ее.
5. Во влажных помещениях монтируются влагозащищенные модели.
6. Подбор светильников по мощности выбирается с учетом того, чтобы вся система и потолок не перегревались в идеале это LED светильники

Заключение

При кажущейся сложности монтажа встраиваемых в гипсокартон потолочных светильников, этот процесс осилит даже новичок. Главное – точно следовать последовательности проводимых операций и грамотно подойти к выбору осветительных приборов и их установке. В дополнение посмотрите видео подборку.

Видео: Монтаж диодных светильников на потолок ч.1

Видео: Монтаж точечного светильника

Видео: Советы электрика: отверстия под точечные светильники

Видео: Как установить точечные светильники своими руками — видео инструкция.

sdelalremont.ru
