Устройство гипсокартонной перегородки – Устройство гипсокартонных перегородок технология — Всё о гипсокартоне

устройство межкомнатных конструкций серии C112 из гипсокартона

В ремонтных и строительных работах применим гипсокартон и его комплектующие. Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью выровнять стены с помощью ГКЛ, создать фигурные многоуровневые потолки, а также разделить комнату на две при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Вернуться к оглавлению

Полное содержание материала

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

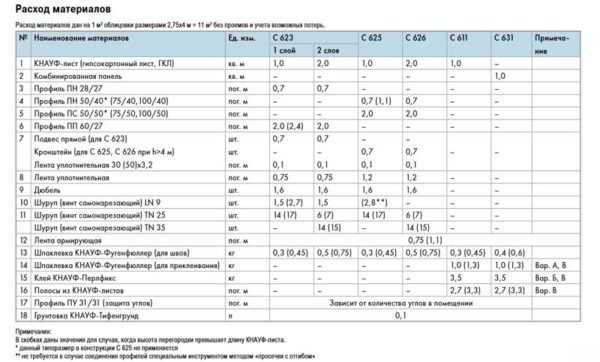

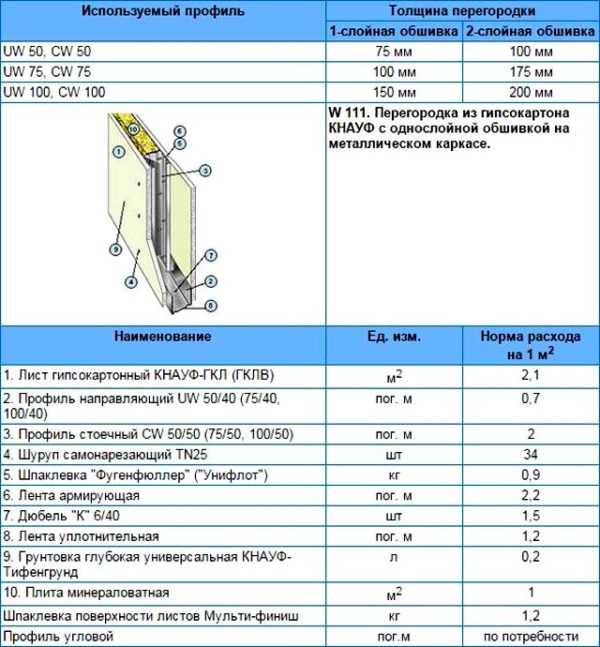

Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.
3. Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
4. Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования.

Вернуться к оглавлению

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

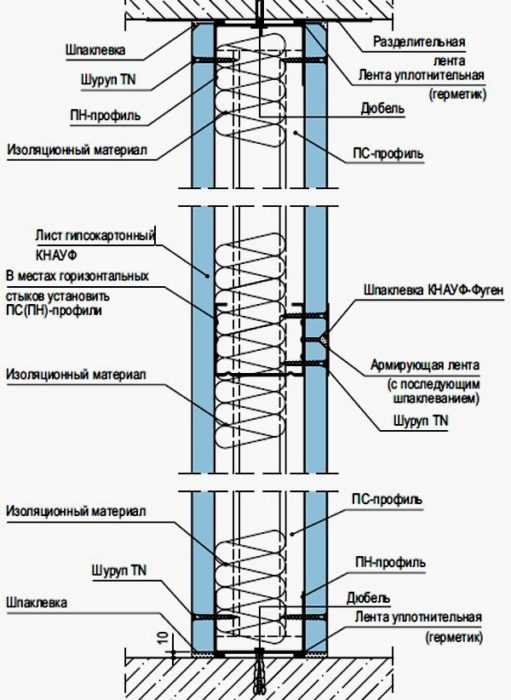

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

1. Один слой гипсокартона.
2. Два слоя.
3. Три слоя ГКЛ.
4. Один слой влагостойкого гипсокартона на одном каркасе.
5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
6. Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Вернуться к оглавлению

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом.
Особенности перегородки:

• каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона;
• при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
• монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
• поверхность изделия является огнеупорной;
• возможность создания дизайнерского решения;
• готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
• при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном. После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.

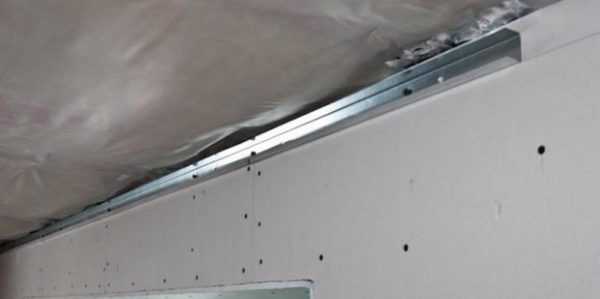

3. Первыми крепятся направляющие профили. Для отрезания профиля нужной длины используются ножницы для резки металла.

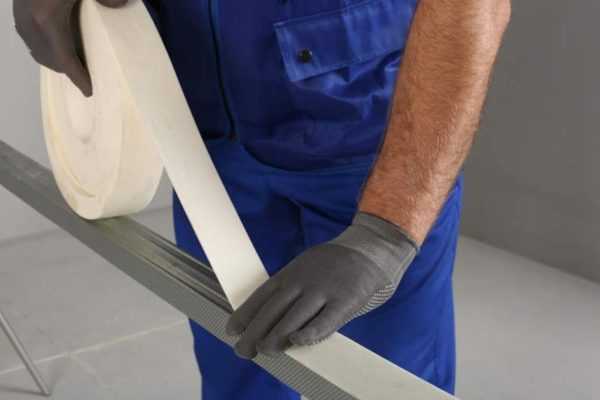

4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
6. Аналогично НП крепиться на потолочном перекрытии.
7. После этого следует измерить длину стоечного профиля от потолка до пола.

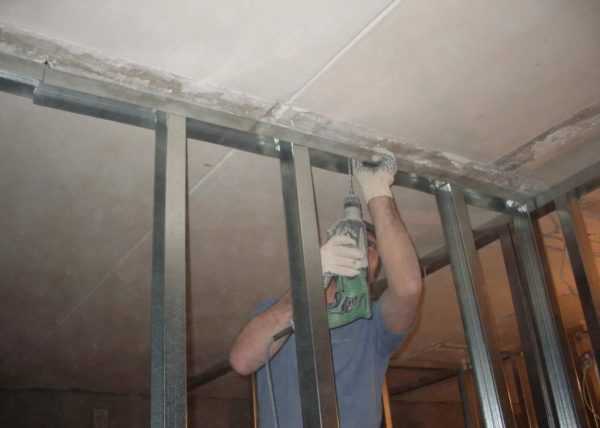

   Пример крепления стоечных профилей

8. Длина стоечного профиля должна быть на 1 см меньше, чем высота помещения.
9. На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
10. Если стена из гипсокартона Кнауф, тогда профили крепятся саморезами. Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

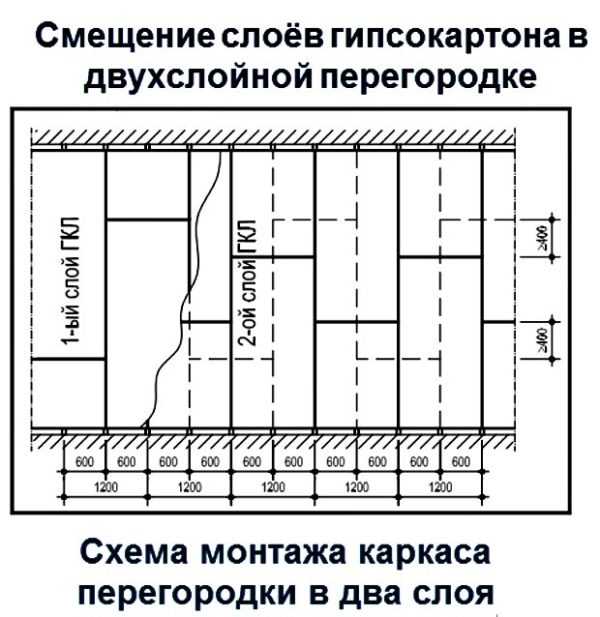

    Схема крепления листов гипсокартона Кнауф

11. Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

    Схема устройство двойного стоечного профиля

12. Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.

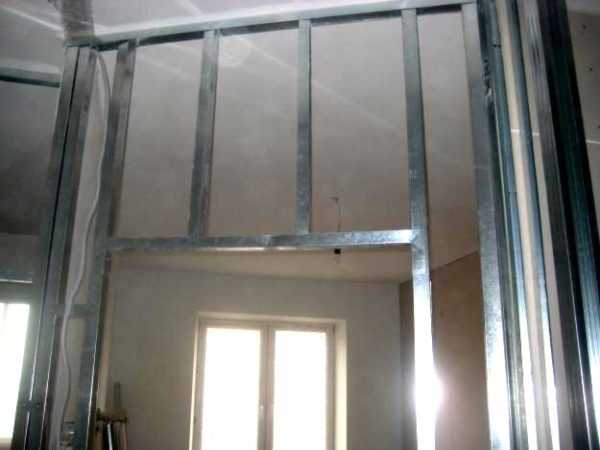

13. Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
14. От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.Схема соединения стоек



15. От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

    Чертеж с размерами для монтажа стоечных профилей

16. Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается обшивка ГКЛ. Лист от пола должен крепиться на расстоянии 1 см. При необходимости разрезания листа гипсокартона необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.

Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и крепятся шурупами. Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

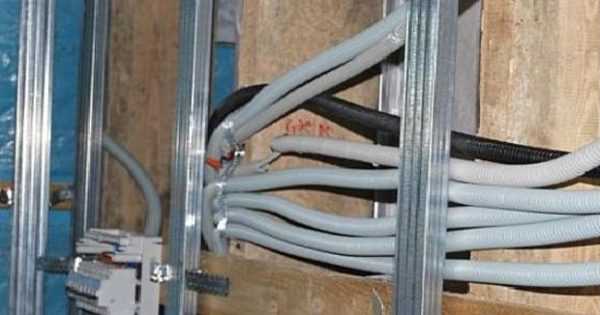

Пример монтажа проводки под гипсокартоном

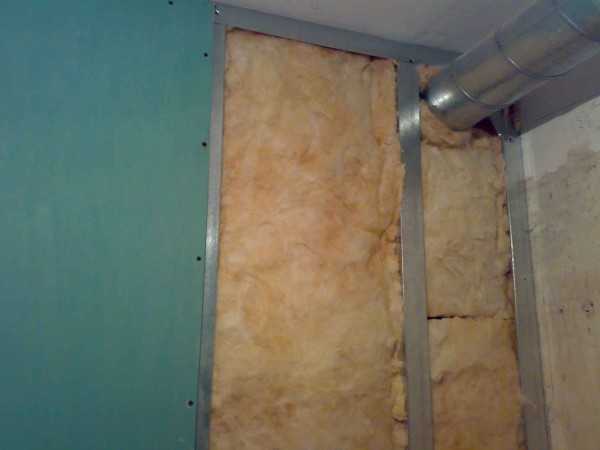

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции.

Окончательным шагом в первом уровне является заделка швов гипсокартона. Для этого следует стыки с самодельной фаской на гипсокартоне и обработать ГКЛ грунтовкой . После чего требуется сделать раствор для заделки стыков из сухой смеси Кнауф Унифлот. Шпаклёвка равномерно наносится на стыки узким шпателем 15 см.

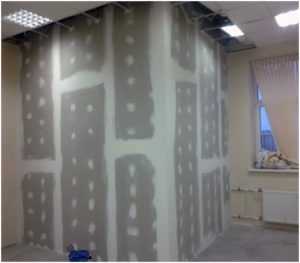

Процесс шпаклевки перегородки из гипсокартона

После шпатлевания следует приступить к монтажу второго уровня гипсокартона. При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки.
При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и розетки в гипсократоне.

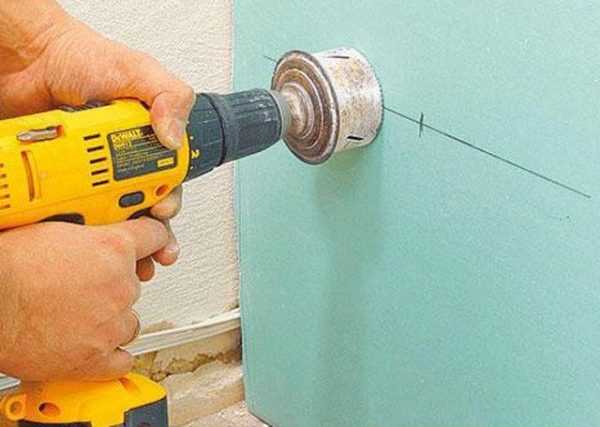

Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках с армирующей лентой требуется сделать затирку от лишних кусочков.
После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

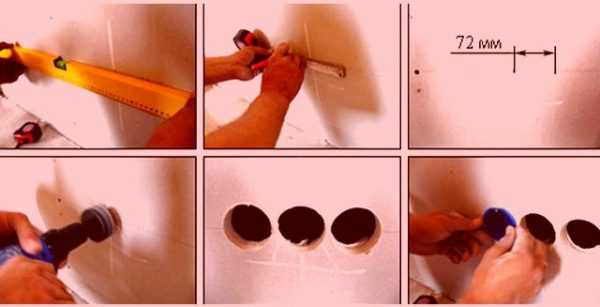

Подробный процесс монтажа отверстий в гипсокартоне под розетки

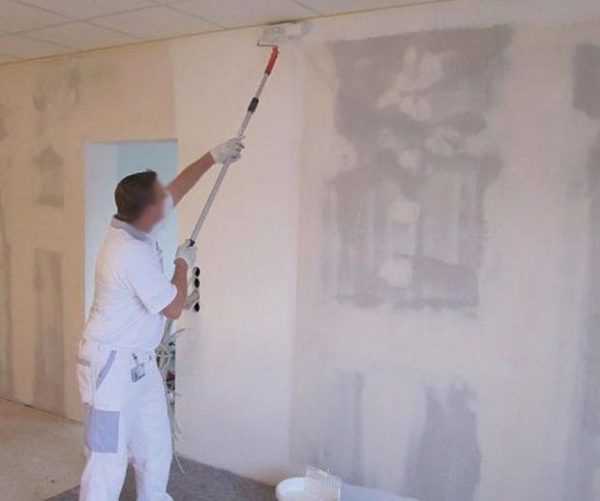

Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Вернуться к оглавлению

Перегородка С361

Эта перегородка сделана из одинарного каркаса и обшита с двух сторон одним слоем влагостойкого гипсокартона. В состав этой системы входит влагостойкий гипсокартон – 12.5 см, а также наполнитель – минеральная вата.

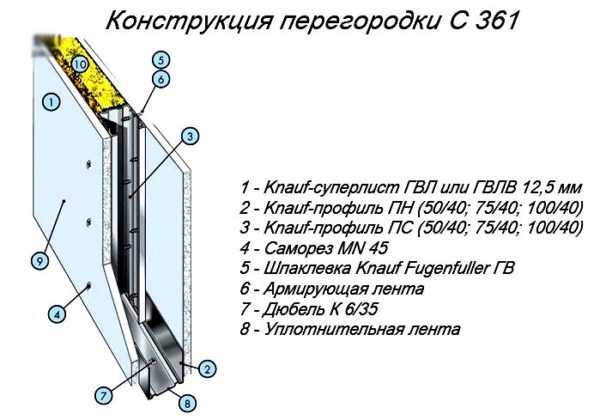

Схема с размерами перегородки с361

Влагостойкая перегородка ставится в ванной комнате и в помещении с повышенной влажностью. Для установки перегородки должна быть температура не ниже +10 градусов. Перегородка в собранном виде имеет вес 18 кг. Это большой плюс для квартир, где нельзя утяжелять несущие стены, а также иные гипсокартонные конструкции.

Вернуться к оглавлению

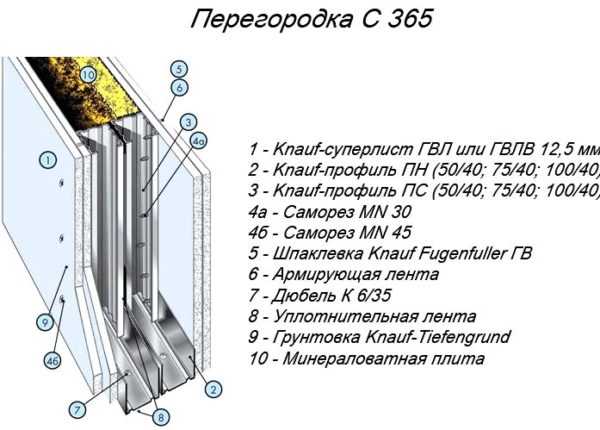

Перегородка С365

Эта перегородка сделана из двойного каркаса, с двух сторон обшита двойным влагостойким ГКЛ. Стойки металлического каркаса обклеиваются специальной лентой для звукоизоляции. Наполнителем выступает минеральная вата, которая укладывается в 2 -3 слоя.

Эта конструкция служит прочной стеной с высокими показателями звукоизоляции, прочности.

Вернуться к оглавлению

Перегородка W118

Перегородка имеет 3 слоя гипсокартона. Но, между гипсокартоном монтируется оцинкованный лист, толщиной 0.5 мм. Этот тип перегородки следует устанавливать в строгом соответствии с техническими характеристиками материала, а также с инструкцией по установке.

Схема устройства перегородки W118

Металлический каркас перегородки усилен профилем ПС 100. Толщина его – 0.6 мм.

Вернуться к оглавлению

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности.
Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

1. Высота комнаты, где будет монтироваться перегородка.
2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

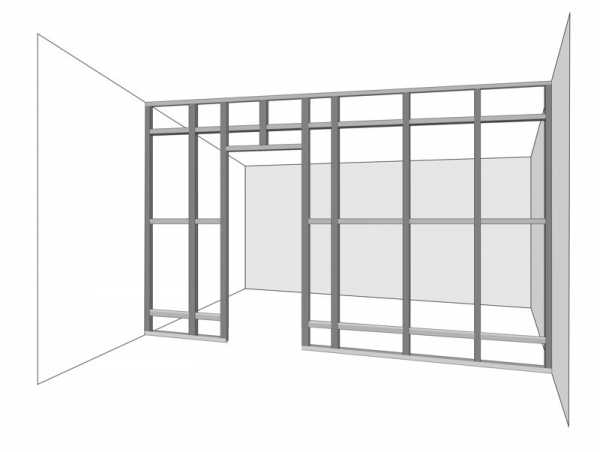

   Каркас гипсокартонной перегородки Кнауф

4. Состояние базовой стены.
5. Необходимость сокрытия коммуникаций коробом в перегородке.
6. Будет ли в перегородке дверь.
7. Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

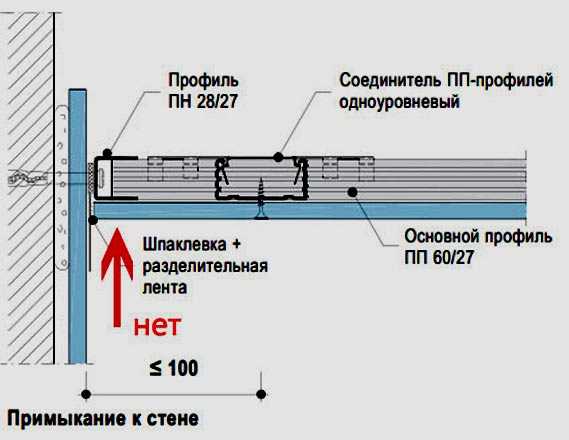

   Схема крепления гипсокартонной перегородки к стене

8. Температурный режим.
9. Какие функции будет выполнять перегородка.

Схема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

gipsokarton-blog.ru

Устройство перегородок из гкл по металлическому каркасу: технология

Перегородки зачастую создаются именно из гипсокартона.

Гипсокартон является крайне популярным материалом. Его часто используют для возведения звукоизоляционных стен, перегородок и элементов декора. Основным преимуществом такого материала является легкость и простота монтажа. Перегородки на его основе получаются легкими и крайне прочными при условии, что процедура установки была выполнена правильно. В данной статье будет рассмотрено устройство перегородок из ГКЛ, их преимущества и технология монтажа.

Материал для установки перегородок из гипсокартона

Перед тем как приступать к строительству перегородок из гипсокартона своими руками, нужно подобрать место установки. Понадобится определиться с назначением конструкции, ее расположением и условиями эксплуатации:

• Если перегородка монтируется в постройке с уровнем влаги не ниже 70 %, понадобится использовать влагостойкие листы материала. Внешним отличием такой разновидности от обычного покрытия является наружный зеленый окрас слоя бумаги. Структура такой отделки пропитана специальными растворами, что и позволяет обеспечить защиту от влажности. Перегородка такого типа обеспечит высокий срок эксплуатации даже в помещениях с высоким показателем влаги. Покрытия продаются с маркировкой ГКЛВ. На таких изделиях невозможно образование плесени и грибка, что является их несомненным преимуществом перед другими разновидностями. К недостаткам можно отнести довольно большой вес и стоимость материала.
• Если перегородка монтируется в пожароопасной среде, понадобится использовать так называемые ГКЛО. Эти гипсокартонные панели обработаны растворами, препятствующими воспламенению. Основным различием от обычного и влагостойкого материала является красный цвет покрытия. Также отличия можно увидеть на срезе гипсового основания. Такая отделка стоит значительно дороже обычного и влагозащищенного гипсокартона.
• Если перегородка устанавливается в обычной постройке с приемлемыми показателями влажности и температуры, то используются простые листы ГКЛ. Покрывается такая отделка картоном серого цвета, что позволяет отличить ее от остальных разновидностей. Так как такие панели не обрабатываются влагостойкими и пожаростойкими растворами, стоимость у них не слишком высокая. Их часто используются для обработки гостиных, спален и других комнат.

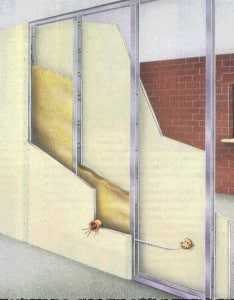

Схема устройства перегородки из гипсокартона.

Все панели одинаково хорошо обрабатываются, так что при обычных условиях без источников влаги и огня лучше выбрать простой гипсокартон и при этом неплохо сэкономить.

Лист гипсокартона может иметь разную толщину: 6,5, 9 и 12,5 мм. Первый типоразмер используется для производства листов с увеличенной гибкостью. В его состав добавляется стекловолокно, которое нивелирует намокание гипса.

Толщина в 9 мм применяется для отделки потолков. Для установки перегородок зачастую используется 3 тип с толщиной 12,5 мм. Длина при этом может быть 2,5 или 4,8 м, но обычно применяется первый вариант.

Если необходимо создать большую перегородку, материал можно заказать по собственным размерам.

Материал для монтажа каркаса

Устройство перегородки из гипсокартона не обходится без каркаса. Его профиль может быть выполнен из металла или дерева. При выборе необходимо учитывать следующие нюансы:

• влажность среды;
• температурные показатели;
• давление, оказываемое на конструкцию.

Если в постройке часто меняется влажность, то применение деревянной конструкции приведет к частым смещениям. Из-за постоянного разбухания и высыхания дерева шпаклевка просто отстанет от стыков покрытия. Это приведет к полной негодности перегородок из ГКЛ. Их понадобится демонтировать и возвести повторно в металле.

Проблемы могут возникнуть и если в помещениях слишком высокая температура. При монтаже каркаса из древесины с влажными брусьями, после их высыхания в конструкции могут произойти сильные изменения: панели могут сдвинуться, перекоситься или полностью повредиться. Также древесина часто растрескивается, а этого нельзя допустить при монтаже внутренней перегородки.

Установка перегородок из дерева – не лучшее решение. Материал склонен к деформации и растяжению. В участках вкручивания саморезов могут образоваться трещины, что приведет к полной негодности изделия.

Но многие все равно отдают предпочтение деревянному каркасу, так как его стоимость значительно меньше металлического. При таком выборе брус понадобится предварительно обработать антисептическими средствами, чтобы предотвратить появление различных бактерий.

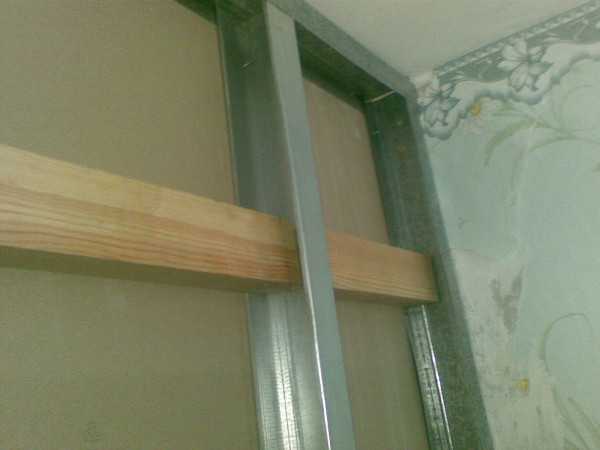

Перегородка с улучшенным дверным проемом.

Каркас из металла

Необходимо отдать должное металлическому каркасу, профили на его основе обладают оптимальными качествами для создания надежной перегородки. Обработанный металл не боится влаги за исключением участков соединения и прокалывания. Профиль из металла не горит, по истечении времени не растрескивается и не разваливается.

Существует 3 вида ширины профиля: 50, 75 и 200 мм. Размер зависит от назначения изделия и его параметров.

Если в перегородке планируется проводка каких-либо коммуникаций, нужно использовать изделия со специальными пазами. Это позволит избежать процедуры самостоятельного проделывания отверстий.

Соединение профилей между собой

Правильное соединение профилей – крайне важная процедура. Соединение металлического профиля можно выполнить 3 способами:

• саморезами;
• заклепками;
• с помощью просекания, путем пробивания и отгибания.

Первые методы более надежны, но гораздо затратнее последнего, поскольку для их устройства понадобится использовать саморезы, шурупы и прочие дополнительные приспособления, что вызовет дополнительные расходы. Избежать осложнений можно благодаря просекателю. Он создаст отверстие и загнет его края по сторонам, что позволит организовать надежное соединение профилей.

Также хорошим решением является комбинированное крепление, где лицевые участки соединяются при помощи просекателя, а скрытые с использованием саморезов и заклепок.

Преимуществом просекателя является отсутствие выступающих элементов в виде шляпок или заклепок. Комбинирование позволит создать качественною и ровную межкомнатную перегородку.

Устройство перегородок с каркасом из металла

Устройство гипсокартонных перегородок не отличается большой сложностью, но для хорошего результата нужно тщательно следовать инструкциям при осуществлении монтажа. Перегородка из гипсокартона состоит из следующих элементов:

• Каркаса.
• Обшивки. Возможна многослойная облицовка.
• Утеплителя и звукоизолятора.

В такой конструкции могут находиться скрытые коммуникации, что является одним из преимуществ изделий из гипсокартона.

Глухая конструкция с каркасом из металла.

Процедура монтажа перегородки

При установке межкомнатной перегородки необходимо соблюдать порядок действий:

1. Сначала очищается место, где будет монтироваться конструкция. Старые участки стен с некрепким основанием понадобится удалить. Поверхность при возможности следует выровнять, пол залить стяжкой, а стены обработать штукатуркой.
2. После того как поверхность подготовлена, производится разметка. Качественно установленная конструкция не должна иметь кривизны. Для этого все процессы осуществляются с максимально возможной точностью. Основными инструментами для такой работы являются уровень, отвес и шнур. Идеальным решением станет использование лазерного уровня, однако такой прибор довольно дорогостоящий. На полу проводится средняя линия перегородки. Она станет центром направляющего профиля. Разметка перемещается на потолок и стены. Перед этим на полу отмечается участок, где в дальнейшем будут установлены двери.
3. Для монтажа конструкции понадобится прикрутить направляющий профиль ко всем поверхностям. Если пол сырой, металл необходимо тщательно изолировать при помощи специальной ленты. Профиль крепится на расстоянии порядка 25-30 см друг от друга. Расстояние зависит от нагрузки, оказываемой на стену.
4. Стоечный профиль монтируется исключительно по вертикали. Это контролируется благодаря уровню. Интервал между стойками не превышает показателя 60 см. Стоечный профиль отрезается с незначительным запасом в 2 см по длине, это позволит ему легко войти в направляющие и оставить место для крепежа.
5. Для создания качественной конструкции нужно установить дополнительный стоечный профиль. Он монтируется рядом с основным. Для повышения прочности внутри него закладывается деревянный брусок. Дверная коробка рассчитывается на стадии установки перегородки, это позволит избежать осложнений в будущем.

Направляющий профиль помогает в создании перемычек или полок, которые скрепляют стойки, находящиеся рядом. При этом он должен быть размещен строго по горизонтали.

Более подробно узнать о гипсокартонной перегородке можно из следующего видео.

Обшивка перегородки

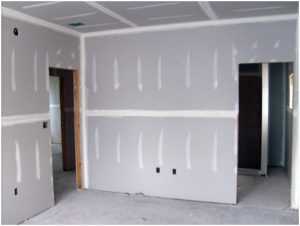

Результат возведения конструкции на основе гипсокартона.

Так как перегородка должна отличаться высокой прочностью, на ее обшивке не должно присутствовать более одного стыка. Материал нужно размещать в шахматном порядке с половинным перекрытием соседней панели.

Стыки нужно стараться смещать ближе к краю над дверями. Этот фактор следует учитывать еще во время создания изделия из металла.

Если профиль был закреплен при помощи просекателя, то покрытие останется ровным и гладким. При использовании саморезов из-за их шляпок могут быть видны небольшие отклонения в участках крепления панелей к профилю.

Установка конструкции завершается обработкой швов, которые заделывается шпаклевочной массой. На стыки в обязательном порядке укладывается армирующая лента из сетки с размерами от 3 до 5 мм. Перед дальнейшей облицовкой лучше заделать шляпки крепежей, которые применялись для прикручивания панелей.

Как видно из статьи, гипсокартонные перегородки являются отличным решением. Материал отличается высоким качеством и прочностью, что является хорошим преимуществом при установке конструкции. Устройство можно осуществить разными способами, в зависимости от личных предпочтений и финансовых возможностей. С помощью фото, использованных в статье, можно более подробно ознакомиться с нюансами работы.



moyastena.ru

устройство и монтаж стен из листов ГКЛ

Сегодня гипсокартон имеет огромную популярность в строительстве. Его применяют для возведения толстых звукоизоляционных стен, легких и тонких перегородок, каких-то декоративных элементов интерьера. Его применение в качестве облицовочного материала обусловлено простотой работы с ним. Он легко поддается обработке любыми инструментами. При необходимости в его гипсовой структуре можно фрезеровать пазы или какие-либо фигурные отверстия. Перегородки из гипсокартона получаются легкими и очень прочными, что, конечно, зависит от правильности технологии монтажа, построения каркаса и выборов материалов.

Выбор материала для монтажа перегородки из гипоскартона



Межкомнатные перегородки

Прежде чем начинать строить гипсокартонные перегородки, необходимо выбрать материал. В первую очередь следует определиться с назначением конструкции, ее местонахождением и условиями использования:

1. Если перегородка устанавливается в помещении, в котором присутствует постоянная влага не ниже 70 %, то следует применять влагостойкий гипсокартон. Чтобы его отличить от обычного, достаточно взглянуть на цвет картона. Влагостойкий гипсокартон имеет зеленый наружный слой бумаги. И это, пожалуй, единственный признак, по которому можно внешне распознать или увидеть разницу. Но компания Knauf утверждает, что его структура пропитана специальными концентратами, а это придает устойчивость к влажным средам. Теряется его гигроскопическая способность. Зато перегородка из гипсокартона этого типа во влажном помещении будет стоять долго и не изменит своих параметров. Такие листы имеют маркировку ГКЛВ. Также следует считать важным свойством влагостойких листов устойчивость, а, точнее, невозможность образования на них грибков и плесени в результате действия влаги. Производитель смог достичь это путем пропитки листов антисептическими препаратами, а противодействие воде оказывают импрегнированные и влагостойкие составы. Также существенным отличием ГКЛВ от обычного является больший вес и конечно же стоимость.
2. Если перегородка из гипсокартона своими руками устанавливается не только во влажной, но и пожароопасной среде, например, на кухне, то следует применять ГКЛО. Эти листы гипсокартона пропитаны составами, препятствующими горению. Главным отличием от обычного и влагостойкого является внешний признак – цвет картона, который является красным. Можно просмотреть также отличия на срезе в цвете гипсового наполнителя. Он отличается по стоимости и будет дороже как обычного, так и влагостойкого варианта.
3. Если необходимо спроектировать перегородки из гипсокартона своими руками в обычном помещении с нормальными условиями (влажность не более 70 % и температура не выше 30 и не ниже 5 °С), то можно применять обычные листы ГКЛ. Они имеют основное отличие от прочих в цвете – они покрыты картоном серого цвета. Эти листы не пропитаны никакими влагостойкими и пожаростойкими составами, поэтому и стоимость у них самая низкая. Их широко применяют в прихожих, гостиных, спальнях и прочих помещениях. Они одинаково хорошо обрабатываются, поэтому если условия обычные, источников влаги и огня нет, то не стоит платить больше только из-за свойств устойчивости. При покупке такого листа вы сэкономите до 30 %.

Виды гипсокартонных листов

Листы выпускаются нескольких типоразмеров по толщине: 6,5 мм, 9 мм и 12,5 мм. При этом первый типоразмер соответствует материалам с повышенной гибкостью. Внутри он имеет стекловолокно, которое удерживает гипс при намокании. Ведь для изгибания в дугу его необходимо пропитать влагой. Второй тип применяется для потолков, поэтому выбираем третий типоразмер 12,5 мм. Длина же может быть и 2,5, и 4,8 м, в продаже в основном присутствует только первый вариант. Если требуется гипсокартонная перегородка больших размеров, то листы можно заказать у производителя по индивидуальным меркам.

Выбор материала для монтажа каркаса

Чтобы сделать перегородку из гипсокартона, необходимо также решить вопрос с материалом каркаса. Он может быть как из металлического профиля, так и из дерева. Решая эту задачу, следует учесть некоторые факторы:

• влажность среды;
• температурный режим;
• нагрузка.

Если в помещении частая перемена влажности, то использование деревянного каркаса приведет к постоянному движению. Из-за частого разбухания и усыхания древесины шпатлёвка просто выкрошится со стыков листов ГКЛ. И тогда сделанные гипсокартонные перегородки своими руками придут в негодность. Их надо будет снести и построить заново из металлического профиля.

То же самое будет и в помещениях с высокими температурами с перегородками из древесины. Если монтаж перегородок из гипсокартона осуществлялся недосушенными брусьями, то после их высыхания в конструкции произойдут необратимые изменения: листы могут сдвинуться или разъехаться, перекоситься или даже надломиться. К тому же древесина склонна к растрескиванию, что также весьма нежелательно при построении перегородки из ГКЛ.

Межкомнатные перегородки самостоятельного возведения, каркас которых выполнен из деревянного бруса, менее прочны на деформации и растяжение. В обоих случаях может произойти растрескивание в местах скручивания саморезами, что приведет в негодность всю конструкцию.

Итак, почему же некоторые выбирают монтаж гипсокартонных перегородок с деревянным каркасом? Ответ на этот вопрос достаточно прост и заключается лишь в цене и доступности материала. Но, учитывая мороку с ним, все же ценовой показатель не может переломить сравнительную планку в сторону дерева. К тому же перед монтажом бруски необходимо хорошо обработать антисептическими составами, что по стоимости выльется в металлический профиль для перегородок.

Преимущества металлического профиля в качестве каркаса для перегородки

Виды профилей

Межкомнатные перегородки из гипсокартона с каркасом из металлического профиля обладают всеми необходимыми свойствами для долговечного и неизменного существования на всем сроке службы всего здания. Оцинкованный металл не ржавеет от влаги, если только не учесть места соединения и прокалывания просекателем. Металлический профиль не горит, но при пожаре все равно придется делать перегородку заново. И это неизбежно. Конструкция из металла со временем не растрескается и не развалится. К тому же из профиля может быть изготовлена самая сложная перегородка, которую можно изготовить самостоятельно. Металл легко обрабатывается, а для соединения можно применять просекатель, и при необходимости материал можно изогнуть в любую форму.

Ширина профиля может быть любой из существующего набора: 50, 75 и 100 мм. Она зависит от назначения перегородки и ее технических характеристик.

Если будут прокладываться в перегородке какие-либо коммуникации, то необходимо применять профиль со специальными пазами. Это исключит необходимость делать отверстия самостоятельно.

Заклепки, просекатель или саморезы

Какой профиль использовать для перегородок из гипсокартона, мы уже выяснили. Остается ответить на другие вопросы.

Применение просекателя

Как сделать перегородку из гипсокартона, и как осуществлять соединение профилей между собой? Эти вопросы стоят следующими в списке, поэтому сначала разберемся, чем лучше соединять профиль.

Сегодня применяются три типа соединений металлического профиля между собой:

1. Саморезы.
2. Заклепки.
3. Просекатель, пробивание с отгибанием.

Первые два способа наиболее распространены, чтобы осуществить монтаж перегородок, хотя намного сложнее последнего. Во-первых, требуются метизы: саморезы, шурупы и прочее. Во-вторых, необходим дополнительный инструмент – шуруповерт, потому что руками не закрутишь. А для крепления вторым способом потребуется, соответственно, дрель, заклепки и заклепочник. Все это требует дополнительных расходов. Решить эти проблемы может такой не совсем простой инструмент, как просекатель. Он пробивает отверстие и загибает его края в разные стороны. Таким образом, получается достаточно надежное соединение.

Альтернатива в выборе способа монтажа каркаса

Лучшим вариантом будет смешанное крепление, то есть все лицевые соединения необходимо осуществлять при помощи просекателя. А скрытые и наиболее важные в плане нагрузок – саморезами или заклепками. В чем преимущество просекателя при использовании на лицевых частях конструкции? А ответ достаточно прост и кроется в отсутствии выступающих элементов, таких как шляпки саморезов или заклепок. Комбинированный способ монтажа помогает ответить на вопрос: «Как сделать гипсокартонную перегородку качественно и чтобы плоскость была идеально ровной?»

Устройство перегородки из гипсокартона

Устройство перегородок с металлическим каркасом достаточно простое. Но для качественного конечного результата необходимо соблюдать некоторые правила и учитывать все нюансы при осуществлении монтажа.

На следующем рисунке можно увидеть устройство перегородок из гипсокартона, на нем можно выделить следующие элементы:

1. Каркас, состоящий из направляющих и стоек.
2. Обшивка может быть многослойной в зависимости от назначения перегородки.
3. Утеплитель или звукоизолятор.

Также перегородка может содержать части коммуникаций, скрытых внутри нее. В чем, кстати, и заключаются преимущества конструкций из гипсокартона.

Технология установки перегородки

Когда изготавливаются межкомнатные перегородки из гипсокартона своими руками, необходимо придерживаться следующей инструкции:

Лазерная разметка

1. Первым делом необходимо расчистить место, куда будет осуществляться установка перегородки. Старые элементы стен, трухлявая древесина, отваливающиеся камни – все должно быть удалено. Поверхность при необходимости должна быть выровнена: пол залит стяжкой, стены поштукатурены хотя бы с большего.
2. После того как основа готова, можно приступать к разметке. Гипсокартонная перегородка своими руками, выполненная правильно, не давит на глаз кривизной и косиной. Чтобы этого добиться, следует все выполнять максимально точно. Здесь главными инструментами станут длинный уровень, отвес, трассировочный шнур. В идеале, конечно, можно применить лазерный уровень. Но установка перегородок из гипсокартона таким способом окажется очень дорогой, поэтому можно обойтись и меньшими средствами. Итак, отмечаем на полу среднюю линию перегородки. Это будет середина направляющего профиля. Разметка при помощи уровня или отвеса переносится на потолок и стены. Предварительно на полу отмечается место будущего расположения дверей.
3. Далее для построения ГКЛ-перегородки необходимо прикрутить направляющий профиль к полу, стенам и потолку. При этом если пол часто сырой, то металл следует изолировать специальной лентой. Крепеж профиля осуществляется с интервалом не реже 25-30 см. Он зависит от тяжести и нагрузки, прилагаемой к стене.
4. Стоечный профиль устанавливается строго вертикально. Это можно проконтролировать при помощи уровня. Шаг установки стоек следует делать не более 60 см. Почему именно такое расстояние? Потому как стандартная ширина листа 120 см, а минеральной ватной плиты составляет 610 мм, что говорит о прочной фиксации ее в конструкции. Отрезки стоечного профиля делаются с небольшим запасом в 2 см по длине в обратную сторону. Это необходимо, чтобы он легко вошел в оба направляющих профиля и еще осталось место для его закрепления.

   Дополнительная стойка для дверного проема

5. Чтобы межкомнатная стена из гипсокартона своими руками получилась прочной и при открывании дверей не ощущались вибрации по всей конструкции, необходимо для них устанавливать дополнительный стоечный профиль. Он устанавливается рядом с основным. А для увеличения прочности внутрь него следует вложить деревянный брусок. Дверную коробку необходимо рассчитывать на стадии возведения конструкции, это исключит нюансы, которые могут возникнуть в дальнейшем.

Направляющий профиль также применяется для создания перемычек или полок, которые скрепляют соседние стойки. Он должен быть строго в горизонтальном расположении.

Обшивка конструкции

Межкомнатная перегородка из гипсокартона должна быть прочной, поэтому при обшивке конструкции ГКЛ на одном стоечном профиле не должно быть более одного стыка. Гипсокартон необходимо располагать в шахматном порядке с 50 % перекрытием соседнего листа.

Также следует помнить о необходимости смещения стыка листов ближе к краю над дверями. Это один из нюансов, который необходимо предусматривать еще на этапе создания конструкции из металлопрофиля.

Если профиль для гипсокартона крепился при помощи просекателя, то поверхность всегда остается ровной и гладкой. Если же применялись саморезы, то из-за их шляпок при натяжении шнура видны будут отклонения на несколько миллиметров в местах крепежа листов к профилю.

Шаг фиксации ГКЛ к профилю должен составлять не более 50 см при толщине листа не менее 12,5 мм. Это необходимо учитывать, когда осуществляется монтаж перегородки из гипсокартона своими руками. При повышенной нагрузке на стену его следует уменьшить.

Монтаж перегородки из гипсокартона заканчивается заделкой швов, которые замазываются шпатлевкой. Обязательно на стыки необходимо положить армирующую ленту из сетки окном от 3 до 5 мм. Также предварительно перед последующей отделкой рекомендуется заделать все шляпки шурупов, которыми были прикручены листы. Для рассчета необходимого материала на перегородку воспользуйтесь нашим онлайн калькулятором перегородок.

Видео:

Видео:

sdelalremont.ru

Устройство межкомнатных перегородок из гипсокартона

Сегодня сделать перепланировку квартиры проще, чем было раньше: появилось большое количество новых материалов, и дизайнеры предлагают самые разнообразные решения. Одно из самых популярных – это устройство перегородок (из гипсокартона, кирпича, дерева и т.д.), которые помогают разделить комнату на функциональные зоны или вообще сделать из одного помещения два. При этом часто их можно установить своими руками без необходимости получать разрешение на новую планировку.

Перегородку в комнате можно сделать из:

• кирпича;
• дерева;
• пеноблоков;
• гипсовых пазогребневых плит;
• гипсокартона.

При выборе материала надо обязательно учитывать такие физические параметры, как общий вес конструкции и её размеры. В большинстве квартир максимальная нагрузка на квадратный метр пола должны быть не больше 300 кг, так что при устройстве перегородок любого вида надо просчитать, сколько они будут весить, и не забыть добавить к этому все дополнительные предметы: двери, полки и т.д. Размер может быть любым, но всегда надо помнить, что чем толще стенки, тем больше пространства они съедают.

Что касается других характеристик, то из них самые важные при выборе материала для перегородки — простота монтажа и общая стоимость. Тут уже каждый хозяин принимает решение сам, учитывая  плюсы и минусы, которые есть у каждого вида материалов. Например, возьмём кирпич: это самое надёжное и прочное решение, но, с другой стороны, его укладка – непростая задача, которую, кроме того, надо утверждать и согласовывать из-за большого веса кирпичей.

Если говорить о дереве, то его ценят в первую очередь за экологичность и лёгкость. В то же время, надо учитывать, что оно легко воспламеняется, да и высокую влажность переносит не очень хорошо. В этом плане для устройства межкомнатных перегородок выгодно использовать пеноблоки: они сделаны из искусственного материала, который хорошо сохраняется в любых условиях. Разные виды пеноблоков отличаются своими техническими характеристиками, но имеют высокую цену.

Последнее время в строительстве часто используется гипс, потому что он лёгкий, прочный и недорогой. В нашем случае можно обратить внимание на блоки с пазогребневым сцеплением и на гипсокартон. Последний хорош ещё и тем, что ГКЛ можно придавать самые разные формы, а цена у них вполне приемлемая. Ещё один плюс – сделать такую перегородку можно своими руками, так что если вы имеете некоторые простые инструменты и умеете ими пользоваться, вы сможете ещё и сэкономить на монтаже.

С чего начать установку перегородки?

Устройство перегородки из гипсокартона предусматривает наличие каркаса, на который с двух стороны крепятся ГКЛ. Именно от его прочности и жесткости зависит устойчивость всей конструкции, поэтому на этом этапе надо очень внимательно относиться к измерениям и следить за ровностью каждой детали.

Каркас состоит из нескольких типов профилей, которые выполняют разные задачи. UW-профили используются в качестве основания: их устанавливают по периметру конструкции, закрепляя на полу, потолке и стенах. В них же потом вставляют CW-профили, которые становятся несущими для листов гипсокартона. И первый, и второй вид имеют длину около 2-3 метров и три варианта ширины: 50, 75 и 100 мм. Рейки CW имеют сложенную вдвое кромку, которая обеспечивает большую жесткость, и отверстия для проводки. В UW-профилях тоже есть отверстия, которые нужны для монтажа.

В первую очередь вы будете заниматься UW-элементами, которые крепятся при помощи дюбелей. Если стена прочная, например, из бетона или кирпича, можно использовать ударные дюбели: их достаточно просто вбить в стену. Если поверхность рыхлая, лучше установить пустые дюбели и подобрать к ним шурупы (с диаметром на пару миллиметров меньше).

Что касается соединения профилей между собой, то для этого вам понадобятся так называемые «блошки» — небольшие саморезы (11 мм). Для устройства гипсокартонных перекрытий и монтажа листов на перегородки вам будут нужны ещё и саморезы по металлу длиной 25 мм.

К содержанию↑

Сооружаем каркас

Разобравшись, как используются профили, вы легко сможете сделать из них основу для гипсокартона. На первом этапе работ надо начертить прямые линии по всей длине стены, на потолке и на полу. Для контроля ровности вам понадобится уровень. Определите место будущей перегородки, сделайте метки сверху и снизу и при помощи малярного шнура отбейте линии.

Монтаж лучше начинать со стены: к ней прикручивается первый UW-профиль, длина которого должна быть на полсантиметра меньше, чем высота комнаты. Оставьте это пространство пустым у потолка, чтобы потом было легко вставить потолочный профиль в настенный и скрепить их. Дюбели для крепления основных профилей надо вбивать в стену на расстоянии не более 40 см друг от друга.

Устройство межкомнатных перегородок из гипсокартона часто предполагает наличие дверей, поэтому при укладке профиля на полу в месте проёма надо оставить пустое пространство. Проще всего положить один профиль, а нужный участок отрезать болгаркой. Рассчитывая его ширину, учтите размеры самого проёма, коробки для двери, зазоры у кромок и ещё дополнительные 0,5 сантиметра на случай неровностей.

Верхнюю часть дверей надо укрепить горизонтальной перемычкой, которую можно сделать из UW-профиля. Если проём будет посередине стены, сначала подвесьте к потолочной рейке два вертикальных CW-профиля на расстоянии, равном ширине двери, а потом вставьте в них горизонтальный UW-элемент и закрепите его саморезами.

После оформления дверного проёма можно устанавливать другие несущие CW-профили. Их принято располагать на расстоянии 40 см друг от друга, но лучше сделать его не больше 30 см, чтобы на каждый лист приходилось по 4 профиля – так конструкция будет более жёсткой, и устройство перегородок из ГКЛ будет надёжнее.

Если вы хотите сделать на стенке полки или нишу, заранее наметьте места, где они будут расположены, и укрепите там каркас. Это делается при помощи деревянных брусков и дополнительных профилей.

К содержанию↑

Устройство проводки для гипсокартонных перегородок

Один из плюсов стенок из ГКЛ состоит в том, что в них можно просто вмонтировать разные осветительные приборы: например, точечные лампы для ниши или проёма. Благодаря этому Ваша перегородка может получиться еще более привлекательной с точки зрения дизайна. О проводке для освещения надо заботиться заранее, а именно после монтажа каркаса и обшивки одной стороны стенки гипсокартоном. Кабели проводят внутрь конструкции в специальной гофротрубе, которая обеспечивает изоляцию. Их протягивают через отверстия для проводки в несущих профилях. Здесь надо обратить внимание на саморезы, потому что, вкручивая их, можно легко повредить провода. Если есть какая-то опасность их соприкосновения с гофротрубой, подрежьте саморезы или отодвиньте трубу подальше.

После этого можно заполнять пространство перегородки из гипсокартона звукоизоляционными материалами, например, минеральной ватой. Проводить такую работу лучше с респиратором и в перчатках. После укладки листов со второй стороны вата прижмёт проводку к первой зашитой стороне, и саморезы, которыми вы прикручиваете ГКЛ со второй стороны, уже не будут опасны для кабелей.

К содержанию↑

Зашивка листами гипсокартона и отделочные работы

Закрепляя листы, надо располагать их так, чтобы стыки приходились на середину несущих профилей. Саморезы следует утопить в гипсокартон на пару миллиметров, чтобы они были на одном уровне с остальной поверхностью. Устанавливая ГКЛ со второй стороны, обратите внимание, чтобы стыки лежали не на тех же профилях, что и стыки листов с первой стороны: так конструкция будет более жесткой.

Когда все листы нашиты, можно переходить к последнему этапу работ по монтажу перегородки – отделке. В первую очередь поверхность грунтуют и потом заделывают швы. Их проклеивают лентой-серпянкой, зашпаклевывают в несколько слоев и затирают наждачкой. Потом шпаклюют уже остальную поверхность, нанося сначала стартовую, а потом финишную шпаклевку. После высыхания смеси поверхность ошкуривают при помощи крупнозернистой терки, и потом её можно отделать по вашему вкусу: обоями, краской, плиткой и т.д.

Устройство и монтаж гипсокартонных перегородок на самом деле не самый сложный процесс, если следовать инструкциям и аккуратно выполнять все работы. Если же у вас есть вопросы или советы на основе вашего собственного опыта, оставьте их в комментариях к этой статье!

Автор статьи

25 лет

стаж отделочных работ 7 лет

Поделись статьей с друзьями:

ogipse.ru

видео-инструкция по монтажу своими руками, технология, цена, фото

На сегодняшний день самый популярный способ устройства межкомнатных перегородок – это монтаж гипсокартонных систем.

Пример перегородки из гипсокартона

И это совсем неудивительно:

• низкая себестоимость базовых материалов;
• высокая скорость проведения монтажных работ;
• относительная простота сборки, при желании все можно сделать своими руками и без помощников;
• множество вариантов дизайна;
• малый вес конструкций.

И стоит отметить, что кроме всех этих качеств, устройство гипсокартонных перегородок можно производить на самых разных объектах. Поговорим немного об этом.

Где и как могут применяться гипсокартонные перегородки

На самом деле все сферы применения перечислить, конечно, невозможно, но в основном такие перегородки делают:

1. в квартирах и частных домах;
2. в офисных зданиях и госучреждениях;
3. в развлекательных и торговых центрах;
4. в кафе и ночных клубах.

Перегородки с двойной обшивкой

Технология, когда каркас перегородки обшивается двумя слоями листов, может применяться в нескольких случаях.

Перегородка с двумя слоями гипсокартона

1. Когда нужно максимально повысить уровень звукоизоляции между помещениями. Например, это могут быть перегородки между помещениями в ночных клубах.
2. Когда нужно сделать очень жесткой плоскость стены. В качестве наглядного примера можно привести опять-таки дискотеки, ночные клубы, места с большой проходимостью людей.
3. Когда по тем или иным причинам невозможно сделать непосредственно каркас достаточно жестким. Обычно это обусловлено нехваткой профилей на конструкцию или использованием низкокачественного металла. Вот в таких случаях жесткость перегородки и достигается путем прикручивания дополнительных листов поверх основных.

Теперь рассмотрим классическую конструкцию.

Стандартные перегородки

Схема стандартной перегородки

Такие системы, по сути, представляют собой цельную стену без дополнительных усилений.

Устанавливать их можно в любых помещениях, однако стоит помнить о ряде важных моментов:

1. Если устройство перегородки из гипсокартона осуществляется в помещениях с повышенной влажностью, для обшивки каркаса следует применять только влагостойкие листы. (см. также статью Монтаж перегородок из гипсокартона – технология, перевернувшая наше представление)
2. Не следует пренебрегать правилами технологии. Обязательно прокладывайте минеральную вату внутрь каркаса между листами гипсокартона. Даже если утеплять ничего не нужно. Дело в том, что пустая конструкция создать не просто хорошо пропускать звуки между комнатами, но и слегка усиливать их. Вряд ли вам нужен такой эффект.
3. Если возле перегородки будет стоять печь, котел отопления или камин, обшивать каркас нужно огнейстойким гипсокартоном.

Перегородки с дверным проемом

Перегородка с усиленным проемом для двери

Это те же стандартные перегородки, только с вырезом для двери. (см. также статью Установка двери в гипсокартонную перегородку: практическое руководство)

Советы по обустройству своими руками:

Во-первых, если в конструкцию включена дверь, перегородка будет слегка вибрировать во время открывания. Чтобы это «слегка» не стало проблемой, нужно крепить металл между собой, к стенам, полу и потолку действительно хорошо, так как положено по требованиям технологии!

В противном случае все соединения конструкции будут постепенно расшатывать, а это уже грозит не просто вибрацией, а и постоянными неприятными звуками.

Во-вторых, по периметру двери нужно смонтировать дополнительное усиление. Делается это с помощью крепкого бруса, который вкладывается во внутренние стороны профиля по всему периметру двери. Именно к нему и нужно прикручивать межкомнатные двери. Будет крепко и надежно!

Теперь рассмотрим, что понадобится мастеру, чтобы произвести устройство гипсокартонной перегородки самостоятельно.

Необходимый инвентарь

Из расходных материалов, кроме гипсокартонных листов, нам понадобится:

• направляющий (маркируется CW) и несущий (UW) профиль для перегородок. На фото хорошо видно, как выглядят эти материалы;

Профиль для перегородок

• набор саморезов для монтажа гипсокартонных систем;
• минеральная вата в рулонах.

Что касается последнего пункта, на рынке можно найти и более плотную минеральную вату в листах. Эффект от нее в плане тепло- и звукоизоляции лучше, но и стоит она на порядок дороже. Да и как показывает практика, стандартной ваты в рулонах вполне достаточно для создания нормального изоляционного слоя.

Минеральная вата для перегородок

Совет! Будьте внимательны при покупке саморезов, пользуйтесь продукцией хороших производителей.

Теперь об инструменте:

• перфоратор и шуруповерт;
• болгарка и ножницы по металлу;
• набор отверток и молоток;
• угольник, правило с уровнем и строительная нить;
• карандаш и обивочный шнур с краской;
• рулетка;
• стремянка.

Совет: Если вам не подходит цена на электроинструмент, вы всегда можете сэкономить и взять его напрокат.

Итак, предположим, что для проведения работ у нас все есть, рассмотрим правила, которые содержит инструкция сборки.

Монтаж перегородки

В качестве наглядного примера рассмотрим стандартную цельную конструкцию «от стены до стены» без проемов, полок, ниш.

«Глухая» перегородка из гипсокартона

Прежде всего, нужно сделать разметку. На этом этапе нужно быть максимально терпеливым и внимательным, так как это тот самый случай, когда лучше «7 раз отмерить  и один — отрезать».

Начнем.

Разметка

1. Определяем точку, которая будет отправной для линии будущего каркаса.
2. Ставим отметку на потолке возле одной из стены комнаты.
3. Ставим отметку на потолке возле второй стены и с помощью обивочного шнура соединяем точки.
4. С помощью угольника проверяем, правильно ли мы провели линию.
5. При помощи отвеса и обивочного шнура переносим линию на пол.
6. Соединяем края верхней и нижней линии по стенам.

Пример разметки для перегородки

На этом разметка завершена, мы получили начерченный периметр будущей перегородки, вдоль которого и будем сейчас крепить направляющий профиль.

Сборка каркаса

1. Замеряем расстояние по полу и потолку от стены к стене, а также высоту каждой из стен.
2. В соответствии с полученными цифрами готовим профили нужного размера.
3. Приставляем их к плоскости, сверлим стены и прибиваем быстрым монтажом.

А вот теперь нужно подготовить метки для того, чтобы определить место вставки вертикальных стоек, профилей CW.

Делается это достаточно просто.

Ставим вдоль направляющего профиля по плоскости потолка отметки через каждые 60 см. С помощью отвеса дублируем их на горизонтальный профиль внизу каркаса. Вот ориентируясь именно на эти точки, мы и будем монтировать стоевые профили.

Отметки для вставки стоевого профиля

Почему именно 60 сантиметров?

Потому что листы мы будем приставлять к каркасу во всю их высоту и нам нужно, чтобы вдоль каждого края листа и его середины у нас была стойка, а ширина листа — 120 см.

Начнем монтировать стойки.

1. Относительно поставленных точек замеряем высоту возле каждой будущей стойки.
2. Отрезаем профиль нужной длины. Если высота потолка больше размера профиля, для скрепления стоек между собой в продаже существуют специальные переходники. Однако лучше использовать стойки большей длины (они бывают 3,4 и 6 м) и не применять переходники, чтобы у стоевых не было слабых точек.
3. Вставляем несущий профиль в пазы направляющих и соединяем их.
4. Подобным образом делаем вдоль всей направляющей линии.

Каркас почти готов. Почти, потому что понадобятся еще горизонтальные перемычки, которые нужно будет вставлять между стоевыми в тех местах, где листы гипсокартона будут соприкасаться.

Каркас для перегородки

Но можно поступить иначе и сразу прикрутить металл, а уже размер листов будем «подгонять» под перемычки.

Перемычки желательно расположить не только на границах листов, но и через каждые 50 см снизу вверх, так каркас будет жестче, и листы гарантированно не будут гнуться внутрь конструкции.

Процесс изготовления перемычек очень прост. По сути, это обычный кусок несущего профиля с небольшими «губами» на обоих концах. «Губа» нужна для того, чтобы несущий профиль удобно зашел в пазы перемычки и чтобы была точка, куда собственно и нужно вкручивать саморезы.

Нужно понимать, что в дальнейшем на перегородке будет крепиться. Если на ее плоскость планируется подвесить кондиционер или полки, нужно сделать еще одни дополнительные закладные перемычки из крепкого деревянного бруса.

Закладные для кондиционера

Сделали перемычки и прикрутили их?

Тогда приступим к последнему этапу сборки.

Обшивка каркаса

На самом деле это самый быстрый и простой этап. Принято считать, что сборка каркаса перегородки – это 75% от всей работы, все остальное — обшивка.

Как прикручивать листы к металлу мы объяснять не будем, а лучше поговорим о нескольких важных моментах, про которые нельзя забывать.

1. Перед обшивкой спланируйте, где будут располагаться выключатели и розетки, в соответствии с этим планом вложите внутрь каркаса кабель.
2. Минеральная вата закладывается только после того, как каркас зашит листами с одной стороны.

Минеральная вата в каркасе перегородки

3. Расходуйте на 1 лист именно столько саморезов, сколько положено по технологии. Как правило, вдоль середины каждого листа видно отметки, которые показывают, на каком расстоянии друг от друга должны располагаться саморезы (примерно через каждые 20 см).
4. Не забывайте вкручивать саморезы до конца, чтобы не было выступающих шляпок, во время шпаклевания плоскости это будет очень сильно мешать. Слишком «утапливать» саморезы в лист нельзя, так ломается кромка ГКЛ и соответственно нарушается прочность соединения.

После обшивки можно начинать шпаклевать поверхность. (см. также статью Финишная шпаклевка для гипсокартона – все основные моменты)

И тут тоже очень важно соблюдать несколько правил:

1. Необходимо очистить плоскость перегородки от пыли и тщательно погрунтовать гипсокартон. Для этого лучше всего подходит акриловый грунт.
2. Все швы нужно сначала обработать специальным клеем, который наносится на армирующую сетку.

Обработка швов на плоскости перегородки

3. Каждый последующий слой можно наносить только тогда, когда полностью (!) высох предыдущий.

Только так, соблюдая правила технологии и рекомендации бывалых мастеров, вы получите хороший и качественный результат.

Заключение

Надеемся, что вам понятна технология устройства гипсокартонных перегородок и все описанные ключевые моменты. Ну а если же все-таки какие-то моменты остались непонятными, рекомендуем просмотреть видео в конце статьи – это прекрасное дополнение к предоставленной инструкции.

Желаем вам удачного, качественного и, конечно, быстрого ремонта!

Фотогалерея

kursremonta.ru

Устройство стен из гипсокартона: подготовка и монтаж

В процессе обустройства жилого пространства часто возникает надобность дополнить его новой стеной. В качестве наиболее простого варианта для квартиры многоэтажного дома станет использование гипсокартона, установленного на систему каркаса, в основе которого стальные профили. Устройство предполагает использование направляющих и саморезов, которые обеспечивают качественный крепеж.

Схема устройства стены из гипсокартона.

Подготовка перед началом формирования каркаса

Устройство перегородки, ширина которой варьируется в пределах от 50 до 100 мм, предполагает использование профилей исключительно CW и UW, тогда как установка стен с более внушительной толщиной предусматривает применение CD и UD, при этом фиксируется на каждую сторону двух параллельно расположенных направляющих. Для того чтобы зафиксировать профиль в каркас, следует использовать прямой подвес и универсальный соединитель. Сопрягать составляющие необходимо саморезами-блошками и саморезами по металлу, предназначенными для фиксации ГКЛ. При установке каркаса к главным стенам следует применять пластиковые дюбели с ударными саморезами.

Схема межосевого расстояния несущих и основных профилей для гипсокартона.

Принцип устройства стен предполагает применение гипсокартона, толщина которого равна 12,5 мм, выбирать следует тот материал, который имеет внушительную фаску по бокам. Если работы предполагается вести в пространстве кухни или ванной, приобрести необходимо влагостойкие полотна. Отличаются они зеленым оттенком.

Для проведения работ по обустройству стен необходимо подготовить:

• дюбели;
• саморезы;
• гипсокартон;
• профили;
• брус;
• уплотнительную ленту;
• минвату;
• стальной уголок;
• рулетку;
• уровень;
• правило;
• веревку;
• отвес;
• леску;
• шуруповерт;
• перфоратор;
• ножницы для работы по металлу;
• нож;
• терку для гипсокартона.

Вернуться к оглавлению

Монтаж системы каркаса стены

Процесс устройства гипсокартонных стен предполагает предварительную подготовку. Пол следует укрыть стяжкой, стены — оштукатурить.

В примере будут взяты за основу профили UW, CW. На поверхности пола необходимо сделать разметку будущей стены. К отметке для установки профиля нужно добавить следующие толщины: ГКЛ, шпаклевочный слой и финишная отделка. Линию, изображенную на полу, допустимо перенести на потолок и стены. Для чего рекомендуется пользоваться грузом на леске.

Схема крепления металлического каркаса под гипсокартон.

Все профили крепятся с применением уплотнительной ленты. Первыми должны быть зафиксированы направляющие профили UW на поверхности пола и потолка. Их установка ведется дюбелями и ударными саморезами, удалять которые необходимо на 0,5 м. Обязательно следует установить их и по краям. По краям направляющих следует монтировать опорные стойки, в основе которых CW-профиль. Помимо этого, стойки должны располагаться в местах, где предполагается формировать проемы. Профили предпочтительнее крепить первоначально на нижней направляющей.

Они должны быть обращены лицевой поверхностью во внутреннее пространство проема. Стойки и направляющие между собой крепятся саморезами-блошками. Опорные профили по периметру проемов должны быть усилены деревянными брусками, устанавливаемыми внутрь профиля, их фиксация производится саморезами.

На следующем этапе обустройства стен можно приступать к монтажу по длине каркаса опорных CW-образных профилей, располагать их необходимо вертикально. Первый элемент от прилегающей стены должен быть удален на 550 мм, все последующие удаляются на 600 мм, измерение необходимо производить от центральной точки элементов.

Для обозначения верхнего уровня проема двери и горизонтальных граней окон следует использовать направляющий UW-образный профиль.

Вернуться к оглавлению

Подготовка листов гипсокартона

Схема крепления гипсокартонного листа к каркасу.

При фиксации гипсокартона в высоту, как правило, оказывается недостаточно одного листа, это предполагает добавление небольших полос материала. Стартовый лист, монтируемый впритык к поверхности соседней стены, предстоит избавить от фаски, расположенной сбоку. Для чего по длине полотна с одной стороны следует обрезать полосу шириной в 50 мм. Применять для этого можно строительный нож. Перед этим полотно гипсокартона располагается на ровном основании. В том месте, где следует сделать надрез, карандашом нужно провести линию, надрезав верхний слой материала. Затем облицовку нужно сместить на край рабочей поверхности и аккуратно сломать. Теперь гипсокартон необходимо перевернуть на исходную позицию, согнув его. С оборотной стороны картон должен быть не до конца надрезан, после чего полотно можно будет окончательно сломать.

Стены на этапе крепления материала должны формироваться с зазором, поможет обустроить его скос-фаска на краю листа. Для этого на обрезном краю необходимо сделать срез в 22,5°. Применить для проведения такого рода работ можно специальный рубанок, предназначенный для гипсокартона. Фаской предстоит снабдить лист в тех местах, где к нему станут прилегать другие листы, расположенные выше или ниже.

Вернуться к оглавлению

Установка полотен гипсокартона

При формировании стен из гипсокартона на этапе фиксации полотен к системе каркаса следует использовать саморезы 3,5х35 мм. Первоначально нужно зафиксировать края полотна, после укрепить лист в остальных частях. Для этого следует использовать маркировку позиций установки шурупов через 250 мм. Саморезы следует утапливать так, чтобы шляпки не были видны над поверхностью.

Схема правильной стыковки листов гипсокартона.

При формировании ГКЛ перегородки листы нужно фиксировать, удаляя крепеж с шагом в 10-15 мм от поверхности пола. Это требуется для гарантии целостности системы в процессе эксплуатации. После того как гипсокартон будет укреплен в первом ряду, следует замерить образовавшееся расстояние до основания потолка, это позволит правильно раскроить материал. Последующие полотна должны быть монтированы целыми без фаски и в шахматном порядке. То есть после того как был установлен первый ряд, целое полотно следует монтировать под потолок, тогда как подрезанный элемент будет крепиться снизу. Так обшивается одна сторона стены.

Перед тем как приступать к обшивке второй стороны, следует осуществить укладку коммуникаций. Провода должны быть вмонтированы в гофрированную трубу. На этом же этапе следует при необходимости уложить в полое пространство звукоизолятор. Предпочтительнее по причине удобства использовать материал в рулонном исполнении, ширина его может быть равна 600 или 1200 мм. В случае с последним вариантом его необходимо раскроить вдоль. Вату следует проложить между стоечными профилями, не образуя зазоров. Дополнительно фиксировать материал нет необходимости. Для повышения надежности допустимо установить элементы на основе деревянного бруса по ширине перегородки. В любом случае необходимо обеспечить хорошую вентиляцию внутреннего пространства методом установки распорок.

Теперь гипсокартон можно укреплять на вторую поверхность стен. Завершение этого процесса указывает на необходимость заполнения торцевых поверхностей. Между полотнами гипсокартона есть расстояние, равное 100 мм, которое было сформировано фасками. Поверхность стен ввиду этого обстоятельства нужно выровнять, чтобы проведение финишной отделки прошло без особых трудностей. На стыки необходимо наклеить монтажную сетку серпянку, сравняв с общей поверхностью стены, нанеся на стену слой стартовой шпаклевки. После наступает черед работы с финишной шпаклевкой, которая позволит справиться с выравниванием всех мест установки крепежа, что в особенности относится к случаю, когда поверхность предполагается покрывать краской или обклеивать бумажными обоями. В завершение поверхность обрабатывается абразивным материалом и теркой, что окончательно позволит выровнять шпаклевку. После стену можно считать готовой для проведения облицовочных работ любым материалом.

moyagostinaya.ru

Устройство перегородок из гипсокартона

В настоящее время гипсокартонные перегородки приобрели широкую популярность и снискали любовь как строителей, так и простых потребителей. Дело в том, что такая конструкция имеет множество достоинств. Во-первых, готовая перегородка отличается ровной поверхностью, что позволяет сразу после ее монтажа использовать различные варианты отделки: краску, обои или иные материалы. Во-вторых, гипсокартонные листы обладают хорошими эксплуатационными характеристиками, в частности, они являются паропроницаемыми. Это позволяет им создавать наиболее оптимальный микроклимат в жилом помещении. Кроме того, перегородки из гипсокартона безопасны при пожаре, так как достаточно огнестойкие. Возможность монтировать перегородки практически любой конфигурации также является несомненным достоинством этого материала.

Конструкция такой перегородки может быть различной. Так, обшивка металлического каркаса может быть однослойной или двухслойной. Толщина используемых для создания каркаса профилей также может быть различной.

Говоря про устройство перегородок из гипсокартона, следует определить основные их элементы. К ним относятся непосредственно гипсокартонные листы, металлический каркас из профилей (стоечных, направляющих, угловых) и изоляционные материалы.

Гипсокартонные листы (ГКЛ) часто называют гипсовыми панелями или сухой штукатуркой. Основным их предназначением является изготовление подвесных потолков, различных типов перегородок и облицовка стен.

[include id=»1″ title=»Реклама в тексте»]

Строение этого отделочного материала достаточно простое: он состоит из сердечника, выполненного из гипса, и  картона для облицовки. Сердечник чаще всего изготавливается из гипса марки Г-4, который характеризуется всеми свойствами, необходимыми для строительства и отделочных работ. ГКЛ, изготовленный на основе данного гипса, способствует поглощению из воздуха излишней влаги, а при ее недостатке – ее выделению. Таким образом, гипсокартон по праву можно считать «дышащим» материалом.

Строение ГКЛ

Готовый гипсовый сердечник покрывается облицовочным картоном. Качественное сцепление этих двух материалов осуществляется с помощью специальных клеящих добавок. Картон – это своеобразный каркас листа гипсокартона, который, кроме всего прочего, является еще и рабочей поверхностью для отделочных работ.

На сегодняшний день существует несколько различных модификаций ГКЛ, каждая из которых отвечает необходимым требованиям в тех или иных условиях эксплуатации. Так можно выделить:

• ГКЛВ. Это гипсокартон, используемый в помещениях с высокой степенью влажности. Такие листы подлежат специальной обработке различными гидроизоляционными составами и антисептиками.
• ГКЛО идеально подходит для тех помещений, где довольно велика вероятность возгорания. При изготовлении такого гипсокартона применяются определенные добавки, повышающие огнестойкость.
• ГКП – комбинированные листы гипсокартона.

Основа гипсокартонной перегородки – это ее металлический каркас. Его монтаж осуществляется из нескольких видов профилей, каждый из которых отличается определенными функциональными нагрузками. Для изготовления профилей, как правило, используется стальная лента. Ее толщина может варьироваться от 0,55 мм до 0,8 мм. Производятся профили путем холодной прокатки.

Металлический каркас гипсокартонной перегородки

Защиту профилей от негативных воздействий окружающей среды обеспечивает их оцинковка. Нормальная воздушная среда способствует образованию углекислого цинка на поверхности профиля. Слой цинка защищает профиль от распространения процесса окисления. Эффективность такого защитного покрытия обуславливается довольно прочным сцеплением цинка и стальной поверхности.

Несомненно, металлический каркас должен быть достаточно прочным, чтобы выдерживать не только собственный вес, но и вес листов гипсокартона, будущего отделочного материала и возможных навесных элементов, например, часов или картин. Обеспечить высокую степень прочности используемых профилей помогают ребра жесткости, имеющие место на плоскости профиля. Внешне они напоминают гофры, расположенные вдоль.

Профили могут быть:

• стоечными;
• направляющими;
• угловыми.

Направляющие профили (ПН) для перегородки из гипсокартона ↑

Направляющие профили представляют собой один из основных элементов каркаса для перегородки. Они имеют специальное сечение в виде швеллера. Основным предназначением таких профилей является создание направляющей основы для стоечных аналогов. Кроме того, профили направляющие могут играть роль перемычек, расположенных между стоечными профилями. Данная необходимость может возникнуть, например, при установке дверных коробок в перегородке.

В каждом направляющем профиле имеются специальные отверстия для дюбелей, с помощью которых каркас крепится к основанию. При желании могут быть просверлены дополнительные отверстия.

Направляющий профиль (ПН) для перегородки из гипсокартона

Стоечные профили ↑

Кроме профилей направляющих, устройство гипсокартонных перегородок предполагает наличие профилей стоечных (ПС), которые  также имеют сечение наподобие швеллера. Используются они для создания вертикально расположенных стоек металлического каркаса гипсокартонной перегородки. Эти стойки предназначены для надежного закрепления на них листов гипсокартона.

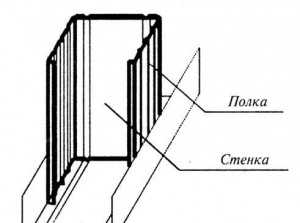

К центральной части стоечного профиля, которая называется «спинка», под углом в 90˚ загибается две полки. Их ширина составляет 0,5 см. Стоит отметить, что она номинальная, так как реальная ее ширина равняется примерно 0,48 см. Такая конфигурация профиля позволяет обеспечить достаточно надежное и прочное сцепление двух профилей – направляющего и стоечного. Указанная ширина полок способствует точному попаданию шурупа в отверстие. Особенно большое значение это имеет при облицовке каркаса в два слоя гипсокартона.

[include id=»2″ title=»Реклама в тексте»]

Кроме того, полки стоечного профиля отличаются наличием продольных канавок, как правило, в количестве трех штук. Средняя канавка является своеобразным указателем места, где стыкуются листы гипсокартона. Боковые канавки центруют используемые шурупы. При монтаже металлической перегородки может возникнуть необходимость прокладки тех или иных инженерных коммуникаций. Для этих целей в спинке профиля имеются специальные отверстия. Как правило, они являются спаренными, а их диаметр составляет около 33 мм.  Установка стоечных профилей осуществляется непосредственно в профили направляющие. Для качественного их соединения чаще всего используются шурупы.

Стоечный профиль для металлического каркаса

Угловые профили для устройства стыков перегородки ↑

Угловые стыки при монтаже перегородки являются достаточно уязвимыми местами. Для их устройства чаще всего используются гипсокартонные листы с прямой кромкой. Однако у такого решения имеется один недостаток — происходит увеличение вероятности того, что возникнет механическое повреждение перегородки в процессе ее непосредственной эксплуатации. Во избежание такого нежелательного последствия принято использовать угловые профили (ПУ).

Преимуществом углового профиля является то, что он достаточно плотно прилегает к углу перегородки в 90˚. Сцепление между гипсокартонным листом и металлическим профилем осуществляется с помощью шпаклевки, которой заполняются имеющиеся в полке профиля отверстия. Если выполненная из гипсокартонных листов поверхность является криволинейной, то применяются арочные профили, радиус изгиба которых может варьироваться.

Угловой профиль перегородки из гипсокартона

Зачастую в перегородках из гипсокартона предусматривается звуко- и теплоизоляция. Самым распространенным для этого изоляционным материалом является пенополистирол, однако альтернативой ему может стать минеральная вата.

Особая популярность пенополистирола обусловлена его эксплуатационными качествами. Дело в том, что он отличается устойчивой структурой в широком диапазоне температур. На него не оказывают негативного воздействия различные химические вещества. Кроме того, пенополистирол не создает благоприятной среды для размножения бактерий и грибков плесени.

Пенополистирол для звуко- и теплоизоляции гипсокартонной перегородки

Таким образом, перегородка из гипсокартонных листов  включает в себя ряд конструктивных элементов, каждый из которых имеет свое предназначение. Знание их особенностей позволяет достаточно грамотно подойти к вопросу обустройства перегородки, избежать наиболее распространенных ошибок при ее монтаже и получить качественный результат.

strmnt.com
