Арматура А3: характеристики, вес, диаметр
СодержаниеПод арматурой класса А3 принято понимать изделия, которые относятся к сортовому прокату. За счет своей многофункциональности, такое изделие получило распространение на строительных объектах по всему миру.

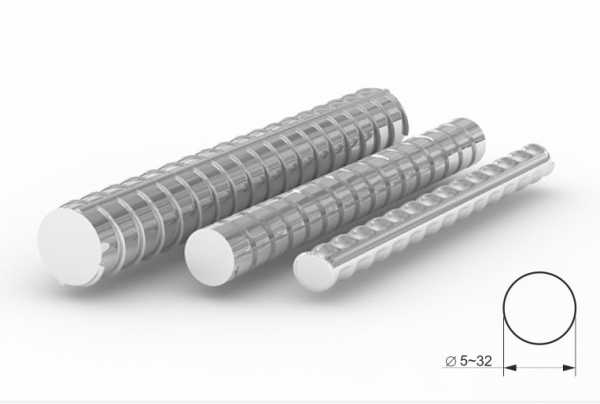

Стержень арматуры
Арматура А3 может быть использована для производства всех возможных видов ж/б конструкций с целью усилить прочность бетона. Применяя такую арматурную сталь допустимо армирование обычных и преднапряженных железобетонных изделий.
Основные характеристики арматуры А3
Арматура АIII (по старому способу обозначения – арматура А400С) изготавливается из марок таких легированных низкоуглеродистых сталей как: 35ГС и 25Г2С. По требованию заказчика может быть выполнена из гладкого или периодического профиля (рифленая), с левым и правым заходами.
Гладкий профиль не имеет никаких засечек или выступов на поверхности арматуры. Характеристики периодического профиля предполагают два ребра, а также имеется рифленая поверхность из поперечных выступов

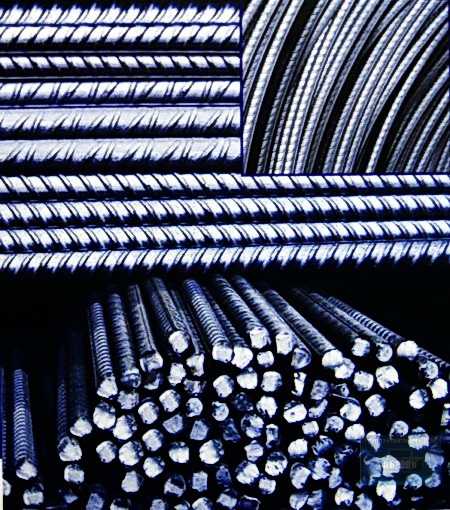

Арматура марки А3
Отличия максимального и минимального диаметра сечения, не должны быть больше суммы предельных отклонений диаметра в положительном и отрицательном варианте. Технические характеристики такого стержня А3 предполагают расчетное сопротивление (RS) в 365 МПа.
Читайте также: чем отличается и где применяется стеклопластиковая арматура?
Для сравнения, RS в арматуре А2 (или же А300), составляет всего лишь 280 МПа. Но RS прутка А3 существенно меньше, чем у более прочного класса A4. RS у него равен 510 МПа.
Бухта арматуры А3
В зависимости от диаметра изделия, может поставляться в мотках и бухтах. Если диаметр не превышает 10мм, то её фасуют в бухты, во избежание перегибов. Диаметр 12 мм и больше выпускается в прутках (стержнях), длина которых составляет от 6 до 12 метров, при соблюдении следующих условий:- мерная длина;
- мерная длина, с наличием отрезков не более 15% от веса всей партии;
- немерная длина, присутствие стержней 3-6 метра, вес которых не более 7% от всей партии.
Стержни не должны искривляться на более чем 0,6% от общей длины.
к меню ↑
Как выглядит арматура А3 на складах? (видео)
к меню ↑
Таблица соответствия диаметра массе погонного метра
Таблица ниже рассматривает расчеты площади поперечного сечения и веса погонного метра для самых распространенных диаметров сортамента арматуры А3 рифленая. Таблица принимает расчёты за норму плотности стали равной 7.85 кг/дм
Читайте также: описание фонтанной арматуры, обзор устройства и сфера применения.
Указанные технические характеристики действительны для стержня не подвергающегося давлению и температурой 20 градусов. Теоретически, вес одной бухты может достигать 1,7 тонны.
Данные таковы:
| Диаметр профиля | Площадь поперечного сечения, см. | Теоретический вес профиля, кг |
| Арматура А3 6 мм | 0, 283 | 0,22 для погонного метра |
| Арматура А3 8 мм | 0,503 | 0,4 для погонного метра |
| Арматура А3 10 мм | 0,785 | 0,62 для погонного метра |
| Арматура А3 12мм | 1,131 | 0,89 для погонного метра |
| Арматура А3 14 мм | 1,54 | 1,21 для погонного метра |
| Арматура А3 16 мм | 2,01 | 1,58 для погонного метра |
| Арматура А3 20 мм | 3,14 | 2,47 для погонного метра |
к меню ↑
data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>
Специализированная арматура А3 35ГС
Арматура А3 35ГС изготовлена с круглым сечением стального профиля, также имеется рифленая поверхность. Арматура 35ГС производится из низколегированной стали конструкционного типа для сварных конструкций.
Сортамент такого стального изделия предполагает диаметр от 6 до 36 мм. Длина стального стержня, согласно требованиям ГОСТ, может достигать 11,7 метра. Впрочем, при особом заказе, возможно производство прутка с большей длиной.
Читайте также: обзор арматуры марки А1, список параметров и особенностей.
Арматура 35ГС рифленая используется для придания особой жесткости и увеличению сцепления с бетоном, в сравнении с вариантами гладкого профиля. Кроме того, может применяться для укладки дорожного покрытия и армирования бетонных плит на дороге. Стержень марки 35ГС содержит в своем составе марганец: это придает морозостойкие свойства бетону и позволяет применение изделий в условиях пониженных температур.
Арматура 35ГС
Если армирующий стержень расположен продольно, то его функцией будет регулирование растягивающего напряжения. Поперечная установка обеспечивает сцепку и связывание сжатой зоны бетона. Как в первом, так и во втором случае арматура 35ГС дополнительно понижает риск появления наклонных трещин.
Недостаток такой арматуры проявляется в том, что её сваривание дуговой ручной сваркой не допускается. А вот арматура 25Г2С дает возможность без колебаний применять ручную дуговую сварку. Арматура А3 25Г2С также имеет повышенное содержание марганца.
к меню ↑
Класс арматуры А500С
Выпуск арматуры 500С происходит в термически упрочненном варианте, применяется горячекатание, а также микролегирование. Может быть изготовлена и холоднодеформированным способом. Стальные стержни изготавливаются преимущественно из углеродистой стали конструкционного типа, марка – СТ3ПС.
Применение технологии ТМУ позволяет изготавливать арматурную сталь, в составе которой значительно меньшее количество легирующих элементах, чем в стали класса А400 и класса А300 (про классы арматуры можно почитать отдельно). За счет этого становится возможным применять дуговую сварку без дефектов выходного продукта.
Рифленая арматура класса 500С имеет серповидные выступы, которые не пересекаются с продольными ребрами. Такой профиль способствует образованию новых пластинчатых и прочностных свойств стали, а также исключает концентрацию напряжений в местах пересечения ребер и выступов.
Арматура А500С
Унифицированный класс А500С предполагает химический состав стали с содержанием углерода не более чем 0,22%, а углеродный эквивалент не должен превышать 0,5%. А500С расходует металлопрокат
За счет этих характеристик, допускается применение А500С рифленая вместо арматуры более низкого класса. Относительно небольшое количество углерода в стали вместе с термической обработкой и повышенной пластичностью существенно улучшает свариваемость и долговечность арматуры.
к меню ↑
Основные отличия между А3 и А500С
Вопреки распространенному мнению о тождественности классов А3 и А500С, они имеют существенные отличия.
В первую очередь это показатель свариваемости. Низкое содержание углерода в стали А500С обеспечивает хорошие результаты сварки. Углеродистый армированный пруток А3 был создан еще в 50-ых годах прошлого века. Содержание в ней углерода в количестве 0,2-0,37% накладывает определенные запреты на некоторые виды сварки. При отсутствии надлежащего контроля за выполнением сварочных работ, использование арматуры класса А3 несет угрозу для возводимых объектов.
Сортамент предполагает предел текучести у арматуры А500С, равный 500Н/мм2 экономит затраты производства и вес конструкции, и отличается от значения в 400Н/мм2 у арматуры А3. В целом можно выделить такие различия на поверхности изделий:
- профиль. Серповидный у А500С и кольцевой у А3;
- выступы. Серповидные выступы арматуры А500С не соприкасаются с ребрами. Выступы у А3 касаются продольных ребер;
- шаг ребер. У А500С он меньше, чем у А3.
armaturniy.ru
Сортамент арматуры А3 и её характеристики
Большинство строительных работ в мире требует к использованию арматуру в том или ином виде. В строительстве прутки арматуры применяются для усиления железобетонных конструкций, благодаря чему, ж/б изделия имеют свойство долговечности и, что немаловажно, прочности.
Также арматура нашла себя в строительстве трубопроводов. К примеру, при возведении каркасов для дюкеров используется арматура 35ГС. Её выбирают из-за высокой устойчивости к коррозии. Строительная арматура делится на такие типы профилей:
- гладкая;
- периодическая.
Также она разделяется на 3 вида:
- распределительная;
- рабочая, используемая в ЖБИ в соответствии с требуемыми расчётами;
- монтажная.
Ещё прутки арматуры используются как связующие, опорные и несущие элементы.
Характеристики арматуры А3
Такой тип стержней изготавливается из закаленной и низкоуглеродистой стали. Если арматура произведена из термоупрочненной стали, то ей присваивается маркировка А500. Также есть методы холоднокатаного изготовления, такие изделия маркируются аббревиатурой B500C. Чаще всего данный вид прутков служит для заложения фундамента.
Производители наносят на арматуру маркировку относительно сведений о химических и физических свойствах изделия. Чтобы определить основные характеристики прутков, на них наносят специальную краску, а именно на торцы или хвосты. Для примера, концы стержней А3 и Ат4 красят в красный цвет, а желтым покрывают арматуру Ат3.
Сортамент арматуры А3 в таблице
Понятие сортамент подразумевает состав металлопроката по профилям, типам, размерам и маркам. Это общепринятое определение в металлургической промышленности, в отличии от понятия «ассортимент». В вышеприведенной таблице указаны все необходимые данные. Сортамент арматуры А3 включает наличие информации о площади сечения, диаметре стержня и весе погонного метра. Данные регулируются ГОСТами и погрешность может составлять до 10% по причине разного рода оборудования, применяемого при производстве арматуры.
За последнее время, арматура А500 стала вытеснять с рынка А400. Причиной этого является плохая свариваемость последней. Сталь 35ГС, которая используется при создании прутков А400 не подходит для электродуговой сварки внахлест. Таким образом, уязвимое место соединения делает сварку нецелесообразной, что в свою очередь влияет на аварийность конструкции из такой арматуры.
Если вам нужна арматура в Москве, то свяжитесь с нами с помощью контактов, указанных на сайте. Также предлагаем ознакомиться с реальными отзывами наших клиентов.
Другая полезная информация
metavto.ru
Таблица арматуры. Санкт-Петербург
Таблица арматуры
Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.
Характеристики арматуры
Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.
Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:
| Номинальный диаметр, мм | Площадь поперечного сечения, см2 | Масса1 м | |
| теоретическая, кг | допускаемое отклонение, проц. | ||
| 6 | 0,283 | 0,222 | +10 |
| 7 | 0,385 | 0,302 | -9 |
| 8 | 0,503 | 0,395 | |
| 10 | 0,785 | 0,617 | +5,5 |
| 12 | 1,131 | 0,888 | -7 |
| 14 | 1,54 | 1,21 | +4 |
| 16 | 2,01 | 1,58 | -6 |
| 18 | 2,64 | 2 | +3,5 |
| 20 | 3,14 | 2,47 | -5,5 |
| 22 | 3,80 | 2,98 | +3 |
| 25 | 4,91 | 3,85 | -5 |
| 28 | 6,16 | 4,83 | +3 |
| 32 | 8,04 | 6,31 | -5 |
| 36 | 10,18 | 7,99 | |
| 40 | 12,58 | 9,87 | |
| 45 | 15,90 | 12,48 | |
| 50 | 19,63 | 15,41 | +2 |
| 55 | 23,76 | 18,65 | -4 |
| 60 | 28,27 | 22,19 | |
| 70 | 38,48 | 30,21 | |
| 80 | 50,27 | 39,46 | |
Арматурная проволока
| Номинальный диаметр, мм | Расчетная площадь поперечного сечения,мм2 | Теоретическая масса I м, кг, классов | Номинальный диаметр, мм | Расчетная площадь поперечного сечения, мм2 | Теоретическая масса I м, кг, классов В — II, Bp-II | |
| В-I, B-II, Bp-II | Bp-I | |||||
| 3 | 7,06 | 0,056 | 0,052 | 6 | 28,3 | 0,222 |
| 4 | 12,56 | 0,099 | 0,092 | 7 | 38,5 | 0,302 |
| 5 | 19,63 | 0,154 | 0,144 | 8 | 50,3 | 0,395 |
Арматурные канаты
| Класс | Диаметр, мм | Расчетная площадь поперечного сечения, см2 | Расчетная масса1 м, кг при шаге свивки | |||
| условный | Номинальный, Д | |||||
| 10Д | 16Д | |||||
| К-7 | 4,5 | 4,65 | 0,127 | 0,102 | 0,100 | |
| 6 | 6,20 | 0,227 | 0,181 | 0,173 | ||
| 7,5 | 7,75 | 0,354 | 0,283 | 0,279 | ||
| 9 | 9,30 | 0,510 | 0,407 | 0,402 | ||
| 12 | 12,40 | 0,906 | 0,724 | 0,714 | ||
| 15 | 12,50 | 1,416 | 1,132 | 1,116 | ||
| Класс | Номинальный диаметр, мм | Расчетная площадь поперечного сечения, см2 | Теоретическая масса1 м, кг |
| К-19 | 14 | 1,287 | 1,020 |
| К-2*7 | 18 | 1,019 | 1,801 |
| К-2*7 | 25 | 1,812 | 1,428 |
| К3*7 | 10 | 0,381 | 0,299 |
| К3*7 | 13 | 0,678 | 0,583 |
| КЗ*7 | 16,5 | 1,062 | 0,825 |
| К3*7 | 20 | 1,527 | 1,209 |
| КЗ* 19 | 16,5 | 1,031 | 0,795 |
| КЗ* 19 | 22 | 1,809 | 1,419 |
Необходимо иметь представление о документах, определяющих характеристики арматуры:
| Вид арматуры и документы, регламентирующие качество | Класс | Диаметры арматуры, в мм | |||||||||||||||||||||
3 | 4 | 4,5 | 5 | 6 | 7 | 7,5 | 8 | 9 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | ||
| Стержневая горячекатаная гладкая, ГОСТ 5781-75 | A-I | + | + | + | + | + | + | + | + | ||||||||||||||
| Стержневая горячекатаная периодического профиля,ГОСТ 5781-75 | A-II | + | + | + | + | + | + | + | + | + | + | — | — | ||||||||||
| A-III, Ат-Ш | + | — | + | + | + | + | + | + | + | + | + | + | + | + | + | ||||||||
| A-IIIb | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| ГОСТ 5.1459-72 * | A-IV, ?т-IVc | + | + | + | + | + | 0 | 0 | 0 | 0 | 0 | ||||||||||||
| Стержневая термически упрочненная периодического профиля ГОСТ 10884-81 | A-IV | — | — | — | — | — | — | — | — | — | — | ||||||||||||
| A-V, ?т-V | + | + | + | + | + | + | 0 | 0 | 0 | ||||||||||||||
| A-V, ?т-VI | + | + | + | + | + | 0 | 0 | 0 | 0 | 0 | |||||||||||||
| Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80 | B-I | — | — | — | |||||||||||||||||||
| То же, периодического профиля ГОСТ 6727-80 | Bp-I | + | + | + | |||||||||||||||||||
| Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81 | B-II | — | + | + | + | 0 | 0 | ||||||||||||||||
| То же, периодического профиля ГОСТ 7348-81 | Bp-II | 0 | 0 | 0 | |||||||||||||||||||
| Арматурные канаты ГОСТ13840-68 * | К-7 | + | + | + | + | ||||||||||||||||||
| Арматурные канаты ГОСТ 13840-68* | К-19 | 0 | |||||||||||||||||||||
Условные обозначения: + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.
Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.
Важно знать фактический вес арматуры определенного диаметра:

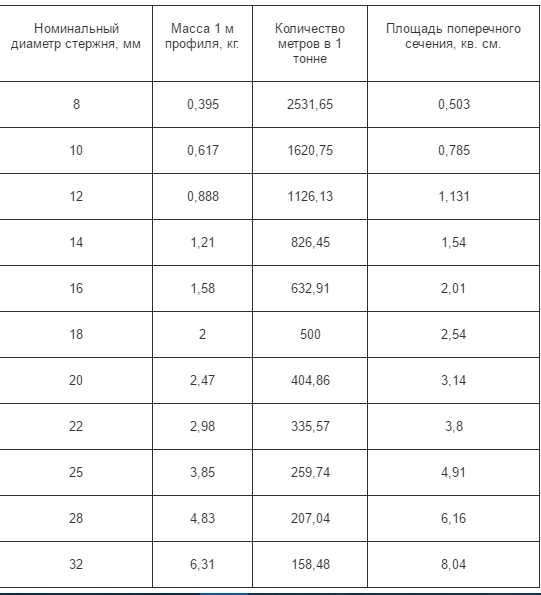

Таблица веса арматуры
| Номер профиля (номинальный диаметр) | Вес, кг/м |
| 6 | 0,222 |
| 8 | 0,395 |
| 10 | 0,617 |
| 12 | 0,888 |
| 14 | 1,210 |
| 16 | 1,580 |
| 18 | 2,000 |
| 20 | 2,470 |
| 22 | 2,980 |
| 25 | 3,850 |
| 28 | 4,830 |
| 32 | 6,310 |
| 36 | 7,990 |
| 40 | 9,870 |
| 45 | 12,480 |
| 50 | 15,410 |
Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.
Область применения арматуры
Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.
Любая арматура на выгодных условиях
Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.
Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!
