Опытные мастера и проектировщики кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается наиболее совершенной и одновременно сложной в изготовлении. Ее основа была придумана и реализована лет триста назад в условиях очень влажного и снежного климата побережья Балтийского моря, что наложило определенный отпечаток на устройство каркаса полувальмовой крыши.

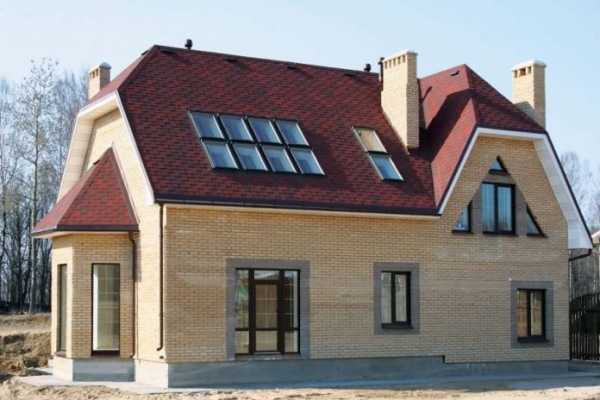

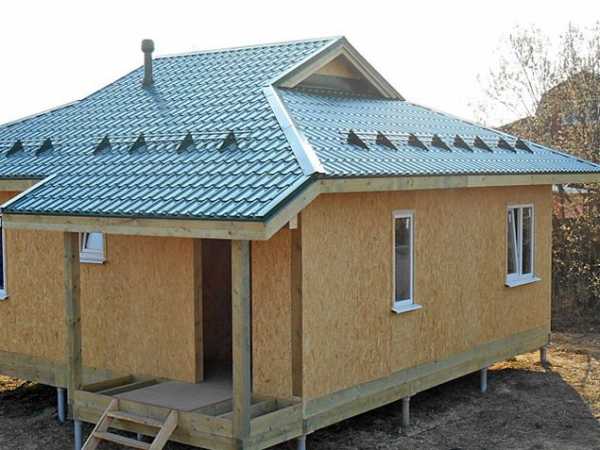

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

• Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;

• Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.


В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

• Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
• Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры.

Важно! Полувальмы достаточно эффективно отражают напора ветра.

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

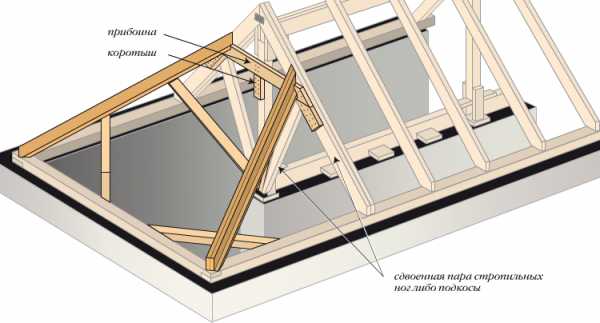

Схема стропильной системы полувальмовой крыши

В самом простом варианте конструкция кровли с половинками вальм, пристроенных к стропильному каркасу, напоминает четырехскатную схему.

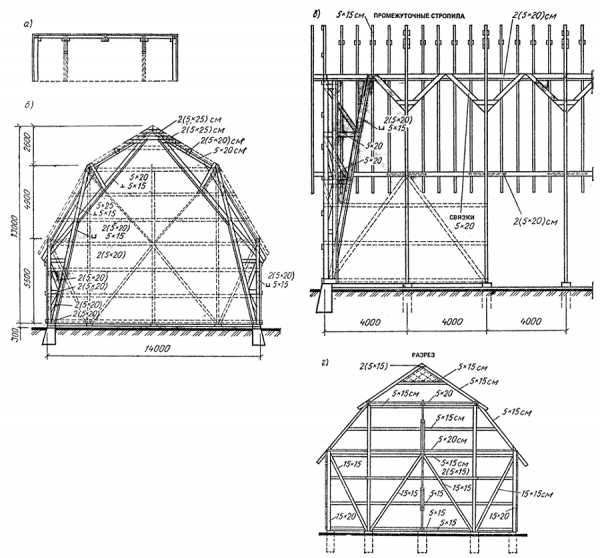

Например, если посмотреть чертеж полувальмовой крыши с нижним расположением полувальм, то становится понятным, как формируется опорная система стропильных балок:

• Стропила полувальмовой крыши делятся на две группы — рядовые и вальмовые. Первые укладываются на боковых скатах кровли, из вторых формируют половинки вальм;
• Центральная часть стропильного каркаса составляется таким же способом, как и в случае обычной двухскатной крыши, длина конька составляет примерно 2/3 расстояния между боковыми стенами;
• Форму и высоту наклона будущего полувальмового ската формируют вальмовыми стропилами;
• Полувальмы набираются из наслонных стропил, которые в основании упираются в мауэрлат, а верхней полкой на поперечный ригель с вкладышем.

Для схем с верхним расположением полувальм стропильная система формируется за счет вальмовых балок, установленных между коньком и горизонтальной ригельной балкой.

В этом случае фронтонные свесы удлиняют на расстояние, равное шагу рядовых стропил.

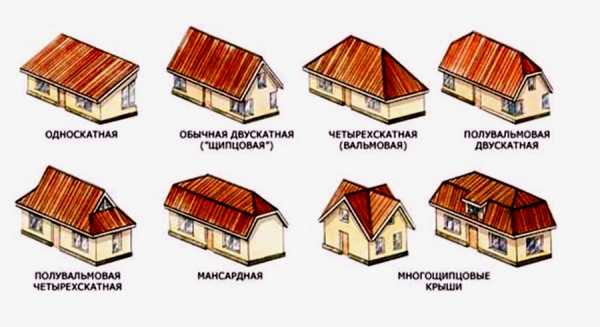

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

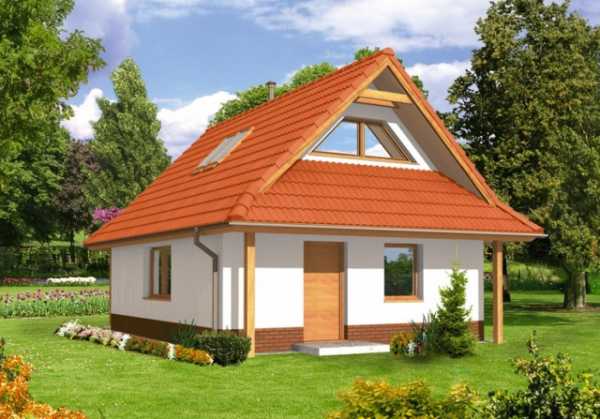

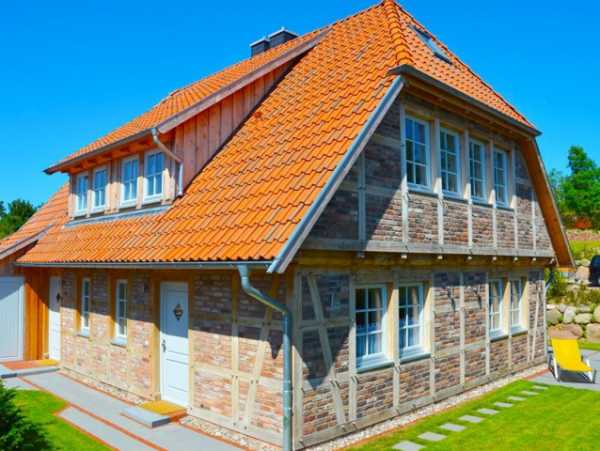

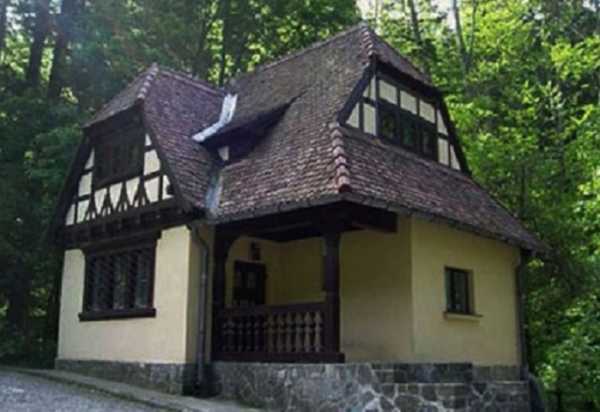

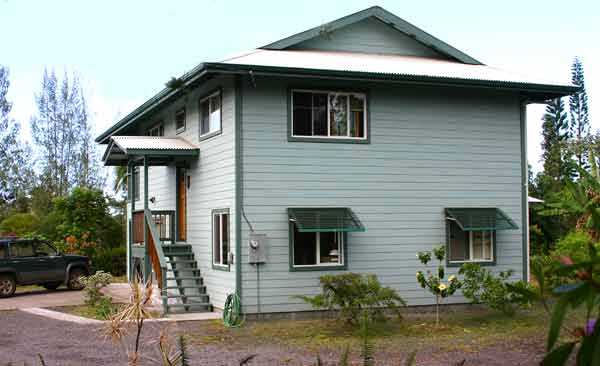

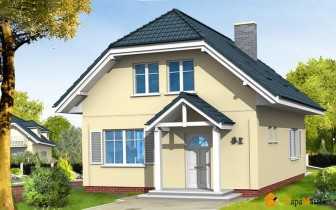

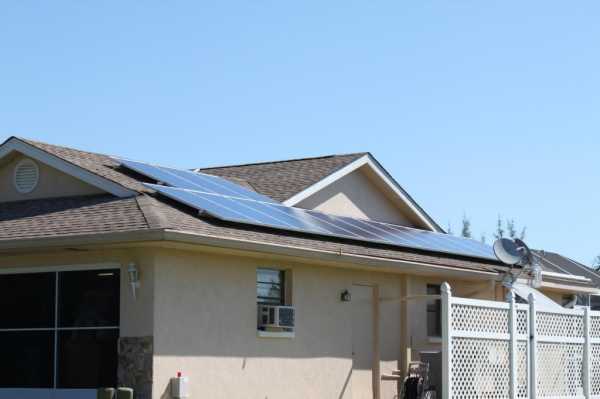

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

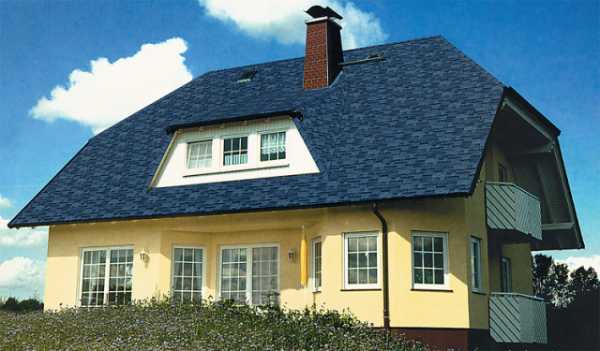

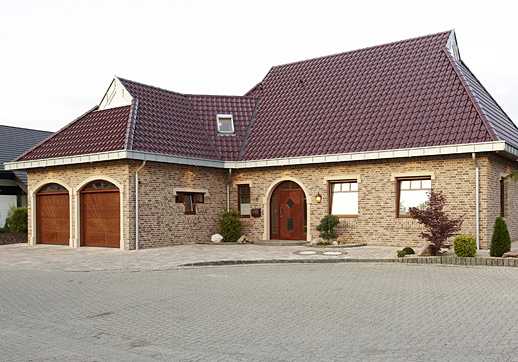

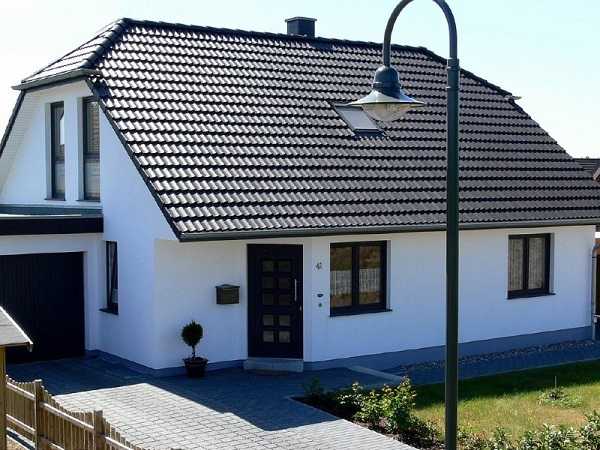

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

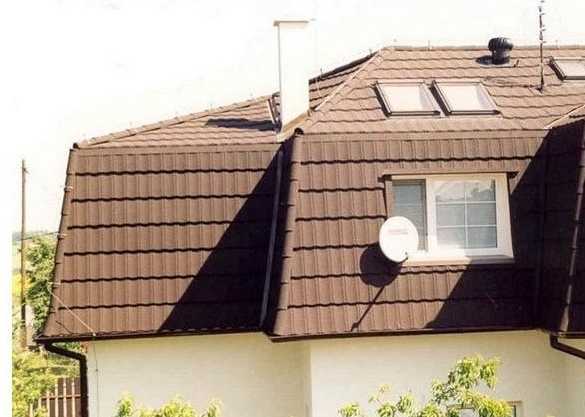

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70^о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20^о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше.

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмой конструкции крыши

Вычисление площади поверхности основывается на школьном курсе планиметрии. Условно кровельное покрытие можно рассматривать, как две пары геометрических фигур. Для датской системы это будут две большие и две малые трапеции основных скатов и полувальм соответственно.

Чтобы найти площадь основного ската, необходимо умножить продольную длину ската на полусумму горизонтальных длин конька и расстояния между крайними точками по линии карниза. Для вычисления площади полувальм используется та же формула. Расстояние от ригеля до карниза умножается на полусумму длин ригельной балки и фронтонной линии. Остается лишь сложить две площади и умножить на два.

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Совет! При расчете заготовок для сборки и установки полувальмовой крыши размеры всех деталей принимают с положительным допуском в 5%.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

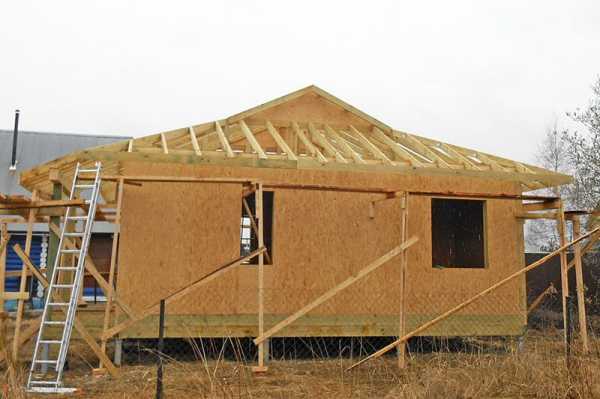

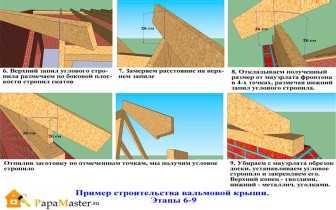

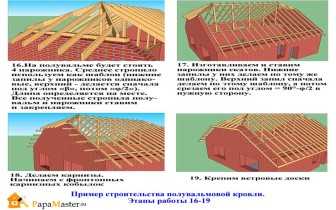

Начало установки стропильной системы

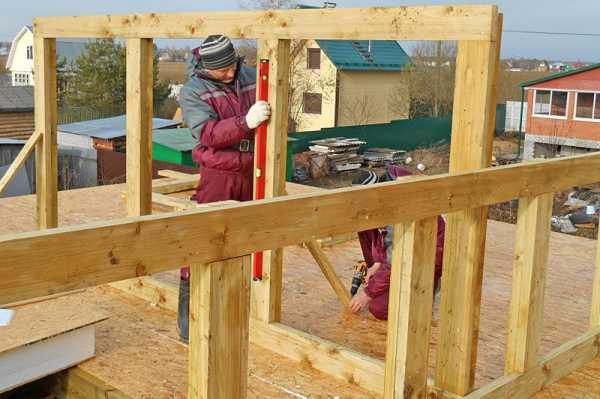

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

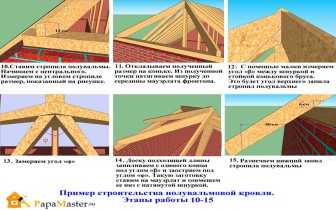

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Советы и рекомендации

Одно из наиболее «узких» мест полувальмовых крыш связано с обустройством зоны примыкания верхней кромки кровельного покрытия к вертикальной поверхности фронтона. Именно в этом месте чаще всего затекает дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это дает возможность увеличить жесткость линии стыка и предотвратить отрыв планки примыкания от стены.

Заключение

Стропильная система полувальмовой крыши, относительно простая в сборке и надежная в эксплуатации, широко используется в частном домостроении в качестве более удачной альтернативы сложным шатровым и четырехскатным конструкциям. Если имеется определенный опыт строительства хотя бы двухскатных каркасов, то вполне реально построить своими руками простейшую датскую или голландскую кровлю.

bouw.ru

Расчет полувальмовой крыши — Кровля и крыша



Расчет стропильной системы вальмовой крыши: как все сделать правильно и избежать ошибок

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком. Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Что собой представляет вальмовая крыша?

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

• Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
• Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
• Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
• Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
• Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
• Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
• Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

• Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

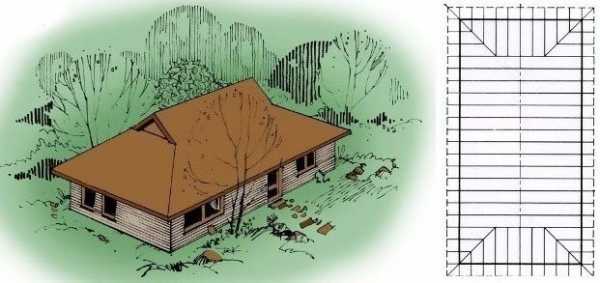

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

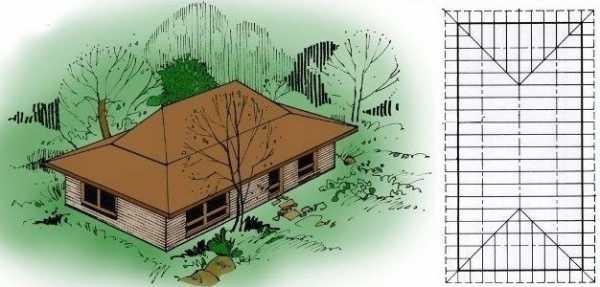

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

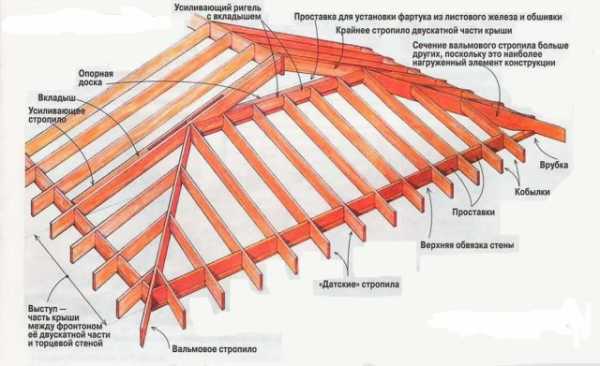

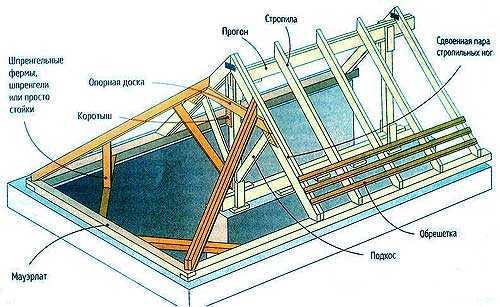

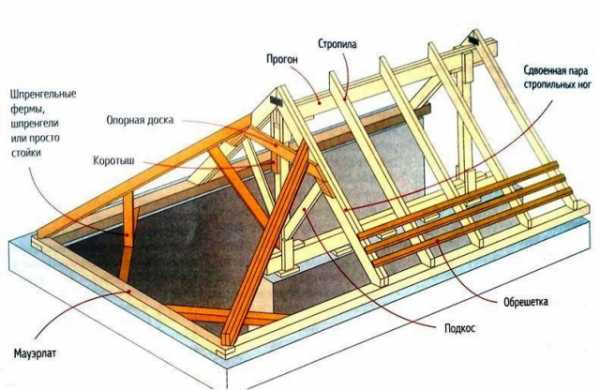

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат – это нижняя опора для стропил.
• Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
• Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
• Шпренгель – еще одни дополнительный элемент стропильной опоры.
• Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

1. Угол наклона крыши, с каждой стороны вальмовых скатов.
2. Угол наклона крыши с боковых сторон.
3. Точную площадь всей поверхности крыши
4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
5. Длину диагональных стропил.
6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный калькулятор для расчетов.

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

• Общий вес планируемого кровельного материала.
• Дополнительный вес гидроизоляции и утеплителей.
• Ветровая и снеговая нагрузка в вашем регионе.
• Местные особенности климата (узнайте у соседей).
• Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
• Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Расчет стропильной системы вальмовой крыши: пошаговое руководство

Все о том, как правильно рассчитывать стропильную систему правильной четырехскатной крыши.

Источник: krovgid.com



Как сделать полувальмовую крышу: стропильная система и покрытие

Полувальмовая крыша, стропильная система которой является сложной, относится к категории вальмовых конструкций. В ней вальмы устанавливаются не на всю высоту ската. Сегодня данный вариант кровли часто используется, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.

Такая крыша оригинальна из-за использования дополнительных деталей (башни и других элементов).

В большинстве случаев такая крыша устанавливается на домах с маленькой площадью, так как пространство под ней часто используется в качестве мансарды. Под этой крышей можно с легкостью устроить дополнительное помещение, а в некоторых случаях и не одно. Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.

Недостатком такого типа конструкций является высокая себестоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут и немалые трудовые затраты.

Как рассчитать подобную крышу?

Формула для расчета необходимого количества материала для стропильной системы полувальмовой крыши.

Определить площадь крыши очень просто. Для этого надо разделить крышу на несколько фигур.

При подсчете голландской конструкции надо разбить скаты на прямоугольники и трапеции. Площадь первой фигуры можно вычислить умножением ее сторон. Чтобы определить площадь второй фигуры, нужно умножить суммы оснований на высоту и разделить произведение на 2. Далее понадобится сложить полученные значения и умножить их на 2. В итоге можно получить площадь скатов.

Далее высчитывается площадь треугольников. Для этого надо умножить длину основания фигуры на высоту и разделить на 2. В конце следует сложить площади скатов, чтобы получить общую площадь конструкции.

Чтобы рассчитать датскую крышу, надо разделить скат на прямоугольник и несколько треугольников. Площадь первой фигуры следует вычислить по способу, указанному выше. Площадь треугольника равняется произведению его катетов, которое нужно будет разделить на 2. Далее надо сложить значения площади первой фигуры и нескольких треугольников. В результате можно будет получить площадь ската. Полученное значение нужно умножить на 2.

Далее понадобится рассчитать площадь вальмовых скатов. Полученное значение надо умножить на 2. Если сложить данные величины, то можно получить площадь крыши.

Существующие виды систем стропил полувальмовых крыш

Виды полувальмовых крыш.

Схема полувальмовой крыши изображена на рис. 1. Данное изделие имеет непростое устройство. Трапеции в данном случае будут заменены многоугольниками.

По виду вальм крыши можно разделить на:

1. Голландские. В нижней части вальма обрезается, а к карнизному свесу идет фронтон в форме трапеции.
2. Датские. Выполняются в обратном порядке. Вальма в форме трапеции идет от карнизного свеса, а над ней устанавливаются небольшие фронтоны треугольной формы.

Конструкция голландской крыши

Под потолком мансарды располагается чердак, в котором проветривание будет обеспечиваться окнами. Данные элементы нужно монтировать во фронтоны.

Чтобы соорудить данную крышу, понадобится подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги различных видов, упоры, подкосы и шпренгели.

Монтаж производить непросто, поэтому первым делом следует составить проект крыши и выполнить расчеты. Стропильная система полувальмовой крыши должна возводиться следующим образом:

Рисунок 1. Схема полувальмовой крыши.

1. Перед тем как укладывать мауэрлат, понадобится по периметру частного дома сделать армированный пояс из бетона с установкой крепежных элементов под брусок. В качестве крепежа можно использовать шпильки, которые размещаются с шагом 10-12 см. Чтобы упростить монтаж, рекомендуется вставлять шпильки в местах, которые не совпадают с фиксацией стропильных ног к бруску.
2. Далее понадобится уложить слой утеплительного материала и смонтировать мауэрлат. Это брусок, который нужен для привязки стенок к крыше здания. Он будет распределять нагрузку от стропильных ног на верхнюю часть частного дома. Закрепление мауэрлата производится с помощью гаек, которые закручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые скаты. На вальмовых скатах он устанавливается на верхнюю часть фронтонов и закрепляется анкерами. Элемент можно изготовить из бруска 150х50 мм.
3. На следующем этапе понадобится установить коньковую рейку. Это важная деталь системы стропил. Она являет собой горизонтальную планку, которая устанавливается в верхней части крыши. Ее следует размещать между скатами. Элемент нужен для скрепления стропил.
4. В голландской крыше стропильная система предусматривает монтаж скатов вальм с использованием различных стропильных ног, длина которых может изменяться в соответствии с конструкцией. Накосные стропильные ноги монтируются от углов постройки к торцевой части прогона конька. На них будет приходиться максимальная нагрузка.
5. Накосные элементы монтируются одной частью на мауэрлат фронтонов, размещенных под вальмой, а другой закрепляются к торцевой части бруска конька.
6. Рядовые стропильные ноги боковых скатов скрепляются с главным мауэрлатом и прогоном конька.
7. Нарожные стропильные ноги фиксируются с накосными.

Наиболее подходящая порода дерева для стропильной системы полувальмовой крыши является сосна.

Если было принято решение соорудить полувальмовую крышу самостоятельно, то следует с ответственностью отнестись к выбору материала для изготовления деталей системы стропил. Рекомендуется использовать рейки сечением 150х50 мм. Наиболее подходящая порода дерева — сосна. Если выбирать придется из лиственных пород, то следует отдавать предпочтение лиственнице. Материал должен быть сухим, чтобы исключить деформацию устройства во время дальнейшего использования. Дополнительно надо будет выполнить обработку дерева составом против микробов.

Если имеются большие пролеты, понадобится усилить систему с помощью упоров. Стропильные ноги усиливаются в большинстве случаев с помощью шпренгелей.

Подкосы и упоры являются дополнительными брусками, которые поддерживают элементы основного сооружения. Шпренгель является балкой или приспособлением, которое усиливает основное здание. Все данные детали будут опираться на плиты или на балки перекрытия. В последнем случае понадобится использовать затяжки.

Далее понадобится приступить к завершающему этапу строительных работ: установке обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу подобного типа?

Рисунок 2. Схема постройки датской крыши.

Подобная крыша является конструкцией, которая соединяет в себе обыкновенную двускатную крышу и вальмовую. Большой чердак, как и в голландской конструкции, может использоваться в качестве мансарды.

Сооружение датской конструкции является более затратным вариантом в сравнении с голландской. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всей постройке.

Для установки системы стропил датской крыши будут нужны такие элементы:

• рейки;
• коньковый брусок;
• вальмовые, рядовые и угловые стропильные ноги;
• опорные доски;
• шпренгели;
• затяжки.

Монтаж данных элементов выполняется по тем же правилам, что и для голландской крыши, однако есть некоторые отличия. Датская крыша являет собой изделие со сложными скатами. Схему данной постройки можно увидеть на рис. 2.

В датской конструкции стропильные ноги скатов в форме трапеции не подходят к коньковому бруску, а упираются в верхней части в брусок-прибоину, который размещается на основаниях фронтонов и фиксируется к стропильным ногам боковых скатов. В нижней части элементы будут опираться на мауэрлат.

Прибоину можно зафиксировать с помощью гвоздей. Чтобы усилить данный брусок в местах фиксации, понадобится использовать подкосы. Они монтируются нижней частью на лежень.

По верхней части скатов вальм надо сформировать небольшие фронтоны, в которых в большинстве случаев устанавливается маленькое окно. Световые окна можно соорудить в вальмовой части скатов.

Стропильные ноги, балки и брусок конька должны сооружаться из материала одинаковой породы дерева и иметь одинаковое сечение.

В противном случае конструкция усложнится, могут появиться перекосы и понадобится проводить ремонтные работы.

Двускатная или любая другая полувальмовая крыша сооружается сложно, однако если следовать технологии, то проблем в процессе возведения не возникнет.

Стропильная система полувальмовой крыши: схема

Полувальмовая крыша, стропильная система которой является сложной, относится к категории вальмовых конструкций. В ней вальмы устанавливаются не на всю высоту ската.

Источник: 1pokryshe.ru



krovlyaikrysha.ru

Полувальмовая крыша стропильная система, чертежи и схемы

Крыша является надежной защитой от атмосферных осадков, поэтому к выбору ее конструкции нужно относиться очень серьезно. Кроме обеспечения нужной устойчивости под снежной массой. Отличный вариант, способный гарантировать высокую устойчивость и сделать дом красивым, – полувальмовая крыша. Рассмотрим ее особенности, способы сооружения и фото готовых домов.

Особенности конструкции

Саму конструкцию крыши полувальмового типа нельзя назвать простой. За основу ее создания была взята вальмовая и двухскатная кровля. Отличительная ее черта – торцевые скаты не доходят до карниза, как бы обрываясь.

Конструкция может иметь 2 или 4 ската. В случае выбора четырехскатного варианта торцевые скаты не будут обрываться: в верхней части устанавливаются треугольные фронтоны, от которых идут два ската.Фото здания с четырехскатной конструкцией кровли



На конфигурацию, которую будет иметь полувальмовая кровля, влияют:

• количество максимально возможного количества снега;
• характеристики кровельного материала;
• ветровая нагрузка;
• способ использования мансардного пространства.

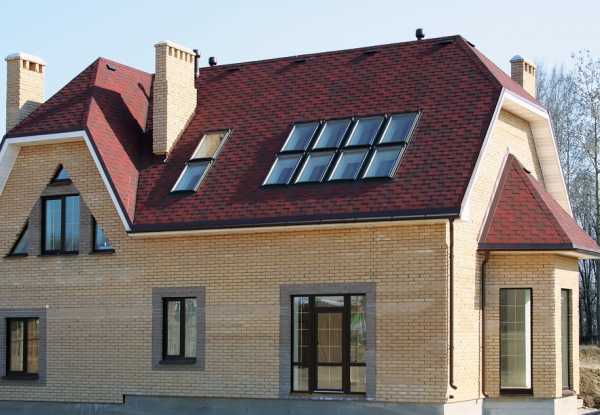

Полувальмовая двухскатная и четырехскатная крыша

Основной фактор – давление на поверхность снежной массы. Конструкция должна справляться с этой нагрузкой без особых проблем.

Преимущества и недостатки



К ряду преимуществ можно отнести следующие:

• Отличная защита от большого скопления на кровельной поверхности количества осадков.
• Привлекательный внешний вид (см. фото выше).
• Способность противостоять ветровым нагрузкам.
• Конструктивные особенности способствуют повышению теплоэффективности.
• Возможность создать прочное мансардное пространство больших размеров.

К недостаткам же относятся следующие:

• Сложность проведения работы своими руками.
• Сооружение такого вида кровли займет больше времени, чем остальных.
• Требуется большее количество материалов для строительства: гидро- и теплоизоляционных, досок, кровли.

Список недостатков незначителен, если учитывать достоинства.

Устройство полувальмовой кровли

Основные составляющие кровли



Полувальмовая крыша – сложная конструкция из множества элементов, соединив которые получается кровля с нужными практическими и эстетическими параметрами.

Она состоит из:

• системы стропил;
• мауэрлата;
• утеплителя;
• гидроизоляции;
• кровельного материала.

Первые два являются несущей конструкцией, от показателей которой зависят прочностные характеристики кровли.Стропильная система



Составляющие стропильной системы:

• полуноги;
• упоры;
• ноги;
• подкосы;
• обрешеточный каркас;
• коньковый брус;
• ригели;
• ендовы;
• дополнительные элементы для укрепления.

Стропильная система требует четкого расчета специалистами. Сооружение возможно, если есть правильно составленный чертеж.

Основные этапы сооружения полувальмовой кровли

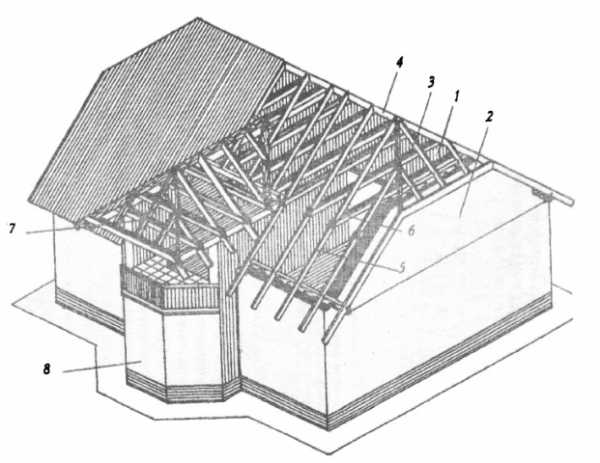

Пример чертежа крыши



Работа выполняется в следующей последовательности:

1. На фронтальные и внешние стены стелется мауэрлат (на те, которые будут опорой для стропил). На внешнюю перегородку несущего типа монтируется лежень. Способ его крепления зависит от особенностей конструкции. В случае если дом из кирпича, то проводится бетонирование стяжки, которая предварительно армируется, и в нее устанавливаются шпильки. Если же сооружение деревянное, то для закрепления мауэрлата и лежаков применяют железные скобки или болты. Гидроизоляцию в местах соединения стен и несущего бруса проводят с помощью рубероида. Для расчета необходимого расстояния между шпильками используется чертеж: нужно, чтобы они были между расположенными стропильными ногами.
2. Монтаж вертикальных стоек проводят на лежень внутренней несущей стены. Сверху они закрепляются коньковым прогоном и фиксируются с помощью стоек (временных). Особое внимание уделяется тому, чтобы каждый вертикальный элемент был установлен под строгим углом к лежню. Лучше изначально проводить замеры по несколько раз. Если вертикальность хоть одной стойки будет нарушена – возможны неприятные последствия.
3. Установка рядовых стропильных ног с шагом в 0,6 или 1,2 м. Длина стропил зависит от свесов, которые должны быть более 0,4 м.
4. Монтаж диагонально-накосных стропил. Фиксация верхней части осуществляется с помощью гвоздей, а нижней – с применением уголков из металла.
5. Настилка нарожников. В нижней части обязательно нужно сделать выпил под мауэрлат. Показатель их длины также зависит от необходимости обустройства свеса. Накосные стропила и полуноги закрепляются.
6. Монтаж карнизных кобылок, креплений под слив, ветровых досок.
7. Последним этапом сооружения является укладка материала кровли. Для этих целей чаще всего используются листовые кровельные материалы (металлочерепица и др.). Установка начинается с основного ската (правого угла внизу). Укладываются в нижний ряд три листовых элемента, немного прихватываются саморезами и выравниваются относительно стен. После укладки последнего элемента во втором ряду и проверки точного совпадения по волнам каждого листа они закрепляются основательно. Также перед закреплением следует убедиться в том, что в местах нахлеста листы плотно прижаты друг к другу.

Схематическое изображение четырехскатной полувальмовой крыши



Полувальмовая крыша – действительно красивая и надежная конструкция. Но для ее сооружения лучше привлечь специалистов или, по крайней мере, пригласить профессионала сделать чертеж. Во втором варианте для самостоятельного сооружения кровли вам пригодятся видео, чертежи и фото, приведенные в материале.

jsnip.ru

Полувальмовая крыша стропильная система — Всё о металлочерепице

Устройство и монтаж стропильной системы полувальмовой крыши

Для районов, где ветреная погода не редкость, идеально подходит полувальмовая крыша, ведь стропильной системе такой конструкции присуща большая надежность и сопротивляемость атмосферным воздействиям. Полувальмовая крыша похожа на скатную, но имеет с торцов небольшие свесы. Эта конструкция делает ее более устойчивой к ветрам и осадкам. Кровля обычно имеет очень привлекательный вид за счет использования дополнительных элементов.

Преимущества и недостатки

Конструкция полувальмовой крыши, в отличие от вальмовой, имеет гораздо более замысловатую конструкцию. Трапеции превратились в многоугольники, а вальмы видоизменились.

Сложная кровельная конструкция

Эта конструкция – симбиоз кровель двускатного и вальмового типа. Скаты вальмовой крыши представляют собой четырехугольники, трапеции и два треугольника, а скаты полувальмовой крыши образуют ломаную линию. Строение с такой кровлей не только декоративно, но и весьма оправдано. Оно обладает рядом неоспоримых преимуществ. Благодаря высоте такой конструкции можно благоустроить дополнительную комнату в мансардном этаже. Для увеличения полезной площади комнаты верхняя плоскость ската делается покатой и длинной, а нижняя – практически отвесной.

Элементы конструкции полувальмовой крыши :

• стропильная система;
• мауэрлат;
• система тепло-, паро- и гидроизоляции;
• кровельное покрытие.

Устройство стропильной системы

Кроме основных элементов, в конструкцию кровли входит масса дополнительных: ригели, стойки, упоры. Все это требует значительного расхода древесины, представляет сложность в монтаже каркаса стропильной системы. Но именно из-за такого своеобразного строения кровля обладает прочностью и долговечностью .

Стропильная система полувальмовой крыши достаточно сложно устроена: значительное количество ребер, промежуточных стропил, упоров, ендов, подкосов, нарожников, шпренгелей. Такое устройство требует значительной траты материалов. Поэтому перед монтажом следует произвести расчет, сделать чертежи, уделить внимание контролю над качеством приобретаемого материала. Важно, чтобы древесина не имела трещин и сучков, а также была сухой .

Разновидности конструкции

Существует два варианта полувальмовых крыш: двух- и четырехскатные.

По типу вальм кровли разделяются на:

Названия появились благодаря популярности первой разновидности кровель в Голландии, а второй — в Дании.

Голландская полувальмовая крыша

Двухскатная полувальмовая крыша голландской разновидности устроена следующим образом: под потолком мансарды располагается чердачное пространство, в котором для освещения и вентиляции сделаны небольшие окна, располагающиеся на фронтонах. Схема этого варианта более удобна, поскольку потолок мансарды имеет скосы только с двух сторон, а в датском варианте кровли – с четырех .

Трапецевидный вальмовый скат

Датская полувальмовая крыша

Схема четырехскатной полувальмовой кровли представляет собой совокупность элементов двускатной и вальмовой кровель. Как и в случае с двускатной крышей, большое пространство чердака можно использовать для оборудования жилой комнаты.

Этот вид кровли еще более трудоемкий и сложный, чем первый вариант. Однако, если все сделать строго по расчетам и подобрать подходящие материалы, то такая крыша будет намного красивее голландской. Конструкция будет служить очень долго, обеспечивая надежную защиту здания.

Треугольная укороченная вальма

Расчет площади крыши

Чтобы определиться с необходимым количеством материала для покрытия кровли, следует знать площадь ее поверхности .

Полувальмовая крыша имеет непростую декоративную форму, но, несмотря на это, расчет ее площади не составит особого труда.

Это можно сделать путем деления плана крыши на отдельные геометрические фигуры. Необходимо вычислить площадь каждой фигуры отдельно, пользуясь известными всем из курса школьной геометрии формулами, а затем сложить результаты.

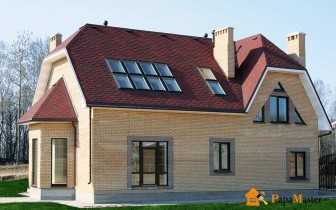

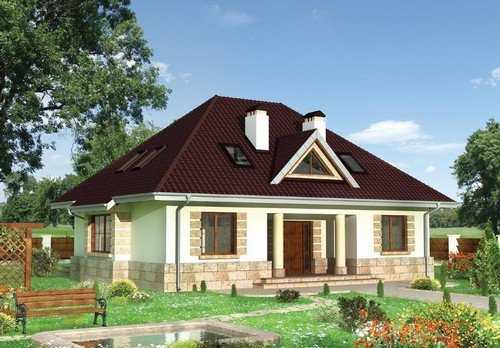

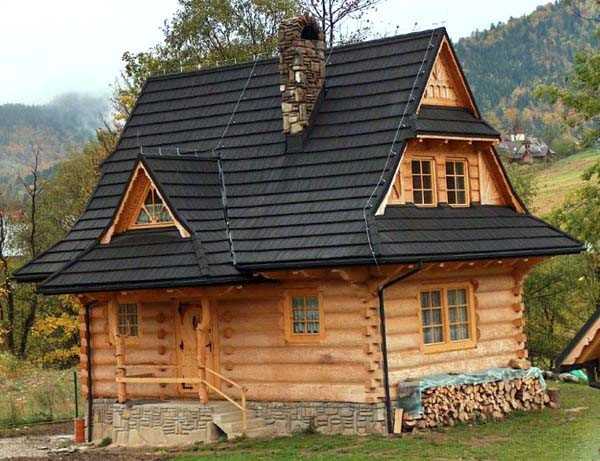

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов :

1. Обработка древесины.
2. Установка мауэрлата.
3. Монтаж стропил.
4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Огнеупорное и противогрибковое покрытие стропильной системы является неизменным правилом кровельных работ.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида .

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения .

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям .

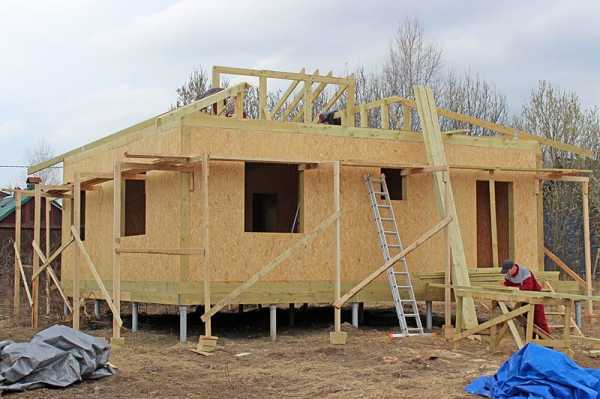

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха. Это важно для сохранности деревянных конструкций.

Заключительный этап установки

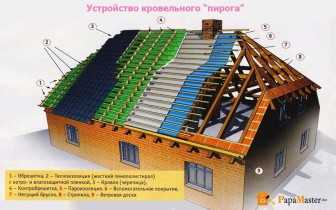

В заключение монтажных работ делают:

• обрешетку;
• пароизоляцию с применением пленки покрытой фольгой;
• гидроизоляцию с применением рубероида;
• утепление минеральной ватой;
• укладку материала кровли.

Материалы для покрытия

Часто для покрытия полувальмовой крыши применяют профнастил или металлочерепицу. Эти материалы облегчают монтаж и ремонт покрытия, имеют малую массу и доступную цену. Между тем они достаточно прочны и долговечны, а также имеют вполне декоративный вид. Для голландской кровли металлопрофиль обойдется дешевле, чем для датской. Материал имеет меньше срезов и небольшое количество отходов. А применение черепицы в обоих случаях повлечет одинаковые расходы.

Любая разновидность полувальмовой крыши имеет как свои плюсы, так и минусы. Определиться можно только с учетом личных предпочтений. Для того чтобы без проблем сделать монтаж конструкции, следует произвести точные расчеты, знать правила установки, особенности применяемых материалов. От совокупности всех этих факторов зависит, насколько долго и эффективно будет служить крыша.

Полувальмовая крыша: стропильная система

При строительстве крыши в наше время используют различные варианты стропильных систем. Тип крыши определяется в основном ее геометрической формой.

• односкатные;
• двухскатные;
• четырехскатные или вальмовые;
• полувальмовые;
• шатровые;
• многощипцовые;
• мансардные.

В нашей статье подробно рассмотрим вариант полувальмовой стропильной системы.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

Двухскатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки .

• Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
• Большой расход кровельного материала.
• Сложность чистки и ремонта кровли
• Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

• Красивый внешний вид
• Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
• Устойчива к вибрации

Устройство полувальмовой крыши

Стропильная система полувальмовой крыши включает в себя большое количеств узлов. Каждый узел выполняет важную роль и пренебрегать ею никак нельзя. Рассмотрим более подробно каждый элемент.

1. Первый этап при строительстве полувальмовой крыши включает в себя укладку опорного бруса-мауэрлата по периметру здания. Также можно использовать швеллер, если конструкция будет железной. Закрепляют мауэрлат анкерами или при помощи шпилек. Мауэрлат выполняет роль «фундамента» для всей стропильной системы.
2. Стойки конька. на который опирается коньковый брус (прогон).
3. Конек (прогон) — балка, являющаяся опорой для стропил.
4. Диагональные (или как их еще называют — накосные) стропила — это продолжение конька, который раздваивается в верхней точке и расходится к углам дома. На них опираются и нарожники (наро́жник — элемент кровельной конструкции, более короткая стропильная нога, которая поддерживает участок ската между накосным стропилом и свесом крыши. Служат для равномерного распределения нагрузки), таким образом, диагональные стропила находятся под большой нагрузкой.
   Для увеличения несущей способности стропил, их делают из сдвоенных досок и укрепляют с помощью шпренгельной фермы.
5. Рядовые стропила делятся на наслонные и стропильные фермы (висячие). В полувальмовой кровле используются и те и другие, их выбор зависит от размеров дома, расположения несущих стен и расположения опор. В соответствии с тем, какие стропила будут использоваться, составляется чертеж кровельной системы.
6. Вспомогательные элементы: боковые прогоны, раскосы, подкосы, ригели, лежни и др. необходимые для увеличения несущей способности конструкции.

Виды стропильных систем

Если говорить коротко, то стропильная система — это каркас всей кровли, опирающийся на несущие стены здания. Этот каркас является основой, на которую крепится кровельный пирог (ветро-влагозащитная мембрана, обрешетка, контробрешетка, теплоизоляционный материал, пароизоляция). По типу стропил, которые используются в конструкции, стропильные системы делятся на висячие и наслонные .

В наслонных стропила опираются одним краем на конек. другим на мауэрлат, имеют промежуточные опоры. В качестве промежуточных опор могут выступать несущие стены внутри здания или стойки из бруса, которые опираются на перекрытия или затяжку. Если наслонные стропила выставлены с большим пролетом, то обязательно их укрепление, при помощи подкосов или упоров.

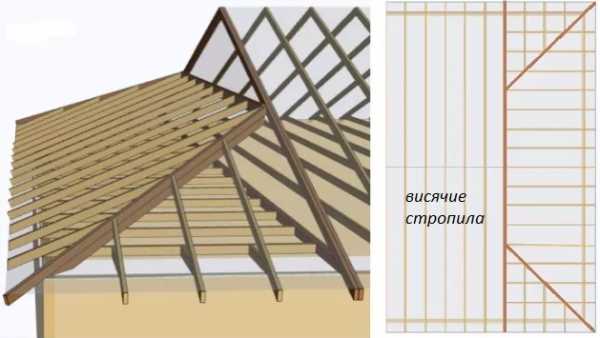

Висячие же стропила промежуточных опор не имеют. Своим немалым весом, они сильно нагружают наружные стены здания, наслонные весят меньше и соответственно являются более экономичным вариантом. При расчете шага стропил, нужно учитывать ширину теплоизоляционного материала.

Материал для возведения кровли полувальмовой крыши

Исходя из материала, из которого изготавливается стропильная система, каркас может быть:

Чаще всего для малоэтажного строительства используют дерево. Для прогона, мауэрлата, стоек используется брус 10х10 см или 10х15 см. Для стропил, ригеля, боковых прогонов, подкосов, затяжки лучше взять доску 5х15 см.

Древесину нужно тщательно выбирать. Желательно брать естественной влажности (15%), 1 — 3 сорт хвойных пород деревьев, не должно быть глубоких трещин, большого количества сучков. Независимо от качества древесины, все конструктивные части в обязательном порядке обрабатываются антисептиком.

Выбор параметров полувальмовой крыши

Чтобы верно составить чертеж будущей кровли, нужно обратить внимание на следующие параметры:

• Угол наклона крыши и ее высота. Чем больше наклон, тем сложнее конструкция кровли и тем более затратна она будет. Чтобы определиться с углом наклона скатов крыши, нужно рассчитать снеговую и ветровую нагрузку. При сильной ветровой нагрузке оптимально выбрать небольшой уклон, при снеговой нагрузке скат нужно делать как можно больше.
  Если вам важен угол наклона, то высоту конька вычисляем так: умножаем тангенс угла на расстояние между краями вальмовых скатов и делим на два.
  Если более важна высота кровли, то считаем в обратном порядке. То есть находится тангенс угла: высота кровли умножается на два и делиться на расстояние между краями ската.
• Предполагаемый шаг стропил (в соответствии с размерами утеплителя, при устройстве мансарды).
• Длина и ширина пролетов .
• Размеры отверстий под вентиляцию. дымохода и других выступов и отверстий кровли.
• Длина ската. Ее вычисляем с помощью теоремы Пифагора. Квадрат гипотенузы равен сумме квадратов катетов. Где катеты — это высота крыши в коньке и 12 основания вальмы.

Как только все нужные нам параметры вычислены, составляем проект будущей кровли или чертеж. Для расчета необходимого количества кровельного материала необходимо знать общую площадь крыши. Чтобы ее найти, сначала вычисляем площадь ее составных частей, то есть скатов (трапеций) и вальм (треугольников).

Площадь трапеции равна сумме величин ее оснований, разделенной на два и умноженной на высоту.
Площадь треугольника равна произведению его основания на высоту, деленному на два.
Складываем обе величины и получаем общую площадь будущей кровли.

Чтобы быстрее и точнее рассчитать все необходимые величины, можно использовать онлайн-калькуляторы. При вводе всех параметров программа сама составит чертеж, руководствуясь которым и нужно вести строительство.

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса — мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

• Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
• Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 — 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
• Установка промежуточных стропил вальмы и нарожников. Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
• Чтобы правильно выставить рядовые стропила. необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
• При большой площади крыши монтируются дополнительные элементы. придающие прочность всей конструкции
• Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
• Монтаж контробрешетки и обрешетки для кровельного материала. Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.
  Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.
  Если в чертеже кровельной системы присутствуют снегозадержатели. то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
• Покрытие кровельным материалом.

Чем покрывать кровлю?

На современном строительном рынке можно встретить большое количество вариантов материалов для покрытия кровли, каждый из которых имеет свои недостатки и достоинства. Рассмотрим самые популярные в виде таблицы.

Папа мастер! > Строительство > Стропильная система полувальмовой крыши: преимущества и недостатки

Стропильная система полувальмовой крыши: преимущества и недостатки

Известен данный вариант под названием «голландская кровля», что объясняется его очень широкой распространенностью в Нидерландах. Его основной отличительной особенностью является наличие укороченных вальм и трапециевидного фронтона. Из-за этого данная кровля становится чем-то средним между двух- и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее прочих разновидностей.

Особенности конструкции стропильной системы полувальмовой крыши: плюсы и минусы

Включает в себя стропильная система полувальмовой крыши два самых часто возводимых вида кровли. Данная модификация позволила расширить список преимуществ такими особенностями:

1. Чердачное помещение.

Благодаря своей конструкции такая разновидность позволяет использовать данное помещение не только в качестве подсобного. После проведения гидро- и теплоизоляционных работ его можно будет использовать как полноценный этаж с жилыми комнатами.

дом с полувальмовой крышей стропильная система полувальмовой крыши

2. Противостояние ураганным порывам ветра.

Исключение из конструкции схождений плоскостей под острым углом придает ей более обтекаемую форму. Поэтому она намного лучше выдерживает сильные порывы ветра, потоки воздуха плавно «огибают» ее проходя вдоль площадок, а не «врезаются» прямо в них.

3. Подгонка конструкции под индивидуальные требования.

В целом, такой особенностью обладают все виды кровли и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки, она будет возводиться либо под более крутым углом с укороченной длинной свесов (для снежных зим), либо под более пологим углом и с удлиненной длинной свесов (для мягких зим).

4. Сложность монтажных работ.

Такая конструкция не относится к группе наиболее сложно возводимых вариантов. Хотя и имеет свои конструктивные особенности, которые немного усложняют задачу монтажа. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полувальмовой крыши не имеет отличительных недостатков в своей конструкции. Незначительные имеющиеся у нее минусы могут быть отнесены к любой разновидности кровли. Поэтому на окончательный выбор определенного варианта они не способны повлиять.

Сложность исполнения и величие стропильной системы многощипцовой крыши .

Процесс сборки каркаса данной разновидности кровли

Не смотря на то, что стропильная система полувальмовой крыши состоит из двух частей, которые относятся к разным типам кровли, монтаж ее каркаса не так уж и сложен. Проходит данный процесс следующим образом:

1. На боковых стенах здания и на верхней горизонтальной линии фронтона укладывается сейсмопояс. В него (перед укладкой мауэрлата) закладывается двухслойная гидроизоляция. Наиболее часто в этом случае берется обычный рубероид.

пример строительства полувальмовой крыши этапы 1-5 этапы 6-9
этапы 10-15 этапы 16-19

2. При заливке сейсмопояса в него устанавливаются шпильки, на которых будут зафиксированы основные горизонтальные балки. Учтите, что они не должны располагаться в тех местах, на которые будут опираться в последующем времени стропила. В противном случае будет ослаблена крепость конструкции.

3. Далее надевается на выступающие металлические прутья мауэрлат. Отдельные сегменты связываются друг с другом методом шип-паз.

4. Посередине вдоль здания должна быть размещена либо несущая стена, либо другой вид опор. На них укладывается лежень. На нем устанавливаются горизонтальные подпорки для монтажа конькового бруса. Расстояние между фронтонами и сторонами конькового бруса выбирается на свое усмотрение, но наиболее часто оно равняется половине длины верхней горизонтальной линии фронтона.

5. После закрепления конькового прогона переходят к монтажу боковых наклонных брусьев. Верхние их края упираются в прогон, а нижние – в горизонтальный опорный брус. Подгонка стыка осуществляется на месте, либо выполняется при помощи выделки шаблона. Длина элементов всегда берется с запасом, чтобы не возникло проблем из-за ее нехватки (проще просто срезать излишек).

6. Верхние края наклонных брусьев срезаются под углом и прислоняются к прогону, фиксируются при помощи гвоздей. На нижних краях вырезаются пазы, после чего окончательно фиксируются при помощи металлических уголков.

7. После установки боковых элементов монтируются угловые. Их нижний край располагается вровень с краем мауэрлата. Затем диагональный брус наращивается дополнительно под монтаж свеса.

8. Наклонные детали полувальмы начинаются устанавливаться с центра площадки. Центральная деталь упирается об точку схождения угловых наклонных элементов. Все остальные детали будут верхними краями упираться в плоскость угловых стропил и размещаться на равном расстоянии друг от друга.

9. Практически завершающим этапом обустройства каркаса будет монтаж карнизных кобылок на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

К последнему финишному этапу возведения кровли относятся работы связанные с монтажом обрешетки, а также зашивке ее кровельными материалами. Помните, что выбор материала зависит от угла наклона скатов. На более пологие плоскости монтируются рулонные и мягкие материалы, на более крутые наклоны – жесткие и тяжелые (к примеру, металлочерепица).

Интересное на сайте

Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »

Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Источники: http://domzastroika.ru/krysha/poluvalmovaja-stropilnaja-sistema.html, http://krovlya777.ru/stropila/poluvalmovaya-krysha-stropilnaya-sistema.html, http://papamaster.su/stropilnaya-sistema-poluvalmovoj-kryshy/

stroykrishu.ru

Полувальмовая крыша: стропильная система и монтаж

Для районов, где ветреная погода не редкость, идеально подходит полувальмовая крыша, ведь стропильной системе такой конструкции присуща большая надежность и сопротивляемость атмосферным воздействиям. Полувальмовая крыша похожа на скатную, но имеет с торцов небольшие свесы. Эта конструкция делает ее более устойчивой к ветрам и осадкам. Кровля обычно имеет очень привлекательный вид за счет использования дополнительных элементов.

Преимущества и недостатки

Конструкция полувальмовой крыши, в отличие от вальмовой, имеет гораздо более замысловатую конструкцию. Трапеции превратились в многоугольники, а вальмы видоизменились.

Сложная кровельная конструкция

Эта конструкция – симбиоз кровель двускатного и вальмового типа. Скаты вальмовой крыши представляют собой четырехугольники, трапеции и два треугольника, а скаты полувальмовой крыши образуют ломаную линию. Строение с такой кровлей не только декоративно, но и весьма оправдано. Оно обладает рядом неоспоримых преимуществ. Благодаря высоте такой конструкции можно благоустроить дополнительную комнату в мансардном этаже. Для увеличения полезной площади комнаты верхняя плоскость ската делается покатой и длинной, а нижняя – практически отвесной.

Элементы конструкции полувальмовой крыши:

• стропильная система;
• мауэрлат;
• система тепло-, паро- и гидроизоляции;
• кровельное покрытие.

Устройство стропильной системы

Кроме основных элементов, в конструкцию кровли входит масса дополнительных: ригели, стойки, упоры. Все это требует значительного расхода древесины, представляет сложность в монтаже каркаса стропильной системы. Но именно из-за такого своеобразного строения кровля обладает прочностью и долговечностью.

Стропильная система полувальмовой крыши достаточно сложно устроена: значительное количество ребер, промежуточных стропил, упоров, ендов, подкосов, нарожников, шпренгелей. Такое устройство требует значительной траты материалов. Поэтому перед монтажом следует произвести расчет, сделать чертежи, уделить внимание контролю над качеством приобретаемого материала. Важно, чтобы древесина не имела трещин и сучков, а также была сухой.

Разновидности конструкции

Существует два варианта полувальмовых крыш: двух- и четырехскатные.

По типу вальм кровли разделяются на:

1. Голландские.
2. Датские.

Названия появились благодаря популярности первой разновидности кровель в Голландии, а второй – в Дании.

Голландская полувальмовая крыша

Двухскатная полувальмовая крыша голландской разновидности устроена следующим образом: под потолком мансарды располагается чердачное пространство, в котором для освещения и вентиляции сделаны небольшие окна, располагающиеся на фронтонах. Схема этого варианта более удобна, поскольку потолок мансарды имеет скосы только с двух сторон, а в датском варианте кровли – с четырех.

Трапецевидный вальмовый скат

Датская полувальмовая крыша

Схема четырехскатной полувальмовой кровли представляет собой совокупность элементов двускатной и вальмовой кровель. Как и в случае с двускатной крышей, большое пространство чердака можно использовать для оборудования жилой комнаты.

Этот вид кровли еще более трудоемкий и сложный, чем первый вариант. Однако, если все сделать строго по расчетам и подобрать подходящие материалы, то такая крыша будет намного красивее голландской. Конструкция будет служить очень долго, обеспечивая надежную защиту здания.

Треугольная укороченная вальма

Расчет площади крыши

Чтобы определиться с необходимым количеством материала для покрытия кровли, следует знать площадь ее поверхности.

Полувальмовая крыша имеет непростую декоративную форму, но, несмотря на это, расчет ее площади не составит особого труда.

Это можно сделать путем деления плана крыши на отдельные геометрические фигуры. Необходимо вычислить площадь каждой фигуры отдельно, пользуясь известными всем из курса школьной геометрии формулами, а затем сложить результаты.

Монтаж

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

1. Обработка древесины.
2. Установка мауэрлата.
3. Монтаж стропил.
4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Огнеупорное и противогрибковое покрытие стропильной системы является неизменным правилом кровельных работ.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха. Это важно для сохранности деревянных конструкций.

Заключительный этап установки

Кровельный пирог

В заключение монтажных работ делают:

• обрешетку;
• пароизоляцию с применением пленки покрытой фольгой;
• гидроизоляцию с применением рубероида;
• утепление минеральной ватой;
• укладку материала кровли.

Материалы для покрытия

Часто для покрытия полувальмовой крыши применяют профнастил или металлочерепицу. Эти материалы облегчают монтаж и ремонт покрытия, имеют малую массу и доступную цену. Между тем они достаточно прочны и долговечны, а также имеют вполне декоративный вид. Для голландской кровли металлопрофиль обойдется дешевле, чем для датской. Материал имеет меньше срезов и небольшое количество отходов. А применение черепицы в обоих случаях повлечет одинаковые расходы.

Любая разновидность полувальмовой крыши имеет как свои плюсы, так и минусы. Определиться можно только с учетом личных предпочтений. Для того чтобы без проблем сделать монтаж конструкции, следует произвести точные расчеты, знать правила установки, особенности применяемых материалов. От совокупности всех этих факторов зависит, насколько долго и эффективно будет служить крыша.

domzastroika.ru

расчет стропильной системы крыши, своими руками.

При строительстве крыши в наше время используют различные варианты стропильных систем. Тип крыши определяется в основном ее геометрической формой.

По форме различают:

• односкатные;
• двухскатные;
• четырехскатные или вальмовые;
• полувальмовые;
• шатровые;
• многощипцовые;
• мансардные.

В нашей статье подробно рассмотрим вариант полувальмовой стропильной системы.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

1. двухскатная
2. четырехскатная

Двускатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки.

• Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
• Большой расход кровельного материала.
• Сложность чистки и ремонта кровли
• Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

• Красивый внешний вид
• Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
• Устойчива к вибрации

Устройство полувальмовой крыши

Стропильная система полувальмовой крыши включает в себя большое количеств узлов. Каждый узел выполняет важную роль и пренебрегать ею никак нельзя. Рассмотрим более подробно каждый элемент.

1. Первый этап при строительстве полувальмовой крыши включает в себя укладку опорного бруса-мауэрлата по периметру здания. Также можно использовать швеллер, если конструкция будет железной. Закрепляют мауэрлат анкерами или при помощи шпилек. Мауэрлат выполняет роль «фундамента» для всей стропильной системы.
2. Стойки конька, на который опирается коньковый брус (прогон).
3. Конек (прогон) – балка, являющаяся опорой для стропил.
4. Диагональные (или как их еще называют – накосные) стропила – это продолжение конька, который раздваивается в верхней точке и расходится к углам дома. На них опираются и нарожники (наро́жник — элемент кровельной конструкции, более короткая стропильная нога, которая поддерживает участок ската между накосным стропилом и свесом крыши. Служат для равномерного распределения нагрузки), таким образом, диагональные стропила находятся под большой нагрузкой.
   Для увеличения несущей способности стропил, их делают из сдвоенных досок и укрепляют с помощью шпренгельной фермы.
5. Рядовые стропила делятся на наслонные и стропильные фермы (висячие). В полувальмовой кровле используются и те и другие, их выбор зависит от размеров дома, расположения несущих стен и расположения опор. В соответствии с тем, какие стропила будут использоваться, составляется чертеж кровельной системы.
6. Вспомогательные элементы: боковые прогоны, раскосы, подкосы, ригели, лежни и др., необходимые для увеличения несущей способности конструкции.

Виды стропильных систем

Если говорить коротко, то стропильная система – это каркас всей кровли, опирающийся на несущие стены здания. Этот каркас является основой, на которую крепится кровельный пирог (ветро-влагозащитная мембрана, обрешетка, контробрешетка, теплоизоляционный материал, пароизоляция). По типу стропил, которые используются в конструкции, стропильные системы делятся на висячие и наслонные.

В наслонных стропила опираются одним краем на конек, другим на мауэрлат, имеют промежуточные опоры. В качестве промежуточных опор могут выступать несущие стены внутри здания или стойки из бруса, которые опираются на перекрытия или затяжку. Если наслонные стропила выставлены с большим пролетом, то обязательно их укрепление, при помощи подкосов или упоров.

Висячие же стропила промежуточных опор не имеют. Своим немалым весом, они сильно нагружают наружные стены здания, наслонные весят меньше и соответственно являются более экономичным вариантом. При расчете шага стропил, нужно учитывать ширину теплоизоляционного материала.

Материал для возведения кровли полувальмовой крыши

Исходя из материала, из которого изготавливается стропильная система, каркас может быть:

• стальной;
• деревянный;
• комбинированный.

Чаще всего для малоэтажного строительства используют дерево. Для прогона, мауэрлата, стоек используется брус 10х10 см или 10х15 см. Для стропил, ригеля, боковых прогонов, подкосов, затяжки лучше взять доску 5х15 см.

Древесину нужно тщательно выбирать. Желательно брать естественной влажности (15%), 1 – 3 сорт хвойных пород деревьев, не должно быть глубоких трещин, большого количества сучков. Независимо от качества древесины, все конструктивные части в обязательном порядке обрабатываются антисептиком.

Выбор параметров полувальмовой крыши

Чтобы верно составить чертеж будущей кровли, нужно обратить внимание на следующие параметры:

• Угол наклона крыши и ее высота. Чем больше наклон, тем сложнее конструкция кровли и тем более затратна она будет. Чтобы определиться с углом наклона скатов крыши, нужно рассчитать снеговую и ветровую нагрузку. При сильной ветровой нагрузке оптимально выбрать небольшой уклон, при снеговой нагрузке скат нужно делать как можно больше.
  Если вам важен угол наклона, то высоту конька вычисляем так: умножаем тангенс угла на расстояние между краями вальмовых скатов и делим на два.
  Если более важна высота кровли, то считаем в обратном порядке. То есть находится тангенс угла: высота кровли умножается на два и делиться на расстояние между краями ската.
• Предполагаемый шаг стропил (в соответствии с размерами утеплителя, при устройстве мансарды).
• Длина и ширина пролетов.
• Размеры отверстий под вентиляцию, дымохода и других выступов и отверстий кровли.
• Длина ската. Ее вычисляем с помощью теоремы Пифагора. Квадрат гипотенузы равен сумме квадратов катетов. Где катеты — это высота крыши в коньке и 1\2 основания вальмы.

Как только все нужные нам параметры вычислены, составляем проект будущей кровли или чертеж. Для расчета необходимого количества кровельного материала необходимо знать общую площадь крыши. Чтобы ее найти, сначала вычисляем площадь ее составных частей, то есть скатов (трапеций) и вальм (треугольников).

Площадь трапеции равна сумме величин ее оснований, разделенной на два и умноженной на высоту.
Площадь треугольника равна произведению его основания на высоту, деленному на два.
Складываем обе величины и получаем общую площадь будущей кровли.

Чтобы быстрее и точнее рассчитать все необходимые величины, можно использовать онлайн-калькуляторы. При вводе всех параметров программа сама составит чертеж, руководствуясь которым и нужно вести строительство.

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса – мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

• Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
• Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 – 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
• Установка промежуточных стропил вальмы и нарожников. Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
• Чтобы правильно выставить рядовые стропила, необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
• При большой площади крыши монтируются дополнительные элементы, придающие прочность всей конструкции
• Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
• Монтаж контробрешетки и обрешетки для кровельного материала. Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.
  Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.
  Если в чертеже кровельной системы присутствуют снегозадержатели, то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
• Покрытие кровельным материалом.

Чем покрывать кровлю?

На современном строительном рынке можно встретить большое количество вариантов материалов для покрытия кровли, каждый из которых имеет свои недостатки и достоинства. Рассмотрим самые популярные в виде таблицы.

Кровельный материал	Недостатки	Преимущества	Долговечность
Мягкая черепица	горючая выцветает нельзя монтировать в холода	прочная на излом можно быстро и легко осуществить ремонт идеальна для сложных крыш очень хорошая шумоизоляция не гниет и не ржавеет	15-25 лет
Металлочерепица и профнастил	низкая шумоизоляция высокий процент отходов при монтаже	невысокая цена просто и быстро монтировать устойчивость к воздействию погодных явлений большой выбор цветов	50 лет
Натуральная (керамическая) черепица	большой вес и как следствие – укрепление и удорожание стропильной системы хрупкая сложности в использовании для покрытия крыш с большим количеством углов	хорошая шумоизоляция не подвержена коррозии морозостойка большой выбор цветов и форм паропроницаема, то есть выводит влагу из чердачного помещения	более 100 лет
Шифер	влагозащита снижается со временем хрупок накапливает влагу асбест вреден для здоровья человека	низкая стоимость простота монтажа устойчив к влиянию высоких и низких температур хорошая теплоизоляция хорошее шумопоглощение негорючий	15 лет
Алюминиевые листы	расширяются от воздействия высоких температур, в результате чего нуждается в специальных креплениях – кляймерах	долговечны устойчивы к выгоранию и к погодным условиям	более 100 лет

Не существует идеального кровельного материала. Каждый выбирает сам по цвету, фактуре, долговечности, цене или простоте монтажа. Но любой кровельный материал прослужит долгие годы при правильной его установке и эксплуатации.

Подводя итог, нужно отметить сложность конструкции полувальмовой крыши. Но, при должной теоретической подготовке и внимательному отношению к каждому этапу строительства стропильной системы, построить кровлю своими силами вполне возможно.

Не пренебрегайте точными расчетами каждого элемента, составлением чертежа, правильным выбором крепежа и советами опытных строителей, и вы избежите многих ошибок при возведении кровли. Надежная и красивая крыша будет радовать вас долгие годы только при соблюдении технологии всех этапов строительства. Удачи!

krovlya777.ru

Четырёхскатная вальмовая крыша: отличия и важные нюансы

Вальмовые крыши все видели не раз, только именовать их могли четырёхскатными. В отличие от шатровых крыш, вальмовые имеют два ската трапецеидальных и два – торцевых, треугольных. Последние получили название «вальмы», поэтому и крыша называется вальмовой.

Устройство крыши

Каждая крыша имеет:

• — наружное покрытие, иначе говоря – кровлю;
• — основание – каркас.

Кровля выполняется из металлочерепицы, черепицы керамической, битумной черепицы, кровельного железа (фальцевая крыша), волнистого шифера и т.д.

Каркас называют стропильной системой, а иногда и обрешёткой. На самом деле – это составные части каркаса, который, в свою очередь, можно подразделить на стропильные фермы и обрешётку. Выполняется также в конструкциях некоторых крыш контр-обрешётка, которая набивается параллельно стропильным ногам и перпендикулярно обрешётке.

Конструктивные части крыши

Скаты – поверхности крыши, находящиеся под углом к горизонту.

Рёбра (наклонные и горизонтальные) – это те места, где соприкасаются плоскости, направленные под разными углами. Частный случай горизонтального ребра – конёк крыши.

Пересечения скатов – в отличие от выпуклых углов, называемых рёбрами, пересечениями называют входящие углы. Иные названия – разжелобки и ендовы.

Карнизный или фронтонный свес – часть крыши, выступающая за пределы стен. Если она снизу прямая – это карнизный свес, если наклонная – фронтонный.

Водные скаты – эти элементы не являются несущими и предназначены для отвода воды с крыши. Как правило, это желоба и водосточные трубы.

Слуховые окна – технологические окна под кровлей, предотвращающие повышение давления воздуха в чердачном пространстве при нагреве крыши солнцем. Получили название, по одной из версий, в честь мастера кровельных работ по фамилии Слухов, который работал над зданием Манежа. По другой – название произошло от старинного понятия продушины, синонимом которой было слово «слух».

Проект четырёхскатной вальмы

В отличие от двухскатной проект вальмовой крыши сделать и рассчитать сложнее. Чтобы все углы сошлись, как надо, нужен тщательный предварительный расчёт. Так как проектирование крыши неразрывно связано с выполнение проекта всего дома, то началом его станет осмотр местности, пробы грунта и так далее. Почему надо начинать разрабатывать вальмовую крышу так издалека. Такая конструкция – весьма не лёгкая, и от того, сколько будет весить весь дом, то есть фундамент, стены и крыша, будет зависеть его давление на грунт. Если крыша тяжёлая, то фундамент надо делать прочнее, если грунт слабый, то фундамент уже не будет ленточным, его придётся делать в виде плиты. Если грунт не стабильный, то понадобятся сваи. В зависимости от тяжести дома рассчитывается и свайный фундамент.

Вот сколько тонкостей надо учитывать при проектировании одной только крыши. А если ещё жилец дома захочет, чтобы под вальмовой крышей была мансарда? Тогда надо будет рассчитывать крышу вместе с весом утеплителя и отделочных материалов. Следовательно, нужен и другой фундамент, и стены должны тоже иметь запас прочности, чтобы выдержать и крышу, и комнаты с обстановкой.

Самостоятельно неискушённому в архитектурном и строительном проектировании человеку разобраться во всех нюансах непросто. Поэтому этап проектирования вальмовой крыши стоит поручить специалистам. Ну а уж если сам процесс строительства дома для вас – удовольствие, то выполняйте готовый проект своими руками.

Защитные функции

У крыши есть те защитные функции, которые она должна исполнять:

• — противодействие граду, снегу, дождю;
• — защита от ветра и вибрационных воздействий, вызываемых колебаниями мачт, ветряков, антенн и кабелей, которые могут быть прикреплены к крыше;
• — противодействие давлению снеговой шапки;
• — сопротивление температурным расширениям;
• — защита от тепловых излучений и ультрафиолета тоже стала возможной с появлением новых кровельных материалов;
• — шумоизолирующие свойства;
• — защита от поддерживания горения в случае пожара, так как перекрывается свободный доступ воздуха.

Конструкционные особенности

Отличие уже читается в самом названии – это наличие вальм вместо фронтонов. Такую крышу можно мысленно поделить на три зоны. Одна, центральная, будет представлять собой подобие обычной двускатной крыши, только состоящей ни из прямоугольников, а из трапеций. Две других зоны будут закрыты треугольными вальмами. Эти части похожи на скаты шатровой крыши.

Понятно, почему крайние стропила центральной части должны иметь усиленную конструкцию: на них приходится самая большая нагрузка. Нужно хорошо продумывать соотношение между частями вальмовых и скатной частей крыши, так как от этого зависит и внешний вид, и прочность конструкции. Не менее тщательный расчёт должен быть в том случае, когда решено строить полувальмовую крышу. Полувальмовая крыша, в отличие от вальмовой, имеет фронтон. Но он уже не отличается такой парусностью, как его полноразмерный «собрат», используемый в двухскатных крышах.

Встречается и такое название, как датская крыша. Её отличие в том, что стропила вальмовой части стыкуются не к коньковому брусу, а к крайним балкам двускатной части крыши.

Основное достоинство вальмовой крыши в том, что она хорошо противостоит ветровым нагрузкам, так как вальма обтекаема, в отличие от фронтона с его парусностью.

В тех местностях, где часто случаются шквалистые ветры, нужно уделять пристальное внимание аэродинамике кровельных систем.

Вальмовые крыши выглядят красиво, а если на них есть слуховые окна или мансардные, то здание приобретает ещё более интересный архитектурный облик.

Разметка вальмовых крыш

Так как первым делом строится центральная, двухскатная часть крыши, то надо вначале отметить место, где будет возводиться её стропильная система. Также при этом отмечается то расстояние, на котором вальмовые части будут присоединены к коньку. Центральный брус вальмовой части другим концом должен упираться в обвязку, то есть в её верхнюю часть.

Чтобы провести верную разметку вальмовой части, надо найти и отметить середину торца постройки. Потом надо установить на коньковую доску и верхнюю часть обвязки подготовленную заранее заготовку элемента стропила. На коньковой доске надо отметить место для пропила.

Излишек коньковой доски спиливается, и к его торцу крепится наш центральный элемент. Далее остаётся разметить и установить угловые элементы конструкции, у которых прогон значительно превышает тот прогон, который имеют стропила средней части.

Важные положения

У вальмовых кровель есть свои характерные особенности, которые надо знать.

Такие системы, имеющие большую площадь кровли, не были популярны в индивидуальном строительстве ввиду сложности их расчёта. Однако такие крыши надёжны и отлично выглядят.

В вальмовых крышах удобно устраивать мансарды и монтировать слуховые окна. В них хорошо смотрятся современные мансардные окна.

Вальмовые крыши отлично подходят для крупных хозяйственных построек – помещений для домашнего скота и для хранения сена. Сено, например, можно хранить на обширном чердаке коровника.

Так как такая крыша не имеет фронтонов, то можно сэкономить на стеновом строительном материале, который может быть дороже кровли. Например, кирпич или пиломатериалы значительной толщины.

Если крыша с вальмами спроектирована и рассчитана грамотно, то она может оказаться дешевле обычной двухскатной крыши, но при этом в ней будут отлично соблюдены пропорции, архитектурная эстетика и требования к прочности и безопасности.

Но если проект будет грешить неточностями, то такая крыша «не сойдётся» уже на этапе возведения стропильной системы. Если на этом этапе попытаться пересчитать проект, то это всё равно будет дешевле, чем переделывать всю крышу потом.

Ошибки бывают и в технологическом проектировании кровли. Если при этом стропильная система спланирована правильно, то придётся заново проектировать только кровлю.

Чтобы избежать лишних расходов, к проектированию вальмовых крыш надо относиться очень тщательно, и лишний раз лучше собрать вначале макет, понять его конструктив, чем что-то собирать в натуральную величину.

postroy-dom.com
