Привет всем! В этом посте я кратко расскажу о сэндвич дымоходах и дам рекомендации по их сборке. На данный момент «сэндвичи» —  это самое популярное и доступное решение для оборудования системы отведения дыма. Свое название они получили из-за трехслойной конструкции — две коаксиальные трубы,  между которыми находится слой утеплителя. Для наглядности смотрите на рисунок ниже.

Такое строение помогает уменьшить количество конденсата и снижает (но не убирает полностью) риск возникновения пожара, так как температура наружной трубы может достигать 300 градусов по Цельсию. Внутренняя труба может быть стальной, керамической или отсутствовать совсем (смотри ниже о вермикулитовых дымоходах).

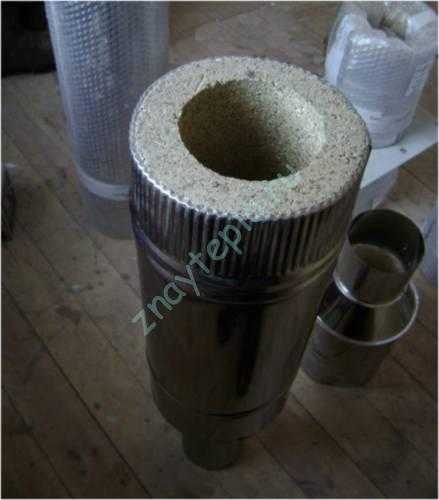

Тройник с керамической трубой внутри.

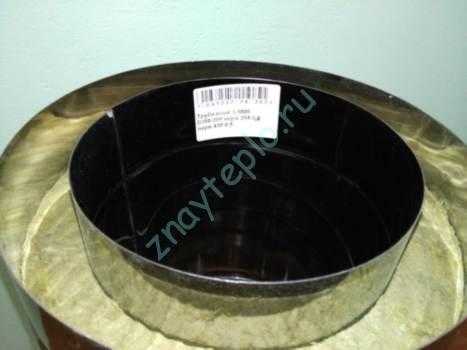

Чем утеплены сэндвич дымоходы?

Существует несколько видов используемого утеплителя, отличающихся по цене:

  • Каолиновая вата — самый дорогой вариант. Отличается от прочих высокими теплоизоляционными характеристиками (работает при температурах до 1200° С), устойчивостью к вибрации и малым весом. На российском рынке дымоходов с ней мало, но кто ищет тот всегда найдет. Опознать ее очень легко по ее молочно-белому цвету.
  • Техническая базальтовая вата — один из самых распространенных теплоизоляционных материалов. Используется в «сэндвичах» средней ценовой категории. Имеет меньшую стоимость и устойчивость к высоким температурам, чем предыдущий материал. При перегреве базальтовой ваты происходит ее спекание и усадка, что приводит к скорой замене сегмента. Поэтому, проходя потолок или стену, не переусердствуйте с теплоизоляцией. Поверхность труба должна охлаждаться воздухом.
  • Вспученный вермикулит — материал изготавливается из природного минерала путем его нагрева. В результате чего природный вермикулит становится пористым и сильно увеличивается в объеме. Он дешевле двух предыдущих, но при этом склонен к осыпанию. Кроме того, у некоторых моделей вермикулитовых дымоходов отсутствует внутренняя труба (ее еще называют гильзой). Это удешевляет изделие, но приводит к тому, что конденсат будет впитываться в пористый материал и увеличивать вес всей конструкции.  Это значит, что при монтаже по наружной стене необходимо увеличивать количество стеновых опор.

Сталь для сэндвич дымоходов.

Для изготовления труб применяют различные сорта стали, подходящие для разных условий эксплуатации:

  • Оцинкованная сталь — самое бюджетное решение с самым коротким сроком службы. Оцинковка может «прогореть» за 2 отопительных сезона и потом ее придется полностью менять.
  • Ферритная нержавеющая сталь AISI 430 или AISI 439 — применима для котлов с «сухим» режимом работы, то есть без конденсата. А для этого отходящие газы должны иметь достаточно высокую температуру.  Это условие хорошо выполняется на банных печах и котлах старой конструкции, где нет длинных теплообменников и дым не успевает сильно остыть. Максимальная температура отходящих газов не должна превышать 600 градусов. Последнее означает, что перегревать их тоже не стоит. Тут нужна золотая середина.
  •  Аустенитная «нержавейка» AISI 304 или AISI 316 — используется для современных твердотопливных и газовых котлов с высоким КПД. При высоком коэффициенте полезного действия, выхлоп будет попадать в дымоход уже остывшим. Это приведет к образованию большого количества конденсата, который является слабой кислотой. Данные сорта стали отлично подходят для работы в таких условиях.
  • Эмалированные дымоходы — на данный момент это экзотика, но данное решение имеет право на жизнь. Эмаль позволяет сделать относительно недорогой дымоход устойчивый к воздействию кислотного конденсата и высокой температуры (до 800° С). Недостатком тут является высокий риск повредить эмаль во время монтажа и перевозки. А каждый такой скол уменьшает срок службы.



Инструкция по монтажу сэндвич дымохода.

Прежде всего, монтаж сэндвич дымохода должен соответствовать требованиям свода правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование» и правилам пожарной безопасности. В принципе, его можно собрать и самостоятельно, но лучше будет, если вы пригласите человека с опытом проведения таких работ. Поскольку от их качества без преувеличения зависит ваша жизнь и здоровье.

Сначала, в зависимости от того, как расположена ваша котельная (или комната, если вы ставите камин или печь), вам нужно определиться со способом прокладки. Их существует два:

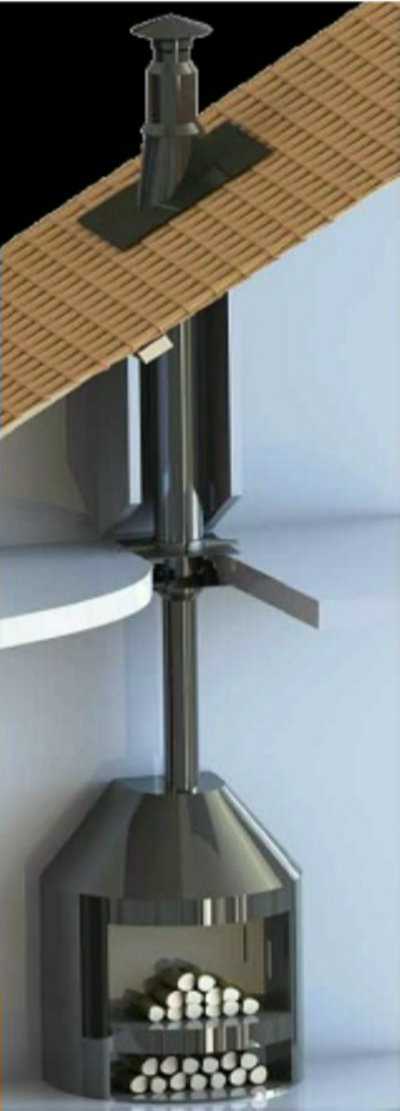

  • Через перекрытия и кровлю (на рисунке слева).

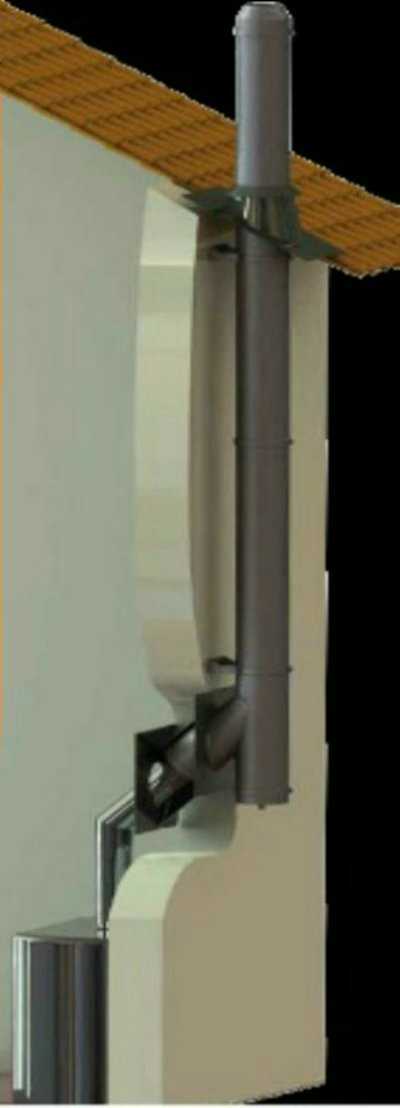

  • По наружной стене (на рисунке справа).

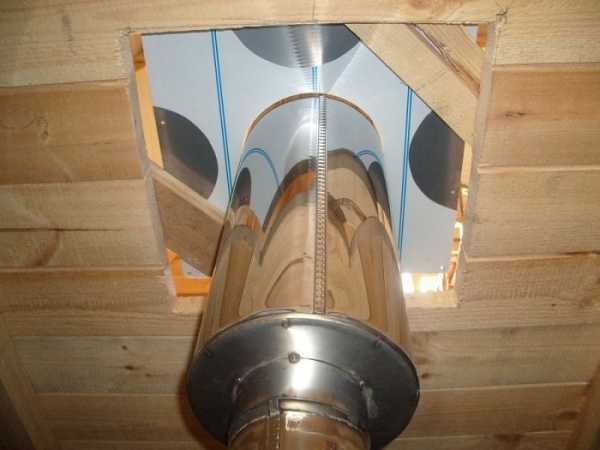

В первом случае вам будет необходимо установить потолочно-проходные узлы (сокращенно ППУ) для преодоления перекрытий и крышную разделку для закрытия отверстия в кровле. Помните, что вам нужно сделать необходимые отступы от горючих материалов и деревянных стропил. Если про это забыть, то первая же топка котла может закончиться пожаром. Например, бани чаще всего сгорают именно по причине неправильно сделанного прохода через потолок. В результате чего деревянный брус или доски, из которых он сделан начинают тлеть. Учесть все эти нюансы желательно еще на стадии проектирования дома.

В ППУ без утепления засыпается сыпучий негорючий материал (производители рекомендуют использовать керамзит). Он должен пропускать через себя воздух и тем самым охлаждать поверхность трубы. Иначе произойдет уже упомянутое выше спекание и усадка утеплителя. Кроме этого, монтаж нужно сделать так, чтобы стыки между «сэндвичами» не попадали в перекрытие. Это тоже требование пожарной безопасности.

Для проведения дымохода через кровлю используется или разделка из нержавеющей стали, или мастер-флэш, сделанный из технического силикона. Эти элементы подкладываются под кровлю и крепятся при помощи саморезов.

Крышная разделка.Мастер-флэш.

Во втором случае сразу от котла делается проход через стену, и далее трубы идут уже снаружи дома. Для прохода стены делается отверстие с соблюдением тех же отступов, что и для перекрытий (можно использовать точно такой же ППУ). С наружной стороны оно закладывается утеплителем и закрывается специальным экраном.

Проход дымохода через стену.

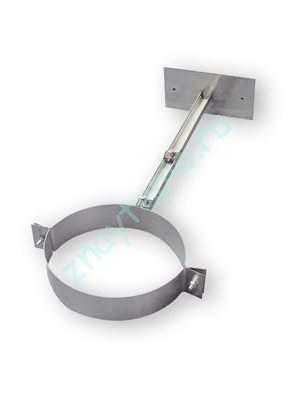

Как видно на рисунке выше, вся конструкция дымохода опирается на одну деталь, которую называют монтажной площадкой. Она крепится к стене при помощи консолей (специальных угловых креплений). Выше через каждые 1,5-2 метра трубы устанавливается стеновой хомут со штангами. Это помогает распределить нагрузку от всей конструкции.

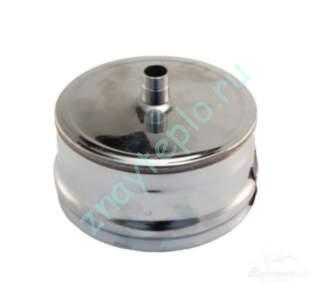

В самой нижней точке дымохода устанавливается заглушка с  резьбовым штуцером для отвода конденсата. Большинство людей глушат штуцер обычным шаровым краном 1/2 дюйма. Время от времени его надо будет открывать и сливать жидкость из трубы.

Ах, да! Я забыл о том с чего надо начинать! Сама сборка дымохода начинается от котла или печи и делается снизу вверх.  В большинстве случаев первым элементом, с которого начинается дымоход является стартовый адаптер или старт-сэндвич. Они отличаются только отсутствием или наличием раструба на одностенной половине.



Старт устанавливают на патрубок, а дальше уже идет первый «сэндвич». При этом получается, что первая и все последующие трубы ставятся наружным раструбом вниз (сборка по дыму). Но внутренние трубы при этом развернуты наоборот и собираются раструбами вверх (сборка по конденсату). Такая конструкция позволяет избежать попадания внутрь дождевой воды и не мешает стекать конденсату по каналу вниз.

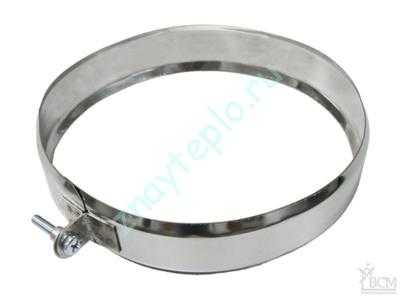

Стыки между трубами затягиваются при помощи обжимных хомутов соответствующего диаметра.

В определенный момент вам придется обходить трубой козырек крыши. Делается эта нехитрая операция при помощи двух полу отводов (угол 45 или 135 градусов), между которыми вставляется короткий «сэндвич». Далее дымоход крепится стеновым хомутом непосредственно к козырьку и идет дальше

После этого необходимо правильно выбрать его высоту над кровлей. Здесь пользуются правилом, изображенным ниже на рисунке:

Завершается монтаж установкой дефлектора (зонта), желательно чтобы он был с защитой от ветра. Это поможет вам стабилизировать тягу. Внешний их вид изображен ниже.





Вот и все! На словах все просто и гладко, а в жизни к сожалению не так. Для тех, кто устал читать ниже я приведу видео инструкцию по монтажу от одного из производителей. Смотрите и учитесь!

Видео инструкция по монтажу сэндвич дымоходов.

Обещаю, что когда-нибудь обязательно открою свой канал на Youtube и буду ссылаться в статьях только на то, что снял сам. Но, а пока приходится выискивать более или менее вменяемые видео у других.

Еще одно видео с прокладкой дымохода через перекрытия и крышу. Тоже советую его вам посмотреть

На этом я с вами попрощаюсь! Жду ваших вопросов и комментариев к статье!

znayteplo.ru

Сэндвич труба для дымохода – правила сборки и монтажа + Видео

Что это такое сэндвич дымоход?

Собираясь монтировать дымоход своими руками, стоит знать, что это за устройство и из чего состоит. Внешне  — это металлический цилиндр, внутри которого находится воздуховод. Между ними уложена термоизоляционная прослойка из базальтовой или минеральной ваты. Высокие эксплуатационные особенности конструкции объясняются, прежде всего   тем, что металлические детали выполнены из долговечного и износостойкого листа нержавеющей стали не менее 1мм толщиной. А внутренние прослойки обязательно имеют надежные показатели пожаробезопасности.

Теперь по-порядку:

  • верхняя часть, которая выходит на улицу и располагается над кровлей – это оголовок;
  • стартовая муфта — переходник, которые соединят вход котла отопления и сэндвич дымоходом;
  • для организации прохода трубы через стену или перекрытия предназначен проходной узел, так называемый разъемный адаптер;

Значительно снижает уровень пожароопасности и упрощает организацию прохода дымохода сквозь слои кровельного утеплитель устройство мастер флеш.

Стремясь сэкономить и выполняя работы своими руками, многие сталкиваются с проблемой нехватки различных деталей или расходных материалов. Поэтому производители сэндвич дымоходов кроме основных частей конструкции  укомплектовали наборы необходимыми фитингами, тройниками, заглушками и уголками. Благодаря этому, имея даже малейшие навыки монтажных работ, вы сможете установить современный дымоход своими руками.

Этапы выполнения работ при устройстве дымохода внутри дома

Независимо от того, где вы собрались монтировать дымоход —  от отопительного котла, обыкновенной печи или домашнего камина, последовательность выполнения работ практически одинакова.

  • Начинается сборка с закрепления стартовой муфты на дымоходное отверстие отопительного устройства.
  • Дальше прикручивают имеющейся в комплекте тройник напрямую к муфте или,  если того требуют особенности установки, через дополнительный отрезок трубы.
  • После этого нижний патрубок тройника закрывается  заглушкой, которая будет сниматься во время чистки дымоходной сажи своими руками.

  • Над верхним отверстием тройника в потолке проделывают отверстие, диаметр которого равен диаметру потолочного адаптера.
  • Теперь можно переходить к монтированию этого потолочного узла. Его нижняя часть вставляется в отверстие изнутри комнаты, а верхняя – надевается со стороны чердачного помещения и узел соединяется. Оставшийся зазор между адаптером и потолочным перекрытием заделывают огнеупорным утеплителем типа базальтовой ваты, оштукатуривается и закрашивается.
  • Дальше работы переходят на чердак. На выступающий патрубок монтируются  первая, а затем и вторая часть трубы, пропускаемая через проходной потолочный узел.
  • Теперь важно правильно обыграть самый пожароопасный участок дымохода – его проход сквозь потолочный утеплитель. Для этого через все слои вырезается своеобразный люк, в который устанавливается входящие в комплект мастер флеш. После того, как устройство смонтировано, все соединительные швы тщательно герметизируются материалом повышенной теплостойкости.

  • Следующим этапом будет установка труб дымохода и их соединение с мастер флеш. При выполнении работ своими руками  удобнее всего заводить детали через отверстие со стороны крыши, так проще наращивать необходимое количество элементов, в зависимости от высоты чердачного помещения.
  • И вот, наконец, на внешнюю часть трубы можно надевать оголовок. Дымоход готов!

Как видите, сложностей особых нет и всю работу можно выполнить своими руками. Помощь напарника может понадобиться только для удобства, во время работы в помещениях на разных уровнях. А дополнительные приборы или оборудование будут нужны  для проделывания отверстий в кровле и потолочном перекрытии.

Некоторые отличия монтирования внешнего сэндвич дымохода

  1. Начало такое же – дымоходный штуцер соединяется со стартовой муфтой.
  2. Для проходного адаптера вырезается отверстие в ближайшей стене дома.
  3. Разборный узел монтируется аналогично предыдущему варианту, зазоры также утепляются огнестойкой базальтовой ватой и заштукатуриваются.
  4. С улицы через адаптер вводят горизонтальную трубу, дотягивают ее до стартовой муфты и соединяют с ней.
  5. На внешнем конце трубы закрепляют тройник, нижнее отверстие которого закрыто съемной заглушкой.
  6. На следующем этапе работ понадобится высокая лестница или даже подъемник, в зависимости от высоты дома. А перед тем,  как собрать дымоход сэндвич, нужно на стене подготовить крепежи для трубы. Лучше всего использовать монтажные кронштейны, надежно вмонтированные в стену через каждые 80-100см. Способ их крепежа зависит от материала стен и типа внешней обшивки.
  7. Как только кронштейны установлены, можно приступать к сборке трубы. По мере  наращивания элементов нужно не забывать надевать специальные обручи, с помощью которых они будут соединяться с кронштейнами.
  8. Заканчивается монтаж сэндвич дымохода установкой на верхнем конце трубы оголовка, защищающего дымоход от попадания осадков.

Внешний дымоход монтировать своими руками проще, так как нет необходимости монтировать защитный мастер флеш и обустраивать качественный проход через кровлю. И если раньше значительным недостатком внешнего отводного канала было его промерзание и вероятность накопления конденсата, то сейчас, с появлением теплостойких сэндвич дымоходов эти неприятности исключены.

Преимущества сэндвич дымоходов:

  • выполняя работы своими руками, есть возможность подсоединить такой отвод  практически к любому виду отопительного устройства;
  • простота сборки и быстрота проведения работ независимо от варианта размещения труб;
  • нет необходимости в проведении дополнительной противопожарной защиты, все материалы отличаются огнеупорностью и низкой теплопроводностью;
  • экономия на оплате услуг специалистов, все работы можно выполнить своими руками, а простота конструкции исключает возможные ошибки и просчеты.

grounde.ru

Сэндвич труба для дымохода (фото)

  1. Конструкция сэндвич дымохода
  2. Свойства сэндвич трубы для дымохода
  3. Особенности установки сэндвич дымохода
  4. Монтаж сэндвич дымохода (видео)

Дымоход является важнейшей частью дровяного камина, ответственной за его эффективное и безопасное функционирование: тягу и эвакуацию дымовых газов. Первые дымоходы выполнялись из глины и кирпича, но сегодня их ассортимент очень широк и включает модели из керамики, стали и даже закаленного стекла.

Стальные дымоходы относятся к одному из самых популярных типов дымоходных систем, главным образом, благодаря простоте их устройства и невысокой цене. Они делятся на одноконтурные и двухконтурные и представляют собой модульную конструкцию из горизонтальных труб и фасонных элементов. Одноконтурные дымоходы более экономичны, чем двухконтурные, но имеют один существенный недостаток, связанный с отводом газообразных продуктов горения низкой температуры, когда на внутренней поверхности трубы начинает скапливаться агрессивный кислотный конденсат. Универсального средства борьбы с конденсатом, не существует, но уменьшить его влияние можно, увеличив теплоемкость дымоходной системы, например, используя слой теплоизолятора. Именно эту идею реализуют в двухконтурных («сэндвич») дымоходах.

Конструкция сэндвич дымохода

Сэндвич дымоход состоит из трех элементов: внутренней и внешней трубы, с проложенной между ними минеральной или базальтовой ваты, чья мягкая структура дает возможность внутренней трубе расширяться и возвращаться в исходное состояние в разных эксплуатационных режимах работы камина. При выборе изоляционного материала для среднего слоя, предпочтение отдается базальту, так как он относится к экологически чистым материалам, не выделяющим при нагревании неприятного запаха и смол.

Для изготовления корпуса дымохода берут высоколегированную нержавеющую сталь или комбинируют ее с оцинкованной, из которой выполняют внутреннюю часть, что снижает стоимость всей дымоходной системы. Лучшими маркой нержавеющей стали является AISI 321 толщиной 0,8-1,0 мм с высокой кислотоустойчивостью и температурным пределом в 1200 °С. Срок годности такой стали достигает ста лет. Менее качественные и дешевые сорта стали AISI 409 и AISI 430 можно использовать десять – пятнадцать лет. Если дымоходная труба не маркирована, то установить качество стали будет затруднительно. Единственным средством определения низкокачественного сорта металла может служить его намагниченность, которая проверяется обычным магнитом.

Так как сэндвич дымоход собирается по модульному принципу, его конструкция может быть сложной и включать такие элементы как горизонтальная труба, переходник, тройник, колено, труба с ревизионным люком, конденсатосборник, поворотная задвижка, дефлектор и т.д. При этом, сложной не избыточно и по возможности, прямолинейной, так как на пути дымовых газов должно встречаться минимум препятствий. Герметическая точность дымохода достигается использованием специальных соединительных деталей с уникальным профилем, а также применением герметика и силиконовых колец.

Свойства сэндвич дымохода

  1. Высокая термостойкость
  2. Пожаробезопасность
  3. Хорошая тяга
  4. Теплоизоляция, благодаря которой на внутренней части дымохода образуется минимальное количество конденсата
  5. Компактность и легкость конструкции
  6. Простота монтажа внутри и снаружи здания

Особенности установки сэндвич дымохода

Любой дымоход должен соответствовать двум основным требованиям: быть пожаробезопасным, абсолютно герметичным и обеспечивать хорошую тягу. При сборке частей сэндвич дымохода используется два вида соединений: «по конденсату», когда внутренняя часть верхней трубы входит в нижнюю внутреннюю трубу, и «по дыму», когда наружная часть верхней дымоходной трубы насаживается на наружный диаметр нижней.

Для соединения сэндвич дымохода с выходным патрубком камина используется небольшая одинарная труба, которая насаживается на него «по дыму». Такой же принцип соединения одинарной трубы с внутренней частью стартового отрезка дымохода. Внешняя же часть стартового элемента выполнена таким образом, чтобы остальные детали «дымоходного конструктора» соединялись «по конденсату». Стыки дымохода укрепляется стальными «хомутами» и прикрепляются к стене. Любые проходы через перекрытия осуществляют с помощью накладок, герметика и фланцев, а также слоя базальтовой ваты.

Для предотвращения «хождения» внешней трубы сэндвич дымохода при колебательном движении внутренней трубы при нагреве и охлаждении, внешняя труба скрепляется саморезами.

Труба, устанавливаемая на плоской крыше, должна выступать на высоту не менее 0,5м . В случае остроконечной крыши ее высота над коньком крыши должна достигать тех же 0,5 м. Если же крыша выполнена из горючих материалов, то это расстояние увеличивается до 1,5 м.

Монтаж сэндвич дымохода (видео)
