В этой статье будем разбираться с полувальмовой крышей. Что она собой представляет, из каких элементов собирается, расскажем о технологии возведения кровельной конструкции этого типа, рассмотрим преимущества ее и недостатки.

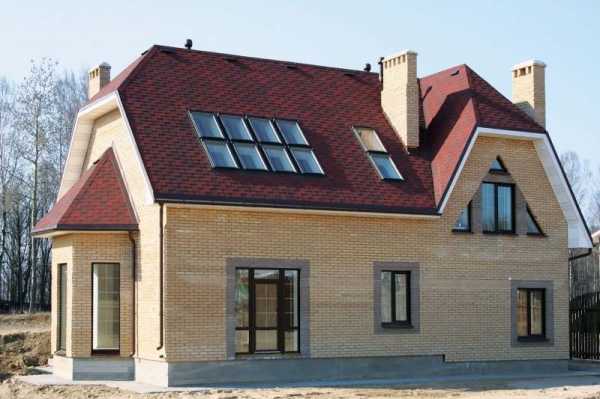

Дом с полувальмовой крышей

Что собой представляет полувальмовая крыша

Начнем с того, что полувальмовый вариант является подвидом вальмовой кровельной конструкции, которая собой представляет четырехскатную кровлю. В ней два трапециевидных ската, два треугольных (равнобедренных).

Свое название полувальмовая получила лишь из-за того, что треугольные скаты у нее неполноценные. Они укорочены фронтонами дома. Именно последние играют важную роль в процессе сооружения полувальмовой кровли. Потому что предварительно сооружают фронтон, а уже под него подгоняют кровельную конструкцию. То есть не сооружают сначала крышу, а затем формируют ее фронтоны.

Существует два способа возведения фронтонов здания:

  • из стенового материала;

  • в виде каркасной конструкции, которая входит в состав крыши.

И тот, и другой вариант сегодня используются повсеместно, но статистика показывает, что первый встречается гораздо чаще. Все дело в том, что так проще возводить кровлю, плюс фронтоны из кирпича или блоков – это надежные строительные конструкции, которые выполняют функции несущих стен в мансардных помещениях.

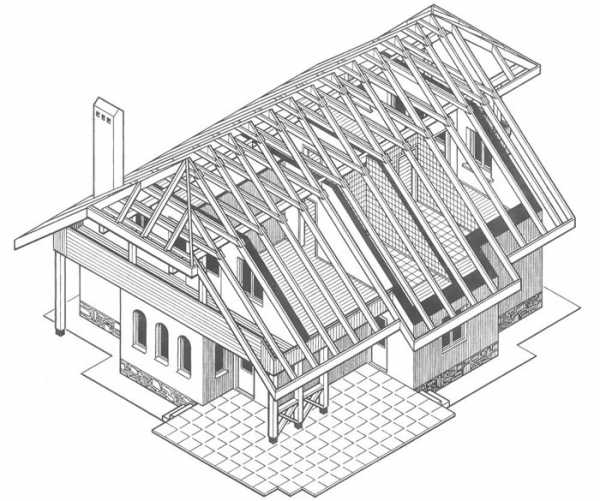

Чертеж конструкции полувальмовой крыши с указанием элементов

Преимущества и недостатки

Простой полувальмовую крышу не назовешь и в плане ее расчета, проектирования, и в плане ее сборки. Но благодаря именно своему строению она является обладателем остаточно серьезных преимуществ перед другими кровельными конструкциями.

  1. Под ней образуется большое пространство, где можно организовать мансарду.

  2. Наличие фронтона делает конструкцию более теплой, особенно, если сооружается этот строительный элемент из кирпича или блоков.

  3. На фронтоне можно установить окна или дверь с выходом на балкон.

  4. Меньше площадь скатов, чем у той же вальмовой конструкции, что снижает себестоимость сооружения кровли.

Что касается минусов. Самый значительный недостаток – сложная конструкция, в которую входит большое количество различных элементов, а значит, и большое количество пиломатериала, а также крепежных изделий. Сложная конструкция – это сложный и трудоемкий монтаж, где потребуется знания и опыт сооружения.

Внутреннее помещение (мансарда) под полувальмовой кровлей
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

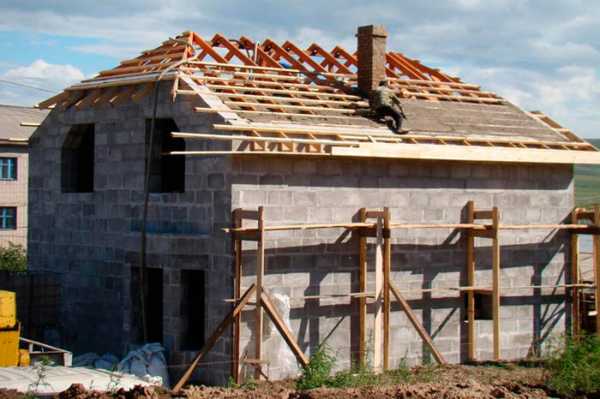

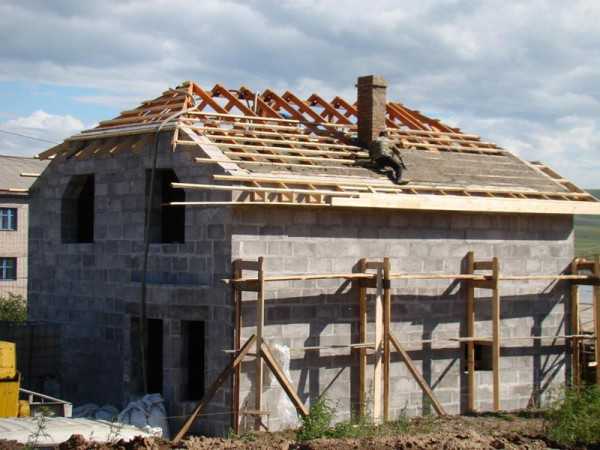

Полувальмовая крыша с кирпичным фронтоном

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

  1. По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.

  2. Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.

  3. Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.

  4. Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.

  5. Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.

  6. Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.

  7. Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

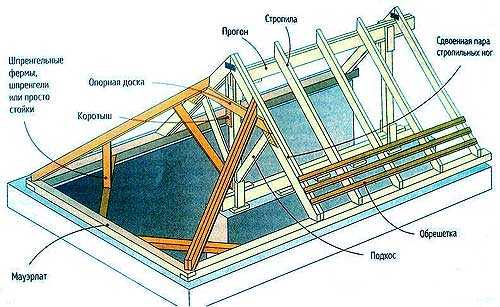

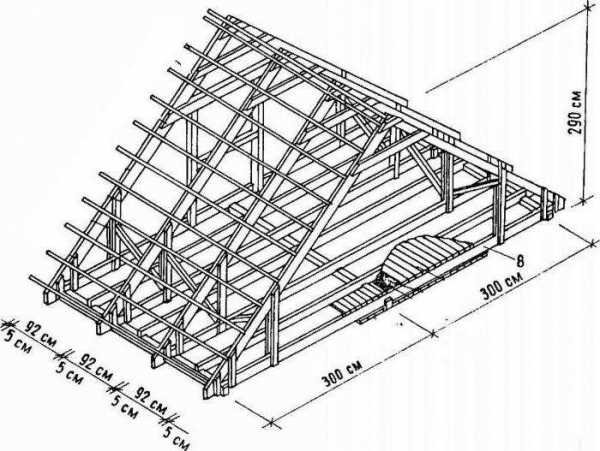

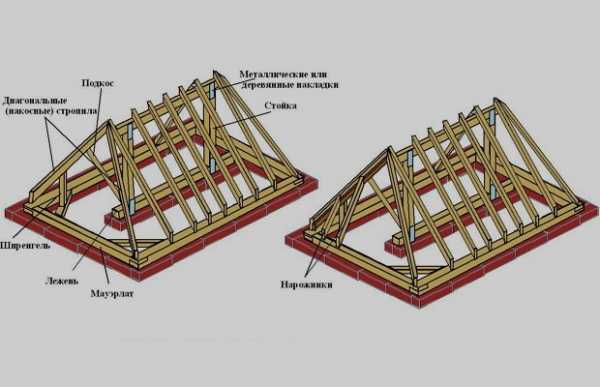

Стропильная система полувальмовой кровельной конструкции

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

  • промежуточный пролет под стропила, который устанавливают на стойки;

  • или сами стойки без прогона, которые монтируются под каждую стропилу;

  • шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

  1. По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.

  2. Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.

  3. Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.

  4. Последний этап снаружи крыши – укладка кровельного материала.

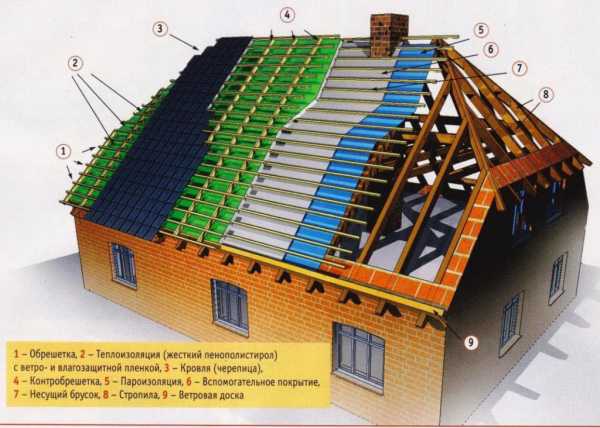

Схема утепления скатной крыши
Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

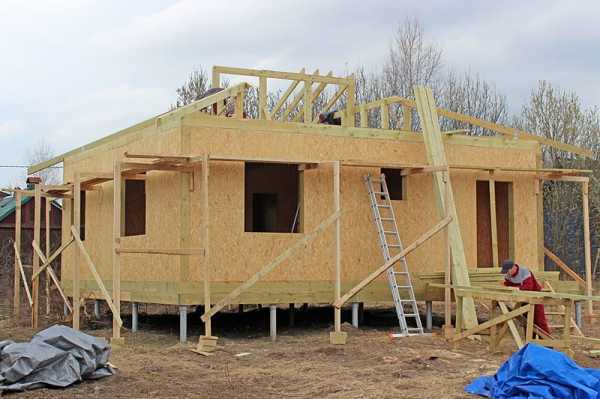

Как собрать каркасный фронтон

В принципе, собрать в доме с мансардой и полувальмовой крышей фронтон в виде деревянного каркаса – не проблема. Для этого предварительно надо определиться с формой фронтонной стены. Обычно она собой представляет трапецию. А значит, необходимо сформировать периметр этой фигуры.

  1. По несущей боковой стене дома по мауэрлату устанавливают стойки. Длина у них разная. Поэтому опоры монтируют так, чтобы они своими верхними концами создали ломаную линию.

  2. По их верхним краям укладывают брус или доску толщиною 50 мм.

  3. Стойки между собой обвязывают укосинами, подпорками или горизонтальными рейками.

  4. После окончания сооружения кровли фронтон обшивают досками или фанерой, можно использовать ОСП. Обязательно проводят утепление.

В видео показано поэтапно, как сооружали полувальмовую крышу с каркасным фронтоном:

Разновидность полувальмовой крыши

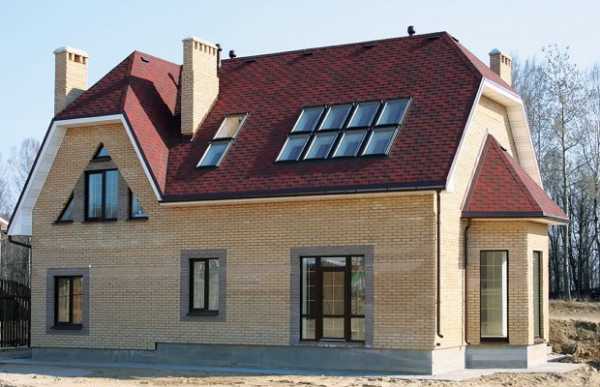

Обратите внимание на фото ниже, где показана кровля, которая относится к категории «полувальмовая», только у нее немного изменена форма. По сути, в ней поменялись местами скат вальмы и фронтон. Первая опустилась вниз, второй поднялся над ней.

Чисто конструктивно изменения присутствуют, особенно в стропильной системе крыши. Но в эксплуатационном плане никаких изменений нет. Это все та же мансардная кровля, под которой будут организовывать жилые помещения.

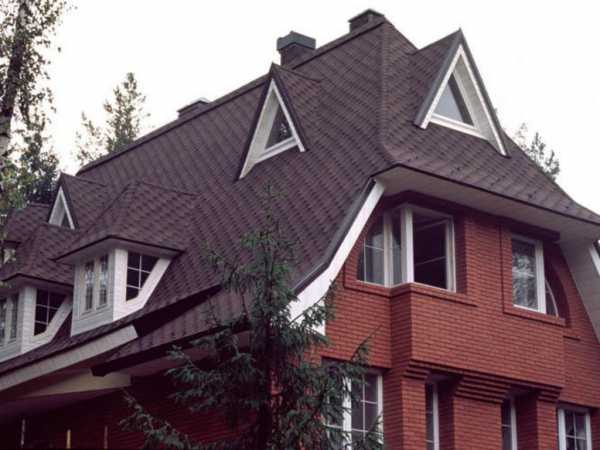

Полувальмовая крыша с поднятым фронтоном

Что касается стропильной системе, то здесь, как и в предыдущем случае, устанавливают коньковый прогон и монтируют на него стропила основных скатов крыши. После чего сооружается треугольной формы фронтоны. А уже от них укладывают под уклоном стропильные ноги и належники вальм.

Обратите внимание, что в этой конструкции фронтон возводят в виде каркаса, обшиваемого с двух сторон. Никакой кирпичной или блочной кладки.

В видео можно увидеть особенности возведения полувальмовой крыши:

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение по теме

Сегодня архитекторы предлагают большое количество типовых домов с полувальмовыми крышами (стропильные системы с чертежами обязательно прилагаются), из которых можно выбрать достойный вариант. Разновидностей проектов на самом деле настолько огромно, что редко в одном загородном поселке встретишь два одинаковых дома. Так что смело можете выбирать один из таких. А если есть свободные деньги, то закажите индивидуальный проект, который от всех будет значительно отличаться.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Полувальмовая крыша стропильная система — Всё о кровле

Полувальмовая двускатная крыша: стропильная система и конструкция

Полувальмовая двускатная крыша – это не только красивое с точки зрения архитектуры, но и весьма практичное решение, позволяющее получить просторный мансардный этаж и надежную, долговечную кровлю одновременно. Помимо эффективной защиты всех частей здания от воздействия осадков, конструкция полувальмовой крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти достоинства обусловили высокую популярность крыш данного типа в сфере индивидуального строительства.

Выбор параметров полувальмовой крыши

При подборе кровельного материала и угла наклона скатов полувальмовой крыши прежде всего учитывают величину нормативной снеговой нагрузки. принятой строительной климатологией для региона, в котором ведется строительство. При высоких значениях крутизну скатов увеличивают, а свесы делают меньше; при низких – наоборот: скаты делают более пологими, а свесы увеличивают.

Следующим фактором, влияющим на уклоны скатов и очертания крыши, является назначение чердачного пространства. Как известно, каждый скат полувальмовой крыши состоит из двух трапецевидных плоскостей, имеющих различный уклон. Если владелец намерен использовать чердачное пространство как жилое, верхнюю часть ската делают более пологой и длинной.

Единственным недостатком полувальмовой крыши считают сложность устройства стропильной конструкции, включающей помимо основных элементов множество дополнительных, без которых система не имела бы необходимой прочности и жесткости.

Сборку стропильной конструкции начинают с монтажа мауэрлата, задача которого — равномерное распределение нагрузки, передаваемой стропилами на верхнюю плоскость стены. Поперечное сечение мауэрлатного бруса должно иметь ширину в 150 мм и высоту в 100 или 150 мм.

Мауэрлат укладывают на два слоя рулонной гидроизоляции и крепят к стене: к деревянной – посредством скоб, к кирпичной – посредством шпилек, замоноличенных в железобетонный пояс, который специально для этого возводится поверх кирпичной кладки.

Шпильки изготавливают из металлического прута диаметром от 10 мм и устанавливают с шагом 1,2 м таким образом, чтобы по завершении монтажа всей стропильной системы они оказались между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 – 3 см. Сверление крепежных отверстий в мауэрлате, а также обработка бруса антисептиком, делаются заблаговременно.

После укладки и фиксации мауэрлата устанавливают подконьковые стойки и конек. Главным требованием этой сравнительно простой операции является строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливают диагональные (накосные) стропила. соединяющие торцы конька с углами дома. Эти стропила имеют большую, чем рядовые, длину и несут увеличенную нагрузку, поэтому площадь их поперечного сечения удваивают. Для этого, как правило, скрепляют вместе две доски или бруса, служащие материалом для рядовых стропил.

Стропила, опирающиеся на диагональные, называют нарожными. Они, как и рядовые стропила, устанавливаются на следующем этапе. По завершении монтажа стропила укрепляют с помощью опорных стоек или подкосов, опирающихся на плиты или балки перекрытия; для накосных стропил применяют шпренгельную ферму. Нарожные стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. При этом нагрузка будет распределена по всей длине диагональных стропил равномерно. Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепят к вбитым в стену костылям, для чего используют проволочные скрутки. На зафиксированные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент до начала сборки стропильной конструкции в обязательном порядке должен быть обработан антисептическими и противопожарными составами.

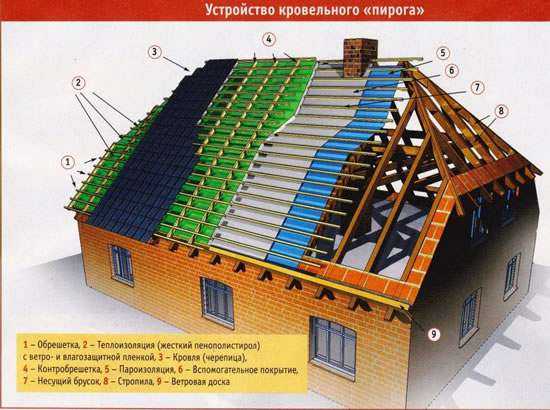

Кровельный пирог двухскатной полувальмовой крыши

Важнейшим элементом кровли является пароизоляция, наилучшим материалом для которой считается фольгированная пленка. Ее крепят к нижней плоскости стропил фольгой вниз при помощи строительного степлера. Фольга должна быть из алюминия, поскольку он не подвержен коррозии.

Следующий слой — теплоизолятор – чаще всего выполняют из минеральной ваты, которую располагают между стропилами. Нельзя допускать смятия минваты, ее необходимо закреплять с некоторым натяжением.

Завершают кровельный пирог слой гидроизоляции и кровельное покрытие. Между ними должен быть зазор, благодаря которому будет осуществляться проветривание подкровельного пространства.

Похожие записи

  • Способы соединения стропил по длине и в коньке

Основой любой крыши с несколькими скатами является стропильная система. Стропильная система представляет собой конструкцию,

  • Устройство и расчет вальмовой крыши

    Привлекательный внешний вид дома во многом зависит от устройства кровли. Кроме этого именно она

    Стропильная система полувальмовой крыши: как построить датский и голландский вариант

    Полувальмовые крыши – один из наиболее интересных вариантов, заимствованный в североевропейской архитектуре. Их обтекаемая форма чрезвычайно адаптирована к порывистым ветрам. Укороченные треугольные скаты позволяют ощутимо раздвинуть границы полезного чердачного пространства, не водружая на стены массивную кровельную конструкцию. Смотрятся стильно на зданиях любой этажности и назначения. Единственный недостаток заключен в непростой технологии строительства. Однако те, кто знает, как сооружается стропильная система полувальмовой крыши, справятся с работой без особых проблем.

    Содержание

    Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

    От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

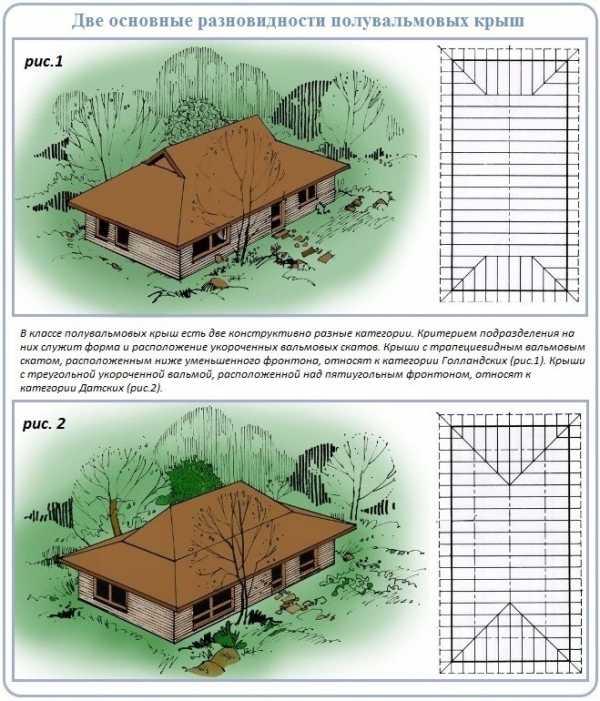

    По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

    • Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
    • Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

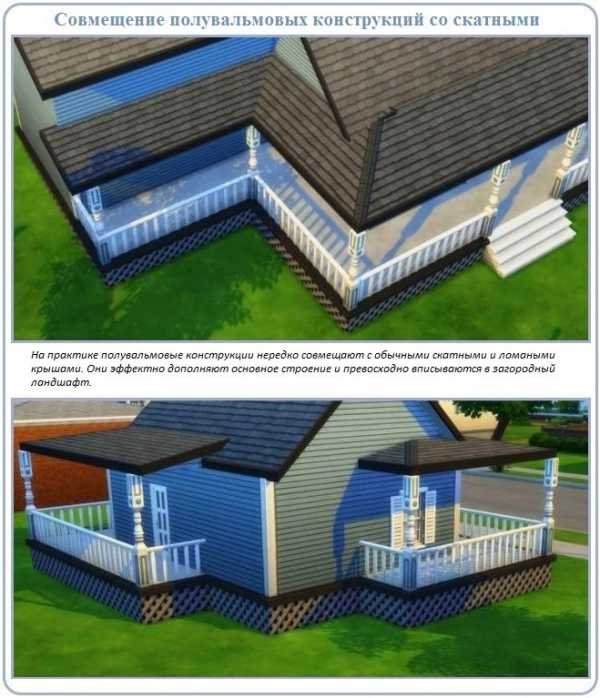

    На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

    Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

    Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

    Строительство конструкции с трапециевидной короткой вальмой и треугольным фронтоном над ней немногим отличается от сооружения традиционного четырехскатного вида. Правда в плане схема стропильной системы полувальмовой крыши голландского типа не напоминает запечатанный почтовый конверт. Похожа она скорее на разделенный надвое прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа сооружения коротких скатов все работы ведутся аналогично.

    Сначала производится монтаж опор под укладку конькового прогона. Вместо отдельных опорных стоек может использоваться рама, верхняя сторона которой будет служить прогоном для будущей крыши. Затем устанавливают рядовые стропильные ноги. Технологические различия начинаются при установке диагональных ног и нарожников голландской полувальмы. Они ведь обязаны сформировать плоскость укороченного пятиугольного ската, а не полноценной треугольной вальмы, как в стандартных четырехскатных крышах.

    Цель достигается путем установки горизонтальной перемычки-прибоины, к углам которой врубкой присоединяются диагональные стропилины. Часть нарожников, расположенных по центру будущего ската, фиксируются верхом к прибоине гвоздями или уголками. Остальные нарожники монтируются обычным методом: к диагональной стропилине верхом, к мауэрлату или балке перекрытия низом.

    Чтобы обеспечить жесткость в зоне полувальмы, участки присоединения перемычки к рядовым стропилам усиливают подкосами. Крайние стропильные фермы с обеих сторон делают двойными. Места фиксации перемычки к стойке и к стропилинам дополнительно укрепляют коротышами – прибитыми снизу отрезками доски. Они предотвратят деформацию конструкции при превышении нагрузки.

    Возвышающуюся над укороченной вальмой треугольную часть фронтона обшивают доской или листовым материалом. Однако разумные хозяева устраивают в вертикальном треугольнике небольшие окна для поступления естественного освещения и обеспечения вентиляции.

    С распространенными типами голландских крыш полувальмовой разновидности и формами стропильных систем ознакомит фото подборка:

    Как водится, базовая голландская версия стала почвой для разработки массы модификаций. Согласно одной из них место фронтонного треугольника занимает полувальма аналогичной конфигурации. С пятиугольным укороченным скатом она формирует выпуклый, а не вогнутый угол. Стоит отметить, что и вогнутые углы имеют место в ряде архитектурных решений. В плане схема похожа на привычный конверт, но проекция вальмовых составляющих отличается.

    Разница есть в алгоритме строительства. На этапах сооружения двускатной части крыши работы выполняются так, как диктует наслонная или висячая технология. Затем, чтобы создать характерный излом, первым делом перед крайней рядовой стропильной фермой монтируется ее укороченный аналог, а уже к его углам присоединяются диагонали. Дальше все производится по вышеизложенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний вальмовый треугольник сооружается по датской методе.

    Датская разновидность не менее интересна, чем ее голландская «подруга», но во главе устройства стропильной системы заложен несколько иной способ. По сути, оба типа крыш можно организовать из двух водруженных друг на дружку ярусов. Так возводится ломаная крыша. что вполне подходит, если в чердачном пространстве предстоит расположить мансарду. Однако ломаный метод ощутимо дороже и хлопотнее, чем полувальмовый, с которым стоит ознакомиться с должным вниманием.

    Уже выяснили, что у короткой датской вальмы треугольная форма, а у смежного с ней фронтона трапециевидная. В плане крыша очень похожа вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

    Перед строительством крайне желательно обзавестись достойным проектом и сделать расчеты элементов стропильного каркаса. Маяться с вычислениями размеров каждого элемента слишком муторно. По уверениям опытных кровельщиков, достаточно рассчитать самую длинную деталь системы. Прочим элементам разрешено быть равнозначного или несколько меньшего сечения.

    Сооружение полувальмового каркаса начинается по общим для всех крыш правилам с установки мауэрлата. На него предстоит опереть нижние пятки рядовых и вальмовых стропильных ног. Следует учесть, что опирание будет производиться на разных уровнях, т.к. верхние плоскости несущих стен и фронтонов находятся на неравнозначной высоте.

    Строительство первой очереди стропильной системы производится в четыре этапа:

    • Сооружение мауэрлата. В описываемом примере он не будет схож с традиционной деревянной рамой. Брус для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2- по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью фронтонных стенок.
    • Укладка балок перекрытия. Выполняется она перпендикулярно брусьям мауэрлата основных несущих стен. При необходимости состыковки двух брусьев слабое место соединения нужно располагать над несущей внутренней стеной.
    • Установка опор для конькового прогона на внутреннюю стену. Крайние опорные стойки определяют длину основной части крыши. Расстояние между рядовыми стойками должно быть равным, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение стоек временно дополняется вспомогательными укосинами.
    • Установка рядовых стропильных ног основной части скатов, для осуществления чего применяется традиционная наслонная и висячая технология .

    Изображения балок перекрытия нет на приведенных в пример рисунках, потому что оно помешало бы уловить принцип процесса. В реальности перекрытие непременно должно быть.

    Диагональные стропила датской крыши соединяют край конька с углами фронтонов. Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнять работу с достаточной точностью:

    • Заподлицо с внешней плоскостью фронтонного мауэрлата устанавливается обрезок доски размерами 50×150мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одним махом без лишних манипуляций во время примерки отметить положение врубки.
    • Доска произвольных размеров укладывается на 3-4 рядовые стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.
    • Из доски 50×200мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку, второй размечает.
    • На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
    • С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.
    • Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно равно 26см.
    • Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемый 3D контур стропильной доски.
    • На твердой почве выполняются все отмеченные запилы – диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэрлата не было, можно сразу сделать вторую стропилину этой же полувальмы.

    Перед установкой диагональных стропилин фронтонный мауэрлат освобождается от вспомогательного обрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верней пятки подойдут гвозди, внизу лучше использовать уголки.

    Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного измерения. Полученный результат следует отложить от вершины конька и отметить. Из найденной таким путем точки к середине фронтона протягивается шнурка. Она будет служить ориентиром при изготовлении и монтаже центральных вальмовых стропилин.

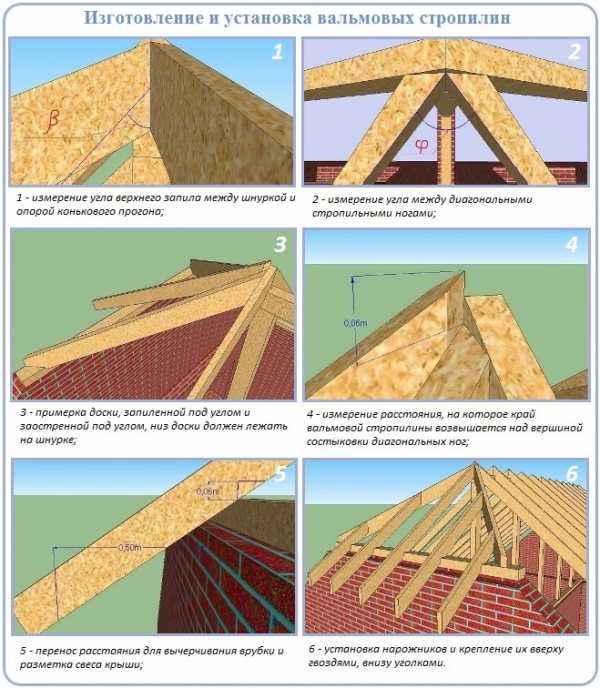

    Для того чтобы установить центральную ногу полувальмы надо:

    • Измерить малкой — строительным угломером угол β, находящийся между шнуркой и опорной стойкой. Он поможет с точностью отчертить линию верхнего запила.
    • Измерить угол φ между диагональными элементами. Он нужен, чтобы сточить на верхней пятки две грани в виде фаски для плотного вхождения в узел.
    • Доска подходящей длины сечением 50×150мм сначала запиливается под углом β, затем запил подтачивается с обеих сторон так, чтобы в торце получился угловой выступ со значением φ.
    • Заготовку снова надо примерить. Ее устанавливают прямо поверх натянутой шнурки, чтобы замерить величину возвышения заготовки над коньковым узлом.
    • Результат переносится вниз для определения глубины нижней врубки. В приведенном примере это 6см. Их откладывают строго по вертикали, от полученной точки проводят горизонталь. Линии для запила врубки нижнего узла готовы.
    • Сразу вслед за разметкой врубки отмечается линия нижнего запила. Для этого надо рулеткой отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовой стропилины.
    • После выполнения всех намеченных запилов вальмовая нога не крепится сразу, а используется в качестве шаблона для производства нарожников.

    Нарожники для заполнения вальмовых скатов делают, не отступая от изученной методики, но с учетом реальных размеров и специфики установки. Верхний запил подтачивают только с одной стороны на угол, равный φ/2. С нижним узлом все просто – все линии при правильном раскладе должны быть симметричны. По завершению обработки заготовок все вальмовые элементы устанавливаются и крепятся подобно рядовым собратьям.

    Аналогичные действия проводятся при изготовлении и установке нарожников основных скатов. Для формирования нижних запилов используется один из вальмовых элементов. Для верхнего запила сперва отчерчивается линия под углом β, потом ее подтачивают с требующейся стороны под углом, полученным посредством вычислений по формуле 90º- φ/2.

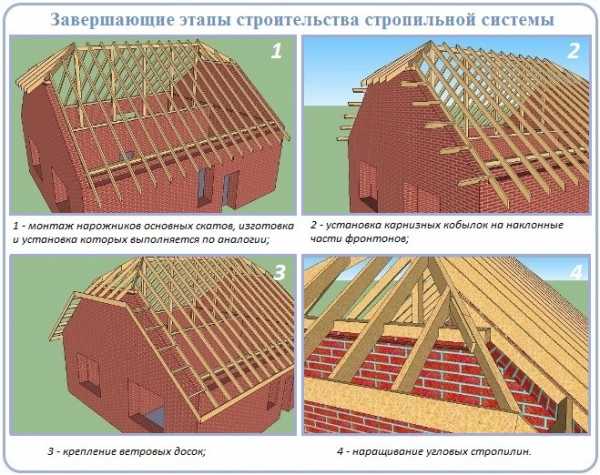

    После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

    В числе этапов подготовки:

    • Монтаж фронтонных кобылок, формирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нет оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида или несколько слоев пергамина.
    • Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50×150мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
    • Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

    Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.

    Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцовых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

    Полувальмовая крыша стропильная система

    Крыша дома является надежной защитой от атмосферных осадков, поэтому к выбору ее конструкции нужно относиться очень серьезно. Кроме обеспечения нужной устойчивости под снежной массой, кровля влияет на внешний облик сооружения. Отличный вариант, способный гарантировать высокую устойчивость и сделать дом красивым – полувальмовая крыша.

    Особенности конструкции

    Саму конструкцию крыши полувальмового типа нельзя назвать простой. За основу ее создания была взята вальмовая и двухскатная кровля. Отличительная черта такой кровли – торцевые скаты не доходят до карниза, как бы «обрываясь».

    Конструкция может иметь 2 или 4 ската. В случае выбора четырехскатного варианта торцевые скаты не будут «обрываться»: в верхней части устанавливаются треугольные франтоны от которых идут 2 ската.

    Четырехскатная конструкция полувальмовой кровли

    На конфигурацию, которую будет иметь полувальмовая кровля, влияют:

    • Количество максимально возможного количества снега.
    • Характеристики кровельного материала.
    • Ветровая нагрузка.
    • Способ использования мансардного пространства.

    Полувальмовая четырехскатная крыша

    Основной фактор – давление на поверхность снежной массы. Особенности конструкции должны разрешать справляться с этой нагрузкой без особых проблем.

    Преимущества и недостатки

    К ряду преимуществ можно отнести:

    • Отличная защита от большого скопления на кровельной поверхности количества осадков.
    • Привлекательный внешний вид, который в глазах окружающих выглядит как атрибут достатка.
    • Огромная способность противостоять ветровым нагрузкам.
    • Конструктивные особенности способствуют повышению теплоэффективности.
    • Возможность создать прочное мансардное пространство больших размеров.

    К недостаткам относится:

    • Сложность проведения работы.
    • Сооружение такого вида кровли займет больше времени, чем остальных.
    • Требуется большее количество материалов для строительства: гидро- и теплоизоляционных материалов, досок, материала кровли.

    Список недостатков практически незначим, если учитывать достоинства.

    Устройство полувальмовой кровли

    Основные составляющие полувальмовой кровли

    Полувальмовая крыша – сложная конструкция из множества элементов, соединив которые получается кровля с нужными практическими и эстетическими параметрами.

    • Системы стропил.
    • Мауэрлата.
    • Утеплителя.
    • Гидроизоляции.
    • Кровельного материала.

    Первые два являются несущей конструкцией от показателей которой зависят прочностные характеристики кровли.

    Составляющие стропильной системы:

    • Полуноги.
    • Упоры.
    • Ноги.
    • Подкосы.
    • Обрешеточный каркас.
    • Коньковый брус.
    • Ригели.
    • Ендовы.
    • Дополнительные элементы для укрепления.

    Стропильная система полувальмовой крыши требует четкого расчета специалистами. Сооружение возможно если есть правильно составленный чертеж.

    Основные этапы сооружения полувальмовой кровли

    Пример чертежа полувальмовой крыши

    Подразумевается, что уже есть схема и заготовлены материалы. Дальше работа выполняется в следующей последовательности:

    1. На фронтальные и внешние стены настилается мауэрлат (на те, которые будут опорой для стропил). На внешнюю перегородку несущего типа монтируется лежень. Способ его крепления зависит от особенностей конструкции. В случае, если дом из кирпича, то проводится бетонирование стяжки, которая предварительно армируется и в нее устанавливаются шпильки. Если же сооружение деревянное, то для закрепления мауэрлата и лежаков применяют железные скобки ила болты. Гидроизоляцию в местах соединения стен и несущего бруса проводят с помощью рубероида. Для расчета необходимого расстояния между шпильками используется чертеж: нужно чтобы они были между расположенными стропильными ногами.
    2. Монтаж вертикальных стоек проводят на лежень внутренней несущей стены. Сверху они закрепляются коньковым прогоном и фиксируются с помощью стоек (временных). Особое внимание уделяется, чтобы каждый вертикальный элемент был установлен под строгим углом к лежню. Лучше изначально проводить замеры по несколько раз. Если вертикальность хоть одной стойки будет нарушена – возможны неприятные последствия.
    3. Установка рядовых стропильных ног с шагом в 0.6 или 1.2 м. Длина стропил зависит от свесов, которые должны быть более 0.4 м.
    4. Монтаж диагонально-накосных стропил. Фиксация верхней части осуществляется с помощью гвоздей, а нижней — с применением уголков из металла.
    5. Настилка нарожников. В нижней части обязательно нужно сделать выпил пол мауэрлат. Показатель их длинны также зависит от необходимости обустройства свеса. Накосные стропила и полуноги закрепляются.
    6. Монтаж карнизных кобылок, креплений под слив, ветровых досок.
    7. Последним этапом сооружения является укладка материала кровли. Для этих целей чаще всего используются листовые кровельные материалы (металлочерепица и др.) Установка начинается с основного ската (правого угла внизу). Укладываются в нижний ряд три листовых элемента, немного прихвачиваются саморезами и выравниваются относительно стен. После укладки последнего элемента во втором ряду и проверки точного совпадения по волнам каждого листа, они закрепляются основательно. Также перед закреплением следует убедиться в том, что в местах нахлеста листы плотно прижаты друг к другу.

    Схематическое изображение четырехскатной полувальмовой крыши

    Полувальмовая крыша – действительно красивая и надежная конструкция. Но для ее сооружения лучше привлечь специалистов или, по крайней мере, профессионал должен создать чертеж, на основании которого и будет осуществляться сооружение кровли.

    Читайте по теме

    Источники: http://podkryshej.ru/poluvalmovaya-dvuskatnaya-kryisha-stropilnaya-sistema-i-konstruktsiya/, http://krovgid.com/montazh/stropilnaya-sistema-poluvalmovoj-kryshi.html, http://jsnip.ru/dom/poluvalmovaja-krysha.html

  • krovlya-mp.ru

    разновидности, как выполнить строительные работы

    Долговечная и оригинальная кровля полувальмового типа — это интересный вариант, который отлично адаптирован к ветровой нагрузке. Полувальмовая крыша имеет треугольные скаты, что позволяет одновременно увеличить чердачное пространство, снижая нагрузку на несущие лаги. Обустроить такую кровлю можно с домами любого типа, поэтому сегодня всё больше домовладельцев решается на выбор этой конструкции крыши для своего частного дома.

    Конструктивные особенности

    Одним из несомненных преимуществ полувальмовой двухскатной крыши является наличие полноценного чердака, в котором при правильной планировке можно будет обустроить полноценное помещение для рабочего кабинета или спальню. По своему внешнему виду и форме такая крыша напоминает трапецию, устойчивую к ветровой нагрузке.

    Необходимо отметить универсальность кровли этого типа, которая с одинаковым успехом подойдет как для небольшого дачного домика, так и полноразмерного коттеджа площадью в 200—300 квадратных метров. В каждом конкретном случае могут использоваться различные по своей конструкции двух и четырехскатные полувальмовые крыши, отличающиеся внутренней конструкцией и размерами.

    Имеется также возможность использования различных по своему характеру кровельных элементов. Так, можно уложить на крышу дорогую натуральную черепицу или использовать экономичный ондулин, шифер и металлпрофиль. Каких-либо особых требований к обустройству полувальмовой крыши, стропильная система которой выполняется из деревянных лаг, на сегодняшний день нет. Необходимо лишь правильно рассчитать нагрузку на несущие лаги и в последующем качественно закрепить основание, что позволит ему правильно переносить нагрузку на стены дома.

    Преимущества и недостатки

    Во многом популярность данного типа крыш обусловлена их многочисленными преимуществами, поэтому неудивительно, что сегодня многие дачники и владельцы частных домов отдают предпочтение именно этому типу конструкции.

    К преимуществам полувальмовой кровли можно отнести:

    • Оригинальный внешний вид. Такая крыша украсит ваш частный дом, подчеркнет вкус его владельца. Если вы хотите выделиться на фоне стандартных двухскатных крыш, то полувальмовая кровля станет отличным выбором.
    • Максимально возможное разнообразие. Имеется возможность изменения углов наклона ската, что позволяет выполнить уникальный дизайн кровли, который будет адаптирован под конкретные особенности архитектуры того или иного домика.
    • Возможность оптимального использования чердачного помещения. Полувальмовая кровля позволяет с максимальной эффективностью использовать чердак, обустраивая тут полноценные мансарды.
    • Обтекаемая форма. Отсутствие острых углов улучшает сопротивляемость ветровым нагрузкам, что позволяет с легкостью возводить домики даже в регионах с постоянно дующими сильными ветрами.

    К недостаткам можно отнести следующее:

    • Сложность строительных работ. При обустройстве кровли понадобится дополнительно устанавливать многочисленные опорные элементы, рёбра жёсткости и энды, что предъявляет повышенные требования к квалификации строителей. Самостоятельно выполнить такую полувальмовую кровлю будет затруднительно, поэтому сэкономить на найме опытной бригады строителей не удастся.
    • Повышенный расход стройматериалов. Крыша имеет сложную геометрию, соответственно, потребуется использовать большее количество кровельного материала, что приводит к некоторому увеличению общей стоимости работ.
    • Следует учитывать большой вес полувальмовой кровли и необходимость обустройства массивной стропильной системы. Соответственно, несущие стены дома и фундамент должны справляться с повышенными нагрузками.

    Обустройство стропильной системы

    Самостоятельно выполнить стропильную систему для крыши можно лишь в том случае, если у домовладельца имеется соответствующий опыт работы. Состоит основа крыши из следующих элементов:

    • Мауэрлат. Опорный брус с квадратным сечением, который является основанием скатов крыши. Именно мауэрлат распределяет по всей поверхности стены нагрузку, передавая ее на фундамент. В отличие от стандартной конструкции двускатной кровли, в вальмовой крыше мауэрлат устанавливается на четыре, а не на две перегородки, что потребует монтажа дополнительных элементов.
    • Стойки. Вертикальные опоры, которые выполнены из бруса. Основное назначение таких элементов — это поддерживание стропильных ног, а также предотвращение прогиба крыши под собственным весом. Устанавливают стойки на затяжку или лежень в зависимости от выбранного типа стропил.
    • Лежень выполняет функции мауэрлата, при этом он крепится на несущую внутреннюю стену, и в последующем под него устанавливают подкосы и стойки.
    • Коньковый прогон выполняется из бруса, который соединяет расположенные рядом стропильные ноги.
    • Накосные стропила представляют собой диагональную ногу, которая отходит к углам постройки от конька. Выполняются накосные стропила из прочных бревен, так как в последующем на них приходится повышенная нагрузка.
    • Рядовые стропила выполнены из досок с размерами 100 на 150 миллиметров. С одной стороны они опираются на мауэрлат, а с другой — на коньковый прогон. Устанавливают рядовые стропила с шагом не более 120 сантиметров.
    • Полуноги — это укороченные стропила, которые крепятся сверху к диагональным лагам, а снизу — к мауэрлату.
    • Кобылки выполнены из небольших по размеру досок и используются для оформления карниза и свеса крыши.

    Пошаговая инструкция обустройства кровли

    Домовладельцам, которые решатся на самостоятельное обустройство полувальмовой кровли, необходимо следовать следующей пошаговой инструкции, что и позволит самостоятельно выполнить крышу дома.

    1. На фронтоны и внешние стены крепят мауэрлат. К деревянным стенам дома такое основание можно крепить металлическими скобами. А вот в блочных и кирпичных строениях выполняют бетонный армированный пояс, в который предварительно замуровываются шпильки. В последующем на эти шпильки насаживается мауэрлат, выполненный из толстых бревен.
    2. К мауэрлату крепится лежень, на внешней стороне которого устанавливают вертикальные стойки. Сверху выполненные стойки соединяют коньковым прогоном. Необходимо соблюдать строгую вертикальность выполненных стоек, а угол между лежнем и вертикальной конструкцией несколько раз вымеряют угольником, после чего зафиксируют временными подпорками.
    3. Переходят к установке стропильных ног, которые монтируются с шагом в 60 или 120 сантиметров.
    4. Устанавливают накосные диагональные стропильные ноги, которые снизу крепятся на металлические уголки, а сверху — на гвозди.
    5. Настилают нарожники, в нижней части которых выполняют выпил под мауэрлат.
    6. Монтируют карнизные кобылки, сливной желоб и ветровые доски.

    На этом монтаж стропильной системы завершён, можно приступать к дальнейшему обустройству крыши.

    Теплоизоляция и настил кровельного покрытия

    Выполненная стропильная система обшивается пиломатериалом, который будет являться основой для теплоизоляции кровли. Монтируется обрешетка, внутри нее укладывается минеральная вата, пенопласт или другие аналогичные материалы. При использовании волокнистых утеплителей необходимо будет позаботиться об их качественной гидро- и пароизоляции, для чего используют специальные изоляционные мембраны.

    Всё, что останется сделать — это закрепить используемый кровельный материал. Эта работа не представляет сложности, необходимо лишь помнить о том, что выполнять настил требуется на высоте, соответственно, соблюдают меры предосторожности. Для крепления металлопрофиля и аналогичных материалов необходимо использовать саморезы с прорезиненными головками, что позволит исключить повреждение листов метала ржавчиной. Если же используется ондулин, то крепление следует осуществлять в полном соответствии с технологией, добиваясь максимально возможной гидроизоляции крыши.

    Полувальмовая кровля — это оригинальная конструкция крыши, которая позволит украсить ваш дом, а домовладелец получает возможность с максимальной эффективностью использовать подкровельное пространство. В то же время следует помнить о сложности обустройства такой крыши, поэтому если домовладелец не обладает соответствующим опытом, лучше всего обратиться к профессиональным строителям, и они в короткие сроки выполнят соответствующую работу, обустроив качественную и недорогую полувальмовую кровлю.

    planken.guru

    Полувальмовая двускатная крыша — стропильная система с принципами монтажа

    Крыши полувальмового типа отлично противостоят сильным ветрам за счет того, что не имеют в своей конструкции острых углов. При этом они характеризуются привлекательным с архитектурной точки зрения видом.

    О достоинствах и недостатках полувальмовых двускатных конструкций

    Если вы планируете одновременно получить надежную в эксплуатации кровельную систему и просторное мансардное помещение, обратите внимание на полувальмовые двускатные крыши (смотрите фото). Конструкция их стропильной системы защитит ваше жилище от серьезных ветровых нагрузок, а также от воздействия различных осадков. Указанные достоинства обусловили востребованность полувальмовых кровельных решений среди владельцев частных домов.

    Особенностью любой полувальмовой конструкции, которая заметна даже непрофессионалам, является наличие в ней фронтона с трапецеидальной формой. Вальма крыши примыкают к этой трапеции, обеспечивая всей системе узнаваемый и весьма элегантный вид. Кроме того, на предоставленных фото видно, что по торцам такая двускатная система обязательно имеет свесы, параметры которых могут быть разными.

    Полувальмовая конструкция крыши

    Для областей со сравнительно мягкими климатическими условиями свесы полувальмовых кровель делают ярко выраженными, а наклон скатов – относительно небольшими. Для местностей же, где зимы «радуют» людей ощутимыми ветрами и большим количеством снега, свесы выполняют поменьше, а скаты – по-настоящему крутыми.

    Двускатная полувальмовая крыша обустраивается чаще тогда, когда человек планирует получить комфортную мансарду на месте неиспользуемого и необжитого чердачного помещения.

    Стропильная система полувальмовой крыши

    Также данная стропильная система подходит для дополнительно укрепления высоких фронтонов зданий, имеющих малый уровень устойчивости. В этом случае ее монтаж гарантирует надежность кровли при сильных климатических нагрузках.

    Интересующая нас стропильная система двускатной крыши имеет и некоторые недостатки, которые нельзя не упомянуть. Во-первых, процесс проектирования и монтажа таких конструкций достаточно сложный. Во-вторых, полувальмовая двускатная крыша требует много расходных материалов. Причем приходится использовать самые разнообразные элементы – штренгели, подкосы, промежуточные стропила, ребра, нарожники, упоры разных конфигураций, ендовы и другие составляющие.

    Как обустроить полувальмовую крышу?

    Монтаж рассматриваемой конструкции следует начинать с установки мауэрлата. Он нужен для того, чтобы стены (их верхние плоскости) равномерно воспринимали нагрузки, которые передает им стропильная система. Деревянный брус, используемый для монтажа мауэрлата, должен быть достаточно высоким (12–15 см) и широким (не менее 15 см). Укладка этого бруса выполняется на гидроизоляцию рулонного вида. Затем мауэрлат прикрепляют к стене:

    • при помощи шпилек, когда речь идет о кирпичной стене;
    • скобами, если поверхность изготовлена из дерева.

    Шпильки делают из прутков (стальных, металлических) с сечением не менее 1 см. Их монтируют в пояс из железобетона, возводимый специально для этих целей на кирпичной кладке стены. Причем выполняют данную операцию так, чтобы шпильки располагались между стропилами. Величина шага между крепежными элементами равняется 120 см.

    Монтаж мауэрлата

    После монтажа мауэрлата свободный конец шпильки должен характеризоваться показателем в несколько сантиметров (2–3). Обратите внимание – антисептические составы на брус наносятся заранее (перед началом монтажных работ). Также заблаговременно необходимо просверливать в мауэрлате отверстия, предназначенные для крепежных элементов.

    После того, как вы успешно установите и закрепите мауэрлат, можно приступать к монтажу конька и подконьковых стоек. Последние следует ставить строго вертикально (корректировка отклонений от вертикали производится при помощи обычного отвеса).

    Следующая стадия монтажа полувальмовой крыши заключается в установке диагональных стропил (профи называют их накосными), которые служат для соединения углов строения с торцами конька. Данные элементы воспринимают высокие нагрузки и характеризуются по сравнению с обычными стропилами большей длиной. Чтобы они смогли эффективно выполнять свою функцию, нужно удвоить площадь их сечения. Сделать это несложно, скрепив в одно целое два бруса либо доски, из которых изготавливали стандартные стропила.

    Конструкция полувальмовой крыши

    Теперь можно монтировать нарожные стропильные элементы (опорой для них являются накосные стропила). Они обязательно должны опираться в разных точках на диагональные изделия, что обеспечивает оптимальное распределение нагрузки на конструкцию полувальмовой крыши.

    Накосные стропила фиксируются подкосами либо стойками, которые упираются в балки или плиты перекрытия. Повысить уровень их противодействия ветровым нагрузкам можно посредством костылей, предназначенных для дополнительного укрепления диагональных стропильных изделий. Костыли вбивают в стену, а стропила с ними соединяют посредством проволочных скруток.

    Финальные аккорды установки полувальмовой конструкции

    Грамотно сделанная стропильная система требует монтажа на нее обрешетки, которая укладывается на закрепленные стропильные элементы, описанные выше и показанные на фото. Затем выполняются мероприятия по пароизоляции. Осуществлять их следует из фольгированного алюминиевого пленочного материала, не боящегося коррозионных воздействий. Он размещается фольгой вниз на нижней плоскости стропильных изделий и фиксируется степлером для строительных работ.

    Монтаж обрешетки полувальмовой крыши

    На последних этапах монтажа выполняем такие мероприятия:

    • Теплоизолируем конструкцию с помощью минераловатного материала. Его помещают между стропильными элементами ровными слоями. Внимательно следите за тем, чтобы вата не сминалась в процессе укладки. Оптимально, если у вас получится уложить ее с небольшим натяжением.
    • Делаем гидроизоляцию стропильной системы. Для этих целей обычно используется рубероид.

    Гидроизоляция стропильной системы полувальмовой крыши

    Финалом монтажных работ является укладка кровельного покрытия. Запомните – между покрытием кровли и гидроизоляционным слоем обязан присутствовать небольшой зазор. Он обеспечит эффективное проветривание пространства под кровлей и увеличит срок службы всей конструкции. И не забывайте, что все без исключения детали стропильной системы перед монтажом следует тщательно обработать противопожарными и антисептическими веществами.

    remoskop.ru

    Стропильная система полувальмовой крыши схема

    Полувальмовая крыша: фото, чертеж, конструкция, устройство. Как сделать полувальмовую крышу своими руками?

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

    Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

    Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

    Устройство и монтаж стропильной системы полувальмовой крыши

    Для районов, где ветреная погода не редкость, идеально подходит полувальмовая крыша, ведь стропильной системе такой конструкции присуща большая надежность и сопротивляемость атмосферным воздействиям. Полувальмовая крыша похожа на скатную, но имеет с торцов небольшие свесы. Эта конструкция делает ее более устойчивой к ветрам и осадкам. Кровля обычно имеет очень привлекательный вид за счет использования дополнительных элементов.

    Преимущества и недостатки

    Конструкция полувальмовой крыши, в отличие от вальмовой, имеет гораздо более замысловатую конструкцию. Трапеции превратились в многоугольники, а вальмы видоизменились.

    Сложная кровельная конструкция

    Эта конструкция – симбиоз кровель двускатного и вальмового типа. Скаты вальмовой крыши представляют собой четырехугольники, трапеции и два треугольника, а скаты полувальмовой крыши образуют ломаную линию. Строение с такой кровлей не только декоративно, но и весьма оправдано. Оно обладает рядом неоспоримых преимуществ. Благодаря высоте такой конструкции можно благоустроить дополнительную комнату в мансардном этаже. Для увеличения полезной площади комнаты верхняя плоскость ската делается покатой и длинной, а нижняя – практически отвесной.

    Элементы конструкции полувальмовой крыши :

    • стропильная система;
    • мауэрлат;
    • система тепло-, паро- и гидроизоляции;
    • кровельное покрытие.

    Устройство стропильной системы

    Кроме основных элементов, в конструкцию кровли входит масса дополнительных: ригели, стойки, упоры. Все это требует значительного расхода древесины, представляет сложность в монтаже каркаса стропильной системы. Но именно из-за такого своеобразного строения кровля обладает прочностью и долговечностью .

    Стропильная система полувальмовой крыши достаточно сложно устроена: значительное количество ребер, промежуточных стропил, упоров, ендов, подкосов, нарожников, шпренгелей. Такое устройство требует значительной траты материалов. Поэтому перед монтажом следует произвести расчет, сделать чертежи, уделить внимание контролю над качеством приобретаемого материала. Важно, чтобы древесина не имела трещин и сучков, а также была сухой .

    Разновидности конструкции

    Существует два варианта полувальмовых крыш: двух- и четырехскатные.

    По типу вальм кровли разделяются на:

    Названия появились благодаря популярности первой разновидности кровель в Голландии, а второй — в Дании.

    Голландская полувальмовая крыша

    Двухскатная полувальмовая крыша голландской разновидности устроена следующим образом: под потолком мансарды располагается чердачное пространство, в котором для освещения и вентиляции сделаны небольшие окна, располагающиеся на фронтонах. Схема этого варианта более удобна, поскольку потолок мансарды имеет скосы только с двух сторон, а в датском варианте кровли – с четырех .

    Трапецевидный вальмовый скат

    Датская полувальмовая крыша

    Схема четырехскатной полувальмовой кровли представляет собой совокупность элементов двускатной и вальмовой кровель. Как и в случае с двускатной крышей, большое пространство чердака можно использовать для оборудования жилой комнаты.

    Этот вид кровли еще более трудоемкий и сложный, чем первый вариант. Однако, если все сделать строго по расчетам и подобрать подходящие материалы, то такая крыша будет намного красивее голландской. Конструкция будет служить очень долго, обеспечивая надежную защиту здания.

    Треугольная укороченная вальма

    Расчет площади крыши

    Чтобы определиться с необходимым количеством материала для покрытия кровли, следует знать площадь ее поверхности .

    Полувальмовая крыша имеет непростую декоративную форму, но, несмотря на это, расчет ее площади не составит особого труда.

    Это можно сделать путем деления плана крыши на отдельные геометрические фигуры. Необходимо вычислить площадь каждой фигуры отдельно, пользуясь известными всем из курса школьной геометрии формулами, а затем сложить результаты.

    Дом с полувальмовой крышей

    Возведение кровли производится в несколько этапов :

    1. Обработка древесины.
    2. Установка мауэрлата.
    3. Монтаж стропил.
    4. Завершающий этап.

    Защитное покрытие дерева

    В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

    Огнеупорное и противогрибковое покрытие стропильной системы является неизменным правилом кровельных работ.

    Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

    Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

    Брус закрепляется по периметру стен

    Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида .

    Установка стропил

    После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

    Монтаж коньковой рамы

    Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения .

    Монтаж диагональных стропил

    Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

    Установка рядовых стропил

    Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

    Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям .

    Несущая конструкция крыши готова

    В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха. Это важно для сохранности деревянных конструкций.

    Заключительный этап установки

    В заключение монтажных работ делают:

    • обрешетку;
    • пароизоляцию с применением пленки покрытой фольгой;
    • гидроизоляцию с применением рубероида;
    • утепление минеральной ватой;
    • укладку материала кровли.

    Материалы для покрытия

    Часто для покрытия полувальмовой крыши применяют профнастил или металлочерепицу. Эти материалы облегчают монтаж и ремонт покрытия, имеют малую массу и доступную цену. Между тем они достаточно прочны и долговечны, а также имеют вполне декоративный вид. Для голландской кровли металлопрофиль обойдется дешевле, чем для датской. Материал имеет меньше срезов и небольшое количество отходов. А применение черепицы в обоих случаях повлечет одинаковые расходы.

    Любая разновидность полувальмовой крыши имеет как свои плюсы, так и минусы. Определиться можно только с учетом личных предпочтений. Для того чтобы без проблем сделать монтаж конструкции, следует произвести точные расчеты, знать правила установки, особенности применяемых материалов. От совокупности всех этих факторов зависит, насколько долго и эффективно будет служить крыша.

    Строительство полувальмовой крыши своими руками

    Полувальмовая крыша представляет собой конструкцию, которая содержит свесы по торцам.

    Основное преимущество крыши данного типа заключается в способности выдерживать мощные ветровые нагрузки. Также к достоинствам полувальмовой крыши относят обеспечение дополнительной защиты фронтонов от атмосферных осадков и необычный внешний вид.

    Возвести полувальмовую крышу своими руками, не привлекая специалистов, весьма сложно. Для этого нужно правильно выполнить расчеты, а также изучить особенности ее строительства.

    Преимущества и недостатки

    Конструкция полувальмовой крыши является достаточно сложной. Трудности могут возникнуть как на этапе проектирования, так и при выполнении монтажных работ.

    Фото полувальмовой крыши

    Кровля этого типа сочетает в себе преимущества шатровой, вальмовой и двухскатной кровли. Фронтоны полувальмовой крыши имеет форму трапеции. Такая форма фронтона создается за счет вальм, отсекающих вершину треугольника.

    К плюсам полувальмовой двухскатной крыши можно отнести:

    • Необычный внешний вид. На фоне треугольных двухскатных крыш полувальмовая выглядит как новшество в строительстве частных домов;
    • Сопротивляемость ветровой нагрузке. Полувальмовая двускатная крыша имеет обтекаемую форму, на ней отсутствуют острые углы. За счет этого крыша данного типа обладает хорошей сопротивляемостью ветровым нагрузкам. Это является большим преимуществом при возведении дома в местности с сильными ветрами;
    • Рациональное применение чердачного помещения. Его можно использовать в качестве жилой комнаты или хозяйственного помещения.

    К минусам полувальмовой крыши относят:

    • Сложность возведения стропильного каркаса;
    • Большой расход древесины и кровельного материала;
    • Сложность выполнения ремонтных работ;
    • Сложность очистки.

    Построить полувальмовую крышу своими руками, не привлекая специалистов, весьма трудно. Ее стропильная конструкция содержит большое количество элементов, что значительно усложняет строительство.

    Трудности при возведении крыши

    При выполнении монтажных работ могут появиться следующие трудности:

    • Большой вес крыши. Стропильная конструкция полувальмовой крыши является сложной и достаточно массивной. Поэтому для нее требуется прочный фундамент, который способен выдержать подобные нагрузки;
    • Сложность монтажных работ. Возвести стропильную систему полувальмовой крыши своими руками достаточно трудно, поскольку она состоит из множества дополнительных элементов. По этой причине возведение стропильной конструкции лучше доверить профессионалам. Для выполнения монтажных работ необходимы чертежи и расчеты;
    • Расход стройматериалов достаточно большой. Крыша имеет сложную форму скатов и вальмовые элементы. Поэтому расход древесины и кровельного материала будет большим.

    Виды стропильных конструкций

    Стропильная конструкция будет иметь отличия в зависимости от планировки возводимого здания.

    Существует два вида стропильной системы:

    • Висячая. Стропильная конструкция этого типа используется в случаях, когда внутри здания отсутствуют несущие стены, которые можно применить в качестве опоры. Стропила в такой системе опираются лишь на мауэрлат и коньковый прогон. Массивные стропильные ноги в висячей системе оказывают распирающее воздействие на стены постройки. Для его уменьшения в стропильную систему дополняют такими элементами, как подкосы, ригели, затяжки и бабки.
    • Наслонная. Стропильную систему этого вида применяют в случаях, когда внутри здания присутствуют несущие стены, которые могут выполнять роль опоры для стропил. Распирающее воздействие на стены в этом случае намного ниже по сравнению с висячей системой. Поэтому в наслонной системе не применяют утяжеляющие элементы. Наслонная стропильная конструкция будет устойчивой и стабильной даже при минимальном количестве опорных элементов.

    Кровельщики рекомендуют по возможности использовать наслонную стропильную систему для самостоятельной сборки. Такая кровельная конструкция будет белее стойкой к внешним нагрузкам. К тому же будет больше пространства для обустройства чердачного помещения.

    Монтаж стропильной конструкции

    Стропильная система полувальмовой крыши состоит из следующих элементов:

    схема полувальмовой крыши

    • Мауэрлат. Этот элемент является основанием для кровельных скатов. Его изготавливают из бруса квадратного сечения. Основная функция мауэрлата- равномерное распределение веса крыши по верхней плоскости несущей стены здания. При возведении полувальмовой крыши мауэрлат необходимо монтировать на четыре перегородки;
    • Стойки. Это опоры из бруса, установленные в вертикальном положении. Они поддерживают конек и стропила. Благодаря стойкам эти элементы не прогибаются под собственным весом. Монтируют стойки на затяжки либо лежень;
    • Лежень. Представляет собой брус, лежащий на внутренней несущей стене. Служит опорой для подкосов и стоек;
    • Коньковый прогон. Является высшей точкой крыши. На этом брусе соединяются рядовые стропила;
    • Накосные стропила. Это стропила, один край которых упирается в конек кровли, а другой в угол здания. Длина этих стропильных ног больше, чем у рядовых. На этот элемент каркаса крыши оказывается значительная нагрузка, поскольку они служат опорой для нарожников. Накосные стропила обычно изготавливают из двух досок, скрепленных между собой. Иногда вместо сдвоенных досок используют клееный брус требуемой длины;
    • Рядовые стропила. Их изготавливают из досок сечением 100×150 миллиметров. Стропила полувальмовой крыши одним краем упираются в мауэрлат, а другим — в коньковый прогон. Внешне они выглядят так же, как стропила двухскатной треугольной крыши. Шаг стропильных ног должен составлять от 60 до 120 сантиметров. Однако при выборе расстояния между стропилами необходимо учитывать ширину утеплителя;
    • Полуноги. Это укороченные стропила. Их нижнюю часть крепят к мауэрлатному брусу, а верхнюю – к диагональным стропилам;
    • Кобылки. С помощью этого элемента формируется карниз и свес крыши. Сечение досок, используемых для конструирования кобылок, должно быть меньше сечения стропил.

    По виду вальм крыши делят на:

    1. Голландские(двухскатные). Вальма обрезается в нижней части, а к карнизному свесу идет фронтон, имеющий форму трапеции.
    2. Датские(четырехскатные). Крыши этого вида делаются в обратном порядке. От карнизного свеса идет трапециевидная вальма, над которой монтируются небольших треугольные фронтоны.

    Расчет площади крыши

    Расчет площади крыши выполняется достаточно просто. Крышу постройки необходимо разделить на несколько фигур.

    Если нужно найти площадь голландской крыши, то кровельные скаты разбивают на трапеции и прямоугольники. Для нахождения площади прямоугольника нужно умножить его длину на ширину. Для определения площади трапеции необходимо умножить сумму ее оснований на высоту, а затем полученное значение разделить на два. Затем нужно сложить полученные площади фигур и умножить их на два. В результате получится площадь скатов крыши.

    Затем нужно вычислить площадь треугольников. Для этого необходимо умножить высоту треугольника на длину основания, а затем разделить на два. Для получения общей площади крыши нужно сложить площади всех скатов.

    При расчете площади датской крыши скат делят на прямоугольник и несколько треугольников. Для вычисления площади прямоугольника следует воспользоваться вышеописанным способом. Для расчета площади треугольника нужно умножить его катеты, а затем полученное произведение разделить на два. Затем нужно сложить площади нескольких треугольников и прямоугольника. В получится площадь ската. Ее необходимо умножить на два.

    Затем нужно вычислить площадь вальмовых скатов. Полученную площадь нужно умножить на два. Для вычисления площади датской крыши нужно сложить данные значения.

    Монтажные работы

    Возведение полувальмовой крыши своими руками является очень трудоемким и сложным процессом.

    Поэтому данную работу лучше доверить профессионалам. Устройство полувальмовой крыши состоит из следующих этапов:

    1. Первым делом выполняют монтаж мауэрлата. Его укладывают на фронтонные и внешние стены здания. Затем на внутреннюю несущую стену укладывают лежень. При строительстве деревянного дома лежень и мауэрлат фиксируют с помощью анкерных болтов либо металлических скоб. Если стены дома построены из бетона либо кирпича, изготавливают бетонный армопояс. В него вмуровывают шпильки, с помощью которых будет фиксироваться мауэрлат. Между стеной дома и мауэрлатным брусом укладывают несколько слоев гидроизоляционного материала. Для этих целей обычно применяют рубероид. При изготовлении армирующего пояса важно правильно рассчитать расстояние между шпильками. Эти крепежные элементы должны располагаться между местами закрепления стропил. Важно отметить, что количество отверстий в мауэрлатном брусе не должно быть слишком большим. Поскольку каждое отверстие уменьшает его прочность.
    2. Далее выполняется монтаж вертикальных стоек. Их необходимо устанавливать на лежень, который располагается на внутренней несущей перегородке. Сверху вертикальные стойки соединяют коньковым прогоном. При выполнении монтажа стоек важно следить за тем, чтобы они были строго в вертикальном положении. Для этого угол между лежнем и каждой вертикальной стойкой проверяют несколько раз. Стойки фиксируют с помощью временных подпорок.
    3. На следующем этапе выполняется монтаж стропил. Шаг между ними должен составлять 60-120 сантиметров. При расчете длины стропильных ног необходимо учитывать два свеса. Их длина должна быть от 40-50 сантиметров.
    4. Фиксация диагональных стропил выполняется следующим образом: нижние их края фиксируют металлическими уголками, верхние прибивают гвоздями.
    5. Далее выполняется монтаж нарожников. При этом необходимо в их нижней части сделать выпил под мауэрлатный брус. При расчете их длины также нужно учесть запас под свес. К накосным стропильным нога крепятся стропильные полуноги.
    6. Выполняется монтаж ветровых досок, карнизных кобылок, а также крепежей под систему сливных желобов. Далее выполняется укладка гидроизолирующего слоя и монтаж обрешетки.
    7. Настил кровельного материала. Между полосами и листами материала должен быть нахлест от 10 до 15 сантиметров. Затем завершается монтаж водосточной системы.
    8. Когда работы снаружи будут закончены, можно переходить к внутренним. Мансардное помещение можно применять в качестве жилого, однако для этого необходимо выполнить утепление крыши, а затем обшить отделочным материалом.

    Похожие статьи :

    Источники: http://fb.ru/article/251219/poluvalmovaya-kryisha-foto-chertej-konstruktsiya-ustroystvo-kak-sdelat-poluvalmovuyu-kryishu-svoimi-rukami, http://domzastroika.ru/krysha/poluvalmovaja-stropilnaja-sistema.html, http://info-krovlya.ru/raznoe/poluvalmovaya-krysha-svoimi-rukami.html

    krovlya-mp.ru

    Стропильная система полувальмовой крыши: схема, устройство, монтаж

    Стропильная система – это, можно сказать, самая важная составляющая крыши. Именно эта система является каркасом для всех других элементов. В любой стропильной системе есть основные компоненты. Они присутствуют в любой подобной конструкции. Но вот сама схема расположения стропил, подкосов и других элементов может быть разная. Тут все зависит от типа крыши. А какая стропильная система полувальмовой крыши? Какие у нее особенности и как ее возвести? Об этом и пойдет речь в статье.

    Разновидности

    Стропильная система полувальмовой крыши – это довольно сложная конструкция. Построить ее своими руками, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с самим типом крыши. Полувальмовая конструкция может быть выполнена в двух вида, а именно:

    1. Голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов идет большой фронтон трапециевидной формы. Сверху он венчается вальмой в виде треугольника.
    2. Полувальмовая датская крыша имеет другую конструкцию. Здесь вертикальный фронтон расположен сверху. Далее идет большой скат или вальма. В этом случае она имеет трапециевидную форму.

    Существуют и другие типы полувальмовых крыш. Их конструкции могут сочетать голландский и датский стиль. Но в любом случае проектирование и монтаж стропильной системы полувальмовой крыши – это довольно сложная работа.

    Плюсы и минусы

    Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

    Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

    Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

    • во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
    • во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
    • также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
    • еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
    • полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

    Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

    Подготовительный этап

    Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

    Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

    1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
    2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
    3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

    При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно.

    Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова. Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве.

    После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

    Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

    Нюансы возведения голландского варианта

    Устройство стропильной системы полувальмовой крыши, как уже говорилось ранее, довольно сложно. Поэтому, приступая к возведению, следует вначале познакомится со всеми нюансами предстоящей работы. Если вы решили использовать полувальмовую крышу по голландскому типу, то монтаж стропильной системы проводится следующим образом:

    • первым делом проводится установка мауэрлата. Именно этот элемент будет равномерно распределять нагрузки от крыши на стены;
    • далее, проводится монтаж конькового прогона. Именно к нему будут крепиться верхние концы стропил. Его крепят на стойки. При этом коньковый прогон должен располагаться строго по центральной диагонали дома, между скатами;
    • в полувальмовой крыше используются стропила разной длины. При этом они носят разное название. В подобной системе используются накосные или диагональные, рядовые и другие виды стропил. Каждой из них предназначено свое определенное место;
    • накосные или диагональные стропила крепятся к мауэрлату фронтона и к торцу конькового прогона. Они должны быть достаточно крепкими, чтобы выдержать вес остальных элементов конструкции. К накосным стропилам крепятся нарожные;
    • стропильная система боковых скатов достаточно проста. Она аналогична обычной двухскатной крыши. Здесь рядовые стропила закрепляются снизу к мауэрлату, а сверху к коньковому прогону.

    Если речь идет о датском варианте полувальмовой крыши, то больших отличий в монтаже стропильной системы нет. Но есть и свои нюансы. В датском варианте стропильные ноги скатов в форме трапеции не подходят к коньковому бруску. Здесь они будут упираться верхней частью в брусок-прибоину. Этот элемент является основанием вертикального фронтона. Он фиксируется к стропилам боковых скатов крыши.

    При строительстве стропильной системы полувальмовой крыши нужно использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Кроме основных элементов конструкции в виде стропил, сюда же включаются и дополнительные элементы. В обязательном порядке используются подкосы. Они необходимы чтобы укреплять длинные стропила. Также могут применяться ригели, шпренгели и другие элементы.

    Шаг или расстояние между стропилами выбирают в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр лежит в пределах от пятидесяти до ста сантиметров.

    Делая монтаж стропил о других элементах важно не забыть про утеплитель и гидроизоляцию. Как правило, полувальмовую крышу применяют в тех случаях, если владелец дома хочет сделать вместо чердака мансардный этаж. В этом случае без утепления кровли и дополнительной паро- и гидроизоляции обойтись нельзя.

    Видео по теме:

    Какой материал для кровли лучше использовать

    Полувальмовая крыша достаточно сложная конструкция. Чтобы она прослужила долго, следует правильно подобрать материал для кровли. Он должен отвечать следующим требованиям:

    1. Во-первых, быть легким.
    2. Во-вторых, прочным.

    При возведении стропильной системы полувальмовой крыши используются множество мест крепления элементов друг к другу. Кроме того, некоторые стропила упираются в другие. Поэтому лучше использовать кровельный материал с небольшим весом. Это нужно для того, чтобы снизить нагрузку.

    Самым оптимальным вариантом можно считать профлист или металлочерепицу. У этих материалов высокая прочность и срок службы. Плюс к этому они мало весят. Керамическая черепица вряд ли подойдет. В основном из-за своей большой массы и сложности укладки, читайте подробнее: монтаж металлочерепицы, как покрыть крышу профнастилом своими руками.

    При расчете количества материалов для полувальмовой крыши, стоит учитывать к какому типу она относиться. Голландская разновидность будет иметь меньше сгибов. Это значит, что обрезков кровельного материалы будет меньше.

    Также для полувальмовой крыши можно использовать мягкую кровлю. Многие применяют ондулин или еврошифер. Такой материал стоит недорого, служит долго, легко монтируется и смотрится привлекательно. Но тут стоит быть внимательными. Для мягкой кровли требуется сплошная обрешетка. А это обстоятельство будет способствовать увеличению нагрузок на стропильную систему, что очень нежелательно.

    Посмотрите еще статьи:

    kryshagid.ru

    Стропильная система полувальмовой крыши схема

    Одной из разновидностей двускатных кровель является полувальмовая мансардная крыша, которая выделяется своими оригинальными особенностями. Ее фронтон имеет мгновенно узнаваемую трапецеидальную форму, и, кроме того, она в обязательном порядке обладает красивыми свесами, параметры которых определяются в зависимости от конкретной конструкции.

    Полувальмовые кровли совершенно заслуженно считаются одними из самых эстетичных. Но эффектный внешний вид – это далеко не единственное их достоинство. Кроме того, к преимуществам можно отнести:

    • надежная защита здания от сильного ветра;
    • высокая устойчивость к повышенным снеговым нагрузкам;
    • возможность использования в качестве дополнительного усиления фронтонов тех строений, которые обладают низкой устойчивостью.

    Читайте также: Как у двускатной крыши вычислить расстояние между стропилами

    Единственным недостатком можно назвать лишь достаточно сложный монтаж стропильных систем полувальмовых кровель, который требует использования многочисленных дополнительных приспособлений и элементов, таких как подкосы, штренгели, упоры, нарожники, ендовы и, разумеется, основные и промежуточные стропила. Именно о процессе установки такой крыши пойдет речь в нашей статье.

    Этапы обустройства стропильной системы полувальмовых крыш

    Стропильная система полувальмовой крыши оборудуется в подробно описанной ниже последовательности:

    • установка мауэрлата, который усиливает верхние плоскости стеновых конструкций и равномерно распределяет нагрузку на них. В качестве этого элемента используется прочный деревянный брус, шириной 15 и высотой не менее 12 сантиметров. Его крепление к стене осуществляется либо шпильками (они изготавливаются из металлического прута сечением от 1 сантиметра), либо стальными скобами;
    • установка конька и подконьковых стоек, которые монтируются строго в вертикальном положении, без малейших отклонений в какую-либо сторону;
    • монтаж накосных (диагональных) стропил. Они соединяют торцы конька с углами здания и должны обладать высокой устойчивостью к повышенным нагрузкам. В сравнении с обычными стропилами, отличаются несколько большей длиной;
    • монтаж нарожников, опорой для которой будут служить упомянутые выше накосные стропила. Основная функция данных элементов – равномерное распределение нагрузки на кровлю;
    • монтаж обрешетки – конструкция зависит исключительно от отделочных материалов, которые вы выбрали для своей крыши.

    После этого остается выполнить обустройство кровельного пирога и установить покрытие – профнастил, металлочерепицу, мягкие материалы на основе битума и прочее. Осуществляется данная процедура следующим образом:

    • пароизоляция, для которой используются пленочные фольгированные материалы, устойчивые ко всем видам агрессивных воздействий окружающей среды. Они монтируются отражающей стороной вниз и закрепляются посредством степлера;
    • теплоизоляция. Для снижения теплопотерь и исключения возникновения мостиков холода лучше использовать минеральную вату.

      Устройство и монтаж стропильной системы полувальмовой крыши

      Она легко укладывается, отлично удерживает теплый воздух и не поддерживает горение, что делает ее одним из самых безопасных изоляционных материалов;

    • гидроизоляция с использованием рубероида или современных мембранных материалов. Между нею и кровельным покрытием обязательно следует оставлять небольшой зазор, что позволит обеспечить естественную вентиляцию подкровельного пространства и продлить срок эксплуатации крыши;
    • монтаж покрытия. Последовательность работ и используемые материалы на этом этапе зависят от выбранной вам кровли.

    Полезные рекомендации по монтажу полувальмовой кровли

    В процессе монтажа стропильной системы, а также самой полувальмовой кровли важно в точности соблюдать следующие правила:

    • все деревянные элементы необходимо в обязательном порядке обрабатывать антисептическими составами. Они, во-первых, значительно повысят надежность и прочность несущей конструкции, продлят срок ее эффективного использования, а во-вторых, смогут обеспечить максимальную защиту от грибков, гниения, появления плесени;
    • укладывая минеральную вату в качестве теплоизоляционного слоя старайтесь хорошо натягивать ее, чтобы избежать сминания материала. В противном случае в складках может образовываться конденсат, ведущий к возникновению мостиков холода;
    • чтобы как можно более надежно закрепить накосные стропила, а также обеспечить их максимальную устойчивость к ветровым нагрузкам, необходимо использовать так называемые костыли. Они вбиваются непосредственно в несущие стены здания и соединяются со стропилами посредством проволоки сечением 4-6 миллиметров.

    Читайте также: Монтаж стропил для двускатной крыши

    Наличие специальных навыков и знаний, специальных инструментов и принадлежностей, а также соблюдение всех наших рекомендаций поможет вам обустроить такую сложную конструкцию как полувальмовая кровля даже без привлечения опытных специалистов.

    Домашний уют

    Полувальмовая крыша: фото, чертеж, конструкция, устройство. Как сделать полувальмовую крышу своими руками?

    9 июня 2016

    При строительстве современных домов используются разные типы крыш, отличающиеся между собой по конструктивным особенностям. Они могут быть совмещенными или скратными, последняя разновидность имеет чердачное пространство, которое может быть холодным или обустроенным для жилья. Одной из наиболее распространенных разновидностей таких кровель выступает полувальмовая крыша, которая еще называется голландской.

    Она представляет собой конструкцию со свесами по торцам. Благодаря особенностям это крыша выдерживает сильные ветровые нагрузки, а фронтоны постройки оказываются хорошо защищены от осадков. Полувальмовая крыша может быть выполнена в виде двускатной или четырехскатной.

    Преимущества полувальмовой крыши

    Если вальмовая кровля предусматривает наличие двух скатов в виде трапеции, а также двух скатов в виде треугольников, то они обретают ломаную линию. Конструкция в этом случае может быть индивидуальной и зависит от климата, разновидности кровельного покрытия, а также наличия жилого помещения на чердаке. Влияние на выбор типа кровли, конечно же, оказывает климат. При высоких снеговых нагрузках кровли выполняются с крутыми скатами и небольшими свесами. Если же зима малоснежная, то скаты могут иметь небольшой уклон, который больше, чем в вышеописанном варианте.

    Преимуществом такой кровли выступает возможность обустроить на чердаке пространство для жилья. При этом наилучшим выбором станет мансардная полувальмовая кровля. Если требуется сделать жилое пространство больше, то скаты необходимо сформировать с разными уклонами. Верхняя часть ската делается пологой, тогда как нижняя должна иметь отвесной вид. Эта разновидность кровли и защищает фронтоны от ветра, снега и дождя, что можно назвать положительными качествами.

    Основные недостатки

    Прежде чем вами будет выстроена полувальмовая крыша, необходимо учесть и ее минусы, среди них следует выделить сложность формирования стропильной системы за счет огромного количества ребер, ендов, а также промежуточных стропил. Предстоит использовать подкосы, нарожники и разные промежуточные элементы. Помимо прочего, вы столкнетесь с высоким расходом материала как при устройстве кровельного материала, так и стропильной системы. Перед мастером будет стоять довольно сложная задача укладки кровельного покрытия.

    Видео по теме

    Устройство полувальмовой крыши

    Полувальмовая крыша будет иметь в составе множество конструктивных элементов, а именно: мауэрлат, стропильную систему, тепло-, гидро- и пароизоляцию, а также кровельное покрытие. Стропильная система имеет конек, стропильные ноги, подкосы, систему обрешётки, упоры, укосины, а также ригели и прочие элементы. Все они придают жесткость конструкции стропильной системы.

    Перед тем как вами будет начато строительство такой крыши, необходимо уложить мауэрлат, который располагается на несущих стенах. Если они выполнены из кирпича, то сверху укладывается армированный пояс из железобетона. В него во время обустройства необходимо установить вертикальные оцинкованные шпильки, на которые насаживается брус мауэрлата. Шпильки должны обладать такой длиной, чтобы из бруса они были видны на 3 сантиметра. Минимальный их диаметр составляет 10 миллиметров. Расстояние между данными элементами составляет 120 сантиметров.

    Совет мастеру

    Когда вами будет выстраиваться полувальмовая крыша, шпильки необходимо располагать между стропилами, в этом случае стык мауэрлата и стропил не будет усложнен.

    Методика проведения работ и конструктивные особенности крыши

    На армирующий пояс укладывается рубероид в два слоя, далее можно переходить к установке бруса мауэрлата, который располагается на шпильках. Для него используется брус квадратного сечения со стороной в 150 миллиметров, в разрезе элемент имеет размеры 100×150 миллиметров. Отверстия должны быть проделаны заранее, так как брус обрабатывается антисептиком, что исключает гниение древесины.

    Полувальмовая крыша, фото которой представлены в статье, включает устройство диагональных или накосных стропил, а также конька. Первые фиксируются посредством специальных врубок, которые иногда заменяются железными скобами. Крепление производится к коньку и мауэрлату. Диагональные стропила выступают в качестве продолжения конька, который раздваивается в верхней точке. Эти ветви сходятся с углами постройки и претерпевают в процессе эксплуатации большую нагрузку. На диагональные стропила должны опираться стропильные полуноги, поэтому они выполняются из спаренной доски, сечение которой составляет 50×150 миллиметров.

    Рекомендации по установке накосных стропил

    Полувальмовая крыша, чертеж которой представлен в статье, может иметь стропила, а их сечение рассчитывается по специальной формуле. Однако частные мастера этого никогда не делают. Способ усиления накосных стропил в виде спаривания досок позволяет повысить их несущую способность, а при внушительных габаритах крыши сформировать довольно длинную неразрезную балку. В процессе работ при этом могут применяться доски одного размера. Что касается диагональных стропил и рядовых, это облегчает работу. Сначала должны быть установлены накосные элементы, а после прочно зафиксированы к коньку и мауэрлату. Затем можно переходить к монтажу рядовых, которые будут опираться на мауэрлат и конек.

    На что следует обратить внимание при обустройстве полувальмовой крыши

    Когда строится полувальмовая крыша своими руками, расстояние между стропилами необходимо выбрать таким образом, чтобы оно соответствовало ширине утеплительного материала. На их концах необходимо сформировать врезки, обеспечивающие упор в мауэрлат. Эти элементы будут упираться еще и в конек четырехскатной конструкции. Сбоку стропила фиксируются скобами или металлическими накладками в виде уголков. При пролетах внушительных размеров все элементы следует усилить упорами, подкосами. Диагональные стропила подпираются шпренгельной фермой. Стойки и упоры опираются на плиту перекрытия, что верно в том случае, если она железобетонная. В остальных вариантах следует монтировать дополнительные стяжки на балки перекрытия здания.

    Основные ошибки

    Устройство полувальмовой крыши не позволит добиться желаемого эффекта, если деревянные элементы не будут обработаны антисептиками. Эти составы позволяют предохранять древесину от пожара и гниения. Помимо прочего, некоторые мастера используют строительную пену для заполнения пространства под коньком. Этого делать не следует, в противном случае воздух в подкровельном пространстве не будет циркулировать, деревянные части конька будут подвергаться гнилостным процессам.

    Конструктивные особенности кровельного пирога

    Если вы задумались над вопросом о том, как сделать полувальмовую крышу своими руками, то вы должны ознакомиться с особенностями кровельного пирога, который предусматривает обустройство обрешётки, слоя паро-, гидроизоляции и укладку утеплительного материала. На заключительном этапе застилается кровельный материал. Пароизоляцией может выступить пленка, которая имеет покрытие в виде алюминиевой фольги. При этом фольгированная поверхность должна быть обращена внутрь чердачного помещения. Фиксация пленки производится с помощью степлера. Утеплителем может выступить каменная или минеральная вата, представленная в рулонах или матах. Конструкция полувальмовой крыши предусматривает укладку утеплителя между стропилами, поверх настилается гидроизоляционный материал.

    Важно помнить, что вентиляция и проветривание очень важны для любой кровли. Воздух может свободно перемещаться во внутреннем пространстве благодаря тому, что под коньком кровли есть определенное расстояние.

    Бизнес
    Станок шлакоблочный: описание, устройство. Как сделать шлакоблочный станок своими руками?

    Шлакоблок – это очень удобный строительный материал для возведения жилых построек небольшой этажности. Многие домашние мастера, которые располагают свободным временем и желанием изготавливать строительные блоки …

    Домашний уют
    Коптильная камера: фото, устройство, чертежи. Как сделать коптильную камеру своими руками

    Копчености, приготовленные в домашних условиях, являются экологически чистыми и вкусными. Получить такой продукт можно своими руками. Вы можете использовать для этого одну из множества разновидностей коптилен, которые…

    Домашний уют
    Устройство и принцип работы пиролизного котла. Как сделать пиролизный котел своими руками: чертежи, схемы и устройство

    Твердотопливное отопительное оборудование постепенно начали заменять газогенераторными моделями, которые стали достойной альтернативой. Они зарекомендовали себя в качестве простых в эксплуатации, но при этом чрезвычай…

    Спорт и Фитнес
    Охотничий арбалет: чертежи, характеристики, фото. Как сделать охотничий арбалет своими руками?

    Охотничий арбалет – достаточно эффективное оружие, которое при необходимости может послужить достойной заменой винтовке.

    Как сделать стропильную систему полувальмовой крыши – возможные варианты выполнения работ

    Главным преимуществом оружия выступает бесшумность стрельбы. Поэтому в ходе его применения…

    Бизнес
    Конные косилки: устройство, отзывы. Как сделать конную косилку своими руками?

    Сегодня во время сенокоса редко можно встретить такие инструменты, как коса и грабли. Ими уже практически никто не пользуется. Существует огромное количество устройств и технологий, облегчающих жизнь современного ферм…

    Домашний уют
    Вертикальные сады (фото). Как сделать вертикальный сад своими руками?

    Каждый человек постоянно стремится украсить свою жизнь, стараясь внести в будничный быт нотку красоты и свежести. Оригинальным решением современного мира стали вертикальные сады – зеленые оазисы, выращиваемые на…

    Домашний уют
    Деревянные кровати своими руками: схемы, чертежи. Как сделать деревянную кровать своими руками

    В мебельных магазинах ассортимент представленной мебели огромен. Однако ее стоимость достаточно высока, особенно дорого стоит кровать из качественной древесины. В некоторых случаях вовсе не обязательно тратить большие…

    Домашний уют
    Деревянные двери своими руками: схемы, чертежи. Как сделать деревянную дверь своими руками

    Часто люди не могут выбрать подходящую дверь из имеющегося ассортимента. Одни покупают то, что есть, а другие решают всё сделать сами. Чтобы изготовить деревянные двери своими руками, потребуется некоторое специальное…

    Спорт и Фитнес
    Нож-тесак: описание, виды, функции, фото. Как сделать нож-тесак своими руками

    Ножи используются человечеством еще с древних времен. Их применяли в качестве орудий труда или в качестве оружия. В современном обществе назначение таких изделий практически не изменилось. Даже самый обычный нож-тесак…

    Хобби
    Как сделать рога козы своими руками из бумаги (фото)?

    Не знаете, как сделать рога козы своими руками? Читайте статью. В ней предложено много вариантов: как плоских, так и объемных. Их легко сделать, а использовать можно и для бумажной скульптурки или декорирования козлен…

    Полувальмовая крыша – конструкция и монтажа своими руками

    «ВАЛЬМ ДАТСКИЙ»

    Л. Хоуп( Канада)

    Назначение крыши — защищать здание от дождя и снега, отводить воду от стен и цоколя. Правильное устройство её продлевает жизнь дома и в значительной степени определяет его облик. Крыши могут быть самой разнообразной конструкции. Наиболее традиционные для жилых домов и дачных построек — двускатные крыши. Другие конструкции более трудоёмки и сложны, но в особых случаях они целесообразнее. Например, вальмовые крыши лучше двускатных противостоят ветровым нагрузкам и получили большое распространение в южных широтах. Существуют и различные комбинации типов крыш. Например, датская (иногда её называют «датским вальмом» или датской двускатной) — это конструкция, в которой одновременно присутствуют признаки вальмовой, двускатной и даже односкатной крыш.

    Основным характерным отличием датской крыши от других конструкций является то, что вальмовые стропила здесь стыкуются не с коньком, а с крайними стропилами основной (двускатной) крыши (рис. 1).

    Полувальмовая крыша своими руками

    Часть крыши между фронтоном её двускатной части и торцевой стеной строения называется выступом. Вы

    брать оптимальное соотношение параметров двускатной и вальмовой частей крыши очень важно, поскольку именно от этого зависит облик строения. Например, при большом выступе крыша напоминает вальмовую. И наоборот — если выступ неглубокий, крыша внешне немногим отличается от двускатной. Другой важнейший

    параметр датской крыши — уклон вальмы, который зависит и от глубины выступа, и от высоты двускатной крыши по коньку.

    Определившись с основными параметрами конструкции, разрабатывают подробные строительные чертежи. Приступив к работе, сначала возводят двускатную часть крыши. Эта конструкция — несложная и требует лишь точности подготовительных операций — все стропила должны быть нарезаны по шаблону.

    Для каркаса вальмовой части крыши потребуется несколько типов деталей: опорная доска, определяющая верхнюю границу вальмы; вальмовые стропила, обеспечивающие переход от скатов к вальме; так называемые «датские» стропила, являющиеся несущей конструкцией и основной частью выступа; наконец, кобылки, которые совместно с вальмовыми стропилами формируют углы перехода от одной части крыши к другой.

    Усиливающий ригель ^с вкладышем

    Рис. 1. Элементы датской крыши.

    Опорная доска —/

    Вкладыш^

    Усиливающее строгшн) /

    Проставка для установки фартука из листового железа и обшивки райнее стропило двускатной части крыши

    Сечение вальмового стропила больше других, поскольку это наиболее нагруженный элемент конструкции

    Врубка Кобылки

    Проставки

    ■Датские» стропила _ —

    Датская крыша — комбинация

    вальмовой и двускатной крыш.

    Двускатную часть крыши монтируют первой

    с установкой на некотором расстоянии от торца здания

    общих с вальмами стропил. Вальмовую часть крыши

    крепят к крайним стропилам двускатной крыши,

    которые впоследствии усиливают.

    Выступ — \ часть крыши \ между фронтоном4 её двускатной части и торцевой стеной

    Вальмовое стропило

    Верхняя обвязка стены

    Форум «Дела домашние» на vmw.master-sam.ru

    Советы профессионалов №1 ’09 37

    Полувальмовая кровля своими руками

    Полувальмовая крыша может быть разного типа и конфигурации. Если ваше строение квадратной формы, возводят крышу шатровую. Если вальмы вверху усечены и монтаж произведен не на полную их высоту, строят полувальмовую (датскую) крышу.

    Схема устройства полувальмовой кровли.

    Тип полувальмовой крыши

    Двускатная полувальмовая крыша состоит из верхней (стандартная двускатная конструкция) и нижней (трапеция) частей. Данное устройство кровли придает всему зданию оригинальный и прекрасный внешний вид, где четко видна междуэтажная грань. Такая двускатная конструкция чаще всего используется для домов небольших размеров.

    Мансардная полувальмовая кровля (четырехскатная) – это конструкция мансардной крыши с изломанным скатом. Создается она в тех случаях, когда площадь необходимого помещения невозможно вписать в треугольную форму. В конечном результате под крышей получится довольно много свободной площади, которую можно использовать для различных целей.

    Полувальмовая крыша рекомендуется для тех строений, которые находятся в зоне сильных ветров. Это вызвано тем, что устройство более низких скатов позволяет хорошо прикрывать фронтон дома от ветра и влаги.

    Виды полувальмовой кровли.

    К недостаткам полувальмовых конструкций крыш относят повышенный расход материала. Достигается он за счет косого отрезания материала при покрытии участка кровли, который примыкает к наклонным ребрам. Очень сильно это сказывается при применении крупного листового кровельного материала (листовая сталь, асбоцементные листы, металлочерепица и т.д.). Конечно же, отрезанные косынки используются на противоположных скатах крыши, компенсируя этим самым перерасход материала.

    Перед началом выполнения кровельных работ

    В первую очередь необходимо сделать расчет. Если же познаний в данной сфере нет, будет лучше поручить расчет специалистам. После получения необходимых цифр необходимо выполнить закупку материала, при которой нужно обращать пристальное внимание на качество деревянных изделий. Древесина должна быть высушенной, без трещин и сучков.

    Монтаж стропильной системы

    Для начинающих стропильная система полувальмовой крыши представляет собой сложную конструкцию. Вкратце остановимся на последовательности ее сбора.

    Схема стропильной системы полувальмовой кровли.

    Вначале по периметру дома необходимо залить стяжку, в которую монтируются, с шагом не больше 120 см, шпильки, диаметр которых должен быть не меньше 10 мм, после чего поверхность нужно покрыть гидроизолирующим материалом.

    В опорных брусьях просверливаем отверстия для шпилек и затем насаживаем брусья на них. Выступ шпильки над брусом должен быть 2-3 см, на который одеваются шайбы, после чего затягиваются гайки. Эти опорные брусья еще имеют названия мауэрлат, на них и будут опираться стропила.

    Далее монтируются висячие или наслонные стропила. Какой вариант выбрать, зависит от размера кровли и от наличия в середине дома опор или несущих стен.

    Висячие стропила должны опираться на наружные стены. Соответственно, нагрузка на них очень большая, и, для того чтобы ее уменьшить, нужно сделать затяжку, которая соединит между собой стропильные ноги. Наслонные стропила своими краями опираются на наружные стены, а внутренняя их часть – на внутренние стены или опоры.

    В вершине монтируется коньковый прогон, он соединяет стропила. В местах вальм крепить стропила нужно на последние стропила двускатной крыши (основной).

    Следующим моментом является установка промежуточных стропил, которые имеют шаг, как правило, равный ширине утеплителя (60-120 см). Конечным результатом будет установка поперечных балок.

    Монтаж кровельного материала

    После установки стропильной системы монтаж полувальмовой кровли считается законченным.

    Полувальмовая крыша – конструкция и монтажа своими руками

    Теперь можно приступить к укладке утеплителя, гидроизоляции и кровельного материала.

    Последовательность выполнения работ:

    Схема кровельного пирога полувальмовой крыши.

    1. Укладка между стропил теплоизоляции. Для этой цели можно применить минеральную вату, пенополистирол и т.д.
    2. Поверх теплоизоляции укладывается гидроизоляция. Раньше для этой цели использовали рубероид, в нынешних кровельных работах применяют диффузионные мембраны.
    3. Гидроизоляция закрепляется с помощью контробрешетки, которая монтируется на стропила поверх мембраны.
    4. Далее в шахматном порядке монтируется обрешетка. Если кровля планируется мягкой, обрешетка должна быть сплошной (листы OSB).
    5. На обрешетку укладывается и закрепляется материал кровли.
    6. Для защиты утеплителя внутренняя сторона крыши закрывается пароизоляцией.
    7. Затем монтируется декоративная обшивка.
    8. Устанавливаются коньки, сооружается и обшивается коробка карниза.

    Конечно, полувальмовая кровля – конструкция сложная, но очень надежная. Но ей, как и любой другой кровле, нужна хорошая вентиляция. Это необходимо продумать заранее. Пространство под кровлей проветривается при помощи контробрешетки. В карнизном коробе необходимо также предусмотреть вентилирующие решетки. Если расчет и все этапы работ сделаны правильно, то крыша прослужит вам долго, не требуя дополнительного ремонта и обслуживания.

    Совет:

    1. Крышу необходимо сделать надежной и крепкой. Поэтому очень важно выполнить точный расчет, а также добросовестно выполнить все работы.
    2. Специалисты не советуют браться новичкам за такую сложную конструкцию, ведь наличие одной ошибки может привести к непредвиденным последствиям. Если вам очень сильно хочется сделать такую кровлю своими руками, доверьте расчет и установку стропильной системы профессионалам, а сами займитесь дальнейшим монтажом крыши.
    3. Перед тем как приступить к выполнению кровельных работ, все элементы из дерева должны быть обработаны защитным раствором. Это предотвратит появление плесени, грибка, а также сделает древесину менее горючим материалом и защитит от насекомых-вредителей.

    Исходя из всего вышеизложенного, можно сделать некоторый вывод: двускатная или четырехскатная полувальмовая кровля своими руками – сложное и ответственное дело. Прежде чем взяться за него, нужно «трезво» произвести расчет своих сил и возможностей.

    astgift.ru
