Электрические вентиляторы.Виды и работа.Как выбрать и применение

Вентилятором называют устройство, способное перемещать газ, который имеет степень сжатия не более 1,15. Еще в древности использовались некоторые приемы вентиляции закрытых пространств, например, производилась естественное проветривание. Теорию движения воздушных масс естественным путем в трубах и каналах создал Ломоносов. По мнению академика Ленда, полная вентиляция достигается только механическим путем.

С появлением механических вентиляторов эта технология стала быстро развиваться. Первый успешно действующий центробежный вентилятор был разработан в 19 веке инженером Саблуковым, который предложил использовать его для вентиляции рудников, трюмов кораблей, сушки и т.д. Большую популярность получили механические вентиляторы в конце 19 века, затем появились электрические вентиляторы.

Естественная и принудительная вентиляция

В настоящее время такие устройства используются в различных областях промышленности, а также в быту. Нормальная работа бытовой вентиляции, в которой бы происходила естественная циркуляция воздуха, может обеспечиваться только благодаря небольшому перепаду давления между входом и выходом системы, а также соблюдением определенных условий:

  • Выходное отверстие должно находиться на 4 метра выше входного отверстия.
  • Для создания хорошей пропускной способности при небольшой скорости воздуха, нужны воздушные каналы большого размера.
  • Форма сечения каналов также важна, и должна быть приближена к круглой форме. Внутренняя поверхность воздуховодов должна быть гладкой, чтобы не допускать завихрений воздуха.

При внедрении в эту схему электрического вентилятора, рассмотренные условия выполнять не обязательно, так как:

  • Разница давлений между вытяжным и нагнетательным каналом создается лопастями вентилятора, поэтому разница высот при этом не имеет значения.
  • Принудительная вентиляция создает большую скорость движения воздуха, поэтому даже небольшие воздуховоды способны пропустить через себя большой объем воздушных масс.
  • Электрические вентиляторы дают возможность создавать перепад давления значительно больше, в отличие от естественной тяги, поэтому гладкая поверхность внутренних поверхностей не всегда необходима, и этим часто пренебрегают.

Наибольшая скорость воздуха при естественной тяге не превышает одного метра в секунду, а принудительное нагнетание позволяет достичь скорости более 3 метров в секунду.

Классификация

Все модели бытовых вентиляторов работают от электрического двигателя. Различные модели имеют отличия друг от друга по мощности мотора, скорости вращения, наибольшему рабочему давлению, производительности, виду крыльчатки, габаритам и другим характеристикам.

  • Осевые вентиляторы считаются самыми простыми по конструкции, и наиболее популярными моделями, применяемыми в бытовых условиях.
  • Центробежные модели обладают большей производительностью, могут создавать высокое давление, большую скорость воздуха в каналах.Одним из видов этих моделей стала система с диаметральными лопастями, но так как эта конструкция слишком громоздкая, то она в бытовых условиях не применяется.
  • Канальные вентиляторы используются для монтажа внутри каналов прохождения воздуха. Их особенностью является компактный корпус и низкие шумовые параметры.

Рассмотрим подробнее конструктивные особенности некоторых видов электрических вентиляторов.

Осевые электрические вентиляторы

Такие вентиляторы называют аксиальными, так как при его функционировании направление потока воздуха и крыльчатка находятся на одной оси. Такая конструкция получила большое распространение в различных системах вентиляции:

  • Электродвигатели подобных изделий обычно имеют малую мощность, поэтому они считаются наиболее экономичными, и способны эксплуатироваться долгое время без перерыва.
  • Аксиальные не могут создавать высокого давления, но их мощности вполне хватает для непрерывного обновления всей воздушной массы в помещении. Этот режим действия дает возможность гарантировать равномерный обмен воздуха в течение всего периода работы, поэтому аксиальные вентиляторы применяют в качестве охлаждения или вытяжки.
  • Осевая схема вытяжки воздуха обладает простой конструкцией, представляющей собой воздушный канал прямоточного типа, с находящейся в нем лопастной крыльчаткой и приводом от электрического двигателя. Поэтому стоимость вентиляционных устройств аксиального вида значительно ниже, по сравнению с другими сложными конструкциями.В качестве достоинства осевых моделей следует назвать очень низкий шум, по сравнению с другими аналогичными изделиями. Поэтому они обычно применяются для организации вытяжки на кухне, в санузле, ванной комнате.
Центробежные вытяжки и нагнетатели

Для нормального функционирования сложных систем вентиляции с большим числом и длиной вытяжных и нагнетательных каналов необходима установка промышленных вентиляторов высокой производительности. Они могут за короткий период переместить значительное количество воздуха. Обычно для таких целей применяются электрические вентиляторы с центробежным расположением лопастей.

Рабочим элементом этого устройства является металлический корпус, выполненный из оцинкованной или нержавеющей стали, внутри которого смонтирован вращающийся барабан на подшипниках. На стенках этого барабана расположено большое число радиальных лопастей.

При вращении лопастного барабана с большой скоростью воздух захватывается им, придавая ему вращение. Под воздействием центробежной силы воздух отходит от центра крутящегося барабана к стенкам металлического кожуха. Далее воздух поступает к выходному окну нагнетательного канала.

Промышленные модели работают от мощных электродвигателей, действующих в циклическом или постоянном режиме, и начинают работать при срабатывании датчиков климатической системы, либо вручную.

Центробежные вентиляционные установки могут с равной эффективностью действовать на вытяжке и подаче воздуха. Поэтому их применяют в вытяжной и приточной системе вентиляции принудительного типа.

Тангенциальные электрические вентиляторы

Такие вентиляторы еще называют диаметральными. Барабан этого изделия выполнен в виде «беличьей клетки» (ротор имеет полый центр, вдоль периферии расположены лопатки), и напоминает форму цилиндра.

Крыльчатка заменяет стенки цилиндра, ее лопатки изготовлены в виде загнутых лопастей. Крыльчатка этого тангенциального изделия вмонтирована в корпус, имеющий форму диффузора, похожего на корпус центробежной модели, с тем отличием, что воздух засасывается по всей длине с передней стороны корпуса, в отличие от центробежной модели, где воздух забирается с торца.

Воздушные массы захватываются вращающимися лопастями, а затем с помощью диффузора получают ускорение в необходимом направлении. Воздух в тангенциальных вентиляторах поступает по периферии ротора, и перемещается к выходу как в центробежной конструкции.

Такие устройства формируют равномерный поток воздуха по всей ширине барабана, и не создают много шума. Они имеют громоздкий корпус, и создают относительно низкое давление воздуха, что является их недостатками.

Тангенциальные электрические вентиляторы стали популярными при использовании в воздушных завесах, кондиционерах и других устройствах, в которых не требуется мощный напор воздуха. Слабый напор не позволяет выполнять полную фильтрацию воздуха в устройстве бытового кондиционера.

Канальные электрические вентиляторы

Для монтажа внутри воздуховода, либо в промежутке магистральной линии вытяжки воздуха служат канальные вентиляционные конструкции. Они применяются в качестве вспомогательного или основного рабочего устройства вытяжной или приточной вентиляции.

Основными особенностями канальных изделий являются следующие рабочие параметры:

  • Обычно производятся по осевой схеме, имеют компактный корпус, обладают низкой величиной шума.
  • Возможна самостоятельная установка в существующие и проектируемые вентиляционные воздуховоды, а также в другие места, не требующие профессионального мастерства.
  • Реализуются в торговой сети большим перечнем разных моделей, отличающихся по габаритам, производительности, форме и другим техническим характеристикам. Поэтому выбрать подходящую модель не вызовет затруднений.

Специалисты рекомендуют отдавать предпочтение устройствам с лопастями, изготовленными из антикоррозионных материалов – нержавеющей стали, пластмассы и других материалов, так как в воздухе всегда имеется водяной пар, а вентиляционные каналы склонны к накапливанию конденсата.

Многозональные электрические вентиляторы

В центральной системе удаления дыма, кондиционирования и вентиляции воздуха в собственном доме удобно применять многозональные электрические вентиляторы. Они выполняются в виде центробежного вентилятора высокой производительности, монтируемого в специальном техническом помещении – на чердаке, в подвале.

Особенностями этого изделия являются:

  • Корпус многозонального устройства имеет несколько фланцев для соединения с нагнетательными или вытяжными каналами.
  • Каждый фланцевый выход может обслуживать независимо разные бытовые, хозяйственные и жилые объекты.
  • В результате, одно изделие способно полностью гарантировать работу вытяжной и приточной вентиляции всего дома.
Как выбирать электрические вентиляторы

Чтобы правильно выбрать вентилятор по поставленным задачам и назначению, специалисты советуют следовать определенным рекомендациям:

  • Для лучшего проветривания санузлов и ванных комнат лучше купить осевой вентилятор, у которого производительность не ниже 30 кубометров в час.
  • Для мест с высокой влажностью, например в бане или душевой, класс защиты электродвигателя должен быть выше IP
  • Если требуется вытяжка для кухни, то необходимая производительность вычисляется путем умножения общего объема помещения на число 10. Если объем помещения кухни размером 3х4 метра и высотой 3 метра равен 36 м3, то производительность вытяжки требуется не меньше 360 кубометров в час.
  • Для жилых помещений производительность вытяжного вентилятора рассчитывается по аналогичной схеме, но в этом случае общий объем нужно умножать на число 3.
  • Если требуется нагреть воздух в помещении, то существуют тепловентиляторы бытового назначения. В них перед лопастями нагнетателя закреплен нагревательный элемент, проходя через который воздух нагревается.
  • При выборе вытяжки следует обратить внимание на наличие обратного клапана, который предотвращает проникновение холодного воздуха снаружи.
  • Наиболее оптимальным выбором для бытовых вытяжек являются осевые электрические вентиляторы.
Похожие темы:

electrosam.ru

Бытовая Техника — Выбираем бытовой вентилятор

Так сложилось, что наша страна располагается в умеренном климатическом поясе, но так ли он «умерен», как хотелось бы его обитателям? Холодные суровые зимы и жаркие летние деньки — вот такая «умеренность» климата в России. К счастью периоды пиковых показателей на термометре длятся не долго, поэтому покупать дорогостоящую монтируемую технику не всегда целесообразно. И здесь большим спасением выступает такой прибор как вентилятор. Небольшой по размерам, мобильный – он выступит спасителем в жаркий солнечный день, а когда необходимость отпадет, то переместится на полку шкафа. Сегодня вентиляторы не просто моторчик, лопасти, подставка как было раньше. Модели могут кардинально отличаться по конструкции и способу работы, увеличивается количество дополнений и функций, так что выбор вентилятора становится не совсем простой задачей для покупателя.

Типы вентиляторов

В зависимости от места установки их можно разделить на настольные, напольные и потолочные. Выбирать модель следует исходя из площади помещения и желаемого размещения.

Настольные вентиляторы – компактны по размерам и мобильны, для наибольшей эффективности требуют установки на возвышенные объекты: стол, полка, комод и т.п. При желании можно с легкостью изменить расположение или поворот вентилятора, так как настольные модели довольно легкие. К недостаткам относится небольшая мощность и маленькая площадь обслуживания, но для маленьких комнат данный вариант самый бюджетный и удобный.

Напольные вентиляторы – зачастую выглядят так же как и настольные, но имеют более внушительные размеры, высокую стойку. Стойка позволяет регулировать высоту вентилятора, за счет чего можно настроить прибор таким образом, чтобы воздушный поток попадал на необходимое место. Напольные вентиляторы не так мобильны как предыдущий тип, однако, в них чаще всего предусмотрен механизм поворота, то есть необходимость в постоянной настройке и переустановке отпадает. Благодаря своим размерам напольные конструкции обеспечивают равномерный обдув каждого уголка средних и больших по размерам комнат, как правило, имеют больший размер крыльчатки и мощность.

Потолочные вентиляторы – самые мощные, позволяют охладить большие площади, поэтому используются в производственных, торговых, офисных помещениях. Из-за высокой стоимости потолочные вентиляторы уходят в прошлое, уступая место кондиционерам. Потолочные модели комбинируются с источниками света, разнообразны по дизайну, изготавливаются из дерева, пластика, металла. Конструкция полностью стационарная и требует монтажа, перенести из комнаты в комнату или убрать на зиму этот прибор не получится. Стоит отметить, что потолочные модели довольно распространены в жарких странах, где необходимость в охлаждении присутствует круглый год.

Рабочий механизм вентиляторов

Еще не так давно конструкций вентиляторов было меньше. Радиальные и осевые вентиляторы используют не только в быту, но и как охлаждающие элементы большинства техники, как цифровой, так и бытовой.


Осевая конструкция состоит из крыльчатки (лопастей), двигателя и корпуса. Воздух поступает принудительно за счет винта и проходит вдоль оси вращения. Двигатель вращает ось, она в свою очередь двигает крылатку. Лопасти изготовлены под определенным углом, за счет чего воздух перемещается вдоль оси и попутно закручивается. Благодаря простому принципу работы и легкости в изготовлении осевые вентиляторы получили широкое распространение. К плюсам механизма следует отнести небольшой расход энергии, возможность установки в любых положениях, долгий срок службы, простое обслуживание, долгий срок эксплуатации.
Радиальные вентиляторы – имеют более сложную конструкцию в отличие от осевых, соответственно и стоимость их значительно выше. Выполнены в виде колоны, внутри которой располагается ротор с лопатками. Воздух, попадая в ротор, перемещается радиально с помощью центробежных сил и выталкивается сквозь отверстия в колоне. Основным отличием радиального механизма является давление, то есть большая разница давления при поступлении и выходе воздуха. Благодаря конструкции радиальные вентиляторы занимают меньше места, лучше вписываются в современный дизайн и менее шумны по сравнению с осевыми.
Не так давно производители представили совершенно новый механизм работы вентилятора без лопастей. Это, конечно же, делает конструкцию более безопасной, идеально подходящей для установки в детской комнате или в помещении с животными. Стоимость такой технической новинки намного выше, чем у предшественников. Внешний вид заставляет задуматься по какому же принципу работает прибор, ведь в нем нет привычных нам лопастей, только корпус и кольцо из которого поступает воздух. В действительности же все элементы располагаются внутри корпуса, а именно компактная и мощная турбина, которая выполняет всю работу. Аэродинамическое кольцо имеет прорези, через которые поступает нагнетаемый турбиной воздух.

Возможность регулировки


Производителями представлены модели с возможностью регулировки скорости, высоты, включением или отключением поворота корпуса вентилятора. Все вышеперечисленные характеристики применяются в различных типах конструкций и добавляют удобства пользователю.

Регулировка скорости – присутствует практически у каждой модели вентилятора. В зависимости от температуры помещения и погодных условий покупатель получает возможность настроить мощность обдува. Функция очень удобна, так как условия эксплуатации всегда переменны. Допустим, при нахождении в комнате выставлять максимальную мощность не всегда целесообразно, велика вероятность простыть, от сильного обдува устают и быстро сохнут глаза. При отсутствии людей в комнате достаточно на малый промежуток времени включить высокую мощность для доведения климата до максимально комфортного.

Регулировка высоты подставки и наклона верхней части – не всегда есть возможность установить вентилятор таким образом, чтобы воздушный поток попадал прямо на желаемый объект. Регулировка высоты позволит настроить вентилятор так как удобно пользователю. Если конструкция находится на возвышенной плоскости, то можно поставить минимальную высоту, на полу установить максимальную. Еще одним немаловажным дополнением в подвижности является регулировка наклона «головы» вентилятора. Особенность позволяет настроить воздушный поток под углом вверх или вниз, не прибегая к регулировке высоты подставки. Важно при выборе вентилятора обращать внимание на устойчивость стойки, качество креплений и легкость фиксации в различных положениях.

Поворот вентилятора – функция позволяет увеличить площадь обдува, в больших помещениях или комнатах, где находятся несколько человек, ее можно назвать незаменимой. Чем больше угол поворота, тем большую площадь охватит обдув, однако, поток воздуха в таких условиях периодический, придется ждать возвращения «головы» вентилятора в исходное положение. С другой стороны воздушный поток с функцией поворота можно выставить на максимум, вероятность переохладиться или простыть уменьшается в разы.

Дополнительные особенности

Сегодня производители для повышения конкурентоспособности вносят полезные функции практически во все приборы, вентиляторы в данном случае не исключение. Каждая из особенностей увеличивает стоимость на прибор, но и вносит свою долю комфорта в использовании.

Таймер – несомненно, полезная функция, позволит установить время отключения или включения вентилятора. При наличии таймера можно задать время в которое вентилятор начнет работать, к примеру за час до вашего прихода домой, или отключение через час после того как вы легли спать. Таким образом, комфортная температура будет сопровождать пользователя все время и не придется дожидаться, когда вентилятор охладит постепенно помещение. Однако стоит быть внимательным и не оставлять вентилятор в рабочем режиме на длительное время во избежание перегрева или замыкания, даже с наличием таймера.


Увлажнитель воздуха – редко встречающаяся особенность на сегодняшний день, связано это скорее всего с тем, что летом воздух итак достаточно влажный и функция увлажнения подойдет не для каждого региона и квартиры. Устройства, совмещающие обдув и увлажнение, стоят на порядок дороже, в некоторых случаях целесообразнее приобрести два полноценных прибора.
Пульт дистанционного управления – не секрет что современное поколение привыкло жать на кнопки и лишние действия начинают раздражать, многие приборы оснащены пультом управления. Вентиляторы с пультом управления удобны в пользовании, для людей с ограниченными возможностями пульт дистанционного управления скорее необходимость, чем блажь.

Уровень шума

Конечно же, при выборе вентилятора необходимо обращать внимание на такой параметр как уровень шума. Трудно находиться в помещении, где вот-вот взлетит самолет, а так как прибор работает продолжительно, а иногда и ночью, то стоит выбирать предельно внимательно.
Для жилых помещений комфортный уровень шума не должен превышать отметку в 38 Дб. Для детских и спален желательно искать максимально бесшумные модели с показателями 25 – 30 Дб. Шумные приборы скорее всего наиболее мощные, их следует покупать для непродолжительной ежедневной эксплуатации, чтобы не уставать от работы вентилятора. Не всегда высокий показатель шума означает, что он таковым является. Возможно, производитель указывает шум на максимальной работе вентилятора, при установке меньшей мощности показатель упадет.

Подведем итоги

Во-первых определитесь для каких целей приобретается прибор:
— в детскую;
— в спальню;
— в большое помещение (зал, офис).
Во-вторых решите для себя нужны ли вам дополнительные функции, возможно наличие таймера, пульта управления значительно увеличат стоимость, а в ваших интересах приобретение бюджетной модели.
Необходимо выбирать подходящий для помещения размер вентилятора, мощность и диаметр крыльчатки. Остановитесь на этих характеристиках и изучите максимально тщательно. Так, к примеру, покупка вентилятора с маленькой мощностью не сможет обеспечить качественный обдув большого помещения, но идеально подойдет для кухни или прихожей.


14 сентября 2017 г. 19:09

16340

10

club.dns-shop.ru

Тест электровентиляторов охлаждения — Журнал Движок.

С наступлением лета некоторые автомобилисты сталкиваются с необходимостью замены электровентилятора охлаждения. Как не ошибиться с выбором такого важного узла, от которого зачастую зависит вопрос «выживания» двигателя в пробке и в жаркую погоду?



Электровентилятор производства Калужского завода автомобильного электрооборудования (КЗАЭ) модели 70.3730 на самом деле имеет куда более широкое применение. Его можно устанавливать на двигатели практически всех отечественных автомобилей (ЗАЗ, ВАЗ, АЗЛК, ИЖ, ГАЗ и ЗиЛ). Главное, чтобы подходили его параметры — 110 Вт и 2600 мин-1, о чем свидетельствуют соответствующая надпись на упаковке и установочный чертеж.
КЗАЭ мод. 70.3730 имеет 8-лопастную крыльчатку без обода, в отличие от конкурентов по тесту. Он упакован в картонную коробку. Однако, кроме электровентилятора, в ней больше ничего обнаружить не удалось. Неизвестными оказались и гарантии завода-изготовителя.

Прежде чем приступить к испытаниям электовентилятора, мы замерили диаметр крыльчатки (см. таблицу в конце статьи).
Следующим шагом стало измерение энергопотребления и частоты вращения крыльчатки. Замер проводился в двух режимах: в момент пуска и при установившейся работе. По результатам замеров выяснилось, что испытуемый оказался наиболее «экономным» среди конкурентов, однако частота вращения крыльчатки оказалась самой маленькой.
Выполнив замеры, мы приступили к разборке вентилятора. Крыльчатка электровентилятора КЗАЭ имеет одинаковое крепление с PEKAR и Kraft, и они могут быть взаимозаменяемы между собой. На валу она удерживается с помощью штифтов, которые вставляются в сквозное отверстие на валу электродвига те ля.Закрепляется крыльчатка обычной гайкой с гровер-шайбой. Электродвигатель КЗАЭ является разборным в отличие от вентилятора LUZAR.
Он конструктивно выполнен двухопорным: с одной стороны вал опирается на шарикоподшипник, с другой — на втулку (см. фото). Такая разборная конструкция является более предпочтительной с точки зрения ремонтопригодности.

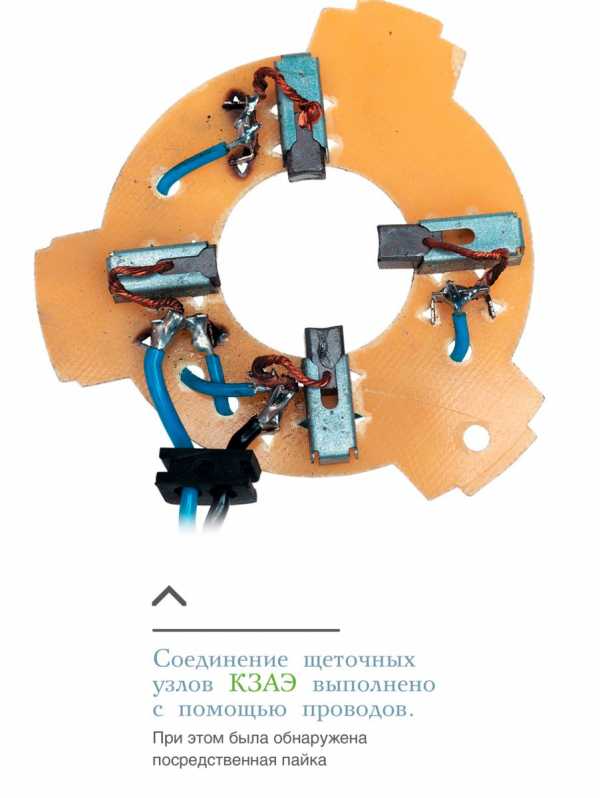

Щетки электродвигателя имеют сечение 6,5х6,5 мм при длине 11 мм. Соединение щеточных узлов выполнено с помощью проводов. При этом была обнаружена посредственная пайка.
Электровентилятор питерской компании «Топливные системы» производителя автозапчастей PEKAR куда более конкретен, поскольку имеет адресный посыл в виде каталожного номера 2103- 1308008. Он также имеет 8-лопасную крыльчатку и обод для уменьшения вибрации и шумности.
Помимо упаковки в картонную коробку был вложен технический паспорт и крепеж для монтажа электровентилятора. Гарантия завода-изготовителя — два года.
Выполнив замеры как и у предыдущего испытуемого, мы разобрали вентилятор. Крыльчатка электровентилятора PEKAR, уже отмечалось, имеет одинаковое крепление с КЗАЭ и Kraft и также могут быть взаимозаменяемы между собой. На валу она удерживается с помощью штифтов, вставленных в сквозное отверстие на валу электродвигателя. Закрепляется крыльчатка при помощи гайки с нижним зубчатым ободом. Электродвигатель так же конструктивно выполнен двухо порным.

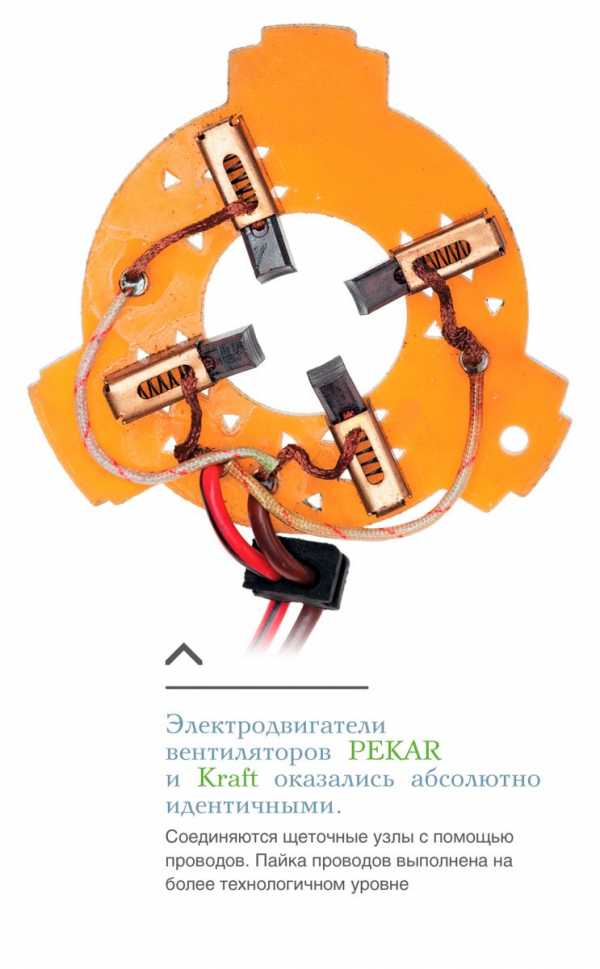

Сечение щеток 6,5х6,0 мм, длина — 11 мм. Соединяются щеточные узлы с помощью проводов, как и у КЗАЭ, но пайка проводов выполнена на более технологичном уровне.
Электровентилятор под немецкой торговой маркой Kraft (КТ 104500) как две капли похож на питерский. При этом мы испытали некое чувство дежавю. Точно такая же крыльчатка и габариты двигателя.
На этом, правда, сходство и заканчивается: ни паспорта, ни крепежа, да и гарантия всего лишь один год.
Замерив диаметр крыльчатки (заметим, что для вентиляторов, имеющих обод, диаметр крыльчатки замерялся по внутреннему ободу), а также энергопотребление и частоту вращения крыльчатки, мы приступили к разбору этого вентилятора и обнаружили полное сходство с электровентилятором PEKAR.



Электровентилятор LUZAR разительно отличается от своих собратьев восемью профильными лопастями, объединенными единым ободом.
В картонной коробке кроме вентилятора мы нашли технический паспорт и крепеж. Гарантия на данный электровентилятор составляет два года.
По результатам замеров энергопотребления и частоты вращения крыльчатки вентилятор оказался в «золотой середине». При этом у него зафиксирована самая большая частота вращения крыльчатки.
Разбор показал, что крыльчатка электровентилятора LUZAR удерживается за счет проточки на валу электродвигателя и фиксируется с помощью гайки с левосторонней резьбой, имеющей нижний зубчатый обод. Помимо этого, гайка закрепляется фиксатором резьбы. За счет этого крыльчатка электровентилятора LUZAR является невзаимозаменяемой с другими электровентиляторами.

Электродвигатель LUZAR также выполнен по двухопорной схеме, как и предыдущие испытуемые, но на двух шарикоподшипниках.
Из этого следует, что разборные конструкции являются более предпочтительными с точки зрения ремонтопригодности, в то же время два подшипника на валу делают конструкцию более надежной и долговечной.
Переходим к щеточному узлу. В электродвигателе вентилятора LUZAR использованы искрогасящие дроссели (витая медная проволока). Подобная конструкция существенно продлевает ресурс изделия. Сечение щеток — 7,0х8,0 мм при длине 20 мм.
Соединительные провода щеток также имеют большее сечение (способствуют снижению нагрева). Для соединения щеточных узлов и искрогасящих дросселей используются латунные пластины, к которым специальными токопроводящими сварными клещами привариваются подводящие провода и провода щеток (по всей вероятности, это приводит к уменьшению переходных сопротивлений и меньшему нагреву).
При осмотре всех четырех роторов в электродвигателе вентилятора LUZAR была обнаружена двойная обмотка ротора. Ее применение как раз и приводит к усилению магнитного потока и мощности электродвигателя при тех же размерах.
При сопоставимости цен на испытуемые вентиляторы выявилась некоторая неадекватность в предложении товара по критерию «цена–качество». За откровенно низкое качество запрашивается более высокая цена. Если же учесть полученные данные при испытаниях, наши предпочтения мы склонны отдать в пользу вентилятора LUZAR.



dvizhok.su

Конструкция и принцип работы промышленных и бытовых вентиляторов

Сегодня практически в любом доме можно встретить вентилятор разной конструкции. Вытяжная система на кухне, кондиционеры, кулеры в ПК, системы принудительной вентиляции разных помещений в быту и на производстве — все эти устройства не смогут нормально функционировать без этой важной составляющей. В этой статье мы познакомимся с принципом работы разных по конструкции вентиляторов, а также узнаем их достоинства и недостатки.

Осевой или аксиальный

С виду вентилятор такого типа — это металлический кожух в виде цилиндра, где располагается колесо с лопастями разной конфигурации, установленное на один вал с приводом. Корпус имеет специальные перфорации для надежного закрепления на месте использования. Поток воздуха поступает параллельно оси вращения. На входе располагается коллектор — он улучшает аэродинамику изделия в процессе работы. Как работает изделие, можно объяснить довольно просто.

  1. Закрепленный на специальной раме электрический двигатель раскручивает рабочее колесо вентилятора, насаженное на один вал с ним.
  2. Обороты крыльчатки идентичны установленным изготовителем параметрам привода.
  3. Лопасти закреплены на ступице таким образом, чтобы захватывать слои воздуха и направлять их вдоль оси. Размах лопастей не имеет четких градаций: в быту используют длиной в несколько сантиметров, а в промышленности — до нескольких метров.

Устройство защищено мелкой сеткой, исключающей попадание внутрь предметов, способных нанести вред конструкции, и в целях обеспечения безопасности.

КПД осевых агрегатов значительно выше других изделий, напор воздушной массы  и ее количество можно регулировать за счет изменения угла атаки лопастей. Этот вид вентиляторов используется для перемещения очень больших воздушных масс при низком встречном сопротивлении.

Ниже приведен чертеж осевого вентилятора, где 1 – корпус; 2 – рабочее колесо; 3 – лопатки; 4 – электродвигатель.

Достоинства:

  • сравнительно небольшое энергопотребление;
  • механизм работает исправно без вмешательства человека;
  • для установки не требуется много места.

Недостатки:

  • изделие исправно работает только с воздухом без примесей;
  • высокая вибрация и соответственно шум.

Как правило, такие изделия устанавливаются снаружи объектов, чтобы шум работы вентилятора не мешал производственному процессу.

Радиальный

Радиальное или центробежное устройство отличается от других видов необычным спиральной конструкции кожухом, в котором расположено рабочее колесо, сжимающее при вращении воздушные массы, перемещая их в направлении от центра к периферийной части. В кожух поток поступает под воздействием центробежных сил от вращения колеса с лопастями.

Лопатки приварены к полому цилиндру по всему его периметру строго параллельно оси вращения при помощи стальных дисков, концы их загнуты внутрь или наружу, что зависит от прямого назначения устройства. Вращение может производиться в любую сторону — это зависит от того, как устроен вентилятор, и какие перед ним поставлены задачи (нагнетания или вытяжки).

Основные компоненты радиального вентилятора показаны на чертеже ниже, где 1- корпус; 2 — рабочее колесо; 3 — лопасти рабочего колеса; 4 — ось вентилятора; 5 — станина; 6 — двигатель; 7 — выхлопной патрубок; 8 — фланец всасывающего патрубка

Плюсы:

  • выдерживает приличные перегрузки;
  • экономия энергоресурсов до 20%;
  • небольшой диаметр рабочего колеса;
  • невысокие скорости вращения вала привода.

Минусы:

  • высокие вибрации и шум;
  • требовательность к качеству изготовления вращающихся частей.

Канальный

Такой тип вентиляторов устанавливают в стене, а в помещении видна только его решетка, далее идут воздуховоды, через которые отработанный воздух направляется наружу или к системе фильтрации и очистки, после чего возвращается назад.

Чтобы узнать все нюансы работы вентилятора этого типа, посмотрите видео. В нем подробно разъясняются функциональные особенности канального вентилятора.

Для изготовления корпусов этих оригинальных устройств используется многослойное полотно, состоящее из стали, прочного пластика или их комбинаций. Соединение происходит методом точечной сварки или крепежными деталями.

Достоинства:

  • обработка одновременно нескольких помещений;
  • осуществлять добавку свежего воздуха с улицы;
  • вариации подачи воздушного потока.

Минусы:

  • при подаче во все помещения происходит смешивание, если кто-то курит, то этот запах попадает в другие комнаты;
  • нет независимой регулировки температуры;
  • высокая стоимость установки, куда входит цена трубопроводов;
  • чтобы чистить фильтры, нужен люк для работы.

На заметку! Весьма высокие характеристики по эксплуатации таких вентиляторов из-за их оригинального строения делают их популярными. Канальные вентиляторы устанавливают в жилых домах, крупных торговых комплексах и на некоторых видах производства.

Тангенциальные

Изделия этого вида состоят из корпуса, имеющего диффузор и патрубок, оригинального вида рабочее колесо, очень похожее на жатку уборочного комбайна, только сильно уменьшенного размера с загнутыми вперед параллельными лопастями.

Принцип работы тангенциального вентилятора основывается на повторном прохождении воздуха через рабочие параллельные лопатки в поперечном направлении, что является оригинальным нюансом этой конструкции. Кроме этого, эти устройства отличаются довольно высокими показателями по части аэродинамики.

Ниже приведен упрощенный чертеж тангенциального вентилятора, где 1 – входной патрубок, 2 – рабочее колесо, 3 – выходной диффузор.

Благодаря тому, что они могут создавать плоский поток воздушных масс, их часто используют для «теплых затворов», располагая вал вращения в вертикальном положении.

Преимущества:

  • весьма высокий КПД;
  • возможность направлять поток в любую сторону;
  • создание уникально плоского и равномерного потока воздуха.

Этот вид изделий отличается весьма небольшим уровнем шума при довольно большом расходе воздуха в единицу времени.

Безлопастные

В основе работы безлопастного вентилятора заложен принцип действия реактивного двигателя: есть турбина, работа которой и способствует быстрой циркуляции воздуха в помещении. Конструкция этого вентилятора весьма оригинальная: мощное основание, овальная рабочая часть, визуально очень похожая на воздухозаборник современного авиационного двигателя.

Контурное кольцо имеет ряд перфораций, через которые вырывается воздух, увлекая за собой слои воздушных масс по закону аэродинамики. Мощная турбина может осуществлять прокачку до 20 кубических метров воздуха за секунду, чего не могут аналогичные устройства — это основное отличие этого вида изделий.

Скорость проходящего сквозь кольцо воздуха может достигать весьма приличных значений, производители такого оригинального оборудования уверяют, что она может превышать 90 км/ч.

Положительные качества:

  • быстрота сборки и установки;
  • высокая безопасность;
  • большая экономия;
  • пульт ДУ;
  • LED-подсветка, успешно заменяет ночник;
  • щетки привода выполнены из магнитного сплава, что исключает скопление на них пыли;
  • весьма неординарный дизайн.

Минусы:

  • высокая стоимость;
  • сильный шумовой эффект из-за большой скорости потока.

Такие оригинальные изделия считаются разновидностью напольного вентилятора.

Бытовые

Для осуществления нормальной вентиляции в квартире или собственном доме используют специальной конструкции бытовые вентиляторы, т.к. они должны эффективно работать и не пропускать обратную тягу в помещение вместе со всеми негативными компонентами.

Электрическая схема вентилятора отличается в зависимости от его вида и назначения — она прилагается в инструкции по эксплуатации изделия. Аналогичная электросхема подключения практически не меняется, за исключением некоторых специфических для каждого конкретного устройства нюансов.

Под бытовыми вентиляторами понимаются также привычные всем нам конструкции для охлаждения воздуха в помещениях. По исполнению они могут быть настольного или напольного вида, стандартная комплектация — электрический привод, импеллер и ограничительные решетки для безопасности.

Функции бытового вентилятора могут быть расширены за счет эффективных добавлений:

  • увлажнение воздуха;
  • система ионизации, что весьма полезна для подрастающего поколения и людей пожилого возраста.

Эти усовершенствования повышают стоимость изделия, но положительно влияют на микроклимат помещения, особенно в период всплеска сезонных заболеваний.

Плюсы:

  • простая эксплуатация и установка;
  • довольно универсальны;
  • небольшая стоимость.

Нельзя использовать:

  • при бронхиальной астме;
  • при онкологических болезнях;
  • если в помещении много пыли;
  • когда есть непереносимость к ионизации.

tehnika.expert

Вентилятор для ванной: виды и характеристики

Вентиляция ванной комнаты является необходимой для обеспечения нормальной циркуляции воздуха. С такими целями используется специальный бесшумный вентилятор для ванной комнаты, который обеспечивает нормальный воздухообмен в этом помещении и предотвращает появление избыточной влажности.

Зачем в ванной вентиляция

Электрические бытовые вентиляторы (не климатическая техника) используются для вытяжки влажного и спертого воздуха из помещений ванной комнаты, туалета, кладовки и других помещений и замены его на свежий. Они могут быть осевые или радиальные.

Фото – модель с таймером и датчиком влажности

В первую очередь, это необходимо для нормализации влажности в комнате. Дело в том, что из-за конденсата не только запревают вещи техника, но и сыреют стены – все это может стать причиной появления плесени.

Во-вторых, бытовой вентилятор помогает улучшить воздухообмен, благодаря чему обеспечивает нужную тягу – это необходимо по технике безопасности эксплуатации жилого частного или многоквартирного дома.

И, наконец, это просто способ повысить комфорт своего проживания в квартире. Заходить в сухое вентилируемое помещение приятнее и значительно безопаснее.

Виды вентиляторов

Существуют разные типы вентиляционных устройств для ванной комнаты. Их можно классифицировать по типу установки, принципу работы и дополнительному функционалу.

По типу монтажа бывают:

  1. Настенные;
  2. Встроенные;
  3. Потолочные.

Настенный или накладной автоматический электровентилятор Vents (Вентс – Испания), Vortice Punto Filo (Германия) считается стандартной моделью этих устройств. Он устанавливается непосредственно на поверхность стены и применяется для осуществления принудительной циркуляции воздуха в ванной и туалете.

Фото – Осевой

Встроенный вентилятор – это более новая модель данного вида техники. Его особенностью является то, что встраиваемый прибор для воздухопровода устанавливается в отверстие в стене, за счет чего не портит декор комнаты. У него более высокие характеристики защиты от пыли и влаги, в отличие от настенных аналогов.

Фото – вытяжной CATA

Принудительный потолочный вентилятор является одной из самых популярных моделей устройств этого типа. Он используется не только для ванной комнаты, но и для кухни, балкона или других помещений, нуждающихся в осуществлении принудительной циркуляции воздуха. Этот прибор очень маленький и зачастую напрямую подключен к основной вентиляционной системе, из-за чего часто загрязняется.

По принципу работы любой вентилятор для туалета и ванной может быть с обратным клапаном и без него. Лучше выбрать модель с клапаном (Soler&Palau DECOR, Dospel или Vents Turbo), т. к. он обеспечивает защиту помещения от попадания в него выводимого воздуха. Во время работы вентилятор как бы высасывает из помещения влажную атмосферу, обеспечивая осушение комнаты. Если клапана нет, то при сильном ветре на улице или некоторых других факторах, влага вернется в ванную или туалет естественным путем.

Фото – потолочный

Естественная вентиляции считается самым простым и дешевым способом обеспечения воздушного потока, но она работает только при условии наличия тяги, которая имеет свойство пропадать. Если тяги нет – то воздух с пылью и посторонними запахами будет с улицы попадать в квартиру.

Также вентиляторы иногда классифицируются по типу питания. Они могут работать на батарейках или от сети. Чаще всего с аккумулятором производятся тихие модели (Сайлент, Venta, Hardi). Они потребляют меньшее количество электроэнергии.

Функциональность

Раньше вентиляторы не оснащались доборными компонентами, они состояли только из лопастей, двигателя, корпуса и прокладок. Сейчас очень популярны устройства со встроенными системами управления, различными датчиками и т. д.

Рассмотрим самые популярные элементы, которыми дополняются вентиляторы:

  1. Канальный электрический вентилятор с датчиком движения очень удобен в гостевой ванной комнате или общественном туалете. Он при помощи ультразвука или инфракрасных лучей распознает тело в диапазоне своего действия и включает двигатель. Это позволяет экономить электроэнергию и повысить комфорт пребывания в ванной – не нужно заботиться про искусственное включение устройства. Представлены моделями Electrolux (Электролюкс), EAFM-100 Magic и другими; Фото – схема подключения модели с таймером
  2. Похоже на вариант с реле движения работает система с таймером. Она оснащена специальным выключателем, который включает устройство при распознавании движущегося тела и отключает прибор, если движение в диапазоне действия прекращается. Его аналогом считается модель, где вентилятор можно включить на определенное время, после чего он выключится сам; Фото – вытяжка в санузел
  3. Центробежный тепловентилятор оснащен специальным контроллером температуры. В зависимости от конструкции он может откачивать горячий воздух из парилки или, наоборот, прогревать ванную (Vortice, Punto EVO Gold, Vort Quadro). Для подключения используется специальная схема, которая предполагает настройки контроля определенной температур в помещении. При превышении нормы прибор начинает работать, обеспечивая циркуляцию воздуха в помещении и предупреждая перегрев посетителей;
  4. И любой из описанных вентиляторов может быть тихим (к примеру, Greenwood Airvac – бесшумный). Тихий – это модель прибора, которая при работе не издает практически никаких звуков. Это удобно для санузлов, близко расположенных к жилым комнатам (к примеру, в хрущевках и гостиницах). Фото – бесшумный Сайлент 100

Чтобы подобрать нужную модель нужно проанализировать не только её принцип работы, но и производительность нескольких вентиляторов. Под производительностью подразумевается показатель количества воздуха, которое прибор способен вытянуть за определенный период времени и затрачиваемая на работу мощность.

Видео: установка вентилятора в ванной комнате

Характеристики

Чтобы рассчитать потребную мощность устройства и его производительность, нужно знать основные характеристики. Рассмотрим самые популярные модели вентиляторов:

Вентс 100 со шнурком:

Напряжение, В240
Мощность, Вт140
Производительность, м3/час102
Шумность, дБА38
Двигатель, об/мин2300
Уровень защитыIP34

Silent-100 CRZ Blue Design-4C:

Питание, В220
Мощность, Вт8
Эффективность, м3/час85
Шум, дБА26,5 (тихий)
Двигатель, об/мин2400
ТипВстраиваемый
Размеры, мм (ВхШхТ)188х188х129

Cata X-Mart 10 Matic T:

Питание, В230
Мощность, Вт15
Эффективность, м3/час93
Шум, дБА38
Двигатель, об/мин2500
УстановкаНастенная
Дополнительные функцииТаймер

Clima Futur 201 TLS – тепловой электрический конвектор:

Питание, В230
Мощность, Вт14
Эффективность, м3/час100
Шум, дБА40
Двигатель, об/мин2200
Схема установкиНастенная
ОсобенностиТермостат, защита от перепадов напряжения

Расчет необходимой мощности устройства производится по площади помещения.

Обзор цен

Купить вентиляторы для ванной комнаты можно в любых городах стран СНГ. Рассмотрим, какова цена модели Электролюкс EAF-150T:

ГородСтоимость, у. е.
Воронеж21
Екатеринбург20
Иркутск20
Краснодар21
Минск22
Москва22
Нижний Новгород21
Новосибирск20
Саратов20
СПб22
Челябинск21
Фото – принцип подключения

Монтаж зачастую производиться своими руками – процесс практически аналогичен установке розетки в ванной комнате или туалете.

www.asutpp.ru

Электровентилятор радиатора — как он устроен?

Электровентилятор радиатора В современном мире система охлаждения предназначается для того, чтобы охлаждать двигатели внутреннего сгорания, которые нагреваются в результате его непосредственной эксплуатации. Так, в новых автомобилях системы охлаждения, кроме своих основных функций, выполняют и ряд других, дополнительных функций, к которым относятся: нагревание воздуха в системе вентиляции, отопления и кондиционирования; охлаждение отработанных газов, которые выходят из системы рециркуляции тех же газов; охладительная функция масла в системе смазки; охлаждение воздуха в турбонаддувной системе; охлаждение жидкости рабочей, которая находится в автоматической коробке переключения передач. Так, вид системы охлаждения напрямую зависит от способа охлаждения устройства.

В современном мире существует три основных вида систем охлаждения:

— воздушная, которая является открытой;

— жидкостная, которая является закрытой;

— комбинированная.

В жидкостной системе охлаждения от нагретых частей двигателя внутреннего сгорания тепло будет отводиться посредством потока жидкости. В воздушной охладительной системе используется поток воздуха. Ну и логично, что комбинированная система является определенным синтезом, так как объединяет воздушную и жидкостную системы.

Элетровентилятор

Самыми распространенными в современном мире являются жидкокостные системы охлаждения. Это связано с тем, что именно данная система способна обеспечивать наиболее эффективное и равномерное охлаждения, при этом ее работа производится с минимальным уровнем шума. Следовательно, принцип действия и устройство системы охлаждения рассматриваются на примере жидкостной системы охлаждения.

Бензиновые и дизельные системы охлаждения двигателей внутреннего сгорания имеют довольно схожие конструкции. Данная система имеет множество элементов, к которой относится и устройство радиатора охлаждающей жидкости, радиатор масляный, отопительный теплообменник, вентилятор радиатора, центробежный насос, а также термостат и бачок расширительный. В схему данной системы включается и «рубашка» охлаждения двигателя внутреннего сгорания. Регулирование работы охладительной системы производится посредством элементов управления.

Устройство радиатора предназначается для охлаждения нагретой охлаждающей жидкости посредством потока воздуха. Для того, чтобы увеличивать теплоотдачу в радиаторе находится особое трубчатое устройство. Кроме основного радиатора, система охлаждения может иметь и радиатор системы рециркуляции отработанных газов и масляный радиатор. Первое устройство предназначается для охлаждения отработанных газов, посредством чего происходит снижение температуры сгорания воздушно-топливной смеси, а также – образования количества оксидов азота. Работа данного устройства обеспечивается за счет дополнительного насоса рециркуляции охлаждающей жидкости, который включается в конструктивную составную охладительной системы. Масляный радиатор предназначается для охлаждения в смазочной системе масла.

Электровентилятор радиатора Отопительный теплообменник выполняет функцию, которая является противоположной к функции радиатора охладительной системы. Данное устройство нагревает весь проходящий через него воздух. Для того, чтобы функционирование теплообменника проводилось наиболее эффективно, данное устройство располагается возле выхода уже нагретой охладительной жидкости из двигателя внутреннего сгорания.

Для того, чтобы компенсировать изменения в объеме охлаждающей жидкости из-за температуры, система располагает особым расширительным бачком. Именно посредством данного устройство происходит заполнение охлаждающей жидкостью системы. Циркуляция же такой жидкости в системе происходит с помощью центробежного насоса. В просторечии данное устройства называется «помпой». Центробежный насос имеет несколько классификаций: ременной, шестерной и другие. На особых двигателях, которые оборудуются турбонаддувом, для того, чтобы наддувочный воздух охлаждался вместе с турбокомпрессором устанавливают дополнительный циркуляционный насос охлаждающей жидкости, которые подключается посредством блока управления двигателем.

Работа охладительной системы продуцируется системой управления двигателем. Современные двигатели имеют достаточно простой алгоритм, который реализуется на основе математической модели, учитывающей разные температурные параметры, которая и задает оптимальные и нормализированные условия включения и эксплуатации конструктивных элементов. Охлаждающая жидкость в самой системе имеет циркуляцию принудительного характера, которая обеспечивается центробежным насосом. В таком случае через «рубашку» охлаждения двигателя будет осуществляться движение жидкости. При всем этом будет происходить охлаждение двигателя, а также – нагревание. Направление движения жидкости в данном устройстве может быть поперечным или продольным.

Электровентилятор Малый или большой круг циркуляции напрямую зависит от температуры. При пуске двигателя внутреннего сгорания данное устройство, как и охладительная жидкость являются холодными. Для того, чтобы происходил ускоренный подогрев всей системы жидкость передвигается по малому кругу, при этом минуя радиатор. Термостат в таком случае является закрытым устройством. По мере нагревания охладительной жидкости будет происходить открытие термостата, а сама охлаждающая жидкость будет продвигаться уже через радиатор по большому кругу.

Нагретая жидкость охлаждается посредством встречного потока воздуха, проходя через радиатор. Если есть особая необходимость, то жидкость будет охлаждаться посредством воздуха от вентилятора. После такого рода охлаждения жидкость снова будет поступать в «рубашку» охлаждения двигателя. В процессе всей работы двигателя внутреннего сгорания цикл движения охладительной жидкости многократно повторяется. На автомобилях, которые имеют турбонаддув может применяться система охлаждения двухконтурная, один контур в которой будет отвечать за охлаждение двигателя, а другой будет отвечать за охлаждение нуддувочного воздуха.

1. Роль электровентилятора в системе охлаждения.

Вентилятор охлаждения двигателя являет собою устройство, которое позволяет принудительно обдувать разогретые радиатор и двигатель системы охлаждения в непосредственные моменты стоянки транспортного средства, при учете заведенного двигателя.

Электровентиляторы Эволюционный процесс данной системы развивался посредством двух путей, следовательно в серийное производство автомобилей вышли охладительные системы двух основных типов: жидкостное и воздушное охлаждение. Устройство вентилятора используется в обоих охладительных системах, так как заключительный носитель, который рассеивает тепло, которое отводится от двигателя внутреннего сгорания, является воздух. Вентилятор в данном устройстве выполняет обеспечение постоянного и равномерного отвода тепла в атмосферу.

2. Устройство и принцип работы электровентилятора радиатора.

Существует несколько видов электровентилятора радиатора. Первое устройство носит название вентилятора с вязкостной муфтой, которые довольно редко в современном мире встречаются в легковых автомобилях. Применение данных устройств ограничивается продольным расположением двигателя внутреннего сгорания. Кроме того, электронное устройство управления постепенно сводит данные системы на нет. Единственный элемент, в котором установка подобного вентилятора будет предпочтительной, являются серьезные внедорожники, которые предназначаются для форсирования водных преград. В таком случае электроника боится воды, в тот момент как вискомуфта является герметичной.

Электровентилятор радиатора Иной вариант вентилятора являет собою электрический привод, который включает в себя электронный блок управления электронным двигателем, а также температурный датчик охладительной жидкости, само устройство электрического двигателя и реле задействования вентилятора. В современных транспортных средствах в большинстве случаев устанавливаются два датчика, посредством которых фиксируется температура охладительной жидкости. Первый датчик встроен в патрубок и располагается на выходе из радиатора, а другое устройства наоборот – встроен в патрубок, но уже на выходе из двигателя внутреннего сгорания. В данной вариации управление вентилятором будет происходить посредством разницы показаний двух вышеуказанных датчиков.

При непосредственном управлении устройством могут использоваться и датчик частоты вращения коленвала и расходомер воздуха. Показания данных датчиков нужны для того, чтобы предопределить режим работы электродвигателя. От всех датчиков сигналы будут передаваться на электронный блок управления, посредством которого будет активировано реле включения охладительного вентилятора двигателя, а также будет регулироваться скорость вращения крыльчатки.

Более старые системы охлаждения не имели электронный блок управления, вследствие чего функцию задействования электродвигателя выполнял особый термовыключатель. В просторечии ошибочно принимают данное устройство за температурный датчик. Тем не менее, датчик температуры в большинстве случаев устанавливается в корпусе блока цилиндров. С данного устройства будет подаваться сигнал непосредственно на шкалу в салоне автомобиля. Это связано с тем, что более важной для измерения является температура, которая царит в достаточной близости от камеры сгорания.

Электровентилятор Устройство термовыключателя реагирует на изменение температуры охладительной жидкости в радиаторе. Данное устройство настраивается на одну определенную температуру включения и выключения. Если же температура будет переваливать за допустимый, например, максимум, то цепи питания вентилятора будет замкнутой посредством смыкания контактов в устройстве термовыключателя. Электрический двигатель, на который подается ток, приводит крыльчатку к вращению. В тот момент, когда температура снизится до нижнего предела, контакты разомкнутся, а сам вентилятор остановится.

3. Неисправности электровентилятора радиатора.

Неисправность вентилятора охлаждения радиатора станет неминуемой причиной того, что температура охлаждающей жидкости, которая находится в двигателе внутреннего сгорания, вырастит в разы. Если же автомобилист заметил передвижения стрелки показателя температуры в красной зоне, то можно останавливаться и проверять работоспособность вентилятора самостоятельно.

Для диагностирования такого рода вентилятора, достаточно просто поднять капот и проверить лопасти крыльчатки. На вискомуфте вентилятор будет двигаться всегда, следовательно, если автомобилист заметит любое вращение, то скорее всего, причиной перегрева послужит поломка иного компонента охладительной системы, такой как термостат. Признак выхода из строя вискомуфты– это слишком заниженная скорость вращения вентилятора при эксплуатации автомобиля на высоких оборотах.

Электровентилятор ВАЗ Если в транспортном средстве применяется вентилятор электрический и его работа происходит при явном перегревании, то следует отсоединить разъем непосредственно от термовыключателя, который вкручивается, зачастую, в нижнюю часть бокового бачка охладительного радиатора. После этого следует замкнуть два гнезда штекера посредством небольшого куска проволоки. В этот момент устройство вентилятора принудительно должно заработать.

Тем не менее, данный способ не подойдет всем автомобилистам. Так, его нельзя рекомендовать автомобилистам, которые имеют наиболее современные транспортные средства, в которые встроены электронные устройства за контролем скорости вращения устройства вентилятора. Максимальный барьер, который нельзя превышать автолюбителю, это не углубляться в ремонт после проверки целостности конкретного соответствующего предохранителя. Вся дальнейшая диагностика должна быть доверена профессионалам.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как выбрать электрический вентилятор для комнаты

+

   Почти в самом конце июня мы наконец-то почувствовали настоящее лето. Жара становиться причиной необходимости поиска способов понижения температуры, хотя бы в помещениях. Сегодня хочется вспомнить о фактически самом простом из них. Соответственно, далее наша речь пойдет о выборе бытового вентилятора и его особенностях.

Содержание статьи:

Бытовой электрический вентилятор — это устройство, предназначенное для создания направленного воздушного потока с целью понижения температуры воздуха, контактирующего с телом человека, в чем и заключаются основная функция этого изделия.

Понятно, что охлаждающий эффект будет иметь место, только тогда, когда температура окружающего воздуха ниже нормальной температуры человеческого тела (36,6 градусов Цельсия). В противном случае вентилятор будет только разогревать и сушить.

В одной из предыдущих статей, мы уже говорили о тепловентиляторах, которые также могут выполнять и охлаждающие функции, но в большинстве случаев для них это не характерная задача и справляются они с ней не так эффективно, как специально предназначенные для этого устройства.

Давайте рассмотрим алгоритм покупки и основные параметры вентиляторов по пунктам:

1. Тип вентилятора.

Раньше большинство вентиляторов было представлено обыкновенными лопастными моделями, но на данное время ассортимент расширился и можно встретить такие основные типы охлаждающих вентиляторов:

  • Лопастные (осевые) вентиляторы. Как уже упоминалось выше — это самый распространенный, фактически «классический», тип вентиляторов. Такой осевой вентилятор имеет крыльчатку с двумя-тремя (или даже больше) большими лопастями, которые приводятся в движение электрическим мотором через редуктор. Лопасти спрятаны за специальной металлической или пластиковой сеткой, с целью избегания их прямого контакта с чем-то во время вращения. Диаметр лапастного вентилятора может быть от 15-20 сантиметров и до метра.
  • Радиальные (колонные) вентиляторы. Это уже боле современный тип. Радиальный (колонный) вентилятор состоит из цилиндрического корпуса, в котором размещены изогнутые лопатки. При вращении в таком вентиляторе образуется центробежная сила, которая выталкивает воздух наружу.
  • безлопастные (безроторные) вентиляторы. Такие модели вентиляторов — это самый последний писк моды. Они состоят из специальной турбины, которая направляет воздушный поток на установленное над ней кольцо, через которое воздух рассеивается и происходит вентиляция. При этом воздушный поток более равномерный и четко направленный.

1. Лопастный (осевой) вентилятор
2. Радиальный (колонный) вентилятор
3. Безлопастный вентилятор

Что можно порекомендовать по выбору типа вентилятора?

Если у Вас жестко ограниченный бюджет, тогда выход один — купить недорогой лопастный комнатный вентилятор.

Если Вам хочется более комфортного охлаждения — присмотритесь к радиальным и безлопастным моделям вентиляторов.

2. Место установки.

Чаще всего принято выделять такие виды вентиляторов: настольные и напольные. Хотя, можно встретить и потолочный вентилятор, который крепится к потолку на подобии светильников.

Производители делают в настольном варианте, в основном, только лопастные вентиляторы. А вот напольные вентиляторы могут быть всех типов.

Вам следует определить: где будет стоять охлаждающий вентилятор и потом выбирать подходящую модель. При этом нужно учесть, что вентилятор должен находиться на некотором расстоянии от тела человека (в зависимости от его размеров и мощности), поскольку прямой поток воздуха в непосредственной близости может вызывать реальный дискомфорт и даже болезни.

3. Мощность вентилятора.

Мощность вентилятора определяется мощностью его двигателя. Чем мощнее электродвигатель вентилятора — тем более сильный поток воздуха он сможет генерировать.

Маленький настольный мини-вентилятор может иметь мощность от 5 Ват.

Средние бытовые вентиляторы имеют мощность 30-60 Ват.

Мощный большой вентилятор, который рассчитан на большую площадь обслуживания, может иметь мощность до 200 Ват.

В большинстве случаев для бытовых нужд максимальную мощность 50 Ват можно считать вполне достаточной.

4. Скорость вращения вентилятора.

Сила охлаждающего потока воздуха зависит не только от мощности, но и от скорости/частоты вращения его лопастей/лопаток/турбины (количества оборотов вентилятора). Хотя сама скорость также зависит от этой самой мощности.

В большинстве устройств предусмотрено наличие 2-3 скоростей (режимов работы), чаще 3: медленной, средней и быстрой. То есть Вы сами можете включить наиболее оптимальную скорость вращения вентилятора.

В безлопастных моделях, а также в дорогих моделях других типов может присутствовать регулятор плавного изменения скорости вентилятора.

5. Дополнительные функции.

Ну, куда же без дополнительных возможностей, к основным из них принадлежат:

  • автоповорот. Автоповорот вентилятора позволяет получить не однонаправленный поток охлаждения, а его изменение в радиусе до 180 или даже 360 градусов.
  • возможность наклона. В основном это относиться к лопастным вентиляторам, которые можно наклонять вверх-вниз, меняя при этом направление работы вентилятора.
  • пульт управления вентилятором. Вентилятор с пультом управления более комфортный, поскольку позволяет изменять параметры охлаждения не перемещаясь.

Еще для выбора лучшего вентилятора нужно уточнить такой момент, как его шумность. Она измеряется в децибелах, но Вам лучше просто включить устройство на среднюю/максимальную скорость, а потом, послушав самостоятельно звук и шум конкретного вентилятора, определить — комфортно ли именно Вам быть в одном помещении с этой моделью.

Ну и удачных покупок!

getoptim.com
