Крыша дома г образного – Г-образная крыша дома с равными фронтонами

Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

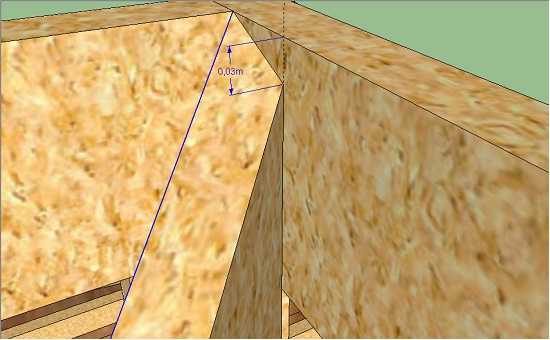

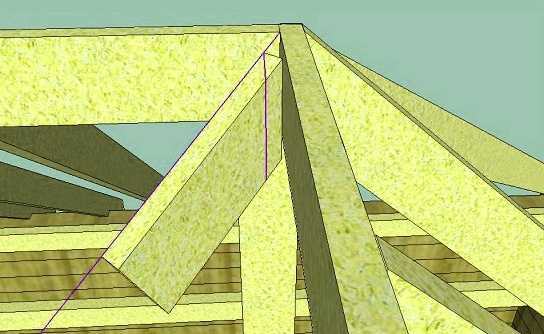

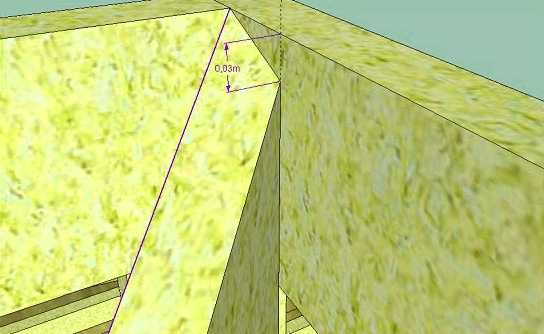

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

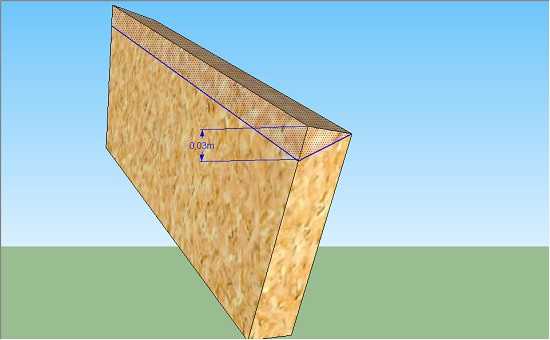

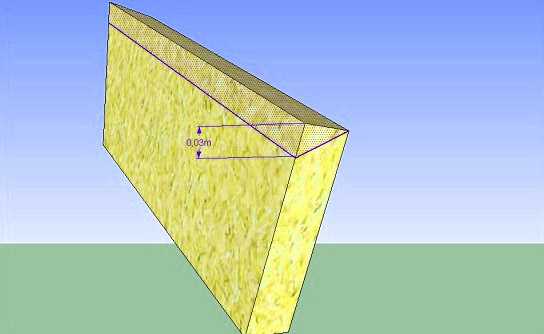

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, дел

skalice.ru

Формы крыш частных домов: примеры и фото

Крыша — важнейший элемент дома, который помимо своих прямых функций придает уникальность и подчеркивает дизайн здания. Поэтому на этапе проектирования своего жилья к выбору формы крыши нужно подойти предельно внимательно. Рассмотрим всевозможные варианты верхней конструкции частного дома.

Содержание статьи:

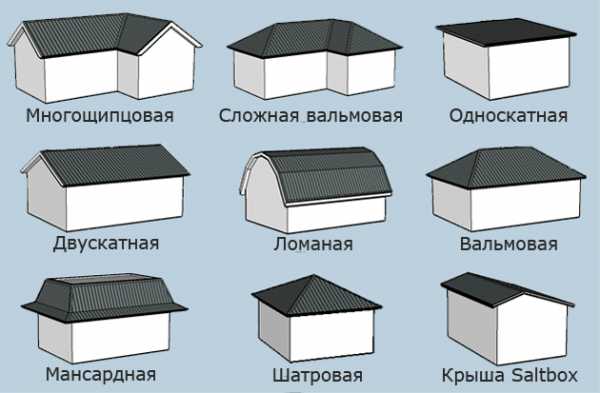

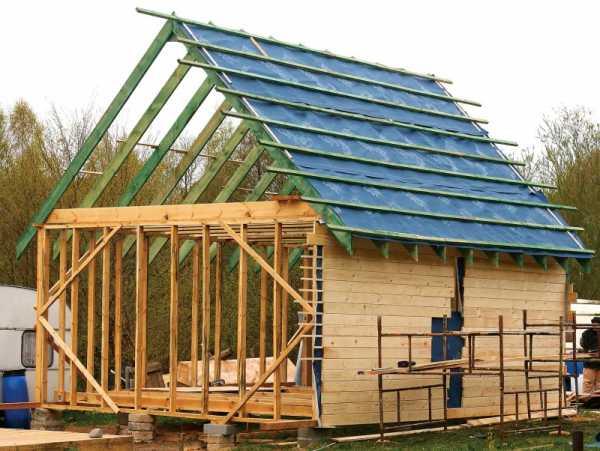

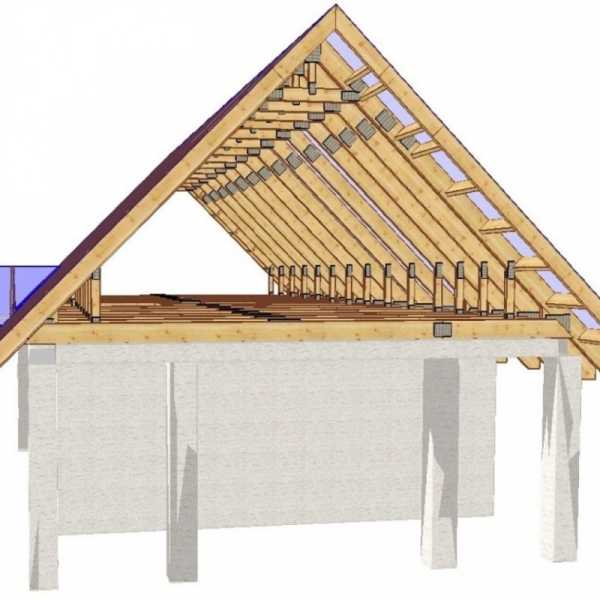

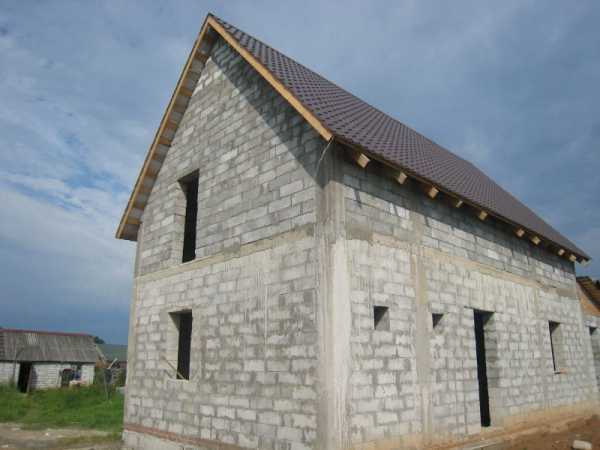

Двускатная и многощипцовая крыша

Одна из самых популярных форм крыши благодаря своей функциональности и простоте в монтаже. Состоит из двух скатов одинаковой длины. Двускатную крышу также называют щипцовой или фронтонной.

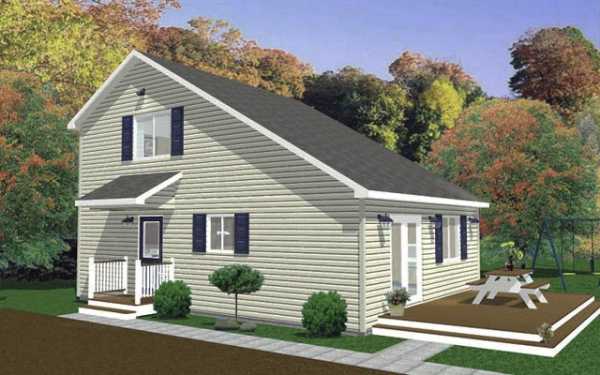

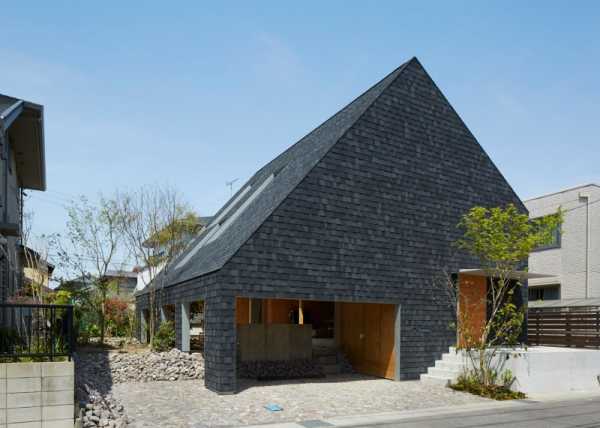

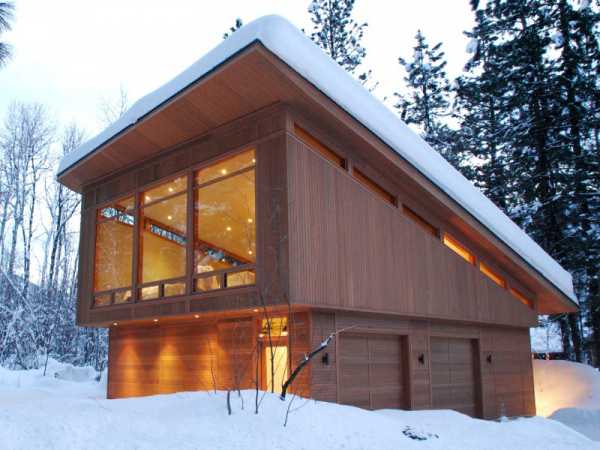

Разновидностью такой формы считается крыша saltbox (салтбокс). Отличие от двускатной заключается в том, что один из скатов значительно длиннее другого. Такая конструкция позволяет использовать полноценно верхний этаж в качестве мансардного, а также разместить под большим скатом жилую площадь (веранду или летнюю кухню) без возведения дополнительной пристройки.

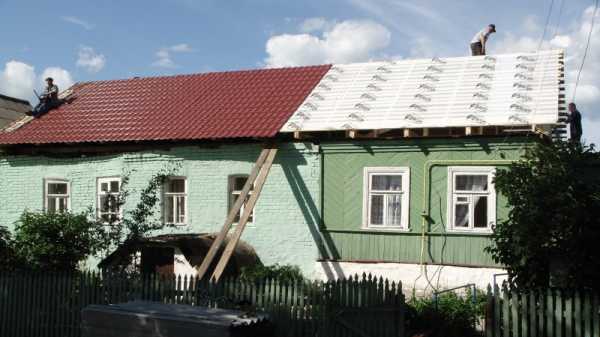

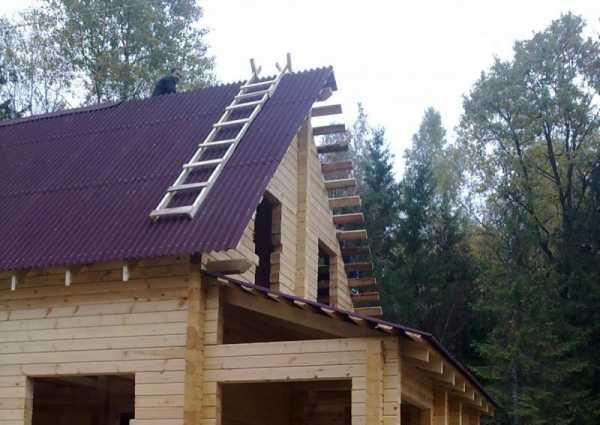

Для таких типов подходит любые виды кровельных материалов, но чаще используют профилированные кровли: металлочерепица, профнастил, керамическая или композитная кровля, и еврошифер.

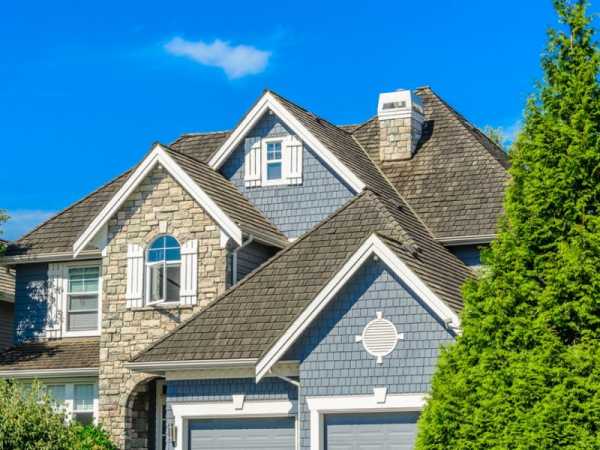

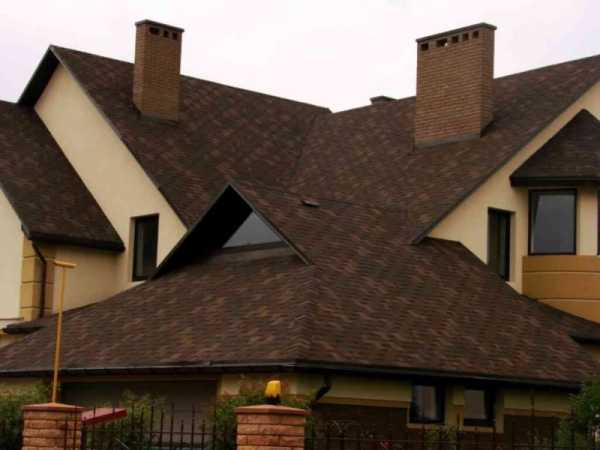

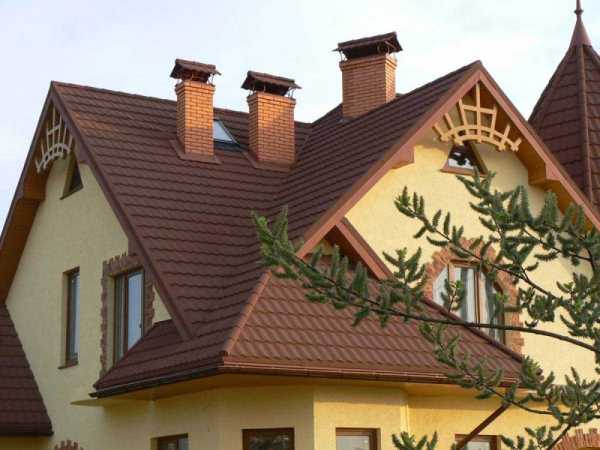

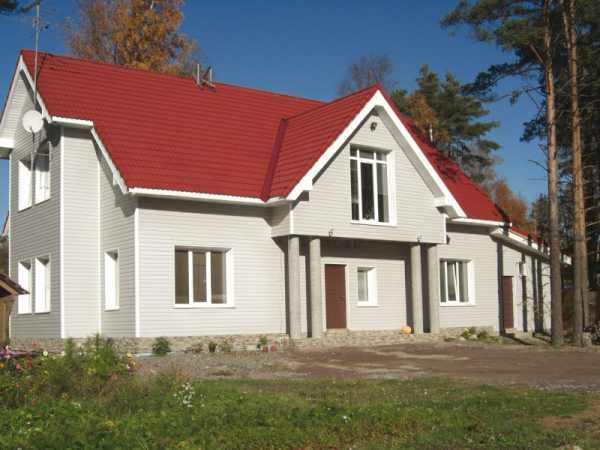

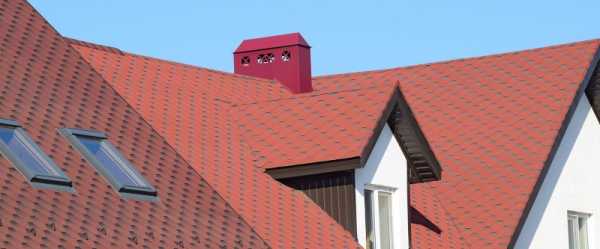

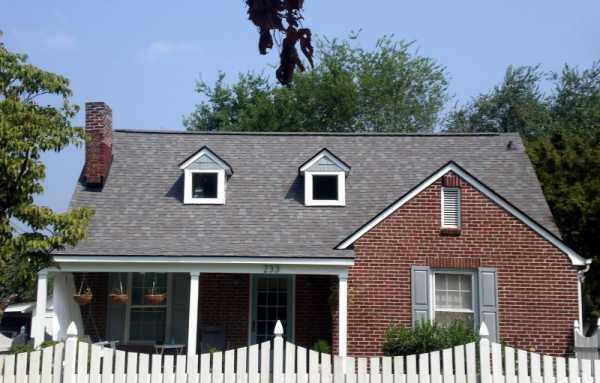

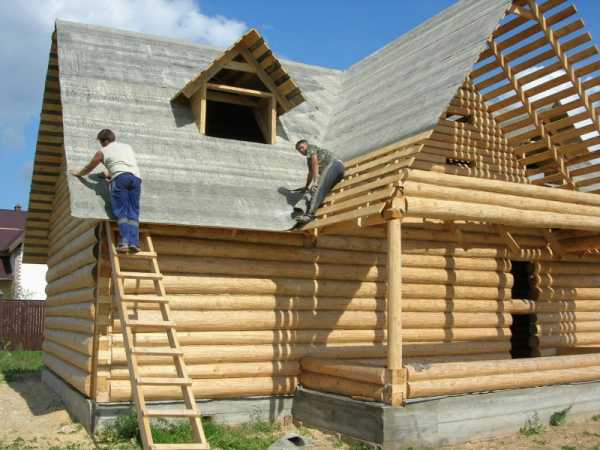

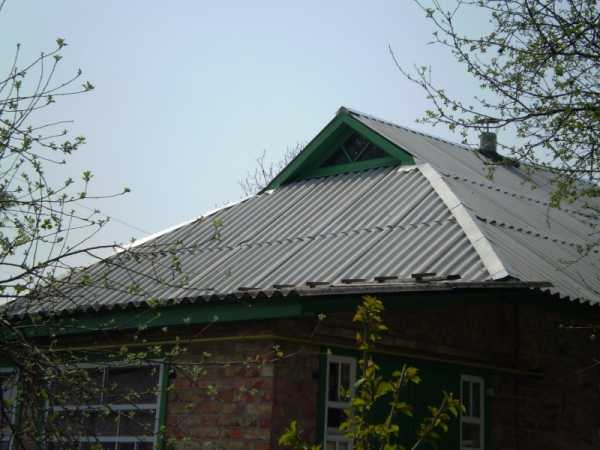

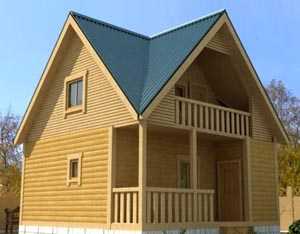

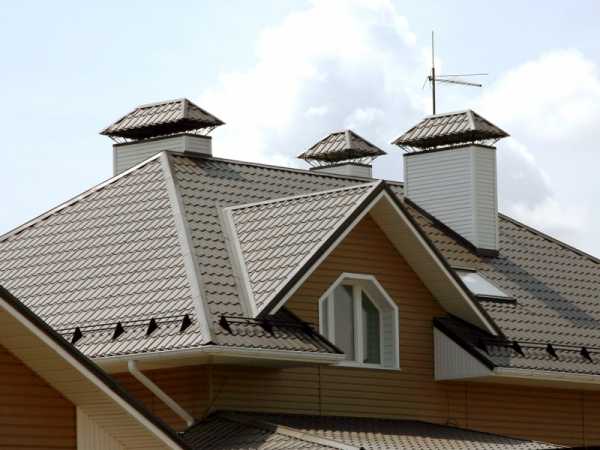

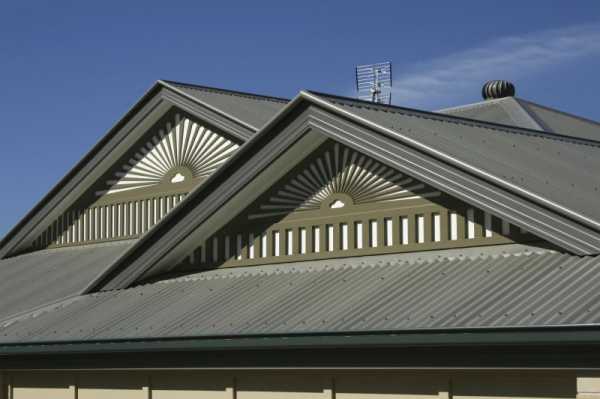

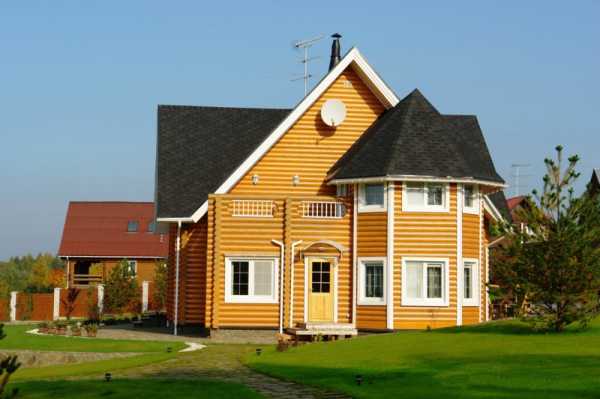

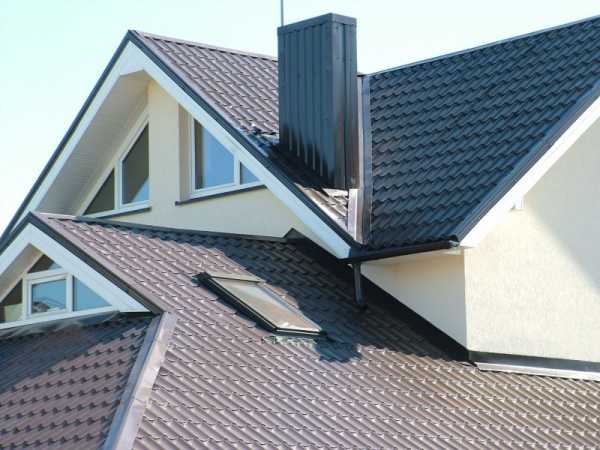

Еще одной разновидностью двускатных крыш являются более сложные многощипцовые, образованные путем пересечения нескольких двускатных конструкций. Таким образом можно получить Т-образную, Г-образную или крестообразную (складчатую) крышу. Последняя идеально подойдет для домов квадратной формы. Такие сложные конструкции имеют один недостаток при монтаже кровли: большой процент отхода. Для его минимизации и экономии бюджета рекомендуем использовать для многощипцовых крыш мягкие кровельные материалы, например гибкую черепицу.

Ломаная (четырехскатная) крыша

Является модификацией двускатной формы, но состоящей из четырех скатов. Благодаря «излому» каждого ската называется ломаной крышей. Также часто такой тип называют мансардной крышей благодаря большому чердачному пространству. Благодаря конструкции получается полноценный второй этаж при достаточно простом устройстве стропильной системы. В случае «холодного» чердака возводить ломаную крышу нет необходимости.

Вальмовая и шатровая крыша

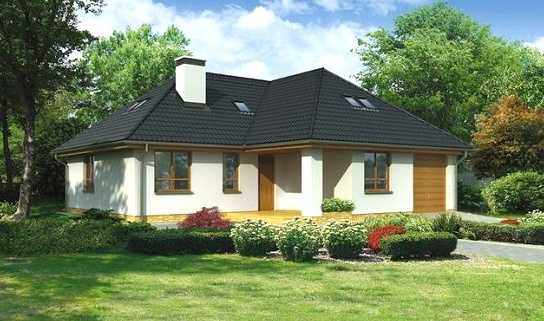

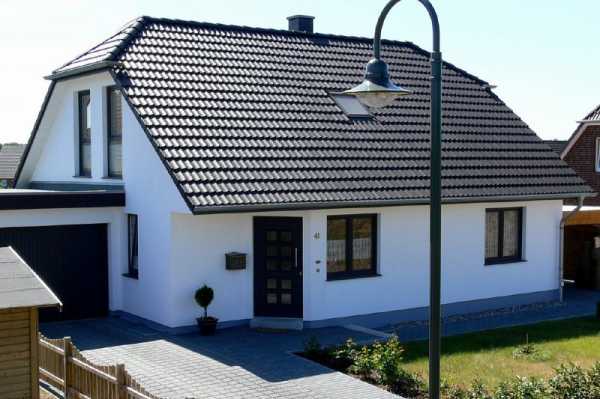

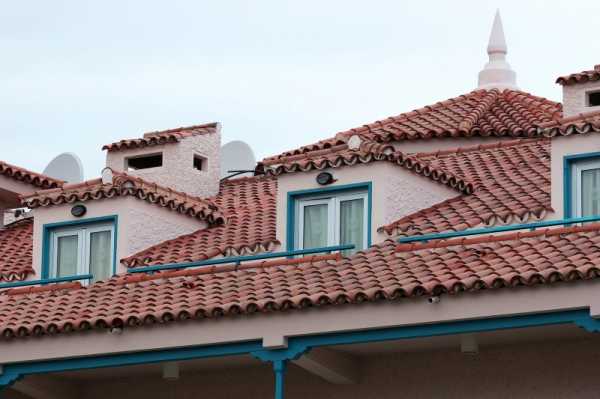

Вид четырехскатной крыши, состоящий из двух треугольников и двух трапеций. Реже используется для мансардных этажей, но считается наиболее стойкой к воздействию атмосферных осадков, в особенности к сильным ветрам. Разновидностью вальмовой крыши является шатровая крыша. Отличие заключается в отсутствие трапецеидальных скатов. Все четыре ската имеют форму одинаковых треугольников. Такой тип используется при строительстве «квадратных» домов и небольших строений (например, беседка).

Как и в случае с щипцовыми конструкциями, вальмовые крыши имеют множество комбинаций. Часто используется в сочетании с двускатной или ломаной крышей, образуя полувальмовую форму.

Для уменьшения отходов кровли рекомендуется использовать битумную черепицу.

Мансардная крыша

Если в России принято называть мансардным типом ломаную четерыхскатную конструкцию, то в Европе такие крыши имеют форму, состоящую из верхней вальмы и четырех скатов, расположенных под крутым углом. Такой тип крыши имеет все преимущества вальмовой конструкции и идеален в качестве мансардного этажа.

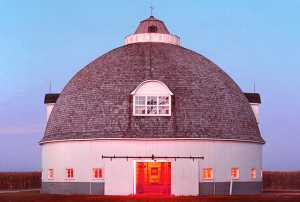

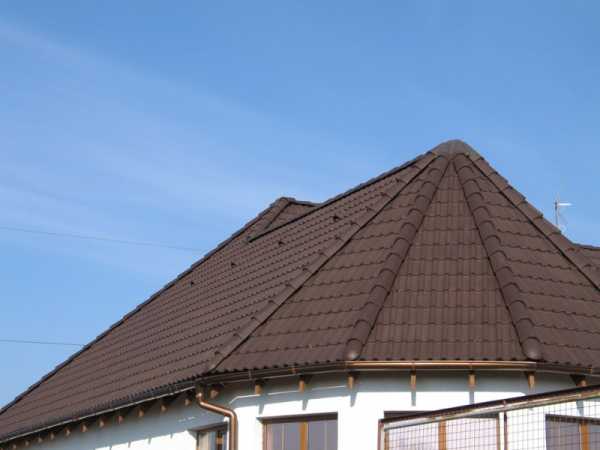

Купольный и конический тип крыши

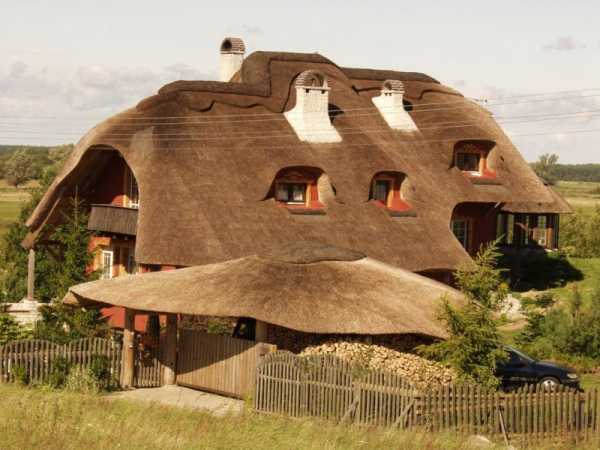

Такой тип крыши либо не имеет острых углов, либо состоит из большого количества скатов, как правило, треугольной формы (в случае конической крыши). Из-за различныз модификаций такие формы часто называют «луковичной» или просто круглой. Данный тип применим к квадратным и круглым домам, а также часто используется в архитектуре зданий религиозной тематики (церкви, храмы, соборы, мечети…) и при строительстве конструкций башенного вида. Также часто можно увидеть такие формы у беседок или эркеров. В качестве кровельного материала для купольных крыш используются плоские листы, фальцевая кровля, гибкая черепица. Для больших сооружений можно использовать природные кровли: керамическую черепицу, сланец, дранку и даже камышовую кровлю.

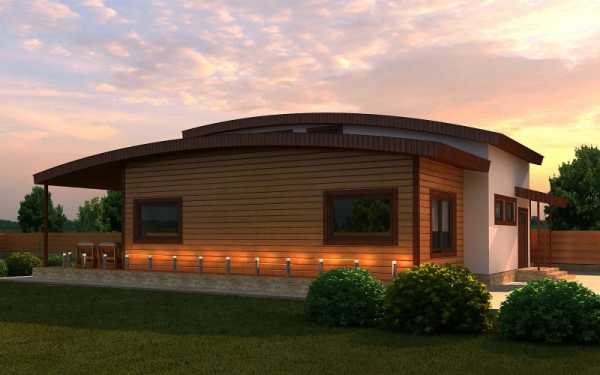

Арочная крыша

Такую крышу можно встретить практически в любом дачном участке. Теплицы, козырьки и навесы, покрытые поликарбонатом, являются простым примером арочной или сводчатой крыши. Совсем недавно такие крыши использовались при строительстве складских, промышленных зданий или спортивных сооружений. В настоящее время, благодаря разнообразному рынку строительных материалов и продвинутым технологиям строительства такой тип верхней конструкции применяется и в частном строительстве. Кровельные покрытия применяются по аналогии с купольными конструкциями.

Существуют и другие типы крыш, полученные комбинированием представленных выше или исторически связанные с архитектурным наследием того или иного государства.

krovportal.ru

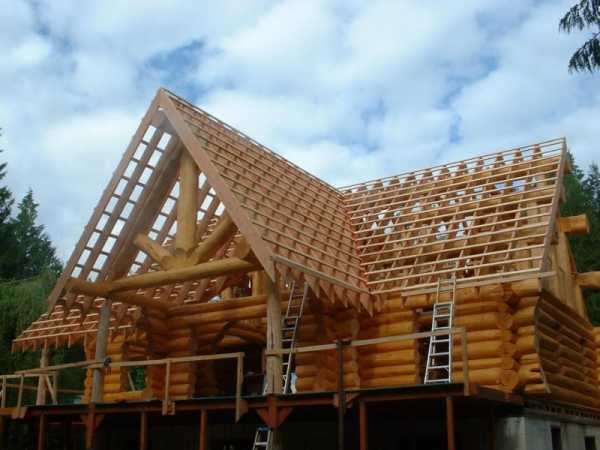

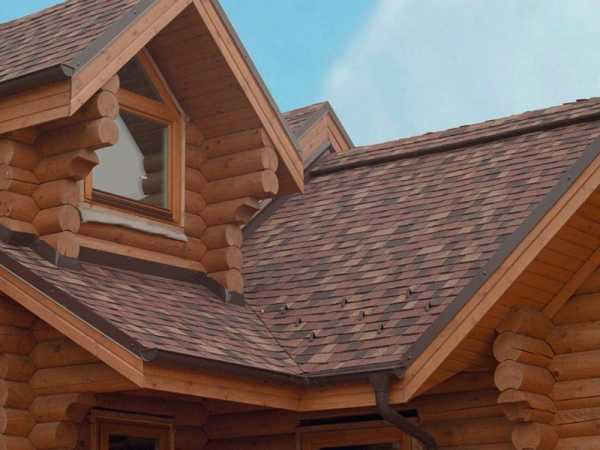

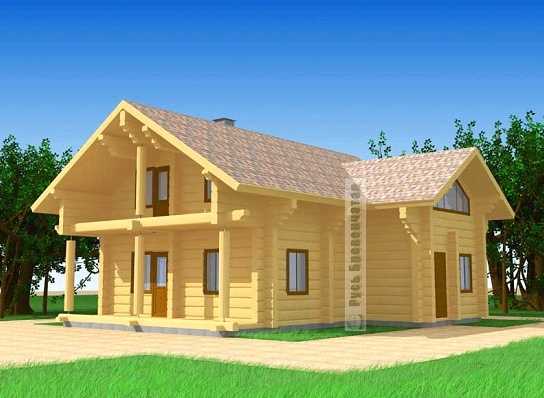

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

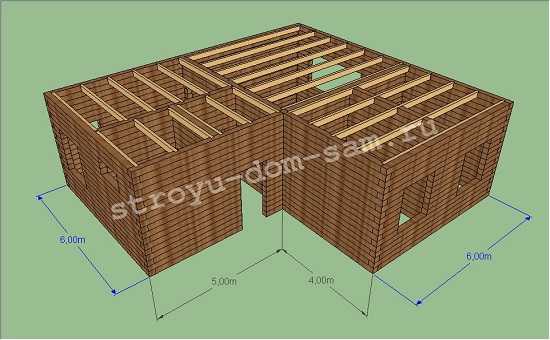

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

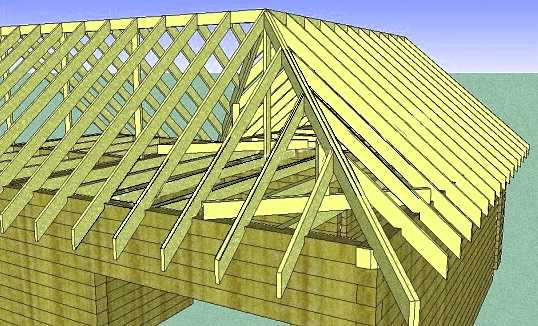

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок. Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

ostroykevse.com

Монтаж Г-образной крыши с фронтонами различной ширины

В прошлой статье мы рассказывали о монтаже кровли, которая имеет вид буквы «Г» с однообразными фронтонами. Теперь стоит взглянуть на случай, когда фронтоны разной ширины.

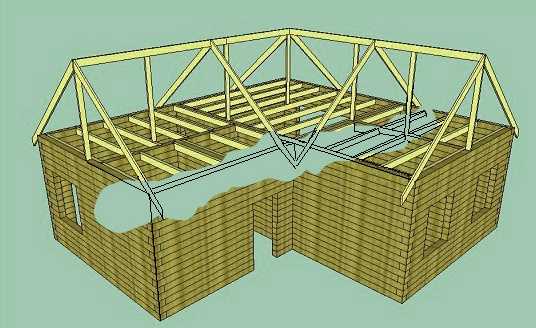

Рекомендуем Вам взглянуть на то, что произойдёт, при условии монтажа крыши в аналогичном порядке, о котором говорилось в предыдущей публикации (см. изображение 1)

Изображение 1

Здесь видно, что один из фронтонов будет иметь ширину 6 метров, а другой – 7 метров. В таком случае углы наклона стропил получаться разных размеров, а это повлияет на то, что концы стропил в карнизе не сойдутся по вертикальной линии (нижнее изображение). В этом примере такой перепад составит примерно 10 см.

В данной ситуации стоит пойти двумя путями решения:

1) Один конёк устанавливается ниже другого. К тому же данная кровля включает уже три фронтона (см. изображение 2):

Изображение 2

О подобной конструкции мы расскажем в следующей публикации, только на примере кровли в форме буквы Т.

2) Кровля создается с опорой стропил на перекрывающие балки. В таком случае коньки можно установить на одном уровне. На данном варианте мы остановимся подробнее.

Мы сделали акцент на фронтонах в данной и прошлой статье. Хотя фронтоны могут быть заменены вальмами и полувальмами. Пример использования подобных деталей на изображении 3.

Изображение 3

Этапы монтажа Г-образной кровли с фронтонами, имеющими разную ширину

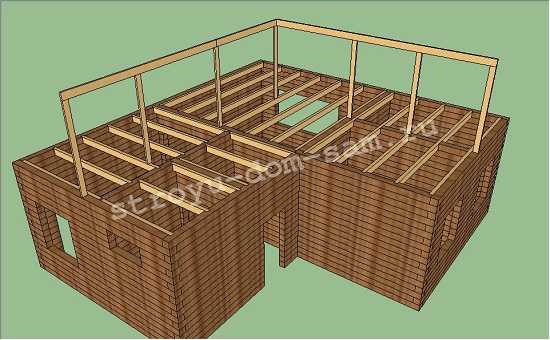

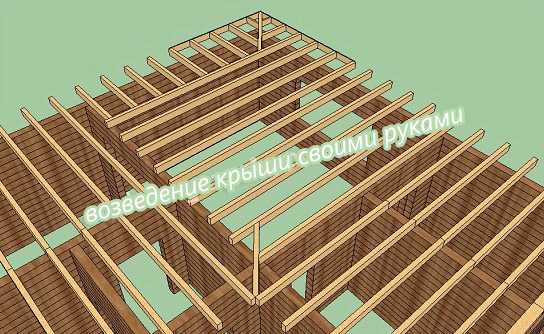

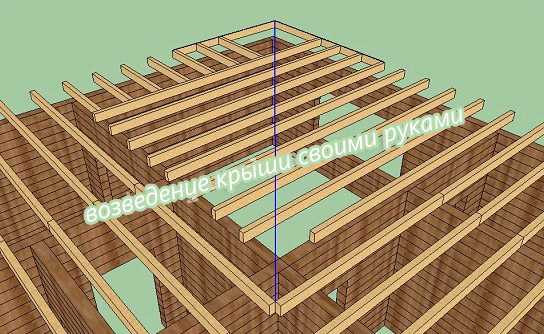

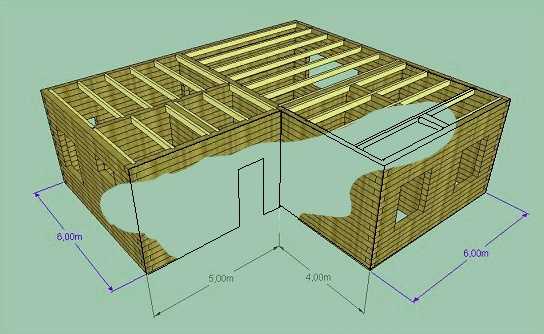

Этап 1: Ставим балки перекрытия и выноса (см. изображение 4):

Изображение 4

Этап 2: Устанавливаем углы выноса.

Чтобы это выполнить, необходимо сначала пришить на внешнем углу коробки здания по штуке ветровой доски, для того чтобы отыскать угол карниза. Затем аккуратно натягиваем шнурку между внешним и внутренним углами (см. изображение 5):

Изображение 5

Готовые ветровые доски сразу не пришиваем, ведь они будут мешать во время разметке и монтаже стропил скатов.

Далее, следуя шнурке, аккуратно размечаем и ставим угловые выноса, таким же образом, как это делается в публикации «Конструкция вальмовой крыши с опорой стропил на балки перекрытия» (см. изображение 6)

Изображение 6

Этап 3: Устанавливаем коньковую доску и стропила скатов (пример на изображении 7):

Изображение 7

Этап 4: Устанавливаем угловое стропило на внешний угол коробки здания (см. изображение 8). Данный этап также уже был детально описан здесь… — Пункт 8.

Изображение 8

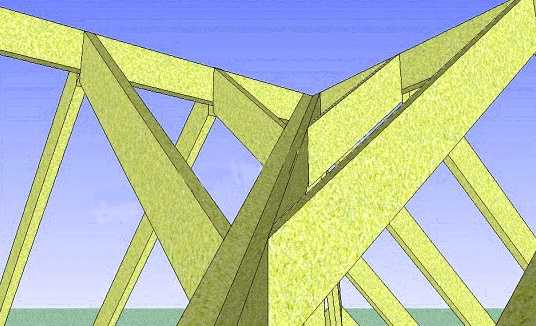

Этап 5: Создаем и ставим угловое стропило в ендове аналогично с процессом, описанным в прошлой статье. Половинки углового стропила стесываются, но на разную величину, ведь углы наклона скатов, которые сходятся в ендове, отличаются между собой.

Теперь натягиваем шнурку в ендове, способом, показанным на изображении 9:

Изображение 9

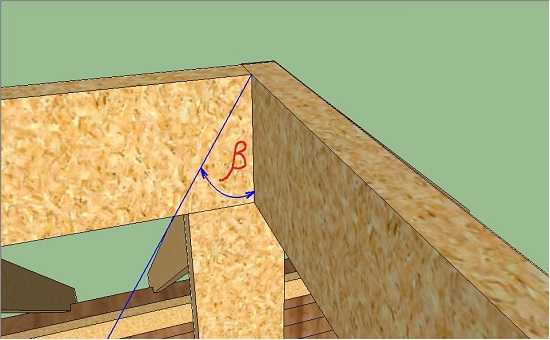

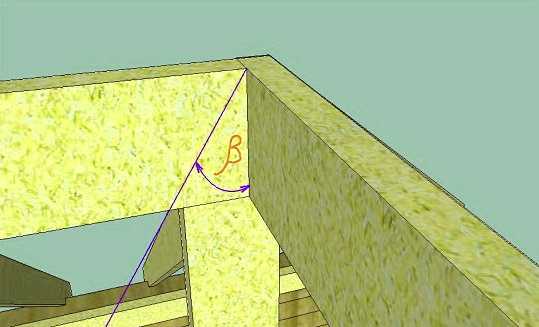

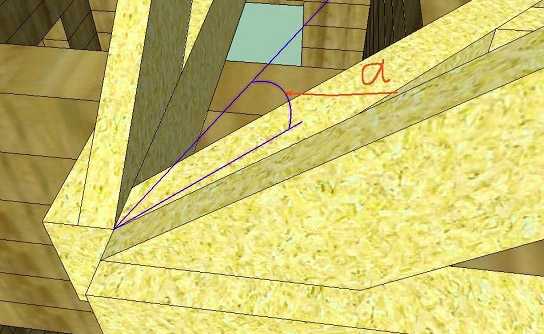

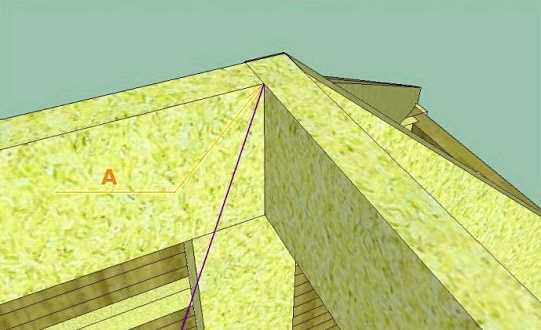

Измеряем при помощи малки угол нижнего запила углового стропила ??? (см. изображение 10):

Изображение 10

Рассчитываем угол верхнего запила:

b = 90° — a

Берём малый кусок доски с сечения стропила и запиливаем один из его концов под углом?.. Ставим его вверху ендовы, как показано на изображении 11. Отмечаем линию запила по параллели коньковой доски справа.

Изображение 11

Делаем запил, и снова используя образец, замеряем расстояние, показанное на изображении 12:

Изображение 12

Используя топор или бензопилу, срезаем на данное расстояние верхнюю грань правой половины углового стропила подобным методом, описанным в прошлой публикации .

Итак, угол нижнего запила ??? мы теперь знаем, образец верхнего запила есть. Теперь мы меряем рулеткой параметр длины стропила, делаем запилы и стёсываем верхнюю грань.

Левую половину размечаем и создаем аналогичным образом. Размер, на который стёсывается верхняя грань, будет отличаться

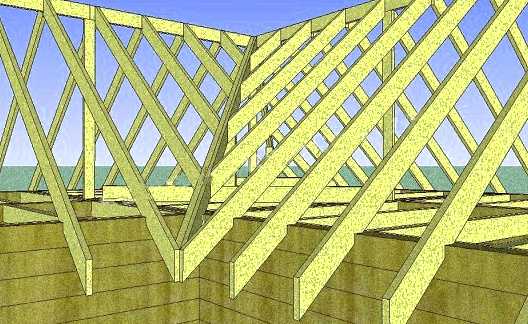

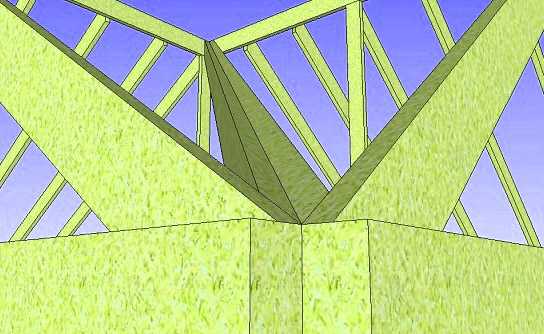

Результат показан на изображении 13:

Изображение 13

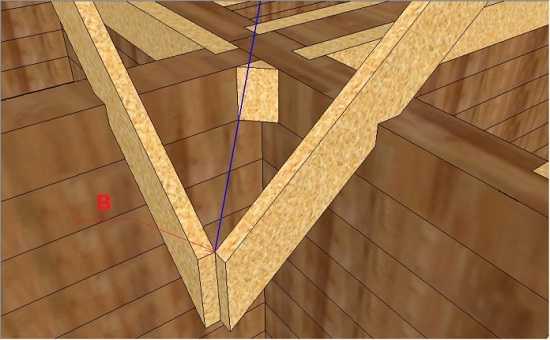

Нижний конец каждой половины углового стропила стоит немного подпилить. На изображении 14 на примере правой половины отображено место спила (выделено синим цветом):

Изображение 14

В дальнейшем все выполняем по аналогичному методу из предыдущих публикаций: ставим нужные стойки, ригеля, нарожники, подшиваем карнизы, создаем обрешётку
