Монтаж кровли из металлочерепицы своими руками

Если вы занялись строительством дома, вы для себя должны наметить некоторые векторы работы, некий план, который внесет ясность и структурирует хаос.

Давайте определим, какие же шаги предшествуют законченному и гармоничному виду готовой кровли.
1. Выбор черепицы: какой кровельный материал выбрать
2. Проведение расчетов — как не ошибиться с заказом кровли
3. Использование материалов и инструментов для укладки
4. Подготовка поверхности к укладке черепицы
5. Важные технические моменты укладки черепицы
6. Различия формы скатов — прямоугольные, трапециевидные и треугольные
7. Уход за металлочерепицей и гарантия качества
8. Ошибки при закреплении металлочерепицы

Упор в этой статье будет на металлочерепицу, как на один из наиболее популярных видов кровельных покрытий и вопросу ее монтажа требуется уделить особое внимание. Следование инструкции по установке металлочерепицы гарантирует вам, что кровля будет надежна, герметична и эстетически красива.

1. Выбор черепицы: какой кровельный материал выбрать

Как понять, какой кровельный материал выбрать для своего дома? Для этого надо изучить основные характеристики каждого из них и решить, что важно для вас.

Керамическая черепица – один из самых долговечных, красивых и проверенных временем кровельных материалов. Главный его минус – высокая цена. Затем – вес. Кроме того, материал очень хрупки и часто возникают проблемы при доставке. Монтаж такой кровли также влетит в копеечку, поскольку он трудоемки и требует сложную стропильную систему.

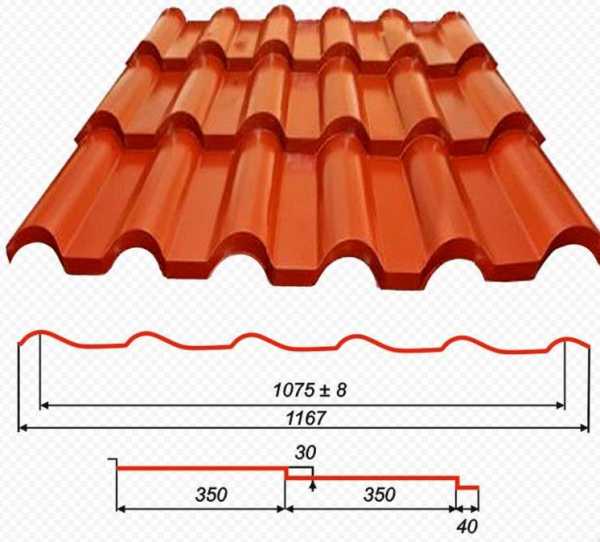

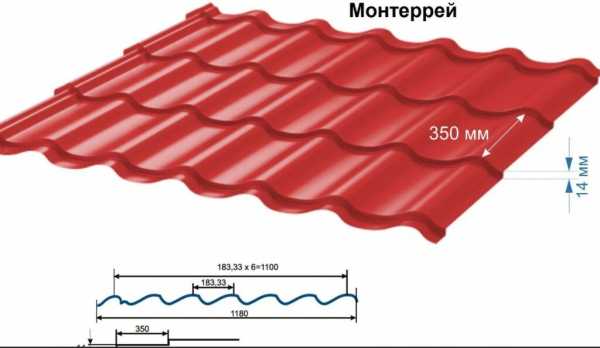

Металлочерепица – это профилированный лист металла толщиной 0,4-0,5 мм, с нанесенным на него слоем цинка и защитным полимерным покрытием. На сегодняшний день мы представляем несколько видов профилей и широкую цветовую палитру. При правильном монтаже металлочерепицы, гарантия достигает 50 лет. Минусы могут проявиться исключительно при неграмотном монтаже и условиях хранения.

Фальцевая черепица — представляет собой плоские неширокие листы оцинкованного и покрытого защитным полимерным слоем металла, которые соединяются между собой с помощью специального загнутого замка — фальца. Такой замок полностью исключает вероятность протечек.

Мягкая битумная черепица – гибкий кровельный материал, который можно укладывать даже на круглые элементы крыши. В основе – стекловолокно, которое пропитано битумом и покрыто неорганической крошкой. Для монтажа черепицы требуется сплошная обрешётка, что увеличивает стоимость обустройства кровли.

Композитная черепица — этот вариант кровельного материала имитирует керамическую черепицу. Основа — стальной лист, внешняя сторона которого покрыта гранулами натурального камня.

Кровельный профнастил – главный плюс этого продукта — невысокая цена. Сегодня на рынке представлен широкий ассортимент покрытий и цветов. Он просто в монтаже и долговечен.

Шифер – сегодня можно встретить асбестовый, металлический и мягкий шифер (ондулин). Среди плюсов можно отметить хорошую звукоизоляцию, ремонтопригодность, прочность. К минусам отнесем большой вес и хрупкость материалов.

2. Проведение расчетов — как не ошибиться с заказом кровли

Проведение расчета кровли лучше доверить профессионалу. Здесь необходимо посчитать не только количество листов металлочерепицы (для этого вам надо просто знать длину и ширину ската и ширину листа металлочерепицы), но и учитывать множество нюансов, таких как доборные элементы, правильная обрешетка, гидро- и пароизоляция, уплотнители, саморезы и многое другое.

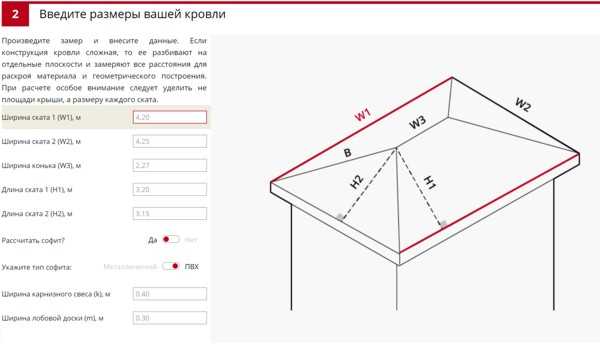

Произвести расчет необходимого количества материалов поможет калькулятор расчета кровли, представленный на нашем сайте. Достаточно ввести тип кровли, размеры, используемые материалы — и вы получите полную информацию.

3. Используемые инструменты и дополнительные материалы

Для установки металлочерепицы вам понадобятся:

• Шуруповерт + насадка на шуроповерт 8х45;
• Ножницы для резки металла;
• Рулетка;
• Электрические высечные ножницы;
• Клещи «Гофра»;
• Насадка на дрель для резки металла;
• Степплер со скобами;
• Лобзик для дерева;
• Саморезы из закаленной стали из EPDM-резины, средний расход 7 саморезов на 1 кв.м;

4. Подготовка поверхности к монтажу кровли из металлочерепицы

Приступая к работе на высоте, стоит прежде всего позаботиться о безопасности. При работе на кровле с большим уклоном необходимо использовать страховочный трос и специальный пояс, а также обувь с прорезиненной подошвой и перчатки.

Чтобы правильно произвести установки крыши из металлочерепицы, необходимо правильно собрать «кровельный пирог».

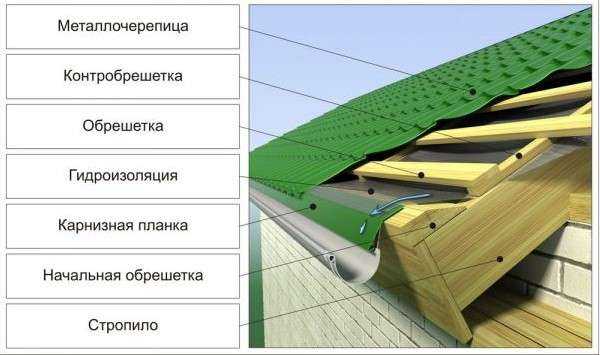

Качественный кровельный пирог включает:

• Стропильную систему
• Лобовую доску
• Обрешетку
• Слои паро- и гидроизоляции
• Карнизную планку
• Контр-обрешетку
• Крюки водостока
• Капельник
• Металлочерепицу

Плиты утеплителя следует нарезать с припуском относительно межстропильного расстояния. Примерно на 10-15 мм шире. Утеплитель должен лечь враспор.

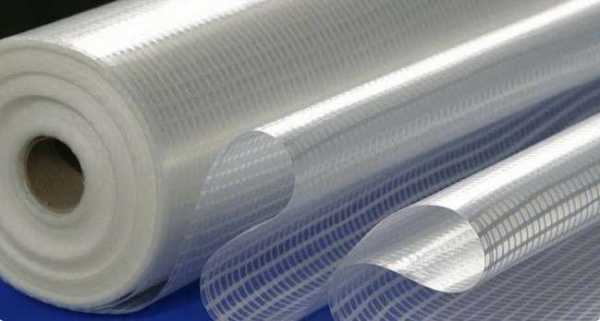

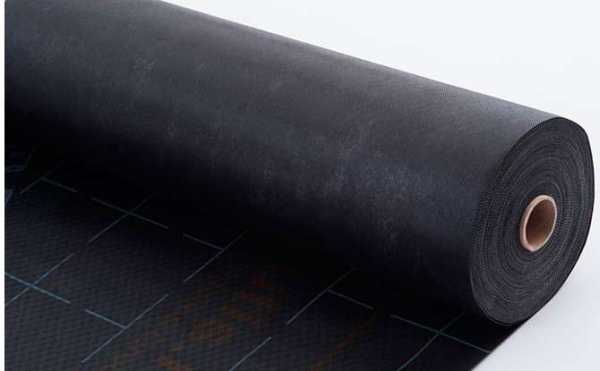

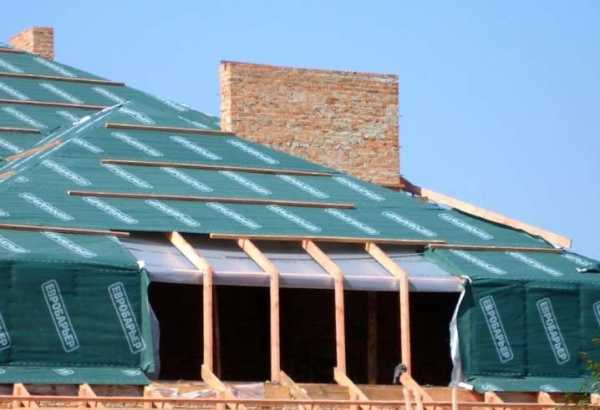

Затем укладываем пароизоляционные и гидроизоляционные пленки. Они раскатываются горизонтально, по стропильной системе, по направлению снизу вверх. Нахлест между полосами изоляции должен составлять минимум 150 мм. Для герметичности места наложения проклеиваются специальной лентой.

Для отвода воды с пленок, на лобовую доску под пленками нужно установить капельник.

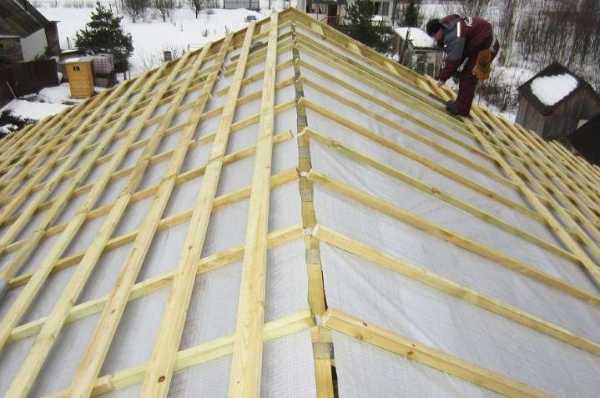

Дерево для обрешетки необходимо просушить и обработать антисептическими средствами перед монтажом.

Стоит помнить о некоторых нюансах об укладке обрешетки:

• Расстояние между первой и второй рейками обрешетки должны быть равны высоте волны металлочерепицы — 250 мм. Остальные рейки укладываются с шагом 350 мм.
• В местах сложных соединений, обходов и креплений дополнительных элементов необходимо делать сплошную обрешетку.

После установки обрешетки монтируются длинные крюки водостока (если используются короткие крюки – их устанавливают вместе с водосточной системой).

На основную обрешетку монтируется контр-обрешетка.

Затем устанавливается карнизная планка. Она защищает пространство под кровлей от влаги и мусора.

Монтируем доборные элементы ( нижнюю ендову и обход вокруг дымохода).

Также необходимо при подшивке карниза обеспечить свободный приток воздуха. Для обеспечения подкровельной вентиляции потребуются KTV-вентили, а для обшивки карниза воспользуйтесь виниловыми софитами.

Теперь можно приступать к монтажу кровли из металлочерепицы.

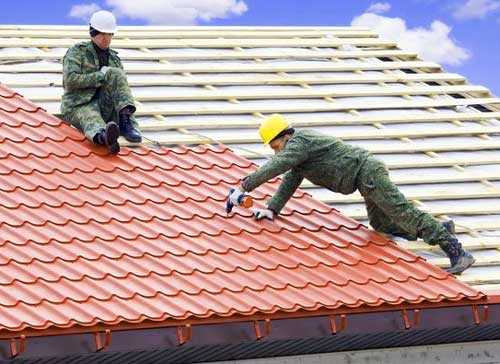

Монтаж металлочерепицы

5. Технические моменты укладки черепицы

Листы металлочерепицы следует укладывать рядами: слева направо, снизу вверх. Первый ряд листов должен выступать за карниз на 50 мм. Листы крепятся в прогиб волны под ступенькой, в местах прилегания к обрешетке.

Монтаж обхода трубы

Для формирования обхода трубы, монтируем «металлический фартук» из планок примыкания. Нижняя часть на 200 мм будет уходить под черепицу, а верхняя на 150-200 мм поднимется по трубе.

• Планка примыкания монтируется поверх в штробу или внакладку.
• В верхней части «фартука» следует проложить уплотнитель.
• Места соединений планки, зазоры между ней и трубой следует тщательно загерметизировать.

Монтаж водостока

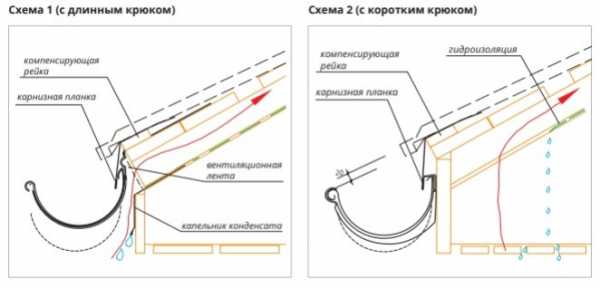

• Длинные крюки устанавливаются до монтажа кровельного материала. Карнизная доска должна быть шириной минимум 200 мм для надежного крепления крюков.
• Если водосточная система устанавливается после монтажа кровли, мы рекомендуем использовать короткие крюки и монтировать их прям на лобную доску.
• Карнизная планка монтируется на карнизную доску поверх крюков с нахлестом не менее 20 мм друг на друга
• Чтобы при сходе снега с кровли водосток не был поврежден, рекомендуем монтировать первый крюк на лобовую доску так, чтобы внешний край крюка был ниже воображаемой линии продолжения карнизой доски на 20 мм (схема 2)

Подробнее о монтаже водосточной системы: Инструкция по монтажу водосточной системы

Правила установки проходных элементов, мансардных окон, элементов безопасности кровли подробно описаны в прилагаемых к заказам инструкциях.

6. Треугольные и трапециевидные скаты

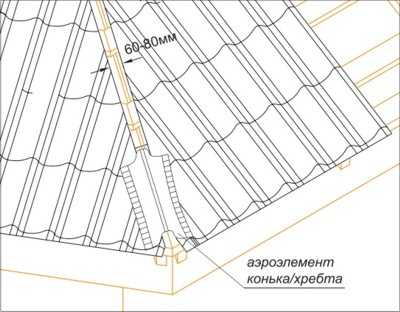

• При монтаже металлочерепицы на таких видах скатов, по хребтам скатов устанавливаются дополнительные рейки контр-обрешетки.
• Дальнейшие шаги аналогичны с монтажом стандартных кровель. Затем монтируется карнизная доска, карнизная планка, крюки водостока и капельник.
• Лист металлочерепицы обрезается по косой линии так, чтобы расстояние до листа следующего ската было 60-80 мм.
• Монтаж коньковых планок проводится так же снизу вверх.

Важно следить за тем, чтобы ось коньковой планки шла четко по оси хребта. Стык двух хребтов и конька можно оформить пластиковым Тройником Y-образным.

7. Уход за металлочерепицей и гарантия качества

Для того, чтобы кровля прослужила максимально долго, мы рекомендуем:

• Ежемесячный осмотр кровли с земли;
• Ежегодный осмотр каждого ската кровли с подъемом на уровень карниза;
• По необходимость, проведение работы по обслуживанию кровли;
Царапины необходимо подкрашивать корректором для ремонта;
• Ендовы следует прочищать от мусора, для этого требуется снять декоративную часть;
• При появлении протечек, повышенной влажности, конденсата, неравномерной температуры стен в мансардном помещении — необходимо обратиться за комплексным ремонтом кровли.

8. Ошибки монтажа металлочерепицы

• Ошибки в расчете кровли — лучше доверить это дело профессионалам, иначе это может повлиять на стоимость и добавить дополнительных затрат.
• Лист металлочерепицы во всю длину ската — длинный лист металлочерепицы лучше разделить на 2 более коротких. Тем самым доставка и разгрузка материала будет проводится легче, меньше риск деформировать металл, а также это облегчит подъем листа на крышу и укладку кровли.

• Необходимо строго следовать инструкции монтажа металлочерепицы и «раскладке», которую вам предлагают при расчете кровли. Иначе желание сэкономить может привести к дополнительным швам на кровле, а это повлияет на герметичность и экстерьер.

• Отказ от контр-обрешетки — укладка черепицы прямо на гидроизоляцию без контр-обрешетки нежелателен. Это может существенно сократить время эксплуатации кровли.
• Не выровненная обрешетка — в итоге будут четко видны швы и снижена водонепроницаемость кровли.
• Экономия на утеплителе — утеплитель важен, он не дает зимой остывать подкровельному помещению, а летом перегреваться, снижает уровень «шума» металлочерепицы и минимизирует попадания конденсата в подкровельное пространство, поэтому важно достичь верного баланса толщины утеплителя и вентилируемых зазоров для обеспечения циркуляции воздуха.

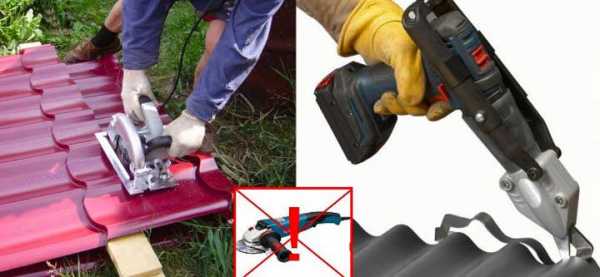

• Использование болгарки — вот верный способ повредить полимерное покрытие. Металлочерепицу можно резать только ножницами для резки металла.

Ошибки монтажа

И последнее, кровельные работы лучше доверить профессиональным строителям. Монтаж кровли требует большого опыта и отточенных навыков. Зато потом правильно уложенная кровля будет радовать вам ни один десяток лет.

www.grandline.ru

Кровля крыши металлочерепицей своими руками

Содержание:

1. Перечень работ по обустройству крыши с кровлей из металлочерепицы

2. Как рассчитать нужное количество листов металлочерепицы

3. Алгоритм создания своими руками кровли из металлочерепицы:

В последнее время все больше домовладельцев, как только что построенных частных домов, так и тех, которые уже длительное время находятся в эксплуатации, отказываются от кровли из шифера в пользу металлочерепицы. Это и неудивительно, поскольку данный кровельный материал обладает целым рядом достоинств:

• металл, из которого изготовлена черепица, – прочный, надежный материал, обладающий отличной жесткостью, усиленной путем профилирования листа, и устойчивостью к температурным перепадам. А дополнительное покрытие поверхности металлических листов слоями специальной грунтовки и полимерного напыления в несколько раз усиливает эти свойства. Именно поэтому покрытие кровли из металлочерепицы характеризуется длительным безремонтным сроком эксплуатации;

• листы металлочерепицы имеют небольшой вес, что обеспечивает легкость их транспортировки и монтажа;

• металлочерепица, в основной своей массе, выполнена из экологически чистых компонентов;

• данный кровельный материал не поддерживает горение, то есть он абсолютно пожаробезопасный;

• огромный выбор цветовой гаммы окраски листов металлочерепицы;

• цена металлочерепицы вполне доступна для человека со средним уровнем доходов. Кроме того, монтаж металлочерепицы настолько прост, что его может выполнить любой мужчина, обладающий навыками работы с инструментами. Однако чтобы после обустройства кровля из металлочерепицы служила долго и качественно, необходимо знать принципы ее правильного обустройства, о которых и пойдет речь в этой статье.

Для начала давайте определимся, какой перечень работ вам необходимо будет выполнить, чтобы возвести крышу дома и накрыть ее металлочерепицей (если у вас не новостройка, а дом, находящийся в эксплуатации, то вас коснутся лишь работы  по обустройству самой кровли).

Перечень работ по обустройству крыши с кровлей из металлочерепицы

Как я уже говорил, если вы только что построили свой дом, то вам необходимо сначала возвести стропильную систему крыши. Как это сделать, я уже описывал в своей статье «Как выполнить строительство крыши чaстного дома своими руками». При установке стропильной системы крыши необходимо учесть, что уклон кровли (скатов крыши), выполненной из металлочерепицы, должен составлять не менее 14°!

Если планируется использование чердачного пространства крыши в качестве жилого помещения, то необходимо обустроить кровельный пирог. Принципы создания правильного кровельного пирога под кровлю из металлочерепицы (профнастила) были описаны мною в материале статьи «Каким должен быть правильный кровельный пирог». И только после выполнения всех этих операций можно приступать к созданию самой кровли из металлочерепицы (общее устройство кровли из металлочерепицы показано на рисунке), которое подразумевает выполнение:

• измерений параметров крыши для производства расчетов по определению необходимого количества кровельного материала;

• установки карнизной доски, на которую  будут монтироваться кронштейны под сточные желоба;

• подшивки карнизного свеса и установки ветровой планки;

• установки кронштейнов под водосточные желоба;

• монтажа обрешетки основания кровли и дополнительных планок вдоль конька, а также вокруг мансардных окон (если таковые будут устанавливаться), вытяжных и печных труб;

• монтажа карнизной планки;

• обустройства нижних ендов (в случае сложной формы крыши, когда соседние скаты стыкуются под отрицательными углами);

• обустройства фартука в местах примыкания кровли к печным трубам;

• укладки листов металлочерепицы;

• установки слуховых и мансардных окон (если в чердачном пространстве будет располагаться мансардный этаж);

• монтажа верхней ендовы;

• установки планок в местах примыкания кровли;

• установки планок и внешних заглушек конька;

• монтажа системы отвода дождевой и талой воды с крыши дома;

• обустройства системы заземления кровли из металлочерепицы.

А теперь давайте более подробно рассмотрим каждый из пунктов данного перечня, которые должны выполняться в той же последовательности, в которой я их расположил.



Как рассчитать нужное количество листов металлочерепицы

Прежде чем я расскажу, как выполнить расчет необходимого количества листов металлочерепицы, хочу вас предупредить, что рабочая ширина такого кровельного материала отличается от его реальной ширины на 80 мм-120 мм, поскольку монтаж листов кровли осуществляется «внахлест». Это же относится и к перекрытию листов металлочерепицы при укладке в несколько рядов. Такое перекрытие сокращает рабочую длину листа металлочерепицы на 150 мм. Однако если для создания кровли потребуется укладка лишь одного ряда металлочерепицы на каждом из скатов крыши, то учитывать величину перекрытия листов во время проведения расчетов между рядами не нужно.

Для расчета нужного количества кровельного материала для укрытия двускатной крыши необходимо измерить длину и ширину скатов крыши. Если у вас сложная крыша, то необходимо разбить крышу на отдельные участки и измерить их ширину и длину по-отдельности, а затем сложить полученные измерения того или иного параметра вместе. Каждый из полученных результатов измерений делите соответственно на рабочую ширину (получите количество листов металлочерепицы в одном ряду) и на рабочую длину листа металлочерепицы (получите количество рядов металлочерепицы), а затем перемножьте их между собой. Если полученные результаты окажутся дробными числами, то их необходимо округлить в большую сторону до целого числа. Таким образом, при делении длины ската крыши на рабочую ширину листа металлочерепицы вы получите необходимое количество листов кровельного материала для укладки одного ряда кровли, а при делении ширины скатана рабочую длину листа – сколько рядов металлочерепицы нужно уложить, для укрытия всей площади ската крыши. Естественно, что для создания кровли по всей площади двускатной крыши необходимо полученное количество листов в одном ряду умножить на количество рядов одного ската и все это – умножить на 2.

При этом учтите, что ширина кровли из металлочерепицы должна превышать ширину ската крыши на 500 мм, которые составляют карнизный свес крыши дома.

Современная промышленность выпускает листы металлочерепицы, имеющие длину от 0,7 м до 12 м. Такой широкий диапазон размеров кровельного листа позволяет практически идеально подобрать длину металлочерепицы для обустройства кровли крыши любой сложности с минимальными отходами. Наибольшим спросом пользуются листы с длиной от 4 м до 4,5 м.

Совет: старайтесь заказать у производителя оптимальные размеры листов металлочерепицы для вашей крыши, поскольку в этом случае значительно снизится процент отходов кровельного материала при обрезании! Для заказа необходимо предоставить представителю производителя подробный чертеж вашей крыши с указанием всех элементов, которые на ней будут установлены (например, трубы дымоходов, вентиляционные шахты, слуховые и мансардные окна и так далее). В процессе выполнения заказа производитель самостоятельно рассчитает необходимое количество кровельного материала и порежет его по индивидуальным меркам. Вам останется (если вы хотите выполнить монтаж кровли из металлочерепицы своими руками) лишь смонтировать все элементы кровли на свои места.

После проведения расчетов и закупки необходимого количества кровельного материала можно приступать к непосредственному изготовлению кровли из металлочерепицы.

Алгоритм создания своими руками кровли из металлочерепицы

После обустройства кровельного пирога, работы по созданию кровли, практически выходят на финишную прямую. Однако для создания правильной кровли работы все работы необходимо выполнять, придерживаясь следующего алгоритма:

1. Установка карнизной (лобовой) доски

Карнизная доска – элемент конструкции кровли, устанавливаемый по внешнему краю стропил внизу крыши. При этом доска не должна выступать над плоскостью ребра стропила. Поэтому устанавливается карнизная доска вровень с плоскостью ребер стропил (заподлицо) и фиксируется в них с помощью оцинкованных гвоздей. Внешний край карнизной доски должен выступать за конец стропила на ширину, равную толщине ветровой доски, которая будет подшиваться к торцу стропила. Основное предназначение такой доски – монтаж на ней кронштейнов под водосточные желоба.

2. Зашивка свеса крыши и монтаж ветровой доски

Ветровая доска прибивается оцинкованными гвоздями в каждом месте, где она прилегает к торцам стропил крыши. При этом ее верхний торец должен вплотную прилегать к нижнему краю карнизной доски.

Данная доска играет роль:

• планки, предохраняющей кровлю от прямого проникновения ветра под нее. Если бы ветровой доски не было, то при сильных порывах ветер способен сорвать кровлю с крыши дома;

• планки, защищающей проникновение птиц под кровлю для обустройства под ней своих гнезд. В противном случае вам бы пришлось слушать постоянный птичий гам и убирать из-под крыши птичий помет.

Закрыв свес крыши сбоку ветровой доской, необходимо закрыть его и снизу, создав, так называемую, коробочку. С одного конца подшивка прибивается к нижнему торцу лобовой доски, а с другого – к деревянному брусу, предварительно установленному на стене дома. При этом нижнее ребро бруса должно быть параллельным нижнему торцу лобовой доски и находиться с ним в одной горизонтальной плоскости.

В качестве подшивочного материала можно использовать любую деревянную вагонку, прибиваемую к лобовой доске и брусу на стене оцинкованными гвоздями («Виды деревянной вагонки», «Виды сайдинга для обшивки дома»), металлический профнастил или пластиковый сайдинг, фиксируемый на конструкции крыши с помощью саморезов.

При подшивке свеса крыши не забывайте о необходимости оставлять между его элементами вентиляционные зазоры, через которые воздух будет проникать под кровлю крыши для ее вентилирования. Чтобы через зазоры под кровлю не проникали мелкие птицы и различные насекомые, их необходимо закрыть мелкоячеистой сеткой.

3. Монтаж кронштейнов для установки водосточного желоба

Перед началом установки кронштейнов их нужно разметить, пронумеровать и согнуть так, чтобы при укладке в них желобов разность уровня составляла бы 3 мм на каждый метр длины водостока.

Для каждого кронштейна в карнизной доске необходимо изготовить специальный паз, чтобы верхняя плоскость кронштейна не выступала за верхнюю плоскость доски. Только после этого кронштейны устанавливаются в пазы карнизной доски (согласно порядковому номеру) с шагом не более 600 мм и фиксируются в них саморезами по дереву.

4. Изготовление обрешетки под монтаж кровли из металлочерепицы

Под жесткую кровлю, каковой является металлочерепица, не нужно изготавливать сплошное основание. В данном случае достаточно будет изготовить разреженную обрешетку из деревянных досок (100 мм х 32 мм или 100 мм х 25 мм) или брусов (50мм х  50 мм), уложенных параллельно карнизу и коньку крыши с шагом в 350 мм. Однако между первыми двумя элементами обрешетки расстояние должно быть немного меньше – 280 мм. Кроме того, стартовый элемент обрешетки должен иметь сечение, превышающее сечение всех остальных элементов обрешетки на высоту волны профлиста, поскольку она устанавливается под верхний край его ступеньки. Фиксация элементов обрешетки к стропилам производится либо с помощью оцинкованных гвоздей, либо с помощью саморезов по дереву.

Особое внимание нужно уделить фиксации коньковой планки. Поэтому обрешетка в месте ее монтажа выполняется практически сплошной: по две доски с каждой стороны конька крыши с зазором в 5 см между ними.

Кроме того, сплошной должна быть обрешетка и в местах примыканий металлочерепицы к мансардным (слуховым) окнам, трубам дымохода и вентиляционных шахт, а также в ендовах – местах стыковки скатов, если ваша крыша имеет сложную форму.

5.Установка карнизной планки (капельника)

Данная планка устанавливается на карнизную доску поверх кронштейнов для водосточных желобов. Крепить такую планку нужно саморезами одновременно к карнизной и ветровой доскам. При этом шаг между саморезами не должен превышать 300 мм, поскольку она должна обладать отличной устойчивостью к сильным порывам ветра. Поскольку стандартная длина такой карнизной планки составляет 2 м, а длина крыши обычно превышает эту величину, то соседние планки монтируются с перекрытием, составляющим от 50 мм до 100 мм. Такой способ монтажа обеспечит отличную жесткость карнизной планке по всей длине крыши.

6. Монтаж внутренней (нижней) ендовы (для сложной крыши, когда угол между соседними скатами отрицательный)

Конечно, выполнять самостоятельно покрытие кровли сложной крыши металлочерепицей я бы вам не рекомендовал, поскольку в данном случае присутствуют некоторые нюансы в проведении работы. Именно поэтому, я рассказываю об алгоритме устройства кровли из металлочерепицы своими руками для простой двускатной крыши.

Однако для общего развития скажу, что для установки нижних ендов требуется изготовление сплошной обрешетки из досок сечением 150 мм х 25 мм, которые в два ряда укладываются по обе стороны стыка скатов. После выполнения монтажа такой обрешетки у вас должен получиться деревянный желоб, на который и устанавливается разжелобок, фиксируемый к обрешетке саморезами с шагом не более 300 мм.



Поскольку длина одного разжелобка составляет 2 м, а длина стыка скатов крыши может превышать эту величину, то разжелобки укладываются с нахлестом, равным 10 см. При этом в процессе укладки как листов металлочерепицы, так и разжелобков необходимо производить их дополнительное уплотнение с помощью специального саморасширяющегося материала (например, пенополиуретана, пропитанного акрилом).

7. Обустройство фартука из металлочерепицы в месте примыкания кровли к трубе дымохода

При обустройстве фартука необходимо:

• приобрести планки примыкания того же цвета, что и основная кровля. Кстати, размеры этих планок должны соответствовать размерам листов металлочерепицы. Крепить планки нужно в штроб трубы дымохода (это хорошо видно на рисунке), который изготавливается перед началом работ по обустройству фартука. Следует учесть, что штроб выполняется под уклоном, направление которого снизу и по бокам трубы совпадает с направлением линии кровли, а сверху – нет. Глубина каждого штроба должна быть 15 мм и более, а ширина такой, чтобы в нее плотно входил наружный конец планки примыкания;

• обернуть трубу гидроизоляционным материалом, где она выходит на поверхность крыши. При этом края гидроизоляции должны выступать над уровнем кровли не менее чем на 5 см и фиксироваться на трубе дымохода с помощью строительного скотча. В качестве такого гидроизоляционного материала может использоваться и специальная лента «Экобит», которая выполнена на саморасширяющейся основе, обеспечивающей отличную герметизацию зазоров между крышей и дымоходом.

Окончательный монтаж фартука вокруг трубы дымохода, как и в любых других местах примыкания кровли, выполняется только после укладки основной кровли из металлочерепицы (смотри пункт 8). Как только кровля дома металлочерепицей будет окончена, установите планки примыкания декоративного фартука вокруг трубы дымохода. Для этого соответствующие концы планок примыкания вставляются в штробы и заполняют промежутки, оставшиеся между стенками штробы и планкой примыкания, специальным термостойким герметиком. Другие концы планок примыкания фиксируются на листах металлочерепицы кровли с помощью специальных саморезов с резиновой прокладкой.

8. Укладка листов металлочерепицы

Это основной этап работы, когда кровля крыши металлочерепицей выполняется своими руками. Рассмотрим несколько возможных вариантов укладки листов металлочерепицы. Но сначала дам несколько общих рекомендаций по обустройству кровли такого типа:

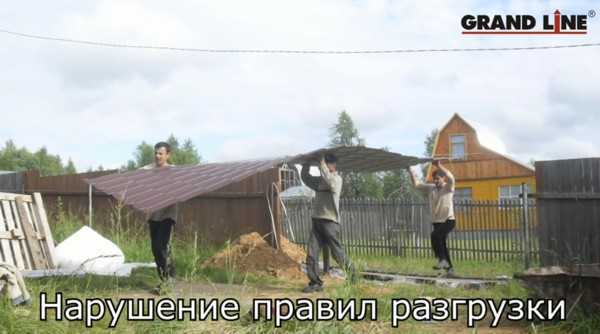

• для того чтобы вам было легче поднимать тяжелые металлические листы с земли на крышу дома, установите специальные лаги;

• при передвижении по уже уложенной металлочерепице соблюдайте осторожность, чтобы не повредить кровельный материал. Например, при ходьбе вдоль листа нужно ставить ноги между волнами металлочерепицы, а при ходьбе поперек листа – на складке. При этом на ногах у вас должна мыть надета обувь с мягкой подошвой, не способной разрушить полимерный слой защиты металлочерепицы;

• при монтаже кровли внимательно следите за тем, чтобы капиллярный паз, расположенный с правой стороны листа (бывает и с двух сторон), обязательно перекрывался следующим листом металлочерепицы. По этому пазу вода, просочившаяся под лист в месте стыка двух соседних листов, будет спокойно стекать с крыши;

• начинать укладку кровли необходимо с одного из края скатов крыши, где отсутствуют срезы или скосы, требующие подрезки листа. Монтаж последующих листов металлочерепицы осуществляется по направлению к другому краю ската крыши или к междускатной ендове – месту примыкания соседних скатов (если у вас сложная форма крыши дома). При этом если вы двигаетесь при укладке кровли справа налево, то капиллярный паз будет перекрываться сверху следующим листом, а если вы двигаетесь слева направо, то для перекрытия этого паза край листа, на котором он располагается необходимо подсовывать под последнюю волну листа металлочерепицы, уложенного ранее. Кстати, такой способ укладки листов имеет некоторое преимущество, поскольку в данном случае вы фиксируете каждый последующий лист с помощью предыдущего листа, который не даст произойти случайному сдвигу металлочерепицы до ее фиксации на обрешетке. Хотя у него есть и свой минус – возможность нарушения защитного полимерного покрытия листа во время его подсовывания под предыдущий лист;

• независимо от сложности формы крыши дома все листы металлочерепичной кровли должны быть смонтированы так, чтобы их ряды укладывались в горизонтальном направлении параллельно линии карниза;

• для удобства обрезки листов металлочерепицы прямо на крыше дома изготавливается специальное приспособление – так называемый, черток, который состоит из четырех досок шириной не менее 10 см, не жестко скрепленных между собой (в каждом углу вбито всего по одному гвоздю) в виде прямоугольного параллелепипеда. Длина этого прямоугольника должна превышать длину листа металлочерепицы, а ширина составлять 110 см. Таким образом, уложив лист, который нужно обрезать, на черток, вы не повредите полимерный слой других листов кровли. Кроме того, свободно двигающиеся доски чертка позволяют точно повторить линию скоса крыши и перенести ее на лист металлочерепицы. При этом ни в коем случае нельзя пользоваться для выполнения обрезки угловой машинкой типа «болгарка», поскольку в процессе работы с ней кровельный лист будет сильно нагреваться, что приведет к разрушению полимерного слоя, защищающего металл от коррозии. Для обрезки используйте только ручные или вырубные электрические ножницы по металлу;

• нижний край первого ряда (если листы кровли уложены в несколько рядов) листов металлочерепицы должен выступать за край карниза крыши на 5 см. Это же относится и к выступам крайних листов, установленных по боковым краям скатов крыши.

А теперь о том, какими способами может быть выполнена кровля крыши металлочерепицей своими руками.

А. Укладка листов в один ряд

При данном способе укладки металлочерепицы первый лист выравнивается по линиям торца ската крыши и ее карниза (не забывайте о напусках, описанных выше) и фиксируется с помощью самореза, вкрученного в обрешетку по центру листа в непосредственной близости от конька крыши (саморезы вкручивайте в тех местах, которые в дальнейшем будут перекрыты коньком).

Затем следующий лист (при направлении монтажа справа налево) необходимо наложить на предыдущий с перекрытием одной волны, выровнять нижние края листов и зафиксировать укладываемый лист возле конька, как это было проделано со стартовым листом. Данным способом необходимо уложить не более четырех листов, создав подвижный кровельный блок, который после выравнивания по линии карниза крыши фиксируется саморезами (за исключением последнего листа, который будет зафиксирован после укладки и выравнивания следующего блока кровли) к обрешетке. Таким образом, процесс укладки однорядной металлочерепичной кровли заключается в создании таких блоков из листов металлочерепицы до тех пор, пока не будет укрыта вся крыша дома.

Б. Укладка листов кровли в несколько рядов (справа налево)

В данном случае первый лист ряда выравнивается одновременно по торцу ската и карнизу крыши. Затем внахлест (величина перекрытия составляет 50 мм) с первым листом укладывается лист металлочерепицы второго ряда кровли, который фиксируется к обрешетке саморезом, вкрученным по центру листа, в непосредственной близости к коньку. После этого оба листа (первого и второго ряда) по линии нахлеста скрепляются между собой саморезами. Теперь можно уложить второй лист первого ряда, который перекрывает первый лист на одну волну, закрывая тем самым капиллярный паз. Третий лист кровельного блока выравнивается по первому листу, после чего они скрепляются между собой саморезами. Второй лист второго ряда кровли укладывается внахлест с вторым листом первого ряда и перекрытием одной волны первого листа второго ряда, после чего закрепляется к обрешетке саморезом в районе конька, как это было описано ранее.



После выравнивания готового блока относительно торца ската и карниза крыши его листы жестко фиксируются саморезами к обрешетке крыши.

При любом способе обустройства кровли из металлочерепицы (однорядном и многорядном) необходимо помнить о следующих нюансах:

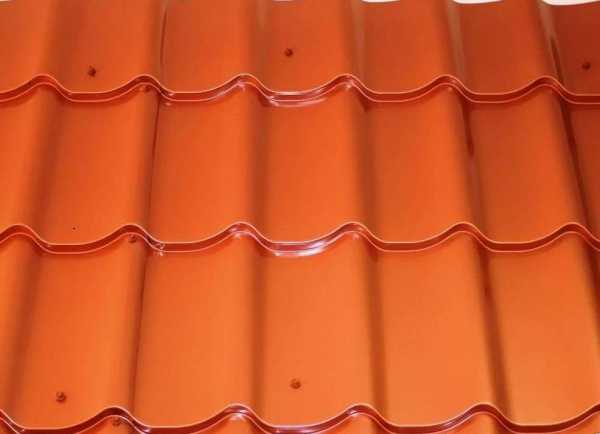

• листы металлочерепицы фиксируются к обрешетке в углублениях между волнами профиля саморезами. вкрученными до упора;

• листы нижнего ряда металлочерепицы необходимо закрепить к стартовой доске обрешетки через волну над ступенькой;

• листы других рядов кровли крепятся к обрешетке на минимальном расстоянии от ступеньки;

• все места повреждений полимерного слоя на листах металлочерепицы, образовавшиеся в результате вкручивания саморезов или обрезки, необходимо обработать краской, совпадающей по цвету с цветом листов металлочерепицы;

• там где лист верхнего ряда металлочерепицы перекрывает лист нижнего ряда, в спаде волны вкручиваются саморезы типа 5,5х19.

9. Обустройство слуховых или мансардных окон

Этот пункт обустройства кровли выполняется лишь в том случае, когда пространство под крышей дома будет занимать жилой мансардный этаж. Монтаж таких окон – процесс довольно сложный, поэтому установке слуховых окон своими руками у меня посвящена отдельная статья «Как обустроить слуховое окно на крыше своими руками».

Сейчас же мы говорим об устройстве металлочерепичной кровли на крыше с нежилым чердачным пространством. Поэтому сразу перейдем к следующему пункту.

10. Монтаж торцевой планки

Многие считают, что у этой планки чисто декоративная функция. Однако это ошибочное мнение, поскольку основная функция торцевой планки – защита кровельного материала от воздействия порывов ветра и деревянных конструкций крыши от непосредственного соприкосновения с влагой, способной вызвать в древесине процессы гниения. Именно поэтому установка торцевой планки, перекрывающей верхний гребень крыши, – обязательный элемент обустройства надежной кровли.

В процессе монтажа данная планка фиксируется саморезами к торцам элементов вертикальной обрешетки (отсюда и ее название – торцевая).

11. Монтаж верхней ендовы (при сложной форме крыши)

Если ваша крыша имеет сложную форму (содержит стыки нескольких скатов), то вам пригодятся рекомендации по монтажу верхних ендов, которые не только облагораживают внешний вид стыков, но и отводят дождевую и талую воду с внутренних углов кровли.

Выполняя крепление верхних ендов с помощью саморезов, следите за тем, чтобы их концы не повредили среднюю часть нижней ендовы, поскольку это приведет к нарушению слоя гидроизоляции.

12. Установка планок примыкания на изломах кровли

Существуют два типа кровельных изломов:

• прямые;

• обратные.

Если ваша крыша содержит оба типа изломов, то ее гидроизоляция должна быть выполнена с особой тщательностью. При этом в области излома крыши (любого типа), обустраивая обрешетку, необходимо крепить доски так, чтобы они располагались, как можно ближе друг к другу.

При укладке металлочерепицы на скате с прямым изломом кровельные листы нужно располагать так, чтобы они не только перекрывали место излома, но и слегка выступали над ним. В данном случае карнизная планка может быть установлена, как сопрягающий элемент, то есть такой, который будет соединять концы кровельных листов, уложенных с разных сторон излома. В зазор между такой планкой и листами металлочерепицы необходимо уложить слой уплотнителя.

В области обратного излома крыши сопрягающим элементом может стать стеновое примыкание, которое монтируется на поверхность нижнего ската крыши той стороной, которая содержит завальцовку. А другая сторона примыкания фиксируется на стенах так же, как и при монтаже примыканий кровли к трубе дымохода. Между листами металлочерепицы и примыканием так же, как и в предыдущем случае, необходимо уложить уплотнитель.

13. Установка планок и внешних заглушек конька

Обустраивая гидроизоляцию кровли, не получится сделать так, чтобы она не была разорвана в области конька. Поэтому в этом месте сначала нужно уложить дополнительную гидроизоляцию, которая заходила бы на основной гидроизоляционный слой на расстояние, составляющее не менее 150 мм.

Устанавливая коньковые планки, фиксируйте их к элементам обрешетки верхнего гребня крыши с помощью специальных коньковых саморезов с шагом «через волну». По бокам конек необходимо закрыть специальными заглушками соответствующей формы, идущими в комплекте с планками конька.

14. Монтаж системы отвода дождевой и талой воды с крыши дома

Для того, чтобы вода, стекающая с кровли, не разрушала стены и фундамент вашего дома, необходимо обустроить качественную систему водоотвода. Поэтому я и выделил описание обустройства такой системы в отдельный материал статьи: «Монтаж водостоков для крыши своими руками». Там все описано подробно и доходчиво.

15. Обустройство системы заземления кровли из металлочерепицы

Надеюсь, вы при строительстве дома обязательно обустроили громоотвод, защищающий ваше жилище от попадания в него молний. Но этого недостаточно, если ваша крыша накрыта металлочерепицей, поскольку она имеет довольно большую площадь. Для избегания поражения электрическим током обитателей дома при ударе молнии в крышу металлическую кровлю обязательно нужно заземлить. Правильно устроить заземление кровли сможет лишь специалист – профессиональный электрик. Поэтому эту работу советую доверить ему.

Вот и все, что я хотел рассказать о самостоятельном обустройстве кровли из металлочерепицы. Если вам после прочтения статьи стало ясно, что эта работа для вас слишком сложная, то обратитесь за помощью в специальные фирмы, оказывающие услуги по наведению кровель (сейчас их очень много). Они за вполне адекватную цену накроют вашу крышу быстро и качественно.

Однако в процессе эксплуатации металлочерепичной кровли вам нужно самим заниматься ее обслуживанием, чтобы кровля служила долго, надежно и сохраняла привлекательный внешний вид. Для этого:

• после трех месяцев с момента монтажа металлочерепицы обязательно подтяните все саморезы;

• не менее двух раз в год производите очистку кровли от мусора с помощью мягкой ветоши или мягкой щетки, не способной повредить защитный полимерный слой кровельного листа. Однако эту же процедуру можно выполнять и с помощью водяной струи, бьющей из шланга.

Не забывайте, что для ходьбы по металлочерепичной кровле нужно использовать лишь обувь с мягкой подошвой!

stroite-sami.ru

Покрываем кровлю дома металлочерепицей своими руками правильно- Инструкция +Видео

Как произвести монтаж крыши из металлочерепицы? Это одина из разновидностей кровельного строительного материала, за долгие годы ее применения она зарекомендовала себя только с лучшей стороны. Металлочерепица универсальна, надежна и вполне доступна любой категории застройщиков из-за своей приемлемой стоимости. Обустройство и монтаж кровли металлочерепицей своими руками подразумевает качественное знание объема работ.

Но даже если все монтажные работы будут проведены профессионалами, не будет лишним иметь представление об общем принципе установки черепицы, чтобы со знанием технологического процесса контролировать весь ход работ.

От правильной укладки металлочерепицы будет зависеть срок его эксплуатации в будущем, также обращайте на качество самого материала кровли, какая лучше вы поймете при покупке.

Покрытие крыши металлочерепицей

Поднятие на крышу

Для более удобного подъема листов черепицы на крышу обустраивают специальные лаги. В некоторых случаях, поверхность крыши имеет большие размеры, а на земле нет места для хранения металлочерепицы, или есть еще какая-нибудь причина, по которой подавать листы черепицы с земли очень неудобно, с этой целью на крыше устанавливают специальные стеллажи. Они служат для временного хранения строительного материала. Для того, чтобы покрытие листов не повредилось, их укладывают на рейки, при этом отделяя друг от друга. Защитную пленку с черепицы необходимо удалить сразу после ее укладки.

Чтобы металлочерепица не повредилась, ходите по ней очень осторожно. Если вам приходится передвигаться вдоль покрытия, ступайте строго в промежуток между волнами.

Если вам нужно будет пройти поперек, то шагайте строго по складке. В любых случаях, производите монтаж только в мягкой обуви, чтобы не повредить листы.

Во время дождя в местах наложения друг на друга листов вода может просачиваться, и подняться выше сточного уровня. Так называют капиллярный эффект – это когда влага начинает выдавливаться между плотно прижатыми листами металлочерепицы.

Чтобы избежать данного эффекта, на листах металлочерепицы есть специальные канавки, за счет которых вся вода не просачивается под лист, а спокойно стекает. Есть разные типы металлочерепицы, где канавка идет с двух сторон листа, но обычно она идет только с правой стороны. Во время установки покрытия необходимо следить, чтобы капиллярная канавка предыдущего листа черепицы была перекрыта последующим.

Порядок укладки металлочерепицы

Начинать установку покрытия нужно с укладки первого листа черепицы, класть последующие можно в любые стороны. Выбирайте направление как вам удобнее.  Но, в любом случае, начинайте с той стороны, где будут отсутствовать срезы и скосы, а также не будет требоваться обрезка листов. Укладка необходимо продолжать по направлению к последующему скату – либо к косому коньку.

Если установка листов идет справа налево, то следующие листы металлочерепицы должны ложиться на крайнюю волну предыдущих. Капиллярный паз при таком расположении закрывается слева.

Если кровельный строительный материал устанавливается слева направо, для покрытия капиллярного паза край следующего листа необходимо поместить под волну уложенного ранее листа. Устанавливать металлочерепицу данным образом гораздо легче, чем предыдущим вариантом, потому что один лист закрепляется другим, и это полностью исключает его неожиданный сдвиг. Но при таком варианте есть риск повреждения полимерного покрытия черепицы.

Важный момент, при укладке все листы необходимо выровнять параллельно по линии карниза в строго горизонтальном направлении.

Рассмотрим несколько способов покрытия крыши металлочерепицей.

Монтаж крыши дома из металлочерепицы в один ряд

Крепление саморезами

При укладке металлочерепицы справа налево листы подлежат выравниванию по торцу и карнизу, после чего крепяться по центру на время саморезом.

Следующие листы накладывают с захватом одной волны сверху и выравнивают по положению первого листа, и только после этого скрепляют друг с другом.

Данным образом можно выложить не больше четырех листов, соединяя их все вместе по очереди.

Получится блок, который необходимо выровнять по карнизу, не забыв оставить припуск на свес. После этого вся конструкция крепится к обрешетке. Финишный лист черепицы не прикручивайте, пока не выровняете последующий блок.

Многорядная установка металлочерепицы

Данный способ установки подразумевает укладку всех листов следующим образом: уложенный справа налево первый лист черепицы, выравнивают по торцу и карнизу. С наложением над первым крепится саморезом второй лист. После этого они ровняются и крепятся между собой с помощью саморезов для металлочерепицы. Третий лист, как правило, устанавливают с левой стороны от первого, также крепят их друг с другом. Аналогично первому и второму листу, над третьим устанавливают последующий лист. Готовый блок нужно выравнивать по торцу и карнизу, и только после этого окончательно закрепить их на обрешетке.

Металлочерепица на скатах

Перед установкой металлочерепицы на треугольном скате, сделайте разметку по его центру и проведите через него осевую линию. По листу черепицы проведите такую же линию, после их совмещения прикрепите лист у конька при помощи самореза. Установка последующих листов происходит в обе стороны от первого.

Когда черепица устанавливается на косых хребтах и на треугольных скатах, все листы обрезают. Выполняют обрезку прямо на крыше. Разметку металлочерепицы можно осуществить на специальном приспособлении – «чертке». Выполняется это следующим образом: беруться две параллельные доски, другие две укладываются на них перпендикулярно и скрепляются. Ширина досок не менее 100мм. При этом расстояние от левой доски до правой ровняется 1100мм.

Обрезка металлочерепицы



Основные моменты при укладке металлочерепицы

•  Крепление листов металлочерепицы происходит в местах ее соединения с обрешеткой
• Нижние листы устанавливаются к начальной обрешетке через волну над ступенькой
• Листы металлоцерепицы последующих рядов скрепляются на меньшем расстоянии к ступеньке
• От торцевой доски листы металлочерепицы скрепляются в каждую волну
• Листы металлочерепицы необходимо притягивать к обрешетке
• В местах вертикального нахлеста металлочерепицу привинчивают при помощи саморезов в спад волны

Разобравшись детально, как правильно покрывать крышу дома металлочерепицей, необходимо с вниманием отнестись к некоторым деталям обработки листов. Например:

• При резке металлочерепицы запрещено использовать болгарки – можно прожечь защитное покрытие, и это приведет к дальнейшей коррозии материала, тут и гидроизоляция не поможет.
• Разрезайте металлочерепицу при помощи  вырубных электроножниц, ножовкой по металлу либо электролобзиком со специальным полотном по металлу. Различные повреждения полимерного защитного покрытия обработайте краской.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

расчеты, устройство и монтаж пошагово своими руками

Кровля из металлочерепицы — самая популярная в строительстве частных и многоэтажных домов, общественных и промышленных зданий, создании малых архитектурных форм. Тонкий профильный лист имитирует кладку из керамической черепицы, но при этом лишен ее недостатков — значительного веса, сложного монтажа и высокой цены. Покрытие используется для скатных крыш с углом наклона более 12°.

Первую металлочерепицу выпустили в начале 80-ых годов в Финляндии. Она быстро завоевала признание у архитекторов, дизайнеров и строителей. Оценил новинку и конечный потребитель. В России кровельный материал появился в 90-е годы. Теперь его применяют в регионах с различным климатом — в суровых северных широтах и на жарком юге. Ранее мы писали про то, как сделать двускатную крышу и односкатную своими руками без помощи специалистов, в любом случае Вам будет полезно прочитать, даже, если работать будут специалисты.

Виды металлочерепицы

Основа металлочерепицы — холодногнутый профильный лист из стали, алюминия или меди, покрытый цинксодержащими составами, базой, грунтовкой и полимерными материалами. Тонкий наружный слой выполняет также декоративную функцию. Поверхности имеют различную текстуру и цвет.

Устройство металлочерепицы схематически.

Типы защитно-декоративных внешних покрытий

Таблица покрытий по температуре.

Кровельные листы покрывают полимерами, устойчивыми к перепаду температур, солнечной радиации. Пленка, нанесенная на внешнюю сторону изделия, должна быть гибкой, прочной, надежно защищать сталь от коррозии. Таким требованиям соответствуют:

• Полиэстр — блестящее или матовое покрытие толщиной 25-35 мк, обозначается PE или MPE. Внешний слой устойчив к высоким температурам, но механически непрочен, разрушается от морозов. Срок службы такой металлочерепицы не превышает 15 лет.



• Полиуретан — сложный полимер PURAL, устойчивый к износу, выгоранию и химической коррозии. Это одно из самых долговечных покрытий, защищающее кровельную сталь более 30 лет. Пленка толщиной 50 мк образует матовую шелковистую поверхность. Интервал рабочих температур -60°С…+100°С.



• Поливинилденфторид — обозначается аббревиатурой PVDF, отличается высокой прочностью, радиационной и температурной устойчивостью. Выдерживает нагрев до +150°С. Покрытие толщиной 27 мм обладает характерным металлическим блеском.



• Пластизоль — полимер из ПВХ и пластификаторов наносят на профильный лист слоем толщиной 120-200 мк. Подвергнутая тиснению или штамповке поверхность приобретает шероховатую текстуру, напоминающая кору дерева или выделанную кожу. Материал механически прочен, но цвето- и термостойкость его ниже, чем у полиуретановых или полиэстеровых покрытий. Обозначается как PVC.



• Акрил. Лакокрасочный слой из этого полимера хотя и не боится нагрева, но быстро выгорает и начинает шелушиться. Кровельные материалы с акриловым покрытием рекомендуется применять для временных сооружений.

Производители для нужд потребителя выпускают металлочерепицу с покрытиями разнообразного состава и характеристик. Полимеры прослаивают кварцевым песком, наносят на поверхность точечное тиснение, добавляют к основе алюминий и цинк. Некоторые пленки обладают шумозащитными свойствами, что важно для металлических крыш. На высококачественную продукцию срок гарантии достигает 70 лет.

Какого вида бывают профиля

Кровля из металлочерепицы изготавливается из проката толщиной 0,4-0,5 мм. Листу придается профиль методом холодного давления. Сначала формируется продольная волна, затем — поперечный рельеф. Изделия приобретают законченный вид, имитирующий разнообразную кладку из глиняных пластин. Потребитель сможет выбрать наиболее подходящий вариант для оформления жилища.

Расчетная таблица размеров профилей металлочерепицы.

Монтеррей. Классическая форма черепичного покрытия в финских традициях. Скругленные грани, невысокая волна, плавные изгибы — отличительные черты геометрии этого профиля. Разновидности — СуперМонтеррей, Макси.

Каскад. Профиль напоминает наплывающие друг на друга прямоугольные пластинки. Волны четко очерчены, грани прямые и строгие. Удобно стыкуется с ендовами или разжелобками, поэтому применяется для строительства сложных кровель. Разновидность — МаксиКаскад с удлиненной волной.

Испанская Дюна. Листовой материал производится в России в Подмосковье. Ширина элемента 540 мм, по продольным кромкам расположены паз и зацеп для скрытого крепления. Саморезы, вкрученные в монтажные отверстия, перекрываются сверху соседней деталью. Вода, не попадая в стыки или под крепеж, не вызывает коррозии. Изготавливают металлочерепицу под размеры ската. Разновидность — Андалузия.

Финнера. Модульный кровельный материал размером 705х1190 мм финского производства. Двухволновой элемент снабжен загибом на передней кромке для дополнительной защиты крыши от непогоды.

Адаманте. Металлочерепица с покрытием из матового ПУРАЛа имитирует средиземноморские глиняные кровли. Профиль с мягкой волной, цветовая гамма очень насыщенных оттенков. Разновидность — Кантри с полимерным слоем из полиэстера.

Новинки профилей финских и российских производителей — Деккорей с высотой гребня 18 мм, Банга с круглой выпуклой волной, Шанхай с чередующимися разновеликими выступами.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Кровля из металлочерепицы устраивается по двум технологиям — теплой или холодной. Выбор варианта зависит от назначения чердачного пространства. Для жилого помещения утепляют скаты и фронтоны, если оно неотапливаемое — укладывают теплоизоляцию по перекрытию. Монтаж кровельного пирога в каждом случае имеет свои особенности.

Теплая кровля

Устройство теплой кровли из металлочерепицы начинается с укладки гидроизоляции. Она защищает утеплитель и деревянную конструкцию крыши от конденсата и случайно просочившейся воды.  Одновременно выполняет функцию ветрозащиты — препятствуют выдуванию волокон теплоизолятора сквозь щели.

Гидроизоляцию укладывают поверх стропил. Для этого применяют:

• недорогие полиэтиленовые или пропиленовые пленки, не пропускающие пар;
• диффузные дышащие мембраны.

Для теплых кровель рекомендуются паропроницаемые материалы. Благодаря конусообразным порам, они пропускают пар, но создают барьер для капельной влаги.

Если используются полиэтиленовые пленки, то между ними и утеплителем устраивают вентиляционный зазор. Это позволит влаге испаряться.

Пленку или мембрану монтируют степлером к стропилам без провисания. В местах стыка полотнища крепят внахлест на ширину 15 см. Проклеивают скотчем, чтобы избежать задувания ветра. Направление укладки — снизу вверх для свободного стекание воды по поверхности гидроизоляции.

Мембраны при укладке ориентируют согласно инструкции. Поскольку прохождение паров предусмотрено в одном направлении, нужно быть внимательным. Иначе результат будет обратным. Обычно производитель печатает на внешнюю сторону логотип или яркую полосу.

Поверх гидроизоляции монтируют бруски контробрешетки толщиной 40-50 мм. Это обеспечивает необходимый вентиляционный зазор между пленкой и металлочерепицей.

Между стропилами враспор размещают маты базальтовой ваты. С нижней стороны теплоизоляцию защищают паронепроницаемыми пленками. Если этого не сделать, в толще материала образуется конденсат. Это ухудшает свойства утеплителя, создает источник постоянной сырости в помещениях.

Пароизоляцию устраивают из пленок, мембран, отражающих фольгированных материалов с паропроницаемостью в пределах 0-90 г/м²*сутки. Их крепят к стропилам изнутри, стараясь сохранить герметичность покрытия. Для этого стыки тщательно проклеивают, места прохождения коммуникаций дублируют накладками с вырезанными отверстиями.

Важно. Фольгированные пленки укладывают, обращая металлический слой внутрь помещения. Тепловые волны отражаются от барьера, не излучаясь в атмосферу. Для проклейки выбирают скотч с металлизированным слоем.

Холодная кровля

В холодных кровлях утеплитель укладывают на перекрытие верхнего этажа. При этом его также защищают от проникновения влаги изоляционными материалами.

Под металлочерепицу помещают только слой гидроизоляции. Он защищает подкровельное пространство и стропильную систему от конденсата, образующегося на внутренней поверхности профильного листа.

Для гидроизоляции используют пленки или мембраны. Их выбор достаточно велик. Крепят материалы аналогично утепленному варианту. Между стропилами оставляют небольшое — 20 мм — провисания для стекания конденсата в водосточную систему. Все стыки герметизируют клейкой лентой.

Несмотря на то, что чердак холодный, рекомендуется смонтировать контробрешетку. Помимо циркуляции воздуха этот конструктивный элемент позволит устранить неровности стропильной системы, создаст дополнительную прослойку для теплоизоляции.

Чтобы уменьшить шумы, возникающие во время дождя или града, гидроизоляцию совмещают со звукоизоляцией. Применяют плотные тяжелые мембраны, барьеры на основе акустического войлока или каучука, пенофол, минеральную вату.

Крепление и укладка металлочерепицы — шаг за шагом

Монтаж кровли из металлочерепицы выполняют, как правило, профессиональные бригады. Вес квадратного метра кровельного материала 4-7 кг, что позволяет легко поднимать листы и устанавливать их на крыше. Имея строительный навык и набор инструментов, можно сделать это вместе с помощником.

Для работы потребуются:

• приставная лестница и стремянка;
• инструмент для резки — ножницы по металлу, ножовка с мелким зубом, электрический лобзик, дисковая пила;
• шуруповерт;
• молоток;
• рулетка;
• длинная рейка;
• маркер или карандаш для разметки;
• мягкая щетка для удаления опилок после резки.

Важно. Не рекомендуется резать металлочерепицу ручной болгаркой. Вращаясь с большой скоростью, абразивный круг выжигает защитное цинковое и полимерное покрытие. Это ускоряет образование коррозии, приводит к появлению ржавчины.

Листы крепят к обрешетке цветными оцинкованными саморезами с прокладкой из ЭПДМ-резины, вкручивая их шуруповертом.

Если при монтаже появились царапины, их закрашивают аэрозолем того же цвета, что и базовый материал. Деревянные элементы обрабатывают антисептиком.

Этапы работ при укладке металлочерепицы:

1. Проверяют геометрию крыши с помощью рулетки. Диагонали ската должны быть равны.
2. Монтируют гидро-, паро- и теплоизоляцию согласно проекту.
3. Устанавливают контробрешетку по стропилам из брусков 40х50 или 50х50 мм.
4. Обрешетку из досок толщиной 40-50 мм прибивают параллельно коньку с шагом, равным длине волны металлочерепицы. Для самого распространенного профиля Монтеррей это 350 мм.
5. На нижнем элементе обрешетки закрепляют крюки для водосточной системы, карнизные планки и желоб. Он должен быть ниже края кровли на 25-30 мм.
6. В местах наклонных стыков скатов устанавливают внахлест элементы нижних ендов.
7. Монтируют листы металлочерепицы справа налево. Каждый предыдущий лист перекрывают последующим на одну волну. Крепят саморезами.
8. Стыки закрывают верхними ендовами.
9. Устанавливают торцевые планки с уплотнителями.
10. На расстоянии 350 мм от карниза монтируют снегозадержатели.

Саморезы вкручивают в центр прогиба волны на 3-5 см ниже штампового рельефа. Крепеж располагают строго перпендикулярно. Резиновая шайба должна плотно примыкать к поверхности листа. Неправильная установка приводит к образованию зазоров или деформации эластичной прокладки.

Рекомендуется располагать саморезы через одну волну в шахматном порядке. Во избежание сколов нельзя прикручивать метизы близко к краю доски обрешетки.

Важно. Нельзя крепить саморезы в верхнюю часть волны, это приведет к непрочной фиксации профиля. Недопустимо использовать для каркаса доски разной толщины, устанавливать их с неравномерным шагом. В результате возникают дефекты покрытия.

Монтаж металлочерепицы — пошаговая инструкция

Перед началом работ проводят предварительный расчет для определения расхода материалов. Верхние края профилей несимметричны, поэтому при раскладке их нельзя поменять местами. Помимо основных размеров элемента учитывают его рабочие габариты с учетом перехлеста.

На чертеже размечают положение каждого листа. В двухскатных кровлях монтаж начинают с нижнего правого или левого угла ската. Второй элемент располагают рядом. Третью панель крепят выше первой, четвертую — над второй.

При четырехскатных или более сложных крышах начальная линия — вертикаль, где располагается самая высокая точка. Укладку начинают с устройства стыков или примыканий.

Для регулирования положения листов сначала их временно закрепляют друг к другу, не прикручивая к обрешетке, по 2-3 штуки в ряд. Затем выравнивают образовавший блок и прочно фиксируют.

Важно. По металлочерепице ходят только в мягкой обуви, стараясь наступать в прогибы волны.

Монтаж доборных элементов

Доборные элементы предназначены для герметизации стыков, сочленений и примыканий кровли, придания ей законченного облика. Для каждого вида и цвета черепицы выпускают соответствующие профили. Изготавливают их из того же стального листа с защитным покрытием.

Для оформления крыш используют:

• Карнизные планки — капельники, устанавливаемые по низу карниза. Служат для сбора конденсата из подкровельного пространства, защиты от дождя при боковом ветре. Элементы закрепляют саморезами к нижней доске обрешетки, которая должна быть на 10-15 мм толще остальных. Свесы кровли подшивают софитами или профилями.
• Торцевые планки — защищают фронтон крыши от порывов ветра. Их еще называют ветровыми или фронтонными. Верхнюю часть крепят к металлочерепице, нижнюю — к ветровой доске.
• Коньковая планка — профиль для оформления вершины крыши круглой, треугольной, трапециевидной или прямоугольной формы. Для плотного примыкания к фигурной черепице добор уплотняется поролоном. Он пропускает воздух, но создает барьер для птиц или насекомых. Планки комплектуются заглушками, повторяющими форму торцевого отверстия. По длине стыкуются внахлест или замковым креплением.
• Ендовы — фигурные планки, предназначенные для отведения атмосферной влаги, стекающей с поверхности крыши, и декоративного оформления стыка сверху.

Герметизацию стыков, мест расположения мансардных окон или коммуникаций выполняют планками, пристенными профилями, наружными примыканиями и проходными элементами. Для защиты от схода больших пластов снега на скаты устанавливают уголковые, трубчатые или решетчатые снегозадержатели.

Важно. Доборные элементы нужно крепить так, чтобы исключить риск протечек. Для этого применяют уплотнители, стальные клипсы, герметики.

Вывод

Крыша из металлочерепицы — достойная альтернатива натуральной черепице. Выпускается в виде разнообразных профилей. Срок службы материалов с качественным покрытием достигает 70 лет. Важное условие — правильный монтаж и эксплуатация.

stroim-dom.net
