Токарный по дереву станок из болгарки своими руками – Токарный станок по дереву из болгарки с хитрым зажимом заготовки свои | Самодельные инструменты+станки

Содержание

Токарный станок по дереву из болгарки с хитрым зажимом заготовки свои | Самодельные инструменты+станки

Текст из видео:

00:03: здравствуйте уважаемые подписчики и гости канала с вами михаил спонсоров сегодня я покажу как можно сделать своими руками из болгарки функциональный токарный станок по дереву для этого нам будет необходимо 20 миллиметров фанера в меня бакелитовые можно и простое сама болгарка хочу обратить ваше
00:30: внимание что болгарка должно быть обязательно с вот видите там красненький красненькие к личико с регулируемые оборотами иначе работать будет опасно и станок у вас не получится вот такая пластина металлическое для создания кронштейны крепления болгарских станине вот такая вот струбцина но вот этот винт мы выкинем он нам не нужен вот так и обрежем для создания центра хотя его можно
01:00: будет и не делать потому что мы вот из такого свингера сделаю интересный патрон которым будет зажиматься заготовки виде бруска двумя винтами и можно будет работать даже без задней бабки и центра ну это у нас гайка вот болгарки тоже нужны будет болт на 12 гайка и там всевозможные крепеж для того чтобы

01:30: собрать станок да это же нам будет нужна уголки алюминиевые и норы возьму чтобы создать такую опору длинную и спереди и сзади станка снизу а не будет являться и ножками и одновременно будет повышать жесткость станка но и также подручник будет изготовлен из алюминиевого уголка итак приступим
02:00: так вот я уже произвел разметку станины одна длинная двойная линия это осевая вдоль которой будет идти вращение детали то есть будет крепление болгарки и задней бабки с центром и также будет пазик по которому задних боковых передвигаться и также сделал пазик для передвижения подручника хотя можно было в том же позу но я люблю когда отдельно тогда у нас не будет здесь никаких
02:30: болотов креплений и можно будет больше по диаметру детальку точнее заготовку обрабатывать ну вот станина уже готова вот поставленные уголки сделаны прорези для задней бабки вот она вот кстати говоря здесь обратите внимание когда я буду отрезать я вот так вот здесь отрежу и сделаю вот

03:01: такие вот выступы которые будут входить вот в этот паз и она не будет поворачиваться вправо влево будет центровать но и здесь хочу обратить внимание на то что болты я выберу 12 срезаю или стачиваю вот здесь вот с двух сторон чтобы они при откручивания и закручивания не
03:30: вращались продолжаем нашу работу здесь вот обратите внимание попытка сделать кронштейн для крепления через вот эти вот отверстие резьбовые которые дня ручки боковой потерпел неудачу потому что сломалось вот это вот алюминиевая пластина которая должна быть или менее она
04:00: оказалась дюралюминиевый хотя я трижды с противо на рынке у продавца случайно это не дюралюминий потому что он немножко поблескивает но там была пасмурная не увидел а он кричит что вот алюминии все одно вроде бы тока или фрезеровщик у неё там всякие круги пластины в одном оказалось что просто-напросто продавец но выход из положения все равно нашел я взял под отсюда снял защитный диск вот приводил к

04:31: нему смотрите значит пластинку вот такой вот шайбу нашего такое нам не было нержавеющей стали вот поэтому здесь вице-спикер шов даже не очень аккуратным потому что простая стали и нержавеющей стали в ориго нержавеющим электроды здесь вот так она будет крепиться и в общем-то будет может быть даже и лучше просто будет посложней важнее немножко сделать следующая здесь у
05:00: меня уже вот крепеж для подручника это вот виде задняя бабка будет но это просто боитесь отверстия оставил болт здесь она будет повышать по высшему тут будет просверлено вот и нарезанная резьба для того чтобы к этой значит этому болтуну приварим ручку здесь сделаем к у нас много кожи
05:30: закреплена вот сейчас зажал сюда от точной камень для того чтобы делать конус центра то есть она уже практически частичной готов и уже будет делать сам себя
06:24: теперь меняем наш
06:32: него вами круг так как у нас будет присутствовать трение и необходимо чтобы хорошо за святого
07:07: с с ну вот конных зашлифован еще потом чуть-чуть и его поверну
07:30: теперь трение будет поменьше но еще будем вместе центровки смазывать мазу чтобы не было там нагрева и дерево не подгорала так продолжаем работу сейчас будет интересный момент вот у меня вот такая вот сделано приспособа то есть запчасть от болгарки шайба крепежная к ней я привариваю квадрат привариваю два болта
08:00: резьбу и очень от внимание так как я взвесил две эти втулочки резьбовые два болта и вот это вот уголочек нержавейки который должен его здесь приварен как противовес когда я начал приваривать видите его приварил вот сюда то есть надо было отсюда я приварил вот сюда вот так примерно работают дебилы уважаемые товарищи подписчики думайте перед тем как особенно сварочная работа делать
08:30: какие-то крепежная семь раз отмерь один раз отрежь это в общем то поговорка которая придумана мастерами в отчет мне придется вот такую отрезать и снова приваривать но в общем то здесь я думаю все понятно ну вот ошибочка исправил зашлифовал сейчас мы вот сюда следите чтобы я правильно приварил приварим и можно будет приступить к сборке

09:00: станка к окончательной сборки станка и так станок наш собран вот подручник ходит туда-сюда вправо-влево может поворачиваться во все стороны значит здесь у нас имеется задняя бабка импровизированная такая вот вот она nova de tu lado как вернешься buy видно хорошо вот она
09:31: она у нас стопорится вот здесь таким образом здесь у нас центр вот он center идет тоже унести к рычажок например моего поджали и эти большего не трудятся то есть он отлично держится потому что в эту сторону вращается деталь и гайка идет на закручивание то есть откручивание быть не может
10:02: далее далее вот наш нашего троица не зажима детали то есть можно делать из бросков это 37 на 30 миллиметров у меня получилось вот посмотрим как работает [музыка]

10:33: [музыка] шум не очень сильный поэтому в общем то они говорят что болгарку нельзя ставить здесь я могу не согласиться дело в том что собрав обработки деталей будет заглушать чтобы работы двигателя здесь еще над ради боюсь для ручки мы к этой резьбе
11:00: вот резьба для ручки масса да еще при гриппе он снова сантиметрового орг стекла или поликарбоната такой корольчук нас учит там вот этого балета болта там но мало ли забудем что за закрутить что-то разболтай и так далее чтобы не было травма-опасно целях безопасность ну вот наш станочек готов первое испытание показали что есть вибрация при
11:32: использовании без центра поэтому мне пришлось вот сюда вот приварить две такие полностью еще потому что моя задача главное показать какие точил без центра то есть вот на таком станочке я в свое время выточил шахматы из различных пород древесины твердых мягких

16:16: [смех]
16:54: вот такая вот фигурка ее можно обточить если
17:00: поставить здесь диск вообще эти будем говорить патроны крепежная можно оставить различного размера ног видите здесь держа не подошел страну она обтачивает центр по центру вот и а также можно вас ударить сюда подставлять уголок да вот сюда вот сюда здесь мы ставим сюда уголок скажем пяти миллиметровые такой длины можно будет зажимать уже там не 37а 27 если сантиметров axe 17
17:31: можно зажимать то есть можно сделать набор уголков вот сюда а можно сделать различные патроны эффект кому что не ясно задавайте вопросы с вами был михаил спонсоров не забывайте ставить лайки спасибо за внимание досвидание [музыка]

postila.ru

Токарный станок из болгарки — studvesna73.ru

Болгарка – это удобный инструмент, который для каждого мужчины просто незаменим. Именно это оборудование в умелых руках может выполнять большое количество самых разнообразных операций. Но очень часто многие домашние мастера, выполняя какую-либо работу шлифовальной машиной, понимают, что иногда резка металла может быть выполнена намного быстрее, проще и качественнее, если такой отрезной станок не приобретен в магазине, а сделан, например, дома, своими руками.

Конечно же, сделать такой станок самостоятельно можно, и существует на сегодняшний день несколько его вариантов. Но конечно же, все эти конструкции имеют как свои положительные стороны, так, соответственно, и отрицательные характеристики.

Самодельный станок: плюсы и минусы

Для тех, кто пользуется болгаркой, очевидны ее минусы. Эти неприятные моменты получаются, как ни парадоксально, из основного достоинства угловой шлифовальной машины – мобильности.

Отрицательными моментами при использовании болгарки являются:

Не всегда можно закрепить детали для резки, а их вибрирование может разрушать абразивный диск, что опасно серьезными травмами для оператора.
Тяжело соблюдать точный перпендикулярный разрез и учитывать толщину диска по отношению к материалу для резки и разметке и при этом самому держать материал.
Тяжело нарезать несколько деталей одного размера. Например, прутья, маленькие трубки. А ведь их необходимо выравнивать после нарезки.
Занятость обеих рук одновременно, утомительная концентрация внимания во время резки, так как угловая шлифовальная машина или болгарка – это инструмент, который является травмоопасным. Например, весьма вероятен отброс шлифовальной машинки при заклинивании диска в материале и тогда возможна последующая поломка круга. И вот при этом осколками абразива человек может сильно пораниться; чаще всего этот отброс случается в конце резки, при этом детали держатся вместе небольшой перемычкой, в такой ситуации нужно остановить резку, вынуть круг и завершить работу с оборотной стороны детали.

Отрезной станок из болгарки своими руками

За несколько часов при малых затратах возможно самостоятельно своими руками сделать простую шлифовальную машинку, удобную для выполнения несложных ра

studvesna73.ru

Торцовочные станки по дереву своими руками из болгарки: видео, чертежи

Для обработки дерева может использоваться самое различное оборудование. Подобный материал поддается обработке, что определило его популярность при производстве различных вещей. Для изменения размеров и формы заготовок используется торцовочный станок. Его конструкция похожа на конструкцию дисковой пилы, однако есть несколько отличий, которые определяют популярность станка. К основным преимуществам можно отнести небольшой вес и габаритные размеры, что позволяет устанавливать оборудование в домашней мастерской. Сделать торцовочный станок по дереву своими руками можно, но как правило, самоделка будет более громоздкой и менее производительной. Эксплуатировать это оборудование удобно в стационарном режиме.

Самодельный торцовочный станок из УШМ

Предназначение торцовочного станка

В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать исключительно для подрезания торцов различного пиломатериала. Некоторые модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при неподвижном состоянии заготовки, что определяет более качественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается довольно часто, так как только при его использовании можно сделать чистый, ровный торец. Пилы, созданные своими руками, могут служить на протяжении нескольких лет без капитального ремонта.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
Торцовочная пила на основе углошлифовальной машины
3D-модель (чертеж) самодельного торцовочного станка
Самодельная модель, изготовленная на основе дисковой пилы
следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Токарный станок по дереву своими руками -из дрели и не только

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

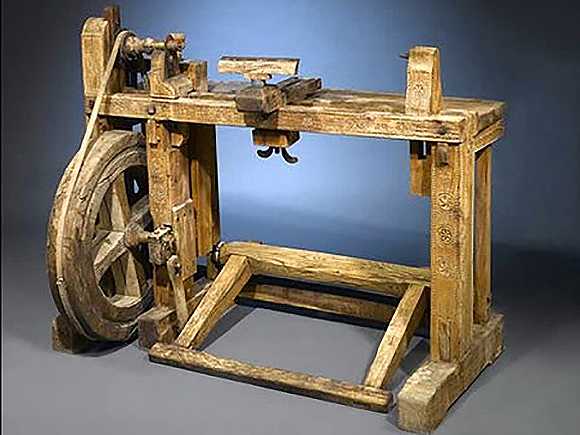

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Из чего можно сделать токарный станок по дереву

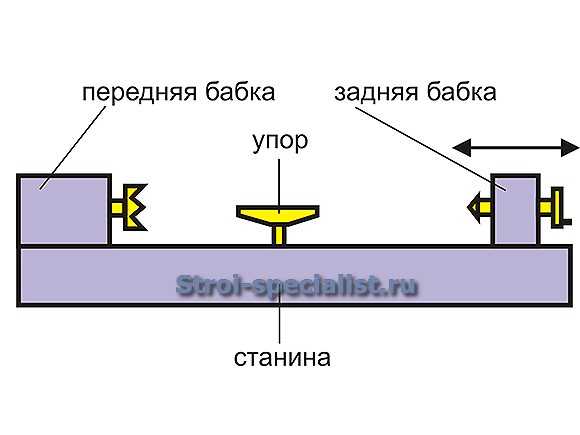

Сделать такой станок не так уж и сложно. Для начала рассмотрим его принципиальную схему.

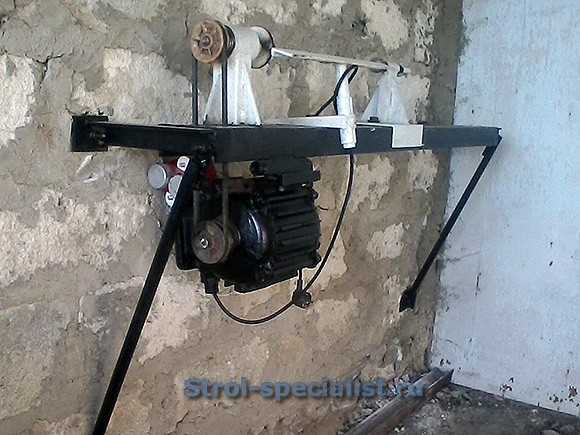

Передняя бабка на станине крепится жестко. В ней может находиться либо электродвигатель, либо устройство со шкивами, на которое передается крутящий момент от внешнего двигателя. Это может быть самоцентрирующийся патрон, коронная шайба или планшайба с конусным резьбовым стержнем. Задняя бабка может передвигаться вдоль станины и имеет устройство центрирования и поджима заготовки. Упор также подвижен относительно станины в 3-х плоскостях.

Станину самодельного токарного станка по дереву можно изготовить как из металла, так и из самого дерева или толстослойной фанеры. Исключительно из металла должны быть изготовлены либо целиком, либо как минимум основные элементы передней и задней бабки.

Чаще всего для изготовления металлической станины используют уголки – в них проще всего осуществлять затяжку и крепление подвижных элементов станка и они имеют высокую степень стабильности размеров. Но можно использовать швеллер или профильную трубу.

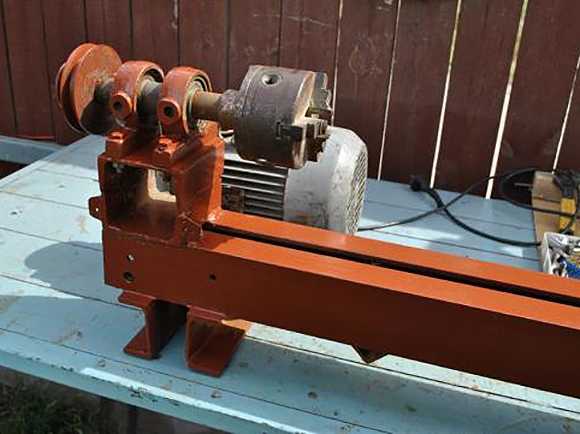

Иногда для подвижных элементов в швеллере фрезеруют паз.

Конструктивные решения передней и задней бабки могут быть разными, но главное условие – идеальная соосность их центров, должно быть соблюдено неукоснительно. Если роль передней бабки выполняет сам электродвигатель, то высота задней бабки подгоняется под него.

Это самый простой способ привода токарного станка, но параметры двигателя должны быть близки к универсальным:

частота вращения 1500 об/мин;
мощность – от 120 ватт.

Выходной вал такого двигателя может быть проточен под конус Морзе для крепления трехкулачкового патрона от электродрели, в котором в свою очередь зажимаются либо резьбовая шпилька, либо коронка. Реже на валу двигателя через планшайбу, которую надо выточить отдельно, устанавливается большой самозажимной патрон.

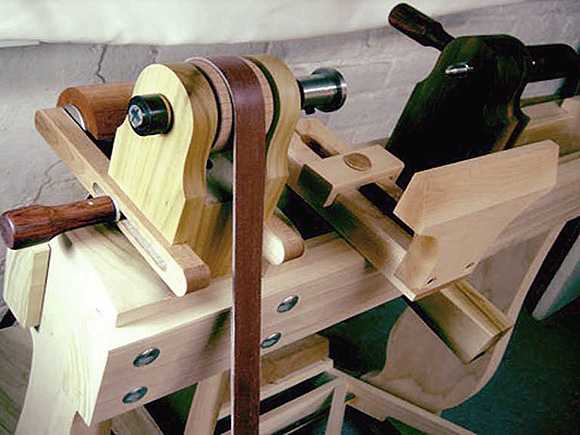

Деревянные полноразмерные токарные станки умельцы изготавливают скорее не из практических соображений, а из любви к самому материалу и для демонстрации его конструктивных возможностей, хотя это могут быть полнофункциональные устройства, ничем не уступающие в практическом плане своим стальным собратьям.

Правда времени на изготовление такого красавца уйдет раза в 2 больше, чем на производство металлического, но это компенсируется разницей в стоимости материалов.

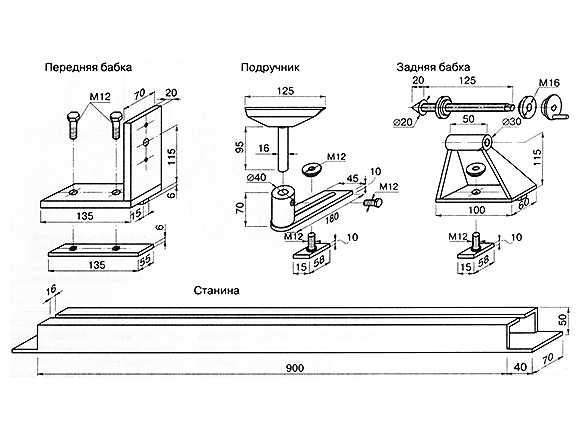

Металлический токарный станок по дереву своими руками: чертеж

Для не желающих изобретать велосипед мы предлагаем чертеж универсального, с точки зрения габаритов обрабатываемых деталей, токарного станка по дереву, созданного на основе стальных уголков 50х50.

В чертеже не указан диаметр отверстия для центрального вала передней бабки, т.к. он будет зависеть от выбранного типа привода, а указано только расстояние до его центра. Также, если в передней бабке будет устанавливаться вал со шкивами, то именно эту деталь нужно будет изготовить в двух экземплярах и второй установить в задней части передней бабки. Конечно, в ней можно установить и трубку с подшипниками, на которых вращается центральный вал с выведенными за пределы передней бабки шкивами.

На таком станке можно будет изготовить ножки столов и даже балясины. Если же вам потребуются более длинные точеные изделия, то станину нужно будет удлинить. Все остальные детали делайте указанных размеров, разве что также немного увеличьте длину упора.

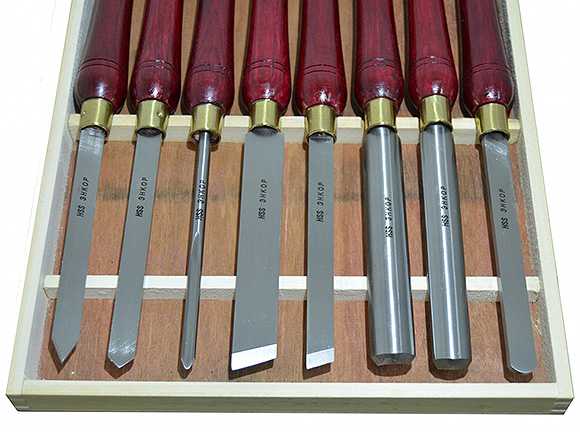

Режущий инструмент для токарного станка по дереву можно купить или изготовить самостоятельно.

Главными резцами являются: рейер – проходной или обдирочный резец (на фото 2 и 3 справа) и мейсель – отделочный резец (на фото – 2 средних резца). Остальные служат для получения острых углублений различной формы (слева) и скругленных углублений (правый).

Небольшой металлический токарный станок можно изготовить так, как показано на видео, в нем же приведены размеры всех деталей:

Но для точения большого числа, особенно длинных, однотипных деталей стоит задуматься об изготовлении станка с копиром.

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

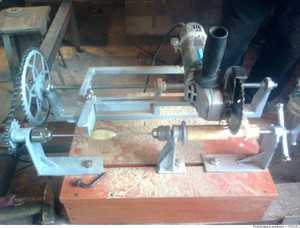

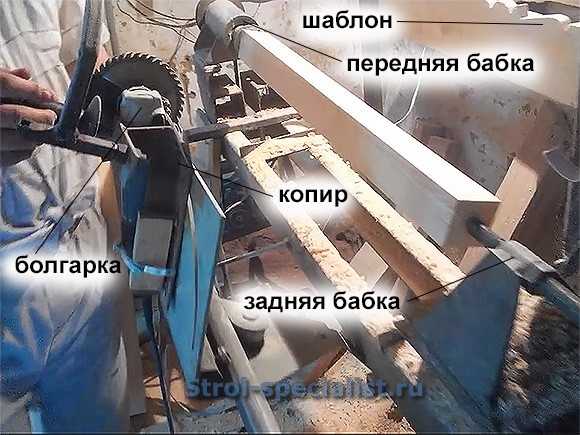

Рассмотрим строение одного из таких станков.

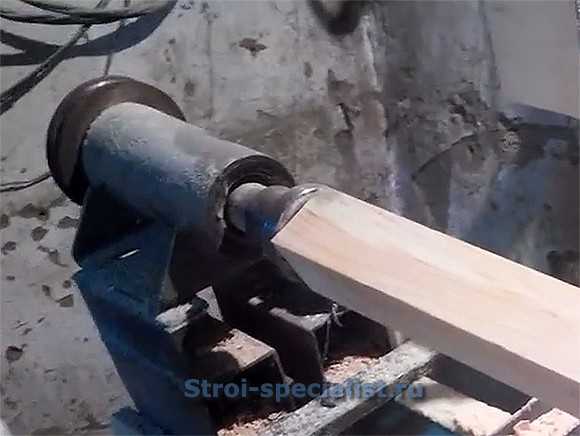

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

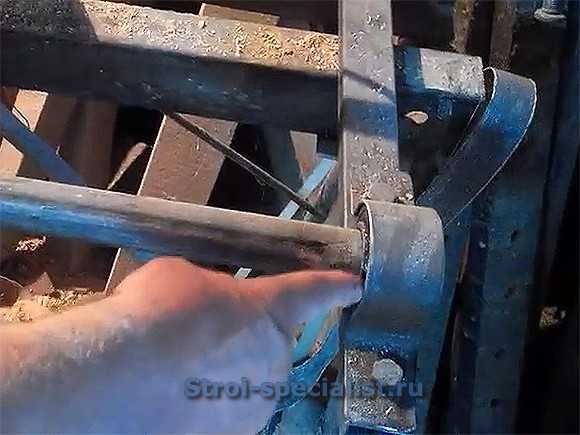

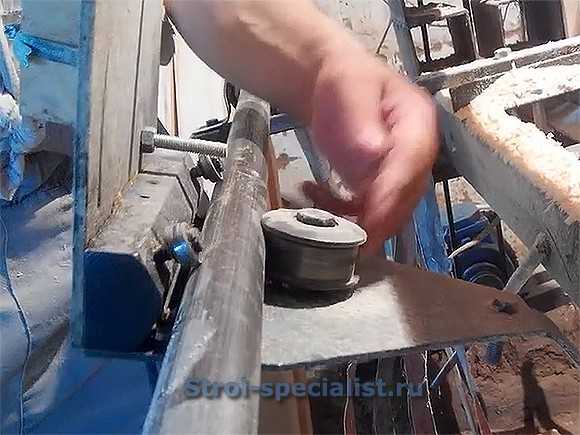

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

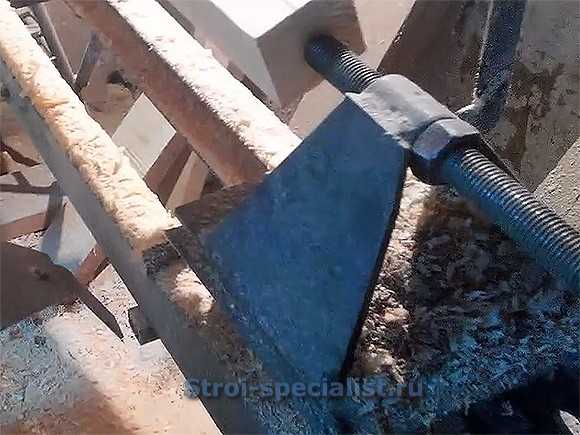

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

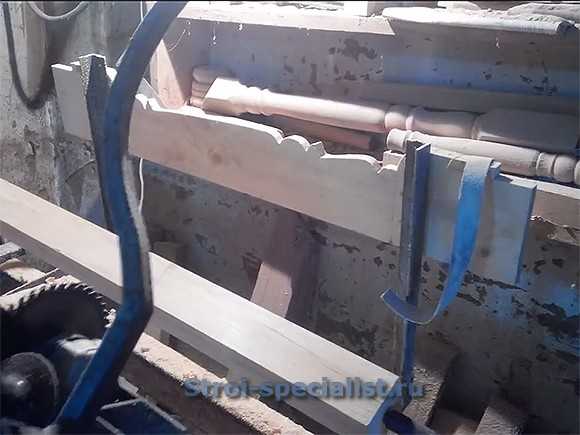

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

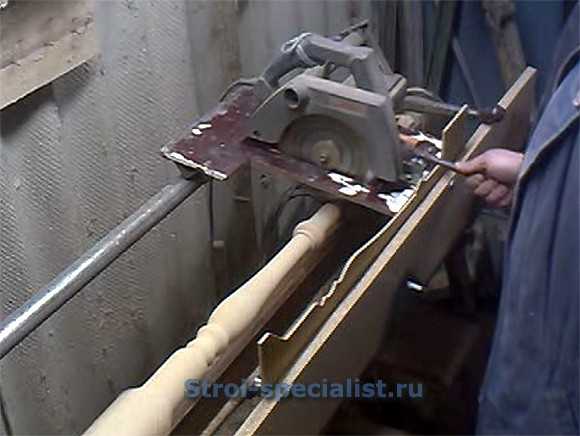

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

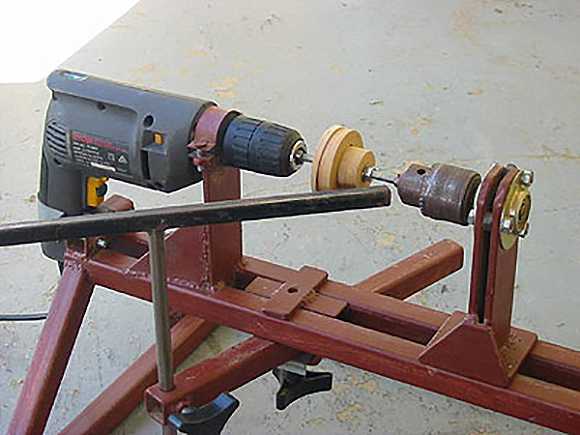

Токарный станок по дереву из дрели своими руками

Безусловно, самым простым будет изготовление токарного станка по дереву с использованием стандартного электроинструмента, в первую очередь – дрели, хотя существуют приспособления и заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку фиксации во включенном положении и регулировку оборотов.

Рассмотрим несколько схем и начнем с самой простой, когда не требуется использование задней бабки. Это возможно при изготовлении небольших по диаметру и не очень длинных изделий.

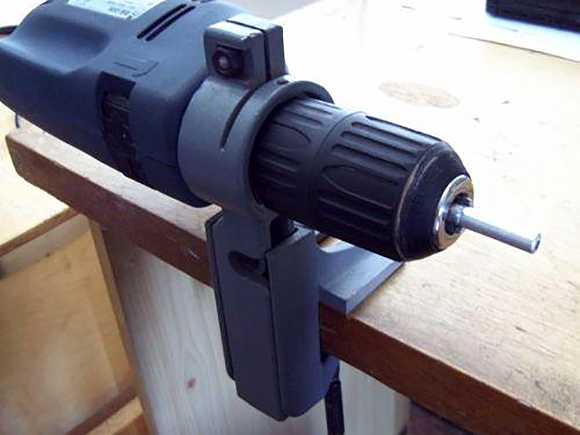

В этом случае достаточно удобным способом закрепить саму дрель, в патроне дрели установить отрезок резьбовой шпильки или резьбовую часть мощного самореза, а в заготовке засверлить под них отверстие соответствующего диаметра. В качестве упора сгодится любой, соответствующий по высоте брусок.

А вот и подходящее видео:

Если же без задней бабки не обойтись, то ее функцию частично могут выполнить слесарные тиски, просто дрель при закреплении нужно будет позиционировать относительно них.

И все же наиболее распространены самодельные токарные станки на основе дрелей, имеющие деревянную станину и, как минимум, примитивные задние бабки.

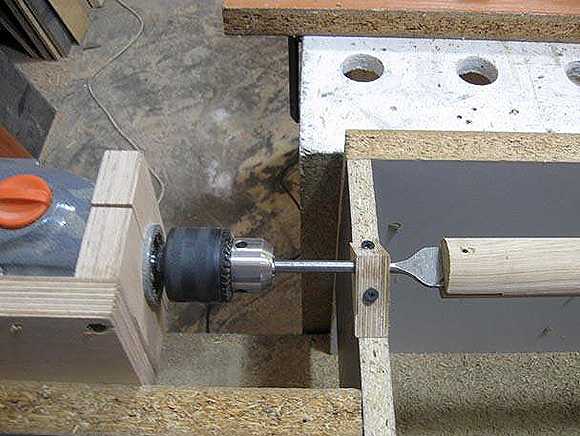

Кстати, роль коронки, закрепляемой в самозажимной патрон дрели, с успехом может выполнить перьевое сверло по дереву. Чтобы оно не начало снимать стружку с торца заготовки при подведении инструмента, на этом торце нужно сделать прорезь под крылья сверла и засверлить центр.

Показанный же на видео токарный станок из мощной дрели, мало чем уступает стационарным станкам, рассчитанным на обработку деталей таких же габаритов, а его возможность получения более высоких, чем у них оборотов, позволяет произвести более качественную финишную обработку изделий.

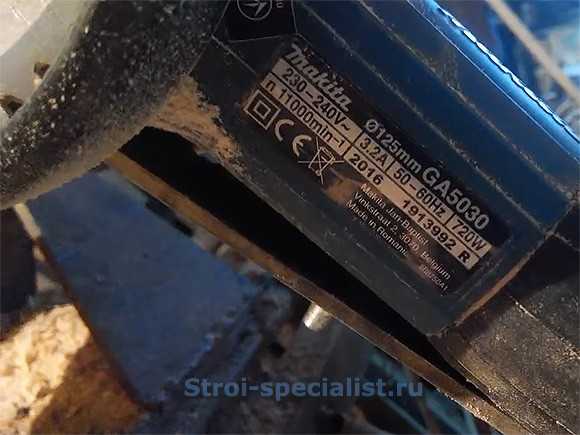

Для создания домашнего токарного станка можно использовать не только дрель, но и угловую шлифмашинку.

Правда, желательно, чтобы она имела регулировку оборотов, потому что 10 и более тыс. об/мин для таких станочков – многовато.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, предлагаем такую конструкцию токарного станка из электродрели.

А вот самозажимной патрон в качестве задней бабки может быть применен и в любой другой конструкции.

И маленькое видео напоследок. Может показаться, что это игрушечный станок, но с его помощью реально изготовить достаточно большой перечень полезных вещей: от дверных ручек и рукояток к ручному инструменту до шахматных фигур.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Приспособления для болгарки своими руками

Болгарка является инструментом полезным и разносторонним. Она подойдет для резки металла, камня, плитки и, шлифовки поверхностей. Однако, иногда бывают ситуации, в которых для данных работ больше подойдет стационарный станок. Хорошо, что используя определенные приспособления для болгарки, её можно превратить например в отрезной станок!

Станки из болгарки

Поиск готового станка, соответствующего вашим запросам, в магазинах не составит труда. Однако, вероятность найти конструкцию, которая жестко фиксирует болгарку и не телепатся во время работы не велика, поскольку все они сделаны из дюрали. По этой причине люди, имеющие станки, всячески усовершенствуют либо переделывают их. Но тут есть множество серьезных препятствий – материалы станка являются трудно свариваемыми, или, к примеру, в конструкции не учтены моменты, важные именно для вас – к примеру, точная линейка либо более упругая пружина. Переделка чужого – это более сложная задача, чем изготовление своего!

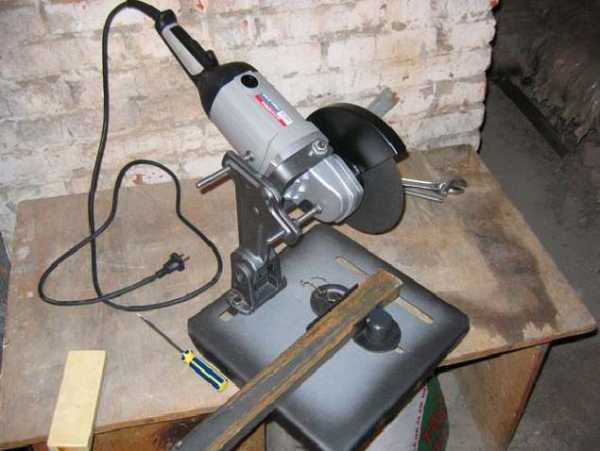

Покупной вариант держателя болгарки

Изготовление самого простого приспособления для болгарки может быть выполнено с минимальными затратами и в течение нескольких часов! По сути, конструкция будет являться металлической длинной трубой, которая является и каркасом, и ручкой. С одного из концов приваривают поперечную металлическую планку, имеющую два отверстия под крепеж болгарки.

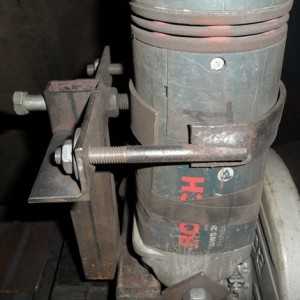

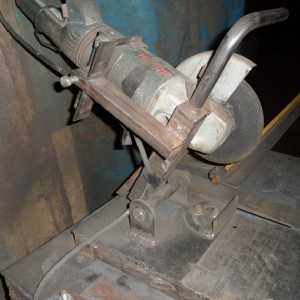

Более надежный самодельный вариант держателя болгарки

С того же края трубу крепят к о небольшому куску уголка на подвижном валу. Крепление самого же уголка производиться на рабочий стол, либо к полу! На противоположной стороне от крепежа должна быть зафиксирована пружина, возвращающая всю конструкцию в первоначальное положение.

первый вариант

второй вариант изготовления

третий вариант изготовления

На этом все – изготовление станка завершено, осталось только произвести правильное закрепление болгарки. Естественно, пользоваться таким вариантом следует при простейших работах, а если требуются точные и сложные процедуры, то и конструкция должна быть более сложной.

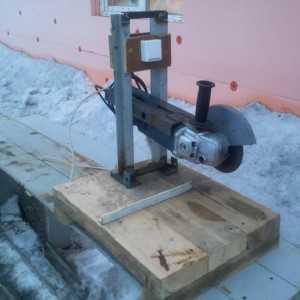

Изготовление отрезного станка из болгарки под точные работы!

Такие приспособления для болгарки как отрезной станок изготавливаются при помощи следующих материалов и инструментов: стального уголка, профильной трубы, металлического листа под платформу (можно использовать ДСП), сварочного аппарата, швеллера, дрели, вала, нескольких подшипников, трубы с небольшим диаметром, пружины, реле и педали. Сварка, в принципе, может быть заменена на прочные болты – тут придется воспользоваться дрелью.

Стоит отметить, что при такой реализации станка, он может быть с легкостью разобран, если появиться такая необходимость.

первый вариант конструкции

Детали и крепежи

Изготавливать станок начинаем с каркаса. Под каждую болгарку потребуется индивидуальная схема, поскольку каждый производитель выпускает болгарки собственной конструкции – в некоторых придется осуществить снятие ручки, а где-то нужно будет изобретать стойку под всю болгарку в целом! Кроме этого, для разных диаметров дисков нужны различные каркасы.

Каркас

В составе простейшего каркаса есть две рамы и общая ось. Нижняя рама должна быть закреплена поверх платформы из металла либо из ДСП. Для большой болгарки, лучше пользоваться металлом. Следует обеспечить вращение верхней рамы, на которую крепят болгарку, по отношению к нижней раме в вертикальной плоскости, подобно маятнику. Чтобы зафиксировать исходное положение, придется воспользоваться пружиной. На нижнюю раму следует приварить крепление, в состав которого входят прижимной уголок и подвижная струбцина.

Второй вариант конструкции

Линейка — для данного конкретного случая, можно использовать подвижную линейку, имеющую ограничитель, которая приваривается на трубку. Ею регулируется точность размера, после чего производиться закрепление с помощью торцевого винта!

Электроника. Чтобы повысить удобство использования вашего станка, нужно предусмотреть такие вещи как пусковая педаль либо кнопка (коммутация при помощи низковольтного реле на 12 В). При помощи данной педали и будет производиться подача напряжения к болгарке.

Видео приспособления для болгарки своими руками

При помощи такого несложного приспособления для болгарки мы можем освободить руки, и одновременно с этим сделать точный ровный срез не применяя тиски, да и экономия времени на замеры тоже играет важную роль. При помощи данной конструкции может быть заменена отрезная пила по металлу, а если вдруг потребуется, болгарка может быть с легкостью демонтирована.

sdelaj-sam.com

Токарный станок из дрели по дереву своими руками

Собрать токарный станок по дереву из дрели своими руками довольно просто. Схем сборки может быть много — все зависит от того, что у вас есть под руками. Наиболее легкий вариант — это смастерить его из деревянных досок и брусков. Доступ к пиломатериалам есть у всех. Даже если их придется купить, то цена будет невысокая, особенно в сравнении с заводским экземпляром.

Но все же рекомендую обратить внимание на станки фабричного производства. Возможно, вы просто не в курсе, сколько сейчас стоят токарные станки заводского исполнения. Специально для вас приведу ссылку, где их можно посмотреть в большом количестве. Вот ссылка. Возможно вы увидите, что цена нового агрегата вас устраивает, и тогда не надо ничего изобретать.

Если же вы все-таки хотите сделать токарный станок самостоятельно, то продолжайте чтение.

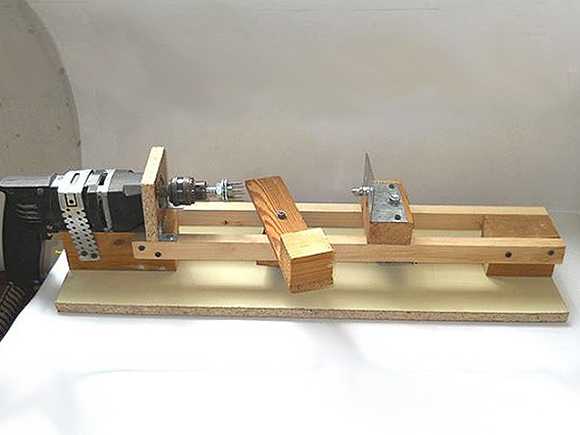

Собственно, предлагаемый вариант показан на заглавной картинке. Приведем его в большем масштабе.

Итак, чтобы разобраться, как его самому смастерить, надо понять, из каких частей он состоит, чтобы в отдельности их изготовить, а потом уже все соединить. Части следующие:

станина
левая бабка
правая бабка
подручник

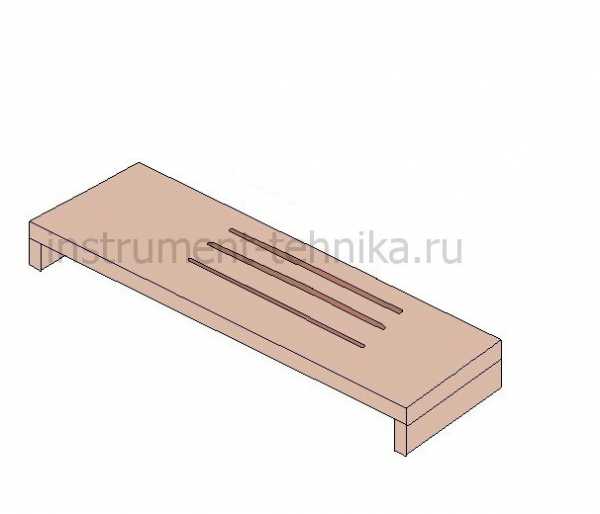

Станина

Это такая часть, на которой располагаются остальные элементы. Ее можно выполнить из доски, толщиной 50 мм. Длину и ширину определяете в зависимости от размера заготовок, которые вы желаете обрабатывать. К ней можно снизу прикрепить длинные ножки, чтобы она могла самостоятельно стоять на полу.

А если нужно использовать станок на верстаке, то ножки ставятся короткие. Совсем без ножек не получится, так как внизу будет требоваться крутить гайки, которые фиксируют правую бабку и подручник, для перемещения и фиксации которых необходимо пропилить три продольных прорези.

Левая бабка

На ней будет располагаться дрель. Изготовить эту части станка можно тоже из пятидесятой доски. Ее высота, опять же, определяется, исходя из размеров обрабатываемых заготовок. А ширина и длина должны обеспечивать уверенное расположение дрели. К станине она крепится в крайнее левое положение с помощью уголков.

Фиксировать дрель можно струбцинами. Благодаря этому, ее всегда можно будет быстро снять, чтобы использовать по прямому назначению. В качестве упора для заготовки, в патрон можно зажать обычное перовое сверло. Центральное его острие будет надежно центрировать заготовку, а боковые зубья заставят ее вращаться.

Правая бабка

Ее изготавливают из бруса. На ней нужно будет расположить металлический упор, который будет поджимать заготовку справа. Самый простой вариант — это взять длинный болт с резьбой на 10 или 12 мм и выточить его с одной стороны под конус. Болт необходимо будет закрутить в гайку, которая крепится на правой бабке, например, с помощью скобы. Главное в итоге, чтобы заточенное острие болта было соосно патрону.

Чтобы можно было перемещать этот элемент вдоль станины, в ней необходимо пропилить лобзиком две продольные прорези, а в брусе отверстия под болты. Расстояния между прорезями и отверстиями делаются одинаковыми. Далее продеваются болты и на них снизу прикручиваются гайки. В таком виде можно всегда подвинуть и зафиксировать бабку в нужном положении.

Подручник

Он располагается посередине изделия и служит упором для резца, который оператор держит в руках. Для большей универсальности станка необходимо обеспечить его перемещение как вдоль станины, так и поперек. Для этого нужно смонтировать подручник как на рисунке, а на станине следует выпилить лобзиком одно продольное отверстие. Для уверенного упора резца сверху со стороны заготовки к подручнику прикручивается металлическая планка.

Собрав все воедино, мы получим нормально функционирующий токарный станок по дереву, который сможет обрабатывать заготовки разных размеров. А если дрель понадобится для своей основной работы, то ее всегда можно быстро снять.
