Крыша двухъярусная – крыши двухэтажных домов на фото

• Разновидности
• Плоские крышные системы
• Мансардная
• Односкатная
• Двускатная
• Вальмовая

Крыша любого сооружения – это не только средство защиты от негативных погодных факторов, но и часть гармоничного архитектурного образа. Крыши двухэтажных домов должны быть пропорциональны всему сооружению, чтобы не казаться очень массивным. Существует множество конструктивных схем крышных систем, которые подходят к частному двухэтажному дому. Их особенности, преимущества и недостатки мы и рассмотрим в нашей статье.

Разновидности

Выбирая крышу дома, нужно учитывать не только ее дизайн, но и эксплуатационные характеристики, прочность и долговечность. Частный дом с двумя этажами достаточно высокий, поэтому крыша не должна быть слишком пологой или маленькой. Обычно предпочтение отдается более высоким и массивным конструкциям, поскольку в этом случае дом смотрится более презентабельно и гармонично. Более того высокая скатная крыша позволяет получить дополнительную жилую площадь за счет мансардного этажа.

При выборе крышной конструкции необходимо учитывать следующие факторы:

• Дизайн и тип кровли должны соответствовать общему архитектурному стилю сооружения.
• Кровельное покрытие необходимо выбирать с учетом угла наклона скатов. Например, для пологих крыш с уклоном меньше 20° не рекомендуют использовать в качестве покрытия шифер или металлочерепицу из-за большой вероятности образования течи.
• Тип и строение этой части дома влияют на выбор теплоизоляционного материала. Особенно это важно при обустройстве бесчердачной или плоской конструкции.

В зависимости от конструктивных особенностей все крышные конструкции можно разделить на две разновидности:

• Бесчердачные или совмещенные. Здесь несущим каркасом служит перекрытие последнего этажа. По сути, это настил из качественного гидроизоляционного материала, который укладывается с минимальным уклоном (1-4°). Этот тип обходится недорого и быстро монтируется, но он требует тщательного ухода. Более того любые огрехи в процессе монтажа могут обернуться протечками. Они подходят для теплых климатических регионов.
• Чердачные. Это скатные конструкции, которые обеспечивают дополнительное утепление дома за счет воздушного пространства на чердаке, поэтому подходят для регионов с суровым климатом. На скатной конструкции обеспечивается лучшее отведение дождевой и талой воды. Также в чердачном пространстве можно обустроить жилое помещение.

Внимание! Важно правильно выбрать не только конфигурацию крыши, но и цвет кровли. Так, темное покрытие может быть контрастом для светлых стен дома, а на светлой поверхности лучше видны мелкие детали.

Плоские крышные системы

Если дизайн дома выполнен в стиле хай-тек, минимализм, итальянском стиле и современном модерне, то плоская крыша будет как нельзя кстати. Возросшая популярность таких конструкций связана с появлением современных высокоэффективных материалов, которые обеспечивают хорошую тепло- и гидроизоляцию постройки. Такая крыша имеет следующие преимущества:

• Можно обустроить эксплуатируемую кровлю, что позволит вам получить террасу с живописным видом на окружающую местность, место для отдыха, занятий спортом или зимний сад.
• На эксплуатируемой кровле можно установить технологическое оборудование, например, антенны, солнечные батареи, ветрогенераторы, накопители воды и т.п.
• Такую конструкцию просто обслуживать.
• Еще одним плюсом является простота и быстрота монтажа.

К недостаткам можно отнести необходимость регулярного обслуживания и потребность в тщательной гидро- и теплоизоляции.

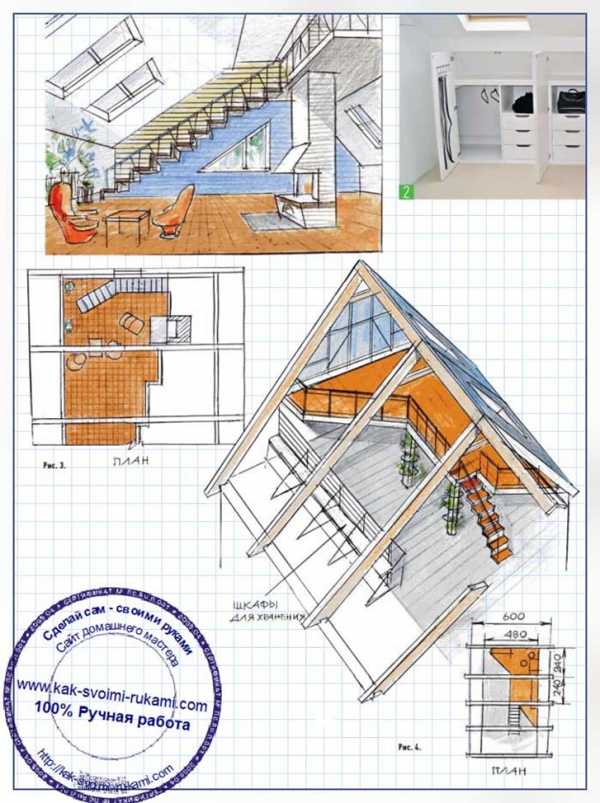

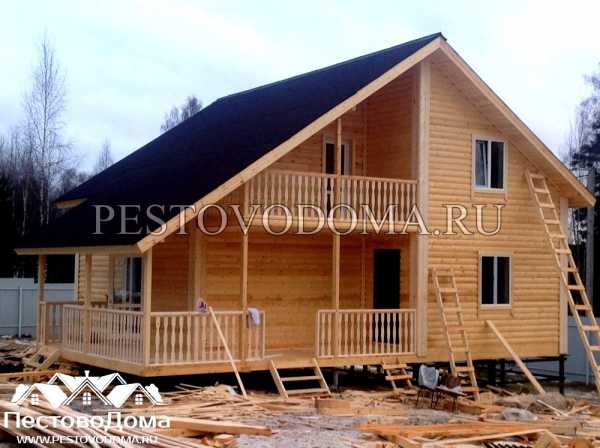

Мансардная

Для частных домов чаще всего делают мансардную крышу, поскольку это позволяет существенно расширить полезную площадь и сэкономить на материале стен. Более того, дизайн такой крышной системы может быть самым разнообразным за счет использования мансардных и слуховых окон. Среди преимуществ стоит назвать такое:

• Стоимость жилой площади удешевляется вдвое.
• Нет необходимости возводить второй полноценный этаж.
• Теплая мансарда обеспечивает дополнительную теплоизоляцию дома в целом.
• Многочисленные фото подтверждают, что дом с такой крышей смотрится очень красиво и гармонично.
• В так называемых «мертвых» зонах под скатами можно обустроить дополнительные места хранения.
• Хорошее естественное освещение жилого помещения за счет мансардных окон.

К минусам можно отнести то, что цена такой конструкции на 30 % выше, чем стоимость  обычной двускатной системы. Также мансарда нуждается в тщательной тепло-, звуко- и гидроизоляции. Особые требования предъявляются к вентиляции подкровельного пространства, чтобы избежать  образования конденсата и преждевременного разрушения конструкций из-за сырости.

Важно! Мансарду можно обустроить в уже обжитом доме при выполнении капремонта крыши, но при этом нужно оценить несущую способность стен и фундамента постройки.

Односкатная

Такая крыша выполняется в виде плоскости с наклоном, которая опирается на внешние несущие стены разной высоты. Эта конструкция довольно простая и не очень красивая, поэтому чаще делается над хозяйственными постройками. Более того, если делать такую систему над домом с большой площадью, то для эффективного отведения осадков с кровли необходимо увеличить уклон, а это станет причиной повышения парусности конструкции.

К плюсам можно отнести:

• экономичность, поскольку для монтажа понадобится минимум материалов;
• простоту расчетов и монтажа;
• малый вес системы, что идеально подходит для построек на облегченных основаниях;
• хорошую ремонтопригодность и безопасность передвижения по поверхности.

Среди минусов стоит назвать сложности с обустройством теплоизоляции и малые габариты чердачного помещения, что не позволяет использовать его в качестве мансарды.

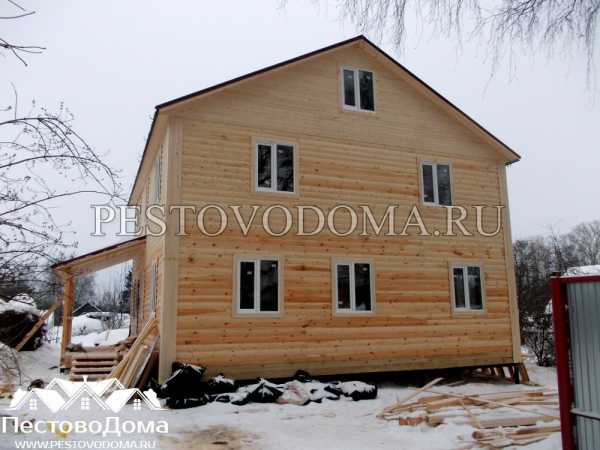

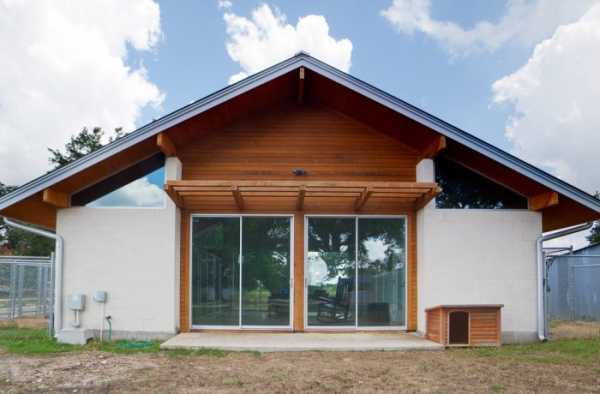

Двускатная

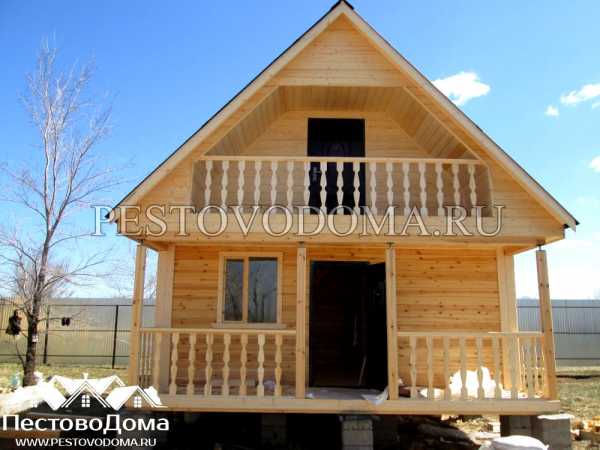

Такие системы еще называют щипцовыми. Это самый простой вариант скатных конструкций. Несмотря на простоту, дизайн такой крыши довольно привлекательный и позволяет разнообразить образ двухэтажной жилой постройки. К положительным моментам можно отнести такое:

• Внушительная площадь чердачного пространства дает возможность обустроить места хранения, установить технологическое оборудование или сделать мансардный этаж.
• За счет чердака повышается теплоизоляция дома.
• Отведение осадочных вод происходит максимально эффективно.
• Простота монтажа.
• Приемлемая цена.

К минусам можно отнести то, что с повышением площади дома и площадь кровли значительно увеличивается. Также важно учитывать минимально допустимый угол наклона скатов для разных кровельных материалов.

Совет: значительно разнообразить образ дома с двускатной крышей можно за счет использования разного угла скатов и оригинальной отделки фронтонов.

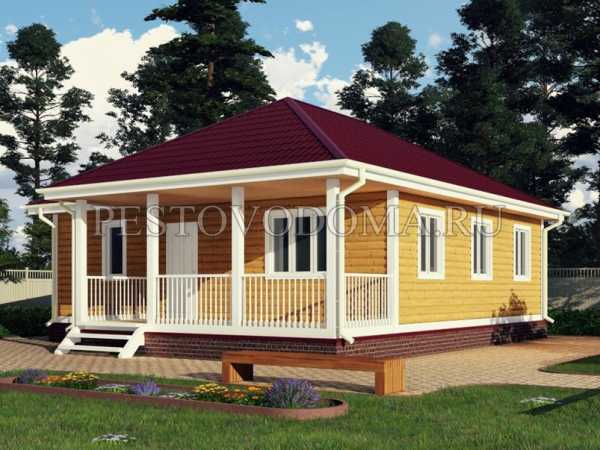

Вальмовая

Такую систему относят к категории четырехскатных. Она отличается от двухскатной тем, что вместо фронтонов в ней выполняются скаты треугольной формы, называемые вальмами. В результате такая конструкция лучше противостоит ветровым нагрузкам и надежно защищает стены от осадков за счет значительных карнизных свесов по периметру всей постройки. Однако у таких систем существенно усложняется структура стропильной системы, а чердачное пространство уменьшается.

Разновидностями вальмовых крыш считаются полувальмовые и шатровые конструкции. В первом случае за счет укороченных вальмовых скатов мы можем увеличить чердачное пространство и обустроить в фронтонах под вальмами полноценные окна. У шатровой крыши все треугольные скаты сходятся в одной точке.

mystroiteli1.ru

Мансардная крыша своими руками

Мансардной является крыша с обустроенным жилым помещением. Она бывает различной формы. Как правило, мансарду обустраивают под двускатной крышей. Мансардная крыша, обустроенная своими руками, дает возможность увеличения общей жилой площади за минимальные финансовые затраты. Наиболее оптимальной для извлечения максимальной полезной жилой площади является крыша с ломаной линией ската. Технология монтажа такой крыши не особо сложная.

Необходимые материалы и инструменты

Для соблюдения правил безопасности следует выполнять строительство кровли и стропильной системы с применением экологичных и пожаробезопасных материалов. Материалы, изготовленные из дерева необходимо обрабатывать огнезащитными средствами.

При строительстве стропильной системы дома потребуются:

• брус из дерева с сечением 50×100 миллиметров;
• необрезанная доска;
• доска размером 150×50 миллиметров;
• проволока, диаметр которой 3-4 миллиметра;
• саморезы, гвозди и иные крепежные элементы;
• рулетка;
• отвес;
• уровень;
• молотки;
• топоры;
• ножовки;
• острые плотницкие ножи.

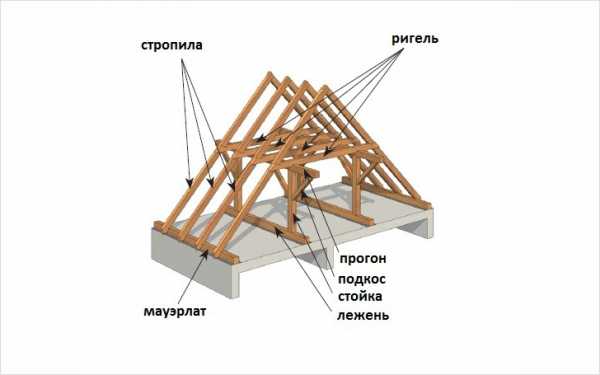

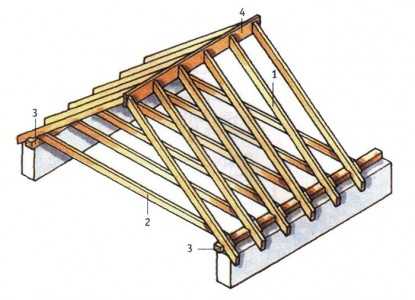

Технология строительства мансардной крыши весьма похожа на процесс возведения стандартной двускатной крыши вплоть до названий элементов, который составляют ее каркас. Таковыми являются:

1. Балки перекрытия – это доски, которые образуют пол мансардной крыши и потолок этажа снизу.
2. Мауэрлат – это опорный брус, который нагрузку от стропил к стенам строения.
3. Прогоны, которые представляют собой горизонтальные опоры для стропил;
4. Стойки – это вертикальные опоры, которые поддерживают стропильную систему.
5. Стропила, представляющие собой доски, которые образуют основной контур кровли.
6. Ригеля – горизонтальные поперечные элементы, которые стягивают между собой скаты крыши, по-другому они называются затяжками.
7. Подвеска либо подвесная стойка, посредством которой поддерживаются затяжки, и нагрузка перераспределяется между стропилами.
8. Кобылки – это доски, которые закрепляются по оси нижней части стропил, образовывая свес крыши.
9. Обрешетка – это листы или доски фанеры, поверх которых укладывается кровельное покрытие, и с помощью которых нагрузка передается на стропильную систему.

Виды мансардных крыш

Процесс возведения мансардной крыши начинается с проектирования. Выбирается наиболее подходящий вид крыши мансарды. Для мансарды применяют обычные или односкатные либо двухскатные крыши. Также внешний вид кровли зависит от применяемых материалов и конструктивных особенностей кровли.

В соответствии с конструктивными особенностями здания для строительства мансарды предусмотрены следующие стандартные виды:

Двускатная крыша для одноуровневой мансарды

Это стандартная двускатная крыша для обустройства мансарды. При строительстве и проектировании не бывает особых сложностей благодаря простоте расчетов и соответствующих работ.

У такой крыши есть некоторые недостатки: низкие потолки и маленькое внутреннее помещение.

Двускатная ломаная крыша для одноуровневой мансарды

В конструкции крыши данного вида используются четыре скатные плоскости, располагающиеся под разными углами. Процесс проектирования и возведения такой кровли немного сложнее, однако, неоспоримое преимущество такого вида состоит в образовании полноразмерной  мансарды.

Одноуровневая мансардная крыша с выносными консолями

Здесь конструкция сложнее по сравнению с предыдущей. Но сложности в возведении и проектировании возмещаются  просторным помещением, а также полноценными окнами. Конструктивная особенность такого вида заключается в ее выдвижении за пределы дома с одной стороны. Крыша такой конструкции больше схожа с односкатным видом кровли.

Двухуровневая мансардная крыша со смешанным типом опирания

Такой вид крыши является самым сложным в плане проектирования и возведения. Проектирование подобных крыш осуществляется в комплексе с проектированием дома, так как здесь имеет место разноуровневое размещение комнат.

Расчет размеров мансардной крыши

Наиважнейшее условие правильного устройства мансардной крыши – это высота потолков, которая должна быть как минимум 2,5 метра.

Для достижения такой высоты необходимо, чтобы линия излома крыши  находилась на высоте минимум 2,8 метра, учитывая при этом внутреннюю обшивку мансарды и толщину слоя утеплителя, а также толщину чистовых полов.

До приобретения материалов и началом строительства кровли требуется начертить подробный чертеж, в котором нужно отметить габаритные размеры дома, высоту мансарды и линию скатов.

Технология возведения ломанной мансардной крыши

Рассмотрим технологию возведения наиболее распространенного и несложного вида мансардной крыши.

1. Первым делом по периметру дома устанавливается мауэрлат. В строениях из дерева им служит бревно либо верхний брус. В строениях из камня, кирпича или блока брус мауэрлата крепится на анкера или шпильки, которые закрепляют в стены при укладке на расстоянии максимум двух метров. Мауэрлат выравнивается по внутренней плоскости стены, а стена, оставшаяся снаружи, в дальнейшем закладывается при помощи декоративной  кладки. Сечение  бруса мауэрлата из сухой хвойной древесины составляет 100 или 150 миллиметров. Брус отпиливается нужной длины, при необходимости выпрямляются анкерные шпильки, брус кладется поверх них, постукивая слегка молотком. На брусе от шпилек образуются вмятины, по которым высверливается отверстие нужного диаметра. Разметку бруса также можно делать при помощи рулетки, но  при этом повышается вероятность допущения ошибки. На стены необходимо уложить рулонную гидроизоляцию. При этом можно применить в два слоя обычный рубероид. На шпильки надевается мауэрлат, и гайки затягиваются.

2. Для балок перекрытия обычно применяют брус хвойной породы, сечение которого ровняется 100×200 миллиметров. Балки перекрытий укладываются или поверх мауэрлата, выходя за плоскость стен на 0,3-0,5 метра, или в предназначенные специально для этого карманы в кладке.
   В случае укладки балок поверх мауэрлата балки закрепляются при помощи саморезов и уголков. Для получения ровный перекрытий балки необходимо класть в строгой последовательности: кладутся крайние по уровню, затем по ним, натянув шнурку, выравниваются промежуточные. Балки перекрытия обычно имеют шаг от 50 до 100 сантиметров, наиболее оптимальным является шаг в 60 сантиметров, который позволяет укладывать без подрезки плиты утеплителя. Чтобы выровнять высоту балки подтесываются или применяются подкладки из доски. В случае, когда балки укладываются в специальные карманы кладки, концы балок требуется обработать обмазочной гидроизоляцией и обернуть рубероидом. Их выравнивание выполняется аналогичным образом.
3. Далее на крайних балках перекрытий нужно устанавливить стойки, выполненные из бруса размером 10×15 сантиметров. Высота и линия установки стоек определяется по предварительно сделанному чертежу. Выравниваются стойки с помощью отвеса и уровня и временно закрепляются в перпендикулярных направлениях укосинами – вдоль и поперек оси крыши. Это позволяет устанавливать стойки, избегая отклонений в какую-либо сторону. Изготавливаются укосины из любой доски и прибиваются на гвозди. Затем натягивается шнурка между крайними стоками и по ней выставляются оставшиеся стойки на каждую балку, то есть с шагом, который равен шагу балок перекрытий. Стойки закрепляются подобно крайним. Таким образом, должны образоваться два параллельных друг другу ряда стоек одной и той же высоты.
4. На следующем этапе укладываются стойки и закрепляются прогоны из доски размером 5×15 сантиметров. При помощи саморезов прогоны закрепляются на гвозди, длинной 15 сантиметров, и на уголки. На прогоны узкой стороной вниз кладутся ригеля из доски размером 20×5 сантиметров. Чтобы исключить прогиб и увеличить надежность во время монтажа вполне достаточно такого сечения доски, так как во время использования на ригеля не будет оказываться нагрузка. При установке под ригели ставятся временные опоры из досок толщиной не менее 25 миллиметров. Ригеля временно скрепляются сверху одной или двумя досками, пока не будут установлены стропила. Доски следует располагать не посередине затяжки, а отступая приблизительно 30 сантиметров.
   Установив стойки, прогоны и ригели должна получиться жесткая конструкция, которая ограничивает внутренние помещения мансардной крыши. В целях увеличения ее прочности она закрепляется схватками и подкосами.
5.  Далее устанавливаются нижние стропила, изготовленные из доски размером 5×15 сантиметров. В первую очередь изготавливается шаблон из доски размером 25×150 миллиметров. Доска нужного размера прикладывается к верхнему прогону, прямо на доске рисуется и выпиливается форма запила. В местах установки стропил к прогону прикладывается шаблон, и в случае, если он во всех местах совпадает, верхняя часть стропил выполняется в соответствии с шаблоном. Нижняя часть, которая рядом с балками перекрытия опирается на мауэрлат, вырезается каждый раз по месту. Стропила крепят на гвозди при помощи саморезов и уголков.
6. Для того, чтобы выполнить верхние стропила размечается центр крыши при помощи временной стойки, которую необходимо прибить к крайней затяжке с торца крыши и к мауэрлату так, чтобы край доски проходил вдоль центральной линии крыши. Стропила выравниваются по этому краю. Затем из доски размеров 25×150 миллиметров готовится шаблон, приложив его на нужном уровне к краю установленной доски и к прогону, на который опираются стропила снизу. Размечаются нижний и верхний запилы, и выпиливается шаблон. Шаблон поочередно прикладывается к обеим сторонам кровли, чтобы проверить точность размеченного центра. В случае параллельного выполнения ряда стоек проблем при установке верхних стропил не должно возникнуть, так как у них всех будет одинаковый размер.
7. В соответствии с шаблоном выполняются стропильные ноги в необходимом количестве. Стропила устанавливаются на прогоны, соединяясь в верхней части при помощи металлических накладных пластин  либо на саморезы с помощью обрезков доски. Стропила упираются в прогон на запилы и закрепляются на уголки. Для того, чтобы стропила прямо стояли, они закрепляются при помощи подкосов, которые установлены нижним концом на затяжки. Все стропила ставятся таким образом. Крепятся подвесные стойки, то есть отрезки доски размером 25×150 миллиметров. Верхний край доски закрепляется в месте соединения стропил, а нижний крепится к затяжке.
8. Под нижние стропила ставятся подкосы из доски размером 5×15 сантиметров, уперев их в балку перекрытия нижним косым срезом и закрепив на уголки, верхний край крепится к стропильной ноге сбоку, прибивается 1-2 гвоздя, затем сверлится отверстие  и закрепляется на шпильку или болт. Установив нижние подкосы, можно убрать все временно установленные стойки и подпорки.
9. Зашиваются фронтоны, оставив проемы для дверей и окон. В том случае, если балки перекрытий укладываются в карманах стен, то на стропила снизу крепятся кобылки. Кобылки представляют собой доски, которые, образуя свес крыши, продолжают линию стропил. В случае укладки перекрытий поверх мауэрлата нет необходимости в кобылках, так как балки уже выступают на нужное расстояние.
10.  На завершающем этапе крепится обрешетка в соответствии с типом кровельного покрытия – разреженная либо сплошная. На обрешетку кладется гидроизоляция. Далее приступают к работе по монтажу покрытия крыши, например, покрытию крыши профнастилом.Ломаная мансардная крыша, как правило, не требует утепления. Обычно утепляются только потолок и стены мансардного помещения. Воздушным пространством, которое образуется под стропилами, обеспечивается проветривание помещения, уменьшается нагрев помещений мансардной крыши летом и обеспечивается теплоизоляция зимой. Исходя из этого, важно оставлять вентиляционные окна в верхней части кровли, а также над перекрытиями мансардного этажа при зашивке фронтонов.


    Практические советы

    1. Стропила имеют минимальную толщину в 25 сантиметров.
    2. Между изоляцией и слоем кровли следует оставить место для вентиляции, чтобы там циркулировал воздух.
    3. Внутреннюю часть крыши рекомендуется оборудовать пароизоляцией, чтобы избежать появления конденсата.
    4. Чтобы внутри помещения не было слышно шума дождя, при желании можно проложить слой звукоизоляции.

normdom.ru

Проекты одноэтажных и двухэтажных домов с двускатной крышей

При возведении крыши для дома многим людям часто приходится сталкиваться с проблемой выбора наиболее подходящей формы. Причина очень проста – современные технологии позволяют  обустроить кровлю не только с любой сложностью конструкции, но и в максимально короткие сроки. Выбирая ту или иную конструкцию, следует отталкиваться сразу от целого ряда определённых факторов: её долговечность и надёжность, а также умение препятствовать проникновению осадков во внутренние помещения жилища. В некоторой степени на эти показатели влияет и форма самой крыши.

Стоит отметить, что кровельные конструкции, отличающиеся особой сложностью формы, ещё не обязательно будут обладать высокими показателями прочности. Даже использование высококачественных материалов не может являться гарантией того, что в местах стыков кровля не начнёт постепенно протекать. Помимо всего прочего, крыша с множеством рёбер и стыков по своей стоимости обойдётся намного дороже, нежели кровля более простой формы.

Исходя из всего вышесказанного, оптимальным вариантом при строительстве дома станет возведение двускатной крыши, которая за счёт своей лёгкой и привычной конструкции, не вызывает во время монтажа различных трудностей.

Содержание материала

Преимущества домов с двускатной крышей

Двускатная крыша представляет по своей конструкции две наклонные поверхности, которые ориентированы вдоль длинных сторон дома, тем самым образуя вверху конек. Конструкция с двух сторон ограничивается при помощи треугольных стен, называющихся щипцами или фронтонами.

Такой вид кровли прекрасно сочетается с любым домом прямоугольной формы. Среди её основных преимуществ стоит выделить следующие:

• качественная вентиляция чердака;
• простая и лёгкая конструкция стропильной системы;
• высокий уровень прочности, который позволяет покрыть крышу практически любым кровельным материалом;
• большой угол наклона скатов, который препятствует скапливанию осадков на поверхности крыши.

Монтаж кровельной конструкции

Из-за того, что дачные дома обладают, в основном, очень простой архитектурой, двускатный тип становится наилучшим вариантом обустройства крыши. Примечательной особенностью является то, что возведение такой крыши вы можете осуществить полностью своими силами.

Основные этапы обустройства двускатной кровли:

1. Монтаж стропильной системы и монтаж несущих балок.
2. Укладка слоёв гидро- и пароизоляции, утеплителя, монтаж вентиляции.
3. Укладка кровельного покрытия.

При строительстве двускатной крыши можно применять множество различных, бюджетных материалов: брус, обрезную доску, металлические каркасы и т.д. Все вышеуказанные моменты добавляют ещё больше преимуществ такому типу конструкций.

На этом видео можете посмотреть процесс монтажа двускатной крыши из металлочерепицы

Проекты двухэтажных домов с двускатной крышей

Если вам необходимо надежное жильё, в котором свободно может разместиться семья из 4-5 человек, идеальным решением станет проект двухэтажного дома с двускатной крышей. Придать фасаду здания больше индивидуальности можно за счёт окон больших размеров, современной отделки и ещё нескольких небольших окон, расположенных на одном из ската крыши.

Объединив гостиную с кухней и столовой, вы получите вполне современный и эргономичный вариант планировки. Зрительно разделить эти три зоны друг от друга и при этом не нарушить единство пространства можно при помощи перегородок и камина. Рядом с кухней рекомендуется обустроить кладовую – тогда все вещи, необходимые хозяйке во время хлопот по дому, будут располагаться в удобной близости.

Отличным решением станет встроенный гараж, из которого идут сразу два выхода – один в холл, другой в хозяйственное помещение с дверью в сад.

Отделить зону гостиной, расположенную на первом этаже, от холла можно при помощи обустройства небольшой дополнительной комнаты (к примеру, рабочий кабинет, функциональный коридор или санузел с душем).

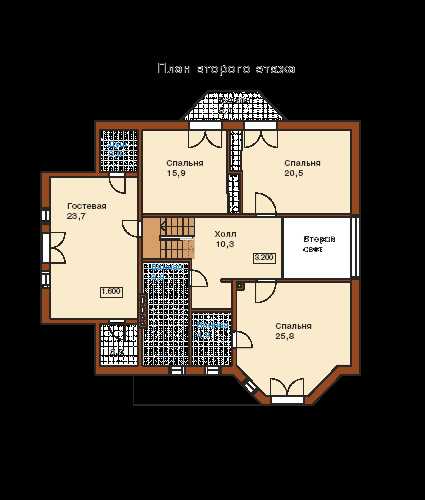

На втором этаже традиционно располагают спальную зону и несколько дополнительных помещений. В этом случае идеальным решением станет обустройство трёх спален и общей ванной комнаты больших размеров, где также находится душ и джакузи.

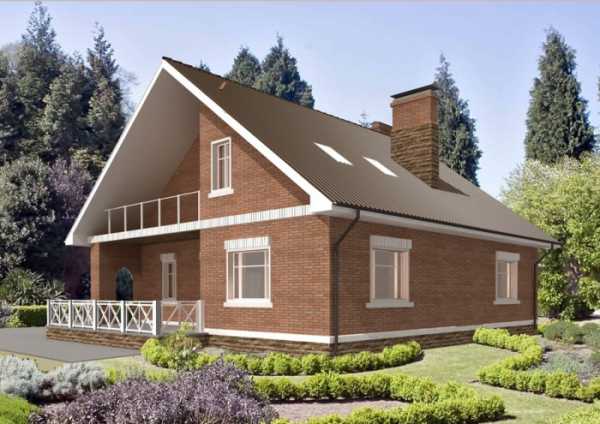

Проект дома с двускатной крышей и мансардой

Если вам необходима более удобная и функциональная планировка, можно воспользоваться проектом двухэтажного дома с двускатной крышей и мансардой. Основную часть первого этажа занимают кухня-столовая, гостиная и просторный холл. На следующем этаже обустраивают большую ванную комнату и три спальни (для родителей и детей).

Если вам необходимо, чтобы дом обладал небольшим весом, то при его строительстве следует использовать сэндвич-панели. Помимо того, что вы сможете за счёт этого сэкономить на возведении лёгкого и, соответственно, недорого фундамента, вам не придётся переплачивать за использование какой-то сложной строительной техники при монтаже конструкции жилья. При соединении структуры сборного дома применяют болты, а стены фиксируют при помощи креплений.

Сборный дом из сэндвич-панелей с двускатной крышей можно собирать и разбирать до 6 раз, эксплуатируя его порядка 15 лет.

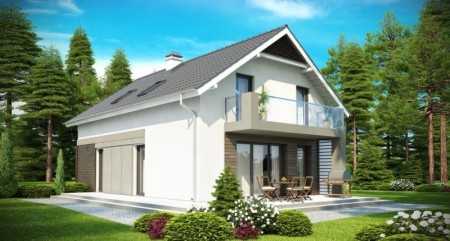

Проект дома с двускатной крышей и балконом

В том случае, если вам требуется недорогое и простое жильё, можно отдать предпочтение дому с двускатной крышей, возведённому из блоков. Экономия при строительстве и во время эксплуатации достигается за счёт простоты всей конструкции. Чтобы фасад дома выглядел более современным, при его отделке рекомендуется использовать декоративную штукатурку светлых оттенков, которая ещё больше подчеркнет главную отличительную черту проекта – наличие балкона одной из спален на чердаке, одновременно выступающего в качестве карниза для главного входа.

Интерьер дома отличается особой простотой и функциональностью. Рядом с холлом, откуда ведёт лестница на чердак, располагается гардеробная. Планировка всего дома включает в себя несколько основных зон: обеденную зону, для отдыха и хозяйственную. Здесь же располагаются кухня, гостиная, кладовая (которая для большей практичности обустроена прямо на кухне) и уборная.

Туалет располагается на первом этаже, в подсобном помещении. На чердаке находятся гардеробная, ванная комната больших размеров, а также три спальни, в самой большой из которых имеется свой балкон.
