Как сделать оригинальную крышу над эркером. Проекты, эскизы, варианты стропильных систем, схемы и фото кровли домов и коттеджей с эркером. Дом с эркером, проекты домов с эркером, дизайн эркера

Эркеры – это выступающие за поверхность наружной стены элементы здания, которые не находится в контакте с землей. Эркером часто называют выступающие из стены элементы первого этажа, но это не согласуется с терминологией архитектуры. Что такое эркер? Он должен быть на этаже, устанавливают его в основном на железобетонной плите.

Эркеры – разновидности и типы, варианты использования

Изобретенный в целях расширения интерьера там, где это не может быть достигнуто другим путем, сегодня эркер выполняет эстетическую функцию и влияет на функциональность дома. Он модифицирует дом, визуально увеличивает и делает более светлым интерьер, может подчеркнуть и расширить привлекательный вид из окна, а также предоставит полезную площадь, чтобы наслаждаться пейзажем. Эркер имеет много разновидностей и типов.

По формам он различается на:

  • прямоугольный,
  • многоугольный,
  • круглый.

Он может иметь окно, частично или полностью остекленные стены. Эркерные окна являются способом ввести больше света в интерьер. Эркер с окнами по боками и сплошными стенами в центральной части является очень интересным вариантом, который позволяет отделить внутреннюю часть комнаты от любопытных взглядов – таким образом можно осветить комнату, и в то же время, любопытные взгляды соседей будут направлены не в помещение, а вскользь выступ.

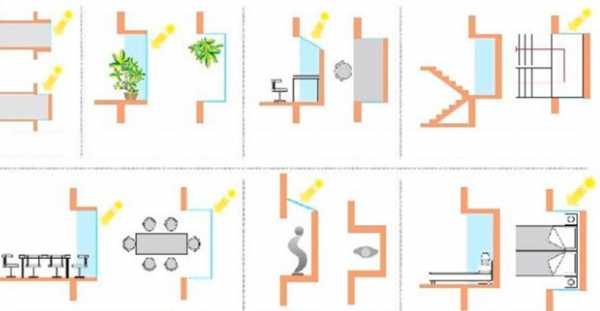

Как можно использовать эркер?

В зависимости от размера и наличия оконных проемов этот конструктивный элемент может играть различные роли. Как правило, он позволяет отделить и обособить пространства внутри помещения. Он может быть:

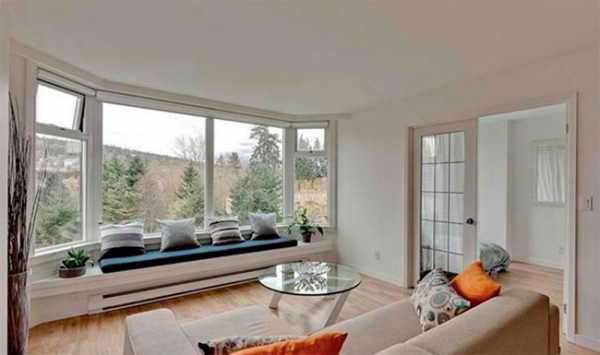

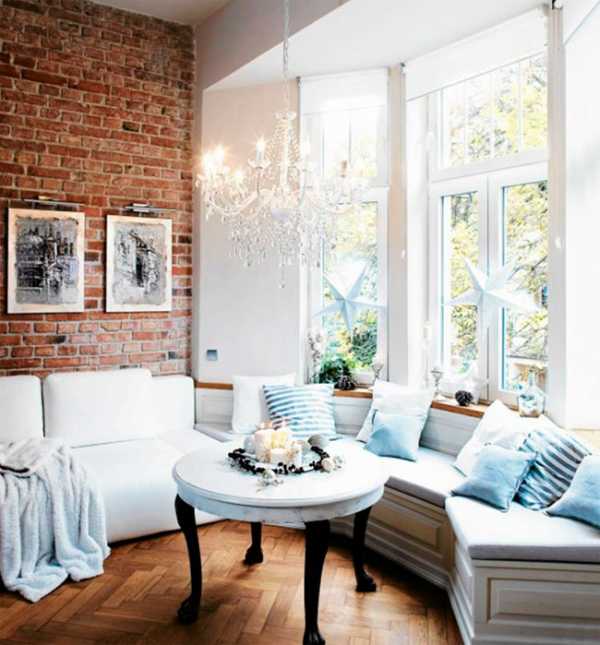

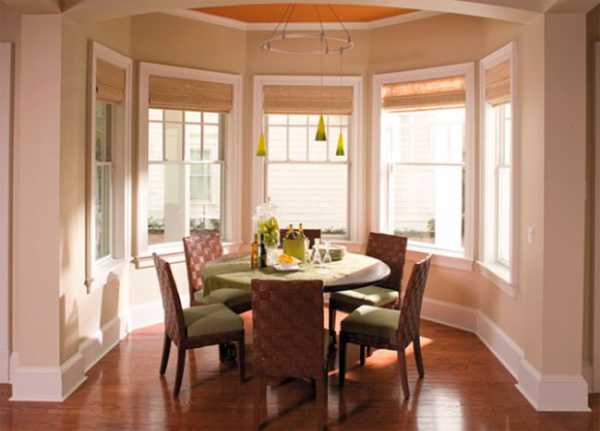

  • гостиная с эркером – он может использоваться в качестве небольшой зоны отдыха;

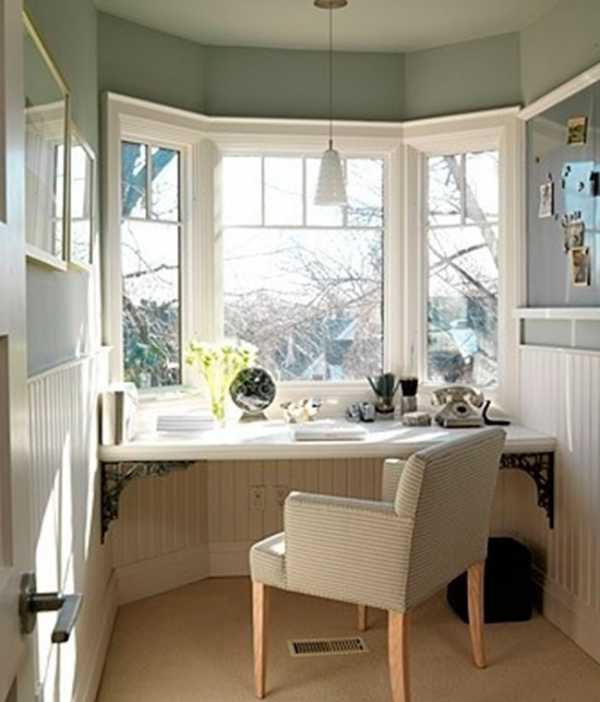

  • местом для письменного стола;
  • небольшой столовой со столом;
  • рабочей или обеденной зоной в дизайне кухни с эркером;
  • если же окон он не имеет, то может стать полезным для обустройства шкафа или гардероба, хранения различных предметов;
  • может стать местом для выставки, например, вашей коллекции;
  • оранжереей;
  • вы также можете установить в нем кровать.






Дизайн эркера и его эстетическая ценность

Эркер как эстетический элемент является очень полезным инструментом для архитектора.

  • Во-первых – он создает выпуклость на стене, диверсифицируя плоский и иногда скучный фасад.
  • Во-вторых – он создает интересные эффекты в доме, удивительные ступенчатые стены, игру света.

Эркер может иметь множество архитектурных форм и разновидностей.

Этот архитектурный элемент был создан много веков назад, когда необходимо было увеличить размер комнаты, выдвинув ее переднюю часть вперед при помощи поддерживающих колонн и опор. Он сохранился до сегодняшнего дня больше как декоративная деталь, чем функциональный элемент. Но это не значит, что он не может выполнять важные функции в архитектуре дома. Рассмотрим эти функции подробнее.

Увеличение поверхности комнаты. Эркер может успешно заменить недостающий метраж в интерьере. Чаще всего в нем могут быть расположены лестницы в небольших домах, где трудно их поместить другим способом. Такие лестницы занимают меньше места в коридоре. Кроме того, вы можете использовать эркер в комнате, создавая место для отдыха или работы.


Эркер позволяет создать оригинальное внутреннее освещение. Эффект очень отличается от традиционных решений с окном. Свет падает не только от направления, перпендикулярного стене, но и со стороны или сверху. В зависимости от расположения по отношению к сторонам света, его можно использовать в различное время светового дня. Например, свет в верхней части окна южной экспозиции будет двигаться на полу комнаты, с указанием времени суток, как истинные солнечные часы.

Конструкция и материалы

Эркер должен иметь прочную основу. В домах, построенных традиционным методом (с монолитной плитой) его ставят на железобетонной плите. Это просто выполнить, так как при этом обеспечиваются хорошие связи с остальной частью конструкции дома (потолок, стены). Иногда используются кронштейны, изготовленные из стали или деревянных балок. Это решение является проблематичным из-за необходимости глубокого закрепления балок на потолке или использования дополнительной защиты от провисания, а также в этом случае возможны тепловые мосты.

Отвод воды и водостоки

Эркер представляет собой миниатюрный элемент в масштабе стены здания, поэтому сконструированный с обычной дренажной системой – с желобами и водостоками, выглядит не очень хорошо. Большая система водостоков выглядит ужасно. Поэтому в этом случае используют нестандартные решения, более изящные, например, трубы меньшего сечения или скрытые трубы. Это означает, что придется понести несколько более высокие затраты, но эффект будет несравненно лучше.

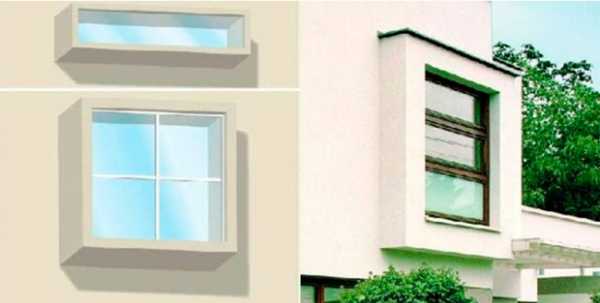

Ложные эркер в современных домах встречается часто и, как правило, выглядит в виде выступающих трех стен с основанием на земле: две диагональные и одна параллельная к фасаду.


Инструкция

В зависимости от проекта эркеры размещаются по всей высоте здания или на один, несколько этажей. В строительной практике встречаются три типа эркеров – настенные, угловые внутренние и наружные эркеры, имеющие форму треугольника, прямоугольника, полукруга, трапеции или многогранника. Эркер может возводиться одновременно с домом, либо пристраиваться к уже готовому дому. В последнем случае вам придется начинать с фундамента. Рекомендуется делать ленточный фундамент, как более прочный и надёжный, где в качестве арматуры можно использовать уголки, трубы и даже каркасы от кресел. Вполне естественно возводить эркер из того же материала, что и стены дома.

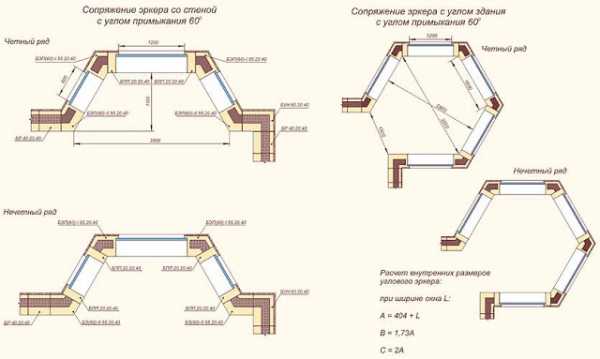

При кирпичном варианте эркера сложной конфигурации обязательно предусмотрите изготовление специального шаблона для придания кирпичу нужной формы. Чтобы ваша кладка была более прочной, можете использовать сварную сетку примерно через каждые пять рядов кирпича.

При установке надоконных перемычек обязательно пользуйтесь уровнем. Поскольку готовых перекрытий для эркера нужной формы вы можете не найти, сделайте их сами методом заливки. Для этого установите двутавровые балки, один край которых обоприте на свежую кладку, а другой – на стену дома.

После этого сделайте опалубку из старых досок с постеленной внутри полиэтиленовой плёнкой, а в качестве арматуры используйте кладочную 3-мм сетку с ячейками 50х50 мм. После заливки перекрытия нужно подождать примерно неделю, чтобы бетон «схватился» и затем можно продолжать кладку кирпича.

Если ваш дом двухэтажный, то второе перекрытие делать необязательно. Достаточно установить стропильную балку будущей крыши. Во избежание теплопотерь залитые полы лучше утеплить пенополистеролом.

Остекление эркеров производится в соответствии с их предназначением. Жилые комнаты в эркерах остекляются до половины. Это связано с тем, чтобы не допустить лишних потерь тепла. Эркер ы, застеклённые по всей площади, создаются, как правило, в домах летнего типа, либо там, где эркер является шахтой для лифта.

Многие современные семьи просто мечтают о загородном доме или коттедже

meparhia.ru

Как сделать оригинальную крышу над эркером. Проекты, эскизы, варианты стропильных систем, схемы и фото кровли домов и коттеджей с эркером

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве. Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции. Что же представляет собой эркер? Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому балкону с капитальными стенами, как у основного здания. Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный. Дополненный остекленным выступом дом снаружи выглядит оригинально. Внутреннее оформление также не разочаровывает: интересная планировка комнаты, к тому же помещение будет более светлым благодаря панорамным окнам. За счет эркера увеличивается полезная площадь, которую используют в качестве кабинета, зоны отдыха, оранжереи или столовой. Самым трудным в возведении такой архитектурной формы является проектирование и монтаж крыши, чаще всего имеющей сложную конфигурацию.

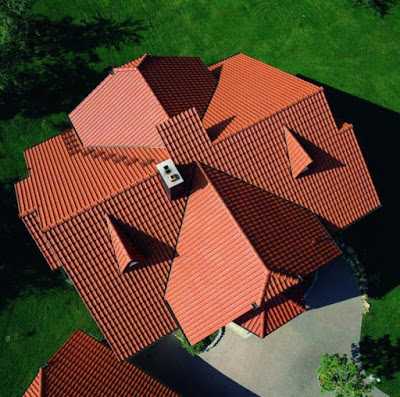

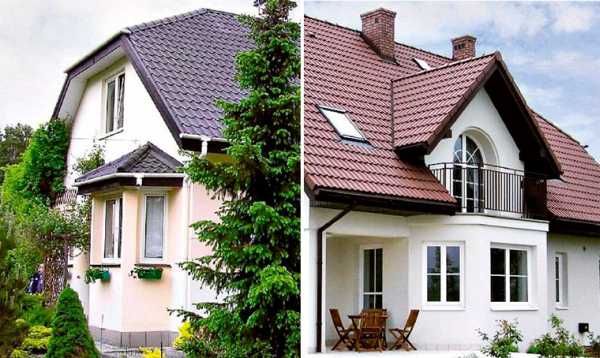

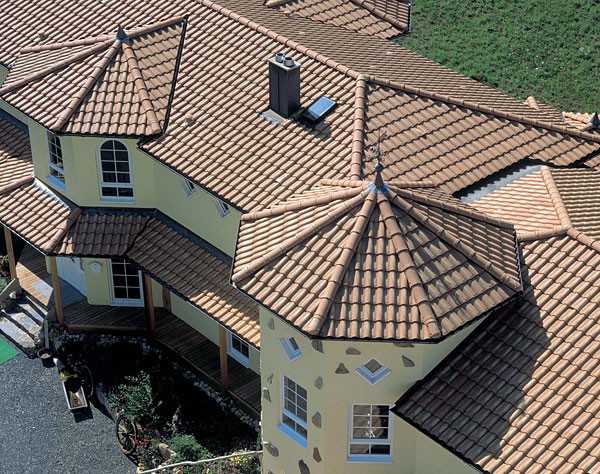

Устройство крыши Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль. Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону. Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной. Форма эркера может быть: закругленная; прямоугольная; многогранная.

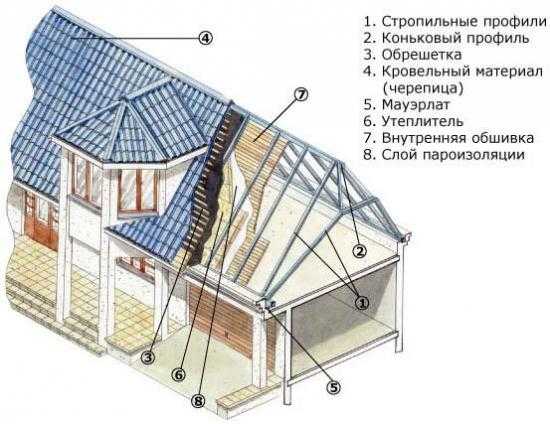

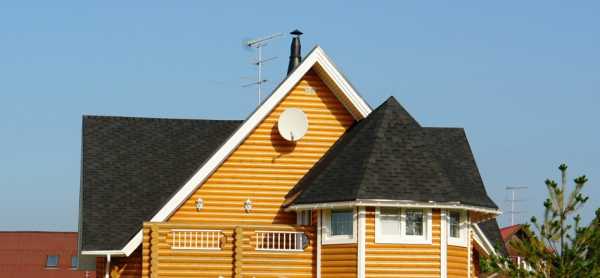

Крыша строится в соответствии с формой эркера. Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов. Возведение крыши Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку. Существует два конструктивных варианта: самостоятельная крыша эркера; объединенная с основной кровлей дома. Армированный пояс Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур. Армированный пояс служит основанием для стропильной системы – создает опору для балок, а также разгружает оконные перемычки, распределяет точечную нагрузку и усиливает всю конструкцию.

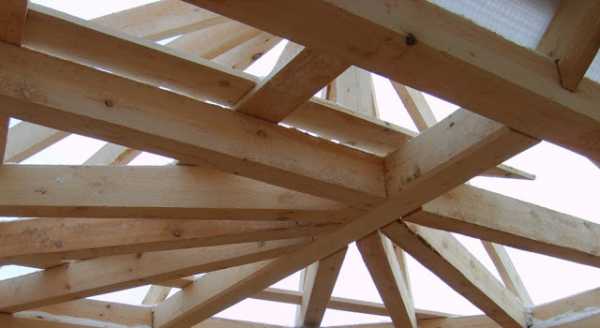

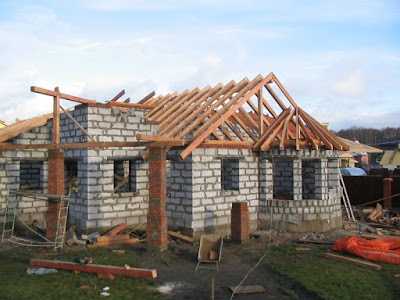

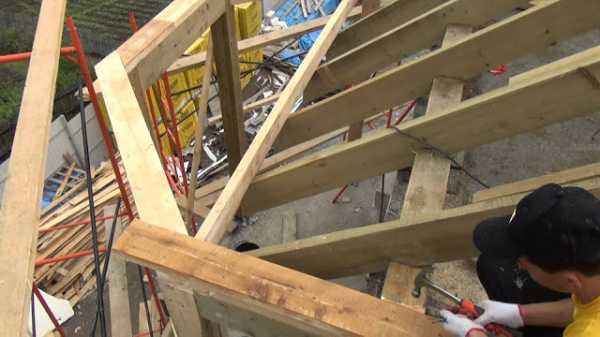

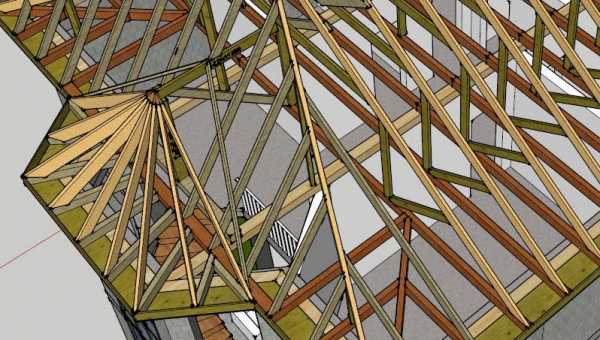

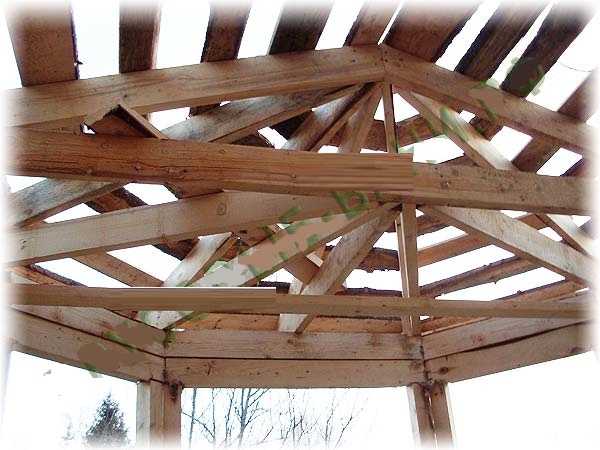

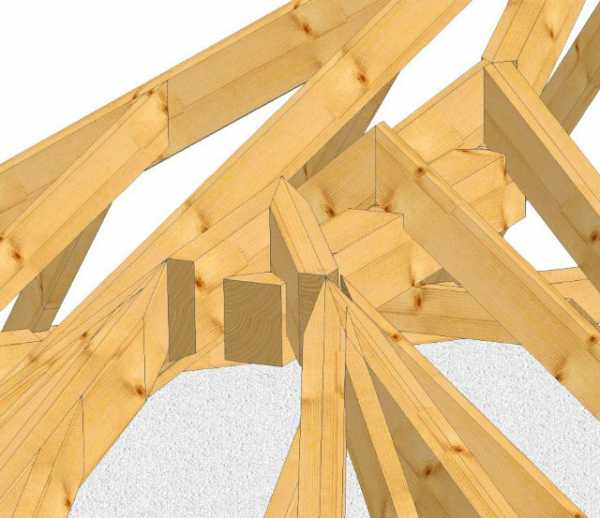

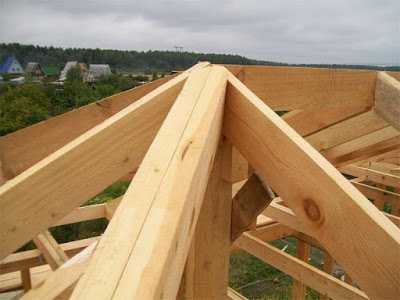

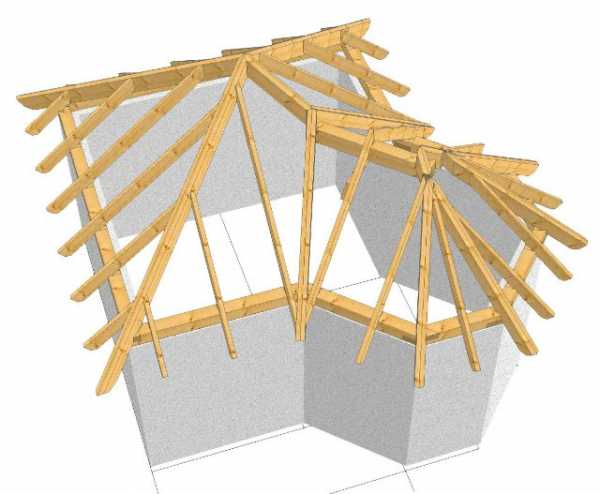

Стропильная система По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку. Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы. Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида. Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

 Обучающее видео по монтажу стропил эркера:

Обрешетка Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала. Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород. Кровельное покрытие Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома. Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания. Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная. К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.
Крайне важно уделить особое внимание гидроизоляции ендов. Ендовые планки используют двух видов: верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы; нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет накапливаться снег. Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков. Утеплитель и пароизоляция монтируются в последнюю очередь – работы проводятся внутри помещения. Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов. Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции. Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению. Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.
Решив построить дом, первым делом будущий домовладелец выбирает стиль дома. От этого зависит очень много: количество и тип строительных материалов, сложность и стоимость проекта, наконец, внешний вид дома и общее ощущение уюта. Ведь в доме предстоит жить семье, принимать там гостей, засыпать и просыпаться… И если нет уюта, если не понравился общий стиль, то как может дом стать по-настоящему родным, любимым, семейным очагом и норкой, куда приходишь в самые сложные моменты жизни?

Допустим, вы уже определились и выбрали стиль, в котором будете строить ваш будущий дом. Будет ли это постоянное место жительства или просто место, куда ваша семья планирует приезжать на выходные – это не влияет на ответственное отношение к строительству.

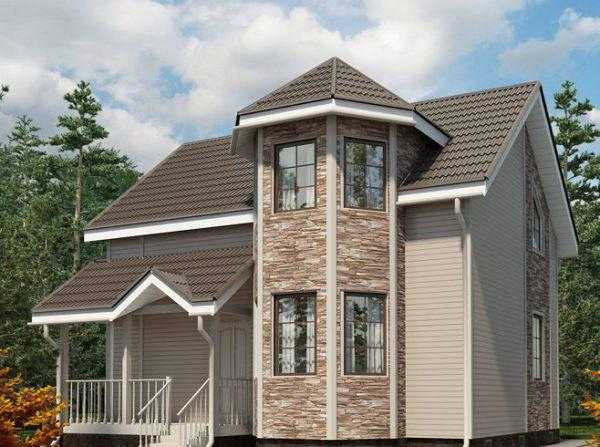

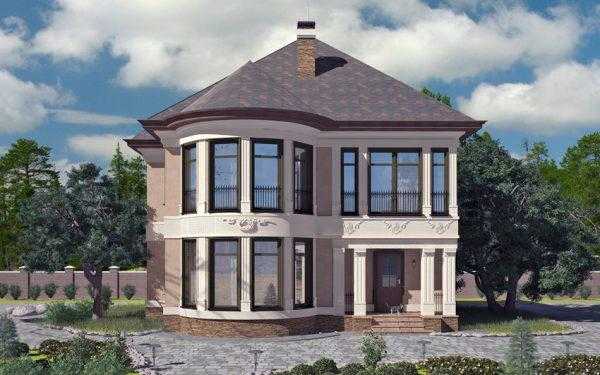

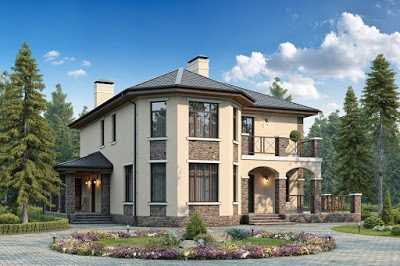

В последние годы всё популярнее становятся проекты домов с эркером. Устав от тесных хрущёвок с крошечными окнами, горожане тянутся к солнцу и простору. А что может быть лучше для этого, чем проекты домов с эркером? Фото проектов, демонстрируемые фирмами-застройщиками, доказывают это в полной мере.


Огромные, во всю стену, полукруглые ниши эркеров делают дом по-старинному торжественным и правильным. Не менее популярен и проект дома циркульным эркером – когда ниша не выдаётся полукругом в стене, а оформлена похожей на пристроенную башню, часто с конусным шатром сверху. Циркульные эркеры вполне уместны в проектах домов в стиле рококо, замковом или средневековом. Хотя никто не мешает выстроить циркульный эркер и в деревянном доме – будет что-то вроде старинного теремка.

Итак, что же такое эркер? Это выступающая часть дома, как правило, полукругом или призмой. Редко – похожая на башню. Как правило, эркер выстраивается во всю высоту этажа. Он не только внешне, но и фактически увеличивает площадь дома.


Главная задача эркера – то, что он максимально много впускает свет в помещение. Но это не единственный плюс. В эркере можно устроить цветочный уголок или просто поставить стол и кресло, где по утрам комфортно пить чай, любуясь солнцем и видом из окна. Особенно в этом плане удобны дома с двумя эркерами, проекты которых также имеются в портфолио фирм-застройщиков. Тут разгуляться фантазии и вовсе есть где: в одном эркере – оранжерея, в другом – уголок релакса. Или оба эркера отдать под цветы – любителям садовых изысков идея понравится. Впрочем, проекты домов с 2 эркерами придутся по душе любому, кто предпочитает комфорт в сочетании с красотой.
Эркеры отлично смотрятся практически в любом проекте. И в одноэтажном доме уместен этот полукруглый выступ, и проекты двухэтажных домов с эркером при грамотном архитекторе будут вызывать гордость за собственное жилище. Особенно удачно можно воплотить проекты домов с мансардой и эркером. Второй этаж в таком проекте будет произведением искусства.

Можно сделать мансарду и эркер на одном уровне – второго этажа. Тогда чердак будет залит солнцем и станет самым уютным уголком в доме. А можно развести оба дополнения, и эркер устроить на первом этаже. Выбрать проекты двухэтажных домов с эркером или проект одноэтажного дома с эркером трудно, ведь достоинств и плюсов множество в каждом варианте. Но уж если решились на дачный дом с эркером, проект выбирать – одно удовольствие. Прикидывать так и этак, мысленно или на бумаге набрасывать варианты обстановки эркера и его формы, обдумывать цветовое решение и оформление ниши – разгул фантазии!


Готовые проекты домов с эркером обойдутся немногим дешевле авторских, ибо эркер – само по себе удовольствие недешёвое, поскольку повлечёт за собой дополнительные затраты и средств, и строительных материалов. Но расходы оправданы, потому что у вас получится уникальный дом, какого не будет ни у кого. Кроме того, дополнительную площадь позволит получит проект дома с эркером и балконом или проект дома с эркером и террасой. И в том, и в другом случае площадь дома выигрывает за счёт дополнительных помещений, а в самом здании добавляется гораздо больше света – ведь, как правило, эркеры застеклены от пола до потолка.

Если вы предпочитаете небольшие помещения и выбрали, к примеру, проект дома 9 на 9 с эркером, то это сооружение добавит квадратных метров и уюта к вашему жилищу. Впрочем, если в работе проект дома 10 на 10 с эркером, то лишние метры и ему не помешают. Особенно залитые солнцем и украшенные цветами.

Пожалуй, эта круглая или цилиндрическая пристройка – весьма полезное дополнение к дому. Именно это делает проекты коттеджей с эркером такими популярными. Идея дополнить дом эркером – не самая ординарная, так что чаще всего желающим пристроить эркер приходится заказывать авторский проект или разрабатывать его самостоятельно. Впрочем, вполне реально отыскать проекты домов с эркерами бесплатно – в интернете их весьма немало. Яркие, элегантные, неповторимые дома на фотографиях притягивают взгляд и вызывают желание устроить такое же чудо у себя. Комфортабельные и уютные, такие дома радуют не только живущих в них, но и гостей, которые потом, возможно, тоже выберут для себя проекты домов и коттеджей с эркером.

И ведь, само собой, это будут красивые дома с эркером, проекты которых с радостью возьмётся воплощать любой архитектор-дизайнер.

Нередко проекты загородных домов с эркером выбирают к рассмотрению те, кто в детстве мечтал о замке, но строить дом в замковом стиле не хочет. Эркер – прекрасная возможность частично воплотить мечту, не загромождая фасад и интерьер излишней средневековой мрачностью.

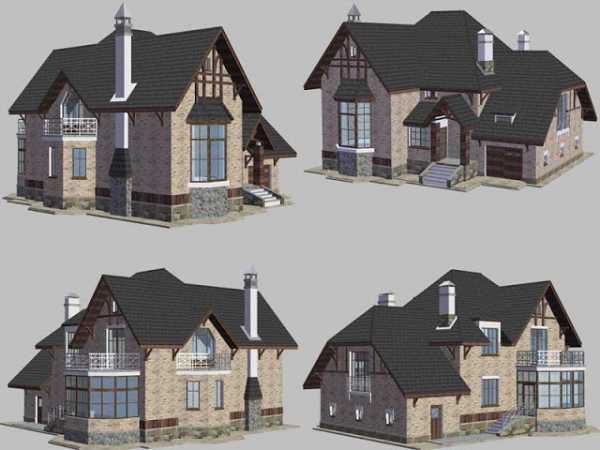

Как правильно выбрать проекты коттеджей с эркером? Фото, пожалуй, лучший вариант. Оно поможет оценить визуально и технически все плюсы и минусы выбранного варианта. Не самое легкое дело — выбирать проекты домов и коттеджей с эркером, особенно учитывая, что жить в нем будет вся семья, а значит, нравиться должно всем.


Если в целом возражений против эркера нет, то можно подумать о том, какой формы он будет — угловой, цилиндричный или круглый. А может, и вовсе в форме башенки? В угловом эркере можно обустроить зону отдыха, отгородив от комнаты иным покрытием пола, ширмой или легкой шторой. Проекты домов с круглым эркером больше подойдут тем, кто любит домашние оранжереи или изящные ниши для чаепития. А в башенке-эркере смогут устроить свое царство дети, особенно девочки — для них там будет что-то вроде сказочной башни принцессы.

Что касается остекления эркера, оно бывает разным. Если в вашем доме эркер является частью дома, то стеклить полностью неразумно — теряется тепло. А вот в летнем домике можно наоборот, не пожалеть стекла и солнца. Без остекления эркер в летнем доме смахивает скорее на веранду.

Кому-то идея стеклянной ниши может не понравиться — что ж, вкусы разные. Достаточно много людей даже близко не подумают о том, чтобы дополнить интерьер эркером и льющимся через него солнцем. А кто-то с радостью впустит в дом солнце, устроив окно во всю стену. Кстати, интересным решением будет устроить эркер в мансарде. Представьте себе проект дома с эркером и мансардой, фото, чертеж. Представили? Тогда вам легко будет понять, что находят в подобном стиле те, кому нравятся подобные проекты. Крыши домов с эркером и смотрятся восхитительно и эффектно, и пользу добавляют дому немалую. Можно, например, эркером заменить мансардное стекло — эффект тот же: комната залита солнцем. А затрат эркер требует куда меньше, нежели стеклопакет во всю стену или крышу.

Кроме солнца, которое щедро будет проникать в комнату через эркер, такое архитектурное решение имеет и массу других преимуществ. Как и мансарда, эркер увеличивает площадь дома; внешний вид здания с эркером гораздо


эффектнее, изысканнее обычного. Оно будет красивее соседних домов и наверняка привлечет внимание прохожих и соседей. Наконец, это просто удобно: если остекление не во всю стену, то под подоконником можно устроить скрытые ниши хранить в них то, что не требуется в данный момент. Если вы выбрали проект дома с эркером и гаражом, то гараж логичнее устроить как раз под эркером. И тогда в нем самом отлично устроится оранжерея или зона отдыха: скажем, изготовленный по форме ниши диван, столик или домашний кинотеатр — отличный получится ансамбль для релакса.Расположив «лицом» к стеклу столик и кресла, вы сможете пить чай, любуясь окрестностями.
Если позволяет пространство, есть и второй вариант: проект 2-хэтажного дома с эркером или проекты двухэтажных домов с эркером и гаражом. В обо случаях использование дополнительного пространства весьма широкое: зону релакса можно устроить на первом этаже, отдав эркер под еще один диван или зимний сад. В двухэтажном доме гараж спокойно поместится внизу, не мешая устраивать в эркере абсолютно любые зоны, релакс это или уголок живой природы.

Немаловажный нюанс при строительстве дома — материал, из которого он будет возводиться. Эркером можно дополнить любой дом, из чего бы он ни был построен. Кто-то предпочтет проекты домов с эркерами из кирпича, отдавая должное качеству и традиционности материала. Проекты кирпичных домов с эркером весьма популярны именно в силу своей традиционности и отличного качества материала.

Но материалов много, и кто-то, не исключено, захочет выбрать проекты домов с эркером из газобетона, чтобы иметь возможность построить дом самостоятельно. А кому-то по душе придутся проекты домов из пеноблоков с эркером.

Решив строить дом с эркером, проект выбираете вы. Главное, чтоб жить в таком доме нравилось всей семье.

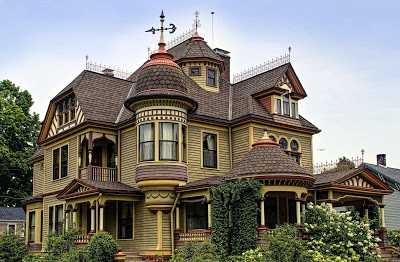

Практически каждый дом старинной постройки оформлен оригинальным выступом. Этот выступ носит название эркер. Его мы видим на фото. Главное преимущество эркеров – способность пропускать большое количество солнечного света. Кроме этого, в данном углублении можно расположить красивый зимний сад, создать рабочий кабинет или оформить зону отдыха. Сегодня проекты домов с эркером пользуются также большой популярностью. Как правило, эркерная конструкция располагается в гостиной или спальне, что позволяет расширить пространство комнат и использовать помещение более рационально.


Особенности использования

Невозможно сказать, что проект с эркером обладает только положительными или только отрицательными качествами. Эти конструкции имеют и те, и другие стороны.

Положительные свойства

· Расширение полезной площади в доме.

· Большое количество солнечного света, благодаря наличию нескольких окон.

· Возможность обозревать превосходный вид городских улиц.

· Уникальный дизайн, который подчеркивает красоту вашего дома.

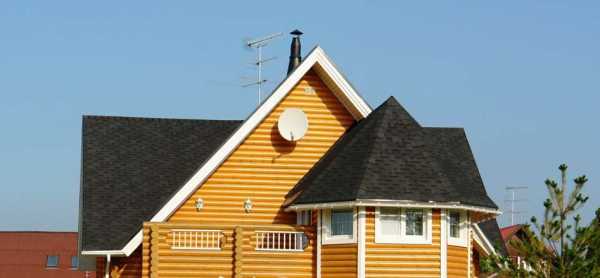

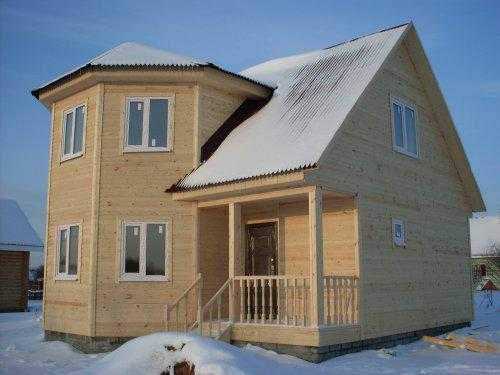

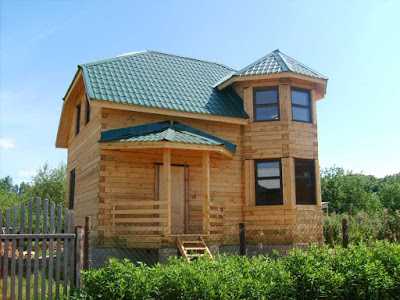

Необычно красиво выглядит дом из бруса с эркером. В такой постройке сохраняется особый климат, который создает домашнюю, уютную атмосферу.

Отрицательные качества

· Повышается сложность сооружения, по сравнению с более простым проектом.

· Увеличивается количество углов в доме, что ведет к ослаблению жесткости строения.

· Дом с эркером требует дополнительного утепления.

При желании обладать жильем с эркерной конструкцией, необходимо быть готовым к тому, что для достижения комфорта потребуется немного больше усилий, чем в типовом доме.

Необходимость

Пожалуй, на фоне всех плюсов и минусов такой постройки, самым основным положительным свойством одноэтажного дома с эркером, является то, что в холодных северных частях земного шара, данная конструкция позволяет пропустить максимальное количество солнечного света внутрь помещения, где можно расположить светлую и теплую зону для приема гостей. Данный вариант может служить заменой веранде. Это удобно, поскольку в особо холодных странах, сооружение дома с верандой является нежелательным решением.


Многообразие проектов

«Двойная конструкция»

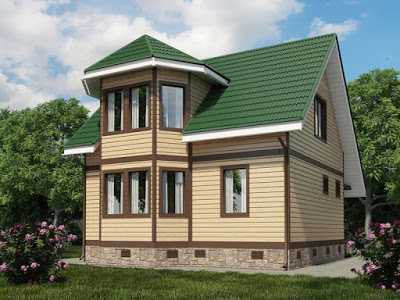

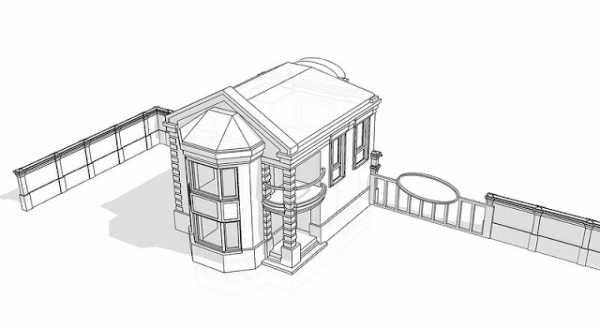

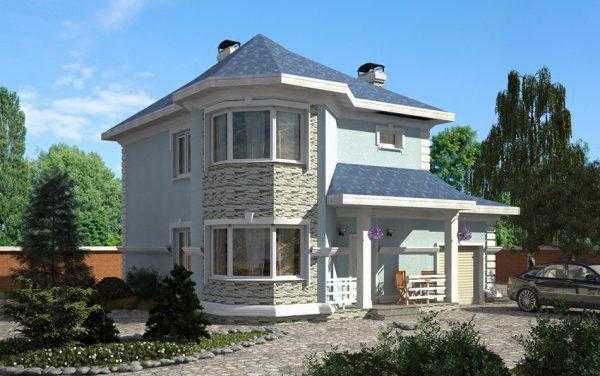

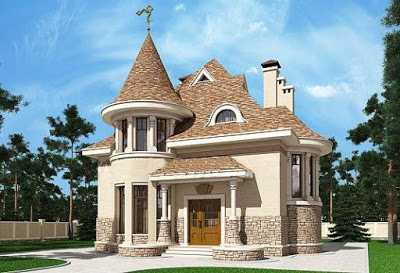

Проект двухэтажного дома с эркером на фото, подходит для тех, кто не представляет своей жизни без комфортного отдыха. Дизайн строения предполагает наличие широкого балкона вдоль фасадной части на втором этаже. На балкон ведут два выхода из спален, одна из которых оснащена эркером. Причем выступающая конструкция не заканчивается на втором этаже, а плавно переходит на первый этаж. Благодаря наличию объемного дополнения, дом выглядит добротно и элегантно.


«6*6»

Дизайн данного сооружения выгодно выделяется на фоне остальных недорогих построек. Проект предполагает наличие прихожей, кухни, гостиной-студии с эркером и просторной спальни на втором этаже. В результате, двухэтажная постройка из бруса имеет общую площадь 36 кв.м, но благодаря объемной конструкции, дом выглядит оригинально и уютно.

Сооружение с эркером и мансардой

Небольшая и финансово выгодная конструкция – дизайн дома, который предполагает наличие мансардного помещения и эркера. И хотя сооружение такого здания требует определенных финансовых вложений, данное сочетание встречается очень часто.

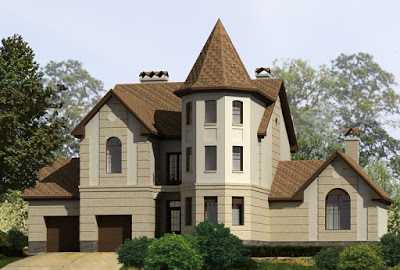

Красиво и оригинально выглядят двухэтажные дома с эркером, которые на верхнем этаже имеют роскошную мансарду. Благодаря такому дизайну у владельцев дома имеется возможность создать в чердачном помещении просторный, светлый кабинет, а на первом этаже – оригинальный зимний сад.

Создавая дизайн домов с эркером, необходимо помнить, что данная конструкция должна быть спроектирована максимально точно. Малейшая ошибка может привести к перекосу стен и перекрытий, что повлечет за собой уменьшение прочности сооружения. Также нужно знать, что совершенно необязательно сооружать эркер одновременно с домом. Конструкция, представленная на фото, может быть пристроена к основному зданию в любой момент.

Виды эркерных конструкций

По своему внешнему виду эркеры могут быть:

· Угловые.

· Настенные.

· Вписанными в угол.

Большая часть эркерных конструкций имеет обычную геометрическую форму. Однако это не значит, что сооружение не может иметь произвольную форму. Разумеется, создание нетиповых проектов требует от владельцев дома весьма немалых финансовых затрат.


Если необходимо создать отдельное помещение, которое будет светлым и просторным, рекомендуется отдавать предпочтение угловым видам. Угловое эркерное помещение воспринимается как отдельная зона, не соединенное с остальной площадью жилья. Это превосходная комната для отдыха.

Все строения с эркером фото, которых мы видим ниже, имеют оригинальный внешний вид. Это удобная, красивая и элегантная пристройка, которая преображает любой одноэтажный или двухэтажный коттедж.

Подводя итоги, следует отметить, что эркерная конструкция буквально оживляет скучное сооружение, позволяет раскрыть красоту и неповторимость строения. В таких пристройках всегда создаются сказочные зимние сады, уютные зоны отдыха, в которых обустраиваются домашние кинотеатры, уютные гостиные и удобные детские уголки. Эркер – особая изюминка дома, позволяющая добавить аристократичности и изысканности любому сооружению.

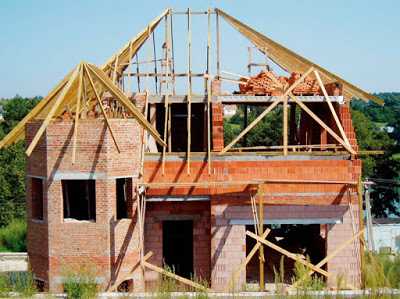

Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса.


Это сооружение выполняет одновременно две функции:

· Создает опору для балок, удерживающих стропила;

· Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

· Пиломатериал для стропил, подстропильных балок и обрешеток;

· Гидроизоляционный материал;

· Гвозди, саморезы, шпильки, шурупы;

· Проволока вязальная;

· Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.


Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

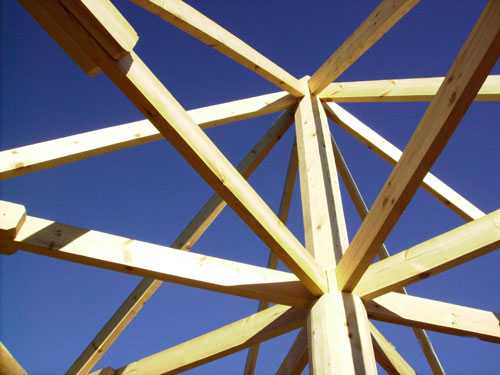

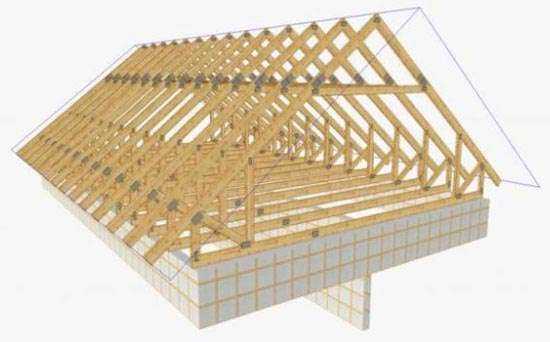

Строительство системы стропил

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

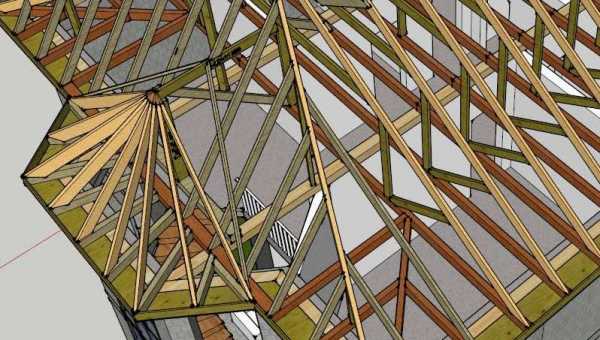

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая крыша, при проектировании применяют трехмерное моделирование.

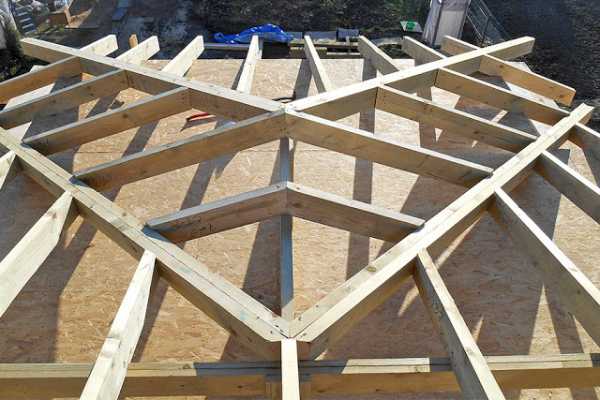

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Монтаж обрешетки

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.


Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.


Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.


Как правило, требуется использование двух видов желобов:

· ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов

· ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.


Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

crovlya-krisha.blogspot.com

Четырехскатная крыша с эркером фото

Четырехскатная крыша — расчет размеров, описание конструкции и ее установка (90 фото)

Доступ запрещен

Как возвести крышу над эркером? Какой вариант крыши подойдет для вашего дома?

Для владельцев домов с эркером важным моментом является установка крыши. Какой вариант крыши над выступом выбрать и как правильно ее монтировать – вот вопросы, которые возникают в первую очередь.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Варианты устройства крыши над эркером

Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.

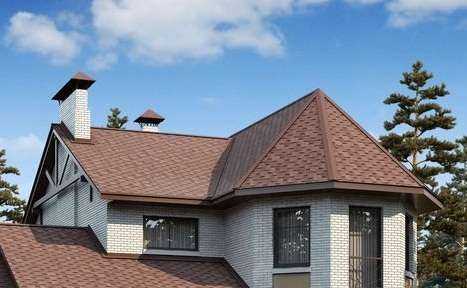

Крыша над эркером бывает нескольких основных видов:

  • Купольная;
  • Прямоугольная;
  • Многогранная.

Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок. Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения.

Вальмовая крыша своими руками – устройство стропильной системы

Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.

Приведем пример вариантов крыш над выступом:

Самостоятельная, не связанная с основной

Объединенная с основной крышей

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ.
Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

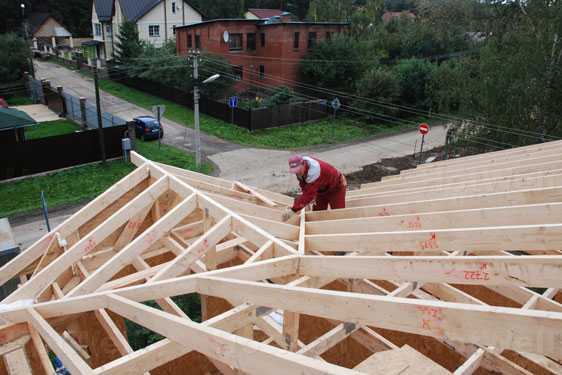

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

astgift.ru

Варианты крыши балкона над эркером

Дома с эркером представляют собой аристократичные постройки, которые стали известны еще со времен строительства крепостей. Ранее данная деталь применялась чисто в практических целях – для удобства защищать крепость и лучшего обзора. Сейчас же эркеры выполняют в первую очередь декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его кровли. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Характеристика эркера

Эркер является выступающей за пределы несущих стен конструкцией, которая схожа по внешнему виду с балконом, но имеет капитальные стены. Выполнить такое сооружение можно не только во время строительства здания, но и пристроить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера, фасад дома выглядит потрясающе, да и внутри обстановка меняется, благодаря уникальной конструкции стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устраиваются от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет выполнения эркера полезная площадь дома увеличивается, и ее можно использовать как кабинет, столовую, детскую комнату или же как-то иначе в зависимости от желания владельца.

Самое сложное в оформлении эркера – это проектирование и возведение крыши над ним, поэтому на данном вопросе стоит остановиться более подробно.

Варианты крыши эркера

Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.

Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

  1. Выполнение армированного пояса. В первую очередь монтируется кольцевая конструкция монолитного типа с металлической сеткой, которая обязательно опоясывает контур стен эркера. Этот элемент необходим для опоры балок, а также разгрузки оконных перемычек. С помощью армированного пояса идет распределение нагрузки и усиление всей конструкции эркера.
  2. Создание стропильной системы. В первую очередь, перед началом работ, подготавливаются все необходимые материалы и инструменты. Это пиломатериал для устройства стропил, обрешетки и балок, гидроизоляционный материал, крепежные элементы и вязальная проволока.  Все деревянные детали для конструкции обязательно обрабатываются антисептиками и антипиренами для дополнительной защиты.

    Вначале по всему периметру эркера крепится мауэрлат. Это происходит путем установки металлических шпилек в армопояс. Стропильные фермы собираются на земле и поднимаются на эркер для фиксации с коньком. Для усиления необходима установка укосин, стоек и прочих деталей. Соблюдение пропорций конструкции каркаса кровли крайне важно, так как обеспечивают привлекательный внешний вид всей крыши и дома с эркером в целом.

    Важно! Нижние части стропил должны выступать над конструкцией эркера для получения карнизного свеса, чтобы дождевая и талая вода не стекала в будущем по стенам, разрушая их или на лоджию.

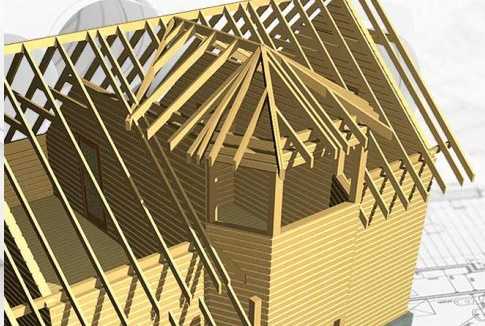

    Сейчас существуют специальные компьютерные программы, в которых можно спроектировать любую по сложности кровлю с 3 D эффектом для лучшего понимания, как устроить ее и разобраться с правильностью угла наклона конструкции, а также возможностью провести расчеты.

    Для устройства эркерной крыши используется масса крепежных элементов, среди которых шпильки, саморезы, шурупы, гвозди, металлические пластина. На них не стоит экономить, так как от качества зависит надежность всей конструкции. Обязательно покупаются только оцинкованные крепежные материалы, так как они защищены специальным покрытием от коррозии.

  3. Выполнение обрешетки. Стропила перед укладкой обрешетки покрываются гидроизоляционной пленкой, прикрепляемой на скобы, или рубероидом, который монтируется на гвозди с широкими шляпками. При этом укладывается она свободно, без сильного натяга, а уже на нее монтируются планки обрешетки.
    В зависимости от того, какое кровельное покрытие выбрано, обрешетка может быть сплошной или разреженной. Первый вариант подойдет для гибких кровельных материалов, а второй для жестких, например, металлочерепицы.

    ​Важно! Предпочтительней выбирать для создания обрешетки материал из хвойных пород дерева.

  4. Кровельное покрытие. Эркерная кровля в плане укладки кровельного материала ничем не отличается от обычно крыши здания. Особенность состоит только в том, какой конструкции выполнен эркер, является ли он продолжением здания или стоит отдельно от него. Наиболее распространенным вариантом является мягкая или натуральная керамическая черепица, так как для такой небольшой площади покрытия нужно использовать материал с наименьшим количеством отходов.

    Важно! Особое внимание уделяется правильной и качественной гидроизоляции ендов.

    Планки ендового типа делятся на виды. Первый – это наружные планки, которые закрывают не привлекательные по внешнему виду срезы. А ко второму относятся те, на которые постоянно будет осуществляться большая нагрузка. Весной и летом по ним стекает вода, а в холодное время года сверху накапливается снежный покров.


    Для повышения надежности мест соединения используются герметики или уплотнитель. Утепление и пароизоляция кровли проводится в последнюю очередь со стороны помещения.

Заключение

Созданная по технологии эркерная крыша будет радовать своих хозяев оригинальным внешним видом и надежной защитой от внешних воздействий. Если нет уверенности в собственных силах, то лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Четырехскатная крыша с эркером фото

Как делается крыша над эркером

Вальмовая крыша: 65 фото частных домов

1. Двускатная мансардная крыша: основные преимущества
2. Двускатная мансардная крыша своим руками: основные этапы строительства
3. Скатная мансардная крыша с эркером: достоинства и недостатки
4. Двускатная мансардная крыша из профлиста: характеристика и конструктивные особенности

Большая популярность мансард среди владельцев дач и индивидуальных домов привела к тому, что появилось множество разнообразных решений крыш для таких жилищ. В каждой из них есть свои достоинства и недостатки: например, четырехскатная мансардная крыша не только доставляет эстетическое удовольствие, но и способствует максимальной гидро- и теплоизоляции, а односкатная мансардная крыша способствует значительной экономии расходных материалов и финансовых средств. В то же время наиболее оптимальным вариантом, по оценкам экспертов, продолжает оставаться мансарда под двускатной крышей.

Двускатная мансардная крыша: основные преимущества

2 скатная крыша представляет собой достаточно простую конструкцию, основными элементами которой являются два прямоугольных ската, которые сходятся в коньке.

К безусловным плюсам такого типа кровли можно отнести следующие:

  1. Внешняя привлекательность. Конструкция двускатной мансардной крыши относится к классике архитектуры. С помощью нее дом получает законченный привычный вид, она же придает ему изысканность и стиль.
  2. Наиболее эффективная защита от влаги. Многочисленные исследования различных типов кровли доказали, что именно мансардная крыша с двумя скатами – наиболее оптимальное приспособление для борьбы со снегом и проникновением в живое помещение влаги. Все дело в том, что конструкция двухскатной крыши не предполагает наличия ендов, что позволяет снегу и дождю беспрепятственно стекать с нее на землю.
  3. Выбирая конструкцию мансарды с двухскатной крышей, владелец дома избавляет себя от множества проблем, связанных с подгонкой карнизных свесов и фронтонов. А, например, четырехскатная крыша с мансардой предполагает достаточно серьезную перестройку практически всей верхней части здания (прочитайте также: «Четырехскатная кровля: проектирование и монтаж»).
  4. Простота в возведении и эксплуатации. Данная конструкция вполне может быть возведена своими руками без привлечения каких-либо значительных финансовых ресурсов.

Двускатная мансардная крыша своим руками: основные этапы строительства

При возведении двускатной мансардной крыши необходимо придерживаться основных правил техники и безопасности и соблюдать последовательность основных операций. При этом проект мансарды с двускатной крышей должен включать в себя не только основные параметры конструкции, но и количество необходимых материалов, и решения вопроса с гидро- и теплоизоляцией всего дома.

Во-первых, для начала делается гидроизоляционный слой из рубероида или толи, на который последовательно укладываются нижние балки рам. Размер таких балок, которые будут служить опорой для всей конструкции, может быть различен, но наиболее часто встречаются варианты 10 на 10 сантиметров. В том же случае, если разноуровневая крыша устанавливается на деревянное перекрытие, то никаких балок устанавливать не нужно, следует лишь смонтировать мауэрлат.

Во-вторых, собственно изготовление крыши дома мансардного типа начинается с того, что к горизонтальным балкам прикрепляют специальные вертикальные стойки. Эти стойки, изготовленные из бруса размером 10 на 10 сантиметров,станут своеобразным каркасом будущей конструкции. Расстояние между ними не должно превышать двух метров, а крепиться они должны с помощью скоб.

В-третьих, следующий этап включает в себя закрепление вертикальности стоек и внешнюю обивку их горбылем. Кроме того, уже в этот момент необходимо начать утепление конструкции с помощью минеральной ваты и фанеры.

В-четвертых, угол наклона мансардной крыши будет во многом зависеть от размеров самой мансарды. В то же время следует помнить, что чем больше будет эта величина, тем, с одной стороны, потребуется больше материалов, а с другой, — снегу будет проще сходить с кровли, обеспечивая высокую гидроизоляцию помещения. Читайте также: «Виды конструкций двухскатной крыши с мансардой, устройство и последовательность монтажа».

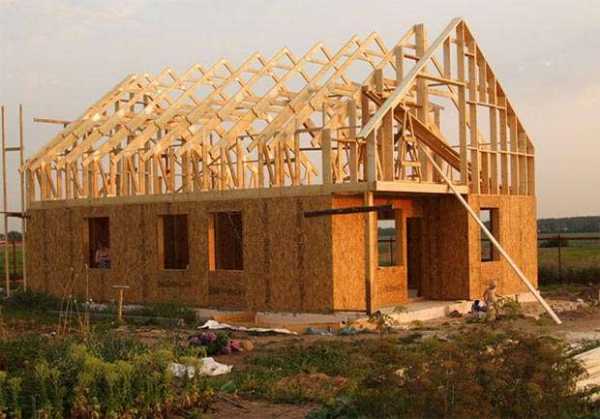

В-пятых, наиболее длительным этапом строительства двускатной мансардной крыши является монтаж стропил. Следует помнить, что для этого подойдут только прямые доски, устанавливать которые следует на расстоянии в 10-12 сантиметров. Начинать следует со стропил, которые находятся у фронтонов здания.

Наконец, в-шестых, двускатная мансардная крыша своими руками, ее строительство, предполагает монтаж специальных кобылок, на которые будет крепиться подол. Эта незатейливая конструкция будет препятствовать тому, что снег зимой может попасть в само помещение мансарды.

Скатная мансардная крыша с эркером: достоинства и недостатки

Еще в XVII веке в нашей стране появилась особая разновидность двускатной кровли – крыша с эклером. Ее главным отличительным признаком от других подобных крыш является достаточно существенное уменьшение ширины свеса, который визуально разворачивается во внешнюю сторону. Достигается это за счет того, что более весомую роль в формировании кровли начинают играть стены.

Скатная мансардная крыша с эркером предполагает наличие специального излома, который делает ее эстетически более привлекательной. Для создания такого излома необходимо две ендовы, которые своими концами упираются в коньковую балку, прикрепить к основанию крайних стропил. Еще одной необходимой операцией является установка карнизов, монтаж которых происходит с внешней стороны балок. Чтобы придать крыше над эркером более радужный вид, можно установить на фронтонах декоративные окошки, а также обшить специальной фанеры те концы балок, которые выступают из здания.

Основным недостатком мансардной крыши с эркером является то, что трудоемкость работ, а значит и их продолжительность значительно увеличиваются. Кроме того, возрастает риск ошибок при сборке, что может привести к нарушению гидроизоляции кровли и необходимости постоянно производить ремонт крыши.

Двускатная мансардная крыша из профлиста: характеристика и конструктивные особенности

Все большей популярностью в последние годы пользуется такой кровельный материал, как профлист. Относительно недорогой и простой в использовании, он применяется как для зданий, где используется четырехскатная мансарда, так и для более распространенных строений с двускатной крышей (читайте также: «Двухскатная мансардная крыша своими руками и ее особенности»).

Разновидности крыши над эркером

Двускатная мансардная крыша — идеальный вариант для дома, детали на видео:

Наиболее важной частью в создании крыши с кровлей из профлиста является правильная укладка этих листов. Она в свою очередь напрямую зависит от того, какой угол наклона будет выбран. Так, если он не превышает 14 градусов, то нахлест листов профнастила должен быть не менее двух метров, если угол наклона находится в пределах от 14 до 30 градусов – то можно ограничиться полутора метрами нахлеста. При больших углах наклона достаточно будет одного метра нахлеста. Крепление листов производится с помощью специальных саморезов, на шляпках которых имеется неопреновая прокладка.  Читайте также: «Как сделать двухскатную мансардную крышу – пошаговое руководство».

Таким образом, двускатная крыша является в настоящий момент наиболее оптимальным вариантом для домов с мансардами. При выборе конкретной конструкции и каждого из элементов триады «крыша мансарда схема» следует ориентироваться на собственные финансовые возможности и эстетические предпочтения (детальнее: «Схема крыши дома — особенности»).

astgift.ru

Крыша над эркером: что нужно знать о правилах установки

Для владельцев домов с эркером важным моментом является установка крыши. Какой вариант крыши над выступом выбрать и как правильно ее монтировать – вот вопросы, которые возникают в первую очередь.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Варианты устройства крыши над эркером

Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.

Крыша над эркером бывает нескольких основных видов:

  • Купольная;
  • Прямоугольная;
  • Многогранная.

Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок. Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения. Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.

Приведем пример вариантов крыш над выступом:

Самостоятельная, не связанная с основной

Объединенная с основной крышей

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ.
Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

sk-brusdom.com

План крыши дома с эркером. Дом с эркером

Современные проекты домов имеют множество различных вариаций и интересных особенностей. В том числе часто используются и стилистические элементы прошлого, такие, например, как эркер. Наличие у дома эркера делает здание оригинальным, необычным, немного винтажным, и очень уютным.

К тому же эркер функционален, расширяет полезную площадь дома, а комнаты, имеющие этот элемент, отличаются неповторимым изяществом. В статье рассмотрим особенности двухэтажных домов с эркером, выясним, каковы их преимущества и недостатки.

Эркер — это выступающий наружу выступ здания, придающий дому оригинальный, немного старинный, облик. Огромный плюс этого элемента в его способности пропускать обильное количество солнечного света внутрь дома за счет панорамного остекленения.

Иметь эркер в доме очень удобно: в этой нише можно оборудовать комфортное светлое рабочее место, использовать его для отдыха, устроить зимний сад: возможны и многие другие варианты применения. Наличие эркера значительно расширяет помещение: и визуально, и в действительности.

На видео — вариант дома с эркером:

Обычно у двухэтажного здания эркер встраивается в стену первого этажа, а крышей его является балкон второго. Такой вариант — наиболее популярное в частном жилищном строительстве решение. Но иногда эркер имеет протяженность в два этажа и отдельную небольшую крышу. Это более оригинальное решение, и оно позволяет значительно улучшить освещение внутренних помещений.

Плюсы и минусы

Узнаем, какие преимущества и недостатки присущи двухэтажным строениям с эркером.

Плюсы

  • Благодаря эркеру увеличивается полезная площадь дома, что немаловажно.
  • Из-за практически полного остекленения этих архитектурных деталей внутренние помещения оказываются буквально залиты светом: особенно, если эркеров в комнате несколько.
  • Выступ дает возможность панорамного обзора окрестностей. Особое значение данный факт имеет, если дом расположен в красивой природной зоне или на живописной улице.
  • Эта стилистическая деталь придает уникальный неповторимый облик дому, выделяет его из множества скучных аналогов.
  • Наличие эркера добавляет уюта внутренним помещениям.
  • Такой застекленный выступ вполне может заменить веранду, что тоже очень удобно.
  • Наличие этого элемента делает вентиляцию здания более продуманной, позволяет улучшить благодаря этому внутренний микроклимат.

На видео — плюсы дома с эркером:

Эркер способен придать аристократичный благородный вид зданию. Его наличие оживляет облик дома, придавая ему оригинальный, изысканный вид. Сам вид такого здания говорит о материальном достатке и статусе своего владельца, производит благоприятное впечатление на гостей и всех, кто его видит.

Минусы

Рассмотрев положительные стороны, необходимо уделить внимание и существующим минусам: рассмотрим более подробно и отрицательные стороны подобных проектов.

Двухэтажные дома с эркером — проекты сложные: их разработку, а также строительство можно доверить только грамотным специалистам. Из-за сложности задачи значительно повышается и стоимость проекта, что иногда становится препятствием на пути к такому дому мечты.

Из-за увеличения количества углов дом несколько утрачивается свою жесткость, теряет прочностные характеристики.

Из-за выступа и его панорамного остекленения помещения с эркером становятся уязвимыми для проникновения холода. Поэтому потребуется дополнительное их утепление, что тоже ведет к расходам.

Виды

Эти архитектурные элементы различаются по своему строению и месту размещения на здании. Рассмотрим, какие типы эркеров бывают.

Угловые

В данном случае эркеры расположены по углам здания. Чаще всего не по всем углам, а на двух противоположных.

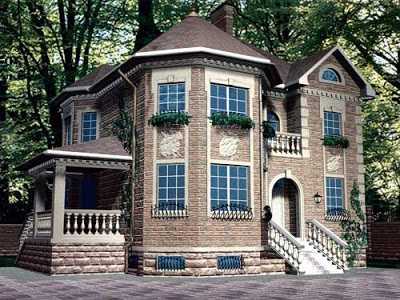

Двухэтажный дом с угловым эркером

Этот вариант идеально подходит для создания в помещении светлого, солнечного пространства, его визуального расширения. В таком помещении получится великолепная комната для отдыха. А вот какие существуют типовые проекты домов из пеноблоков, и как происходит их строительство, очень подробно изложено в данной

Настенный

Самый часто встречающийся вариант. Здесь эркеры выступают из стены здания, заменяя собой окна.


С настенным эркером

Вписанные в угол

Такие детали тоже относятся к угловым, но они не выступают, а аккуратно встроены в здание. Представляют собой весьма оригинальную архитектурную конструкцию.


Двухэтажный дом с вписанным в угол эркером

Обычно эркер строго геометричен и симметричен: таким образом он наиболее выигрышно вписывается в общий облик дома. Однако, встречаются сооружения и нетиповых форм и размеров: однако, в данном случае требуется уже разработка индивидуального проекта, порой весьма дорогостоящего. А вот как сделать своими руками каркасный дом с односкатной крышей, поможет понять данное

Форма

Этот декоративный архитектурный элемент может иметь несколько форм — рассмотрим особенности каждой из них более пристально.

Квадрат и прямоугольник

Это наиболее простая форма, она и же наиболее легкая для выполнения. Несмотря на свою простоту квадратные и прямоугольные эркеры великолепно смотрятся, позволяют сделать жилище более комфортным и стильным.


С квадратным эркером

Круг

Выступ круглой формы — изысканное решения для настоящих аристократов. Это, так называемый, европейский вариант. Чаще он располагается по углам, но иногда и на фронтальной части здания.


С круглым эркером

Если здание построено из дерева, возвести подобный круглый выступ невозможно: он подходит только кирпичным или пеноблочным строениям. А вот какие существуют , и как они выглядят, можно увидеть в данном видео.

Полукруг

Такой выступ придает особенную элегантность дому. Деталь такой формы требует особенно внимательных и точных расчетов: без помощи профессионала-архитектора здесь не обойтись.


С полукруглым эркером

Многогранник

Это очень красивая, но и наиболее сложная форма. Обычно ее выбирают, если здание строится из бруса.


С многогранным эркером

Проекты

Рассмотрим некоторые популярные проекты двухэтажных домов с эркером, и познакомимся с особенностями этих строений.

С балконом

Проект двухэтажного дома с балконом и эркером достаточно сложен, но зато способен обеспечить настоящий комфорт. Балкон расположен на втором этаж и имеет достаточно приличную площадь.

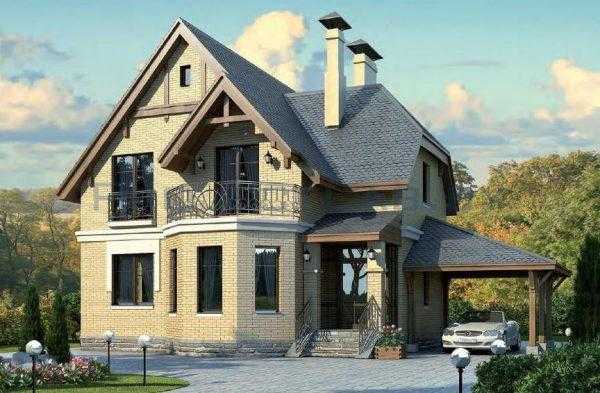

С эркером и балконом

Выступ в данном случае служит дополнительным стилистическим украшением, и придает внешнему облику дома декоративный оригинальный вид. Чаще всего эркер ведет в спальню, делая это помещение по-настоящему изысканным. Благодаря балкону внешне такое здание выглядит презентабельно, солидно и красиво.

Какой самый удачный, из чего состоит, и как выглядит, поможет разобраться информация из данной статьи.

А вот какой фундамент нужен для дома из пеноблоков, и как его правильно составить, поможет понять данная

Также будет интересно увидеть, можно построить к деревянному дому пристройку из пеноблоков:

Возможно вам также будет больше узнать о существующих проектах дачных домов из пеноблоков 6х6

Дом 6х6

Строение столь скромной площади тоже может быть оснащено эркером, и даже быть двухэтажным. Подобный проект идеально подойдет для проживания одного человека, и если участок имеет ограниченную площадь.


Размер дома 6 на 6

Несмотря на то, что параметры дома всего 36 м2, внутренние его помещения включают все необходимое: кухню, прихожую, студию, а на втором этаже располагается спальня. А вот , и как подобрать нужный материал, поможет понять данная статья.

С мансардой

В данном случае вместо полноценного второго этажа здание оснащено современной мансардой. Благодаря такому подходу экономится немало средств, а полезная площадь практически не уменьшается.

starer.ru
