Ломаная крыша своими руками пошагово фото – устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

При укладке балок важно соблюсти горизонтальный уровень.

Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню. Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами.

Нижний ярус стропил имеет своей опорой мауэрлат и прогон. Стропила заранее выпиливаются под углом и крепят к опоре пластинами. Укрепление нижних стропильных ног производится подкосами, нижний край которых под углом устанавливается на балку, а верхний монтируется к стропилу болтом.

Верхние стропила также заранее выпиливаются по шаблону. В верхней части они соединяются досками или пластинками, а нижней частью вставляются в прогон с креплением уголками. Стропильные ноги дополнительно укрепляются стойкой к месту скрепления стропил и затяжке.

Утепление, обрешетка и настил кровли

После установки стропильной системы производятся работы по утеплению кровли. На стропила с внешней стороны укладывается гидроизоляция с нахлестом рулонного материала в 10-15 см. Материал крепится к стропильным ногам гвоздями. Далее работы перемещаются под кровлю. Производится укладка слоев минеральной ваты между стропилами и укрывание ее пароизоляционным материалом. Вся конструкция изнутри зашивается строительным картоном под финишную отделку внутреннего помещения.

Снаружи на слой гидроизоляции набивается контробрешетка и далее обрешетка с шагом, соответствующим типу выбранного кровельного материала.

Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка от низа ската кверху.

Мы разобрались, как сделать ломаную крышу своими силами. При следовании нашим инструкциям вы получите крепкую и надежную кровлю, которая долгие годы будет радовать вас своей эффективностью и удобством.

stroicod.ru

Как построить ломаную крышу

При строительстве большого дома особое значение имеет внешний вид и конструкция кровли. Если говорить о внешнем виде кровли, то она способна испортить впечатления о доме или наоборот, подарить постройке красивый и необычный вид. Кроме того, современные конструкции кровли позволяют обустроить дополнительную комнату на чердаке.

Существует множество конструкций кровли, но в данной статье мы рассмотрим как сделать ломаную крышу своими руками. Также, мы обсудим как правильно обработать древесину огнеустойчивыми средствами и сделать стропильную систему.

Конструкция ломаной крыши

В последнее время все больше людей хотят увеличить внутреннее пространство дома, при этом не испортив внешний вид кровли. Для данных целей отлично подойдет ломаная крыша. Она позволяет обустроить мансардное помещение, сделав его максимально комфортным. Сразу хочется заметить, что данный тип кровли является очень дорогой конструкцией, которая при строительстве требует специальных навыков и немалых денежных вложений. Но несмотря на это, данная ломаная крыша пользуется огромной популярностью.

Данную конструкцию называют ломаной благодаря своей форме и большого количества необычных ломаных линий. Во многих случаях ломаная конструкция представляет собой двускатную форму крыши, с возможностью обустроить большое мансардное помещение. Кроме того, обустроив ломаную крышу можно с легкостью сделать на чердачном помещении высокие потолки. На обычной двускатной крыше высокие потолки сделать не получиться ввиду большой ветровой нагрузки, в то время как в ломаной, благодаря большому количеству переломов ветровая нагрузка не страшна.

Наиболее популярными можно считать четырехскатную форму кровли. Ее конструкция позволяет максимально эффективно использовать внутреннее пространство при сравнительно небольших вложениях. Также, плюсом ломаной конструкции является то, что ее можно собрать без использования тяжелой техники.

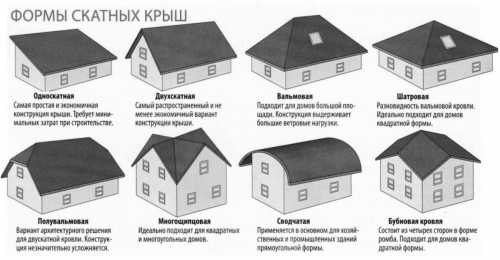

Виды ломаных крыш

Ломаные крыши различают по количеству скатов. Например, существую односкатные, двускатные или четырехскатные крыши. Каждый тип кровли подбирается в зависимости от финансовых возможностей и предпочтений хозяина дома.

Односкатная форма крыши представляет собой наиболее простую и дешевую конструкцию, которую вполне реально сделать даже своими силами. Данная кровля состоит из одного ската. Минусом ломаной кровли является то, что в большинстве случаев под односкатной кровлей невозможно обустроить большой чердак или мансардное помещение. Очень часто данная конструкция кровли применяется для хозблоков, сараев или гаражей.

Двускатная форма крыши часто применяется для домов прямоугольной формы. Конструкция состоит из двух скатов, которые располагаются противоположно друг к другу. Двускатная крыша очень популярна благодаря простоте в установке и возможности постройки большого чердака или чердачного помещения. Еще большей популярностью пользуются ломаные двускатные крыши. Пример данной конструкции можно увидеть на фото.

Четырехскатная форма крыши имеет четыре ската, благодаря которым конструкция обладает множеством плюсов. Хотя с технической точки зрения данный вариант сделать очень сложно, четырехскатная кровля обладает очень красивым видом, а также очень легким весом.

При желании можно сделать даже семиугольную форму крыши. Если говорить о том как построить ломаную крышу, то перед началом строительства нужно составить проект, благодаря которому можно будет подсчитать количество материалов и денежных вложений.

Установка мауэрлата

Перед установкой мауэрлата нужно обязательно выполнить качественную гидроизоляцию. Для данной работы отлично подойдет рубероид. Лучше всего уложить несколько слоев данного материала.

После укладки гидроизоляции можно приступать к установке мауэрлата. Мауэрлат – это брус с сечением 150­×150. На брус будут укладываются стропила, на которых держится вся конструкция. Для дополнительной прочности кровли, мауэрлат крепится к стенке при помощи металлических шпилек.
Для того чтобы сделанный мауэрлат не потерял свою прочность, в нем нужно делать минимальное количество отверстий.

Обработка древесины

Перед монтажом стропильной системы нужно обработать древесину антисептиками и противопожарными средствами. В качестве защиты древесины от огня, существуют средства, которые наносятся ручным способом или при помощи краскопульта. При покупке нужно учитывать тип данного средства. Например, они существуют для открытых и закрытых участков.

Обработка дерева антисептиками защищает его от гниения, грибка или плесени. Для строительства очень часто используются водорастворимые антисептики. Они очень быстро высыхают и придают дереву хорошую паропроницаемость.

Угол наклона кровли

При выборе угла наклона кровли необходимо учитывать климатические особенности местности. Например, в местности с большими ветрами не рекомендуется возводить кровлю со слишком большим углом наклона. Специалисты говорят, что увеличив наклона кровли всего на 30 градусов, ветровая нагрузка увеличивается примерно в 5 раз. Но в местности где постоянно идет снег или дождь слишком маленький угол наклона может привести к тому, что крыша будет не выдерживать снеговой нагрузки или пропускать влагу через стыки между кровельным материалом.

Также, для выбора угла наклона обязательно нужно учитывать кровельное покрытие. Каждый кровельный материал имеет свой минимальный угол наклона. Например, для шифера оптимальным наклоном будет 30 градусов.

Совет! При выборе угла наклона ската следует помнить, что от данного показателя зависит расход кровельного материала. Поэтому если сделать угол наклона ската слишком большим, то расход материала существенно увеличится.

Для строительства двускатной кровли оптимальным углом наклона ската будет от 20 до 45 градусов.

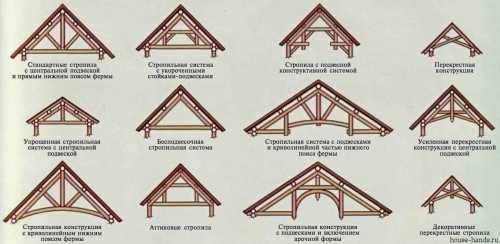

Монтаж стропильной системы для ломанной крыши

После установки мауэрлата можно производить установку стропильной системы, которая делается из древесины. Для начала нужно установить вертикальные стропила, которые крепятся на фронтонах. Для того чтобы конструкция была ровной, процесс необходимо контролировать при помощи строительного уровня и отвеса.

Стойки необходимо временно зафиксировать распорками. Между стропилинами необходимо натянуть шнур и установить оставшиеся стойки. После этого, на стойки можно устанавливать прогоны из досок. Крепить прогоны нужно при помощи металлических уголков и саморезов. После установки прогонов, к ним можно прикрепить продольные стяжки, которые будут соединять параллельные стойки. Больше информации о стропильной системе можно увидеть из видео, которое пошагово рассмотрит строительство стропильной системы.

Совет! Перед тем как устанавливать верхние висячие стропила, нужно отметить центр кровли. Для данной работы необходимо по центру фронтонной затяжки и мауэрлата закрепить доску. Центр кровли обозначит верхний край доски. После этого основу шаблона нужно приложить к доске. Благодаря этому можно будет правильно выполнить запилы верхних стропилин.

Монтаж обрешетки под мягкую кровлю

После установки стропильной системы, можно приступать к набивке обрешетки. Но для того чтобы правильно построить ломанную крышу своими руками, нужно обязательно сделать качественную гидроизоляцию. Гидроизоляционная пленка монтируется, начиная снизу кровли. Она крепится контррейками к стропилам. Крепить пленку степлером не рекомендуется, так как под влиянием конденсата скобы очень быстро поржавеют, впоследствии чего пленка провиснет и перестанет выполнять свои функции.

Также, очень важно качественно утеплить кровлю. Утеплитель не только будет удерживать тепло в доме, но и будет служить отличной звукоизоляцией. Для утепления кровли очень часто используют минеральную вату. Она очень проста в установке и не боится грызунов.

Совет! Очень важно между слоем утеплителя и кровлей оставить продухи, которые делаются для вентиляции пространства. Если не сделать вентиляцию, то появится сырость, которая будет разрушать построенный каркас кровли.

Стоит понимать, что обрешетка набивается конкретно под выбранный кровельный материал. Например, для профлиста необходимо набить обрешетку с расстоянием между досками 50-80 см. Но для ломаной крыши отлично подойдет мягкая кровля. Это материал, для которого нужно сделать сплошную обрешетку. Хотя данный кровельный материал достаточно дорогой, он обладает отличной звукоизоляцией и долгим сроком эксплуатации.

Для мягкой кровли необходимо сделать сплошное основание. Для данной работы обычно используется фанера, доски или листы OSB. Следует отметить, что основания под мягкую кровлю должно быть идеально ровное. Погрешность должна составлять максимум 2 мм. Доказано, что кровельное покрытие с неровной обрешеткой служит намного меньше. Кроме того, кровельные материалы зачастую не скрывают недостатков обрешетки, а только их проявляют.

Если обрешетка для мягкой кровли делается из досок, то зазор между ними не должен быть больше 5 мм. Доски нужно устанавливать, начиная с карниза кровли, продвигаясь вверх. Крепить доски нужно саморезами по два штуки с обоих сторон.

Совет! Для того чтобы избежать деформации обрешеточных досок, их нужно крепить округлой стороной к деревянному каркасу.

Если обрешетка для мягкой кровли ломанной крыши делается из фанеры, то при установке нужно обязательно оставлять зазор между листами в 2 мм. Причиной этого является термическое расширение фанеры. Крепить данный материал нужно ершенными гвоздями или саморезами. Для того чтобы шляпки саморезов не царапали черепицу, их нужно утапливать в поверхность фанеры.

Вывод

Как мы увидели из данной статьи, ломаная кровля – это отличная конструкция, которая способна сделать серый и неприметный дом уникальным и необычным. При строительстве данной конструкции обязательно учитывайте мнение опытных специалистов и составьте подробный проект кровли. Также, ни в коем случае нельзя экономить на кровельном материале. К сожалению ломаная кровля покрытая такими дешевыми материалами, как например, ондулин очень быстро начинает терять свой первозданный вид и протекать. Но придерживаясь всех рекомендаций и приобретя качественные материалы, результат вас не разочарует.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

как рассчитать и грамотно выполнить монтаж

Каждый застройщик, выбирающий для своего будущего дома тип крыши, сталкивается с разнообразием вариантов. На окончательное решение влияет множество факторов, но чаще всего это оказывается сложность проектирования и возведения. Зачастую те, кто собирается все работы проводить самостоятельно, останавливаются на наиболее простых конструкциях, и это не совсем правильно. Существует множество сложных кровель, самостоятельный монтаж которых вполне доступен начинающим строителям. Одна из них – ломаная крыша – своими руками возвести ее вполне возможно.

Конструкции такого типа пользуются особой популярностью. Несмотря на то, что с эстетической точки зрения существует множество более эффектных и выразительных типов крыш, именно ломаные выбирает большое количество застройщиков. И для этого есть объяснение. Ломаные конструкции обладают рядом преимуществ:

• Позволяют наиболее эффективно использовать пространство под крышей;
• Монтируются без привлечения тяжелой техники;
• Имеют сравнительно небольшой вес.

Основными недостатками ломаных крыш считается сложность их расчета и монтажа, а также довольно массивный внешний вид, который не каждому понравится. Однако возможность обустроить в подкровельном пространстве жилое помещение, которую дает ломаная крыша, перевешивает все недостатки. Кроме того, дизайнеры советуют излишнюю солидность и «увесистость» дома с ломаной кровлей поддержать такими же массивными дворовыми постройками. Тогда главное строение не будет выбиваться из общего ансамбля, и усадьба будет выглядеть солидной и добротной.

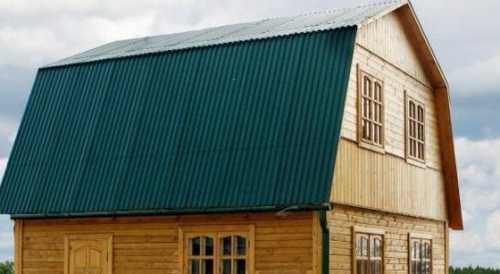

Обустройство ломаной крыши позволяет наиболее эффективно использовать подкровельное пространство

Ломаная или, как ее еще называют, мансардная крыша в основе своей имеет четырехскатную крышу, «перекроенную» таким образом, что под ней расположено дополнительное помещение. Визуально такая крыша состоит из двух частей:

• Верхняя пологая конструкция;
• Нижняя, наиболее крутая, часть кровли.

Конструктивные особенности таких крыш предполагают некоторые ограничения по типу зданий, на которых они могут быть возведены. Оптимальным вариантом для обустройства ломаной кровли является постройка прямоугольной формы. Квадратное строение так же может быть накрыто крышей такого типа, но потребуются небольшие изменения в расчете стропильной системы. Кроме того, ширина здания должна быть немного больше или равна 6 метрам. Более узкое строение не позволит в полном объеме использовать подкровельное пространство. Слишком широкое – серьезно усложнит проектирование и монтаж стропильной системы.

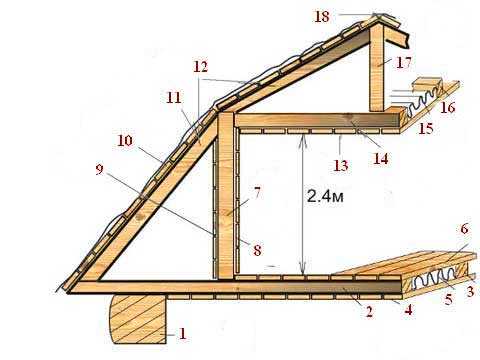

Стропильная система ломаной крыши имеет достаточно сложное строение

Задумываясь о том, как сделать ломаную крышу, нужно понимать, что начинать следует с расчетов. Для того чтобы рассчитать конструкцию, потребуется произвести:

• Вычисление количества кровельного материала;
• Расчет несущей способности стропильной системы балок.

Первый компонент вычисляется достаточно просто. Для подсчетов потребуется величина площади будущей крыши и типоразмеры выбранного кровельного материала. Не забудьте про обязательный запас, который идет на подрезку и т.п. Его величина обычно указана в инструкции к материалу. Для расчета несущих конструкций необходимо знать:

• Угол уклона скатов;
• Максимальную снеговую нагрузку;
• Удельный вес покрытия для кровли;
• Сечение стропил;
• Длину пролетов стропильной системы;
• Шаг установки стропил.

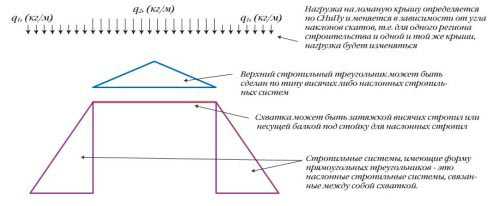

Нагрузка на ломаную крышу определяется по СНИПу и меняется в зависимости от угла наклона скатов. Это значит, что для одного региона строительства и одной и той же крыши, нагрузка будет изменяться

Исходя их этих данных, выполняются все необходимые расчеты. Однако это под силу только специалистам. Можно найти специальную компьютерную программу, которая произведет вычисления и определит «жизнеспособность» подобранной конфигурации. Если окажется, что стропильная система с заданными параметрами не будет устойчива, необходимо вносить изменения до получения положительного результата.

Мауэрлат, стропила и прогоны ломаной крыши выполняются из прочного толстого деревянного бруса и обрезной доски. Оптимальным вариантом будет хорошо просушенная древесина зимней заготовки из хвойных пород. Уровень влажности не должен превышать 22%. Особое внимание следует обратить на качество материала. От прочности бруса зависит надежность всей конструкции, поэтому малейший брак, будь то небольшое расслоение или повреждение жуком, должен быть сразу же отсортирован. Контробрешетка и обрешетка так же выполняются из древесины, однако для этих участков используются рейки и брусья меньшего сечения.

Требования к качеству материала остаются прежними. Для обустройства обрешетки некоторые используют стальной оцинкованный профиль. Такой вариант можно считать вполне приемлемым. Для надежной фиксации стыков стропил потребуется толстая фанера. Кроме этого понадобятся материалы для обустройства кровельного пирога: паро- и гидроизоляция, утеплитель и, собственно, покрытие, а так же разнообразные скобяные изделия для крепления.

Важно: Перед монтажом все детали из дерева обязательно должны быть обработаны антисептиком, который защитит древесину от микроорганизмов и увеличит срок ее службы, а также специальным огнезащитным составом. Выполнять обработку уже смонтированной стропильной системы менее удобно. Кроме того, покрытие невозможно качественно нанести на внутренние части в местах стыков деталей, что существенно уменьшает эффективность обработки.

Обработку антисептическими и огнезащитными пропитками лучше проводить перед монтажом стропильной системы

Первым этапом строительных работ является установка стропильной системы. В самом начале монтажа для облегчения подрезки стропил из плотного картона или тонкой фанеры вырезаем шаблоны для основных деталей. Эта операция должна быть выполнена с использованием чертежа крыши и с максимальной точностью, поскольку от нее зависит последующая подгонка стропил. Детали обрезаются по шаблону и поднимаются наверх. Монтаж стропил начинается с крепления боковых секций к мауэрлату, затем к ним прикрепляются верхние. Секции соединяются между собой при помощи фанерных накладок, после чего фиксируются углы.

Нижний уровень стропильной системы должен состоять из параллельно установленных брусьев сечением не менее 250 мм, прикрепленных цементным раствором. Вертикальные стропила выполняются из брусков сечением не менее 50 мм или из досок шириной минимум 70 мм. Скрепляется конструкция уголками и высокопрочными болтами. Далее устанавливается и прочно фиксируется прогонный брус. И только после того, как к фронтонным частям и верхним секциям надежно прикреплен верхний прогон, устанавливаются и фиксируются раскосы. В завершении первого этапа монтажа устанавливаются вертикальные стойки.

Второй этап – монтаж утеплителя. При обустройстве крыш в кровельный пирог помимо утепляющих материалов обязательно включается пароизоляция, которая препятствует проникновению влаги в систему, тем самым сохраняя ее от разрушения. Пароизоляционную пленку монтируют со стороны помещения.

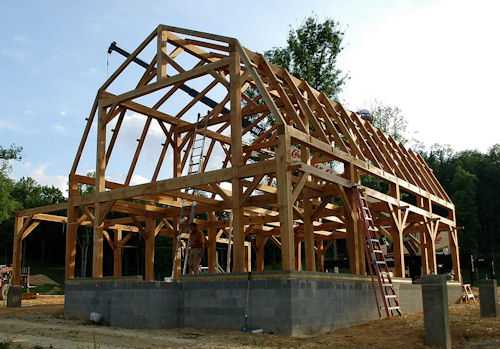

Грамотно собранный каркас обеспечивает ломаной крыше запас устойчивости и прочности.

Таким образом, если начинать от помещения, то грамотно устроенный кровельный пирог должен выглядеть так:

1. Отделка потолка.
2. Потолочное перекрытие.
3. Пароизоляционная пленка.
4. Утепляющий материал.
5. Гидроизоляционная пленка.
6. Обрешетка.
7. Кровельное покрытие.

Укладку пароизоляции и утеплителя производят в соответствии с рекомендациями производителя, которые указаны в инструкции к материалу. Следующий этап – монтаж гидроизоляции. Для укладки пленки удобно использовать контррейку, которую прикрепляют внахлест, начиная с карниза и к коньку. Важно уложить материал свободно, без натяжения. Оптимальный вариант – небольшое провисание гидроизоляции. Специалисты рекомендуют укладывать пленку внахлест с шириной заведения минимум 20 мм в два слоя. Полотнища обязательно скрепляют между собой специальным скотчем. Поверх гидроизоляции монтируется обрешетка, шаг укладки зависит от типа кровельного покрытия. Если еще непонятно, как монтируется ломаная крыша своими руками – видео уроки помогут досконально разобраться в процессе.

Выполняя обустройство ломаной крыши, очень важно грамотно выполнить все работы и не допустить ошибки, которые впоследствии негативно повлияют на надежность кровли. Самой распространенной из них считается нарушение вентиляционного режима. Грамотно обустроенная ломаная крыша должна в обязательном порядке вентилироваться. Иначе возникают проблемы, приводящие к неизбежному разрушению всего кровельного пирога. К появлению проблем с проветриванием приводят:

• Недостаточный зазор между поверхностью кровельного покрытия и утеплителем. Величина воздушной прослойки зависит от вида выбранного материала для крыши. Плоские покрытия требуют зазора величиной не менее 50 мм, профилированные – не менее 25 мм.
• Отсутствие специально устроенных продухов для вентиляции в карнизе и в коньке крыши.

Ломаная крыша – это не только эффективное использование подкровельного пространства, но и украшение здания

В строительстве не существует мелочей. Каждый узел и участок кровли должны быть грамотно спроектированы и смонтированы. Может показаться, что ломаная мансардная крыша своими руками – это просто. Возможно, для опытного строителя так и есть. Но для новичка, весь опыт которого заключается в чтении форума тематического портала, это может оказаться непосильной задачей. Оцените свои возможности. Если вы уверены в собственных силах – смело приступайте к работе. А если сомневаетесь, тогда рассмотрите вариант с приглашением профессионалов. Специалисты быстро и качественно выполнят проект и монтаж ломаной крыши, которая будет радовать своей прочностью и прослужит не один десяток лет.

goodkrovlya.com

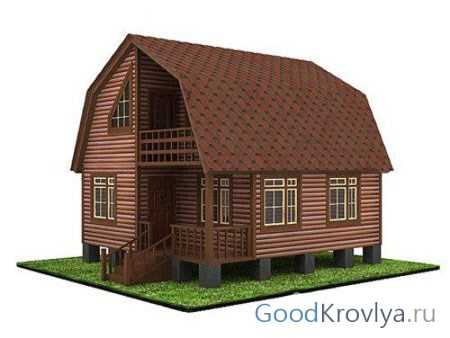

Ломаная крыша своими руками: как построить ее правильно?

Обычная двускатная крыша имеет сравнительно небольшое свободное пространство, поэтому зачастую при строительстве загородных домов изготавливается ломаная крыша своими руками. Данный вариант является оптимальным и в той ситуации, когда планируется мансардная жилая зона.

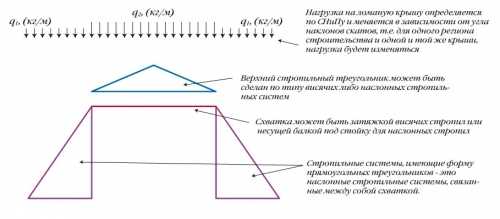

Расчет нагрузок на ломаную крышу.

Итак, как построить ломаную крышу правильно?

Для начала требуется заготовить материал. В основном применяются деревянные брусья из древесины хвойной породы 50х100, которая к тому же имеет сравнительно недорогую стоимость. Они понадобятся для возведения стропильной части, без которой невозможна конструкция ломаной крыши.

Для устройства обрешеточной части понадобятся обрезные доски сечением 50х150 мм. Чтобы рассчитать объем, необходимо учитывать особенности кровельных материалов и площадь дома, которые в каждом отдельном случае разные.

Крепление стропильной конструкции выполняется металлическими скобами и кронштейнами, которые соединяются при помощи саморезов.

Мауэрлатные балки прикрепляются на устроенные ранее шпильки, диаметр которых 16-22 мм по длинной стороне стены.

Монтаж ломаной крыши выполняется так же, как и устройство обычной двускатной, только нужно учесть более массивные стропильные перекрытия.

Определившись со всеми параметрами и размерами, можно приступать непосредственно к устройству ломаной конструкции.

Как сделать ломаную крышу

Один из вариантов пропорций для ломаной крыши

Необходимо установить балки перекрытий (сечение 200х100 мм) и мауэрлат, которым является брус из дерева, укладываемый на стены здания. Его исключение возможно лишь в том случае, если выполняется строительство кровли бревенчатых, брусовых либо каркасных деревянных домов. В таких случаях в качестве мауэрлата используют верхние венцы бревен или верхние брусья.

Мауэрлатом обычно являются брусья 150х150 либо 100х150 мм. Они укладываются в одной плоскости с внутренними поверхностями стен. Снаружи можно применить наличие защитного заграждения из кирпича. На стены дома перед укладкой мауэрлата требуется рубероидная гидроизоляция (1-2 слоя).

Сам мауэрлат может крепиться к стене несколькими способами:

1. Закрепляться скобами в брусья, которые вмурованы на 2-3 ряда ниже стенного верха.
2. Если строительство здания выполнено из пенобетона либо газосиликата, под кровлей делается пояс из железобетона, в который при заливке происходит закладка резьбовых шпилек (диаметр 12-14 мм, шаг 150-200 см). В мауэрлатных брусьях просверливаются отверстия, которые нужно рассчитать согласно данным шпилькам, далее брусья монтируются и прикрепляются при помощи гаек и шайб.
3. В кладку из кирпичей ниже верха стен ложится 3-4-миллиметровая проволока из стали, концы которой выпускаются перпендикулярно стене и имеют достаточный выпуск для обвязки мауэрлата.

Требуется строго вертикальное выставление стоек по двум линиям. Вначале они устраиваются по краям (брус 150х100 мм), потом, после натягивания шнурка, выставляются промежуточные (сечение 150х50 мм). При этом шаг между ними должен быть не больше трех метров. Выполняем закрепление всех стоек при помощи временных распорок. Желательно стоечную высоту брать на 10-15 см выше чистовой потолочной высоты.

На стойки сверху происходит устройство прогонов из досок 150х50 мм, устанавливаются остальные стойки. Распорки можно уже не употреблять.

На прогоны крепятся ригели (затяжки), можно использовать в качестве крепежа кровельные уголки. Под затяжки ставится временная подпорка, чтобы в дальнейшем, устанавливая стропила верхнего ската, можно было спокойно работать, не опасаясь их поломки и провисания. После этого требуется ригели скрепить при помощи доски, чтобы увеличить жесткость конструкции.

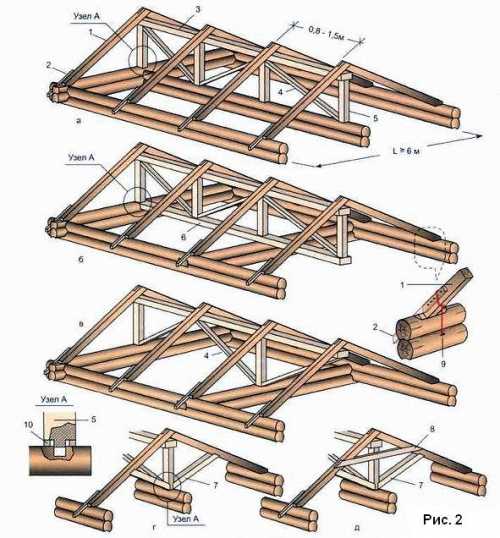

Установка стропильной части

Для этого приготавливается шаблон, делаются верхние запилы, нижние размечаются по месту и крепится само стропило. На данном этапе рекомендуется установка заглушек для утеплителя.

• устанавливаем стропила верхних скатов;

Вначале изготавливается стропильный шаблон. Для этих целей подойдет любой из обрезков досок 150х25 мм.

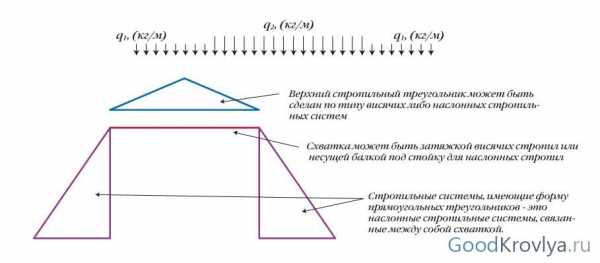

Расчет и создание стропильной системы ломаной крыши.

Далее он закрепляется строго по вертикали на крайней затяжке. Один из углов данного отрезка должен иметь совпадение с геометрическими центрами крыши.

Затем берется подходящая доска тех же размеров, прикладывается и при помощи карандаша отчеркиваются верхний и нижний запил.

По шаблону изготавливаются еще 2 стропила и устанавливаются, при этом первая пара стропил закрепляется подкосами, во избежание ее падения.

Таким же методом монтируются и оставшиеся стропила. Промежуточные можно скрепить дополнительно доской, чтобы уменьшить количество подпорок.

• требуется наличие подвесок из доски 150х25 мм, чтобы предотвратить провисание ригелей, когда уберутся временные подкосы;
• правильно выполняется строительство фронтонного каркаса и последующая его обшивка;

Для этого требуется наличие дополнительных стоек, выполняющих функции каркаса фронтона.

Точную установку контролируют натянутым по низу стропил шнурком.

Выполняем оконные проемы. Их размеры и конфигурация выбираются согласно предпочтениям домовладельцев.

• производится подшивка карнизной доски по периметру всего здания. Лобовую доску (прикрепляется к торцам балок) делают при помощи рук из досок 200х25 мм.

Снизу к карнизу подшивается две доски 100х25 мм, чтобы в последующем при отделке снаружи произвести устройство софита, без которого мансардная крыша не будет смотреться.

При этом следует учесть, что если при монтаже водосточной системы будут применяться металлические держатели для желоба, то их установкой нужно заняться на данном этапе (укладывать нужно непосредственно под гидроизоляционное основание из пленки). Рекомендуется выполнить устройство сайдинга на лобовых досках, что позволит облегчить работу в дальнейшем. Если держатели из пластика, то можно сделать это и позднее. Мансардная крыша с применением пластиковых деталей смотрится элегантнее.

Работы по обрешетке и пароизоляции

• строительным степлером закрепляется на стропилах первая полоса пароизоляционной пленки. Если имеются леса, то это только упростит работу;

После прикрепления пленки к стропилам прибивается контробрешетка (рейки 50х25 мм).

Но учтите, что должны оставаться места под нахлесты последующих полос изоляции (около 10-15 см).

• выполняется обрешетка;

В данном случае расстояние между досками зависит от вида кровельного покрытия, при приобретении которого имеется наличие инструкции, где детально описывается схема обрешеточной части под этот материал. Но обычно шаг равен 20-25 см, т.е. она размещается таким образом, чтобы доски приходились на те места, которые удобны для крепежа (волны) и выдерживают нагрузку покрытия. Таким методом покрывается вся крыша.

• далее выполняются фронтонные свесы и отливы, происходит это следующим способом:

1. Ветровая доска (150х25 мм) подшивается к выступающим обрешеточным концам при помощи саморезов.
2. Происходит вставка и закрепление саморезами кобылок фронтонных свесов из доски 150х25 мм. Требуемый шаг составляет около 100 см.
3. Снизу к кобылкам подшиваются доски 100х25 мм, которые в дальнейшем обшиваются сайдингом.
4. Необходимо наличие треугольных кобылок, изготовленных из обрезков досок 150х50 мм. Далее крепим их на вынос и монтируем к ним 2 доски 100х25 мм. В последующем они подлежат отделке сайдингом.

На этом мансардная конструкция готова. Осталось лишь положить кровельное покрытие, что не составит особого труда. Передвигаться при его монтаже следует осторожно, чтобы избежать повреждений крыши и не упасть самому.

Как сделать ломаную крышу своими руками

Особое значение в последнее время придается увеличению функциональности построек с сохранением привлекательного внешнего вида. Этим целям как раз и служит сделанная своими руками ломаная крыша, которая позволяет дополнительно создать жилое пространство, организовав с максимальным комфортом мансардное помещение. Ломаной крышей выступает тип кровли, который является одним из самых сложных для проектировки и строительства. Тем не менее, это не делает данный тип кровли менее популярным.

Оглавление:

1. Понятие ломаной крыши
2. Устройство ломаной крыши
3. Виды ломаных крыш
4. Форма ломаной крыши
5. Возведение ломаной крыши

Понятие ломаной крыши

Ломаными называют крыши из-за своей формы и большого числа ломаных линий. По своей сути, ломаная крыша – это разновидность двухскатной крыши, которая позволяет получить на мансардном этаже большую площадь жилого пространства. Но для многих застройщиков организация дополнительного пространства не слишком важна, им просто такая форма крыши больше нравится, чем традиционная двухскатная.

Ещё одно преимущество строительства ломаной крыши кроется в возможности получения на мансардном этаже высокого потолка. То есть такую конструкцию можно сделать выше, чем обыкновенную двускатную, которая зачастую не выдерживает ветровую нагрузку из-за слишком крутых углов наклона. Подобные возможности обеспечены переломом на скате: верхняя часть, что является более уязвимой ввиду восприятия ветровой нагрузки, наклон имеет небольшой, а вот нижняя часть резко опускается вниз.

Устройство ломаной крыши

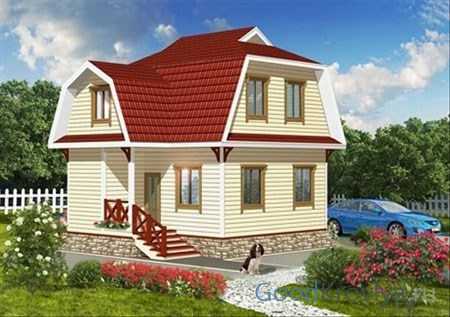

Максимальной популярностью пользуется четырехскатная ломаная крыша, потому что именно такая конструкция идеально в себе сочетает невысокую сложность строительства стропильных систем и максимально эффективное использование жилого пространства. При подобном подходе с минимальным вложением денежных средств можно дополнительно получить полноценные комнаты, что полностью пригодны для проживания в любое время.

Устройство ломаной крыши подразумевает наличие достаточно габаритных стропильных конструкций, но так как при ее строительстве принято использовать модульную методику монтажа, можно собрать всю систему без применения сложной грузоподъемной техники. Стойки и стропила обрезаны под определенным углом в месте переломов скатов. Для крепления узлов всей системы используются фанерные «косынки», которые имеют толщину не больше 2 сантиметров.

Подобная конструкция четырехскатной крыши отлично подходит для домов с относительно небольшими габаритами, где не получится сделать ломаную крышу сложной формы. А для больших построек обычно создают немного другую стропильную систему.

Виды ломаных крыш

Различают несколько видов ломаных крыш зависимо от количества скатов: односкатные, двухскатные, трех- и четырехскатные. Как правило, от подобного параметра зависит комфортабельность проживания в доме, а также надежность постройки.

Ломаная крыша включает 2 ломаных ската. Односкатная крыша представляет из себя некую наклонную плоскость, закрепленную на стенах различной высоты. Подобное решение является самым распространённым, потому что предполагает создание достаточно простой стропильной системы.

Двухскатная крыша состоит из 2 скатов, направленных в диаметрально противоположные стороны. Подобная разновидность организации мансарды также выступает весьма популярной. А всё потому, что данный тип кровли является очень качественным в использовании. Сводчатые крыши характерны, как правило, для жилых домов прямоугольной формы.

Трехскатная ломаная крыша в торце имеет 1 вертикальную стену, а второй торец изготавливается с такими изломами профиля, какие имеют и боковые скаты крыши. Подобная конструкция отличается меньшим весом из-за отсутствия одной капитальной стены. К тому же трехскатную крышу обустраивают, когда сопрягается крыша мансарды с крышей другой части жилого дома.

Четырехскатная крыша имеет в своей конструкции ломаные профили по всем 4 скатам стены. Это самый сложный вариант ломаных крыш с технической точки зрения. Зато они обладают самым легким весом.

Впрочем, если принципиально для застройщика, то можно сделать и семиугольник. Но проекты ломаных крыш с подобным изломом профиля на практике используется крайне редко из-за сложностей, что возникают в установке стропил и монтаже кровельного покрытия.

Не только дома, но и балконы (лоджии) в квартире могут быть с крышей, в том числе и с панорамной. Доверить установку лучше специалистам. Уникальное остекление балконов с крышей любой сложности.

Форма ломаной крыши

Формы ломаной крыши бывают абсолютно разными. Такие крыши в большинстве случаев имеют вид параболы и встречаются чаще всего в частных прямоугольных домах. Скаты имеют трапециевидную форму по длинным сторонам и треугольную форму по коротким. Зачастую чертежи ломаной крыши и её стропильной системы бывают намного сложнее, и в них появляются диагональные стропила.

Полувальмые конструкции считаются разновидностью четырёхскатной ломанной крыши. Полувальма представляет собой некий торцевой скат, торец двускатной крыши его срезает не целиком, а лишь нижнюю и верхнюю её часть.

Крыша при нижнем расположении имеет форму трапеции, а при верхнем – треугольника. К шатровым крышам причисляют такие разновидности, как конические, купольные и пирамидальные конструкции. Зачастую устанавливают такие ломаные крыши для зданий круглой и многоугольной формы.

Возведение ломаной крыши

При всей сложности ломаной крыши конструкцию можно построить своими руками. Определившись с размерами изделия и схемой ломаной крыши, можно приступать к её возведению. Конструкции мансарды имеют много особенностей, которые отличают их от остальных кровель. При неправильном монтаже крыша может протекать, иметь плохую вентиляцию, сверху может скапливаться дождевая вода, лед и снег.

Выбор материала

Стропильную конструкцию для ломаной крыши рекомендуется изготавливать из деревянных материалов, что помогает существенно облегчить несущую конструкцию. В данном варианте использование железобетонных конструкций и металлических профилей не желательно.

Для формирования стропильной конструкции требуется деревянный брус, который отличается оптимальной влажностью. Для строительства преимущественно используется дерево хвойных пород, как недорогой и самый мягкий материал. Для формирования обрешетки нужна обрезная доска.

Чем легче вес кровли, тем в конечном итоге надежнее будет вся ломаная крыша. К таким материалам относят металлочерепицу, мягкие кровли, оцинкованное железо и камышовые полотна. Соединение стропильных конструкций производят с помощью металлических скоб и кронштейнов, закрепленных саморезами.

Расчёт размеров

Перед строительством ломаной крыши следует произвести довольно точный расчет. Малейшие погрешности при распределении нагрузок могут спровоцировать некачественное создание несущей конструкции, которая не выдержит весь вес кровли и стропильных ног. Чтобы правильно произвести расчёт, необходимо иметь под рукой: проект конструкции крыши, калькулятор и рулетку.

Точно измерьте все размеры ломаной крыши и перенесите их на эскиз. Крышу подобного плана лучше разбить на несколько разных геометрических фигур — трапеций, прямоугольников и треугольников. Далее измерьте площадь каждой фигуры, и посредством их суммирования получится узнать общую площадь мансардной крыши.

Чтобы в процессе строительства не столкнуться с нехваткой кровельного материала, нужно произвести его детальные расчёты. Это также поможет сэкономить деньги, не переплачивая при этом за лишний материал. Вы уже знаете общую площадь крыши, поэтому легко сможете высчитать, сколько потребуется для строительства листов кровельного материала. При расчетах нужно учитывать все тонкости кровельного каркаса и наличие карнизов с коньками.

Защита древесины

Перед тем, как делать ломаную крышу и формировать стропила, рекомендуется защитить древесину от излишней сырости и побеспокоится о предотвращении процессов, что поддерживают горение. Для этого необходимо все конструкции обработать перед началом монтажа антисептиками и противопожарными составами.

В арсенале защитных средств сегодня находится много составов, которые препятствуют гниению деревянных конструкций. Наносят составы в несколько слоев с помощью широкой кисть, чтобы они наиболее глубоко проникли в древесину. При работе с подобными активными веществами стоит защищать руки и органы дыхания маской и специальными перчатками.

Расположение балок перекрытия

Перед началом размещения балок перекрытия стоит обязательно посмотреть видео о ломаной крыше своими руками. Затем установите мауэрлат и балки перекрытия. Сечение балок перекрытия выберите 100 на 200 миллиметров. По двум линиям стойки выставите строго вертикально крайние балки из бруса, затем натяните шнурки и установите промежуточные.

Между ними допускается расстояние не больше 3 метров. Все стойки принято закреплять временными распорками. Высота стоек выбирается на 10 сантиметров больше планируемой высоты потолков в комнатах.

Хочется отметить, что когда делают новую крышу на старом доме, часто при взгляде сверху на разложенные балки перекрытия не получается строгий прямоугольник. С целью облегчения работы необходимо поставить стойки таким способом, чтобы из них обязательно получился прямоугольник.

Каркас боковых стен

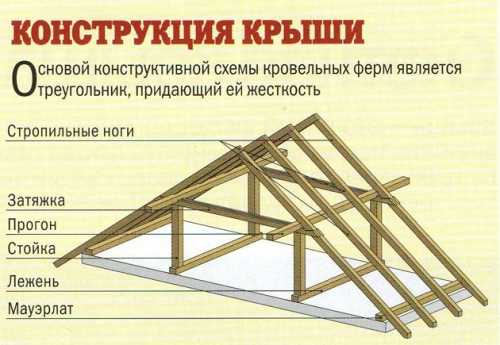

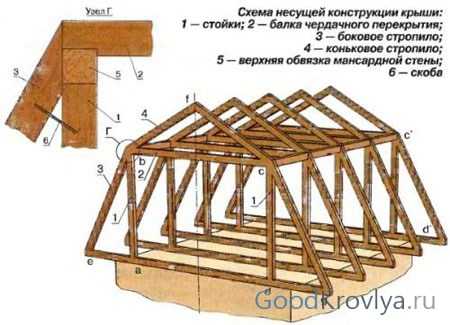

Положите сверху на стойки прогоны из доски и установите оставшиеся стойки. Полученные конструкции будут выполнять функции будущего каркаса боковых стен мансарды. На прогоны установите и прикрепите затяжки. Под каждую из них по средине пролёта принято ставить временную подпорку, чтобы при монтаже стропил верхних скатов можно было спокойно ходить по затяжкам и не бояться, что они сломаются.

После установки всех затяжек скрепите их сверху доской, и конструкция в результате станет более жёсткой. Следуя инструкции, как правильно построить ломаную крышу, стоит установить боковые стропила и заглушки для утеплителя, после этого можно заняться установкой стропил верхних скатов.

Установка верхних скатов

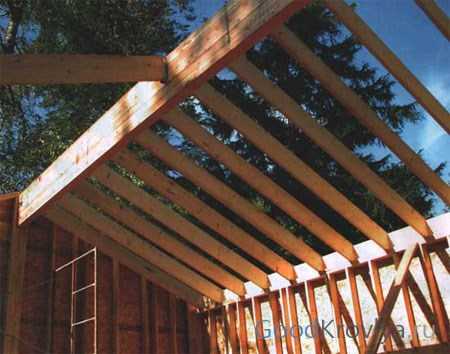

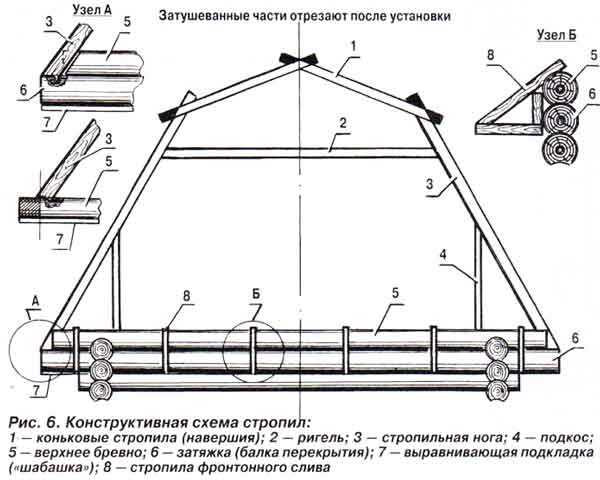

Для начала нужно сделать шаблон стропил. Возьмите нужный обрезок доски и закрепите его временно на крайнем ригеле в вертикальном положении. Один из верхних углов доски должен точно совпадать с геометрическим центром ломаной крыши. Изготовьте по шаблону 2 стропила и установите их, закрепляя подкосом.

Дальше нужно поставить все остальные стропила. Если вас интересует, как построить ломаную крышу согласно традиционному варианту, то запомните, что на крышу достаточно установить 4 подкоса — по 2 в различных направлениях. Остальные пары пока не создана обрешётка временно скрепите дюймовой доской. Согласно рисунку нашиваются подвески, которые и предотвращают провисание затяжек, когда вы уберете временные подпорки.

После этого нужно установить каркас фронтона и обшить его, сделать карнизы, обрешётку, фронтонные отливы и свесы. Дальше следует очередь кровельных работ. После соединения всех элементов конструкции нужно дополнительно обработать их для предотвращения губительного воздействия влаги.

Гидроизоляция и утепление кровли

Для создания в мансардном пространстве комфортной атмосферы и уменьшения энергетических затрат на отопление помещения стоит позаботиться о гидроизоляции кровли. Предпочтительней использовать специальный «кровельный пирог», который позволяет создать оптимальную влажность. Как он выглядит можно узнать, просмотрев видео о ломаной крыше.

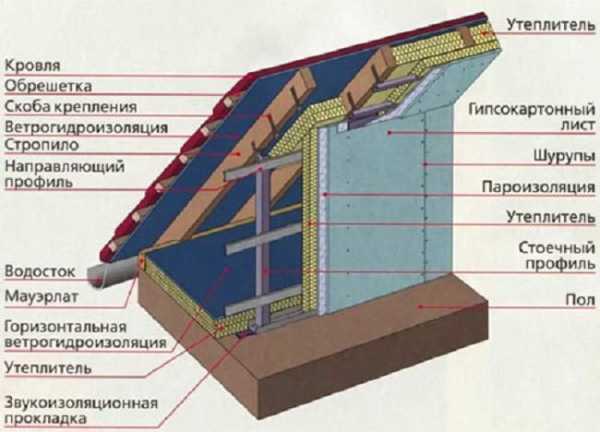

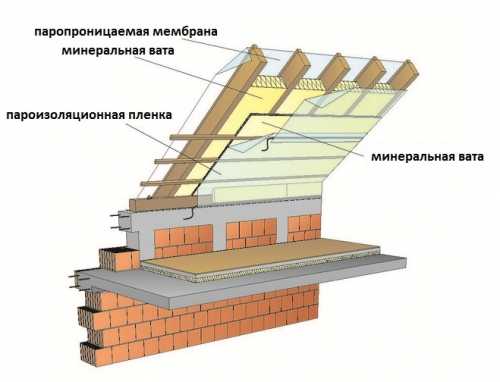

На обрешётку сначала установите специальную подкровельную или гидроизолирующую плёнку. Сверху на неё уложите любой утеплитель – насыпной, рулонный или в матах. На него уложите слой толя, который нужно крепить к обрешётке с помощью дюбелей. Затем располагается второй ряд обрешётки.

Кровельные работы

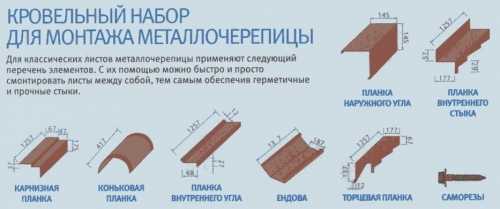

После того, как ломаная крыша сделана, а строительные работы по утеплению и гидроизоляции кровли окончены, наступает пора выбора кровельного материала. Не зависимо от того, что кровля ломаной крыши имеет в своей конструкции несколько углов наклона, установку кровельного материала принято производить по обычной технологии.

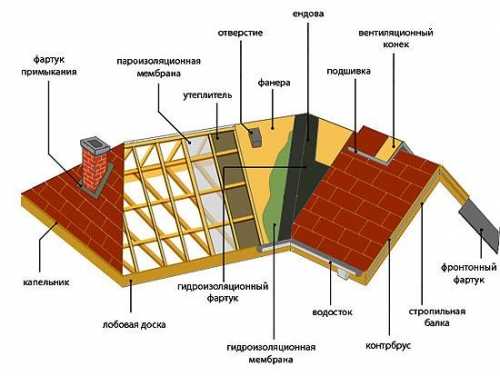

Систему обрешетки накладывают на специальные контррейки, позволяющие создать естественную вентиляцию кровли. Организовывая обрешетку, нужно следить за строжайшим соблюдением геометрических размеров с целью облегчения монтажа кровельного материала, который следует проводить в соответствии с требованиями СНиП и технологией, что рекомендована изготовителями.

Такие крыши не желательно покрывать медной черепицей или железом, потому что в помещении летом становится очень душно и жарко, несмотря на наличие большого количества окон. После монтажа кровли можно приступать к установке водостоков.

Водоотливы для крыши

При устройстве ломаной крыши совершенно необходимы водоотливы. Их предназначение кроется в отведении воды, которая льется с крыши, от фундамента и стен здания. Срок эксплуатации дома без водоотливов станет крайне непродолжительным. Водоотливы для ломаной крыши можно сделать из пластика, цветных металлов или оцинкованной стали. Некоторые производители такие водоотливы покрывают специальными полимерными покрытиями, повышающими устойчивость материала к воздействию коррозии.

Сегодня в продаже можно встретить также пластиковые водоотливы, которые отличаются низким уровнем стоимости, незначительным весом, низким уровнем шума под ветровой нагрузкой, различными вариантами цвета и дизайна. Современные пластиковые системы для отвода воды являются устойчивыми к температурным перепадам.

Конечно же, на фото ломаных крыш более привлекательно смотрятся водоотливы из цветных металлов — меди, алюминия или титана. К тому же они характеризуются высоким уровнем устойчивости к коррозии. Но их стоимость слишком высока для среднестатистического застройщика.

Установка мансардных окон

Без естественного освещения мансарда не станет полноценной жилой комнатой. Нужно установить мансардные окна, что имеют специальные рамы, к которым предъявляются достаточно жёсткие требования. Так как такие конструкции принято устанавливать в крыше, их устройство должно подразумевать отличную гидроизоляцию, потому что выпадают на них большие нагрузки от осадков.

Мансардные окна обычно изготавливаются из ПВХ или дерева. Стеклопакеты к таким конструкциям должны быть энергосберегающими, они покрыты специальной пленкой, которая способна защищать их от повреждения и грязи. Удобным должен быть и механизм открывания окон, потому что их довольно тяжело мыть.

Остекление мансард характеризуется своими особенностями. Площадь окна при вертикальном освещении должна составлять 1/8 площади крыши. Такое соотношение при встроенных окнах достигает 1/10. Окна можно устанавливать в один или несколько рядов, они могут быть комбинированными.

Важным моментом при монтаже мансардных окон выступает заделка откосов — они немного выдаются над поверхностью ломаной крыши. Желательно установить специальные проставочные бруски, что должны располагаться между пароизоляционной плёнкой и гипсокартоном. Это позволит предотвратить появление конденсата и создать требуемый поток воздуха. Саму пароизоляционную плёнку следует устанавливать по всему контуру мансарды и окна, в ней не должно быть лишних отверстий и щелей.

Таким образом, возведение ломаной кровли — достаточно сложная технологическая операция, и если соответствующих навыков вы не имеете, следует эти работы поручить специалистам. Но если вы настроены решительно, наши рекомендации и инструкции, что освещают вопрос, как правильно сделать ломаную крышу, помогут самостоятельно реализовать проект и позволят построить красивую ломаную крышу при минимальных капиталовложениях.


strport.ru
