Мансардная вальмовая крыша – проекты частных домов и виды четырехскатной кровли + фото

проекты частных домов и виды четырехскатной кровли + фото

Дом неотъемлемая составляющая жизни любого человека. И неважно живете вы в собственном доме или снимаете в аренду.

А может вы в данный момент занимаетесь его постройкой?

Для тех, кто решил самостоятельно возводить дом важно помнить, что особое внимание следует уделить крыше.

Этот конструктивный элемент имеет особую важность, как с эстетической точки зрения, так и практической. Ведь ему придется защищать всю постройку от различных погодных условий:

• Дождь;
• Снег;
• Град;
• Ветер;
• Солнце.

Поэтому перед постройкой необходимо продумывать заранее, какую форму будет иметь крыша? Каким кровельным материалом лучше ее перекрыть? Произвести необходимые расчеты вальмовой крыши перед началом постройки, чтобы в период перекрытия не возникло проблем.

Содержание статьи

Какие бывают крыши?

Форму лучше подбирать ориентируясь на климат того региона где вы живете. От этого зависит насколько будет эффективна защита всего здания в разные периода года.

Они делятся на:

• Плоские;
• Скатные.

У каждой их них есть свои преимущества и недостатки.

Но в регионах с частыми осадками в виде дождей, снегопадов или града, лучше всего устанавливать скатные варианты.

Благодаря углу наклона осадки не накапливаются на плоскости, а сходят по скатам в специальные водовороты. Углы наклона выбирается в соответствии с желанием застройщика, начиная от 10 градусов.

Они также делятся на несколько видов:

• Односкатные;
• Крутой угол двускатной поверхности;
• Пологая форма двухскатной плоскости;
• Ломаная с расположением мансарды;
• Вальмовая с четырьмя сторонами под скаты;
• Полувальмовая;
• В виде шатра с четырьмя скатами.

Подробнее о видах крыш вы можете прочитать здесь.

ВАЖНО!

Выбирая подходящую форму необходимо учитывать ряд факторов: насколько обильны осадки в вашем районе; дуют ли ветра и особенно, какой силы и длительности, это важно для выбора подходящего угла наклона.

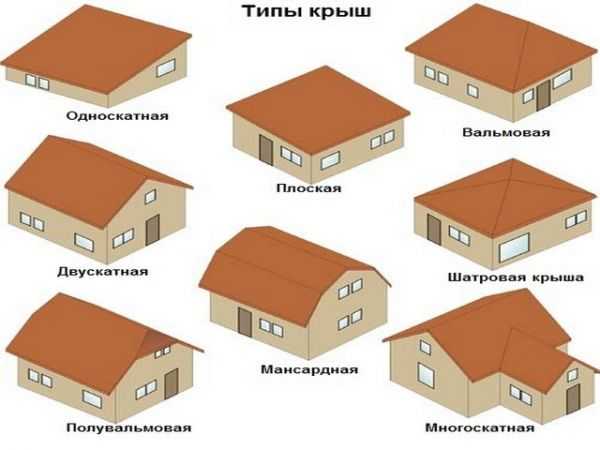

Виды крыш

Четырехскатная кровля – что из себя представляет, и каких видов бывает?

Основное отличие вальмовой крыши от всех это наличие четырех скатов. Стропильная система состоит из двух больших частей, которые имеют форму трапеции, а маленькие треугольника.

Назвали этот вид из-за его треугольных скатов расположенных на фронтальной стороне.

Для постройки подобной конструкции необходима двойная стяжка и балки. Еще следует обустроить водостоки к каждому скату, чтобы влага не повредила стены дома.

Планируя конструкцию водостоков, следует продумать, куда будут стекать осадки, некоторые совмещают стоки с общей канализационной системой. Но тут важно учитывать количество осадков в вашем регионе

.

Вальмовая кровля обладает массой преимуществ, основной из которых является ветровая защита от сильных порывов. Подобная конструкция меньше подвергается деформации и служит значительно дольше двускатной кровли.

Вальмовая конструкция не имеет вертикальных фронтонов, вместо них установлены скаты в форме треугольника. Благодаря этому визуально уменьшается объемность, правда этого нельзя сказать о стоимости всей конструкции.

Раскрой материала и монтажные работы во время перекрытия вальмовой крыши обойдутся владельцу в полтора раза дороже, чем установка обычной кровли.

С другой стороны не придется покупать обшивочный материал, для торцевой части, что сэкономит строительный бюджет.

Конструкция вальмового типа может быть простого вида и сложного. Простая форма имеет обычные геометрические расчеты.

Сложный вид требует тщательного расчета и дополнительных материалов по конструированию. Конечно, эффектнее смотрится сложные конструкции вальмовой крыши особенно с мансардой.

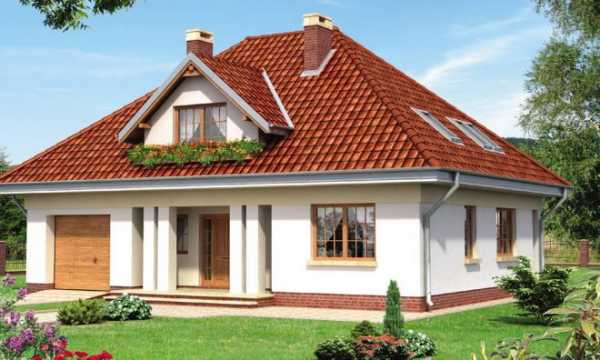

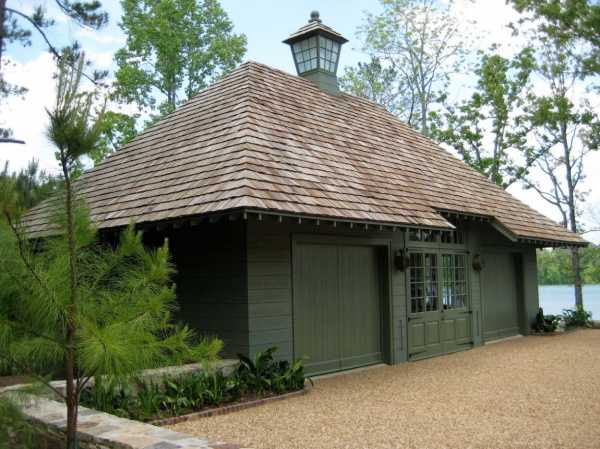

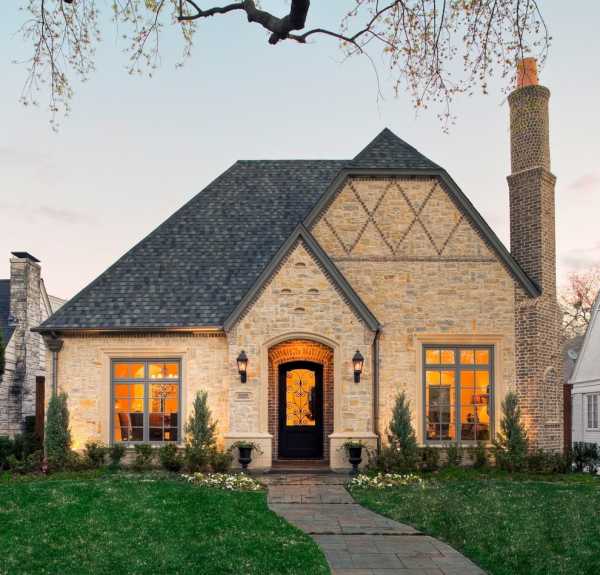

Вальмовая крыша фото

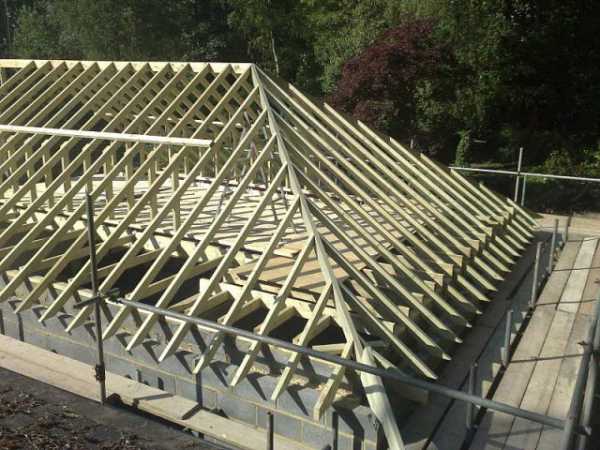

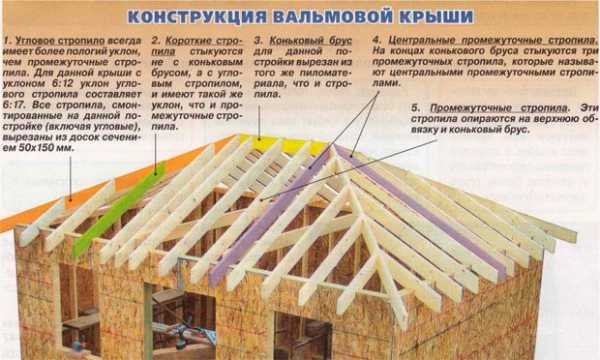

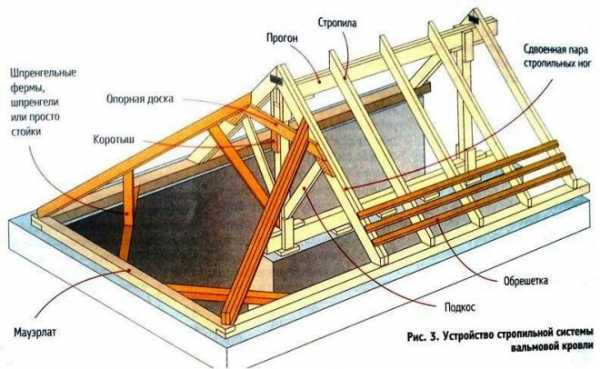

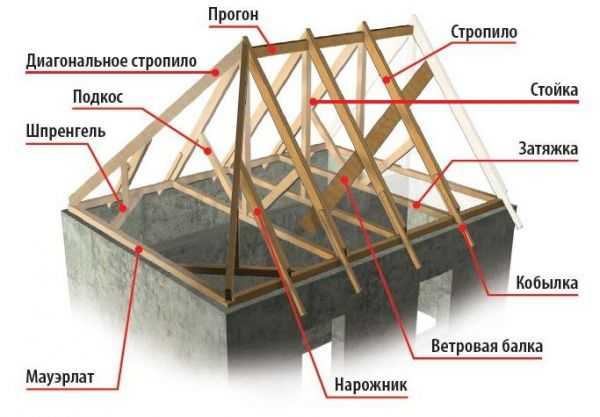

Стропильная система вальмовой крыши

Преимущества и недостатки

Вальмовая конструкция имеет как свои плюсы, так и минусы.

Хотя ряд достоинств значительно больше:

• Эстетическая форма кровли, позволяет визуально уменьшить объемность конструкции;
• Надежная защита от серьезных порывов ветра;
• Благодаря наличию четырех скатов, осадки в виде снега или дождя легко удаляются, тем самым продлевая долговечность конструкции;
• Минимальная деформация кровли за счет жесткой конструкции крыши;
• Вальмовая крыша позволяет равномерно распределять тепло без его утраты, например в зимний период.

Есть и недостатки у вальмового вида кровли

:

• Главный минус это высокая стоимость, как основы для конструкции, так и материалов необходимых для покрытия крыши;
• Сложность конструирования, это касается и изначальных чертежей, необходимо внимательно проводить замеры, чтобы не возникло проблем во время постройки;
• Размеры чердака значительно уменьшаются, это проблема, если вы собираетесь построить еще дополнительно мансарду или обжить чердачное помещение;
• Мансардная часть крыши подвергается дополнительным атмосферным нагрузкам, что чревато попаданием, например, дождя внутрь крыши. Приходится дополнительно перекрывать мансардные окна, а это не очень удобно.

Если вас не испугали минусы вальмовой крыши, то знайте, результат превзойдет ваши ожидания. Подобная конструкция принесет радость взору и бюджету, сэкономив его в будущем.

Если есть желание сэкономить, но при этом чтобы дом выглядел эффектнее, тогда стоит рассмотреть вариант с мансардной постройкой.

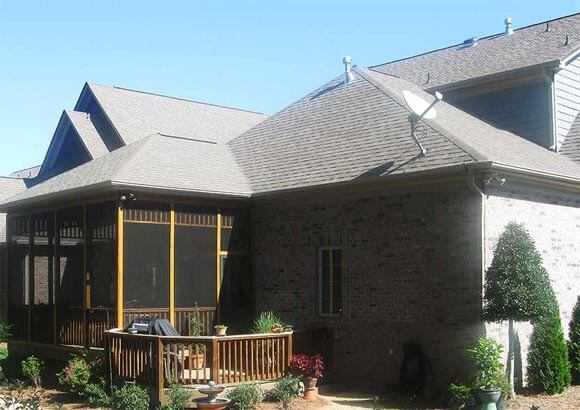

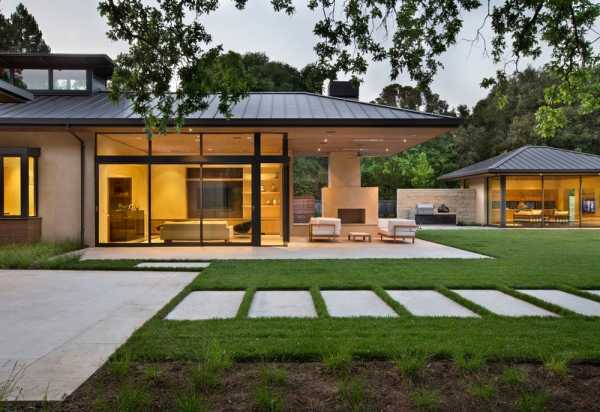

Вальмовые крыши частных домов фото ниже:

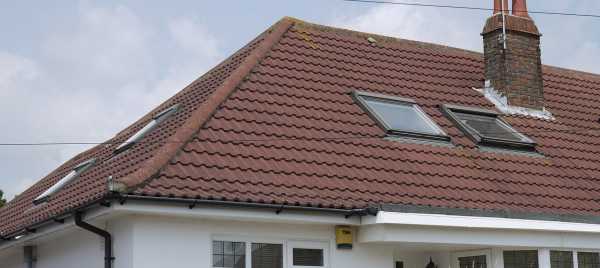

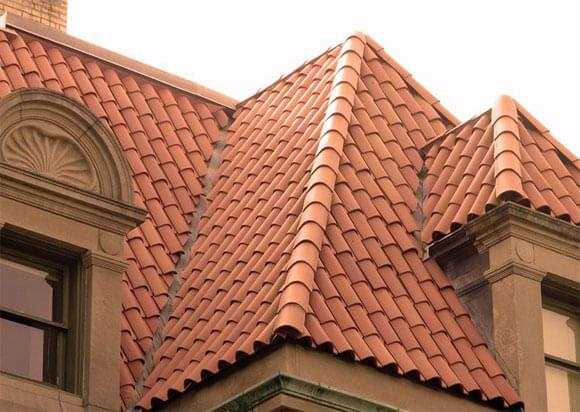

Четырехскатная крыша фото

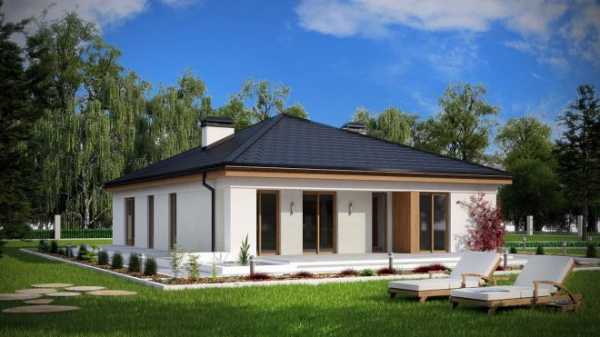

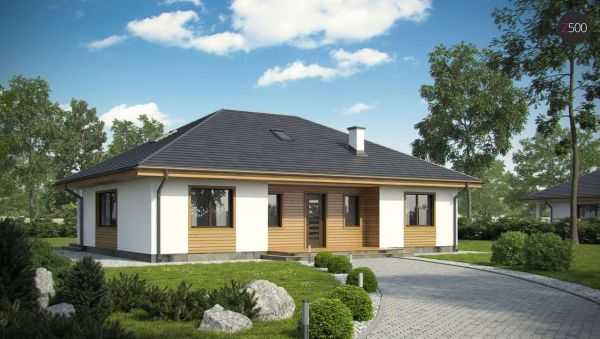

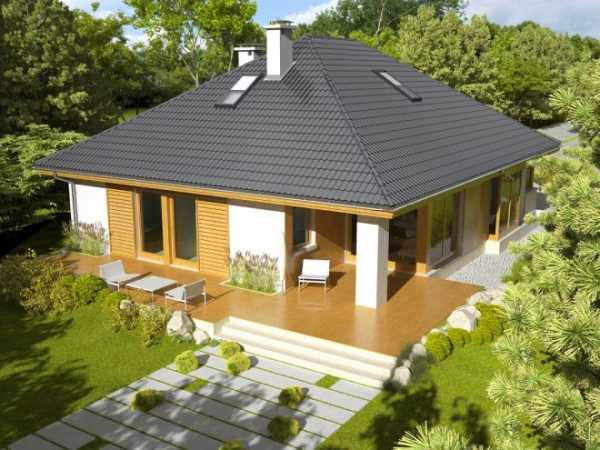

Дома с четырехскатной крышей фото одноэтажные

Сравнение четырехскатной и двускатной кровли – что лучше?

При постройке дома хозяина в первую очередь интересует стоимость. Поэтому большее предпочтение отдают двускатной форме крыши при планировании перекрытия дома и она дешевле.

Простота конструкции делает ее постройку проще даже самому владельцу, незачем нанимать дополнительных работников.

К тому же подобная форма проверена веками поэтому и популярна. Два уклона крыши упираются в стены постройки, образуя форму треугольника.

Она значительно упрощает скатывание осадков особенно снега, в отличии от односкатной. К тому же подобрать необходимый материал для перекрытия значительно проще.

ОСТОРОЖНО!

Но что касается практичности, то следует учитывать возможные порывы ветра, которые могут достигать такой силы, что срывают кровлю. Тем самым подвергая опасности не только жильцов дома, но и тех, кто может пострадать, когда сорванная кровля упадет.

В этом случае стоит обратить внимание на вальмовый вид крыши. Он значительно практичнее и безопаснее, за счет сложности и прочности конструкции.

Вальмовое перекрытие позволяет не только обезопасить постройку, но и придать зданию особенную изюминку.

Выбор в любом случае останется за хозяином, что ему будет по душе безопасность или экономия.

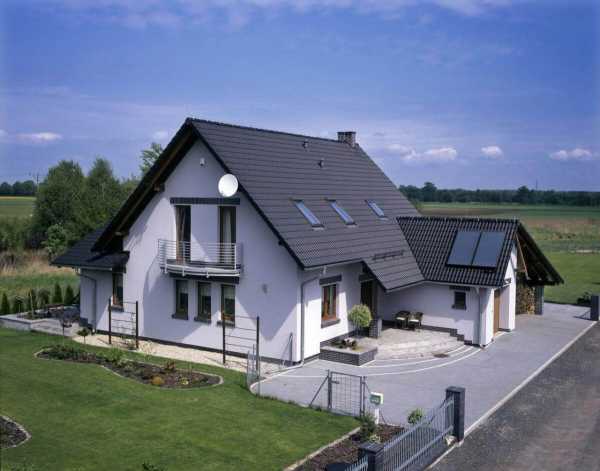

Двускатная крыша по американски

Четырехскатная

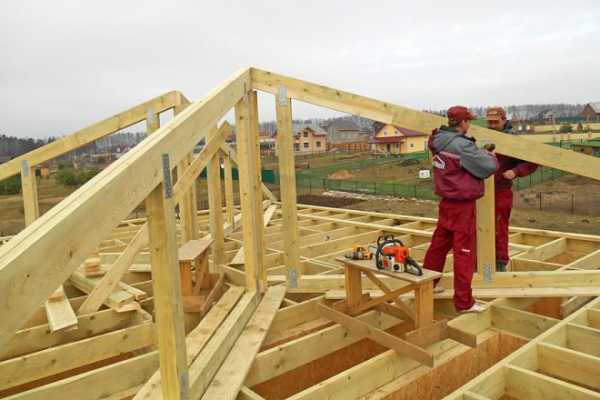

Устройство вальмовой крыши

Основным критерием для постройки вальмовой крыши является предварительный чертеж, который основывается на точности расчетов. Перед началом следует точно замерить длину и ширину здания

.

После продумать угол наклона крыши. Он зависит от особенностей климата в вашем регионе, а также от материала, которым вы собираетесь перекрывать крышу.

ВНИМАНИЕ!

Районы с частыми сильными ветрами, и также жаркой и сухой погодой, требуют небольшого угла для будущей кровли. Если же у вас преобладают обильные снегопады, то угол наклона стоит увеличить, чтобы снегу легче было съезжать с крыши.

Вот расчеты подходящих углов для различных кровельных материалов:

• Для шифера – 21 градус;
• Для металлочерепицы – 13 градусов;
• Для мягкой черепицы – 10 градусов;
• Ондулиновая кровля – 6 градусов;
• Для профнастила – 12 градусов, при этом обязательно провести хорошую герметизацию стыков;
• Для рулонного материала, если он ложиться двумя слоями – 15 градусов, трехслойное перекрытие требует от 2-5 градусов;
• Для мембранной кровли подойдет любой угол.

Когда вы определились с углом, следует приступить к расчетам промежутка между стропильными ногами. Расстояние зависит от тяжести кровельного материала – от 60 см до 1 м. После вычисляется количество материала для перекрытия.

Приступая непосредственно к монтажу, следует придерживаться некоторых правил:

1. Сначала обязательно нужно разметить все детали будущей конструкции.
2. Крепить детали конструкции необходимо в определенной последовательности.
3. После приступать к соединению всех деталей в единую конструкцию, с использованием металлических уголков или пластин.
4. При монтаже лучше использовать цельные стропила для прочности конструкции. Если же крыши слишком длинная, следует использовать сдвоенные балки.

В качестве советов:

• Конструкция будет прочнее и долговечнее, если используются хвойные хорошо просушенные балки.
• Вы избежите неточностей при замерах, если будете использовать не рулетку для измерения, а замерную рейку.
• Все брусья для конструкции необходимо выбирать одной толщины.
• Проводите все измерения по нижнему ребру стропил.

Уделите особое внимание при расчетах и конструировании вальмовой крыши. Если вы сомневаетесь в собственных силах, то посоветуйтесь с профессионалами.

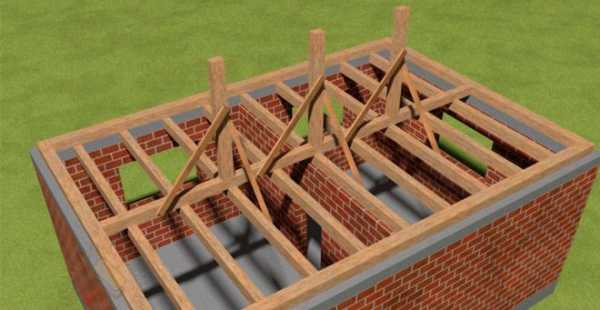

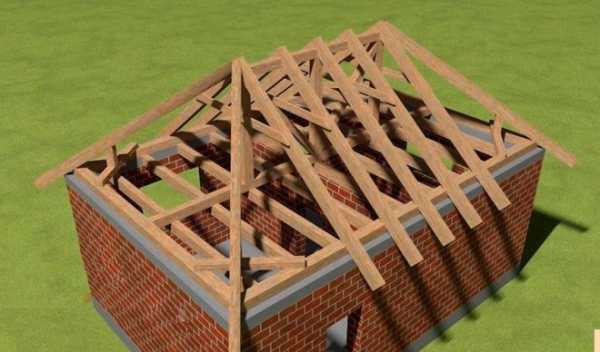

Устройство вальмовой крыши

Углы наклона

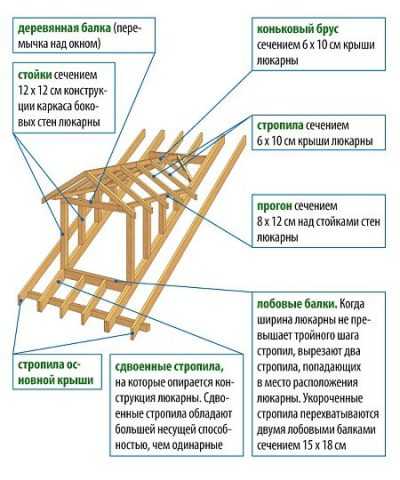

Четырехскатная крыша с мансардой – особенности

Мансарда при постройке дома является не сколько атрибутом практичности, сколько эстетики. Приятно любоваться из окон мансарды видом.

Конструирование мансарды, если вы выбрали вариант вальмовой крыши, довольно сложен. Поэтому следует внимательно провести предварительные расчеты на чертеже.

Разметку, для будущей установки вальмовой крыши, следует делать по нижней части, где расположатся полы мансарды. На торцевой стороне обозначается центр, именно там будет проходить коньковый брус.

Основным отличием в конструкции является размещение вальмовых стропил. Они не стягиваются затяжками, как это делается, например, при постройке двускатной крыши.

Поэтому нагрузка будет ложиться на коньковый брус, на него опираются диагональные и рядовые стропильные ноги.

Постройка вальмовой крыши с мансардой придаст вашему дому изыска, но потребует серьезных силовых затрат, не говоря уже о денежных.

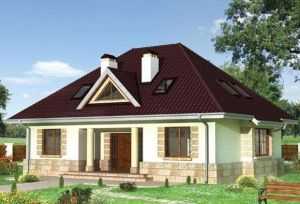

Четырехскатная кровля с мансардой

Вальмовая крыша с нежилым чердаком – особенности

Если вы не планируете обживать чердачное помещение дома, то это упростит конструкцию крыши. Поскольку вальмовая крыша имеет пологий уклон, можно использовать короткие стропила для конструкции с меньшим сечением, что значительно сэкономит строительный бюджет.

Жилой чердак потребует пересмотра конструкции, в том числе и изменение формы крыши или значительного поднятия балочного перекрытия. Подобное решение можно применять для постройки больших коттеджных домов, где размеры конструкции позволяют оборудовать чердак под комнату.

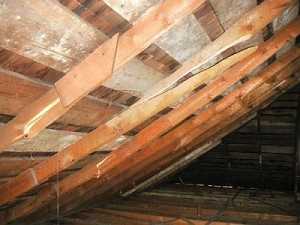

Вальмовая кровля с чердаком

Примеры проектов домов

На выбор будущему застройщику предлагаются разные варианты вальмовых крыш:

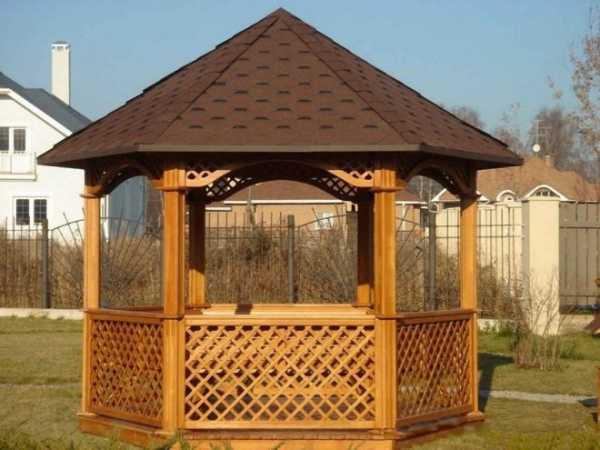

• В виде шатра – самая простейшая из всех конструкций. Выглядит как пирамида и не требует дополнительных затрат и не доставить проблем с конструированием.
• С трапециевидными сторонами крыши. Эта форма подходит к длинным домам.
• Форма полуовала. Довольно сложная, как при проектировании, так и в финансовом плане. Она требует дополнительных затрат. Зато по красоте и эстетичности значительно выше других.

Проекты одноэтажных домов с четырехскатной крышей:

Проект деревянного дома с четырехскатной крышей

Проект дома с крышей из металлочерепицы

Заключение

Если трудности вас не пугают, то можно самостоятельно заняться постройкой вальмовой крыши. Благодаря положительным моментам эта форма крыши подарит вам комфорт и удобства, а еще привлекательность.

expert-dacha.pro

Мансарда с вальмовой крышей | Мансарды — жизнь под крышей

При строительстве частных домов хозяева все чаще отдают предпочтение вальмовым крышам с мансардой.

Вальмовая крыша — это крыша, имеющая более двух скатов. Скаты из торца выполняются в виде геометрической фигуры — треугольник. Торцевые скаты (треугольники) размещаются от карниза до конька. Два других фасадных ската выполнены в форме трапеции. Торцевые треугольные скаты называются «вальмы», отсюда и название крыши. Если же торцевые скаты идут не до карниза, то крыша получит другое название, а именно «полувальмовая». Вальмовые крыши делают на прямоугольных зданиях.

Особенности строения вальмовой крыши

Рассмотрим конструкцию четырехскатной вальмовой крыши, имеющей центральную опору.

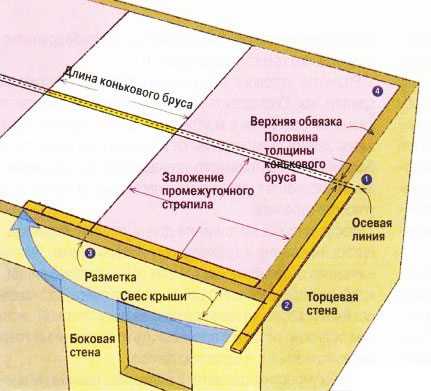

Для установки вальмовой крыши желательно сделать разметку по низу, т.е. по межэтажному перекрытию или же по будущим полам мансарды. Находим центр на торцевой стене, где будет проходить коньковый брус. Далее отмеряем расстояние от центра торцевой стены до внутренней стены. Определяемся со свесом стены. Обычно это 30-50 см, если хотим с одной стороны навес, значит, свес будет больше.

Весьма интересная вальмовая крыша

Отмеряем 4 равных квадрата по перекрытию от каждой торцевой стены (два с одной стороны, два с другой). Это даст возможность определиться с местом установки стоек. Стойку ставим в общую вершину каждой пары квадратов под коньком на перекрытии. Между стойками будет проходить коньковый брус. При таком конструировании вспомогательные стропила и центральные стропила должны быть одинаковыми по длине. В итоге 6 стропил ставим одинаковой длины (по 3 с каждой стороны).

Стропила трапециевидных скатов располагаются на полную длину как в двускатной крыше.

Отличие в размещении имеют стропила вальм. Они не могут быть стянуты затяжками как в двускатной крыше. Основная нагрузка возлагается на балку в зоне конька, он служит опорой для диагональных и рядовых стропильных ног.

Для поддержки опорной балки конька используют стойки. Так как на них идет основная нагрузка, рекомендуется, чтобы под ними была несущая стена в доме. В случае отсутствия несущей стены, альтернативой могут служить очень прочные балки, используемые

mansarda-life.net

Вальмовая крыша в современном строительстве: особенности конструкции (21 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

11.10.2017

Все чаще в частном строительстве при проектировании домов предпочтение отдается четырехскатным крышам. Именно к этому типу и относится вальмовая крыша.

Достоинства и недостатки вальмовых крыш

Наиболее распространенным и самым простым видом является вальмовая крыша, у которой два ската имеют форму трапеции и располагаются вдоль более длинной стороны дома. Два других имеют форму треугольника, они называются вальмами. Характерная черта этой конструкции – отсутствие фронтонов. Благодаря этому сила воздействия ветра на крышу становится минимальной. Кроме того гораздо проще и эффективнее решается вопрос утепления конструкции.

Другие виды вальмовых крыш: полувальмовая, шатровая, мансардная, сложная форма. Полувальмовая крыша имеет и фронтоны, и вальмы, которые расположены над ними. Шатровые крыши состоят из четырех скатов в форме треугольников, вершины которых сходятся в одной точке.

Одноэтажный дом с вальмовой крышей – идеальный вариант для устройства шатровой конструкции. Вальмовая мансардная крыша предполагает скаты с ломаными гранями. Вальмовая крыша сложной формы получается при сочетании нескольких ярусов или при применении каких-то дополнительных элементов. Одним из таких вариантов является вальмовая крыша с эркером. Часто такими системами накрывают каркасные дома, так как они создают меньшую нагрузку на каркас здания.

Двухэтажный дом с вальмовой крышей будет смотреться более эффектно и интересно, чем с обычной двухскатной.

Основными достоинствами такого типа крыш можно назвать прочность, надежность, ветроустойчивость, отличный дизайн. Чем меньше наклон плоскостей крыши по отношению к земле, тем труднее на ней задерживаться воде и снегу. Кроме того пространство под вальмовой крышей можно более рационально использовать, чтобы сделать мансардный этаж.

К недостаткам относятся сложность их монтажа, особенно своими силами, и большая стоимость. Чтобы знать, как сделать вальмовую крышу правильно, необходимо иметь четкий проект. Несмотря на то, что любая многоскатная система значительно труднее в установке, чем односкатная крыша (или наиболее распространенная, двускатная), ее вполне возможно сделать самостоятельно.

Конструкция вальмовой крыши

Рассмотрим из чего состоит вальмовая крыша. Стропильная система – это основа всей конструкции. Ее основные элементы:

• угловые стропила;
• основные стропильные брусья;
• промежуточные стропильные брусья;
• короткие стропильные брусья;
• коньковый брус;
• вертикальные стойки;
• стяжки;
• мауэрлаты;
• ветровые балки.

Угловые стропила крепятся к торцам коньковой балки, угол их наклона всегда меньше, чем у промежуточных стропил. На этот элемент приходится наибольшая нагрузка. Четыре основных стропила крепятся по концам конька перпендикулярно ему. Два вальмовых основных стропила устанавливаются по оси коньковой балки. Промежуточные балки крепятся к боковой поверхности конька с шагом, необходимым по расчетам, и опираются на мауэрлат. Если длина конька совсем маленькая, то можно обойтись и без них. Короткие стропила закрепляют на боковых поверхностях угловых балок.

Вертикальные стойки располагаются в местах соединения конька и наклонных балок, опираются они на балки стяжек. Но часто для оптимального использования чердачного пространства их заменяют на другие опорные элементы.

Мауэрлаты изготавливаются из основательных балок и образуют раму по периметру стен дома – основу под стропильную систему. Стяжки, которые располагаются внутри этой рамы, обычно используются в качестве балок перекрытия. Ветровые балки необходимы для усиления всей стропильной конструкции; устанавливаются либо с наветренной стороны дома, либо с двух сторон. Есть еще дополнительные элементы: подкосы, кобылки, нарожники, шпренгели.

Угол уклона поверхностей вальмовых крыш обычно составляет 20-45 градусов. Но в зависимости от климатических особенностей данной местности (много снега, частые ветра) и вида планируемого типа кровли (мягкая, жесткая) оптимальный наклон вальмовой крыши рассчитывается индивидуально для каждого проекта.

Подготовка к установке

Учитывая тот факт, что данный вид крыши очень не простой, то предварительно делаются проекты домов с вальмовой крышей со всеми требующимися расчетами и чертежами. Прежде всего определяются с конфигурацией крыши. Чем более сложный вариант будет выбран, тем больше потребуется материалов и времени для сооружения конструкции.

В зависимости наличия чердака определяется высота крыши. При расчетах размеров и количества всех деталей необходимо учесть временные и постоянные нагрузки, которым будет подвергаться стропильная система, интенсивность воздействия ветра и атмосферных осадков. Оценивается несущая способность фундамента здания и стен, определяются углы наклона основных балок, площадь вальмовой крыши, рассчитываются дополнительные элементы: наличие окон, проемов для труб вентиляции и дымоходов.

Основными материалами, необходимыми для устройства крыши, являются хорошо просушенные пиломатериалы: брус и доски. Кроме того нужно запастись в достаточном количестве кровельными гвоздями, саморезами, анкерными болтами. Согласно произведенным расчетам подбираются различные металлические крепления, используемые для надежного соединения деталей стропильной системы. В первую очередь, это уголки, опоры и держатели для балок, соединительные пластины, монтажные профили и другие конфигурации крепежа. Если строение новое, то обязательно наличие плавающих креплений, которые гасят возможные деформации всей системы в процессе усадки стен дома. При устоявшихся стенах в качестве соединительных элементов брусков и балок между собой можно применить простые металлические скобы.

Устройство вальмовой крыши

После того как проект сделан, все материалы в наличии, можно начинать непосредственно монтаж вальмовой крыши. Основные этапы установки:

1. По контуру стен настилается гидроизоляционный материал.
2. Производится обвязка всего периметра мауэрлатом. Крепят его к стенам при помощи анкерных креплений и скоб.
3. Затем необходимо тщательно произвести разметку под установку стропильной конструкции согласно произведенным ранее расчетам. Для того чтобы все элементы были уложены ровно, отметки на противоположных стенах должны быть строго на одном и том же расстоянии друг от друга.
4. Балки-перекрытия могут укладываться непосредственно на мауэрлат и выполнять функцию стяжек либо размещаться на более низком уровне. В последнем случае они крепятся на брусовых опорах, предварительно установленных на внутренней стене дома.
5. Производится стяжка мауэрлата поперечными брусьями. Для облегчения дальнейшего процесса монтажа можно накрыть полученную конструкцию настилом из свободно лежащих досок.
6. Вертикальные опоры закрепляются на балки перекрытия или стяжки. Если планируется дом с мансардой, то такие опоры обычно не используются. Сверху на них устанавливается коньковый брус. Конек вальмовой крыши располагается строго по оси, параллельной стенам здания. Тщательно вымеряется вертикальность и горизонтальность полученной рамы. Любые перекосы в ней приведут к дальнейшим отклонениям всей стропильной конструкции.
7. Далее к коньку крепятся промежуточные стропила.
8. Угловые стропила при необходимости дополнительно усиливают подкосами.
9. В соответствии с проектом устанавливаются все другие детали стропильной системы.
10. Если деревянные детали конструкции не были заранее обработаны защитными составами, то это можно сделать после ее монтажа.
11. Следующим этапом делается разметка под будущие проемы для окон, труб и шахт. По контуру которых набиваются дополнительные рейки.
12. Вся конструкция сверху накрывается пароизоляционными материалами.
13. По стропилам набивается обрешетка из досок под кровлю.
14. Производится укладка утеплителя, который сверху покрывается слоем изоляции от влаги и ветра.
15. Дальше крепится контробрешетка.
16. Завершающий этап – непосредственное покрытие вальмовой крыши. Обычно выбирается мягкий кровельный материал, так как его легче монтировать на различные варианты вальмовых крыш. Но под него необходимо настилать листы фанеры или OSB плиты. Жесткую кровлю можно крепить сразу на контробрешетку.

Мауэрлат применяется в кирпичных и блочных домах, в каркасных домах выполняется верхняя обвязка каркаса. В домах из бруса или обычных деревянных в роли мауэрлата выступает верхний венец стен.

roomplan.ru

Четырехскатная вальмовая крыша дома: проекты с мансардной кровлей

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Крыша, являющаяся основным элементом защиты дома от внешних воздействий, играет также важную роль в оформлении его внешнего вида. Данная статья поможет разобраться в том, что именно представляет собой четырехскатная вальмовая крыша и какими она обладает характеристиками.

Четырехскатная вальмовая кровля

Вальмовая крыша представляет собой четырехскатную крышу, состоящую из двух боковых прямоугольных скатов, закрывающих часть пространство крыши и двух торцевых скатов в форме треугольника, называемых вальмами.

Устройство крыши можно условно разбить на две части:

• Наружное покрытие, обеспечивающее защиту от воздействия воды, изготовленное из таких материалов, как гибкая черепица, металлочерепица, натуральная черепица и т.д.;
• Основание в виде обрешетки, состоящее из сложной конструкции стыковки и пересечения балок и стропил.

Крыша четырехскатная вальмовая состоит из следующих конструктивных элементов:

• Скаты – верхние плоскости, располагающиеся под уклоном;
• Ребра (горизонтальные и наклонные), образующиеся в тех местах, где скаты пересекаются между собой. Пересечение скатов по горизонтали также именуют коньком;
• Пересечения скатов, образующие входящие углы, которые часто называют разжелобками или ендовами;
• Выступающие над стенами края крыши называют карнизным навесом в случае их горизонтального расположения, если же они находятся под наклоном – фронтонным навесом;
• Система отведения в канализационную систему дождевой воды – водные скаты.

Подготовительные работы при возведении вальмовой крыши

Схема расположения основных элементов вальмовой крыши

Крыша вальмовая – четырехскатная крыша, перед строительством которой следует тщательно произвести ее проектирование и расчет с учетом стоимости работ, а также осмотреть место, где будут производиться работы, чтобы учесть в плане все особенности местности.

Подробный план выполняемых работ по возведению стропильной системы вальмовой крыши должен включать в себя конструкцию будущей крыши, ее расчет и расчет ее площади.

Самостоятельное составление подробного плана является довольно трудоемким занятием, поэтому лучше привлечь квалифицированного специалиста в области архитектуры, уже составлявшего прежде проекты домов с вальмовой крышей.

Несмотря на то, что крыша является воплощением дизайнерских идей (например, вальмовая крыша мансардная), не менее ее важной ее функцией является предоставление проживающим под ней людям защиты от различных вредных природных и технических воздействий.

Рассмотрим краткий перечень защитных функций крыши:

• Защита от атмосферных осадков, таких как снег, град и т.д.;
• Защита от различных возникающих извне нагрузок, например – ветер, снегопад, колебания смонтированных на крыше кабелей или антенн, определенную нагрузку создают и люди, поднявшиеся на крышу для выполнения каких-либо работ. Все подобные внешние нагрузки должны учитываться при проектировании системы стропил;
• На крышу также оказывают значительное воздействие перепады температур, способные вызвать деформацию строительных материалов, использованных при возведении крыши. Поэтому материалы для изготовления кровли следует подбирать с учетом специфических особенностей региона;
• Современные материалы позволяют также крышам обеспечивать защиту от ультрафиолетовых, тепловых и космических излучений;
• Выпадение осадков вызывает скапливание на крыше различных веществ, от попадания которых в помещение защищает кровля, предотвращая также возможное вредное воздействие на человека;
• Крыша также предоставляет частичную защиту в случае возгорания в помещении, препятствуя проникновению кислорода снаружи;
• Кроме того, крыша обеспечивает как внутреннюю, так и наружную шумоизоляцию.

Основные особенности конструкции вальмовых крыш

Крыша вальмового типа

Основным отличием, которым обладают рассматриваемые крыши домов – вальмовые – является наличие дополнительных скатов в их конструкции.

Вальмовую крышу можно представить в виде совокупности двух систем скатов:

1. Двускатная крыша, закрывающая в длину часть пространства дома;
2. Дополнительные скаты (вальмы), закрывающие оставшееся пространство.

При изготовлении каркаса вальмовой кровли рекомендуется дополнительно произвести усиление двух стропил, находящихся по краям.

Это связано с тем, что именно на эти стропила ложится наибольшая нагрузка конструкции. Соотношение характеристик вальмовой и скатной частей крыши, отвечающие за внешний вид крыши, а следовательно, и за облик дома, также должны быть тщательно продуманы, как и при строительстве полувальмовой крыши.

Полезно: конструкция, в которой при стыковке стропил используется не конек, а крайние балки двускатной основной части крыши, называется «датской крышей».

Основным преимуществом вальмовых крыш перед крышами других типов является их высокая устойчивость к нагрузкам, создаваемым сильным ветром.

Кроме того, вальмовые крыши позволяют использовать довольно оригинальные дизайнерские решения, особенно яркими могут оказаться кровли с использованием смотровых окон, например крыша мансардная вальмовая.

Разметка крыши вальмового типа

Схема разметки крыши вальмового типа

Несущий каркас вальмовой крыши начинают изготавливать только после того, как завершена установка центральной части кровли, состоящей из двух скатов.

В схеме крыши определяется расстояние, на котором происходит соединение торцевой части системы стропил с коньком. Другой конец бруса соединяют с верхней частью обвязки кровельной системы здания, на котором происходит возведение крыши.

Важно: аэродинамическим свойствам кровельной системы следует уделять особое внимание при строительстве дома в районе с повышенной ураганной активностью.

Для проведения правильной разметки центральной части стропильной конструкции вальмовой крыши следует первым делом тщательно отмерить середину торцевой стены здания.

Далее производится установка самостоятельно приготовленной заранее заготовки элемента стропила на коньковую доску и верхнюю часть обвязки, после чего на коньковой доске отмечается место для вертикального надпила.

После этого излишек коньковой доски отпиливается, а к его торцевой части прикрепляется центральный элемент системы стропил.

Завершающим этапом сооружения контура системы кровли является разметка и установка угловых элементов стропильной конструкции, обладающих прогоном, значительно превышающим стандартный прогон элемента системы стропил.

Основные положения

Разметка центральной части системы стропил

Для того, чтобы приступить к строительству дома с четырехскатной вальмовой крышей, следует усвоить характерные особенности вальмовой системы кровли.

Подобная система, обладающая довольно высокой площадью, используется уже достаточно давно при строительстве жилых домов, но широкую популярность стала набирать только в последнее время. Внешне вальмовые четырехскатные крыши выглядят довольно необычно, но надежно и презентабельно.

Еще одним существенным отличием вальмовой кровли является возможность оборудования слуховых отверстий, таких как окна мансардных помещений под крышей.

Данный вид кровли также может использоваться не только в жилых домах, но и в различных постройках хозяйственного типа, в которых требуется значительный объем доступного в чердачном помещении пространства, например – для хранения своими силами заготовленного сена для разводимого домашнего скота.

Отсутствие в конструкции вальмовой четырехскатной крыши фронтонов позволяет существенно снизить расход строительных материалов на возведение данного типа кровли по сравнению с другими разновидностями кровли.

При правильном проектировании грамотным квалифицированным специалистом четырехскатной кровли с соблюдением всех архитектурных тонкостей и требований безопасности разработанный проект может требовать достаточно низких финансовых затрат на свою реализацию даже по сравнению со стандартной двускатной крышей.

В случае же, если в проекте четырехскатной кровли допущены неточности и погрешности, либо же выполнены какие-либо ошибки в процессе строительства, четырехскатная крыша с вальмами может обойтись намного дороже за счет повторного выполнения работ и последующего ремонта в процессе эксплуатации.

Вот и все, что хотелось рассказать о четырехскатных вальмовых крышах, их особенностях и характеристиках, а также об их строительстве.

Главное – помнить, что при правильном проектировании и тщательном соблюдении всех технологий возведения четырехскатной крыши она будет служить долго и надежно, обеспечивая при этом красивый и оригинальный внешний вид дома.

krovlyakryshi.ru

что это такое, виды конструкций, фото

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

   Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

   Коньковый брус крепится к стойкам и является опорой для всех основных стропил

4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

   После закрепления всех диагональных стропил временные подпорки стоек убирают

6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

   Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш

Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли

Крыша оригинального домика в датском стиле имеет два стеклянных ската

Вальмовые кровли могут иметь ломаные скаты сложной формы

Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30^o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
4. Улучшение внешнего облика строения.

   Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
2. Установка и временное крепление стоек. Их нужно поставить на лежень.

   Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

3. Закрепление коньковой балки поверх стоек.
4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

   Положение диагональных стропил окончательно устанавливает форму всех скатов

6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
7. Установка шпренгелей между укосинами и диагональными стропилами.
8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

   Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

kakpostroit.su

Серьезные промахи во время возведения мансардной крыши или переделки холодного чердака в жилой

Среди всевозможных проектов домов давно стали привычными здания с мансардной крышей. Популярность их не идет на спад по одной простой причине: именно в домах, где скат крыши состоит из двух частей, в подкровельном пространстве образуется объемное помещение, в котором можно максимально рационально использовать буквально каждый метр.

Такое архитектурное решение было популяризовано французским архитектором Франсуа Мансардом. Применительно к нынешним российским условиям, мансарда прошла долгий путь, претерпев существенные конструктивные изменения.

У нас нередки перепады температур, снегопады насыпают на крыши тонны снега, поэтому стропильная система используется усиленная.

Отличия от французской мансарды 17 века еще и в использовании современных теплоизолирующих материалов, обустройстве вентиляции – словом, сегодняшняя надстройка от своей заграничной «прабабушки» отличается очень серьезно.

Переоборудование чердака

Чтобы переделать крышу в мансардную, в первую очередь нужно определить степень ее пригодности. Для создания жилого помещения под кровлей подходит двухскатная крыша, в которой стропила расположены под углом в 45 градусов к основанию, или ломаная (мансардная) конструкция.

Есть и другие виды крыш, в которых можно использовать подкровельное пространство рационально. Ко всем предъявляются требования СНиП по размеру получаемого помещения, и главный показатель – это высота потолков.

Минимальная высота для обустройства комнат:

• 1,2 м – при 30 градусах наклона;
• 0,8 м – при 45-60 градусах;
• не ограничивается – при 60 градусах и больше.

Если стропильная конструкция позволяет создать помещение требуемых размеров, покрытие можно не демонтировать.

Следует тщательно обследовать все элементы конструкции, соединительные узлы, и если стропила в порядке, можно приступать к следующему этапу. В случае обнаружения подгнивших или поврежденных брусьев осуществляется их замена.

Далее снимается внутренняя обшивка стропильных ног, настилается пол, прокладываются коммуникации. В специально выполненные проемы устанавливаются мансардные окна и утепляются стены. Теплоизолирующий материал укладывается, как правило, между стропил. Перед его монтажом укрепляется ветрозащитная пленка, после укладки утеплителя фиксируется пароизоляция.

И уже затем производится внутренняя отделка помещения. Важно не забыть о вентиляции: без зазора между кровлей и утеплителем срок службы крыши резко уменьшается.

На что обратить внимание

Аварийное состояние крыши отнюдь не говорит о том, что построена она была очень и очень давно. Это может быть свидетельством ошибок, допущенных во время проектирования и на любом этапе монтажа.

Мансардную крышу отличает ряд особенностей.

Она выполняет не только функцию защиты от атмосферных воздействий, но и предотвращает теплопотери из комнат. Когда используется так называемый холодный чердак, теплоизолируется только перекрытие. Здесь же утепления потребуют и перекрытие, и фронтоны, и между стропилами нужно проложить теплоизолятор – то есть, расход материала сильно возрастает.

Кроме того, на кровельный пирог воздействует влага, которой гораздо больше в жилой комнате, чем на холодном чердаке.

Если крыша надстройки крутоуклонная, максимум внимания необходимо направить на выбор материала и качество работ по герметизации, обеспечению водонепроницаемости и защиты от теплопотерь. Любое упущение во время производства кровельных работ может привести к неприятным последствиям.

Заметим, что есть промахи, которые строители допускают лишь при возведении мансардной крыши или ее реконструкции. Но многие основные ошибки характерны не только для строительства или реконструкции мансардной, но и для других видов крыш.

Разберем основные огрехи во время возведения или реконструкции стропильной системы и кровельного пирога.

Выбор и хранение пиломатериала

Если было принято решение построить новую крышу, то дерево, предназначенное для этой цели, должно быть хорошо просушенным, пропитанным огнебиозащитными составами.

Ни в коем случае нельзя использовать для стропил неочищенные от коры стволы (некоторые горе-монтажники так поступают, после чего со стропилами быстро «расправляются» личинки древоточцев, находящиеся под корой).

Доски, бревна должны храниться уложенными, в защищенном от влаги месте. Использование влажной древесины самым отрицательным образом сказывается на геометрии скатов.

Крепление мауэрлата

Как театр начинается с вешалки, так крыша начинается с мауэрлата. Ненадежное закрепление этого бруса – и крыша в буквальном смысле улетает с первым сильным ветром, чему есть немало печальных подтверждений.

Сечение стропильных ног и их шаг

Данные показатели задаются проектом, расчет проводится с учетом веса кровельного покрытия, постоянных и временных нагрузок и других факторов.

Распространенная ситуация – когда опытные строители пренебрегают расчетными данными и выставляют стропильные ноги на глаз, с «приблизительным шагом». В итоге это приводит к прогибу и даже к полному разрушению кровли – особенно быстро результаты этого огреха проявятся в случае с тяжелым кровельным покрытием или в снежную зиму.

Неровные скаты крыши не только визуально выглядят непрезентабельно, но и влекут за собой дополнительные неприятности.

Самое меньшее, если перекосы в стропильной системе не дадут установить окно.

Сечение главных элементов каркаса обязательно должно отвечать проекту. Если же оно будет меньше, то стропила могут не выдержать нагрузку, если больше – вес кровельной конструкции будет создавать дополнительное давление на стены и фундамент.

Некачественно выполненное крепление стропильных ног к мауэрлату и к стене (а такие случаи, к сожалению, не редкость) может привести к разрушению крыши.

Устройство обрешетки и контробрешетки

Неровность обрешетки приводит к появлению зазоров между листами материала и проникновению воды в эти отверстия. Также затруднительно будет выполнять замковые соединения – два элемента не будут совпадать.

Кстати, при разработке скрытого крепления металлочерепицы было учтено даже температурное расширение металла.

Но, конечно же, даже идеальный материал не ляжет ровно на основание из криво прибитых досок.

Часто встречается вариант, когда начинающие строители рекомендуют сэкономить на контробрешетке, и не монтировать ее вовсе. Это огромное упущение – основное назначение контрбрусьев – в образовании вентиляционного зазора, без которого кровля долго не прослужит, в особенности – металлическая, так как на внутренней ее поверхности образовывается конденсат, что приводит к коррозии.

Вентиляция

Эффективное утепление невозможно без качественной вентиляции. Влага, попавшая в утеплитель, уничтожает его теплоизоляционные свойства.

Помимо контробрешетки, в обустройстве вентиляции важно также учесть все дополнительные препятствия для свободной циркуляции воздуха, в особенности на сложных крышах.

Такими препятствиями, к примеру, могут выступать мансардные окна.

Утепление

Использовать теплоизолирующий слой такой же толщины, как у стен дома, или даже меньше – это грубейшая ошибка. Из-за особенностей расположения мансарды – на самом верху – она сильнее нагревается и охлаждается, что требует более мощного утепления.

Применение некоторых видов утеплителей приводит к их сползанию со временем, при этом верхний участок кровли будет промерзать.

Чтобы подобных сюрпризов не было, перед покупкой нужно обязательно поинтересоваться не только теплоизоляционными характеристиками материала, но и стойкостью к деформации, усадке и сползанию, весом, пожаробезопасностью – ведь речь идет о жилом помещении. Всеми этими качествами, к примеру, обладает каменная вата в плитах.

Фронтонные стены лучше утеплить снаружи.

Пароизоляция

Мы уже отметили важность пароизоляционного слоя.

Но бывает так, что «специалисты» монтируют пароизоляционную пленку… не той стороной вовнутрь.

Также недочетами в работе можно считать, если не были дополнительно проверены сложные участки, такие как области мансардных окон, стыки и примыкания.

Кровельное покрытие

Главный совет при монтаже кровельного покрытия – нужно в точности следовать рекомендациям производителя.

Например, не пользоваться болгаркой для резки металлочерепицы – это существенно продлит срок службы материала.

Во время монтажа строители могут передвигаться по покрытию, что приводит к прогибам или оцарапыванию поверхности. Для предотвращения подобных ситуаций по кровле нужно ступать с особой осторожностью и только там, где под покрытием набита обрешетка, а еще – использовать обувь на мягкой подошве.

Водоотведение

Первая и главная ошибка – попытка удешевить всю водосточную систему за счет меньшего количества воронок и выбора труб меньшего диаметра. Из-за этого система не сможет выполнять свои функции и справляться с потоком воды во время сильного ливня.

Зачастую желоба устанавливают строго горизонтально, что приводит к скоплению воды и возникновению ледяных пробок в холодную пору.

Крепежные элементы

Крепления испытывают серьезные нагрузки, и потому должны быть качественными – это непреложный закон. Изделия выбираются под материал, для крепления которого они предназначены. Идеально, если для фиксации кровельного покрытия используются элементы, идущие с ним в комплекте.

Самый главный враг металлического крепежа – это коррозия, которая со временем может разрушить и прикрепляемый материал.

Специалисты должны знать все нюансы, даже в мелочах: к примеру, тарельчатые дюбели, часто используемые для крепления утеплителя, становятся так называемыми мостиками холода.

Мансардные окна

Расположение световых проемов должно быть тщательно продумано. Некоторый психологический дискомфорт жильцы мансарды будут ощущать, если, к примеру, установить окно на расстоянии 150 см от пола: тогда обзор для сидящего на стуле человека будет затруднен. Оптимальное расстояние нижней части от пола – 90-110 см.

Стыки между окном и рамой подлежат тщательной герметизации. В комплекте с некоторыми моделями окон идут специальные изоляционные фартуки.

К распространенным ошибкам относят и некачественное примыкание к раме подкровельной гидроизоляции, и применение монтажной пены как изолятора, и нечеткое выставление створки относительно рамы, что приводит к перекосу. Последняя проблема может появиться и в результате усадки дома.

Чердачная лестница

Для доступа в подкровельное пространство, переоборудованное из холодного чердака в жилую комнату, нужно сделать вход – чаще всего это люк с лестницей раздвижного или складного типа.

Довольно часто встречается неправильный подход к монтажу, или даже вернее будет сказать, сборке такой конструкции.

Петли, которыми соединяются части раскладной конструкции, должны быть закреплены верно, иначе лестница будет попросту открываться не в ту сторону. Также иногда покупатели не учитывают высоту лестницы в разложенном состоянии.

okrovle.com

Конструкция вальмовой крыши: стропильная система

«Датская» вальмовая крыша: конструкция состоит из нескольких элементов. В нее входят специальные доски опоры, стропила (в том числе вальмовые), ригель с вкладышем, верхняя обвязка стены, проставки. Монтажные работы довольно простые, кроме того не нужно покупать дорогостоящие кровельные материалы. Поэтому застройщики отдают предпочтение именно этому инженерному решению. Таким образом, получается удобная вальмовая двухскатная крыша.

Для кровли с тремя фронтонами характерны следующие элементы: стропила для фронтонов, коньковые специальные прогоны, стойки, балки перекрытия, многочисленные затяжки. Благодаря этому, архитектурные объекты перестают быть безликими. Три фронтона идеально подойдут для сложных строений, к примеру, здания с башенками, главное — правильно выполнить расчет фронтона. Такая конструкция, естественно, более дорогостоящая. Она сама по себе еще и сложна, в отличие от «датской» крыши. Поверхность занимает объемную площадь, поэтому для возведения здания придется потратить немалую сумму финансового бюджета.

При монтаже кровли такого типа, обратите внимание на стропильную систему. Процесс обустройства стропильной системы вальмовой крыши довольно сложный и трудоемкий. Для конструкции нужно будет установить специальные стропила, направленные на стенные углы. Стропильные ноги еще называют накосными диагональными.

Благодаря такому скрещиванию слоев, можно избежать частых проблем, возникающих при строительстве. Во-первых, благодаря такой методике можно получить цельные балки больших размеров. При этом сечение становится уже удвоенным – это позволяет несущей стропильной системе выдерживать механические нагрузки. Во-вторых, при соединении стропил происходит унификация типоразмеров элементов. Благодаря такому процессу, вы сможете изготавливать диагональные стропила из тех же пиломатериалов, что используются и для стандартных стропил.

Строительство вальмовой крыши своими руками

• Конструкция вальмовой крыши – это емкое инженерное сооружение. Она требует правильного монтажа и использования при этом надежных кровельных материалов. Такие крыши идеально впишутся в наиболее распространенные типы ландшафта. Отметим, что такие кровли – это очень яркие и запоминающиеся архитектурные объекты. Они без труда подойдут к различным нестандартным строениям, например, небольшим башенкам. Но не забывайте, что на результат повлияет выбранный вами кровельный материал.

• Красивому архитектурному облику должно подходить соответствующее покрытие. Рекомендуем использовать традиционную керамическую черепицу, кровлю из меди или современные виды материала. Вальмовая крыша с разными углами потребует сочетания вальмового и двухскатного элементов. От этого и будет зависеть качество и изыск готового строения.
• Необходимость в таком типе кровли возникает в климатических зонах с сильными ветрами. Поэтому нужно создать защиту от них. Сегодня можно часто встретить чердачные помещения в виде мансард. Это своего рода измененные комнаты, очень стильные и функциональные. Но они должны быть оборудованы специальными мансардными окнами. Именно поэтому монтажные работы вальмовых крыш требуют специальной подготовки работников (читайте: «Стропильная система своими руками: материал, расчеты, установка»).

• Не забывайте, что кровля должна обеспечивать не только безопасную эксплуатацию, но и защищать мансардные помещения от атмосферного влияния. При этом по всем стандартам должны быть проведены гидро–, тепло–, и пароизоляция. Немаловажным является и грамотный выбор древесины для деревянной конструкции вальмовой крыши. Советуем отдавать предпочтение сосне или лиственнице. Заметим, что древесина ни в коем случае не должна быть сырой. Кроме того ее следует пропитать специальным защитным составом, называемым антисептиком. Планировать угол наклона вальмовой крыши, а также другие работы должны только профессионалы.

Выполнение расчетов вальмовых крыш

Благодаря проведению расчетов по всем правилам, вы сможете изготовить вальмовую крышу с надежной, эстетичной и безопасной конструкцией. Если вы решили своими силами производить все монтажные работы, все равно пригласите профессионала. Он осуществит весь комплекс расчетов и проведет грамотную разметку. В крайнем случае, рекомендуется пользоваться специальным калькулятором для вальмовых крыш. Не стоит забывать, что важно провести вычислительные работы по параметрам стропил. Но кроме этого должны быть учтены и иные элементы, необходимые для кровли.

1. Первым делом нужно изготовить рейки, которые будут выполнять вспомогательные разметочные функции. Именно на них следует наносить отметки выявленных расстояний. Это предотвращает риск ошибок при расчетах. Для грамотного выполнения монтажа всех стропил, нужно снизить минимальную погрешность в расчетах. Не забывайте, что разметка должна быть предельно точной. На тех местах, где будут располагаться стропила – следует провести обозначение. Суть разметки состоит в установлении двух ключевых точек. Одну из них размещают на мауэрлате по центру стены, а вторую – посередине конькового бруса. В площади между этими двумя точками укладывается основное стропило.
2. При схеме проекта с тремя стропилами, место закрепления крайних определить можно следующим способом: первым делом монтируется центральное стропило. Затем отмеряют лишь половину расстояния до бруса конька. Замеры нужно проводить в обе стороны. После этого, происходит укладка дополнительных стропил. Они ложатся поверх ранее отмеченных точек при параллельном уклоне к основному. При использовании больше трех стропил – они размещаются по пролетам конька на одинаковом расстоянии.

3. Вальмовая ломаная крыша потребует определенных нюансов в распределении. В соответствии с ним длина конькового бруса делится на числовое значение (оно должно быть на единицу больше, чем общее количество стропил в стропильной системе ломаной крыши). В итоге полученный результат и будет нужным вам расстоянием между стропилами. Длина центрального стропила предполагает определение несколькими способами:
   -Первый метод – установка стропильной системы ломаной крыши происходит в местах будущей фиксации. Для этого нужно очертить нужные контуры спилов. Ненужные части – просто отпиливаются.
   -Второй способ – более удобный. Он заключается в определении высоты коньковых пролетов и стропильных проекций на плоскости основания кровель. Затем можно выполнять замеры по длине стропил. Для этого понадобится знание теоремы Пифагора. Измерять и отпиливать ненужные части досок рекомендуется на земле. После всех работ материал уже поднимается на крышу (читайте также: «Вальмовая крыша — стропильная система: элементы и устройство»).
   -Третий прием – самый простой. Высчитывание параметров длины стропил, характер их связи с высотой коньковых пролетов и размеров здания – происходит путем изучения специализированных строительных справочников. В этом случае вполне необходимо установить каркас вальмовой крыши по чертежам. Они в свою очередь также являются частью проекта.

4. Для каждого проекта всегда одно требование – учет величины угла наклона кровли. Чтобы установить расстояние между фиксацией каждого промежуточного стропила, нужно выбрать одно из них. Оно и будет приниматься в качестве так называемой отправной отсчетной точки. Обычно она располагается на мауэрлате. Важный момент: при расчете вальмовых крыш, учитывайте расстояние от угла дома до отправной точки. Оно должно строго совпадать со стропильной длиной.

Другие промежуточные стропила также устанавливаются равномерно. Их верхние концы должны быть зафиксированы на диагональном стропиле. Нижние концы располагаются на мауэрлате. Не забывайте и о методе работы: вальмовые стропила следует устанавливать только встык с угловыми стропилами.

Устройство вальмовой кровли, подробно на видео:

Другие промежуточные стропила также устанавливаются равномерно. Их верхние концы должны быть зафиксированы на диагональном стропиле. Нижние концы располагаются на мауэрлате. Не забывайте и о методе работы: вальмовые стропила следует устанавливать только встык с угловыми стропилами.

Устройство вальмовой кровли, подробно на видео:

Возведение вальмовой кровли подразумевает учет разнообразных нюансов. К примеру, размеры крыши не должны быть произвольными. На них влияют размеры всего здания. То есть все элементы должны быть пропорциональными друг другу. Это важно не только из защитных соображений, но и с точки зрения эстетической составляющей сооружения.

Если вы грамотно и корректно выполните все расчеты – то получите в свое распоряжение прочную, эстетичную и безопасную вальмовую крышу. Конструкция такой кровли – это своего рода сооружение с ломаными линиями (прочтите также: «Характеристики и конструкция крыш: стропильные системы»). Поэтому особенно важно точно определить, сколько кровельного материала понадобится для завершения всех работ. Помните, что под скатами вальмовых крыш можно соорудить жилое мансардное помещение. Но при этом возрастут и расходы. Другими словами, вам нужно будет учесть и работы, связанные с проведением гидроизоляции, теплоизоляции и пароизоляции. Ни один из этих этапов не следует игнорировать, так как без них влияние атмосферной среды может негативно сказаться на функционировании вашей кровли.

Подведем итог: расчет сметы по стоимости кровли включает в себя:

• выбор покрытия для крыши;
• расчет всей площади, занимаемой крышей;
• выбор материалов с учетом их изготовителя.

Отметим, что кровельные покрытия различаются между собой в цене, в цветовой гамме, в функциональных характеристиках, в весе. При этом серьезная составляющая при выборе – это методы установки. При выборе кровельного материала обязательно учитывайте нагрузку от снега и способности противостоять ветрам.

Таким образом, возведение вальмовых кровель – довольно сложный процесс. И если вы решили качественно его провести, то рекомендуем обратить к специалистам. Они не только покажут вам фото– и видеоматериалы по данной тематике, но и помогут составить расчеты и смету. Кроме того фирмы часто предлагают недорогой кровельный материал. Так что выбор тут очевиден.

kryshadoma.com
