Вальмовая крыша металлочерепица – Как покрыть вальмовую крышу металлочерепицей?

как покрыть, расчёт, устройство, монтаж, фото

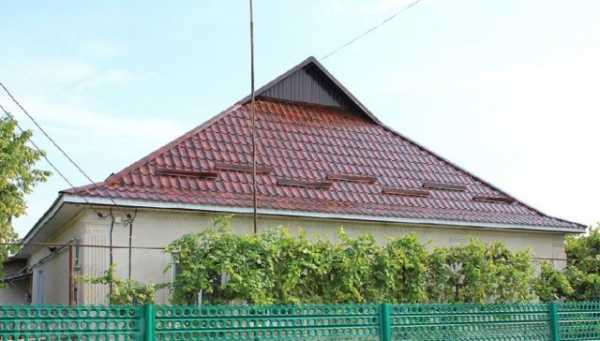

Из всех существующих конструкций кровли именно 4-скатная крыша из металлочерепицы обеспечивает прекрасную устойчивость, высокую долговечность и самый лучший внешний вид из всех возможных. Необходимо лишь правильно выполнить укладку металлочерепицы на вальмовую крышу. Задача не из легких, если учесть, что треугольные вальмы не очень подходят для прямоугольных листов металлической кровли.

Преимущества и недостатки вальмовой крыши под металлочерепицу

Использование металлической кровли всегда было очень разумным вариантом, оцинкованный металл практически не гниет и не боится механической нагрузки. Покрытие металлочерепицей вальмовой крыши дает возможность использовать преимущества металла и покатого треугольного каркаса.

У четырехскатной конструкции есть ярко выраженные преимущества:

• Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;

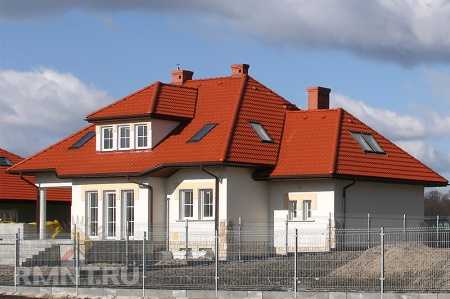

• Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Красота дома потребует определенных расходов и достаточно серьезных физических усилий. Поэтому, перед тем как выбрать вальмовую схему, будет правильным узнать о наиболее важных недостатках тандема металлочерепицы и четырехскатного каркаса:

• Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
• Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Важно! Из-за того, что поверхность кровельного листа является профилированной, потребуется правильно подобрать угол наклона, чтобы косые дожди не проникли под коньковую накладку.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60^о. Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

Устройство четырехскатной крыши из металлочерепицы

Конструктивно каркас под укладку кровельного покрытия ничем не отличается от стропильной системы для шифера или ондулина.

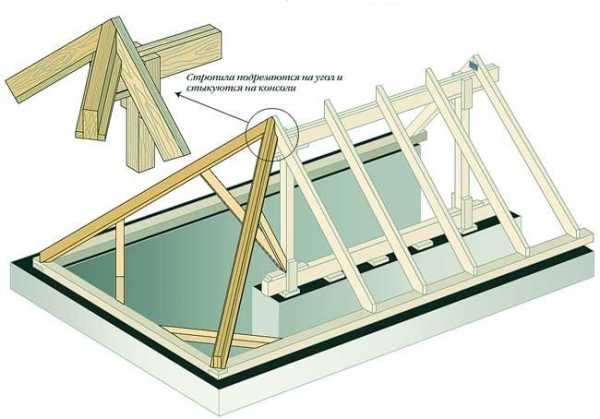

Дополнительные два ската собираются из наслонных стропил, уложенных на вальмовые стропила. Четырехскатные конструкции могут состоять из пары трапециевидных скатов и двух треугольных вальм. Этот вариант подойдет для местности с большим количеством осадков и достаточно низкими температурами в зимнее время

Для средних широт чаще используются четырехскатные кровли с вальмовыми скатами датской схемы. Она проще и доступнее в строительстве. Кроме того, удается уменьшить отходы металлочерепицы на вальмовой крыше, так как дополнительный скат имеет не треугольную, а трапециевидную форму.

Один из вариантов инструкции по устройству четырехскатной крыши из металлочерепицы приведен на видео

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Оптимальный угол наклона вальмовой крыши из металлочерепицы

Для стандартной четырехскатной схемы все четыре ската располагаются либо под одним углом наклона, либо вальмовые треугольные скаты оказываются наклоненными сильнее, чем две основные плоскости. С точки зрения прочности стропильного каркаса угол в 35^о обеспечивает минимальную нагрузку на четырехскатную систему и одновременно гарантирует хороший сход воды с поверхности кровли.

Важно! Иная ситуация с датскими вальмовыми крышами. Две трапециевидные вальмы всегда оказываются под углом, составляющим 1/3 от величины подъема главных скатов.

В этом случае малые вальмы необходимо поднимать до угла в 15^о, иначе вода будет затекать на стыках. Соответственно, главные скатные поверхности приходится располагать под углом в 40-45^о.

Как рассчитать металлочерепицу на вальмовую крышу

Укладка кровельного материала на четырехскатной поверхности требует предварительного расчета геометрии покрытия и оценки затрат по расходу кровельного листа.

Проще всего, посчитать количество материала можно с помощью планиметрии. Для датской схемы вычислить площадь вальмовых и основных плоскостей можно, используя формулу равнобедренной трапеции. Затем полученную величину умножают сначала на 10%, чтобы учесть перекрытия листов, а затем на 20% на обрезку краев.

Если нужно составить смету на четырехскатную крышу из металлочерепицы, то лучше всего воспользоваться графическим способом:

• Первоначально составляется эскиз будущей четырехскатной кровли с обязательным соблюдением масштаба и пропорций;
• На эскиз наносятся ряды или раскладка металлочерепицы на вальмовой крыше;
• По линии пересечения скатов устанавливают величину и угол подреза для каждого листа.

Таким способом удается не только выполнить расчет, но и подобрать оптимальный размер металлочерепицы. Если расчет выполнен на профессиональном уровне, то количество отходов уменьшится с 20% до 15%.

Как монтируется металлочерепица на вальмовую крышу

К процессу укладки можно приступать только после того, как полностью выполнена обрешетка стропильного каркаса, уложена пароизоляция, и нашита монтажная планка.

Раскладка и подрезка

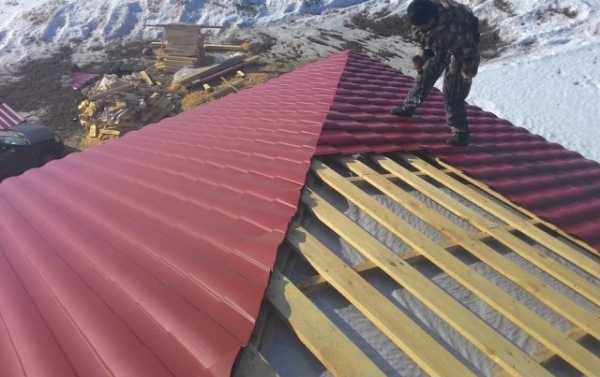

Монтаж металлочерепицы на четырехскатную крышу начинается с выкладки и нарезки листов вдоль ребра пересечения скатов. Часть листов поднимают на крышу и укладывают на малом вальмовом скате, вдоль линии «перелома» крыши. Чтобы упростить работу, от конька до карниза натягивают разметочный шнур, он должен проходить точно по осевой вальмовой стропильной балке. Это поможет правильно выравнивать кромку в процессе подгонки.

Начиная с нижнего ряда, листы последовательно укладывают на ребро вальмы и по шнуру размечают линию реза. В результате получается линия ступенек из металлочерепицы. Не разбирая ступенчатый ряд, аналогичным способом вырезают и выкладывают материал со смежной стороны вальмового ската. Между кромками должна оставаться щель шириной 3-4 мм, по завершению работ ее закроют доборной накладкой.

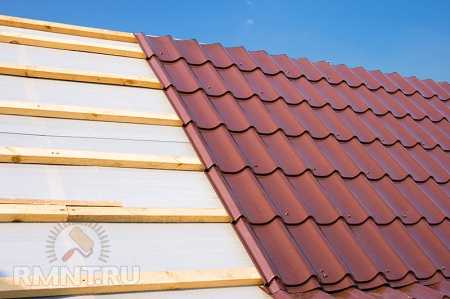

Крепление на обрешетке

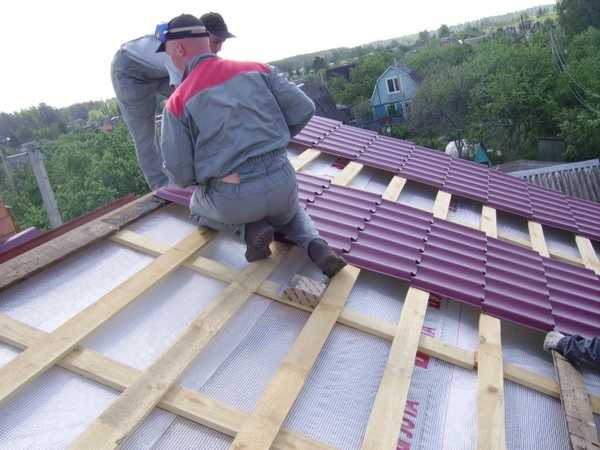

После того как были выложены все четыре ребра четырехскатной вальмовой крыши, необходимо выровнять кромки нижних листов так, чтобы они располагались на одном горизонтальном уровне. Для этого можно использовать шнуровую разметку или более современный лазерный уровень.

По завершению раскроя металлочерепицы на вальмовой крыше листы маркируют, подписывают и отправляют на подкраску линии реза. Далее монтируют карнизную планку и капельник. Остальную часть вальмовой кровли укладывают так, как и в случае двухскатной крыши. После того как заполнен нижний ряд металлочерепицы, ее сразу пришивают саморезами к каркасу. Делается это для того, чтобы избежать случайного смещения материала, например, при подгонке или из-за сильного ветра.

Советы и рекомендации

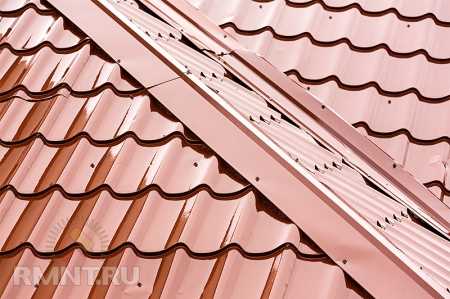

Слабым звеном невысокой вальмовой кровли являются места примыкания и ребро на стыке двух скатов. Несмотря на то, что линия в обоих случаях закрывается доборными планками, уложенного под накладку уплотнителя не хватает, чтобы обеспечить защиту от затекания воды.

Поэтому под стык обязательно вклеивают дополнительный слой гидроизоляции, а под кромки материала укладывают Омега – профиль. В результате, даже если вода проникнет под накладку, профиль остановит ее и перенаправит вниз по склону. Омегу обязательно пришивают к обрешетке стропильной системы и проклеивают силиконовым герметиком. Теперь, даже если ветер будет гнать дождевую воду поперек крыши, поток просто перехлестнет через ребро вальмовой кровли. Кроме того, дополнительная подкладка существенно увеличивает жесткость ребра.

Заключение

Из всех возможных вариантов построения кровли для дома 4-скатная крыша из металлочерепицы оказывается наиболее трудоемкой. Кроме непосредственной укладки материала, нужно будет потратить как минимум один рабочий день на то, чтобы разметить и обрезать кромки листов в соответствии с расчетами и замерами на стропильном каркасе. Оставшуюся часть материала можно использовать для пошивки облицовки внутри чердачного помещения.

bouw.ru

Четырехскатная крыша (Вальмовая). Особенности покрытия

Четырехскатная крыша (Вальмовая). Особенности покрытия металлочерепицей.

Четырехскатная крыша. Важность надежной, функциональной, отвечающей всем требованиям, крыши для здания тяжело переоценить. От ее надежности и внешнего вида зависит не только красота здания, но и его внутренний климат. Металлочерепицей можно покрыть практически любой тип кровли, но особенно красиво она смотрится на четырехскатной крыше (вальмовой крыше). Давайте рассмотрим особенности покрытия металлочерепицей вальмовой крыши.

Что такое четырехскатная крыша (вальмовая крыша)?

Существует два основных вида конструкции крыш – плоские и скатные.

Плоскими крыши называются условно, так как они все равно имеют небольшой угол наклона, который обеспечивает стекание дождевых вод. Плоские крыши целесообразно использовать в климатических условиях с небольшим количеством осадков или для высотных зданий. В нашем же регионе в секторе частного строительства более распространены скатные конструкции крыш. Скатная крыша может иметь одну, две или более наклонных поверхностей – скатов. К одной из разновидностей скатных крыш относится вальмовая крыша.

Четырехскатная крыша (вальмовая) представляет собой конструкцию из четырех скатов, двое из которых имеют форму трапеции, а двое других – треугольника. Скаты треугольной формы получили название вальм. Трапециевидные скаты закрывают переднюю и заднюю часть здания, а вальмы – торцевое пространство между ними. Трапециевидные скаты имеют уклон к сторонам с большей длиной, вальмы закрывают более короткие стены.

Своим внешним видом четырехскатная крыша напоминает туристическую палатку. Помимо красивого дизайна она обладает и повышенной надежностью. Крыша с такой конструкцией позволяет оборудовать даже жилой чердак. В таком случае на вальмовых склонах она имеет слуховые окошки, которые используют для освещения и проветривания чердака, а также в качестве выхода на крышу.

Достоинства и недостатки четырехскатной крыши (вальмовой)

К основным достоинствам вальмовых крыш можно отнести:

1. Высокие функциональные свойства – она имеет невысокое сопротивление потокам воздуха, поэтому подвержена меньшему разрушению при сильных ветрах. Кроме того, четырехскатная крыша отлично справляется с большими нагрузками и не боится обильных осадков. Она очень эффективна при использовании в местах с неблагоприятным климатом;
2. Имеет оригинальный и красивый внешний вид;
3. Благодаря особенностям конструкции под вальмовой крышей можно расположить жилой чердак либо мансарду;
4. Благодаря возможности удлинения свесов по всему периметру кровли прекрасно защищает от осадков фасад здания;
5. Имеет широкие скаты, которые равномерно нагреваясь, благоприятствуют оптимальному температурному режиму в здании;

Е

е конструкция обладает определенной жесткостью, что защищает кровлю от значительных деформаций.
Есть у четырехскатной (вальмовой) крыши и некоторые недостатки. Ее конструкция довольно сложна и требует значительно больших трудозатрат и материала, чем, например, двускатная кровля. А это сказывается и на сумме финансовых вложений, которые потребуются для возведения вальмовой крыши. Кроме того, скаты уменьшают площадь чердака, что является немаловажным фактором при обустройстве мансарды.

Четырехскатная крыша – особенности конструкции

К сооружению вальмовой крыши следует подойти с особой тщательностью. Ее конструкция довольно сложна, поэтому лучше всего обратится к специалистам.

При конструировании четырехскатной крыши (вальмовой) используются промежуточные, центральные промежуточные и угловые стропила. Они крепятся по обоим краям конька и упираются в верхний уровень обвязки. Наибольшая часть нагрузки приходится на крайние стропила, поэтому стоит позаботится об их усилении. Обычно все скаты монтируют с одинаковым углом наклона, который обычно меньше, чем у двускатной кровли. Но существуют также вальмовые крыши, где угол наклона вальм отличается от угла наклона основных скатов.

При проектировании конструкции четырехскатной (вальмовой) крыши для металлочерепицы опытные строители выбирают такую ее конфигурацию, которая, с одной стороны, позволит сократить расход материала (делается меньший уклон кровли, сокращается длина коньковой балки), а с другой стороны, позволит сделать меньше обрезаний материала и меньше отходов (длина коньковой балки увеличивается). При этом также следует позаботиться о том, чтобы создать комфортные условия для обустройства подкровельного пространства. Для этого следует увеличить высоту крыши и сделать скаты более крутыми. То есть, необходимо найти

оптимальное соотношение между тремя показателями, что под силу только специалистам.

При запланированном дальнейшем покрытии четырехскатной крыши (вальмовой) металлочерепицей следует выдерживать шаг стропил, который должен составлять порядка 60-90 см. Если шаг будет установлен неправильно, то металлочерепица может просесть и существует вероятность разгерметизации кровли и возникновения трещин. Кроме того, кровля из металлочерепицы требует создания обрешетки из деревянных брусьев, расстояние между которыми соответствует шагу поперечных изгибов металлопрофиля. Создавать сплошную обрешетку не требуется. Сплошная обрешетка может понадобиться только в местах крепления металлочерепицы возле конькового бруса и угловых стропил.

Четырехскатная крыша (в отличие от двускатной) кроется металлочерепицей начиная с самой верхней точки, постепенно опускаясь вниз. Это связано с тем, что необходимо точно состыковать все волны металлочерепицы на гребнях крыши. Вначале кровельными саморезами крепятся первые один или два листа. Под них подкладываются следующие и так далее. Саморезы крепятся в шахматном порядке под поперечной складкой. После закрепления всех листов металлочерепицы, устанавливаются все дополнительные элементы – ендовы, коньки, снегозадержатели и прочее.

Для вальмовой крыши расход металлочерепицы для каждого ската рассчитывается отдельно. Для этого измеряется площадь ската и рассчитывается необходимое количество листов металлочерепицы. Так как четырехскатная крыша (вальмовая) является довольно сложной конструкцией, то все просчеты и само перекрытие лучше всего доверить профессионалам, и тогда она прослужит очень долго и будет радовать вас своей красотой.

metallocherepica.biz

Вальмовая крыша ее преимущества и недостатки

Выбор кровельного материала следует начинать с определения угла наклона Вашей кровли. Конечно можно пренебречь данным правилом, но это повлечёт увеличение затрат на обустройство подкровельной гидроизоляции, конструктивных элементов, потребует дополнительной герметизации нахлестных зон. Каждый кровельный материал имеет требования к минимальному углу наклона, которые устанавливаются производителем согласно испытаниям. Кроме того на крышах с малым уклоном не будет видно самого кровельного материала и смысл переплачивать за эстетические свойства пропадает.

Вид кровельного материала важен при обустройстве вальмовой крыши. В виду того что на данном типе крыш особенно много угловых скатов, целесообразнее использовать штучные материалы. Применение листовых материалов ведет к большому количеству отходов.

Конструктивные особенности также стоит учитывать при выборе материала. Все элементы дома должны выдерживать нагрузки как своего веса, так и внешние, такие как снеговые и ветровые нагрузки. Так как кровля является конечным этапом строительства здания нужно учесть тип фундамента, стен, стропильной системы, какие нагрузки они способны выдержать и согласно этого подбирать кровельный материал.

Внешний вид является одним из главных факторов при покупке кровельного материала. На рынке представлено большое разнообразие кровельных материалов разных видов, производителей, моделей и цветов от самого простого шифера и профлиста, до керамической черепицы и респектабельного кровельного сланца. Возможно захочется выделиться на общем фоне и сделать деревянную или тростниковую кровлю. Прежде всего кровля должна нравиться Вам, так как именно Вы будете видеть ее каждый день и именно Ваш дом она будет украшать.

Долговечность еще одно качество на которое стоит обратить Ваше внимание. Основную долю этому качеству задает прежде всего монтаж и последующая эксплуатация материала, но следует ознакомиться и с гарантийными обязательствами производителя, а также на то как данный материал ведет себя на других домах в Вашем регионе. Следует учесть что у каждого вида кровельного материала есть множество производителей, которые используют при изготовлении различное сырье, которое и задает срок службы материала. С виду одинаковая металлочерепица или другой материал может в корне отличаться по температуре эксплуатации, физико-химической стойкости, цветостойкости, которые и определяют долговечность материала. Кроме того следует учесть близость к крупным водным артериям, особенно с соленой водой и источникам химических выбросов, таких как крупные автомагистрали, вредные производства и исходя из этого подбирать материал.

Следующим момент, который нужно учесть это стоимость кровельного материала и всех необходимых доборных элементов. Помните стоимость основного кровельного материала это процентов 60-70, как правило, от всей стоимости материалов, не считая стоимости водосточной системы. Также следует учесть стоимость работ по монтажу данного кровельного покрытия. Важным фактором является какое количество отходов будет в процессе монтажа, это особенно заметно при строительстве вальмовой крыши.

Вальмовая крыша отличный вариант для регионов с сильными ветрами. Выбирая кровельный материал учтите количество отходов, которое будет в процессе монтажа, несущую способность материала и всей конструкции в целом.

wizmag.ru

Площадь вальмовой крыши: как посчитать

Вальмовая крыша из металлочерепицы — это четырехскатная конструкция, которая состоит из двух боковых скатов и двух вальм. Вальмы — дополнительные скаты, которые закрывают пространство между боковыми скатами.

Схема обустройства ската вальмовой крыши.

Чтобы можно было обеспечить крыше надежность и прочность, перед тем как приступить к ее строительству, понадобится правильно произвести расчеты вальмовой крыши.

Крыша — это не обыкновенная конструкция, которая завершает строительство дома. Она является еще и основным элементом, который защищает здание от различных климатических воздействий. Помимо того, крыша будет определять внешний всей постройки, потому как она бросается в глаза при первом взгляде на нее.

Установка вальмовой крыши из металлочерепицы должна производиться осторожно и тщательно, потому как от того, насколько правильным будет ее сооружение, напрямую зависит срок службы здания и внутренние условия в помещении для жилья.

Для того чтобы крыша из металлочерепицы получилась максимально надежной и смогла обеспечить комфортное нахождение людей в доме, следует тщательно рассчитывать площадь, не допуская при этом ни единой малейшей ошибки.

Основные характеристики вальмовой крыши

Схема конструкции скатных крыш: 1 — вальма, 2 — боковой трапециедальный скат, 3 — конек, 4 — наклонное ребро.

На сегодняшний день принято выделять две разновидности конструкции кровли:

1. Скатные крыши.
2. Плоские.

Стоит понимать, что плоские крыши домов не бывают абсолютно плоскими на самом деле. У них должен быть угол наклона как минимум 1 градус для того, чтобы обеспечить сток дождевой и талой воды.

В России в связи с климатическими условиями более целесообразной является установка скатных крыш, потому как частое выпадание таких осадков, как дождь либо снег, не может позволить плоским конструкциям эффективно отводить воду, которая скапливается на крышах.

Вальмовая крыша — это разновидность скатной крыши, при этом внешне она похожа на палатку. Ее составляют четыре отдельных ската, два из которых изготавливаются в форме трапеции,а другие два — треугольниками.

Такая конструкция может позволить вальмовой и полувальмовой крышам быть довольно привлекательными внешне и достаточно надежными в эксплуатации.

Помимо этих характеристик вальмовая крыша имеет довольно высокую сложность как кровельной, так и стропильной системы. Исходя из этого, производя расчет площади, понадобится обязательно учитывать следующие факторы:

1. Интенсивность выпадания различных атмосферных осадков.
2. Материал, из которого планируется изготавливать кровлю.
3. Скорость и сила ветра в районе, котором располагается строение.

Исходя из этих значений будет необходимо произвести расчет таких показателей, как площадь, высота, требуемый угол наклона ската и так далее.

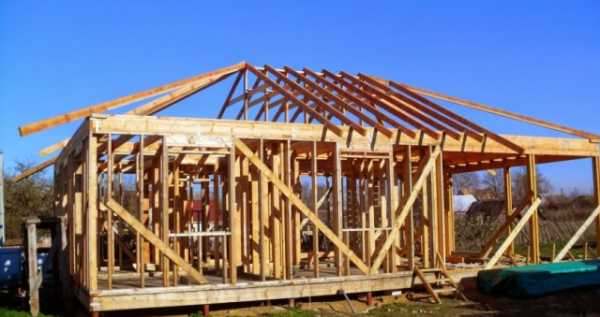

Стропильная система четырехскатной крыши.

Для того чтобы обеспечить максимальную точность, можно произвести расчет с помощью грамотного специалиста в области архитектуры, который ранее работал с подобными конструкциями. Есть и другой вариант — использование специального компьютерного программного обеспечения для того, чтобы произвести строительный расчет.

Архитектор, который имеет высокую квалификацию, способен грамотно и качественно посчитать не только угол наклона, но и оптимальную площадь такой конструкции.

В связи с тем что конструкция вальмовой крыши будет включать в себя достаточно большое количество ломаных линий и неровностей, которые усложняют расчет площади всей поверхности либо отдельных скатов, посчитать все необходимое самостоятельно будет достаточно сложно, потому как существует очень высокая вероятность ошибок.

Конструкция кровли вальмовой крыши из металлочерепицы

Несущая конструкция вальмовой крыши представляет собой достаточно сложную стропильную систему, в которую будут входить и центральные стропила, которые не используются в других скатных кровельных конструкциях.

Большая сложность несущей конструкции может привести к тому, что будет необходимо тщательно посчитать все будущие нагрузки и угол наклона кровельного каркаса.

В том случае, если расчет будет содержать ошибки либо неточности, может получиться ненадежная система кровли, при этом существует вероятность того, что обрушится она уже в первый год эксплуатации.

В связи с этим в обязательном порядке понадобится производить точный и правильный расчет системы стропил и расчет площади вальмовой конструкции, от которых будут напрямую зависеть такие внешние характеристики, как срок эксплуатации и надежность конструкции кровли.

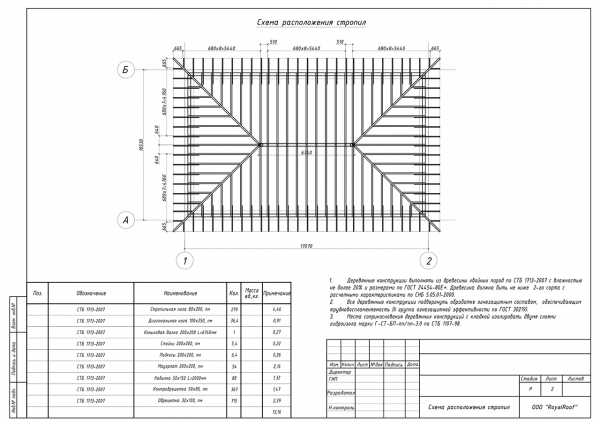

Схема стропил вальмовой крыши.

Площадь покрытия вальмовой конструкции необходимо вычислять в квадратных метрах. Делается это следующим образом:

1. Понадобится посчитать площадь с учетом таких элементов, как окна кровли и труба дымохода.
2. Вычислить длину ската от края карниза до нижней части конька.
3. Рассчитать элементы, которые не относятся к покрытию кровли. Это могут быть стены брэндмауэра, парапеты, свесы и так далее.
4. Выступающие части брусков, стоячие фальцы, а также примыкания полотен в случае, если применяется рулонная кровля, в расчет включать не нужно.

При вычислении площади, которую будет иметь вальмовая конструкция из металлочерепицы либо рулонного материала для кровли, длину скатов следует уменьшать на 70 см

В связи с тем, что расчет площади вальмовой конструкции будет включать в себя большое количество сложностей, не рекомендуется производить его исключительно своими силами: понадобится либо взять в помощь специалиста, либо использовать какое-либо специализированное компьютерное программное обеспечение, которое позволяет выполнять подобные расчеты точно и грамотно.

Чтобы выполнить такие расчеты, четырехскатную крышу из металлочерепицы разделяют условно на несколько частей, для каждой из которых следует производить собственный расчет. Далее останется лишь сложить полученные результаты между собой. В итоге получится требуемая общая площадь кровли.

Такой метод расчета способен не только упростить процедуру, но и уменьшить риск допущения ошибки в вычислениях.

Точный расчет площади необходимой конструкции

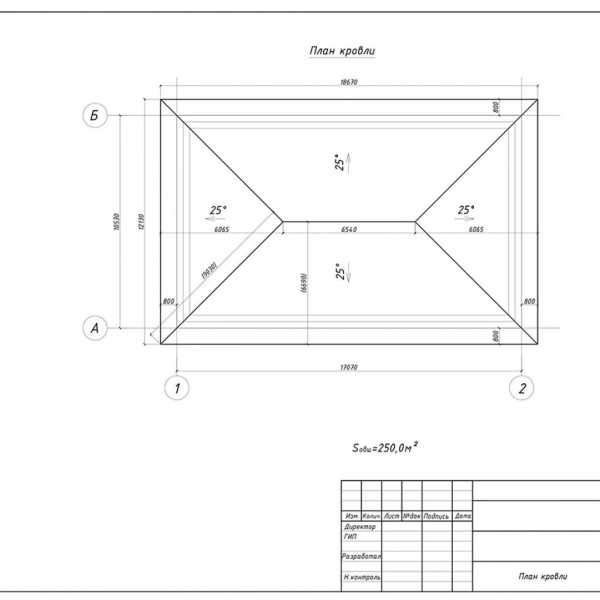

Чтобы посчитать площадь наиболее точно, понадобится подробный план крыши, который может быть разработан самостоятельно.

Конструкция вальмовой крыши: 1 — усиленная стропильная нога, 2 — опорная доска, 3 — усиливающий ригель с вкладышем, 4 — вальмовое стропило, 5 — верхняя обвязка стены, 6 — проставки.

Либо есть вариант обратиться к специалистам, которые смогут выполнить подобную работу более качественно, исключая возможность просчетов и ошибок.

Помимо надежности и прочности вальмовой кровли расчет ее площади оказывает влияние на затраты финансов, связанные с ее возведением и, соответственно, на общую стоимость строительства загородного дома либо дачи.

Правильно выполненный расчет может позволить выяснить, сколько материала (брусьев, досок, кровельных материалов) понадобится для того, чтобы возвести кровлю и подсчитать общую стоимость.

Необходимо принимать во внимание и физико-технические параметры материалов для кровли, среди которых будет толщина и длина, а также способы их установки.

От длины материала будет зависеть удобство установки. К примеру, намного проще покрыть длину ската одним лишь листом, чем выполнять соединение двух листов посередине, для которого понадобится обязательно предусмотреть дополнительную защиту от проникновения влаги.

В пример будет приведен расчет четырехскатной вальмовой кровли. В ее основании лежит прямоугольник, а две боковые грани являются равнобедренными треугольниками. Другие две границы выполнены в виде трапеций.

Угол наклона ската будет равняться соотношению высоты к половине расстояния между точками боковых скатов. Если известен угол наклона, высота равна: h = (b tan a)/2.

Для вычисления длины бокового стропила понадобится угол наклона: e = b/(2 cos a)

Длина вальмовых стропил по диагонали рассчитывается по формуле 3.

Площадь кровли по формуле 4.

1metallocherepica.ru

Как сделать крышу из металлочерепицы. Выбор, расчёт и монтаж

Металлочерепица — один из самых красивых и долговечных кровельных материалов. Какую форму крыши выбрать, чтобы не допустить перерасхода материала, как рассчитать необходимое количество металлочерепицы и как правильно ее смонтировать, рассказывается в этой статье.

Металлочерепица является одним из самых популярных кровельных материалов. Красивый внешний вид, основательность и долговечность — основные характеристики, из-за которых и выбирают именно металлочерепицу, при этом, зачастую не задумываясь, а целесообразно ли использовать именно ее. Самая большая проблема здесь — это большое количество отходов при использовании на сложных по форме крышах. Как же узнать, сколько будет отходов, как рассчитать количество черепицы, необходимое для обустройства кровли и как все это правильно смонтировать? Давайте разбираться.





Виды крыш. Какой тип крыши подходит для металлочерепицы

Для начала необходимо разобраться, на какие крыши имеет смысл класть металлочерепицу, а на какие не стоит. Можно выделить следующие основные виды:

1. Односкатная. Состоит из одной плоскости-прямоугольника.

2. Двускатная. Состоит из двух плоскостей-прямоугольников по одной на каждый скат.

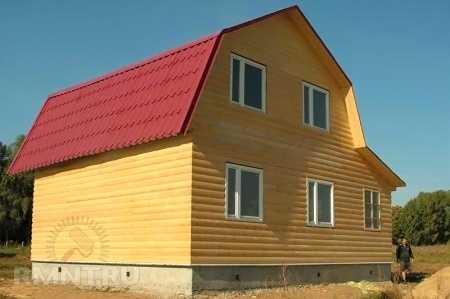

3. Ломаная. Состоит из четырех плоскостей-прямоугольников по две на каждый скат.

4. Вальмовая. Состоит из четырех скатов по одному на каждую сторону. Два ската — треугольники, два других — трапеции.

5. Шатровая. Похожа на вальмовую, только все скаты — треугольники с одной общей вершиной.

6. Многощипковая. По сути, состоит из 2-х или более двускатных, вальмовых и т. п. крыш, образующих сложную, иногда многоуровневую, структуру.

Металлочерепица — это прямоугольные листы с выраженными сторонами верх-низ, то есть использовать перевернутый лист, как это возможно, например, с шифером, нельзя. Поэтому, при строительстве крыши из металлочерепицы после диагональной обрезки часто получается много отходов. Чтобы понять, почему так происходит, сделаем развертку указанных типов крыш.

Развертка — это наглядное изображение фигур, которые образуют скаты. Как говорилось выше, односкатные, двускатные и ломаные крыши образованы из прямоугольников. Понятно, что из прямоугольных листов собрать прямоугольник — задача тривиальная. Рассмотрим другие типы крыш.

Вальмовая — два треугольника и две трапеции, шатровая — четыре треугольника, многощипковая — треугольники, трапеции, прямоугольники и параллелограммы. Нарисуем их и разобьем на прямоугольные куски (листы металлочерепицы). Итак, вальмовая крыша:



Совершенно очевидно, что как бы скат не разбивался, в любом случае после получения кусков 1, 4, 5, 6, 7, 8, 9, 12 останутся куски 1А, 4А, 5А, 6А, 7А, 8А, 9А, 12А. Можно ли куда-нибудь применить такие куски-остатки? Отрезаем от целого листа кусок 1, остается 1А. Как бы мы его не крутили, ни на место 4, ни 5, 6, 7, 8, 9, или 12 он не подойдет, то есть это отходы. Это будет справедливо и для остальных кусков-остатков. Рассмотрим скат-параллелограмм:

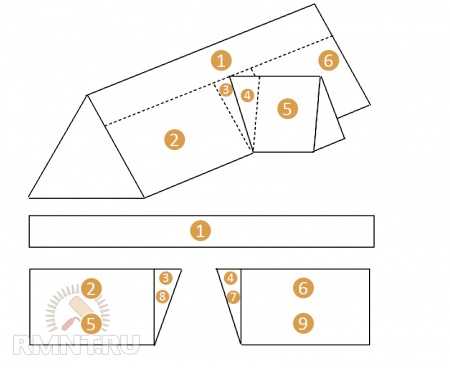

Видно, что после получения куска 1 остаток пойдет на место 6, а остаток от 7 на место 12.

Таким образом, скат-параллелограмм сам по себе отходов не даст, а любой другой (за исключением прямоугольного ската, конечно же) даст тот или иной процент остатков, которые, в конечном счете, станут отходами. Скаты-параллелограммы встречаются только на многощипковых крышах. Вальмовые и шатровые таких элементов не имеют.

Итак, решая, подойдет ли для вашей кровли металлочерепица, необходимо обратить внимание на форму крыши. Одно- и двускатные крыши, а так же ломаная крыша, образованные из прямоугольников — отличный вариант для металлочерепицы. У любой другой будут образовываться отходы. У шатровых крыш их количество в процентном соотношении ко всему материалу максимально. У вальмовой — чуть меньше. Для многощипковых крыш сказать однозначно довольно сложно. Можно сделать дом с такой кровлей, у которой отходов не будет, а можно такой, у которого их будет даже больше, чем у дома с шатровой крышей. Чтобы прикинуть их количество в каждом конкретном случае, необходимо разбить всю поверхность крыши на простейшие фигуры:

С прямоугольниками все ясно. Треугольники. Если в процессе развертки не получается парных треугольников, образующих прямоугольник и имеющих правильную направленность, то каждый даст отходов столько же, сколько он представляет собой сам. Если процент остатков превышает 30% от общего количества материала, то использовать металлочерепицу для такой крыши не рационально.



Расчет количества материала

Начнем с определения количества листов металлочерепицы. Различают полные и полезные размеры листов. Полезные — определяют какую фактическую площадь закроет лист. Именно эти размеры следует принимать во внимание при расчете количества листов металлочерепицы на скат. Полный — это полезный плюс нахлест. У разных производителей он различный. Вертикальный — 0,1 м, 0,12 м, 0,13 м, 0,15 м и т. д., горизонтальный — 0,06 м, 0,08 м, 0,09 м и т. д. На расчеты величина нахлеста не влияет. Длина листа металлочерепицы строго привязана к шагу, равному длине волны, то есть 0,35 м. Соответственно полезная длина листов — 0,35, 1,05, 2,1 и 3,5 м, т. е. по 1-ой, 3, 6 и 10 волн — это и есть необходимые размеры для расчета количества горизонтальных рядов. Полезная ширина листов у разных производителей различная — 1,05, 1,1, 1,14 м и т. д. — это необходимый размер для расчета количества вертикальных рядов.

Для прямоугольного ската количество металлочерепицы рассчитывается так: по ширине — ширину ската делим на полезную ширину листа. Округляем в большую сторону. Получаем количество листов в горизонтальном ряду. По высоте — высоту ската делим на 0,35 м. Округляем в большую сторону. Получаем количество волн. Необходимо помнить, что если угол наклона ската меньше 14°, то нахлест необходимо делать в две волны, то есть к общему числу волн нужно будет прибавить число, равное количеству рядов минус 1. Определяем, какими листами это количество можно замостить. Получаем сколько и каких листов черепицы в вертикальном ряду. После этого умножаем на число рядов по ширине. Итог — сколько и каких листов металлочерепицы необходимо на этот скат.

Пример. Имеем скат размером 9х5 м



Определяем количество рядов по ширине. Берем черепицу шириной 1,05 м. Получаем 9/1,05 м = 9 рядов. Остаток придется резать — это отходы. Чтобы их было меньше, можно поиграть с величиной фронтонного свеса. Определяем вертикальные листы. 5/0,35 м = 15 волн. Если угол ската больше 14°, то оптимальным тогда будет 2 ряда по 6 волн и один 3 волны. Если меньше, то помня про нахлест, делать ряд 10 и ряд 6 волн соответственно.

Ответ: Для данного ската с наклоном больше 14° нужно 18 листов по 6 волн и 9 листов по 3 волны. Для ската с наклоном меньше 14° нужно 9 листов по 6 волн и 9 листов по 10 волн.

Для расчета треугольных областей кровли, не имеющих пары, и трапеций каждую фигуру достраиваем до полного прямоугольника и рассчитываем по приведенной выше схеме. Если образовываются парные треугольники, то учитываем это. Параллелограммы рассчитываются как прямоугольники с одной стороной, равной основанию, а второй — высоте параллелограмма.

Отдельно определяется количество других элементов кровли:

• коньковые элементы — накрывают конек (место, где сходятся горизонтальные кромки скатов) и ребра (место, где сходятся наружные боковые кромки скатов). Нужно измерить общую длину указанных элементов кровли и добавить 10% на нахлесты;
• ендова внутренняя (нижняя). Ставится в место, где сходятся внутренние боковые кромки скатов. Ендова наружная (верхняя). Декоративный элемент. Ставится по желанию сверху внутренней. Общая длина равна совокупной длине ендов, плюс 10% на нахлесты;
• карнизная планка. Закрывает торцы стропил. Элемент является желательным, но необязательным. Устанавливается по всей длине карнизов. Общая длина равна всему периметру карнизов;
• торцевая планка. Устанавливается по всей длине торцов скатов. Закрывает торцы обрешетки и защищает черепицу от отрывания ветром. Общая длина равна длине соответствующих элементов крыши;
• гидроизоляционная пленка. Количество равно площади всей крыши, плюс по 150 мм на каждый нахлест между рядами;
• специальная пористая саморасширяющаяся полоса-уплотнитель. Закрывает все зазоры между коньком, ендовой и плоскостью листов металлочерепицы. Количества должно хватить на все элементы с двусторонним монтажом уплотнителя;
• спадающие бруски — их длина равна длине стропил — и доски для обрешетки должно хватить, чтобы закрыть всю крышу с шагом 350 мм.

Здесь мы не рассматриваем утеплитель и пароизоляционную пленку — это хоть и необходимые элементы, но к кровле это имеет опосредованное отношение.



Монтаж металлочерепицы

Для того, чтобы было ясно назначение тех или иных элементов кровельной системы, пойдем от задач, которые необходимо решить при обустройстве кровли:

• Теплоизоляция.
• Пароизоляция.
• Гидроизоляция.
• Изготовление обрешетки с обеспечением вентиляции подкровельного пространства.
• Монтаж металлочерепицы.



Теплоизоляция

Если под крышей планируется обустройство жилого этажа, то теплоизоляция кровли необходима. Если чердачное помещение планируется быть холодным, то нужно позаботиться о качественном утеплении межэтажного перекрытия. Что происходит, при недостаточной теплоизоляции? Теплый влажный воздух из жилого помещения зимой будет конденсироваться на внутренней холодной металлической поверхности, образуя капли воды. Эта влага будет разрушать стропильную систему, а следовательно срок службы кровли существенно уменьшится.

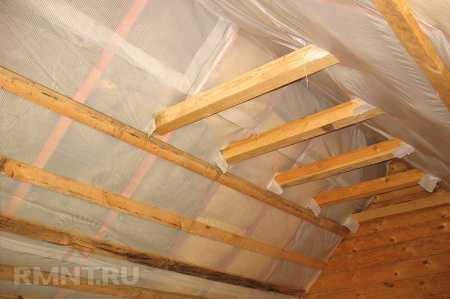

Пароизоляция

Материалы, которые используются для утепления, как правило, боятся воды (гидрофобны). При попадании в них влаги в виде пара или воды, их теплоизоляционные свойства существенно снижаются, поэтому теплоизоляционный слой необходимо защитить как снизу, от влажного теплого воздуха пароизоляционной пленкой, так и сверху, от протекания кровли гидроизоляционной пленкой. Это справедливо как для утепленной кровли — тут пароизоляция натягивается снизу утеплителя, а гидроизоляция сверху над стропилами, так и для не утепленной — пароизоляция под утеплителем потолка жилого помещения, гидроизоляция под листами металлочерепицы.



Как монтировать пароизоляцию. Между или под стропилами монтируем теплоизолирующий слой. Под ним натягиваем пароизоляционную пленку. Ее монтаж необходимо начинать снизу, полотнами во всю длину помещения. Следующий ряд делается с нахлестом 100–150 мм. Шов проклеивается клейкой лентой. Крепится пленка строительным степлером к нижней плоскости стропил или к специальной обрешетке. Двигаясь вверх, доходим до конька, там, не разрезая полотно, переходим на следующий скат. Пароизоляционная пленка работает только в одну сторону, поэтому при покупке заранее поинтересуйтесь, какой стороной ее необходимо монтировать. Работы по утеплению и пароизоляции можно проводить в последнюю очередь, после монтажа самой кровли.



Гидроизоляция

Перед вами стропильная система без обрешетки. По стропилам натягиваем гидроизоляционную пленку. Ни в коем случае нельзя использовать битумосодержащие материалы. Разумнее всего использовать универсальную пленку — с одной стороны пароизоляция, с другой гидроизоляция. В этом случае вам не придется обеспечивать зазор минимум 30 мм между гидроизоляционной пленкой и утеплителем. В противном случае, такой зазор необходим. Натягивают ее снизу целыми полосами, с нахлестом не менее 150 мм и провисом между стропилами порядка 20 мм в центре. Последнее необходимо делать для компенсации теплового расширения самой пленки и возможных деформаций стропильной системы. Гидроизоляционный слой должен выходить на карнизные свесы не менее, чем на 200 мм. По коньку, для обеспечения вентиляции, необходимо делать разрыв шириной 200 мм.

Для того, чтобы все работы по обустройству кровли было делать удобнее, лучше всего привязать их к полосам гидроизоляции, то есть натянуть первый ряд, сделать необходимую обрешетку, подняться по ней как по лесенке, перейти ко второму ряду. Так до конька.



Вентиляция подкровельного пространства

Все-таки черепица металлическая, и в случае повреждения нижнего защитного слоя из-за воды может подвергнуться коррозии. Так или иначе, какое-то количество влаги под черепицей всегда будет. Чтобы она там не скапливалась, необходимо продумать вентиляцию пространства под черепицей. Проще всего это сделать, набив вдоль стропил прямо по гидроизоляционной пленке бруски сечением 25х50 мм — спадающие бруски. По ним будут идти доски обрешетки. Если расстояние между верхней плоскостью теплоизоляции и верхней плоскостью стропил не меньше 30 мм, то при использовании универсальной пленки можно обойтись без спадающих брусков. Для этого гидроизоляция натягивается, обходя сверху стропила, и крепится на 30 мм ниже верхней их плоскости с необходимым провисом. Таким образом, полученные зазоры 30 мм между утеплителем и гидроизоляцией и, если необходимо, 25 мм между гидроизоляцией и нижней плоскостью обрешетки, обеспечат достаточную вентиляцию подкровельного пространства.



Монтаж обрешетки

Поскольку после прикладывания сверху листа металлочерепицы не всегда просто попасть в нужное место, то обрешетку лучше делать из дюймовой доски шириной 100 мм. Начинаем снизу. Первая доска должна быть толще остальных на 15–20 мм. Прибивается 70–80 мм гвоздями. Забивать их необходимо вертикально по отношению к земле. От правого нижнего края, обеспечив фронтонный свес, с шагом 350 мм (длина волны черепицы) набиваются доски по всей площади крыши. Как говорилось, лучше это делать рядами, привязываясь к ширине полотен гидроизоляции. Под коньком вплотную подшиваются две доски.





Монтаж металлочерепицы

Перед началом монтажа черепицы необходимо закрепить внутренние ендовы. Начинать необходимо снизу. Следующий элемент накладывается сверху с нахлестом 150–200 мм. По всей длине вдоль края наклеивается пористая саморасширяющаяся полоса-уплотнитель. Карнизная планка так же крепится до монтажа черепицы.

Теперь переходим к самой металлочерепице. Монтаж, как правило, начинается с правого нижнего листа. Для удобства, к торцам стропил прибивается доска, выступающая вверх над обрешеткой на 40–50 мм. Весь первый ряд нижней кромкой будет опираться на нее. Так вы добьетесь идеально ровного края. После монтажа черепицы эта доска демонтируется. Итак, первый лист поднимается, выравнивается по фронтонному и карнизному свесу и крепится одним саморезом в первую сверху правую волну. Если угол наклона ската больше 14°, то во вторую сверху (первая волна для нахлеста). Для крепежа применяются специальные кровельные саморезы 35 мм с резиновой шайбой. Заворачиваются они торцевой головкой 8 мм при помощи шуруповерта.

Необходимо следить, чтобы самерезы были завернуты не слишком слабо и не слишком сильно. Место для самореза — самая нижняя (по отношению к плоскости обрешетки) часть волны. Далее поднимается второй лист. Накладывается на первый. В месте нахлеста крепится саморезом. Первый лист крепится окончательно. Всего требуется порядка 6–8 саморезов на 1 м². Переходим к следующему листу. Это может быть третий лист в нижнем ряду, но лучше первый лист во втором ряду. Так проще обеспечить правильность геометрической формы ската. Крепим его, переходим к 4-му — это 3-й снизу. И так далее.

Там, где скаты не прямоугольные, требуется правильная раскройка листа. Для этого применяется шаблон, сделанный из 4-х досок, скрепленных по углам так, чтобы полученный четырехугольник мог свободно деформироваться — так называемый черток:

Прикладываем черток в нужном месте, закрепляет форму, переносим получившийся угол на лист металлочерепицы и обрезаем. В некоторых местах удобнее производить обрезку по месту. Раскрой листов осуществляется с помощью электроножниц, дисковой пилы или электролобзика с мелкими зубьями, но, ни в коем случае не при помощи болгарки. Она нарушает верхний изоляционный слой, что приводит к преждевременной коррозии черепицы.

После монтажа листов металлочерепицы устанавливаются коньковые элементы. Наклеивается полоса-уплотнитель и поверх нее крепится конек. Пористая структура уплотнителя не пропустит воду, обеспечив, при этом, вентиляцию. Коньковые элементы крепятся по коньку и ребрам. На ребрах монтаж этого элемента необходимо осуществлять снизу вверх. Нахлест — 150–200 мм. Крепеж осуществляется специальными коньковыми саморезами к доскам обрешетки.

В конце работ, монтируются торцевые планки. Крепятся они на предварительно прибитый торцевой брусок. Самыми последними, в случае необходимости, устанавливаются внешние ендовы и снегоотводящие планки.

Нередко при обустройстве кровли из металлочерепицы допускаются ошибки. Самая распространенная — это монтаж черепицы без проведения всех предварительных необходимых работ, то есть черепица лежит, а слоя гидроизоляции нет и не обеспечен вентиляционный зазор. Что можно сделать в этом случае? Во-первых, можно натянуть гидроизоляционную пленку снизу, обходя стропила и обеспечивая этот зазор. Крепить, в этом случае, ее лучше брусочками типа штапиков по всей длине стропил. При этом, правда, возникнут проблемы при прохождении гидроизоляции сквозь стены. Решить их не просто, но можно. Другой вариант, при утеплении использовать в качестве первого слоя влагонепропускающие материалы — экструдированный пенополистирол, вспененный полиэтилен (теплоизол) и т. п. Этот слой будет выполнять две функции — тепло- и гидроизоляция. Монтировать его необходимо так же с обеспечением зазора в 25–30 мм между его верхней плоскостью и нижней плоскостью обрешетки.

Таким образом, главным залогом долговечной кровли является следование всем технологическим требованиям. Правильно сделанная крыша из металлочерепицы прослужит не менее 30 лет, радуя своим внешним видом.



Евгений Дубинин, рмнт.ру

http://www.rmnt.ru/ — сайт RMNT.ru

digest.wizardsoft.ru

Считаем 4 варианта кровли из металлочерепицы для типового дома. Что выгоднее?

Одноэтажный дом 170 кв.м. с простой геометрией и 4 варианта крыши с металлочерепицей. Что выгоднее — двускатная крыша или вальмовая, с листовой металлочерепицей или модульной? Детально считаем все работы и материалы, перебираем плюсы и минусы решений вместе с главным инженером компании «РоялРуф».

Вводные данные: прямоугольный одноэтажный дом с внешними размерами 17.07х10.53 м
Расчетная площадь крыши (в обоих вариантах исполнения) — 250 кв. м.
Для удобства пользования цены на работы приведены отдельно в у.е.

Преимущества модульной черепицы перед листовой:
— Логистика. Модульную черепицу легче транспортировать, 250 кв.м. — меньше одной евро-паллеты. Разгрузка — проще, не обязательно использовать спецтехнику. Складирование — проще, евро-паллета занимает немного места, в отличие от 5-метровых панелей металлочерепицы;
— Монтаж. Подать 5-метровую панель листовой металлочерепицы на кровлю — сложнее, для этого требуется два человека. Высока вероятность того, что лист при этом может чуть растянуться при подаче — в таком случае будут видны все швы. Модульная черепица лишена этого недостатка, ее может монтировать 1 человек;
— Бесшовность монтажа;
— Возможность калибровки (подгонки) по скату;
— Меньше отходность в случаях сложных кровель (по сравнению с листовой).

Недостатки модульной черепицы:
— чуть более высокая стоимость;
— «дробязность» монтажа (занимает чуть больше времени при одинаковых площадях кровли).

Плюсы вальмовой кровли перед двускатной:
— более оригинальный и эстетичный внешний вид;
— не нужна установка фронтонов и их отделка (обычно это газосиликатные блоки + штукатурка и т.д.). По итогу может получиться дешевле, чем двускатная.
— чуть большая устойчивость при ураганных порывах ветра.

Минусы вальмовой кровли:
— чуть более высокая стоимость;
— нужно обустройство диагональных коньков и ендов (если в конструкции крыши есть внутренние углы, справедливо для более сложных форм крыш).
— из-за наличия диагональных коньков и ендов монтаж более сложен, к тому же, каждая стропильная нога имеет свой размер, в отличие от двускатной крыши.

А теперь — расчет кровель: схемы установки стропил, расчет материалов по площади и полные рабочие сметы:

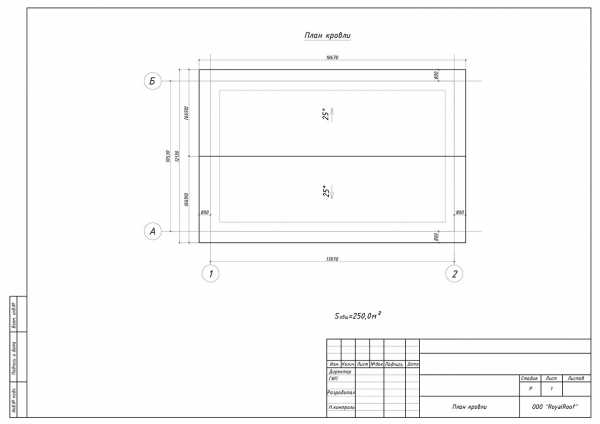

ДВУСКАТНАЯ КРОВЛЯ:



ВАЛЬМОВАЯ КРОВЛЯ:

СТОИМОСТЬ РАБОТ:

Если у вас возникли дополнительные вопросы, обращайтесь к специалистам компании Royalroof.

Задать вопрос эксперту

dom-expert.by

Монтаж металлочерепицы на крышу и пошаговая инструкция

Для загородных домов и частных построек отличным и недорогим, но при этом привлекательным вариантом стала кровля из металлочерепицы. Технические характеристики профиля позволяют крыше противостоять морозам, солнцу, воде и ветру. При этом имитация натуральной черепицы заметно облагораживает постройку. О том, как покрыть крышу металлочерепицей своими руками и какие особенности в себе несет укладка металлочерепицы, разбираем в статье ниже.

Принципы укладки металлочерепичного профиля

Перед тем как приступить к устройству кровли из металлочерепицы технология которой в принципе не сложна, нужно принять во внимание несколько важных требований:

• Так, укладка металлочерепицы должна проводиться на скаты, угол уклона которых не менее 14 градусов.
• Если длина ската крыши менее 6 м, то можно настилать материал сплошными листами, избегая горизонтальных нахлестов. Если же длина ската превышает 6-7 м, то придется резать листы поперек и собрать покрытие крыши в два ряда с горизонтальными нахлестами, чего желательно избегать.
• Если на крыше имеется старое покрытие, то его нужно обязательно демонтировать.
• Крепление металлочерепицы начинают со стороны, противоположной преимущественному направлению ветра в регионе. Так собирают крышу своими руками согласно технологии.
• Монтаж кровли из металлочерепицы (фиксацию листа) всегда проводят во впадинах между волнами в тех местах, где они примыкают к брусьям обрешетки.
• В нахлестах лист профиля крепят в каждое углубление.
• Самый первый нижний лист профиля фиксируют саморезами над выступом профиля (над мнимой черепичкой). То есть по направлению к себе. Такой металлочерепицы монтаж позволит всей кровле выдерживать значительные ветровые нагрузки.
• Остальные листы профиля крепят саморезами под изгибом профиля то есть по направлению от себя. Это место является самым жестким в листе металлочерепицы и, кроме того, таким образом, шляпки крепежей располагаются в тени выступов, а значит, с земли менее заметны.

Важно: перед проведением кровельных работ следует измерить ровность скатов крыши по диагоналям. Если имеется их перекос, то крышу можно выровнять с помощью обрешётки иначе металлочерепица монтаж которой проводится, ляжет неровным покрытием.

Расчет материала для кровельных работ

Рекомендуем к прочтению:

Чтобы крыша из металлочерепицы своими руками собиралась быстро, а главное без простоев, необходимо правильно рассчитать количество покрытия. Для этого нужно измерить длину одного ската и его ширину. Ширину свеса делят на полезную ширину листа профиля (за вычетом 5-10 см на нахлесты). Таким образом, получают необходимое количество листов для одного ската при условии, если его длина не превышает 6 м. Если же скат больше, то к полученному значению прибавляют то количество %, на которое длина ската превышает 6-метровое значение. В этом случае крепление металлочерепицы будет проводиться в два горизонтальных ряда.

Монтаж обрешетки по металлочерепичную кровлю

Устройство кровли из металлочерепицы требует качественного и точного монтажа обрешетки под нее. Поскольку каркас является основным скелетом, способствующим долговечности и прочности кровли. Чтобы устройство крыши под металлочерепицу прошло правильно, действовать нужно таким образом пошагово:

• Сначала по краям стропильных ног крыши монтируют свесы карниза. Они являются основным элементом в обрешетке, поскольку будут принимать на себя основную (фиксирующую) нагрузку от всего покрытия. Свес делают из доски сечением 100х50 мм. Его прибивают по краю стропильных ног.
• Теперь по всей крыше настилают гидроизоляционный материал (мембранное покрытие). При этом если устройство крыши из металлочерепицы проходит по сложной конструкции (вальмовая крыша), то гидроизоляцию сначала настилают на ендовы, а затем раскатывают горизонтальные рулоны покрытия по всем скатам. Стыки проклеивают гидроизоляционной лентой СП1.
• Как только гидроизоляция настелена, приступают к фиксации контробрешетки. Для ее монтажа применяют брус сечением 5х5 см. Все бруски набивают строго по стропильным ногам. Получившееся между свесом и контробрешеточным брусом расстояние закрывают специальной вентиляционной сеткой, которая предотвратит проникновение птиц в подкровельное пространство.
• На смонтированные брусья контробрешетки устанавливают держатели для системы водостока. Каждый из них должен быть изогнут с помощью гиба так, чтобы водосток формировал уклон 3 мм на каждый погонный его метр.
• Затем набиваем по карнизу брус, который будет несколько выше досок основной обрешетки. Такой элемент будет выступать фиксацией для нижнего профиля металлочерепицы.
• По фронтонам проводится установка планки с нанесенной заранее разметкой. Разметка должна иметь шаг наметин, равный высоте каждой черепички на листе профиля. На наметинах должны быть вбиты гвозди для контрольного шнура. При этом важно, чтобы разметка имела выступ на 5-7 см для свеса кровли на треть ширины водосточного канала. Такой монтаж своими руками будет точным.
• По установленным брусьям разметки на фронтонах натягивают контрольный шнур. И уже по нему набивают доски контробрешетки сечением 32х100 мм. Делается проверка ровности обрешетки уровнем.
• Далее демонтируют брус-разметку и набивают по фронтонам ветровую доску. Она должна несколько возвышаться над досками основной обрешетки и в итоге стать вровень с уложенной металлочерепицей.
• Осталось установить капельник и закрепить заранее собранную водосточную систему.

Важно: перед монтажом обрешетки все деревянные элементы необходимо обязательно обработать антисептиками и антипиренами для предотвращения гниения.

Совет: в местах примыкания металлочерпиицы к трубам, в ендовах и по краю ветровой доски желательно делать сплошную обрешетку.

Резка и подготовка листов покрытия

Рекомендуем к прочтению:

Если вы не знаете, как сделать крышу из металлочерепицы и при этом хотите провести монтаж металлочерепицы своими руками, то в первую очередь нужно понять, как заготавливают фрагменты кровли. В первую очередь нужно усвоить, что в большинстве случаев длины одного листа покрытия хватает на всю длину свеса. То есть здесь придется укладывать кровлю из металлической черепицы исключительно вертикальными рядами. Если же есть необходимость резать материал, то это делают специальными электроножницами, но никак не болгаркой. При работе алмазным диском лист профиля будет сильно нагреваться, что приведет к порче полимерного защитного покрытия на несколько см вниз от места реза. А при его отслаивании лист металлочерепицы будет подвергаться коррозии. Кроме того, искры от режущего инструмента могут повредить полимер на остальной площади листа. Поэтому такая технология кровли неправильная.

Стоит знать, что вес кровли равен всего 4-4,5 кг/м2. А потому технология устройства кровли из металлочерепицы позволяет поднимать на крышу покрытие в количестве нескольких листов одновременно. Их укладывают стопкой и поднимают на крышу по установленным от земли вверх брусьям-рельсам.

Важно: если вы хотите перекрыть крышу металлочерепицей своими руками, то помните, что работать в ветреную погоду запрещено, поскольку лист кровли обладает большой парусностью. Такая неверная установка профиля может повлечь как травму мастера, так и порчу кровли. Следует соблюдать это принцип руководства, чтобы покрывать крышу безопасно.

Укладка металлочерпичной кровли

Важно: тем, кто не знает, как положить металлочерепицу своими руками инструкция, стоит знать, что перед началом монтажа кровли крышу нужно заземлить. Поскольку металлический профиль очень хорошо проводит ток.

Совет: если проводится устройство металлочерепицы по шатровой крыше дома, то монтаж профиля начинают с верхнего пика ската по обе его стороны. В остальных случаях крыша из металлочерепицы кладется снизу, справа налево по принципу укладки стандартного шифера. Такое покрытие крыши будет прочным.

• Пошаговая инструкция гласит о том, что первый лист покрытия укладывают встык с ветровой планкой и опорным карнизным брусом. Прихватив лист саморезами в двух-трех местах, его тщательно выравнивают по уровню. И уже затем плотно фиксируют крепежами. На 1 м2 кровли должно приходиться 6-8 саморезов с плотными резиновыми шайбами. При этом по краям обрешетки профиль крепят через каждую волну.
• При стыковке листов по вертикали нужно следить, чтобы капельные канавки накрывались нахлестом следующего соседнего профиля.
• Все саморезы нужно вкручивать с помощью шуруповерта на малых оборотах патрона.

Монтаж металлочерепицы в ендове

Если не знаете, как перекрыть крыши металлочерепицей своими руками на сложных конфигурациях, покрыть ломаную крышу дома, то класть покрытие нужно с ендова. Собирается этот элемент крыши так:

• По двум сторонам от ендовы набивают брус с отступом от угла 10-15 см.
• На брус набивают пластиковые планки ендовы с нахлестом. Все стыки герметизируют лентой. Такая технология покрытия крыши металлочерепицей будет правильной.
• И только после этого настилают металлочерепицу. По окончании работ ендовы, как правило, закрывают декоративными планками в цвет покрытия. Их уложите также с нахлестом, снизу вверх.

Совет: теперь вы знаете, как правильно покрыть крышу металлочерепицей. Однако самостоятельно с работой вам не справиться. Хотя бы для ускорения работ по покрытию крыши из металлочерепицы своими руками  воспользуйтесь чьей-то помощью.

build-experts.ru
