Переливной септик из бетонных колец своими руками – Как сделать септик из колец своими руками: пошаговая инструкция

Канализация из бетонных колец с переливом своими руками

Человек в частном доме потребляет воду, энергоносители, электричество, поэтому туда в обязательном порядке проводится водопровод и линия электропередачи. И если для ТБО есть мусорные контейнеры и свалки, то вопрос, куда девать стоки, стоит перед хозяином достаточно остро. Центральная канализационная система отсутствует в большинстве мест, где размещён частный сектор. Намного целесообразнее выстроить канализационную систему у себя на участке. Как пример, канализация из бетонных колец. Работы по её обустройству можно выполнить своими руками. А для этого нужно подробно ознакомиться с предметом.

Содержание статьи

Описание бетонно-кольцевых септиков

Септик — это вариант оборудования для сбора и переработки сточных вод от частного домовладения. В нём жидкие отходы отстаиваются, очищаются, а полученная жидкость выводится тем или иным способом. Бетонные кольца выполняют роль стенок резервуаров, в которых происходит накопление отходов. Поскольку к таким ёмкостям предъявляются особые требования по строительным нормам, они должны обладать прочностными и гидроизолирующими характеристиками. Сам по себе это неидеальный материал, у него есть как достоинства, так и недостатки.

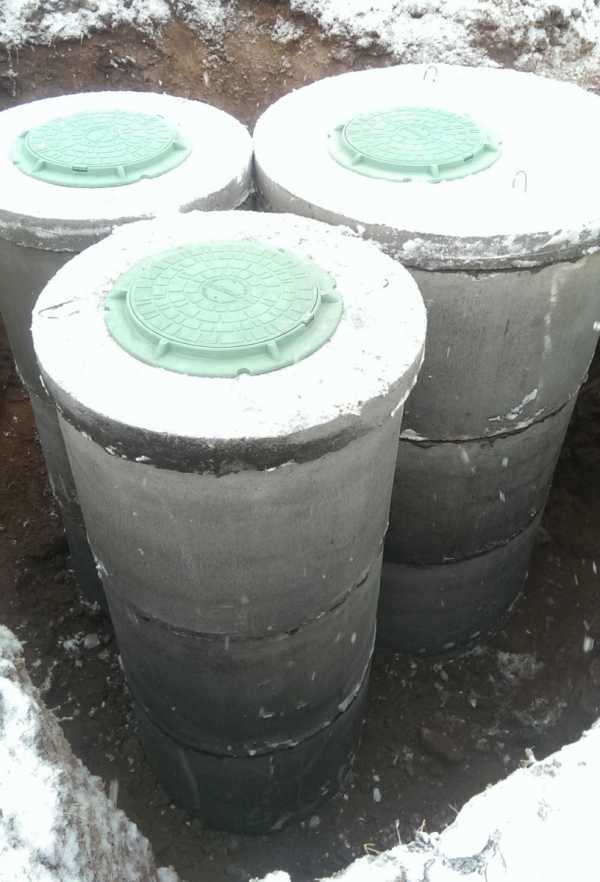

Такой септик прост и надёжен

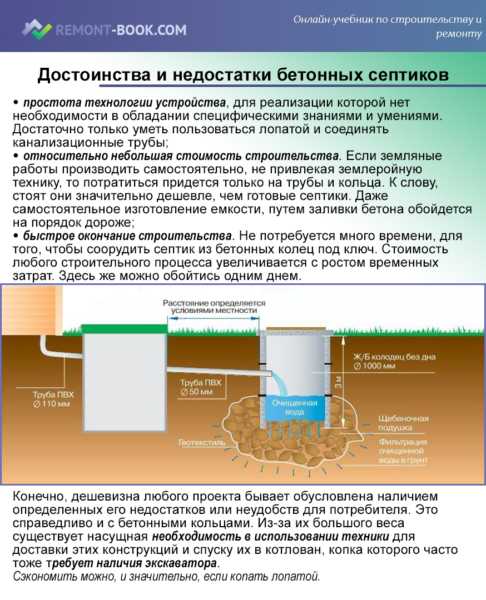

Какие плюсы и минусы у септиков?

Один из главных плюсов такой конструкции — их цена. Бетон в сравнении с другими материалами стоит недорого. Это позволяет обустраивать и эксплуатировать септики из бетонных колец в домохозяйствах с разным уровнем дохода. Такое сооружение прослужит долго, так как бетон ещё и прочен — прочнее кирпичной кладки, служащей стенами таких устройств раньше. Он не подвержен окислению и хорошо выдерживает силу воздействия грунта при морозных пучениях и внутреннее давление при доливе стоков. Правильно выполненные работы дают полную водонепроницаемость. Другие материалы с такими же характеристиками (например, пластиковые ёмкости) обходятся значительно дороже.

Есть у такого септика и минусы. Среди них главный, который затрудняет проведение самостоятельных работ — это большой вес материалов и фрагментов. Монтаж потребует либо строительной техники, которой нужно предоставить беспрепятственный заезд на участок, либо различных приспособлений, облегчающий ручной труд. Кроме того, полностью в одиночку, без помощников трудно работать с бетоном. Другой недостаток связан со свойствами самого бетона. К сожалению, прочность и твёрдость сочетается в бетоне с хрупкостью, от которой не спасает даже армирование железными прутьями. С другой стороны, такой эффект при хорошо подобранных материалах возможен лишь через десяток-другой лет.

За и против

Когда принимают решение о создании собственной канализации, по совокупности факторов

септик из бетона всё же имеет больше преимуществ, что делает его популярным решением на частных землях и придомовых территориях.

Устройство канализации из бетонных колец

Разные типы систем из отрезков бетонной трубы большого сечения имеют общую схему.

Общая схема

Это труба, заглублённая в грунт, стенки которой состоят из тех самых отрезков. В верхней части такого составного бака имеется отверстие, подключённое к канализационному трубопроводу, откуда поступают жидкие отходы, отработанная вода, фекальные массы и прочее. Чуть ниже, но не у самого дня, находится ещё одно отверстие — из него вытекает лишняя вода. Осадок же обычно выпадает на дне. Вверху, в торце отсека, располагают люк. Через него получают доступ в септик на случай непредвиденных обстоятельств или выкачки содержимого при засорении.

В нормальных условиях по достижении определённого уровня жидкость сливается либо на грунт, либо уходит в толщу земли. В зависимости от количества секций в септике, выделяют такие канализационные системы:

• однокамерные;
• двухкамерные;
• трёхкамерные.

Каждая из этих систем применяется, учитывая число жильцов, и объёма производимых ими стоков.

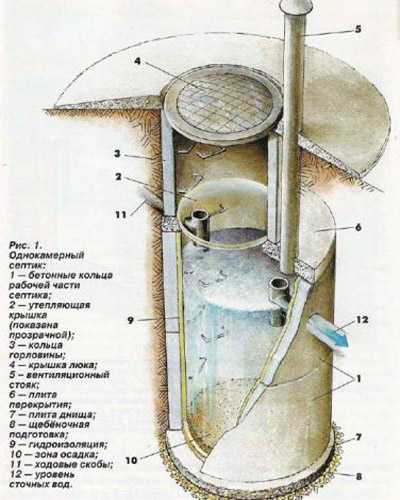

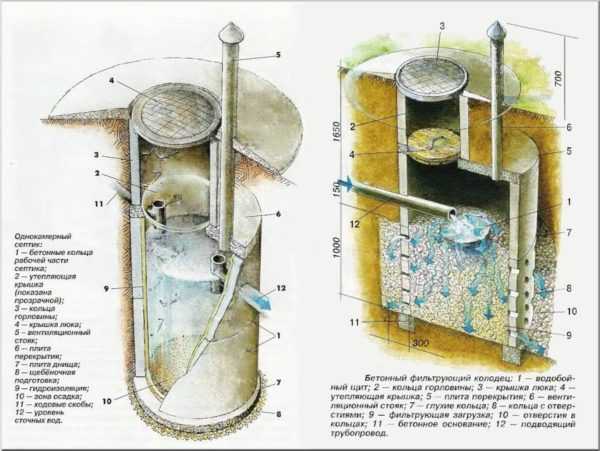

Однокамерный септик

Такие варианты мало используются в частных домовладениях, рассчитанных на круглогодичное проживание. Это обусловлено практическим отсутствием перерабатывающей способности такого устройства. Он сделан по принципу выгребной ямы, только из современных материалов и смотрится аккуратнее. Дно у однокамерного септика либо заглушено вообще дополнительной бетонной плитой, которая при монтаже опускается в яму первой, либо без дна, чтобы вода уходила в грунт, а сухой остаток прессовался и частично компостировался.

Устроить такой «бездонный» септик можно только на песчаных хорошо дренированных грунтах, вдалеке от водных источников. Из однокамерного бункера закрытого типа накопленные сточные воды периодически нужно выкачивать механическим способом. Ясно, что при интенсивном круглогодичном использовании ванной комнаты, туалета, стиральной и посудомоечной машин такое устройство просто не в силах справится с объёмами канализационных стоков.

Фильтрации в однокамерном варианте часто не хватает

Многокамерный септик

В многокамерных системах собирается два или три бункера. Они связаны каналами перелива. Все ёмкости, кроме последней, глухого типа, и имеют излив только в соседнюю ёмкость. В последней бочке из бетонных колец либо отсутствует дно (переработанные стоки всасываются фильтрующими слоями грунта под ёмкостью), либо оборудован выход переработанной жидкости на фильтрующее дренажное поле. Теоретически чем больше бункеров, тем лучше очищаются сточные воды. На практике более трёх ёмкостей не используют.

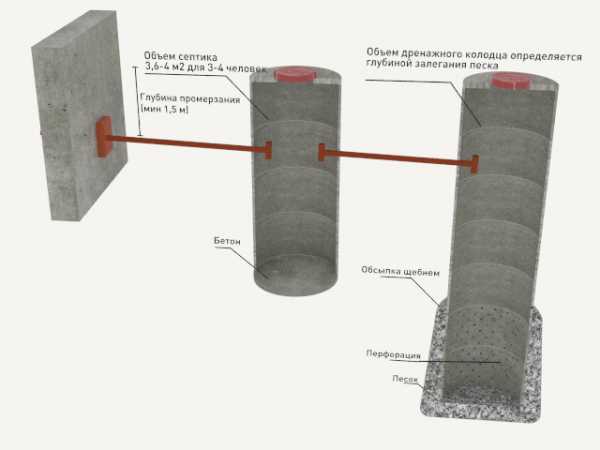

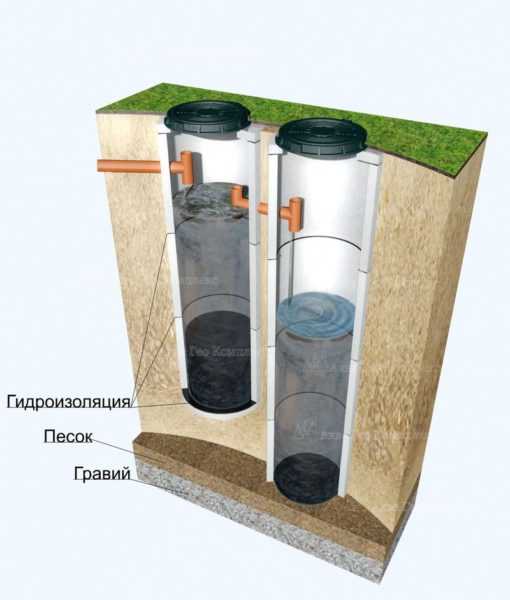

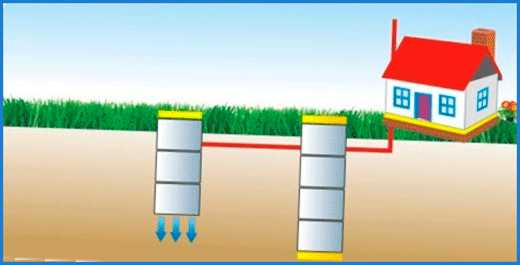

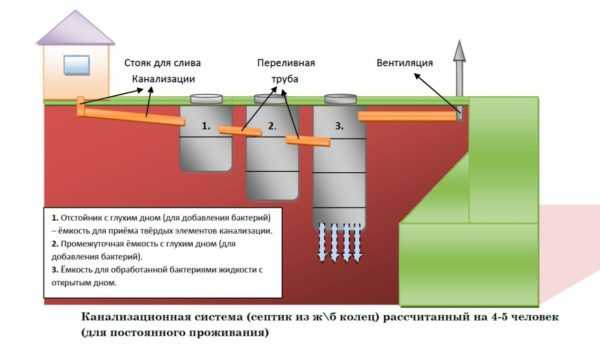

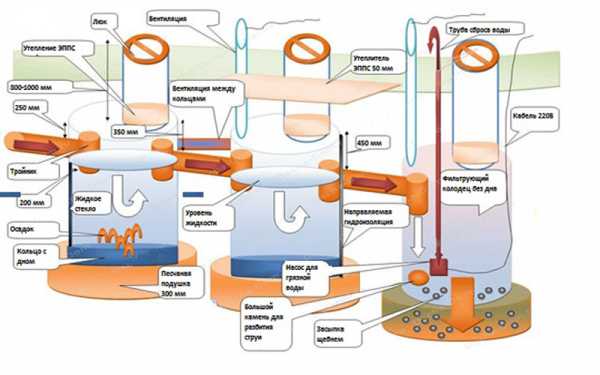

Схема устройства и работы двухкамерного септика основана на процессах отстаивания и переработки. Первую ёмкость делают герметичной, стоки в ней подвергаются частичной переработки с помощью анаэробных, то есть не нуждающихся в кислороде бактерий. В крышке бункера традиционно делают люк. Самым популярным вариантом продолжают оставаться чугунные крышки, но всё чаще встречаются пластиковые. Они прочные, лёгкие и не такие хрупкие, как чугун. Вторая ёмкость, также оборудованная люком, имеет вентиляционный ствол на поверхность. Бактерии здесь уже аэробные, и к биологической переработке добавляется химический — окисление.

При высоком уровне грунтовых вод выход вводы прямо в почву через природные почвенные фильтры невозможен. Тогда устраивают дренирующее поле — участок земли, зонированный и засыпанный сыпучими каменистыми материалами разных фракций. Стекая сюда, вода просачивается через почвенный слой, очищаясь при этом.

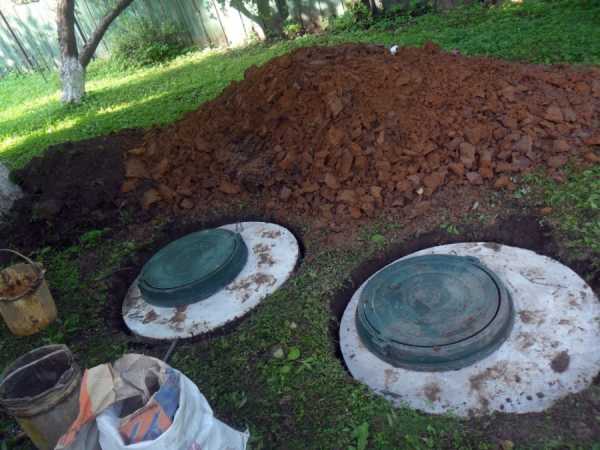

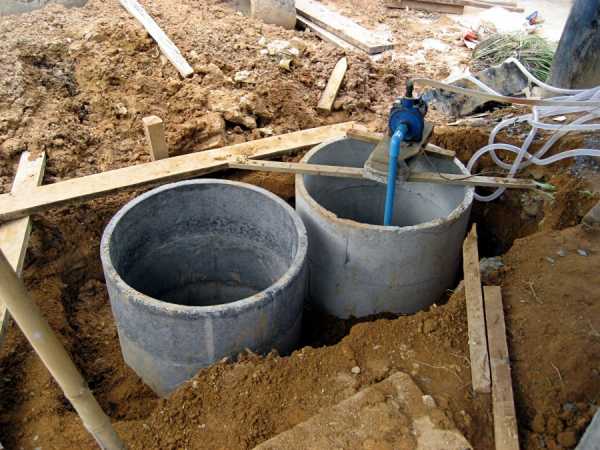

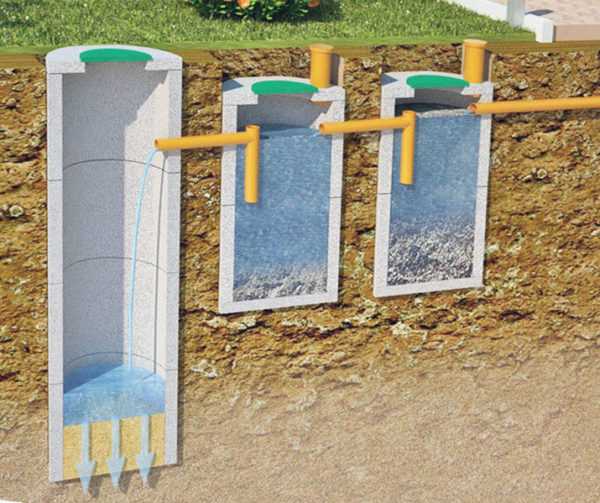

Двухкамерный септик идеален для небольшой семьи

Поэтапный монтаж системы с переливом

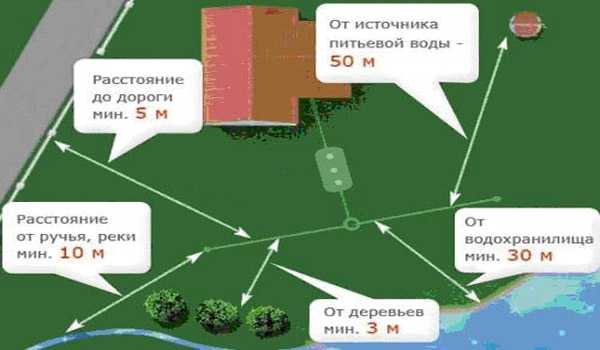

После того, как решение сделать септик своими руками принято, нужно правильно выбрать место его расположения. По СНИПам нужно располагать септик на таком расстоянии:

• от скважины, колодца — не менее 15 м;
• от края участка — 2 м;
• от ближайшего дорожного полотна — 2 м;
• от деревьев — более 3 м;
• от дома — не менее 5 м.

Бетонные бункера должны быть ниже уровня дома и последовательно понижаться. В случае полностью ровного участка такой уклон создаётся искусственно. Учтя требования к нормам, можно приступать к обустройству септика из бетонных колец своими руками

Видео — Септик из бетонных колец своими руками

Таблица 1. Технические характеристики бетонных колец

Наименование	Диаметр (внешний), мм	Высота, мм	Вес, тонн
КС20.12а	2200	1190	1.68
КС20.9	2200	890	1.48
КС20.6б	2200	590	0.75
КС15.6	1680	590	0.66

Шаг 1. Составление проекта — залог успешного строительства и последующей эксплуатации. Объём конструкции должен рассчитываться исходя из суммарного количества сточных вод, которые производит семья за три дня. Среднее суточное потребление человеком воды, которая сливается в канализацию, составляет около 200 литров. То есть в доме для семьи из трёх человек объём первичного бункера должен составлять

1.8 кубометра. При этом лучше производить расчёт с запасом и ориентироваться на 2 — 2.5 кубометра.

На стадии проектирования производят расчёт глубины бункеров

Количество бетонных колец рассчитывается, исходя из частного от деления общего требуемого объёма на объём в одном бетонном кольце. Учитывая, что бетонные кольца выпускаются стандартных размеров, и их объём приведён в таблицах технических характеристик, нетрудно подсчитать необходимо число деталей. Например, при использовании колец типа КС-20-9 высотой 89 см и 0,56 кубометра каждое, то с запасом потребуется 5 колец. Если же делать из расчёта 2 кубометра и оставлять малый запас, то можно обойтись четырьмя на бункер.

Обратите внимание! Также при вычислениях имейте в виду, что сточные воды заполняют ёмкости только до линии перелива, поэтому при вычислении проектной высоты бункера высоту до крыши нужно будет делать больше.

Шаг 2. Подбор материалов и инструментов. Если подготовить всё необходимое для обустройства канализации в частном доме заранее, работы можно провести очень быстро и без задержек. Количество разных видов материала должно приобретаться в соответствии с проектом. Про запас обычно добавляют около 10%, чтобы компенсировать возможный перерасход и издержки некоторых видов работ.

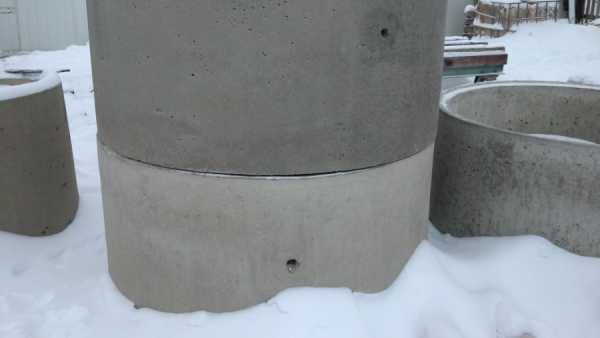

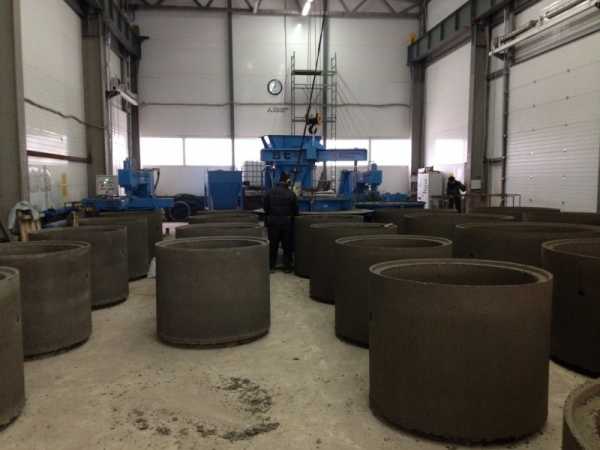

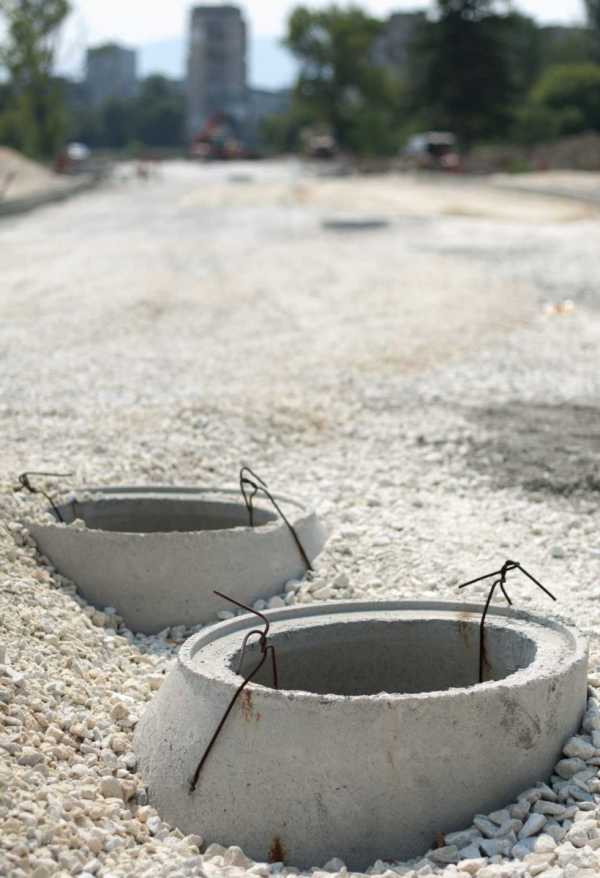

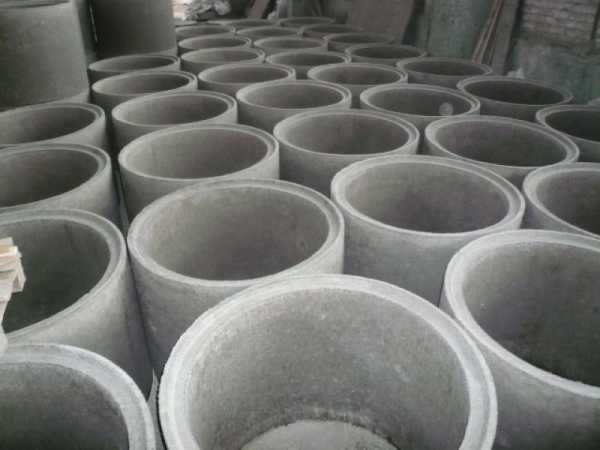

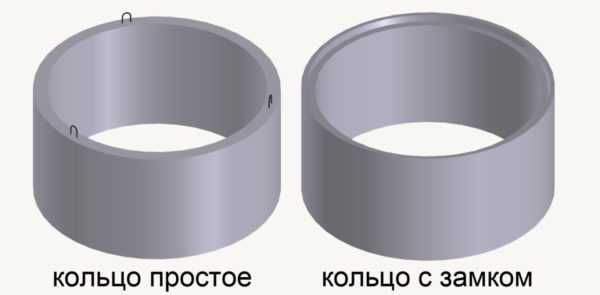

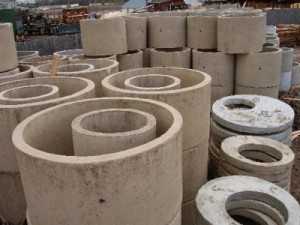

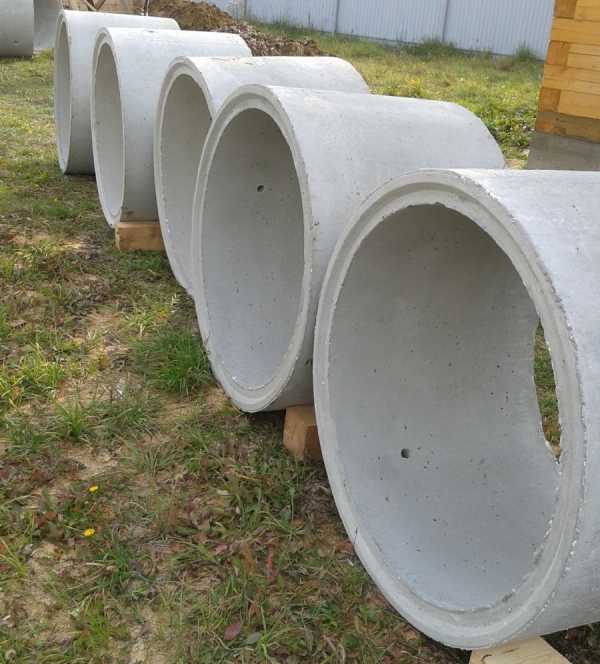

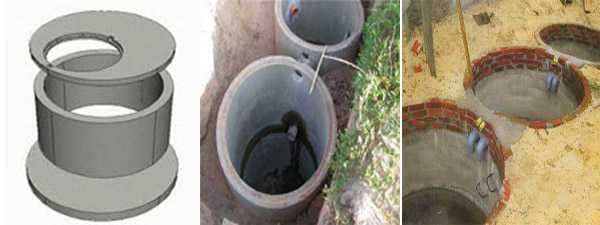

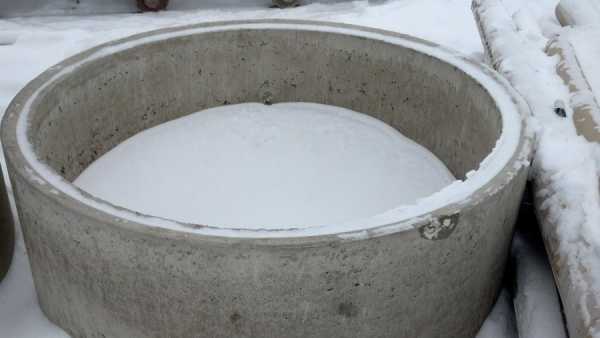

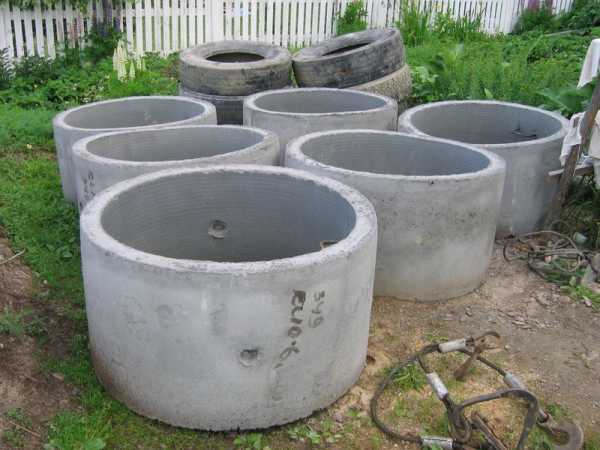

Главный материал — сами бетонные кольца. Они бывают разного диаметра, толщины и высоты. Независимо от вида и параметров рекомендуется как для септика, так и для колодца выбирать кольца с замком. Замок — это внутренняя ступенька в верхней части кольца и внешняя — в нижней. Такие ступеньки получают в специальных формах. При стыковке замковых колец они входят друг в друга, как детали конструктора. Вся конструкция приобретает необходимую жёсткость и прочность на разрыв и смещение. В регионах с пучинистыми грунтами такой замковый механизм очень кстати. Кроме того, это позволяет сэкономить на крепеже колец друг к другу.

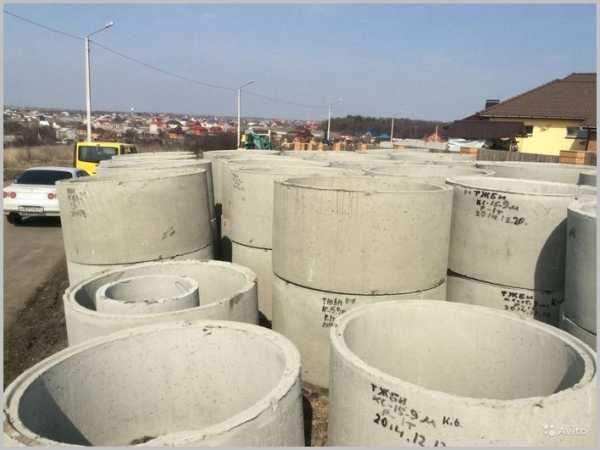

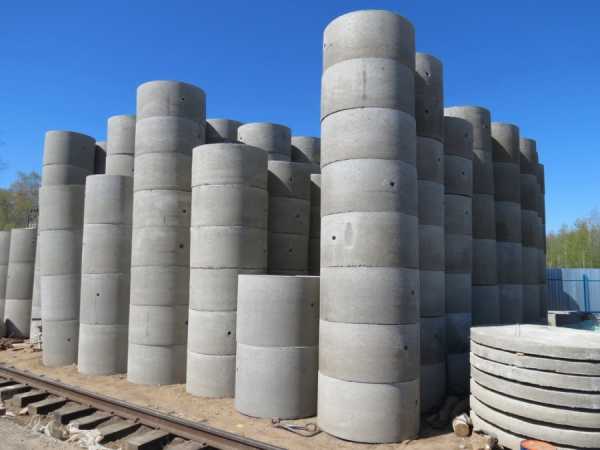

Основной материал

Другие материалы, которые понадобятся при строительстве:

• щебень мелкой фракции;
• крупнозернистый песок;
• раствор на основе цементно-песчаной смеси;
• материалы для гидро- и теплоизоляции;
• монтажная пена.

Помимо техники, с помощью которой можно будет поднимать и устанавливать кольца, нужен будет ещё и ручной инструмент:

• строительный ватерпас;
• лестница для спуска в уже вырытый котлован и подъёма из него;
• перфоратор для бурильных и долбёжных работ по бетону;
• кисть или макловица;
• корыто или бадья для раствора.

Элементом, заслуживающим отдельного внимания, являются переливные трубы. Они могут изготавливаться из асбестоцемента или полипропилена. Вторые предпочтительней, так как одновременно обладают такими свойствами, как прочность, гибкость, долговечность и лёгкий вес. В отличие от водопроводных труб, где присутствует давления и которые требуют стыковки специальным аппаратом, канализационные трубы в 120 мм диаметром соединяются с помощью раструба с резиновым уплотнителем.

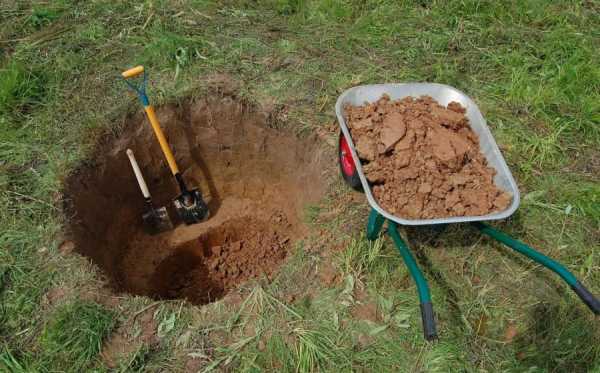

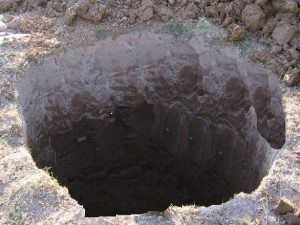

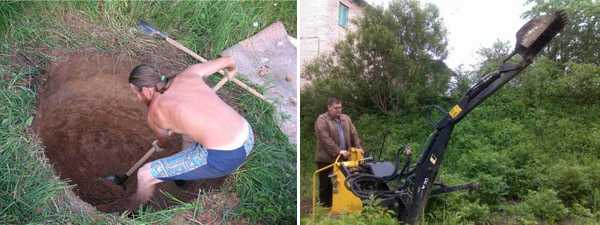

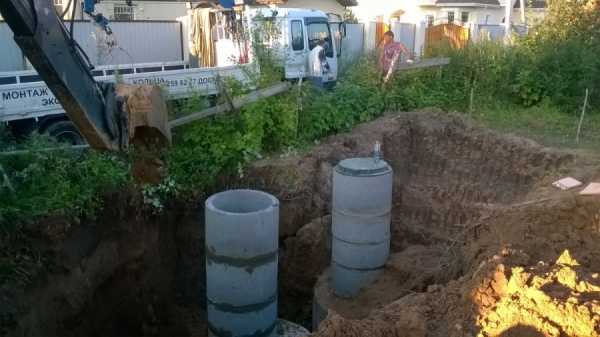

Шаг 3. Рытьё ям под септик и их подготовка. Котлован под септик можно отрыть двумя способами: вручную и экскаватором. Для работы лопатой сил одного или двоих человек будет недостаточно, нужно будет нанимать целую бригаду. Поэтому существенной экономии по сравнению с использованием спецтехники здесь не будет. Экскаватор работает быстрее. Поэтому прибегать к ручному труду стоит лишь в том случае, если подъезд техники к месту рытья ограничен.

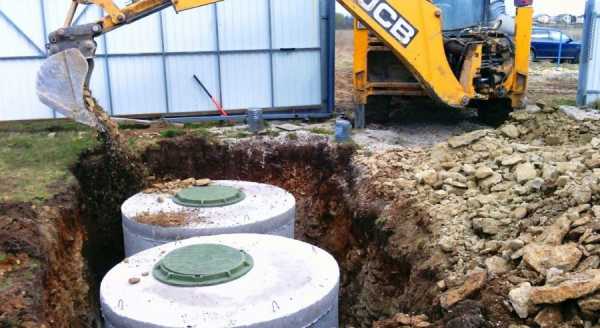

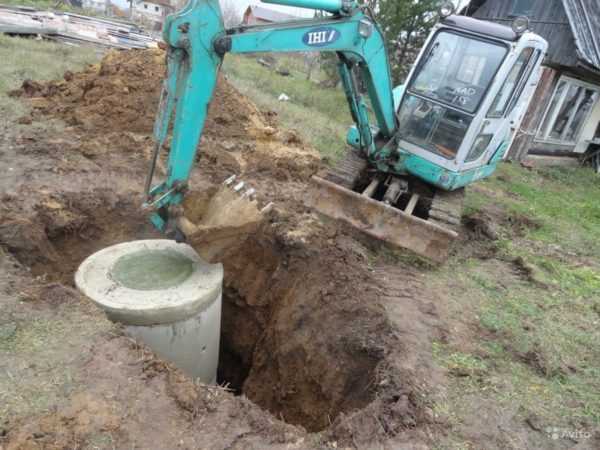

Экскаватор не обязательно должен быть большим

Диаметр котлована должен быть больше наружного диаметра бетонного кольца на 50 — 70 сантиметров для гидроизоляции. Разница между первичным резервуаром и каждым последующим — это около 50 см по вертикали. После того, как ямы под все ёмкости в системе готовы, приступают к отрыванию траншей, куда будут помещены приточные трубы от источника. Их рекомендуют заглублять ниже точки замерзания грунта. В основание насыпают щебень или песок и хорошенько трамбуют.

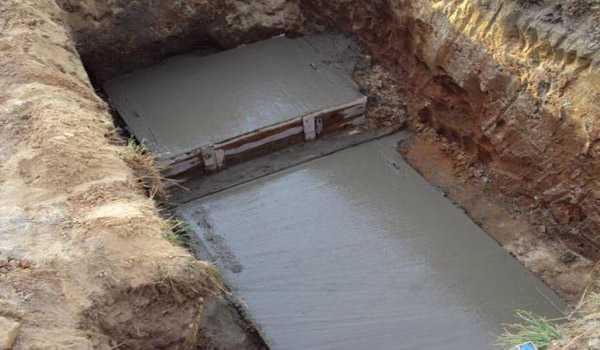

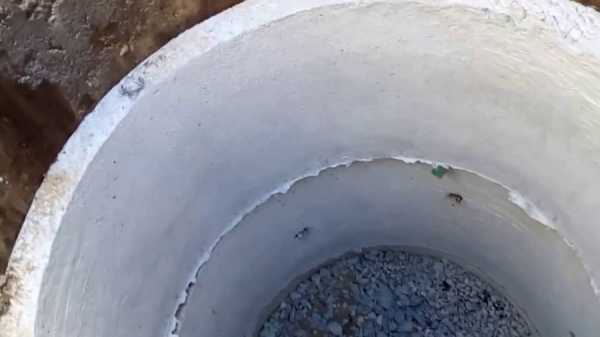

Дно ям под септики бетонируют или просто отсыпают щебнем. Это зависит кольца, положенного в основу. Если с дном, тогда достаточно отсыпки щебнем. Если без дна, то нужно устраивать фундамент. В любом случае, щебнистую подушку надо утрамбовать. Легче всего это делать виброплитой, но есть и ручные трамбовщики.

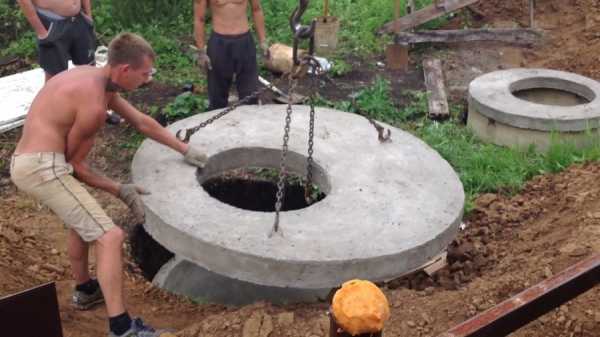

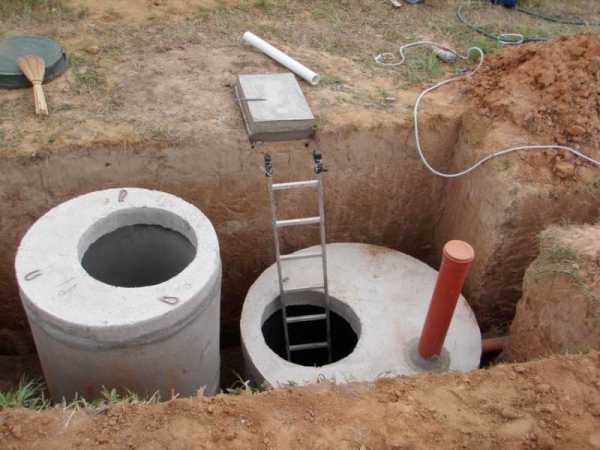

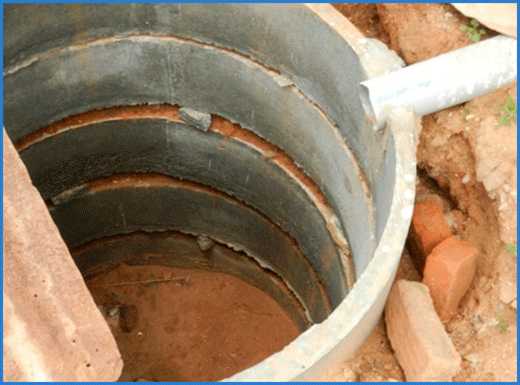

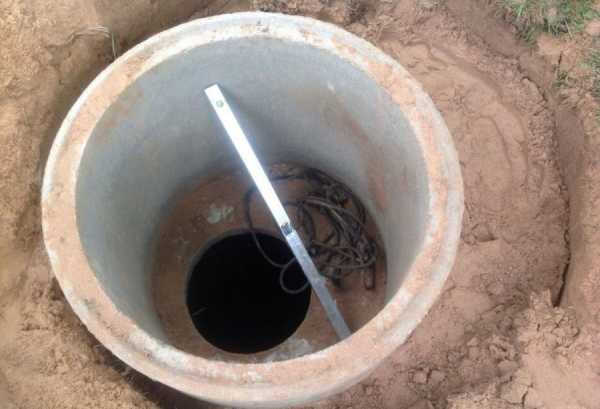

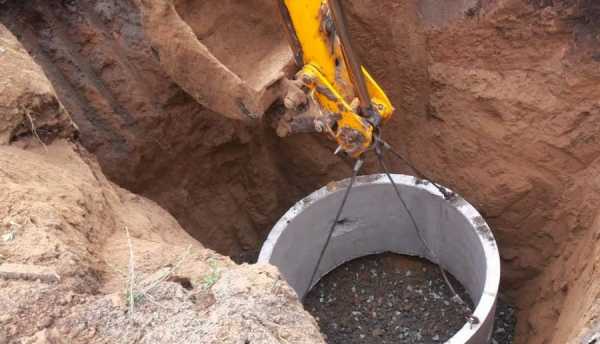

Шаг 4. Сооружение резервуара из колец. Первое кольцо с дном нужно установить тщательно по уровню, строго вертикально. Перед установкой по периметру наносится слой водостойкого цемента. Кольцо своим весом уминает его, а затем цемент размазывается мастерком или шпателем. Сверху на первое кольцо в замок устанавливают последующие стыки также рекомендуется промазывать цементно-песчаным раствором. Массу, выдавившуюся за пределы стыка, распределяют по поверхности. Установка ведётся с помощью крана, и двух-трёх человек, которые будут оттягивать стропы и выравнивать элементы.

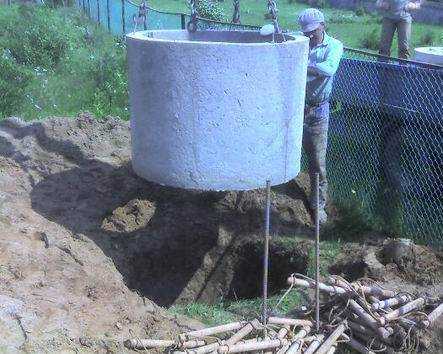

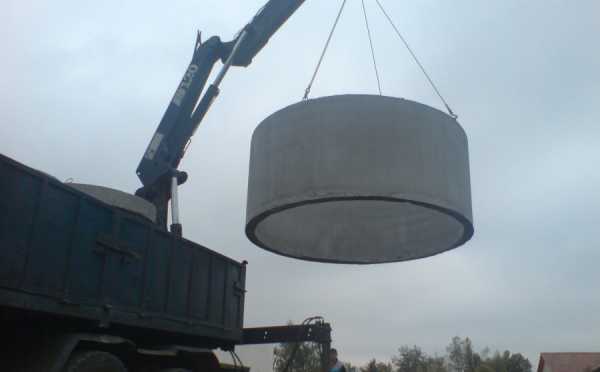

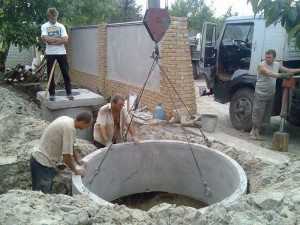

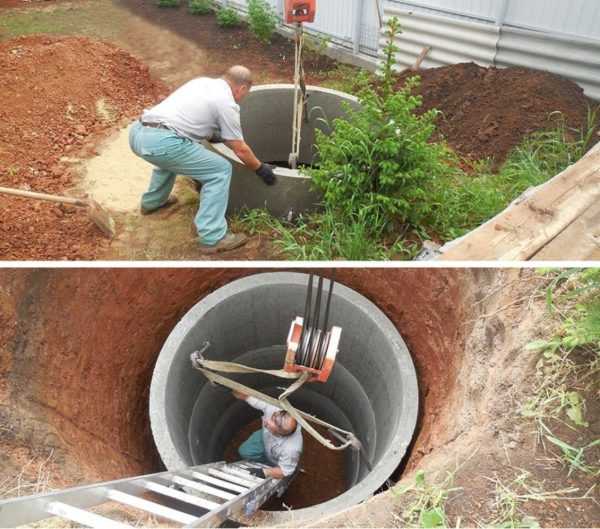

А на этом этапе без крана не обойтись

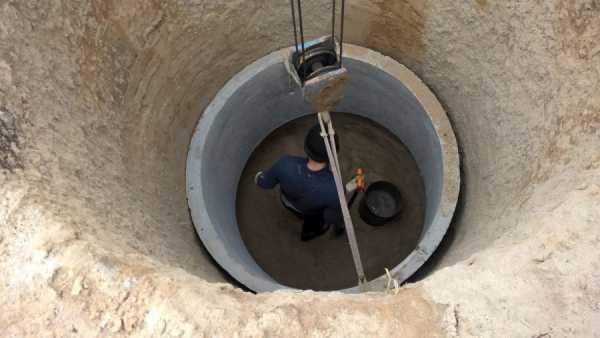

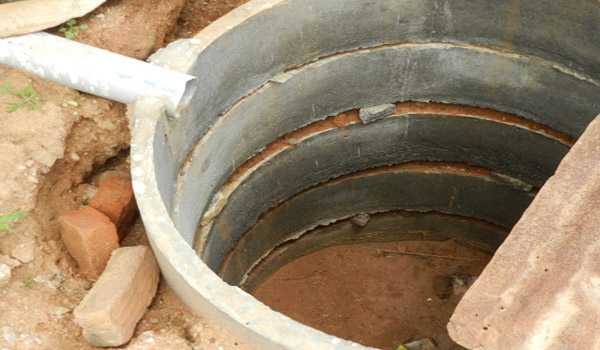

После того, как стыки обработаны раствором снаружи и изнутри, наступает черед гидроизоляции. Самый удобный материал — битумная мастика. Для её распределения и понадобится широкая кисть или макловица. Мастикой промазывают не только щели, но всю внутреннюю поверхность септика, которая будет контактировать со сточными водами. Это делается потому, что бетон при длительном воздействии жидкости намокает, а после этого начинает разрушаться.

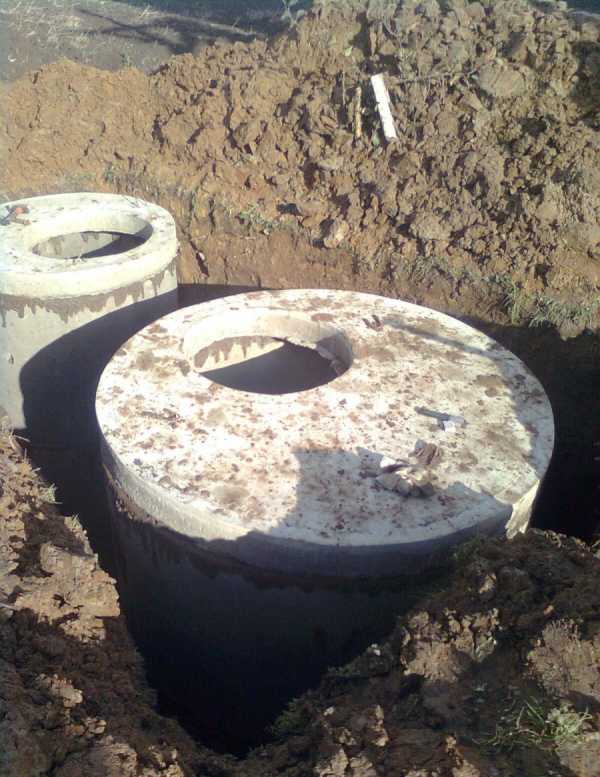

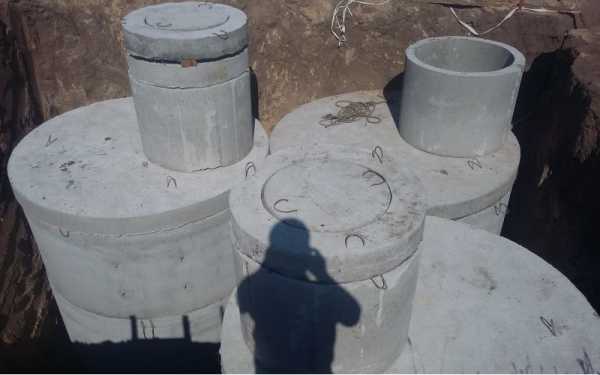

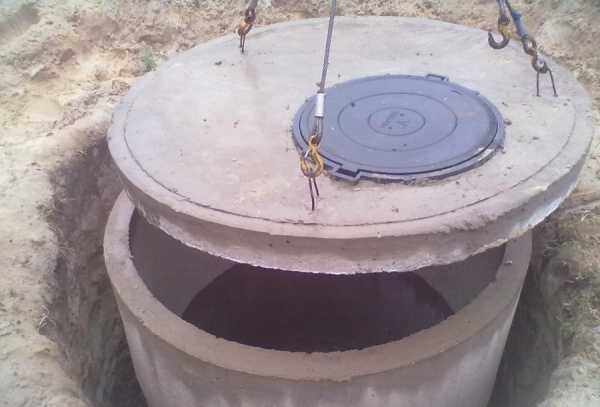

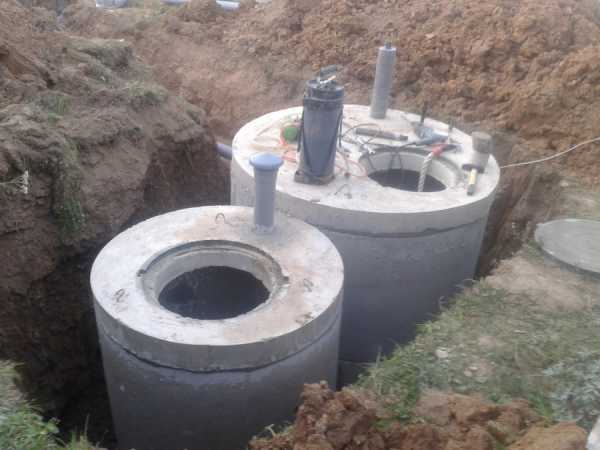

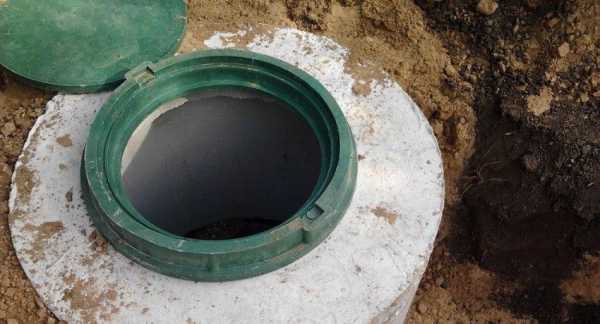

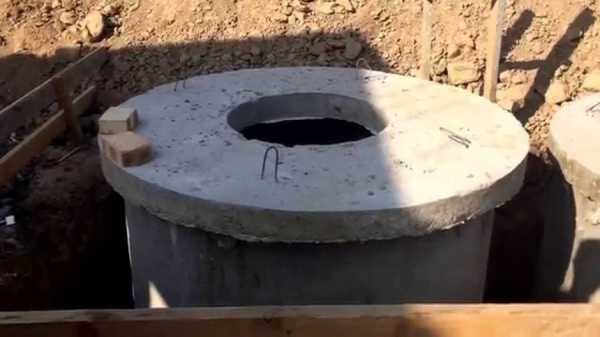

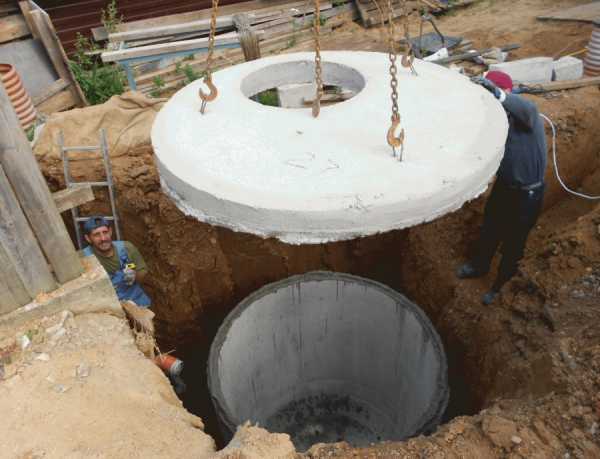

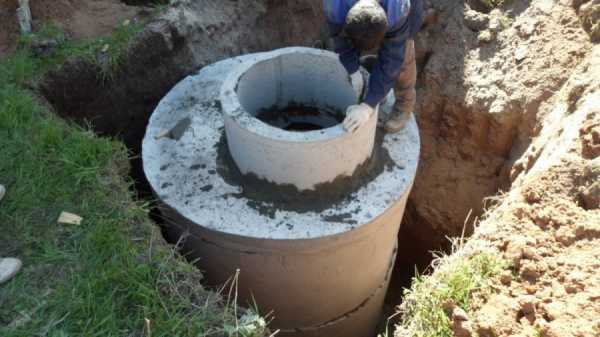

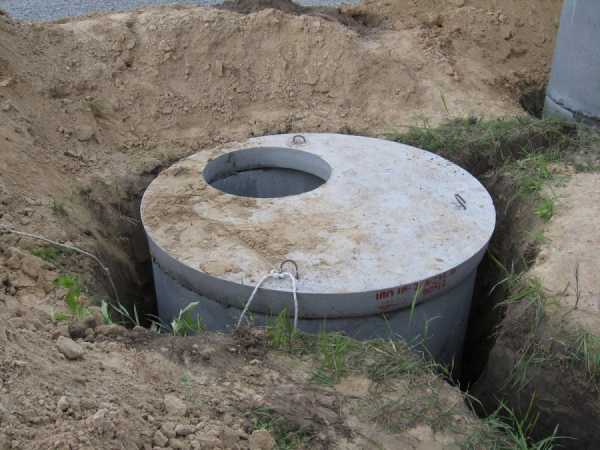

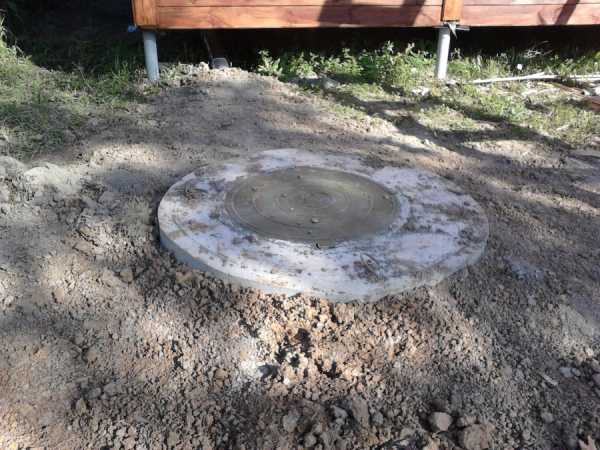

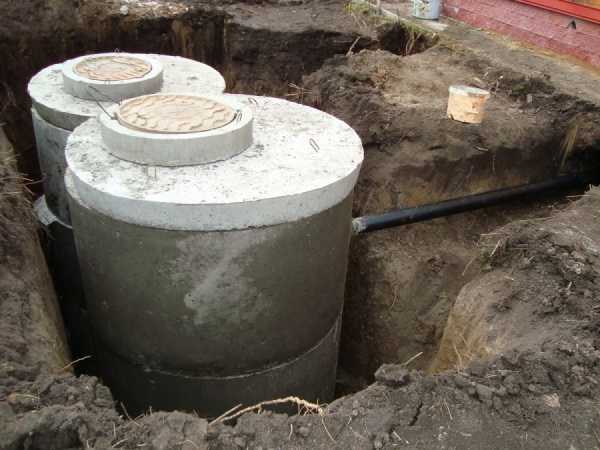

Сверху на последнее кольцо краном устанавливается бетонная крышка с отверстием меньшего диаметра. На нём можно либо сразу смонтировать люк, либо вывести горловину высотой около 50 см. Тогда она одна будет возвышаться над поверхностью почвы. Во второй ёмкости, где необходимо присутствие кислорода, нужно предусмотреть трубу вентиляции до 1 м над поверхностью почвы.

Важно! Полость, которая остаётся между стенками колонны и котлована засыпают грунтом, песком и щебнем. При засыпке всё трамбуют и заливают водой. Верхнюю часть ёмкости утепляют, чтобы избежать образования ледяной пробки при сильных морозах.

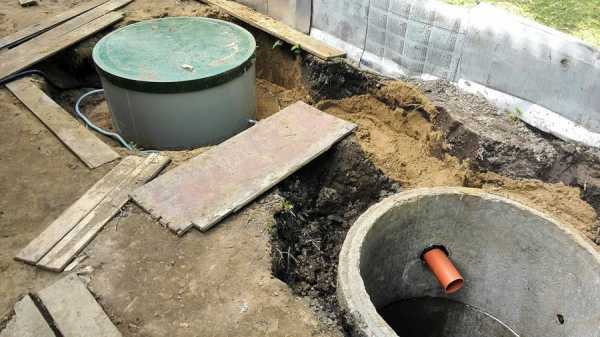

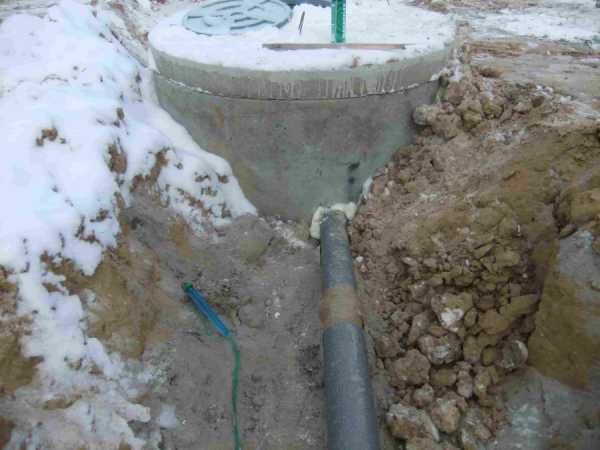

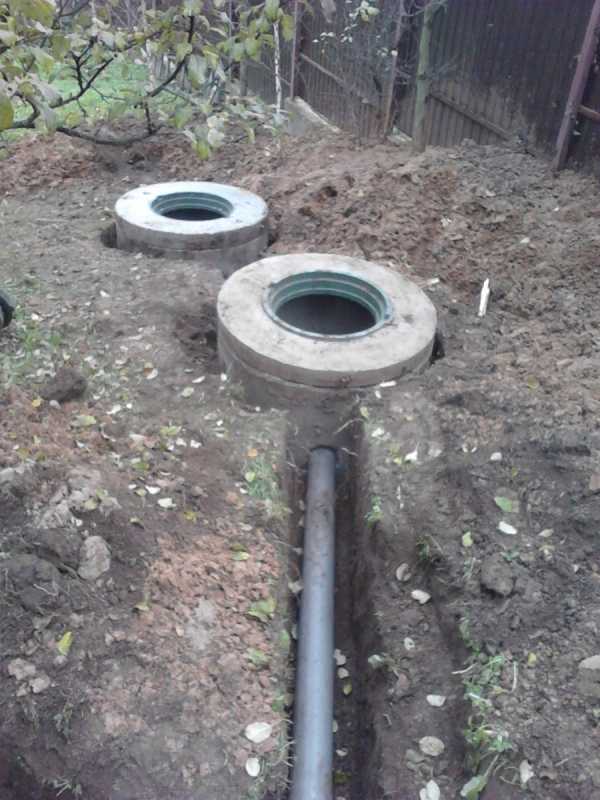

Шаг 5. Монтаж переливной системы. Сточные воды должны поступать в канализационную систему самотёком, поэтому выход от дома должен находиться в высшей точке. Лучше сделать выход ниже точки промерзания, тогда будет уверенность, что канализация не замерзнет и не закупорится. Чтобы завести трубу перелива в колонну, долбят отверстие перфоратором. Вставив трубу, задувают щели монтажной пеной, а потом заделывают раствором, чтобы пена не деформировалась. В продаже есть специальные кольца с уже готовыми входными и выходными отверстиями под трубы перелива. На концах труб ставят тройники для доступа в целях очистки.

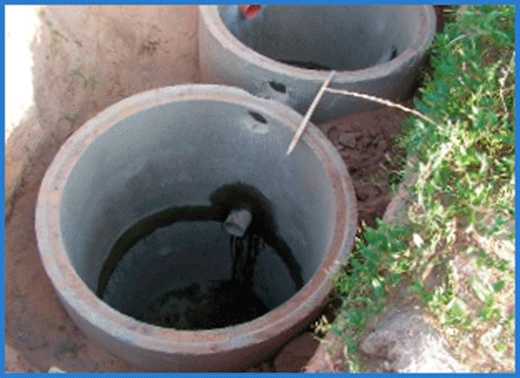

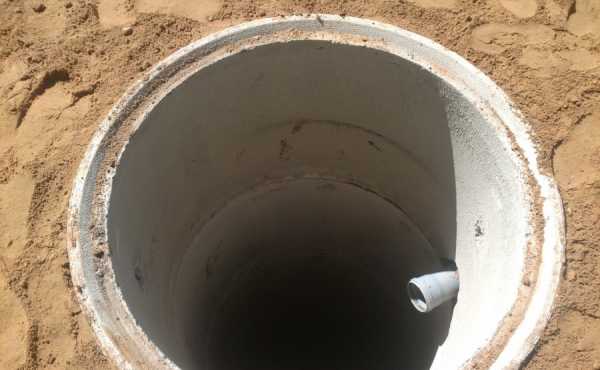

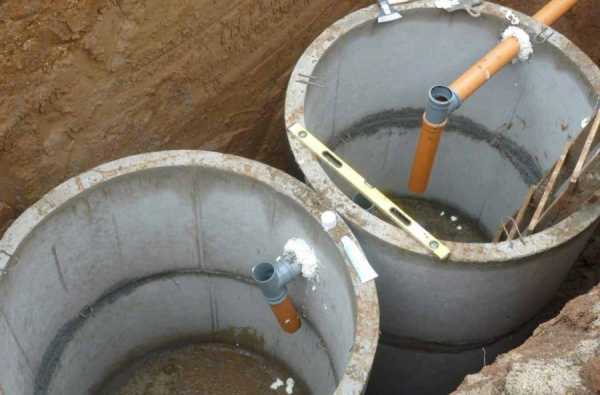

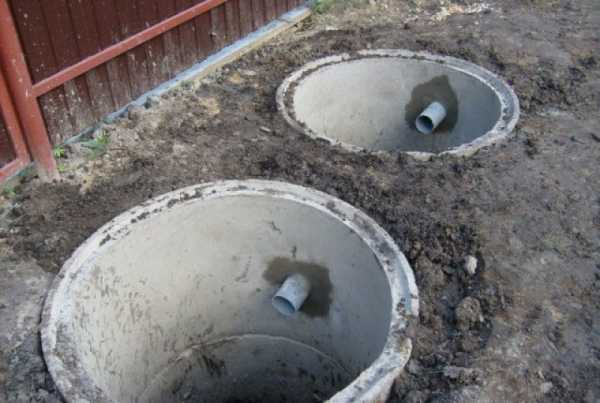

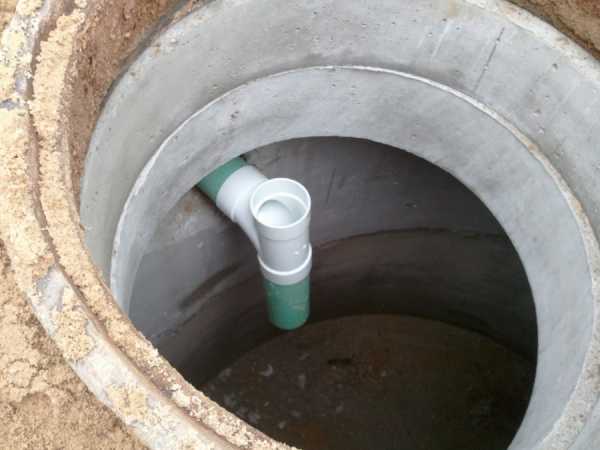

Переливная труба после монтажа

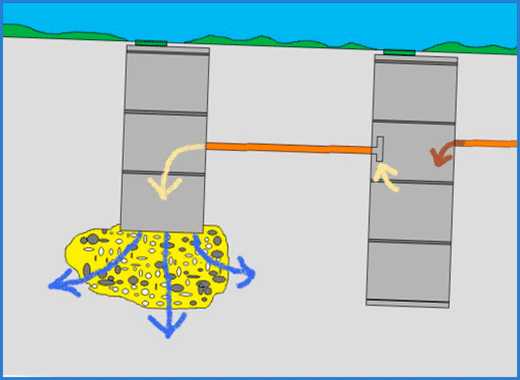

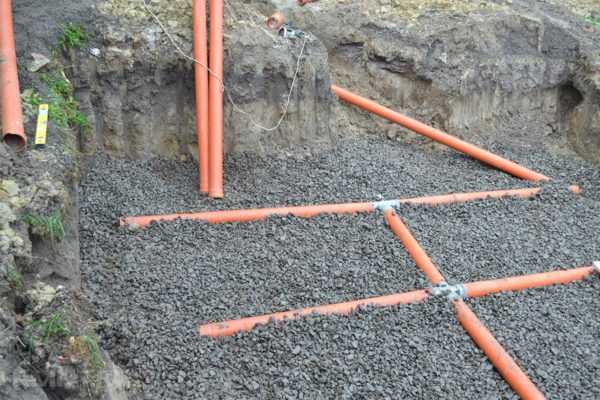

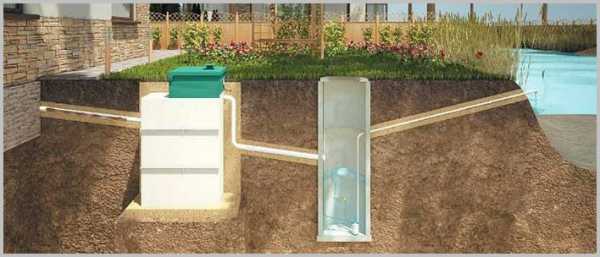

Шаг 6. Организация фильтрующего колодца или дренирующего поля. На финальном этапе организуют слив воды с дополнительной фильтрацией. С этой целью дно последней в системе ёмкости не делают сплошным. Дно подсыпается песком, сверху делается отсыпка из мелкого щебня. На верхний слой дренажа идёт самая крупная фракция. Самое нижнее кольцо в таком колодце моет иметь перфорированные стенки.

Если уровень грунтовых вод или состав почв не позволяет отводить воду через дренажный колодец, организуют дренирующее поле. Из последней ёмкости воды выводится по перфорированным трубам. Траншеи для труб также отсыпают гравием или щебнем, сверху настилают геотекстиль, а на его поверхность помещают слой дёрна.

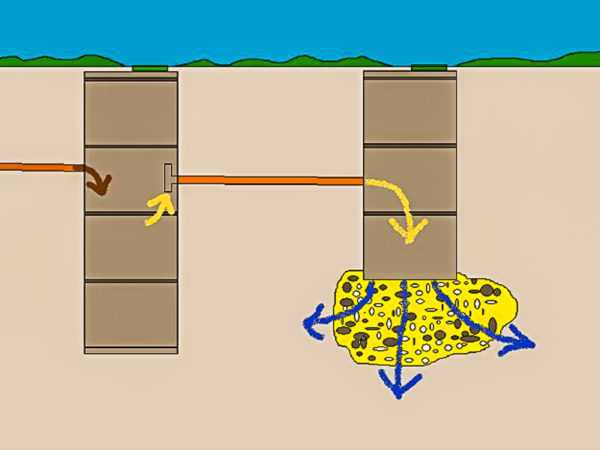

Проходя через щебень и песок, вода доочищается

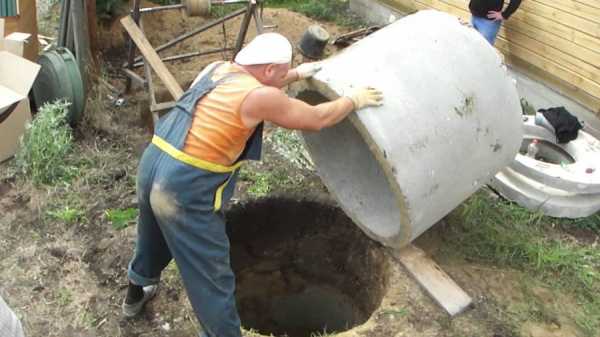

Видео — Пример устройства септика из бетонных колец БЕЗ применения техники

Заключение

В дополнение к этому материалу, также рекомендуем ознакомиться со статьей на тему — Диаметр канализационных труб ПВХ.

В результате работ получается долговечное и простое канализационное сооружение, рассчитанное на 30 — 40 лет эксплуатации. Наибольшие затраты при обустройстве септика из бетонных, кроме основного материала, идут на аренду подъёмной и землеройной техники. С другой стороны, это даёт гарантию быстрых и механически точных работ вне зависимости от свойств грунта и параметров железобетонных колец.

remont-book.com

Септик из бетонных колец — 105 фото проектов и советы от опытных строителей

В большинстве частных домов отсутствует центральная канализация, что приводит к значительным трудностям с утилизацией сточных вод. Как же быть в такой ситуации? В таких случаях организуется автономная канализация: осуществляется централизованный сбор стоков со всех бытовых и хозяйственных построек на участке, которые удаляются в выгребной колодец.

Наиболее распространены выгребные ямы, но время не стоит на месте и на их смену пришли септики. Септики бывают сборные пластиковые, а также со станциями глубокой очистки.

Их минус – очень высокая стоимость. Альтернативный вариант – это установка септика из бетонных колец.

Плюсы и минусы бетонного септика

Положительные стороны:

Надежность конструкции. Железобетон имеет высокую прочность, долговечность и способен противостоять агрессивным средам.

Переливной септик из бетонных колец полностью автономен, он не требует дополнительных элементов для функционирования, таких как: электричество, насосы, дренажные установки, емкости для аэрации и бактерий и т.д.

Возможность возведения септиков различного объема и типа. Это обуславливается большим разнообразием железобетонных колец: диаметр колец колеблется от 0,5 до 2 метров. Высота колец имеет два варианта – 0,6 и 0,9 метров.

Возвести небольшой септик можно самостоятельно, даже без привлечения тяжелой техники.  Монтаж не требует особых навыков и знаний.

Эксплуатируется септик легко – участие человека не требуется.

Для постройки необходим минимальный набор материалов и инструментов.

Отрицательные стороны:

Для возведения септиков большой вместимости, требуются манипуляторы. Это связано с большой массой бетонных колец и плит.

Для монтажа необходимо как минимум два человека. Такие септики требуют периодической очистки.

Схема и работа септика

До начала осуществления работ необходимо определиться с местом расположения и принципиальной схемой септика из бетонных колец. Стоит помнить, что бетонный септик должен располагаться как минимум в 5 метрах от дома, не менее чем в 2 метрах от хозяйственных построек. При наличии местных источников водоснабжения: в 30 и более метрах от колодцев и скважин.

Минимальное расстояние между септиком и проезжей частью – 5 метров. Септик должен располагаться непосредственно на участке.

Септики бывают однокамерные, двухкамерные и трехкамерные. Пример каждого из видов септика из бетонных колец можно просмотреть на многочисленных фото нашей подборки в конце данной статьи.

Возведение большего количества камер не целесообразно. Наиболее популярны двухкамерные септики. Такие септики состоят из двух колодцев, между которыми в верхней части располагается соединительная труба.

В первый колодец поступают стоки, собранные со всех источников в доме. Он герметичен (имеет бетонное днище). По мере заполнения первого колодца, стоки отстаиваются, происходит разложение стоков на жидкую, твердую и газообразную часть.

Твердая часть аккумулируется внизу, жидкая находится вверху, а газообразная часть удаляется через вентиляционный стояк, расположенный в самом верху септика (делается отверстие в колодезной плите перекрытия, выводится труба на 0,5-1,0 метров над поверхностью земли).

Достигая отметки соединительной трубы, жидкая часть переливается во второй колодец. Второй колодец имеет дренированное дно (отсутствует бетонная плита в днище – вместо нее щебеночная подушка).

По мере поступления жидких стоков, они накапливаются, отстаиваются и впитываются в грунт. Как же сделать септик из бетонных колец? Все начинается с подсчета необходимого объема.

Необходимый объем

В зависимости от объемов стоков, выбирается и общий объем септика. Для стандартной семьи в 3-4 человека требуется септик порядка 6-9 кубов. Расчет ведется из условий потребления воды в сутки на одного человека: 200 литров/сутки, а также минимального объема приемной стоковой ямы в расчете на трое суток.

При наличии 4 человек, получим суммарный максимальный объем стоков с учетом запаса в 200 литров – 1 куб. Это значит, что приемный колодец должен быть минимум 3 куба.

Второй колодец делают обычно таким же объемом. При наличии большего количества людей, увеличивают количество колец в септике, их диаметр, а также возводят дополнительные камеры.

Максимальный объем трехкамерного септика может достигать 45 кубов полезного объема.

Подготовка

После определения места для септика и подсчета необходимого объема стоков, легко можно определиться и с требуемым объемом септика. От его объема зависит количество бетонных колец, плит для днища и покрытия (можно использовать готовые кольца с днищами).

После приобретения и получения всех материалов, необходимо:

Подготовить котлован. Котлован стоит копать сразу для всех камер (большой котлован), с запасом для монтажа колец на 0,5-1 метр с каждой стороны. Глубина котлована должна соответствовать полной высоте септика.

Днище котлована выровнять и отсыпать песчаной подушкой, толщиной 0,1-0,2 метра. Подушку утрамбовать.

Копку котлована осуществлять только механизированным способом. При сооружении септиков небольших объемов (до 4 кубов), можно обойтись ручным способом.

Приобрести цемент, песок, щебень, канализационные трубы, битумную мастику, колодезный люк. Позаботиться о наличии необходимого инструмента.

Монтаж септика

Для возведения септика, необходимо наличие специальной техники и как минимум 2 человек. Монтаж осуществляется с днища. Днище устанавливается в уровень. Далее:

Монтаж колец, покрытий осуществлять с использованием манипуляторов. Кольца насаживаются на цементно-песчаный раствор, так же как и все плиты покрытия.

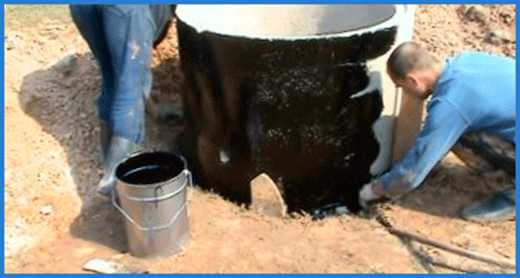

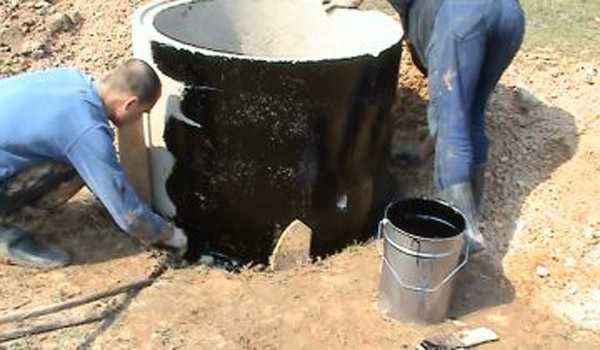

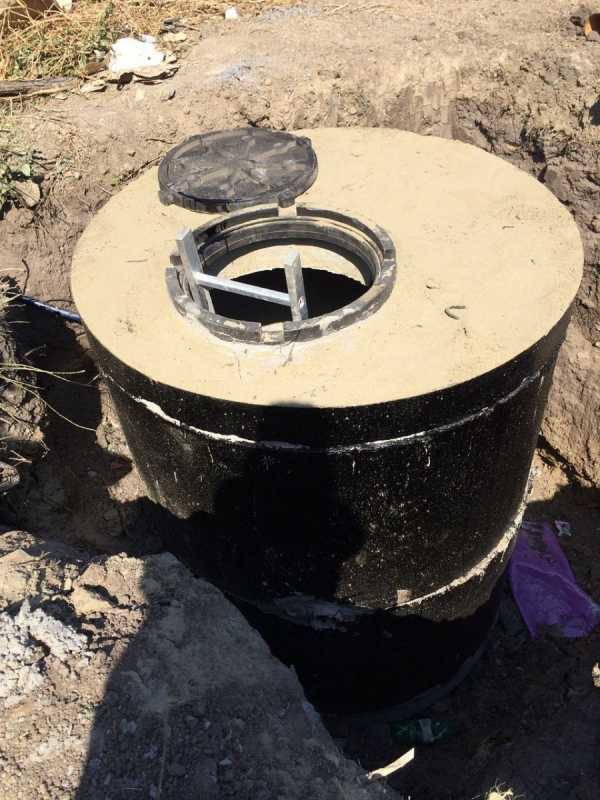

После монтажа колец, выполнить обмазочную гидроизоляцию, защитив от влаги как и сам септик, так и предотвратив попадание стоков через стенки септика в грунт.

Соединительную трубу между колодцами септиков располагать минимум на 0,2 метра ниже входной трубы из дома в приемный колодец. В последнем колодце сделать дренированное дно из щебня.

Края отверстия для труб, в стенках септика, заделать цементным раствором. После его затвердевания, это место тщательно промазать битумом.

Выдержать уклон канализационных труб в пределах 3-5%.

Заключение

Бетонный септик не требует много времени и больших средств. Является бюджетным вариантом решения проблем с канализацией.

Монтаж небольших септиков из бетонных колец можно осуществить своими руками, без привлечения специальной техники.

По окончанию работ, септик необходимо снабдить вентиляционными трубами, кольца скрепить между собой продольными вертикальными уголками или пластинами.  Наиболее рационально размещать септик в самой нижней точке участка.

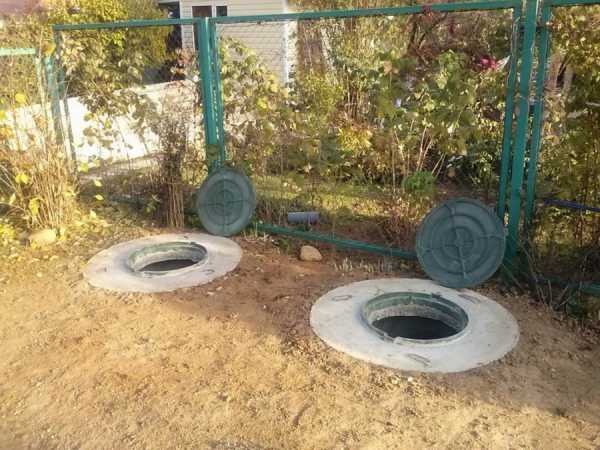

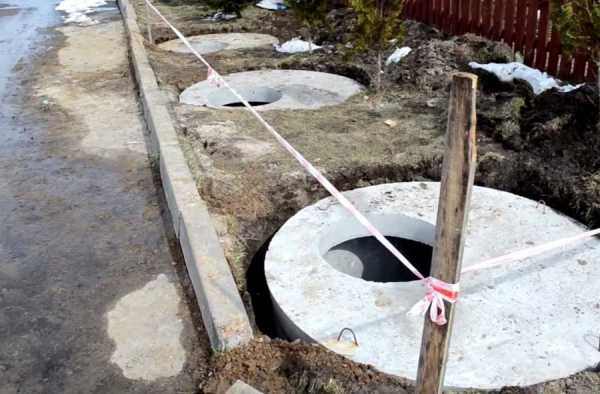

Фото септика из бетонных колец

Также рекомендуем посетить:

strojka-gid.ru

Переливной септик из бетонных колец и схема колодца

Обустройство частной канализации загородного дома занимает одно из первых мест среди подведения жизненно важных коммуникаций. И при отсутствии централизованного коллектора в посёлке приходится монтировать выгребную яму. Однако сегодня прогресс позволяет модернизировать систему канализации и предлагает как вариант устройство очистного септика.

Септик представляет собой одно-, двух-, трех- и даже четырехкамерный резервуар, в котором происходит очистка бытовых стоков. И если однокамерное накопительное очистное сооружение по принципу действия напоминает стандартную яму, то септики с несколькими камерами уже работают комплексно и носят название «переливной септик».

Отметим, что согласно СНиП, вода, очищенная в септике, считается пригодной к сбросу в близлежащие водоёмы, ливневые канализации или придорожные кюветы. А также просто в грунт.

Важно: самыми прочными и долговечными считаются монолитные выливные септики из бетона или сборные из бетонных колец.

О том, как правильно сделать септик переливного типа из бетонных колец, рассказываем ниже.

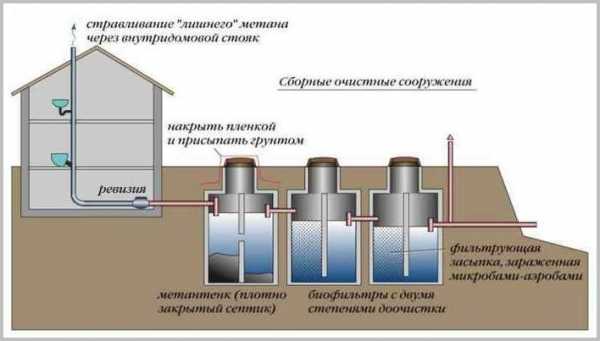

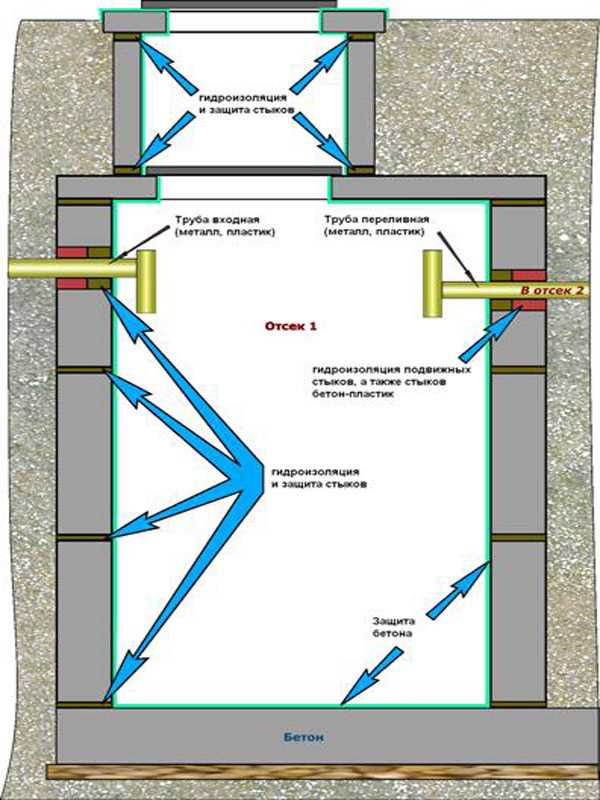

Устройство переливного очистного сооружения

Для того чтобы понимать, как правильно сделать подобный септик, необходимо узнать устройство канализационного отстойника

Для того чтобы понимать, как правильно сделать подобный септик, необходимо узнать устройство канализационного отстойника. А состоит он из таких элементов:

• Накопительный резервуар;
• Фильтровальный отсек-камера;
• Дренирующий резервуар.

Работает септик переливного типа таким образом:

Рекомендуем к прочтению:

Сначала все бытовые стоки, в том числе и фекальные массы, самотёком по трубам канализации отправляются в первый — накопительный резервуар. Здесь происходит отстаивание вод и их разделение на тяжелый осадочный ил и облегчённую воду. То есть фекалии и лишний мусор под воздействием естественной гравитации оседают на дно, а облегчённая воды с примесями жира отправляется через переливное отверстие в камеру для фильтрования.

Важно: при монтаже трубопровода для канализации обязательно соблюдать уровень уклона от дома в сторону септика. Оптимальным является уклон 2 см на каждый метр трубопровода.

Здесь желательно обустроить резервуар специальными фильтрами из щебня и керамзита или населить бактериями. В этой камере вода будет проходить доочистку и переливаться в третью — дренирующую камеру.

Уже в этом резервуаре устраивают либо поля фильтрации, через которые воды уходит в грунт, либо обеспечивают откачку светлой воды из септика и её последующий сброс в ближайший водоём.

Важно: устройство полей фильтрации на участке с высоким уровнем грунтовых вод (УГВ) запрещено. Поскольку в этом случае сточная осветленная воды будет выходить на поверхность или подмывать постройки.

Преимущества и недостатки бетона

Перед тем как установить на своём участке бетонный септик переливного типа, желательно понять не только схему и принцип его устройства, но и оценить все преимущества и недостатки конструкции

Перед тем как установить на своём участке бетонный септик переливного типа, желательно понять не только схему и принцип его устройства, но и оценить все преимущества и недостатки конструкции. Именно взвесив все «за» и «против», можно с уверенностью подходить к устройству очистного сооружения из бетонных колец.

Итак, бетонный септик переливного типа отличается такими преимуществами:

Рекомендуем к прочтению:

• Высокая прочность и монолитность конструкции. Благодаря износостойкости и большому весу бетонных колец септик из ЖБ не будет подвержен сезонным паводковым водам, сдвигам грунта или подмываниям. То есть, очистное сооружение не вытолкнут из грунта сезонные воды и не раздавят пласты грунта.
• Устойчивость бетона к агрессивным средам. Органика, попадающая в накопительную камеру и переливающаяся в следующие резервуары, никак не повредит бетон.
• Возможность приобретения бетонных колец различного назначения. То есть, для того чтобы правильно сделать септик переливного типа из бетона, нет необходимости дополнительно бетонировать дно. Достаточно купить кольца с дном и сверху доукомплектовать резервуар стандартными кольцами.
• Долговечность конструкции из бетона. Такой септик послужит более 50 лет при условии правильного технического обслуживания (регулярной чистки).

Есть у септика из бетона и несколько минусов, но они вполне решаемы. Основными являются:

• Недостаточная герметичность конструкции. Но этого можно избежать, если сделать отстойник из колец с еврозамком или при сборке септика обработать всю конструкцию герметичной мастикой.
• Монтаж тяжелых бетонных колец требует использования спецтехники. Желательно использовать её и для копки котлована под септик.

Расчет объёма резервуаров для септика

За стандартную норму потребления воды на одного человека в сутки согласно СНиП принято считать объем 200 литров

Для того чтобы правильно сделать септик переливного типа на дачном или загородном участке, недостаточно понимать схему его устройства. Необходимо также подсчитать оптимальный объём каждой камеры отстойника для конкретного участка/дома. Сделать это можно, определив количество стоков, которые будут стекать в септик в течение суток.

За стандартную норму потребления воды на одного человека в сутки согласно СНиП принято считать объем 200 литров. Если же в доме проживает 3 человека, то средний объем стоков будет составлять 600 литров. При этом объем резервуара рассчитывается по принципу количества стоков в сутки, умноженное на три. То есть, по нормам СНиП, камеры септика должны вмещать такое количество бытовых стоков, какое может образоваться за трое суток. В нашем случае нужно увеличить 600 литров в три раза. Получаем 600х3=1800 литров.

Итак, подсчитали, что емкость накопительной камеры септика, так же как и всех остальных его резервуаров должна быть равна 1,8м3. При этом специалисты рекомендуют оставлять еще небольшой запас. То есть оптимальный объем накопительной и остальных камер септика должен быть 2 м3.

Важно: от количества бытовых стоков зависит и тип конструкции септика. Так, если количество стоков не превышает 1 м3 в сутки, то можно обойтись строительством простого однокамерного накопительного колодца для канализации. А если предполагается, что количество стоков будет превышать 10 м3, то лучше запланировать в схеме строительства монтаж дополнительного накопительного отстойника.

Делаем септик своими руками

Для того чтобы сделать подобную очистную систему своими руками, нужно понимать принцип её монтажа

Для того чтобы сделать подобную очистную систему своими руками, нужно понимать принцип её монтажа. Заключается он в следующем:

• Сначала следует сделать котлован под установку бетонных колец для колодца. Делать это можно как вручную (что займёт больше времени), так и с использованием спецтехники. При этом стоит знать, что параметры котлована нужно делать несколько большими, чем камеры, учтенные на схеме септика. То есть, отступ от стенок бетонных колец должен составлять 30 см, а глубина котлована должна быть больше предполагаемой высоты септика на 40-50 см.
• Как только котлован готов, самое время делать песчано-гравиевую подушку. Для этого насыпаем слой песка толщиной 30 см. Хорошо трамбуем его. Следом насыпаем слой щебня 15 см.
• После этого стоит уложить бетонную плиту. Однако если приобретены кольца с дном, то можно не делать этот этап работ, а сразу перейти к монтажу колец.
• Итак, в первый котлован устанавливаем кольца для накопительного септика-отстойника. Все стыки обрабатывают герметиком, а сам готовый резервуар обмазывают мастикой изнутри и снаружи. В одном из колец при помощи специальной коронки формируют отверстия под монтаж вводной и переливной трубы. Делают это приблизительно в средней части колодца.

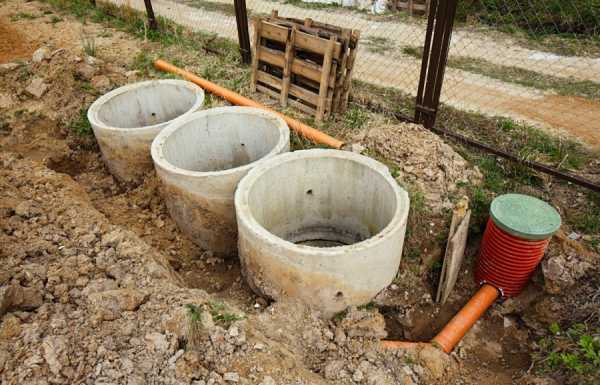

• Во второй и третий котлован устанавливают по тому же принципу оставшиеся кольца. Вторую камеру оснащают бактериологическим фильтром. Третья камера (при условии устройства поля фильтрации) должна быть без дна. Здесь засыпают слой щебня для качественного фильтрования воды и её дренажа в грунт. Если УГВ высокий, то третью камеру делают с бетонным дном, а сверху устанавливают люк, через который можно будет проводить откачку осветленных стоков.

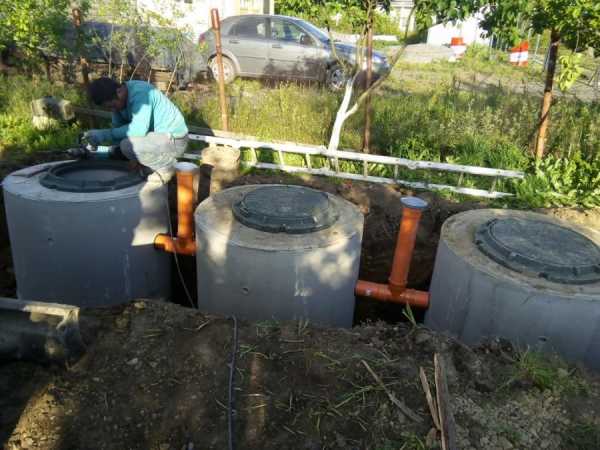

• Первую, вторую и третью камеры последовательно соединяют переливными трубами.

Первую, вторую и третью камеры последовательно соединяют переливными трубами

Важно: все колодцы септика должны быть полностью герметичными, особенно если грунтовые воды залегают высоко к поверхности.

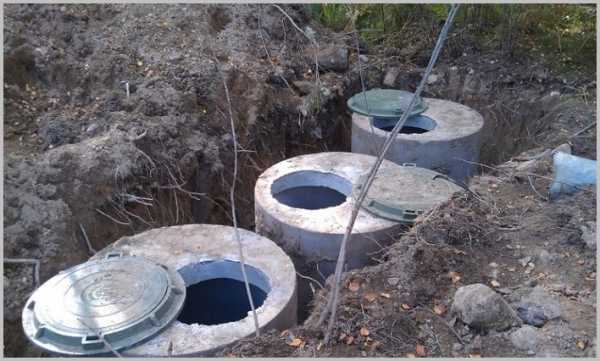

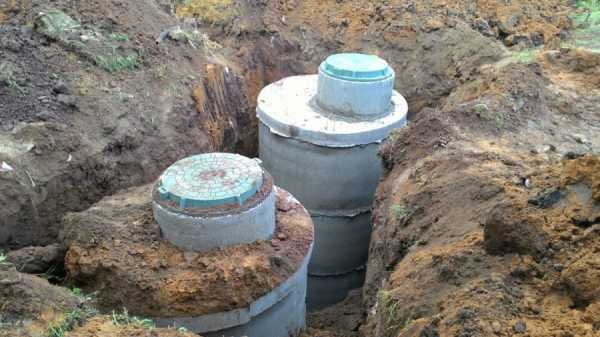

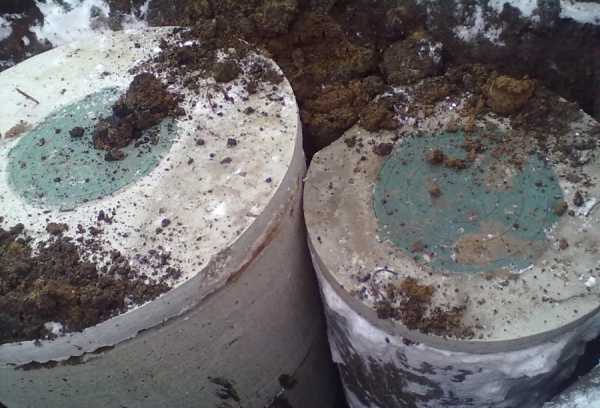

• Все три камеры накрывают специальными бетонными крышками с отверстиями под установку вентиляционных труб и смотровых люков.
• В последнюю очередь делают наружную обсыпку септика. То есть по периметру вокруг все камеры септика засыпают смесью цемента и песка.

Важно: правильное устройство колодца-септика переливного типа позволяет качественно утилизировать бытовые стоки и при этом заботиться о сохранении окружающей среды. А для обеспечения долговечности и эффективности работы септика стоит позаботиться о регулярной очистке накопительного резервуара от скопившегося ила.

vodakanazer.ru

Как сделать своими руками переливной септик из бетонных колец для канализации

Переливной септик из бетонных колец — одна из самых распространенных систем канализации, применяемых в частных домах и на дачных участках. Устройство септика из бетонных колец отличается относительной простотой, доступностью материалов, небольшими затратами денежных средств и в то же время эффективностью при эксплуатации.

Устройство септика из бетонных колец для загородного дома

Бетонное кольцо — это конструкция из железобетона, предназначенная для устройства дренажных, канализационных колодцев и отстойников. Септик из колец обладает высокой прочностью и долговечностью.

Единственная сложность, с которой сталкиваются устроители септика из бетонных колец своими руками — это вес. Поэтому для установки бетонных колец в котлован необходима грузоподъемная машина. Или, в крайнем случае, лебедка. Этот фактор необходимо учитывать, принимая решение обустроить на своем участке септик из бетонных колец.

Расчеты и проектирование септика из бетонных колец

Прежде чем начать строительство канализации, необходимо определиться с ее расположением и размерами, начертить его проектную схему, выполнить некоторые расчеты. Это позволит избежать ошибок при работе.

Определяя месторасположение будущего септика, следует принять во внимание, что он должен располагаться

• не ближе 5 м к дому;
• расстояние от септика до колодца с водой не менее 30 метров;
• Не более 3-х метров от подъездного пути. Это нужно для того, чтобы сюда в период установки колец мог подъехать автокран, а потом, в процессе эксплуатации сюда должна будет подъезжать ассенизаторская машина для откачки накопившегося ила.

Выбирая место для будущей канализации из бетонных колец, важно учитывать прохождение грунтовых вод, позаботиться о герметичности резервуаров, чтобы грязь и патогенные микробы не проникали в подземную воду.

Если на участке предусматривается устройство дренажной системы, то одну из ее ветвей следует проложить под последним колодцем, ниже его на 30-40 см от бетонной подушки.

Важно: Для того, чтобы канализационный колодец из бетонных колец
служил долгие годы, выбирайте конструкции из железобетона, то есть, армированные. Бетонные изделия с внутренним каркасом из арматуры намного прочнее и лучше выдерживают прессинг содержимого резервуаров.

Итак, с местом определились. Теперь нужно рассчитать емкость будущего септика. Расчет объема септика из бетонных колец исчисляется по принципу — 600 литров на 1 человека. Значит, для стандартной российской семьи из 4-х человек потребуется трехкамерный септик общей емкостью 2400—2500 литров, или 800-850 литров на каждый резервуар. Готовые бетонные кольца, предлагаемые на строительном рынке, имеют диаметр 70, 100, 120 150 и 200 мм. Для устройства канализационного колодца из бетонных колец в частном доме или на даче используются изделия с диаметром 70 мм, реже — для больших семей, 100 мм. Предлагаемая высота бетонных элементов 50,60,90, 100см. Есть также 35, 15 и 10 мм, но их можно использовать в качестве доборных.

Схема устройства септика для частного дома

Кольца 90 и 100 см, обеспечивают меньшее количество стыков, что очень хорошо для герметизации, но если вы не предполагаете использовать автокран, то от этих строительных конструкций придется отказаться, так как они весят 500-700кг. Рассчитывая высоту колодца, имейте ввиду, что 20-30 см должны выступать над уровнем грунта.

Оптимальными считаются кольца диаметром 70см и высотой 60 см. На каждую камеру потребуется по 4 таких кольца. Если взять кольца высотой 50 см, тогда потребуется соединять 5 колец, чтобы получить резервуар нужного размера.

Кольца с метровым диаметром позволят сэкономить на глубине, но они заберут больше полезной площади на участке.

Объем каждого кольца рассчитывается по формуле πR²H, то есть число пи, равное 3,14 см, умножаем на радиус в квадрате и умножаем на высоту. Радиус кольца — это половина его диаметра. Возьмем среднее изделие диаметром 70 см и высотой 60 см. Расчет удобнее производить в дециметрах, поскольку 1квадратный дм равен 1литру воды. Получается

3,14 х 3,5² х 6. Для удобства расчетов воспользуйтесь калькулятором. Получается, что такое кольцо имеет объем 230 литров.

Далее, берется общий объем предполагаемого септика и делится на объем кольца. Таким образом, можно узнать, сколько потребуется колец. Для частного дома, в котором постоянно проживает 2-3 человека, или для дачи, куда приезжают лишь на отдых, достаточно установить двухкамерный септик. Для постоянно проживающей в доме большой семьи свыше 4-х человек и больше, лучше устанавливать трехкамерный септик, то есть, состоящий из 3-х соединенных между собой колодцев. Последний колодец обустраивается глубже двух первых на 30-50 см.

Устройство септика

Размер котлована должен быть таким, чтобы между колодцами соблюдалось расстояние не менее 20-25 см. Ширина должна быть больше наружного диаметра бетонных конструкций на 8-10 см, чтобы они при установке не задевали за края колодца, входили в него свободно. Застелите дно и стенки котлована геотекстилем.

Дно вырытого котлована (или отдельных колодцев) засыпается сначала песком, затем гравием. Два первых резервуара должны иметь герметичное дно. Это может быть квадратная бетонная плита толщиной 12 см, а можно дополнительно приобрести бетонные днища и крышки. Бетонное днище укладывается поверх гравия, при этом специальным инструментом — уровнем проверяется правильность установки дна. Это необходимо для того, чтобы при установке колец не образовалось перекоса. В крайнем случае, можно выполнить заливку днища под первые два колодца бетонным раствором с песком в соотношении 1:4.

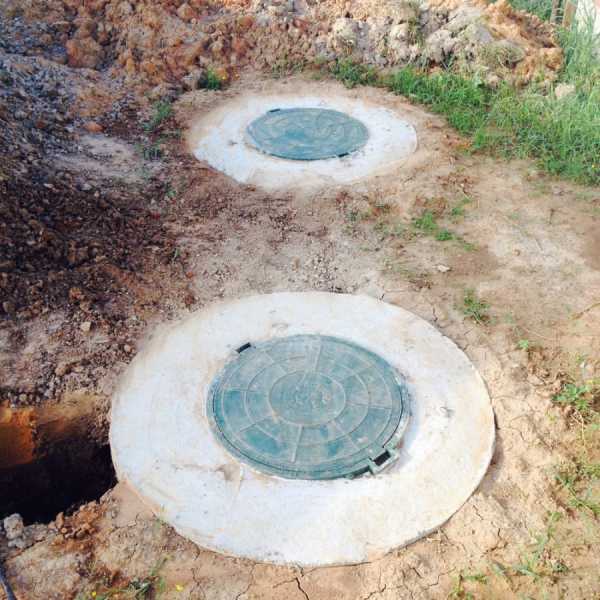

Так выглядит готовый септик из бетонных колец

Также уровнем проверяется правильность установки каждого кольца, которые ставятся ровно друг на друга. Для третьего резервуара бетонное днище не укладывается. Кольцо устанавливается на подушку из песка и гравия, и после установки последнего кольца, внутрь еще добавляется мелкая щебенка толщиной слоя 10-15 см. Этот слой вместе с гравием и песком будет выполнять функцию естественного фильтра. Некоторые специалисты предлагают настилать под щебенку геотекстиль, для более высокого качества фильтрации.

Важно. Выполняя установку септика из железобетонных колец ни в коем случае кольца нельзя сбрасывать в колодец. Изделие из бетона — конструкции хрупкие и удара не выдержат, могут расколоться сами, расколоть плиту. Обрушатся края колец, что в конечном счете нарушит герметизацию.

Чтобы повысить прочность бетонной конструкции, рекомендуется

1. Элементы колодца крепить между собой стальными накладками с винтами;
2. все стыки заделать герметиком.
3. Обеспечить наружную гидроизоляцию септика из бетонных колец битумом, или другим гидроизоляционным материалом.

Канализационная труба, идущая от дома, должна идти к септику под углом примерно 2 см на каждый квадратный метр. Так же, под небольшим наклоном должны опускаться выходные трубы между колодцами. Обратите внимание на герметизацию стыков входных отверстий с трубами.

Засыпая септик грунтом, смешайте его с песком и гравием. На верху загните края геотекстиля и также засыпьте его землей.

Роль вентиляции при устройстве септика

Еще одна причина установить вентиляцию в септике- отвод газов, появляющихся в процессе разложения

Септик является обиталищем больших колоний микроорганизмов, которые, поедая органику, (впрочем, неорганику тоже), выделяют в больших количествах два ядовитых и опасных газа. Это метан и сероводород. При отсутствии вентиляции, в процессе слива в трубе образуется в какой-то момент вакуум, который и стремится заполниться газом из септика. В результате, запах сероводорода и взрывоопасный метан без запаха устремляются в дом. И чтобы ничего подобного не происходило, чтобы дом не «благоухал» тухлыми яйцами или чем-то еще покрепче, нужна вентиляция септика.

Вентиляционная система канализации в доме начинается фановой трубой, которая размещается как можно ближе ко всем сантехническим приборам, чтобы потребовалось меньше коммуникаций для разводки. Фановая труба выводится на крышу дома.

Трубы для вентиляции монтируются на крышках колодцев. Для них можно использовать отрезов в 40-50 см трубы диаметром 50 или 100 мм.

Правильный септик из бетонных колец должен выступать над уровнем земли на 20-30 см. Это нужно для того, чтобы не допустить попадания в колодец дождевых или иных наружных стоков.

Декорирование и маскировка септика

Если септик разместился в передней части двора, и виден при входе на участок, его желательно замаскировать. Для этих целей купите пластиковые декоративные крышки на септик, и установите поверх основной, вырезав предварительно в ней отверстие для трубы вентиляции.

ПОСМОТРЕТЬ ВИДЕО

Поскольку люки выступают над грунтом, можно вокруг них устроить холмики, насыпав их вокруг конструкции. Рядом посадите ползущие растения. Эти растения разрастаясь, закроют и холмики, и крышку люка, а в случае необходимости, их всегда можно сдвинуть в сторону. Септик можно попросту спрятать, если перед ним насадить кусты ягодника, например, смородину или крыжовник.

Предлагаемые на рынке биоактиваторы содействуют размножению микроорганизмов в септике, и соответственно, более эффективному разложению нерастворимой органики. Применение таких биоактиваторов уменьшит количество запахов и повысит качество очистки стоков.

trubexpert.ru

Септик из бетонных колец своими руками — Septikland

Септик относится к локальным очистным сооружениям. К строительству его прибегают в случае отсутствия централизованной системы канализации.

Разговор в статье идет исключительно об одном типе, а именно – септике, для сооружения которого используются готовые железобетонные кольца.
Как и всякий другой, данный тип имеет свои сильные и слабые стороны.

По конструкции септик может содержать от 1 до 3 колодцев из бетонных колец, соединенных между собой в общую систему.

Фото: типы септиков — однокамерный       двухкамерный                                           трехкамерный

При выборе схемы септика необходимо ориентироваться на следующие факторы:

• суточное потребление воды на объекте;
• рельеф местности;
• уровень грунтовых вод на участке и его сезонные колебания;
• глубина промерзания грунта для данной местности;
• возможность подъезда грузовой техники.

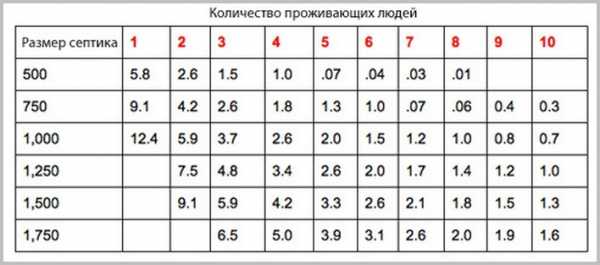

Расчет септика заключается в определении его объема. Зависит он от суточного потребления воды.

Рабочий или эффективный объем септика принимают равным трехкратному сбросу воды в сутки. 1 человек расходует за это время около 200 л. Эта цифра, помноженная на 3 и на количество жильцов, и является емкостью септика.

Имеется в виду септик с числом камер больше одной. Эффективным для него считается объем от дна до уровня переливной трубы во вторичную камеру.

Фактический объем септика может быть больше расчетного, но не наоборот.

Фото: схема септика из бетонных колец

Однокамерный септик работает по накопительному принципу. Чем большим будет его объем, тем реже придется производить откачку.

В многокамерных септиках происходит разделение сточных вод на фракции. Твердая фаза как более тяжелая оседает и накапливается на дне, сверху остаются более легкие. По мере повышения уровня в первичной камере наступает момент, когда жидкость начинает перетекать во вторую камеру.

Поступающие во вторую камеру осветленные сточные воды снова отстаиваются. Попадающая в третью камеру (фильтровальный колодец) жидкость уже практически не содержит твердых взвешенных частиц. Через слой фильтровального материала на дне она уходит в грунт.

Фото: принцип работы септика

Септик располагается с таким расчетом, чтобы до источника водоснабжения (колодец, скважина) было выдержано расстояние не менее 30 м.

Если участок имеет уклон, то септик следует располагать ниже по склону, чем прочие сооружения.

Оголовок септика с крышкой должен иметь возвышение, достаточное для того, чтобы избежать попадания в колодец талой и дождевой воды.

Фото: место установки

Конструкция при высоком уровне грунтовых вод

Уровень грунтовых вод считается высоким, если вода появляется на глубине от 0.5 до 1.0 м. Это создает значительные трудности при сооружении септика.

Сложность состоит не столько в проведении земляных работ, сколько в проблеме герметичности емкостей септика. Это особенно актуально для септика из бетонных колец.

Важно! Обеспечить 100 % качество гидроизоляции стыков колец очень сложно. Использование современных материалов позволяет добиться этого, но малейшая течь приведет к быстрому заполнению септика.

Под вопросом оказывается не только эффективный отстой стоков, но сама работа септика. Даже если гидроизоляция выполнена идеально, рассчитывать на почвенную фильтрацию нет оснований.

Выходом при этом может быть дополнительная надземная площадка фильтрации — слой грунта в виде горки.

При этом потребуется задействовать дренажные насосы, что приведет к удорожанию и усложнению общей конструкции.

Возможно, что целесообразным в этом случае будет отказ от использования бетонных колец в пользу герметичных емкостей типа бочек, цистерн и еврокубов.

Расстояние от дома до септика

Расстояние от фундамента дома до септика не должно быть менее 5 м. Но и делать его чрезмерно большим нельзя.

Важно! Канализационная труба должна прокладывается с уклоном не менее 2.5 см на метр длины на глубине 0.8-1.0 м от поверхности. При большом удалении труба войдет в септик слишком глубоко.

При этом возможны два варианта — смириться с потерей полезного объема или увеличивать глубину колодца.

Уровень жидкости в септике не должен подниматься выше сточной трубы, иначе возникнет подпор, препятствующий нормальной работе канализации.

Работы по сооружению септика включают в себя несколько основных этапов:

• первый из них это земляные работы – рытье котлована и траншеи под сточную трубу;
• после этого нужно смонтировать конструкцию – установить бетонные элементы. трубы и т. п;
• после гидроизоляции производится засыпка грунта вокруг колец;
• монтируются крышки.

Септик готов для подключения к инженерным системам дома.

Рытье котлована

Работа по выемке грунта может быть выполнена вручную или с помощью средств механизации.

Выбор способа зависит не столько от стоимости услуг спецсредств, сколько от наличия подъездных путей и наличия свободного места для извлеченной земли.

При постройке нового дома лучше все-таки выкопать котлован экскаватором. Это значительно облегчит и ускорит работу, ведь счет идет не на один десяток кубометров.

Один нюанс. При рытье ковшом получается яма, формой и размерами значительно больше той, что нужна для септика. Опустить в такой котлован бетонные кольца весом от 400 кг своими силами будет нелегко. Скорее всего, придется прибегнуть к услугам крана с большим вылетом стрелы.

Рытье вручную займет гораздо больше времени, но позволит вырыть котлован точно по размеру. Диаметр колодца под кольцо берется с запасом по 20 см на сторону.

Для извлечения грунта используется ручная или механическая лебедка. Для работы требуются как минимум два человека – один внизу и один наверху.

Нельзя забывать и о безопасности. Всегда остается опасность осыпания грунта, стенки должны иметь небольшой уклон или быть строго вертикальны.

Фото: рытье котлована вручную                                       рытье котлована с помощью спецтехники

Монтаж

Бетонные кольца для септика нельзя перекатывать во избежание появления трещин.

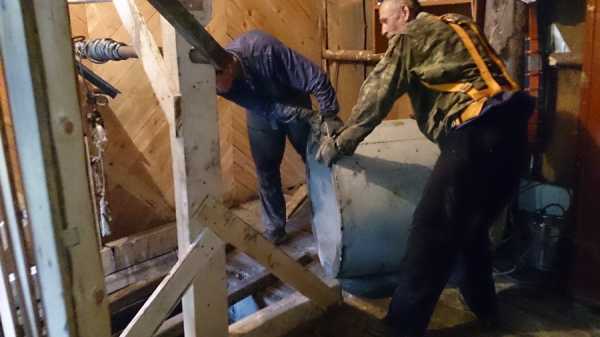

Погрузка и разгрузка производится только в вертикальном положении. Монтаж септика начинается с подготовки основания под кольца. Назначение его – уменьшить влияние сезонных подвижек грунта на кольца.

Фото: установка колец

В качестве основания можно использовать готовые изделия или сделать их своими силами.

Дно котлована выравнивается по уровню, из арматуры вяжется сетка 20*20 см и заливается бетоном на толщину не менее 20 см. Основание может быть отдельным для каждого колодца или общим.

Фото: заливка основания бетоном

На подготовленное основание ставятся кольца. В смонтированных кольцах по месту размечаются и пробиваются отверстия под трубы и тройники. С этим справятся мощный перфоратор и болгарка.

После того, как все соединители установлены по местам и в септик введена сливная труба, приступают к гидроизоляции.

Закончив гидроизоляцию, можно заняться засыпкой колец. Пространство между стенками котлована и бетонными кольцами заполняется грунтом с трамбованием через 20-30 см.

Стадия гидроизоляции одна из самых серьезных, и отнестись к ней нужно со всей ответственностью.

Вопреки распространенному убеждению обычный бетон воду не держит. Поэтому все внутренние и наружные поверхности колец гидроизолируются.

Фото: гидроизоляция септика

Для этого используется битумная мастика, раствор жидкого стекла или хорошо себя зарекомендовавшие полимерные мастики, такие как «Гидротекс» и «Гидроизол».
Особое внимание нужно уделить заделке стыков между кольцами.

Фото: гидроизоляция стыков колец

Лучшие результаты дает бетонная смесь со специальными добавками, делающими бетон водонепроницаемым.

Система вентиляции септика должна выполнять две задачи:

• устранять неприятные запахи из колодцев и магистралей;
• исключать разрежение воздуха в трубах канализации.

Фото: вентиляция

Сточная труба септика соединяется с вентиляционным стояком, выходящим на кровлю здания. Диаметр трубы стояка не должен быть меньше диаметра трубы, соединяющей септик с канализацией строения. Оптимальный диаметр сточной трубы равен 110 мм.

При недостаточно большом сечении сток воды перекрывает весь просвет трубы. В результате эффекта «поршня» вода высасывается из сифонов сантехнических приборов, водяной затвор исчезает. В помещение проникают запахи канализации.

Однокамерный септик

Фото: устройство однокамерного септика

Септик, имеющий одну камеру, служит резервуаром для сбора нечистот. Объем его не должен быть менее 16-20 кратной величины ежедневного сброса. Может выполняться без дна. Более того, устройства любого дренажа при однокамерной системе лишено смысла.

Процесс почвенной фильтрации прекращается по мере того, как происходит заиливание в результате оседания тяжелых фракций.

Важно! Нельзя допускать просачивания сточных вод через стыки колец.

Двухкамерный

Фото: устройство двухкамерного септика

Септик, состоящий из 2 камер, вполне функционален. В первой камере накапливаются тяжелые отходы. Во вторичную камеру попадает отстоявшаяся вода. При грамотном устройстве донного дренажа из гравия и песка вода полностью или частично уходит в грунт.

Рабочее состояние двухкамерного септика – 1-я камера постоянно заполнена до уровня перелива, уровень во 2-й зависит от сброса отходов и скорости фильтрации.

Трехкамерный

Фото: устройство трехкамерного септика

Септик с 3 камерами самый совершенный с точки зрения утилизации отходов. Два первых колодца выполняют роль отстойников разной степени очистки, к ним добавляется третий, выступающий в качестве фильтровального.

При рытье котлована под 3-ю камеру септика в глине очень желательно дойти до песчаного слоя, хорошо пропускающего воду. Вода из такого колодца будет легко впитываться. Напротив, глинистое дно помешает нормальной очистной работе.

Рабочее положение трехкамерного септика – две камеры заполнены до уровней перелива, фильтровальный колодец имеет некоторый уровень жидкости.

Без дна

Фото: септик из бетонных колец без дна

Колодец септика может не иметь дна в двух случаях – если уровень грунтовых вод достаточно низок и нет опасности попадания сточной воды в водоносные слои. И наоборот, когда нужно, чтобы вода уходила в грунт. Для этого на дно помещают несколько слоев песка и гравия.

С аэрацией

Процесс разложения органических остатков может быть значительно ускорен, если во вторичную камеру под давлением нагнетать воздух. Достигая дна, воздух перемешивает осадки с колониями аэробных бактерий. Аммиак при этом разлагается на нитриты.

Для принудительной аэрации достаточно компрессора с таймером.

Без откачки

Название носит довольно условный характер. К септикам без откачки можно отнести правильно сооруженный трехкамерный септик. В первой камере происходят анаэробные процессы.

Фото: септик без откачки

Твердые вещества, оседающие на дно, разлагаются бактериями на метан и сероводород, илистый осадок относительно невелик. Количество его тем меньше, чем глубже процесс разложения.

Если прибавить к этому аэрацию второй камеры и хорошую фильтрацию осветленных вод из третей, то откачка может потребоваться очень нескоро. Это вовсе не миф, есть реальные примеры септиков, работающих уже по 10-12 лет без единой откачки.

Обслуживание септика сводится к контролю уровня сточных вод в камерах и при необходимости откачки.

После этого желательно осматривать стыки бетонных колец на предмет нарушения герметичности. Может понадобиться дополнительная герметизация септика

Септик должен функционировать в теплое время года или круглогодично, без перерывов. Это связано с особенностями его работы.

В септике поддерживается положительная температура за счет тепла, выделяемого при разложении органики.

Септик зимой поддерживает сам себя. Сточные воды, поступающие извне, также отдают свое тепло.

Важно! Если сточные воды перестают поступать, процесс разложения прекращается, температура падает. Система перестает саморегулироваться. Вместо живой экосистемы получается ледяная яма.

Если система вентиляции грамотно спроектирована и правильно установлена, то никакими посторонними запахами септик своего присутствия не выдает.

Необходимые условия для этого – количество нечистот находится в пределах нормы, система герметична, подтекания отсутствуют, крышки люков плотно закрыты, вентиляция исправна.

Неприятный запах может появиться тогда, когда органика не успевает разлагаться, бактерии не справляются с «работой». Выручить при этом сможет добавление в септик биоактиватора.

Данный обзор не исчерпывает темы септиков из бетонных колец. Бесспорно, что данная конструкция пользуется заслуженным вниманием со стороны застройщиков. При правильном подходе септик из бетонных колец для дачи, коттеджа или загородного дома может работать долгое время с высокой автономностью.

septikland.ru

чем правильно выкопать яму, установка

В ходе обустройства канализационной системы на даче или в частном домовладении может возникнуть вопрос — как сделать септик из бетонных колец своими руками?

Данный материал представляет собой пошаговое описание процесса обустройства такого септика.

Септики: преимущества и принцип работы

Для начала определимся, почему основой для нашей канализационной системы будет именно септик? Конечно, можно построить выгребную яму, но есть одно «но», которое перечеркивает всю экономию от создания этой конструкции: выгребная яма требует регулярной выкачки.

А это значит, что периодически вам придется обеспечивать визит ассенизационной машины, и чем интенсивнее вы пользуетесь канализационной системой, тем чаще будут происходить подобные визиты.

С септиком все проще – сделав его один раз по правилам, вы можете на долгое время вообще забыть о его существовании. В отличие от выгребной ямы септик требует профилактической вытяжки гораздо реже, а при удачном стечении обстоятельств (хороший дренаж грунта, большой объем септика) – и вовсе можно обойтись без услуг ассенизаторов.

Что же представляет собой современный самодельный септик своими руками. Это — конструкция из двух или трех камер, соединенных между собой переливными трубами. В первую камеру (отстойник) по канализационному выводящему трубопроводу поступают из дома и технических помещений канализационные стоки.

В этой камере из стоков частично испаряется вода и проходит процесс бактериального разложения стоков: сложная органика разлагается анаэробными (т.е. не использующими атмосферный кислород) бактериями на неорганические остатки (ил), воду и смесь газов.

Газы в низкой концентрации удаляются через вытяжную трубу вентиляционной системы септика, а осветленная и практически очищенная от органики вода через переливное отверстие либо переливную трубу поступает во вторую камеру септика (фильтрационный колодец).

Схема септика из бетонных колец

Ускорить процесс разложения стоков можно с помощью добавления в септик специально выведенных промышленных бактериальных культур, однако и естественные бактерии справляются с разрушением органики вполне неплохо.

Существует несколько способов обустройства септиков: от приобретения фабричной конструкции (что достаточно дорого) до использования изношенных покрышек для большегрузных автомобилей. Не бросаясь в крайности, расскажем, как правильно сделать септик из колец — железобетонных или бетонных.

Септик из бетонных колец: общая информация

Бетонные кольца для септика

Устройство септика из бетонных колец представляет собой одну из оптимальных конструкций как с точки зрения эффективности очистки канализационных стоков, так и с точки зрения экономии затрат.

С этой работой вы вполне можете справиться, даже если у вас отсутствуют специальные навыки. Впрочем, помощь на некоторых этапах вам понадобится — но об этом мы поговорим отдельно.

Железобетонные кольца, поставленные друг на друга, в септике данной конструкции используются для создания камер септика. Внутри такой септик должен быть герметичен – это позволяет избежать неконтролируемой фильтрации и загрязнения окружающих почв. Для этого внутренние стыки бетонных колец отдельно герметизируются специальным составом.

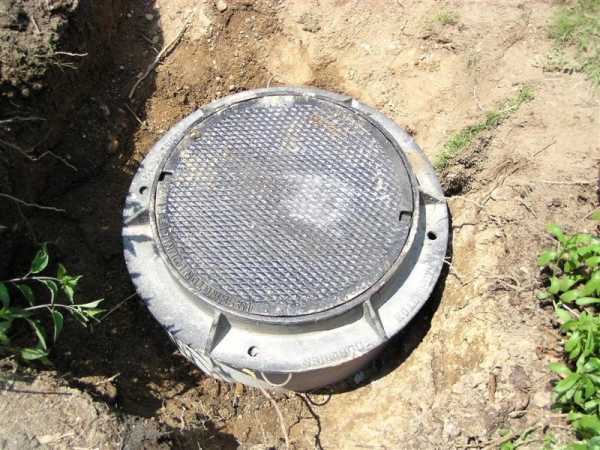

Сверху устроенный септик из колец своими руками перекрывается чугунным люком – через люк производится обслуживание септика и его откачка. В качестве фильтрующего элемента может использоваться галька или крупнофракционный гравий.

Главное преимущество такой конструкции септика – возможность самостоятельного выбора оптимального объема конструкции.

Рассчитываем объем септика

Перед началом работ по обустройству септика из железобетонных колец необходимо произвести расчет требуемого объема.

Если вы задумываетесь над тем, как правильно выкопать септик, то примите во внимание, что данный показатель рассчитывается исходя из суточного объема стоков. Также в расчет принимается доступные габариты бетонных колец.

Среднестатистический показатель расхода воды на человека – 200 литров/сутки. Следовательно, суточная норма расхода на семью из трех человек составит 0,6 кубометра. Нормативы рекомендуют принимать объем септика равным трем суточным объемам расхода воды, следовательно, необходимый минимум для нашей конструкции – 1,8м³.

Все, что больше этого показателя – «запас прочности», который продлит срок службы сооруженного септика.

Если для сооружения септика мы будем пользоваться стандартными бетонными кольцами 10–8 (внутренний диаметр 1 метр, высота – 0,8 метра), то объем одного кольца принимается равным 0, 63 м³.

Следовательно, если мы проектируем однокамерный септик (при объеме стока до одного кубометра в сутки СНИПы вполне это допускают), то для обеспечения бесперебойной работы септика понадобится минимум 3 кольца.

Глубина котлована для установки колец должна предусматривать также возможность входа выводной канализационной трубы, которая зависит от е уклона и расстояния септика от выхода канализации из дома. Так, если сточная магистраль залегает на глубине 0,5 м, то котлован под септик копаем глубиной минимум 2, 9 м (3х0,8м+0,5м=2,9м).

Что касается второй камеры септика – фильтрующего колодца – то его объем должен превышать суточный расход воды в 12-16 раз. Следовательно, сам колодец должен быть или достаточно широким (тогда используем кольца большего диаметра) или очень глубоким.

В крайнем случае корпус колодца можно сделать из кирпичной кладки – но тогда его придется герметизировать битумом по всей внутренней поверхности.

Котлован для септика

Котлован

Выполнив необходимые расчеты, приступаем к рытью котлована под установку септика. Роем котлован с расчетом, чтобы в него вошли бетонные кольца самого септика (отстойника), а также – бетонные кольца фильтрационного колодца.

Оптимально, если для рытья котлована можно подогнать экскаватор, однако если септик возводится во дворе уже построенного дома, и подъехать к месту обустройства нельзя, придется поработать лопатами.

Дно котлована в той части, в которой будут установлены бетонные кольца отстойника, бетонируем. Это делается для того, чтобы предотвратить фильтрацию в грунт неотстоянных неочищенных сточных вод, и как следствие – загрязнение почв в пределах вашего домовладения.

Дно котлована в той части, где будет установлен фильтрационный колодец (вторая камера септика) не бетонируем. Лучше засыпать его материалом, обеспечивающим хорошую фильтрацию – к примеру галькой или крупным гравием.

Слой фильтрующего материала должен быть в диапазоне от 0,5 до 1м – так что учитывайте это при проектировании котлована и расчете объемов земляных работ.

Установка колец

Как только котлован готов, приступаем к установке колец для обоих камер септика – отстойника и фильтрационного колодца. Здесь нам не обойтись без автокрана, ведь таскать вручную бетонные кольца явно не под силу.

Обратите внимание! Если использовать автокран нет никакой возможности, можно применить смекалку, и установить бетонные кольца по методике «сверху вниз», т.е. подкапывая снизу стоящие на грунте кольца. Способ этот крайне трудоемкий, и прибегать к нему стоит только в крайнем случае. Кстати, следует помнить еще и о том, что бетонирование дна отстойника в этом случае проводится только после заглубления всех колец до требуемого уровня.

Установка колец септика в котлован

Установленные друг на друга кольца герметизируем, тщательно промазывая стыки между ними цементным раствором. Также для герметизации допускается использование составов на основе смолы. Вместе со стыками герметизируем и область примыкания нижнего кольца к забетонированному дну отстойника.

Кольца фильтрационного колодца также герметизируем в местах стыка, а вот нижнее бетонное кольцо должно стоять на грунте без герметичного соединения.

Следующий этап обустройства септика – создание переливных отверстий в верхнем секторе первой камеры септика (отстойника). Оптимально, если переливы будут сделаны из выгнутых труб по методу водяного затвора – так в них не будет попадать воздух.

Промежуток между кольцами септика и стенками котлована забиваем вынутым из котлована грунтом. Если есть возможность, то для заполнения этой полости можно использовать грунт, смешанный с большим количеством песка.

Перекрытие септика

Перекрытие септика

Последний этап, которым заканчивается установка септика из бетонных колец – это создание надежного перекрытия.

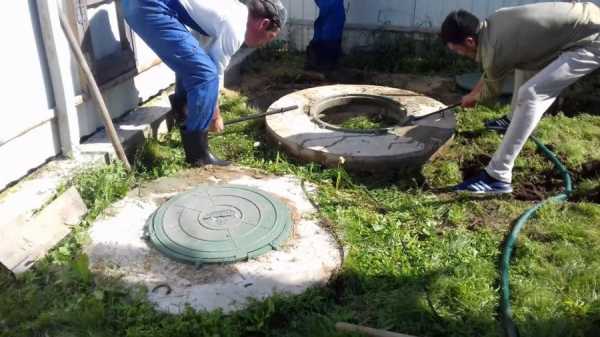

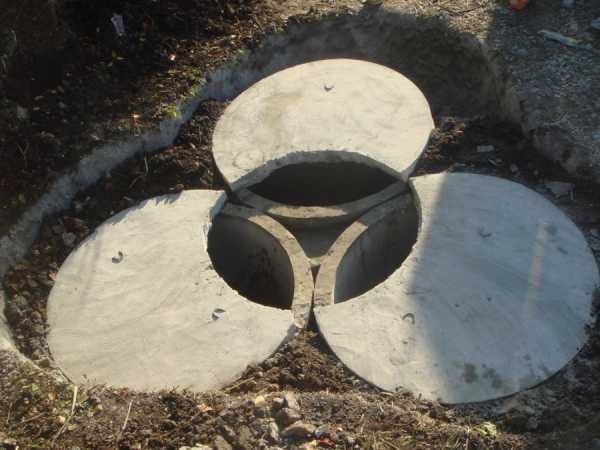

Колодцы септика (и отстойник, и фильтрационный колодец) сверху накрываем бетонными плитами с отверстиями под канализационные люки стандартного размера. Перекрытие фильтрационного колодца дополнительно оборудуется вентиляцией: монтируем в плите трубу диаметром 100 мм, возвышающуюся над уровнем поверхности земли минимум на 1 метр.

Люки для септиков можно использовать чугунные, но можно также приобрести пластиковые – лишь бы подходили по конфигурации. Если уровень расположения септика это позволяет, засыпаем перекрытие землей, оставляя доступ к люкам отстойника и фильтрационного колодца.

Мы надеемся, что данный материал будет вам полезен, когда у вас возникнет вопрос как сделать септик из колец. И если вы все сделаете согласно рекомендациям – то вопрос обустройства канализации для вас еще долго не будет актуальным!

kanalizaciya-expert.ru

Септик из бетонных колец своими руками

Обустройство канализации в частном доме предполагает и наличие септика. В принципе его можно сделать из любого материала, например из кирпича, блоков или купить готовый пластиковый. Но при устройстве очистной станции из бетонных колец, можно значительно сэкономить.

Бетонные кольца стоят дешевле, не требуют дополнительной отделки, а круглая форма исключает забивание углов и выдавливание стенок грунтом. Септик же, например, с кирпичными стенами потребует дополнительного оштукатуривания перед началом эксплуатации.

Для того, чтобы его смонтировать не нужно быть профессиональным строителем, нужен только автокран и пара помощников. Так что этот вариант считается самым простым и долговечным.

Для строительства септика из бетонных колец понадобиться наличие автокрана или манипулятора и желательно экскаватора. Перед тем, как начинать монтаж, необходимо выбрать для него место и сделать проект.

Для этого нужно обратиться в свою обслуживающую компанию, специалисты компании помогут с определением места и сделают проект.

Выбираем место

При выборе места необходимо учитывать некоторые факторы:

• расстояние от дома — 5 и более метров;
• расстояние до точки водозабора минимум 30 метров.

Так же не стоит забывать и про соседей, смонтировав септик под их окнами можно испортить с ними отношения и нажить неприятности. Еще один нюанс который нужно учитывать — чем дальше от дома он находится, тем меньше становится его полезный объем. Так как каждый метр трубы с уклоном забирает примерно 2 см от глубины резервуара.

При выборе места обращаем внимание на рельеф участка, если резервуар будет в низине, его будут заливать дожди и паводковые воды. Важно, чтобы к септику была возможность беспрепятственно подъехать, это требуется как для спецтехники при монтаже, так и машины ассенизатора для откачки.

От особенностей грунта зависит фильтрация стоков и схема септика. Так например, если на участке в грунте есть слой гравия — вам повезло.

Видео: Септик своими руками

Но это большая редкость, и фильтрационный слой придется сделать самостоятельно. Для того, чтобы определиться с видом септика, нужно ознакомиться с принципом их работы.

Виды и принцип работы септиков

По принципу работы септики можно разделить на два вида:

1. Накопительный;
2. Переливной.

Чем же они отличаются друг от друга и каковы их особенности?

Накопительный

Этот вариант по принципу работы похож на обычную выгребную яму. Это большой резервуар, в котором стоки разделяются на легкие и тяжелые — тяжелые оседают на дно, а легкие остаются сверху. Так как стокам из такой емкости некуда деваться, то и делать ее придется глубокой (учитывая уровень грунтовых вод) или сделать несколько таких емкостей.

Выглядит он просто — забетонированное дно, затем бетонные кольца и сверху плита с люком. Все стыки в кольцах должны быть герметичны. После наполнения резервуара, его содержимое откачивается.

Переливной

Может состоять нескольких резервуаров. Один работает как накопитель стоков, а второй как фильтр. Работает следующим образом — попав в первый резервуар, канализационные стоки разделяются на фракции.

Жидкая составляющая перетекает во второй резервуар и пройдя через слой гравия и песка впитывается в землю. Можно использовать и три резервуара. В этом случае первые два будут работать как накопительные, а последний фильтровать.

Такой вид делает более глубокую очистку стоков. Емкости соединяются между собой пластиковыми трубами и оснащаются вентиляцией. Для увеличения эффекта можно добавить специальные бактерии, в накопительном септике бактерии не будут эффективны.

Подготовка к монтажу

Если к выбранному месту не может подъехать экскаватор, копать яму придется в ручную. Земляные работы лучше начинать с траншеи от дома до септика. Так будет легче скорректировать уклон трубы и контролировать глубину ямы.

Уклон не должен быть слишком сильным, понятие — чем круче, тем лучше — здесь не работает. При слишком сильном уклоне, воде будет стекать быстрее твердых масс и образуется засор. Оптимальный уклон 1 — 2 см на один метр трубы.

Трубы необходимо будет просыпать слоем песка минимум 15 см. Это необходимо для того, чтобы их не раздавило грунтом. Яма копается с расчетом,  чтобы к установленным кольцам можно было добраться с любой стороны для гидроизоляции.

Установка бетонных колец

Кольца монтируются с помощью автокрана, конечно можно это сделать это и вручную, но такой процесс очень трудоемкий. Первое кольцо устанавливается на бетонное дно. Установка производится на цементно — песчаный раствор.

Все последующие кольца устанавливаются так же с применением раствора. После монтажа всех колец в соответствии с проектом, сверху на раствор кладется бетонная плита с люком. Для полной герметизации с наружной стороны покрывается слоем гидроизоляции, что не позволит дождевой и паводковым водам попадать внутрь резервуара.

В случае с переливным септиком, дно второй емкости засыпают гравием. Теперь остается только установить естественную вентиляцию, засыпать пространство между кольцами и грунтом, подсоединить канализацию и пользоваться. Если септик смонтирован правильно, он не будет создавать проблем своим хозяевам.

Посмотрите видео: септик из бетонных колец без крана

alina-sharapova.ru
