Водонагреватели косвенного нагрева бойлеры – Бойлер косвенного нагрева. Плюсы и Минусы. Принцип работы.

Как выбрать бойлер косвенного нагрева? Плюсы и минусы

Содержание:

1. Принцип и особенности работы
2. Плюсы и минусы косвенного бойлера
3. Выбор по техническим характеристикам
4. Что необходимо учитывать при выборе модели
5. Как работает бойлер косвенного нагрева летом
6. Особенности установки и использования

---

Принцип и особенности работы

Бойлер косвенного нагрева является разновидностью нагревательного оборудования, основным назначением которого является обеспечение помещения горячей водой.

В отличие от бака с нагревом прямого типа, который греет воду от газа или электроэнергии, данный вариант оснащения снабжает помещение горячей водой за счет центральной системы отопления. Внешним видом такой вариант котла похож на бочку. Однако сегодня в каталогах производителей также можно встретить модели, имеющие форму куба.

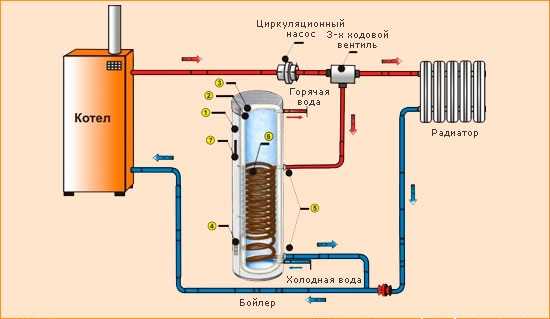

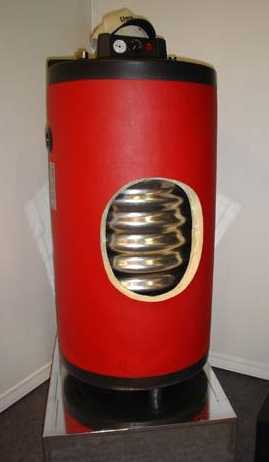

Если рассмотреть принцип работы и устройства бака, заглянув внутрь, процесс будет выглядеть следующим образом. Внутренняя часть устройства производится из стали или пластика, а емкость, внутри которой происходит нагрев — из материала с хорошими теплоизоляционными показателями.

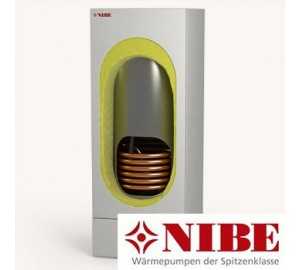

Внутри бойлера размещен латунный или стальной теплообменник, по которому проходит вода из котла отопления. В составе бака присутствует магниевый анод, обеспечивающий устройство защитой от коррозии.

Также внутри размещают защитный клапан и термостат, способные обезопасить бак от резкого роста уровня давления. При этом внешний вид устройства зависит от предпочтений изготовителя.

Холодная вода, попавшая внутрь устройства, проходит процесс нагрева и выходит наружу уже горячей. Бойлер находится в неразрывной связи с трубопроводом. Для контроля за процессом циркуляции воды на трубопровод устанавливается насосно-смесительная система.

Плюсы и минусы бойлера косвенного типа

К числу сильных сторон косвенного нагрева можно отнести следующие пункты:

• Такое оснащение не перегружает проводку в отопительный сезон, поскольку оно работает от центральной отопительной системы, а не от электросети.
• Ни теплоноситель, ни внутренняя система нагревателя не взаимодействуют с водой из водопровода. Поэтому срок службы агрегата будет более длительным.
• В основу работы такого бойлера положен процесс рециркуляции, поэтому горячая вода будет поступать в кран сразу же после его открытия.
• При условии грамотного проектирования бойлер отличается максимальной эффективностью работы при оптимальном уровне затрат.

Однако у котлов подобного типа также имеются и некоторые недостатки. К числу отрицательных характеристик таких устройств можно отнести следующие параметры:

• Бойлер косвенного нагрева перед началом монтажа требует проведения масштабных подготовительных работ. Естественно, что подобная подготовка требует существенных финансовых вложений, что отрицательно скажется на бюджете владельца помещения.
• Цена котла данного вида намного выше, чем газовых или электрических аналогов.
• Первоначальный прогрев воды длится около 1-2 часов, что может оказать негативное влияние на качество работы системы отопления.
• Поскольку такие агрегаты имеют внушительные размеры (100 литров и более), для их установки требуется отдельное помещение. В противном случае устройство не сможет полноценно работать.

Взвесив все «за» и «против» устройства, можно определиться, подходит ли такой вариант именно в вашем случае, или же следует сделать выбор в пользу аналога другого типа — накопительного или проточного водонагревателя.

Выбор по техническим характеристикам

Технические характеристики являются главенствующими при выборе котла косвенного нагрева. Так, выбирая такой агрегат, обязательно обращайте внимание на следующие моменты:

• Объем. Данное свойство является наиболее значимой. Ведь основной задачей устройства является обеспечение объекта достаточным количеством горячей воды. Поэтому перед покупкой следует примерно «прикинуть», сколько воды потребуется для обеспечения комфортного быта домочадцев. Согласно средним показателям, ежедневно на мытье посуды человек тратит 15-25 л, на принятие душа — 50-100 л, ванны — 150-200 л, а на элементарные гигиенические процедуры — 5-15 литров. В среднем, один член семьи в сутки потребляет от 80 до 100 л горячей воды. В любом случае чем больше объем оснащения, тем выше будет его цена.
• Мощность. Это еще один важный параметр, который не следует упускать из виду в момент поиска устройства. Работа устройства не должна сказываться на интенсивности и качестве работы отопительной системы. Расход тепловой энергии через теплообменник агрегата не должен превышать 50% от общего расхода энергии, вырабатываемой бойлером.

Перечисленные параметры также будут важными при выборе подходящей модели бойлера к котлу. Вовремя приняв во внимание требуемые лимиты мощности и объема, можно избежать перегрузок и ухудшения работы отопительного оборудования, с которым будет совмещен косвенный котел.

Что необходимо учитывать при выборе модели

Выбирая модель для обеспечения горячей водой определенного объекта, обязательно принимайте во внимание не только внешний вид, но и некоторые другие характеристики, от которых будет зависеть долговечность работы оснащения.

• Выбирайте модели с латунным змеевиком. Змеевик из латуни чистить очень легко. При этом такая составляющая будет нагревать воду намного быстрее, чем стальной аналог.
• Обращайте внимание на антикоррозийную защиту емкости для нагрева воды. В дешевых моделях роль защитного слоя выполняет стеклокерамический или эмалированный слой. В более дорогих роль защиты выполняет нержавейка.
• Избегайте дешевых моделей с поролоновой изоляцией. Лучше приобрести дорогостоящие аналоги, в которых в качестве изоляционного слоя используется пенополиуретан или минеральная вата.

Как работает бойлер косвенного нагрева летом?

После завершения отопительного сезона использовать главный котел только для подачи горячей воды становится невыгодно.

Поэтому в летний период для обеспечения объекта горячей водой применяют оборудованный ТЭНом котел косвенного нагрева. В итоге, в летнее время бойлер косвенного нагрева работает за счет ТЭНа, а не от системы отопления.

Особенности установки и использования

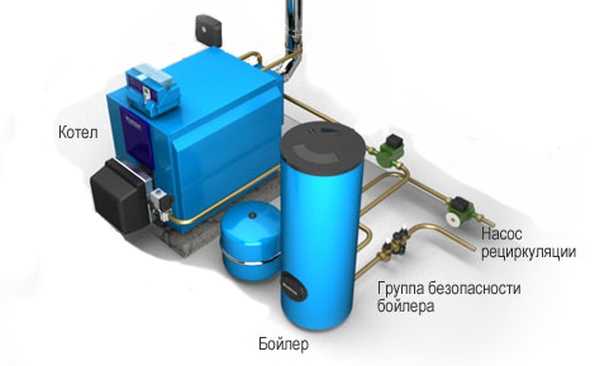

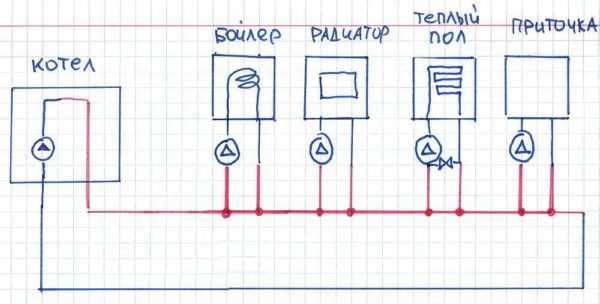

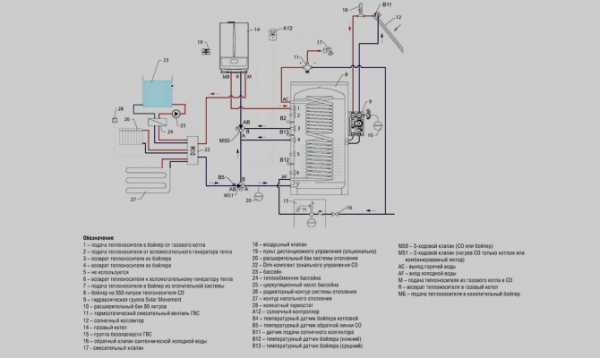

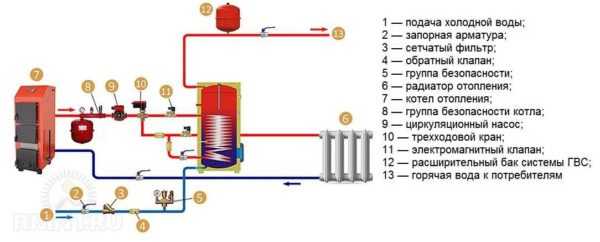

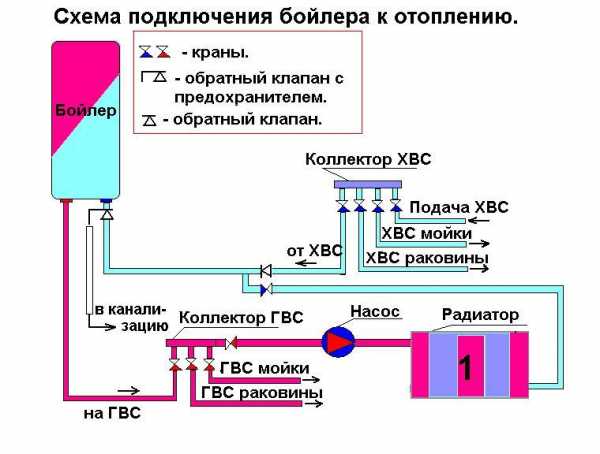

Бойлер косвенного нагрева может быть подключен по электрической или гидравлической системе. Наиболее выгодным является гидравлическая схема (или схема подключения на двух насосах, когда один из насосов применяют для обогрева жилого пространства, а второй — для косвенного прогрева котла).

При условии использования электросхемы используют систему реле, позволяющую быстро переключать режимы.

vodonagrevatel-boyler.ru

12 лучших бойлеров косвенного нагрева

Обновлено: 16.09.2018 15:03:29

Эксперт: Давид Либерман

Среди большого разнообразия водонагревателей, особый интерес покупатели проявляют к бойлерам косвенного нагрева. Внешне эти модели не отличаются от обычных накопительных приборов. Чаще всего производители останавливаются на прямоугольной или цилиндрической форме корпуса. У косвенных бойлеров есть свои плюсы и минусы. Эксперты рекомендуют обратить внимание на несколько технических параметров.

Как выбрать бойлер косвенного нагрева

1. Мощность нагревателя подбирается с учетом объема бака и желаемой скорости нагрева воды. При изучении документов на бойлер необходимо учитывать полезную мощность прибора.
2. Вместительность резервуара для нагрева воды зависит от количества пользователей. Чтобы принять душ на даче парочке заядлых садоводов и огородников, достаточно 100-литрового накопителя. Если семья большая, есть маленькие дети, то стоит отдать предпочтение более вместительным бойлерам (200-300 л). Но при этом мощность теплообменника должна быть больше, чтобы нагрев воды не затянулся надолго.
3. Скорость нагрева зависит еще и от площади теплообменника. Чтобы найти оптимальное сочетание, можно отталкиваться от следующего соотношения. Скорость нагрева воды объемом 120 л при площади змеевика 1 кв. м составит около 30 минут.
4. Надежность и долговечность бойлера во многом определяется качеством изготовления бака. Дольше всего прослужит резервуар из нержавейки, но цена таких моделей высока. Баки из обычной стали производители покрывают эмалью или стеклокерамикой. Дополнительно противостоять коррозии помогают магниевые аноды, они также защищают внутреннюю полость от образования накипи.
5. Поддерживать температуру воды в заданном интервале помогает теплоизоляция. Бюджетные бойлеры имеют поролоновую прослойку, более современные изделия оснащаются пенополиуретановым утеплителем.
6. Функциональность. Минимизировать вмешательство человека в работу бойлера помогают различные опции. Это защита от перегрева, предохранительный клапан, термостаты и термометры.
7. Количество точек водозабора. С помощью бойлера можно провести горячую воду в несколько помещений. Для этого необходимо выбрать водонагреватель с несколькими точками водоразбора.

В нашем рейтинге участвует 12 лучших бойлеров косвенного нагрева. Одним моделям удалось попасть за счет отзывов пользователей, другие получили высокие оценки от экспертов.

Что лучше бойлер косвенного нагрева или газовый бойлер

Тип бойлера	Достоинства	Недостатки
Газовый	+ высокая мощность + быстрый нагрев воды + простая настройка и регулировка + несколько точек водоразбора	— неудобство розжига — расходы на газ — высокая цена
Косвенный	+ эффективная теплоизоляция + можно подключать к разным источникам энергии + высокая производительность + нет дополнительных затрат	— производительность зависит от температуры теплоносителя — большие габариты и вес — привязанность к источнику энергии

Рейтинг лучших бойлеров косвенного нагрева

Лучшие бойлеры косвенного нагрева объемом 100 л

Косвенные бойлеры с небольшим баком (100 л) пользуются спросом у одиноких жильцов или у семей, состоящих из 2 человек. Приборы такого типа устанавливаются в квартирах или на дачах. Эксперты отобрали несколько моделей.

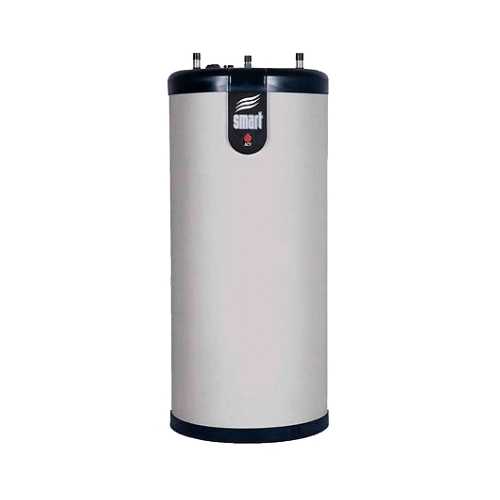

ACV Smart 100

Рейтинг: 4.9

Самым современным по конструкции бойлером косвенного нагрева является бельгийская разработка ACV Smart 100. Водонагреватель представляет собой теплообменник, где используются две емкости из нержавейки. Система «бак в баке» отличается тем, что теплоноситель обогревает содержимое малого бака по всей площади. Такой подход позволяет за одно и то же время нагреть вдвое больше воды, чем традиционным способом с применением змеевика. Максимальная температура ограничивается 90ºС.

Эксперты отдали первое место в рейтинге модели за качественную теплоизоляцию. Производитель использовал пенополиуретан толщиной 50 мм, который славится низким коэффициентом теплопроводности. Также лестно отзываются специалисты о волнистой поверхности бака, благодаря чему происходит самоочистка от накипи.

Достоинства

• современная конструкция;
• эффективная теплоизоляция;
• самоочистка от накипи;
• быстрый нагрев воды;

Electrolux CWH 100.1 Elitec

Рейтинг: 4.8

Нагреть воду до 100ºС позволяет бойлер косвенного нагрева Electrolux CWH 100.1 Elitec. В этом компоненте он превосходит своих конкурентов. Производительность этого небольшого водонагревателя составляет 390 л/ч. И теплообменник, и стальной резервуар покрыты двойным слоем стеклоэмали. Чтобы продлить срок службы бойлера, внутри установлен большой магниевый анод. Позаботился производитель и о теплоизоляции, вода долго остается горячей благодаря применению утеплителя толщиной 75 мм. Дополнительно можно устанавливать ТЭН, что бывает актуально в летнее время.

Хоть прибор несколько уступает победителю в инновационности и эффективности, зато он доступен по цене, а гарантийный срок службы составляет 10 лет.

Достоинства

• высокая производительность;
• надежное защитное покрытие;
• эффективная теплоизоляция;
• несколько точек водозабора;

Недостатки

• малая площадь теплообменника;
• большой вес (55 кг).

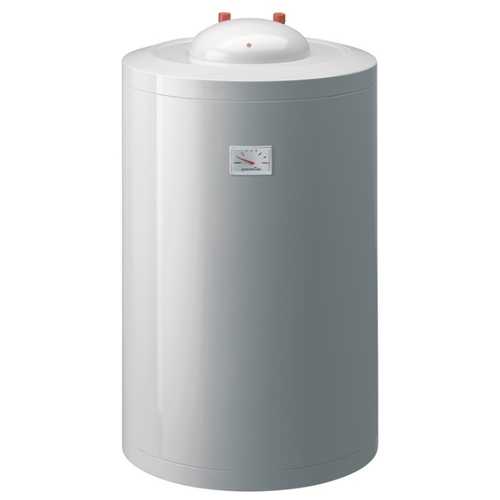

Gorenje GV 100

Рейтинг: 4.7

По самой доступной цене реализуется на отечественном рынке бойлер Gorenje GV 100. Качество нагревателя достаточно высокое. Роль источника тепла играет трубчатый носитель, что позволяет подключать бойлер к разным тепломагистралям (даже к центральному отоплению). Вода может нагреваться до отметки 85ºС, производитель предусмотрел несколько точек водоразбора. Модель имеет все основные опции, это термометр, индикация включения и нагрева, защита от перегрева, предохранительный и обратный клапан. Теплообменник сделан из нержавейки, а стальная емкость покрыта эмалью. Дополнительную антикоррозионную защиту резервуару обеспечивает магниевый анод. Пользователи не предъявляют претензий к качеству изготовления, а вот поиск запчастей и монтажных элементов становится серьезной проблемой.

Достоинства

• универсальность подключения;
• низкая цена;
• богатое функциональное наполнение;

Недостатки

• дефицит запчастей и комплектующих.

Что лучше бойлер косвенного нагрева или двухконтурный котел

ТИП НАГРЕВАТЕЛЯ	ДОСТОИНСТВА	НЕДОСТАТКИ
БОЙЛЕР КОСВЕННОГО НАГРЕВА	+ БОЛЬШОЙ ОБЪЕМ + КАЧЕСТВЕННАЯ ТЕПЛОИЗОЛЯЦИЯ + МИНИМАЛЬНОЕ ОБРАЗОВАНИЕ НАКИПИ	— ВЫСОКАЯ ЦЕНА — БОЛЬШИЕ ГАБАРИТНЫЕ РАЗМЕРЫ
ДВУХКОНТУРНЫЙ КОТЕЛ	+ ДОСТУПНАЯ ЦЕНА + ВЫСОКАЯ НАДЕЖНОСТЬ + ПРОСТОТА ЭКСПЛУАТАЦИИ	— НИЗКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ — ОБРАЗУЕТСЯ МНОГО НАКИПИ

Лучшие бойлеры косвенного нагрева объемом 150 л

Обеспечить горячей водой жильцов квартир или домов в количестве 2-3 человека могут бойлеры с накопительным баком 150 л. Они обладают доступной ценой и компактными размерами. Вот несколько удачных водонагревателей.

Vaillant uniSTOR VIH R 150/6 B (BR)

Рейтинг: 4.9

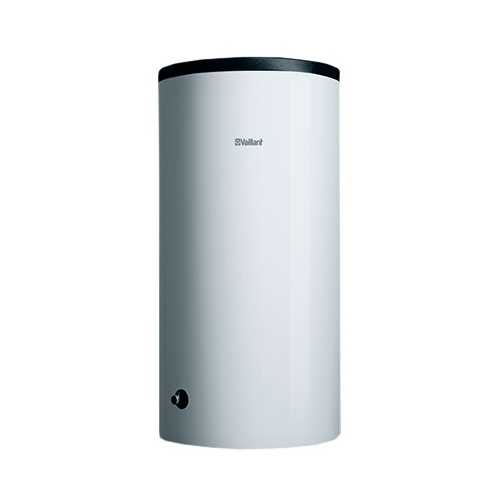

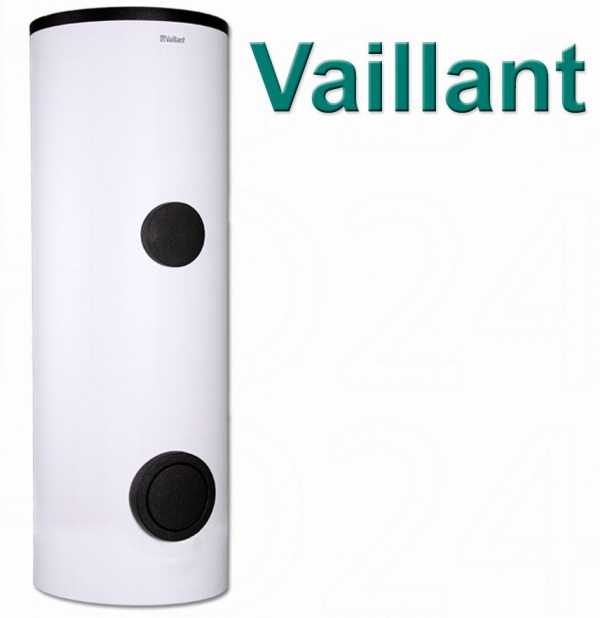

Бойлер косвенного нагрева Vaillant uniSTOR VIH R 150/6 B обладает стильным внешним видом. Он может устанавливаться в любых помещениях, производитель предусмотрел вертикальный монтаж с верхней обвязкой. Аппарат позволяет нагревать воду до 85ºС, а давление на входе может достигать 10 атм. Мощный теплообменник (25,5 кВт) быстро нагревает содержимое бака, а эффективная теплоизоляция долго сохраняет воду горячей. Резервуар сделан из обычной стали, которая покрыта слоем эмали. Магнитный анод становится дополнительным способом защиты бака от коррозии.

Бойлер признан победителем рейтинга еще и за хорошее оснащение. Прибор имеет термометр, вентиль для слива и обратный клапан. Подключать бойлер можно к газовым котлам или центральной отопительной магистрали.

Достоинства

• стильный дизайн;
• магнитный анод;
• быстрый нагрев;
• высокая температура воды;

Недостатки

• большой вес (79 кг).

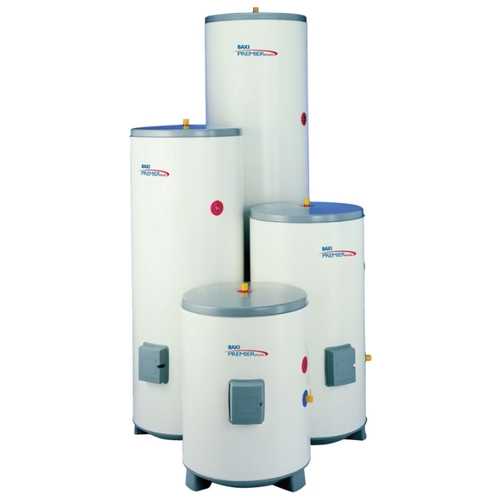

Baxi Premier Plus 150

Рейтинг: 4.8

Одним из наиболее популярных бойлеров косвенного нагрева является итальянская модель Baxi Premier Plus 150. Отменное качество изделия признают специалисты в разных странах. Накопительная емкость сделана из нержавеющей стали, которая отличается повышенной стойкостью к коррозии. Свести потери тепла к минимуму позволяет эффективная изоляция из вспененного полиуретана. С быстрым и равномерным нагревом воды справится трубчатый змеевик.

Высокая прочность и надежность бойлера прекрасно сочетается с легкостью (31 кг), поэтому пользователь может выбирать между настенным или напольным монтажом.

Модель занимает вторую строку рейтинга, до победителя итальянский бойлер не дотягивает по максимальной температуре (65ºС). Да и цена изделия выше, чем у конкурентов.

Достоинства

• высокая эффективность;
• эффективная теплоизоляция;
• легкость и компактность;
• качественная сборка;

Недостатки

• высокая цена;
• непонятная инструкция по монтажу.

Hajdu AQ IND150SC

Рейтинг: 4.7

Напольный нагреватель Hajdu AQ IND150SC привлекает внимание потенциальных покупателей доступной ценой. Модель способна обслуживать горячей водой несколько точек. Производитель предусмотрел возможность установки электронагревателя мощностью 2 или 3 кВт. Внутренняя поверхность бака покрыта стеклоэмалью, которая надолго защищает сталь от коррозии. Теплообменник создан из обычной стали с применением защитной эмали. Теплоизоляция из пенополиуретана в сочетании с полимерным лакокрасочным слоем на наружной поверхности позволяют длительное время оставаться воде горячей.

Эксперты отдали модели третье место рейтинга за ограничение нагрева воды до 65ºС и небольшую площадь теплообменника (0,81 кв. м).

Достоинства

• доступная цена;
• надежная теплоизоляция;
• хорошая комплектация;

Недостатки

• отмечаются течи змеевика;
• сложности с сервисным обслуживанием.

Лучшие бойлеры косвенного нагрева объемом 200 л

Полноценным семьям из 3-4 человек требуется достаточно много горячей воды, особенно в летнее время. Обеспечить бесперебойное снабжение способны бойлеры косвенного нагрева объемом 200 л. Специалисты выбрали следующие модели.

Viessmann Vitocell-V 100 CVA-200

Рейтинг: 4.9

Надежным нагревательным прибором называют пользователи бойлер Viessmann Vitocell-V 100 CVA-200. Его работа отличается стабильностью, агрегат прост в эксплуатации, срок службы превышает десять лет. Мощный теплообменник (36 кВт) с площадью 1 кв. м быстро нагревает воду до 95ºС. Защиту стального бака обеспечивает эмалированное покрытие, дополнительно установлен магниевый анод, который питается от стороннего источника энергии. Производитель эффективно изолировал резервуар от внешнего мира с помощью экологичного утеплителя.

Бойлер заслуженно становится победителем рейтинга за оптимальное сочетание цены и качества. Пользователи довольны надежностью и равномерным нагревом воды.

Достоинства

• быстрый нагрев воды;
• длительный срок службы;
• высокая температура нагрева;
• надежная защита от коррозии;

Недостатки

• не обнаружены.

Ariston BC2S CD2 200

Рейтинг: 4.8

Чтобы ускорить процесс нагрева воды объемом 200 л до температуры 90ºС, бойлер Ariston BC2S CD2 200 оснастили двумя теплообменниками. Благодаря такому конструктивному решению удалось довести площадь теплообменника до 1,8 кв. м. Нагреватель может подключаться к газовым котлам и солнечным коллекторам. Производитель применил комплексную защиту, внутренняя поверхность стального бака покрыта слоем мелкодисперсной эмали. Бороться с коррозией помогает магниевый анод. Снизить теплопотери позволяет прослойка пенополиуретана. Термостат предотвращает перегрев воды, в приборе имеется предохранительный сливной клапан. При отсутствии в баке воды предусмотрена защита от включения нагрева.

Эксперты поставили бойлер на вторую позицию рейтинга за большой вес (111 кг).

Достоинства

• два теплообменника;
• высокая производительность;
• наличие защитных опций;
• долговечное антикоррозионное покрытие;

Hajdu AQ IND200SC

Рейтинг: 4.7

Бойлер косвенного нагрева Hajdu AQ IND200SC понравился специалистам доступной ценой и стильным дизайном. Модель способна нагреть воду до отметки 65ºС при максимальном давлении воды 6 атм. Эксперты отмечают хорошую мощность (32 кВт) и большую площадь теплообменника (1,06 кв. м). Для защиты внутренней поверхности бака применено покрытие из стеклокерамики, а змеевик сделан из эмалированной трубы. Магниевый анод помогает бороться с коррозией. Производитель предусмотрел возможность установки электрического нагревателя мощностью 2 или 3 кВт.

Пользователи отмечают легкость (69 кг) и компактность модели, приятный внешний вид и быстрый нагрев воды. Только к качеству сборки есть некоторые нарекания.

Достоинства

• доступная цена;
• стильный дизайн;
• быстрый нагрев воды;

Недостатки

• вываливается датчик температуры;
• течи по прокладкам.

Лучшие бойлеры косвенного нагрева объемом 300 л

Косвенные бойлеры с резервуаром 300 л требуются многодетным семьям или работникам небольших фирм и мастерских. Большой объем воды быстро нагреть могут только мощные приборы. Несколько интересных моделей представлены в нашем обзоре.

ACV Smart Multi-Energy 300

Рейтинг: 4.9

Еще один бойлер с прогрессивной системой «бак в баке» становится победителем в нашем рейтинге. Это модель ACV Smart Multi-Energy 300, которая представляет собой напольный вариант водонагревателя. Прибор создан для обеспечения горячей водой коттеджей, офисов и производственных цехов. Грамотно созданная конструкция позволяет подключать бойлер к отопительным системам жилых и промышленных объектов. Тепловая мощность составляет 32 кВт, однако при этом накопительный аппарат отличается экономичностью. Это объясняется отличной теплоизоляцией, за 8 ч температура воды падает всего на 3ºС.

Высоко оценили эксперты применение нержавейки для изготовления баков и комплектующих, что делает бойлер исключительно надежным и долговечным. К тому же он еще и самый легкий (99 кг).

Достоинства

• высокая мощность;
• надежность и долговечность;
• несколько точек водоразбора;
• качественное изготовление;

Buderus Logalux SU300

Рейтинг: 4.8

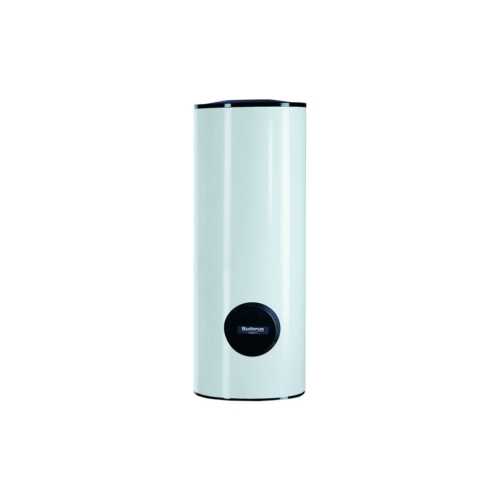

Высокую мощность бойлеру косвенного нагрева Buderus Logalux SU300 обеспечивает гладкотрубный теплообменник. Он способен быстро нагреть воду до отметки 95ºС. Производитель предпочел сделать накопительный резервуар из обычной стали, для защиты от коррозии использовалась термоглазурь в сочетании с магниевым анодом. Сохранять высокую температуру воды помогает теплоизоляция из толстого пенополиуретана (50 мм), который не содержит опасных фтор- и хлоруглеводородов.

Модель расположилась на второй позиции не только из-за стального бака, большой вес (145 кг) также внес свою отрицательную лепту. Неудивительно, что установка бака предусмотрена только напольная, а быстро выровнять бойлер помогают регулируемые опоры. Пользователям модель нравится за оптимальное сочетание цены и качества.

Достоинства

• качественная сборка;
• эффективная теплоизоляция;
• мощный теплообменник;

Hajdu STA300C

Рейтинг: 4.7

У бойлера косвенного нагрева Hajdu STA300C есть несколько достоинств, которые помогли ему подняться на третью ступень рейтинга. Во-первых, модель реализуется на отечественном рынке по доступной цене. Во-вторых, подключить нагреватель можно к разным источникам энергии, начиная с газового котла и заканчивая солнечным коллектором. Производитель использует классическую схему защиту стального бака от коррозии (стеклокерамика + магниевый анод). Эффективность нагрева достигается мощным теплообменником (45 кВт) с рециркуляционным патрубком. Предусмотрена возможность установки дополнительного ТЭНа.

Бойлер не идеален в качестве сборки, что не позволило ему подняться выше в рейтинге. Пользователи отмечают ряд мелких недоработок, которые приходится самостоятельно устранять.

Достоинства

• подключается к разным источникам энергии;
• доступная цена;
• допускается установка дополнительного ТЭНа;

Недостатки

• хромает качество сборки.

---

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

expertology.ru

Что такое бойлер косвенного нагрева и зачем он нужен?

Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Что такое бойлер косвенного нагрева и зачем он нужен?

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

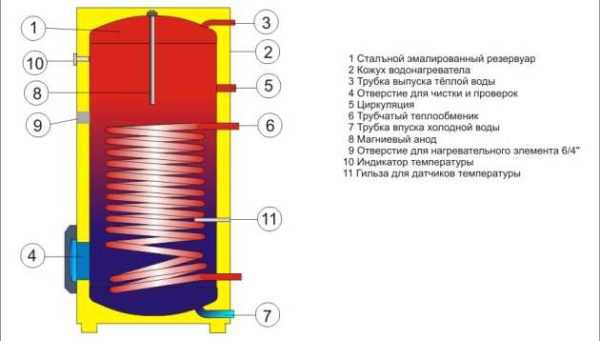

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

• корпус бойлера;
• утеплитель;
• бак, выполненный из нержавеющей стали;
• термометр;
• теплообменник;
• магниевый анод.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Принцип работы устройства

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Достоинства и недостатки системы

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

1. Способность нагревать воду в больших количествах.
2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

• умывание – 6-16 л;
• мытье посуды – 20-25 л;
• душ – 60-85 л;
• принятие ванны – 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

www.pea.ru

Как выбрать водонагреватель косвенного нагрева

При возведении жилого строения монтируются различные инженерные коммуникации, необходимые для создания комфортных условий. Их конструктивное исполнение, функциональные особенности зависят во многом от материальных возможностей и предпочтений хозяев. Но среди разнообразия подобных систем есть такие, которые обустраиваются в обязательном порядке.

Одна из них – водоснабжение. Понятно, что для бытовых нужд требуется вода не только холодная, но и горячая. При невозможности подключения к центральной магистрали пользователи устанавливают автономные агрегаты. Одним из видов таких приборов, обеспечивающих ГВС, являются бойлеры. По принципу действия они подразделяются на водонагреватели прямого и косвенного нагрева. Вот на последних и остановимся.

Из самого названия понятно, что в конструкции нагревательный «элемент» не предусмотрен. Подогрев воды, находящейся в емкости, осуществляется посредством теплообмена. Он происходит между ней и жидкостью, температура которой уже была повышена каким-либо генератором тепла. Она циркулирует по внутреннему контуру бойлера, отдавая тепловую энергию воде, находящейся в баке, обеспечивая тем самым ее подогрев.

Достоинства бойлера косвенного нагрева

Это хорошая альтернатива отопительным котлам с 2 контурами. Причем по некоторым показателям бойлеры с косвенным нагревом в совокупности с одноконтурным генератором тепла даже удобнее.

Если разбор горячей воды производится сразу из нескольких кранов (например, на кухне и в ванной), то давление в системе начинает понижаться. Это приводит к «скачкам» температуры и изменениям режима работы котла, что не лучшим образом сказывается на его долговечности. А бойлер обеспечивает несколько точек одновременного разбора воды при ее неизменной температуре.

Возможность бесперебойного обеспечения ГВС в любое время суток, без частого включения котла (в летний период), так как по сути бойлер – не что иное, как термос больших размеров. Такой аппарат особенно удобен, если есть проблемы в энергоснабжении, перебои с подачей холодной воды.

Подключение системы рециркуляции создает дополнительные удобства в применении.

В некоторых случаях такой вариант ГВС более экономичен. В сельских районах редко где есть централизованное горячее водоснабжение. С газификацией положение не намного лучше. А учитывая тарифы на электроэнергию, использование электрических водонагревателей – дело более дорогостоящее. Котлы на твердых видах топлива постоянно разжигать летом (для ГВС) смысла нет, периодически включать электрические – накладно.

 Недостатки

Подключая бойлер косвенного нагрева к системе отопления, нужно понимать, что он будет обеспечивать ГВС только в отопительный сезон. Следовательно, в другое время года придется периодически включать котел. Использование других источников тепловой энергии связано с определенными трудностями и затратами. Например, установка теплового насоса, солнечного коллектора. Но в некоторых случаях смена источника горячей воды на «подачу» довольно удобна.

Инерционность прибора. Для бойлеров с большой вместимостью воды потребуется значительное время для ее нагрева.

По размерам он превосходит проточные водонагреватели (газовые колонки), поэтому для установки требуется больше свободного пространства.

 Основные характеристики

• Вместимость емкости.
• Способ монтажа и положение – на пол или стену; вертикальная установка или горизонтальная.
• Максимальные значения параметров: температуры нагрева, давления в «нитке» подачи и контуре ГВС.
• Мощность (теплообменника).
• Время подогрева воды до максимальной температуры.
• Наличие элементов защиты (термостат, предохранительный клапан).
• Габариты.

В зависимости от Производителя и конкретной модели могут быть и другие характерные особенности, о некоторых из которых рассказано ниже.

Что учесть при покупке

Целесообразность приобретения. Бойлер косвенного нагрева подходит, если расход горячей воды в доме довольно значительный – от 1,5 л/мин. Это происходит, как правило, если в семье 4 и более человек. Кроме того, нет смысла его подключать к электрическому отопительному котлу, так как потребление им электроэнергии в общем вырастет значительно, учитывая время нагрева емкости.

 Какой по объему прибор подойдет для присоединения к установленному в доме котлу? Это во многом зависит от его мощности. «Потянет» ли он одновременно и систему отопления, и бойлер в случае его включения на нагрев?

Нужно обратить внимание на конструктивное исполнение бойлера. Если внутренний контур выполнен в виде змеевика, то как последний закреплен? Ведь понятно, что в процессе эксплуатации на его внутренних стенках появляются отложения солей, и его следует периодически обслуживать. В приборах, продающихся по невысокой цене, эта трубка, как правило, «намертво» приварена к корпусу. Следовательно, снять ее будет невозможно. Лучше приобретать со съемным змеевиком.

Сколько их в конструкции прибора? Если 2, то это дает возможность подключения бойлера к двум независимым источникам горячей воды (например, система отопления + солнечный коллектор), что создает дополнительное удобство в эксплуатации.

Материал змеевика. Лучше, если он латунный или с покрытием из серебра.

Материал, используемый при изготовлении емкости. Существуют модели, где теплообменник состоит из 2 баков (один в другом), в пространстве между стенками которых циркулирует подающаяся в бойлер нагретая вода. Более долговечными считаются приборы, у которых бак внутренний – из нержавеющей стали.

Если он из другого материала, то из чего состоит внутренне защитное покрытие? Самое надежное делается напылением титана. Но стоимость таких изделий относительно высокая. Для более дешевых моделей используется «защита», например, из стеклофарфора. Еще дешевле, если использовалась эмаль, стекловолокно. Но срок службы таких баков небольшой – со временем защитный слой покрывается трещинами, и нужно делать замену. Кстати, а возможна ли она в данной модели?

Немаловажно, и какой материал использован в качестве теплоизоляционного слоя. Если поролон, то лучше не покупать. Качественной считается изоляция, выполненная из полиуретана.

Метод антикоррозийной защиты. Он может быть анодным или катодным. Более распространены модели с встроенными магниевыми анодами, которые меняются по мере «выработки»; это зависит от химического состава воды и интенсивности эксплуатации прибора.

Наличие других элементов защитной системы – предохранительного клапана и термостата.

Более выгодны аппараты, где вместо анодов вмонтированы приспособления, выполняющие ту же функцию. Они не меняются, но работают только при подаче промышленного напряжения. Следовательно, такие бойлеры являются отчасти энергозависимыми.

Предусмотрено ли подключение системы рециркуляции? Должен быть соответствующий патрубок.

Установлен ли ТЭН? В некоторых моделях (комбинированных) он есть, что обеспечивает автономность прибора.

Диаметр трубки змеевика. Чем она толще, тем быстрее будет происходить теплообменный процесс. В то же время понадобится большая мощность генератора тепла, так как вода на «подаче» будет быстрее остывать. Это нужно учитывать в зависимости от того, к какому источнику горячей жидкости предполагается подключить бойлер.

Место установки. Бойлеры могут монтироваться на стене или на полу.

Гарантийный срок. Наличие в месте проживания сервисных организаций, имеющих аккредитацию на ремонт аппаратов данного Производителя. Возможность приобретения комплектующих, например, анода магниевого.

masterim.guru

Бойлеры косвенного нагрева — рейтинг моделей, цены, отзывы

Горячее водоснабжение в квартире или доме является комфортным благом в современных условиях. Выбирая источник для него, многие пользователи опираются на экономность и доступность оборудования. В подобной ситуации может подойти бойлер косвенного нагрева. Данное оборудование обеспечивает поднятие температуры жидкости и удержание ее в таком положении длительное время.

Внутреннее устройство

Водонагреватель косвенного нагрева изготавливается в прямоугольной либо цилиндрической форме. Монтаж его проводится как можно ближе к обогревательному котлу. Устройство данного изделия по некоторым критериям сходно с оборудованием прямого нагрева. Базовым элементом конструкции является водяной бак. В зависимости от выбранной модели он способен вмещать от 10 до нескольких десятков литров.

Устройство водонагревателя с двумя теплообменниками

Устройство стандартного БКН

Материалом для изготовления полости для воды в бойлере служит высокопрочный термостойкий пластик или качественная нержавеющая сталь. Иногда производители изготавливают его из обычного листового железа, но при этом поверхности покрываются следующими материалами:

• стеклофарфор;
• глянцевая эмаль;
• однотонная стеклокерамика.

Данная обработка позволяет защитить сталь от агрессивного воздействия горячей воды, способной сформировать очаги коррозии.

Наружная часть в виде корпуса бывает пластиковой или металлической из тонколистового материала. Она является барьером от мехповреждений. Промежуток от корпуса до наружной стенки бачка заполнен теплоизолятором:

• поролон для обычных моделей;
• полиуретан в продвинутых образцах.

Полость бака содержит теплообменник в виде змеевика. Он изготавливается из тугоплавкой стали или из латунного сплава. Внутри него движется теплоноситель. Также в баке присутствуют другие элементы:

• термостат;
• защищающий от коррозии магниевый анод;
• предохранительный клапан от перегрева.

Магниевый элемент может быть и катодным в зависимости от модели.

Принцип работы бойлера косвенного нагрева

Для обеспечения работоспособности необходимо подключить бак со змеевиком к основному отоплению, так как работает бойлер косвенного нагрева исключительно от отъема тепла из обогревательного трубопровода. К баку подведен холодный водопровод для подпитки и выведен патрубок для отбора горячей воды в систему ГВС для потребителей.

Принцип работы БКН

Основным преимуществом, которым обладает такой нагреватель, является отсутствие необходимости к подключению данного оборудования к газовой системе или бытовой электросети. Это является существенным плюсом для экономии в сравнении с бойлером прямого нагрева, который оборудован ТЭНами или газовыми горелками.

Дополнительные плюсы конструкции косвенного нагрева состоят в таких тезисах:

• на бытовую электросеть отсутствует дополнительная нагрузка;
• небольшие эксплуатационные траты сочетаются со значительной производительностью;
• достаточная степень безопасности и длительный эксплуатационный период, обусловленный отсутствием непосредственного контакта теплоносителя с проточной водой для ГВС;
• за счет рециркуляционных процессов потребитель получает моментальный доступ к нагретой воде;
• универсальное оборудование можно подключать к разнообразным тепловым источникам.

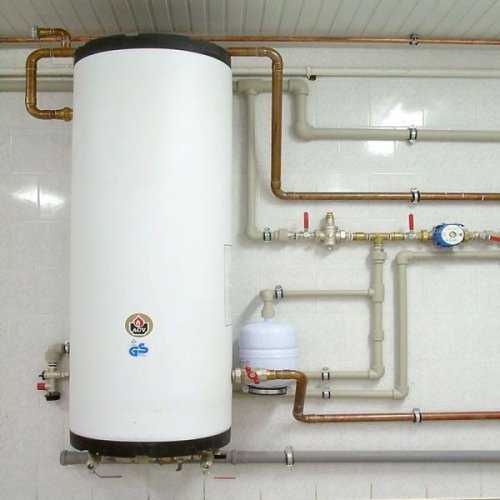

Подробная схема обвязки водонагревателя косвенного нагрева

Оборудование может работать со всеми типами нагревательных приборов, где в качестве теплоносителя используется горячая вода. Это могут быть как печи, так и твердотопливные, электро-, газовые и жидкотопливные котлы, но с обязательным выходом доя подключения стороннего водонагревателя.

Схема подключения к газовому котлу со специальным выходом для БКН

При выборе аппаратов для домашнего использования стоит учитывать некоторые отрицательные стороны, к которым относятся факты:

• ценник для оборудования косвенного нагрева выше, чем стоимость аналогов, потребляющих электричество или газ;
• недостаточно быстрый выход в рабочий режим, так как для столитровой емкости, необходимой для семьи, требуется около полутора часов для выхода на рабочие параметры;
• котел, сочетающийся с агрегатом косвенного нагрева, нуждается в большем пространстве;
• ГВС при такой схеме удастся получить в рабочем состоянии лишь в период отопительного сезона, а в другое время нужно будет запускать параллельно отопление.

ВИДЕО: Что такое БНК и чем он интересен пользователю

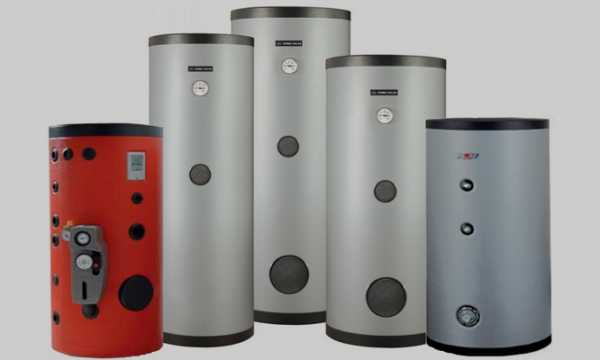

Распространенные типажи оборудования

Отдавать предпочтение той или иной модели стоит лишь при учете особенностей используемого помещения и эксплуатационных особенностей. В хозяйственных супермаркетах и интернет магазинах можно обнаружить такие разновидности модельного ряда:

• Настенный тип. Оборудование крепится к вертикальной поверхности на некотором расстоянии от пола. Небольшие габариты сочетаются с малой вместительностью основного бака. Важно обеспечить качественную основу в виде несущей стены, способной выдержать нагрузку.

Схема подключения настенного БКН

• Напольный вариант расположения бывает любых габаритов, но чаще всего такой вариант актуален в качестве профессионального оборудования, используемого в промышленных целях.

Схема подключения БКН + трехходовой клапан

• Вертикальная модель. Типаж является наиболее распространенным среди аналогов и чаще всего встречается в квартирах. С его помощью удастся сэкономить драгоценное пространство небольшой квартиры либо офиса.
• Горизонтальный тип бойлера косвенного нагрева обеспечивает высокую вместительность и может быть востребован в промышленных условиях. В случае его установки можно отказаться от дополнительных насосов.
• Модель со змеевиком представлена группой двух- либо одноконтурных экземпляров. Чаще применяют более дешевый одноконтурный вариант. Модель с двумя контурами обеспечивает одновременную возможность для работы ГВС и отопления.
• Обогреватель с рециркуляцией задает моментальную подачу горячей жидкости в краны. Наличие третьего выхода формирует рециркуляционный процесс.

Подключение рециркуляционного кольца к специальному выходу косвенника

• Разновидность бойлеров «бак в баке». Внутреннее пространство меньшего бака заполнено жидкостью для системы ГВС, а пространство между баками заливает вода из отопления. При такой системе можно добиться степени нагрева до 90°С, а агрегат окажется легче и менее габаритным.
• Накопительный тип бойлеров формирует запас нагретой жидкости, удерживая ее необходимое время в теплом состоянии.
• Универсальный нагреватель с газовым котлом либо ТЭНом. Модель способна получать позитивные параметры как от прямого, так и от косвенного способа нагрева.

Схемы и особенности подключения

Есть два основных принципа подключения бойлера косвенного нагрева:

• с приоритетом нагрева горячей воды;
• без приоритета – горячая вода нагревается продолжительное время.

В первом случае нагретый теплоноситель сперва прокачивается через теплообменник бойлера, в результате чего находящаяся в нем вода нагревается быстро. Как только датчик температуры срабатывает (клапан или термореле), горячий теплоноситель устремляется по трубам. Это удобно для домов и квартир, где не подключено горячее водоснабжение.

Приоритетная схема

В схеме подключения, где ГВС не в приоритете, на теплообменник бойлера направляется только четвертая часть объема теплоносителя, в результате чего вода все равно подогревается, но длится это долго. Подобную схему используют в банях, душевых, саунах и т.д.

Схема без приоритета

Конечно, для дома или дачи предпочтительнее приоритетная схема, поскольку в целом на отоплении дома это не сказывается, но на отопление уходит на час больше времени, чем обычно. При этом пользователь в равной степени будет обеспечен и теплом и горячей водой.

В приоритетных схемах необходимо, чтобы мощность водонагревателя соответствовала мощности котла, лучше если будет запас мощности на 30-35%.

ВИДЕО: Хитрости подключения

Лучшие производители бойлеров косвенного нагрева

Перед покупкой необходимо определиться с эксплуатационными критериями, которые удовлетворят потребности пользователей бойлеров. Важно обращать внимание на основные аспекты эксплуатации.

Объем выбирается исходя из количества пользователей. Обычно специалисты уверяют, что в среднем человеку в сутки требуется около 100 л горячей воды температурой около 45°С. Если использовать модели нагревателей с металлическими баками, обеспечивающими нагрев до 90ºС, то удвоенная производительность сократит необходимый объем. Поэтому семье из трех человек можно обойтись баком на 150 л из нержавейки или эмалированной стали.

Мощность должна быть подобрана исходя из количества одновременно пользующихся потребителей. Время нагрева зависит от объема жидкости внутри бака и материала бака. Нержавейка прогревается скорее. Качественный тепоизоляционный материал снизит потери от прогрева жидкости. Предпочтительней отдавать деньги за наличие полиуретановой или минеральноватной прослойки.

Стоит покупать хорошо защищенные изделия, в которых присутствует термостат и защитный стравливающий клапан. Такие узлы продлят срок эксплуатации изделия.

Выбор компании изготовителя зависит от установленной суммы для покупки. Востребованными торговыми марками на рынке являются такие всемирно известные бренды:

Vaillant

Выпускает модели с быстрым прогревом.

ACV

Является производителем из Бельгии, который предлагает варианты бак в баке, напольные либо настенные изделия с высокой производительностью и небольшими габаритами.

Gorenje

Обеспечивает доступный ценник при высоком качестве.

Nibe

Из Швеции занимается выпуском разных типов обогревателей, включая образцы с керамическими долговечными нагревателями.

Стоит подбирать изделия, в которых змеевик имеет большой диаметр. Однако, в такой ситуации может осуществляться чрезмерный отбор тепла от отопления.

ВИДЕО: Как и зачем монтировать БКН

www.portaltepla.ru

Какой бойлер косвенного нагрева лучше всего выбрать?

В наше время большой популярностью в организации горячего водоснабжения дома пользуется бойлер косвенного нагрева, который заслуженно считается одним из наиболее экономичных и выгодных агрегатов, обеспечивающих постоянное присутствие горячей воды в системе.

1 Особенности данных устройств

Впрочем, бойлеры косвенного нагрева с успехом используются в тех же целях и для квартир, офисных помещений, на предприятии и любом другом объекте, где без горячей воды в трубах не обойтись. Что представляет собой такой бойлер, какие бывают виды бойлера косвенного нагрева, как выбрать и установить такой агрегат в своем жилище, давайте разберемся в данной работе.

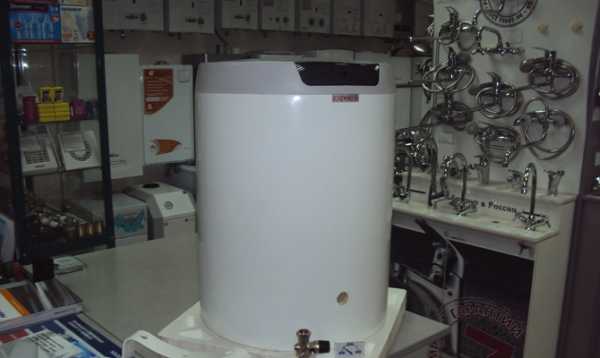

Бойлер косвенного нагрева

Рекомендуем ознакомиться

Прежде всего, следует понять: бойлер косвенного нагрева отличается от других видов нагревателей тем, что вода нагревается в нем не за счет электричества или газовой горелки, а с помощью отопительной системы. При этом источник обогрева может находиться как внутри, так и снаружи емкости, или бойлер способен сочетать в себе от двух и более нагревательных элементов. Такой комбинированный источник позволяет использовать нагревательные элементы, даже когда отопительный сезон заканчивается и в отоплении жилища больше нет необходимости.

2 Разновидности бойлеров

Как правило, комбинированный бойлер бывает напорного (или закрытого) и безнапорного (открытого) вида. И именно вид закрытого бойлера косвенного нагрева используется, если в системе присутствует не одна точка водоразбора.Объем и мощность бака бойлера рассчитываются, исходя из мощности отопительного котла, ведь в итоге показатель температуры воды зависит именно от этого параметра.

Комбинированный бойлер напорного вида

Снаружи бойлер косвенного нагрева имеет бочкообразную форму, однако новые модели производятся с применением более стандартных, прямоугольной формы корпусов. Это позволяет устанавливать их в непосредственной близости от котла, тем самым экономя место. В зависимости от способа установки различают настенные и напольные водонагреватели. Настенный бойлер, в отличие от напольного, имеет ограниченную емкость, которая не превышает 200 литров, зато напольные не имеют ограничений по емкости и используются в основном в больших загородных домах или на производстве.

Чтобы понять принцип работы бойлера косвенного нагрева, для начала давайте рассмотрим, из чего он состоит. Надо сказать, что устройство бойлера косвенного нагрева очень простое, и некоторые умельцы даже изготавливают его самостоятельно. Но на данный момент речь все же о таком варианте этого устройства, который легко приобрести в магазине.

3 Структура и конструкция

Итак, вся конструкция бойлера косвенного нагрева состоит из корпуса (металлического или пластикового), бака, устройства для измерения температуры воды, магниевого анода и теплообменника.

Производители изготавливают бак для бойлера косвенного нагрева из нержавеющей стали или меди, а иногда из той же стали, только покрытой слоем эмали. А в самом баке располагается теплообменник в форме змеевика (стальной или латунный), по которому проводится вода из системы котла отопления, нагревая тем самым воду, находящуюся в баке.

Кроме того, чтобы избежать чрезмерно высокого давления, в комплекте бойлера предусмотрен предохранительный клапан с термостатом, а от коррозии предохраняет магниевый анод, который время от времени требует замены. При этом комбинированный бойлер может быть дополнительно укомплектован ТЭНом для прогрева воды в летний период.

Собственно, исходя из перечисленного, можно уже догадаться о принципах работы бойлера косвенного нагрева. Вода из системы отопления, проходя по теплообменнику, прогревает воду, залитую в бак бойлера. Чтобы она циркулировала непрерывно, предусмотрен автоматический насос, а уменьшить потерю тепла в водном баке помогает слой теплоизоляции.

Принцип работы водонагревателя косвенного нагрева

Как и всякий агрегат, бойлер косвенного нагрева имеет свои достоинства и недостатки. И для того чтобы выбрать подходящую именно для вашего случая модель, желательно четко понимать, на какие параметры ориентироваться при покупке такого нагревателя. Одним из наиболее важных параметров является объем бойлера, который подбирается, исходя из количества людей, пользующихся горячей водой, их ритм жизни и привычки. В среднем принято считать, что на одного человека приходится потребление от 80 до 100 литров воды. Это довольно приблизительные подсчеты, опирающиеся на средние показатели для одного человека:

• от 15 до 25 литров в день для мытья посуды;
• от 5 до 15 литров на личную гигиену;
• от 50 до 100 литров на принятие душа;
• от 150 до 200 литров на принятие ванны.

Конечно, у каждого человека эти показатели могут отличаться в ту или иную сторону, в зависимости от индивидуальных особенностей и привычек.

Поэтому в линейке нагревателей можно найти агрегаты с общим объемом от 200 до 1500 литров.
Впрочем, не следует делать выбор в пользу максимального объема, так как это не всегда экономически оправданно: кроме того, что такой нагреватель будет достаточно дорогостоящим, он потребует немало ресурсов для своей работы.

Лучше всего, если в устройстве бойлера будет предусмотрена возможность вынимать теплообменник для периодической чистки.

4 Преимущества использования такого нагревателя

Во-первых, во время работы бойлер косвенного нагрева не использует электричество (по крайней мере, в отопительный сезон), а потому проводка и электросеть не испытывают значительной перегрузки.
Во-вторых, его производительность позволяет подавать горячую воду одновременно к нескольким водоразборным точкам, а это означает, что сразу несколько человек в доме может пользоваться горячей водой без того, чтобы договариваться об очередности ее использования (как это бывает с проточными нагревателями). Вместе с тем не требуется заботиться об устройстве дополнительного дымохода, если используется твердотопливный источник энергии.

Более того, для прогрева воды может использоваться любой источник энергии, установленный в здании, даже солнечные батареи. К тому же при наличии аккумулирующей емкости в объеме 1000 литров бойлер косвенного нагрева может обеспечить подачу воды не на 150 литров теплой воды, а на все 1000 литров емкости.
В-третьих, к дополнительным преимуществам нагревателя можно отнести отсутствие контакта его с проточными водами, что благоприятно отражается на сроке службы агрегата, и подачу нагретой воды практически сразу же, при открытии соответствующего крана, без необходимости спускать холодную воду или ожидать ее нагрева.

Нагрев воды бойлером

Однако нельзя сказать, что бойлер косвенного нагрева не имеет и отрицательных сторон. Прежде всего, минусом этого нагревателя является его значительно более высокая цена по сравнению с газовыми или же электрическими типами аналогичных устройств.

Да и начальный прогрев воды после запуска нагревателя занимает от 60 до 120 минут, и в это время качество отопления может снижаться.

Самым же значительным недостатком нагревателя, пожалуй, является его большой размер.

Так, если его объем составляет более 100 литров, то понадобится выделить отдельное помещение для размещения столь большого агрегата.

5 Как установить бойлер косвенного нагрева?

Прежде чем приниматься за монтаж бойлера, необходимо убедиться, что вы правильно выбрали место установки нагревателя. Оно должно располагаться как можно ближе к отопительному котлу или в непосредственной близости от выхода центрального водоснабжения.

Подача воды в бойлере происходит к двум контурам: нагревательному и водопроводному. Подключая агрегат к водопроводной системе, важно проследить, чтобы подача холодной воды поступала книзу бака, а выход для нагретой воды располагался в его высшей точке. Вместе с тем подключать контур нагрева потребуется так, чтобы направление движения теплоносителя проходило от верхней точки к нижней (горячая вода из отопительной системы должна подаваться к верхнему патрубку, а остывшая — выходить в нижний). Расположение точки рециркуляции находится в середине бойлерной емкости. Соблюдая вышеуказанные правила при подключении, можно рассчитывать, что бойлер будет работать с максимальным КПД.

Что касается схем подключения, то в основном используют три основные схемы. Самой популярной схемой является подключение через трехходовой клапан. Этим клапаном управляют сигналы термостата, которые при охлаждении воды до нижнего показателя перенаправляют поток теплоносителя в контур нагрева. Как только температура воды достигает необходимой величины, термостат снова переключает клапан в начальное положение, возвращая поток в отопительные радиаторы.

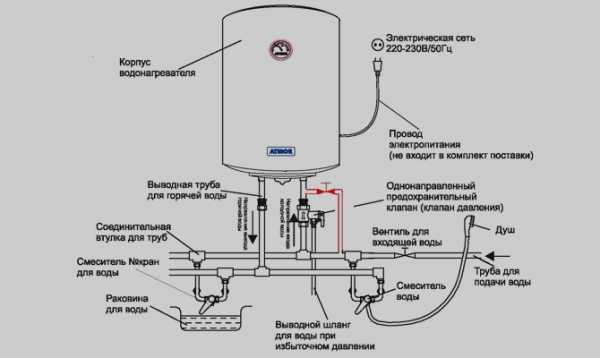

Схема подключения водонагревателя

Такое подключение чаще всего используется при большом расходе горячей воды. Но следует внимательно отнестись к настройке термостата, чтобы выставленное значение температуры бойлера было меньше, чем в отопительной системе. Иначе котел будет зациклен на обогреве воды в бойлере, не возвращаясь к отопительной системе.

Следующая по популярности схема предполагает использование циркуляционных насосов и носит название двухнасосной схемы подключения. В этом варианте подключение линии нагрева бойлера и отопительной линии происходит параллельно, и к каждой из линий подсоединяется отдельный циркуляционный насос. При этом переключают режим работы насосов те же сигналы термодатчика водонагревателя.

Так же, как и в предыдущей схеме, в двухнасосной предполагается кратковременное отключение отопительной линии при работе контура ГВС, но, как правило, за короткий промежуток не происходит значительное снижение температуры в помещении. Впрочем, избежать такой ситуации можно, подключив два котла вместо одного, при этом функция второго будет сосредоточена на переключении режимов.

И последняя из широко распространенных схем подключения — схема, предполагающая использование гидроколлектора, или, как его еще называют, «гидравлической стрелки». Такая схема должна проектироваться и устанавливаться только опытными специалистами, поскольку в данном случае предполагается использование сразу нескольких отопительных систем: радиаторов, теплого пола, контура нагрева самого бойлера и т.п. Именно для уравновешивания потоков в разных контурах и используется гидравлический распределитель, включающий в себя сочетание упомянутой гидравлической стрелки и коллектора.

Таким образом, выбирая бойлер косвенного нагрева, следует обращать внимание сразу на несколько параметров. Ведь учитывать приходится не только производителя и цену, но и предусмотренный объем воды, наличие встроенного электронагревателя (для летнего использования бойлера) и множество других нюансов. Лучше всего получить грамотную консультацию у продавца, а также тщательно просмотреть паспорта и сопровождающую техническую документацию. Ведь при правильном подходе этот агрегат будет служить вам не один десяток лет.

vantazer.ru

принцип работы, устройство, особенности, виды, популярные модели, подключение своими руками, возможные ошибки

Бойлеры косвенного нагрева – это водонагреватели, позволяющие обеспечивать бесперебойную подачу горячей воды в системе частного домовладения. Такой нагреватель воды является очень хорошей альтернативой отопительных двухконтурных котлов.

Зачем нужен бойлер косвенного нагрева

Бойлеры косвенного нагрева должны приобретаться в комплекте с одноконтурными котлами — значит, такой вариант оборудования занимает больше места и стоимость его выше, чем цены стандартного двухконтурного котла. Тем не менее, важным преимуществом является возможность бесперебойной подачи значительного количества горячей воды с неизменными температурными показателями.

Любой способ нагрева проточной воды практически любыми системами сопровождаетсянедостаточной производительностью и непостоянством температуры подаваемой воды. В этом случае будет нужен грамотно разработанный график водопотребления. Принцип работы бойлеров косвенного нагрева несколько иной, что позволяет задействовать одновременно несколько точек использования горячей воды.

Принцип работы и устройство водонагревателей косвенного нагрева

С технической точки зрения, любые водонагреватели косвенного нагрева являются стандартными теплообменниками, способными аккумулировать определенное количество воды с заданными температурными показателями. Горячая вода может подаваться сразу через несколько точек водопотребления. Простейший агрегат такого типа является утепленной емкостью и имеет змеевик, а также четыре входа-выхода:

• на подачу горячего теплового носителя;
• на возврат теплового носителя;
• на подачу холодного водоснабжения;
• на выдачу горячей воды.

Автоматизация работы, а также предупреждение аварийности и повышение уровня долговечности осуществляется при помощи дополнительных элементов:

• температурный датчик на воду;
• циркуляционный насос;
• предохранительный клапан;
• обратный клапан;
• запорная арматура;
• катодная защита от коррозийных изменений.

Нагревательное оборудование подключается параллельно разводке на отопление. Результатом подключения к собственному контуру является обеспечение достаточного расхода теплоносителя. Соблюдение схемы подключения снижает температурный разброс в системе отопления при включении бойлера.

Для чего и как монтировать бойлер косвенного назначения (видео)

Виды бойлеров косвенного нагрева

Различия в принципе работы любых моделей косвенных бойлеров практически отсутствуют. Такой тип водонагревательного оборудования в основном имеет отличие по месту крепления:

• агрегаты для напольного расположения;
• настенные агрегаты.

Комплекция бойлерного оборудования также позволяет классифицировать водонагревательное оборудование на следующие виды:

• агрегаты, имеющие спиральный теплообменник в нижней части;
• водонагревательные устройства, имеющие пару теплообменников.

Чтобы приобрести качественный водонагреватель нужно определиться с конфигурацией, а также ознакомиться с основными отличиями. Самым популярным и хорошо зарекомендовавшим себя оборудованием этого типа являются следующие модели:

• Drazice OKC 160-NTR. Обладает невосприимчивостью к качественным характеристикам теплового носителя, и изготовлен из высококачественного материала, не склонного к коррозийным изменениям. Не предназначен для работы при давлении выше шести атмосфер;
• Gorenje GV-120. Бюджетная модель для напольного или настенного расположения. Обладает высокопроизводительным трубчатым теплообменником. Возможность верхней подводки отсутствует;
• Buderus Logalux L-135. Внутренняя часть бака покрыта термостойкой глазурью Duoclean с высокими антикоррозийными показателями. Предназначен для горизонтального монтажа. Стоимость достаточно высокая;
• Gorenje KGV 300-2/BG. Представлен стальным эмалированным баком, с дополнительной внутренней защитой при помощи магниевого анода, парой трубчатых теплообменников, термометром и защитой от перегрева;
• VaillantVih CK-70. Отличается привлекательным дизайном, высоким качеством сборки и хорошими современными материалами. К недостаткам можно отнести маленький объём и высокую стоимость;
• Protherm FE-200 BM. Напольный вариант из нержавеющей стали с эмалированным покрытием. Высокопроизводительный водогрей с отсутствием возможности подключения рециркуляции и ТЭНа;
• Bosch SO 120-1. Качественное, компактное и интеллектуальное оборудование, рассчитанное на входящее давление до десяти атмосфер. Присутствует возможность нижней подводки. Агрегат прост в монтаже и обслуживании, но имеет единственный выход на воду.

Важно помнить, что необходимо правильно определить требуемый объём, который позволит полностью обеспечить водоснабжение. На семью в три-четыре человека требуется бойлер с объёмом в 100-150 литров.

Как подключить бойлер косвенного назначения (видео)

Схема подключения нагревателя

Как правило, в условиях частного домовладения, используется эффективная гидравлическая система монтажа водогрейного оборудования.

Подключение к отопительной системе

Обвязка и подключение к водопроводной системе осуществляется в соответствии со следующими правилами:

• холодная вода подаётся в нижнюю часть бака;
• выход горячей воды обеспечивается в верхней части бака;
• в центральной части располагается точка рециркуляции.

При подключении контура движение теплоносителя должно осуществляться по направлению сверху вниз, что позволяет обеспечить наиболее высокий КПД.

Подключение трёхходовым клапаном

Технология такого подключения представлена отопительным контуром и нагревательным контуром на горячее водоснабжение. Трехходовой клапан обеспечивает равномерное распределение теплового носителя между этими контурами.

Автоматическое управление осуществляется посредством термостата, который при остывании воды переключает клапан, в результате чего вода из отопительного контура поступает в контур водонагревателя. При достижении необходимых температурных показателей клапан переключается термостатом в обратное положение, и тепловой носитель перенаправляется в отопительные радиаторы.

Подключение двухнасосной системы

Такой вариант предполагает перемещение потоков теплового носителя по разным магистралям посредством циркуляционного насоса. При параллельном подключении работа насосного оборудования контролируется температурным датчиком.

После насосов монтируются обратные клапаны. При включении линии горячего водоснабжения происходит отключение отопительного контура. Если монтируется сложная отопительная система на два котла, но работа отопления и горячего водоснабжения будет бесперебойной.

Подключение с гидравлической стрелкой

Гидравлический распределитель и стрелка позволяют уравновешивать потоки теплоносителя в многоконтурных системах с циркуляционными насосами. Совместное функционирование гидравлического коллектора и модуля помогает минимизировать перепады давления, но самостоятельно выполнить такое подключение достаточно сложно.

Подключение с рециркуляцией

Такой вариант актуален при наличии в системе водяного сушителя для полотенца. К такой рециркуляционной петле могут быть подключены все потребители, а горячая вода постоянно перегоняется по кругу при помощи насоса. При подключении рециркуляции увеличивается расход на нагрев теплоносителя.

Особое внимание нужно уделить монтажу дополнительных узлов и элементов, которые должны быть представлены обратным и предохранительным клапанами, а также автоматическим воздухоотводчиком и расширительным бачком. Можно устанавливать модели, не имеющие входа на рециркуляционный контур, подключая их с использованием стандартных тройников.

Возможные ошибки при подключении оборудования

Несмотря на то, что в большинстве случаев самостоятельное выполнение монтажа и подключения косвенных бойлеров не вызывает сложностей, даже незначительное отклонение от технологии установки может негативно сказаться на работоспособности всей системы. Основные ошибки, допускаемые при осуществлении работ по установке своими руками следующие:

• неправильный выбор места под установку водонагревателя. Косвенный бойлер должен быть расположен максимально близко к отопительному котлу;
• неправильное выполнение подсоединения насосного оборудования. Осевая часть двигателя должна обязательно располагаться в горизонтальном положении, что позволит снизить процент износа подшипника;
• отсутствие контроля защиты насосного оборудования. Необходимо предотвращать попадание грязи и мусора в агрегат, а также систематически осуществлять проверку сетчатых фильтров.

Кроме всего прочего, при последовательном подключении входа и выхода теплового носителя удаётся получить максимально высокий КПД нагревательного оборудования. Оптимальные показатели нагрева воды и отопления могут быть достигнуты, если теплоноситель поступает в бойлер косвенного нагрева сверху, и выходит в нижней части.

Как подключить бойлер (видео)

Несмотря на относительно высокую стоимость и необходимость выделения под монтаж достаточного количества пространства, косвенные бойлеры характеризуются широкими возможностями и имеют большое количество очевидных преимуществ, благодаря которым стали очень популярны у отечественных потребителей.

dachadecor.ru
