Датчик температуры теплого водяного пола – Терморегулятор для водяного теплого пола схема подключения

Содержание

Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25

oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

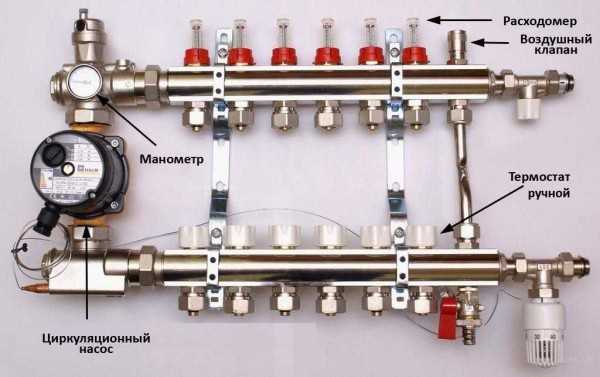

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

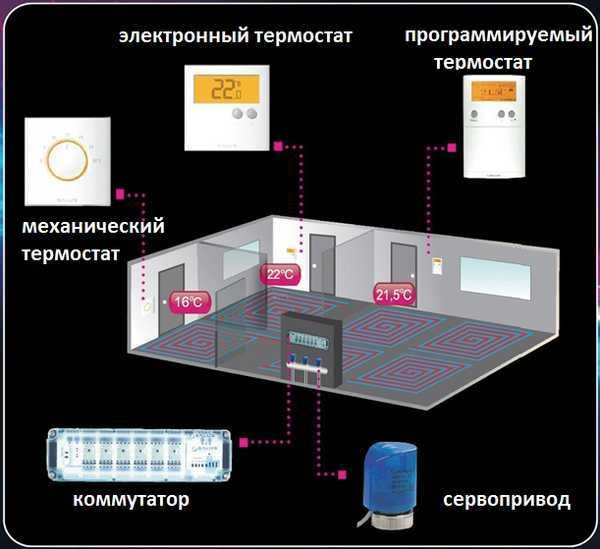

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

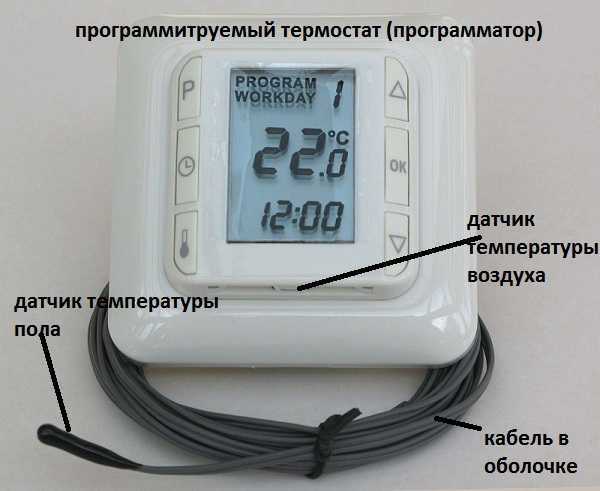

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

  • специальных сервомеханизмов, управляемых посредством радиосигналов;
  • радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
  • радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.

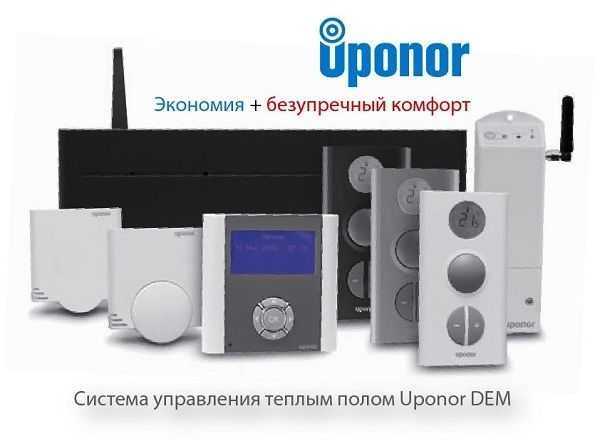

    Есть системы управления температурой водяного пола на радиоуправлении

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

  • рядом не должно быть источников тепла или холода;
  • на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
  • нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.

    Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

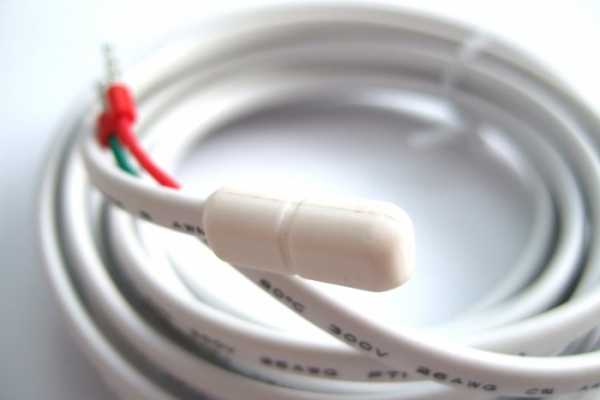

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

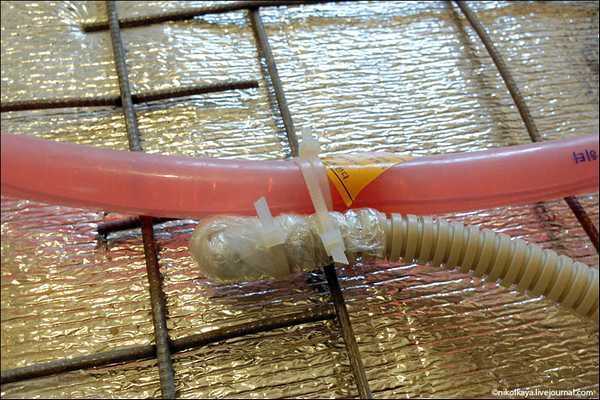

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

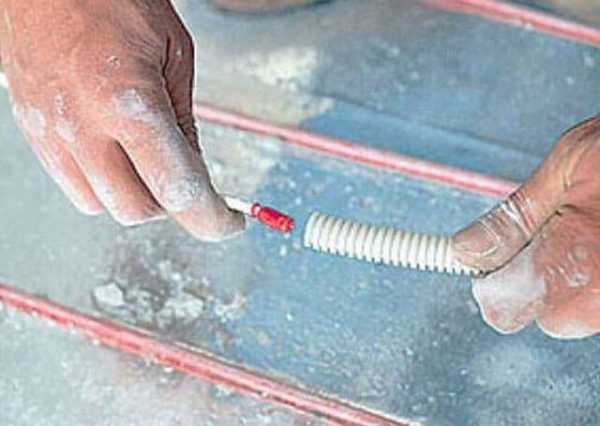

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

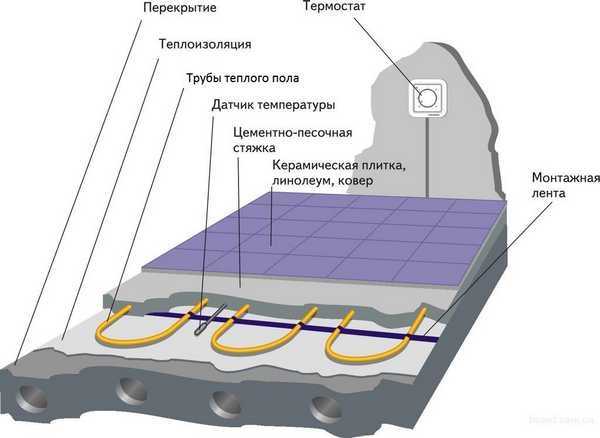

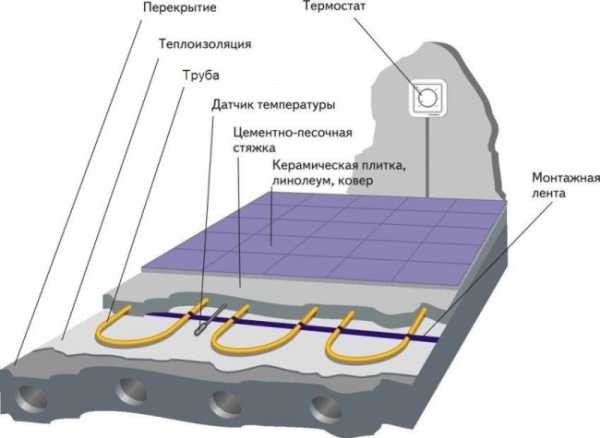

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

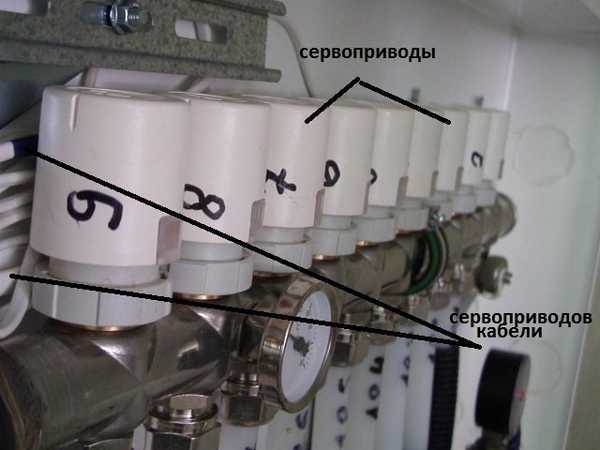

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

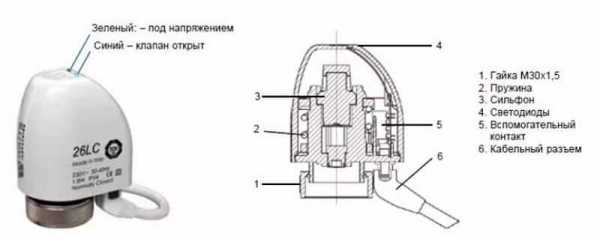

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

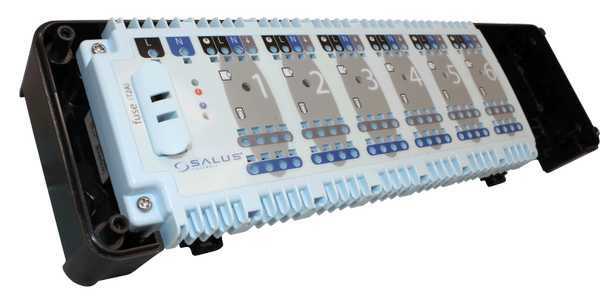

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

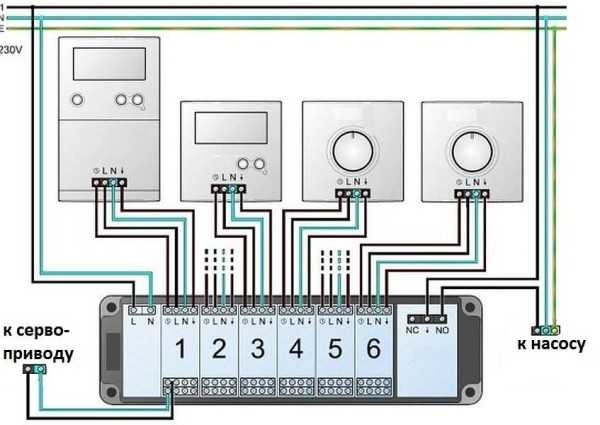

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

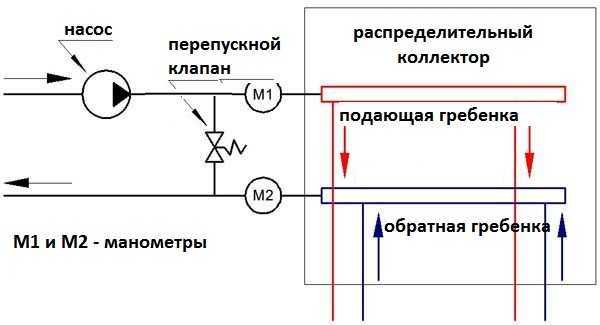

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

teplowood.ru

Датчик теплого пола

Современное решение по обустройству теплого пола позволяет решать ряд проблем, связанных с отоплением. Однако для нормальной работы напольного обогрева, необходимо полностью оснастить его современным оборудованием, в которое включается – датчик теплого пола. Температурный датчик позволяет обеспечивать корректную работу всего отопительного пирога. Особенно этот прибор необходим при установке электрического обогрева. Так, его установка не только контролирует уровень температуры, но и позволяет экономить деньги на электроэнергию. В этой статье мы расскажем вам обо всех особенностях этого устройства, а также о том, как правильно его установить и подключить.

Виды

Контроль температуры напольного обогрева осуществляет терморегулятор. И как раз-таки к нему подключается температурный датчик. В первую очередь данное устройство необходимо, если сверху электрического теплого пола настелен линолеум, паркет, ламинат и подобные покрытия.

Датчик температуры теплого пола имеет простой принцип работы. Он располагается непосредственно возле нагревательного элемента. Так, он измеряет температуру греющего элемента и подает сигнал на терморегулятор, который, в свою очередь, дает сигналы на отключение и включение обогрева. Вся система автоматизируется, а степень погрешности при показании температурного датчика очень маленькая.

Этот прибор бывает двух типов:

  1. Наружный.
  2. Внутренний.

В первом случае термодатчик измеряет температуру воздуха в помещении, где уложен греющий элемент в пол. При этом прибор располагается недалеко от уложенного теплого пола. Бывают такие модели терморегулятора, в которых этот датчик уже встроен. Что касается внутреннего, то под этим подразумевается элемент, которые помещается в тело стяжки, непосредственно возле греющего канала напольного обогрева.

Более того, термодатчик классифицируется по установке под то или иное покрытие:

  • Для мягких покрытий. В этом случае прибор представляет собой пластиковый цилиндр с проводом. Он кладется под линолеум, паркет, ламинат.
  • Для твердых покрытий. Учитывая, что датчик помещается в бетон, под плитку, искусственный/натуральный камень он оснащен специальной защитной оболочкой.

Сегодня известно ряд производителей этого устройства, мы предлагаем вам рассмотреть технические характеристики датчика теплого пола «Devi».

«Devi» – датчик нового поколения

Температурный датчик компании «Devi» выпускается в Дании. На современном рынке можно найти немало моделей этого устройства. Сравним между собой некоторые модели устройства «Devi».

Электронный температурный прибор «Devireg D 130». Это накладное устройство. Имеет напряжение в районе 180–250 V на 50/60 Hz. Устройство может работать при постоянной и активной нагрузке до 16А. Сам датчик помещается непосредственно в тело стяжки. Имеет диапазон регулировки температуры от +5 до +45°С. В качестве индикатора выступает светодиод. Степень защиты IP31. Агрегат обладает такими габаритами – 85×85×47 мм.

Программируемый температурный прибор «Devireg 535 ELKO». Эта модель представлена на рынке как накладная, так и встраиваемая. Это позволяет осуществлять наиболее удобный монтаж. Поддерживает напряжение в питании в таких пределах 180–250 V на 50/60 Hz.Устройство может работать при постоянной и активной нагрузке в 16А. Показатель диапазона температуры по полу – от +5 до +45°С, а по воздуху от +5 до +35°С. Прибор имеет дисплей, где и видны показатели измерений температурного датчика. Степень защиты IP31. Само устройство имеет такие размеры – 85×85×47 мм, как и предыдущая модель.

Программируемый температурный прибор «Devireg Tiuch». Это встраиваемое устройство. Поддерживает напряжение в питании в таких пределах 220–240 V на 50/60 Hz. Он способен справляться с активной нагрузкой до 16А. Что касается диапазона регулировки температуры то по полу этот показатель имеет – от +5 до +45°С, а по воздуху от +5 до +35°С. Устройство оборудуется сенсорным дисплеем по управлению температурным датчиком. Очень удобное решение. Степень защиты IP21. Само устройство имеет такие размеры – 67×67×22 мм.

Как видим, те или иные модели имеют небольшие отличия, однако все они отличаются высоким качеством и стабильностью работы.

Особенности монтажа

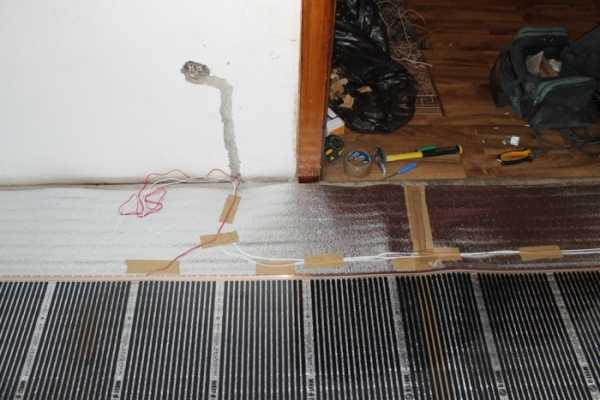

Как уже говорилось температурный датчик теплого пола устанавливается непосредственно возле греющего элемента. И на небольшом расстоянии от терморегулятора. Сам датчик помещается между отопительными контурами. С двух сторон расстояние должно быть равное. Обязательно устройство крепится специальной лентой. Дополнительно прибор и провод помещается в специальную гофрированную трубку.

Важно! Обязательно трубка надежно герметизируется, чтобы в нее не попадал мусор, пыль и раствор. Другой конец гофрированной трубки направляется к терморегулятору. Сама трубка прокладывается скрытым способом в полу и стене.

Подключение

Известно два метода подключения температурного датчика теплого пола. Сделать это можно при помощи распаечной коробки. То есть провод от устройства направляется сперва к терморегулятору, от него в распаечную коробку и дальше в тело стяжки. Также можно подключить напрямую. Последний вариант проще и быстрее.

Чтобы подключить терморегулятор, рекомендуется провести индивидуальную линию от электрического щитка. Также эту линию следует оснастить индивидуальным УЗО. В качестве проводки используется медный кабель сечением 2,5 мм2. От щитка провод тянется к терморегулятору. Дополнительно можно установить распределительную коробку. Как уже говорилось выше, от терморегулятора провод с термодатчика опускается в стяжку в гофре. Рядом будет проходить вторая гофра, в которой находиться кабель теплого пола.

Совет! После укладки греющих контуров и устройства по измерению температуры можно выполнить стяжку. Однако будьте предельно осторожными, чтобы в ходе заливки стяжки не повредить греющие элементы и сам датчик.

Что если датчик не установлен

Как быть если вы, прочитав эту статью, поняли, что вы допустили ошибку и не поместили в тело стяжки температурный датчик? Не стоит расстраиваться. Из этого положения есть выход. Например, из положения можно выйти, установив датчик воздуха. Однако отличных результатов можно будет достичь только в том случае, если мощность греющего контура будет равна 170 Вт/м2. То есть это актуально во всех тех случаях, когда электрический теплый пол является основным обогревом в доме.

Кроме всего прочего, существует другой способ по внедрению того же прибора. Но здесь потребуется хирургическая точность. Вам необходимо будет проделать штробу в полу и стене для укладки агрегата. Но помните, одно лишнее движение и есть риск повредить греющий контур. В результате его ремонт может обойтись вам очень дорого.

Заключение

Итак, вот мы и рассмотрели особенности того, как используется температурный датчик. Как мы увидели, это устройство просто необходимо при установке теплого пола. Благодаря его наличию, вся отопительная система теплого пола будет иметь корректную работу, а в вашем доме будет поддерживаться приятная атмосфера и микроклимат в любое время года.

bouw.ru

Датчик температуры теплого пола | Гид по отоплению

А А А

Регулировка температуры теплого пола базируется на показаниях термодатчиков, которые считываются устанавливаемым температурным блоком. Особенно важна работа этого тандема при финишном покрытии, перегрев которого крайне нежелателен (линолеум, паркетная доска или ламинат). В основном, терморегуляторы уже продаются с температурными датчиками теплого пола в комплекте. Такой вариант является самым предпочтительным. Однако бывают случаи, когда приходится приобретать данные аксессуары отдельно.

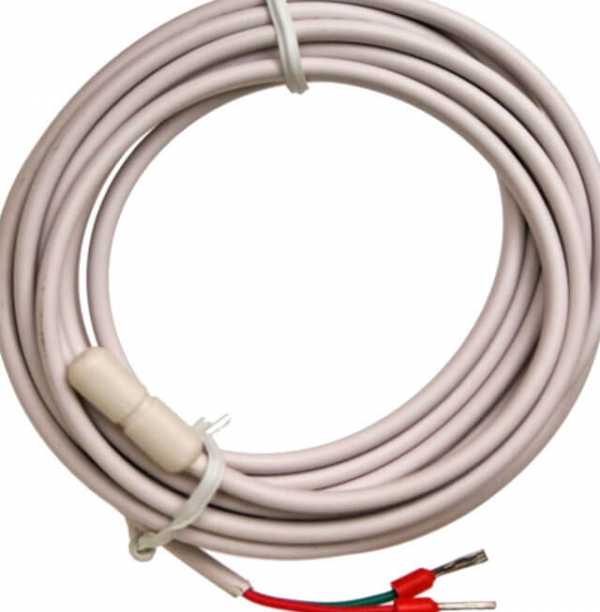

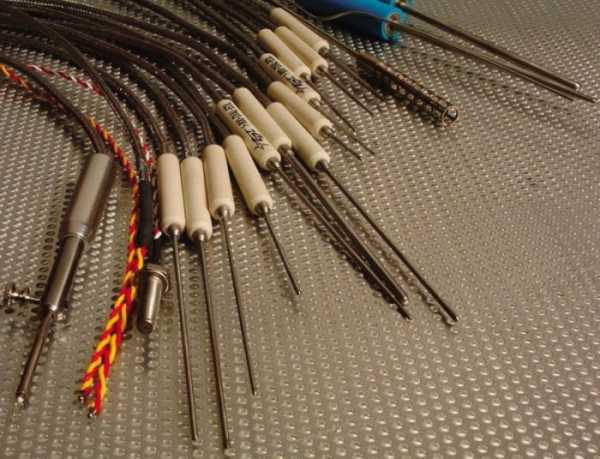

Термодатчик.

Классификация датчиков температуры теплого пола

В зависимости от места установки датчики подразделяются на внешние и встраиваемые. Внешние располагают в непосредственной близости от терморегулятора, либо в одном блоке с ним. Они предназначены для измерения температуры окружающего воздуха. Для оптимизации контроля за рабочими параметрами системы теплого пола, внешние датчики необходимо располагать вдали от прямых лучей солнечного света и защищать от сквозняков.

Выносные — приборы с широкими функциональными возможностями. Зачастую их используют для контроля за отопительными комплексами «теплые стены», позволяющими максимально эффективно задействовать преимущества рассеянного теплового излучения.

Датчик для греющего кабеля Raychem T2RED.

Внутренние температурные датчики, устанавливаемые между контурами греющего кабеля, выполняются в нескольких модификациях и подразделяются на:

Используемые для «мягких» покрытий (ламинат, ковролин или линолеум). Выполнены в виде полимерного цилиндра, размером (15х4 мм), который крепится на финишном отрезке кабеля;

Предназначенные для укладки под кафельную, керамическую плитку, керамогранит или натуральный (искусственный) камень. Размеры этих приборов несколько больше, а их «начинка» обязательно помещается в защитную гелевую капсулу. Такая предосторожность необходима, чтобы защитить термодатчик температуры от разъедающего действия материалов стяжки и механических нагрузок.

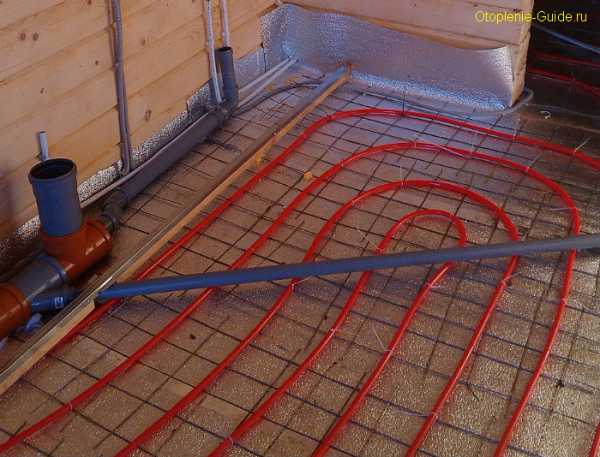

Водяной теплый пол.

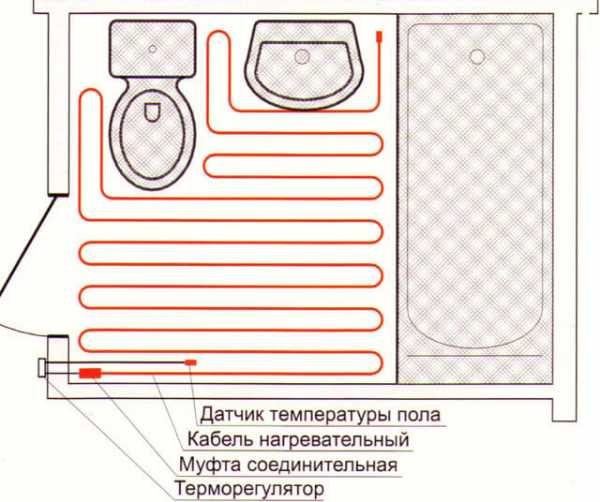

Самый простой датчик устанавливается в системе в единственном экземпляре, при этом внутренние датчики наиболее точны, так как минимизируется влияние погрешности от внешних факторов. Более прогрессивна схема, использующая показания двух приборов: температуры пола и, дополнительно, воздуха. Как отдельную разновидность можно отметить приборы, предназначенные для ограничения максимальной и (или) минимальной температуры пола.

Встроенные в терморегулятор термодатчики зачастую оснащены еще и устройством оповещения. В случае любого сбоя в работе, подается звуковой сигнал, информируя владельцев о возможных неполадках.

Установка датчика температуры теплого пола

Монтаж встроенного термодатчика производится только после полного высыхания и отвердения смеси для стяжки. При этом необходимо предусмотреть наличие штробы, в которую, в дальнейшем будет устанавливаться прибор. Место для встроенного датчика выбирается не менее 50 см от ближней стенки помещения, при этом суммарная длина провода до терморегулятора не должна быть более 200 см. Эти параметры позволят избежать погрешностей при измерении параметров и отключения нагрева до достижения расчетной температуры.

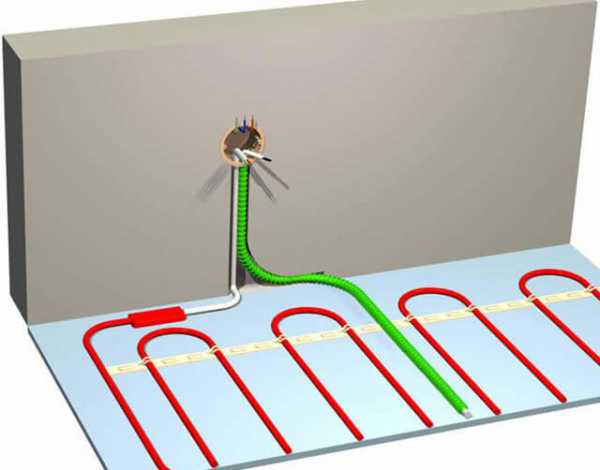

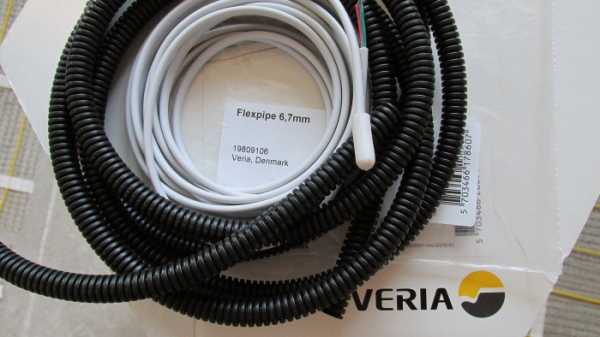

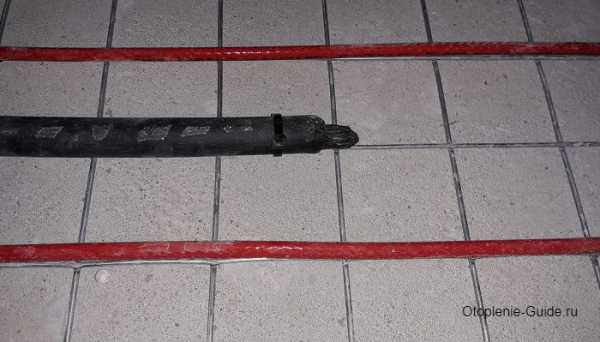

Важно! Любой датчик устанавливается внутри гофрированной трубки Ø16 мм, с изоляцией торцов и надежной фиксацией монтажной лентой места крепления.

Герметичная заглушка позволит предохранить прибор от агрессивного воздействия внешних факторов (влаги, пыли и т.д.). Для обеспечения непроницаемости можно тщательно обернуть срез гофротрубки изолентой, либо завернуть ее край круглогубцами. Однако лучше всего использовать для этой цели специальные пластиковые колпачки.

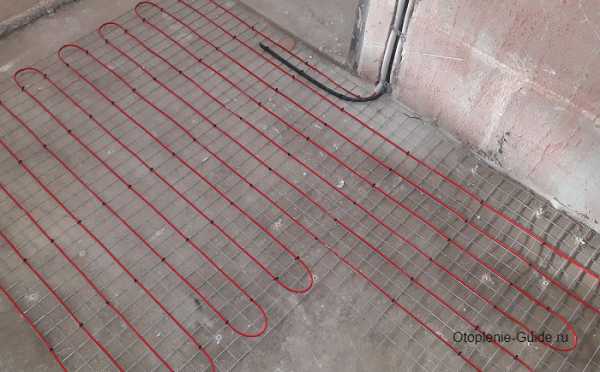

Электрический теплый пол.

Подобная компоновка приборов абсолютно необходима при использовании твердого финишного покрытия и весьма желательна в случае «мягких» материалов пола. Она позволяет минимизировать трудозатраты в случае необходимости ремонта или замены, достаточно лишь извлечь неисправный термодатчик из гофротрубки и заменить его новым.

Перед установкой датчика температуры теплого пола обязательно выполняется проверка на сопротивление прибора, которая должна соответствовать его паспортным данным и совпадать со значением сопротивления терморегулятора. При несовпадении данных на 20% и более устанавливать датчик в систему не рекомендуется. Следует учесть, что характеристики сопротивления у различных производителей не совпадают, причем варьируются в значительных пределах:

Фирма-производительDEVIREGEberleEnsto
Паспортное значение сопротивления, кОм15.032.0÷33.047.0

Именно поэтому, весьма желательно приобретать датчик в комплекте с терморегулятором, либо использовать взаимозаменяемые марки.

Перед установкой производится пробное включение системы. Финишный монтаж выполняется только в случае безотказной работы всей системы при тестировании. О работе термодатчика информирует загорающийся зеленый светодиод на панели прибора. При этом при нагреве кабеля сопротивление падает.

Теплый электрический пол состоящий из: 1) саморегулирующийся греющий кабель для теплого пола T2RED, 5-15Вт/м @230В; 2) датчик температуры; 3) сетка арматурная Вр-I 100×100; 4) хомуты пластиковые KBL-10 для монтажа греющего кабеля на арматуру.

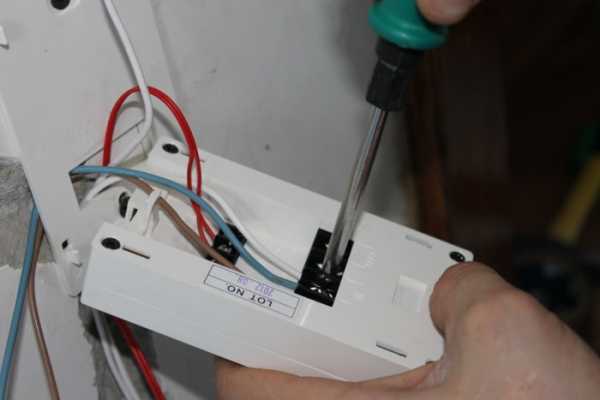

Перед соединением концов проводов датчика с терморегулятором рекомендуется оголенные провода залудить и подвести их к клеммам.

Важно! Все работы производятся при отключении электропитания.

Возможна ли работа теплых полов без датчика температуры?

Можно ли эксплуатировать теплые полы без температурных контроллеров? Может быть, эти приборы не столь необходимы и вполне можно обойтись без них? При выходе датчика температуры теплого пола из строя или его отсутствии, система начинает работать «на износ». Постоянный нагрев пола не только не обеспечивает надлежащий тепловой комфорт в помещении, и приводит к значительным финансовым потерям из-за перерасхода электроэнергии.

Видео



Похожие записи:

otoplenie-guide.ru

Как выполняется регулировка температуры теплых водяных полов

контроль нагрева жидкостных полов
    Содержимое:
  1. Нужен ли терморегулятор на водяной теплый пол
  2. Принцип работы регулятора температуры
  3. Какой терморегулятор лучше для водяных тёплых полов
  4. Как подключить водяные полы к терморегулятору
  5. Как правильно регулировать водяной теплый пол

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Но для системы отопления радиаторного типа необходима температура теплоносителя в 70-90°С, а для водяного контура, вмонтированного в пол, по крайней мере, вдвое меньше максимум 35°С.


Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Нужен ли терморегулятор на водяной теплый пол


Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:
  1. Своевременно включать и выключать систему.
  2. Поддерживать необходимую температуру в помещении.
  3. Осуществлять автоматический нагрев комнаты к необходимому времени.
  4. Экономить энергию.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

панель управления температурой полов

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Принцип работы регулятора температуры


Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

По своему принципу работы можно разделить все терморегуляторы на две основных категории:

  1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
  2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.
    Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.схемы принципа работы систем контроля температурного режима водяных полов

Какой терморегулятор лучше для водяных тёплых полов


Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

  • Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
  • Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.
  • Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.
  • Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.
    Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
  • Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.
    Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
    Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
  • Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Как подключить водяные полы к терморегулятору


Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
  • Устанавливается короб для терморегулятора.
  • Монтируется термостат.
  • Устанавливается температурный датчик, его помещают между изгибами водяного контура.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Еще пред началом работ по укладке водяных теплых полов, необходимо составить полный список необходимого оборудования, включая терморегулятор, датчики и сервопривод.

коллектор с регулируемыми сервоприводами

Как правильно регулировать водяной теплый пол


Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
  • Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
  • Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

avtonomnoeteplo.ru

Датчик температуры теплого пола отсутствует или его не достать для замены

Датчик температуры теплого пола является одной из важнейших частей системы теплого пола. Как правило, датчик устанавливается в изолированной гофрированной трубке между петлями греющего кабеля в области обогрева. Датчик реагирует на изменение температуры теплого пола, сообщая эту информацию терморегулятору.

Но что делать, если кафельная плитка уже положена, а датчик установлен неправильно, он не работает и его не поменять, или датчик вообще отсутствует, т.к. его просто забыли установить? О том, что можно сделать, чтобы не ломать плитку и не перестилать весь пол, мы расскажем в этой статье.

Для начала расскажем о наиболее частых проблемах с датчиками теплого пола, которые на первый взгляд могут показаться кажутся неразрешимыми.

Проблема 1. Теплый пол отлично работал, пока выносной датчик температуры пола не вышел из строя. Как диагностировать выход датчика из строя можно узнать в нашей статье Как проверить теплый пол: измерение сопротивления датчика температуры. При попытке заменить датчик обнаружилось, что его вытащить невозможно, т.к. датчик оказался просто замурован в полу или втиснут в ту же трубу, что и холодный конец греющего кабеля.

Проблема 2. Теплый пол греет плохо, т.к. терморегулятор отключает его раньше, чем пол успевает нагреться до комфортной температуры. Вероятно, датчик и тут установлен неправильно и лежит слишком близко к греющему кабелю.

Проблема 3. Датчик температуры вообще забыли установить, а плиточник уже уложил плитку.

Можно ли что-то сделать во всех этих случаях, которые, к сожалению, случаются достаточно часто, не прибегая к переделке всего пола? Ниже приведем пару возможных решений этих проблем. Для выбора оптимального рекомендуем вам обратиться к нашим специалистам. Узнайте стоимость замены терморегулятора и посмотрите отзывы и фото ремонтов в разделе Ремонт теплых полов.

Решение 1. Применение терморегулятора в режиме контроля температуры воздуха или в режиме регулятора мощности.

Наиболее простым решением будет использование терморегулятора со встроенным датчиком температуры воздуха, который будет выключать греющий кабель, когда воздух прогреется до установленной температуры. Если у вас именно такой терморегулятор и такой режим работы вам подходит, вам повезло!
Но что делать, если хочется использовать теплый пол не для обогрева помещения, а только для подогрева пола до комфортной температуры?
В этом случае производители систем теплого пола рекомендуют использовать терморегуляторы с т.н. режимом регулятора мощности. Желаемая мощность выставляется в пределах 0-100% (наиболее комфортное значение можно подобрать опытным путем). Термостат будет работать в этом режиме как таймер. Например, при выставлении 80%, в течение 10 минут он будет подавать питание на греющий кабель 8 минут, а 2 минуты нет.

Новый термостат OCD4 (OJ Electronics, Дания) может работать в обоих этих режимах и рекомендуется к покупке, если данное решение вам подходит.

Если необходимо более бюджетное решение, рекомендуем обратить внимание на термостат terneo st (DS Electronics), который в случае отсутствия датчика температуры автоматически работает в режиме таймера (регулировки нагрузки), описанном выше.

Решение 2. Применение терморегулятора с ИК-датчиком температуры пола.

Некоторые модели терморегуляторов, например термостат OTD2 (OJ Electronics, Дания), имеют выносной инфракрасный датчик для определения температуры пола. Датчик как правило питается от батарейки и может крепиться к стене благодаря липучке.

У вас сломался теплый пол? Мы починим! Укажите контактные данные в форме обратной связи или позвоните по тел. 309-7-123 с 9:30 до 21:30 в любой день, без выходных!

Вам также может быть интересно:
Ремонт теплого пола
Монтаж теплого пола

teplo-svetlo.ru

Датчики температуры пола для терморегуляторов системы «Теплый пол»

Датчики температуры являются неотъемлемой частью кабельных систем обогрева. Обычно, это так называемый терморезистор, с подключенным к нему проводом. Неспециалисты зачастую называют термостат (терморегулятор), который управляет теплым полом, датчиком. На самом деле датчик подключается к термостату и физически располагается в зоне обогрева. Для возможности замены, рекомендуется устанавливать датчик в гофрированной трубке. В этой заметке мы поговорим именно о таких датчиках, не затрагивая датчики воздуха, инфракрасные датчики и датчики влажности для кабельных системах обогрева.

Принцип работы выносных датчиков температуры теплого пола заключается в следующем. С увеличением температуры их сопротивление уменьшается. Это изменение сопротивления анализируется термостатом, результатом чего является включение нагрева теплого пола или его отключение.

Производители термостатов указывают для своих датчиков характеристику NTC (Negative Temperature Coefficient), которая характеризует обратную зависимость сопротивления от температуры. При этом сопротивление датчиков для термостатов разных фирм-производителей при одинаковой температуре зачастую разное. Характер изменения этого сопротивления при изменении температуры также может быть различным. Это означает, что датчики разных фирм обычно несовместимы друг с другом. Этот фактор необходимо учитывать, например, при замене термостата теплого пола, т.е. если вы заменили неисправный термостат на термостат другой фирмы, оставив старый датчик, существует высокая вероятность того, что система не будет работать адекватно или не будет работать вообще.

При проверке состояния самого датчика на целостность необходимо замерить его сопротивление тестером и температуру при которой производилось измерение. Эти величины нужно сравнить с параметрами, приводимыми в паспорте на термостат (датчик). Параметры некоторых датчиков приведены в таблицах ниже. Иногда значение сопротивления датчика указывается на корпусе термостата. Подробней о том, как проверить исправность датчика можно узнать в статье Как проверить теплый пол: измерение сопротивления датчика температуры.

Дополнительно отметим, что нам приходилось неоднократно сталкиваться и со случаями, когда сопротивление датчика соответствовало паспортным значениям, однако, заведомо исправный термостат не работал, или работал неадекватно. Это было связано c неработоспособностью датчика при повышении температуры.

В настоящее время есть ряд термостатов нового поколения различных фирм, которые позволяют термостатам работать с различными типами датчиков. К таким моделям можно отнести OCD5-1999 (OJ Electronics, Дания).

Характеристики датчика температуры ETF-144/99 (термостаты OJ Electronics)

Данный датчик, пожалуй, наиболее популярен и универсален, т.к. подходит для всех комнатных моделей терморегуляторов OJ Electronics (Дания) и некоторых моделей Thermo, Energy, Elektra, Nexans, сделанных на базе термостатов OJ Electronics.

Температура,
°C
Сопротивление,
кОм
-10 64,0
0 38,0
10 23,3
20 14,8
30 9,7

Характеристики датчика температуры NTC15K арт. 15992125 (термостаты DEVI)

Температура,
°C
Сопротивление,
кОм
0 42,0
20 18,0
25 15,0
50 6,0

Характеристики датчика температуры Eberle арт. 193720 (термостаты Eberle)

Температура,
°C
Сопротивление,
кОм
5 85,3
10 66,8
15 52,3
20 41,3
25 33,0
30 26,3
35 21,1
40 17,1

Характеристики датчика температуры ENSTO (термостаты ENSTO)

Температура,
°C
Сопротивление,
кОм
5 121
10 94
20 59
25 47
30 38
40 25
50 17
60 11

Характеристики датчика температуры AEG (термостаты AEG, Германия)

Температура,
°C
Сопротивление,
кОм
10 66,8
20 41,3
25 33,0
30 26,3
40 17,0
50 11,3

Характеристики датчика температуры E 85 816 71 (термостаты Ebeco, Швеция)

Температура,
°C
Сопротивление,
кОм
10 19,9
15 15,7
20 12,5
25 10,0
30 8,0

Упрощенная сводная таблица

Марка или модель термостата Температура,
°C
Сопротивление,
кОм
Доступные аналоги
ABB (Германия) 25 10,0 R10 (DS Electronics)
ADAX (Норвегия) 22 24,0
Exolute (Bitcino, Франция) 25 100,0
Датчик SF 4х15 для моделей 540, 540S, 540r, 540 ps, UTH 620 (Caleo, Ю. Корея) 25 5,0
F190 021, F193 720 (Ceilhit, Германия) 30 26,0
Easy Control (EasyHeat, США) 23 11,0
Ebeco EB-Therm 55 и др. (Ebeco, Швеция) 25 10,0 R10 (DS Electronics)
Energy TK 01-04, TK 07-08 23 10,0 R10 (DS Electronics)
ETB/ETT-16 Electrolux (Швеция) 25 10,0 R10 (DS Electronics)
FEDE (Испания) 25 100
FRe 525 22,… (Eberle) 25 33
ETL-308B, NLC-527 H, SpyHeat и др. (Элтек Электроникс, Россия) 25 10,0 R10 (DS Electronics)
Glossa (Schneider Electric, Германия) 25 10,0 R10 (DS Electronics)
RTC70.26 и др. (Menred, Китай) 30 8,3
O** (OJ Electromics, Дания) 30 9,7
Raychem NRG-Temp 25? 10,0 R10 (DS Electronics)
TI 200, TI 900, TI 950 (Thermo, Швеция) 25 12.0 144-99T (OJ Electronics) и 144-99 (OJ Electronics)
TP (Национальный комфорт, Россия), I-Warm, Специальные системы и технологии, Roomstat 25 6,8
Legrand (Франция)* 25 2,0
MGU0.502 и др. (Unica, Германия) 25 10,0 R10 (DS Electronics)
MST-1, MST-2, PST и др. (Grand Mayer, Голландия/Китай) 25 10,0 R10 (DS Electronics)
Nobo (Норвегия) 25 12.0 144-99T (OJ Electronics) и 144-99 (OJ Electronics)

*Информация любезно предоставлена нашим коллегой Юрием Антоновым.

Для вашего удобства мы собирали данные по датчикам температуры в течение многих лет и будем рады, если информация вам пригодится. В то же время любая перепечатка наших материалов на других сайтах разрешается только при условии одновременного размещения ссылок на исходный материал и наш магазин теплых полов. Спасибо за понимание!

Будем признательны за пополнение нашей базы характеристик датчиков. Если у вас есть, чем поделиться, пишите нам через форму на сайте или в комментариях к этой статье.

teplo-svetlo.ru

подключение и установка, монтаж, как подключить терморегулятор без датчика температуры, как установить, фото и видео

Содержание:

Любая современная отопительная система для подогрева полов содержит в своей конструкции устройства для контроля и оптимизации работы всей установки. В статье речь пойдет про датчик температуры для теплого пола, позволяющий поддерживать постоянную температуру в помещении без необходимости постоянного контроля со стороны владельца.


Особенности и разновидности современных температурных датчиков

Перед тем как осуществить подключение датчика теплого пола следует ознакомиться с основными разновидностями данного устройства и подобрать оптимальный вариант для конкретной системы подогрева. Не стоит выбирать устройство исключительно по фото в специализированных интернет-магазинах.

Конкретизированный вывод по целесообразности использования определенного приспособления может дать только профессионал в данном вопросе.

К примеру, по функционалу различают следующие термодатчики:

  1. Существует вариант с подключением двух датчиков, которые в совокупности контролируют работу системы в двухстороннем режиме. Первый определяет температуру в помещении, а второй – внутри системы. Особенностью такой конструкции является повышенная экономичность и безопасность. Различные модификации позволяют настроить автоматическую систему активации подогрева, защиту от детей и т.д.
  2. У топовых производителей появилась такая возможность, как установка датчика теплого пола с сигнализацией. О любых нарушениях и неполадках в работе системы владелец узнает без задержек, что значительно ускорит процесс устранения сбоев и станет дополнительной системой защиты (подробнее: «Как выбрать и установить термодатчик для теплого пола»).
  3. Популярность набирают датчики с системой контроля предельных температур. Они настраиваются заранее на диапазон рабочих температур и активируют систему подогрева, если пол остывает ниже определенного значения, либо отключают в обратном случае. Обычно монтируются такие датчики в гофрированную трубку между линиями подачи энергоносителя в систему, что делает их защищенными от внешнего воздействия.
  4. Если монтаж датчика теплого пола производится вне системы, то устройство находится в полной безопасности. Рекомендуется устанавливать их в таких местах комнат, куда не имеют доступа активные воздушные массы, прямые солнечные лучи и т.д. Только при полной защищенности устройства от различных внешних раздражителей можно быть уверенным в точности данных, которые датчик передает система. Соответственно и четкость функционирования системы зависит от того, насколько хорошо отлажен и защищен датчик.
  5. Также существуют датчики со встроенным термостатом, как ручным, так и электронным.


Исходя из всего вышесказанного, можно сделать вывод, что наиболее простым устройством является терморегулятор теплого пола без датчика, но целесообразнее устанавливать в систему полный комплект оборудования, чтобы ее эксплуатация не доставляла неудобств владельцу, а наоборот была комфортной (подробнее: «Правильная установка терморегулятора теплого пола и условия эксплуатации»). В плохо вентилируемых помещениях вышеперечисленный список может быть дополнен еще и датчиками воздуха.

Подбор оборудования исходя из имеющегося напольного покрытия

На сегодняшний день регулятор теплого пола без датчика температуры или, наоборот, с полным комплектом различных модификаций следует выбирать исходя из того, какой материал применяется в качестве облицовки поверхности пола. Многие устройства получили определенную конструкцию именно из-за особенностей пола, в который они будут монтироваться.

К примеру, внутренние датчики температуры могут быть монтированы только под покрытие с минимальной нагрузкой на основание, а значит керамогранитная или керамическая плитка уже не могут быть использованы. Обычно датчики монтируются не в пол, а в непосредственной близости от него с последующим подключением к термостату. В таком случае устройство собирает и оперативно предоставляет информацию о нагреве воздуха на управляющую часть системы.


На сегодняшний день производители выпускают следующие виды приборов:

  1. Под легкие варианты напольных покрытий (ламинат, линолеум, ковролин и т.д.) устанавливают датчики цилиндрической формы из пластика. Закрепляются они на конце силового кабеля. Устанавливать такое устройство можно только после того, как в перекрытиях уложены любые влагосодержащие слои. Особенно это касается бетонной стяжки, которая должна досконально высохнуть прежде, чем можно будет работать с ней. Под датчик штробится отверстие, в которое закладывается гофрированная трубка с устройством внутри. С одной стороны трубка запаивается для защиты от раствора, которым заливается стяжка, а с другой датчик всегда можно будет изъять, если появится такая необходимость.
  2. Под массивные материалы (кафель, камень, древесина и т.д.) устанавливаются большие по размерам устройства с дополнительной защитной оболочкой.

Монтаж датчика теплого пола

Перед тем как установить датчик температуры теплого пола следует ознакомиться с подробной инструкцией к данной процедуре.


Выглядит она следующим образом:

  1. Если монтаж осуществляется внутренним способом, то датчик следует расположить между петлями энергокабеля на равном расстоянии от них.
  2. Зафиксировать устройство можно куском строительной ленты.
  3. Лента же должна быть закреплена с отступом от стенки в 50 сантиметров на участке между петлями кабеля, ближайшими к точке монтажа датчика
  4. Затем датчик укладывают в гофрированную трубку и герметично закрывают отверстия в ней.
  5. Один край трубки должен быть зафиксирован куском монтажной ленты, а второй подведен к регулятору температуры.

Подключение устройства

На вопрос о том, как подключить датчик теплого пола, каждый специалист даст ответ, что можно это сделать двумя способами:

  • прямое подсоединение «кабель – термостат»;
  • с использованием распаечного короба.

Подключаются датчики теплого пола обычно к отдельной электролинии щитка с использованием медных силовых проводов, сечение которых составляет примерно 2,5 кв. мм. Чтобы обезопасить систему от утечки электрического тока следует в щиток вмонтировать УЗО и автоматический выключатель.


Непосредственно в комнате, где находятся полы с подогревом, устанавливается еще один распределительный короб, к которому и подводится кабель от основного щитка. Затем от короба в пол проводятся две трубки с основным нагревательным кабелем и тому, который будет подпитывать установленный датчик.

В конечном итоге температурный регулятор и датчик фиксируется на предназначенных для них местах и полы покрываются выбранными облицовочными материалами. Преимущество такого монтажа в том, что система подогрева практически не видна на фото и при визуальном осмотре, чего нельзя сказать о водяных отопительных контурах с огромным количеством трубок и различных монтажных элементов.


Итог

В зависимости от того какой датчик температуры был выбран эффективность функционирования системы подогрева полов будет меняться. Надежнее будет довериться профессионалам, которые могут взять на себя ответственность за все этапы работ – от закупки необходимых устройств, материалов и инструментов до монтажа системы подогрева и введения ее в эксплуатацию.

polspec.com
