Как подключить духовку и варочную панель

Редкая современная кухня обходится без встраиваемой варочной панели и духового шкафа (духовки). Такое разделение техники даёт массу преимуществ, позволяет оптимизировать эргономику кухни, выбирать оборудование различных производителей, улучшить внешний вид всего кухонного гарнитура и многое другое.

Основным затруднением при монтаже духовки и варочной панели, является различие в способах подключения этих устройств. Духовой шкаф, чаще всего оборудован обычной евро-вилкой Schuko и подключается в стандартную, знакомую всем розетку, а вот варочная панель является особо энергоёмким устройством, нередко потребляет 6-8кВТ мощности, поэтому подключается специальной вилкой в соответствующую силовую розетку, которая рассчитана на больший ток.



Не так давно мы рассказывали о выборе кабеля и его сечения для варочной панели (обязательно прочтите этот материал ЗДЕСЬ). При правильно выполненной электропроводке, варочная панель и духовка обычно подключаются имеенно к вывод для электроплиты. Но как это сделать, если у этих устройств различные вилки, более того, чаще всего варочная панель вообще не комплектуется электрическим шнуром для подключения, либо провод не имеет вилки и расчитан на подключения через клеммы.



Как в такой ситуации обычно поступают монтажники, они отрезают вилку от духовки и подключают эти провода вместе с духовкой через клеммники к электрическому выводу выходящему из стены. Огромный минус этого способа в том, что вы теряете гарантию на духовой шкаф из-за поврежденной вилки.

Второй вариант, это установка отдельной розетки под духовку, а варочная подключается на клеммы. Минус этого способа в том, что необходимо заранее, на этапе монтажа электропроводки все продумать и развести силовой провод на розетку для духовки и вывод для варочной.

Теперь же есть третий вариант, который решает все эти проблемы и позволяет правильно подключить раздельную встраиваемую варочную панель и духовку, без какой-то дополнительной подготовки, даже на кухне у которой силовой вывод специально не переделывался – это использование комбинированной розетки. Подробный пример подключения варочной к сети через такой разъем описан ЗДЕСЬ.

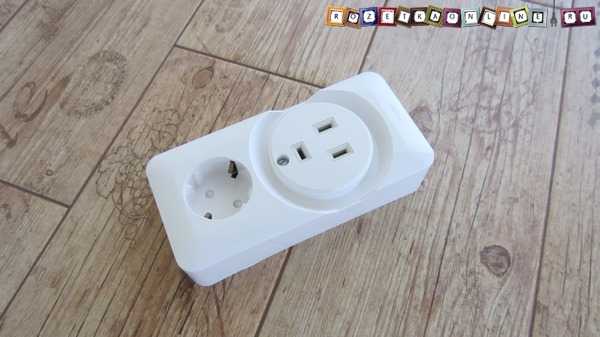

В данном случае это комбинированная розетка Schneider Electric серии Прима (Артикул RA32-211R-B), в которой совмещены силовой разъем для плиты или варочной панели и стандартная «евро» розетка для духовки.

Эта розетка накладная, установив её и подключив к питающему кабелю для электрической плиты вы сможете подключить к ней сразу и духовку, и варочную поверхность. Далее я покажу как она устанавливается


УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ


Комплект поставки комбинированной розетки Прима включает, сам механизм розетки, суппорт – крепежную площадку и болт.

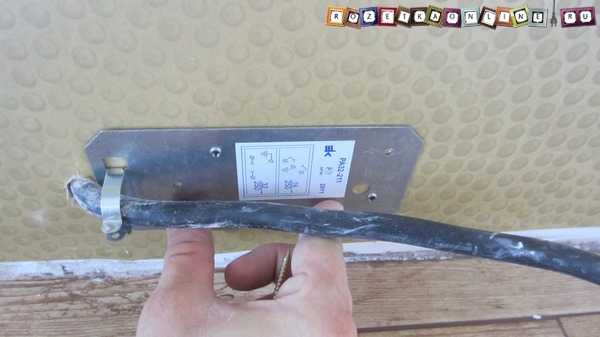

В первую очередь необходимо закрепить суппорт на стене, рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

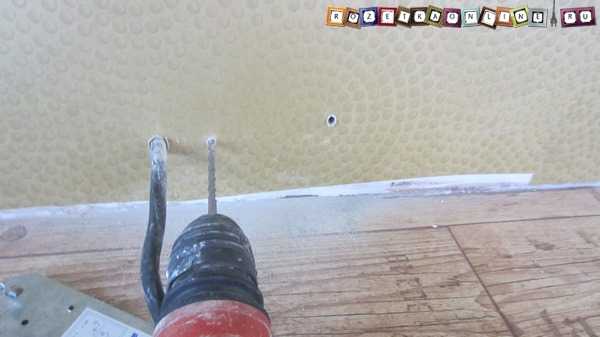

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж, обычно для этого используется бур диаметром 6мм.

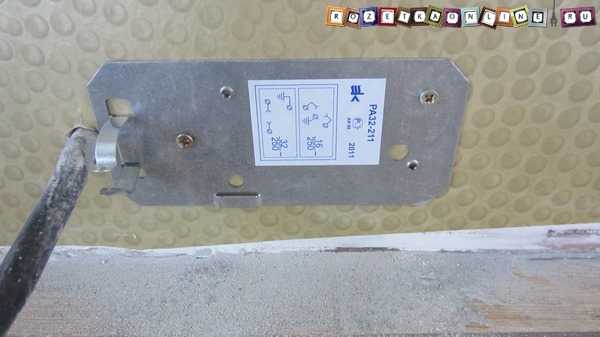

Крепим дюбель-гвоздями суппорт на стене. Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.



Разбираем механизм розетки. Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)



Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте, на стене.

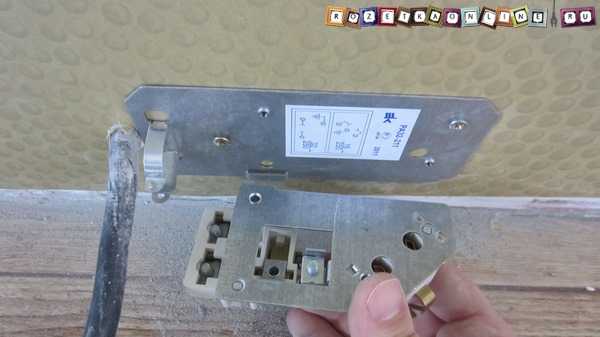

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».



Затем необходимо затянуть болты, что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

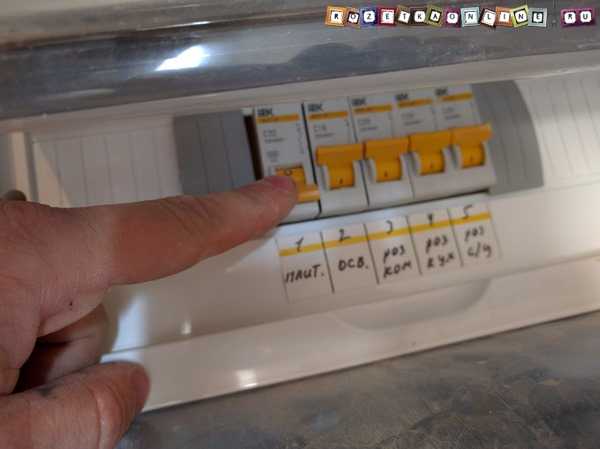

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.



Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.


Схема подключения проводов к комбинированной розетке



Теперь переходим к подготовке питающего кабеля, необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке, при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

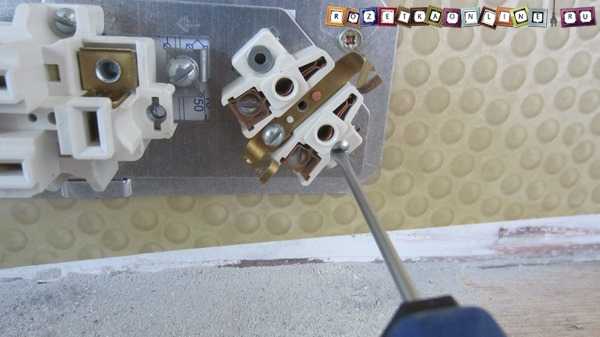

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм.кв. Должно получится примерно так:



Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм, после чего можно одеть корпус розетки, закрепив его болтом.



На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.


Если у вас остались какие-то вопросы о комбинированной розетке, либо есть замечания или предложения, обязательно пишите в комментариях к статье, буду рад ответить всем.

rozetkaonline.ru

Оптимальная высотa розетки для плиты

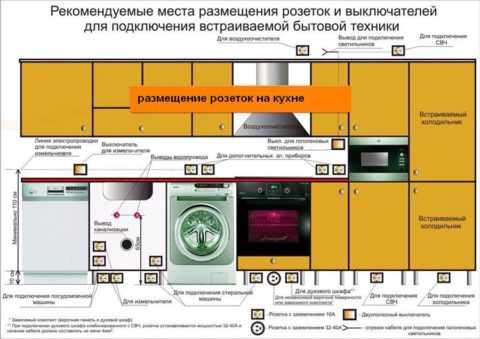

Где разместить розетку электрической плиты и другие розетки на кухне?

Высота розетки для плиты часто вызывает определенные вопросы. Ведь здесь необходимо найти тонкую грань между удобством эксплуатации и эстетическим внешним видом, который розетка для электрической плиты может немало подпортить. Поэтому в нашей статье мы решили более детально рассмотреть вопрос монтажа таких розеток и рассмотрим вопросы, начиная от высоты установки, и заканчивая способами подключения.

Высота установки розетки для электроплиты

Прежде всего, давайте разберемся непосредственно с высотой установки. С одной стороны, нам необходимо чтобы в случае необходимости мы могли легко снять напряжение с нашего нагревательного устройства. С другой стороны, розетку желательно скрыть от посторонних глаз.

Установка розетки за плитой

На данный момент, существует три наиболее распространенных способа решения проблемы установки розетки для электроплиты:

  • Во-первых, розетка плиты может быть установлена, как и другие розетки, в комнатах, на высоте 10 – 15 см от уровня пола.
  • Второй вариант предполагает установку розетки на 5 – 10 см выше уровня столешницы, чуть в стороне от самой плиты.
  • И третий вариант вообще исключает установку отдельной розетки для плиты.

Давайте рассмотрим аргументы в пользу каждого из этих способов. При монтаже розетки по первому варианту, мы визуально скрываем ее с нашего поля зрения, но вот добраться до такой розетки будет несколько сложнее.

С другой стороны, снять напряжение с розетки нам крайне необходимо только на время мойки, либо в экстренных ситуациях. Исходя из этого, данный вариант сейчас является одним из наиболее распространенных.

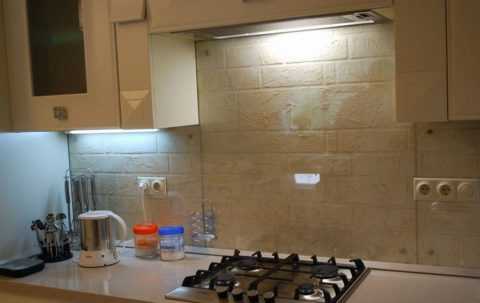

Установка розетки над столешницей

Если вы решили установить розетку чуть выше уровня столешницы, то оперировать вилкой вам будет намного удобнее, но внешний вид вашей кухни от этого может пострадать. Если вы собираетесь изымать вилку из розетки всякий раз как окончили приготовление пищи, то мы должны вас предостеречь.

Это приведет к ослаблению контактов и возможному попаданию грязи на контактную часть. Поэтому данный вариант не является самым удачным.

Подключение электрической плиты без розетки

Последним возможным вариантом является подключение электроплиты вовсе без розетки. Данный метод предполагает подключение кабеля от автоматического выключателя в квартирном щитке, непосредственно подсоединённого к клеммнику плиты.

Для снятия напряжения на время мойки плиты, или в экстренных ситуациях, инструкция советует использовать автоматический выключатель в квартирном щитке. Единственным недостатком данного метода является невозможность перемещения плиты после установки, но как показывает практика делают это очень редко.

Подключение электрической плиты

Исходя из описанных выше вариантов установки розетки, существуют два способа подключения – через розетку и напрямую. Но для обоих этих вариантов существуют еще варианты, зависящие от напряжения питающей сети.

Ведь электрическая плита — это достаточно мощный электроприемник, и для его подключения часто используют напряжение в 380В.

Подключение розетки для электрической плиты

Начнем с наиболее распространенного варианта подключения электрической плиты – через розетку. Как мы уже отметили выше, розетка может быть 220В или 380В. Причем розетка на 380В может быть двух- или трехфазной.

Но давайте обо всем по порядку:

  • Согласно п. 9.6 ВСН 59 – 88, электрическая плита должна подключаться от отдельного автоматического выключателя на 25А. Этот автомат может быть установлен в квартирном или этажном распределительном щитке.

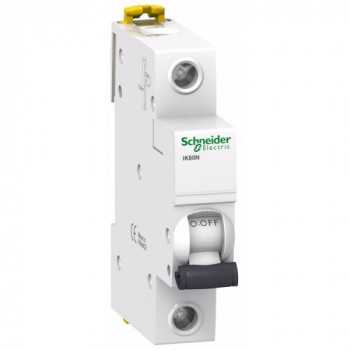

Однополюсный автомат на 25А

  • Провод или кабель питания должен соответствовать данному номинальному току. Исходя из этого, можно использовать провод сечением не менее чем 1,5 мм2. Но для исключения возможных эксцессов, мы бы посоветовали использовать кабель сечением не менее 2,5 мм2.

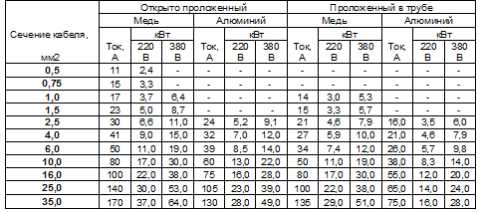

На фото таблица выбора сечения проводов

Обратите внимание! Начиная с 2000 года, согласно нормам ПУЭ, в жилых помещениях запрещено использовать проводку с алюминиевыми проводниками. Поэтому данный вариант даже не рассматривается.

  • Если вы выполняете подключение своими руками, то давайте коснемся вопроса количества жил провода. Для однофазного подключения напряжением в 220В, это обязательно должен быть трехжильный провод. Для двухфазного подключения 380В, количество жил провода должно быть не меньше 4. А для трехфазного подключения 380В, их и вовсе должно быть пять.
  • Почему так? Кроме непосредственно фазного и нулевого провода, в обязательном порядке должен использоваться провод заземления. Он обозначается желто-зеленым цветом, и по сечению должен быть равен фазному проводнику.
  • Для плиты розетка должна соответствовать ее номинальному току, то есть для однофазной сети это 25А. Если же вы используете двух- или трехфазную сеть, то номинал розетки должен быть не меньше 16А. Да и меньше вы вряд ли найдете.

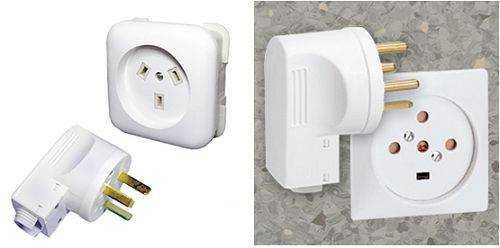

Однофазная розетка и вилка

Наиболее распространенным вариантом является использование однофазных розеток.

Они несколько отличаются по форме от общепринятых, но в целом их подключение не должно вызвать трудностей.

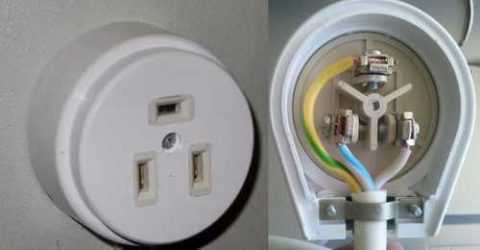

Розетка 2Р+РЕ

Розетка типа 2Р-РЕ может быть использована для однофазного подключения.

Но для двухфазного подключения электрической печи ее использовать нельзя, так как для работы печи нам в обязательном порядке необходимо подключение нулевого провода.

Розетка 3Р+РЕ

Розетка 3Р+РЕ может быть использована для двухфазного подключения электрической печи.

Только к одной фазной клемме мы должны подключить нулевой провод.

Розетка 3Р+РЕ+N

Розетка 3Р+РЕ+N может быть использована для трехфазного подключения электрической печи.
  • Подключение однофазной розетки происходит по стандартной схеме, поэтому описывать его более подробно не видим смысла. А вот на подключение розеток на 380В остановимся более детально.

Однофазное подключение вилки электропечи

  • Дело в том, что при подключении таких розеток, крайне важно соблюсти соосность фазных и нулевых проводов на вилке и розетке. Поэтому, при подключении следует быть предельно внимательным, и, если такое подключение вызывает у вас вопросы, обратитесь к соответствующим статьям на нашем сайте.

Подключение без розеток

Если вы хотите, чтобы высотa розетки плиты вас не волновала, то можно обойтись и вовсе без нее. Для этого, кабель от автоматического выключателя просто подключаем к клеммнику электрической печи. Давайте разберемся как это сделать более детально.

Схема подключения электрической печи без розетки

Итак:

  • Прежде всего, выбираем провод соответствующим количеством жил и сечением. Здесь действуют те же правила, как и для подключения с розеткой.
  • Пробрасываем наш провод или кабель от печки до питающего автоматического выключателя. Для защиты провода от механических повреждений, на участке от стены до электропечи используем пластиковый гофрированный шланг.

Схема подключения вилки к электрической печи при однофазном подключении

  • Теперь производим подключение на клеммнике электрической печи. Обычно он содержит 6 клемм. Три из них подписаны как L1, L2 и L3 или просто 1,2, 3. К ним подключаем наш фазный проводник. При однофазном соединении, фазный проводник подключается к одной из этих клемм, а к двум остальным делается перемычка.

Схема подключения для трехфазной сети

  • Если производится трехфазное подключение, то каждая фаза подключается к отдельной клемме. При этом никаких перемычек между этими клеммами не должно быть. Цена такой ошибки может быть очень велика. При двухфазном подключении, провод садится на две любые клеммы и между одной задействованной и одной не задействованной клеммой, выполняется перемычка.

Однофазное подключение на клеммнике электрической печи

  • Нулевой провод подключается к клеммам 4 и 5. Иногда они еще могут содержать маркировку N1 и N К одной клемме подключается провод, и делается перемычка к другой клемме. Это не зависит от типа подключения.
  • На последнюю, шестую клемму, подключаем провод защитного заземления как на видео. Иногда эта клемма имеет соответствующее обозначение, или просто номер 6.
  • Теперь переходим к подключению в распределительном щите. Прежде всего проверяем, что наш автоматический выключатель отключен. А для большей безопасности, лучше и вовсе снять напряжение со всего щитка за счет отключения вводного автомата.
  • Фазные проводники подключаем к выводам нашего автомата, а нулевые и защитного заземления — к соответствующим шинам в щитке.

Обратите внимание! Дабы не запутаться где фазные, а где нулевые провода, подключение лучше выполнять в соответствии с нормами ПУЭ. Согласно п.1.1.29 и 1.1.30 данного нормативного документа, нулевые жилы провода должны быть обозначены голубым цветом, жила защитного заземления обозначается желто-зеленым цветом, а фазный проводник может быть обозначен любым другим цветом.

Вывод

Мы очень надеемся, что смогли ответить на вопрос, какова должна быть высота розетки плиты, а также как данное электроустановочное оборудование подключать. Но если вы не уверенны в своих силах, то лучше не экспериментировать. Вызовите электрика и заплатите ему за подключение, чем будете подвергать опасности жизнь своих близких и свою.

elektrik-a.su

Розетки для варочных панелей и духовых шкафов

В данной статье вы найдете полную информацию о правильном выборе розетки для варочной панели и духового шкафа, а также всех нюансах подключения данных электроприборов к сети.

Духовой шкаф и варочная поверхность являются наиболее энергоемкой техникой на кухне, поэтому правильный выбор и подключение розетки является залогом вашей безопасности.

Выбор розеток

Внимание! Для каждого вида оборудования настоятельно рекомендуется использовать отдельную розетку.

В первую очередь стоит внимательно ознакомиться со всеми техническими характеристиками приобретенного вами электроприбора и только на основании имеющейся информации приступать к выбору розетки.

Основными параметрами здесь будут являться:

  • Однофазная или трехфазная. В зависимости от напряжения в сети. Для бытовых приборов подойдет однофазная розетка (напряжение сети 220В), а для промышленного использования – трехфазная (если напряжение сети 380В).
  • Номинальная нагрузка. Выбираем в зависимости от величины нагрузки конкретного электроприбора. Следует выбирать с запасом, если нагрузка варочной панели 10А, то выбранная розетка должна быть рассчитана на 16А.
  • Наружная или внутренняя. Типы монтажа подробнее рассмотрим ниже.
  • Уровень защиты корпуса. Так как розетка будет находиться на кухне, следует остановить свой выбор на более защищенном корпусе. В этом вам поможет система обозначений, которую можно увидеть в технической документации, а также непосредственно на корпусе розетки. Выглядит она так: IP XY. Где Х показывает уровень защиты от воздействия посторонних предметов (обозначается цифрой от 0 до 6) – чем больше значение – тем выше уровень защиты. Значение Y показывает уровень защиты от воздействия влаги. Так как кухня – это помещение с повышенной влажностью, то степень защиты должна быть не ниже IP
  • Наличие заземления. Для безопасного использования духового шкафа и варочной панели (так как и всех остальных электроприборов) необходима розетка с заземлением.
  • Визуальные характеристики. Да, это очень субъективный параметр выбора, но если визуально видно, что розетка не высокого качества (дешевый пластик, ненадежные контакты, и т.д.), то стоит отказаться от ее покупки в пользу более надежной модели, пусть и стоить она будет дороже.

Место монтажа

Немаловажным моментом при установке является место монтажа.

По «евростандарту» розетки должны размещаться на высоте 15 см от пола, но не стоит слепо следовать этому правилу. Идеальной высотой является расстояние в 15-30 см от панели пола. Хотя при монтаже, в первую очередь, следует учесть особенности вашего кухонного гарнитура и предполагаемого расположения духового шкафа и варочной панели.

Варианты монтажа

Как говорилось выше, существует два варианта монтажа:

  1. Скрытый – розетка и провода вмонтированы в стену.
  2. Наружный – проложены непосредственно на стене.

Первый вариант монтажа является более надежным и выглядит эстетично, но использование этого вида возможно только в том случае, если имеющаяся на кухне проводка отвечает всем нормам (более подробно о нормах речь пойдет ниже).

Или же есть возможность проложить новую проводку внутри стен (когда ремонт в помещении еще не сделан). Если же проводка старая или не рассчитана на необходимую нагрузку, следует проложить проводку в специальные монтажные короба, и использовать наружный тип розетки.

По «евростандарту» розетки должны размещаться на высоте 15 см от пола, но не стоит слепо следовать этому правилу

Подключение варочной панели и духового шкафа к однофазной сети

Выбор кабеля

Для однофазной сети потребуется трехжильный кабель. Чтобы правильно выбрать сечение жил кабеля нужно точно знать величину такого параметра как сила тока (измеряется в амперах (А) и обозначается буквой I).

Данную величину можно посчитать по формуле:

I=P/U

P – это полная нагрузка электроприбора (измеряется в ваттах (Вт))

U – напряжение в электрической сети (измеряется в вольтах (В))

Далее путем простых вычислений и таблицы сечения кабеля определяем, что для подключения варочной панели мощностью 7500 Вт к сети 220В необходим кабель сечением минимум 6 мм. А для духового шкафа мощностью до 3,6 кВт следует прокладывать кабель сечением 3х2,5 мм.

Выбор автомата

Главным параметром при выборе автоматического выключателя (автомата) является номинальная величина тока в сети. Как и при выборе кабеля, выбирая нужный автомат, применяем формулу I=P/U. После подсчетов определяем, что для варочной панели мощностью 7,5 кВт необходим автомат на 40А. а для духового шкафа подойдет автомат номиналом 16А.

Выбор и подключение устройств защитного отключения (УЗО)

Для безопасности электрической сети помимо автоматического выключателя рекомендуется использовать устройств защитного отключения (УЗО). Помимо защиты электрической сети, данное устройство защищает человека от поражения электрическим током, срабатывая, если ток утечки превышает заданный параметр.

На данный момент известны УЗО рассчитанные на дифференциальный ток (ток утечки) величиной 10mA, 30mA, 100mA, 300mA.

Так для сети 220В подойдет устройств защитного отключения (УЗО) типа АС 40А и с величиной тока утечки в 30мА для варочной панели, и 16А 10мА для духового шкафа.

Подключение

После того как мы определились со всеми параметрами сети и выбрали соответствующие заданным параметрам компоненты, можно приступать непосредственно к подключению розетки.

Для этого, в первую очередь, необходимо:

  • Выбрать место монтажа.
  • Проложить (если имеется такая необходимость) новый кабель.
  • Подключить УЗО и автомат.
  • Установить коробки для монтажа розеток (для внутренних розеток).

После чего мы:

  • Убеждаемся в отсутствии напряжения в сети. Используя тестер или индикаторную отвертку.
  • Зачищаем жилы кабеля. Для удобства подключения розетки нам необходимо зачистить концы кабеля специальным инструментом или обычным канцелярским ножом.
  • Подключаем розетку. Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке (коричневый (красный) провод – фаза (L), синий (голубой) провод – ноль (N), желто-зеленый провод – заземление (PE)), после чего закрепляем их крепежными винтами. Винты нужно зажимать крепко, но без большого усилия, чтобы не сорвать резьбу.
  • Устанавливаем розетку в коробку. Аккуратно укладываем провода внутрь коробки, туда же помещаем розетку и надежно закрепляем ее с помощью специальных лапок.

Все, розетка установлена. Но перед ее использованием необходимо убедиться в наличии напряжения в сети. Для этого мы включаем автомат и УЗО, и с помощью тестера или индикаторной отвертки убеждаемся в наличии напряжения. Розетка готова к использованию.

Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке

Подключение варочной панели и духового шкафа к трехфазной сети

Выбор кабеля

При подключении духового шкафа к сети с напряжением в 380В нам будет необходим пятижильный кабель сечением минимум 1 мм, но лучше взять кабель 5х1,5 мм. А для варочной панели потребуется кабель 5х4 (минимум 5х2,5мм).

Выбор автомата

Потребуется автомат 16А для варочной панели, и 10А для духового шкафа.

Выбор устройства защитного отключения (УЗО)

Для варочной поверхности нам необходимо УЗО 25А с током утечки 30мА. А для духового шкафа 10А с током утечки 10мА.

Подключение трехфазной розетки

Подключение трехфазной розетки ничем кардинально не отличается от подключения однофазной. Все отличие только в двух «лишних» проводах.

Рассмотрим детальнее схему подключения: контакты L1, L2, L3 – это три фазы нашей сети, N – ноль, а РЕ – заземление (как и в однофазной сети).

После подключения розетки к сети нужно проверить отсутствие фазы на корпусе и измерить величину напряжения. Если между фазами напряжение равно 380В – все подключено правильно и розетка готова к использованию.

Блиц-советы

  • Если вы неуверены, что сможете правильно подключить электрооборудование – то следует доверить эту работу профессионалам.
  • При эксплуатации духового шкафа и варочной панели категорически запрещается пользоваться всеми различными удлинителями, тройниками и переносками (даже если они заводской конструкции).
  • Не советуют монтировать розетку непосредственно за электроприборами. Это грозит тем, что могут возникнуть проблемы с установкой кухонного оборудования на предназначенное для этого место. Перед монтажом хорошо продумайте планировку вашей кухни.
  • При выборе УЗО и автоматов стоит отдавать предпочтение проверенным производителям. А также внимательно изучать сертификаты качества. Ввиду того что на отечественном рынке часто встречаются подделки данного вида товаров.
  • Не стоит устанавливать розетки за мойкой – вода и электрика несовместимы.
  • Перед подключением следует проверять напряжение в сети. Хоть редко, но иногда в домах встречаются отдельные розетки с напряжением в 380В.
  • При подключении жил кабеля будьте внимательны и не перепутайте заземление с нулем. Для прозвонки используйте тестер.

housetronic.ru

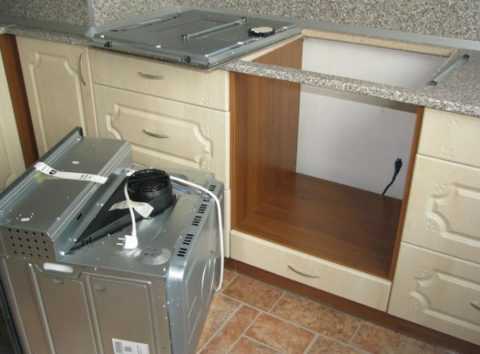

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ И ДУХОВОГО ШКАФА К ОДНОЙ РОЗЕТКЕ

Теперь нужно освободить от упаковки варочную панель или поверхность, кому как нравиться ее называть. Как правило, в ее комплекте отсутствует кабель, но есть инструкция к его подключению. И уж тем более нет вилки. Вилку нужно купить отдельно. Но отдельно от розетки ее не продают, потому покупайте вместе с розеткой. Розетка выглядит так же, как и в спаренной. Почему в комплекте со спаренной розеткой нет вилок, я тоже не знаю, и даже не имею предположений.

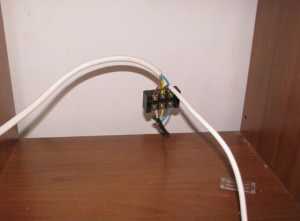

Провод к клеммам варочной панели нужно монтировать в соответствии с инструкцией варочной панели, она у каждой своя. Провод купить нужно многожильный, но сечение провода должно соответствовать сечению кабеля (или провода) идущего от щитка к розетке. Пример подключения варочной панели.

Главное, чтобы провода фазы и нуля в вилке соответствовали фазе и нуля в розетке.

Для тех, кто не знает, желто-зеленый провод соответствует заземлению, синий или голубой с белым — нулю, все остальные цвета — фазе. Если вы все поняли, то проблем у вас не возникнет.

Даже если все провода по цветам у вас подключены как вам взбрело в голову, главное, чтобы фаза и ноль были на местах, не взирая на цвет. Фазу в розетке можно проверить обычной индикаторной отверткой при включении автомата в щитке. Фаза в клеммах на варочной панели обозначена буквой.

В инструкции к варочной панели фаза и ноль указаны так. L — фаза. N — ноль. Заземление обозначено специальным значком, который вы сразу распознаете. Главное здесь, не ошибиться в соответствии фазы и нуля при контактах вилки с розеткой. Все остальное просто.

Духовой шкаф, в отличии от варочной панели, практически всегда снабжен вилкой, так же как телевизор, фен, холодильник и другие электроприборы. Здесь делать ничего не нужно. Не нужно искать соответствий и совпадений в фазе и нуле. Не нужно разбирать вилку и смотреть где какого цвета провод. Точно так же, как вы не делаете этого, включая в розетку другие бытовые электроприборы.

Кстати, о стиральных машинах. Случается, что некоторые стиральные машины, подключенные без УЗО и заземления, «пощипывают» владельцев током. В этом случае нередко помогает следующее простое решение. Выньте вилку из розетки и воткните ее обратно, сменив местами «зубья» вилки.

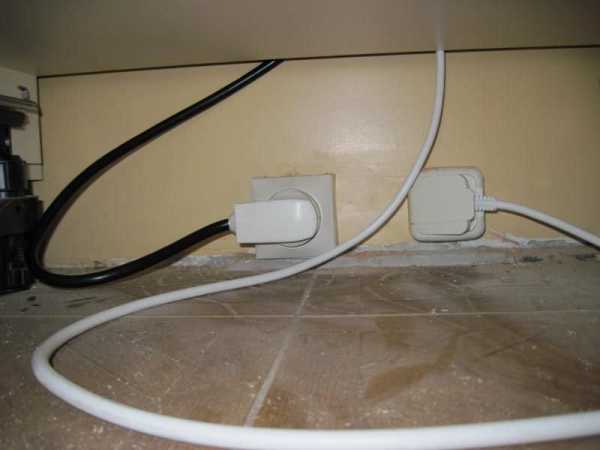

Что касается подключения к розетке духового шкафа и варочной панели, то это все что я хотел написать. Если возникнут затруднения, спрашивайте в комментариях. Надеюсь, что все изложенное выше, очень вам поможет.

blogremont.ru

Подключение варочной панели и духового шкафа в одну розетку

Содержание:
  1. Параметры плит
  2. Розетка для духового шкафа и варочной панели
  3. Чем отличается независимый духовой шкаф от зависимого
  4. Схема подключения духового шкафа к варочной панели
  5. Порядок подключения плиты

Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетку.


Параметры плит

Перед тем как подключать варочную панель и духовой шкаф, необходимо сделать выбор соответствующих розеток и кабелей, в полной мере отвечающих требованиям электробезопасности. Розетки следует выбирать в соответствии с техническими характеристиками подключаемых приборов. Практически все духовые шкафы и варочные панели выпускаются в одно- или трехфазном исполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует использовать только те материалы для подключения, которые им соответствуют.

Все бытовые устройства, мощностью не более 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается с помощью обыкновенного кабеля через вилку на 16А. Такой вариант применяется в случае независимого подключения.

Варочная панель не укомплектована вилкой, поэтому подбирается сразу весь комплект: вилка и розетка. Если мощность прибора находится в пределах от 3,6 до 7,0 киловатт, тогда используется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Особое внимание следует уделить заземлению, обеспечивающему безопасную эксплуатацию устройства.


Розетка для духового шкафа и варочной панели

Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетки (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетки в помещениях с высоким уровнем влажности.

Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.

Силовые розетки могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.

При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:

  • Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт – минимум 32 А, а для установок с более высокой мощностью понадобятся розетки на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
  • Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетке и вилке должно быть три контактных группы, а при 380 В – пять групп.
  • Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетки воды и пыли абсолютно исключается.
  • Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.


Схема подключения духового шкафа к варочной панели

Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.

Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:

  • В обязательном порядке должно быть предусмотрено защитное заземление. Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
  • Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
  • При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.
  • Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в соответствии с мощностью духового шкафа.

Порядок подключения плиты

Довольно часто встречаются кухни, где отсутствует розетка для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.

Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении.

При выполнение подключения варочной панели и духового шкафа в одну розетку, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетке и устройства можно запускать в работу. В некоторых случаях вместо розетки применяются специальные клеммные колодки, закрепляемые на стене.

electric-220.ru

Где делать розетку для вытяжки?

Планируя электропроводку на кухне, многие задаются вопросом – «Где делать розетку для вытяжки?», и это правильно, ведь если ошибиться с расположением, розетка может помешать установке кухонного гарнитура или оборудования, работе вытяжки, а кроме того, испортить висящими проводами интерьер кухни.

В этой статье я расскажу, где самое оптимальное место для размещения розетки под практически любую вытяжку, кроме того, опишу некоторые стандарты, варианты и особенности установки.

Разнообразие различных видов кухонных вытяжек и способов их установки, осложняет выбор места для розетки, особенно, если вы еще не подобрали точную конфигурацию кухонного гарнитура и саму вытяжку.

Эта информация будет интересна прежде всего тем, кто на этапе электромонтажа еще не знает какая точно будет у него кухня и хочет, чтоб розетка для вытяжки была универсальная подходила практически под любой воздухоочиститель. Для большинства розеток в квартире, высоту установки розеток выбрать легко, достаточно пользоваться простоыми правилами, в случае с кухонной бытовой техникой это не работает.

Основные виды кухонных вытяжек


В настоящее время существует достаточно большое количество кухонных вытяжек различных типов: подвесные, встраиваемые, настенные, угловые и островные.



Как видите, кухонные вытяжки сильно различаются между собой как конструктивно, так и по способу монтажа, поэтому правильно разместить розетку, чтобы она подходила практически к любому варианту довольно непросто, но все же возможно.

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.



а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.



Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.


Почему розетку для вытяжки удобнее всего сделать на высоте 110см


Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см



Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см



При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см это высота установки розетки от столешницы.

От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола - 190см.



Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.


Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола - 190см.


Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.



И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Если же вы знаете более универсальное место для розетки кухонной вытяжки, обязательно пишите в комментариях к статье, кроме того? оставляйте любые мнения, дополнения, вопросы или замечания по этой теме, буду рад ответить всем!

rozetkaonline.ru

Где установить розетку для духового шкафа?

Сегодня очень многие устанавливают варочные панели вместо полноценной плиты, а потом устанавливают отдельный духовой шкаф. В некоторых ситуациях — это очень рациональный подход при обустройстве кухни. Когда проектируется короб под духовой шкаф, даже сборщики мебели иногда забывают об одной мелочи, тем не менее, очень важной. И о том, где установить розетку для духового шкафа, приходится думать уже непосредственно перед его использованием. Часто пользуются обычным удлинителем, но его применять не всегда можно. Рассмотрим все подробнее.

к содержанию ↑

Правила установки розетки для духового шкафа

До того, как заняться установкой розетки, следует изучить рекомендации, указанные в паспорте к бытовой технике. Паспорт содержит информацию о габаритных показателях электрооборудования и об условиях его подключения к электросети.

Запрещенные для установки места

В некоторых зонах установка розетки категорически запрещена. Они представлены:

  • Местами, в которых возможно попадание воды. Чаще всего это мойка или канализационный слив.

Важно! Если установка розетки выполняется под мойкой, ее нужно надежно защитить от влаги.

  • Местами, расположенными сразу за духовым шкафом. Пользоваться ею будет просто неудобно.
  • Сразу же возле варочной панели.

Оптимальные места для размещения

Обязательно нужно учитывать, что розетку нужно располагать на уровне ниже столешницы. Лучше всего для ее размещения использовать короб.

Важно! Обязательно нужно учитывать наличие свободного пространства возле розетки, так как доступ к ней должен быть свободным. Этот нюанс очень важен для безопасности, так как поломаться или загореться может даже правильно установленная розетка. В случае опасности требуется быстрое отключение прибора от электросети.

Установить розетку для духового шкафа можно в непосредственной близости от короба вытяжки или на рабочей стене гарнитура для кухни.

к содержанию ↑

Применение удлинителя

Для того чтобы соединить духовой шкаф с розеткой, используется удлинитель. Поэтому не имеет большого значения расстояние между ними. Конечно же, не хочется, чтобы удлинитель бросался в глаза. Для этого его можно спрятать за кухонной мебелью.

В том случае, если удлинитель по каким-либо причинам использовать нельзя, заранее продумывается, как установить розетку к духовому шкафу. Расстояние между ними в таком случае должно составлять не более одного метра.

Важно! Чтобы сделать установку правильно, лучше обращаться к специалистам. Они не только выберут наиболее удачное для размещения место, но и квалифицированно выполнят монтаж по всем правилам техники безопасности.

к содержанию ↑

Варианты подключения

Чтобы подключить духовой шкаф, пользуются следующими схемами:

  • Однофазной. Ее используют в том случае, если помещение оснащено только однофазной сетью с напряжением 220 В.
  • Двухфазной или трехфазной. Ее используют для того, чтобы увеличить мощность и в то же время повысить КПД.

Производитель не может предугадать заранее, какую схему будет использовать потребитель, поэтому на варочных панелях отсутствует стандартная электрическая вилка.

Важно! Духовой шкаф – не такой мощный прибор, поэтому для его нормальной работы предназначена бытовая электросеть, напряжение в которой составляет 220 В. Именно поэтому в комплектации с таким оборудованием идет стандартная евровилка с заземляющими контактами в конструкции.

к содержанию ↑

Как подключить линию к электрощиту?

Когда подключается духовой шкаф к электрощитку, для него рекомендуется выделение отдельной линии, которую защищает выключатель-автомат:

  • Если номинальный ток у прибора составляет 16А, устанавливается автоматический выключатель на 25 А.
  • Если – 32А, выключатель нужно брать на 40А.

Важно! Обязательно требуется подключение защитного заземления. У питающего кабеля духового шкафа есть одна заземляющая жила, соединенная с корпусом прибора. Ее выводят для того, чтобы соединить с соответствующим контактом на электрической вилке. Цвет изоляции у такой жилы – желто-зеленый.

ustanovka-elektricheskogo-duxovogo-shkafaИногда у выведенных проводов изоляция может быть одинакового цвета или маркировка проставлена не такая, как принято.

Важно! Если подключение выполняется самостоятельно, обязательно нужно убедиться в правильности соединения всех выводов.

Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку. А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером.

Чтобы определить фазный, нулевой и заземляющий провода, можно воспользоваться следующим алгоритмом:

  1. Используя индикаторную отвертку, в месте, где будет устанавливаться электрическая розетка, следует определить провод фазы. Его обязательно нужно пометить изолентой или подписать.
  2. Для определения нулевого провода на электрощитке также используется индикаторная отвертка.
  3. Чтобы обнаружить заземляющий проводник, нужно внимательно осмотреть металлический корпус щитка или специальную колодку. Обычно он подключается к ним.
  4. Далее производится отключение фазного и нулевого проводов от вводного автомата. Потом их нужно соединить между собой.
  5. Со стороны прибора нужно проверить сопротивление с помощью тестера, которое образуется между проводом фазы и двумя оставшимися. Когда значение сопротивления будет минимальным, это говорит об обнаружении нулевого провода.
  6. После идентификации и подписания всех проводов можно устанавливать розетку и подключать кабель к выключателю-автомату.
к содержанию ↑

Как выбрать розетку?

До того, как решить, какую розетку выбрать для варочной панели, следует внимательно изучить характеристики техники. Подключение и варочных панелей, и духовых шкафов может быть и одно-, и трехфазным. Мощность таких приборов варьируется от 2,5 до 10 кВт.

Важно! В комплекте с варочными поверхностями не идут вилки и, зачастую, кабеля, поэтому их можно напрямую соединить с щитком. Но хотя вилка и не используется, обязательно нужно поставить УЗО и выключатель-автомат.

Какую же розетку выбрать?

  • Для однофазного подключения прибора мощностью до 3,5 кВт используется стандартная розетка на 16А. Чаще всего духовые шкафы продаются уже с обычным проводом и шестнадцатиамперной вилкой, поэтому требуется приобретение только розетки. А в случае с варочной панелью потребуется приобретение всех комплектующих.
  • Более мощные модели, 3,6-7 кВт, требуют подключения к силовой розетке на 32 А. В некоторых случаях потребуется приобретение и специальной вилки на 32А.
  • Вольтаж при трехфазном подключении составляет 380 В. В том случае, если электроприбор не мощнее 3,5 кВт, достаточно розетки на 20А. Мощная варочная поверхность потребует 32А.

Важно! Подобная техника обычно оснащается вилками и розетками с заземляющим контактом, поэтому они имеют большее количество отверстий и штырьков. Однофазные представлены тремя: двумя питающими и землей, трехфазные – пятью: тремя питающими, землей и нейтралью. Пренебрегать этим нельзя, так как отсутствие заземления опасно для жизни.

к содержанию ↑

Видеоматериал

Как видите, не так уж и просто выбрать розетку для духового шкафа. Чаще всего это дело все же доверяют профессионалам-электрикам. Однако мы уверены, что данная статья была полезной для того, чтобы проконтролировать выполненную работу.

Поделиться в соц. сетях:

serviceyard.net
