Составление планов зданий: нормативное регулирование

То, каким образом должен составляться план здания, если под таковым понимать правовую категорию, регулирует Приказ Минэкономразвития РФ №403, изданный 01.09.2010 года. В нем определена форма соответствующего документа, а также установлены требования к его составлению. Кроме того, важнейшим нормативным актом в сфере разработки планов является Федеральный закон №221-ФЗ, принятый 24.07.2007 года. В нем, в частности, определено то, что представляет собой план здания, какие сведения он содержит. Рассмотрим данные нормы, а также те, что дополняют их по Приказу №403, подробнее.

В чем заключается сущность плана здания?

Итак, план здания, в соответствии с нормами ФЗ №221, является документом, в котором отражены основные сведения, что присутствуют в государственном кадастре, а также информация о здании, нужная для постановки его на учет. В плане также могут детально отражаться сведения о тех или иных его частях и иные, что необходимы для внесения записей о строительном объекте в кадастр.

Стоит отметить, что есть довольно много похожих документов, например архитектурный план здания. Однако назначение у них может быть совершенно иным. Так, архитектурный план может не иметь прямого отношения к кадастровым записям, составляться на уровне проекта, дорабатываться.

В свою очередь, план, составление которого регулируется Приказом №403, предполагает отражение сведений о готовых объектах, поставленных на кадастровый учет. Чаще всего под планом здания, если следовать официальным нормам права, подразумевается именно технический план. Хотя, безусловно, рассматриваемому словосочетанию неофициально может соответствовать самый широкий спектр документов.

Источник, о котором идет речь, — «официальный» план здания, может составляться для разных типов объектов. Это могут быть как отдельные сооружения, так и, в частности, офисные комплексы, многоквартирные дома. Это могут быть как типовые здания, так и те, что построены в рамках уникальных строительных проектов.

Структура плана здания

Рассматриваемый документ состоит из 2 основных блоков:

• текстового;
• графического.

Каждый из них представлен несколькими разделами, перечень которых может быть определен как строго законодательно, так и формироваться, исходя из конкретного вида кадастровых работ.

Предназначение текстового блока заключается в отражении максимально подробных сведений об объекте. В нем могут фиксироваться различные условные обозначения, оптимизирующие представление той или иной информации в документе. В текстовом блоке плана здания присутствуют разделы, в которых отражаются:

• сведения о проводимых кадастровых работах;
• исходные данные, информация о проведенных измерениях, расчетах;
• сведения о расположении здания в пределах земельного участка;
• основные характеристики объекта;
• информация о тех или иных частях здания;
• основные характеристики помещений — если речь идет, к примеру, о многоквартирном доме;
• заключение инженера по кадастру.

Не менее важен и графический блок. Главное — наглядно отразить в нем особенности архитектуры здания, показать несущие конструкции и дополняющие их элементы сооружения. В графическом блоке плана также присутствует определенный перечень разделов. В числе таковых:

• схема, отражающая структуру геодезических построений;
• схема размещения объекта в рамках земельного участка;
• чертеж контура объекта;
• поэтажный план объекта или здания в целом с указанием, если это необходимо, тех или иных помещений.

Документ, о котором идет речь, обязательно должен включать разделы:

• отражающий общие сведения о проводимых работах по кадастру;
• содержащий исходные данные;
• включающий сведения о проведенных измерениях, расчетах;
• включающий чертеж здания.

Другие разделы включаются в документ в зависимости от специфики конкретного строительного проекта, а также разновидности проводимых кадастровых работ.

Оформление плана здания

Рассмотрим теперь то, каким образом может быть оформлен документ, о котором идет речь. Требования к подготовке технического плана здания, определенные законодательством, предполагают, что соответствующий документ будет оформляться для каждого отдельного сооружения. В случае если тот или иной объект образовался в результате реконструкции нескольких, то план составляется в единственном экземпляре. Но при этом в документе должны в установленном порядке отражаться сведения о всех зданиях, образованных в рамках проекта.

Подготовка плана: общие требования

Рассмотрим теперь непосредственно требования к подготовке технического плана здания в контексте их общих положений. Документ, о котором идет речь, составляется на основе кадастровых сведений о здании, а также земельном участке, на котором оно расположено. Для этого используются такие источники:

• выписка;
• кадастровый паспорт.

В случае если здание размещено на нескольких участках, то используются выписки по каждому из них. Информация о здании (не считая сведений о его расположении на земельном участке) отражается в техническом плане, исходя из содержания представленной заказчиком работ по кадастру документации, разрешения объекта на ввод или же техпаспорта здания. Копии соответствующих документов могут быть включены в приложение к плану постройки. В некоторых предусмотренных законом случаях изготовления данных источников не требуется. Если это так, то сведения об объекте включаются в план жилого здания на основе декларации, которая подготовлена в соответствии с отдельными требованиями, зафиксированными в законодательстве. Соответствующий документ при этом должен быть частью приложения к плану.

В случае если при подготовке рассматриваемого документа задействовались иные источники, использование которых предусмотрено федеральным законодательством, то их копии должны также быть включены в структуру приложения.

Формат плана здания

Документ, о котором идет речь, должен составляться в электронном виде в формате XML. При этом он должен быть заверен электронно-цифровой подписью инженера по кадастру. Данный файл должен соответствовать установленным требованиям к соответствующему формату для того, чтобы сведения, отраженные в нем, могли быть считаны и проконтролированы.

Цифровая схема здания должна формироваться на основе XML-шаблонов, которые утверждаются Федеральной службой кадастра и загружаются ведомством на сайт. Если законодательство, регулирующее использование соответствующих файлов, меняется, то Федеральная служба кадастра вносит корректировки в данные XML-шаблоны.

Электронная подпись инженера должна иметь сертификат и соответствовать критериям, установленным в законодательстве РФ и регулирующим электронный документооборот.

В свою очередь, приложения, которые дополняют план здания, могут быть напечатаны на бумаге. Для того чтобы дополнить ими рассматриваемый документ, их необходимо отсканировать в формате PDF и также подписать с помощью ЭПЦ инженера по кадастру. Поэтажный план здания или какой-либо его части следует сканировать в формате JPEG.

В структуру приложения также могут входить иные электронные документы, если это предусмотрено законодательством РФ. В ряде случаев (например, по причине наличия соответствующих условий в договоре подряда), планы здания готовятся в бумажном варианте. Данные источники заверяются подписью и печатью инженера по кадастру. Но при этом также должен составляться и цифровой план здания — в данном случае он дополняется бумажным.

Оформление текстового блока плана здания

Изучим теперь то, каким законодательством РФ установлены требования к оформлению текстового блока рассматриваемого документа.

В рассматриваемой части плана здания фиксируются прежде всего виды выполненных работ по кадастру. Для этого используется связный текст, в котором могут отражаться такие сведения, как:

• адрес здания, его частей;
• способ образования объектов;
• характеристики здания;
• кадастровые номера объектов;
• количество жилых, а также нежилых помещений в структуре здания.

Следующий тип данных, фиксируемых в текстовой части плана — сведения о заказчике проводимых работ по кадастру. Здесь могут указываться:

• ФИО, паспортные данные, адрес заказчика — если он является физлицом;
• наименование, ОГРН, ИНН, адрес — если партнер имеет статус юридического лица.

В рассматриваемом блоке плана здания также должны быть отражены:

• дата подготовки итоговой редакции документа инженером;
• сведения о человеке, составляющем документ, с указанием его ФИО, номера аттестата, подтверждающего квалификацию, телефона, адреса либо координат его работодателя, если инженер осуществляет свои трудовые функции в статусе наемного работника.

Следующий вид данных, отражаемых в текстовом блоке плана здания, — реквизиты документов, которые используются при составлении рассматриваемого источника. Например, таких как проектная документация, разрешительные документы, техпаспорт, сведения из кадастра. В случае если задействовались картографические материалы, то в текстовом блоке фиксируются:

• наименование карты;
• масштабы планов зданий, отражаемых в картографическом произведении;
• дата создания и обновления карты.

Еще одна важнейшая группа сведений в текстовом блоке документа — те, что отражают характеристики геодезической или же межевой сети, что были задействованы в рамках выполнения работ по кадастру. В данном случае нужно зафиксировать:

• систему координат;
• наименование пункта, а также классификацию знака, характеризующего геодезическую сеть;
• класс, характеризующий соответствующую сеть;
• координаты по пунктам;
• данные, отражающие состояние знака пункта, его центра, а также марку.

В текстовом блоке документа необходимо зафиксировать сведения о тех средствах измерений, что были задействованы при проведении работ. В частности, это могут быть:

• название того или иного прибора или инструмента;
• государственный номер средства измерения;
• сведения о поверке прибора или инструмента.

Полезно будет рассмотреть ряд частных нюансов, которые характеризуют текстовый блок такого документа, как схема здания. Так, стоит обратить внимание на особенности отражения в нем сведений о контуре объекта. В чем заключается специфика данной процедуры?

Контур здания в плане: нюансы

Контур здания — это замкнутая линия, которая образуется в результате прорисовки внешних границ, формы зданий на некоторой горизонтальной плоскости. Контур соответствует замкнутой линии, которая проходит на том уровне, на котором сооружение примыкает к поверхности земли. Сюда не должны включаться:

• арки или проезды;
• различные выступающие элементы, имеющие толщину не более 0,5 м и ширину, не превышающую 1 м.

Если здание размещено на сваях, то его контур формируется за счет проекции его внешних границ. То, каким образом расположена та или иная несущая опора в виде сваи, в данном случае значения не имеет.

В документе должен быть отражен метод, посредством которого определены координаты контура здания либо его части. Он может быть:

• геодезическим;
• основанным на спутниковых измерениях;
• фотограмметрическим;
• картометрическим;
• аналитическим.

Определенными нюансами характеризуется подготовка плана здания, инициированная в силу изменения данных в кадастре о соответствующем строительном объекте.

Подготовка плана при изменениях в кадастре

В случае если рассматриваемый документ заказывается по причине корректировки сведений, отраженных в кадастровых реестрах, то в его текстовом блоке должны быть зафиксированы новые значения по характеристикам объекта, которые вносятся в кадастр.

При этом в документе указываются сведения о кадастровом номере объекта. Рассматриваемые процедуры могут быть осуществлены также в том случае, если необходимо исправить ошибку, обнаруженную в кадастровой записи. В ряде случаев также фиксируется ранее присвоенный объекту номер в государственных реестрах.

Характеристики помещений в плане здания

Текстовый блок рассматриваемого документа может включать характеристики помещений, присутствующих в структуре здания — например, если оно является многоквартирным домом. Здесь могут отражаться:

• кадастровые номера объектов;
• номера этажей, на которых располагаются помещения;
• адреса объектов;
• назначение того или иного помещения, его вид;
• площадь объекта.

В ряде случаев возможно указание только кадастрового номера помещения — в частности, если осуществлено корректное внесение сведений о квартире в государственные реестры.

Заключение инженера по кадастру в плане здания

Важный компонент текстового блока документа, о котором идет речь, — заключение инженера, выполняющего кадастровые работы. Здесь могут отражаться разные типы сведений. Например, те, что отражают ошибки, которые были допущены при внесении записей о здании в кадастр, неверные расчеты по местоположению объекта, его площади (если план застройки не был исследован компетентными специалистами должным образом). В этом случае в заключении инженера может быть отражена необходимость проведения дополнительных работ, направленных на устранение выявленных ошибок.

Графический блок плана здания

Следующий ключевой блок, формирующий структуру плана, о котором идет речь, — графический. Он нужен для того, чтобы наглядно отразить ключевые элементы здания — несущие конструкции, пролеты, прилегающие к сооружению объекты.

Графическая часть плана составляется на основании данных, содержащихся в кадастровой выписке по земельному участку, на котором располагается здание. Кроме того, при ее оформлении могут использоваться различные картографические материалы, которые позволяют определить месторасположение объекта. Графический блок рассматриваемого плана может включать различные условные обозначения, перечень которых определен в соответствии с отдельными Приложениями к Приказу №403.

Полезно будет рассмотреть также то, каким образом в план объекта включается ряд иных важнейших компонентов, а именно — схема геодезических построений и чертеж.

Схема геодезических построений

Данный компонент плана здания оформляется на основе материалов измерений, которые отражают сведения, касающиеся геодезического обоснования проводимых работ по кадастру.

Схема, о которой идет речь, необходима в целях отображения расположения здания относительно:

• участка, на котором расположен соответствующий объект, а также иные сооружения;
• кадастрового квартала.

Данная схема включает границы участка или отдельных его частей, контур объекта, в отношении которого осуществляются кадастровые работы, а также различные обозначения. Кроме того, она может включать контуры иных объектов недвижимости, которые располагаются на том же участке, на котором построено основное здание, отражать данные о месторасположении улиц города, дорог и иных объектов, которые имеет смысл включать в соответствующий документ.

Чертеж здания

Чертеж как часть рассматриваемого документа должен быть представлен в масштабе, позволяющем фактически рассмотреть план здания с размерами, то есть достаточном для обеспечения читаемости расположения основных точек контура объекта. Можно фиксировать расположение тех или иных элементов контура сооружения посредством различных выносок либо врезок, которые отражаются на отдельных листах, входящих в структуру чертежа.

В предусмотренных законом случаях рассматриваемый документ может дополняться иными источниками. Например, это могут быть планы этажа — полностью или какой-либо его части. В этом случае соответствующие источники могут быть подготовлены, во-первых, с учетом рассмотренных нами требований — тех, что утверждены Приказом №403, а во-вторых — на основе нормативных актов, принимаемых компетентными органами власти в процессе регулирования коммуникаций в области кадастровых отношений.

fb.ru

Вычерчивание плана здания l Основные правила

Вычерчивание плана здания (и не только плана, но и всего строительного чертежа)начинается с определения масштаба 1:50, 1:100, 1:200, 1:400, в котором Вы будете чертить.

План здания выполняется, в большинстве случаев, на отдельном листе.

План этажа представляет собой изображение полученное в результате горизонтальной секущей плоскостью (разрезом).

На чертеже указывают несущие стены, перегородки, наличие дверных и оконных проемов, лестницу (при необходимости располагают мебель, сантехнику и кухонное оборудование). Также наносят площади помещений с позициями для дальнейшего  занесения в таблицу экспликации помещений.

Последовательность вычерчивания плана здания выполняется в следующем порядке:

• наносят разбивочные осевые линии,
• Осуществляют привязку к осям несущих стен и перегородок,
• Чертят оконные и дверные проемы с привязкой к осям.
• Наносят размеры между ограждающими поверхностями, толщину стен, размеры оконных и дверных проемов с привязкой к осям или стенам. Затем указывают площади помещений. Заключающей частью является обведение чертежа.

chertegik.ru

Дополнительные конструктивные элементы

1. Дверная коробка — составляющая дверного блока, служит для навешивания на неё дверного полотна и расположения в ней ответной части фиксирующего устройства. Дверная коробка жестко крепится в дверном проеме, составляя с ним единое целое. Наличие коробки в комплекте двери свидетельствует о повышенной степени сопряжения проёма с дверью, для обеспечения лучшей изоляции разделяемых пространств.

2. Порог — нижняя поперечная часть дверной коробки. Примечателен тем, что может не входить в комплект коробки либо иметь упрощённую конфигурацию.

3. Притвор — небольшой равномерный выступ по всему периметру полотна или коробки, служащий ограничителем при закрывании, скрывающий зазоры между полотном и коробкой и повышающий изоляционные свойства двери.

4. Наличники — специальные декоративные планки, которые закрывают шов, соединяющий дверной проем и коробку. В дверях из стали, могут быть выполнены заодно с коробкой, повышая защитные свойства.

71. Что показывается на разрезе здания?

Разрезом называют изображение здания, мысленно рассеченного вертикальной плоскостью. Если мысленно рассечь здание вертикальной секущей и удалить его переднюю часть, а оставшуюся часть здания спроецировать прямоугольно на фронтальную плоскость проекций (параллельно секущей плоскости), то полученное на ней изображение и будет разрезом этого здания. Разрезы делают по наиболее важным в конструктивном или архитектурном отношении частям здания, по лестничной клетке, оконным и дверным проемам. Разрез здания называют поперечным, когда вертикальная секущая плоскость перпендикулярна продольным стенам здания. Разрез здания называют продольным, когда вертикальная секущая плоскость параллельна продольным

стенам здания. Направление секущей плоскости для разреза обозначают на плане первого

этажа разомкнутой линией со стрелками на концах, показывающей направление проецирования и взгляда наблюдателя. Как правило, направление взгляда на плане указывают либо сверху вниз, либо слева направо.

72. Что называется планом здания?

План здания – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на определенном уровне. План здания дает представление о его форме, взаимном расположении отдельных помещений. Мнимую секущую плоскость разреза располагают в пределах дверных и оконных проемов. Поэтому на плане здания показывают оконные и дверные проемы, стены и перегородки, встроенные шкафы, сантехническое оборудование и т.п.

73. Выбор оптимальных параметров расположения точки зрения в перспективных проекциях.

Чтобы изображение в перспективе хорошо смотрелось, надо учитывать естественный угол зрения человека, поэтому относительное расположение объекта, картины и точки зрения не может быть произвольным. При выборе точки зрения рекомен­дуется придерживаться следующих положений:

— главный луч зрения должен быть направлен перпендикулярно картин­ной плоскости и делить картину при­мерно пополам или находиться в средней трети картины. Картиной на­зывается то. что будет заключено между крайними лучами, идущими от зрителя к предмету;

— угол между основанием картины и сооружением должен составлять 20^е…40°;

зритель должен находиться на та­ком расстоянии от предмета, чтобы предмет был включен в конус ясного зрения или был бы в поле ясного зрения. Для этого угол между край­ними лучами зрения должен быть в пределах 28°.. .37°;

— в том случае, когда у соору­же­ния вертикальные разме­ры больше гори­зон­таль­ных, зрите­лю следует отойти на полторы-две высоты от сооруже­ния для того, чтобы угол зрения в вертикальной плоскости оказал­ся в допускаемых границах;

По расположению картин­ной пло­скости относительно объек­та перспек­тивы могут быть двух видов: цен­тральная фронтальная перспектива применяется для построения интерье­ров, т. е. перспективы внутреннего вида помещений; угловая перспектива применяется при изображении отдельных объек­тов, в этом случае картинная пло­скость располагается под углом к объекту.

По расстоянию точки зрения от предмета перспективы могут быть разделены на перспективы с острым, резким ракурсом и перспективы с ту­пым, пологим ракурсом. Ракурсом называется поло­же­ние изображаемо­го предмета относительно картинной плос­кос­ти, при котором получается резкое укорочение удаленных от перед­него плана частей.

При выборе точки зрения необхо­димым условием является реальное расположение точки зрения, т.е. наи­лучшее. Намечая точки стояния, мыс­ленно представить, как будет выглядеть здание.

studfiles.net

Изображение зданий на чертежах и генеральный план

Изображение зданий на чертежах

Изображение зданий на чертежах имеет свои названия: так, например, вид на здание спереди (с улицы) называется главным фасадом, виды слева и справа — боковыми, или торцовыми, фасадами, а вид на здание сверху называется планом крыши.

Фасады здания и план крыши дают представление только о внешнем виде здания. Для ознакомления с расположением и размерами помещений внутри здания, с основными строительными контурами помещений внутри здания, с основными строительными конструкциями и размещением санитарно-технического оборудования и др. служат планы и разрезы здания.

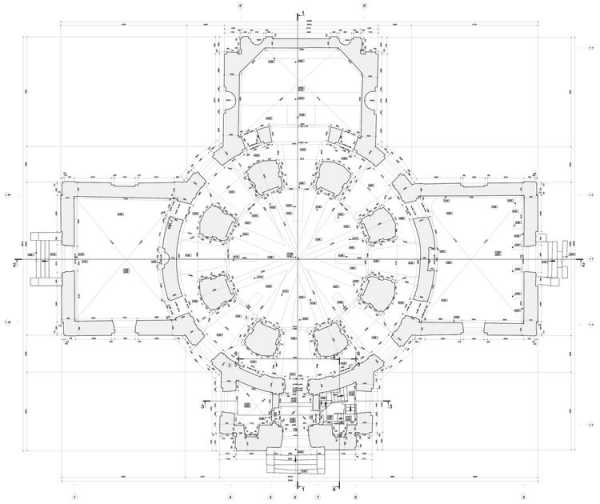

Горизонтальные разрезы зданий называются планами. Так, если мысленно рассечь здание горизонтальной плоскостью по оконным и дверным проемам, отбросить верхнюю часть его, а оставшуюся нижнюю часть спроектировать на горизонтальную плоскость, то эта проекция и будет планом здания. Для получения второго, третьего и других этажей в многоэтажном здании горизонтальные плоскости проводят по оконным и дверным проемам соответствующих этажей.

На плане изображают: расположение помещений, лестничных клеток, величину и форму отдельных помещений, расположение окон и дверей, расположение водопроводных, канализационных и отопительных приборов, толщину стен и перегородок и т. п.

Планы составляют по этажам отдельно. Если же некоторые этажи имеют одну и ту же планировку и устройство, то вычерчивают один общий план, на котором делают надпись: «План первого, второго и третьего этажей». Кроме поэтажных планов делают планы подвалов, фундаментов и стропил.

Каждый план размещают на листе бумаги так, чтобы фасадная стена была обращена к нижнему краю чертежа.

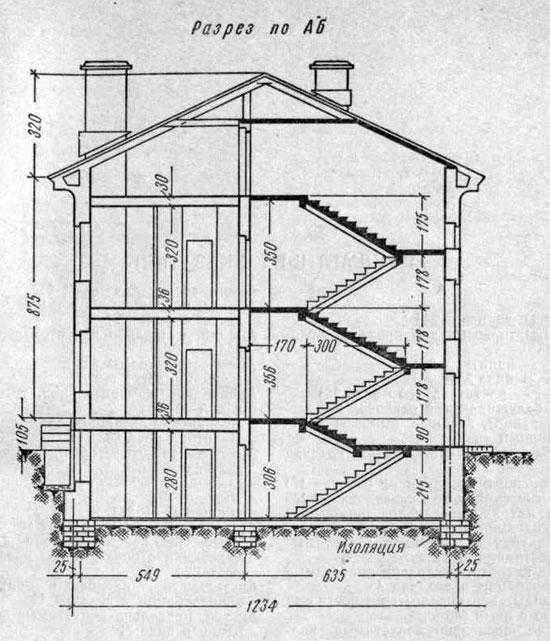

Для выявления конструкции элементов здания, высоты этажей и всего здания, отметок уровня полов, площадок, окон, дверей и т. п. служат вертикальные разрезы, которые получают при помощи вертикальных секущих плоскостей. Если мысленно рассечь здание вертикальной плоскостью, удалить, например, левую часть его, а оставшуюся правую часть здания спроектировать на плоскость, то полученная проекция будет разрезом здания.

В зависимости от положения секущей плоскости различают: продольный разрез здания, когда секущая плоскость параллельна продольным стенам здания, и поперечный разрез, когда секущая плоскость перпендикулярна к продольным стенам здания.

Иногда для получения разреза здания применяют не одну, а две или больше секущих плоскостей; в этом случае разрез здания будет сложным или ступенчатым. Для разрезов здания применяют как горизонтальные, так и вертикальные плоскости, в зависимости от того, что требуется выявить в данном разрезе.

Секущие плоскости для получения разрезов обозначают на плане сплошной жирной линией со стрелками на концах, показывающими направление взгляда наблюдателя.

Около стрелок ставят цифры или буквы для наименования разреза, например: разрез 1 — 1 или разрез А — А.

Вертикальные разрезы делают обязательно по осям оконных и дверных проемов, имеющихся в стенах, чтобы показать высоту отверстий (проемов), а также по лестничной клетке; при этом плоскость разреза проводят через один из маршей. Марши и площадки, попадающие в плоскость разреза, штрихуют, окрашивают или выделяют более толстыми линиями обводки, а не попадающие в плоскость разреза оставляют не заштрихованными.

Строительные чертежи, на которых изображены планы, разрезы и фасады здания, называются общими архитектурно-строительными чертежами здания, так как они дают общее представление о здании: как о его внешнем виде, так и о внутреннем устройстве.

Генеральный план

Генеральным планом называется чертеж плана участка, вычерченный в масштабе 1:200, 1:500, 1:1000 с нанесением границ этого участка, дорог, проездов, панелей для пешеходов. Он имеет изображение всех как существующих, так и проектируемых зданий, взаимное расположение их, а также необходимые размеры между отдельными зданиями, название каждого здания и т. п.

На генеральном плане обязательно показывают существующие на данном участке строения, ближайшие строения на соседних участках, улицы или проезды, а также страны света (север, юг, восток, запад), частоту и господствующее направление ветров в данной местности.

Генеральный план

Генеральный план: 1 — родильный дом; 2 — гараж; 3 — ледник; 4 — сарай с погребом; 5 — прачечная; 6 — помещение для хранения трупов.

Для определения местонахождения проектируемых зданий на генеральном плане даются расстояния их от других существующих построек.

План здания

Положение участка и всех расположенных на нем строений относительно стран света указывается стрелкой, у концов которой поставлены буквы С — Ю (север — юг). Перпендикулярная к ней прямая указывает направление двух других стран света — запада и востока.

«Справочник помощника санитарного врача
и помощника эпидемиолога»,
под ред. члена-корреспондента АМН СССР
проф. Н.Н.Литвинова

Читайте далее:

www.meddr.ru

Архитектурный строительный план дома – основы проектирования

Иметь красивый и большой загородный дом мечтают многие. Чтобы мечта стала реальностью, необходим план будущего коттеджа. У современного проекта может быть много архитектурных решений. Ограничений здесь не существует никаких. Разрабатывать чертежи для дома мечты самостоятельно трудно, не имея опыта. Есть 2 варианта справиться с этой задачей.

Можно обратиться в строительные компании, которые занимаются созданием архитектурных планов. На их основе легко составить себе представление, каким будет будущее строение.

Проект и архитектурный план двухэтажного дома

Другой вариант попробовать сделать необходимые чертежи самостоятельно. Строительный план помогут выполнить специальные компьютерные программы-проектировщики. Посмотрев на облик здания и ландшафтный дизайн, хозяин дачного участка 15 соток может начать создание своего проекта. Современные застройки отличаются от сооружений, которые возводились в конце прошлого века. Примените для своего проекта последние архитектурные решения.

ПО помогает составить проект с необходимыми объёмно-планировочными решениями для будущего жилища, определить тип конструкции.

Вернуться к оглавлению

Содержание материала

Выполните архитектурный план своего дома с помощью специальных программ

Профессиональный комплект необходимых инструментов, предназначенных для архитектурного проектирования, вы найдёте в программе ArchiCAD.

Пример архитектурного плана здания созданного в программе ArchiCAD

Этот продукт подходит для специалистов – архитекторов, строителей и дизайнеров. Программа используется не только для трёхмерного моделирования.

Она представляет собой полный комплекс профессиональных решений. Это значит, что продукт позволяет полностью вести требующуюся документацию.

С программой легко начертить поэтажный план или разрез здания. Предусматривается возможность вести спецификацию материалов или строительно-техническую документацию сооружений.

Характеристики компьютерной программы ArchiCAD

Продукт был разработан всемирно известной компанией Graphisoft. Он незаменим, когда нужно создать план застройки. Преимущества программы:

1. Расширенный функционал позволяет проектировать архитектурные решения, планировать ландшафтные элементы сада, декоративные предметы.
2. В пакете представлена концепция виртуального здания, благодаря которой для проекта, созданного с помощью ArchiCAD, выполняется модель 3D-здания застройки с любыми размерами. Эти чертежи сохраняются в компьютерной памяти. Планы делать проектировщику помогают специальные инструменты, у каждого из которых в реальной жизни имеется свой прототип. Создавайте любые объекты, включая междуэтажные перекрытия, расположение лестниц в доме, окна и другие.
3. По завершении плана «виртуального здания» как элемента застройки специалист может получать различные данные относительно спроектированного каркасного дома. Доступны материалы для презентации, план фасада, экспликации. ArchiCAD взаимодействует с разными программами. Продукт поддерживает основные виды современных принтеров (для печати рисунков), графических планшетов (дигитайзеров).

Чтобы облегчить работу с ArchiCAD, есть много самоучителей и справочников. При желании можно найти мастер-класс, где подробно объясняют, как сделать чертежи определённого участка застройки. Применение ArchiCAD расширяет возможности для строительства сооружений.

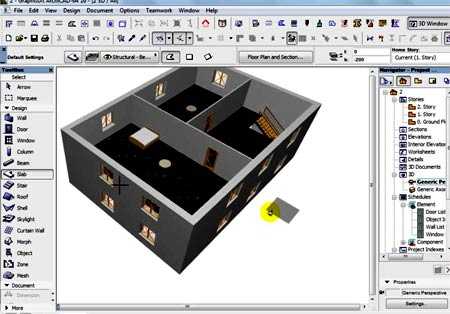

Создание архитектурного плана одноэтажного дома в ArchiCAD

Специальные видеопрограммы позволяют пользователям познакомиться с порядком действий, необходимых, чтобы выполнить запуск проекта и настроить параметры. Посмотрев ролик, можно понять, каким образом происходит построение осей для будущего архитектурного объекта.

Скачав ПО на свой компьютер, можно практиковаться в установке конструкторской сетки. Проектирование фундамента осуществляется с учётом особенностей сооружений и характеристик участка. ArchiCAD поможет спланировать перекрытие фундамента дома.

Особенности программы Home&Landscape Design

При создании проекта дома удобно использовать лёгкую в освоении программу Home&Landscape Design. Мощные инструменты позволяют не только делать чертежи участка или здания, но и выполнять требующиеся расчёты с оценкой затратных материалов. Этот проектировщик подходит и для новичков и для профессионалов. Специальный инструмент обеспечивает быстрое перетаскивание готового проекта застройки.

Создание архитектурного плана в Home&Landscape Design

Все плюсы Home&Landscape Design:

1. Набор инструментов позволяет заниматься моделированием интерьера и экстерьера дома в программе. План и чертежи могут быть представлены в 2D или 3D.
2. Меняйте размеры объектов по своему усмотрению. Вкладка «Главная» имеет различные типы сооружений и фундаментов. Если стандартные чертежи застройки не устраивают, есть возможность найти интересный вариант для архитектурного решения в библиотеке.
3. Любую созданную модель и план земельного участка или здания можно посмотреть на компьютере в формате 3D. Макеты застройки легко собрать. По завершении проекта его можно распечатать на бумаге или картоне. Архитектурный макет сооружений и участка прекрасно подходит для презентаций.
4. В программе предусмотрена возможность вести подробную техдокументацию. Грамотно разработанные видеоуроки позволяют быстро научиться пользоваться Home&Landscape Design. Создавать чертежи становится легко.

Характеристики программы Total 3D Home Design

Компьютерная программа Total 3D Home не требует от пользователя навыков проектирования. План для своего частного дома мечты здесь сможет сделать любой новичок. В программе для планировки участка имеются все необходимые инструменты для создания уникального ландшафтного дизайна участка или жилых сооружений.

Для всех обладателей Total 3D Home Design доступны следующие преимущества:

• удобный интерфейс полностью понятен;
• чтобы создать план своего дома, можно воспользоваться готовыми вариантами из библиотеки, для этого есть специальный инструмент, позволяющий перетаскивать объекты;
• можно менять расположение окон и дверей, а также расположения предметов мебели;
• видеоучебник позволяет быстро вывести на экран изображение будущего здания;
• есть возможность импортировать цифровые фотографии. Создайте дизайн, а потом посмотрите, как в нём будет смотреться любимый диванчик на плане кухни;
• в программе представлено множество вариантов отделочных материалов для декоративной отделки сооружений;
• вы сможете следить за своими расходами. Программа по вашему запросу предоставит подробную смету, что позволит вам не выходить за рамки семейного бюджета;
• высококачественное 3D изображение может показать проект со всех сторон;
• к жилому сооружению можно добавить планировку мансарды, хозяйственные постройки или гараж в доме. Угол наклона и высота регулируются в индивидуальном порядке.

Используйте современные технологии для создания красивого участка. Если вы привыкли всё делать самостоятельно, тогда протестируйте возможности существующих проектировщиков, чтобы подобрать для себя правильную версию.

Сегодня можно визуализировать детскую комнату, предметы мебели и бытовую технику. Попробуйте поменять освещение. Поэкспериментируйте с цветовой гаммой стен и потолка. Большинство программ для проектирования являются бесплатными, что позволяет значительно сэкономить на этапе планирования.

planvsem.ru
