Эл теплый пол – Как выбрать электрический теплый пол

Содержание

Теплый пол электрический: конструкция, сколько потребляет, характеристики

При установке системы электрический пол теплый воздух в помещении движется совсем по-другому, чем при отоплении батареями. Благодаря ее конструктивным особенностям, поверхность, на которой смонтирована система очень ровно нагревается, одновременно прогревая равномерно и воздух в комнате.

Преимущества теплых полов – очевидны, но чтобы они проявились в полной мере, необходимо не запутаться в большом количестве вариантов, какими представлен теплый пол электрический. Изделия различных производителей: электрический теплый пол Рехау, Теплолюкс, Деви, Эксон и другие подчас ставят покупателя перед неразрешимой дилеммой, какого производства выбрать электрические теплые системы. Фото их подчас, если не считать упаковки, мало чем отличаются, хотя цена может отличаться весьма ощутимо – почти в 2 раза.

Так как же выбрать его самостоятельно именно для вашего дома? Как выбрать оптимальную модель и на что обратить внимание. Остановимся на наиболее важных сторонах подбора подобных систем.

Теплый пол электрический: как выбрать систему обогрева

В настоящее время существует два способа нагрева поверхности: с помощью электрических кабелей или пленочных элементов из смеси карбона, которые располагаются на специальной полимерной подожке. Они отличаются принципом работы, конструкцией и эксплуатационными параметрами и в первую очередь:

способом монтажа: греющий кабель укладывается с расчетным шагом. Это значит, что уменьшая шаг, кабельный пол можно применять для дополнительного обогрева достаточно холодных п

prestigpol.ru

общий обзор + технология монтажных работ

Народная мудрость советует держать ноги в тепле, голову в холоде, а желудок в голоде. Если две последние рекомендации выполнить достаточно просто, то с первой нередко возникают проблемы. Поскольку теплый воздух всегда поднимается вверх, а нагревательные элементы водяной системы отопления находятся значительно выше уровня пола, последний очень часто бывает холодным. Особенно сложно согреть ноги жителям первых этажей или владельцам частных домов с плохо утепленным фундаментом. Единственным спасением в таких обстоятельствах становятся электрические теплые полы.

Достоинства и недостатки электрической системы

Как и каждая из существующих систем отопления, теплый пол имеет свои достоинства и недостатки.

Достоинства:

Расположение нагревательных элементов под поверхностью пола обеспечивает наиболее комфортное распределение тепла. А система управления позволяет установить для каждой комнаты отдельные значения поддерживаемой температуры.
Теплый пол нагревается значительно быстрее, чем другие системы отопления. Это происходит благодаря его значительно меньшей инерционности. А значит, придя в холодное помещение, вам не придется долго ждать, пока станет хоть немного теплее.
Многие производители утверждают, что наиболее долговечными являются именно электрические «теплые полы». Наиболее известные фирмы дают пятидесятилетнюю гарантию на свои изделия.
Зачастую укладка элементов подогрева и нового напольного покрытия не требует демонтажа старого. Если на полу лежит керамическая плитка, срывать ее не нужно. В таком случае рекомендуется использовать электрические нагревательные маты, которые вместе с новым покрытием поднимут уровень пола на 1,5 см.
Если система по какой-то причине все-таки вышла из строя, для ее ремонта не нужно вскрывать всю поверхность пола. При помощи специальных приспособлений место повреждения кабеля можно выявить и через бетонную стяжку. После этого достаточно снять несколько плиток и восстановить поврежденный участок, используя специальные муфты.
Электрический теплый пол абсолютно безопасен. Даже при повреждении изоляции проводника УЗО (устройство защитного отключения) прекратит подачу тока.

Недостатки:

Основным недостатком электрической системы подогрева пола можно считать высокое потребление электрической энергии. И дело здесь не в стоимости киловатт-часа, а в изношенности проводов. Дело в том, что во многих городах нашей страны система электроснабжения была сконструирована и рассчитана много лет назад. А зачастую и внутридомовая проводка монтировалась не намного позже. За прошедшие годы уровень потребления энергии значительно вырос, и старые провода уже не справляются с нагрузкой. Так что, прежде чем осуществить монтаж такого теплого пола, стоит проверить, выдержит ли дополнительную нагрузку ваша проводка.
Как и все электрические приборы, «теплый пол» является причиной появления электромагнитного поля. Однако необходимо упомянуть, что некоторые ученые, проводившие измерения индукции и напряженности поля в помещениях с электроподогревом пола, утверждают, что эти показатели не превышают фоновых величин.

Как рассчитать необходимую мощность?

Когда решение об устройстве электрического теплого пола уже принято, пришло время заняться расчетами. Учитывать необходимо только площадь свободного от мебели участка.

Полы как основная система отопления

Следует учитывать, что площадь подогреваемого пола не должна составлять менее 70% от общей площади помещения. А значит, в комнате, сильно заставленной мебелью, такое отопление не будет эффективно. Удельная мощность теплого пола для нормального обогрева должна составлять 150 -180 Вт. Кроме того, следует учитывать и некоторые особенности помещения.

Так, на застекленной и утепленной лоджии или в зимнем саду удельная мощность должна быть больше, чем в жилой комнате. Как правило, теплый пол в ванной тоже делают немного мощнее. Владельцам квартир на первых этажах многоэтажных зданий следует увеличить значение удельной мощности теплого пола на 15% — 20% (из-за теплопотерь, вызванных холодным подвалом).

Полы как дополнительное отопление

Значительно чаще такой обогрев используется в качестве дополнительного. Многие используют его в ванной, где приходится становиться на плиточный пол босыми ногами. Иногда теплый пол используется и в качестве « межсезонного отопления», когда отопление отключили, а в помещении прохладно. В этом случае вполне достаточно удельной мощности системы в 110-140 Вт/м².

Подбор компонентов системы обогрева

Основным элементом теплого пола является кабель, выбор которого и определяет трассу прокладки и мощность системы.

Резистивный кабель

Внешне он не отличим от обычного, но имеет совершенно другие характеристики. Если для сердцевины обычного электрического кабеля производители выбирают материал с наименьшим сопротивлением для того, чтобы сократить потери энергии на его преодоление, то при изготовлении нагревательного кабеля поступают как раз наоборот. Чаще всего сердцевина кабеля выполнена из нихрома, обладающего очень высоким сопротивлением.

Нагревательный резистивный кабель
Решающим в выборе кабеля становится значение его погонной мощности (удельного тепловыделения). Для бытового применения этот показатель колеблется от 15 до 21 Вт/м. При выборе кабеля помните, что расстояние между витками при укладке не должно быть меньше 5–6 см – это чревато перегревом, и больше 10-12 см – иначе на полу будут чувствоваться перепады температуры. Исходя из этих значений и следует выбирать погонную мощность кабеля. То есть, при расстоянии между витками в 10 см, на 1 м² вам потребуется 9 метров кабеля. При необходимой удельной мощности системы 140 Вт/м² расчет будет выглядеть следующим образом:
140:9=15,6 Вт/м.
В то же время при укладке участков кабеля на расстоянии 5 см друг от друга, расчет будет выглядеть вот так:
100 см (1 м): 5 (расстояние между участками провода) = 20 м – необходимая длина провода.
140 Вт/м²: 20 = 7 Вт/м – необходимая погонная мощность кабеля.
Обратите внимание! Существуют одножильные и двух жильные резистивные кабели. Укладка системы из одножильного кабеля оправдана только в небольших комнатах. Это обусловлено тем, что оба конца этого провода необходимо подключать к термостату, а в большом помещении такая необходимость может сильно затруднить выбор трассы для прокладки кабеля. Двужильный провод подключается к сети только с одной стороны, что делает его наиболее удобным для укладки в больших помещениях.
Саморегулирующийся кабель
Это двужильный кабель, обе жилы которого выполнены из материала с низким сопротивлением. Роль нагревательного элемента здесь выполняет полупроводниковая полимерная матрица. Именно свойства полупроводника и позволяют такой матрице осуществлять функцию саморегуляции.
Саморегулирующийся кабель для теплого пола
Применение этого кабеля исключает возможность местного перегрева и позволяет его укладку под такие покрытия, как ламинат и паркетная доска. Учитывать расположение мебели тоже не нужно. Так что такой кабель идеален для любителей частой смены интерьера. Единственным недостатком саморегулирующейся системы является достаточно высокая цена.

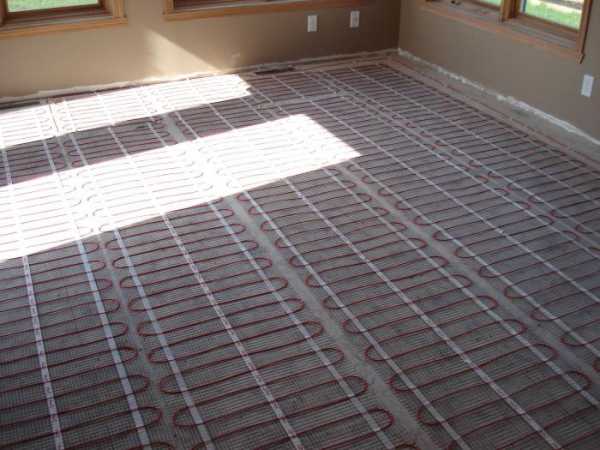

Нагревательные маты

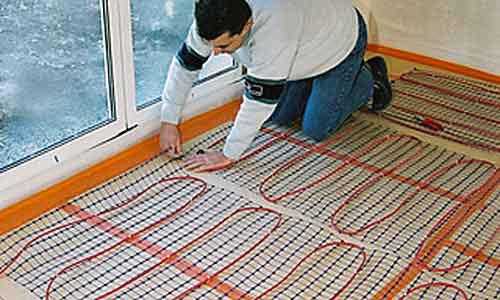

Нагревательные маты по сути — тот же резистивный кабель, только уже уложенный змейкой и прикрепленный к полимерной сетке.
Нагревательные маты позволяют намного ускорить процесс монтажа
Таким образом, значительно облегчается укладка электрического теплого пола, но возрастает его цена. Стоимость матов в среднем на 20-50% выше, чем цена сопоставимого по качеству кабеля.
Выбор термостата
Термостат не менее важная деталь системы теплого пола, чем нагревательный кабель. Непрограммируемые термостаты необходимо включать вручную. Регулировка такого прибора может быть как ступенчатой, так и резисторной (плавной).
Непрограммируемый и программируемый терморегулятор
Программируемые термостаты значительно более сложные устройства, позволяющие поддерживать в комнате постоянную температуру. Некоторые из них оснащены таймерами, которые включают и выключают систему в определенное время.
Выбор теплоизоляции
Чтобы тепло не тратилось на обогрев подвала или перекрытий под кабель необходимо уложить слой изолирующего материала. Существует два способа сделать это, каждый из которых имеет своих противников и сторонников. Первый способ подразумевает использование экструдированного пенополистирола толщиной около 30 мм. Противники этого способа утверждают, что настолько поднимать пол не имеет смысла и советуют использовать фольгоизол. На что сторонники ЭППС говорят, что в щелочной среде цементной стяжки через несколько лет фольгоизол разрушится, что приведет к дополнительным теплопотерям.
Для тех, кто решил монтировать теплый пол самостоятельно, но опасается ошибок в подборе подходящих друг другу деталей, существуют уже готовые наборы, включающие кабель, термостат, трубку для установки датчика под поверхностью пола и подробную инструкцию по монтажу.
Краткая инструкция по монтажу
Монтаж и подключение электрического пола необходимо осуществлять с максимальной аккуратностью так, чтобы не перегибался кабель. Для того чтобы облегчить процесс и не запутаться, составьте чертеж обогреваемой площади. Укажите на нем расположение кабеля, термостата, соединительной муфты, концевой муфты и датчика температуры. Когда чертеж готов – приступайте к работе:
Прорубите в стене от пола до уровня крепления терморегулятора штробу размером 20/20 мм.
Очистите участок пола на который будет укладываться кабель.
На полу с шагом в 50-60 см перпендикулярно направлению укладки кабеля закрепите монтажную ленту.
Разложите кабель в соответствии с чертежом и закрепите его на монтажной ленте.
Поместите датчик в пластиковую гофрированную трубку и расположите между линиями кабеля. Монтажную ленту и защитную пластиковую трубку необходимо купить отдельно.
Теперь необходимо залить кабель однородным бетонным раствором (без камней) слоем около 5 см. Дождитесь, когда стяжка полностью просохнет. Этот процесс занимает, как правило, около 30 дней. Не подключайте систему к электросети раньше, бетон еще не достаточно просох.
Подключите нагревательный кабель к электросети.
Укладка электрического кабеля для «теплого пола»
Предлагаем к вашему просмотру видео-инструкции по монтажу нагревательных матов, а также обычной кабельной системы:
Не нужно пугаться, если пол не прогрелся сразу. Оставьте систему включенной на сутки, и вы почувствуете вожделенное тепло под ногами. Какие бы вы не выбрали теплые полы — электрические или водяные, в вашем доме обязательно станет уютнее.
pol-master.com
отзывы, виды и особенности. Монтаж электрического теплого пола
Электрический пол появился на рынке строительных товаров и услуг относительно недавно. Однако за столь короткий срок он завоевал большую популярность не только у профессиональных мастеров, но и у обычных людей. Его используют для подогрева пола под плиткой, ламинатом и линолеумом. Электрический теплый пол, отзывы о котором в своем большинстве положительные — отличное дополнение к радиаторному отоплению. Из данной статьи вы узнаете, что это такое и какие виды его бывают. Отзывы людей, использующих такой пол, помогут вам в выборе товара, подскажут, на что обратить внимание при покупке. Обладая всеми необходимыми знаниями, вы легко сможете смонтировать электрический пол самостоятельно.
Что такое теплый пол?
Электрические полы — это некая система, состоящая из кабелей и проводов, основная цель которой — обогревать помещение. С помощью нагревательных секций данное покрытие позволяет содержать в тепле комнаты, лоджии, туалеты и ванные. Электрический пол может существовать как автономная, так и как дополнительная система отопления.
Особенности системы
Отзывы о электрическом теплом поле позволяют сделать вывод о том, что данная отопительная система имеет ряд преимуществ по сравнению с традиционными радиаторными способами.
Особенности пола с подогревом:
— Часть системы, которая передает тепло, надежно спрятана в конструкции пола, поэтому полезная площадь помещений увеличивается. Кроме того, электрический пол укладывается под любое основание — плитку, ковровое покрытие, мрамор. Это позволяет разнообразить интерьер дома или квартиры, комбинируя стили.
— Нагревательный кабель не воздействует с атмосферой напрямую, поэтому воздух в квартире/доме не высушивается.
— Электрические полы можно использовать в помещении любой влажности, так как они оснащены двойной изоляцией и экранирующей оплеткой проводов.
Состав системы теплого пола
Монтаж электрического теплого пола требует знания всех составляющих отопительной системы. В нее входят следующие элементы:
— нагревательный мат или секции;
— термодатчик, регулирующий температуру;
— панель управления;
— слой теплоизоляции с фольгой.
Нагревательный мат — это обычный провод, соединенный с нагревательным кабелем с помощью муфты. Данные секции могут быть выполнены из разных типов кабелей, в их составе могут быть как одножильные, так и из двужильные провода.
Выбираем электрический пол правильно
Не каждый знает, как правильно выбрать электрический теплый пол. Отзывы покупателей зачастую содержат рассказы о том, как клиенты приобрели не ту систему. Чтобы этого избежать, нужно знать, на что обращать внимание в строительном магазине при выборе пола с подогревом.
1. В первую очередь нужно определиться с видом системы — будет это основное или комфортное (дополнительное) отопление.
2. Соответственно, для главной системы потребуется большая мощность кабеля — 160-190 Вт/кв. м. При этом толщина стяжки должна быть не менее 4-5 см.
3. Дополнительная система отопления в виде теплого пола устанавливается чаще всего на первых этажах зданий, в холодных прихожих и санузлах. Удельная мощность конструкции — 120-150 Вт/кв. м.
4. Далее нужно проверить, выдержит ли ваша электропроводка дополнительное подключение.
5. Рассчитать необходимое количество кабеля. Учитывайте площадь помещения, где будет проходить система. Под габаритную мебель электрический пол укладывать не обязательно.
Основные способы установки полов
Монтаж электрического теплого пола можно произвести несколькими методами. Первый способ представляет собой укладку системы в слой стяжки. Это тот случай, когда напольное покрытие монтируется после. Следующий способ — это когда кабельная конструкция выкладывается поверх основания под плитку. Третий метод существенно отличается от остальных тем, что подразумевает монтаж пленочного пола под напольное покрытие.
Когда система укладывается в слой стяжки — это стандартный электрический теплый пол. Отзывы о данном методе монтажа в основном положительные. Люди отмечают простоту и высокую скорость процесса укладки. Чаще всего данный способ используют для устройства пола в ванной, на кухне или лоджии.
Утеплять пол без дополнительного слоя изоляции можно только в том случае, когда нижний этаж отапливается радиаторным методом. Слой клея под плиткой защищает кабель и провода от негативных воздействий. Однако перед монтажом нужно тщательно изучить этикетку отопительной системы. Встречаются товары, которые нельзя укладывать под плиточное покрытие без дополнительного слоя теплоизоляции.

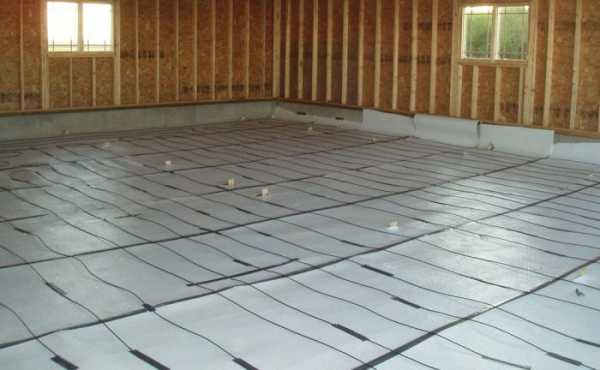

Если вы не планируете делать замену стяжки, то пленочный электрический пол — то, что нужно. Это самый подходящий вариант отопительной системы под ламинат или линолеум, который не требует серьезных строительных работ.
Анализируя статистику по теме: «Теплый пол: за и против», можно сделать вывод, что большинство российских потребителей не видят ничего плохого в этом виде отопления. Многие используют третий вариант укладки нагревательных матов. Это связано с удорожанием капитальных строительных работ, в отличие от монтажа пола с подогревом, который не требует особых затрат.
Что необходимо для работы
Чтобы осуществить монтаж электрического теплого пола, вам понадобятся:
— нагревательная секция;
— провода для соединения;
— крепления;
— система защиты УЗО;
— термодатчик;
— провод из меди для заземления.
Монтаж электрического теплого пола
Перед любым видом монтажных работ нужно тщательно рассчитывать необходимое количество материалов. Это можно сделать самому, взяв информацию из готовых таблиц, или обратиться к специалистам.
Далее можно приступать к подготовительным работам — очищению поверхности от старого покрытия. Прежний слой стяжки демонтируется полностью. После этого нужно уложить слой гидроизоляции. Важно оставить 10-15 см для захода на стены. С помощью демпферной ленты нужно закрепить основание. Делается это для того, чтобы компенсировать участки слоя покрытия во время расширения пола при повышении температуры.
Чтобы тепло не уходило, нужно изолировать основание пола. Вид утепления зависит от целевой направленности отопительной системы и от места расположения помещения. Для теплого пола подойдет вспененный полиэтилен с фольгой. Иначе его называют пенофолом. Если рабочее помещение находится на втором и более этажах, то в качестве утеплителя можно использовать экструдированный полиэстирол толщиной от 20-60 мм. Для неотапливаемой комнаты, лоджии или прихожей нужен более толстый слой утеплителя — до 100 мм. Для этого подойдет даже минвата. Далее укладывается армирующая сетка. Некоторые строители утверждают, что без нее невозможно смонтировать электрический теплый пол. Отзывы об использовании данного покрытия будут рассмотрены в следующем разделе статьи.
Процесс монтажа электрического пола возможен и с помощью крепежных лент, то есть без армирующей сетки. Нагревательный мат расстилается на поверхности на утеплитель. Провод, который проходит над разделительной полосой двух плит, нужно спрятать в гофротрубе. Это нужно для того, чтобы уберечь кабель от возможного разрыва при расширении плит.
Многие используют такой пол с подогревом. Мнения, отзывы и впечатления потребителей говорят о целесообразности применения данного покрытия. По их словам, в помещениях с теплым полом стало намного теплее и уютнее. Место стыка нагревательного кабеля и провода питания нужно разместить на небольшом расстоянии от штробы.
Когда все элементы теплого пола размещены на своих местах, нужно проверить работу покрытия, подключив его к питанию. Термодатчик лучше разместить внутри гофрированной трубы, чтобы его было легко доставать. Если все работает исправно, то систему теплого пола обесточивают и заканчивают работу со стяжкой.
Типичные ошибки при самостоятельной установке
Даже те, кто знают, что такое теплый пол электрический (отзывы, виды и особенности данного покрытия мы уже рассмотрели), очень часто допускают ошибки при монтаже. Вот основные из них:
1. Приобретайте греющий кабель, ориентируясь на площадь свободного помещения — то есть не заставленной мебелью комнаты.
2. Ни в коем случае нельзя разрезать двужильные провода, особенно если вы купили жидкостный электрический теплый пол! Отзывы и рассказы о таких случаях достаточно плачевны.
3. Нельзя включать кабель для проверки работоспособности тогда, когда не высох клеевой раствор и стяжка.
4. Укладывать пол на запыленную необработанную поверхность нельзя. Включение кабеля может вывести всю систему из строя.
5. Не рекомендуется ходить по проводам в жесткой обуви, лучше делать это осторожно, а по возможности — вообще этого избежать.
6. Нельзя прятать датчик температуры в растворе.
7. Сохраните схему укладки теплого пола на случай последующего ремонта.
Отзывы
Если вы не можете определиться с выбором системы отопления, то вам помогут мнения людей, которые уже использовали в своем доме/квартире электрический теплый пол. Отзывы, цены на него говорят о том, что это практичное и доступное решение.
Большинство потребителей отметило тот факт, что полы с подогревом делают жилое помещение уютнее и теплее. По их мнению, монтаж можно произвести даже самому обычному человеку без специальных навыков. В основном все остаются довольны, каких-то серьезных нареканий по поводу работы электрического пола нет.
fb.ru
Виды электрического теплого пола, особенности конструкции и подключения, порядок монтажа, видеоинструкция
Тёплый пол — это один из видов электрических отопительных систем, в которую входят нагревательный кабель, преобразующий электрическую энергию в энергию тепловую, и термостат, служащий для поддержания заданного температурного режима и предотвращения перегрева кабеля. Рассмотрим подробнее особенности эксплуатации и порядок монтажа электрического теплого пола.
В настоящее время известны следующие разновидности тёплого пола:
Непосредственно сам нагревательный кабель, который самостоятельно укладывается на армирующую сетку.
Нагревательный мат— полипропиленовая сетка, с закреплённым на ней с определённым шагом маломощным кабелем.
Инфракрасная нагревательная плёнка— специальная термопаста, находящаяся между двумя слоями плёнки, по краям которых проходит электрический ток.
Принцип работы тёплого пола выгодно отличается от принципов работы других систем отопления. По законам физики нагретый воздух, который, по сравнению с холодным воздухом, имеет меньший удельный вес, поднимается к потолку, а холодный опускается к полу. Таким образом, при использовании любой другой системы отопления температура воздуха в помещении от потолка к полу уменьшается.
В условиях, когда ногам не очень тепло, а на уровне головы создаётся ощущение, что нечем дышать, человек чувствует себя не совсем комфортно. Идеальные условия в помещении способен создать именно электрический тёплый пол, при работе которого распределение температур происходит с точностью наоборот. Именно поэтому электрические тёплые полы нашли широкое применение при отоплении квартир и частных домов.
Преимущества мобильного тёплого пола рассмотрены в данном материале: https://teplo.guru/teplyy-pol/mobilnyiy.html
Расчет мощности теплого пола
Для этого необходимо принять во внимание следующее:
Нужно рассчитать площадь помещения, нуждающегося в обогреве. Сначала рассчитать площадь поверхности пола, не занимаемой мебелью и крупной бытовой техникой (к примеру, холодильником, кухонной плитой, стиральной машиной). Для этого из общей площади помещения необходимо вычесть площадь, занимаемую всеми объектами. Таким образом, рекомендуется перед началом укладки тёплого пола решить вопрос точной расстановки мебели в помещении. Также нужно учитывать, что для эффективного прогревания помещения обогреваемая поверхность должна составлять как минимум 70% от общей площади.
Необходимая удельная мощность зависит от того, будет ли выбранный вид отопления использоваться, как единственный и основной, или найдёт применение в качестве дополнительного источника обогрева.
Важно учесть то, какое именно помещение будет отапливаться с помощью тёплого пола (кухня, ванная, лоджия и т. д.)
Большое значение при выборе мощности тёплого пола имеет этаж отапливаемого помещения. К примеру, в случае, если это первый этаж, расположенный сразу на фундаменте, или под ним находится холодный подвал — необходима большая удельная мощность системы отопления. Если же это верхний этаж частного или многоэтажного дома, внизу которого расположены уже обогреваемые помещения, то потребуется меньшая удельная мощность.
Об особенностях выбора тёплого пола под плитку подробно расскажет данная статья: https://teplo.guru/teplyy-pol/elektro/elektricheskii-teplyi-pol-pod-plitku.html
В зависимости от всего вышеперечисленного, числовые значения удельной мощности, необходимой для отопления помещения, варьируются от 110 до 180 Вт/м2. Например, рассчитаем необходимую общую удельную мощность тёплого пола, необходимого на обогрев кухни площадью 10 м², расположенной над подвалом частного дома:
На обогрев 1 м² такой кухни понадобится 150 Вт. Высчитаем площадь обогреваемой поверхности. Для этого от общей площади кухни отнимем площадь, занимаемую мебелью и техникой. Будем считать, что холодильник и плита занимают одинаковую площадь, в сумме равной 0,6мx0,6мx2=0,72 м². Мебель занимает 3мx0,6м=1,8 м². Тогда площадь, нуждающейся в обогреве поверхности равна 10м2−0,72м2−1,8м2≈7,5 м². Общая мощность, которая потребуется для отопления данной кухни составит 7,5м2×150Вт=1,125кВт.
Монтаж электрического тёплого пола
Перед началом работ помещение необходимо полностью освободить от мебели. Снять имеющееся напольное покрытие, при необходимости выровнять пол, сделав либо классическую цементную стяжку, либо применив самовыравнивающиеся смеси.
Выделить место на стене для установки терморегулятора и обеспечить возможность его подключения к электрической сети, проделав штробу до пола. Монтаж регулятора производится обычно на высоте 0,7−1,5 м от уровня пола.
Произвести теплоизоляцию пола. Лучше всего на роль теплоизолятора подойдёт лёгкий и тонкий материал пенофол с высоким коэффициентом теплопроводности. Верхний слой пенофола — фольга, нижний — самоклеящийся пенополиэтилен. Стыки рулонов теплоизолирующего материала необходимо соединить монтажным скотчем. Перпендикулярно штробе в стене вырезать в уплотнителе канавку под гофрированную трубку.
На теплоизоляцию уложить армирующую сетку для увеличения прочности заливаемому позднее цементному раствору и во избежание соприкосновения кабеля с теплоизоляцией, которое может вызвать перегрев кабеля.
Далее, с помощью монтажной ленты либо стяжек с шагом 15−20 см закрепить на армирующую ленту нагревательный кабель.
Датчик температуры, обеспечивающий нормальную работу тёплого пола, вместе с его проводом и проводом питания кабеля, поместить в специальную гофрированную трубку, которую также впоследствии необходимо будет залить цементной стяжкой. Гофротрубку изогнуть под прямым плавным углом и уложить одну половину в штробу, а вторую — в канавку, вырезанную в утеплителе, и замотать её изолентой. Место соединения кабеля и провода питания расположить на расстоянии 10−15 см. от штробы.
Перед тем как залить стяжку, нужно тщательно проверить правильность произведённого монтажа, и замерив его сопротивление с помощью мультиметра, убедиться в исправности электрического тёплого пола.
На случай необходимости ремонта тёплого пола, на план помещения нанести расположение уложенного кабеля, соединительной и концевой муфт, отметив также место установки датчика и зафиксировав значения шага кладки кабеля и расстояний от стен.
Сделать стяжку или наливной пол высотой 3−5 см. Во избежание разрушения стяжки не следует включать тёплый пол до полного её высыхания, которое длится примерно 30−35 дней.
Произвести установку и подключение терморегулятора.
После полного высыхания стяжки, подключить отопительную систему к электросети.
При укладке нагревательных матов или инфракрасной нагревательной плёнки, пункты 4 и 5 соответственно заменяются на один общий — монтаж матов или плёнки.
Схема подключения электрического тёплого пола представлена на рисунке слева.
Узнать, какие параметры влияют на мощность тёплого водяного пола, можно здесь: https://teplo.guru/teplyy-pol/vodyanoy/raschyot-moschnosti-tyoplogo-vodyanogo-pola.html
Самостоятельная укладка электрических тёплых полов — довольная сложный процесс, ведь малейшая ошибка, допущенная при монтаже, может привести к очень неприятным последствиям. Поэтому правильней всего в этом деле довериться профессионалам.
Видеоинструкция по монтажу теплого пола
