Как сделать заземление в частном доме своими руками

В старых частных домах заземление есть не всегда, поэтому обитатели такого жилья иногда испытывают неприятные ощущения при соприкосновении с электроприборами. Может слегка «дергануть» холодильник, стиральная машина или другой электроприбор с поврежденной изоляцией. Удар током может стоить жизни, если, например, на бойлере разрушается нагревательный элемент и напряжение расходится по системе водоснабжения. Я уже писал как сделать электропроводку в деревянном доме своими руками, теперь расскажу как сделать своими руками заземление 220В в частном доме.

Зачем используют заземление

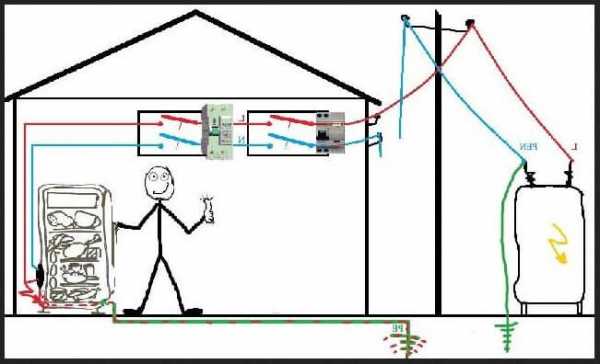

Напряжение опасно, и во избежание чувствительных ударов током к розеткам, кроме проводов «фаза» и «ноль», подводят третий — провод защиты РЕ. Защитный провод нужен, чтобы не исполнять функцию заземлителя, а именно это происходит, когда вы прикасаетесь влажной рукой к корпусу электроприбора и пропускаете сквозь себя небольшой разряд тока. Провод РЕ возьмет на себя электрический разряд и уведет его в землю через контур заземления.

Заземление защищает и электроприборы от человека — мы с вами носим статический заряд, он небольшой, но достаточный, чтобы вывести из строя электронику. При заземлении статическое электричество не накапливается и равномерно убегает в землю.

Каким должно быть заземление

Заземление соединяет части электросистемы с контуром через металлические проводники. Основным параметром заземления является минимальное сопротивление растекания потока электричества по контуру. На этот показатель влияет влажность земли, глубина закладки и количество заземлителей.

Оптимальное расположение контура заземления в частном доме своими руками — по периметру здания или у северной стены, где наибольшая влажность грунта.

Требования к контуру заземления 220В

  • Стальные заземлители не меньше 4 мм в сечении.
  • Трубы диаметром от 32мм.
  • Вертикальный пруток — от 16 мм и более.
  • Горизонтальный пруток — от 10 мм.

Устройство заземления своими руками

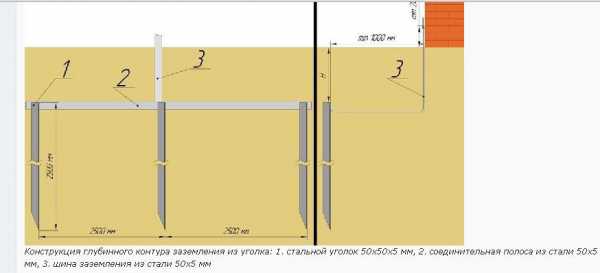

  1. Сначала нужно вбить в грунт вертикальные стержни. Чтобы не повредить телефонные, электрические, газовые и водопроводные коммуникации, согласуйте маршрут с соответствующими организациями. Сделайте это, потому что ликвидация нечаянных поломок будет стоить дорого.
  2. Самый простой контур — линейный, расположенный вдоль отмостки. Если позволяет время и материалы, сделайте контур по периметру дома. Еще один вариант — в форме геометрических фигур (треугольника, прямоугольника и т.д.).
  3. Отрежьте 2 метра прута или уголка с заостренным концом.
  4. Ручным сверлом пробурите максимально возможное углубление и забейте заземлитель. Можете выкопать ямку шанцевым инструментом. Если заземлитель проходит без преград, углубите отверстие на полметра. Проделайте эту операцию несколько раз. Глубже 3 метров продвигаться не стоит, чтобы не застрять.
  5. Забейте кувалдой несколько заземлителей (3-4 штуки) строго вертикально и обрежьте на 20-30 см ниже поверхности грунта.
  6. Выкопайте канавки, соединяющие заземлители, на такую же глубину.
  7. Соедините заземлители электросваркой или болтами.
  8. Чтобы проверить правильность устройства заземления в частном доме своими руками, необходимо замерить сопротивление растекания контура. В норме сопротивление в сети 220 В не должно быть больше 30 Ом, исключение допустимо для некоторых видов грунтов, например, скалистых. В идеале сопротивление должно быть нулевым, но так практически не бывает. Тестировать систему вы можете сами с помощью омметра, но лучше пригласить сотрудников электролаборатории.
  9. Соедините контур заземления с распределительным щитом стальным проводником (D 8 мм). Для этого нужно завести проводник через стену здания. К концу проводника приварите болт или нарежьте резьбу и наденьте на нее наконечник с запрессованным медным проводом. Этот провод вы сможете спрятать в доме под плинтусом.

Характерные ошибки при проведении работ по заземлению

  • Единственный заземлитель. Сопротивление грунта напрямую зависит от напряжения и площади соприкосновения с заземлителем. Поверхность одного заземлителя недостаточна для надежной защиты. Между 2-3 заземлителями, расположенными на расстоянии не более двух метров, формируется эффективная контактная площадь.
  • Нельзя разносить заземлители слишком далеко, чтобы не разрывать эффективную поверхность.
  • Запрещено проводить заземление с использованием трубопроводов любого вида.
  • Не выводите заземляющие проводники наружу и не подключайте их к шине на неподготовленных площадках. Под воздействием влажности начнется коррозия металла и проводник отгорит.
  • Нельзя проводить последовательное заземление электроустановок и подключать несколько проводников на одну площадку.
  • Не экономьте, используя проводники с невысокой проводимостью и отказываясь от контура. Защита в этих случаях будет неэффективной.
  • Не пытайтесь отнести контур подальше от дома. Контур не опасен для человека, поэтому при его расположении учитывайте эстетику участка и выбирайте место с самой высокой влажностью.
  • Подключая контур заземления к молниезащите, вы создаете ситуацию, при которой может перегореть проводник, соединяющий пластины. В этом случае цепь разомкнется, и во время грозы перегорят электроприборы или щитовая.

otlad.ru

Как сделать заземление своими руками-Делай сам!

У вас полным ходом идет ремонт квартиры, выполняются электромонтажные работы. Впору поговорить о заземлении.
Трудно найти человека, который не слышал слова «заземление» или «зануление». В любой семье имеется много бытовой техники и электроники, подключение которых к электросети осуществляется с помощью евровилки и евророзетки. В отличие от обычной (совковой) розетки или вилки, они имеют третий контакт, который предназначен именно для заземления.

Заземление в частном доме

Зачем нужно заземление и нельзя ли обойтись без него? Допустим, у вас дома есть стиральная машина. Пока она исправна, опасности не представляет. Если, не дай Бог, со временем внутри машины повредится изоляция проводов или электродвигателя, то фазное напряжение 220 В может попасть на металлический корпус машины. А это уже смертельно опасно, особенно в сырых комнатах, по соседству с металлическими трубами, закопанными в грунт.
В этом случае функция заземления защитит вас от поражения электротоком. Если металлический корпус хорошо заземлен, ток уходит в землю и электротравмы не будет.

Суть заземления

Свою защитную функцию заземление будет выполнять только при условии надлежащего его исполнения. Сам термин «заземление» означает, что какая-либо точка металлического корпуса прибора электрическим способом соединена с заземлителем. Последний представляет из себя стальной или медный стержень или элемент другой формы, зарытый в грунт на определенной глубине. Качественное устройство заземления должно иметь электрическое сопротивление не более 4 ом.
В советские годы для электропроводок в домах использовалась двухпроводная система, известная как «ноль» и «фаза». Устройства заземления в ней не было предусмотрено.

Вполне возможно, что ваша внутриквартирная проводка также двухпроводная. Вот наши советы, как обеспечить городскую квартиру защитным заземлением.

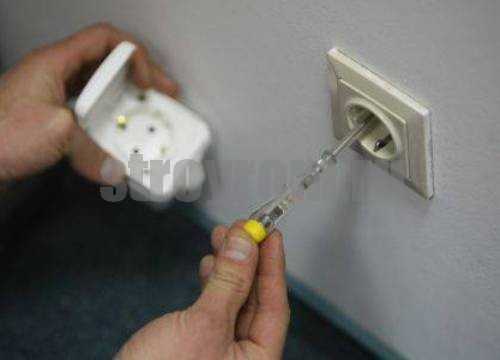

Начинать надо с замены обычных розеток на евророзетки, имеющие три контакта. Далее следует с помощью индикаторной отвертки определить провод «ноль» и от него сделать проволочную перемычку к контакту «земля» евророзетки.

Можно пойти иным путем, соединив вместе провода «ноль» и «земля» непосредственно в наружном электрощитке, но в этом случае проводка в квартире должна быть из трех проводов, да и подсоединения в электрощитке в целях безопасности должен осуществлять специалист-электрик.

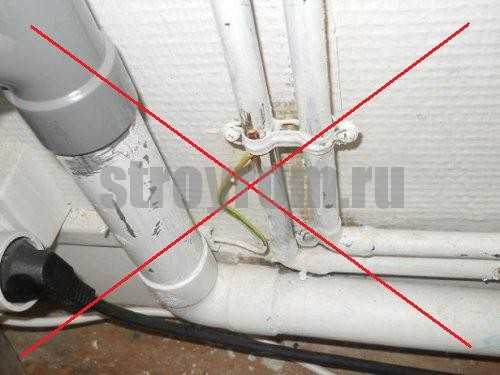

Никогда не соединяйте заземляющий провод к водопроводным или отопительным трубам, тем более к газопроводным, иначе электротравму можете получить не только вы, но даже ваши соседи.
Честно признаем, что описанный выше способ является «псевдозаземлением», но и в этом случае оно надежно защищает от поражения током.

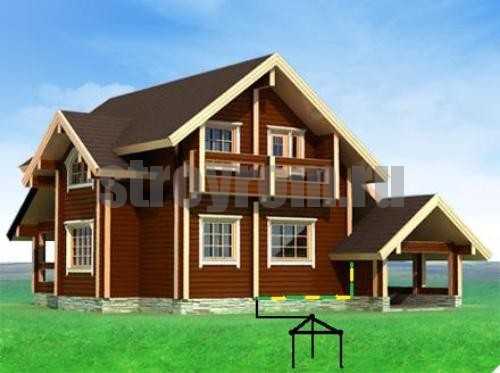

Теперь советы по устройству настоящего заземления в частных домах, усадьбах, на даче. Заземляющим электродом может служить сталь или медь (это дороже). Площадь поперечного сечения электрода для углового или прямоугольного профиля должна быть не менее 150 кв. мм. Годится неокрашенная незаржавленная стальная труба длиной более 2 м, толщиной стенок 3,5 мм и диаметром не менее 3,2 см.

Учтите, что потребуются три или более заземляющих электрода. Часто можно видеть закопанный в грунт один-единственный штырь для заземления. Но эта штука неспособна надлежащим образом выполнять функцию заземления.

Заземляющие электроды следует соединить между собой в форме трехугольного контура со сторонами не менее 1,2 метра. Соединения выполняются стальными полосами с сечением не меньше 50 кв. мм с помощью сварочного аппарата. Иные механические способы соединения ухудшат качество заземления или вообще сведут его на нет.
Эту конструкцию надо поместить в заранее выкопанную яму соответствующей глубины. Если нет желания копать яму, то можно поступить следующим образом: вбить в грунт три 1,5-метровых отрезка толстой арматуры на расстоянии одного двух метров друг от друга, после чего их концы поверх грунта соединить стальными полосами.

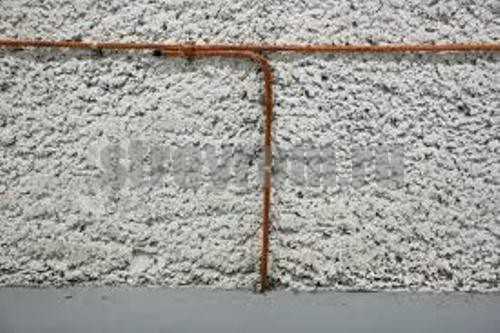

Подключение заземляющего устройства к электропроводке выполняют узкой стальной полоской, приварив его к любому электроду. Эту полоску проводят до самой стены дома и кабелем соединяют к внутридомовому электрощитку.

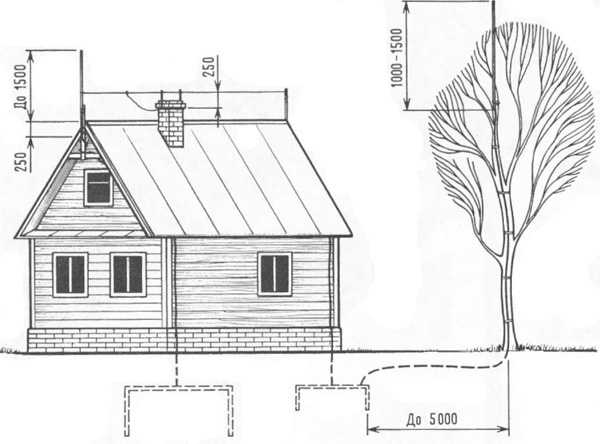

Кстати, для частного дома не будет лишним соорудить громоотвод, так как металлическая крыша, телевизионные антенно-фидерные устройства очень «привлекательны» для молний.

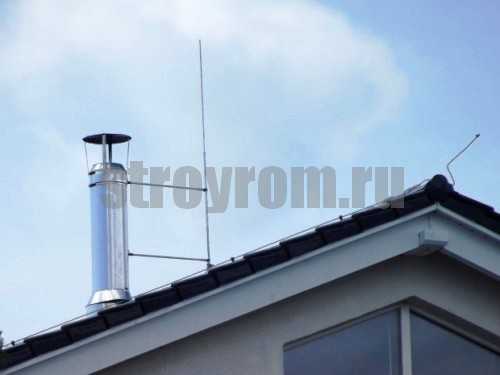

На крыше дома укрепите штырь высотой не менее два метра. Этот штырь, который выполняет роль молниеотвода, надо заземлить, используя для соединения узкую стальную ленту. Это несложно – у вас уже есть опыт устройства заземления.

Как гасить известь
Известь производится из каменных пород. Ее широко используют в качестве вяжущего материала, укрепляющего или придающего пластичность основному цементно-песчаному раствору. Перед… Как проверить систему отопления
До отопительного сезона имеет смысл проверить все батареи отопления, имеющиеся в доме или квартире. Нужно быть уверенным в том, что все они находятся в работоспособном состоянии…. Штукатурка стен по маякам
Штукатурить стены, а в особенности потолок достаточно сложно, особенно если нет навыков и хотя бы минимального опыта. Однако существуют хитрости, которые позволят справиться с этой… Ремонт деревянных дверей
Наверное, каждый мужчина, хотя бы раз в жизни, сталкивался с проблемой скрипения дверей и окон, их перекашивания и оседания. Но далеко не каждый знает, что самые простые из этих… Кровать над столом
Кровать неотъемлемая часть любой спальной комнаты, но вот незадача, не всегда спальные комнаты позволяют желаемо установить кровать, рабочий стол и иную мебель. Такие проблемы…

stroyrom.ru

Заземление в частном доме — как сделать контур своими руками

Основная функция заземления – защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления уменьшается уровень магнитных помех, исходящих от электрической техники, и исчезают помехи в самой электрической сети. Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надёжно заземлён.

Раньше заземление в основном применялось в промышленных электроустановках, однако сегодня даже бытовая электрическая сеть не должна обходиться без заземления. В быту корпусы электрической бытовой техники заземляются через обычную вилку европейского стандарта со специальным контактом для заземления. К этому контакту обязательно должен быть подключён защитный PE-проводник («земля»).

В случае электрического пробоя изоляции фазного провода на металлический корпус и случайном прикосновении человека к этому корпусу, движение электрического тока будет направлено в землю, минуя организм человека. Таким образом работает защита от прямого прикосновения. Кроме этого, при замыкании фазы на заземлённый корпус, появляется ток короткого замыкания (ток к.з.), который в доли секунды резко увеличивает своё значение. На ток к.з. реагирует защитный автомат, который срабатывает и полностью отключает подачу напряжения на то место, где произошло к.з.

Контур заземления своими руками — пошаговая инструкция

В настоящий момент очень популярно строительство частных домов. Кроме стандартных строительных работ, выполняются работы и по электрификации дома. Вследствие этого появляется необходимость в выполнении контура защитного заземления. Контур заземления может выполняться не только для вновь возводимых строений, но также и для домов, у которых контура не было изначально ещё при строительстве. Если на производстве контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то в быту можно сделать заземление своими руками.

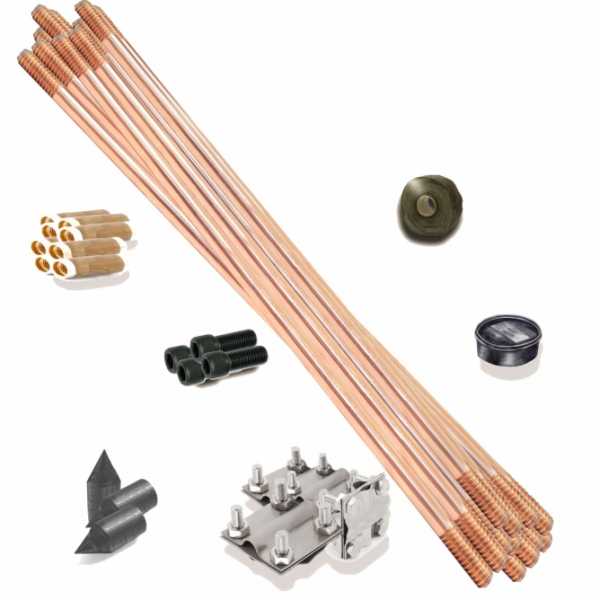

Для монтажа заземляющего контура необходимы следующие материалы:

● металлические электроды;

● металлическая (стальная) полоса;

● несколько болтов.

Стоит отметить, что в продаже уже давно имеются специальные комплекты для самостоятельного выполнения заземления частного дома.

Для выполнения монтажных работ понадобятся:

● лопата штыковая;

● большой молоток или кувалда;

● бытовой сварочный инвертор;

● сварочные электроды;

● болгарка.

Для частного дома контур заземления должен состоять из трёх заземляющих электродов, вкопанных или забитых в землю и соединённых между собой металлической полосой. В качестве электродов может использоваться стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трёх метров. Если изначальная длина уголка больше двух-трёх метров, то болгаркой отрезаются куски необходимой длины. В качестве полосы используется сталь 40х4мм.

Ни в коем случае нельзя в качестве заземлителей использовать металлическую арматуру, т.к. у неё калёная поверхность, следовательно, процесс растекания тока нарушается. Кроме того, арматура быстрее окисляется и ржавеет, что абсолютно недопустимо. Короче говоря, металл для контура заземления по истечении определённого времени не должен окисляться и ржаветь.

Отвод от контура также выполняется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор места расположения контура

Для определения места под контур, необходимо учитывать свойства грунта. Для выполнения контура заземления больше всего подходит чернозём, менее пригодны для этих целей песок и глина. Контур заземления должен находиться рядом с домом на расстоянии около метра.

Разметка

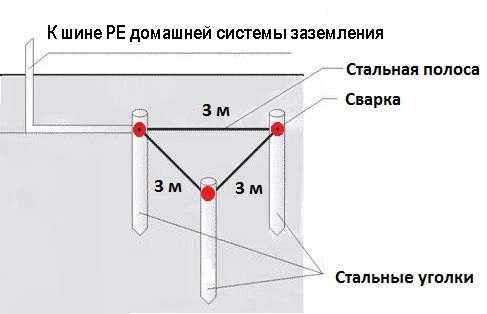

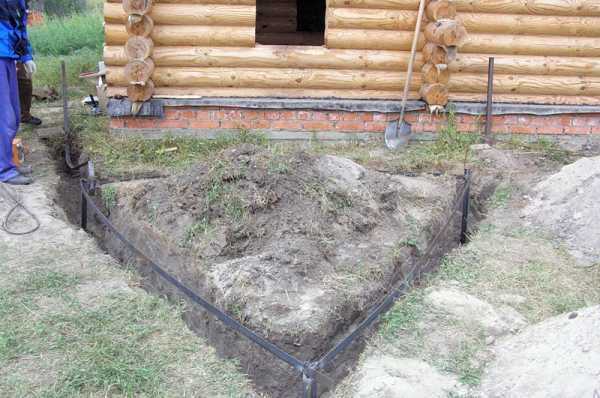

Так как контур для частного дома выполняется в виде равностороннего треугольника, то и разметка на грунте должна быть соответствующей. Расстояние между сторонами размеченного треугольника должно быть таким, чтобы электроды можно было забивать в грунт на расстоянии друг от друга не меньше длины электрода.

Траншея под контур

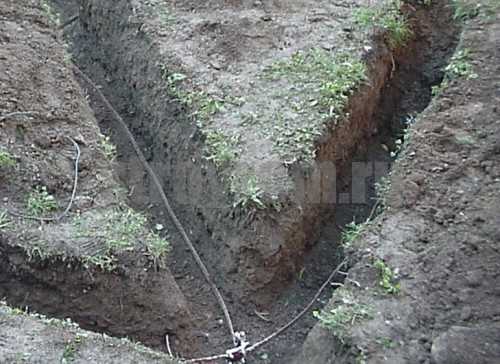

После того, как выполнена треугольная разметка, выкапывается траншея по периметру разметки. Глубина траншеи должна учитывать глубину промерзания грунта в сильный мороз. Ширина должна быть достаточной для того, чтобы удобно было обваривать контур по периметру, например 0,7м.

Монтаж контура

Работы по монтажу контура начинаются непосредственно с забивания электродов. Электроды забиваются молотком или кувалдой по углам треугольной траншеи на 2-3 метра вглубь. Забивать необходимо не полностью. На поверхности траншеи должно оставаться 0,2-0,3м от длины электрода.

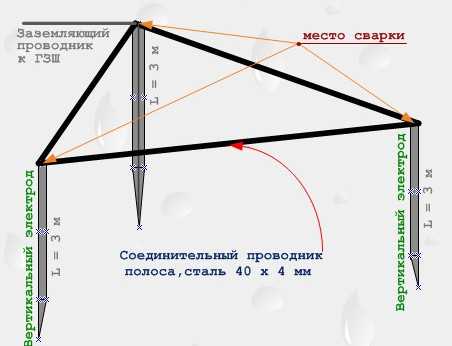

Затем забитые электроды соединяются между собой горизонтально расположенной металлической полосой при помощи сварки. Так образуется треугольный контур. Отсюда и название – контур заземления.
