Электрический теплый пол под ламинат своими руками

Здесь вы узнаете про электрический теплый пол под ламинат своими руками: какие лучше выбрать, подготовительные работы, монтаж и укладка системы, а также советы мастеров.

Этот вид напольного покрытия невероятно популярен, и для этого есть свои причины. Он доступный по цене, эффектно смотрится в любом интерьере, за ним легко ухаживать, и он долговечен.

Но насколько подходит ламинат для теплого пола (электрического), ведь данная система обогрева становится все более востребованной у населения? Это лучше выяснить до того, как покупать и укладывать его на теплый пол.

Электрический теплый пол под ламинат

Главное требование от напольной системы отопления, это качественное и равномерное распределение тепла по всему помещению. Чтобы она работала эффективно и была экономически выгодной, нужно заранее продумать, что будет входить в ее слои. Одни из них должны сохранять тепло, другие хорошо его передавать.

Как выбрать теплые полы электрические под ламинат?

Если основным покрытием предполагается быть ламинату, то нужно учитывать некоторые нюансы данного материала:

  1. Во-первых, он отличается от паркетной доски тем, что состоит из нескольких слоев, соединенных друг с другом клеем. Это снижает его теплопроводимость, а это основной показатель при выборе напольного покрытия для теплого электрического пола.
  2. Во-вторых, ламинат обязан быть устойчив к перепадам температур.
  3. В-третьих, он не должен выделять вредных веществ под воздействием высоких температур.

Чтобы ламинат действительно обладал такими качествами, следует выбирать марки, которые имеют специальный значок и надпись, что они предназначены для системы теплых полов.

Если данные показатели отсутствуют, то электрический теплый пол под ламинат будет бесполезной тратой денег.

После того, как нужный тип напольного покрытия выбран, можно приступать к монтажу самой системы.

Подготовительные работы

Очень важно выровнять поверхность перед укладкой теплого пола. Если теплый пол устанавливается во время ремонта помещения, то нужно убрать все старое покрытие вплоть до основания.

После того, как будет убран мусор, можно приступать к подготовке пола:

  1. Если бетонное основание в хорошем состоянии, то достаточно приклеить по периметру всей комнаты демпферную ленту для лучшего сдерживания всех слоев «пирога» под воздействием высоких температур.
  2. Если в нем есть многочисленные трещины, то рекомендуется сделать стяжку, которая уберет все дефекты.
  3. Следующий этап – укладка гидро-или пароизоляции. Для этого подойдет полиэтиленовая пленка.
  4. В обязательном порядке требуется применение утеплителя, главным свойством которого является устранение утечки тепла в пол.

Лучше применять материалы уже имеющие фольгированный слой, чтобы не возиться отдельно с укладкой отражающей поверхности. Он будет направлять тепло к потолку.

Если монтаж электрического теплого пола под ламинат производится на деревянное основание, то его так же нужно выровнять (отшлифовать), а старые половицы заменить. Самый простой подход – это применение фанерных листов, которые крепятся либо саморезами к полу, либо клеем.

Укладка пола

После всех подготовительных работ можно приступать непосредственно к укладке электрического теплого пола под ламинат от академии. Для этой роли лучше всего подходит инфракрасная пленка, но кабель так же допустимый вариант, хотя и требует большего времени на установку.

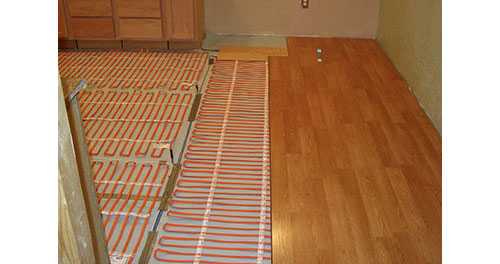

С тех пор, как появились электрические нагревательные маты, процесс укладки кабеля значительно сократился и упростился. В данном материале тонкий шнур прикреплен к сетке из стекловолокна, которая продается в рулонах. Ни в коем случае нельзя подгонять маты под площадь комнаты. Следует сделать расчеты, сколько их понадобиться и купить рулон нужного размера.

Что инфракрасную пленку, что маты очень легко уложить. Достаточно раскатать их по поверхности пола, соединить все части между собой и подключить к источнику питания через терморегулятор.

У каждого вида теплого пола свои достоинства и недостатки:

  1. Кабель уложить немного сложнее, так как нужно заранее определить, по какому принципу будет проводиться монтаж, рассчитать нужное количество материала и залить его раствором. Укладка ламината на теплый пол электрический (кабельный) позволяет получить максимальный его нагрев. Это связано с тем, что вначале нагревается стяжка, которая долгое время сохраняет тепло, а затем сам ламинат. Но и электроэнергии он потребляет много больше, чем инфракрасная пленка.

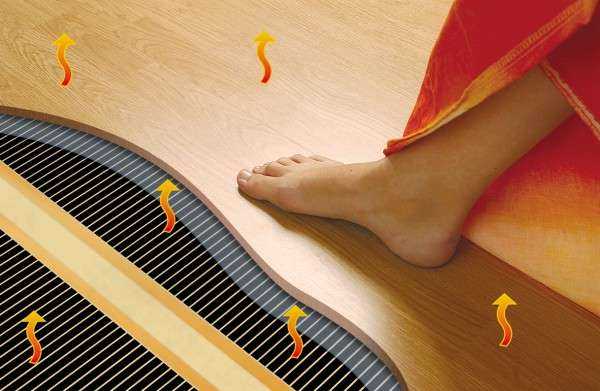

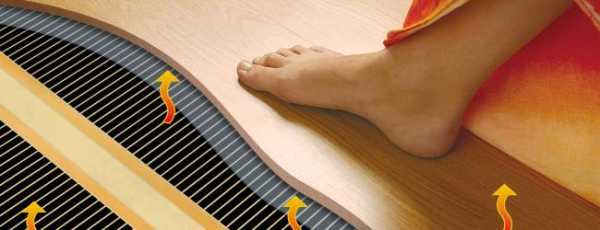

  2. Пленка с инфракрасным типом излучения – наиболее распространенный вид теплых полов под ламинат. Ей не нужна стяжка и напольное покрытие стелется непосредственно на нее, что сокращает энергозатраты при обогреве комнаты.
  3. Маты просты в укладке и подключении, но так же требуют заливки раствором.

Какой бы тип пола не был использован, слои «пирога» остаются неизменными:

  • черновое основание;
  • гидроизоляция;
  • теплоизоляция с фольгированной поверхностью;
  • система теплого пола;
  • стяжка при укладке кабеля или матов;
  • если требуется стяжка на инфракрасную пленку, то на нее предварительно стелется гидроизоляционная мембрана, чтобы не допустить попадания влаги;
  • ламинат.

Если использовать качественные материалы и соблюсти все правила установки, то не имеет значения, какие были применены теплые полы электрические под ламинат, какие лучше из них греют. Они все будут работать эффективно.

Укладывание ламината

После того, как система была уложена и подсоединена, ее нужно проверить, только включать ее для этого не рекомендуется. Следует «прозвонить» все ее элементы на сопротивление, учитывая технические характеристики, указанные производителем.

Если все в порядке, производится укладка ламината, для чего:

  1. По периметру нужно закрепить распорные клинья. В его функции входит поддерживать этот «плавающий» пол на одном уровне в то время, когда он будет под воздействием тепла расширяться. Поэтому и оставляется этот зазор до 10 мм ширины между стеной и напольным покрытием.
  2. Укладывается подложка и первый ряд ламината.
  3. Второй ряд начинается с половинчатой доски, а не цельной.
  4. После того, как весь ламинат уложен, снимаются распорки и к стене крепятся плинтуса.

Благодаря современным технологиям производители смогли создать ламинат со встроенной системой обогрева, что значительно упрощает весь процесс. Нагревательный элемент при этом, находится между слоем шумоизоляции и несущей плитой, а стоимость данной системы на 30% ниже, чем установка теплого электрического пола.

Советы мастеров

У каждого мастера есть свои секреты, к которым новичкам лучше прислушиваться.

Если есть желание установить теплый электрический пол под ламинат своими руками, то они будут полезны:

  1. При низких потолках в квартире рекомендуется применять инфракрасную пленку, не требующую заливки раствором.
  2. Температурный датчик следует уложить в гофру, которую затем запаивают. Это оградит его от попадания влаги.
  3. Ламинат после укладки нужно подержать при одинаковой температуре воздуха несколько дней и только после этого ее можно постепенно наращивать.
  4. При использовании инфракрасной пленку, ее разрешено резать только по специальным пунктирным линиям, чтобы не допустить разрыва в системе.

Учитывая все рекомендации и при большом желании, даже новичок сможет установить в своей квартире теплый пол электрический под ламинат.

netholodu.com

Электрический тёплый пол под ламинат своими руками

Электрический тёплый пол под ламинат своими руками. Сейчас мы подробно рассмотрим процесс укладки и подключения теплого пола. Прочитайте статью до конца и вы поймете,что все намного проще чем вам кажется на первый взгляд!



Использование современных материалов, инфракрасных карбоновых нагревательных плёнок, позволяет в течение одного дня своими руками и без привлечения специалистов обустроить тёплый пол.


Дополнительный обогрев полов, позволяет значительно повысить комфорт в жилых помещениях, стабилизировать температуру, которая будет поддерживаться в автоматическом режиме, а в некоторых случаях позволяет полностью отказаться от других видов нагревательных приборов.
Из существующих в настоящее время трёх основных разновидностей электрического тёплого пола для укладки под ламинат и линолеум подходит только одна, это наиболее современная и тонкая карбоновая теплоизлучающая плёнка. Кабельные системы, за счёт своих габаритов и способа распределения, используются для заливки в стяжку, которая гарантирует целостность кабеля, а также помогает распределить тепло равномерно по поверхности напольного покрытия.

Электрический теплый пол под ламинат и линолеум на деревянный пол

Теплонагревающие маты применяются для обустройства тёплого пола под ламинат, но не подходят для напольного покрытия, выполненного из линолеума, так как имеют профилированную поверхность, которая будет проступать через линолеум.
Все три конструкции имеют схожие показатели по энергопотреблению и температуре нагрева поверхности пола. Для настройки и регулировки используются идентичные контроллеры и силовые блоки. Немного отличается температура максимально допустимого нагрева, однако всё сводится к единому требованию: поверхность пола в жилых помещениях не должна превышать 27 °С, в нежилых комнатах допускается повышение до 31 °С.

Порядок подготовки пола и укладки системы

Обустройство тёплого пола из плёночных инфракрасных материалов не представляет особой сложности для любого домашнего мастера, который хотя бы немного знаком с электротехникой и способен соединить контакты согласно приложенной схеме, а также выполнить нехитрые столярные работы по выравниванию основания деревянного пола, на который впоследствии будет укладываться ламинат или линолеум.

Первым делом следует определиться с правильным чередованием слоёв и материалами, необходимыми для монтажа тёплого пола. Уточнить рекомендации для конкретной системы тёплого пола следует в инструкции, прилагаемой производителем. В общем виде конструкция выглядит следующим образом:
1.Черновой деревянный пол.
2.Пароизоляция, гидроизоляция.
3.Утеплитель с теплоотражающим экраном.
4.Нагревательные элементы тёплого пола.
5.Подложка под финишное напольное покрытие.
6.Напольное покрытие (линолеум, ламинат, паркетная доска и тому подобное).
В качестве основания выступает черновой деревянный пол. Это должна быть отреставрированная поверхность, сработанная из половой доски с рабочей вентиляцией подпольного пространства, так как поверх основы выстилается паробарьер, препятствующий выходу влаги от пола в помещение. Повреждённые участки восстанавливаются с помощью специальной шпаклёвки или заменой отдельных досок. Поверхность выравнивается циклевальной машиной. Для надёжности укладывают поверх основания листы OSB или фанеры.

Пароизоляционная мембрана выстилается поверх подготовленного деревянного основания с перехлёстом полос не менее 10–15 см и проклейкой стыков скотчем. Важно оставить открытыми вентиляционные решётки, под которые вырезаются отверстия в пароизоляции и обклеиваются скотчем по периметру.


Теплоизоляция с термоотражающим слоем, это вспененный полиэтилен, полиуретан или ЭППС с фольгированным слоем, который при укладке ориентируют вверх. У данного слоя основная функция — препятствовать нагреву деревянного основания. Теплоизоляция замедляет распространение тепла, а теплоотражающий экран обеспечивает максимальную отдачу от нагревательных элементов именно внутрь помещения.

Компоненты электрического тёплого пола располагаются поверх слоя теплоизоляции. Собирать его следует строго в соответствии с прилагаемой инструкцией и с соблюдением всех необходимых правил безопасности.
Важный аспект, касающийся любого электрического тёплого пола: распределять нагревательные элементы следует только в свободной зоне пола, где не будет устанавливаться стационарное оборудование или мебель, чтобы предупредить локальный перегрев нагревательных элементов.
Далее следует обычный процесс монтажа напольного покрытия.

Расчёт ИК-плёнки и мощности

Комплекты материалов, необходимых для обустройства тёплого пола, включают все необходимые для монтажа контакты, провода, изолирующие клеммы термодатчики и терморегуляторы. Но, прежде чем отправиться в магазин за покупкой инфракрасной плёнки, вам необходимо будет произвести несложные расчёты, связанные с определением количества плёнки, необходимой для укладки тёплого пола, и сделать расчёт мощности нагревательных элементов, которые будут задействованы при работе.
Площадь плёнки должна составлять не менее 70% от площади помещения. Избежать нерационального использования дорогостоящего материала позволяет то, что инфракрасная плёнка выпускается трёх размеров по ширине 500, 800 и 1000 мм. По длине она может нарезаться погонными метрами по специально обозначенным линиям.
Помимо рулонной существует другая разновидность ИК-плёнки системы «зебра». Это тоже полимерная плёнка толщиной 1 мм, но состоящая из множества независимых друг от друга панелей, имеющих размеры 500х600 мм. Таких панелей в одном комплекте 50 штук, что позволяет обустроить тёплый пол на площади 15 м2. Преимуществом такой системы является то, что при выходе из строя одного нагревательного элемента вся система продолжает исправно работать. При гарантийном сроке в 25 лет она является очень экономичным и надёжным средством обустройства тёплого пола под ламинат или линолеум.

После соединения всех нагревательных элементов и надёжной герметизации соединительных клемм битумными изоляторами, осуществляется монтаж термодатчика, который обязательно помещается в пластиковый контейнер, и настенного блока терморегулятора, с помощью которого вы будете регулировать нагрев пола.
Следует помнить, что если мощность уложенного вами плёночного нагревателя превысит 2,2 кВт, а сила тока в системе будет более 10 А, то подключать её напрямую к электросети квартиры нельзя. В этом случае используют модульный контактор. Но самостоятельно производить работы по его установке не следует. Лучше обратиться к профессиональному электрику.

Укладка ламината

Укладывать ламинат или линолеум можно непосредственно на ИК-плёночный нагреватель. На максимальных режимах работы он не нагревается свыше 35 °С — напольное покрытие от них не расплавится и не рассохнется. Однако выбранное напольное покрытие должно иметь соответствующий допуск, что помечается на упаковке специальным значком или пояснением, что данный ламинат/линолеум совместим с электрическим или водяным тёплым полом.
Необходимо предусмотреть возможность термического расширения напольного покрытия. Поэтому перед началом укладки ламината обязательно расположите вдоль стены распорные клинья — они создадут зазор между стеной и уложенным из ламината полом в 8–10 мм. Уложенный таким образом пол будет «плавающим», от расширения материала во время работы системы тёплый пол он не покоробится.

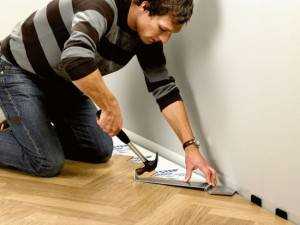

Укладку ламината завершают монтажом плинтуса, который обязательно крепится к стене и не прижимает ламинат жёстко.

Работы по обустройству тёплого пола по деревянному настилу не представляют сложности. Они не связаны с заливкой выравнивающих смесей и ожиданием, когда стяжка наберёт необходимую прочность. Все работы можно выполнить в течение одного рабочего дня.
Высокая степень автоматизации позволяет существенно экономить электроэнергию, а при использовании модульных конструкций «зебра» заменить, в случае выхода из строя, отдельный нагревательный элемент.

Надеюсь статья помогла вам понять основные принципы работы и ответила на главный вопрос: как сделать электрический теплый пол под ламинат, своими руками!

stroyudom.su

Электрический теплый пол под ламинат своими руками

Электрические теплые полы и водяные теплые полы представляют собой, пожалуй, самые эффективные системы отопления. Основной довод в их пользу – теплые потоки воздуха всегда поднимаются вверх, что диктует необходимость расположить источник тепла в комнате как можно ниже. Теплые полы соответствуют этому требованию идеально. В этой статье мы разберем, как осуществить монтаж электрического теплого пола под ламинат своими руками.

Сейчас электрические полы распространены широко и представлены двумя основными вариантами:

  • Инфракрасные или пленочные
  • Кабельные

Монтаж электрического инфракрасного пленочного пола под ламинат.

Основу инфракрасного теплого пола составляют специальные элементы, которые являются излучателями инфракрасного излучения. В качестве таких излучателей применены полоски из специального вещества на основе углерода, которое под действием тока начинает испускать ИК-излучение длинноволнового диапазона. Полоски из углеродной пасты нанесены на специальную подложку и защищены с обеих сторон прозрачной пленкой.

Монтаж электрического инфракрасного теплого пола под ламинат своими руками начинается с подготовки основания. Положительным моментом при использовании данного типа нагревателей будет то, что такому полу не требуется хорошая теплоизоляция, чего нельзя сказать о кабельных полах. Активное вещество ИК излучателей (карбоновая паста) нанесено таким образом, что излучает только вверх. Поэтому инфракрасную пленку можно укладывать прямо по стяжке. Конечно лучше, если стяжка будет керамзитобетонной, не сколько для тепла, сколько для изоляции от шума. На чистую стяжку наносится слой теплоизолирующей краски. Тут широко применяются специальные краски с микрогранулами, которыми покрывают трубы теплотрасс. По окончании высыхания краски расстилается пленка, затем она закрепляется, после чего можно укладывать финальное покрытие. Чаще всего это ламинат. Вообще для теплых полов годятся любые финальные покрытия, которые хорошо проводят тепло.

Конструкция нагревательной пленки выполнена таким образом, что она обладает высокой прочностью на сжатие. Это означат, что по ламинату, под которым смонтирован электрический теплый пол в виде пленки, можно спокойно прилагать все нагрузки от ходьбы и мебели, точно также как и на обычном полу.

Монтаж кабельного электрического теплого пола

Кабельные теплые полы наиболее дешевые из всех, потому, что их устройство очень простое. Основу составляет нагревательный кабель, он продается в бобинах или уже уложенным змейкой на стекловолоконной сетке. Второй вариант электрического теплого пола монтировать под ламинат своими руками значительно проще. Рулон сетки просто разматывается по стяжке, технология укладки не отличается от полов пленочных типов. Единственная особенность состоит в том, что для кабельного обогрева очень важна теплоизоляция. От её качества напрямую зависит КПД обогрева.

Нагревательный кабель в бобинах можно укладывать произвольно. Его удобно использовать в помещениях со сложной конфигурацией стен. Кабель не излучает ИК излучения, он просто нагревается до температуры 60-80 градусов или менее. Необходимо обеспечить такие условия, при которых выработанное тепло угодит в комнату, а не проникает в стяжку пола. Это означает, что сама стяжка должна быть с хорошей теплоизоляцией. Очень желательно её сделать увеличенной толщины со слоями керамзита, бетона и изолирующей пористой краски. Учтите этот момент при монтаже электрического теплого пола под ламинат своими руками.

Кабельные теплые полы хорошо подходят для тех помещений, где поднятие уровня пола не играет особой роли. Это могут быть кухни и особенно ванные комнаты. Там кабельный обогрев хорош тем, что он абсолютно устойчив к действию влаги. Его часто укладывают под керамогранит. Также кабельный теплый пол имеет преимущество в своей стоимости.

Кабельные и пленочные полы подключаются к термостату. Сам термостат должен обладать достаточной мощностью, которая зависит от типа нагревателей и площади пола. Его устанавливают на стене, так же как и обычную электрическую розетку.

eurosantehnik.ru

Теплый электрический пол под ламинат своими руками

Одним из факторов комфортного проживания в квартире является температура в комнатах. Теплый электрический пол под ламинат используется как эффективный источник дополнительного обогрева помещения. Его можно монтировать в загородных домах и квартирах, под различные виды финишного покрытия, в том числе ламинат. Ранее такая комбинация была недоступна из-за низкой теплопроводности материала и негативного воздействия на него процесса нагревания. Современные модели ламинированных панелей, выпускаемые с маркировкой «Warm Wasser» отлично сочетаются с электрическими нагревательными элементами, особенно пленочными, излучающими инфракрасные волны.

Виды электрического пола:

  1. Греющий кабель – это провод высокого сопротивления. Укладывается змейкой и заливается слоем бетонной стяжки. Это бюджетный вариант, и сделать такой теплый электрический пол под ламинат своими руками достаточно просто. Недостатком конструкции является медленное прогревание, из-за чего необходимо время на повышение температуры стяжки и подложки под ламинат.

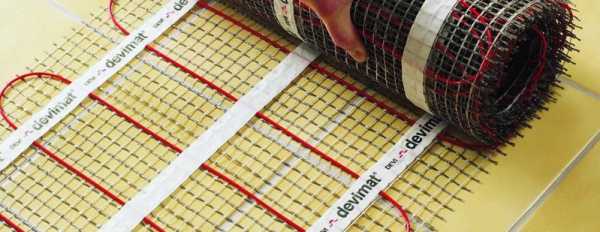

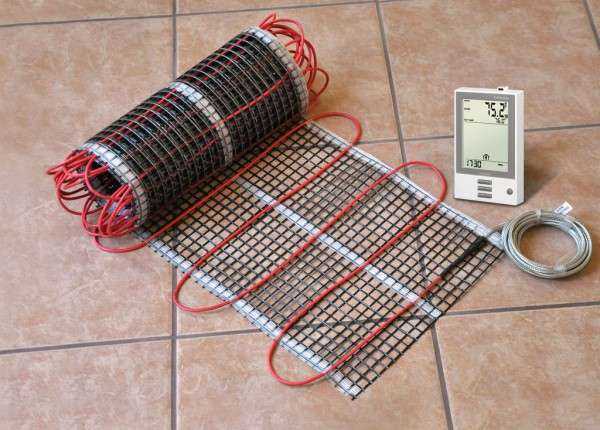

  2. Нагревательные маты – это конструкция из кабеля, закрепленного на полотне из стекловолокна, благодаря чему быстро производится укладка.
  3. Пленочный инфракрасный пол – эта модель оптимальна для использования под ламинат, полосы толщиной в 3 мм не скрадывают высоту, легко подключаются.

Планировка расположения

Необходимо нарисовать схему укладки теплого пола. В местах размещения массивной мебели нагревательные элементы не устанавливаются.

Обратите внимание! При установке теплоносителей необходимо отступить не меньше 10 см от имеющихся в комнате труб и радиаторов. Это делается, чтобы избежать перегрева и выхода из строя отдельных участков системы.

Учитываются также и отступы от стен, которые составляют от 5 до 10 см. По готовому плану рассчитывается площадь, на которую будет укладываться электрический пол.

Монтаж нагревательных матов

Процесс установки нагревательных матов включает следующие этапы:

  1. В выбранном месте в стене на высоте в 30 см делается отверстие под терморегулятор, а в стяжке выполняется вырезание канавки для провода.
  2. Поверхность основания тщательно очищается перед укладкой электрического пола.
  3. Производится грунтовка поверхности для улучшения сцепления с клеем.
  4. Необходимо отметить места размещения мебели или сантехники, а также выполнить отступы от стен.

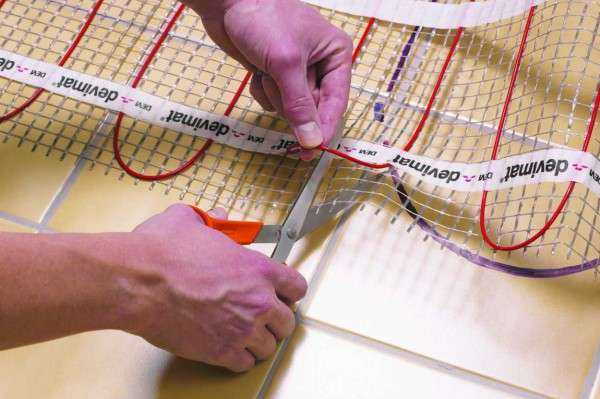

  5. Маты с кабелем нарезаются необходимой длины, при этом сам кабель резать запрещено. Важно избегать наложения витков кабеля друг на друга.
  6. Устанавливая датчик температуры, размещайте его на равном расстоянии от нагревательных элементов.
  7. Монтажные концы провода выводятся через проделанную канавку к месту установки терморегулятора.
  8. Датчик температуры помещается в гофрированную трубку, этот конец закрывается заглушкой, а второй – подводится к терморегулятору. Трубка укладывается в монтажную канавку и замазывается раствором для плитки. Концы проводов подключаются к прибору.
  9. Для проверки правильности монтажа система включается на минуту, так контролируется работа термостата и матов.
  10. Выполняется стяжка из раствора для укладки плитки, ее высота 1 см.
  11. После высыхания основания проводится проверка работы электрического пола. После отключения и остывания укладывается подложка, а на нее выполняется монтаж ламината.

Укладывание электрического кабеля

Электрический теплый пол

Перед тем как сделать электрический теплый пол, необходимо выполнить подготовку основания. Она заключается в выравнивании и очищении поверхности. Далее выполняется гидроизоляция, она укладывается с напуском на стены.

По периметру наклеивается демпферная лента. Утепление основания производится экранирующим материалом, таким как пенофол. Слой теплоизоляции исключит утечку температуры в бетон перекрытия.

Обратите внимание! При необходимости в качестве утепления берется слой минеральной ваты или пенополистирола до 10 см. Сверху утепления укладывают армирующую сетку.

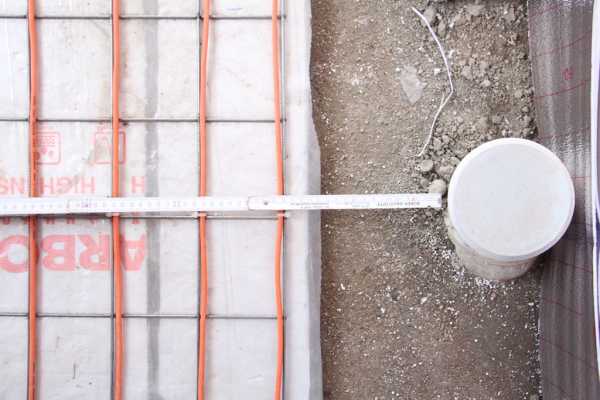

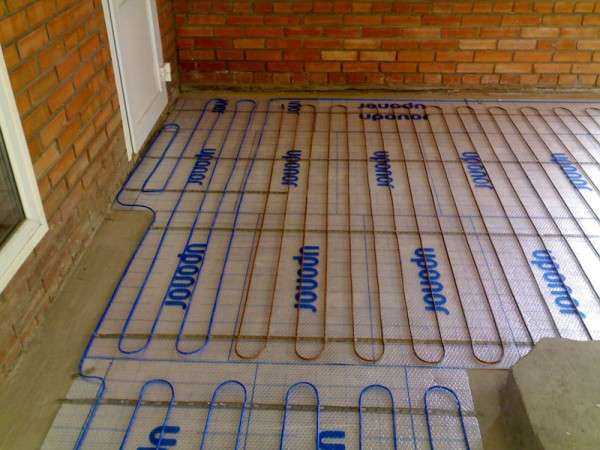

Для крепления кабеля необходимо закрепить металлическую монтажную ленту, на которую можно укладывать витки с любым шагом, получая необходимую мощность обогрева. Не начиная монтажа, проверяется сопротивление провода и сравнивается с паспортными показателями. Укладка производится по составленной схеме, с отступом в 5 см от стен и 10 см от труб отопления. Минимальный диаметр изгиба витка – 5 см, провода не должны соприкасаться друг с другом.

В удобном месте на высоте 30 см выполняется отверстие для монтажной коробки терморегулятора и пробивается канавка по стене и полу для прокладывания проводов и гофрированной трубки, в которую вставляется датчик температуры. Трубка фиксируется на одинаковом расстоянии от витков кабеля. Ее конец с датчиком надежно закрывается заглушкой от попадания внутрь раствора.

На готовую систему осторожно выкладывается цементно-песчаный раствор и распределяется по основанию.

Обратите внимание! Стяжка хорошо уплотняется, чтобы не оставались пустоты, ухудшающие теплообмен. Слой раствора достигает 5–8 см.

В монтажной коробке собираются три группы проводов – контактные от электрического пола, датчик температуры и подающие напряжение от сети. Перед монтажом терморегулятора проверяется сопротивление проводов, при удовлетворительном результате провода присоединяются к прибору в соответствии с имеющейся схемой. Укладывать ламинат можно после полного высыхания стяжки.

Инфракрасный теплый пол

Укладка инфракрасного теплого пола

Монтаж пленочного пола не требует проведения дополнительных работ. Достаточно расстелить нагревательные полосы на теплоизолирующем покрытии, приклеить скотчем к основанию, соединить их креплениями и проводами и подключить к терморегулятору.

Обратите внимание! Для изоляции мест разрезов и соединения контактов в комплекте прилагается битумная изоляция.

Перед укладкой ламината инфракрасный пол накрывается толстой полиэтиленовой пленкой.

Видео

В этом видеоматериале предоставлена поэтапная инструкция укладки пленочного пола под ламинат:

Последняя редакция: 30.10.2015

Автор: Олег Посольский

Понравилась статья? ― Расскажите друзьям:

kakpolozhitlaminat.ru

Электрический теплый пол под ламинат: какой лучше, отзывы, монтаж

Как правило, электрические напольные элементы закрываются сверху декоративным покрытием, в качестве которого может быть кафель, паркет, линолеум или ламинат. Последний вариант является одним из самых популярных видов напольного покрытия, поэтому многие, кто планируют обустроить свой дом напольной отопительной установкой, нередко задумываются над тем, какие электрические теплые полы под ламинат подходят больше всего и как их правильно монтировать, чтобы добиться максимально эффективной работы подобного нагревательного блока.

Общая информация

Ламинатное покрытие, в отличие от паркетной доски, отличается более низкой теплопроводностью, поэтому все люди, которые хотят выполнить теплый электрический пол под ламинат, должны сделать его более утепленным.

Монтаж теплого пола под ламинат – задача вполне выполнимая даже для тех, кто до этого ни разу не сталкивался с такими работами. Но вместе с тем этот процесс требует определенного подхода в своей реализации.

Маркировка

Какому материалу лучше всего отдать предпочтение? Безусловно, что для этих целей подходят далеко не все виды, поскольку условия эксплуатации отличаются от обычных. Так, существуют такие разновидности ламинатного полотна, которые предназначены именно для укладки на обогревательные элементы. Они отлично переносят температурные перепады во время включения/отключения работы источника, благодаря чему монтаж скрытого обогревательного блока не окажет никакого отрицательного воздействия на внешний вид покрытия.

Так, если на упаковке схематически изображен знак теплого пола, то этот материал предназначен для оформления таких систем. Для водяных полов такой символ дополняется надписью Н2О. как правило, вместе с этим знаком производитель указывает  температурный режим, который допустим для эксплуатации товара.

Несмотря на простоту укладки этого декоративного полотна, все же лучше во время устройства всего обогревательного узла не вносить свои коррективы, придерживаться рекомендаций опытных специалистов и следовать указаниям производителей ламината, которые указываются на этикетке материала.

Какую разновидность электропола можно использовать

Ламинат обладает высоким коэффициентом влагостойкости, хорошей устойчивостью к механическим повреждениям, повышенными эстетическими характеристиками. Его можно использовать как в качестве финишного покрытия для водяных теплых полов, а также для электрических.

Электрополы бывают трех видов:

  • кабельные,
  • инфракрасные,
  • пленочные,

Каждому из которых присущи свои особенности. Основное отличие электрических систем от водяных заключается в наличии электрокабеля, посредством которого электроэнергия преобразуется в тепловую.

Электрические теплые полы обладают наибольшими показателями теплоотдачи, но вместе с тем, такой вариант имеет один весомый недостаток – высокие расходы по электроэнергии.

Электрополы рекомендуют укладывать под кафель, который обладает более высокими показателями теплопроводности.

С этой статьей читают: Монтаж теплого пола под плитку своими руками

Из всех трех вариантов под ламинат подходит больше инфракрасный теплый пол. Во-первых – он экономически выгоден, во-вторых – обеспечивает быстрый, равномерный прогрев.

Поэтапный монтаж ИК-пленки

Обустройство напольной обогревательной установки характеризуется выполнением ряда процессов.

ВИДЕО: Особенности монтажа ИК-пленки

Этап №1

Перед тем, как заняться устройством скрытого обогревательного блока, необходимо убрать из комнаты все батареи и трубы, которые в ней имеются. Дальше нужно избавиться от старой стяжки и выровнять рабочую поверхность. Это можно сделать с помощью небольшого слоя цементной стяжки или же, если перепады не превышают 10 мм, оставить и так.

Этап №2

Дальше идет слой теплоизоляционного полотна, которое будет препятствовать проникновения энергии в межэтажное и стеновое перекрытие, позволяя исключить всяческие теплопотери.

Теплоизолятор укладывается по всей площади комнаты, все зависимости от того, где именно располагается контур, и скрепляется между собой с помощью строительного скотча.

И да, важно разместить маты таким образом, чтобы они покрывали часть стен ровно на столько, какой будет величина всего теплового узла.

Этап №3

Начинать раскладку теплового носителя нужно в том месте, где будет располагаться терморегулятор.

Инфракрасная пленка укладывается в тех местах, где в дальнейшем не будут располагаться предметы мебели и бытовая техника, с отступом в 10 см от стеновых перекрытий. Запрещена раскладка термопленки внахлест, поскольку это может снизить эффективность работы блока. Места соединений пленочного утеплителя нужно отделать теплоизолирующим материалом.

Этап №4

Подключение терморегулятора. Начнем с того, что термостаты бывают двух видов – накладные и встроенные. Чтобы установить второй тип, нужно подготовить нишу в стеновом перекрытии. По идентичному принципу монтируются розетки и выключатели. Подключение проводов к термостату осуществляется по специальной схеме, которая, как правило, имеется на обратной стороне прибора.

Существует два варианта подключения устройств подобного типа к сети: стационарное подведение источника электроэнергии от основного счетчика и использование розетки.

Этап №5

Включаем термостат и проверяем работу всего контура. И если хоть один из элементов не греется, нужно проверить его подключение к источнику.

К выполнению работ нужно подходить как можно более ответственно, ведь только в этом случае теплый пол будет в полном объеме выполнять свое назначение.

Рекомендации по установке

Чтобы во время монтажа и эксплуатации теплого пола не возникло сложностей и проблем, нужно соблюсти несколько важных правил.

  1. Самое главное – это план. Тщательно продумайте, как и где будет располагаться не только нагревательная зона, но и предметы мебели, а также бытовая техника. Если вы никогда не занимались проектировкой такого плана, то лучше доверить этот вопрос профессионалам, которые составят план работ согласно СНиП (строительные нормы и правила), учитывая при этом ваши пожелания и требования. Так, к примеру, для помещений с невысокими потолками не подходят те обогревательные конструкции, для устройства которых необходима бетонная стяжка.

Схема укладки

  1. Если же помещение, которые вы планируете утеплять такой установкой, находится в непосредственной близости с сырым погребом или грунтом, то необходимо позаботиться о дополнительном слое гидроизоляции, которая предотвратить появление плесени в доме, а также исключит возможность сбора конденсата при работе элемента.

С этой статьей читают: Утеплитель для стен Rockwool (Роквул)

  1. Датчики, посредством которых осуществляется передача данных на терморегулятор, лучше всего располагать посередине установки, что позволит сэкономить провода.

Недопустимо производить монтаж пленочного теплого пола под ламинат вблизи с электрообогревателями, печами, каминами и прочими идентичными по эксплуатационным характеристикам предметами, поскольку это может спровоцировать некорректную работу системы и быстрый выход ее из строя.

  1. Производить монтаж пленочного теплого пола под ламинат при температуре ниже -15°С не рекомендовано. В противном случае система может вообще не заработать.

Посмотрите видео о монтаже теплого пленочного пола под ламинат подробными инструкциями, и вы поймете, что это не так сложно. Главное – следовать рекомендациям.

ВИДЕО: Монтаж теплого пола под ламинат

www.portaltepla.ru

Электрический теплый пол под ламинат – схема монтажного процесса

Организация системы отопления «теплый пол» в основном зависит от того, какое напольное покрытие было выбрано хозяином дома. Все дело в физических законах. В данном случае основой правильной организации отопительной системы является такой показатель, как теплопроводность напольного материала. Чем она выше, тем лучше. Но так как тема нашей статьи – это электрические теплые полы под ламинат, то в первую очередь нам необходимо разобраться с тем, а, вообще, подходит ли данный вид теплого пола к ламинату.

  • Во-первых, отметим, что ламинат – это не паркет и не паркетная доска. То есть, этот напольный материал обладает более высокой теплопроводностью. Но ее все равно не хватает, чтобы говорить об идеальных условиях взаимодействия.
  • Во-вторых, это изделие, изготовленное из нескольких слоев, что делает его теплопроводящие качества низкими.
  • В-третьих, если говорить об инфракрасном теплом поле, то его можно считать оптимальным вариантом именно для ламината. Ведь в данном случае будет производиться нагрев самого пола, который и будет отдавать тепло воздуху внутри помещения.

Но тут возникает проблема. Судите сами, слои, из которых изготовлен этот напольный материал, склеены между собой. При воздействии температуры клей начнет постепенно высыхать, а, значит, терять свои качества. В конечном итоге ламинат начнет сначала скрипеть, затем постепенно растрескиваться и коробиться. Вот почему все производители сегодня предлагают специальные модели, предназначеные под укладку теплых полов.

Монтажная инструкция

Итак, теперь можно переходить к основному вопросу нашей темы – как уложить электрический теплый пол своими руками, поверх которого будет монтироваться ламинат. Скажем прямо, этот процесс не самый простой, ведь необходимо будет учитывать достаточно большое количество различных факторов, влияющих на качество и эффективность работы и теплого пола, и ламината. Здесь нельзя будет разъединять эти два понятия.

Подготовка пола

Подготовка основание

Если вы проводите ремонт квартиры или дома своими руками, то вам необходимо обязательно удалить всю старую напольную отделку, добравшись или до бетонной плиты перекрытия, или до деревянного чернового пола. После чего вынести весь мусор и начать подготавливать напольную поверхность под укладку электрической конструкции.

Рассмотрим сначала бетонное основание. Что необходимо делать?

  • Производится обследование бетонного пола. Необходимо выявить дефекты основания (сколы, выемки, трещины и прочее). Если обнаружили – заделываем их. Самый простой вариант – залить тонкую стяжку на основе цемента и песка. Кстати, не забываем уложить по всему периметру помещения по стенам демпферную ленту. Это своеобразный компенсационный слой, который поможет сдерживать температурное расширения всех укладываемых на напольное основание слоев.
  • Далее, поверх стяжки укладывается пароизоляционный материал. Это может быть мембрана или полиэтиленовая пленка.
  • Следующий слой – утеплитель. Стоит обратить внимание на тонкие изделия в этой категории с внешним фольгированным слоем. Вообще, утеплители с фольгой являются идеальными теплоизоляторами именно для системы отопления теплый пол, и неважно, он электрический или водяной.

Порядок действий

На этом можно считать подготовительный этап законченным. Так же ли происходит подготовка деревянного пола? В принципе, самая важная составляющая любого напольного основания – это критерий ровности и прочности. Поэтому необходимо деревянный пол выровнять. Как? Есть два варианта:

  • Провести дефектовку половых досок, провести замену старых половиц на новые, провести сплачивание напольной конструкции, и последнее – провести шлифовку.
  • Поверх половых досок уложить фанерные листы, которые крепятся к самому основанию саморезами и клеевым составом. Обратите внимание, что листы должны быть уложены в разбежку со смещением в половину размера и обязательно сверху обработаны олифой. Зазоры между листами заполняют шпаклевкой. Иногда фанера укладывается в два слоя, тогда не только листы укладываются со смещением, но и слои относительно друг друга.

Монтаж теплого пола

Виды электрического пола

Теперь переходим непосредственно к установке электрического теплого пола. Начнем с того, что в настоящее время производители предлагают два основных варианта:

  • Кабельный электрический теплый пол.
  • Инфракрасный.

В кабельной модели есть подгруппа – это своеобразные маты, в состав которых входит кабель небольшого сечения и каркас, к нему кабель и закреплен. Кстати, каркас – это сетка из стекловолокна. Вся эта конструкция изготавливается в заводских условиях, и своими руками уложить и подключить ее не составит большого труда. Маты просто раскатываются по поверхности подготовленного пола, соединяются участками между собой и подключаются к сети переменного тока через терморегулятор, который устанавливается на стене.

Внимание! Запрещается подгонять электрические маты под размеры обогреваемой площади (участка). Необходимо сначала замерить участок и по нему приобрести готовый рулон необходимого размера.

Отдельный кабель укладывать проще всего. Здесь нет необходимости думать о том, каких размеров участок придется закрывать теплыми полами, какая схема укладки лучше и так далее. Просто производите установку по напольной поверхности, закрепляя нагревательный элемент любыми присущими этому способу крепежами. Одним из видов крепления может быть строительный скотч.

Монтаж инфракрасного теплого пола производится практически так же, как и электрических нагревательных матов. Это рулонный материал, который раскатывается по полу. Так что на этом процессе останавливаться не будем.

Подготовка пола под укладку ламианата

Укладка у стены

Итак, электрический теплый пол уложен и подключен. Теперь необходимо его проверить. Сразу оговоримся, не стоит его включать, это ни к чему хорошему не приведет. Вам просто надо проверить систему на сопротивление. Производитель в паспорте и на упаковке обозначил критические показатели сопротивления теплых полов. Так что ориентируетесь на них.

А вот теперь можно переходить к подготовке основания под ламинат. Самый простой вариант – залить стяжку. Как это лучше сделать?

  • Если вами выбран электрический кабель или маты, то цементный раствор можно наносить прямо на них. Здесь нет необходимости закрывать теплую конструкцию защитными материалами. Сам кабель уже является влагостойким материалом, закрыт он полимерной оплеткой, так что мокрые процессы ему не страшны.
  • А вот ИК пол лучше закрыть гидроизоляционной мембраной, по которой и будет заливаться стяжка.

Теперь немаловажный момент. Необходимо выделить время, чтобы стяжка хорошо просохла. Обычно на это уходит около месяца, но все зависит от температурного режима внутри помещения.

Монтаж ламината

Принцип укладки

Итак, последний этап – укладка ламинированных панелей. По сути, этот этап проходит по обычной технологии, выполнить его своими руками будет несложно. Мы не будем рассматривать весь процесс досконально, просто обозначим его этапы в последовательности технологического процесса.

  • По стенам на уровне укладки ламината по всему периметру крепятся распорные клинья. Зачем они нужны? Дело все в том, что ламинат собирается по принципу плавающего пола. А, значит, под действием изменяющихся влажности и температур такой пол будет то расширяться, то сужаться. Поэтому между ламинатной конструкцией и стенами комнаты необходимо оставить небольшой зазор, равный 8-10 мм.
  • Затем застилается подложка. Если ширины ее рулона не хватит, чтобы закрыть весь пол, тогда необходимо провести полосный монтаж со скреплением краев материала скотчем.
  • Укладывается первый ряд.
  • Затем второй, только начинать надо не с цельной доски, а с половинчатой. То есть, на полу у вас будет собран пол в виде кирпичной кладки.
  • Когда весь пол будет покрыт ламинатом, надо снять клинья и установить плинтуса. Обратите внимание, что последние крепятся к стенам.

Полезные советы

Чтобы в процессе укладки теплого пола своими руками вероятность появления различных проблем в эксплуатации свелась к минимуму, необходимо принять во внимание несколько очень важных советов.

Способ укладки с угловым замком

  • В первую очередь необходимо подготовить план, по которому будут проводиться все монтажные работы. Особое внимание надо уделить способу укладки и правильному выбору самого вида теплого пола. Если вы не специалист, то своими руками сделать это будет очень сложно. Поэтому совет – обратитесь к специалисту или воспользуйтесь онлайн программами, которые сегодня в Интернете найти несложно.
  • Если потолки в квартире не очень высокие, то рекомендуется установить инфракрасный теплый пол.
  • Так как вы решили провести монтаж теплого пола и ламината своими руками, то рекомендуется отдать свое предпочтение тем системам, у которых есть возможность непрофессиональной установки.
  • Если теплый электрический пол укладывается на основание, под которым находится грунт или влажный подвал, то не забываем укладывать гидроизоляцию.
  • Температурный датчик обязательно укладывается в гофру, которую герметично запаивают. Нельзя допустить, чтобы термодатчик подвергся негативному воздействию влаги.
  • Нельзя использовать одну и ту же отопительную систему в разных по температурному режиму помещениях. К примеру, на присоединенной лоджии и в спальне. Тем более, когда дело касается такого напольного покрытия, как ламинат.
  • Нельзя укладывать инфракрасный теплый пол в помещениях с повышенной влажностью.
  • После укладки ламината необходимо в помещении в течение трех дней выдерживать одинаковый температурный режим. После чего можно наращивать мощность теплого пола на 5-6 градусов ежедневно до необходимой вам температуры.
  • Под ламинат, укладываемый на теплый пол, необходимо стелить подложку толщиною не более 3 мм.
  • Стяжка также должна быть не очень толстой – от трех до пяти сантиметров.
  • Особое внимание пленочному полу. В нем нельзя делать отверстия своими руками, можно подрезать только по пунктирным линиям, при минусовой температуре укладка запрещена. Максимальная длина одной полосы 15 м. Нельзя производить монтаж вблизи нагревательных приборов. Обязательно проводится заземление электрического подключения.

Заключение по теме

Просто и безопасно

Казалось бы, совсем простой процесс, но сколько в нем нюансов. И тот, кто пытается самостоятельно пройти весь этот путь, обязательно столкнется с трудностями. Но, учитывая наши рекомендации, эти трудности можно обойти. Поэтому постарайтесь выполнять все вышеописанные моменты так, как они нами обозначены.

Автор: Руслан Васильев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Электрический теплый пол под ламинат: виды, монтаж своими руками

Теплый пол … Электрический … Кабельный

Электричество с успехом используется непросто для эксплуатации бытовой техники, но и для обогрева жилой площади. Технологию электрического теплого пола можно комбинировать с разного рода покрытиями, в том числе и с ламинатом. Если вы хотите чтобы такая система обогрева была эффективной, то важно соблюсти ряд требований, и понимать принцип ее работы. Из этой статьи вы узнаете, что все монтажные работы вполне по силам выполнить своими рукам. Также будет интересно познакомиться с отзывами тех людей, которые уже внедрили под ламинат электрический теплый пол.

к содержанию ↑

Виды и отличия электрического обогрева

Ламинат является наиболее распространенным напольным покрытием, о чем свидетельствуют отзывы. Но учитывая тот факт, что он достаточно холодный, производители разработали такой вид ламината, под который можно стелить теплый пол. Так, для ламината отлично подходят такие виды электрического теплого пола:

  • Нагревательный кабель. В качестве нагревательных элементов выступает специальный греющий кабель. Пол подогревается за счет высокого сопротивления.
  • Нагревательные маты. Имеют фиксированную мощность в районе 150 Вт/м2. Для их обустройства не требуется создавать новую стяжку.
  • Инфракрасный пленочный пол. Этот вид напольного электрического обогрева лучше всего комбинируется с ламинатом.

В этой статье мы рассмотрим особенности укладки греющего кабеля.

к содержанию ↑

Использование кабеля для обогрева пола

Для электрического теплого пола можно использовать кабель двух типов:

  1. Одножильный.
  2. Двухжильный.

Во втором варианте одна жила нагревательная, вторая питающая. В жилых помещениях лучше использовать именно такой кабель, так как он имеет самое маленькое электромагнитное излучение. Более того, его монтаж намного проще, так что его можно выполнить своими руками.

Очень важно следить за контактом кабеля, ведь если он будет нарушен, то он может перегреваться. Чтобы это предотвратить, принято использовать саморегулирующийся кабель.

В том случае если соединение кабеля нарушено, саморегулирующий кабель в конкретном участке увеличивает уровень сопротивления, как следствие повышение температуры не происходит.

к содержанию ↑

Монтаж кабельного теплого пола

Первым делом необходимо определиться с месторасположением терморегулятора. Монтаж своими руками выполняется согласно рекомендациям производителя. Этот процесс достаточно простой, который заключается в нескольких последовательных шагах:

  1. Первым делом подготавливается поверхность. При необходимости заливается стяжка, если пол неровный. Уровень кривизны допускается не более 2 мм по всей плоскости. В таком случае ровнять черновую стяжку нет необходимости.
  2. Для усиления отдачи тепловой энергии кладется слой отражающей пленки.

    Фольгированный материал не должен проводить электричество при таком виде обогреве. Тот материал, который можно использовать для инфракрасного пленочного пола нельзя применять для кабельного теплого пола.

  3. На готовую поверхность стелится электрический кабель на сетке.
  4. Далее, монтируется терморегулятор.
  5. Важно дополнительно установить экран заземления.
  6. Сверху электрического теплого пола заливается стяжка, толщиной до 50 мм.
  7. После этого стелиться подложка под ламинат.
  8. В завершение монтируется ламинат.

Если помещение сырое, то важно изготовить слой гидроизоляции. А чтобы снимать пиковые нагрузки на электросеть монтируется блок управления.

Видео монтажа кабельного нагревательного элемента:

к содержанию ↑

Ввод в эксплуатацию кабеля

После монтажа теплого пола своими руками под ламинат необходимо провести тестирование системы. Для этого систему включаете на несколько часов при максимальной мощности (на 3–4 часа).

Важно вспомнить физику, согласно которой известно, что при нагревании предметы расширяются. В частности, происходит их линейное расширение. В случае с ламинатом, то здесь расширение будет происходить по его длине.

Так, уложенный кабель в стяжку удлиняться не сможет, так как он надежно зафиксирован. В таком случае будут заполняться все имеющиеся пустоты и трещины. Очень сложно предугадать, как будет вести себя кабель в такой ситуации. По этой причине и требуется осуществить “тренировку” кабеля несколько раз. На протяжении двух дней выполняется полный разогрев и последующее остывание. При каждом разогреве важно контролировать работоспособность теплого пола.

Данная процедура позволит в будущем избежать проблем с ламинатом, что исключит негативные отзывы о системе. Материал не будет коробиться и вздуваться, так как исключается вредное воздействие. Ламинат будет ровный и гладкий. Более того, стяжка не будет иметь трещин, которые впоследствии разрывают кабель.

к содержанию ↑

Особенности подключения проводов

Как правило, кабельный теплый пол подключается при использовании специальных обжимных клемм, еще их называют «Крокодил». Принцип заключается в том, что клеммы засовываются в медные полосы, а после зажимаются. Далее, в клемму вставляется провод, который обжимается плоскогубцами. В конце, соединение изолируется битумным скотчем, который наклеивается снизу и сверху.

Другой метод соединения кабеля заключается в использовании люверсов. Согласно отзывам, Этот метод намного надежней и компактней. Они имеют меньшую толщину, а по безопасности гораздо выше. Для их применения потребуется такой набор материала:

  • Люверсы.
  • Битумный скотч.
  • Наконечники.
  • Специальный степлер.

Процесс соединения похожий первой методике.

Что касается метода подключения, то лучше использовать параллельный метод, чем последовательный. Почему? Все дело в том, что при последовательном подключении, когда из строя выходит одна секция, выходит из строя и вся система в целом. Более того, такое подключение не обеспечит равномерный обогрев теплого пола, который покрыт ламинатом.

Как видно процесс монтажа электрического теплого пола несложный. Даже если в качестве напольного материала выступает ламинат. Все работы можно выполнять своими руками, без привлечения специалистов. Самое главное придерживаться изложенного руководства и последовательности работ. Также важно осуществить аккуратный монтаж самого ламината на теплый пол своими руками. При соблюдении всех правил и требований особых проблем у вас не возникнет. Нелишним будет ознакомиться с отзывами и видео по этой теме, которые можно найти в интернет и в этой статье. Если вы уже с успехом пользуетесь кабельным подогревом, то напишите комментарии к этой статье и оставляйте свои отзывы касательной данной технологии.

Видео о монтаже электрического пола под ламинат:

к содержанию ↑

Отзывы про кабельный теплый пол под плитку

Я купил 500 метров кабеля. На него ушло 3 терморегулятора. Из этого метража 132 метра положил под ламинат. Все греет, уже проверил) На 1,5 метра от ламината чувствуется тепловое излучение. При этом резал кабель по 11 метров, так он намного лучше нагревается, хотя повышается расход электроэнергии. Так, каждый отрезок в 11 метров потребляет 130 Ватт. Шаг делал 8 см. Осталось дождаться зимы и испытывать систему на эффективность!

Николай

Я перечитал множество отзывов и понял, что такая технология укладки кабеля в пол под ламинат очень оправдана. Мне кажется, что для монтажа кабеля лучше обратиться к специалистам (я просто не электрик). Но если человек знающий, то думаю, сам разберется с электрикой.

Костя

Я думаю, что обогрев ламината кабелем это отличная идея. Хочу попробовать в маленькой комнате, а потом буду принимать решение на полный переход обогрева пола. Хотя, по отзывам людей понял, что лучше комбинировать с другой системой обогрева. Поэтому буду искать золотую середину.

Федор

Остались вопросы?

teplapol.ru

РубрикаПол

Добавить комментарий
