Монтаж теплых полов в бетонной стяжке: инструкция по монтажу

В последние годы всё большую популярность приобретают напольные системы обогрева, уверенно вытесняющие из квартир и частных домов настенные отопительные радиаторы.

Тёплые полы имеют целый ряд неоценимых достоинств, связанных с их высокими техническими характеристиками. Но, чтобы тёплые полы в полной мере раскрыли все свои плюсы, следует с максимальной ответственностью подойти к их укладке.

Одним из главных этапов является монтаж тёплых полов в бетонной стяжке: инструкция по монтажу будет представлена в данной статье.

Виды тёплых полов

В водяных полах нагревательным элементом является вода

Современные системы тёплых полов представлены тремя основными разновидностями, которые отличаются друг от друга конструктивными особенностями.

Во-первых, это водяные системы напольного обогрева, где в роли нагревательных элементов выступают пластиковые трубы, наполненные жидким теплоносителем – водой, этиленгликолем, антифризом. Перемещается жидкость по трубам при помощи сетевого электронасоса, либо под действием гравитационных сил.

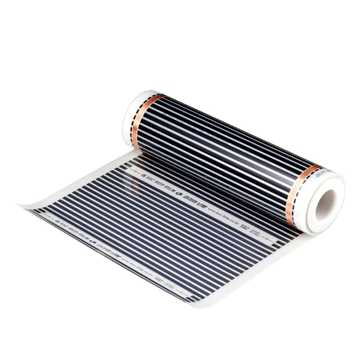

В ИК-полах нагревательный элемент — карбон

Вторая группа тёплых полов – генерирующие тепло посредством электроэнергии. В одном случае для передачи тепла окружающему воздуху применяется нагревающийся электрический провод, заключённый в изоляционную оплётку – это так называемые кабельные тёплые полы.

Другую разновидность электрических систем напольного обогрева представляют инфракрасные тёплые полы. Нагрев помещения в этом случае происходит за счёт специальной плёнки, внутри которой установлены карбоновые генераторы инфракрасного излучения.

ИК-излучение нагревает напольное покрытие, от которого тепло уже передаётся остальному помещению.

Бетонная стяжка и её функции

Стяжка при устройстве конструкций напольного обогрева выполняет одновременно защитную, выравнивающую и теплопередающую функцию.

При этом укладка тёплого пола в стяжку производится только в случае применения в качестве нагревательного элемента водопроводных труб или электрических проводов.

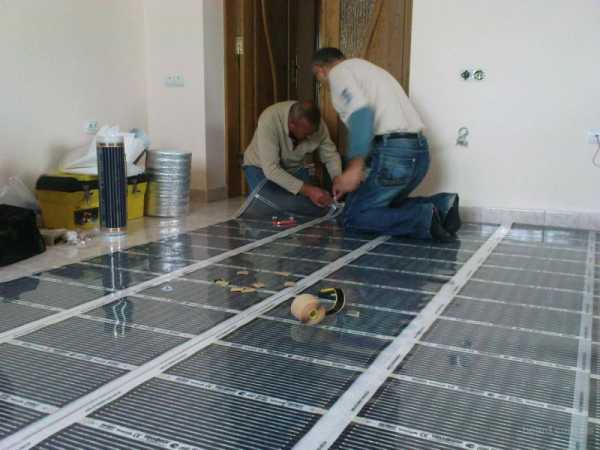

Инфракрасные плёночные полы ни в коем случае нельзя заливать бетоном.

Защитная функция

Слой бетона защищает теплые полы от повреждений

Заливка нагревательных элементов слоем бетона даёт возможность защитить их от внешних физических воздействий. Без стяжки электрические или водяные полы могут передавливаться весом расположенной на напольном покрытии мебели или же подвергаться регулярному воздействию при перемещении по комнате людей.

Всё это может привести к нарушению тока теплоносителя по трубе или к повреждению изоляционной оплётки нагревательных кабелей. Бетон в данном случае позволяет избежать подобных неприятностей и существенно продлить сроки эксплуатации всей обогревательной конструкции.

Выравнивающая функция

Если основание неровное, то стоит выровнять его бетонной стяжкой

В случае, если черновое основание имеет некие дефекты в виде горизонтальных уклонов, бугров, впадин или трещин между плитами перекрытий.

Если черновое бетонное основание относительно ровное, то этап по устройству подстилающей бетонной стяжки можно пропустить.

Если же черновой пол имеет слишком явные дефекты, то уложить водяной или электрический тёплый пол в стяжку будет просто необходимо.

Теплопередающая функция

Всё дело в том, что бетон обладает отличными показателями теплопроводности, чего нельзя сказать о воздухе и многих напольных покрытиях (линолеум, ламинат и т.п.). Поэтому тонкий слой бетонного раствора, уложенный поверх нагревательных конструкций, способствует более быстрой передачи тепловой энергии.

Кроме этого, прогретый бетонный массив может передавать тепло помещению ещё длительное время, что способствует поддержанию комфортной температуры.

Для сохранения высоких теплопередающих свойств не рекомендуется застилать бетонное покрытие тёплых полов материалами, имеющими свойства утеплителя – ковровые дорожки, тёплый линолеум и т.д.

Оптимальный вариант для сохранения высокого КПД – кафельная или керамогранитная плитка.

Работа по заливке стяжки

Гидроизоляция

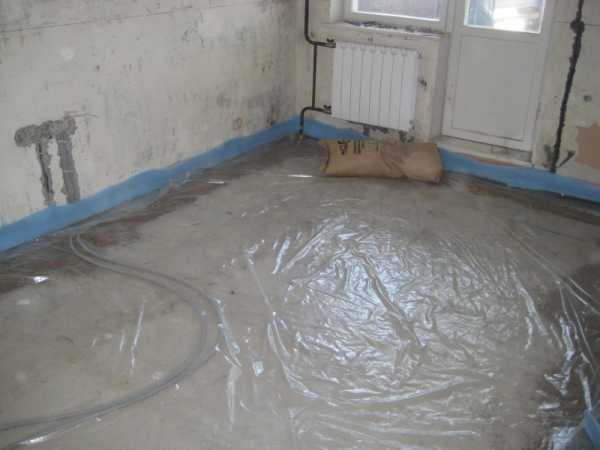

Гидроизоляция защити нижние этажи от затопления при прорыве водяного контура

Гидроизолирующий слой нужен для предотвращения свободного перемещения влаги сквозь межэтажные перекрытия. Если непосредственно под черновыми полами находится подвальное помещение или цокольный этаж, сырость оттуда может проникать в жилое помещение по мельчайшим трещинам и порам в бетонных перекрытиях.

Если же ниже расположен ещё один жилой этаж, то возникает риск его затопления при какой-либо «техногенной аварии» местного масштаба – в том числе и при прорыве отопительного трубопровода водяных полов.

Перед нанесением гидроизолирующего слоя следует внимательно осмотреть всю поверхность основания. Все замеченные щели и трещины нужно тщательно заделать шпаклёвкой или штукатуркой.

Затем бетон зачищается от мелкого мусора и пыли, обязательно обрабатывается грунтовкой глубокого проникновения. Отлично подойдёт грунт «Бетоноконтакт» или его импортные аналоги.

Следующим шагом производим укладку гидроизоляции.

Гидроизолирующие материалы подразделяются на две большие группы:

1. Обмазочная.
2. Рулонная.

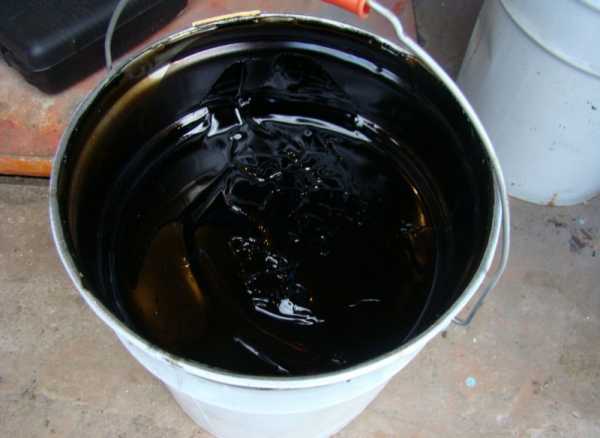

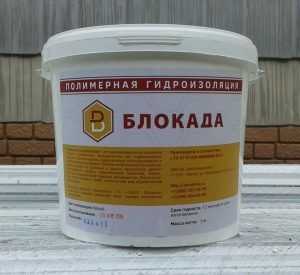

Жидкая гидроизоляция

Обмазочная гидроизоляция представляет собой жидкие смеси, наносящиеся на поверхность при помощи валика или кисточки.

Жидкая гидроизоляция содержит большое количество полимерных пластификаторов, которые придают ей повышенную текучесть.

Полимерные составы заполняют самые мелкие отверстия на бетонной поверхности, перекрывая тем самым доступ частицам воды.

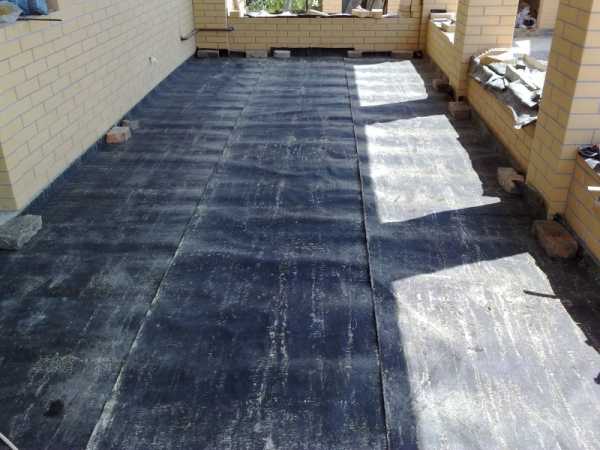

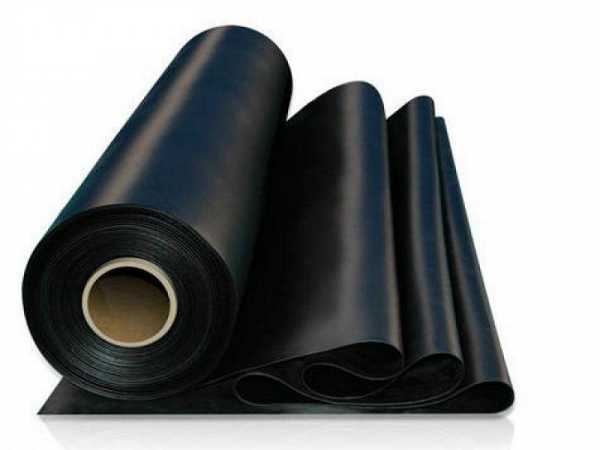

Рулонная гидроизоляция

Данный вид материалов изготовляется на основе битумов и поставляется на продажу в виде листов, свёрнутых в рулоны. К рулонным изоляциям относятся известный всем рубероид, а также его современные производные.

Крепиться к черновым полам листы могут с помощью клеевых составов, произведённых из полимерных или битумных мастик. Существует также самоклеющийся вариант гидроизоляции с нанесённым на внутреннюю сторону слоем мастики.

Перед наклейкой слой мастики разогревается строительным феном или специальной горелкой с открытым пламенем. Одним из вариантов самоклеящейся гидроизоляции является «Технониколь». О том, как смонтировать рулонную гидроизоляцию, смотрите в этом видео:

Пользоваться газовыми и бензиновыми горелками внутри помещений следует с большой осторожностью из-за пожароопасности. При возможности лучше заменить их на электрические фены.

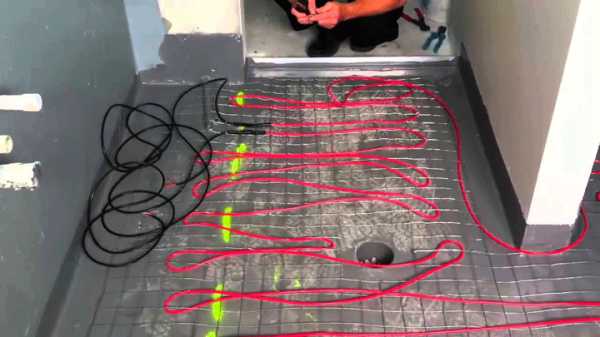

Армирование

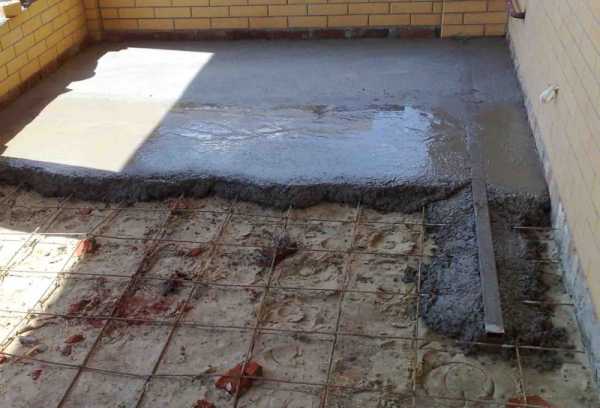

Арматура предотвратит растрескивание бетона

Арматурный каркас предотвращает слой бетона от растрескивания и деформации. Для армирования половой стяжки можно применить готовую проволочную сетку, либо сплести каркас своими руками.

Для этих целей лучше использовать стеклопластиковую арматуру диаметром сечения 6 – 8 мм. Она по своим техническим качествам ничуть не уступает стальной арматуре, при этом в разы легче её, что позволяет избежать излишнего давления на межэтажные перекрытия.

Приготовление раствора

По завершении всех подготовительных работ приступаем к изготовлению бетонного раствора. Приготовить раствор можно либо из готовых сухих смесей, которые в большом ассортименте представлены в строительных супермаркетах, либо использовать самостоятельно закупленные ингредиенты. Подробнее о приготовлении раствора и заливке стяжки смотрите в этом видео:

Оба этих варианта одинаково популярны как среди домашних мастеров, так и профессионалов.

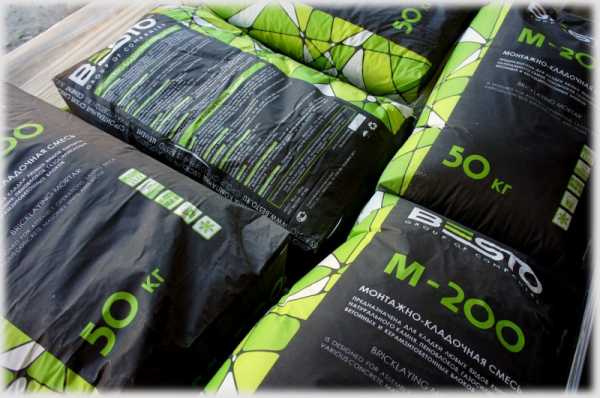

Готовые сухие смеси

В готовых смесях все ингредиенты уже смешаны в необходимых пропорциях

Главным преимуществом данного варианта является скорость приготовления раствора и его высокое качество.

Достигается это благодаря точно выверенной дозировке всех необходимых компонентов, так что вам не придётся закупать все ингредиенты по отдельности и самостоятельно их дозировать.

Нужно будет лишь разбавить сухую смесь водой в регламентированных инструкцией пропорциях.

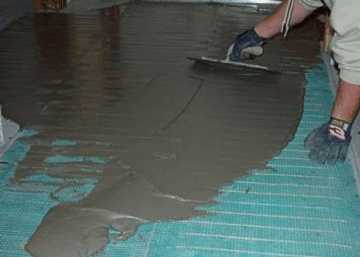

Наиболее технологичным вариантом, представленным на современном рынке, являются самовыравнивающиеся наливные полы. Благодаря специальным пластификаторам, раствору придаётся повышенная текучесть.

В результате под действием силы тяжести слой бетона растекается по основанию тонким ровным слоем. Главный минус готовых смесей – их большая цена, значительно превышающая себестоимость самостоятельно приготовленного бетона.

Бетон своими руками

Наиболее оптимально использовать цемент М300 и М400

Изготовление бетона для заливки стяжки своими руками является достаточно популярным вариантом из-за его бюджетности. Особенно это ощутимо, если вам нужно залить большие площади.

Для изготовления цементного раствора используют Портландцемент марки М-300 или М-400, а также крупнозернистый песок или гравий. В случае, если толщина выравнивающего слоя стяжки превышает 3 – 4 см, то в качестве наполнителя целесообразно использовать гравий или щебень.

Для заливки более тонкого слоя лучше всего использовать крупный песок. Для улучшения качества домашнего бетона в него можно будет добавить специальные добавки, а для уменьшения давления на основание в качестве наполнителя можно применить керамзит.

Для изготовления качественного бетона следует придерживаться пропорций, рекомендованных строительными нормативами и правилами.

В таблице показаны рекомендованные пропорции для приготовления цементной смеси для заливки стяжки.

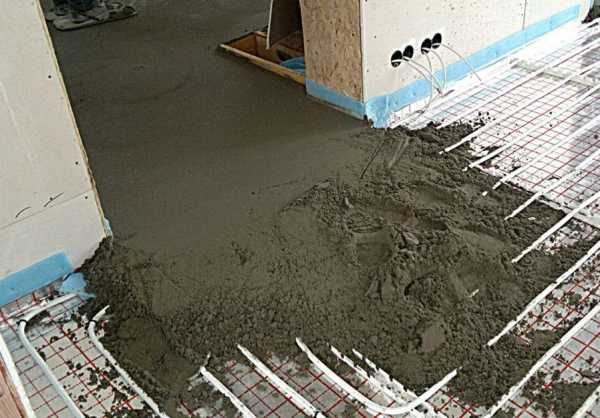

Заливка стяжки

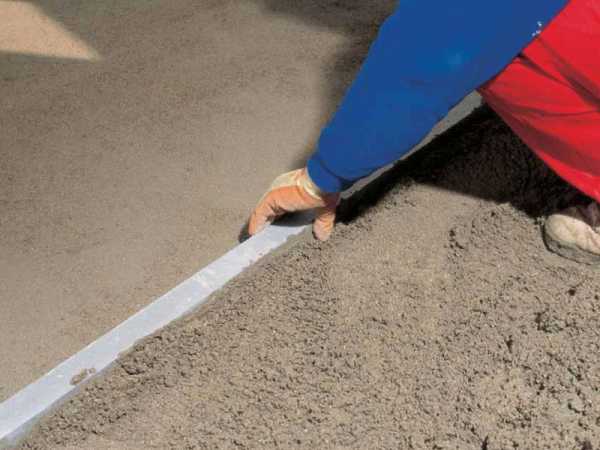

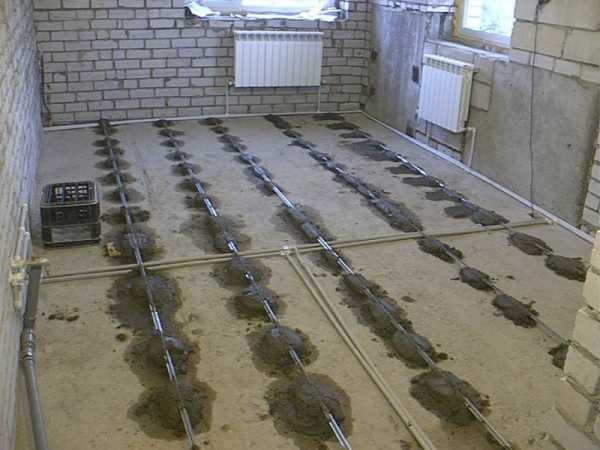

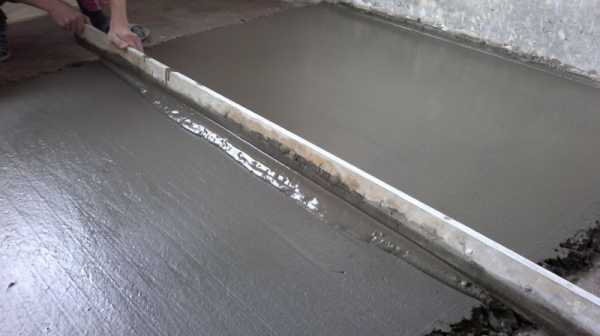

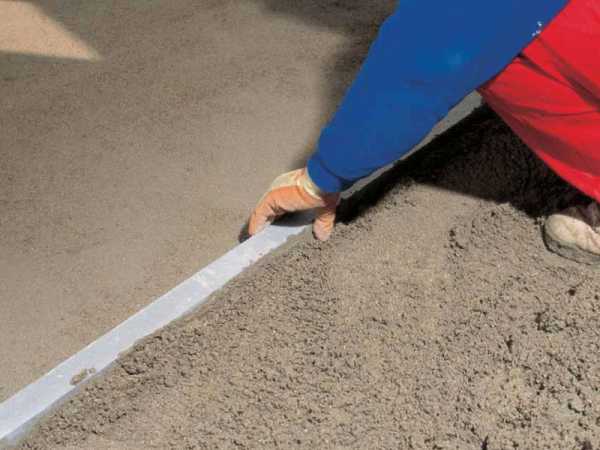

Используйте при заливке стяжки маячки

Для максимально ровной заливки стяжки на поверхности черновых полов нужно будет выставить маячки – специальные направляющие рейки, служащие ориентиром.

Выставлять маячки начинают от наиболее высокого угла при помощи лазерного или обычного строительного уровня.

Расстояние между параллельными маячками не должно превышать 0,8-1 м. В итоге вся поверхность полов должна будет разбита на полосы-отсеки, ограниченные параллельными направляющими, установленными на одной высоте.

Обойтись без устройства маячков можно в случае, если вы используете самовыравнивающиеся растворы.

После установки маячков начинаем заполнять «отсеки» бетонным раствором, стартуя с самого дальнего от входной двери. Для выравнивания бетона используем правило и затирку. В случае, если общая толщина стяжки планируется свыше 5 см, то заливать её лучше в два слоя.

Монтировать системы тёплых полов можно уже спустя 3-5 дней, когда бетон наберёт достаточно прочности для того, чтобы, не деформируясь, выдержать вес человека.

При монтаже конструкции следует соблюдать технические рекомендации изготовителя, а после сборки проверить систему, подключив к питанию. Если обогрев функционирует в нормальном режиме, можно приступать к заливке второго слоя стяжки. Подробнее о том, как залить стяжку по маячкам, смотрите в этом видео:

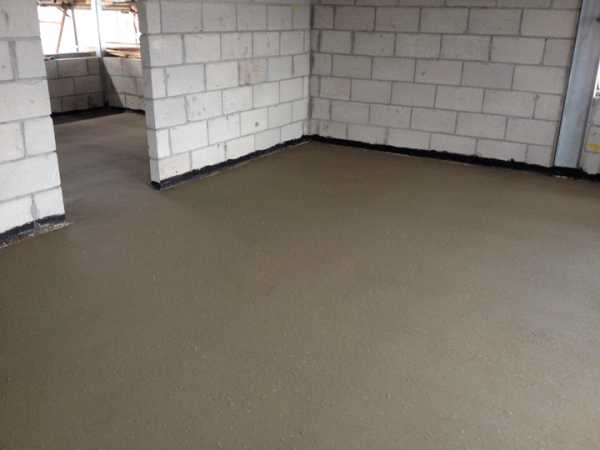

Полное высыхание стяжки произойдет лишь через 4 недели

Заливка второго слоя производится в той же последовательности, что и первого: армирование сеткой, выставление маячков и заливка раствора.

Сохнуть стяжка до полного набора крепости должна не менее 4-х недель. Всё это время её поверхность рекомендуется периодически смачивать, а также накрывать полиэтиленовой плёнкой во избежание пересушивания и растрескивания.

После полного высыхания бетонного слоя можно будет приступать к укладке декоративного слоя напольного покрытия.
