Делаем электрические теплые полы своими руками


Любой человек который когда либо занимался стройкой, или ремонтом, не по наслышке знает сколько труда, и сил нужно вложить, чтобы получить результат. Стройка и ремонт-это конечно же растрата денежных средств. В основном люди сначала длительное время копят деньги, и во многом себе отказывают, чтоб нанять бригаду строителей, потому как сами боятся приступать к работе, не имея опыта, и специальных навыков.

Но не каждый человек сможет нанять строителей, чтобы выполнить стройку, либо ремонт. Как же быть людям не имеющим достаточных средств, все как обычно просто, повыше закатать рукава, и браться за работу. Не стоит бояться трудностей, как говорится "глаза боятся, а руки делают".

Автор построивший свой дом с помощью строительной бригады, чтоб в дальнейшем вести экономную стройку, решил часть работы выполнять самостоятельно, а именно автор захотел в одной из комнат сделать заливной теплый пол.

Многие люди скажут, что это сложно и данная работа выполнима только специалистами. Но все далеко не так, укладка теплых полов вполне по силам каждому человеку, который хоть немного может работать своими руками. Первое, что делает - это конечно совершает покупку электрических теплых полов. Главное сразу проверить данное изделие на сопротивление, то есть узнать работает устройство или нет. Штрабит стенку и пол под кабель с датчиком температуры. Прокладывает в данной канавке кабель, проверяет и заштукатуривает. Далее настилает сами теплые полы, их нужно разместить так, чтобы они не оказались под мебелью, нужно продумать заранее этот момент. Уложенные полы затем заливаются цементной стяжкой и разравниваются. После высыхания на поверхность укладывается плитка.

Вот и вся сложность заливки теплого пола.

И так теперь давайте детально рассмотрим что понадобилось для данной работы, и как он её производил.

Материалы: теплый пол, цементный раствор, плитка, кабель, тепловой датчик, регулятор.
Инструменты: болгарка, перфоратор, отвертка, тестер, мастерок, шпатель.

И так первым делом демонстрирует, какое изделие он прикупил.



Затем проверяет тестером сопротивление.
Далее штрабит стену и пол.
Далее готовит тепловой датчик, укладывает в данную канавку и заштукатуривает.
Затем подключает и укладывает теплые электрические полы.
Далее делает заливку пола.
Затем устанавливает регулятор тепла.
И завершает работу укладкой плитки.
Вот и все теплые полы))). Как видно нечего сложного нет и вполне под силу простому человеку, не владеющему строительной профессией. Автор вполне доволен проведенной работой и советует всем людям заниматься ремонтом самостоятельно.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Теплый пол электрический своими руками-монтаж,пошаговая инструкция.

Вы решили приобрести теплый пол электрический . Тогда для начала давайте определимся с его прямым назначением, а точнее с тем будет теплый пол дополнительным или основным обогревом.

Соответственно если Вы планируете установку такого пола в доме или квартире, в котором уже есть отопление, значит обогрев будет дополнительным, и необходимость в приобретении мощной системы отпадает. Если же обогрев основной, то он, скорее всего, будет монтироваться в толстую бетонную стяжку (от 5 см), соответственно, мощность кабеля будет высокой. Но, такие системы используют чаще всего в производственных помещениях, которые не подключены к центральному отоплению.

Разобрались с назначением обогрева, теперь перейдем к выбору варианта укладки и расчетам.

Монтаж электрического теплого пола своими руками:

Для дополнительного обогрева, чаще всего используют нагревательную инфракрасную пленку или нагревательный мат. Мощность системы подбираем по таким параметрам: спальня — 100-150 Вт на м2, кухня и коридор — 150 Вт на м2, балкон – 200 Вт на м2, ванная комната — 150-180 Вт на м2.

Теперь необходимо спланировать расположение теплого пола и рассчитать шаг укладки кабеля. Отступы от стен при укладке должны составлять не менее 5-10 см. Это необходимо для того, чтобы кабель отдавал тепло непосредственно в пространство комнаты и не перегревался. Отступы также стоит делать от месторасположения напольной сантехники, тяжелой мебели и крупных бытовых электроприборов (холодильника, стиральной машины).

Шаг укладки кабеля рассчитывается по формуле: 100 умножаем на S и полученное значение делится на L, где S — площадь, на которую укладывается теплый пол, а L — это длина кабельной секции. Минимальный шаг укладки составляет 8 см. Мощность рассчитывается, исходя из площади нагрева и значения на квадратный метр. К примеру, площадь комнаты 10 м2, а необходимая мощность на м2 — 100 Вт. Мощность кабеля составит 1300 Вт, а длина кабеля будет 20 метров.

Процесс укладки рознится в зависимости от способа. Если укладка делается в стяжку, то подойдет либо кабель, либо нагревательный мат. Если на стяжку под ковролин, плитку или ламинат, то можно использовать инфракрасную пленку или, опять же, нагревательный мат.

Монтаж теплого пола в стяжку происходит следующим образом:

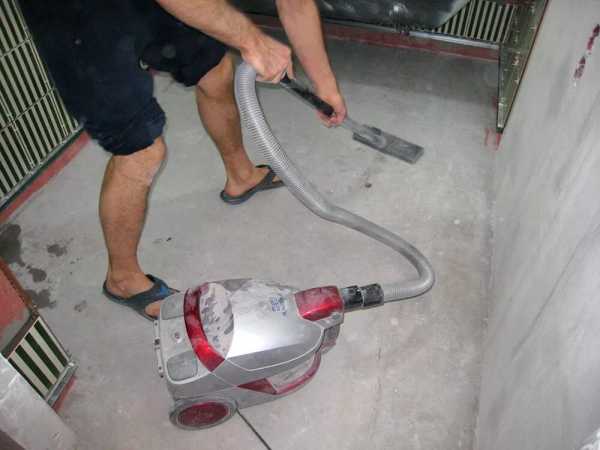

Первым делом подготавливается поверхность пола — очищается от пыли и мусора, покрывается грунтовкой (по желанию). Если необходимо, выполняется подготовительная заливка. Далее укладывается теплоизоляция, чтобы минимизировать потери тепла со стороны пола. Если этого не делать, то, во-первых, эффективность работы системы снизится, а во-вторых, потолок соседей снизу будет нагреваться.

Следующий этап — укладка гидроизоляции по всему периметру помещения, а после — кромочной изоляции для отделения стяжки от стен.
После этого подготавливается место для датчика температуры пола и терморегулятора. Для этого подбирается место, проделываются специальные выемки, для датчика — углубление под гофрированную трубу, в которой он будет находиться (иначе извлечь его при поломке станет настоящей проблемой). Углубление необходимо для того, чтобы общий уровень пола был в результате однородным, без неровностей (провод терморегулятора и датчик располагаются в трубе и укладываются в выемку перед заливкой стяжки в процессе подключения полов к электричеству).

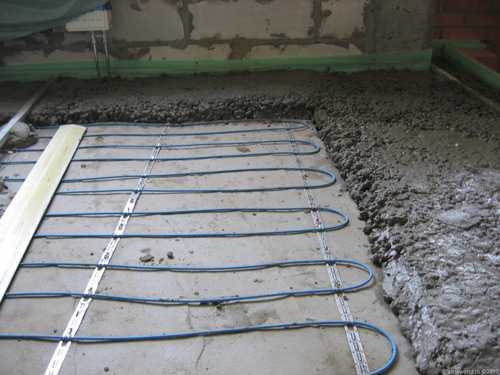

После подготовительного этапа можно переходить непосредственно к укладке матов (если укладывается просто кабель, то под него делается дополнительно цементно-песчаная стяжка).

Перед укладкой кабеля (нагревательного мата) необходимо, не разматывая, проверить его работоспособность – измерить сопротивление. Допустимое отклонение составляет ± 5-10 %. Тоже самое необходимо сделать непосредственно после укладки и перед заливкой стяжки.

Укладка начинается с закрепления начала кабеля и муфты монтажной лентой. Далее необходимо свериться с заранее намеченным планом укладки, соблюдать ее порядок и шаг. В местах изгиба кабеля, если он не закреплен на сетке, необходимо соблюдать радиус не меньше 5 см. При самостоятельной укладке кабеля для его фиксации используются скобы и монтажная лента (на матах кабель уже закреплен), и необходимо следить за тем, чтобы кабельные линии не перекрещивались и не соприкасались. Нельзя забывать также об отступах.

Далее заливается непосредственно стяжка. Она должна возвышаться над кабелем как минимум на 3 см. Если теплый пол делается под ламинат, ковролин, паркет или линолеум, то необходимо проложить слой звукоизоляции.

Стяжка застывает в течение достаточно продолжительного периода времени — примерно в течение месяца. Не стоит для ускорения процесса включать полы, потому что это не только не поможет, но наоборот, вызовет угрозу поломки системы. После заливки необходимо также произвести проверку работоспособности кабеля, и только после этого приступать к подключению.

Процесс подключения системы электрического теплого пола происходит только при отключенном электропитании! Принцип подключения четко описан в инструкции к системе. Нельзя забывать о дополнительных проводах заземления, и о том, что если пол укладывается в нескольких комнатах, то у каждой системы должен быть (как правило) свой терморегулятор.

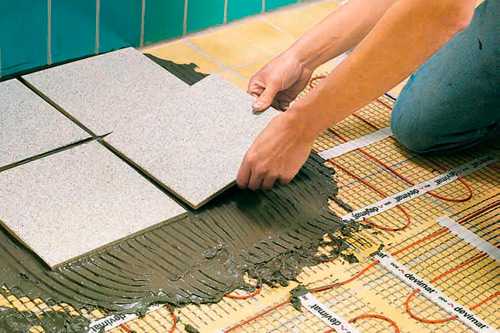

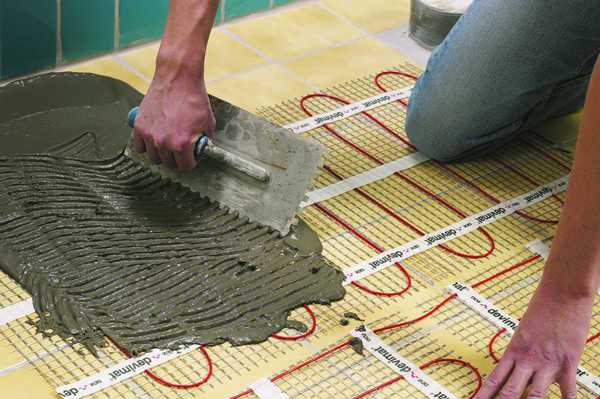

При укладке нагревательных матов на стяжку под плитку, процесс немного отличается. Во-первых, вместо стяжки используется плиточный клей, во-вторых, толщина его слоя будет значительно меньше толщины стяжки. Для фиксации мата на поверхности пола до укладки плитки можно использовать двухсторонний скотч. Если необходимо изменить форму мата, то на нем делается надрез, что дает возможность разворота на 180 градусов. Однако нарушать целостность кабеля категорически запрещено.

Плюсом этого способа укладки является возможность монтажа системы на старом слое кафеля, т.е. нет необходимости демонтировать слой плитки, который у Вас лежал до этого. Также преимуществом является возможность эксплуатации пола всего через неделю (или даже меньше, зависит от скорости высыхания клеевого состава).

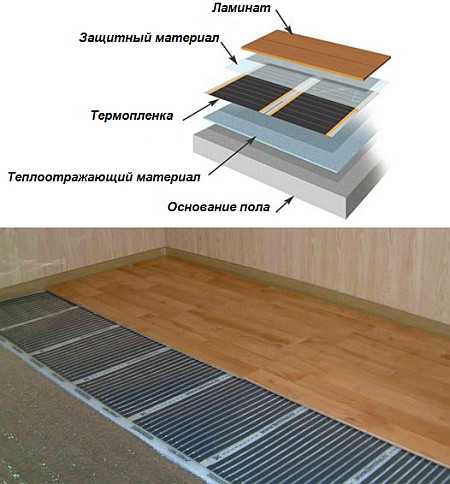

Монтаж инфракрасной пленки происходит следующим образом:

Сначала производится стандартная очистка поверхности и укладка теплоизоляции. Нельзя использовать для этой цели алюминиевую фольгу или любой другой материал, который содержит алюминий. Кроме того, запрещается при укладке плитки использовать металлическую монтажную сетку.

После укладки изоляции инфракрасная пленка разрезается строго по линиям и укладывается сверху.
Следующий шаг – это монтаж терморегулятора и датчика температуры.

Далее производится подключение ИК-пленки к электричеству. В процессе укладки полос лучше всего закреплять их малярным скотчем, чтобы при монтаже покрытия они не меняли свое положение.

Последний шаг – это монтаж напольного покрытия.

stroyudom.su

Как сделать электрический теплый пол своими руками?

Теплый пол – так называют система обогрева помещения (обычно жилого), при котором нагревателем внутреннего воздуха становится сам пол помещения. В чем преимущества такой системы, и можно ли сделать электрический теплый пол своими руками? Давайте проследим маршрут движения теплого воздуха при обычном радиаторном отоплении. Как все наверняка помнят из школьного курса, более теплый воздух стремится подняться вверх, вытесняя более холодные воздушные массы вниз. От установленных на стенах радиаторов теплый воздух поднимается под потолок, вытесняя оттуда вниз холодный воздух. Вот и выходит, что самые теплые места в комнате располагаются у стен и… под потолком. А у пола, особенно ближе к центру комнаты, расположен холодный воздушный карман. А ведь классики настоятельно рекомендовали всегда держать ноги в тепле!

Разравнивание раствора для укладки плитки на пол

Система «теплый пол» как раз и призвана исправить эту ситуацию. Принцип действия системы прост: нагревательные элементы (водяные или электрические) нагревают сам пол помещения, а уже от пола теплый воздух распределяется по всему помещению равномерно.

Древние таких тонкостей термодинамики не знали, но, основываясь на личном опыте, нередко приходили к мысли о необходимости подогрева полов. Различные системы, основанные на отводе дыма или теплого воздуха от печи в пустоты или трубы под полом, встречаются как на Западе (Рим, Греция), так и на Востоке (Египет, Вавилон, Корея, Китай). Простая, но эффективная система «теплых полов» существовала в средневековой Японии. Ноги гордых дайме согревали спрятанные под каменным полом замков жаровни с горячими углями.

Каким бывает «теплый пол»

Современные теплые полы бывают двух основных видов:

  • Водяные. Пол подогревается за счет циркулирующей по трубам горячей воды. Может использовать собственный замкнутый цикл круговорота воды, либо использовать воду из системы центрального отопления.
  • Электрические. Эти системы получили сейчас наибольшее распространение, благодаря более простому монтажу. Бывают кабельные или пленочные. В кабельных системах тепло генерируется из электроэнергии в специальных нагревательных кабелях. Нагревательные кабели могут поступать в продажу как в бухтах или катушках, на подобии обычных кабелей, так и в виде матов – кабелей, встроенных в специальную армирующую сетку. Что облегчает монтаж теплых полов. Другой разновидностью электрических теплых полов являются пленочные системы. Появились сравнительно недавно, но все больше завоевывают рынок. В отличие от других систем теплых полов, пленочные монтируются не в стяжку, а под напольное покрытие, что значительно облегчает их замену, ремонт и демонтаж.
  • Комбинированные. Довольно редко встречающийся вариант системы. Состоит из труб, по которым циркулирует жидкий теплоноситель, внутри которой расположен электрический нагревательный элемент. Применяется обычно в том случае, если теплый пол применяется не как дополнение к традиционной системе отопления, а как полная замена ей.

Как монтировать теплый пол

Монтировать электрический теплый пол своими руками совсем несложно, если вы имеете минимальные навыки строительных и монтажных работ. Давайте рассмотрим, как сделать электрический теплый пол шаг за шагом.

Выбираем тип теплого пола

Чаще всего, если теплый пол будет служить дополнительным источником тепла, его устанавливают под плитку в ванных, туалетах, коридорах, лоджиях и кухнях. Пленочные полы кладут под линолеум или ламинат. Устанавливать теплый пол под паркет или ковролин, как и укладывать на теплый пол паркет нельзя, так как паркет будет рассыхаться, а ковер может испарять вредные синтетические вещества, которые использовались при его покраске.

При капитальном ремонте можно установить кабельный теплый пол в слой стяжки. Если внизу расположено хорошо теплоизолированное помещение, то можно обойтись без демонтажа стяжки, установив кабельную систему в виде мата на старую стяжку в слой плиточного клея. В противном случае старую стяжку обязательно нужно демонтировать и положить слой гидро- и теплоизоляции, иначе мы будем греть не только свой пол, но и чей то потолок.

Если установка теплого пола не является частью капитального ремонта, то лучшим вариантом для нас станут пленочные полы, которые можно установить непосредственно на слой стяжки, не разрушая его, под ламинат или линолеум.

Составляем план прокладки кабеля

Прокладывать тепловой кабель под всем полом обогреваемой комнаты не нужно, а иногда и вредно. Например, не рекомендуется нагревать пол под деревянной мебелью, если она соприкасается с полом большой площадью поверхности или имеет низкие ножки. Также не следует подогревать пол под стиральной или посудомоечной машиной. Подогрев пола под раковиной или ванной им, конечно, не повредит, но и пользы большой от этого не будет, только лишняя трата электроэнергии, а значит и денег.

Расчет шага кабеля

Формула для расчета шага кабеля

Первая формула – расход шага по известной длине кабеля. Если теплый пол применяется как дополнительный источник энергии, то длина кабеля грубо определяется в 30-50 метров на 10 м2 площади.

Вторая формула для более точных расчетов. Сначала нужно выяснить необходимую нам удельную мощность пола.

Условия Мощность пола
Дополнительный обогрев, 2-й этаж и выше, керамическая плитка. 120-140 Вт/м2
Те же условия, первый этаж (неотапливаемый подвал) 150-180 Вт/м2
Дополнительный обогрев, 2-й этаж и выше, ламинат 90-100 Вт/м2
Те же условия, первый этаж (неотапливаемый подвал) 110-140 Вт/м2
Полный обогрев, 2-й этаж и выше 150-180 Вт/м2
Полный обогрев, первый этаж (неотапливаемый подвал) 190-210 Вт/м2

Дополнительный обогрев – создание на поверхности пола температуры 23-25 градусов Цельсия. Для полной замены системы централизованного отопления такого нагрева будет недостаточно.

Рассчитав по второй формуле шаг кабеля из удельной мощности, мы можем подставить значение шага в первую формулу и определить точно потребную длину кабеля.

При планировании не забываем определить место терморегулятора и датчика пола. Терморегулятор устанавливается на высоте около 30 см от пола. Если в помещении, где устанавливается теплый пол повышенная влажность, то терморегулятор должен находиться вне этого помещения.

Следующие действия будут такими:

  • Убираем старое напольное покрытие, тщательно удаляем весь мусор, при необходимости наносим тонкий слой стяжки. На стяжку укладываем слои тепло- и гидроизоляции (она поможет избежать образования конденсата). В качестве гидроизоляции можно использовать полиэтилен, в качестве теплоизоляции – пенофол.

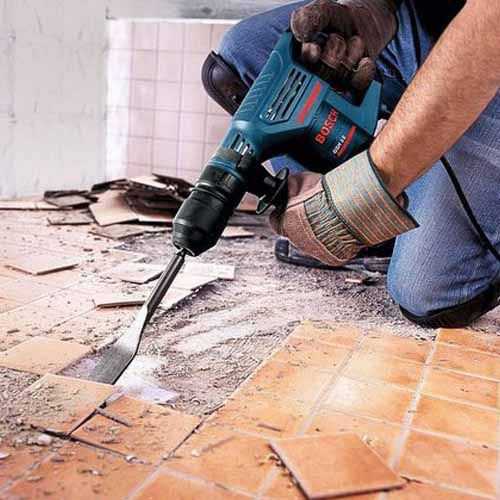

Демонтаж старой напольной плитки

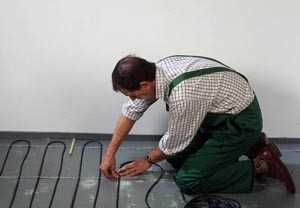

  • Кабель монтируем с помощью монтажной ленты в соответствии с планом. Также необходимо установить датчик пола, предусмотрев возможность его замены без разрушения стяжки.
Монтажная лента для крепления кабеля
  • Устанавливаем и подключаем терморегулятор, подключаем ток ко всей системе. Для этого в стене, где будет установлен терморегулятор, высверливаем нишу соответствующего диаметра и два желоба под кабели – питание регулятора и кабель датчика температуры пола. Датчик укладываем в желоб внутри гофрированной трубки.
Монтаж терморегулятора
  • Тестируем систему в работе, измеряем тестером значение сопротивления и сверяем с данными по документации. Помним, что после заливки стяжки исправить что-либо без потерь будет невозможно.
Проверка сопротивления системы
  • Терморегулятор отсоединяем до окончания всех отделочных работ.
  • Делаем стяжку толщиной 4-5 сантиметров. Особо обращаем внимание на отсутствие в стяжке пустот, это может привести к перегреву и выходу системы из строя.
Заливка стяжки на кабеля
  • Через 3-5 дней можно начинать монтаж напольного покрытия, а вот тестирование работы системы «в сборе» можно проводить не ранее чем через 30 дней. Включение системы до полного высыхания стяжки приведет к нарушению ее однородности.
Укладка плитки на пол

Правильно рассчитанный, подключенный и установленный теплый пол поможет вам и вашим близким не замерзнуть даже самой суровой зимой. Надеюсь, наши советы были вам полезны.

energomir.biz

Электрический теплый пол своими руками: монтаж электро пола

Электрический теплый пол своими руками на сегодняшний день являются отличным дополнением к главному источнику обогрева, а в некоторых моментах они исполняют функцию безальтернативного источника тепла. В приведенном тексте мы основательно изучим, как сделать электрический теплый пол.

Виды электро нагревателей

Главные плюсы и минусы электрических полов

Перед тем как сделать теплые полы своими руками, важно изучить все сильные и слабые грани данного покрытия, для того, чтобы смонтированный тепловые полы так, чтобы они отслужили вам долгое время.

К несомненным плюсам данного изделия относятся:

  • Возможность применять теплый электрический пол, как в виде главного источника тепла, так и в виде вспомогательного;
  • Плавное и самое главное правильный прогрев всего помещения;
  • Широкий спектр применения в различного рода комнатах, начиная от обычных жилых помещений и заканчивая офисами;
  • Электрические теплые полы органично компилируются с всевозможными видами финального слоя, например, кафель, ламинированное покрытие, линолеум;
  • Температурный режим и прогрев допустимо регулировать, как во всем помещении, так и в отдельно взятых зонах;
  • Уложенный тепловой пол данного вида не требует дополнительный монтаж специального оборудования;
  • Чтобы установить электрический пол не требуется специализированного знания;
  • Незаметность. Установка электрических теплых полов делается под финишным слоем, а это означает, что готовая схема полностью скрыта;
  • Довольно продолжительный срок эксплуатирования при выполнении всех рекомендаций по эксплуатации.

Так как любое современное изделие, к сожалению, помимо плюсов наделено и минусами, то когда решитесь сделать электрический теплый пол своими руками их нужно учесть.

К минусам относятся:

  • В случае применения приведенного типа электрического пола в качестве главного источника отопления может потреблять огромный объем электроэнергии, в данном случае установленный электро слой сложно считать экономичным;
  • Допустимость поражения током при неправильно исполненном монтаже, а так же если монтаж исполнен без тщательного подсчета;
  • В случае выполнения кабельного теплового пола создается электромагнитное поле. Его воздействие хоть и признано безвредным, но укладка такого пола в детской комнате нежелательна;
  • Возросшая нагрузка на проводку;
  • Уменьшение высоты потолка, потому что требуется устанавливать стяжку;

Знание таких моментов позволяет вам избежать неприятных сюрпризов при монтаже и в период эксплуатирования электроэнергетических теплых полов.

Далее рассмотрим факторы, помогающие выбрать электрические теплые полы.

Факторы, влияющие на расход электроэнергии

Ниже приведены главные моменты, влияющие на потребление энергии схемой теплого пола:

  • Зона географического расположения постройки, а так же ее вид (частный либо многоквартирный дом).
  • Размеры протапливаемого покрытия.
  • Вид использованного финишного слоя.
  • Степень тепло изолированности комнаты.
  • Назначение и интенсивность использования этой комнаты.

Основные методы укладки электрического пола

Способы как допустимо уложить электрический теплый пол своими руками, разделены на три типа:

  1. Прямой монтаж в стяжку, а далее монтируется финальный слой (кабельный теплый пол).
  2. Укладка сверху стяжки под кафельное покрытие (электрические маты).
  3. И непосредственный монтаж под напольное покрытие (инфракрасные теплые полы).

Приведенные виды выполнения позволяют укладывать электрический теплый пол абсолютно в разных комнатах вашего дома или квартиры.

Видео, как уложить кабельный пол под стяжку:

Видео, как уложить нагревательный мат:

Материал нужный для осуществления работы

Прежде чем приступить к исполнению монтажа, необходимо приобрести материал. В процессе работы вам потребуется:

  1. Непосредственно схема теплых полов;
  2. Крепежные провода;
  3. Разнообразного рода крепеж;
  4. Терморегулятор и специализированный тепло-датчик;
  5. Нужные защитные приспособления, УЗО;
  6. Специализированный медный провод для осуществления заземления.

Далее мы подробно распишем, как грамотно распланировать и как укладывать электро теплый пол своими руками.

Подготовка основания

Кода мы делаем электрический теплый пол своими руками, важно тщательно подготовить основание.

На этапе подготовки основания выполняем приведенные мероприятия:

  • Удаляем старое покрытие и выполняем ревизию стяжки. В том случае если требуется смонтировать инфракрасный тепловой пол и стяжка находится в удовлетворительном состоянии, то дальше просто основательно вычищается поверхность от грязи и пыли. Если же нужен монтаж проводного теплового пола, то без удаления старого основания не удастся обойтись, так как безальтернативно требуется новая стяжка, для того чтобы спрятать кабель, а это «съест» высоту потолков.
  • Следующим этапом происходит укладка влагоизоляционного покрытия, широко в этом плане используют полиэтиленовый слой, но при желании допустимо использовать свой вариант, например рубероид.Далее по стенам комнаты крепится демпферная пленка. Она гарантирует компенсирование теплового расширения при нагреве.
  • Затем прокладывается теплозащитная прослойка. Укладка данного слоя даст значительно уменьшит тепловые потери через основу пола. Вид теплозащиты избирается в зависимости от ориентации помещения и вида основы.
  • Если под полом наличествует неотапливаемое помещение, то толщина изоляционного материала должна равняться минимум десяти сантиметрам, если под перекрытием исполнен теплый подвал или другие жилые комнаты, то допустимо обойтись толщиной в пять либо два см.
  • Далее, если будет класться кабельный тип теплового пола, то происходит укладка кабеля с дальнейшей заливкой стяжки, а если просто необходимо выровнять поверхность, то делаются само ровняющиеся полы или стяжка.

Подключаем терморегулятор и датчик

Установивший температурный режим регулятор монтируется в любом доступном для вас месте, но на минимальной высоте от основы равной 40 сантиметрам. А датчик помещается в специализированную нишу на основании, на расстоянии от стен в один метр. Так же осуществляется прокладка питающей линии, для обеспечения питания теплового пола.

Монтаж греющих элементов теплого пола

Грамотная схема размещения прогревающих элементов предусматривает отступ от стены в 15 см, от последующих греющих агрегатов в 10 см.

  • Если избран тепловой кабельный пол, то происходит укладка кабеля с избранным шагом по всей комнате, ее крепеж к основанию и подсоединение к питающей сети и обязательная проверка мультиамперметром на наличие правильного подсоединения, далее осуществляется заливка стяжки.

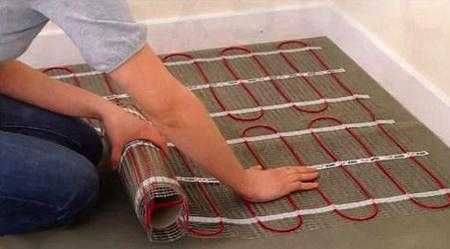

  • Если избраны энергетические маты или пленка, то необходимо класть их в тех местах, где не будет ставиться мебель и сантехника.
  • Уложенные маты и инфракрасная пленка так же подключается к питающей сети, проверяются на исправность.

Электрический теплый пол своими руками делать не сложно, особенно если это ИК пленка. Во время монтажа пленка крепится к основе специальным скотчем, а греющие маты имеют собственный клеящий слой.

При монтаже провода следите, чтобы он не натягивался, а перегибы были плавными и без заломов. Это обеспечит вам долгий срок службы пола.

Проверив правильность монтажа подключенных систем можно приступать к укладке финального покрытия.

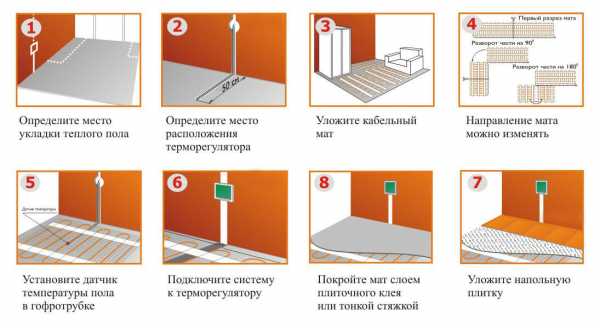

Алгоритм укладки греющих матов

В данном материале мы рассмотрели, как установить и как уложить теплый электрический пол. Зная все тонкости и нюансы, вы легко осуществите данную процедуру без посторонней помощи.

delaypol.com

Как правильно соорудить электрический теплый пол своими руками

Тема этой стать оказалась в настоящее время очень актуальной. Многие домашние мастера, услышав о простоте проведения монтажных работ, связанных с установкой электрических теплых полов, начинают подумывать над тем, а как бы самому соорудить эту уникальную систему отопления. На самом деле ничего сложного здесь нет, но знание некоторых нюансов проводимой работы вы знать просто обязаны. В этой статье мы рассмотрим вопрос: как можно собрать электрический теплый пол своими руками?

Схема теплого пола

Задавая вопрос обычному обывателю об устройстве электрического теплого пола, мы можем получить достаточно простой ответ — закладывается в толщу напольного основания кабель, на который подается электрический ток. Кабель нагревается и выделяет достаточную тепловую энергию, которая нагревает напольное покрытие. В зависимости от мощности кабеля можно подобрать такую отопительную систему, которой бы хватило на обогрев определенного объема помещения.

И этот ответ правильный. Да, он упрощенный, но суть схвачена верно. Но чтобы кабель работал эффективно, чтобы потребитель не переплачивал за потраченную электроэнергию, необходимо правильно провести укладку электрического теплого пола. Поэтому обращаем ваше внимание на схему напольного устройства многослойного пирога, состоящего из разных материалов.

  • Основание – оно должно быть ровным и прочным.
  • Утепленная подложка из неплавкого материала. Это может быть пенополистирол или пенополиэтилен, но обязательно с отражающим фольгированным слоем.
  • Система крепления. Здесь масса вариантов от обычной клейкой ленты до сетки из металла или полимера.
  • Сам электрический теплый пол.
  • Стяжка из специального раствора для теплых полов. Кстати, ее толщина может варьироваться от 3 до 5 см.
  • Напольное покрытие.

Схема устройства электрического теплого пола

Выбираем теплый пол

В этой статье мы будем говорить о классическом электрическом теплом поле. ИК полы трогать не будем. Так вот в данной категории присутствуют два вида:

  1. Нагревательный кабель.
  2. Маты с кабелем внутри.

В чем отличия двух видов? Практически ни в чем, везде кабель. Но в первом случае используется кабель большего сечения, а, значит, есть возможность варьировать мощность прибора. К тому же не обремененный сетчатым каркасом, его легко укладывать по любым схемам. И в этом есть большой положительный момент. Зато маты легче устанавливать, ведь это уже готовый элемент. Но если нагревательный кабель используется и как основной тип отопительной системы, и как дополнительный, то маты только как дополнительный.

Резистивный кабель

Кабельный пол

Хотелось бы дать немного информации по типам нагревательного кабеля. Производители сегодня предлагают два основных типа:

  1. Резистивный.
  2. Саморегулирующийся.

В состав первого входит или один, или два кабеля. Если стоит вопрос выбора между одножильным вариантом и двухжильным, рекомендуем вторую позицию. В нем лучше работает система электромагнитного рассеивания. Хотя ученые уже опровергли миф о том, что электромагнитное излучение негативно влияет на здоровье человека, если оно в малых дозах.

Второй тип сильно отличается от первого, здесь не только конструкция кабеля, но и возможность самостоятельного регулирования силы тока. А это позволяет не перегреваться кабелю, а, значит, вероятность выхода его из строя практически равна нулю. Отсюда и его огромная популярность.

Электрические маты теплого пола

Расчет мощности

Немаловажный момент – расчет мощности электрического теплого пола. В основу этого расчета обычно вкладываются несколько показателей.

  • Толщина и теплопроводность напольного покрытия.
  • Помещения, в котором производится монтаж электрического теплого пола. Здесь не только его размеры, но и назначение.

К примеру, для кухни можно использовать кабель с мощностью 150 Вт/м², для ванной комнаты – 180 Вт/м², для спальни – 150 Вт/м², для присоединенного балкона или лоджии — 200 Вт/м².

Если хотите получить более точный результат, то вам придется обратиться к специалисту. Он поможет не только провести расчет мощности, но и подобрать необходимую модель, а также провести его проверку. Вообще, когда дело касается вопроса, как сделать электрический теплый пол своими руками, необходимо разбить данный процесс на две части: что сможете сделать вы, и это не отразиться на качестве дальнейшей работы отопительной системы, и что должен сделать профессионал. К тому, что уже было обозначено профессиональной работой, добавьте подключение теплого пола к сети переменного тока и проведение отдельной линии от распределительного щита к нагревательному кабелю.

Монтажный процесс

Процесс монтажа теплого пола

Итак, переходим непосредственно к самому монтажному процессу. Будем считать, что основание в помещении – это бетонная плита перекрытия. Поэтому в первую очередь осматриваем ее на предмет наличия различного рода дефектов. Это могут быть трещины, выбоины, сколы и т.д. Самый простой способ от них всех избавиться – залить стяжку.

Внимание! Стяжку можно приготовить из раствора цемента и песка, а можно использовать уже готовую сухую смесь, которая продается в строительных магазинах в бумажных мешках. Она специально предназначена для теплых полов, на мешке так и написано.

Подгонка под размер помещения

Необходимо выждать время, чтобы стяжка хорошо просохла. Сколько на этой потребуется дней, написано в инструкции на бумажном мешке. После чего поверх стяжки укладывается подложка под теплый пол. На современном рынке этот материал представлен огромным разнообразием. Здесь и различные цены, и различные материалы. Рекомендуем обратить внимание на подложку, изготовленную из вспененных полимеров с верхним фольгированным слоем.

  • Во-первых, это рулонный материал с небольшой толщиной, но с прекрасными техническими характеристиками. Он не сильно будет влиять на высоту потолков.
  • Во-вторых, полимерный материал будет выполнять сразу две функции: изоляции пола от влажности и его утепление.
  • В-третьих, отражающий слой будет перенаправлять поток тепловой энергии в сторону помещения. Вот почему подложку укладывают фольгированным слоем вверх.

Обратите внимание, что утеплением пола можно пренебречь, если снизу под комнатой, где производится монтаж теплого пола, расположена другая комната, утепленная и обогреваемая. Но пароизоляцию вам провести все равно советуем. Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм.

Схема укладки кабеля

Следующий этап – это монтаж самого теплого пола. Если вами был выбран вариант с матами, то как таковой схемы укладки нет. Просто маты подрезаются под свободную площадь помещения, куда и укладываются, соединяясь между собой. Ну, примерно так, как показано на рисунке снизу.

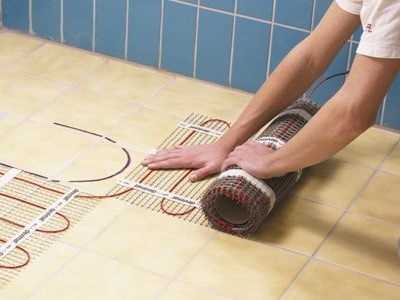

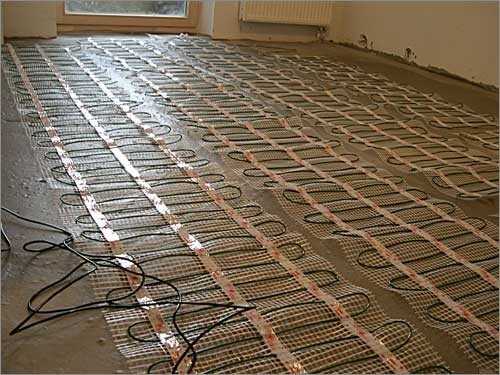

Уложенные маты теплого пола

Если используется отдельный нагревательный кабель, то вариаций на тему схемы укладки огромное количество. Им можно заполнять свободную площадь, как вам пожелается. Конечно, надо будет учитывать момент экономии самого материала, поэтому придется продумать схему так, чтобы это отразилось на экономии, но не отразилось на эффективности обогрева комнаты.

Окончание монтажного процесса

Теперь вам необходимо ознакомиться со схемой подключения электрического теплого пола. По сути, она у всех видов электрических теплых полов одинаковая. Есть небольшие различия, но о них чуть ниже. Хотелось бы сказать, что все-таки сердце данного вида отопительной системы является не сам нагревательный элемент. Скорее всего, это терморегулятор. Именно от этого прибора зависит, как работает отопительная система, насколько эффективно и экономично.

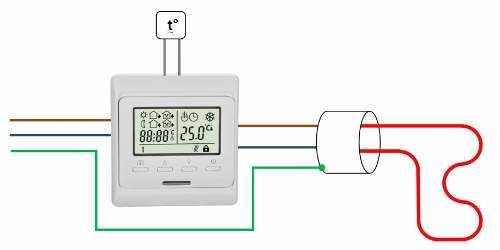

Посмотрите на рисунок снизу, и вы сразу поймете, как надо подключать теплый пол. К установленному на стене термостату подходят шесть проводов попарно. Производится три подключения.

  1. От сети переменного тока идут два провода.
  2. От нагревательного кабеля два провода.
  3. От температурного датчика два провода.

В некоторых терморегулятора датчик установлен, как неотъемлемая часть прибора, и размещается в корпусе термостата. Он контролирует температуру воздуха в помещении. Это те самые отличия, о которых упоминалось выше.

Схема подключения

Итак, кабель подключен, теперь его необходимо проверить на корректность работы. Включаете систему отопления и проверяете, как она работает, греют ли все участки, правильно ли работают термостат и термодатчик, хорошо ли они связаны между собой, правильно ли ведется отслеживание температуры и ее регуляция. Если тестирование теплого пола вас полностью удовлетворяет, можно переходить к следующему этапу.

Как уже было сказано выше, остается залить всю конструкцию электрического теплого пола стяжкой. Но это не единственный способ подготовки основания под напольное покрытие. К примеру, по проекту в вашем доме должны быть установлены деревянные полы. Что делать в этом случае?

Во-первых, меняется вся технология, потому что дощатый пол можно уложить только на лаги. Поэтому после того как будут закончены этапы, связанные с установкой гидро- и теплоизоляции, необходимо на полу установить систему лаг. А вот уже между ними укладывать нагревательный элемент. И, как окончательный этап, сборка дощатого пола по лагам.

И последнее в этой статье. Как говориться, лучше один раз увидеть, поэтому на этой странице сайта мы разместили видео – монтаж электрического теплого пола своими руками.

otepleivode.ru

Как правильно сделать теплый пол своими руками

Большинство из тех, кто задумывался, как правильно сделать теплый пол своими руками или самодельный теплый пол, откладывают данную операцию на конец ремонта, делая предварительно выравнивание и оштукатуривание стен.

Такое решение не совсем верное, поскольку для теплого пола нужна прокладка отдельной линии электропроводов, которую следует проложить перед тем, как начинать стеновые и даже потолочные работы. Дело в том, что на стену нужно будет установить блок термостата, регулирующего электрический теплый пол.

Выбор кабеля

Для того чтобы правильно выбрать теплоноситель для системы напольного обогрева стоит обратиться к консультантам и внимательно перечитать инструкции по использованию определенных кабелей. Также во время планирования теплого пола нужно выяснить такой важный аспект как допустимое расстояние между кабелями во время прокладки. Если не учесть данный параметр, то вы можете создать условия для перегрева и неприятные последствия этого.

Монтаж

Первым делом необходимо снять старое напольное покрытие, расчистить плиты перекрытия, удалить весь мусор и грязь. Если нужно, то выравнивается также основание пола с помощью слоя цементно-песчаного раствора.

Теперь следует уложить теплоизоляционный слой, и при необходимости гидроизоляционный. Например, на первых этажах в коттеджах и многоквартирных домах гидроизоляция защитит электрический кабель от образования конденсата. В качестве гидроизоляции зачастую используют специальный полиэтилен.

Сверху на теплоизоляционный слой обязательно кладется армирующая сетка. После этого укладывается специальная монтажная лента для электрического пола, на которую укладывается непосредственно электрический кабель с заранее просчитанным шагом укладки.

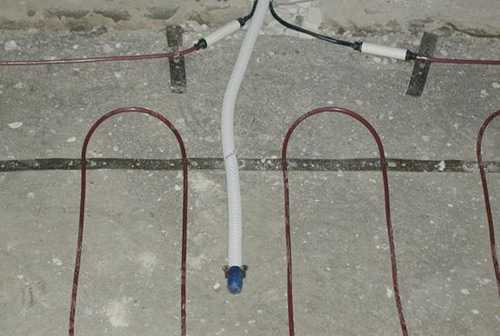

Далее устанавливается термодатчик, который является основной частью блока по управлению режимом температуры. Его следует установить в стяжку так, чтобы при надобности его можно было вынуть и заменить. Поэтому, как правило, его устанавливают в гофрированную трубку, которая также заливается стяжкой.

Монтаж теплого пола своими руками на видео ниже.

По окончании укладки кабеля обязательно нужно проверить работоспособность и целостность кабеля. Для этого проверяют его сопротивление специальным прибором. Если все в порядке и теплый пол исправен, производится заливка бетонной стяжкой.

По прошествии нескольких дней, когда стяжка подсохнет, можно будет устанавливать напольное покрытие. Однако сразу после этого нельзя включать систему обогрева пола, нужно подождать месяц пока стяжка окончательно не застынет.

Таким образом, вы можете самостоятельно установить электрический теплый пол в своем доме.

polgid.ru

Как сделать электрический теплый пол своими руками?

Очень популярной системой обогрева помещения в последние годы стала система с установкой в квартире теплого пола. Действительно, приятно встать босыми ногами на пол и не ощущать в зимнее время сквозящего холода, пробирающего все тело за одно мгновение. А вот что это такое – дань моде или поистине полезное приобретение? Стоит ли устанавливать их в своей квартире или можно обойтись с помощью проверенных мер по утеплению? Попробуем разобраться в данной статье.

Оказывается, данный вид обогрева был известен очень давно – примерно столько, сколько существует само отопление домов. Первое упоминание было найдено в древнеримских трактатах, где подобное отопление полов использовали в банях. Методы обогрева напольной поверхности были разными, а вот электрический обогрев появился в середине прошлого столетия. Каких-то 10-15 лет назад в нашей стране такую систему устанавливали в свой дом всего лишь единицы. На сегодняшний день изобретение настолько твердо занимает позиции, что не только элитные квартиры, но и жилье среднего класса невозможно представить без обогрева полов в ванной, на кухне или балконе. (См. также: Теплый пол из металлопластика своими руками)

В сравнении с обычным видом обогрева квартиры электрические теплые полы имеют важное преимущество – равномерное распределение тепла по периметру всего.

ВАЖНО! Данный вид отопления квартиры не вызывает аллергических реакций у человека, что несомненно является одним из неоспоримых качеств. Поэтому значительно расширяется область применения такого утепления – детские комнаты, медицинские учреждения и т.д.

В зависимости от видов нагревательных элементов электрические полы делят на следующие виды:

— кабельные;

— стержневые;

— пленочные.

Теплый пол электрический кабельный

Нагревательный элемент в данном случае – кабель, который прокладывается под напольным покрытием. Он изготавливается в двух вариациях – обычный моток кабеля или в виде готовых нагревательных рулонов (матов). Двужильный или одножильный кабель будет использоваться при укладке – разницы нет, единственное отличие в том, что конец и начало одножильного кабеля должны находиться в одном месте. (См. также: Как сделать пол теплее)

Маты, секции или рулоны также однообразны по функциональности, различность заключается только в технологии монтажа. Например, кабель для нагрева необходимо укладывать под цементную стяжку, при использовании же матов данный пункт можно опустить вследствие ненадобности.

На заметку. На российском рынке можно встретить огромное количество электрокабелей от разных производителей, основное различие между которыми заключается в мощности и диаметре.

Теплый пол электрический кабельный можно использовать и в качестве основного источника отопления. Стоит лишь увеличить мощность обогрева, превышая тот уровень, который предназначен только для обогрева напольной поверхности. При использовании же электрокабеля по прямому назначению, то есть как дополнительный элемент, нужно помнить о том, что средняя мощность не должна быть выше 80ВТ на квадратный метр. (См. также: Как сделать теплые полы дома своими руками)

Теплый пол электрический пленочный

Здесь в качестве нагревательного элемента используется специализированная пленка. Очень часто можно услышать другое название – инфракрасная, что в принципе не совсем верное определение, так все виды тепла являются инфракрасными. Существует два вида пленочного теплого пола:

— Углеродный. Конструкция представляет собой резистивный элемент, уложенный между двумя слоями из лавсановой пленки. Применение такой пленки достаточно широкое – не только на полу, но и на стенах и даже потолке. Важным преимуществом можно назвать «многоразовость» использования, то есть при необходимости ее можно спокойно демонтировать и установить в другом, более нужном месте, не нарушив при этом функционала нагревательного элемента.

— Биметаллический. Здесь внутри тонкой пленки из полиуретана расположено два слоя – медный сплав с добавками наверху и алюминиевый с добавками внизу. Стоит добавить, что за безопасность в данном случае не нужно беспокоиться – такой сплав является запатентованным, и абсолютная безвредность его доказана многочисленными опытами. Форма биметаллической пленки представляет собой обычный пленочный рулон, разделенный на квадраты, по периметру которых рулон можно обрезать, подгоняя под нужный размер. (См. также: Монтаж пленочного теплого пола своими руками)

На заметку. Биметаллическая пленка была разработана специально для расположения под декоративными напольными покрытиями (ковролин, линолеум, ламинат). Поэтому максимальная температура не превышает в системе более 27 градусов, что связано с особенностями покрытия. Под плитку такой вид пленки неприемлем.

Теплый пол электрический пленочный является относительно молодым изобретением и используется на практике всего лишь 2-4 года, однако это не влияет на его популярность. Основными производителями таких пленок являются Нидерланды и Южная Корея. Разумеется, что в страны СНГ данный продукт поступает из Кореи.

Из чего же состоит устройство электрического теплого пола?

  1. Основание пола. В принципе, оно не входит в устройство, но является одним из важнейших составляющих при укладке. Оно должно быть идеально ровным, без нервностей и трещин. Основание выполняет функцию фундамента.
  2. (См. также: Теплый пол в ванной комнате своими руками)

  3. Теплоизоляция. Данный материал используется для уменьшения потери тепла. Теплоизоляция должна быть качественной. Следует купить качественный материал, чтобы он не деформировался и не проседал под воздействием температур и веса самого напольного покрытия. В качестве такого материала используется пенополистирол, стиродур, пробковый агломерат и многое другое. Стоит отметить и еще одно важное преимущество теплоизоляционного материала – оно выполняет функцию звукоизолирующего материала, снижая уровень шума в помещении в несколько раз. Теплоизоляция обязательна к использованию в не отапливаемом помещении (балкон, подвал).
  4. Гидроизоляция. Укладывается поверх теплоизоляционного слоя, им может служить обычная полиэтиленовая пленка. Гидроизоляция крайне необходима при укладке теплого пола в ванной, бассейне, сауне.
  5. Цементно-песочная стяжка. Служит прочным основанием для укладки системы теплого пола, монтаж производится поверх двух уложенных слоев, описанных выше.
  6. Тепловыравнивающий экран. Им может служить специализированная фольга или металлическая сетка. Этот экран необходим для равномерного распределения тепла и для предотвращения перегрева электрического кабеля.
  7. Монтажная лента. Она нужна для прочного и равномерного крепления кабеля к поверхности.
  8. Нагревательный кабель, терморегулятор и датчик температуры. Датчик температуры укладывается вместе с кабелем и служит для измерения температуры нагрева. Терморегулятор необходим для регулирования нагрева.
  9. Стяжка. Уложенный нагревательный кабель заливают цементной стяжкой, для создания монолитной конструкции.
  10. Напольное покрытие. Укладка электрического теплого пола завершена, теперь можно закрывать его выбранным напольным покрытием.

Зная устройство электрического теплого пола, можно смело приступать к монтажу. Конечно, проще всего обратиться к профессионалам и просто ожидать результата, но вот многие не хотят находиться в данном вопросе на втором плане, поэтому планируют произвести монтаж самостоятельно.

Как сделать электрический теплый пол своими руками?

Первым этапом данной работы будет теоретический – нужно определиться с типом и мощностью нагревательного устройства. В принципе, нагревательные элементы находятся в свободной продаже, и приобрести их не составит труда. А вот для умельцев, которые все хотят сделать с нуля, есть другие варианты.

Для этого понадобятся ТЭНы, которые укладываются на цементную стяжку и половой пенопласт. Под нагреватели следует уложить металлические опоры для того, чтобы приподнять их на 15 мм от пенопласта. ТЭНы соединяются последовательно, перемычка третьего и четвертого будет первым выходом, два же крайних ТЭНа соединяются, и оттуда выводится второй выход. Применив данное соединение, общая мощность нагревательного элемента получается равной примерно 1,4 кВт.

Кабель питания при укладке лучше всего пропускать подальше от нагревательного элемента. А вокруг соединений необходимо сделать каркас из картона высотой до 50 мм, который нужно залить битумной смолой и оставить на три часа для высыхания.

Следующий момент – укладка металлической сетки, которая располагается на уровне 60 мм от пенопласта. Ее следует присоединить к контуру заземления кабелем. Теперь нужно залить еще одну стяжку до 70 мм от пенопласта. Последним этапом будет укладка напольной поверхности.

Однако использовать ТЭНы довольно опасно, тем более, если нет изначальных азов в сфере электрооборудования, поэтому лучше использовать все-таки специализированную укладку в виде шнуров или матов. А технология монтажа – та же самая. Поэтому вопрос о том, как сделать электрический теплый пол своими руками, можно считать закрытым – ничего сложного в этом нет, стоит приложить лишь немного терпения и времени.

Особенности укладки теплого электрического пола под плитку

В принципе, укладка электрического теплого пола может применяться при любом напольном покрытии, только с учетом некоторых специфических особенностей. А укладка под плитку особенно популярна, так как чаще всего теплый пол хочется иметь в таких помещениях, как ванная и туалет, где более распространено именно такое покрытие.

Сложность состоит в том, что плитка имеет высокую теплопроводность, и при укладке под нее теплого пола может сильно нагреваться. Можно использовать тепловырвнивающее полотно, которым накрывается электрический теплый пол под плитку перед установкой. Таким полотном выступает изолон или гипсокартон, которые равномерно распределяют тепло по всей поверхности, не препятствуя его распространению.

Для монтажа используется нагревательный мат, представляющий собой сетку с нагревательным кабелем, закрепленным по всему периметру пленки. Такая пленка позволяет прочно скрепить напольное покрытие и материал при помощи стяжки или клея. Толщина мата всего 5 мм, поэтому пол в данном случае приподнимется ненамного.

Важно! Подключать электрический теплый пол под плитку можно только по прошествии 30 дней, так как при монтаже используются жидкие клеящие растворы, которые высыхают в течение длительного периода.

Только при соблюдении основных правил использования и рекомендаций по применению работа отопительного элемента в виде электрического теплого пола будет максимально эффективной.

otopimdom.ru
