как сделать дровяной прибор с отопительным контуром своими руками

Приборы длительного горения отличаются от обычных тем, что топливо в них не горит, а тлеет. Большинство таких устройств имеет два режима работы — интенсивного и длительного горения.

Разжигаются конструкции в режиме интенсивного горения, а обогревают помещение в режиме длительного.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Особенности отопительных котлов на дровах

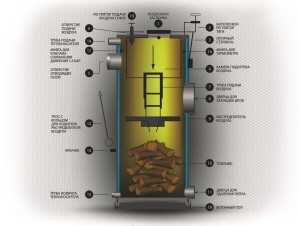

Котлы, работающие на дровах, не сильно отличаются друг от друга: размерами камеры сгорания и материалами изготовления.

Отопительные приборы изготавливаются из стали или чугуна. Каждый котёл имеет свои преимущества и недостатки.

Чугунный отопительный прибор работает стабильно, долго нагревается, но и остывает в течение продолжительного времени. Такие устройства работают не менее 20 лет. К недостаткам относится то, что при нерегулярной эксплуатации и резких сменах температур чугун разрушается.

Стальной котёл прослужит

не более 15 лет. В то же время сталь — более термоустойчивый материал, а потому при частой смене температур разрушаться не будет. Стальные котлы подвержены коррозии, поэтому устанавливаться должны в сухом помещении.

Достоинства

  • экологичность, так как угарный газ, выделяющийся при сгорании топлива, перерабатывается и служит для производства горючих газов;
  • регулировка горения дров при помощи подачи воздуха;
  • высокий КПД;
  • возможность использования различных видов твёрдого топлива;
  • отапливание помещений любого назначения;
  • автономная работа.

Недостатки

ogon.guru

Как сделать котел длительного горения на дровах

07.09.2014

Большинство твердотельных котлов обладают одним существенным недостатком – топливо в них очень быстро выгорает и необходимо следить, чтобы успеть положить следующую порцию. Однако это влечет нерациональное использование дров, брикета, пеллет и, как следствие, высокие затраты на отопление.

Решением подобной проблемы может стать купленный или самодельный котел длительного горения на дровах, который будет поддерживать их продолжительное тление и высокую температуру. Определенные заводские модели могут и вовсе работать без подкладки палений до 20-25 часов. К тому же, они способны отапливаться другими видами твердого топлива, в том числе отходами, которые можно сжигать.

Видео

Содержание статьи:

Принцип действия котел длительного горения

Основной принцип работы котлов продолжительного действия основывается не на горении топлива, а на его тлении внутри топочной камеры. В этот момент древесные паленья излучают больше тепла. Добиться такого результата в классическим кирпичных печах невозможно, так как в них не удается создать активную тягу.

Конструкционные особенности печи длительного горения позволяют достичь максимальной эффективности выделения тепла во время продолжительного медленного тления древесины. В самодельных установках одной закладки может хватить более чем на 6-8 часов.


Для увеличения кликните по картинке

Котел оснащается специальным клапаном – регулятором. После того, как поленья начинают обильно гореть, его необходимо перекрыть и максимально сократить поступление кислорода с воздухом внутрь. Постепенно тлея, дрова выделяют так называемый «топочный газ», состоящий из метана, угарного газа и водорода.

Основным источником тепла является именно «топочный газ». Он, попадая в камеру розжига, воспламеняется, очень быстро сгорает и выделяет большое количество энергии.

Смотрите так же, инструкцию о том как своими силами сделать банный котел

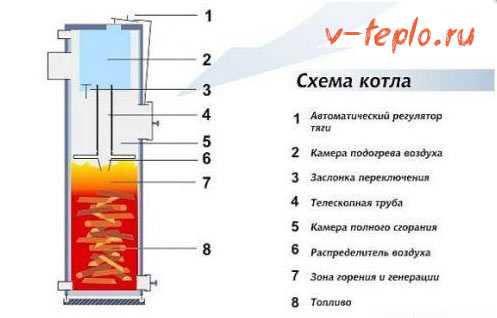

Как все устроено ?

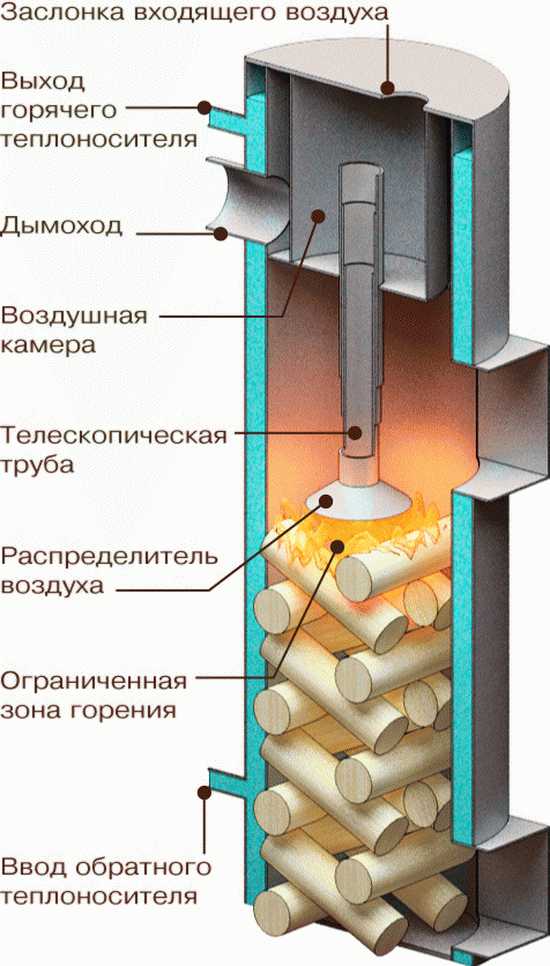

Мастерить котел длительного горения на дровах рекомендуется со стальных труб или бочки диаметром около 30-40 см. При этом толщина стенок обаятельно не меньше, чем 3-5 мм, иначе металл быстро выгорит, установка придет в негодность. В высоту она может достигать 0.8-1 м – чем выше, тем больше дров можно будет заложить. Однако слишком преувеличивать не стоит.





Для увеличения кликните по картинке

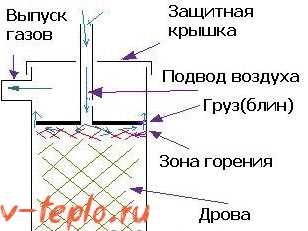

Установка делится на три условные части:

  1. Зона сгорания – в ней отводится дым и тлеет зала
  2. Зона горения – непосредственно в ней топливо потихоньку тлеет
  3. Зона загрузки – по высоте она постепенно уменьшается, так как дрова и брикет выгорают

Воздушный распределитель – одно из основных устройств печи, так как он непосредственно влияет на длительность тления, ограничивая зону, в которой происходит горение. Представляет он собой круглый диск из листовой стали толщиной более 4 мм, в котором по середине располагается труба – посредством нее во внутрь топки попадает воздух. Чтобы распределитель беспрепятственно опускался по мере тления топлива, его размер делается немногим меньше топочной.

Чтоб контролировать размер зоны горения, по которой циркулирует воздух, на распределителе имеется крыльчатка высотой до 5 см. Если сделать ее больше, увеличится свободное пространство внутри и дрова будут выгорать очень быстро.

Диаметр трубы для поступления воздуха делается равным 5-6 см. Она может быть цельной или телескопической. При этом отверстие в распределителе не должно превышать 2 см, иначе произойдет перенасыщение кислородом. В верхушке будет не лишней заслонка, которая позволит регулировать тягу.

Самодельный котел длительного горения на дровах может быть также подключен к отоплению в частном доме. Проделать это возможно одним из двух методов:

  • Через камеру горения пропускается труба водяного теплообменника, в баке вода будет нагреваться змеевиком, соединенным непосредственно с этой трубой
  • Дымовая труба пропускается сквозь выносной бак. Дым в горячем состоянии будет проходить по ней и разогревать теплоноситель

Если сравнивать оба способа, следует отметить: первый намного проще, но второй в несколько раз эффективнее.

Видео — делаем котел на дровах своими руками

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

  • Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
  • Стальной лист по толщине более 4 мм
  • Болгарка
  • Аппарат для сварки
  • Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

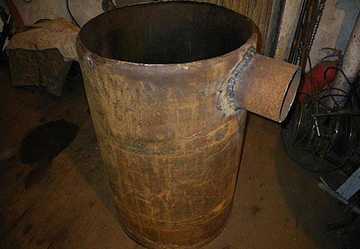

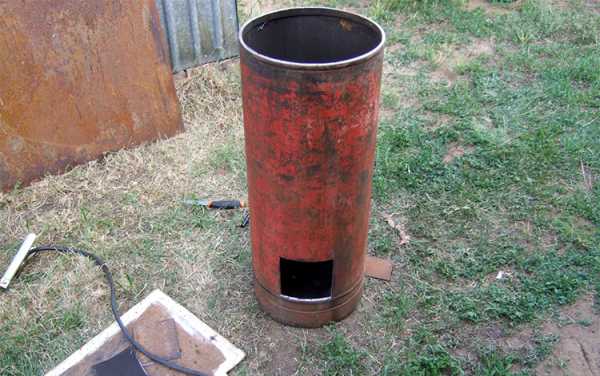

  1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной

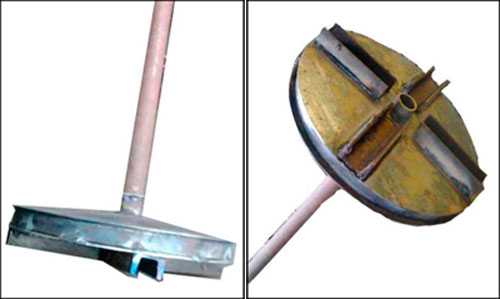

  2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы
  3. В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см
  4. Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
  5. Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления

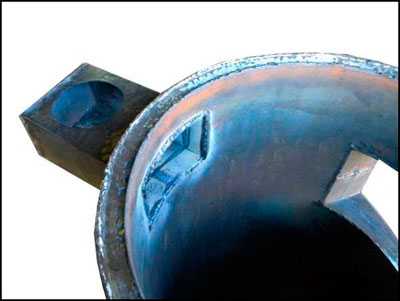

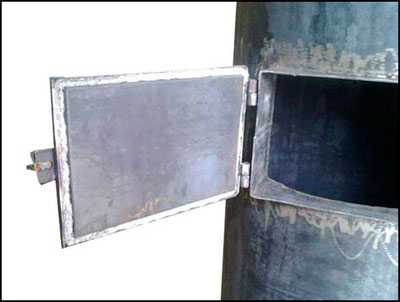

  6. Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола
  7. Также в нижней части котла надежно приваривается дно
  8. Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)

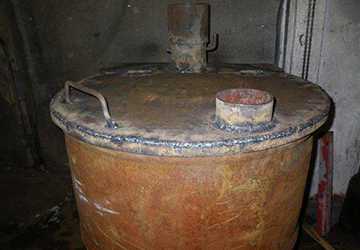

  9. Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

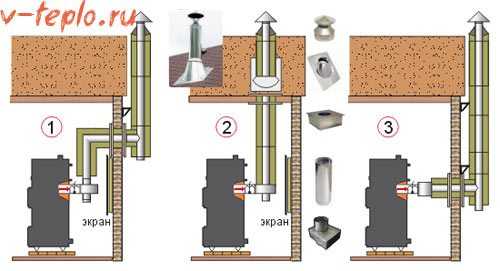

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

  • Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
  • Соединяться участки дымохода должны в направлении, противоположном движению газа
  • Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

  1. Снять крышку и удалить регулятор с бака
  2. Заложить плотно топливо
  3. Разбрызгать поверху горючую жидкость
  4. Установить регулятор, накрыть крышкой и открыть заслонку
  5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.


Вам может понравиться

v-teplo.ru

как сделать своими руками, используя чертежи, видео и фото инструкцию

Твердотопливный котёл в загородном доме — прекрасная альтернатива печи, его установка и монтаж водяного отопления позволяют тратить меньше времени и сил на обогрев дома. Наибольшей популярностью пользуются модели, оснащенные режимом длительного горения. Опыт мастеров говорит, что такой котёл можно сделать своими руками по готовым чертежам.

Принцип работы

Прежде чем мастерить твердотопливный котёл своими руками, неплохо разобраться, как работают котлы промышленного изготовления, и чем обусловлена их повышенная эффективность. КПД, заявленный в паспортной документации на котлы, часто превышает 90%. Причина этого — длительное и почти полное сжигание топлива.

В обычных твердотопливных моделях, работающих на дровах, угле или пеллетах, камера сгорания общая, в ней происходит разогрев и горение топлива до состояния золы. Дым, выделяющийся при этом, поступает сразу в дымоход, а оттуда — в трубу. Площадь контакта пламени со стенками котла в таких моделях невелика, и они не успевают как следует прогреться. В итоге значительная часть тепла уходит с дымом в атмосферу.

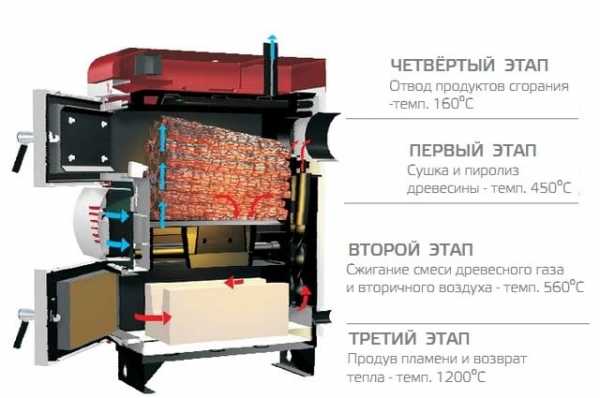

В котле длительного горения процесс сжигания дров разделен на этапы. Сначала происходит нагрев их до температуры около 300 градусов. От нагрева нарушается связь между волокнами древесины, выделяется дым, насыщенный парами влаги и горючими газами, а сами поленья обугливаются.

Горючие газы — это смесь соединений углерода, серы и водород, при наличии в топке достаточного количества кислорода они ярко горят с выделением тепла. Этот процесс называется пиролизом, а сами котлы — пиролизными.

Зону в пиролизных агрегатах, где происходит разложение древесины, называют газогенератором. Чтобы избежать воспламенения дымовых газов в газогенераторе, доступ кислорода к дровам ограничивают. Газы посредством тяги или принудительного наддува поступают в отдельную зону топки, которая называется камерой дожига, где и сгорают. Вокруг камеры расположен теплообменник, который быстро нагревается, после чего вода из него поступает в систему отопления.

Достоинства пиролизных котлов промышленного производства, работающих на дровах:

  • экономия топлива — они могут работать на одной загрузке от 6 часов до 5 суток;
  • высокий КПД, 90-95%;
  • экологичность — в дыме содержится мало вредных для атмосферы газов и сажи;
  • безопасность — дым на выходе имеет температуру 120-160 градусов Цельсия;
  • высокий уровень автоматизации процесса.

Недостатки покупных котлов длительного горения:

  • склонность к появлению конденсата на стенках теплообменника и дымохода;
  • высокие требования к влажности топлива — не более 16%;
  • высокая цена, иногда в 1,5-2 раза превышающая стоимость обычных твердотопливных котлов.

Котлы длительного горения имеют такую высокую эффективность благодаря особенностям конструкции и происходящим в них физическим процессам. Для их производства не нужны дорогостоящие материалы или сложные технологии. Большинство котлов выполнены из листовой стали и имеют сварную конструкцию. Поэтому, имея навык работы со сварочным аппаратом, такой котёл можно сделать своими руками.

Выбор конструкции

Прежде чем приступить к разработке чертежей своими руками, нужно рассмотреть принцип работы и типичные конструкции котлов длительного горения, и выбрать наиболее простую и доступную.

По типу устройства пиролизные котлы разделяются на два типа:

  • с верхним горением — шахтные;
  • с нижним горением.

Что означают эти характеристики? Все очень просто: тип горения указывает на расположение зоны газогенерации.

В котлах шахтного типа загрузку топлива выполняют через дверку, расположенную в верхней части топки. Горение начинается на поверхности общего объема топлива, а дым, выделяющийся в результате этого, с помощью принудительного наддува проходит через всю толщу дров в нижнюю часть топки, где обогащается воздухом и сгорает. При этом масса дров дополнительно нагревается и более стабильно горит.

В котлах нижнего горения топка расположена снизу, а камера дожига газов — вверху. В них не требуется принудительный наддув, движение воздуха происходит с помощью тяги. Плюс таких котлов — независимость от электрической сети. Минус — меньшая эффективность и объем загрузки, а следовательно и время непрерывной работы.

Видео: самодельный пиролизный котёл и принцип его работы.

Котлы с наиболее простой конструкцией имеют цилиндрическую форму. Топка в них окружена теплообменником, и съем тепла происходит по всей поверхности топочной камеры. Такой котёл можно сделать своими руками из листового железа или двух металлических труб разного диаметра.

Как сделать самостоятельно?

Котёл изготавливают своими руками по готовому чертежу, приведенному на рисунке. Размеры, указанные на чертеже, можно незначительно изменять, при этом важно соблюдать пропорции.

      Принцип работы этого отопительного агрегата таков:
    • Через дверку загружают топливо, предварительно подняв распределитель воздуха на максимальную высоту;
    • Осуществляют его розжиг с помощью щепы, бересты или специального средства.
    • После начала устойчивого горения распределитель воздуха опускают на верхнюю часть топлива, закрывают дверцу поддувало, ограничивая тем самым активное поступление кислорода.
    • В рабочем режиме интенсивность горения регулируется задвижкой на распределителе. Благодаря его конструкции воздух поступает прямо в зону горения дозировано, что способствует равномерному длительному горению.
    • Воздух, проходя по его трубе, предварительно прогревается, из него испаряется влага. По мере прогорания топлива распределитель опускается под собственным весом. Для его подъема предназначена цепочка.
Высота потолков в котельной должна быть не менее 2,8 метра и позволять поднять распределитель топлива на уровень максимальной загрузки!
  • Топливо тлеет, выделяя дымовые газы, которые догорают в верхней части топки. Топить такой котёл можно дровами, опилом, пеллетами, а также отходами лесопереработки — стружкой, щепой, строительным мусором. Для каждого вида топлива нужно подбирать свой режим подачи воздуха.
Конструкция котла не герметична, в отличие от заводских моделей, поэтому его необходимо устанавливать в хорошо проветриваемой котельной: при тлении дров выделяется, в числе прочих, опасный угарный газ.

КПД устройства несколько ниже, чем у промышленных аналогов, но учитывая затраты на его изготовление, этот недостаток не так важен.

Необходимые материалы и инструмент

Сборку котла производят сваркой, поэтому обязательное условие — наличие сварочного аппарата и навык работы с ним. В процессе сварки своими руками также понадобятся 2-3 пачки электродов подходящего диаметра.

Для раскроя материала потребуется болгарка с отрезными кругами, для зачистки швов понадобятся также шлифовальные круги.

Кроме того, нужен инструмент для измерения и разметки: рулетка, угольник, маркер, циркуль для разметки окружностей.

Для опрессовки готового изделия нужен будет компрессор.

    Материалы и покупные изделия:
  • Трубы из металла толщиной 3-4 мм, Ø 40 см, длина 150 см — для выполнения корпуса топки и труба Ø 45 см, длина 130 см теплообменника;
  • Труба металлическая Ø 6 см, длина заготовки 120 см — для канала подачи воздуха в распределитель;
  • Два кольца из листового металла толщиной 3 мм, с внутренним диаметром 40 см, внешним — 45 см — заглушки на водяную рубашку;
  • Листовой металл 3 мм для выполнения дверцы топки и зольника. Можно использовать готовые чугунные дверцы подходящего размера;
  • Листовой металл толщиной 5 мм для распределителя воздуха или круг из него диаметром 40-42 мм;
  • Обрезки уголка или швеллера подходящего размера для выполнения крыльчатки;
  • Асбестовый шнур и полотно — для теплоизоляции дверок.

Изготовление корпуса и теплообменника

Сборку котла начинают с корпуса

      , как наиболее ответственного узла, подверженного значительным тепловым нагрузкам. Остальные детали подгоняют с таким условием, чтобы создать максимально герметичную конструкцию и избежать утечек дыма и теплопотерь.

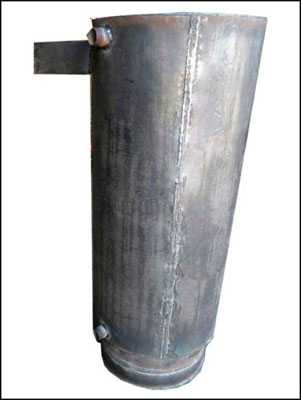

    1. Трубы диаметром 40 и 45 см вставляют одна в другую, выравнивают по верхнему краю и выставляют с помощью деревянных распорок одинаковый зазор между ними. Это поможет избежать местного перегрева водяной рубашки.
    2. Соединяют их сваркой сверху и снизу короткой трубы с помощью металлических колец. Сварной шов стараются делать максимально ровным и качественным. Низ топки заваривают кругом из листового металла.

  • В нижней части внутренней трубы делают отверстие прямоугольной формы под дверцу зольника. Саму дверцу можно выполнить из листового металла или установить готовую чугунную. Теплоизоляция дверцы не обязательна — внизу топки не будет высоких температур, поэтому дверцу можно делать одинарной. Ее нужно обязательно оснастить задвижкой, плотно закрывающей дверку, иначе будет происходить подсос воздуха, что нарушит кислородный баланс в котле.



  • Дверку топочной камеры размещают в верхней части корпуса. Здесь температурный режим будет более жестким, поэтому дверку лучше сделать своими руками из листового металла, причем делают ее двойной, как на фото, с прокладкой из двух слоев асбеста. Это, во-первых, создаст лучшую теплоизоляцию и поможет избежать ожогов, а во-вторых, повысит ее жесткость, и при топке дверку не поведет. Дверку аналогично оснащают плотной задвижкой.



  • Сбоку или сзади верхней части корпуса вваривают дымовой патрубок из профильной трубы с отверстием для подсоединения к дымоходу. При этом уделяют особое внимание качеству швов с внешней и внутренней стороны рубашки — из-за неправильно выбранного режима здесь может образоваться конденсат, а в сочетании с дымовыми газами он способствует коррозии. Сварные швы, имеющие раковины и не удаленную окалину, подвержены коррозии наиболее сильно.



  • В верхней и нижней части водяной рубашки приваривают патрубки для подачи и выхода теплоносителя. Их делают из обрезков дюймовой трубы нужной длины, с резьбой на внешнем конце. Патрубки удобнее располагать сбоку котла, в стороне от дымового патрубка, чтобы системы дымоудаления и отопления было удобно обслуживать.
  • Корпус котла оснащают ножками из обрезков уголка или швеллера — так будет удобнее регулировать его при установке.
  • Выполняют съемную крышку диаметром 46 см с отверстием в центре 6,5 см — она будет установлена внатяг на корпус.
  • Все детали и швы зачищают болгаркой и покрывают термостойкой краской на основе кремнийорганики, предназначенной для покраски печных элементов и автомобильных систем газоудаления — она терпит нагрев до температуры не менее 800 градусов.

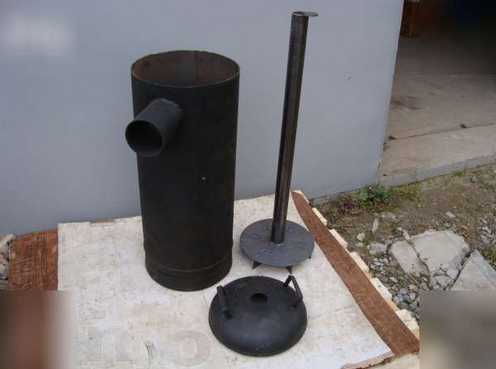

Распределитель воздуха

Распределитель воздуха — не менее важная деталь. Для него лучше использовать толстый металл — не менее 5 мм. Во-первых, он находится в зоне активного горения, и при меньшей толщине может деформироваться и со временем прогореть. Во-вторых, при большей толщине распределитель воздуха будет лучше прижимать массу топлива.

  1. Из металла вырезают круг диаметром 38 см с отверстием в центре Ø 6 см. К отверстию герметично приваривают трубу Ø 6 см длиной 120 см. По этой трубе будет поступать воздух в зону горения.
  2. В нижней части распределителя нужно приварить крыльчатку — расходящиеся воздуховоды из уголка 25 мм или швеллера. Их количество может быть разным, чем больше каналов, тем равномернее будет гореть топливо.
  3. В верхней части трубы нужно установить задвижку или шибер для регулирования воздушного потока, а также предусмотреть петлю для присоединения цепочки, которой распределитель будет подниматься в верхнее положение.
Чтобы оборудовать котел для работы на угле, нужно оснастить его принудительным наддувом. Трубу распределителя в этом случае выполняют телескопической, а в верхней ее части располагают дутьевой вентилятор.

Установка

Котел длительного горения ставят на ровную поверхность и регулируют по уровню, в случае сильного перекоса возможно ухудшение циркуляции теплоносителя.

Распределитель воздуха помещают внутрь топки, а сверху надевают крышку, которую закрепляют на корпусе сваркой или внатяг с уплотнением асбестовым шнуром.

Подключают дымовой патрубок к дымоходу. К патрубкам водяной рубашки подсоединяют трубы системы отопления.

После заполнения системы котел можно начинать топить. Пробную топку выполняют с неполной партией топлива, регулируют режимы, и только после этого можно загружать его для работы в полную мощность.

Такой котел, при скромном внешнем виде, вполне способен отопить деревенский или дачный дом, мастерскую, гараж, решив проблему обогрева.

gidpopechkam.ru

Самодельные котлы длительного горения на дровах

«Долгоиграющие» твердотопливные печи и котлы весьма востребованы сегодня.

Вот только цена у этих замечательных приборов, мягко говоря, кусается.

Поэтому вполне логичным кажется вопрос: а нельзя ли сделать подобный теплогенератор самостоятельно, взяв в качестве прототипа одну из фирменных моделей?

Ведь по большому счету, это всего лишь железный короб с дверцами и трубами, который легко можно сварить в домашних условиях при помощи обычного ручного сварочного аппарата. Из этой статьи вы узнаете, какими бывают самодельные котлы длительного горения на дровах и из чего они изготавливаются.

Принцип работы котла

Прежде всего, давайте уясним, как именно дрова и другие виды твердого топлива можно заставить гореть дольше? Первое, что приходит на ум – увеличить объем закладки, то есть сделать топку более вместительной.

Действительно, если обычный котел при мощности в 20 – 22 кВт оснащается топкой объемом чуть больше 50-ти л, то у приборов с длительным горением при той же мощности этот показатель достигает 100 – 150 л, а у некоторых «мастодонтов» – более 250 л.

Котёл длительного горения Буржуй – принцип работы

Но простой эксперимент покажет, что данная мера сама по себе положительного результата не даст, нужно придумать еще что-то. Есть несколько вариантов.

Обеспечить котел принудительной подачей воздуха (вентилятором)

Идея состоит в следующем: котел горит, как обычно, но при достижении температурой теплоносителя максимальных значений воздушная заслонка наглухо перекрывается. При этом жар в топливе еле теплится – котел переходит в режим ожидания и почти не производит тепла.

Когда температура теплоносителя падает до определенного значения, заслонка открывается.

Но чтобы дрова при этом снова разгорелись, воздух нужно подать принудительно, ведь тяга-то почти отсутствует. Для этого нам и нужен вентилятор. Недостатков у такого решения два:

  • для работы котла необходимо электроснабжение;
  • в конструкции имеются покупные компоненты: вентилятор, приводящий его в действие контроллер и термодатчик (такие наборы выпускаются многими производителями).

Поджигать топливо не снизу, а сверху

Такая технология получила название «верхнее горение». Идея проста: благодаря конвективным потокам огонь стремится двигаться вверх и гораздо менее охотно распространяется вниз, так что топлива при верхнем горении хватит на более долгий срок. Чтобы еще больше замедлить горение, воздух подается тоже сверху – строго в зону горения.

Превратить твердое топливо в газообразное

Очень эффективное, но при этом крайне простое решение.

Какие-либо химические препараты или сложное оборудование не потребуются.

Оказывается, если дрова или другую органику нагреть до высокой температуры при ограниченном доступе кислорода (чтобы не загорелись), они начнут разлагаться на различные газообразные вещества (такая смесь называется древесным газом), многие из которых способны гореть.

Таким образом, топку котла нужно будет разделить на две части: в одной будет происходить газогенерация (пиролиз), в другой – сжигание древесного газа.

Такая схема не только позволит котлу дольше работать на одной закладке, но и обеспечит более полное сгорание древесины (более высокий КПД и сравнительно чистый выхлоп). Да и золы в газогенераторных котлах остается очень мало.

Преимущества самодельных отопительных котлов на дровах

Главное достоинство изготовленного своими руками котла состоит в его низкой стоимости. Он обходится как минимум в два раза дешевле, чем покупной агрегат. Кроме того, домашний мастер получает возможность максимально подогнать возможности и параметры теплогенератора под свои нужды.

В то же время надо учитывать, что самодельный котел может быть более пожароопасным, чем покупной. Поэтому при его установке следует с особенным вниманием отнестись к правилам пожарной безопасности.

Котел на дровах своими руками

Наиболее доступным материалом для изготовления самодельного котла длительного горения для дома является стальной прокат – уголки, трубы, листы и т.д.

Сталь следует выбирать низкоуглеродистую, подходят марки от Ст 3 до Ст 20. Последняя является наиболее предпочтительной: изготовленные из нее котлы являются самыми долговечными (срок службы – до 15 лет).

Твердотопливный котел из газового баллона

У высокоуглеродистых марок типа сталь 35 и выше высокая температура может спровоцировать закалку, вследствие чего материал станет более хрупким. Идеальным материалом для топки является жаропрочная легированная сталь марок 12ХМ и 12Х1МФ, но она стоит дорого и обычной сваркой не варится (нужно варить в среде аргона).

Использовать лучше электроды марок МР-3С или АНО-21.

Самодельные конструкции дровяных котлов длительного горения

При самостоятельном изготовлении котла за основу можно брать такие изделия:

Железная труба

Отличная заготовка для топки котла с принудительной подачей воздуха.

Автоматику (термодатчик + контроллер + вентилятор) можно установить польскую, например, от KG Elektronik (модель вентилятора – DP-02, контроллера – SP-05).

Заслонку применим гравитационную – она будет автоматически опускаться под собственным весом при отключении вентилятора.

Бочка

Из бочки удобнее всего делать котел с верхним горением. Наиболее популярный вариант – так называемая печь Бубафоня (авторство Афанасия Бубякина), прототипом для которой стал известный «долгоиграющий» котел марки Stropuva.

Буржуйка

«Легким движением руки» буржуйку превратим в котел с частичной газогенерацией. За образец возьмем популярную печь «Профессор Бутаков» и ее импортный аналог – печь Breneran (до 2005-го года – Bullerjan).

Если в качестве основного топлива используются дрова, то для дополнительной страховки не помешает приобрести комбинированный котел. Котлы для отопления на дровах и электричестве – оптимальный вариант страховки от холода в случае, если не всегда есть возможность вовремя докинуть дрова.

О том, как подобрать идеальную пропорцию глины, песка и воды для кладки печи, расскажем тут.

А в этой статье https://microklimat.pro/otopitelnoe-oborudovanie/pechi/buleryan-s-vodyanym-konturom.html представлена инструкция по установке печи Булерьян с водяным контуром, а также отзывы об использовании данного оборудования.

Инструкция по изготовлению

Рассмотрим кратко особенности процесса изготовления каждого котла.

Котел с принудительной подачей воздуха

Чтобы прибор работал на одной порции дров около 12 ч, объем его топки должен составлять 112 л. За неимением трубы ее можно изготовить из стальных листов толщиной 4 мм.

Вокруг топки необходимо соорудить теплообменник объемом 50 л. Внутри него следует расположить дымогарные трубы (ду 50).

Колосниковую решетку, на которую будет складываться топливо, предлагается сделать из равнополочного уголка 50х5 мм.

Котел с вентилятором самодельный

Его следует расположить так, чтобы наружный угол смотрел строго вниз – тогда поступающий снизу воздух будет рассеиваться наилучшим образом.

Топку и теплообменник нужно обмотать базальтовой теплоизоляцией, после чего вся конструкция помещается в корпус с дверцами.

Воздуховод с вентилятором и гравитационной заслонкой монтируется на задней стенке, на уровне зольной камеры.

Котел с верхним горением

В фирменных котлах этого типа имеется два элемента, которые обывателю изготовить очень сложно:

  • камера предварительного нагрева воздуха;
  • телескопический воздуховод, через который подогретый воздух подается в зону горения.

Создатель печи Бубафоня предложил заменить эти узлы остроумным приспособлением.

Оно представляет собой тяжелый блин с отверстием внутри, к которому приварена труба.

Эта конструкция может двигаться в бочке-корпусе так же, как поршень в шприце. Блин укладывается на топливо, по мере прогорания которого (напомним, что розжиг осуществляется сверху) он будет постепенно опускаться вниз. При этом воздух будет засасываться через трубу прямо под блин, то есть в зону горения.

Проблема подогрева воздуха решается следующим образом: к нижней стороне блина радиально привариваются уголки, так чтобы их наружные углы смотрели строго вниз. Таким образом, мы получим каналы, по которым воздух, поступающий в центральное отверстие, будет направляться на периферию, то есть к стенкам корпуса. За время пути он нагреется до нужной температуры.

Если диаметр корпуса, а соответственно и поршня-блина, не очень велик, каналы из уголка следует сделать изогнутыми. В противном случае воздух нагреться не успеет.

Благодаря тому, что поступающий воздух имеет высокую температуру, в Бубафоне наблюдается частичный пиролиз, повышающий эффективность печи. В связи с этим целесообразнее делать агрегат не из бочки, а из газового баллона: его куполобразная верхняя часть послужит отличной камерой сгорания для древесного газа.

Печь Бубафоня самодельная

На присоединенную к блину трубу устанавливают заслонку с ручным управлением. Также необходимо избежать подсоса воздуха через отверстие в крышке, сквозь которое проходит воздухозаборная труба. Герметизировать его нельзя, так как труба должна иметь возможность свободно двигаться. Проблема решается установкой гильзы, охватывающей трубу.

Чем длиннее она будет, тем больше станет гидравлическое сопротивление зазора между гильзой и трубой, при этом несанкционированный приток воздуха, соответственно, будет уменьшаться.

Буржуйка с частичным пиролизом

Внутренняя часть теплогенератора представляет собой стальную коробку, разделенную на три отсека:

  1. Нижний (примерно 25% высоты) является зольной камерой, над которой установлена чугунная колосниковая решетка или решетчатый под из стали толщиной в 4 мм.
  2. Верхний отсек также занимает 25% высоты коробки и отделяется от среднего отсека стальной перегородкой, не доходящей до задней стенки на 20% – 25% длины коробки. В перегородке имеются отверстия, общей площадью примерно 7% от горизонтального поперечного сечения коробки. Средний и верхний отсеки являются топкой: первый играет роль камеры газогенерации, второй служит для дожигания древесного газа.

В герметично закрывающуюся дверцу топки врезан воздухозаборный патрубок с заслонкой – поддувало. От положения этой заслонки зависит мощность теплоотдачи печи. Еще одна заслонка – шибер – устанавливается в дымоходе. В ней выполняется вырез, площадь которого составляет 25% от общей площади детали.

Шибером регулируют режим работы печи: при растопе его полностью открывают, благодаря чему топливо имеет возможность загореться. Затем шибер перекрывают – и печь переходит в режим тления с образованием пиролизного газа. Заслонка поддувала при растопе также переводится в полностью открытое положение, а после выхода на пиролизный режим перекрывается на необходимую величину.

Между печью и вертикальным дымоходом обязательно должен быть горизонтальный участок длиной от 0,8 до 1 м, функция которого состоит в замедлении сгорания дымовых газов.

Обычно печи этого типа эксплуатируют как конвекторы: внутри устанавливают несколько вертикальных труб, которые на 2/3 своего диаметра находятся прямо внутри топки. Благодаря такому расположению, проходящему через трубы воздуху удается отобрать 70% вырабатываемого печью тепла. Диаметр труб может составлять от 60 до 100 мм. Этот диапазон учитывает теплопроводность воздуха и его вязкость, так что выходить за его границы не рекомендуется.

Видео на тему

microklimat.pro

Самодельные котлы длительного горения

В отдаленных населенных пунктах, где не проведен газопровод, отопление домов до сих пор является серьезным вопросом. Традиционные печи на угольном и дровяном топливе до сих пор используются повсеместно, хотя с приходом новых технологий они стали не единственным решением. Тем более что такие печи доставляют немало хлопот – чистка от сажи и вынос золы, перепады температуры в отапливаемом помещении и нерациональный расход топлива. Прекрасным, современным вариантом замены старых печей станут самодельные котлы длительного горения на дровах. Это относительно новая конструкция котлов работающих на твердом топливе. Мощности агрегата достаточно для обогрева не только жилых, но и производственных помещений. Еще один положительный момент – его без особого труда можно собрать своими руками.

Принцип работы

Длительное горение в котле будет зависеть от происходящих внутри него процессов, которые в свою очередь зависят от его особой конструкции. Технология работы котла отличается от обычной печки тем, что дрова сгорают сначала вверху, постепенно захватывая нижние. Обычные печи устроены так, что сгоревшие снизу дрова горячим потоком поджигают остальные, верхние слои, что приводит к быстрому прогоранию топлива. А для того чтобы печь не остывала длительно время, необходимо постоянно добавлять топливо.

Самодельные котлы длительного горения устроены совсем по-другому. В первую очередь сгорает верхний слой, а затем каждый последующий. Одновременно со сгоранием нижних слоев дров, прогорают и продукты распада (зола, сажа). Один раз заложенное топливо будет тлеть около 30 часов.

Преимущества котлов длительного горения

Котлы длительного горения, изготовленные своими руками, имеют особые преимуществ, перед заводскими моделями:

  1. Время, которое потребуется для полного сгорания топлива зависит от размеров топки, при этом КПД остается 80-85%. Самостоятельное изготовление позволит сделать топку любого размера.
  2. Для возможности загружать несколько поленьев в камеру (например, для протапливания в прохладную или сырую погоду), можно вырезать в корпусе котла дополнительную дверцу, между проемами для обычной загрузки топлива и для золы. Заводские агрегаты такой дверцей не оборудованы.
  3. Самодельный агрегат длительного горения, обойдется в 2-3 раза дешевле заводского изделия.
  4. Для изготовления самодельного котла длительного горения с водяным контуром можно использовать более толстый металл, чтобы самодельный вариант котла стал более прочным и мог работать при более высоком давлении.
  5. Самодельный котел длительного горения можно оборудовать по вашим требованиям и предпочтениям, например автоматикой и предохранительным клапаном. Это сделает его более безопасным и комфортным.
  6. Отремонтировать котел длительного горения, сделанный своими руками намного проще, ведь вы будете знать технологию его сборки.

Популярные конструкции самодельных котлов

Сложности найти топливо для котла обычно не возникает, так как во многих населенных пунктах есть предприятия деревообработки и лесопилки, где по низким ценам (а иногда и бесплатно) можно найти отходы от обработки бревен. Тем более просто вопрос решается в угледобывающих регионах.

Котлы для твердого топлива способны «переваривать» не только дрова или уголь, но и опилки, пеллеты, торф.

Для самостоятельного изготовления котла, в качестве корпуса используются бочки, баллоны, трубы большого диаметра, баки и прочие подходящие цилиндрические емкости. Преимущественно используется толстая сталь или чугун. Рассмотрим основные преимущества и недостатки каждого материала:

  1. Сталь. Положительными качествами котла из стали является ее прочность, более низкая стоимость, легкая сварка и быстрый прогрев. Металл легко поддается ремонту, и изделия из него более герметичны. Минусом данного решения является то, что образование конденсата способно разрушить корпус стальной топки. В заводских вариантах для защиты металла от конденсата, внутреннюю поверхность котла защищает керамическая футеровка. При самодельном изготовлении соорудить такую вставку не получится.
  2. Чугун. Всем известны свойства чугуна – стойкость к коррозии, выдерживание высоких температур, длительная теплоотдача и долговечность. Недостаток чугуна в его хрупкости и большом весе. К тому же, себестоимость изделия из чугуна будет довольно высокой.

Потребители все же предпочитают пользоваться самодельными вариантами котлов длительного горения, изготовленными из стали.

Самодельные котлы длительного горения должны обеспечивать правильную подачу воздуха, а также регулировку процессов горения. Чтобы выполнять эти условия, необходимо:

  • выбрать качественные и доступные материалы;
  • грамотно рассчитать мощность будущего агрегата;
  • иметь чертеж самодельного котла для отопления частного дома;
  • иметь навыки работы со сварочным аппаратом и делать качественные швы;
  • соблюдать технологию монтажа.

Если вы хотите получить самодельный котел отопления для частного дома, который будет еще и обеспечивать вас горячей водой, то можно поставить теплообменник внутрь водяной рубашки. Осуществлять это необходимо на этапе сборки, пока не поставлена верхняя крышка. После этих манипуляций все необходимые патрубки, дымоход, и рубашка привариваются к корпусу котла.

Основными элементами, дополняющими самодельные котлы длительного горения на дровах, являются манометр, воздухоотводчик, термометр, клапан предохранителя. По желанию и для своего удобства можно добавить нагнетатель воздуха, дымосос и управляющую ими автоматику. Для некоторых элементов нужно будет установить отдельно блоки управления.

Существует множество вариантов самодельных котлов отопления, от совсем простых, до сложных конструкций. Рассмотрим самые распространенные.

Железная труба

Для самодельного агрегата длительного горения необходим кусок трубы длиной 85 см. и около 30 см. в диаметре. Отводить угарный газ должна труба, установленная в верхней части  конструкции. Дымоход должен быть не менее 10 см. в диаметре. Соединяют его с корпусом котла посредством сварки.

Для загрузки дров в нижнюю часть корпуса котла необходимо врезать небольшую дверцу. А для обеспечения притока воздуха и чистки котла от золы необходимо установить колосниковые решетки.

Затем внутри корпуса самодельного котла, необходимо установить небольшую по диаметру трубу и соединить ее с системой отопления, по которой будет двигаться теплоноситель. Трубопровод устанавливают под небольшим углом, необходимым для естественной циркуляции теплоносителя. Горячую жидкость можно использовать не только в качестве отопления, но и для других домашних нужд. Заслонки для регулировки поступления воды из бака ставятся в удобном месте снаружи.

Бочка

При создании самодельного котла для водяного отопления может использоваться обыкновенная бочка, верхний обод которой снимается и хорошо выравнивается. Крышка для самодельного котла должна прилегать герметично к его корпусу, быть прочной и огнестойкой. Отверстие для выхода угарного газа вырезается около 15 см., и для доступа кислорода еще одно отверстие около 10 см. Сам дымоход располагают строго вертикально, но под небольшим наклоном.

Одним из самых ответственных моментов изготовления самодельной модели длительного горения, является установка заслонки. Если ее расположить низко, топливо будет прогорать очень быстро.

Для того чтобы увеличить время сгорания топлива придуман еще один «народный» способ – использовать груз, прижимающий дрова. Если использовать его одновременно с подвижным распределителем воздуха, то можно добиться 60-тичасового горения.

Буржуйка

Эти печи известны уже очень много лет, особенно повсеместно они использовались во времена войн, когда альтернативы обогрева помещений просто не было. Буржуйка не только согревала людей, также на ней можно было приготовить еду.

В настоящее время такие конструкции до сих пор находят применение на дачных участках или в строящихся объектах. Но современные модели таких печей позволяют кроме обогрева помещения еще и снабжать горячей водой 1-2 радиатора, что помогает распределить тепло по помещению площадью около 30 м. кв.

Заключение

Для качественной, правильной и долгой работы самодельного котла, необходимо технически правильно его обслуживать. Для профилактики поломок необходимо осматривать котел на момент протечки и периодически проводить очистку от золы и сажи.

Как сделать котел длительного горения на дровах своими руками узнаем в следующем видео

bouw.ru

Котлы длительного горения с водяным контуром своими руками

Котлы длительного горения с водяным контуром – распространённое решение вопроса отопления и горячего водоснабжения, особенно в районах, удаленных от газовых магистралей. Топливо, используемое для работы, достаточно разнообразно (дрова, уголь, пеллеты, опилки и другое), поэтому всегда можно подобрать удобную и экономичную модель.

Виды котлов длительного горения

Если котел с водяным контуром обладает сложными конструкционными особенностями, лучше приобрести готовый. Простые конструкции котлов для дома некоторые мастера собирают сами.

Котлы длительного горения для частного дома бывают разных форм и размеров, с водяным контуром или без, но в целом их делят на две группы:

  1. Пиролизные. В данном типе печи топливо сгорает в несколько этапов: в первой камере при высокой температуре и с пониженным содержанием кислорода, при этом достигается процесс тления, и выделяются горючие газы, которые дожигаются во второй камере при обильном поступлении воздуха. КПД у некоторых моделей таких печей достигает 98%. Изготовить своими руками пиролизный котел с водяной рубашкой очень трудно, поэтому чаще собирают более простые варианты.
  2. Классические. В таком котле топливо сгорает в обычном режиме, время горения увеличивается за счет объемной камеры сгорания, наличия теплообменника в виде нескольких водяных контуров. Самодельный классический котел по принципу работы идентичен печи, но за счет герметичности является более совершенной конструкцией, уровень КПД около 75 %. Чертежи классических печей длительного сжигания топлива по способу горения делят на:
  • Модели с нижним горением, где подача воздуха контролирует мощность теплоотдачи и скорость горения топлива.
  • Модели верхнего горения (более продуктивные), в них топливо горит равномерно и уровень КПД выше.

Классический котел с водяным контуром из подручных средств

Подготовительный этап создания печи длительного горения включает разработку проекта, создание чертежей и проведение расчетов мощности конструкции. Чем больше тепла необходимо для дома, тем больше должен быть объем топки, теплообменника.

Корпус котла изготавливают цилиндрической формы из трубы большого диаметра или листовой стали 3-5 мм толщиной. Водяной контур располагается в промежутке между внешним и внутренним слоем стали по всей стенке котла, дополнительно в верхней части конструкции могут быть добавлены регистры. С их помощью увеличивается площадь теплообменника и скорость нагрева воды, регистры соединяют противоположные стенки котла и могут быть изготовлены из прямоугольной или круглой трубы небольшого диаметра. Наличие регистров положительно сказывается на КПД конструкции.

В конструкции с нижним горением предусматривается две дверки: верхняя – для загрузки топлива, и нижняя – для розжига и удаления золы. Под топливником необходимо своими руками с помощью болгарки подготовить отверстие для колосниковой решетки и поддувальной камеры. С помощью поддувального отверстия будет регулироваться поток воздуха и скорость горения. Иногда поддув регулируется автоматически при помощи дополнительного оборудования: датчика температуры в водяном контуре и регулятора на заслонке. При понижении температуры воды в контуре поддувальная дверка открывается шире, и процесс горения усиливается.

Регулировать работу котла с нижним горением можно вручную, для этого в начале работы после розжига поддув делают максимальным, а после разгорания топлива и нагрева теплоносителя в отопительной системе поддув делают минимальным. Дымоход располагается в верхней плоскости цилиндра печи и отводит продукты сгорания за пределы дома.

Также можно изготовить котел длительного горения для отопления дома с верхней загрузкой. Его конструкция сверху отличается тем, что вся верхняя плоскость – это загрузочная дверца для топлива. Поэтому дрова в такой котел загружают большого размера, их сжигание происходит намного медленнее. Мощность горения регулируется поддувальной дверкой, дымоход выводится на стенке котла.

Чтобы сделать своими руками котел длительного горения с верхним горением понадобятся похожие материалы, как и для предыдущего варианта. Корпус также вмещает водяной контур, в нижней части патрубком подводится холодная вода, в верхней – выход горячей воды. Топливо также загружается через верхнюю камеру. Сверху по диаметру цилиндра печи на него опускается пресс «блин», который можно сделать из стальных пластин, сваренных веером с отверстием в середине. К этому отверстию приваривается труба, по которой будет поступать воздух для поддержания горения.

Топливо разжигают сверху и герметично закрывают все дверцы конструкции печи, воздушная труба опускается к топливу и горение усиливается. Регулирует поток воздуха заслонка в верхней части трубы, его равномерное распределение обеспечивает пресс. По мере прогорания верхнего слоя топлива пресс постепенно опускается. Для дополнительного прогрева теплоносителя добавляют регистры между стенками печи, которые не должны мешать трубе с подачей воздуха.

Обслуживание котлов длительного горения, сделанных своими руками, отличается от промышленных моделей, так как необходимо чаще загружать топливо, регулировать температурный режим и подачу воды в систему отопления вручную, очищать стенки от зольных продуктов. Поэтому самодельные варианты печей подойдут больше для загородных домов и дач, где не нужно постоянного отопления или много горячей воды, а для жилых частных домов лучше рассмотреть более совершенные и автономные готовые модели.

poluchi-teplo.ru

Котел длительного горения на твердом топливе своими руками

У твердотопливных котлов есть серьезный недостаток – необходимость постоянной загрузки очередной порции топлива: дров, угля, брикетов или пеллет. Из-за этой особенности их порой даже не рассматривают как вариант отопительного котла для частного дома. Решить эту проблему можно, изготовив котел длительного горения, работающий практически на любом виде твердого топлива, включая сжигаемые отходы.

Котел длительного горения своими руками

Принцип действия котла

Принцип действия котла длительного горения основан на свойстве твердого топлива, например, дров, тлеть с высокой теплоотдачей в течение нескольких часов, при этом сгорание топлива происходит более полно и количество отходов значительно снижается. Добиться тления дров вместо активного горения можно за счет устройства котла.

Котел длительного горения представляет собой вместительную топку с ограниченной зоной горения топлива и регулируемым поступлением воздуха. Загрузка большой партии топлива производится один раз в 12-16 часов, и с помощью ограничения подачи кислорода в котле происходит медленное тление при высоких температурах. Дымовые газы отводятся через трубу, которая, проходя через теплообменник, нагревает воду для системы отопления. Таким образом, загрузку котла можно проводить только 1-2 раза в сутки, при этом система отопления будет функционировать в практически непрерывном режиме.

Устройство котла

Котел длительного горения, выполненный своими руками, удобнее всего сварить из трубы диаметром от 300 мм, с толщиной металла не менее 3-4 мм, в противном случае высокая температура быстро приведет к прогоранию стенок котла. Высота трубы может от 800 до 1000 мм, от нее зависит объем единовременной загрузки топлива. Условно котел можно разделить на три зоны:

  • зона загрузки топлива, ее высота может меняться по мере прогорания дров;
  • зона горения и генерации, где происходит медленное тление топлива;
  • зона полного сгорания, где происходит догорание золы и отвод дымовых газов.

Устройтво котла длительного горения изнутри

Устройство, ограничивающее зону горения, а, следовательно, и время работы котла без дозагрузки топлива, называется распределитель воздуха. Оно представляет собой круг из металла толщиной 4-6 мм с отверстием в центре, через которое посредством телескопической трубы подается воздух в зону горения. Диаметр распределителя должен быть чуть меньше диаметра котла, чтобы обеспечить его беспрепятственное движение. Высота зоны горения, в которую поступает равномерно распределенный воздух, регулируется крыльчаткой и шириной ее лопастей. Обычно высота распределителя воздуха не превышает5 см, в противном случае топливо будет прогорать достаточно быстро.

Труба, через которую поступает воздух, может быть как телескопической, так и цельной. Диаметр трубы – около 60 мм, а отверстие в распределителе должно иметь диаметр не более 20 мм, чтобы не перенасыщать камеру горения кислородом. Воздух поступает в трубу либо непосредственно из атмосферы, либо, для более эффективного и стабильного горения, из камеры подогрева воздуха, расположенной в верхней части котла. Подача воздуха в камеру регулируется воздушной заслонкой в верхней части котла.

Отвод дымовых газов осуществляется через дымовую трубу, приваренную к боковой стенке котла в верхней его части. Труба должна быть горизонтальной на протяжении 40-50 см, чтобы не создавать излишней тяги.

Снизу необходимо выполнить дверцу для удаления золы, пепла и других продуктовгорения. В котле длительного горения твердое топливо прогорает полнее, чем в обычной печи, поэтому удаление золы придется проводить реже.

Нагрев теплоносителя для системы водяного отопления дома может осуществляться двумя способами:

  1. Выполняют выносной бак, внутри которого проходит дымовая труба. Горячий дым нагревает теплоноситель для системы отопления.
  2. Трубу водяного теплообменника пропускают через камеру сгорания котла, и вода в баке нагревается уже змеевиком, подключенным к этой трубе.

Первый способ значительно проще в выполнении, если речь идет о небольшом доме. Второй способ – эффективнее, но выполнить такую конструкцию котла сложнее.

Технология выполнения котла длительного горения своими руками

Необходимые материалы:

  • Труба металлическая диаметром от 300 мм, толщина металла не менее 3 мм;
  • Металл листовой 4 мм;
  • Труба металлическая диаметром 60 мм для подачи воздуха, диаметром 100 мм – для отвода дымовых газов;
  • Сварочный аппарат, болгарка.

Котел длительного горения необходимо установить на ровную горизонтальную поверхность, иногда необходимо бывает выполнить опалубку под котел из бетона.

  1. Трубу для выполнения котла обрезают на выбранную длину – от 800 до 1000 мм. При большей длине сложно будет производить загрузку дров. Края выравнивают. Приваривают дно из листового металла, а при необходимости и ножки из швеллера.
  2. Выполняют распределитель воздуха: из листа металла делают круг диаметром на 20 мм меньше внутреннего диаметра трубы, в его центре просверливают отверстие диаметром не более 20 мм. К нижней части распределителя горения приваривают крыльчатку с лопастями из листового металла, ширина лопастей – не более 50 мм. В верхней части к регулятору приваривают трубу 60 мм, так, чтобы отверстие оказалось в ее центре. Высота трубы должна быть не менее высоты самого котла. В верхней части трубу оснащают заслонкой, регулирующей подачу кислорода.

    Распределитель воздуха для котла длительного горения

  3. В нижней части котла делают дверцу для удаления золы: вырезают вогнутый прямоугольник с помощью болгарки, приваривают к нему петли и запорную ручку и используют его как дверцу.
  4. В верхней части котла приваривают дымовую трубу 100 мм. Труба должна быть практически горизонтальной на протяжении не менее 40 см, после чего ее пропускают через теплообменник, выполненный в виде бака система отопления.

    Приварка дымовой трубы к котлу отопления

Выполняют крышку с отверстием для трубы распределителя. Крышка должна плотно прилегать к камере сгорания, иначе из-под нее будет идти дым.

Привариваем крышку с отверстием для трубы распределителя.

Загрузка топлива и работа котла

В отличие от обычной печи, в которой необходимо обеспечить подачу воздуха ко всему объему топлива, в котле длительного горения кислород должен поступать очень ограниченно. Кроме того, от объема загруженных дров напрямую зависит время горения котла. Поэтому топливо в котел длительного горения загружают максимально плотно, стараясь не оставлять промежутков. При этом можно использовать не только дрова, но и торф, уголь, сгораемый бытовой мусор, опил – словом, все, что способно тлеть.

Загрузку топлива осуществляют так:

  1. Снимают крышку с котла;
  2. Убирают регулятор подачи воздуха;
  3. Плотно загружают котел до уровня дымовой трубы;
  4. Верхнюю часть топлива взбрызгивают жидкостью для розжига;
  5. Устанавливают на место регулятор и крышку;
  6. Открывают на максимум воздушную заслонку в верхней части воздушной трубы;
  7. Бросают внутрь нее горящую лучину и дожидаются начала тления топлива, после чего заслонку прикрывают.

О начале устойчивого горения говорит появившийся из дымовой трубы дым. По мере прогорания топлива труба воздушной подачи будет опускаться вместе с регулятором, по ней можно определить степень сгорания дров.

Видео — котел длительного горения своими руками

Для изготовления котла длительного горения более сложной конструкции с фронтальной загрузкой топочной камеры можно воспользоваться чертежом:

Чертеж котла длительного горения

Котел длительного горения может пригодиться не только для отопления дома, но и для сезонного обогрева теплицы, мастерской или хлева. При правильной установке и использовании он безопасен, экономичен, может работать практически на любом топливе, включая бытовой мусор. Котел не требует постоянного контроля, достаточно опытным путем выяснить периодичность загрузки. Необходимо учесть, что длительность горения зависит не только от объема котла, но и от вида топлива.

stroyvopros.net
