Как подключить двойной (двухклавишный) выключатель

К вашему вниманию подробная пошаговая фото инструкция - как подключить двойной (двухклавишный)  выключатель.


Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому  мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.

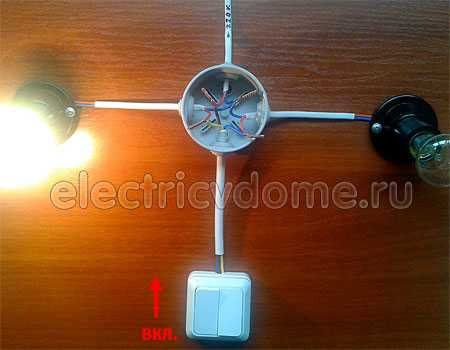

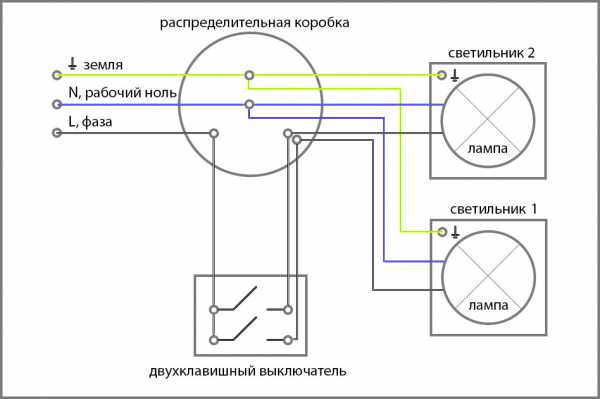

Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы.  По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой  рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

 Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

          - Проводка и схема подключения выключателя


Для установки нам понадобится:

    - Отвертка крестовая

    - Отвертка плоская (индикаторная)

    - Монтажный нож или устройство для снятия изоляции

     - Пассатижи или бокорезы

     - Уровень



Приступаем к установке:

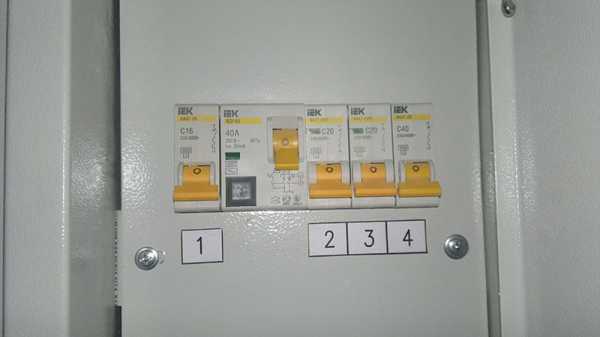

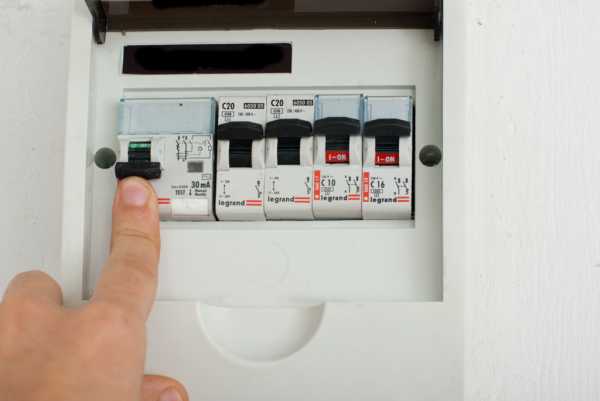

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

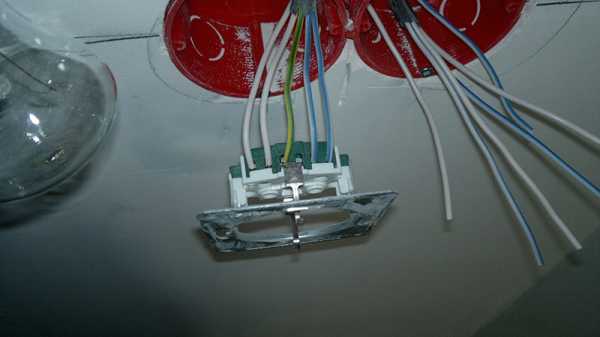

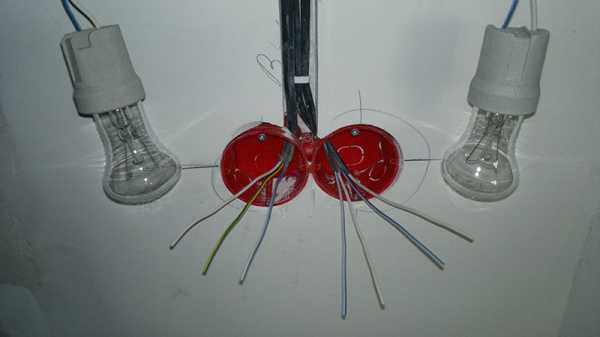

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция - ЗДЕСЬ.

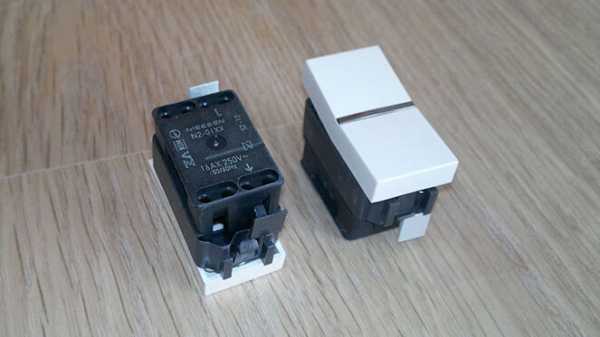

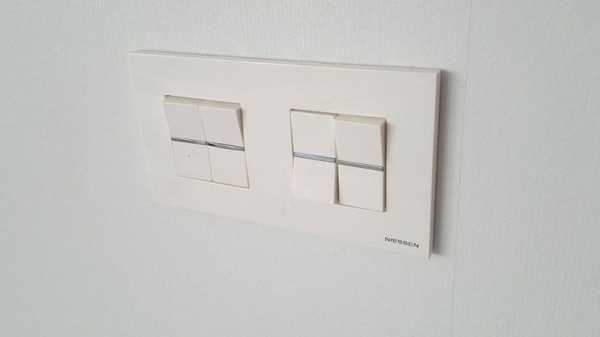

Модульный двухклавишный выключатель,  в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.



Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

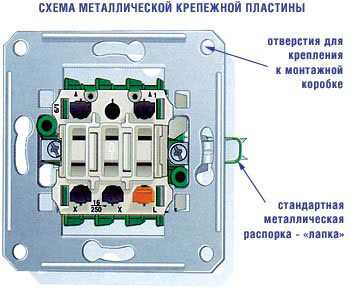

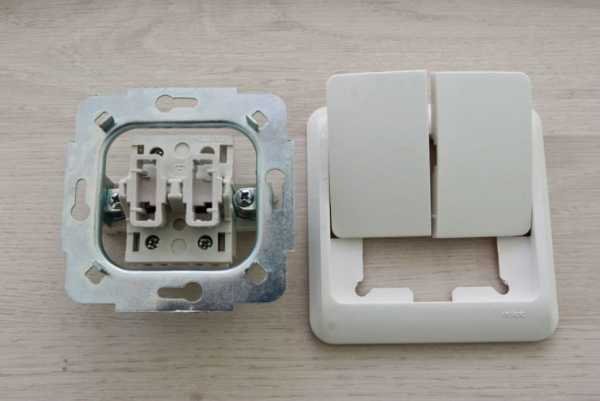

3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.
Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.


Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.


Подробная видео-инструкция - "Как подключить двойной выключатель"

{youtube}rBXeLw52z_Y{/youtube}



Читайте так же:

- Инструкция по подключению двухклавишного выключателя от розетки




- Инструкция по подключению одноклавишного выключателя




- Инструкция: Как разобрать выключатель освещения

rozetkaonline.ru

Как подключить выключатель от розетки

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки.

Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.



 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    - Отвертка крестовая
    - Отвертка плоская (индикаторная)
    - Монтажный нож или устройство для снятия изоляции
     - Пассатижи или бокорезы
     - Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

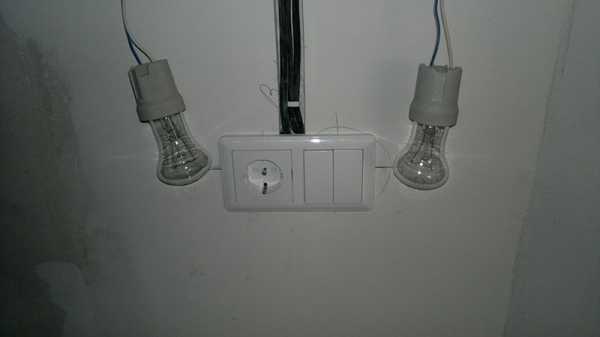

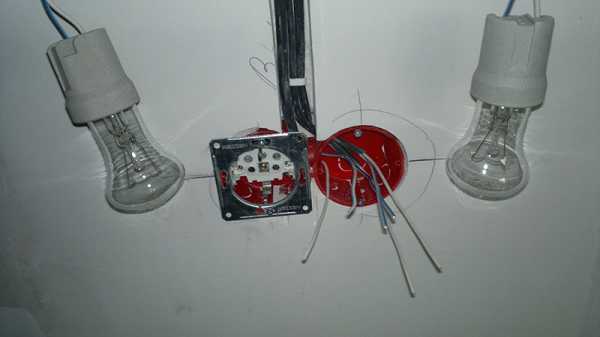

2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае - белую и белую с синей полосой.

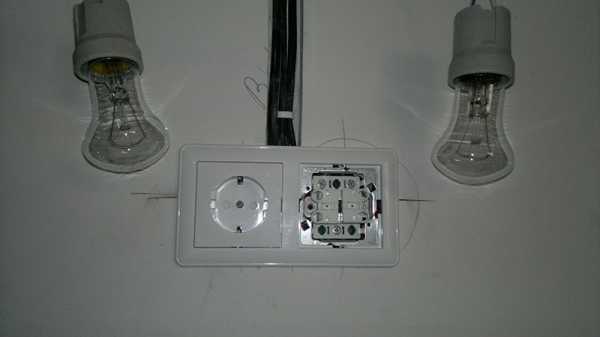

 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов - белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция - ЗДЕСЬ.





 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально - по уровню.





5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.





6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.


7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.





8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.

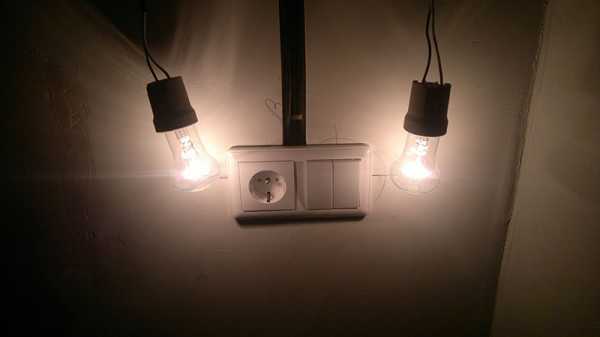

9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.





rozetkaonline.ru

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция - как подключить двойную (сдвоенную)  розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов - фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности. Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки).


Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

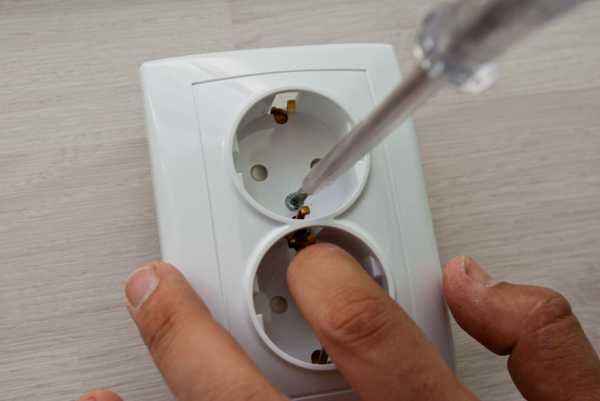

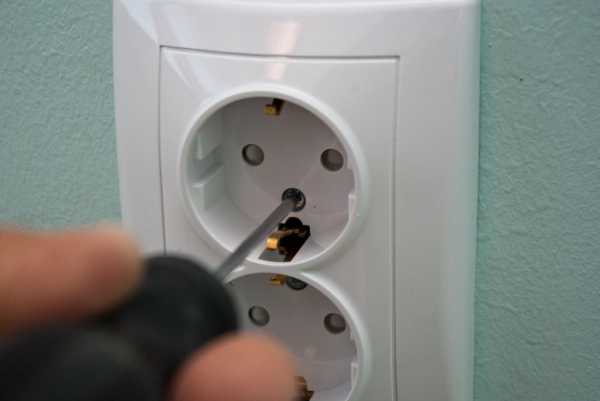

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты, как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.







3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике, чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

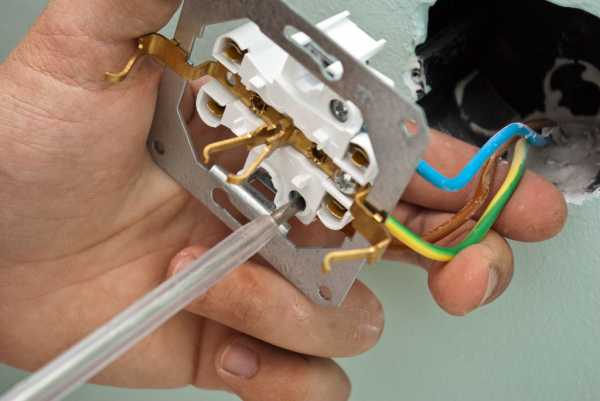

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки, расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль - землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция - ЗДЕСЬ.



5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).





6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.





7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки. Установка завершена.

rozetkaonline.ru

Как произвести подключение выключателя с двумя клавишами (схема, видео)

Для удобства использования и сохранения пространства были придуманы выключатели, совмещающие в едином корпусе два и более клавиш, а некоторые содержат еще и розетку. Но тут возникает вопрос: как подключить такой выключатель с двумя выключателями? Такие выключатели на две лампочки значительно экономят место на вашей стене, за счет того, что вместо двух и более отдельных выключателей устанавливается всего один. В связи с этим большинство семей производящих ремонт, задумываются об их установке.

ОГЛАВЛЕНИЕ

  • Что из себя представляет выключатель
  • Подключение

Что из себя представляет выключатель

Двойной выключатель – это электротехнический прибор управления, предназначенный для включения и отключения подчиненных сетей (лампочки либо их группировки). По своему строению он представляет собой обычное устройство с тем лишь отличием, что в едином корпусе находится не одна шина питания, а две и более. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания.

Двухклавишный выключатель позволяет установить в одном месте пункт управления несколькими комнатами либо управлять группами световых приборов. В первом случае, как это обычно бывает, устанавливают этот тип переключателей для санузла и кухни. Второй тип установки присущ гостиным комнатам.

Подключение

Подключение не займет у вас много времени, достаточно лишь разобрать все нюансы правильного соединения всех проводников. Итак, для начала нужно купить все необходимое. А именно: двуклавишное устройство, монтажная коробка (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок. Ниже представлена схема, с помощью которой можно подключить выключатель с двумя клавишами.

Схема подключения

Для того чтобы правильно произвести монтаж на две лампочки, необходимо следовать ниже перечисленным пунктам:

  1. Отключить питание электрической сети путем отключения автомата, отвечающего за разрыв цепи питания осветительных приборов. За неимением такового, достаточно отключить общий автомат, который производит отключение всей сети питания квартиры;
  2. Найти соединительную коробку, в которой расположены соединения (скрутки, если вы еще пользуетесь именно ими), затем проверить индикатором наличие электрического тока;
  3. Необходимо разорвать связь в проводниках фазы и нуля. Для этого правильным будет заранее узнать, какой относится к фазе, а какой к нулю. Эти сведения нам понадобятся в дальнейшем.
  4. Устанавливаем монтажную коробку на место постоянной дислокации выключателя света. Если же будет производиться установка наружного выключателя, то просто выбираем место на стенке, где вы его планируете установить;
  5. Прокладываем трехжильный кабель от распределительной коробки до выключателя света. Производится это закрытым способом, в кабель-канале, либо открытым, при котором проводник крепится к стене металлическими или пластиковыми клипсами;
  6. Разделываем концы провода, соблюдаем предельную осторожность и правильную постановку ножа, т.к. можно повредить изоляцию проводника не в том месте где это нужно, что в дальнейшем может привести либо к замыканию, либо последующим неприятным последствиям например, к возгоранию. Для того чтобы не произошло ни чего плохого, берем канцелярский нож и медленными, правильными, аккуратными движениями снимаем внешнюю изоляцию. Снимайте изоляцию ровно такой длины, сколько вам потребуется для соединения проводов в распределительной коробке и для подключения проводников к контактам переключателя;
  7. Зачищаем каждый из трех проводов и раскладываем по направлениям монтажа. Снятие изоляции с отдельно взятой жилы дело весьма простое, достаточно лишь обвести канцелярским ножом вокруг провода и снять изоляцию. Длина очищаемого участка определяется исходя из применения, для соединения проводников между собой при помощи клеммы – 7-9 мм, для подключения к выключателю – 5-7 мм.
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

Далее нам необходимо будет обратиться к схеме ниже, с помощью которой понятно, как правильно подключить проводники и при этом не создать проблем себе и возможно даже соседям по лестничной площадке.

Схема подключения выключателя на две лампочки

В связи с тем, что многие производители не всегда используют общепринятые цветовые схемы для обозначения проводников, на схеме мы будем именовать их номерными знаками. По правилам электротехники любое соединение проводников электрического тока должно производиться по правильной схеме – «от потребителя к источнику», этому мы и будем следовать.

Сначала необходимо соединить проводники и контакты выключателя. Для этого раскручиваем контактные болты в двойном переключателе, вставляем провода с номером 1 и 3 в зажимы выходных контактов. Провод с номером 2 подключаем к питающей шине.

Первый провод вам необходимо подсоединить к питающему проводу первой лампочки либо множество ламп. Для этого соединяем два проводника при помощи клеммы. Вставляем провода в клеммный зажим и затягиваем болтики, исключая возможность движения провода внутри клеммы.

Второй провод подключаем по схеме, которая использована для подключения первого проводника, с той лишь разницей, что подключается проводник, питающий вторую партию ламп.

Третью жилу из трехжильного кабеля подключаем к фазному проводу, предварительно обязательно необходимо проверить отсутствие напряжения. Стоит соблюдать предельную осторожность при подключении фазного проводника, все дело в том, что при соединении фазного проводника существует опасность непреднамеренного поражения электрическим током.

Нулевые проводники от двух ламп, групп ламп освещения, в распределительной коробке очищаются от лакового покрытия и скручиваются в единый пучок и соединяются с помощью клеммного зажима с проводником идущего от распределительного щитка.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выкл», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Представив следующую ситуацию можно в полной мере оценить опасность такого подключения. Перегоревшая лампа становится причиной необходимости достать из кладовки алюминиевую стремянку, которую придется ставить на бетонный влажный пол, вы вскарабкиваетесь на нее и производите замену сгоревшей лампы. На этом этапе и может произойти самое нехорошее. Так как в патроне имеется неразомкнутая фаза, существует большая вероятность прохождения электрического тока сквозь тело человека, за счет создаваемой цепи «патрон – человек – стремянка – бетонный пол ». Последствия могут быть от удара током от ожога до смертельного исхода.

Из этого стоит сделать вывод, что не стоит производить работы, которые напрямую или же косвенно связаны с опасностью для здоровья и жизни человека, полагаясь на удачу и повсеместное «русское авось пронесет». К работе такого типа необходимо походить основательно, прорабатывая каждую деталь, не упуская ни единого момента. Ведь малейшая оплошность или недопонимание правильного протекания процесса может стоить вам здоровья или даже жизни!

В заключении можно сказать, что не всякий сэкономленный рубль может вам помочь, поэтому если возникают сомнения, в силах ли вы произвести установку самостоятельно, то лучшим и правильным выходом будет обратиться за помощью к профессионалам, которые пусть и не бесплатно, но зато быстро, надежно установят вам все необходимое.

electricvdele.ru

Как самостоятельно подключить двойной выключатель?

Перед началом каких-либо работ, связанных с монтажом или подключением двухклавишного выключателя, необходимо ознакомиться с базовыми особенностями его устройства. Внешний вид устройства является стандартным и привычным для пользователей: 2 кнопки в пластиковой рамке.

Гораздо более сложным является внутреннее устройство механизма, оно описывается ниже:

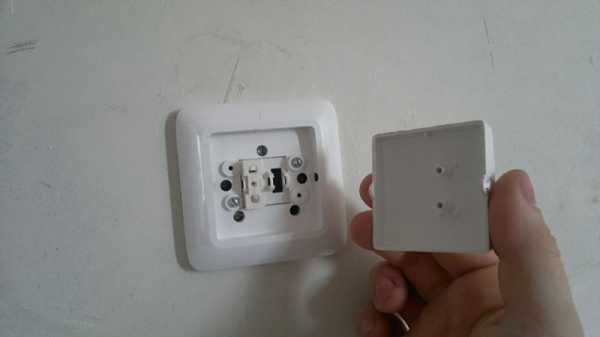

  1. Для наглядного изучения и понимания устройства двойного выключателя, рекомендуется устранить все пластиковые элементы. Кнопки можно убрать слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разбирать устройство. Для фиксации рамки используются винты, либо защелкивающиеся механизмы, поэтому снять ее также не составит особого труда.
  2. Первая клемма, на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они необходимы для осуществления процессов смыкания и размыкания клавиш устройства.
  3. Контакты обладают соединением с выходными клеммами, к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
  4. В устройство любого выключателя обязательно входят специальные механизмы, снабженные самостоятельно зажимающимися клеммами, они необходимы для подсоединения проводов.
  5. В некоторых современных моделях имеются винтовые зажимы, состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется при помощи закручиваемых винтов.

Как можно заметить, двойной выключатель имеет весьма схожее внутреннее устройство с классической одноклавишной разновидностью. Если выражаться проще, то по своей сути обсуждаемый механизм является двумя совмещенными одноклавишными устройствами.

Схема подключения и особенности

схема подключения

По причине большого сходства с одноклавишной разновидностью, схема подключения не имеет принципиальных различий.

Сам процесс будет выглядеть следующим образом:

  1. Первоначально, необходимо изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
  4. Необходимо соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После того, как все соединения завершены, можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым рядом различных нюансов, к основным особенностям относятся:

  1. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Он не только идеально подойдет под габариты устройства, но и предоставит широкий спектр различных видов монтажа. Подрозетники старого образца имеют диагональ 70 мм., поскольку старые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
  2. Подготовка проводов зависит не только от типа выключателя, но и от разновидности светильника. Этот процесс осуществляется в заводских условиях, поэтому если их расположение не устраивает, то придется производить демонтаж устройства для изменения данных параметров.
  3. Внутри установочного короба традиционно имеется 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
  4. Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2 одинарных устройств. В таком случае, потребуется подвести питание к каждой части механизма, это осуществляется при помощи перемычки, которую можно сделать самостоятельно из обыкновенного провода. С его помощью соединяются оба механизма.

Необходимые инструменты и материалы

Чтобы начать подключение выключателя, необходимо убедиться в наличии следующих инструментов и материалов:

  1. Набор отверток. Могут пригодиться инструменты как с крестовой, так и с прямой рабочей частью.
  2. Отвертка с индикатором фазы, которую при необходимости можно заменить мультиметром.
  3. Специальные кусачки, позволяющие перекусывать провода.
  4. Пассатижи.
  5. Рулон изоляционной ленты.
  6. Колодки, в которых проводники зажимаются при помощи болтов.
  7. Изолирующие зажимы любого типа.
  8. Нож с острым лезвием, который потребуется для очистки концов проводников перед подключением к клеммам или колодкам.

Пошаговая инструкция по установке

После того, как все провода были подсоединены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к финальной стадии – установке выключателя.

Для осуществления этого процесса необходимо следовать нижеуказанному алгоритму действий:

  1. Поместить подключенный механизм в специальную установочную коробку. Делать это нужно осторожно и аккуратно, все выпирающие провода требуется подогнуть возле корпуса.
  2. Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется при помощи крепежного механизма, являющегося частью установочного короба. Также, можно задействовать специальные зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.
  3. Если происходит установка модульной разновидности, то она размещается в специально предназначенном для этого суппорте. Его крепеж осуществляется при помощи закручивания болтов, после того как механизм будет вставлен в короб.
  4. К вставленному в поверхность стены механизму крепится пластиковая рамка, этот процесс обычно не вызывает сложностей, поскольку она всегда обладает специальными защелками или иными приспособлениями, обеспечивающими надежность осуществляемого крепежа.
  5. В рамку вставляются клавиши.
  6. После возобновления подачи электричества, систему можно протестировать. Если происходит включение или отключение света в помещении после нажатия клавиш, то все было сделано правильно.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

  1. Перед проведением каких-либо работ, в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.
  2. Отсутствие инструкций или условных обозначений на механизме может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.
  3. Тестирование проводников не получится провести, если на них не будет подано напряжение. Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

slarkenergy.ru

Схема подключения двухклавишного выключателя. Подключение двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

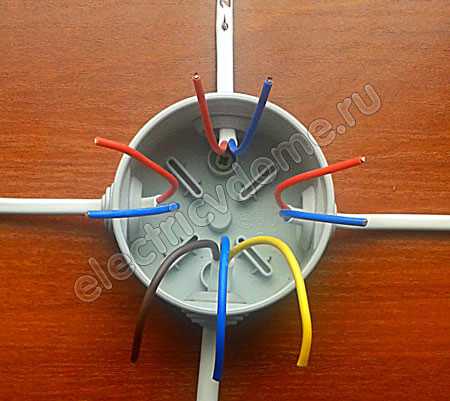

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

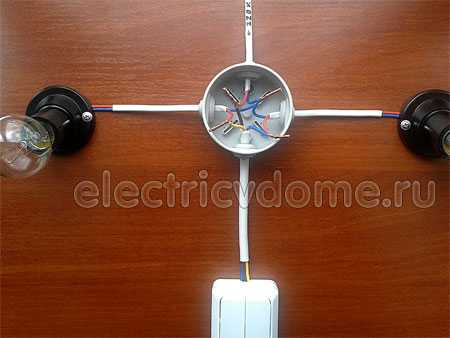

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт - коричневого цвета, а провода с двух выходов синего и желтого.

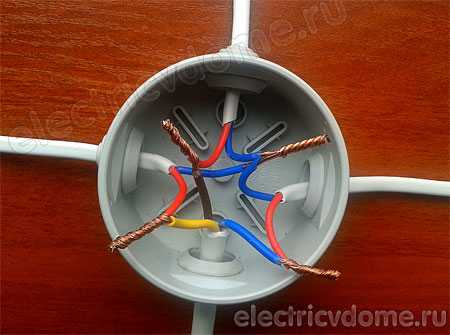

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Понравилась статья - сохрани на стену!

electricvdome.ru
