Оглавление статьи:

Буквально несколько лет назад в продаже были только теплые полы кабельного или водяного типа. За рубежом уже тогда уверенно использовали новую технологию – инфракрасный теплый пол отзывы о котором еще тогда были отличными. Теперь и в нашей стране можно использовать этот вид теплого пола для обогрева жилища.

Из чего сделан ИК пол?

Инфракрасный теплый пол базируется на технологии, при использовании которой электричеством нагреваются тонкие нагревательные элементы, расположенные в тончайшей пленке. Именно благодаря тончайшей структуре, инфракрасный пол отлично кладется под плитку, а отзывы о нем только самые лучшие. Сам нагреватель сделан из двух частей, а нагревательный элемент изготовлен из полосок токопроводящего материала, расположенных друг от друга на расстоянии в 16 мм, которые были сделаны при помощи технологии Carbon NanoTube.

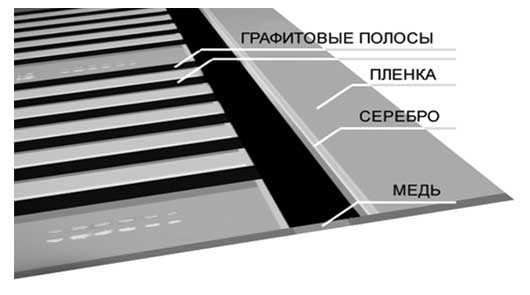

Электричество поступает в пленку по проводкам из серебра и меди, а пленка с каждой стороны загерметизирована и заламинирована полимером с противопожарными качествами. Также этот полимер обеспечивает пленке отличную влагостойкость. теплый пленочный пол соединяется с электрической сетью через отдельно стоящий терморегулятор.

Если пленка случайно будет повреждена, то не стоит бояться отсутствия отопления, ведь не будет работать только участок с повреждениями, в то время, как остальная нагревательная площадка будет функционировать нормально. Отзывы о том, что пленочный пол отлично работает и после повреждения – давно не новость. Но все же в случае повреждения не стоит откладывать, стоит обратиться к специалистам за консультацией.

В частном доме необходимо устанавливать инфракрасный теплый пол отзывы которого гласят, что он обеспечивает равномерный нагрев поверхности пола, и этим самым поддерживает одинаковую температуру во всех комнатах. Таким полом и является инфракрасный пленочный тип обогрева.

Принцип работы пленочного пола

Ик теплый пол, питаясь от сети в 220 В, потребляет от 30 до 55 Вт на м3 в час, при условии, что дом имеет хорошую теплоизоляцию, и имеет хорошие отзывы в плане комфортности воздуха в доме. Установив регулятор, мы получим постоянную комфортную температуру, которая будет регулировать электроникой. Технические характеристики этого типа теплого пола таковы, что при его работе в комнате не будет создаваться электромагнитное поле, создающее помехи.

Принцип работы состоит в том, что при включении ИК пола, нагревательная пленка излучает инфракрасные лучи длинного типа и отрицательно заряженные ионы (анионы). При такой системе работы инфракрасный пол отлично подойдет для укладки под ламинат, а отзывы владельцев такого пола только наилучшие.

Инфракрасный пленочный пол разделяется на два типа, в зависимости от особенностей конструкции:

• Пленочные – делаются в виде рулонов тонкой пленки, в которую вставлены полоски нагрева;
• Стержневые – такие полы делаются из цельных стержней карбона, которые соединяются между собой проводами.

Теплый воздух, исходящий от пола, позитивно влияет на организм человека, а его распространение можно сравнить с солнечными лучами. Чтобы пленка не доставляла соседям снизу неудобства в виде горячего потолка, еще на этапе монтажа под пленку кладется подкладка, отражающая тепло. Благодаря ИК лучам, энергия, которая исходит от излучателя, греет и предметы вокруг, а не только воздух.

Плюсы и минусы

Плюсы инфракрасных полов.

Инфракрасный теплый пол отзывы о котором гласят, что он быстро устанавливается благодаря ненадобности дополнительных работ,это правда. Такие системы можно монтировать на любой пол, не делая стяжку или других подготовительных действий. Терморегулятор, обязательно включающийся в систему, позволяет контролировать температуру в комнате.

Отличие систем отопления: слева – центральное отопление, справа – инфракрасный пол.

Пленочный пол нагревается практически мгновенно, а это дает возможность очень быстро нагреть комнату. В процессе нагрева влажность воздуха не изменяется, а несмотря на то, что теплый воздух поднимается к потолку, температура внизу комнаты выше чем вверху.
Инструкция по применению говорит, что инфракрасный тип излучения, которое исходит из пола, оказывает на человеческий организм целебный эффект, и даже помогает проводить профилактику некоторых болезней.

Минусы инфракрасных полов:

• Пленочные полы довольно легко повредить;
• Такая система дорого стоит;
• Если пленку эксплуатировать в неподходящих условиях, или же повредить в определенном месте, то она может загореться.

Основные показатели

При включении пленочных полов, в них начинают греться отдельные полосы, которые лежат между полиуретановым слоем, выполняющим роль изолятора.

Пленки бывают карбоновые или биметаллические, а на вид их не отличить. Теплые полы пленочного типа могут прослужить около 15 лет, а один м2 стоит от 500 до 1200 р.

Инфракрасный теплый пол отзывы которого имеют отличный характер, а именно карбонового типа, сделан из стержней, которые заливаются полиэтилентерефталатом, он и обеспечивает высокую прочность пленки, гарантийный срок такого пола составляет 20 лет, а стоимость м2 достигает 1500 р и больше. Инфракрасные пленочные полы выпускаются в рулонах, имеющих ширину 50 и 100 см. При установке карбонового теплого пола рекомендуют соединять стержни по параллельной схеме, чтобы в случае перегорания одного, помещение все равно будет продолжать нагреваться.

Процесс установки

Перед тем, как установить инфракрасный теплый пол отзывы о нем надо прочесть и выяснить, устроит ли нас такой обогрев. Далее необходимо тщательно распланировать последовательность работ. Первым дело на плане комнаты нужно отметить места, в которых располагается крупная мебель, а также полосу у стены в 200 мм – здесь теплого пола не будет. Далее надо измерить оставшееся свободным пространство, чтобы определить, сколько пленки нам понадобится.

Далее на пол кладется теплоотражающий экран, чтобы излучение уходило внутрь комнаты, а стыки экрана проклеиваются скотчем. Чтобы узнать что это такое, достаточно просто посмотреть на фольгу – типичный теплоотражающий экран.

Извините, ничего не найдено.

После этого укладывается сама инфракрасная пленка, причем делать это необходимо медными частями вниз, а при разрезании на части, надо руководствоваться специально нанесенной разметкой. Секции соединяются между собой проводами и клипсами, с одной стороны секций они прикрепляются, а с другой просто изолируются специальным материалом, входящим в комплект теплого пола. После соединения частей пленочных полов, необходимо установить и подключить терморегулятор. Эта часть должна питаться напрямую от электросчетчика. Обычно к терморегулятору прилагается схема его подключения, по которой и делается установка.

После терморегулятора приходит очередь термодатчика. Его надо разместить возле ближайшей секции пленки, прямо на графитовую секцию (между пленкой и отражающим экраном).

Важно: если на теплый пол кладется ковролин или линолеум, то систему необходимо закрыть листами ДВП. Обычно инфракрасный пленочный пол, смонтированный по всем вышеописанным правилам, имеет самые лучшие отзывы, из-за его безопасности, как для здоровья, так и для экологии.

Теперь необходимо проверить работу системы. Включаем теплый пол в сеть и проверяем напряжение, работу терморегулятора, датчиков и других нюансов системы. Если все работает как надо, то можно класть сверху напольное покрытие.

Как эксплуатировать?

Теплый пол, который имеет инфракрасный тип излучения и пленочный тип конструкции имеет хорошие отзывы и некоторые правила эксплуатации, зная и выполняя которые, можно обезопасить себя от проблем.

Для максимальной безопасности, необходимо правильно рассчитать систему отопления и ее требуемую мощность. В этом могут помочь специалисты, которые продают подобную технику в торговой точке. ИК полы должны быть профессионально смонтированы – если вы не уверены в том, что сможете сделать это своими руками, лучше доверьте это профессионалам, у которых есть наилучшие отзывы. Систему инфракрасного обогрева необходимо класть в заранее подготовленном помещении (просушенном и помытом). Пленку следует крепить очень аккуратно, чтобы случайно не повредить ее.

Подводя итоги, можно сказать, что инфракрасный теплый пол отзывы о котором отличаются от отзывов об отоплении, которое подразумевает сжигание топлива – лучше. Он не издает шума, пыли, не вибрирует и не дает испарений. В пользу безопасности этого вида теплых полов говорит и то, что инфракрасный пол имеет наилучшие отзывы от министерства здравоохранения, и рекомендован для установки в детских сада и медицинских учреждениях.

pol-inform.ru

Делаем инфракрасный теплый пол своими руками

Инфракрасный теплый пол приобретает с каждым днем все большую популярность в качестве не только дополнительной, но и основной отопительной системы для обогрева помещений.

Укладка инфракрасного теплого пола

Способствуют этому многочисленные его преимущества, среди которых можно особенно выделить такие, как экологичность, простота монтажа и эксплуатации, экономичность. Такой пол не пересушивает воздух, что заметно отличает его от прочих аналогов.

Кроме того, при укладке такой пол не «съедает» высоту в помещении, что так важно для квартир в многоэтажных домах. Не создает он и нагрузок на перекрытия.

Инфракрасный пол – это очень легкая и гибкая система, которая состоит из термопленки и контактов, укладываемая на основание пола. Тепловые волны начинают поступать в помещение при нагреве специального материала, имеется возможность регулирования температуры в комнате.

Из преимуществ можно выделить и то, что на поверхность такой неординарной системы можно укладывать различное напольное покрытие, практически не проводя дополнительной подготовки поверхности. Часто это просто листы фанеры, на которые можно монтировать линолеум, ламинат, ковролин.

Характеристики такого варианта

Система такого обогрева – это полимерная сверхтонкая пленка с толщиной в одну пятую миллиметра, которая по всей своей поверхности излучает инфракрасные лучи с длиной волны, достигающей показателей в 5-20 мкм.

Укладка ламината на теплый пол

В качестве нагревательных элементов выступают графитовые черные полосы, которые получают питание от проводников из сплава меди и серебра. При поступлении электрического тока такие полы начинают излучать инфракрасные волны или другими словами тепло солнечного света.

Характеристиками такой системы являются:

• источник питания – от обычной электросети;
• размеры полотна – толщина – 0,4 миллиметра, ширина пленки – 0,5-0,8 погонного метра;
• мощность рабочая – 140-150 Ватт на квадратный метр полотна;
• нагревательные элементы – графитовые полосы в специальной прозрачной оболочке;
• рабочая температура поверхности пленки – до 55 градусов;
• температура плавления – от 210 градусов.

Вернуться к оглавлению

Готовим материалы и инструменты

Итак, для укладки вы выбрали эту систему. Перед тем как начать подготовку основания, рекомендуется сразу подготовить все материалы и инструменты, в которые потребуются во время работы.

Укладка теплого пола

Для укладки понадобятся:

• термопленка системы теплый пол,
• специальные контактные зажимы из сплава меди и серебра,
• соединительные клипсы, термоизоляционный материал (ни в коем случае нельзя использовать в этом качестве алюминиевую фольгу),
• электрические провода в необходимом количестве,
• винил-мастичная (битумная) изоляция,
• термодатчики и терморегулятор,
• обычный строительный скотч для креплений краев пленки.

Также дополнительно потребуются:

• Армирующая сетка, в том случае, когда будет укладываться керамическая плитка.
• ДСП, ДВП, фанера для укладки линолеума, ковролина и прочего мягкого напольного покрытия. Толщина листа должна составлять от пяти миллиметров.

При работах понадобятся также такие инструменты: ножницы, плоскогубцы, кусачки, отвертка, монтажный нож, обжим для проводов.

Вернуться к оглавлению

Как подготовить пол к работе?

Систему инфракрасного пола монтируют только на ровном, идеально чистом и сухом основании. В том случае, когда имеется напольное покрытие, его необходимо полностью убрать и подготовить пол для работы.

Уложенная термопленка

Самой большее значение, которое допустимо для отклонения от горизонтальности, составляет три миллиметра. Если же такой показатель гораздо выше, следует провести работы по выравниванию пола: отциклевать его (для деревянных полов), отшлифовать либо использовать выравнивающие смеси (для бетонного основания).

После всех работ тщательно убирается строительный мусор, пыль, пятна, поверхность пола обеспыливают промышленным пылесосом.

Теперь можно уложить гидроизоляционный слой, которым является специальная полиэтиленовая пленка либо мембрана с толщиной от 50 мкм.

Такой слой укладывается на основание, распрямляется. Края крепят при помощи скотча. Не стоит допускать, чтобы в пленке были дыры и прочие дефекты.

Вернуться к оглавлению

Теплоизоляция и разметка

Инфракрасный теплый пол требует наличия и специального теплоизолирующего слоя или подложки, которая покрывается полипропиленовой либо лавсановой металлизированной пленкой. В том случае, если напольным покрытием будет линолеум или ковролин, то необходимо применять теплоизолятор с мягкой прослойкой с целью амортизации.

При укладке сверху керамической плитки и ламината рекомендуется использовать теплоизоляционные материалы с твердыми прослойками, например, техническую пробку, которая имеет толщину от двух миллиметров.

Такой слой укладывается по всему помещению, стыки между отдельными элементами следует скрепить при помощи строительного скотча.

Перед тем как начинать монтаж термопленки и подключать контакты, необходимо выполнить разметку поверхности пола, в точности соблюдая предлагаемые рекомендации. Также сразу же надо четко определить место, где будут помещаться термодатчик для пола и терморегулятор.

Подключение контактных зажимов

1. Термопленка должна укладываться на свободную поверхность, которая не будет занята мебелью и бытовой техникой, так как они способны повредить контакты. То есть сначала следует точно определить, где будет стоять мебель, размешаться плита, холодильник и прочее.
2. Для того чтобы обеспечить эффективный нагрев помещения, следует перекрыть около 75-80 процентов площади пола. Если же инфракрасный пол является дополнительной, а не основной системой, то вполне достаточно сорока процентов.
3. Расчеты по установке осуществляют, исходя из потребляемой пиковой мощности, на момент подключения она обычно составляет 210 Вт на квадратный метр.
4. Все нагревательные секции надо разделить линиями, чтобы можно было точно разрезать пленку, не повредив отдельных элементов. Рекомендуется такие линии размещать в длину – до 17,4 сантиметра, в ширину – до 50-80 сантиметров.
5. Если применяют стержневые полы, то разрезать их можно, только исходя из прилагаемой производителем инструкции.

Вернуться к оглавлению

Монтаж своими руками

Инфракрасный пленочный пол

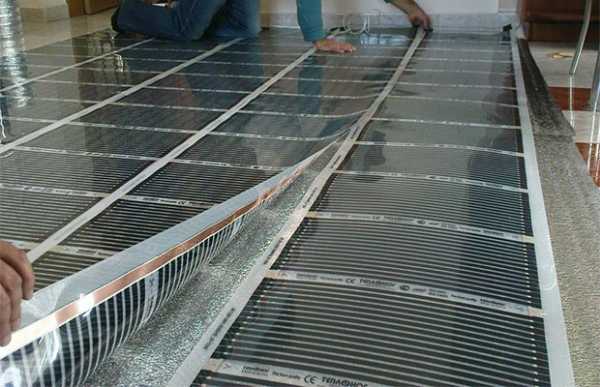

Начинаем монтаж системы. На поверхность основания укладываем термопленку, при этом желательно использовать как можно меньше подключений, то есть применять цельные полосы, которые лучше укладывать по длине помещения.

Монтаж пленки осуществляется медной токонесущей полосой только вниз, между отдельными полосами расстояние должно составлять от пяти сантиметров. Исключение возможно только в том случае, когда в качестве напольного покрытия будет применяться ламинат либо линолеум.

Пленка крепиться к теплоизоляции при помощи строительного скотча, что обеспечивает ее неподвижность и надежность. Линии отреза в областях прохождения токонесущих медных проводников необходимо изолировать при помощи специальной битумной смеси, которая одновременно с этим выполняет и роль надежной защиты от излишков влаги.

После этого можно монтировать контактные зажимы, половина из которых будет находиться внутри термопленки, в другая – снаружи, на токонесущих полосах. Закрепляются они при помощи обычных плоскогубцев.

Вернуться к оглавлению

Подключение системы

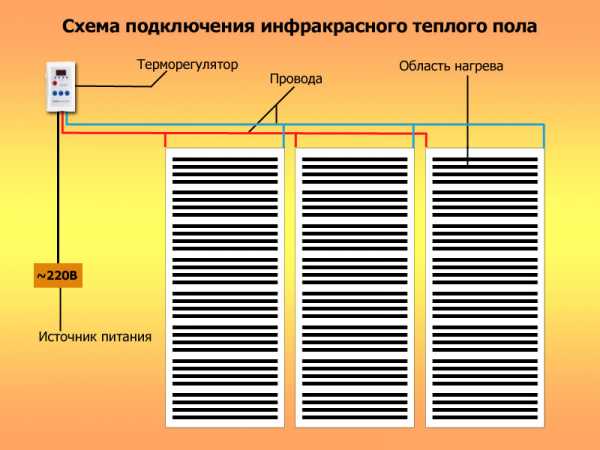

После монтажа системы, его необходимо правильно подключить и проверить работу отопления.

Если общая мощность при этом больше, чем 22 киловатта, то необходимо обеспечить проведение специальной отдельной проводки к терморегулятору. Кроме того, мебель, напольное покрытие и прочие элементы не должны мешать монтажу проводки, способствовать повреждению кабеля.

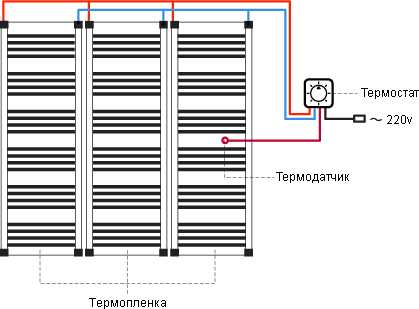

При подключении датчик температуры системы устанавливают под пленкой около терморегулятора.

Прикрепить его можно при помощи скотча. После этого все контактные зажимы устанавливаются на термопленку, питающие провода подключаются, их концы и места подключений следует изолировать при помощи специального битумного изолятора.

Теперь необходимо выполнить ряд таких обязательных проверок, как:

• правильность монтажа проводов;
• нагрев каждой отдельной графитовой полосы;
• состояние изоляции по линиям отреза.

Вернуться к оглавлению

Укладка напольного покрытия

Перед укладкой выбранного напольного покрытия на систему, следует предварительно проверить ее на работоспособность. Также надо учесть, что некоторые типы покрытий требуют проведения подготовительных работ.

В качестве напольных покрытий подходят керамическая плитка, линолеум, ковролин. Перед тем как настелить мягкие материалы, на пол следует укрепить листы фанеры либо ДВП с толщиной от пяти миллиметров.

Если будет монтироваться плитка, то предварительно следует установить армирующую сетку с ячейками в два миллиметра диаметром либо стекловолоконную специальную сетку, ячейки которой имеют размеры от 5 до 20 миллиметров.

Такую сетку прикрепляют к основанию при помощи дюбелей, на поверхность после этого можно наносить цементную стяжку. Вот и все основные работы, с которыми может справиться начинающий мастер.

polexpert.ru

монтаж, подключение и установка своими руками

Водяной пол с подогревом можно обустроить далеко не в каждой комнате. Тут нужен доступ к напорной и обратной ветви разводки и очень мощное перекрытие, способное выдержать вес стяжки. Электрический теплый пол этим недостатком не обладает – его можно уложить, где угодно. Ведь розетки есть в каждой комнате, а легкие электрические нагреватели можно укладывать под чистовую отделку. Поэтому в данной статье мы рассмотрим процесс обустройства простейшего пола с электроподогревом, создаваемого на основе тонкой и легкой инфракрасной пленки.

1

Обогреватели для пола – выбираем самый простой вариант

Электрические полы с подогревом собирают на основе специальных нагревателей, трансформирующих электроэнергию в тепло. Причем для сборки такой системы отопления в наши дни используют всего три разновидности обогревателей:

• Кабельный вариант – провод, настилаемый на теплоизолированную и непроницаемую для электричества подложку. Главный минус данного варианта – сложность равномерного распределения кабеля. Его нужно уложить с четко заданным шагом, иначе пострадает мощность системы обогрева.
• Мат на основе того же кабеля, распределенного по армирующей сетке. Электрический мат настилают на такую же подложку, что и кабель, а потом заливают тонкой стяжкой. Распределять провод по поверхности основы для пола в этом случае не нужно – он «пришит» к армирующей сетке с нужным шагом. Монтажник просто раскатывает рулонный мат по перекрытию и заливает его стяжкой.
• Пленочный вариант – фактически тот же мат, у которого вместо армирующей сетки используется тонкая полимерная пленка, а вместо кабеля – напыление на основе карбоновой пасты. После подключения к электричеству эта паста начинает излучать инфракрасные (тепловые) волны. Причем инфракрасная пленка работает ничуть не хуже кабеля, а ее монтаж не требует обязательной заливки стяжки, обустраиваемой поверх нагревательного элемента.

Провод для кабельного теплого пола нужно укладывать с четко заданным шагом

В итоге, с точки зрения простоты монтажа, наиболее предпочтительным вариантом нагревательного элемента является именно пленочный образец, генерирующий инфракрасное излучение. Но на этом его преимущества не заканчиваются.

2

Дополнительные преимущества инфракрасной пленки

Во-первых, это рулонная структура нагревателя, упрощающая его монтаж. Укладка для инфракрасного теплого пола сводится к раскатыванию и обрезке полосы нужной длины. А ширину добирают за счет количества таких полос. Здесь даже не нужно продумывать шаг размещения нагревательных элементов – это сделали инженеры компании, выпускающей пленочные нагреватели.

Рулонная структура пленочного пола облегчает монтаж

Во-вторых, это высокая энергетическая эффективность инфракрасного излучателя. Тёплые полы на основе электрических нагревательных элементов – это недешевое удовольствие. На обогрев 10 квадратных метров необходимо потратить до 360 кВт в месяц (при условии отсутствия других теплогенерирующих элементов в помещении). А инфракрасные нагреватели позволяют снизить этот показатель как минимум на четверть за счет адресной отдачи тепла. Ведь инфракрасные волны греют предметы, попавшие в зону излучения, а не воздух.

В-третьих, это совместимость с любыми отделочными материалами. На инфракрасный теплый пол можно уложить ковролин, кафель, ламинат и паркет. Такой излучатель монтируют даже под натяжной потолок или под декоративные настенные панели (в случае верхнего или вертикального монтажа).

Инфракрасный теплый пол совместим с любыми отделочными материалами

В-четвертых, это высокая отказоустойчивость конструкции. Если перебить кабель или трубопровод, то электрический пол потребует серьезного ремонта. Если передавить или порвать одну или больше карбоновых полосок на пленке – инфракрасный пол будет генерировать тепловое излучения, работая с чуть меньшей отдачей. То есть обогрев помещения после этого не прекратится. Все вышеперечисленные преимущества инфракрасных полов обеспечиваются нюансами конструкции пленочного инфракрасного нагревательного элемента и самого отапливаемого пола.

3

Как устроен теплый пол – послойный анализ

Для успешного подключения инфракрасного пола мастеру должна быть знакома конструкция подобной системы нагрева. Причем в ней нет ничего сложного. Послойно теплый пол устроен следующим образом:

• Твердое основание – плита перекрытия или стяжка.
• Слой материала, отражающего тепло. Обычно в качестве теплоотражателя используется рулонный Пенофол или Изолон.
• Слой теплогенерирующего материала – пленки с карбоновым напылением. Причем в этом же слое должен располагаться и термодатчик, отслеживающий температуру нагревательного элемента, поскольку подключение к розетке инфракрасного теплого пола без датчика категорически не приветствуется и производителями, и проектировщиками подобных систем отопления. И первые, и вторые утверждают, что без терморегулятора такой нагреватель не протянет дольше одного сезона и перегорит к концу первого года эксплуатации.
• Прослойка для влагозащиты. Обычно в этой роли выступает полиэтиленовая пленка, отсекающая воду от изолированных соединений контактов пола и токопроводящей линии. Ведь даже надежная изоляция может получить пробой, и тогда единственным препятствием на пути влаги станет полиэтиленовая пленка.
• Отделочный материал – в этой роли можно использовать ламинат, ковролин или паркет. Но если в роли отделочного материала будет использован кафель, то установку инфракрасных теплых полов завершают монтажом 2- или 3-сантиметровой бетонной стяжки, накладываемой поверх полиэтиленовой пленки. Кафель клеится на высохшую стяжку, а сам пол в этом случае можно включать только спустя месяц после заливки.

Послойное устройство самой нагревательной пленки выглядит еще проще: пленочная основа, карбоновое напыление в виде полосок, две шины по краям карбоновых полосок – медная и серебряная, ламинирующий слой. Теперь, когда вам знакома конструкция и пола, и генерирующей тепло пленки, мы можем разбираться с тем, как обустроить такую систему и подключить ее к бытовой электросети, пользуясь исключительно своими руками.

4

Установка пленки – подробный мастер-класс

Монтаж для инфракрасного пола начинается с подготовки плиты перекрытия. Ее придется очистить от пыли, выровнять (перепады более 3 миллиметров не допускаются категорически) и застелить теплоизолирующей подложкой. Причем в качестве теплоизолятора лучше выбрать материал с нулевой влагопроницаемостью. Далее беремся за размещение полос нагревателя. При этом нужно иметь в виду, что типовая схема подключения для инфракрасного теплого пола предполагает, что излучающая пленка покроет не менее 70 % площади помещения в том случае, если она будет единственным нагревателем, и не менее 40 %, если ее будут использовать в качестве вспомогательного обогревателя.

Нагреватель размещается полосами на теплоизолирующую подложку

При раскатке пленки принимайте во внимание еще одно требование – расстояние от края нагревателя до стены не должно быть меньше 1-2 сантиметров. Кроме того, категорически не рекомендуем размещать пленку под предметами меблировки или оборудованием. Иначе вы потратите впустую и дорогой материал, и электроэнергию, которая будет разогревать дно шкафа или стола. Поэтому раскатку начинаем с очерчивания маркером месторасположения предметов меблировки и крупной техники.

После этого от рулона отрезаем полосы пленки, разделяя по пустому промежутку между линиями карбонового напыления. Причем полосы можно настилать как вдоль, так и поперек. Но максимальная длина полосы не должна быть более 8 метров, а сторона с медной шиной должна располагаться по направлению к стене с розеткой или отводом для подключения. Следующий шаг – изоляция разрезов битумной мастикой и фиксация полос с помощью скотча. Но до этого под одну из полос необходимо уложить термодатчик. В идеале он должен попасть в специальное углубление, обустроенное в плите перекрытия заранее. Кроме того, подключенному термодатчику нужен провод, для которого необходима узкая штроба.

После завершения укладки пленки и датчиков вы можете взяться за подключение обогревателя к сети. Для этого нужно провести под плинтусом кабели и вывести их к шинам пленки. Далее вы надрезаете ламинирующий слой и обнажаете медную шину, отклеив ее от серебряной. Следующий шаг – подключение провода к шине. Для этого используется специальный обжимной контакт. В конце вы подключаете противоположный конец провода к распределительной коробке терморегулятора. Сюда же подсоединяем и провод от термодатчика. В финале терморегулятор подключаем к бытовой сети с помощью отдельного УЗО.

После тестирования системы обогрева (для этого ее включают на несколько минут и проверяют теплоотдачу руками) ее можно накрыть гидроизолирующей пленкой или полиэтиленом и начать укладку отделочного слоя. Вот и все. Теперь вы сможете выполнить монтаж любого инфракрасного теплого пола, сэкономив на оплате труда наемных специалистов.

obustroen.ru

Пленочный инфракрасный теплый пол своими руками. Технология, монтаж

До недавнего времени применялось два вида напольного отопления – водяные «теплые» полы и системы с использованием электрического кабеля. Сегодня все большую популярность приобретают технологии, основанные на применении пленки. Такие системы называются ИТП (инфракрасный теплый пол) и получают все большее распространение.

Отличием инфракрасных полов от кабельного или водяного в том, что для обогрева используется инфракрасное излучение длиной 5-20 мкм. Основой излучения служит карбоновая паста, герметично запаянная в полиэстеровую пленку. Напряжение в 220В подается по медно-серебряным проводникам, толщина излучателя составляет 0,4мм. Серебряное напыление на токоведущих контактах предотвращает подгорания в местах стыков. Подключение инфракрасного теплого пола к электрическим сетям выполняется через терморегулятор.

Этот тип отопительных систем радикально отличается тем, что обогревается не воздух, циркулирующий в помещении, а окружающие предметы. За счет высокой теплопроводности карбона, потребление электроэнергии в этих системах значительно ниже, чем при других способах отопления. Глаз человека не видит инфракрасного излучения, но тело ощущает тепло. Излучение, аналогичное солнечному свету, проходит через напольное покрытие и нагревает окружающие стены и мебель. Преимуществом инфракрасных теплых полов является то, что они могут устанавливаться под любые финишные покрытия, в том числе натяжные потолки.

Преимущества инфракрасных полов

Для монтажа отопительной системы не требуется бетонная стяжка или затягивание клеевыми растворами. Инфракрасные теплые полы отличаются экологичностью и максимальной безопасностью для здоровья человека. В отличие от водяных полов, они не связаны с горячим водоснабжением и нагревательными котлами. Надежность инфракрасных отопительных систем обеспечена параллельным соединением нагревательных модулей. При повреждении одного из участков карбоновой полосы, остальные продолжают функционировать. Плотное расположение полос обеспечивает максимальную эффективность конструкции.

Для различных условий эксплуатации используют пленочные полы мощностью 220 и 150 Вт/кв.м. По сравнению с конвекционным типом отопления (когда тепло переносится потоками воздуха), инфракрасная система гораздо эффективнее, так как тепловая энергия поглощается окружающими предметами. Уменьшение теплопотерь в этом случае обеспечивает энергосбережение. С помощью пленки можно обогреть часть помещения, например рабочее место, ковер, на котором играют дети, потолок в гостиной. В этом случае понадобится только необходимое количество расходных материалов.

ИТП могут быть смонтированы на вертикальных, горизонтальных и наклонных поверхностях в короткие сроки «сухим» способом. Эти отопительные системы имеют долгий срок службы и высокую степень надежности. Инфракрасные теплые полы легко демонтируются, например, при переезде. Их легко уложить заново. Это свойство имеет ценность и при проведении ремонта с перепланировкой. Инфракрасную отопительную систему можно монтировать на балконах и лоджиях. Такой способ обогрева является наиболее оптимальным, так как выводить центральное отопление на балконы запрещено строительными нормами.

Технические характеристики инфракрасных полов

• напряжение электросети 220-230 Вольт, 50 Герц;
• потребляемая мощность в зависимости от типа инфракрасной пленки: 150, 220 или 400 Вт/кв.м;
• температура рабочих поверхностей: до 45°С при 150Вт мощности, до 60°С при 220Вт, до 80°С при 400Вт;
• длинные инфракрасные лучи 90.4%;
• длина излучения 7-20 мкм;
• температура плавления термопленки 264°С;
• практически отсутствует электромагнитное поле.

Технология укладки инфракрасного пола

Перед началом работ необходимо удалить весь мусор, оставшийся после предыдущих этапов строительных работ, а затем обеспылить основание. Эту операцию проводят с помощью промышленного или бытового пылесоса. С помощью уровня необходимо проверить горизонтальность поверхности. При укладке инфракрасного пленочного пола максимально допустимое отклонение не должно превышать 3 мм. При необходимости проводят циклевание деревянного пола, а бетонное основание шлифуют для того, чтобы получить необходимый уровень горизонта.

На предварительно подготовленную и очищенную поверхность укладывают слой гидроизоляционного и теплоизоляционного материала. Если финишное покрытие планируется выполнить из ковролина или линолеума, то подойдут любые материалы с толщиной 3-5мм. Ленты полипропиленовой или лавсановой теплоизоляционной пленки укладывают металлизированной частью вверх. В местах стыков листы необходимо зафиксировать скотчем. При укладке поверх инфракрасного пола керамической плитки рекомендуют воспользоваться в качестве теплоизоляции технической пробкой с толщиной слоя 2мм.

Перед началом монтажа следует определиться, где будет располагаться терморегулятор. Заранее составляется схема раскладки для правильного расположения пленки на полу. Следует учитывать, что инфракрасные теплые полы монтируются только на открытых участках помещения, там, где не установлена мебель.

Пленку разрезают на полосы по специально размеченным линиям, а затем ее раскладывают на полу в соответствии со схемой. Материал укладывается контактами к стене, на которой будет расположен терморегулятор и медной стороной вниз. На краях медной полосы устанавливают контактные зажимы и подключают контактные провода. Все места разрезов пленки и подключений проводов к зажимам необходимо изолировать.

Затем с нижней стороны инфракрасной пленки подключается датчик температуры, который также изолируется. После окончательной укладки теплого пола и подключения всех контактов и проводов, устанавливается терморегулятор и производится подключение к электросети. Перед укладкой финишного покрытия пленочный инфракрасный пол должен быть обязательно протестирован. При нормальном функционировании не должно быть искрения, нагревания в местах соединения контактов, поверхность пленки должна быть нагрета равномерно. Для дополнительной защиты поверх теплого пола укладывают полиэтиленовую пленку, а затем уже финишное напольное покрытие. Инструменты для монтажа инфракрасных теплых полов требуются самые простые – ножницы, отвертка, инструмент для обжима проводов, плоскогубцы и кусачки.

Техника безопасности при укладке и эксплуатации теплых полов

Следует помнить, что отопительная система должна монтироваться только на сухом и чистом основании. Инфракрасную пленку не укладывают под стационарной мебелью, такой как шкафы, комоды и т.п. Если планируется, что инфракрасные теплые полы будут основным источником обогрева, то площадь пленки должна составлять не менее 70% всей площади помещения. В случае использования ИТП в качестве дополнительного отопления, то пленку размещают на 40% площади пола.

Пленку располагают на расстоянии не более 40 см и не менее 10 см от стен, укладка нагревательных элементов внахлест недопустима. Для установки терморегулятора оптимальным считается расстояние 10-15 см от уровня пола. Расчет мощности инфракрасного пола следует выполнять с учетом пиковой потребляемой мощности в момент включения в электросеть, она составляет не менее 210 Вт на квадратный метр. Именно на эту величину ориентируются при расчете мощности потребления.

При монтаже пленочных полов необходимо принять во внимание, что чем больше длина полос нагревательных элементов, тем меньше потребуется контактов для подключения. Однако длина полос инфракрасных нагревательных элементов не должна превышать 8 метров. Для безопасной эксплуатации теплого пола расстояние между полосами термопленки должно быть не менее 0,5 см. При установке контактных зажимов одна их часть располагается внутри пленки, а вторая снаружи, на токонесущей поверхности. После установки зажима его фиксируют плоскогубцами или специальными обжимными инструментами. Некоторые производители теплых полов, например Caleo, не допускают применения контактных зажимов других производителей в целях обеспечения безопасной эксплуатации отопительных систем.

Места разрезов контактных шин необходимо изолировать только с помощью специальной битумной изоляции, которая входит в комплект теплых полов. Терморегулятор надежнее подключать стационарно, но он может быть установлен и при помощи электрической розетки как обычный электроприбор. При монтаже нужно стараться, чтобы основная часть проводов, которые соединяют терморегулятор и инфракрасной пленкой, проходила под плинтусом. Производить монтажные работы не рекомендуется при повышенной влажности, отрицательных температурах. Пленку нельзя сгибать под углом больше 90 градусов. Для крепления недопустимо использовать гвозди и шурупы. Каждый отрезок термопленки должен иметь потребление не более 10 А. Инфракрасные полы не рекомендуется укладывать рядом с другими отопительными приборами – печами, каминами и т.п.

Финишные напольные покрытия

При монтаже теплого инфракрасного пола под линолеум или ковролин, поверх нагревательных элементов укладывают ДВП или листы фанеры толщиной не менее 5 мм. Разметка крепежа должна быть произведена заранее, чтобы не повредить инфракрасную пленку. Можно в этом случае также использовать слой вспененного полиэтилена. Разметка и раскрой полотен линолеума и ковролина необходимо произвести заранее, так разрезы на пленке недопустимы.

Если планируется чистовое покрытие выполнить из керамической плитки, то поверх термопленки устанавливается армирующая сетка. Конструкцию фиксируют с помощью дюбелей, которые забивают в промежутки между полосами нагревательных элементов. При необходимости, поверх армирующей сетки можно уложить слой бетонной стяжки. В некоторых случаях при укладке керамической плитки по периметру помещения поверх пленки укладывают слой теплоизоляционного материла, который служит термокомпенсатором. Все работы по укладке финишных покрытий следует выполнять с особой тщательностью, так как практически все неисправности отопительной системы связаны с небрежным монтажом пленки и напольного покрытия.

Основные производители и цены инфракрасных полов

На сегодняшний день наибольшей популярностью пользуются комплекты теплых полов компании Caleo, но существует множество других производителей. Доля Caleo на рынке инфракрасных теплых полов в России превышает 60% от общих продаж. Для подтверждения безопасности продукции, на заводе Caleo установлен аквариум с рыбками, в котором прямо в воде уже несколько лет установлен пленочный инфракрасный нагреватель. Такая наглядная демонстрация подтверждает полную безопасность инфракрасного отопления.

Цена на инфракрасное отопление равна примерно 25 у.е. за квадратный метр. Серьезные производители дают техническую гарантию на свою продукцию сроком 15 лет, однако пленочная отопительная система при правильной эксплуатации может прослужить гораздо дольше.

При выборе комплекта теплых инфракрасных полов необходимо обратить внимание на наличие сертификатов, подтверждающих пожаро- и электробезопасность продукции. Все нагревательные элементы должны быть надежно смонтированы между двух слоев прозрачной полиэстеровой пленки, обработанной электрическим разрядом. Материалы качественной термопленки огнеустойчивы и качественно изолированы. Инфракрасные теплые полы, в отличие от отопительных систем, работающих за счет сжигания топлива, не дают вибрации, шума, пыли и вредных испарений.

Лучистая энергия, аналогичная солнечному теплу, благотворно влияет на организм человека. Термопленка не воспламеняется, не происходит выделения угарного газа и ядовитых паров. Серебряный проводник в системах инфракрасных полов надежно защищает карбон от меди. Гарантией эффективности и безопасности такого типа отопления является то, что инфракрасные полы рекомендованы для использования в детских и медицинских учреждениях.
