размеры и ГОСТ железобетонных блоков

Самый распространенный и простой вид обустройства фундамента под дом – использование бетонных блоков. Фундаментные блоки не требуют опалубки, а прочность обуславливается заводским способом изготовления, посредством применения процессов вибрирования и пропаривания бетонной смеси. Кроме строительства оснований, блоки ФБС используют для обустройства пандусов, стенок подпорного характера, заборов, эстакад и платформ. Единым регламентным документом является ГОСТ 13579, допускающий применение в производстве изделий силикатные смеси легкого типа плотностью не менее 1800кг/1м3.

ФБС в строительстве

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные. Материал показан для применения в строительстве частного малоэтажного типа и застройке объектов различных малых форм, позволяет снизить стоимость проектов и значительно повысить оперативность проведения строительных процессов.

Важно! При создании фундамента на слабом грунте, для перераспределения нагрузки, блоки ФБС необходимо опирать на «подушки», представляющие собой вид плит призматического типа.

Преимуществами использования продукции можно назвать следующие факторы:

1. Снижение временных потерь для обустройства фундамента. Благодаря тому, что продукция не требует выдержки, как, например, основания ленточного типа, стеновые панели строения можно возводить практически сразу после выкладки фундамента.

Совет! Лучше всего заниматься обустройством основания из ФБС в теплое время года, выбрав период без дождей.

2. Наличие специальных присадок в фундаментных блоках ФБС обеспечивает высокую морозостойкость и неподверженность агрессивной среде. Благодаря этому показателю, продукция стойко переносит большие перепады температурных режимов в течение суток.
3. Модальное разнообразие. Широкий ряд типовидов позволяет подобрать размеры блоков ФБС по требованиям каждого застройщика, а качество гарантируется заводским образом изготовления железобетонных конструкций.

Важно! Изготовить самостоятельно блоки для фундамента нельзя. Отсутствие оборудования для вибропрессования приведет к нарушению технологического процесса и изделие не выдержит положенных нагрузок.

4. Стандартизированные ГОСТ размеры помогают точно просчитать количество продукции, необходимое для обустройства несущей основы.
5. При соблюдении условий монтажа, эксплуатации, блочный фундамент прослужит не менее 70-90 лет.

Совет! Несмотря на огромный ассортиментный и размерный ряд, фундаментные блоки ФБС имеют немалый вес, поэтому для подъема продукции и монтажа на место, потребуется техника.

Разновидности блочной продукции

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента, обозначаемый аббревиатурой ФБС. Кубический продукт используется как для создания несущей основы, так и для обустройства наружных, внутренних, несущих стеновых панелей. Регламент ГОСТ стандартизирует размеры всего модельного ряда:

• Железобетонные кубы при показателе длины 2380 мм могут быть 300-600 мм толщины (шаг изменений 100 мм), высота 580 мм.
• Железобетонные бруски длины 1180 мм могут иметь толщину: 400, 500, 600 мм, высоту 580 и 280 мм.
• Доборные блоки ЖБИ (укороченные) при длине 880 мм могут быть толщиной 300-600 мм, высоты 580 мм.

Весовая градация в зависимости от размерных градаций составляет 380-1960 кг, плотность 2400кг/м3.

Рекомендуем к прочтению:

И немного о других изделиях, которые имеют некоторую сходность с продукцией ФБС:

1. ФБВ – это штучные изделия, выпускаемые малыми партиями. Отличие в том, что кубы оснащены продольным вырезом, особенно удобным для прокладки инженерных коммуникаций. Как правило, изделие имеет длину 88 см, ширину 40-60 см, высоту 58 см.

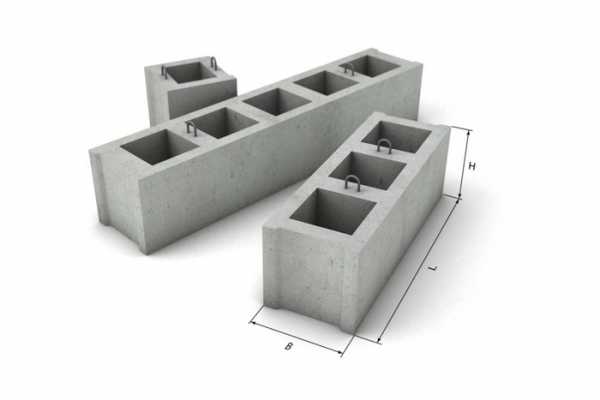

2. ФБП – продукция облегченного типа, имеющая квадратные пустоты. Имея параметры длины 238 см, ширины 40-60 см, высоты 58 см, бруски идеально подходят для обустройства стен и перегородок внутреннего типа в подвальных помещениях, а также применяются для строительства оснований под тяжелые установки промышленного свойства.

Маркировка ФБС

Все блоки фбс изготавливаются в соответствии с ГОСТ и имеют свою маркировку

В соответствии с ГОСТ, обозначение параметров продукции округляется до 1 дм. Так:

1. Сплошной блок с размерами стандартного характера обозначается ФБС 24.4.6 т (тяжелые бетоны). Минимальный вес 260 кг, максимальный 2 тонны (при плотности 2300 кг/м3).
2. Если фундаментный блок изготовлен из легкого бетона, ставится маркировка «Л» или «П» (при использовании пористого наполнителя – керамзита). Минимальный вес такой конструкции будет 230 кг, максимальный 1470 кг при плотности 1800 кг/м3.
3. Наличие буквы «С» после цифры, обозначает использование силикатного бетона в качестве одного из компонентов сырья. Масса минимум составит 163 кг, максимум 250 кг. При этом показатели длины 238 см, ширины 60 см. Плотность 2000 кг/м3.

Важно! Железобетонные кубы заводского изготовления всегда имеют пару проушин, изготовленных из стального проволочного прутка диаметром не менее 12 мм. Петли предназначены для облегчения монтажных работ.

Характеристики продукции

Фундаментные блоки выбираются по назначению материала

Кроме того, что фундаментные блоки выбираются по плотности и массе, есть немало свойств, влияющих на определение назначения материала:

1. Типоразмер. Блоки под фундамент нужно определять по форме, назначению и маркировке:

• В форме цилиндра с литерой «Ф» — продукция, используемая для оснований свайного, столбчатого типа.
• Железобетонные изделия в форме трапеции применяются как опора под ленточное, столбчатое основание, имеют маркировку «ФЛ», параметры регламентированы ГОСТ 13580-85.
• Элементы в форме прямоугольника, оснащенные ушками на торцах – это блоки ФБС, на фото показаны именно они, применяются для устройства ленточного фундамента, строительства цокольных этажей, возведения стен. Размерные градации указаны в ГОСТ 13579-78.

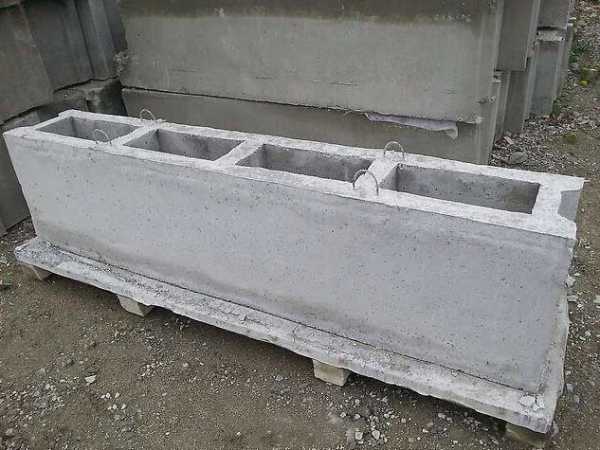

• Пустотелые изделия, предназначенные для создания опалубки несъемного типа, обозначаются «ФБП». Показаны для строительства многоэтажек, в малоформатном частном домострое применение материала невыгодно – огромный запас прочности не будет использоваться полностью. ГОСТ 13579-78.
• Балки в форме прямоугольника, трапеции имеют маркировку «БФ» и нормированы ГОСТ 28737-90.

Расшифровка обозначений довольно проста

Расшифровка обозначений довольно проста: обозначения цифр – это габариты элементов (дм): первая – размер длины, вторая – ширины, третья – высоты. Размеры и вес продукции предусматривают применение крана, лебедки, но производители предлагают малоформатные блоки для фундамента 20*20*40 см, которые, как правило, выпускает тот же завод, что и крупноформатную продукцию. Производство включает процессы вибропрессования, при этом используется раствор портландцемента, чистого песка и крупного заполнителя, благодаря чему достигается нужная плотность раствора.

Важно! Если заполнитель гравийного типа, блок называется бетонным, если керамзит –керамзитным.

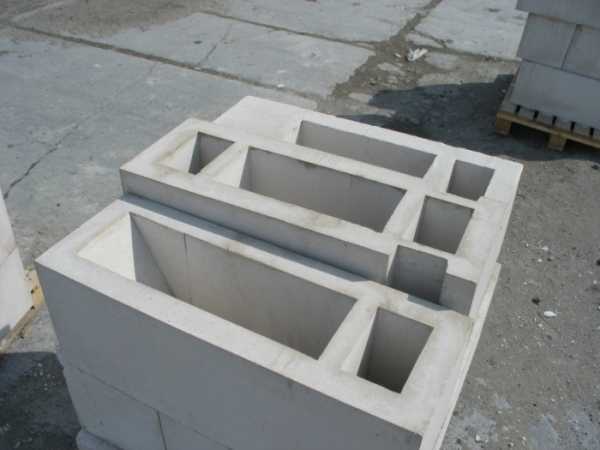

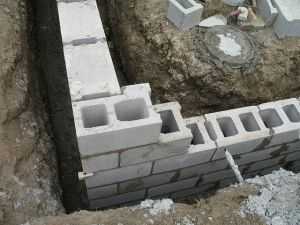

Различаются малоформатные блоки для фундамента на полнотелые и пустотелые:

Рекомендуем к прочтению:

• Полнотелые элементы показаны для обустройства оснований под малоэтажные (1-3 этажа) строения на прочных грунтах.
• Пустотелые элементы идеальны для строительства стеновых панелей.

Важно! Удобство работы обеспечено малым весом кубов – до 40 кг, однако при выкладке фундаментной основы необходимо дополнительное армирование, например, дополнение в виде армировочной сетки по горизонтальному шву. В случае ненадежности грунта, создается армопояс увеличенной высоты.

2. Морозостойкость. Определяется норматив только по сертификатам, которые выдаются на продукцию и исчисляется в количестве циклов полного замораживания/оттаивания продукции.
3. Устойчивость к агрессивным средам – еще один параметр, необходимый для учета. Выбирать тип бетона в этом случае лучше с помощью предварительно проведенного теста почвы. Тестеры продаются в магазинах строительных материалов и стоят примерно $ 2. Проведя испытания, застройщик сможет подобрать стеновый или фундаментный материал с щебенным заполнителем – они намного прочнее, чем керамзитные и более стойкие к щелочным воздействиям кислых грунтов.

Цена блоков

Цена блоков от 10 до 35$ за штуку в зависимости от конфигурации

Точно определить стоимость блоков сможет только застройщик, который не поленится прозвонить производителей и уточнить, сколько стоит та или иная продукция. Однако, примерные ценовые градации очертить можно:

1. Небольшой доборный элемент тяжелого бетона ФБС-6-3-6т стоит от $10 за штуку.
2. Цена на продукт длиной 1,2 м (ФБС-12-3-6т) будет уже от $ 16 за штуку.
3. Серия блоков длины 2,4 м и толщины в 0,4 м оценивается от $35 за штуку.

Важно! Предлагаемые на рынках жб изделия, бывшие в употреблении – не самый лучший вариант для застройщика, несмотря на весьма привлекательную цену. Наличие сколов, прочих дефектов может негативно отразиться на качестве и сроке эксплуатации готового строения. Однако, если предполагается возведение хозпостройки малого формата и рядом есть опытный застройщик, он поможет определить блочную продукцию с минимальным количеством изъянов и получится неплохая экономия на покупке стройматериала.

А вот чтобы визуально определить качество, достаточно проверить продукцию на:

• Ровную геометричность форм.
• Отсутствие сколов, кривизны.
• Выяснение плотности, путем расчета веса, параметров: для керамзитных кубов плотность не должна быть ниже 1800кг/м3, для бетонов не ниже 2000 кг/м3. Только такие элементы можно использовать для создания несущей основы.

И последний тест – сбросить блоки с одинаковой высоты – рассыпались в труху, товар явно с нарушением технологии и состава сырья. Если же сколы минимальны, то ФБС действительно хорошего качества и такое основание прослужит невероятно долго, дом будет стоять не одно десятилетие и лишь порадует качеством фундамента.

kakpostroitdomic.ru

Фундаментные блоки ФБС: технические характеристики

Возведение фундамента — ответственная задача, именно на него ложится вся нагрузка от вышележащих этажей. Сборный фундамент можно построить из фундаментных блоков, для этого необходимо приобрести качественный материал.

ФБС (Фундаментные Блоки Сплошные) используют для строительства фундаментов и стен подвалов различных зданий, как жилых, так и промышленных или складских, а также для подпорных стен, эстакад, мостов, пандусов и так далее. Также их используют в качестве заграждений и ограждений. Чтобы фундаментные блоки ФБС были прочными и долговечными, они должны иметь определенные технические характеристики.

Плотность материала должна быть не меньше 1800 кг/куб.м, внутри изделия не должно быть пустот. Буква С в аббревиатуре обозначает, что блоки сплошные. Встречается расшифровка ФБС как «фундаментные блоки стеновые» или «строительные», это неправильно.

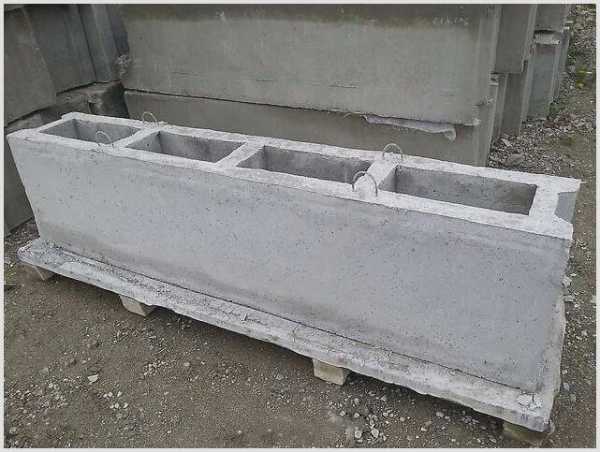

Производятся также ФБП (пустотные, с пустотами, открытыми вниз) и ФБВ (с вырезами для прокладки коммуникаций).

ФБС внутри могут быть как армированными, так и не армированными, последний вариант встречается чаще, армированные изделия повышенной прочности могут изготавливать на заказ. ФБП применяют для строительства стен, они работают как несъемная опалубка, в пустоты вставляют арматуру и заполняют их бетонным раствором. ФБВ имеют вырезы для удобства прокладки коммуникаций, за исключением этого представляют собой те же ФБС (они также сплошные). Их делают на заводах ЖБИ на заказ для конкретных проектов зданий.

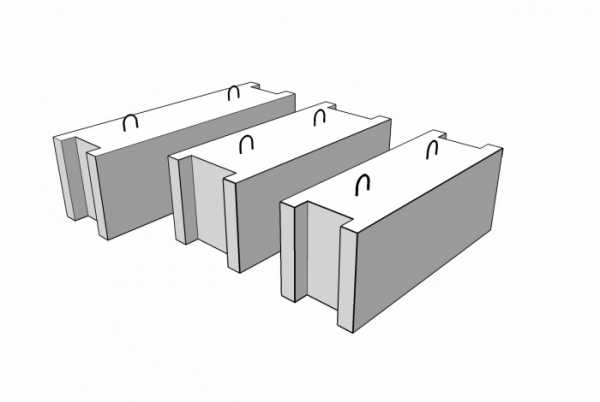

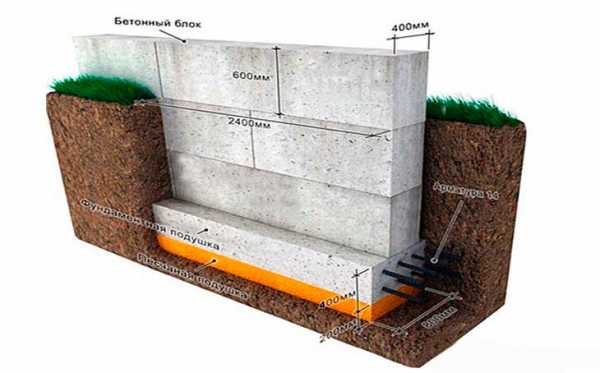

На чертеже показано, как устроены блоки фундаментные ФБС.

Согласно ГОСТу 13579-78, все эти виды бетонных блоков применяются для возведения стен подвалов и подполий, сплошные виды (ФБС) допускается использовать для строительства фундаментов. Хотя это и не основное предназначение ФБС, фундаменты из них получаются прочными и долговечными при правильном устройстве.

В процессе изготовления ФБС уплотняют на вибростолах или с помощью глубинных вибраторов, для отливки используют специальные формы, позволяющие строго соблюдать геометрию изделия. Элементы с нарушенной геометрией не смогут сформировать плотную кладку, а слишком широки швы могут пропускать влагу. Для быстрого отвердевания и набора прочности бетон пропаривают. При такой технологии бетон может набрать до 70% прочности за сутки вместо нескольких недель. На качество готового изделия технология с пропаркой или без нее влияния не оказывает.

Технические характеристики

ГОСТ, регламентирующий производство и технические характеристики ФБС, предусматривает блоки следующих размеров:

• длиной 2380, 1180, а также доборные длиной 880 мм,
• шириной 300, 400, 500 и 600 мм,
• высотой 280 или 580 мм.

Есть и малогабаритные разновидности, такие как 600*600*600 мм или длиной 400 мм. Каждое изделие представляет собой прямоугольный параллелипипед с выемками в торцах для более плотной кладки, заполняемыми раствором в процессе возведения стены или фундамента, и монтажными петлями, за которые их подцепляют для перемещения и установки.

Фундаментные блоки ФБС делают из тяжелого (плотностью 2400 кг/куб.м), силикатного (плотностью 2000 кг/куб.м) или керамзитового (плотностью 1800 кг/куб.м) бетона. Класс бетона по прочности должен быть

• не менее В7,5 для марки бетона М100,
• не менее В12,5 для марки бетона М150,
• для тяжелого бетона — от В3,5 (М50) до В15 (М200).

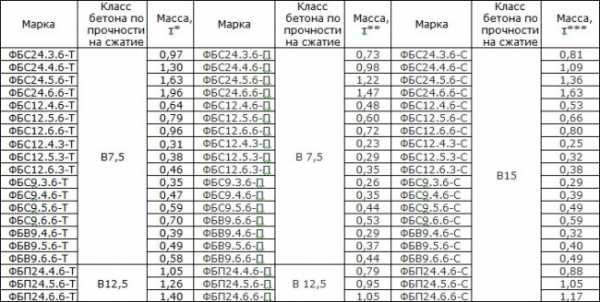

В таблице на картинке приведены данные по прочности и массе для ФБС из разного бетона.

Морозостойкость ФБС должна быть не менее 50 циклов заморозки-разморозки, водостойкость — W2.

В обозначении типа указаны его габариты в дециметрах, округленные в большую сторону. В маркировке также указан тип бетона:

• «Т» — тяжелый бетон,
• «П» — керамзитовый (на пористых заполнителях),
• «С» — силикатный.

Приведем пример. ФБС-24-4-6 т — это бетонный блок размерами 2380*400*580 мм, состоящий из тяжелого бетона. Он может быть промаркирован и по-другому:

• 24-4-6 т,
• 24.4.6 т,
• 24 4 6 т.

Масса блоков составляет 260 кг и выше, поэтому для строительства фундамента из них нужна спецтехника. В жилищном строительстве чаще всего используют блоки толщиной 60 см. Вес блока 24-6-6 (2380*60*58 мм, одного из самых востребованных) составляет 1960 кг. В таблице на рисунке приведены размеры и массы ФБС. По длине отклонение размера должно быть в пределах 13 мм, по ширине и высоте — 8 мм, по размеру выреза — 5 мм.

Важно! Перед покупкой проверьте соответствие веса и размера. Если вес меньше, чем нужно, при маркировке «Т», значит, материал имеет пустоты внутри, недостаточно уплотнен, что отрицательно скажется на прочности. Такие изделия покупать не следует. Перед покупкой попросите продавца показать сертификат соответствия на товар. Лучше покупать изделия крупных производителей. Блоки кустарного производства, скорее всего, будут сделаны с нарушением технологии, результат от их использования может быть непредсказуемым.

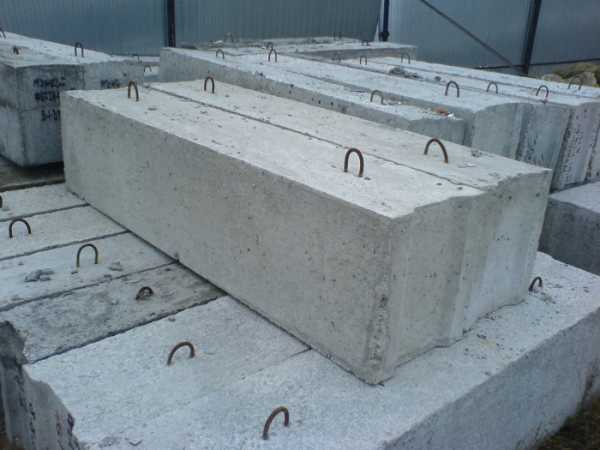

Блоки имеют монтажные стальные петли (проушины), которые находятся на верхней поверхности блока. Для петель используют горячекатаную арматуру или периодический профиль. При необходимости можно заказать ФБС без монтажных петель, это допускается стандартами.

Блоки могут иметь отделываемую или неотделываемую поверхность, то есть на них можно или нельзя прикреплять декоративные материалы, такие как плитка. Эта характеристика зависит от конкретного вида ФБС. Поверхность материала должна быть гладкой, без глубоких трещин, допустимы только небольшие трещинки на поверхности шириной не больше 0,1 мм для тяжелого и силикатного видов бетона и не больше 0,2 мм для керамзитного бетона.

Фундаментные блоки б/у

ФБС практически не разрушается со временем, поэтому часто вместо новых допустимо использовать блоки б/у, которые стоят дешевле, а по характеристикам почти не отличаются от новых. Однако в каждом конкретном случае следует оценить степень разрушения бетона во время эксплуатации. Лучше привлечь для этой цели специалиста. Как и новые, бывшие в употреблении изделия лучше приобретать у известных производителей, часто их продают заводы ЖБИ.

Плюсы использования ФБС для фундамента

В ряде случаев использование ФБС для фундамента значительно удобнее, чем заливка монолитного основания.

• Сокращается время — залитый бетонный фундамент застывает и набирает прочность примерно 4 недели.
• Стандартные размеры позволяют легко рассчитать необходимое количество этого материала.
• Нет расходов на дополнительные материалы (опалубку, арматуру).
• Можно подобрать блоки нужного размера и с требуемыми характеристиками.
• Долговечность — при правильном монтаже производители обещают срок службы блоков более 100 лет.
• ФБС не деформируются со временем.

К недостаткам такого фундамента относится необходимость в использовании техники для транспортировки и установки блоков, это приводит к увеличению цены основания.

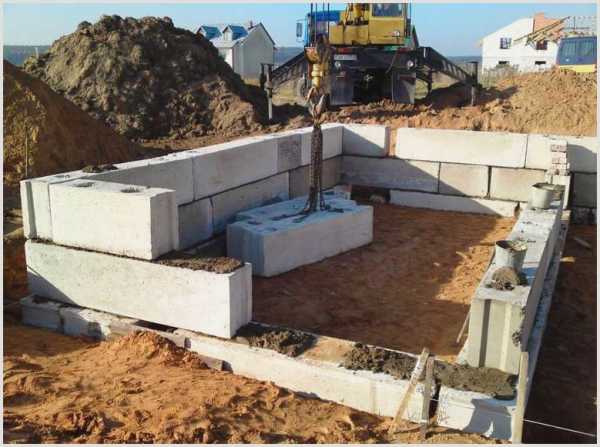

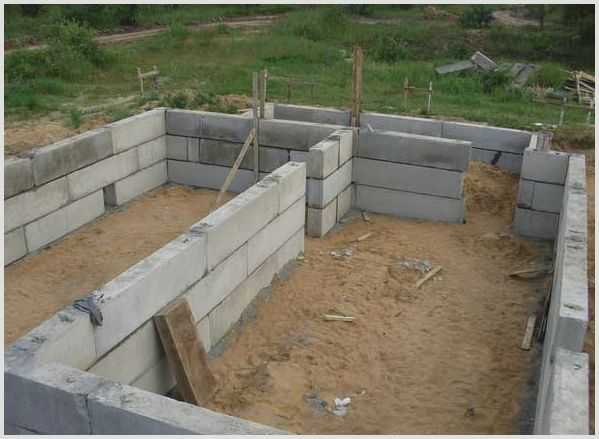

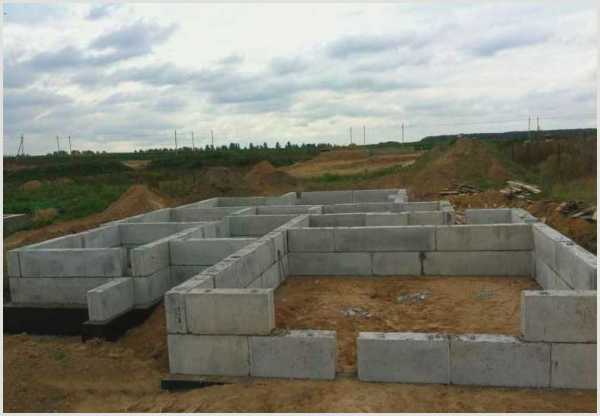

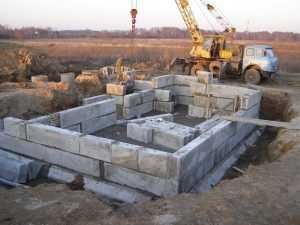

Фундамент из ФБС

Фундаменты из блоков можно строить на тех грунтах, на которых можно делать сборные ленточные основания. Лучше всего, если грунт будет скальным или крупным песчаным. На более слабом грунте после каждых двух рядов делают бетонный армирующий пояс. Также армирующий пояс обязательно заливают на дно котлована перед установкой ФБС. Дно котлована необходимо выровнять, засыпать песком (если почва не песчаная) и утрамбовать.

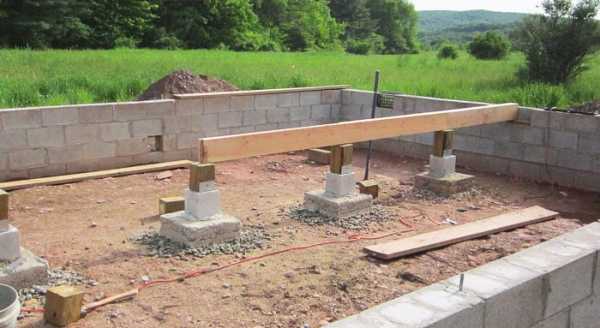

На малопучинистых почвах можно построить прерывистый фундамент. Это позволит сократить количество используемого материала, а значит, и денежные затраты. Для такого фундамента между блоками оставляют пустоты, которые заполняют землей, тщательно ее утрамбовывая.

Важно! Такой фундамент можно возводить только на грунте с хорошей несущей способностью. Предварительно необходимо произвести инженерные расчеты.  Между блоками при этом не должно быть более 70 см. Такой фундамент делают под небольшие дома до 2 этажей из легких материалов. Если дом кирпичный, то предпочтительнее использовать пустотелый кирпич.

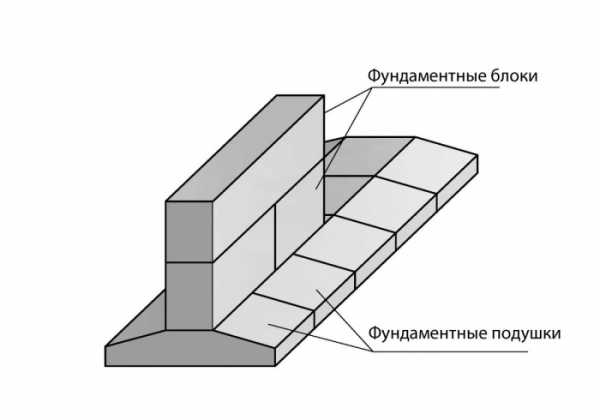

Также на слабых почвах первый ряд выкладывают не из обычных ФБС, а из специальных блоков- подушек, которые имеют большую ширину, таким образом площадь подошвы фундамента увеличивается.

Между блоками оставляют промежутки не более 70 см, их заполняют грунтом, тщательно послойно утрамбовывая. На ряд «подушек» кладут уже обычные ФБС, так чтобы швы между ними приходились на блоки нижнего ряда.

Рекомендуется покупать ФБС как можно большей длины — так в фундаменте будет меньше швов, следовательно, он получится прочнее. На видео показан процесс строительства фундамента и цокольного этажа из ФБС.

Обычно для фундаментов используют блоки высотой 580 мм, они удобнее. Чем слабее несущая способность почвы, тем более крупные блоки рекомендуется использовать. Для глины и суглинка лучше брать крупные железобетонные изделия размером 24-6-6, а для песчаной почвы — более короткие 12-6-6. Оптимально на длину стены использовать 4-5 блоков, исходя их этого и выбирают длину ФБС.

Благодаря прочности ФБС можно делать стены более толстыми, чем фундамент. Допустимо, чтобы стена выступала на 10 см с одной стороны или по 6 см с каждой.

Заключение

Блоки ФБС — это материал для быстрого устройства сборного фундамента. Они обладают большой прочностью, имеют большой срок эксплуатации. Но для того, чтобы фундамент был прочным, нужно приобрести качественный материал с соответствующими техническими характеристиками.

bouw.ru

Размеры блоков ФБС для фундамента: разновидности и размерность

В тех случаях, когда необходимо возвести ленточное основание в минимальный отрезок времени, вам потребуются блоки ФБС для фундамента. Они представляют собой одну из разновидностей ж/б изделий, которые нашли своё применение при установке сборных строений из ФБС. Необходимы фундаментные блоки сплошные (так расшифровывается аббревиатура ФБС) для постройки фундаментных стен. Сегодня речь пойдёт о том, какие существуют размеры блоков фбс для фундамента, их сортамент и основные особенности, и нюансы, связанные с их применением.

По своей форме сплошной фундаментный блок является параллелепипедом прямоугольной формы, который отливают из бетона. На торцах изделия выполнены выемки прямоугольной формы. Они сделаны для того, чтобы облегчить процесс заливки шва при монтаже. Обычно ФБС-блоки производятся на заводах, выпускающих железобетонные изделия. Их производство предусматривает применение технологии вибрационного прессования. Спрессовать цельное изделие можно только в условиях заводских стендов, поскольку конструкции ФБС могут достигать вес около полутора тонн.

Разновидности конструкций

По своему сортаменту такая конструкция различается по разнообразным критериям. Сюда относится классификация по виду применяемой в производстве арматуре, а также по разновидности раствора, используемом в процессе заливки железобетонных изделий.

Если исходить из классификации по первому критерию, то виды блоков фбс подразделяются на:

• Продукцию с каркасом напряженного типа. Он производится из арматурных элементов растянутого или закаленного вида.
• Продукцию с каркасом ненапряженного типа. Изготавливается такой вид из арматуры, не подверженной обработке.

Стоит отметить также и то, что в обеих ситуациях используется стальная арматура, в основу которой вошла марка А1 либо А111.

Если исходить из типа бетонных блоков, то они различаются по второму критерию на следующие разновидности:

1. Железобетонная продукция, при изготовлении которой использовался тяжелый бетон. В его основу пошел раствор, марка которого М250 или М300. Также нередко используется раствор, имеющий марку М400.
2. Ж/б продукция, выполненная из бетона лёгкого типа. Она производится из растворов марки В150. Здесь же актуальным является использование и не менее популярной марки В100.
3. Железобетонные конструкции, выполняемые из керамзитобетона, которые производились из специализированного раствора, в его основу положен керамзит гранулированного типа. Он играет в нём роль своеобразного армирующего наполнителя.

От того, к какой из групп относится то или иное изделие, зависит, какие размеры блоков бывают, а также какой может быть вес и их стоимость, что, скорее, является следствием из вышеперечисленных признаков.

Преимущества и недостатки рассматриваемых конструкций

Современные блоки ФБС обладают массой преимущественных характеристик. К их числу можно отнести следующие:

• Отличная несущая способность изделия, которую можно сравнить со свойствами монолита литого типа.
• Прекрасная устойчивость к разного рода вредным воздействиям окружающей среды. Блок, который был предварительно спрессован на специализированном вибростенде, отличается двумя ключевыми характеристиками. Сюда можно отнести наименьшую пористость и высокую поверхностную твёрдость. Проще говоря, к минимуму снижается возможность заплесневения внутренней структуры ФБС блока.
• Также к числу достоинств можно отнести и крупногабаритность изделий. Объясняется это тем, что становится возможным ускорение хода возведения фундамента. Самым большим блоком ФБС для основания является такое изделие, которое по своим параметрам способно заполнить практически одну четвёртую часть десятиметровой стены, выполненные из ленточного основания. Таким образом, с целью возведения фундамента мелкозаглублённого типа потребуется наличия всего лишь на всего шестнадцати единиц рассматриваемого изделия. В том случае, если основание планируется погрузить глубоко, то его необходимо будет сложить из тридцати двух блоков. Они складываются из двух рядов.

Однако у рассматриваемых блоков ФБС есть и некоторые слабые стороны. Необходимо перечислить и их:

• Крупный вес продукции, который обуславливают размеры блоков фбс для фундамента. Если поискать и найти самый маленький фундаментный блок, то его вес будет составлять не одну сотню килограмм. Всё это ведёт к необходимости использования тяжёлой строительной техники при установке фундаментных стен из ФБС.
• Не хватает кладке из таких блоков и показателей герметичности. В фундаментных стенах есть некоторые уязвимые места, которые базируются в кладочных швах. Из-за своих физических характеристик они склонны к притягиванию грунтовых вод. Однако эта проблема поддаётся устранению. Для этого всегда внешняя часть изделия оснащается надёжным гидроизоляционным слоем.
• Также недостаточны показатели теплостойкости. Справедливости ради отметим, что этот «минус» характеризует также и заливку ленточного типа.

Кроме всего прочего, к числу слабых сторон можно отнести ещё одну, которая заключается в некоторой дороговизне, которая присуща процессу возведения фундамента из подобного рода блоков. Так, к примеру, такие конструкции могут обойтись примерно на треть дороже, нежели ленточный фундамент.

Размерность изделия

В этом разделе рассмотрим, какие размеры блоков использовать для фундамента. Габаритная составляющая определяется исходя из специального нормативного документа. Им является государственный стандарт – ГОСТ. Изложены здесь не только основные параметры продукции, а также и некоторые отклонения от них, которые возможны и допустимы. Исходя из параметров длины изделия, оно классифицируются на три разновидности.

Габариты продукции могут составлять 9, 12 и 24 дм. Что касается критерия высоты, то здесь также имеет места классификация, только уже на два типа – 3 и 6 дм. Согласно показателям ширины, данная разновидность железобетонных изделий классифицируется на 4 типа, среди которых продукция представлена с данным параметром от 3х до 6ти дм.

Также, кроме всего вышеперечисленного, имеет место продукция, изготавливаемая исходя из отраслевых нормативов. Благодаря ним становится возможным возведение основания с нестандартными параметрами.

Установка сборного фундамента

Устанавливаются бетонные блоки фбс в несколько этапов, причём в рамках первого осуществляется разметка и рытьё котлована. Следует отметить, что подобные изделия подразумевают под собой традиционный котлован, имеющий выемку прямоугольного типа. Что касается осуществления разметки, то она выполняется с использованием проволоки. Понадобиться могут также и вехи, с помощью которых очерчивается высшая граница разрабатываемого котлована. Параметры её обычно превышают соответствующие габариты основания на глубину заложения фундаментной подошвы.

Данный этап, в рамках которого осуществляются земляные работы, оканчивается тем, что необходимо засыпать песчаную подушку. Выполняется эта операция на дне траншеи, которая была предварительно обустроена по периметру котлована. Что касается габаритов выемки, то они должны быть идентичны габаритам фундаментной подошвы. В данном случае имеется в виду ширина.

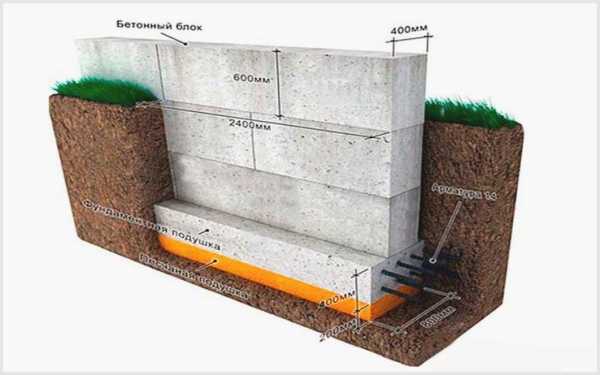

Далее сборка основания осуществляется по следующей схеме:

1. Поверх песчаной подушки укладывают рубероидную ленту;
2. Далее устанавливается ФЛ блок;
3. Поверх него устанавливается ряд блоков ФБС. При укладке сплошных блоков используется принцип «от угла к центру». Швы должны быть заполнены посредством специализированного скрепляющего раствора.
4. После этого укладывается следующий блочный ряд. Его необходимо монтировать согласно принципу кирпичной кладки. Он заключается в том, чтобы вышестоящая единица продукции обосновывалась на двух нижележащих. Таки образом, вертикальный шов будет перекрыт центром верхнего изделия.
5. По окончанию установки стенок, на верхние грани последнего блочного ряда заливается ростверк монолитного типа.

Если вы не будете пренебрегать основными правилами, то всё завершится успешно. В данной статье мы постарались рассказать вам о том, какие блоки фбс бывают, их параметры, слабые и сильные стороны, а также описали процесс установки. Надеемся, что эти знания окажутся полезными для вас. Успешного строительства!

nafundamente.ru

размеры и порядок применения для строительства фундаментнов

Самым востребованным материалом для возведения фундаментов считаются бетонные блоки.

Формы ФБС, прочность и имеющиеся размеры помогают подобрать оптимальные элементы, которые соответствуют параметрам проекта.

Чтобы этот выбор был правильным, следует брать во внимание прочность фундамента, чтобы он хорошо поддерживал здание. Для этого его необходимо распределить равномерно по грунту.

Разновидности блоков

Технические данные: формы для ФБС, характеристики прочности и другие размеры регламентируются Государственными стандартами.

Самым распространенным видом считается сплошное фундаментное устройство, которое имеет в сокращении название ФБС. Применяют его для возведения несущих внутренних и наружных стен.

Установленный ГОСТ указывает на необходимые формы для блоков ФБС, а также их размеры и характеристики:

• если изделие имеет длину 2,38 м, толщина может быть 30 – 60 см, в высоту они все одинаковые – 58 см;
• при длине 1,18 м толщина составляет три величины: 40, 50, 60 см, а высотой они будут 28 и 58 см;
• доборныеблоки ФБС размерами, которым соответствует длина – 0,88 мм, толщина от 30 до 60 см, со стандартной высотой 58 см, применяются они для того, чтобы не нарушать целостность полномерного устройства;
• вес стандартного изделия составляет 380 – 1960 кг с плотностью 2400 кг/м3.

Технические особенности

Изготовитель обязан обеспечить блоки ФБС размерами, соответствующими ГОСТу с необходимыми свойствами и геометрическими параметрами. Любое несоответствие может негативно отразиться на постройке, привести к порче здания.

Блоки ФБС передают форму параллелепипеда, изготовленного из различных видов бетона: силикатного, керамзитового и бетонного. Плотность его составляет 1800 кг/м3, пустот не имеет, но содержит технологическую формовку для армирования по вертикали кладки раствором. Размерами 200х200х400 и классом прочности не менее чем В 7,5.

Изготавливаются и уплотняются конструкции на вибростолах, создается необходимый размер блоков ФБС, гладкость поверхности, а также плотность специальными опоками. Неправильная геометрия изделий не позволит выполнить ровную кладку, а швы по толщине могут превышать норму, которая соответствует 2 – 5 мм.

Плотная и качественная поверхность ЖБИ предотвращает растрескивание и разрушение при повышенной влажности.

Таблица размеров на блоки, которая регламентируется ГОСТом.

Обычно после букв, которые указывают на тип изделия, присутствует набор цифр. Они указывают на габариты и, как правило, измеряются в дециметрах.

Первое число указывает, какая длина устройства, вторая – ширина, а третье значение – это высота.

Габаритные размеры фундаментных блоков указываются с округлением к большему значению. Вес даже самых незначительных изделий доходит до 260 кг.

Для работы с ними необходимо использовать тяжелую специальную технику. Железобетонные блоки для фундамента значительно сокращают время возведения фундамента.

Типы и размеры

Форму для фундаментных блоков и профилей можно выбрать различную:

• для возведения свайного либо столбчатого фундамента применяются цилиндрические колонны;
• прекрасной опорой для ленточного либо столбчатого основания будут служить трапециевидные устройства;
• для возведения стеновой конструкции цокольных этажей используется прямоугольная форма, содержащая на торцах выемки в виде дуги;
• для обустройства несъемной опалубки из бетона применяют пустотелые изделия;
• иногда необходимы для строительства балки, которые имеют прямоугольное либо трапециевидное сечение, все размеры блоков ФБС, их объем указаны в ГОСТ.О том, как строятся фундаменты из блоков ФБС, смотрите в этом видео:

Некоторые изготовители предоставляют виды изделий с небольшой массой. Они изготавливаются из различных видов силикатного либо керамзитового бетона.

Внутренность таких фундаментных блоков ФБС может содержать пустоты либо быть пористыми.

Таблица форм

Все эти блоки устанавливаются кранами или в крайнем случае лебедками. Но, есть изделия, которые изготавливаются размером 20х20х40 см. Они выливаются на фабрике стандартными формами. Процесс вибропрессования значительно уплотняет раствор.

Для изготовления таких изделий используется портландцемент и песок с добавлением мелкого заполнителя. В его качестве может быть гравий либо керамзит.

Использовать такие фундаментные блоки своими руками следует для небольших зданий, имеющих незначительный удельный вес. Масса их составляет не более 40 кг. О том, как происходит процесс формования блоков ФБС на производстве, смотрите в этом видео:

Используя такой материал, необходимо создавать дополнительные пояса для армирования. Иногда в каждый шов по горизонтали укладывают сетку, изготовленную из металла. Чтобы повысить прочность, можно дополнить конструкцию армирующим поясом на большую высоту.

Все выполняемые процессы зависят от существующих условий на выбранном для фундамента участке, большое значение имеет конструкция самого здания.

fundamentaya.ru

Какие размеры фбс блоков используют для фундамента частного дома

Блоки фундамента строительные, или легче ФБС, сегодня самые популярный вид ЖБИ изделий. Готовые блоки дешевле и проще залаживать в фундамент дома, чем заливать цельным бетоном и ждать пока он застынет. Блок ФБС применяют для строительства цокольных стен и подвальных помещений.

Виды Фундаментных бетонных блоков для фундамента

Задача  Фундаментных бетонных блоков держать очень большие нагрузки, удерживая на себе вес всего строения. Подбирая блоки фундамента, необходимо учесть их способности к устойчивости к возгоранию, влагонепроницаемости и устойчивости к морозам.

Согласно с ГОСТ 13579-78 блоки фундамента делятся на 3 вида – ФБС, ФБВ и ФБП. Делают их из силикатного, бетона из керамзита или из тяжёлого бетона.

ФБС – полнотелые бетонные изделия, наиболее прочные если сравнивать с остальными видами. Конкретно данный тип используют для фундаментной постройки дома, подвальных помещений или технических подполий. Делают в виде параллелепипеда, металл применяется исключительно для специализированных петель, которые предназначены для монтажа блоков.

Блоки вида ФБВ наименее популярные и их необходимо заблаговременно заказывать у изготовителя. От блоков ФБС выделяются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный блок фундамента. У них одна классическая длина 2,4 м, однако по ширине и высоте могут разниться. Очень легкие блоки делаются оставляя вертикально-замкнутые или горизонтальные пустоты.

Блоки ФБП не рекомендуют использовать при влажном, вязком грунте.

По технологии блоки ФБС уплотняют при помощи вибрации, типовые опоки должны гарантировать равные размеры всех изделий и идеальную поверхность. Если методика нарушена, нереально будет ровно положить все блоки, возникнут щели, скосы, что существенно снизит качества фундамента к гидро- и тепловой изоляции.

Помимо ГОСТовских, отличают ещё несколько маркировок. Для справки, приведём короткий перечень конструкций компонентов нулевого цикла:

• Ф – это монолитно бетонная или конструкция из бетона для из утяжелённого бетона,

  которая предназначена для колонн, в основном, стаканного типа;

• ФЛ – также, композиционный материал из бетона и стали из весомого бетона, предназначен под приспособление фундамента ленточного типа;
• БФ – монолитно бетонный ленточный компонент из весомого бетона, применяется при возведении наружных и внутренних стен строения для промышленных и сельхоз потребностей;
• ФР – композиционный материал из бетона и стали из утяжелённого бетона для трёхшарнирных рам.

Попытаемся сейчас разобраться, какой бетон очень часто применяется. Фундаменты ленточные – это, прежде всего, конструкции строительства, которые работают в основном по сжатию (кроме плит железобетонного ленточного фундамента). Благодаря этому, потребности использования высоких марок и классов бетона почти что нет. Обратимся к ГОСТу 13579-78: самым большим прочностным классом на сжатие будет В15 либо же бетон с обозначением М-200. Очень маленьким классом для керамзитбетонной продукции или весомого бетона считаем В3,5 или маркировки М-50. И очень маленьким классом для изделий из силикатного бетона – В12,5 или марки М-150.

Во многих случаях, для фундамента подбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП нужен куда более крепкий материал типа В12,5.

Дабы знать какой размер блоков для фундамента вам нужен для строительства, нужно заблаговременно нарисовать схему, чертеж, где будут детально указаны размещения всех блоков.

Маркировка блоков для фундамента

Рассмотрим маркировку блоков для фундамента. Дальнейшие цифры после первых букв означают длину, высоту и ширину блока. Принимайте во внимание, что параметры в большинстве случаев завышены на 20 мм.

К примеру, ФБС -24-3-6, длина – 2380мм, ширина – 300мм, высота – 580 (20 мм).

В зависимости от марки бетона вес блока может изменяться.

Блоки из тяжёлого бетона с усилением, именуются плитами железобетонного ленточного фундамента, коротко ФЛ. Их применяют при строительстве фундаментов из железобетонных полос, для жилых многоэтажных зданий. В связи с высокой нагрузкой, выдерживаемой блоками ФЛ, в процессе изготовления к ним выдвигаются большие требования точности размеров и качества материала. Монолитно бетонные блоки фундамента способны выдерживаться сейсмическую активность в 9 балов, имеют большую стойкость к колебаниям температур и коррозии.

Размер блоков для фундамента ФЛ определяет ГОСТ 13580-85.

Подбор блоков для фундамента для строительства

Вид блоков для фундамента подбирается в зависимости от следующих показателей:

• грунт и его стойкость;
• площадь фундамента;
• материал, который применяется для кладки и стен строения;
• размеры и вес постройки;
• толщина стен и их длина.

В большинстве случаев на длину одной стенки рассчитывают 4-5 блоков ФБС. Для влажных и грунтов на глине подбирается крупногабаритные блоки фундамента ФБС, а для сухих, где закладка исполняется на глубине 60-70 см, используют средние ФБС.

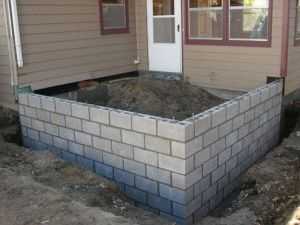

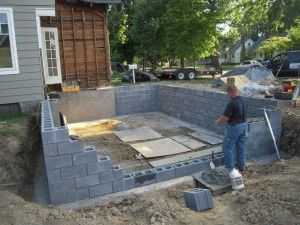

Для строительства маленьких домиков, дач, баней, загородных домов применяют блоки фундамента по размерам 40х20х20 мм. Их можно ложить ручным способом, без применения спец техники. Благодаря хорошим габаритам блок фундамента 20х20х40 применяют не только при укладывании фундамента, но и при сооружении стен строения.

Цокольный этаж. Это нужно знать до строительства.

pos-art.ru

Блоки для фундамента ФБС

Любое сооружение должно иметь надежную основу, на которой оно будет возводиться. От фундамента зависит долговечность и безопасность эксплуатации любого здания. Это относится и к промышленным сооружениям, и к жилым домам, и к небольшим постройкам на загородном участке.

Ранее мы уже рассматривали От чего зависит выбор фундамента на участке строительства. Если вы читали эту статью, то вам уже известно, что в первую очередь геометрические параметры, глубина заложения и прочность фундамента зависят от нескольких основных определяющих величин:

• глубины промерзания грунта на участке;
• пучинистости грунтов основания;
• веса возводимой постройки.

Виды фундаментов

Если строение имеет небольшие размеры и вес, а грунты на участке не предрасположены к пучинистости (например, песок), то фундамент может быть мелкого заложения. Это могут быть простые в устройстве бутовые или бутобетонные фундаменты. Достаточно выкопать небольшую канаву по периметра строения, засыпать ее камнями и залить раствором, чтобы получить вполне надежное основание.

Также широко используются рамные фундаменты мелкого заложения, представляющие собой армированный монолитный каркас, удерживающий вес строения. Такие фундаменты можно использовать и при незначительной пучинистости грунтов, если сооружение возводится из бруса, бревен или при постройке каркасного типа.

Но все эти виды оснований можно устраивать лишь при незначительном весе возводимого сооружения и благоприятных грунтовых условиях. Если же возникает необходимость строительства здания из кирпича, то требования к фундаментам значительно возрастают. Вес строения в этом случае многократно увеличивается — кубометр кирпичной кладки весит около 2 тонн! А если сюда добавить массу железобетонных перекрытий и крыши, вес здания получается довольно внушительным.

В этом случае используют сборные железобетонные фундаменты из блоков.

Плюсы бетонных блоков

К плюсам блоков из бетона можно отнести следующие показатели:

1. Очень высокая прочность, возможность использовать для возведения тяжелых зданий из кирпича.
2. Универсальность и широкий размерный ряд.
3. Устойчивость к внешним факторам, долговечность (не менее 50 лет).
4. Стандартизация размеров, позволяющая использовать в самых разных проектах и легко подсчитывать необходимое количество изделий для составления строительной сметы.
5. Простота укладки и высокая скорость монтажа.

Размеры блоков ФБС

В зависимости от исполнения фундаментные блоки могут иметь следующие обозначения:
— ФБС — стеновые сплошные;
— ФБВ — сплошные со специальным вырезом для пропуска коммуникаций;
— ФБП — с открытыми вниз пустотами.

Наиболее универсальными и часто используемыми являются блоки ФБС, из которых возводят цокольные части зданий, подвалы, технические подполья зданий. Благодаря большому разнообразию форм и возможности выбора нужного размера блоки ФБС можно использовать при проектировании и строительстве сооружений самого разного назначения.

Геометрические размеры производящихся сегодня фундаментных блоков ФБС имеют высоту 300мм или 600мм и ширину от 300мм до 600 мм с шагом в 100мм (300, 400, 500, 600). Длина железобетонного фундаментного блока ФБС может составлять 600, 800, 900, 1200 и 2400мм.

Все геометрические параметры блоков легко определить по их маркировке. Например, маркировка 24-6-6 будет означать, что данный блок имеет длину 2400мм, а его ширина и высота — 600мм. Если в маркировке используется буква «т», это означает, что блоки изготовлены из тяжелого бетона.

Важно! Обратите внимание, что размеры округляются с учетом толщины раствора. Высота 600 мм означает толщину самого блока 580мм плюс 20мм на раствор.

Таблица размеров фундаментных блоков ФБС

Изготовление бетонных фундаментных блоков

Блоки ФБС изготавливают из силикатного бетона с плотностью не менее 1800кг/м.куб. в специальных металлических формах, совмещенных с вибропрессом.

Загрузка бетона в форму производится с помощью специального ковша, из которого смесь перемещается в форму. Для перемещения готового изделия непосредственно в тело блока устанавливаются закладные в виде петель.

Как происходит формирование блоков ФБС вы можете посмотреть в этом видео:

Укладка фундаментных блоков

Укладка блоков производится с перевязкой, как и кирпичная кладка. Такая разбежка швов позволяет значительно повысить конструктивную прочность готового фундамента.

Подъем блоков производится краном. Стропы цепляют к петлям и перемещают блок к месту монтажа, где устанавливают на слой раствора.

Горизонтальность и вертикальность установки фундаментных блоков контролируется с помощью гидравлического уровня:

Смотрите также:

Последние публикации:

• < Желтый силикатный кирпич
• Силиконовый герметик для наружных швов >

russkaya-banja.ru
