Как сделать электрический теплый пол — инструкция

С каждым годом системы теплых полов начинают использоваться все чаще. Возможность использования их как основного источника обогрева помещения, стало их неоспоримым преимуществом. Использовать электрические полы можно практически в любом типе помещений. Могут использоваться как единственный или дополнительный источник обогрева. Чаще всего задаются вопросом, как сделать электрический теплый пол самостоятельно, именно жители старых многоэтажек, где подобный способ отопления является чуть ли не единственным средством добиться желаемого уюта в жилых помещениях.

Пример электрического пола под покрытием в разрезе

Что представляет собой подобная конструкция

Среди существующих систем чаще всего используется именно электрические. На сегодняшний день известно три основных типа тёплого пола, в основе которых лежит использование стержней, пленок и резистивных кабелей. Принцип работы основывается на прохождении электротока через нагреватели (резистивные), тем самым преобразуя энергию в тепло. От используемого вида нагревателя зависит принцип работы всей системы.

Условно можно разделить на:

Пленочные. При этом в основе лежит инфракрасное излучение.
Стержневые или кабельные. В их основе заложен принцип конвекции.

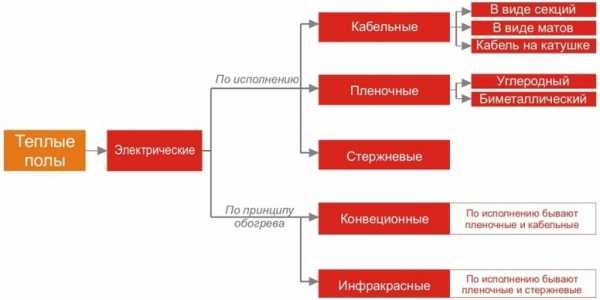

Схема видов греющих покрытий — электрических

Одним из основных преимуществ можно назвать экологичность используемых материалов, из которых изготавливаются элементы самой системы. Она позволяет распределять тепло по всему помещению равномерно. В отличие от тех же радиаторных систем отопления, для которых неравномерность прогрева является обычным делом, теплый пол электрический позволяет равномерно поддерживать температурный режим, который отличается от установленного всего на несколько градусов. При этом наблюдается полное отсутствие потоков воздуха (конвекционных).

Конвенция в помещении

Уровень влажности будет естественным, а воздух в помещении не пересушенным. Следует так же отметить отсутствие основных аллергенов, что позволяет создать наиболее благоприятный микроклимат в комнате содержащий отрицательные ионы, которые положительно влияют на здоровье и самочувствие владельцев и посетителей. Как делаются необходимые расчеты, мы поговорим чуть ниже.

Расчет мощности и принцип работы системы

В первую очередь, при произведении необходимых расчетов следует брать в расчет только площадь укладки системы, а не общую квадратуру помещения. Полученное число умножается на мощность системы. Мощность используемых кабелей будет напрямую зависеть от возможных тепловых потерь, исходя из особенностей и типа обогреваемого помещения. Большего прогрева требуют помещения с большей отдачей тепла. Так как делать необходимые расчеты?

Какая понадобится мощность:

Для небольшой лоджии и балкона понадобится мощность в 200 Вт.
Для ванной комнаты и туалета потребуется порядка 175 Вт.

Для прогрева квадратного метра спальни понадобится от 100 Вт до 140 Вт.

Сделать теплый электрический пол самостоятельно достаточно просто, главное сделать правильные расчеты касательно мощности системы. К примеру, если помещение ванны составляет 5 кв.м. С учетом вычета площади унитаза, душевой кабины, ванной, умывальника и стиральной машинки получаем показатель в 3 кв.м.. Умножаем полученный показатель на установленную мощность 175 Вт и получаем требуемый показатель мощности в 525 Вт. Не стоит выбирать систему, чья мощность не приравнивается к полученному показателю. Следует отдать предпочтение такой же мощности или показателю с учетом небольшого запаса (550 Вт).

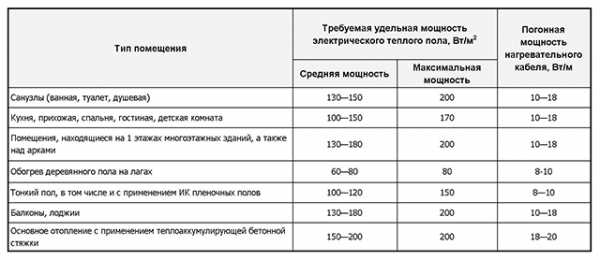

Таблица с расчетными мощностями

Принцип работы

Перед тем, как пол сделать теплый самостоятельно, следует разобрать его структуру на отдельные составляющие. В основной перечень может включаться дополнительный армирующий слой (основа под напольное покрытие), ряд нагревательных элементов, основа и термоизоляционный слой. В зависимости от используемых элементов и некоторых других факторов, используется своя последовательность в укладке слоев теплого пола.

Пример конструкции

Тепло вырабатывается за счет прохождения электротока через нагревательные элементы, каждый из которых характеризуется высоким показателем резистивного сопротивления.

Они могут иметь вид:

нагревательных стержней;
биметаллических пленок;
двужильных кабелей;
углеродных пленок;
саморегулирующихся кабелей.

Структура теплых полов по их принципу нагрева

Сделать теплый пол можно и без использования терморегулятора, однако тогда будет невозможным регулировка тепла, преобразованного электрической энергией. Для преобразования используются пленки, стержни и кабели. Возможна установка ручных или автоматических терморегуляторов. Еще одним достоинством можно назвать легкость в управлении нагретой поверхности. Удобство использования системы в любое, удобное для вас время, так же можно отнести к характерным особенностям этой системы, которая позволит сэкономить половину бюджета, отведенного на оплату коммунальных платежей. Так как сделать теплый пол самостоятельно?

Монтажные работы

Весь процесс установки оборудования можно условно разделить на несколько этапов. Это поможет новичкам разобраться с тем, как сделать пол теплым.

Этапы:

Для начала делается полная очистка поверхности. Удаляется мусор и пыль, а поверхность разравнивается при помощи дополнительного наливного слоя.

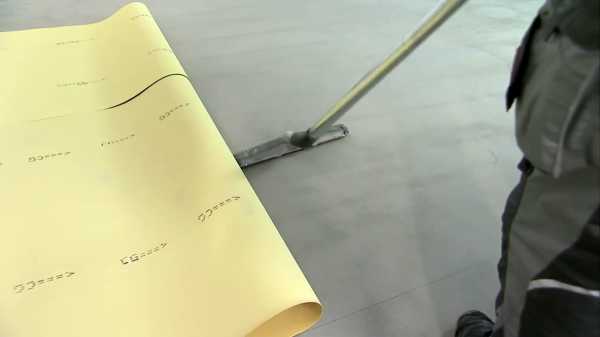

Очистка пола

Укладка слоя отражающей тепловой изоляции. При укладке отражающего материала он должен смотреть вверх. Все стыки должны быть соединены при помощи строительного скотча.

Укладка слоя отражающей тепловой изоляции

Гидроизоляционный слой. При этом используемый материал накладывается с существенным нахлестом на стены.

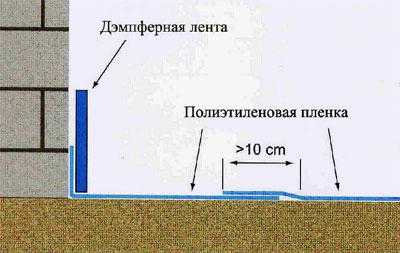

Нахлест на стены

Изоляция кромки. Для изоляции стяжки, по периметру стен накладывается демпферная лента. Если ширина таковой больше 20 см и присутствует полная уверенность касательного того что ленты хватит, ее можно нанести до укладки утеплителя.

Накладывается демпферная лента

Проверка целостности укладываемых кабелей системы теплого пола. Это необходимо сделать до укладки. В противном случае есть шанс потери времени.

Прокладка и крепление различных проводов

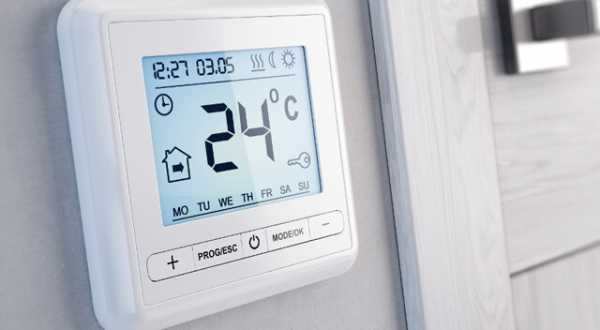

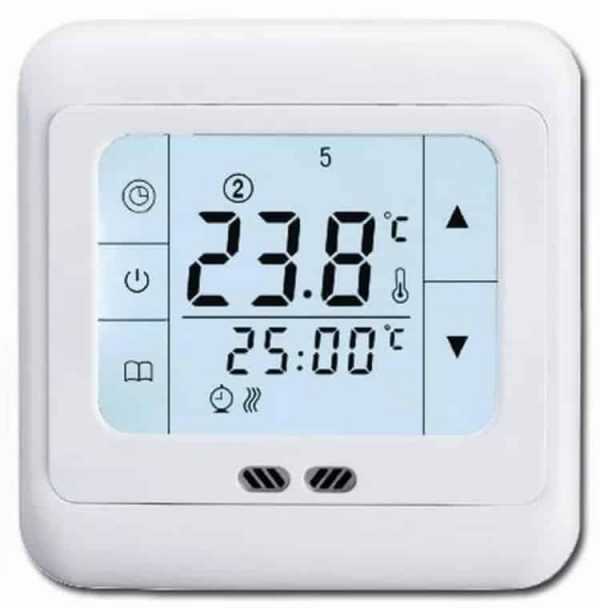

Производится установка датчика и терморегулятора. Для этого на расстоянии одного метра от пола, делается штроба. При помощи карандаша наносится линия и по ней просверливаются отверстия по всей ее длине. Для придания штробе однородности, сверление необходимо производить продольными движениями. В конце линии должна находиться небольшая ниша под терморегулятор. При этом ее приблизительное расстояние от стен составит порядка 75 см. В отверстие вставляет гофрированная труба, в которой впоследствии будет размещен термодатчик. Провод и устройство засовывается в гофру, после чего размещается в один из пазов утеплителя и штробу. Образовавшийся угол должен быть плавным, что обезопасит поверхность материала от сгибов и дальнейшего растрескивания. Если она треснет, то может повредиться датчик. Прикрепленный к нагревательным матам провод так же должен быть пропущен через гофру.

Схема установки датчиков

Приступаем к укладке матов. Их крепления производится с нижней стороны с использованием скотча или малярной ленты. Расстояние до ближайшего объекта должно составлять не менее 25 см, а между матами порядка 10 см. Если укладывается кабель по форме змейки, то средний шаг должен составить не менее 10 см. Используемая муфта должна быть толще самого мата. Она нуждается в дополнительном углублении.

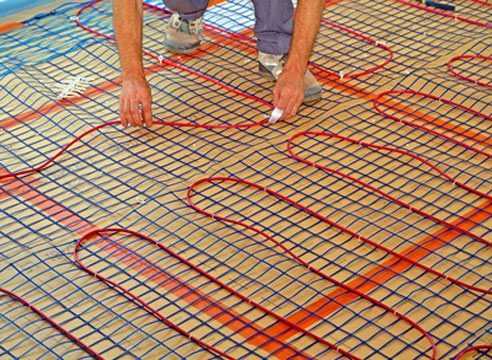

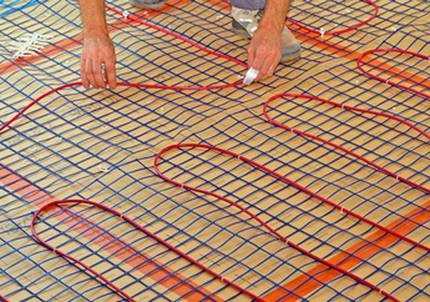

Укладываем теплый пол (маты)

Производится стяжка. Стяжка должна возвышаться над матами не менее чем на 4 см. Допустимо нанесение наливного пола. При использовании плитки в качестве напольного покрытия, вместо стяжки будет использован специальный клей.

Делаем стяжку

Укладка звукоизоляционного слоя. Если используется ковролин, линолеум или паркет, то перед их укладкой размещается качественный слой звукоизоляции.

Укладка звукоизоляционного слоя

Видео — Как положить теплый пол

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Как установить электрический теплый пол своими руками

Оглавление статьи

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления. Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.

Существует три основных вида электрического теплого пола:

Кабельные системы — представляют из себя специальные греющие кабеля.
Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

Укладка теплоизоляции на основание.
Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
Проверка на отсутствие повреждений и работоспособность системы.
Заливка верхнего слоя стяжки толщиной 3-5 см.

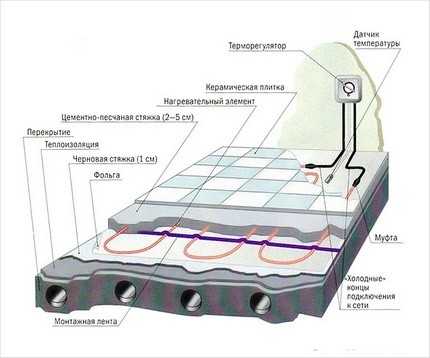

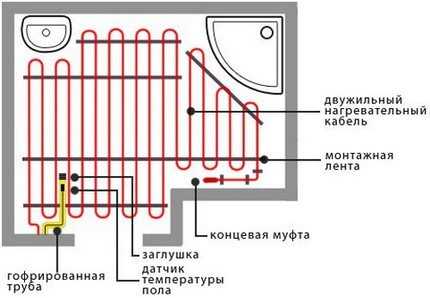

Схема укладки кабеля теплого пола в стяжку.

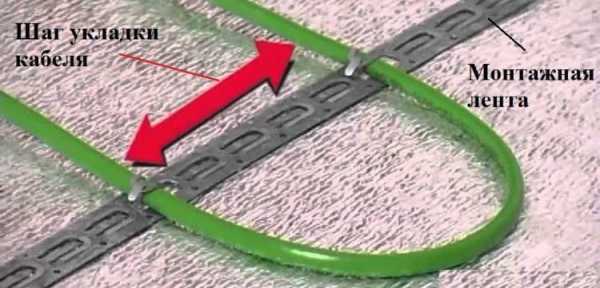

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

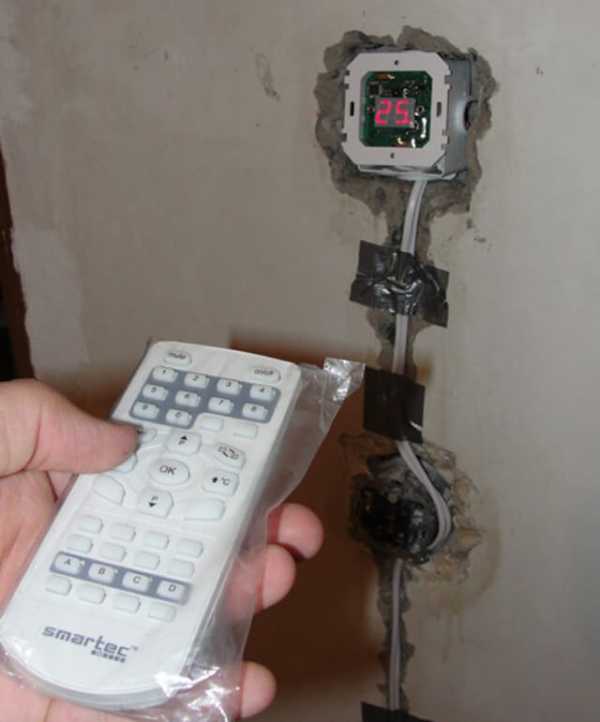

Порядок установки терморегулятора и подключения кабеля.

В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и установочного кабеля.
Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

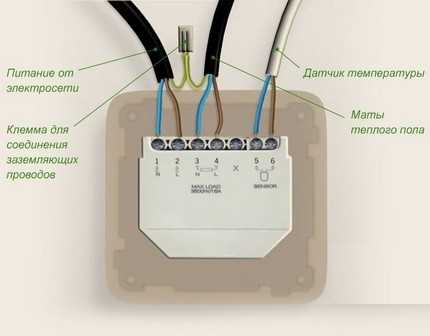

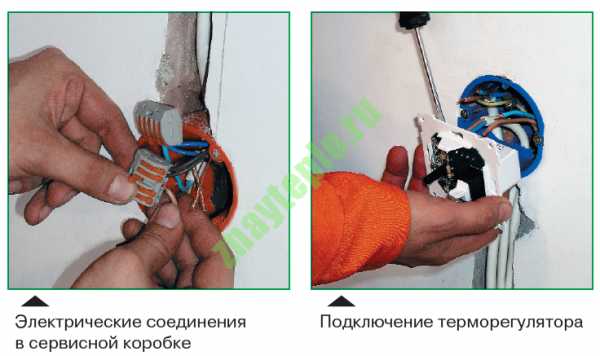

Подключение терморегулятора

Монтаж кабеля в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

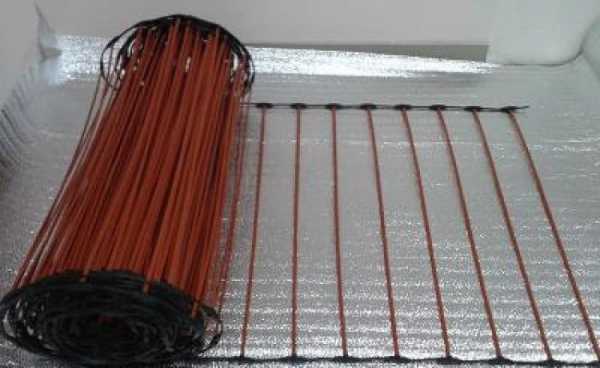

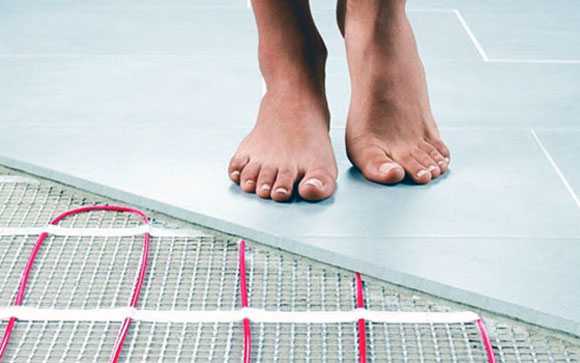

Нагревательный мат для теплого пола

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

Выравнять поверхность пола для избежания заломов пленки.
Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
При помощи коронки соответсвующего диаметра необходимо
При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

Запрещается самостоятельно укорачивать длину греющей части.
Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

znayteplo.ru

Электрический теплый пол своими руками: особенности монтажа, виды, устройство

Теплые полы с электрическим и водным обогревом становятся все более популярными. Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным. Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Нагревательный мат Devi

Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Стержневой электрический мат Energy Mat

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Устройство пленочного нагревателя Heat Plus

Обозначения:

А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
В – медная шина.
С – серебряная шина.
D – покрытие из карбоновых полос.
Е – теплоизоляция на основе полиэстера.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

расположение, это может быть не только пол, а потолок и стены;
тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
влажность помещений;
тип теплоизоляции;
расчет шага и мощности;
материал основания, на который будет производиться укладка;
тип нагревательного элемента и его мощность.

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:

Схема монтажа теплого пола на старом основании.
Укладка штробированием.
Технология промежуточной стяжки.
Укладка на теплоизоляцию.
Использование монтажной сетки.
Технология сухой стяжки.

Начнем по порядку.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Укладка на монтажную ленту

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

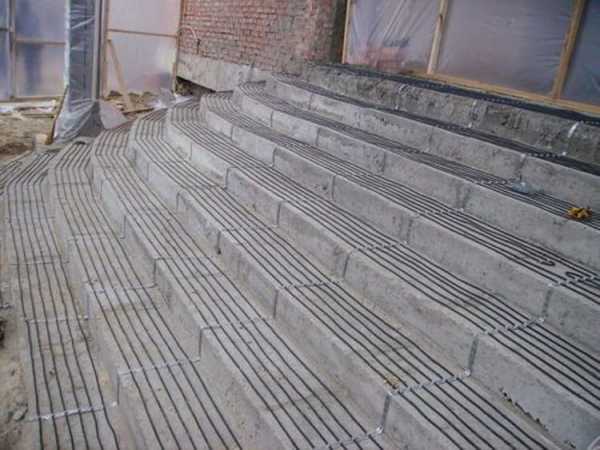

Пазы под термокабель в ступенях на входе в здание

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.

Теплоизоляционный слой (мм)	Теплопотери (%)
0	35-38
10,0	20-22
20,0	До 10
30,0 и более

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

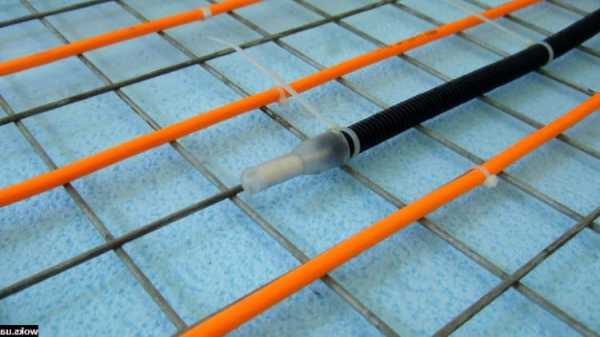

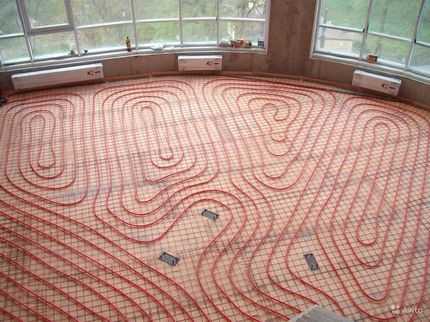

Пример как нужно правильно монтировать ТК на армированную сетку

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка. Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

Укладываем теплоизоляцию на старую основу, допускается использовать вместо нее сухую засыпку.
Сверху стелется ГВП (не менее 2-х слоев), крепление осуществляется саморезами, в качестве альтернативы можно использовать клей.
Швы в местах между листами следует зачистить от заусенец, после чего зашпаклевать.
Далее установка производится так же, как в случае со старым основанием.

Правильная укладка «сухого» электрического теплого пола (в разрезе)

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

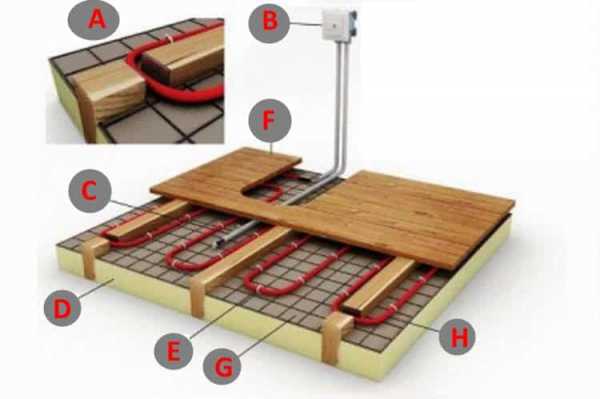

Как правильно класть НК по деревянному перекрытию

Обозначения:

А – Укладка НК через пазы в лагах.
В – Регулятор температуры.
С – Датчик (работает в качестве измерителя температуры).
D – Теплоизоляционное покрытие деревянного основания (может использоваться любой негорючий материал, включая сип панели).
Е – Армированная сетка.
F – Отделка пола, например, ламинат, плитка и т.д., технология не имеет значения.
G – фольгированное покрытие.
H – Нагревательный элемент (НК) теплого пола.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Термопленка, при расчете ее площади учитывайте, что она не должна стоять под мебелью, поэтому необходимо оставить под нее место. Как показывает практика, площадь инфракрасного нагревательного элемента составляет 70-80% от общей.
Расходники: демпферная, монтажная лента и изоляционная лента.
Термостат, тепловой датчик и соединительные провода (как правило это все идет в комплекте).

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

Подготавливаем плоскость. Пол очищаем от мусора (для этой цели удобно использовать промышленный пылесос).
Стелим слой термоотражающей подложки, обратите внимание, что фольгированная поверхность должна быть обращена к потолку.
Закрепляем застеленную подложку монтажным скотчем.
Производим укладку ИК-пленки в согласно составленному плану, при этом необходимо следить, чтобы медные полосы были обращены к полу. Процесс требует аккуратности, нельзя допускать наслоение (перехлест) нагревательных элементов электрических полов. Важно, чтобы медные полосы смотрели на пол
Фиксируем уложенную ИК-пленку строительным скотчем.
Устанавливаем заклепки для соединительных проводов, инструмент для этого идет в комплекте с лентой.
Изолируем места подключения изолентой, после чего наклеиваем сверху еще одну ее полоску.
Производим соединения и изолируем их изоляционной лентой. Надеваем изоляторы на места соединений, если их нет, используем изоленту
Производим подключение термостата и термодатчика согласно прилагаемой к руководству схемой.
Подключаем термостат к бытовой электросети и проверяем работу теплого пола.
На заключительном этапе производится укладка финишного покрытия.

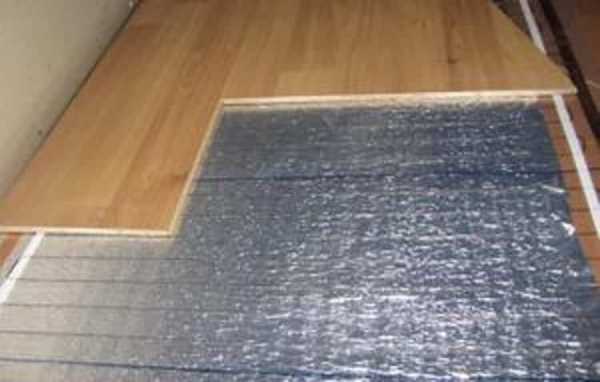

Закрываем пленку финишным покрытием.

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен. Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т.д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

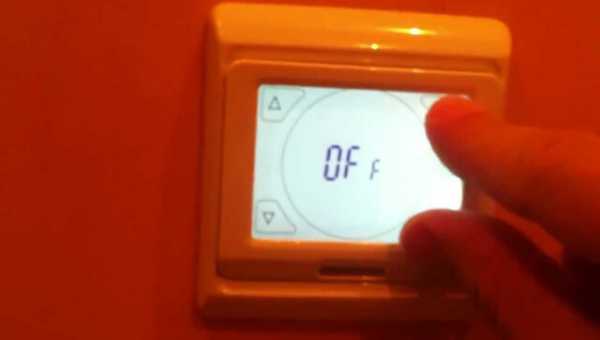

Терморегулятор Grand Meyer, обладает массой функций, например, установкой времени нагрева

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Помимо стоимости у теплого пола есть и другие преимущества, а именно:

Низка инертность, время прогрева и выход на рабочую мощность значительно выше, чем у водяного аналога.
Равномерный нагрев помещения, в водяные системы греют неравномерно, в чем легко убедиться, если подключить к полу инфракрасные датчики или посмотреть на него с помощью тепловизора.
Простота монтажа, позволяющая произвести установку самостоятельно.
Обрыв соединения приведет к тому,

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается. С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Демонтаж теплого пола

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Недостаток.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

www.asutpp.ru

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

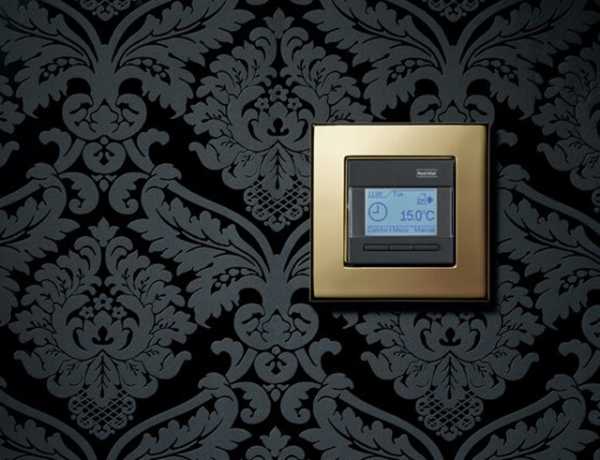

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

кабельным;
панельным;
пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

саморегулирующиеся;
резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

одножильные;
двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

спальня – 100-150 Вт/м2;
кухня, прихожая, коридор -150 Вт/м2;
ванная комната, туалет -180 Вт/ м2;
лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

подготовка основы пола;
составление плана обогреваемой комнаты;
монтаж нагревательного контура;
монтаж точки подключения;
заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

vannapedia.ru

Какие требования предъявляются для качественного монтажа теплого пола

На первый взгляд покажется, что осуществление монтажа любого варианта теплого электрического пола занимает продолжительное время и требует серьезных познаний. Но если разобраться в технологии и последовательности всех действий, то выполнить укладку нагревательных элементов сможет даже новичок в этой отрасли. Для этого и существуют определенные инструкции по укладке теплого пола, которыми следует руководствоваться не только при выборе компонентов отопительной системы, но и проведения монтажных работ.

Подготовка основания

Для начала стоит обратить внимание на основание, куда будет осуществляться укладка электрического пола. По возможности удаляется старое покрытие вместе с бетонной стяжкой до плиты перекрытия. Это в свою очередь увеличит расстояние между потолком и полом в помещении. Весь образовавшийся мусор следует вынести. Далее производиться заливка черновой стяжки, необходимой для придания поверхности горизонтальной ровности. Толщина раствора составляет до 3 до 5 см.

Когда особых дефектов основания пола нет, то можно не тратить время на черновой вариант стяжки, а приступить к дальнейшим действиям. Но все равно придется выполнить стяжку для выравнивания перепадов высот, выбоин или других дефектов. В таком случае потребуется залить стяжку с толщиной слоя от 30 до 70 мм. К следующему этапу можно приступать лишь после полного высыхания слоя выравнивания.

Составление схемы

До момента непосредственного распределения нагревательных элементов на поверхности пола в комнате лучше всего зарисовать самостоятельно схему, на которой отметить участки с мебелью, выбранный шаг укладки и другие моменты, которые будут играть существенное значение. Данная схема пригодиться и в дальнейшем во время настила напольного покрытия, чтобы не повредить нагревательные элементы.

При составлении схемы следует обратить внимание на некоторые пункты, которые позволят получить качественный результат:

Отступ от стен нагревательных элементов должен составлять как минимум 100-150 мм.
Прямолинейное распределение нагревательных элементов является не обязательным. В каждой ситуации даже нагревательные маты (секции) можно подрезать. Главное, чтобы не был поврежден нагревательный кабель. Данные действия проводятся с целью рационального использования системы отопления, сократить расходы электроэнергии, а также сконцентрировать основной нагрев основания пола в нужных местах.
При наличии громоздкой мебели в помещении, встраиваемой мебели, а также тяжелых бытовых приборов, которые не планируется выносить их помещения, не следует производить укладку нагревательных элементов. Заметно снизиться теплоотдача, следовательно, теплый прогретый воздух будет возвращаться обратно. Это приведет к перегреву системы на отдельном участке и повлечет ремонт теплого пола.

Отображаемый на схеме шаг укладки электрического теплого пола высчитывается по следующей формуле:

h = (S*100)/L

S – занимаемая площадь нагревательными элементами.

L – длина кабеля или нагревательного мата.

Минимальный шаг для укладки нагревательной секции составляет 80 мм. Но он не должен превышать 200 мм.

Расчет компонентов

Рассчитывать необходимое количество нагревательного элемента стоит исходя из того, для чего используется отопление в помещении. В случае с основным источникам тепла потребуется мощность нагревателя 160-180 Вт на м². Если же это дополнительная система отопления, работающая вместе с радиаторами или другими источниками, то достаточно будет выбрать мощность не более 140 Вт/м². В последнем случае все будет зависеть от того, как утеплено помещение и наличие источников поглощения тепла (окна, двери).

Первоначально определяется площадь основания, которое будет обогреваться. Сюда, как говорилось ранее, не будет включена от общей площади, площадь мебели и других стационарных предметов. Именно полученная площадь и будет полезной, на которой следует произвести укладку нагревательных элементов. В итоге останется лишь определить общую длину нагревательного кабеля или другого элемента нагрева основания пола, определить его суммарную мощность. Каждый метр нагревательного кабеля по мощности обычно составляет от 16 до 21 Вт. Это следует уточнять во время покупки.

Можно привести простой пример:

В комнате с площадью в 15 м² требуется создать нагреватель с мощностью 100 Вт на каждый метр квадратный. Так мы получим общую мощность, которая будет необходима – 1.5 кВт. Если выбирать кабель с мощностью в 20 Вт на каждый метр кабеля, то придется приобрести 75 метров нагревательного элемента. При этом не должно быть никаких соединений на отдельных участках, так как измениться сопротивление.

Такой же принцип выбора характерен и термомату. Но кроме этого дополнительно покупается монтажная лента. Она позволит не только качественно, но и проще осуществить крепление нагревательных элементов к основанию (бетонной стяжке).

Теплоизоляция

Теплый пол должен передавать тепло исключительно к основанию пола в комнате. Чтобы это было именно так и не было потери тепла в нижерасположенные помещения, следует качественно выполнить монтаж теплоизоляционного слоя. Это позволит довести до максимума эффективность системы отопления, а также сократить расходы на электроэнергию.

Самый оптимальный вариант утеплителя – пенофол, представленный в виде рулонов, имеющий фольгированное покрытие. Крепить его к основанию очень легко за счет имеющегося самоклеящегося слоя. Проклейка осуществляется стык в стык. Чтобы не было участков с пропусками, все стыки проклеиваются скотчем на основе из фольги.

Теплоизоляционный слой несколько должен заступать на стены. Это улучшит теплоизоляционные качества всего помещения. Альтернативные варианты утеплителя лишь сократят расстояние от потолка до пола. В таком случае можно приобрести пенополистирол или полипропилен.

От утеплителя сверху по стене крепится демпферная лента. Она создается для компенсации температурного расширения бетонной стяжки, а также напольного покрытия в процессе нагрева. Чтобы не было прямого контакта нагревательного элемента и слоя утеплителя, укладывается металлическая сетка, служащая одновременно и слоем армирования. К ней можно осуществлять крепление кабеля или нагревательного мата.

Установка датчиков и их проверка

Управлять системой гораздо проще, если имеются соответствующие датчики и приборы. В системен теплого пола эту роль выполняют термостат и температурный датчик. Все это позволяет устанавливать определенную температуру внутри помещения в зависимости от потребностей, а также время включения и выключения системы.

Установка датчиков осуществляется в стене, около розетки на расстоянии как минимум 30 см от основания пола. А вот датчик температуру крепится в самом полу. С этой целью от места с термостатом перпендикулярно основанию делается штроба в стене, которая опускается несколько и на пол. В нее первоначально помещается гофрированная труба, в которую укладывается датчик температуры. Стоит отметить, что датчик в гофре не должен пересекаться с нагревательными элементами, а располагаться между их витками. Чтобы в гофру не попадал раствор, все отверстия заделываются герметиком.

До укладки кабеля нагрева измеряется сопротивление, которое должно соответствовать паспортным данным. Допускается лишь незначительное отклонение не более чем на 10%. Здесь отличным помощником выступит мультиметр. Если все соответствует, можно приступать к распределению нагревательных элементов, согласно ранее созданной схемы.

Крепление нагревательного мата и кабеля

Когда все вышеуказанные действия выполнены и поверхность полностью готова, можно приступать к правильной укладке полов, а точнее нагревательного элемента. Для кабеля отлично подойдет монтажная лента, к которой и крепится каждый элемент конструкции теплого пола. Если же имеется армирующая сетка, то к ней крепится кабель при помощи специальных хомутов из пластика. Это выполнять очень просто и быстро. Главное, чтобы порядок укладки теплого пола был соблюден. Такие же действия выполняются и при укладке нагревательного мата. Но тут есть свои правила и требования:

Следует довериться рекомендациям от производителя, чтобы выбрать именно тот вариант, который необходим для конкретного помещения.
В процессе укладки, а также при разрезании следует внимательно следить за состоянием нагревательного кабеля. Он не должен быть поврежден.
Если температура в помещении меньше, чем -5 градусов, то лучше повременить с монтажом и укладкой полов.
Подключение матов к сети лучше доверить специалистам (электрику).
Терморегулятор позволяет автоматически отключать нагревательные маты от сети. Без него обойтись нельзя.
Маты не должны растягиваться под усилием. Все эти внешние воздействия приведут к его повреждению.
Создание заземления кабеля.

Обращать внимание надо на расстояние между витками. Оно должно выдерживаться идентичным на всей площади основания пола в помещении. От исполнителя требуется лишь правильно разложить нагревательные элементы и в дальнейшем подключить их термостату и другим компонентам.

Все параметры сопротивления кабеля, а также правильность подключения должны проверяться после укладки.

Заливка стяжки

Пропорции приготовления раствора очень важны. Без их четкого соблюдения не удастся получить желаемый результат. Если нет желания самостоятельно готовить материал для стяжки, то можно купить готовый вариант в магазине – сухие смеси, содержащие в себе все необходимые компоненты.

При самостоятельном замешивании компоненты должны быть выбраны исходя из следующей пропорции:

1 часть цемента.
4 части песка.
5 частей щебня.
5 части воды (с водой следует быть осторожным, так как очень жидкий раствор хорошо распределиться между нагревательными элементами, но быстро потрескается и выйдет из строя в процессе эксплуатации).
01 часть пластификатора, придающего раствору эластичности и прочности.

Такие компоненты, как перлит или керамзит вообще должны быть в стороне от раствора для стяжки теплого пола. Они не только нарушают теплообмен, но и могут привести к перегреву элементов теплого пола на отдельном участке.

Слой стяжки теплого пола обычно составляет 30-50 мм. Именно в этих пределах и следует работать, чтобы получить наилучшую эффективность работы отопительной системы. Полное высыхание раствора осуществляется в течение 28 дней. В течение этого времени нельзя включать теплый пол и запускать его в работу.

Бетонная стяжка применяется лишь по нагревательному кабелю. Нагревательный мат уже не требует такой серьезной нагрузки извне. Для него достаточно вместо стяжки слоя плиточного клея, который и сохнет гораздо быстрее. Можно сразу же производить укладки керамической плитки.

Особенности инфракрасного отопления

Для инфракрасного теплого пола особое внимание стоит уделить подготовке основания, а точнее его качественному выравниванию. Допускается лишь незначительное отклонение от горизонтальной линии (около 1 мм на 2 метра площади).

Когда выполняется укладка подогрева пола, нельзя забывать про настил термоподложки, которой может быть вспененный полиэтилен, с толщиной слоя в 3-4 мм. Обязательно с одной стороны у него должно быть покрытие из фольги.

При необходимости качественного распределения пленочного пола, можно разрезать отдельные секции. Но делать это следует исключительно по специально обозначенным местам. Для этого существует пунктирная линия с изображением в виде «ножниц». Данные участки в последующем изолируются битумной изоляцией. Она зачастую идет вместе в комплекте ИК теплого пола. Также должно выдерживаться при укладке расстояние от стен в помещении, которое составляет минимум 100 мм.

Инфракрасные полосы укладываются на подложку. Между полосами выдерживается зазор от 5 до 10 мм. Гарантирован моментальный выход из строя нагревательного элемента в случае его изгиба под углом 90 градусов. Провода с током напряжения зачищаются на расстоянии до 10 мм специальным ножом, чтобы не повредить сам провод. Полученный контакт помещается и зажимается в клемме. Когда все выполнено, его изолируют битумной изоляцией.

Для инфракрасного теплого пола характерно параллельное подключение. Для этого используются медные кабели с несколькими жилами. Сечение кабеля должно быть как минимум 1,5 мм². Все остальные компоненты (термодатчик, термостат) подключаются в обязательном порядке для качественной работы отопительной системы.

В итоге всех этих действий получается полноценный «пирог», от которого в течение максимум 30 минут после включения в сеть, передается тепло. Особенность есть лишь у инфракрасного теплого пола, когда прогревается напольное покрытие и предметы интерьера в помещении, от которых уже передается тепло воздуху. Монтаж не занимает много времени и средств. Главное – четко следовать имеющейся инструкции по установке отдельного взятого компонента.

Видео: Монтаж электрического тёплого пола — наглядная видео инструкция

Видео: Монтаж инфракрасного теплого пола. Инструкция по установке от ТЕПЛОНАПЯТЬ.РУ (electropara.ru)

Видео: Электрический теплый пол монтаж в стяжку кабель

Видео: Установка и монтаж тёплых электрических полов, видео урок укладки

Видео: Укладка теплого пола, кабель Veria. Подключение нескольких кабелей к одному регулятору.

sdelalremont.ru
