Что такое греющий кабель

Проблема замерзания водопроводов очень распространенная в наших климатических условиях. Чтобы предотвратить данный процесс, сегодня стали применять так называемые греющие кабеля.

Они могут использоваться в различных водопроводных системах. Очень часто применяют греющий кабель для канализации, который может укладываться как снаружи, так и внутри данных систем.

Основные характеристики

Как уже говорилось, греющий кабель способствует нагреванию жидкости, не позволяя ей замерзать. Представляет он из себя электрический провод своеобразной конструкции, в котором энергия тока превращается в тепловую.

Основной характеристикой кабеля является показатель тепловыделения, который измеряется Вт/м. Чем он больше, тем сильнее нагревается сам провод и нагревает воду в трубе.

Длина такого проводника может достигать нескольких десятков метров, что позволяет обеспечить нагрев довольно большого участка водопровода. Монтируется кабель по определенным схемам, что позволяет добиться максимально эффективной работы данной конструкции.

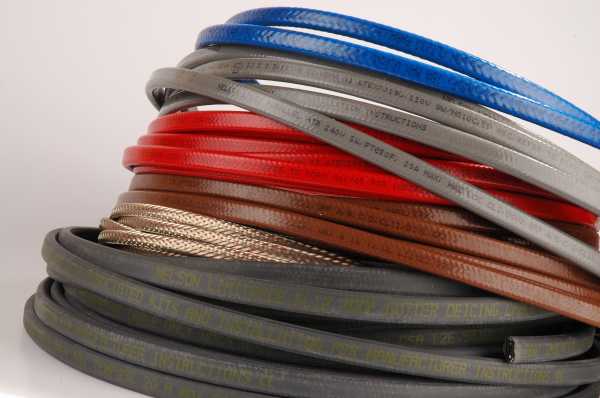

Основные виды кабелей

Такие проводники можно разделить на несколько видов:

  1. Резистивный кабель. Он состоит из центрального проводника и нескольких внешних оболочек из различных материалов. Такой тип проводника может устанавливаться как внутри, так и снаружи трубы. Чтобы обеспечить регуляцию температуры, сверху на трубопровод монтируют специальные датчики. Когда вода охлаждается, это фиксируется прибором, который и включает систему обогрева и на кабель подается ток. После того как трубопровод нагрелся до определенного значения, происходит автоматическое отключение подачи тока. Чтобы добиться хороших результатов таких устройство следует хорошо изолировать трубу.
  2. Саморегулирующийся проводник. Он состоит из нескольких хорошо изолированных проводников, которые способны реагировать на минимальные колебания температур. Принцип работы их основывается на изменении сопротивления, которое может увеличиваться или уменьшаться при охлаждении или нагреве.

Такие виды нагревающихся кабелей значительно эффективней предыдущих, а срок их службы может достигать 40 лет. Они абсолютно безопасны в использовании, что обеспечивается очень надежной изоляцией.

Применение греющих кабелей позволяет регулировать температуру воды в экстремальных участках водопроводов, что обеспечивает бесперебойную ее подачу к потребителю.

Смотрите также:

Виды трансформаторов http://euroelectrica.ru/vidyi-transformatorov/.

Интересное по теме: Как подключить дизельный генератор

Советы в статье "Как выбрать стабилизатор напряжения для дома" здесь.

Греющий кабель для водопровода:


euroelectrica.ru

5 вопросов и ответы на них

Саморегулирующий или резистивный? Экранированный или неэкранированный? Одножильный или двужильный? В чем различия и какой нагревательный кабель выбрать? Сравним виды и ответим на все вопросы в статье!

1.    Саморегулирующий или резистивный?


Это ключевая характеристика греющего кабеля, от которой зависит область его применения, способ монтажа и стоимость.

Саморегулирующий нагревательный кабель – гибко регулирует нагрев на разных участках, в зависимости от условий окружающей среды. Специальная матрица, расположенная между токопроводящих жил, определяет температуру воздуха и меняет сопротивление. Это обеспечивает множество преимуществ данному типу греющего кабеля – он не перегревается и не перегорает, экономит энергию, легко монтируется, может устанавливаться в разных средах, удобен при эксплуатации, безопасен.

Недостатки: высокая стоимость. Относительно небольшой срок службы матрицы (в среднем 10-15 лет, поэтому такой кабель редко монтируется в бетонную стяжку). И ограниченная максимальная длина (что связано с высокими пусковыми токами, превышающими номинальные, при низких температурах окружающей среды).

Применение: защита труб, крыш, ливневок и небольших наружных территорий (например, ступеней).


Котел «Ретра-3М» представляет собой конструкцию из прочного листового металла с очень развитой поверхностью приема тепла. Котел (http://retra.pp.ua/kotly/tverdotoplivnye-kotly-retra-3m) имеет трехкамерную структуру. Первая камера (топка) имеет большой объем, что позволяет максимально продлить период сгорания одноразовой загрузки топлива.
Резистивный кабель – имеет постоянное сопротивление и одинаковую мощность тепловыделения на всем протяжении.

Его преимущества: низкая цена, подходит для больших пространств, не меняет своих характеристик при длительной эксплуатации (может монтироваться в бетон).

Недостатки: обогреваемая территория должна иметь эффективную систему отвода талых вод. В обязательном порядке оборудуется терморегулятором и датчиками.

Применение: антиобледенение больших наружных территорий, защита цистерн и других емкостей.

2.    Двухжильный или одножильный?


Вторая не менее важная характеристика – это количество жил, проходящих внутри кабеля.

Одножильный греющий кабель обходится дешевле. Но может являться источником электромагнитного излучения. Поэтому его эксплуатация нежелательна в жилых помещениях. К тому же при расчете сопротивления кабеля и монтажных работах важно учитывать, что наличие только одной жилы требует возврата к точке подключения (поэтому такой кабель обычно укладывается в две нити).

Двухжильный кабель - безопасен и надежен, проще монтируется. Однако его стоимость, как правило, выше.

3.    Экранированный или неэкранированный?


Об этой характеристике производители и поставщики нередко умалчивают, тем не менее, она не менее важна, поскольку влияет на безопасность при эксплуатации.

Чаще всего на рынке можно встретить неэкранированный кабель.

Экранированный стоит дороже, поскольку технология его изготовления сложнее. Он отличается наличием своеобразного защитного «экрана» (из алюминиевой фольги или медной проволочной сетки), расположенного между жилами и внешней оболочкой. Его основная роль – предотвращение удара током.

Поэтому при покупке нагревательного кабеля рекомендуем уточнять – является ли он экранированным. В противном случае – обязательным является подключение устройства защитного отключения (УЗО).

4.    С пищевой оболочкой или без нее?


Саморегулирующие нагревательные кабели могут монтироваться не только на поверхности трубы, но и внутри нее. Причем есть модели, подходящие для защиты труб с питьевой водой.

Внешняя оболочка такого кабеля изготовлена из пищевого полимера, абсолютно безопасного для человека. Желательно чтобы производитель мог предоставить гигиенический сертификат, подтверждающий проведение необходимых тестирований.

Новый нагревательный кабель с пищевой оболочкой может иметь резкий химический запах. Опасаться этого не стоит. Кабель остается абсолютно безопасным для питьевой воды. А неприятный аромат со временем «выветривается».

Пример: Ensto Optiheat9, Plug'n Heat, HeatUp10 SeDS2-CF IN PIPE.

5.    Что еще важно при выборе нагревательного кабеля?


При открытой прокладке – желательно наличие защиты от ультрафиолетового излучения. При укладке внутри трубы - оснащение дополнительной водонепроницаемой оболочкой.

Поинтересуйтесь сроком гарантийного обслуживания. Например, финский производитель – компания Ensto предоставляет гарантию на греющий кабель, достигающую 10 лет!

Также необходимо уточнить уровень потребления энергии тем или иным греющим кабелем.

Не менее важны правильно проведенные расчеты и верный монтаж! Помочь в этом могут специалисты группы компаний «Терконт». Предоставим консультацию, подберем подходящий кабель, обеспечим поставку сопутствующего оборудования.

Примерные цены указаны в каталоге, на странице: Антиобледенение. Задать вопросы можно по телефонам, указанным в разделе: «Контакты», или обратившись в наши офисы продаж в Екатеринбурге и в Челябинске.

Группа компаний Терконт
копирование без ссылки на terkont.ru - запрещено

terkont.ru

Греющий кабель для водопровода: назначение, выбор, монтаж

Трубопроводы систем канализации и водоснабжения, проведенные над или под землей, при сильных морозах могут промерзать. Замерзшая в них вода превращается в сосульки, длина которых порой достигает нескольких метров, и использовать такие трубы практически невозможно. Даже если они не повредятся при расширении, вода все равно не сможет пройти по ним, минуя ледяное препятствие.

Устранять подобные неполадки трудно, дорого и долго, особенно, если трубопровод находится под землей, так что лучше заранее принять меры предостережения в виде дополнительного обогрева труб систем. Наиболее эффективной мерой является использование саморегулирующегося греющего кабеля для водопровода, который крепится вдоль труб и поддерживает необходимую температуру.

Что же такое греющий кабель и как он работает?

Греющим называется обычный кабель, покрытый специальными слоями, которые дают возможность регулировать сопротивление при прохождении тока. Из курса физики известно, что тепло, выделяемое при прохождении тока по проводнику, пропорционально его сопротивлению, таким образом, регулируется величина нагрева самого кабеля и трубопровода. В прежние времена использование греющего кабеля было ограничено – его использовали исключительно на производственных предприятиях, сейчас же он с успехом применяется для обогрева труб при частном строительстве.

Греющий кабель саморегулирующий, то есть он «включается» и «выключается» в зависимости от температуры. При температуре выше 5 °С он не нагревается, если же температура снижается ниже 5 °С, он начинает выделять тепло. Нагрев трубы при плюсовой температуре нужен для того, чтобы предотвратить ее промерзание. Если начать обогревать уже промерзшие трубы, уйдет какое-то время на то, чтобы растопить лед, что приведет к перебоям подачи воды или низкому напору в системе.

Греющий кабель состоит из двух проводников (холодного электрического и горячего нагревательного), соединенных между собой лазерной спайкой, термоограничителя и вилки для подключения к электрической розетке. Сверху кабель покрыт бесшовной изоляцией, что делает его нечувствительным к влаге, химическим, термическим или физическим воздействиям. Термоограничитель, как понятно из названия, контролирует нагрев кабеля в зависимости от температуры: при температуре ниже 5 °С он включает питание, а при ее повышении до 15°С автоматически выключает его. Автоматический режим позволяет экономить потребляемую электроэнергию без вмешательства человека.

Преимущества

Преимуществами греющего кабеля являются:

  • надежность. При правильном монтаже и подключении такого кабеля трубы канализационной и водопроводной систем будут надежно защищены от промерзания на протяжении длительного срока;
  • возможность использования для обогрева трубопроводов, находящихся как под, так и над землей. Сам кабель может прокладываться внутри труб или крепится сверху;
  • возможность использования даже для нагрева труб с питьевой водой в силу своей нетоксичности и безопасности;
  • экономичность, связанная с регулированным потреблением электроэнергии только тогда, когда температура опускается ниже заданной отметки;
  • простота эксплуатации. Для подключения кабеля нужно зафиксировать его на трубопроводе и включить в розетку.

Какие есть виды греющего кабеля?

Существует несколько видов греющего кабеля для водопровода, которые классифицируются по разным параметрам. Например, по схеме тепловыделения различают резистивные, саморегулирующиеся кабели и кабели с минеральной изоляцией.

Первый вид – резистивные кабели – делятся на линейные и зональные. Линейные кабели имеют нагревательную жилу, которая выделяет тепло при прохождении по ней тока. Такой кабель может иметь одну, две или больше жил спиральной или линейной формы. Обратите внимание, что произвольно разрезать такой провод нельзя.

Саморегулирующийся кабель по своей структуре напоминает резистивный: у него тоже имеются две жилы, по которым проходит ток, но нет изоляции. Саморегулирование выделяемого тепла обеспечивается зависимостью сопротивления полимера от температуры: при повышении температуры сопротивление растет, снижая тепловыделение. Использование такого кабеля исключает перегрев труб и перегорание жил. При монтаже его можно нарезать на секции, длина которых не менее 20 см.

Как выбрать кабель?

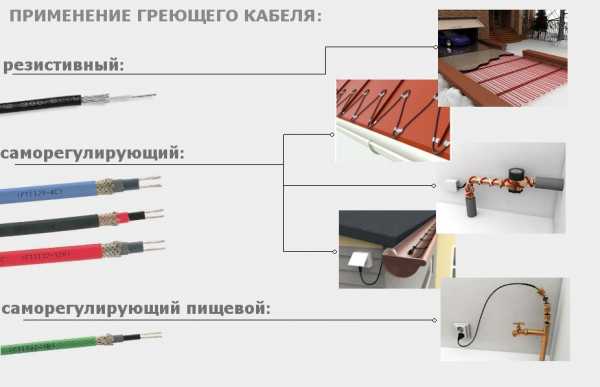

Подбирать тип греющего кабеля нужно, учитывая область его применения. Он может использоваться для обогрева трубопроводов частных домов или трубопроводов коммунальных служб. Разница между этими системами обогрева в их размерах и мощности греющего кабеля. Для частного дома подойдет кабель, мощность которого от 50 до 60 Вт/м, который без особых усилий справится со снегом или льдом. Использование более мощных кабелей можно считать пустой тратой денег – лучшего результата все равно не будет.

Греющий кабель характеризируется двумя основными показателями: рабочей мощностью и мощностью в состоянии покоя. Оба показателя наносятся на поверхность самого кабеля и являются частью его маркировки.

Монтаж греющего кабеля

Монтаж греющего кабеля – дело довольно трудоемкое и требующее определенных навыков, так что лучше для этой работы нанять специалистов. Кабель можно размещать непосредственно внутри обогреваемого трубопровода или фиксировать его вдоль труб, крепить его параллельными рядами или накручивать спиралью. Для фиксации провода используется стягивающая металлическая сетка или клейкая лента. При размещении кабеля поверх труб для лучшей теплоизоляции трубы вместе с кабелем обматываются фольгой. При выборе типа кабеля и способа его крепления важно учитывать количество тепла, идущего на обогрев системы, которое должно превышать потери тепла.

Вывод

Подведя итоги, можно отметить, что использование греющего кабеля – одно из наиболее эффективных решений проблемы с замерзанием воды в системах канализации или водоснабжения, с которой не всегда может справиться обычный слой утеплителя. Греющий кабель – надежная защита труб от замерзания в них воды, снижения напора в системе, деформации и разрыва трубопроводов.

dekormyhome.ru

Нагревательный кабель - это... Что такое Нагревательный кабель?

Кабельная система обогрева — система, преобразующая электроэнергию в тепло за счёт теплового действия тока в нагревательных элементах, выполненных в виде специальных кабелей.

Устройство

Система обогрева состоит из одного или нескольких отрезков нагревательного кабеля и, возможно, термостата и датчика температуры.

Кабель

Различают резистивные и саморегулирующиеся кабели. Резистивный кабель представляет собой один или два тонких металлических спиралевидных проводника, заключённые в изоляцию. Такой кабель относительно дёшев, но выпускается отрезками с наперёд выбранными длиной и сопротивлением, поэтому его невозможно резать на произвольную длину. Однопроводный кабель подключается обоими концами. Для двухпроводных кабелей возможно подключение с одного конца, при этом на втором конце проводники соединяются накоротко и изолируются. Во многих случаях возможность подключения с одного конца обеспечивает преимущество, поскольку при этом требуется меньшая длина подводящих кабелей. Плюсом является низкая стоимость, отсутствие пусковых токов, постоянство мощности по времени. Развитием этой идеи является секционный (зональный) нагревательный кабель. Вдоль такого кабеля идут два проводника низкого сопротивления, а между ними с определённым шагом подключаются короткие отрезки спиралевидных нагревательных проводников. Такой кабель дороже и толще обычного двухпроводного, его можно свободно резать с определённым шагом, он подключается с одного конца. Недостатки — возможность локального перегрева кабеля, появление при монтаже холодных зон в начале и конце контура. Преимуществами являются невысокая стоимость, отсутствие пусковых токов, постоянство мощности по времени, более технологичный монтаж по сравнению с резистивным кабелем, высокая надёжность нагревательного контура, так как при повреждении или локальном перегреве и выхода одной или несколько греющих зон из строя у кабеля не работает только повреждённая зона. Саморегулирующийся кабель содержит два неизолированных проводника, заключённые в специальную пластмассу. В зависимости от температуры сопротивление пластмассы изменяется, что позволяет кабелю регулировать выдачу тепла в каждой точке длины самостоятельно. Такие кабели выпускают «настроенными» на определённую температуру, например, температуру таяния льда. Для классификации таких кабелей применяют два показателя: первый показатель — мощность погонного метра кабеля при 10 °С, второй показатель — мощность кабеля во льду или в воде. Саморегулирующиеся кабели очень надёжны, экономичны, при монтаже их можно нарезать на необходимые длины, при некачественном монтаже переходных и концевых муфт и попадании влаги на тепловыделяющую матрицу возможен выход кабеля из строя. К кабелям для систем обогрева в большинстве случаев предъявляются повышенные требования. При использовании для систем обогрева необходимо обеспечить высочайший уровень электробезопасности, поэтому кабели для таких применений имеют экран из металлической или медной сетки между внешней изоляцией и изоляцией жил, этот экран следует заземлять. Для использования на открытом воздухе изоляция кабеля должна быть устойчива к действию ультрафиолетового излучения Солнца.

Управляющая аппаратура

Резистивные кабели дают всегда примерно одну и ту же мощность тепла, поэтому для получения требуемой температуры их используют совместно с термостатами и датчиками, которые измеряют температуру воздуха в помещении, грунта или кровли (в зависимости от назначения системы).

Применение

Кабельные системы обогрева находят широчайшее применение. Их преимуществами являются малые габаритные размеры кабеля и широкие возможности по передаче электроэнергии. Примерами применений являются:

  • Тёплый пол. Кабель устанавливается под покрытием пола либо в нижележащий слой бетона, либо в специальную металлическую сборку. Такая система повышает комфортность помещения и может использоваться как самостоятельная система отопления.
  • Подогрев твердеющего бетона. Твердение бетонной массы требует поддержания определённых температур, что может быть затруднительно в холодное время года. Возможно крепление нагревательного кабеля к арматуре будущего железобетонного изделия. В таком случае используется относительно дешёвый кабель с минимальной изоляцией, который затем так и остаётся в изделии.
  • Обогрев зеркал. В помещениях с повышенной влажностью на более холодную поверхность зеркал выпадает конденсат, что затрудняет пользование зеркалами. Размещение кабельной системы обогрева за стеклом зеркала позволяет решить эту проблему.
  • Защита труб от промерзания. Трубы, которым угрожает промерзание, предпочтительно заключать в теплоизоляция, которая замедляет охлаждение трубы. В ряде случаев потери тепла столь сильны, что эффективнее не усиливать теплоизоляцию, а компенсировать потери подогревом. В таком случае нагревательный кабель укладывается вдоль трубы (возможно, навивается на неё), а затем они вместе с трубой заключаются в теплоизоляцию.
  • Поддержание постоянной температуры технологических жидкостей и воды в пищевой, химической, нефтяной промышленности.
  • Растапливание снега и льда. Обледенение лестниц, пандусов, кровель и водосточных труб можно устранить путём растапливания снега и льда и увода талой воды с обогреваемой поверхности. Для лестниц и пандусов кабель монтируется под их покрытие, для кровель — от свеса крыши до снегозадержания, внутри водосточных желобов, для водосточных труб — внутри труб по всей их длины и вплоть до ливневой канализации (если есть). Также обогреваются ендовы, места примыкания к «тёплым» стенам. Такая система используется в автоматическом режиме с применением метеостанции или термостата с датчиками температуры, она настраивается на обогрев в условиях, когда есть риск обледенения (температуры вблизи нуля по Цельсию — от -12 до +3).

Преимущества

Главным преимуществом кабельных систем является относительно малое сечение кабелей, благодаря чему добавление таких систем мало увеличивает габариты конструкций, в которые они устанавливаются. Кроме того, энергия в такие системы подаётся также с помощью относительно тонких кабелей, которые легко монтируются, в результате их монтаж проще, чем систем на основе горячей воды. Потери энергии в таких системах значительно меньше, чем в системах с горячей водой, поскольку подводящие кабели выполняются с низким сопротивлением и потери на нагрев в них ничтожны, в то время как горячая вода более заметно охлаждается при передаче.

Недостатки

Слабым местом кабельных систем является электробезопасность. При их монтаже необходимо соблюдать серьёзные меры предосторожности и обеспечивать правильное подключение всех компонентов (включая заземление), правильную укладку и защиту кабелей от механических повреждений. Также нагревательные кабели в ряде случаев могут перегреваться и выходить из строя или провоцировать пожар. Особенно этот недостаток присущ резистивным кабелям. Поэтому укладка кабеля должна обеспечивать ему достаточное охлаждение, предотвращать перехлёст отрезков кабеля, чтобы даже в крайних случаях перегрев был невозможен. Системы на основе исправного саморегулирующегося кабеля лишены такого недостатка, поскольку в месте пересечения им не грозит зональный перегрев: их греющие элементы снижают выделяемую мощность и исключают угрозу перегрева. Однако нужно понимать, что саморегулирующийся кабель может иметь скрытые дефекты, изменяющие свойства его материалов, в результате полностью исключить угрозу перегрева невозможно и поэтому при укладке любого кабеля необходимо заботиться об охлаждении. Для сравнения, системы на основе горячей воды лишены такого недостатка, поскольку их трубопроводы не могут нагреваться выше температуры сетевой воды.

Примеры выбора мощности

Необходимая мощность для обогрева кровли в российских условиях составляет от 150 до 250 Вт/м. Для обогрева водостоков и желобов необходимая мощность — от 25 до 40 Вт/м. Обогреваемая площадь свеса кровли у двухэтажного здания размером 10×10 м составляет примерно 28 м², длина желобов и водостоков — около 70 м, в этом случае потребляемая мощность составит примерно 6,5 кВт.

Wikimedia Foundation. 2010.

dic.academic.ru

Нагревательный кабель — ТеплоВики - энциклопедия отопления

Материал из ТеплоВики - энциклопедия отоплении

Нагревательный кабель (греющий кабель) – это проводник высокого сопротивления, нагревающийся при прохождении по нему электрического тока. Является основным элементом систем кабельного обогрева, широко применяемых для решения проблем обогрева в промышленности и быту. Спектр применения нагревательного кабеля – от подогрева полов в жилых помещениях до поддержания температурного режима в трубопроводах неограниченной длины.

Внешне нагревательные кабели напоминают обычные коаксиальные проводники, предназначенные для передачи телевизионных сигналов. В продажу они поступают в виде нагревательных секций (бухт) фиксированной длины, рассчитанных на определенную площадь, то есть готовые нагревательные секции нельзя сделать короче или длиннее. Длина "холодных концов" также стандартная - от 0,75 до 2 м (у разных производителей), что вполне достаточно для выведения проводов в распаечную коробку на стене. Самым ответственным и наиболее уязвимым местом нагревательных секций являются соединительные муфты. От них надежности зависит срок службы всей системы кабельного обогрева. Каждую кабельную секцию снабжают подробной инструкцией, содержащей технические параметры кабеля и указания по его укладке. В зависимости от мощности секции имеют разную маркировку и окрашены в разные цвета, что помогает неспециалисту отличать их друг от друга. К соединительной муфте нагревательного кабеля крепят этикетку, на которой должна быть указана следующая информация: длина кабеля, его электрическое сопротивление и мощность. Выбор того или иного типа нагревательной секции определяется характером помещения, видом напольного покрытия и назначением отопительной системы (основной или дополнительный обогрев).

Описание

Это специфический вид кабельных изделий, которые выполняют функцию приемника электроэнергии, а не передающей линии. В основе принципа работы нагревательного кабеля – преобразование электрической энергии в тепловую энергию. Преобразование электричества в тепло происходит оптимальным и экономичным способом, без использования топлива или окислителя. Основным параметром нагревательного кабеля является удельное тепловыделение (Вт/м), то есть мощность, выделяемая на единицу длины.

Главный конструктивный элемент кабеля – внутренняя жила, изготовленная из специального сплава с высоким электрическим сопротивлением. Снаружи ее защищает оболочка из полимерного изоляционного материала с экранирующей сеткой из медной проволоки или сплошного алюминиевого экрана. Все это располагается в поливинилхлоридной оболочке, обеспечивающей надежную защиту от внешней среды.

Одножильный нагревательный кабель

Жилы изготавливают из стали, меди с никелевым покрытием или нихрома. Для изоляции нагревательного элемента используют стекловолокно, кремнийорганическую резину, слюду, фторполимеры, для защитных оплеток – луженую или никелированную медную проволоку, а также нержавеющую стальную проволоку. Наружную оболочку изготавливают из устойчивого к коррозии полимера.

Класификация нагревательных кабелей

Нагревательные кабели могут иметь:

  • одну жилу;
  • несколько жил;

Нагревательные кабели имеют достаточно развитую номенклатуру и находят применение в самых разнообразных установках и устройствах. По схеме тепловыделения они подразделяются на:

Двухжильный нагревательный кабель

Одножильный нагревательный кабель

Одножильный кабель недорогой по цене и простой по конструкции, но у него есть существенный недостаток – электромагнитное излучение.

Двухжильный кабель

В двужильном кабеле имеется токопроводящая жила, за счет которой уровень излучения снижается.

Резистивные кабели

Резистивные кабели делятся на:

  • линейные;
  • зональные.

Линейный резистивный кабель

В линейных тепло выделяется за счет эффекта Джоуля-Ленца при прохождении тока по нагревательной жиле. Кабель сконструирован таким образом, что в нагревательной жиле происходит полное падение приложенного напряжения, но не происходит перегрева выше допустимого значения. Длина секции может быть до нескольких сотен метров. Кабель такого типа бывает одножильным, двужильным или может иметь несколько нагревательных жил линейной или спиральной формы. Произвольная резка такого кабеля не допускается.

Зональный резистивный кабель

Принцип действия резистивных зональных кабелей такой же, различия имеются в их конструктивном исполнении. В зональном кабеле располагаются две параллельные изолированные токопроводящие жилы. В изоляции токопроводящих жил имеются «окна», смещенные по отношению друг к другу с заданным шагом. Поверх токопроводящих жил накладывают тонкую проволочную спираль из сплава высокого сопротивления. В «окнах» происходит замыкание спирали на жилы, а кабель становится набором резисторов, параллельно подключенных к токопроводящим жилам. Зональный кабель можно разрезать на секции, минимальная длина составляет 1,5 - 2 м, максимальную длину определяют сечением токопроводящих жил и линейной мощностью. Зональные кабели называют кабелями постоянной мощности, так как их мощность от температуры практически не зависит.

Саморегулирующиеся нагревательные кабели

Конструкция саморегулирующегося нагревательного кабеля

По конструкции саморегулирующиеся нагревательные кабели имеют сходство с резистивными зональными кабелями. В них также имеются две параллельные токопроводящие жилы, но без изолирующего покрытия. Токопроводящие жилы заключаются в полимерную проводящую матрицу, или соединяются посредством спиральных полимерных проводящих нитей. Саморегулирование происходит за счет того, что тепловыделяющий элемент кабеля, изготовленный из полимерного проводящего материала, существенно увеличивает сопротивление в процессе нагревания. Величина ТКр полимера в 12-18 раз больше, чем у проводника из меди.

Тепловыделение кабелей может меняться по длине и зависит от температуры окружающей среды. При ее повышении сопротивление полимера возрастает, а тепловыделение падает. Это и есть эффект саморегулирования, при котором не происходит перегревания и перегорания кабеля. Саморегулирующийся кабель можно нарезать в виде секций длиной от 20 см до нескольких десятков метров.

Кабели с минеральной изоляцией

Этот вид кабелей представляет собой металлический проводник с изоляцией из оксида магния (MgО) – компактированного неорганического минерала в цельной металлической оболочке из меди, медно-никелевых сплавов, нержавеющей или жаропрочной стали.

Проводник, представляющий собой токопроводящую жилу, изготавливается из меди, медных сплавов и сплавов сопротивления. Минеральный изолятор обладает ценными физическими свойствами, обеспечивает стабильность структуры и высокие диэлектрические свойства в широком диапазоне температур. Порошкообразный оксид магния признан самым надежным и высокоэффективным изолятором с высоким коэффициентом теплопроводности.

Преимущества кабеля с минеральной изоляцией

Кабели с минеральной изоляцией и медной оболочкой обладают целым рядом преимуществ:

  • Кабели этого вида характеризуются высокими механическими свойствами, которые обеспечиваются благодаря цельной механической оболочке;
  • Абсолютная стойкость и герметичность в различных средах;
  • Устойчивостью к действию УФ–излучения, максимальной защитой от электромагнитного излучения;
  • Очень низкий коэффициент линейного расширения;
  • Отличаются высокой погонной мощностью и длительным сроком эксплуатации, который составляет 60-80 лет.

Применение нагревательных кабелей

Нагревательные кабели широко применяются в быту и в промышленности.

В быту их применяют для:

В промышленности:

  • Для обогрева труб и трубопроводов;
  • Различных резервуаров и емкостей;
  • Разогрева продуктов питания;
  • Поддержания технологической температуры;
  • Подогрева пола морозильных камер.

Тёплый пол

Встроенные кабельные системы Тёплый пол могут применяться для отопления жилых и производственных помещений. Характеризуются повышенным комфортом, удобной эксплуатацией и значительной экономией электроэнергии, обеспечивают равномерное и оптимальное распределение тепла. Устанавливается в конструкцию любого типа – в бетонные, деревянные и другие виды полов в толщу цементной стяжки, укладываемой под декоративным покрытием пола.

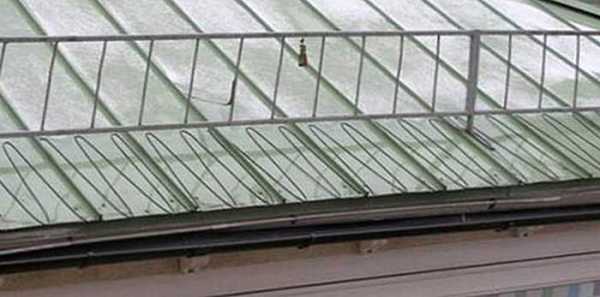

Обогрев водостоков и кровли

Обогрев водостоков при помощи нагревательных кабелей обеспечивает работоспособность системы организованного водостока в течение зимы и межсезонья, помогает решить проблему обледенения крыш, образования сосулек и обеспечивает безопасность прохожих. Кроме того, системы обогрева снижают расходы на ремонт кровли. Для обогрева кровли и водостоков чаще всего применяют саморегулирующиеся греющие кабели, которые монтируются вдоль водосточных труб и путей стока воды, на ендовах, водометах, карнизах и примыканиях.

Обогрев водопровода

Системы кабельного обогрева широко применяются для защиты трубопроводов от промерзания и повреждения. Их устанавливают снаружи или внутри трубы. Греющий кабель для водопровода подбирают так, чтобы потери тепла трубопровода не превышали выделяемого системой тепла. Кабель укладывается в один или несколько параллельных рядов. Применяется также способ укладки кабеля по спирали. Для крепления используют липкую ленту или стягивающую металлическую сетку. Снаружи трубу с кабелем обматывают фольгой.

Обогрев труб и трубопроводов в промышленности

Обогрев трубопроводов Обогрев трубопроводов Нагревательным кабелем

Системы обогрева трубопроводов предохраняют не только от замерзания в них воды, но и от кристаллизации, чрезмерного загустения различных веществ и закупорки труб при перекачке нефтепродуктов, химикатов и других жидкостей. Вследствие промерзания водопроводных труб они лопаются, а трубопроводы, используемые для подачи топлива, закупориваются и выводят из строя оборудование. Для трубопроводов длиной более 150 м и трубопроводов для вязких жидкостей применяются зональные или специальные резистивные греющие кабели постоянной мощности для высоких температур. Системы кабельного обогрева компенсируют теплопотери содержимого трубопроводов и предотвращают выпадение конденсата при прохождении по тубам газообразных продуктов. Система обогрева трубопроводов состоит из нагревательной части, распределительной и информационной сети, а также системы управления.

Обогрев резервуаров и емкостей, разогрев продукта, поддержание технологической температуры

Прохождение технологической цепочки в современной промышленности требует определенного температурного режима, который обеспечивает промышленный обогрев емкостей, резервуаров и других объектов. Обогрев резервуаров и емкостей производится для поддержания необходимой температуры их содержимого – нефти, нефтепродуктов, химических веществ, пищевых продуктов и воды. Основными его задачами является технологический обогрев, предотвращение замерзания, компенсация теплопотерь и стартовый разогрев. Для обогрева резервуаров и емкостей могут использоваться все виды кабелей. Система обогрева состоит из нагревательного кабеля и аксессуаров, контрольно-распределительной сети, осуществляющей передачу сигналов и питание, и системы управления.

Подогрев пола морозильных камер

Полы в морозильных камерах находятся в постоянном взаимодействии с грунтом, который промерзает и вспучивается. В результате этого разрушается не только пол, но и само сооружение. Во избежание этого, в морозильных камерах устанавливают системы защиты грунта от промерзания. Широкое применение получили системы кабельного обогрева. Нагревательный кабель укладывается между холодной поверхностью и фундаментом. При укладке теплоизоляционных полов греющий кабель прокладывают ниже теплоизолирующего слоя. Система кабельного обогрева морозильных камер надежна, долговечна, безопасна и не требует профилактического ремонта.

Нагревательные кабели находят широкое применение во многих отраслях промышленности, их используют в устройствах самых разных размеров и мощностей – от греющих элементов в бытовых приборах до систем обогрева железнодорожных путей, стадионов, взлетных площадок и магистралей трубопроводов.

См.также

Литература

  • Лещинская Л.В., Малышев А.А. Отопление загородного дома / Яценко В.А.. — Москва: Аделант, ООО, 2005. — С. 271-273. — 384 с. — 5000 экз. — ISBN 5-93642-032-9

Источники

ru.teplowiki.org

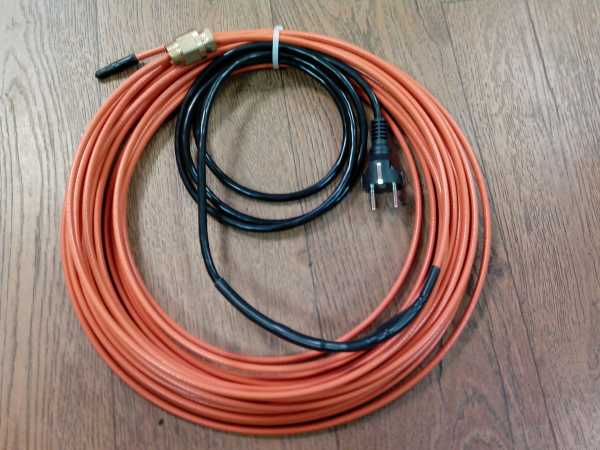

Греющий кабель для водопровода: выбираем обогрев труб

Если еще буквально несколько лет назад система защиты трубопроводов от замерзания использовалась исключительно в промышленных масштабах, то в наше время она актуальна и в быту. Такие системы обеспечивают нормальное функционирование трубопровода даже при очень низких температурах воздуха.

Подобные системы порой предотвращают аварийные ситуации, связанные с замерзанием трубопровода, что может быть причиной его разрушения. Для того, чтобы защитить трубопровод от замерзания, применяют греющий кабель.

В греющий кабель для водопровода входит: электрический и нагревательный проводники термоограничителя и штепсельной вилки. Эти проводники соединены лазерной спайкой. Кабель полностью неподвластен влиянию влажной среды, поскольку прочно защищен бесшовной внешней изоляцией.

Температуру в трубе контролирует термоограничитель. Если она поднимается до 15 градусов, он автоматически выключает питание. Если температура опускается до 5 градусов питание в кабеле восстанавливается.

Виды греющего кабеля для трубопровода:

— резистивный
— саморегулирующийся

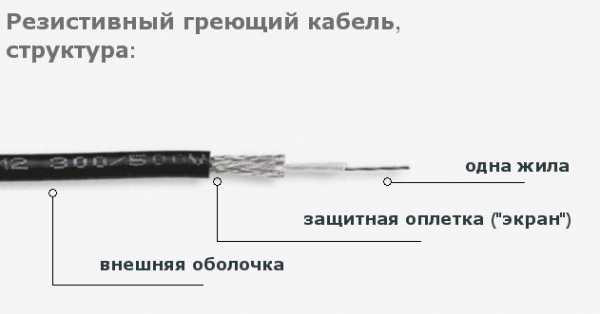

Резистивный кабель — это достаточно несложная конструкция. У него невысокая стоимость, но при этом — большой объем потребляемой электроэнергии при сравнительно небольшой области использования (например, теплые полы или трубы d= до 4 см).

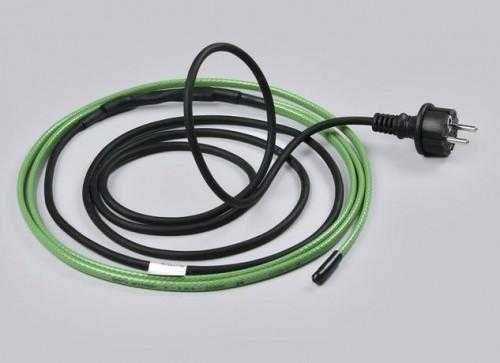

Греющий кабель для водопровода


У резистивного провода постоянная величина сопротивления. Он отдает тепло в рабочем состоянии в определенном диапазоне температур от 5 до 13 градусов. Это обеспечивает постоянный подогрев воды зимой.

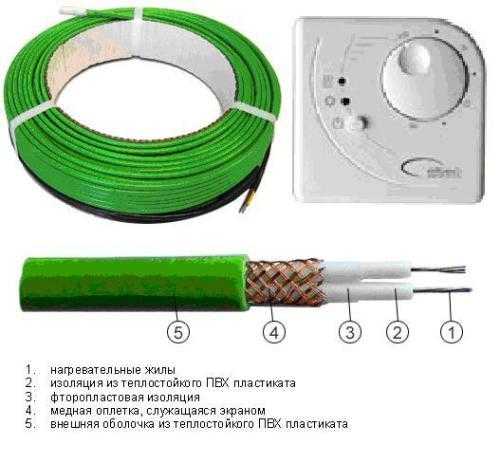

Данный тип кабеля включает в себя:

— одну или две нагревательные жилы
— слоя изоляции
— экран-сетку
— защитную оболочку

Резистивным называют провод, состоящий из одной или нескольких нагревающих жил, которые заключены в специальные оболочки с экраном. Это законченные изделия — участки различной длины и мощности.

Одножильные провода подсоединяют к электросети двумя концами, т.к. при монтаже к одной точке нужно подвести оба конца провода. Двухжильные провода подключаются одним концом.

Основным минусом резистивных проводов является постоянная работа на полной мощности и невозможность резки их на части.

Саморегулирующийся греющий кабель работает на сложном сопротивлении. Сопротивление такого вида кабеля меняется в зависимости от температуры воды. При увеличении сопротивления происходит снижение тепловыделения, а при уменьшении сопротивления — выделение тепла увеличивается.

Саморегулирующийся греющий провод включает в себя две параллельные жилы, впрессованные в матрицу, изготовленную из полимера. Сопротивление этого провода меняется в зависимости изменения температуры воздуха.

Установка провода или кабеля такого типа осуществляется проще, потому что его можно нарезать на части нужной нам длины. Саморегулирующийся греющий кабель для труб является незаменимым при сложной конфигурации трубопровода. Это исключит возможность перегрева, в результате перепадов температур на разных участков водопровода.

Плюсы от применения саморегулирующегося провода

Большая область применения такого провода: трубы разного диаметра, а также — емкостей, водостоков и т.д. Главное его отличие — это возможность реагировать на температуру воды в трубопроводе без каких-либо дополнительных электронных датчиков.

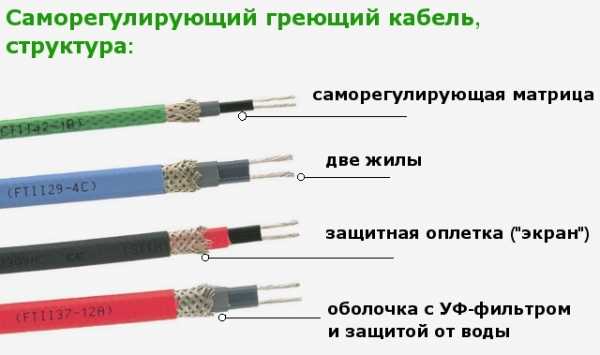

Саморегулирующийся провод отличается от резистивного и внешне, и по набору составных частей:

— две токоотводящих жилы из меди, встроенные в матрицу из полимера, на основе углерода
— полупроводящая матрица
— несколько слоев термопластической изоляции
— оплетка из медной сетки
— наружная защитная оболочка

Греющий кабель внутри и снаружи трубы


Достоинства саморегулирующегося провода:

— возможность нарезки
— удобство монтажа
— длительный период использования

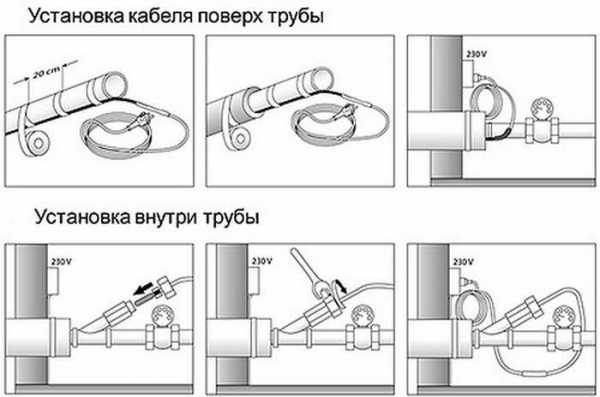

Как правильно выполнить установку греющего кабеля для водопровода

Помимо того, что кабель может монтироваться во внутрь трубопровода, его можно установить и по верх трубы, обмотав ее им снаружи. Главная задача — подобрать его так, чтобы потери тепла в сети были больше количества тепла, выделяемого системой.

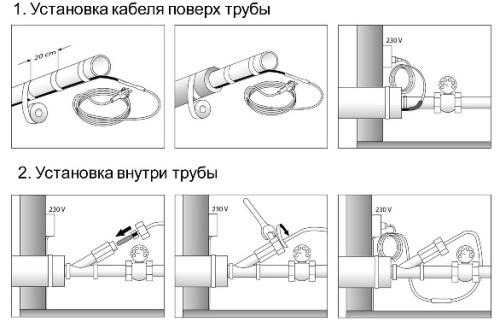

Существуют два основных способа монтажа греющего провода

1. Наружная прокладка — самое распространенное использования наружного монтажа. Этот метод может быть применен только в том случае, если трубопровод хорошо утеплен и гидроизолирован, особенно тот участок, который находится на поверхности земли. Этот вид установки можно выполнить своими руками, поскольку он несложный.

2. Внутренняя прокладка греющего провода.

Этот способ хорошо используется для канализационных систем, в некоторых случаях и для систем отопления. Но для водопровода с питьевой водой его использовать не следует.

Самым удобным такой способ монтажа оказывается при прокладке в уже установленных трубопроводах, с ограниченным к нему доступом. При заведении провода в трубы не повредите изоляцию об выступающие элементы деталей. Ввод провода происходит через муфту, которая устанавливается на систему.

При монтаже проводов для обогрева труб самым главным условием является хорошая изоляция провода, это может быть алюминиевая фольга или скотч-фольга.

Монтаж греющего кабеля


Основные способы крепления провода к трубе

1. Вытягивание провода по длине в линию и приклеивание его липкой лентой.

2. Подвешивание провода нужной длины по трубе в виде петель.

В данном случае провод прихватывается к трубе при помощи кусочков скотча, далее наматывается петлями на трубу и приклеивается скотчем по всей длине.

3. Наматывание кабеля на трубу по спирали и приклеивание липкой лентой.

Как правильно подобрать греющий кабель для труб

В нашем суровом климате одной только теплоизоляцией водопроводных и канализационных труб не обойтись. Выбор обогревающего кабеля производится исходя из того, какие перед ним будут поставлены задачи.

Для частных домов, коттеджей, канализационных труб, водопроводов обычно применяют обогреватели небольшого размера. Достаточно кабеля мощностью не более 50-56 Вт/м. Такой мощности должно хватить, чтобы подача воды происходила беспрепятственно.

Кабели большей мощности требуют и больших затрат электроэнергии, т.е. приведут к повышению расходов на их эксплуатацию. Как правило, на поверхности изделия указывается рабочая мощность греющего кабеля и мощность в состоянии покоя. Смотрим видео.

Читайте также:

teplomex.ru

виды, область применения, особенности конструкции

Поиск решений, сочетающих архитектурную оптимальность и предельно возможную планку комфорта, на сегодняшний день, получил максимум популярности в области развития новых технологий.

Внедрение всё новых новшеств постоянно меняет мировую индустрию возведения и обустройства жилых зданий различного типа, и разнообразных коммерческих сооружений.

Среди таких решений одну из топовых позиций по обеспечению обогрева полов и других участков конструкции домов, по мнению самых авторитетных инженеров, в последние годы занимает греющий кабель. Его использование дает отменные результаты и в конструкциях кровельного обогрева или греющих полов, и в системах термозащиты трубопроводов.

Чем же он так хорош?

Среди множества позитивных сторон использования именно этого стремительно набирающего популярность решения особо можно отметить:

обширное число мест и условий применения греющего кабеля; эту технологию вполне можно считать универсальной, область её использования включает и кровельный обогрев, и подогревающие пол конструкции, и обогрев трубопроводов на улицах или под землей;

высокий уровень надежности таких систем подогрева, при условии грамотного расчета и корректного монтажа;

предельную простоту любых работ по установке компонентов систем отопления и любой деятельности по её эксплуатации;

весьма высокий уровень экологичности - обогрев кабельного типа никакого ущерба окружающей среде не наносит.

Два вида кабеля, со своими плюсами и минусами

Как известно из теории, имеется две разновидности нагревающего кабеля: он может быть саморегулирующимся или же резистивным. Более простой является резистивная разновидность, которая широко задействована в обогреве труб, если их диаметр не превышает сорока миллиметров, и в системах теплых полов для дома.

Это решение отличается дешевизной, простотой и долговечностью. Есть у данной технологии и свои минусы: как правило, системы обогрева, основанные на резистивных проводах, обладают низкой ремонтопригодностью.

В остальных случаях, требуется применение теплоотдающего провода саморегулирующегося типа – он реагирует на температурные сдвиги без использования датчиков.

Примером такого кабеля может послужить греющий кабель SAMREG мощностью 16Вт и 24Вт.

Эта технология имеет множество положительных качеств, и лишь один, но серьезный минус: полупроводниковый регулирующий температуру элемент недолговечен. Потому, монтируя саморегулирующиеся тепловые провода, следует избегать замуровывать их в бетон или закрывать к ним доступ иными стационарными строительными конструкциями.

Следует помнить, что только компетентный и опытный специалист-энергетик способен грамотно порекомендовать выбор той или иной разновидности греющего кабеля, подобрать его оптимальные параметры и определить модель и тип, которые подойдут именно в данной конкретной ситуации.

Электрообогрев труб, полов, крыш...

Если местом работ станет водопровод, то возможна как наружная, так и внутренняя по отношении к трубе установка элементов системы электро-обогрева. Если диаметр трубы велик, зачастую в ход идет саморегулирующаяся разновидность и прокладка снаружи. Если диаметр мал, прокладка может быть внутренней, а разновидность теплового провода — резистивной.

В онлайн-магазине elektrika-ok.ru вы можете купить греюший кабель для труб по выгодным ценам!;

Учитывая шквальный рост популярности теплого пола, в силу его удобства и в квартире, и в частном доме, использование электрических обогревательных элементов в этой сфере востребовано не меньше. И отличную репутацию данного решения легко понять.

По мнению ряда архитекторов, если сохранятся нынешние тенденции, полы с подогревом в обозримом будущем вовсе вытеснят привычные всем системы парового отопления, использующие радиаторы. Во всяком случае, в некоторых сегментах жилого строительства.

Как правило, при возведении коттеджей сегодня используется резистивная разновидность теплового провода, равномерным образом распределенная в бетонной стяжке комнаты, что превращает всю поверхность пола в аналог отопительной панели.

Кровельная система электро-обогрева решает ключевую задачу – она надежно предотвращает обледенение поверхностей крыши. Рационально монтировать такой обогрев в тех местах, где снег скапливается и смерзается, а также там, где формируются сосульки и наледь – это делает ненужной механическую чистку.

Предотвращение замерзания – нередкая задача и на промышленных объектах: водные объемы, различные химические соединения или нефтепродукты нередко в обязательном порядке должны обогреваться, и использование обеих разновидностей греющего кабеля, как показывает практика последних десятилетий, может считаться весьма эффективным решением подобных задач.

Видео: Подключение саморегулирующегося нагревательного кабеля

www.stroypraym.ru
