Монтаж теплого пола своими руками: инструкции, фото, видео

Давно ушла в прошлое система обогрева пола горячим воздухом и дымом. Радиаторы отопления тоже не вызывают искреннего интереса. Любовью народа пользуются системы обогрева пола как жидкостные, так и электрические. Причем последние набирают все большее количество поклонников благодаря простоте монтажа. О способе обогрева пола электричеством мы и поговорим в рамках этой статьи. Вы узнаете о секретах мастеров и ознакомитесь с основными правилами при укладе теплого электрического пола своими руками.

Содержание статьи:

Виды электрического теплого пола и их особенности

Принцип работы у всех электрических систем обогрева одинаковый. По жилам передается электрический ток, который, благодаря сопротивлению, греет материал. Для наиболее эффективной отдачи тепла разработаны системы подогрева нескольких видов: кабельные и пленочные (инфракрасные). Читайте статью Плюсы и минусы различных типов теплых полов.

Кабельный теплый пол

Передача тепла осуществляется по кабелю, состоящему из медных жил, оплетки, изоляции. В зависимости от технологии изготовления материала, бывает двух видов:

  1. Умный кабель (другое название саморегулирующийся). Его особенностью является изменение толщины жила в зависимости от окружающей ее температуры. За счет этого увеличивается или уменьшается сопротивление и как следствие, температура.
  2. Резистивный. Этот вид материала состоит из жил, изготовленных из материала с высоким сопротивлением (медь или латунь). В ремонте квартир и частного дома используется чаще всего по причине низкой цены и легкого монтажа.

В продаже встречается кабель нескольких типов. Он может продаваться на катушке, в виде листов на монтажной сетке и матов. Для самостоятельного монтажа пленочного теплого пола предпочтительнее последние два варианта: в них уже рассчитана длина кабеля, его сопротивление и другие условия. Устройство обогрева из катушечного кабеля доступно лишь специалистам.

Независимо от вида исполнения, прокладывать кабель желательно под бетонной стяжкой. Дело в том, что сами по себе жилы остывают быстро, а слой бетона, толщиной в 15 см, способен аккумулировать тепло и отдавать его помещению даже после отключения электросети. В связи с этим, применяют этот тип полов обычно «под плитку». Если говорить о рекомендуемом напольном покрытии, то использовать можно практически любой известный материал, за исключением ПВХ линолеума. Идеален для этих целей кафель и керамогранит.

Инфракрасный теплый пол

В этой системе обогрева роль проводника электричества выполняют пластины из различных материалов:

  1. Биметаллический пол состоит из двух слоев пленки, между которыми проложены «дорожки» из сплавов двух металлов (медь и алюминий), отсюда и название. Этот тип теплого пола используется чаще всего, он идеально подходит под ковролин, ламинат или линолеум
    . Единственным недостатком является невозможность укладки пола в тех местах, где планируется размещение мебели.
  2. Углеродный теплый пол используется гораздо реже по причине своей дороговизны. В изготовлении используется лавсановая пленка и резистивные углеродные элементы. За счет этого устройство эффективно работает в разных условиях, например, в полах, заставленных мебелью.

Для работы этого вида пола допустимо отсутствие бетонной стяжки сверху. Достаточно какого-либо выравнивающего и защитного покрытия.

Несмотря на технические различия, требования к подготовке пола под монтаж одинаковы и для кабельного, и для инфракрасного пола. Рассмотрим их подробнее.

Как правильно подготовить основание для теплого пола?

Подготовительные работы включают в себя выравнивание основания и его утепление. На первоначальном этапе сложно нет ничего: нужно просто избавиться от больших ямок, значительных неровностей и ветхого покрытия. Для этого достаточно бетонной стяжки толщиной несколько сантиметров и с использованием бетона марки не ниже М-300. Полный демонтаж, за исключением полов из дерева, не требуется.

К сведению: теплый пленочный пол можно стелить и на деревянное основание.

Что касается утеплителя, то тут есть ряд требований:

  • толщина не менее 3 мм для инфракрасного пола и от 2 см для кабельного;
  • отсутствие металлического покрытия, в том числе и фольги;
  • термостойкость и влагозащищенность.

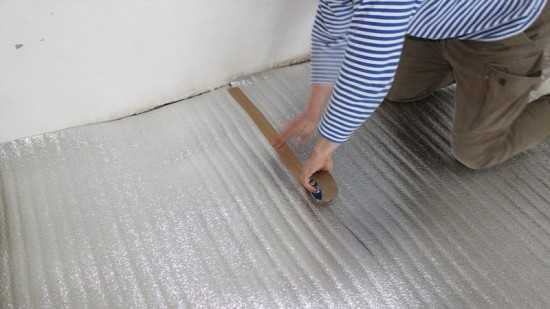

На основание утеплитель укладывается без перехлеста и значительных зазоров между листами. Материал фиксируется к основанию и между собой монтажным скотчем, для стыков между утеплителем плиточного вида можно использовать герметичный клей либо монтажную пену. Кроме пола, утеплить надо и прилегающие к нему стены на высоту 15-20 см.

Самостоятельный монтаж инфракрасного пола

Технология монтажа этого вида обогрева наиболее простая, однако имеется ряд нюансов, о которых нужно знать перед тем, как монтировать систему самостоятельно. Соблюдение инструкции поможет избежать ненужных расходов времени  и средств. Для простоты расчетов опишем процесс монтажа теплого пола в помещении длиной 4 м и шириной 3 м.

Планировка укладки

Именно на этом этапе допускается больше всего ошибок, которые усложняют дальнейшую работу. На что определить внимание? В первую очередь на то, где будет находиться регулятор температуры. Тут важна взаимосвязь: терморегулятор крепится на ту стену, возле которой будут подключаться маты к электросети, а сами маты должны быть уложены таким образом, чтобы было как можно меньше стыков между ними.

Планировка усложняется тем, что нельзя превышать максимальную длину листа пленочного пола. В случае с нашим помещением рационально будет использовать рулоны шириной 1 метр. При этом укладывать их нужно вдоль стены с длиной 4 метра (максимальная длина листа при ширине 1 метр как раз равна четырем метрам). Терморегулятор будет находиться на стене трехметровой ширины.

После планировки последовательность действий будет следующей:

Сделать в утеплителе углубление для сенсорного датчика. Оптимально место для него – как можно ближе к термостату.

Расстелить маты, согласно планировке, избегая перехлестов и больших зазоров. Если требуется материал разрезать, то делать это в свободных от темного напыления местах и не повреждать жилы. Скрепить листы между собой, используя обычный малярный скотч.

На стороне, противоположной от точки подключения, заизолировать края материала с помощью битумной изоляции. Чтобы изолированное место не топорщилось, его следует утопить в утеплитель. Сверху закрепить малярным скотчем, это предаст конструкции дополнительную защиту. Используя скотч прикрепить пленку по периметру к теплоизоляции.

К месту для подключения прикрепить зажимы, которые идут в комплекте. Делается это следующим образом: нижнюю часть зажима просунуть между пленкой и жилой, верхнюю плотно прижать, чтобы пробить пленку, но не повредить жилу. Заизолировать зажимы, используя битумную изоляцию.

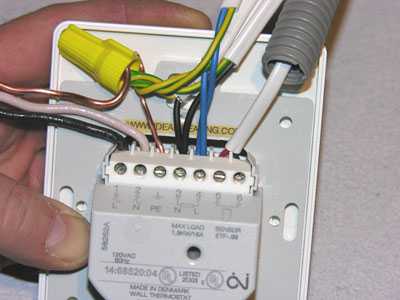

Подключить кабель сенсорного датчика к соответствующей клемме на терморегуляторе. Подключить маты, согласно прилагаемой инструкции.

Важно: подключение должно быть последовательным.

Подключить терморегулятор к электрической цепи. Мощность устройства рассчитывается следующим образом: необходимо умножить мощность одного квадратного метра инфракрасного пола на общую площадь настила. Совет: подключать термостат можно и в обычную розетку, но лучше использовать УЗО или автоматический выключатель.

Сделать тестовый запуск системы. Для этого включить ее на 15 минут и проверить, чтобы все маты прогревались равномерно, а места подключения не искрили.

Если все работает исправно – монтаж теплого пола своими руками выполнен, и можно приступить к укладке напольного покрытия.

Многие люди задают вопрос, для чего нужен терморегулятор, можно ли обойтись без него? Ответ прост: нельзя. Температура теплого пола не должна быть выше 27-28 градусов, при большем значении будет портиться напольное покрытие.

Технология монтажа кабельного пола своими руками

Монтаж кабельного пола начинается с укладки армирующей строительной сетки. Размеры ячеек могут быть различными, но не менее 1,5 см. Лучше всего подходят ячейки шириной 5 см. Сетка выполняет функцию основания для кабеля и служит скрепляющим элементом для бетонной стяжки. Если выполняется монтаж кабеля, закрепленного на секциях, то укладка сетки не требуется.

Технология монтажа кабеля в виде секций принципиально не отличается от монтажа ИК пола. Поэтому рассмотрим прокладку катушечного кабеля. Выше писалось о том, что это действие способен выполнить лишь специалист, но, обладая базовыми знаниями, монтаж можно выполнить и своими руками. Просто на этапе тестирования нужно пригласить квалифицированного электрика, который дополнительно проверит безопасность и работоспособность обогрева пола.

Монтажная сетка (лента) уложена, кабель нужного сечения куплен, и можно приступить к работе.

Уложить монтажную ленту с расстоянием между полосами около метра. Эта конструкция облегчит процесс фиксации кабеля к сетке. Можно обойтись и без ленты, в этом случае фиксация осуществляется с помощью пластмассовых стяжек.

Кабель укладывается змейкой с таким расчетом, чтобы конец кабеля находился возле его начала. Важно, укорачивать или наращивать кабель нельзя: при продаже его сразу режут на рекомендованные куски, соблюдая соотношение сечения жилы к ее длине.

Шаг кабеля (расстояние между витками) варьируется от 8 до 15 см и подбирается с учетом требуемой температуры пола. Чем меньше шаг, тем выше температура. По этой причине возле внешних стен лучше сделать шаг меньшим, постепенно увеличивая его к середине комнаты. Радиус петли может быть произвольным, но не должен быть меньше 5 см. Если кабель перегнуть, он может деформироваться, что приведет к повышению сопротивления и быстрому выходу устройства из строя.

Кабель прикрепить к сетке с таким расчетом, чтобы он лежал ровно и не мешал в дальнейшем, при заливке стяжки. Оптимальное расстояние между креплениями 50-100 см, в зависимости от размера кабеля.

Уложить сенсорный датчик температуры. Для этой цели его лучше пропустить через гофрированную трубку таким образом, чтобы его можно было легко извлечь. Это упростит его замену в случае выхода из строя. Датчик должен находиться на одинаковом расстоянии от кабеля, но не менее метра от его закругления (петли).

Металлическую сетку, на которую укладывался кабель, необходимо заземлить. Если заземление не предусмотрено, то можно занулить к электропроводке. Отличить ноль от фазы можно с помощью отвертки-индикатора.

Нужно подключить все провода к терморегулятору согласно инструкции

Подключение термостата выполняется в той же последовательности, как и в случае с инфракрасным полом. Единственное отличие – кабельный пол нельзя подключать напрямую к розетке, лучше использовать УЗО. Перед подключением всей системы к питанию нужно пригласить электрика.

Специалист должен проверить мультиметром сопротивление, которое не должно отличаться от значения, указанного в паспортных данных более чем на 10%. Кроме того, электрик проверит правильность соединения кабеля с терморегулятором, и подключит всю систему к электричеству.

Перед тестированием необходимо проверить терморегулятор. Для этого выставить его в минимальное положение, подать электричество рубильником и сразу перевести терморегулятор на максимальную температуру. Если слышен щелчок – устройство работает исправно и можно проводить тестовый запуск.

Кабельный теплый пол включить минимум на 12 часов, лучше на сутки. Проверить изоляцию и места соединения. Если замечаний нет, система работает исправно и греется равномерно – монтаж выполнен правильно, и можно приступать к заливке бетонной стяжки.

Совет: если вы укладываете кабель на деревянный пол, то в местах его прохождения через лаги нужно сделать защиту от перегрева. Для этого достаточно обмотать кабель металлическим материалом или фольгой.

Укладка чистового напольного покрытия: советы и рекомендации

Инфракрасный теплый пол редко монтируют в бетонную стяжку, чаще всего приступают непосредственно к укладке напольного покрытия. Поэтому к завершающим работам можно приступать сразу, после остывания системы. Нужно знать, что материал для пола имеет разные требования к укладке на теплый пленочный пол:

Линолеум и ковролин ложится на листы фанеры или ОСБ, защищающие пленочный обогрев от нежелательного механического воздействия и помогающие добиться идеально ровной поверхности пола

  • ламинат, паркет и другие материалы из дерева можно укладывать непосредственно на теплый пол;
  • кафель и керамогранит кладется на клей. Перед тем как положить, нужно закрепить на пленочной системе подогрева сетку, фиксируя ее с помощью дюбелей. Сверлить отверстия под крепежи нужно в местах, где отсутствует темное графитовое напыление. Время между окончанием укладки плитки и запуском подогрева не должно быть меньше четырех недель. Именно столько требуется времени на то, чтобы влага из клея испарилась полностью.

Положить чистовое напольное покрытие на кабельный теплый пол возможно после окончательного застывания стяжки. Если же по каким-то причинам стяжка не заливалась, то нужно соблюдать следующие правила:

  • кафель, керамогранит и им подобные материалы укладывать без стяжки нежелательно: поверхность не будет прогреваться равномерно;
  • ламинат и паркет можно класть на кабель, если ширина шага его не больше 8 см;
  • стелить линолеум, мармолеум, ковролин на кабельный пол без стяжки категорически запрещено.

Как видите, если соблюдать рекомендации и пошаговые инструкции, изложенные в статье, выполнить монтаж теплого электрического пола самостоятельно – вполне реальная задача. Главное, не надеяться на русский «авось» и в случае каких-либо сомнений обратиться за консультацией к квалифицированному электрику. Этим вы не только оградите себя от ненужных трат по ремонту теплого пола, но и сделаете пол безопасным для своей семьи.

comfortpola.ru

Монтаж теплого пола, инструкции по монтажу

В зимнюю пору, особенно в морозы, традиционного отопления бывает недостаточно. Мы нередко сталкиваемся с тем, что “с пола дует”, и это доставляет существенное неудобство, ведь крайне важно держать наши ноги в тепле. Особенно теплый пол актуален для тех, у кого есть маленькие дети. Как правило, электрический обогрев пола применяется в санузлах, лоджиях, верандах или банях. Этот вариант является замечательным дополнением к основному отоплению жилья при помощи электрических радиаторов отопления в квартирах и домах, где невозможна установка водяного отопления. Монтаж теплого пола электрического достаточно прост, и сегодня для этого существует множество вариантов. Это дает возможность осуществить установку его легко и без особых проблем.

к содержанию ↑

Материалы и инструменты, необходимые для устройства теплого пола

Прежде чем приступать к устройству электрического теплого пола своими руками, необходимо запастись всем, что потребуется для работы, чтобы не отвлекаться и иметь под рукой все необходимое.

Итак, вам понадобится следующее:

  • Непосредственно сама система теплого пола, к которой относится нагревательный кабель, иногда с предварительно укрепленной сеткой.
  • Медный кабель для заземления.
  • Крепления.
  • Система защиты УЗО.
  • Соединительные провода.
  • Регулятор.
  • Термодатчик.
к содержанию ↑

Расчетный этап

Для того чтобы правильно и без труда рассчитать количество требуемого материала, лучше всего использовать уже готовые таблицы от производителя. Основной принцип заключается в правильном расчете теплопотери помещения, после чего подбирается нужный шаг укладки провода и требуемую длину на все помещение.

Для пленочных систем расчет гораздо проще: необходимо подобрать такое количество элементов, чтобы ими покрывалась вся площадь комнаты. Также в расчеты должен входить провод для подключения электрического пола и регулятора от счетчика и к составляющим системы от регулятора.

Важно! Прямое подключение теплого пола к розетке запрещается.

По расчетам и полученной мощности для всей поверхности теплого пола необходимо проверить общий электрический ввод на его способность выдержать нагрузку. В том случае, если существующего ввода мало, его нужно заменить и установить подходящие автоматические предохранители.

к содержанию ↑

Наиболее распространенные варианты монтажа электрических теплых полов

Существует несколько способов устройства электрического теплого пола своими руками, и они могут друг от друга существенно отличаться:

  • Обогревательный элемент встраивается внутрь слоя стяжки, а затем укладывается напольное покрытие.
  • Теплый пол укладывается поверх стяжки под керамической плиткой.
  • Укладка осуществляется прямо под напольное покрытие (относится к пленочным полам).

Способ 1

Первый вариант является оптимальным для того, чтобы обогревать жилые помещения, ванную, кухню, лоджию. В этом случае подразумевается установка кабельного теплого пола.

Важно! Систему устанавливают на гидроизоляционный и утепляющий слой, а сверху небольшим слоем формируется стяжка.

174

Способ 2

Если этажом ниже у вас находится заранее утепленное помещение, тогда можно установить электрический теплый пол сразу под кафель, без укладки теплоизоляционного слоя, не делая стяжку.

Важно! Сама по себе керамическая плитка и слой специального клея изолируют нагревательные элементы.

Способ 3

Установка пленочного теплого пола, который еще называют инфракрасным, — замечательный вариант, если вы собираетесь устанавливать теплый пол под слой ламината или линолеума, но не имеете возможности либо желания делать капитальные ремонтные работы.

В таком случае утеплитель укладывают в виде слоя  вспененного фольгированного полиэтилена на уже имеющуюся стяжку. Сверху устанавливаются электроэлементы, при необходимости — гидроизоляционный слой, и уже потом сама напольное покрытие.

Важно! Устанавливать инфракрасный пол в стяжку или под плитку нельзя.

к содержанию ↑

Распределение нагревательных узлов и управляющих элементов

В первую очередь необходимо создать подробный план установки теплого пола на бумаге. При этом учитывайте, что:

  • Не следует устанавливать нагревательные кабели или пленку в тех местах, где вы планируете ставить массивные предметы мебели и крупные бытовые приборы.
  • Свободную от нагревательных элементов область необходимо обеспечить в тех местах, где проходят отопительные трубы и прочие источники тепла.
  • В том случае, если выход тепла ограничивается, к примеру, мебелью, или дополнительный обогрев идет извне, элементы могут перегреться и выйти из строя. Кроме того, может повредиться мебель. Это является существенным недостатком теплых полов: перестановку в помещении делать нежелательно.
  • В результате разработки плана у вас получится правильная фигура, которая вписана в прямоугольник комнаты. Именно внутри данного контура будет укладываться теплый электрический пол.
  • Наиболее оптимальным вариантом будет создание отдельных контуров для разных комнат, пусть даже символически разделенных, с отдельными регуляторами и проводом питания.
  • Если вы заливаете стяжку, то следует проложить между этими участками по поверхности пола демпферную ленту.

Важно! Особенность теплых электрических полов заключается в том, что в отличие от гидравлических систем, элементы одного контура прогреваются одинаково.

После того, как план полностью составлен на бумаге, его необходимо перенести на поверхность пола. Отметьте место размещения регулятора на стене в удобном месте. Тут же следует проделать отверстие для монтажной коробки и опустить штробу до пола. Поскольку количество материалов вы уже рассчитали, можете приступать к работе.

к содержанию ↑

Подготовительные работы перед установкой теплого пола:

  1. Если существует необходимость, перед устройством электрического теплого пола своими руками демонтируйте полностью старую стяжку до основания и хорошенько очистите поверхность.
  2. Затем необходимо уложить гидроизолирующий слой с запасом приблизительно 10 см на стену.
  3. Тут же на поверхность стены нужно закрепить демпферную ленту по периметру: при нагреве она компенсирует  тепловое расширение пола.
  4. Излишки гидроизоляции и ленты в дальнейшем можно обрезать.

Важно! Чтобы тепло вхолостую не уходило вниз, необходимо провести изоляцию основания пола.

Вид утепления следует выбирать, в зависимости от того, как расположена комната, какой тип поверхности. При этом иметь в виду целевую направленность обогревательной системы:

  1. Если теплый пол — это средство, которое дополняет основную систему отопления, то в качестве подложки достаточно будет использовать пенофол (вспененный фольгированный полиэтилен).
  2. Если под вашей квартирой на этаже ниже находится утепленное, хорошо отапливаемое помещение, то можно использовать любой прочный утеплитель толщиной 20-50 мм, к примеру, листы экструдированного пенополистирола.
  3. При установке теплого пола на лоджию или веранду, которые ранее не отапливались, сформируйте более основательный и плотный утепляющий слой. Для этих целей можно использовать минвату или пенополистирол толщиной до 10 см.

Важно! Поверх слоя утеплителя можно уложить армированную сетку. Это не всегда обязательно, потому как для тонкого слоя стяжки достаточно добавить в раствор микрофибру или пластификатор.

к содержанию ↑

Установка электрического теплого пола

Перед тем, как осуществить монтаж кабеля теплого пола, необходимо проверить его сопротивление и сверить с паспортом. Нельзя, чтобы разбег составлял более 10% от заявленных в документах данных.

Важно! Устанавливать электрический теплый пол можно как с фиксированием на армирующей сетке с помощью стяжек, но не сильно затягивая, так при помощи специальных крепежных лент.

Установка теплого пленочного пола осуществляется просто:

  • Элементы расстилают поверх утепляющего слоя. Если производитель рекомендует определенную технологию укладки, то может потребоваться крепление с помощью специального скотча либо за ушки на элементе.

Важно! Если вы делаете такой пол в ванной или бане, обязательно заземлите армирующую сетку, а заземление проведите к регулятору. Для этих целей используйте медный луженый провод.

  • В тех местах, где провод располагается над линией, которая разделяет плиты перекрытия, необходимо спрятать его в отрезок гофротрубы. Это нужно, чтобы предотвратить обрыв кабеля в процессе тепловых расширений плит.
  • Места соединения необходимо отметить на плане квартиры. В будущем это пригодится, если придется делать ремонт вашего теплого пола.
  • После того, как вы установите все элементы на положенные места, следует еще раз проверить сопротивление провода. Включать теплый пол можно лишь в том случае, если сопротивление незначительно отличается от предварительных замеров.
  • Затем нужно опустить гофрированную трубу по штробе от регулятора, другой ее конец разместив между ближайшими полосами кабеля посередине. Внутри гофрированной трубы следует разместить термодатчик — с его помощью вы сможете регулировать работу теплого пола.

Важно! Некоторые мастера советуют использовать для термодатчика трубку с немного большим диаметром, чем та, что находится в комплекте к кабелю. К примеру, расположите датчик температуры внутри трубки, прежде чем заливать пол, и лишний раз ее не вытаскивайте. Так как тепло передается окружающей стяжке, кабель не будет нагреваться до максимальной температуры.

  • Если все в пределах нормы, то следует обесточить систему и снять регулятор до тех пор, пока вы полностью не закончите все отделочные работы. Далее формируется стяжка, а после того, как она полностью высохнет, проверяется работа всей системы. При положительном результате можно приступать к монтажу напольного покрытия.

Важно! В случае установки пленочного пола в стяжке нет никакой необходимости, поэтому ламинат или линолеум можно укладывать сразу.

к содержанию ↑

Видеоматериал

Наверняка вы обратили внимание, что монтаж теплого пола электрического — не такая уж и сложная задача. С использованием наших советов и рекомендаций, вы сможете справиться с этой работой, и в вашей квартире будет всегда уютно и тепло.

Поделиться в соц. сетях:

serviceyard.net

КАК СДЕЛАТЬ МОНТАЖ ВОДЯНОГО ТЕПЛОГО ПОЛА СВОИМИ РУКАМИ – УСТРОЙСТВО И ИНСТРУКЦИЯ | Своими руками

Самостоятельная установка водяного теплого пола – инструкция и советы по монтажу

Если все компоненты и устройства системы водяного теплого пола заранее были рассчитаны, подобраны и куплены в необходимом количестве то самостоятельный монтаж не будет очень сложным даже для начинающего мастера.

В последнее время теплые водяные полы получили широкое распространение и стали весьма популярными. И этому существует ряд разумных причин – в отличие от многих отопительных схем теплые водяные полы дают наиболее комфортное, равномерное и что тоже немаловажно, быстрое распределение тепла в доме или квартире. Система и технология “теплый пол” также исключает возникающие из-за конвекции потоки воздуха, которые разносят пыль по квартире.

Как правила конструкция теплого пола подчиняется следующей схеме:

  1. Плиты теплоизоляции
  2. Пластины теплораспределния
  3. Трубы теплоносителя для распределения тепла по дому или квартире
  4. Тонкая бетонно-цементная стяжка не препятствующая, а наоборот, способствующая быстрому распределению тепла при использовании вышеобозначенной схемы отопления (нагрев происходит как правило за время не превышающее не более получаса).

Такая схема и конструкция теплого пола не допустит его локального перегрева.

Устройство системы “теплый пол” таково, что ее небольшая высота (в зависимости от модели ~ 22-25 сантиметров) позволяет монтировать ее в любом помещении, и ее установка никак значительно не скажется на высоте комнаты.

Сама конструкция трубопровода состоит и гибких труб из полимера. При установке она крепится в желобах панелей теплораспределения. Сами же тепло распределяющие панели легко режутся что при установке сыграет Вам на руку – ведь в этом случае их легко подогнать под самые сложные формы комнат – сейчас ведь в моде нестандартное проектирование квартир..

Сам монтаж тепло пола легко можно произвести на любом выровненном основании – стяжка пола может быть любой. Но многими мастерами рекомендуется все таки при монтаже теплого пола использовать самовыравнивающиеся цементные (цементо – песчаные) стяжки.

Такая стяжка вкупе с применением специальной пленки (разделительной подложки) позволит Вам сделать монтаж и использовать тепло-пол под плитку, ламинат, линолеум, паркет и любые другие виды напольных покрытий.

Итак перейдем непосредственно к установке и монтажу системы теплого пола.

Монтаж системы теплого пола – пошаговая, поэтапная инструкция.

Что у нас есть или что нам нужно для установки теплого пола своими руками:

  • Теплораспределяющие панели с алюминиевым покрытием (прямые и поворотные).
  • Полистироловые теплоизоляционные плиты.
  • Водяные трубы
  • Разделительная подложка-пленка
  • Демпферная лента
  • Коллектор
  • Киянка
  • Руководство по монтажу теплого пола

1. Перед началом работ следует выровнять пол, проверить гидроизоляцию и в случае необходимости (к примеру, в подвальном помещении) уложить ее дополнительный слой.

2. Перед укладкой элементов системы, а также дополнительной тепло- и шумоизоляции поверхность пола тщательно подметают.

3. На ровное, чистое и сухое основание пола укладывают слой основной теплоизоляции из полистирольных плит.

4. Для компенсации теплового расширения по периметру помещения без пропусков укладывают демпферную ленту толщиной 10 мм.

5. Теплораспределяющие пластины монтируют встык, начиная от наружной стены, при этом сначала выкладывают ряд из поворотных элементов.

6. Ограничение по длине для прямых участков контура — 10 м, а по площади (при шаге труб 25 см) — 20 м2.

7. Панели подрезают в случае сложной геометрии пола (ступенчатые или скошенные участки). Оставшиеся нестандартные фрагменты замеряют…

8. Вырезают панели из полистирола, укладывают на место и проделывают терморезаком желобки для труб, сопрягая со смежными.

9. Укладывать трубы в желобки лучше вдвоем, подстукивая их киянкой через прокладку 3 см толщиной и 60-80 см длиной.

10. Контур завершают возле коллектора. При монтаже труб без направляющих элементов важно не изгибать их слишком сильно.

11. Разделительную подложку укладывают гладкой стороной вверх с нахлестом 10 см и фиксируют клейкой лентой.

12 После проведения специалистом опрессовки контура укладывают слой пленки 0,2 мм, а поверх него — наливную стяжку.

13. Оптимальную толщину наливной стяжки определяет специалист, который будет укладывать финишное напольное покрытие.

Собрались заняться устройством стяжки и наливными полами своими руками? Возьмите несколькоо советов на заметку.

  • В жилых комнатах декоративный наливной пол делают толщиной 1,7-7 миллиметров. Основание под него должно быть ровным, без трещин  и зазоров, чистым и сухим (влажность не выше 5 %). Температура в помещении при укладке  5-25°С,относительная влажность воздуха 60 %.
  • Поулярные сегодня, так называемые кожаные полы изготавливают в виде небольших плиток или досок, оснащенных замковой кромкой, как у ламината, которая облегчает монтаж. Верхнее покрытие устойчиво к истиранию и появлению царапин. Благодаря натуральной пробковой подложке такой пол поглощает шумы и сберегает тепло.
  • На кухне или в ванной комнате под декоративный наливной пол можно уложить систему обогрева – электрическую (в квартире) или водяную. Заливку смеси осуществляют после монтажа сантехники. Продумайте последовательность действий до начала работ: свежеприготовленная смесь подвижна около 30 мин. при +20 °С.
  • В квартире с низкими потолками необычный пол просто находка! Чем сложнее, интереснее напольное покрытие, тем больше взглядов оно приковывает, отвлекая от несовершенств архитектуры.
  • Ярким полом можно выделить такие травмоопасные элементы интерьера, как подиум и ступени.

Также Вас возможно заинтересует статься  Как укладывать паркет на теплый пол (пол с подогревом)

Советы:

Что выбрать кабельный теплый пол или маты

Выбор в пользу нагревательного кабеля или тонкого нагревательного мата зависит от конструктивных особенностей помещения: при возможности сделать стяжку (не менее 3 см) имеет смысл использовать более дешевый вариант – нагревательный кабель; при необходимости решить вопрос обогрева поверхности, незначительно подняв уровень конструкции – выбираем тонкий нагревательный мат (3-4 мм).

Монтаж нагревательного кабеля – более трудоемкий процесс в силу того, что требует обустройства стяжки, расчета и соблюдения равномерного шага укладки в зависимости от необходимой мощности системы на квадратный метр. Нагревательный мат – это тонкий нагревательный кабель, линии которого закреплены в заводских условиях на клейкой сетке-основе.

Его установка не предполагает обустройства стяжки – достаточно покрыть его тонким слоем самовыравнивающейся смеси или клеем для плитки. Потребление электроэнергии в обоих случаях будет примерно одинаковое. Работа каждой из систем управляется терморегулятором. В зависимости от выбора той или иной модели терморегулятора – обычный электронный или программируемый – можно просчитать эффективность работы кабельной нагревательной системы с точки зрения энергозатрат.

Программируемые модели с таймером позволяют задавать периоды работы системы таким образом, чтобы использовать электроэнергию в периоды сниженных тарифов, они также рассчитывают время включения системы и степень нагрева конструкции пола четко в необходимые часы.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Монтаж теплого пола своими руками в одной из комнат дома (+ фото) Как сделать монтаж тёплого пола…
  • Монтаж водяного теплого пола своими руками от производителя – фото Как сделать монтаж системы водяного…
  • Монтаж водяного теплого пола своими руками – способы укладки, конструкция и бетонирования Как работает и из чего…
  • Пробковые полы под дерево – укладка своими руками Укладка пробки «под» дерево своими…
  • Прочный пол своими руками – проверенный способ Как сделать прочный пол из…
  • Монтаж рольставней своими руками (фото) Как сделать монтаж рольставней (роллетной…
  • Как выровнять старый дощатый пол под укладку ламината Выравнивание пола под монтаж ламината…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com
