Для чего применяют нейтральный провод: понятие нулевой провод

Нулевой провод — это провод, использующийся для выравнивания напряжения в фазах. В случае его отсутствия или повреждения могут сгореть подключенные к фазе приборы и даже может начаться пожар. Поэтому необходимо знать принципы работы с ним.

Что такое нулевой провод?

При работе с электричеством особого внимания требует нулевой провод. Что это такое, не всегда известно людям, не связанным профессионально с электросетями, и зачастую у них появляется ошибочное заблуждение, что нейтральный кабель – это только заземление. На самом деле, нейтральный проводник соединяет нейтрали установок в трехфазных цепях. Когда на каждую фазу из трех подается разная нагрузка, появляется смещение нейтрали, вызывающее нарушение симметрии напряжений, то есть, нарушение симметрий нагрузки приводит к тому, что у одних потребители будут получать пониженное напряжение, а другие же повышенное.

При пониженном подключенная электроаппаратура начинает работать неправильно, а при сильно возросшем, любая электроника ломается от перегрузки и может возникнуть пожар. Уравнивание обеспечивает баланс между повышенным и пониженным напряжением. В этом и заключается роль нулевого провода в электрической цепи.

Принцип работы нулевого провода

Данный проводник, соединяя нейтрали электроустановок с разной нагрузкой, балансирует линии с повышенным напряжением и линии с пониженным. Повышенность и пониженность является следствием того, что на каждой из них работают потребители с разной мощностью потребления.

Чем опасно повреждение нулевого провода?

Во-первых, о последствиях обрыва нуля должны знать все, кто работает с высоковольтными электросетями, так как обрыв может привести не только к уничтожению дорогостоящего оборудования, пожарам, но и к смертям пользователей этим оборудованием. Он обеспечивает равность разниц потенциалов в линиях с разной нагрузкой. Теперь представьте, что равности нет. На одной, например, будет 340 Вольт, а на другой всего 100 Вольт. А значит, на линии с большей разницей потенциалов сгорит аппаратура, к ней подключённая. А еще не забывайте, что изоляция тоже может быть пробита.

Причинами повреждения нейтрального соединения могут быть:

1. механическое повреждение человеком или природными условиями,
2. короткое замыкание, которое привело к отгоранию,
3. плохое подключение,
4. старость проводки.

Задачи и назначение нулевого провода

Главная задача – уравнивание напряжений в фазах. Разница потенциалов в каждой из фаз должна быть одинаковой. Конечно, это не значит, что благодаря ему будет абсолютное равное напряжение во всех трех фазах. Нет, разница потенциалов будет незначительно отличаться из-за сопротивления самой нейтралки, но останется в пределах нормы.

Повторное заземление нулевого провода

Повторное заземление – заземление, повторяющееся по всей длине нейтрального кабеля. Если вы повторно заземлили нулевой защитный проводник цепи, то понижается вероятность удара разрядом тока, появившуюся вследствие отрыва нейтрального кабеля и соединения фазы с корпусом после того места, где произошел обрыв, однако не исключит полностью опасность, т. е. не приведет к тем же безопасным условиям, которые были до разрыва.

Что такое заземление и нейтральный провод

Нейтральный проводник также балансирует потенциалы в нескольких фазах. Согласно ПУЭ, задача нейтрали — обеспечивать током потребителей. Ее необходимо соединять с глухо заземленной нейтралкой трансформатора. В частных домах и квартирах, где используются однофазные электросети, для работы оборудования должно быть два кабеля: фазовый и нулевой. «Ноль» соединяется с «землей», и на нем потенциал должен равняться 0. Подключается к «земле» с помощью контура заземления. Соответственно должно отсутствовать напряжение. При нарушении связи с ней во время работы оборудования оно будет под таким же напряжением, как и на фазе, соответственно – 220. На современных схемах он обозначается буквой N, а в советских документах, уже устаревших, использовалась цифра 0. Согласно ПУЭ, кабель необходимо покрыть изоляцией синего цвета.

Заземляющий проводник, согласно ПУЭ, нужен с целью безопасности. В нормальных условиях на нем отсутствует напряженность, и работает он как проводник, только если повреждена изоляция проводящего фазу или ноль. Соответственно, заземление нужно, чтобы при поломке не возникло дополнительных проблем. К примеру, когда у вас пробита защита холодильника, а сам холодильник не заземлен, прикосновение к нему будет равносильно прикосновению к фазе 220 В. А если холодильник заземлен, то током не ударит, так как потенциал уйдет в землю.

Защитный проводник обозначается буквами «PE». Согласно правилу, его изоляция должна быть окрашена в желтые и зеленые полосы. Если на схеме есть обозначение «PEN», значит, нейтральный и защитный провода совмещаются в один. Подобный кабель должен быть окрашен в голубой цвет с желтыми и зелеными полосами на концах.

Чтобы уравнять разные напряжения, все концы фазных обмоток соединяются в узел, который и называется нейтральной точкой, для чего применяют нейтральный провод при соединении в «звезду». Схема «звезда» с нейтралью применяется на практике, т.к. в ней при произвольной нагрузке отсутствует перекос фаз по напряжению, т.е. все фазные напряжения равны.

Если учесть все изложенное выше, то наверняка вы поняли критическую важность нейтрального кабель, уравнивающего напряжения в нескольких фазах, ведь его отсутствие грозит серьезными проблемами – от повреждения и потери оборудования до пожаров и даже риска смертельного поражения током человека.

pauk.top

Что такое нулевой провод

У начинающих электриков часто возникает вопрос: «Какой провод нулевой в системе электроснабжения дома?». Чтобы ответить на этот вопрос, следует знать, что нулевой провод необходим, чтобы избежать «перекоса фаз». Специалисты стремятся добиться равномерной нагрузки при электроснабжении потребителей. Чтобы понятно объяснить это явление, в качестве примера возьмём многоквартирный дом, где равное количество квартир подключается к одной из трёх фаз. Однако неравномерное потребление в этом случае всё равно остаётся. Ведь люди в каждой квартире пользуются различными электроприборами в разное время дня и ночи.

Принцип работы нулевого провода

Электроэнергия приходит к потребителям от трансформатора напряжения, которая способна преобразовать напряжение промышленной сети в 380 вольт. Вторичная обмотка трансформатора соединена по схеме «звезда», т. е. три провода соединяются в одной точке «ноль». Второй конец высоковольтных проводов выводится на клеммы под названиями А, B и С.

Соединённые вместе концы в точке «ноль» подключаются к контуру заземления в подстанции. Там же происходит и разделение высоковольтного провода нулевого сопротивления на:

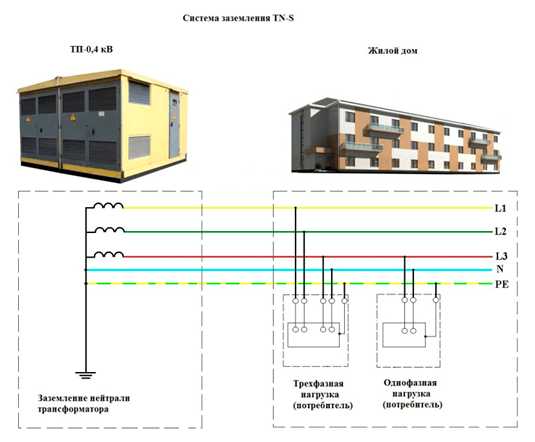

По описанной выше схеме работает система электроснабжения в новостройках. Она именуется, как система TN-S. В распределительном щите здания электрики подводят 3 фазы, РЕ-проводник, а также нулевой провод.

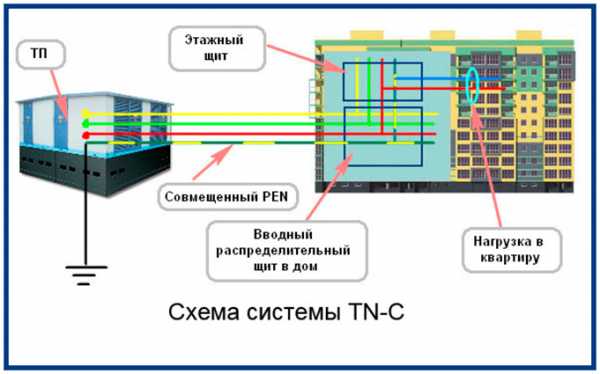

В большинстве старых многоквартирных домов отсутствует РЕ-проводник. Система электроснабжения состоит из 4 проводов, её именуют TN-C. Она устарела и считается небезопасной. Заземление нулевого провода в этом случае осуществляется в распределительном щитке дома.

Фазы и ноль от трансформатора напряжения проводят до жилых помещений подземными или надземными высоковольтными проводами, подсоединяя их в дальнейшем к вводному щитку дома. Тем самым образуется система из трёх фаз с напряжением 380/220 вольт. От вводного щитка электромонтёры разводят провода по подъездам и квартирам. К потребителям поступает электричество при помощи проводов, подключённых к одной из трёх фаз с напряжением сети 220 вольт. Также в жилое помещение проводят защитный провод PE (только при использовании новой системы TN-S) и нулевой провод.

Когда провода нулевого сопротивления проведены к каждому потребителю электроэнергии, неравномерная нагрузка на электросети практически исчезает.

Зачем нужен защитный проводник РЕ?

Защитный провод или РЕ необходим для дополнительной защиты дома. В случае короткого замыкания он отводит ток от места разрушения проводки, тем самым защищая людей от удара электрическим током, а имущество от пожара.

В такой сети нагрузка распределяется равномерно, так как на каждом этаже многоквартирного дома осуществлена разводка по фазам.

Электрическая система, подведённая к жилым помещениям, представляет собой «звезду», которая повторяет все векторные характеристики трансформаторной подстанции.

Такая система надёжна и оптимальна, но и в ней существуют и свои недостатки, так как периодически возникают неисправности. Чаще всего перебои подачи электричества связаны с плохим качеством проводов, а также с некачественным их соединением.

Причины обрыва в нуле и фазах

При плохом контакте проводов и повышенных нагрузках на систему электроснабжения происходит разрыв сети.

В случае обрыва любого из трёх проводников, питающих дом, потребители, подключённые к нему, не будут получать электроэнергию. При этом другие потребители, которые подключены к оставшимся двум фазам, получают электричество в полном объёме. Ток нулевом проводе суммируется из оставшихся в рабочем состоянии фаз, и будет равен этой величине.

Все обрывы в сети связаны с отключением питания квартир от электричества. Такие аварии не способны повредить электроприборы. Опасные ситуации, угрожающие пожаром в помещении и поломкой техники, возникают в том случае, если соединение между трансформатором напряжения на подстанции и распределительным щитком обрывается. Такая ситуация возникает из-за множества факторов, но наиболее вероятная причина перебоев в электроснабжении происходит по ошибке бригады электриков.

Причины возникновения короткого замыкания

Короткое замыкание становится возможным, когда ток не проходит через «ноль» к контуру заземления А0, В0 и С0. Вместо этого токи двигаются по внешним контурам АВ, ВС и СА, которые питаются от напряжения в 360 вольт. Таким образом, на одном квартирном щитке может оказаться слишком маленькое напряжение, так как экономный жилец выключил все электроприборы, а на другом образовывается напряжение, приближённое к линейному — 360 вольт. Это и становится причиной повреждения проводов. Приборы, в свою очередь, перегреваются в результате поступления на них нерасчётных токов.

Чтобы избежать такой ситуации и защититься от резкого скачка напряжения, имеются приборы защиты, которые устанавливаются внутри квартирных щитков. Также их ставят в корпусе дорогостоящих электроприборах для предотвращения поломок, например, в холодильниках и морозильных камерах.

Метод определения нуля и фазы в доме

Чтобы выявить неисправность в электропроводке дома, чаще всего используют бюджетную отвёртку со световым индикатором. Такой прибор работает благодаря прохождению внутри его корпуса ёмкостного тока. Внутренняя часть такого прибора оснащена следующими составными частями:

• металлический оголённый наконечник, который служит для присоединения его к фазе или нулевому проводнику;
• резистор, который снижает амплитуду проходящего по отвёртке тока до безопасной величины;
• световой индикатор, который загорается при протекании тока по металлической части прибора. Горящий индикатор свидетельствует о наличии тока в фазе;
• площадка, благодаря которой ток проходит сквозь тело человека и достигает потенциала земли.

Опытные электрики для поиска неисправностей приобретают более функциональные приборы, к примеру, многофункциональный электронный индикатор в виде отвёртки, работающий на двух батарейках, благодаря которым устройство способно создавать напряжение 3 вольта. Помимо определения фазы, такие устройства выполняют и другие задачи.

Если лампочка засветилась при соприкосновении прибора с электрическим контактом, значит обнаружена фаза. При соприкосновении индикатора с проводниками PE и N световой индикатор гореть не должен. Если это не так, значит электрическая схема является неисправной.

Причины повреждения нуля в цепи

Повреждение нулевого проводника происходит обычно в тех местах, где подключение осуществлено некачественно. Если сопротивление в местах соединения достаточно велико, происходит нагрев проводов. От повышенных температур место соединения окисляется, в результате чего сопротивление увеличивается ещё больше. Проводка нагревается до температуры плавления, из-за чего проблемное место соединения полностью разрушается.

Как избежать короткого замыкания?

Для обеспечения надёжного соединения металлических проводов необходимо увеличить площадь контакта. Соединения длиной в 1 см отгорят спустя месяц, если увеличить длину скрутки в 2 раза, проводка прослужит год, а вот если соединить провода скруткой таким образом, чтобы длина соприкосновения составляла 5 см, то работать проводник будет много лет. Чтобы обезопасить дом ещё больше, необходимо обмотать место соединения неизолированным куском проволоки.

Современные инструменты для соединения контактов

Метод скрутки в качестве соединения двух проводящих частей давно устарел, сейчас электрики используют инструменты для соединения (СИЗ). Корпус такого изделия выполнен в форме колпачка, который накручивает провода друг на друга, делая соединение весьма надёжным.

Ещё более удобны в использовании клеммы WAGO. Достаточно концы двух проводов, которые необходимо соединить вместе, вставить в специальные пазы до щелчка. После этого соединение расцепить довольно сложно.

fb.ru

Нулевой провод что это такое

Для чего нужны фаза, ноль и заземление?

Известно, что электрическая энергия вырабатывается на электрических станциях при помощи генераторов переменного тока. Затем, по линиям электропередач от трансформаторных подстанций электроэнергия поступает потребителям. Разберем подробнее, каким образом энергия подводится к подъездам многоэтажных домов и частным домам. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

Простое объяснение

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру. Помимо этого назначение нуля в электропроводке — выравнивание фазного напряжения. Заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человек от поражения электрическим током. Подробнее о заземлении вы можете узнать в соответствующем разделе сайта.

Надеемся, наше простое объяснение помогло разобраться в том, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов. чтобы понимать, какого цвета фазный, нулевой и заземляющий проводник!

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено. Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током.

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику «!

Рекомендуем также прочитать:

Нулевой провод это:

Назначение

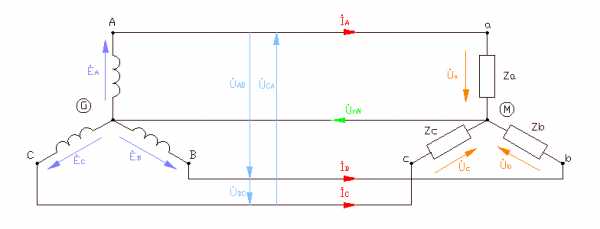

При соединении обмоток генератора и приёмника электроэнергии по схеме «звезда» фазное напряжение зависит от подключаемой к каждой фазе нагрузке. В случае подключения, например, трехфазного двигателя, нагрузка будет симметричной, и напряжение между нейтральными точками генератора и двигателя будет равна нулю. Однако, в случае, если к каждой фазе подключается разная нагрузка, в системе возникнет так называемое напряжение смещения нейтрали. которое вызовет несимметрию напряжений нагрузки. На практике это может привести к тому, что часть потребителей будет иметь пониженное напряжение, а часть повышенное. Пониженное напряжение приводит к некорректной работе подключенных электроустановок, а повышенное может, кроме этого, привести к повреждению электрооборудования или возникновению

пожар а. Соединение нейтральных точек генератора и приёмника электроэнергии нейтральным проводом позволяет снизить напряжение смещения нейтрали практически до нуля и выровнять фазные напряжения на приёмнике электроэнергии. Небольшое напряжение будет обусловлено только сопротивлением нулевого провода.

Обозначение

Нулевой рабочий провод обозначается буквой N. Если нулевой рабочий провод одновременно выполняет функцию нулевого защитного провода (В системе заземления TN-C), то он обозначается как PEN. Согласно ПУЭ цвет нулевого рабочего провода должен быть голубым [1]. Такая же расцветка принята в Европе. В США цвет нулевого рабочего провода может быть серым или белым .

Примечания

• «Теоретические основы электротехники. Электрические цепи» Бессонов Л. А. Москва «Высшая школа» 1996 ISBN 5-8297-0159-6
• ПУЭ
• Трехфазные цепи

Wikimedia Foundation. 2010 .

Смотреть что такое “Нулевой провод” в других словарях:

нулевой провод — нейтральный провод — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999] Тематики электротехника, основные понятия Синонимы нейтральный провод EN inner mainneutral main … Справочник технического переводчика

нулевой провод — 3.35 нулевой провод (символ N): Провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электроэнергии (МЭС 826 01 03) (ИСО/ТР 12100 1 [34], 3.22 с изменениями). Источник: ГОСТ Р МЭК 60204.1 99: Безопасность… … Словарь-справочник терминов нормативно-технической документации

нулевой провод — rus нулевой рабочий проводник (м), нулевой провод (м) eng neutral conductor fra conducteur (m) neutre, neutre (m) deu Neutralleiter (m), Nulleiter (m) spa conductor (m) neutro, neutro (m) … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

нулевой провод — nulinis laidas statusas T sritis automatika atitikmenys: angl. neutral conductor; neutral wire vok. Nulleiter, m rus. нулевой провод, m pranc. conducteur neutre, m; fil neutre, m; ligne neutre, f … Automatikos terminų žodynas

нулевой провод (символ N) — Провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электроэнергии. [ГОСТ Р МЭК 60204 1 2007] Тематики электробезопасность … Справочник технического переводчика

НУЛЕВОЙ ПРОВОД (в многофазной системе) — провод, присоединенный к общей точке соединения концов фазных обмоток машин и трансформаторов. Технический железнодорожный словарь. М. Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я.… … Технический железнодорожный словарь

нулевой провод ( N)

— 3.57 нулевой провод ( N): Провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электрической энергии (см. [7]). (См. 3.35 ЕН 60204 1 [6].) Источник: ГОСТ ЕН 1070 2003: Безопасность оборудования. Термины и… … Словарь-справочник терминов нормативно-технической документации

нулевой провод (символ N) — 3.37. нулевой провод (символ N). Провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электроэнергии. [МЭС 826 14 07, модифицированный] Источник: ГОСТ Р МЭК 60204 1 2007: Безопасность машин.… … Словарь-справочник терминов нормативно-технической документации

Провод нулевой — Нулевой провод (символ N): провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электроэнергии. Источник: ГОСТ Р МЭК 60204 1 2007. Национальный стандарт Российской Федерации. Безопасность машин.… … Официальная терминология

нулевой рабочий проводник

— rus нулевой рабочий проводник (м), нулевой провод (м) eng neutral conductor fra conducteur (m) neutre, neutre (m) deu Neutralleiter (m), Nulleiter (m) spa conductor (m) neutro, neutro (m) … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

• Подводка электроснабжения к дачному домику. Илья Мельников. «Электричество к дачному поселку проводят централизованно. К квартире и индивидуальному дому в городе или сельской местности, вилле или дачному домику электрическая энергия подводится при… Подробнее Купить за 29.95 руб электронная книга
• Подводка электроснабжения к дачному домику. Илья Мельников. «Электричество к дачному поселку проводят централизованно. К квартире и индивидуальному дому в городе или сельской местности, вилле или дачному домику электрическая энергия подводится при… Подробнее Купить за электронная книга

Фаза, ноль и земля – что это такое?

Электрическая энергия, которой мы пользуемся, вырабатывается генераторами переменного тока на электростанциях. Их вращает энергия сжигаемого топлива (угля, газа) на ТЭС, падающей воды на ГЭС или ядерного распада на АЭС. До нас электричество добирается через сотни километров линий электропередач, претерпевая по дороге преобразования с одной величины напряжения в другую. От трансформаторной подстанции оно приходит в распределительные щитки подъездов и далее – в квартиру. Или по линии распределяется между частными домами поселка или деревни.

Разберемся, откуда берутся понятия «фаза», «ноль» и «земля». Выходной элемент подстанции — понижающий трансформатор. с его обмоток низкого напряжения идет питание потребителю. Обмотки соединяются в звезду внутри трансформатора, общая точка которой (нейтраль ) заземляется на трансформаторной подстанции. Отдельным проводником она идет к потребителю. Идут к нему и проводники трех выводов других концов обмоток. Эти три проводника называются «фазами » (L1, L2, L3), а общий проводник – нулем (PEN).

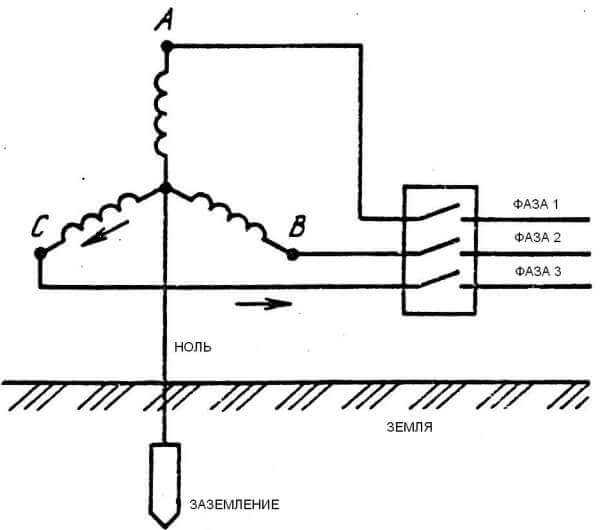

Система с глухозаземленной нейтралью

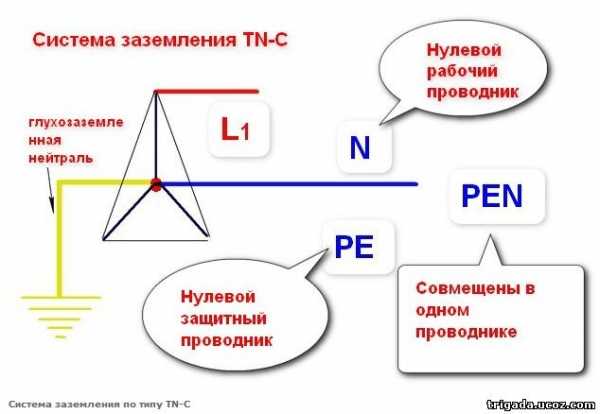

Поскольку нулевой проводник заземлен, то такая система называется «системой с глухозаземленной нейтралью ». Проводник PEN называется совмещенным нулевым проводником. До выхода в свет 7-го издания ПУЭ ноль в таком виде доходил до потребителя, что создавало неудобства при заземлении корпусов электрооборудования. Для этого их соединяли с нулем, и это называлось занулением. Но через ноль шел и рабочий ток, и его потенциал не всегда равнялся нулю, что создавало риск поражения электрическим током.

Теперь из вновь вводимых трансформаторных подстанций выходят два нулевых проводника: нулевой рабочий (N) и нулевой защитный (РЕ). Функции их разделены: по рабочему протекает ток нагрузки, а защитный соединяет подлежащие заземлению токопроводящие части с контуром заземления подстанции. На отходящих от нее линиях электропередачи нулевой защитный проводник дополнительно соединяют с контуром повторного заземления опор, содержащих элементы защиты от перенапряжений. При вводе в дом его соединяют с контуром заземления.

Напряжения и токи нагрузки в системе с глухозаземленной нейтралью

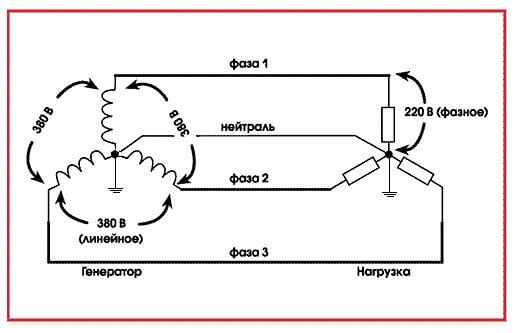

Напряжение между фазами трехфазной системы называют линейным. а между фазой и рабочим нулем – фазным. Номинальные фазные напряжения равны 220 В, а линейные – 380 В. Провода или кабели, содержащие в себе все три фазы, рабочий и защитный ноль, проходят по этажным щиткам многоквартирного дома. В сельской местности они расходятся по поселку при помощи самонесущего изолированного провода (СИП). Если линия содержит четыре алюминиевых провода на изоляторах, значит, используются три фазы и PEN. Разделение на N и РЕ в таком случае выполняется для каждого дома индивидуально во вводном щитке.

К каждому потребителю в квартиру приходит одна фаза, рабочий и защитный ноль. Потребители дома распределяются по фазам равномерно, чтобы нагрузка была одинаковой. Но на практике этого не получается: невозможно предугадать, какую мощность будет потреблять каждый абонент. Так как токи нагрузки в разных фазах трансформатора не одинаковы, то происходит явление, называемое «смещением нейтрали ». Между «землей» и нулевым проводником у потребителя появляется разность потенциалов. Она увеличивается, если сечения проводника недостаточно или его контакт с выводом нейтрали трансформатора ухудшается. При прекращении связи с нейтралью происходит авария: в максимально нагруженных фазах напряжение стремится к нулю. В ненагруженных фазах напряжение становится близким к 380 В, и все оборудование выходит из строя.

В случае, когда в такую ситуацию попадает проводник PEN, под напряжением оказываются все зануленные корпуса щитов и электроприборов. Прикосновение к ним опасно для жизни. Разделение функции защитного и рабочего проводника позволяет избежать поражения электрическим током в такой ситуации.

Как распознать фазные и защитные проводники

Фазные проводники несут в себе потенциал относительно земли, равный 220 В (фазному напряжению). Прикосновение к ним опасно для жизни. Но на этом основан способ их распознавания. Для этого применяется прибор, называемый однополюсным указателем напряжения или индикатором. Внутри него расположены последовательно соединенные лампочка и резистор. При прикосновении к «фазе» индикатором ток протекает через него и тело человека в землю. Лампочка светится. Сопротивление резистора и порог зажигания лампочки подобраны так, чтобы ток был за гранью чувствительности человеческого организма и им не ощущался.

Конструкция однополюсного указателя напряжения

Конструкция однополюсного указателя напряжения

Источники: http://samelectrik.ru/dlya-chego-nuzhny-faza-nol-i-zazemlenie.html, http://dic.academic.ru/dic.nsf/ruwiki/1068542, http://electric-tolk.ru/faza-nol-i-zemlya-chto-eto-takoe/

electricremont.ru

Зачем нужен нулевой провод — Всё о электрике в доме

Нулевой провод: его определение и назначение

Нулевой провод — это проводник электрической сети, имеющий нейтральное значение, в то время, когда фаза несет в себе напряжение 220 Вольт. На схемах нейтраль обозначается латинской буквой N, и имеет синюю либо голубую окраску, смотря какая маркировка кабеля. В старых системах заземления принято совмещать рабочий и защитный нули, и в этой ситуации они имеют желто-зеленую окраску и их обозначение записывается, как PEN.

Все линии электропередач для чего-то предназначены, следовательно, они могут характеризоваться наличием:

• глухозаземленной нейтрали;
• эффективно-заземленного нулевого проводника;
• изолированного ноля.

Современное обустройство жилых домов зачастую оборудовано системой электросети с глухим заземлением нулевого провода. Для правильной работы данного типа сети энергию доставляют от трехфазных генераторных установок по трем фазам с высоким напряжением. Кроме того, от этого же источника электроэнергии ведется четвертый кабель, именуемый рабочим нулем.

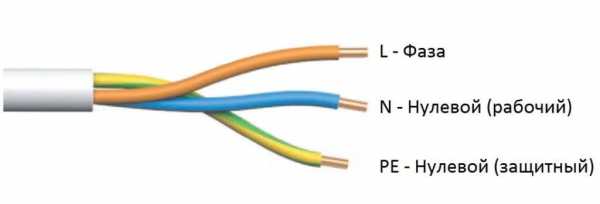

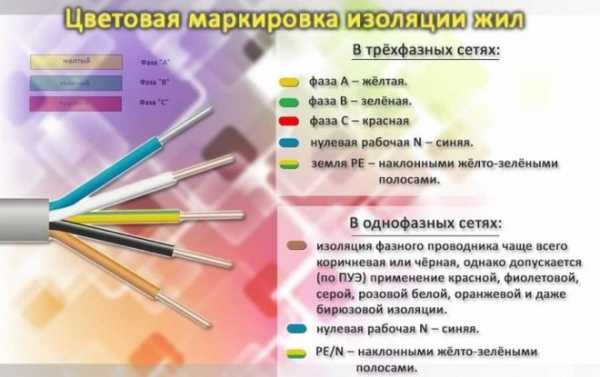

Определяем ноль по цветовой маркировке

Важно! В случае неравномерной нагрузки на три фазы электросети, наблюдается несбалансированный ток в нейтральном проводе.

Повторное заземление нулевого провода

Повторным заземлением нулевого проводника, является защита, установленная на определенных правилами ПУЭ промежутках на всей протяженности нейтрали. В задачи повторного заземления включается снижение силы напряжения в нулевом проводе и электроприборах, которые были занулены относительно грунта. Это свойство целесообразно в качестве защиты от обрыва нулевого провода и при пробое электрического напряжения на корпус электрических приборов.

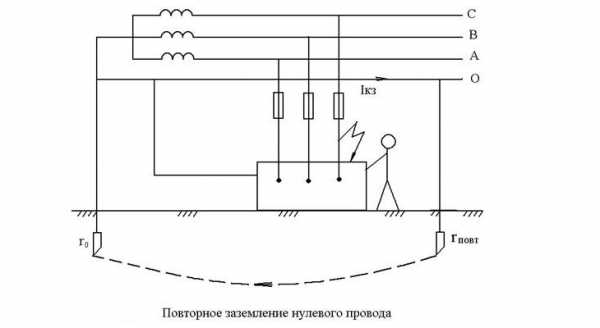

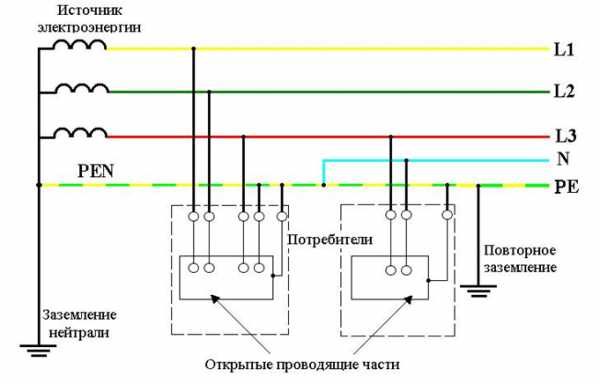

Схема повторного заземления

При создании защиты в электросети старайтесь выбирать нулевой и защитный проводники таким образом, чтобы в случае произошедшего замыкания на металлический корпус оборудования, произошло короткое замыкание в сети или оплавление предохранителей. Обычно, при установленном автоматическом выключателе данный фактор вызывает его срабатывание.

Важно! При возникновении короткого замыкания в зануленной элекроцепи, полученное напряжение должно трижды превысить значение номинального тока.

Нейтраль должна быть непрерывной от каждого корпуса электроустановки до нулевых проводников источников электроэнергии.

Методика определения ноля и заземления

В ходе работы с зануленными электрическими частями, нередко возникает вопрос, как определить ноль и заземление. Для этого существует специальная методика, принцип которой, мы объясняем для читателей доступным языком. Сразу обращаем внимание новичков, если вам требуется установить прибор в домашних условиях, определять ноль, фазу и заземление необходимо в месте крепления.

Существует самая простейшая методика, по которой определяется заземление — это использование цветовой маркировки, однако и этот способ является не всегда надежным.

1. Начнем методику при помощи специальной лампы. Но для начала соберем ее в единое целое;
2. Берем обычный патрон и вкручиваем в него подходящую лампу накаливания;
3. На клемму гнезда крепим провода и избавляем их концы от изоляционного слоя при помощи стриппера;
4. Теперь поочередно соединяем провода лампы с поддающимися определению жилами, если лампочка загорится, значит, вы нашли фазу. В ситуации с двухжильными кабелями дело обстоит намного проще, вам важно найти лишь фазу, при находке которой лампочка загорается, следовательно, оставшийся проводник — это нейтраль.

Важно! В случае, если к вашей сети подключены УЗО или автоматы и при этом лампа не загорается во время проверки, значит вы нашли ноль и «землю».

Что бывает при обрыве нуля в поводке

Задачи и назначение нулевого провода

Нулевой защитный проводник — это жила, соединяющая зануленные части электроустановок с глухозаземленной нейтралью источника снабжения электроэнергии. Такой проводник предназначен, чтобы создавать короткое замыкание в сети с минимальным сопротивлением, в то время, когда рабочий ноль, является активным поставщиком электрического тока к потребительским приборам.

Прямыми задачами нейтрального проводника считаются:

• обеспечение равномерности токов в нагрузочных фазах, даже если наблюдается неравномерное снабжение током;
• нулевой проводник и его правильное обустройство полезно при риске аварийных ситуаций;

Мы с вами ответили на вопрос, какое назначение рабочего нулевого провода и нулевого защитного. Отсюда можно сделать вывод, что присутствие нейтрали в любой системе электросети, является обязательным условием. Кроме того, важно знать методы работы с ним для обеспечения безопасности работы электрической цепи.

Чем опасно повреждение нулевого провода?

Обрыв либо обгорание нулевых проводников признано электриками опасным явлением. Для наглядности рассмотрим, каким бывает, обрыв нейтрали:

• обрыв PEN-проводника в питающем кабеле. При подобном нарушении в электропроводке, человек не заметит случившегося, к тому же здесь остается один контур заземления, что делает произошедшее вполне безопасной ситуацией;
• обгорание нулевого проводника в распределителе. Здесь имеется высокий риск массового выхода из строя электрических приборов. Происходит перекос фазных проводников, то есть в одном проводе напряжение больше, чем в другом. Если в квартире не включено потребителей, возможно повышение напряжение в цепи до 380 Вольт;

Важно! Если в случае обрыва нулевого провода, у вас оставались подключенными много мощных потребителей, напряжение упадет ниже 220 В, и это приведет к нарушению работоспособности всех, на то время включенных приборов.

• обрыв в квартирном электрощитке. В такое ситуации, вероятнее всего в розетках будет наблюдаться вторая фаза, причем электроприборы не будут работать от таких источников.

Схема опасности при обрыве нулевого провода

Внимание! Ни в коем случае, не используйте нулевой провод для заземления. Для этого есть специальный PE-проводник.

ГЛАВНАЯ » МАТЕРИАЛЫ » Что такое фаза и ноль в электричестве – просто о сложном

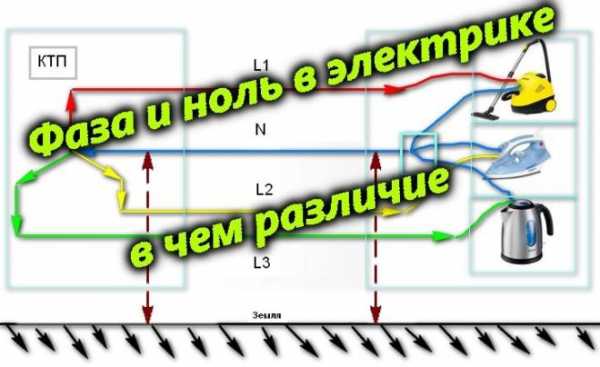

Что такое фаза и ноль в электричестве – просто о сложном

Передача электрического тока осуществляется по трехфазным сетям, при этом большинство домов имеет однофазные сети. Расщепление трехфазной цепи осуществляется с помощью вводно-распределительных устройств (ВРУ). Простым языком этот процесс можно описать следующим образом. К электрощитку дома подводится трехфазная цепь, состоящая из трех фазных, одного нулевого и одного заземляющего проводов. Посредством ВРУ цепь расщепляется – к каждому фазному проводу добавляется один нулевой и один заземляющий, получается однофазная сеть, к которой и подключаются отдельные потребители.

Что такое фаза и ноль

Попробуем разобраться, что такое ноль в электричестве и чем он отличается от фазы и земли. Фазные проводники используются для подачи электроэнергии. В трехфазной сети три токоподающих провода и один нулевой (нейтральный). Передаваемый ток сдвигается по фазе на 120 градусов, поэтому в цепи достаточно одного нуля. Фазовый проводник имеет напряжение 220 В, пара «фаза-фаза» – 380 В. Ноль не имеет напряжения.

Фазы генератора и фазы нагрузки соединяются между собой линейными проводниками. Нулевые точки генератора и нагрузки соединяются между собой рабочим нулем. По линейным проводам ток движется от генератора к нагрузке, по нулевым – в обратном направлении. Фазные и линейные напряжения равны независимо от способа подключения. Земля (заземляющий провод) также как и ноль не имеет напряжения. Он выполняет защитную функцию.

Зачем нужно зануление

Человечество активно использует электричество, фаза и ноль – важнейшие понятия, которые нужно знать и различать. Как мы уже выяснили, по фазе электричество подается к потребителю, ноль отводит ток в обратном направлении. Следует различать нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый необходим для выравнивания фазового напряжения, второй используется для защитного зануления.

В зависимости от типа линии электропередач может использоваться изолированный, глухозаземленный и эффективно-заземленный ноль. Большинство ЛЭП, питающих жилой сектор, имеет глухозаземленную нейтраль. При симметричной нагрузке на фазных проводниках рабочий ноль не имеет напряжения. Если нагрузка неравномерна, ток небаланса протекает по нулю, и схема электропитания получает возможность саморегулирования фаз.

Электросети с изолированной нейтралью не имеют нулевого рабочего проводника. В них используется нулевой заземляющий провод. В электросистемах TN рабочий и защитный нулевой проводники объединены на всем протяжении цепи и имеют маркировку PEN. Объединение рабочего и защитного нуля возможны только до распределительного устройства. От него к конечному потребителю пускается уже два нуля – PE и N. Объединение нулевых проводников запрещается по технике безопасности, так как в случае короткого замыкания фаза замкнется на нейтраль, и все электроприборы окажутся под фазным напряжением.

Как различить фазу, ноль, землю

Проще всего определить назначение проводников по цветовой маркировке. В соответствие с нормами, фазный проводник может иметь любой цвет, нейтраль – голубую маркировку, земля – желто-зеленого цвета. К сожалению, при монтаже электрики цветовая маркировка соблюдается далеко не всегда. Нельзя забывать и вероятности того, что недобросовестный или неопытный электрик легко может перепутать фазу и ноль или подключить две фазы. По этим причинам всегда лучше воспользоваться более точными способами, чем цветовая маркировка.

Определить фазный и нулевой проводники можно с помощью индикаторной отвертки. При соприкосновении отвертки с фазой загорится индикатор, так как по проводнику проходит электроток. Ноль не имеет напряжения, поэтому индикатор загореться не может.

Отличить ноль от земли можно с помощью прозвонки. Сначала определяется и маркируется фаза, затем щупом прозвонки нужно прикоснуться к одному и проводников и клемме заземления в электрощитке. Ноль звониться не будет. При прикосновении к земле раздастся характерный звуковой сигнал.

Дополнительные материалы:

• Проблемы и перспективы развития энергетики в России и мире
• Добыча нефти в России — главный источник пополнения бюджета
• Электричество для населения – вопросы и проблемы потребления и учета

Для чего нужны фаза, ноль и заземление?

Известно, что электрическая энергия вырабатывается на электрических станциях при помощи генераторов переменного тока. Затем, по линиям электропередач от трансформаторных подстанций электроэнергия поступает потребителям. Разберем подробнее, каким образом энергия подводится к подъездам многоэтажных домов и частным домам. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

Простое объяснение

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру. Помимо этого назначение нуля в электропроводке — выравнивание фазного напряжения. Заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человек от поражения электрическим током. Подробнее о заземлении вы можете узнать в соответствующем разделе сайта.

Надеемся, наше простое объяснение помогло разобраться в том, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов. чтобы понимать, какого цвета фазный, нулевой и заземляющий проводник!

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено. Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током.

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику «!

Рекомендуем также прочитать:

Источники: http://prokommunikacii.ru/elektrika/elektroprovodka/nulevojj-provod-ego-opredelenie-i-naznachenie.html, http://madenergy.ru/stati/chto-takoe-faza-i-nol-v-elektrichestve.html, http://samelectrik.ru/dlya-chego-nuzhny-faza-nol-i-zazemlenie.html

electricremont.ru

Нулевой рабочий проводник

Нулевой рабочий проводник также называют нейтралью. Большинство бытовых приборов питаются от сети переменного напряжения 220 В. Для того чтобы подать на них это напряжение, используется один фазный провод, а второй нулевой. Фаза имеет потенциал 220 В, а нулевой провод имеет потенциал 0 относительно источника питания и фазного провода.

Нулевой обозначается как N, а его изоляция должна быть голубого цвета или бело-голубого, в соответствии с цветовой маркировкой кабеля. Часто функции нулевого рабочего провода и защитного совмещаются (для систем заземления TN-C). Такой совместный проводник обозначается PEN и имеет жёлто-зелёную изоляцию с голубыми маркерами (метками) на концах. Аналогичные цветовые обозначения применяются в Европе. В США нулевой рабочий провод может обозначаться белым или серым цветом.

В разных линиях электропередач и сетях могут использоваться различные нейтрали (изолированная, глухозаземлённая, эффективно-заземлённая). Выбор того или иного варианта определяется функциональным назначением сети.

В настоящий момент практически все жилые дома в России имеют системы заземления с глухозаземлённой нейтралью. В этом случае электроэнергия поставляется от трёхфазных генераторов по 3 фазам с потенциалом, а также от генератора идёт четвёртый провод — нейтральный (рабочий ноль). Три фазы в конце линии соединяются звездой: таким образом получается конец нейтрали, которая соединяется с нейтралью питающего генератора. Провод, соединяющий эти две нейтрали и называется рабочим нулевым проводником сети.

В случае симметричной нагрузки на все фазы ток в рабочем нуле отсутствует. Если же нагрузка распределена неравномерно, то по нулевому рабочему проводнику протекает ток небаланса. Использование такой схемы позволяет добиться саморегулирования всех трёх фаз, при этом напряжение на них почти равно между собой.

Для повышения безопасности рабочий ноль заземляется в конце линии, а также часто применяются дополнительные заземления: в начале линии и в разных её точках. В домах нулевой рабочий провод подводится к распределительному устройству, от которого уже отходят отдельные нулевые проводники к непосредственным потребителям электроэнергии (например, в квартиры).

Помимо сетей с глухозаземлённой нейтралью, также используются электросети с изолированной нейтралью. В таких сетях отсутствует нулевой рабочий провод. Вместо него при необходимости может использоваться нулевой заземляемый провод.

При использовании трёхфазных линий питания в здании, сечение нулевого рабочего проводника должно быть не меньше сечения фазных проводников, при размерах последних до 25 мм2 (алюминий). Если сечение фазных проводников больше 25 мм2, то площадь сечения рабочего нуля должна быть не менее 50% их сечения. Если сеть использует заземляющий рабочий ноль, то при подключении провода к главной заземляющей шине должен присутствовать опознавательный знак «земля».

Даже если на РУ защитный и рабочий нули соединены, дальнейшее их объединение у потребителей не допускается. Т. е. дальше по квартирам пускается два отдельных провода PE и N. Их нельзя соединять потому, что при КЗ фаза замыкается на нулевой рабочий проводник, и все устройства, подключённые к защитному проводнику PE (в случае объединения PE и N), окажутся под фазным напряжением, из-за чего возникает большая вероятность поражения человека током.

pue8.ru

Зануление. Нулевой провод: его определение и назначение

Электрическая сеть, которая предназначена для электроснабжения содержит источник электроэнергии, преобразователи этой энергии, а также потребителей. Поскольку используется три фазы при схеме соединения «звезда» появляется узел соединения общий для них. Если такой узел есть с каждой стороны электрической цепи, причем эти узлы соединяет провод, последний называется, либо «нейтралью», либо «нулевым проводом». Его режим работы весьма важен для функционирования сети электроснабжения. Существует несколько режимов для нулевого провода:

• Потенциал нейтрали равен потенциалу земли, в результате чего получается глухозаземленный нулевой провод.
• Нейтраль надежно изолирована, между ней и землей возможны небольшие по величине токи утечки. В результате получается изолированный нулевой провод.
• Нейтраль является частью электрической цепи, которая также включает сопротивление с некоторым достаточно малым импедансом и сопротивление земли.

От использования одного из перечисленных соединений нулевого провода с землей в сети электроснабжения зависят:

• аварийные токи и скачки напряжения в фазах при их повреждениях;
• система релейной защиты от замыкания фазы на землю;
• схема защиты от скачков напряжения;
• параметры заземления, используемого на подстанции;
• безопасность выполняемых работ;
• надежность функционирования всех электрических машин и прочего электрического оборудования в электрической сети, связанных с нейтралью.
• Нулевой провод с «глухим» заземлением используется главным образом в электросетях с напряжениями 380 Вольт и начиная с 110 киловольт и выше.
• Изолированный нулевой провод используется главным образом в электросетях с напряжениями 6, 10 и 35 киловольт.

Стоит отметить, что вы можете выполнять это своими руками или заказать электромонтажные работы у мастеров на сайте . Но, тем не менее, разобраться в основах, изучив мат часть.

Нулевой провод в сети электроснабжения 380 Вольт

Документально для этих сетей заданы такие стандарты:

• МЭК 364 «Электрические установки зданий»;
• ГОСТ 30331.1-95 – ГОСТ 30331.9-95.

В соответствии с ГОСТ 30331.2-95 в электрических схемах используются такие обозначения:

Широко распространена система заземления с использованием нейтрального провода, которая именуется как TN-C (на изображении ниже).

В системе TN-C заземление сделано на трансформаторной подстанции. К нему присоединены фазные обмотки трансформаторов, обеспечивающих электропитание нагрузок фазным напряжением 220 Вольт. Подача напряжения к нагрузкам обеспечивают фазные провода и провод PEN , присоединенный к заземлению на подстанции. Система TN-C отличается от других подобных систем TN-S, TN-C-S, TT и IT дешевизной и простотой. Но по электрической безопасности она хуже.

Это объясняется ее появлением в те довольно-таки далекие времена, когда от замыканий на корпус спасали предохранители и автоматические выключатели. Время срабатывания этих защитных устройств, которое довольно велико, определяет и время воздействия на живой объект поражающего тока при тех или иных повреждениях и контактах этих объектов с поврежденными токоведущими частями оборудования или электросети. Большим по величине должен быть и ток срабатывания. Также при использовании провода PEN для заземления возможно появление высокого потенциала на всех устройствах, заземленных через него.

Например, при авариях на воздушных линиях электропередачи, когда провод одной из фаз обрывается и падает на землю. До срабатывания защиты на устройствах, заземленных через провод PEN, будет опасное для жизни напряжение. Еще более фатальными могут быть последствия при обрыве связи нулевого провода с заземлением на подстанции, например при его перегорании. Это обеспечит гарантированное появление фазного напряжения на всем оборудовании, заземленном через перегоревший провод. А устройства защитного отключения при этом не могут быть использованы.

Более дорогой, но и более безопасной является система TN-S (на изображении далее). Ее улучшенная безопасность обеспечена устройствами защитного отключения. Они будут гарантированно срабатывать по причине использования дополнительного провода, через который не текут аварийные токи.

В некоторых электросетях используется смешанная система заземления нулевого провода, в которой учтены признаки, а также достоинства и недостатки двух предыдущих систем заземления нейтрали. Это система заземления TN-C-S, пример которой на изображении далее:

По схеме TT применяется отдельное заземление без проводной связи с заземлением на питающей трансформаторной подстанции. В такой схеме необходимо применять устройства защитного отключения. Они будут надежно срабатывать, поскольку измеряют напряжение относительно отдельного заземления. Автоматические выключатели и предохранители будут малоэффективны в качестве защитных устройств.

К заземлению на подстанции в земле будет течь ток. Поэтому на отдельном заземлении появится довольно большой потенциал. Он, скорее всего, будет представлять опасность для жизни в случае прикосновения к электрооборудованию, присоединенному к этому отдельному заземлению. Схема TT приведена на изображении ниже.

В схеме IT на трансформаторной подстанции заземление присоединено к общему узлу фазных обмоток через резистор. Его сопротивление может быть от сотен Ом до единиц килоом. С целью защиты применяется провод не связанный с нейтралью. У однофазных потребителей при замыкании на корпус токи получаются небольшими по величине, потому что протекают по цепи с резистором, через который обмотки присоединены к заземлению. Использование устройств защитного отключения еще больше усиливает эту наиболее безопасную схему, показанную на изображении ниже.

Не существует такого решения с заземлением нулевого провода, который успешно решает все необходимые задачи. Поэтому для каждого случая лучше всего применять наиболее подходящую схему.

• Схемы TN-C и TN-C-S существуют, но только по причине того, что были первыми и привязаны к объектам давно построенным. Для новых решений не следует их применять. Они наиболее опасны при авариях как источник поражения током и как источник пожара. При авариях токи значительны по величине, сильно разветвляются и создают по этой причине значительные электромагнитные излучения.
• Для капитальных объектов, в которых со временем не будут вноситься какие-либо изменения, схема TN-S является наиболее подходящей.
• Если сеть электроснабжения подвержена частым переделкам или является временной, для нее рекомендуется схема TT.
• В том случае, когда надежность электроснабжения является наиболее значимым приоритетом надо использовать схему IT.
• Для увеличения надежности рекомендуется выполнять несколько заземлений разнесенных по направлению нулевого провода.

Как заземляется провод в сетях с высоким напряжением?

В сетях с напряжением 6-35 киловольт схема заземления нулевого провода выбирается исходя из тех аварийных ситуаций, которые могут возникать при замыканиях на землю. То же самое относится и к более высоковольтным сетям. Поскольку такие электросети в своем большинстве состоят из линий электропередачи, бесперебойность электроснабжения потребителей в них является приоритетной задачей. В общем, заземление нулевого провода в таких электрических сетях окажет влияние на:

• величину тока на месте аварии;
• аварийные скачки напряжения в двух работоспособных фазах при замыкании на землю в третьей фазе;
• характеристики изоляции электрических машин и прочего электрического оборудования;
• характеристики оборудования для защиты от перенапряжений;
• непрерывность подачи электроэнергии потребителям;
• параметры заземляющих контуров на подстанциях в пределах нейтрали;
• безопасность во время однофазных замыканий работников и функционирующего электрического оборудования.

При более подробном рассмотрении перечисленных пунктов потребуется несколько больших статей, или даже книга. По этой причине в рамках настоящей небольшой статьи более детально они не рассматриваются.

Для питания электрических приемников с однофазной или неравномерной трехфазной нагрузкой должен быть проложен рабочий нулевой провод (PEN) , по которому протекает геометрическая сумма фазных токов. Нулевой рабочий провод присоединяется к нейтрали генератора или вторичной обмотке тр

electrmaster.ru

Что такое нулевой провод — Всё о электрике в доме

Про электричество. Что такое Фаза и Ноль

В электроэнергетике не так-то и много разновидностей подключённых проводов. Различают провода питания и защитные провода.

В этой небольшой статье мы не будем углубляться в дебри, трёхфазные и пятифазные сети. Всё рассмотрим буквально на пальцах, на том, что нас окружает и что есть в наличии во всех магазинах и в каждом электрифицированном жилище. Проще говоря, возьмём и вскроем обычную розетку.

Начнём с времён минувших и отдадим предпочтение той электрической розетке, которая была изготовлена и установлена лет так 10, а то и 15 назад. Мы видим, что розетка подключена всего к двум проводам.

Один из этих проводов обязательно должен иметь голубоватую или синюю окраску. Именно так определяется рабочий нулевой проводник. По нему не идёт ток от источника – он направляется от Вас к источнику. Он вполне безобидный, и если схватиться за него, не прикасаясь ко второму, то ничего страшного и ужасного не случится.

А вот второй провод, окраска которого может быть любой, за исключением синей, голубой, жёлто-зелёной в полоску и чёрной, более коварный и злостный. А что вы хотите, ведь он всегда под напряжением, так как именно к нему поступают свеженькие электроны и заряженные частицы от трансформаторов и генераторов электростанций и подстанций. Называется он фазный проводник.

Дотронувшись до этого провода, вы можете получить хорошенький разряд, вплоть до смертельного исхода. И это не шутки, так как любой ток, напряжение которого свыше 50 Вольт убивает человека за несколько секунд, а у нас в бытовых розетках не менее 220 Вольт переменного тока.

Наличие напряжения на фазных проводниках можно определить специальными индикаторами. Они выполнены в виде обыкновенных отвёрток с крестовиной или лопаткой.

Рукоятка такой отвёртки состоит из полупрозрачного пластика, внутри которой встроена лампочка – диод. Верхняя часть рукоятки – металлическая.

Дотроньтесь рабочей частью индикатора до проводника, а большим пальцем руки – до металлической части на рукоятке. Если встроенный диод загорелся, значит трогать этот провод не стоит – он сейчас под напряжением.

Заметьте, что нулевой проводник никогда не вызовет горение диода, так как на нём по определению нет напряжения при условии, что он не соприкасается с проводником, по которому протекает ток.

А что же мы увидим, если вскроем розетку современного производства, приобщённую к евро стандартам. В такой розетке три провода. Два нам уже знакомы. Фазный проводник, который всегда под напряжением и может иметь любую окраску. Рабочий нулевой проводник, как правило имеет синюю или голубоватую окраску. И третий проводник, состоящий из жёлтой и зелёной окраски вдоль всего провода, который принято называть защитным нулевым проводником. Причём обычно фазный проводник расположен справа в розетках или сверху в выключателях. А нулевой защитный проводник располагается слева в розетках или снизу в выключателях.

Если по фазному проводу поступает напряжение к розетки, а по нулевому уходит от розетки к источнику, то зачем же нужен защитный?

Если подключаемое в розетку оборудование полностью исправно и проводка в надлежащем состоянии, то защитный нулевой проводник не принимает никакого участия и попросту бездействует.

Но представим, что произошло короткое замыкание, перенапряжение или замыкание на части оборудования, нормально не находящиеся под напряжением. То есть ток попал на те части, которые обычно не находятся под его действием, и поэтому изначально не соединены с проводниками Фаза и Рабочий ноль. Вы попросту ощутите удар электрического того на себе, и в худшем случае – можете погибнуть в следствии остановки сердечной мышцы.

Тут и нужен тот самый защитный нулевой проводник. Он заберёт этот ток и перенаправит его к источнику или в землю, в зависимости от того, как выполнена проводка в конкретном помещении. И даже Если Вы случайно прикоснётесь к оборудованию, не нормально находящемуся под напряжением, вы не ощутите сильного удара, ведь ток тоже не дурак – он ищет лёгкие пути, то есть выбирает ту дорогу, где наименьшее сопротивление. Сопротивление человеческого тела составляет приблизительно 1000 Ом, в то время как сопротивление защитного нулевого проводника всего около 0,1-0,2 Ом.

Пользуйтесь современными технологиями и стандартами, чтобы быть в безопасности в любой момент при любых обстоятельствах. Помните, что Ваша безопасность зависит от принимаемых Вами действий и мероприятий по её обеспечению!

Нулевой провод это:

Назначение

При соединении обмоток генератора и приёмника электроэнергии по схеме «звезда» фазное напряжение зависит от подключаемой к каждой фазе нагрузке. В случае подключения, например, трехфазного двигателя, нагрузка будет симметричной, и напряжение между нейтральными точками генератора и двигателя будет равна нулю. Однако, в случае, если к каждой фазе подключается разная нагрузка, в системе возникнет так называемое напряжение смещения нейтрали. которое вызовет несимметрию напряжений нагрузки. На практике это может привести к тому, что часть потребителей будет иметь пониженное напряжение, а часть повышенное. Пониженное напряжение приводит к некорректной работе подключенных электроустановок, а повышенное может, кроме этого, привести к повреждению электрооборудования или возникновению пожар а. Соединение нейтральных точек генератора и приёмника электроэнергии нейтральным проводом позволяет снизить напряжение смещения нейтрали практически до нуля и выровнять фазные напряжения на приёмнике электроэнергии. Небольшое напряжение будет обусловлено только сопротивлением нулевого провода.

Обозначение

Нулевой рабочий провод обозначается буквой N. Если нулевой рабочий провод одновременно выполняет функцию нулевого защитного провода (В системе заземления TN-C), то он обозначается как PEN. Согласно ПУЭ цвет нулевого рабочего провода должен быть голубым [1]. Такая же расцветка принята в Европе. В США цвет нулевого рабочего провода может быть серым или белым .

Примечания

• «Теоретические основы электротехники. Электрические цепи» Бессонов Л. А. Москва «Высшая школа» 1996 ISBN 5-8297-0159-6
• ПУЭ
• Трехфазные цепи

Wikimedia Foundation. 2010 .

Смотреть что такое “Нулевой провод” в других словарях:

нулевой провод — нейтральный провод — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999] Тематики электротехника, основные понятия Синонимы нейтральный провод EN inner mainneutral main … Справочник технического переводчика

нулевой провод — 3.35 нулевой провод (символ N): Провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электроэнергии (МЭС 826 01 03) (ИСО/ТР 12100 1 [34], 3.22 с изменениями). Источник: ГОСТ Р МЭК 60204.1 99: Безопасность… … Словарь-справочник терминов нормативно-технической документации

нулевой провод — rus нулевой рабочий проводник (м), нулевой провод (м) eng neutral conductor fra conducteur (m) neutre, neutre (m) deu Neutralleiter (m), Nulleiter (m) spa conductor (m) neutro, neutro (m) … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

нулевой провод — nulinis laidas statusas T sritis automatika atitikmenys: angl. neutral conductor; neutral wire vok. Nulleiter, m rus. нулевой провод, m pranc. conducteur neutre, m; fil neutre, m; ligne neutre, f … Automatikos terminų žodynas

нулевой провод (символ N) — Провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электроэнергии. [ГОСТ Р МЭК 60204 1 2007] Тематики электробезопасность … Справочник технического переводчика

НУЛЕВОЙ ПРОВОД (в многофазной системе) — провод, присоединенный к общей точке соединения концов фазных обмоток машин и трансформаторов. Технический железнодорожный словарь. М. Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я.… … Технический железнодорожный словарь

нулевой провод ( N) — 3.57 нулевой провод ( N): Провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электрической энергии (см. [7]). (См. 3.35 ЕН 60204 1 [6].) Источник: ГОСТ ЕН 1070 2003: Безопасность оборудования. Термины и… … Словарь-справочник терминов нормативно-технической документации

нулевой провод (символ N) — 3.37. нулевой провод (символ N). Провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электроэнергии. [МЭС 826 14 07, модифицированный] Источник: ГОСТ Р МЭК 60204 1 2007: Безопасность машин.… … Словарь-справочник терминов нормативно-технической документации

Провод нулевой — Нулевой провод (символ N): провод, соединенный с нейтральной (нулевой) точкой сети и обладающий возможностью передачи электроэнергии. Источник: ГОСТ Р МЭК 60204 1 2007. Национальный стандарт Российской Федерации. Безопасность машин.… … Официальная терминология

нулевой рабочий проводник — rus нулевой рабочий проводник (м), нулевой провод (м) eng neutral conductor fra conducteur (m) neutre, neutre (m) deu Neutralleiter (m), Nulleiter (m) spa conductor (m) neutro, neutro (m) … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

• Подводка электроснабжения к дачному домику. Илья Мельников. «Электричество к дачному поселку проводят централизованно. К квартире и индивидуальному дому в городе или сельской местности, вилле или дачному домику электрическая энергия подводится при… Подробнее Купить за 29.95 руб электронная книга
• Подводка электроснабжения к дачному домику. Илья Мельников. «Электричество к дачному поселку проводят централизованно. К квартире и индивидуальному дому в городе или сельской местности, вилле или дачному домику электрическая энергия подводится при… Подробнее Купить за электронная книга

Ноль и фаза в электрике — назначение фазного и нулевого провода

Хозяин квартиры или частного дома, решивший проделать любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, подвешивание люстры или настенного светильника, неизменно сталкивается с необходимостью определить, где в месте производства работ находятся фазный и нулевой провод, а также кабель заземления. Это нужно для того, чтобы правильно подсоединить монтируемый элемент, а также избежать случайного удара током. Если вы имеете определенный опыт работы с электричеством, то такой вопрос не поставит вас в тупик, но для новичка он может оказаться серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода заключается в создании цепочки с низким показателем сопротивления, чтобы в случае короткого замыкания величины тока хватило для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

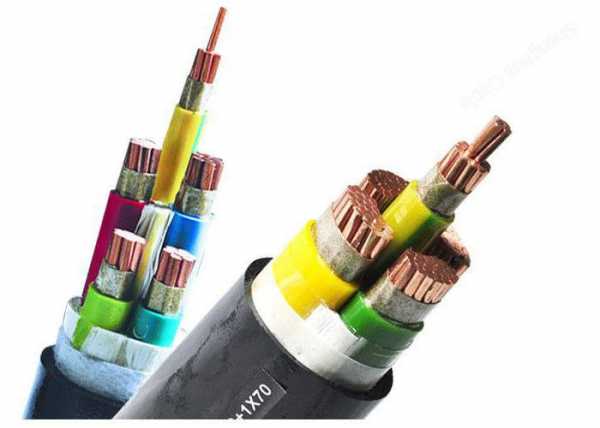

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

• Глухозаземленный нейтральный кабель.
• Изолированный нулевой провод.
• Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электрических бытовых устройствах. Оно помогает снизить величину тока до уровня, который безопасен для здоровья, перенаправляя большую часть потока электронов в землю и защищая человека, коснувшегося прибора, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не становясь причиной пожара.

На вопрос – как определить провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, довольно часто не соблюдается. Бывает и такое, что электромонтер, не обладающий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Домашняя электропроводка: находим ноль и фазу

Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).

Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

Проверка с помощью электролампы

Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

• Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
• Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
• Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
• Контактная площадка, позволяющая при прикосновении к ней создать цепь.

Профессиональные электромонтеры используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными элементами питания, но простенькое устройство китайского производства вполне доступно любому человеку и должно иметься у каждого хозяина дома.

Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.

При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.

Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.

Заключение

В этом материале мы подробно ответили на вопрос, что собой представляют фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где в проводке находится фазная жила. Какой из этих способов предпочтительнее, решать вам, но помните, что вопрос определения фазы, ноля и заземления очень важен. Неправильные результаты проверки могут стать причиной сгорания приборов при подключении, или, что еще хуже – причиной поражения электрическим током.

Источники: http://ingsvd.ru/main/electrics/88-pro-jelektrichestvo.-chto-takoe-faza-i.html, http://dic.academic.ru/dic.nsf/ruwiki/1068542, http://yaelectrik.ru/elektroprovodka/faza-i-nol-v-elektrike

electricremont.ru
