Как делать теплый пол электрический под плитку – Электрический теплый пол под плитку своими руками – монтаж нагревательного кабеля, укладка матов фото-видео

Содержание

плюсы и минусы / Zonavannoi.Ru

Не так давно, перед тем как укладывать напольный кафель, многие задумывались о дальнейшем комфорте эксплуатации напольного покрытия. Ведь даже в летнее время пол был неприятно холодным. Это связано с высокими теплопроводящими свойствами керамики.

Сегодня из этого недостатка кафельной плитки можно извлечь выгоду, смонтировав под облицовку систему электрического теплого пола. Эта инновация позволит обеспечить равномерную и стабильную температуру в помещении даже при отсутствии в нем центрального отопления.

Содержание статьи

Классификация электрических нагревательных систем

Нужно сказать, что устройство теплого пола электрического под плитку поможет навсегда решить проблему с неприятной сыростью и прохладой в квартире осенью и весной, когда на улице еще нежарко, но централизованное отопление уже отключено. Такие системы способны работать круглый год полностью автономно и без ограничений. Кроме того, теплый пол кабельный электрический под плитку может стать альтернативным источником тепла, в дополнение к основному, например, для жителей частных коттеджей.

Возможность регулирования температуры является дополнительным преимуществом электрической нагревательной системы перед водяным теплым полом.

Оснащение санузла системой подогрева пола значительно повысит комфорт его эксплуатации

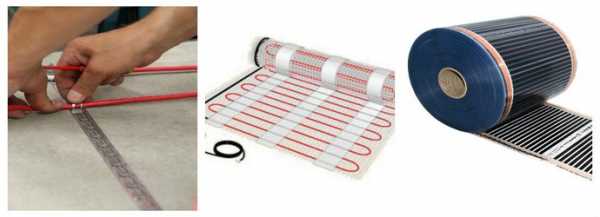

На сегодняшний день существуют такие ее разновидности:

кабельные системы;
нагревательные маты;
пленочный или инфракрасный теплый пол.

Чтобы разобраться, какой вид нагревательной конструкции станет оптимальным для того или иного напольного покрытия, нужно рассмотреть подробнее каждый из типов систем.

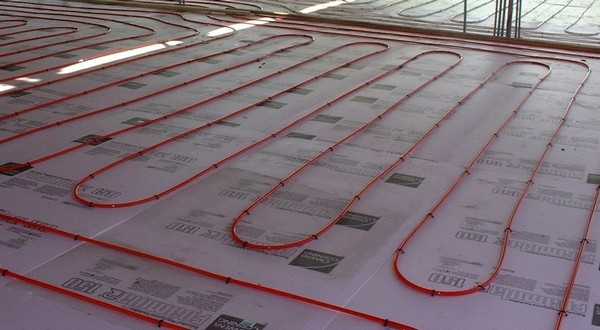

Кабельный теплый пол

Часто во время ремонта санузла многие хозяева задаются вопросом, где приобрести качественные электрические теплые полы под плитку, какие лучше выбрать и проще монтировать. Однозначно здесь сложно ответить. Кабельные системы требуют укладки под цементную стяжку высотой не менее 35 мм. Учитывая толщину самого кабеля, вы потеряете около 6–8 см от общей высоты помещения. Кроме того, дополнительное бетонное покрытие усиливает нагрузку на плиты перекрытия. Однако для ванной комнаты такой вариант допустим, поскольку ее небольшая площадь позволяет монтаж такой конструкции.

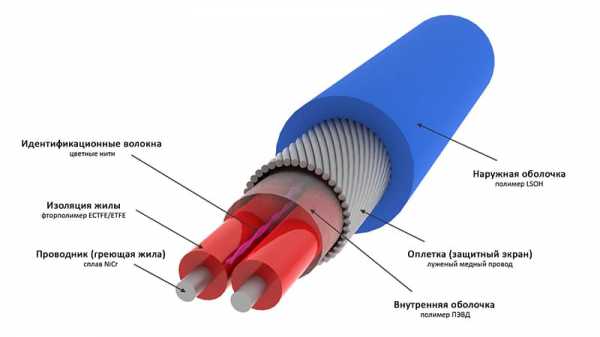

Схематическое изображение двужильного кабеля

Кабельный теплый пол бывает одножильным или двужильным. В случае самостоятельной установки, лучше остановиться на втором варианте. Такая система значительно проще монтируется, а также работает при подключении только одного конца.

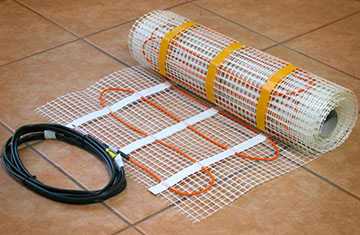

Термоматы

Такие системы изготовлены из стеклоткани с равномерным распределением на ней нагревательных элементов. Термоматы станут прекрасным решением проблемы, как сделать электрический теплый пол своими руками под ламинат или плитку. Поскольку их укладка не требует наличия дополнительной стяжки, как в первом случае. Однако высокая стоимость таких конструкций и необходимость вызова профессионалов, чтобы провести монтаж, делает этот вид нагревательных систем не столь привлекательным.

Теплые системы термоматов монтируются проще кабельных конструкций

Инфракрасные нагреватели пленочного типа

Ответом на вопрос, какой теплый пол своими руками электрический под линолеум или ламинат станет лучшим выбором, можно смело заявить, что пленочные нагревательные конструкции в этом случае будут оптимальным вариантом.

Инфракрасное излучение, идущее от элементов, нагревает поверхность, оставляя их при этом холодными. Это свойство очень важно для пожароопасных напольных покрытий. Кроме того, такие системы способны существенно сэкономить потребляемую электроэнергию.

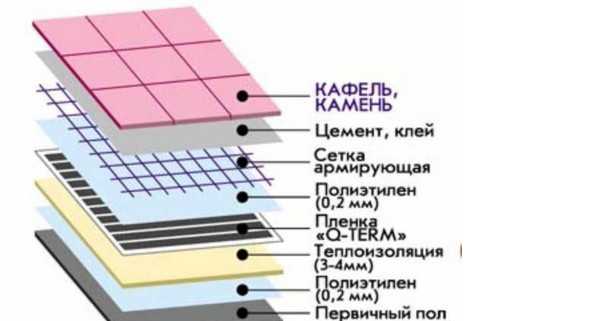

Так выглядит монтаж инфракрасных пленочных конструкций

Толщина основы из полимеров составляет порядка 0,4 мм, а также ее можно укладывать на любое основание, тем самым позволяя оставить высоту помещения без изменений. Однако сложность монтажа пленочной нагревательной системы под кафель делает ее не самым оптимальным вариантом для санузла.

Положительные и отрицательные характеристики электрических теплых полов

Чтобы окончательно прояснить для себя, электрический теплый пол под плитку, какой лучше, нужно знать достоинства и недостатки, присущие этим конструкциям. Здесь следует прислушаться к мнению хозяев, уже установивших тот или иной тип системы. Обычно к преимуществам этих нагревательных элементов относят следующие характеристики:

надежность и безопасность в использовании;
длительность эксплуатации;
сведение потерь тепла к минимуму;
распределение теплого воздуха по всей площади помещения равномерно ;
регулировка нужной температуры;
возможность иметь альтернативный независимый источник отопления;
потребление электроэнергии в разумных количествах.

Совокупность преимуществ электрических теплых полов говорит о целесообразности установки такой системы в ванной комнате. Однако стоит узнать и о недостатках этих конструкций. Как правило, к ним относят такие нюансы:

повышенная нагрузка на электросеть квартиры;
возможность монтажа только на свободной площади пола.

Одним словом, теплый пол электрический под плитку, плюсы и минусы которого описаны выше, может стать разумной альтернативой центральному отоплению в холодное время года и повысить комфорт эксплуатации санузла в этот период.

Начальный этап работ

Начать следует с расчета необходимой мощности системы для вашего помещения. За минимальное значение для помещений с повышенной влажностью принята цифра 150 Вт на каждый квадратный метр площади покрытия. Также нужно составить примерную схему укладки кабеля и места размещения датчика температур.

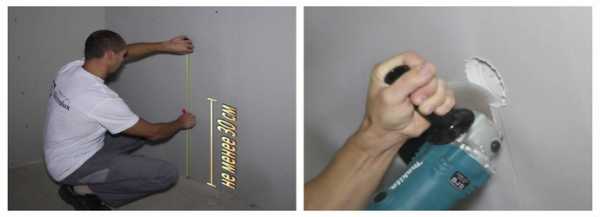

Штробление стен для установки датчика

В первую очередь, обратить внимание нужно на месторасположение реле температур и термометра. Особенностью любого санузла является повышенная влажность, поэтому датчик и регулятор лучше всего установить за пределами помещения. Следует выбрать и оптимальную высоту для их монтажа, чтобы облегчить эксплуатацию приборов в дальнейшем.

Затем следует подготовить в стене как можно ближе к плоскости пола место для проведения там гофрированного шланга, через который вы подключите оборудование. Один конец трубы должен выходить к месту укладки системы, а другой – к аппаратуре датчиков.

В случае поломки приборов заменить их будет значительно проще, если вы проложите гофротрубу, следуя этим рекомендациям. Помните, что ее расположение должно быть равномерным относительно всех витков нагревательного кабеля. Кроме того, изгиб шланга в углу должен быть плавным, рекомендуется предусмотреть его радиус не менее пяти сантиметров.

Укладка и фиксация теплоизоляции

На этом этапе работ нужно собрать весь мусор с пола и разметить участки прокладки кабеля. Монтируют теплый пол только в тех местах, где отсутствует сантехника и мебель. Там следует проложить теплоизоляционное покрытие, толщина которого должна быть не менее 4 мм.

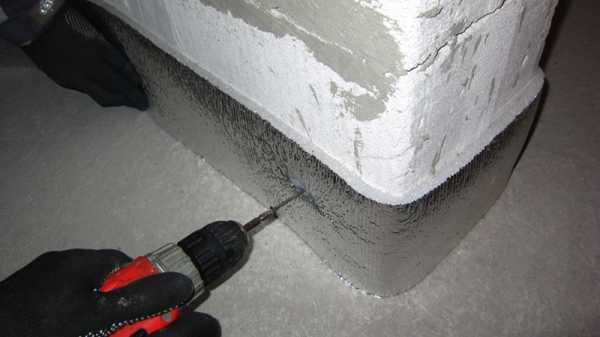

Нужно учитывать, чтобы слой теплоизоляции слегка заходил на стены помещения, а впоследствии лишнюю подложку можно легко обрезать.

Подложку лучше выбирать фольгированную, так как амальгама хорошо отражает тепловое излучение

Зафиксировать покрытие поможет монтажная лента. Укладывать ее нужно с шагом около шестидесяти сантиметров. Укрепляется она дюбелями через слой подложки.

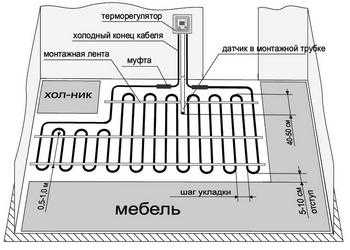

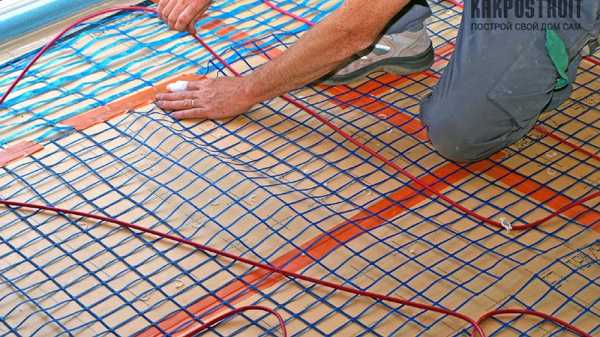

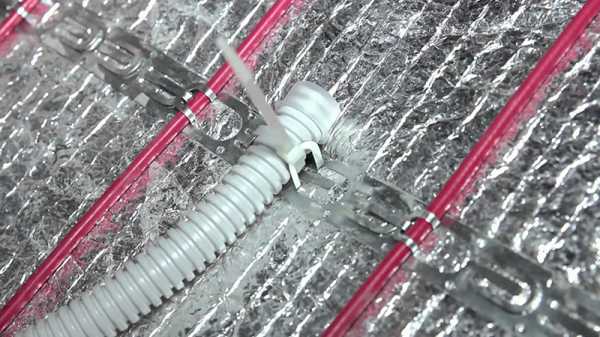

Монтаж нагревательного кабеля

Специалисты советуют начинать укладку нагревательных элементов от места соединения их с источником электроэнергии. Следует соблюдать аккуратность во время монтажа, чтобы не испортить кабель. Поэтому нужно стараться не наступать на витки проводов и работать предпочтительней будет в мягкой обуви.

Ни в коем случае не накладывайте витки кабеля друг на друга, между ними следует соблюдать определенное расстояние. Его легко рассчитать по формуле: (S x 100) / L, где S будет равной площади укладки теплого пола, а L – общей длине кабеля. Обычно это значение составляет не менее 8 см.

Стоит также учесть, что зазор от стен до краев кабеля должен составлять примерно 7 см.

При укладке кабеля нужно соблюдать аккуратность, чтобы не повредить систему

Один из концов кабеля нужно заглушить специальной насадкой, идущей в комплекте с системой. Далее, следует зафиксировать витки нагревательных элементов.

Затем прокладываем гофрированный шланг, соблюдая все необходимые для этого условия, и выводим реле температур на запланированное место.

После этого можно соединить систему с кабелем питания и проверить ее работоспособность. Обратите внимание, что при нормальном функционировании конструкции провода всего лишь слегка нагреются. Для определения возможности работать, достаточно подключить систему на 20–40 секунд.

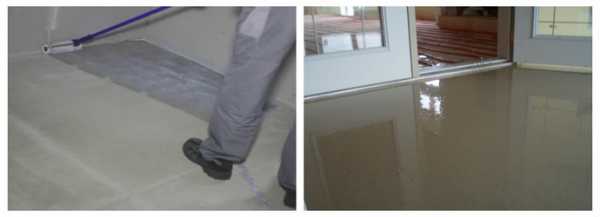

Заливаем стяжку правильно

Окончив монтаж нагревательных элементов, можно приступать к заливке пола бетонной смесью. Для этого нужно приготовить необходимое количество раствора, чтобы положить стяжку требуемой толщины сразу на всю площадь помещения. Минимально допустимый слой покрытия составляет четыре сантиметра, однако при желании вы можете и увеличить его. Важно знать, что большая толщина стяжки будет прогреваться значительно медленнее, но при этом она способна дольше сохранять тепло.

Не следует включать систему обогрева пола до полного высыхания бетонного покрытия. Несоблюдение этого правила может привести к нарушениям плотности прилегания цементной основы и теплого пола, что повлечет за собой некорректную работу конструкции в дальнейшем.

Нужно заметить, что правильные пропорции разведения цементного раствора и время полного его отвердения зависят от конкретного производителя. Поэтому тут нужно внимательно изучать инструкции по применению готовой смеси.

Очень важно покрыть кабельную систему теплого пола слоем цементного раствора необходимой толщины

На окончательно сухой и твердой поверхности стяжки можно приступить к облицовке керамической плиткой. Прежде всего, следует обрезать выступающую на стены подложку теплоизоляции по линии цементного пола. Затем, укладывают кафель, как на обыкновенный пол. От качества изготовления бетонной основы будет зависеть скорость и качество облицовки.

Не стоит для ускорения процесса высыхания клея для плитки включать подогрев пола. Это может повлечь за собой вздутие и отслоение кафеля.

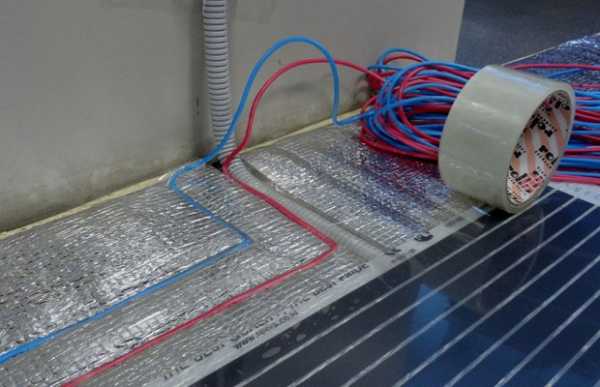

Аналогичным образом можно проложить также пленочную нагревательную систему и термоматы.

Следование этим рекомендациям поможет качественно провести работы по укладке теплого пола в санузле. Полученный результат приятно удивит вас и ваших гостей, а также повысит комфорт посещения ванной комнаты в холодное время года.

zonavannoi.ru

Электрический теплый пол под плитку своими руками. Какой лучше?

Создать комфорт в доме и смонтировать электрический «теплый пол» под плитку своими руками вполне под силу, тем более что для этого можно выбрать несколько видов оборудования, отличающегося как способом укладки, так и эксплуатационными характеристиками.

Содержание статьи [скрытьпоказать]

Но чтобы полученный результат не разочаровал, важно перед началом работ правильно рассчитать мощность «теплого пола», подготовить точную схему укладки и учесть конструктивные особенности пола и функциональное назначение помещения.

Виды электрических «теплых полов»

Монтаж «теплых полов» преследует одновременно несколько целей. Чаще всего ему отводится роль дополнительного источника тепла, особенно в тандеме с конвекционными приборами, например, традиционными радиаторами.

В этом случае нагретый теплый воздух поднимается, а пространство внизу помещения остается холодным. Это особенно заметно жителям частных коттеджей с неотапливаемыми подвалами и владельцам первых этажей, но не только. «Теплый пол» может стать и единственным источником, но в этом случае более рационально установить систему с водяным теплоносителем.

Хотя для небольших по площади помещений электрические разновидности «теплых полов» являются оптимальным вариантом: о его монтаже, например, можно задуматься во время ремонта в ванной комнате.

Для устройства теплых электрических полов используется разное оборудование и материалы, роднит их только то, что для работы они используют электричество. Итак, дополнительный источник тепла можно создать с использованием:

кабеля, укладка которого производится по заранее разработанной схеме с учетом особенностей помещения;
нагревательных матов из стеклоткани с проложенными в них кабелями;
инфракрасных нагревательных элементов, смонтированных на специальной пленке, из-за чего этот «теплый пол» часто называют «пленочным».

Какой вид «теплых полов» выбрать, зависит от многих факторов: объективных и субъективных, перед тем как сделать окончательный выбор, надо разобраться с основными конструктивными и эксплуатационными отличиями, а также особенностями монтажа.

Монтаж электрического теплого пола под плитку. Видео:

Какой «теплый пол» лучше сделать под плитку: нюансы выбора

Если для монтажа выбран кабель, то в этом случае надо учитывать, что потребуется сделать стяжку пола толщиной в среднем 30-35 мм. Это приводит к значительной потере высоты потолков, а также увеличению нагрузки на несущие конструкции дома, что в некоторых случаях может быть недопустимым.

И хотя по цене это самый доступный вариант, но потребуются дополнительные расходы, довольно ощутимые, для покупки сухих смесей, комплектующих и т. д. Также следует учитывать и трудоемкость предстоящих работ.

Особую сложность представляет и выполнение расчетов, в первую очередь длины кабеля, определяемой не только площадью помещения, но и выбранной схемой укладки, которая, в свою очередь, определяется мощностью необходимого теплового излучения. При составлении схемы принимается во внимание расположение мебели, под которой нельзя укладывать кабель.

Как правило, кабель приобретается по длине, а дополнительно покупаются все остальные элементы и детали: терморегуляторы, датчики, крепления и т. д., хотя встречаются готовые комплекты, рассчитанные на определенную площадь.

Термоматы на основе из стеклоткани – это тоже нагревательный кабель, только уложенный в основу, что значительно облегчает процесс монтажа и проведения расчетов: во внимание принимается только та часть площади, которая не уставлена предметами мебели, особенно тяжелой.

Особенно актуальна их эксплуатация в домах с деревянными перекрытиями, так как они могут устанавливаться в конструкцию чернового пола – стяжка для них не является обязательной, но если и выполняется, то ее толщина небольшая. Наибольшую сложность представляет выполнение соединений кабелей, которые в этом случае не представляет собой цельную конструкцию.

Но, несмотря на это, а также на более высокую стоимость 1 м² такого теплого пола, он является очень популярным среди владельцев загородных домов и городских квартир.

Часто пленочный «теплый пол» под плитку или другое напольное покрытие выбирают с мотивацией того, что он не является источником электромагнитного излучения.

Кроме того, его монтаж не требует устройства стяжки, но, если он укладывается под плитку, то для монтажа следует приобретать специальные эластичные клеевые смеси для «теплых полов», обеспечивающие хорошую теплопроводность и отсутствие деформационных процессов под воздействием высоких температур.

По стоимости это самый дорогой «теплый пол», хотя очень экономичный, поэтому более высокие затраты на начальном этапе компенсируются меньшим расходом электроэнергии в процессе эксплуатации.

Резистентные и саморегулирующиеся кабели для теплого пола

При выборе кабельного «теплого пола» под плитку обязательно встанет вопрос о том, какой тип провода использовать для этого: резистентный или саморегулирующий.

Первые во время работы производят одинаковое количество тепловой мощности, вторые в зависимости от степени собственного нагрева, то есть чем больше они нагреваются, тем меньше продуцируют тепла. Из-за этого свойства они считаются более пожаробезопасными.

Резистентные кабели бывают одно- и двужильными, и основное отличие между ними состоит в способе подключения: для создания замкнутой цепи оба конца одножильных кабелей подключаются к источнику электропитания.

Сначала подключается один конец, например, в монтажной коробке, но до терморегулятора. Производится укладка согласно выбранной схеме, а затем производится замыкание контура вторым, «холодным», концом, который также выводится в монтажную коробку.

Подсоединение кабелей осуществляется с помощью муфт, которые попадают под стяжку. Двужильный резистентный кабель имеет подключение одним концом, на втором устанавливается заглушка. Наличие второй токоведущей жилы обеспечивает замкнутость цепи.

Основным недостатком резистентных кабелей является то, что они генерируют постоянное количество тепла, что при возникновении сложностей с его отводом может вывести систему из строя. Также следует отметить, что двужильные кабели более привлекательны как с точки зрения монтажа, так и из-за того, что их электромагнитное излучение имеет меньшую интенсивность.
Саморегулирующие кабели не перегреваются благодаря своему оригинальному строению, представляющему особую последовательность соединенных в единую цепь элементов, из которых и образуются жилы провода. Между ними имеется полимерная прокладка, которая и выступает в роли теплопроводника.
В отличие от резистентного кабеля саморегулирующий не имеет постоянного сопротивления: оно зависит от температуры. Чем выше температура, тем ниже сопротивление в кабеле, соответственно, выделяется и меньше тепла.
По способу монтажа саморегулирующие кабели не имеют существенных отличий от резистентных изделий, но их стоимость значительно выше.
Теплый пол своими руками. Видео:

Укладка «теплого пола» под плитку: преимущества и монтаж
Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.
Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.
«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:
создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
надежность и большой срок службы;
безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.
«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.
Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.
Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.
Средняя мощность для помещений в доме составляет:
спальная комната – 100-120 кВт/м²;
детская – 150 кВт/м²;
прихожая, кухня – 120-150 кВт/м²;
ванная комната, туалет – 180 кВт/м²;
застекленная лоджия – 180-200 кВт/м².
Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».
При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии.
Но следует учесть и некоторые нюансы этого вида отопления, а именно:
повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.
Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Монтаж «теплого пола» под плитку: основные этапы
Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.
При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.
Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:
минимальное расстояние от стены до кабеля 7-10 см;
расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.
Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.
В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.
Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.
Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Теплоизоляция пола
Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.
Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.
Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.
Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.
Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Технология устройства «теплого пола» под плитку
Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».
Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

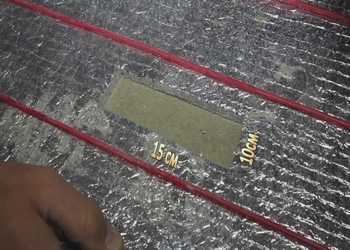

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.
Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».
При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.
Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.
На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.
Датчики температуры укладываются непосредственно на поверхность пленочного теплого пола и также подключаются к терморегулятору. Далее, выполняется тестирование и производится укладка основания под плитку, например, настилается фанера или иной листовой материал, который и станет основанием для плитки.
relend.ru
Как сделать электрический теплый пол под плитку своими руками 🚩 Ремонт квартиры
Самыми популярными видами теплого пола являются водяной и электрический (пленочного или кабельного типа). Второй вариант – более доступен и практичен, поэтому можно остановиться на нем. Важным моментом станет выбор типа системы. Учитывая, что конструкция будет размещаться под плиткой, определенно лучше подойдет кабельный пол.
Покупка системы не должна доставить сложностей, поскольку в специализированных магазинах можно найти сразу готовые коробочные комплекты, включающие в себя все необходимое. Готовые комплекты содержат также инфракрасные системы, однако они отличаются более сложной установкой, поэтому лучше все же сделать выбор в пользу кабельных.
Комплектация теплого пола включает в себя специальные «маты» — изогнутый нагревательный кабель, уложенный сетку шириной в 45 сантиметров. Сюда же входят терморегулятор, предназначенный для регулирования температуры пола, и соединительные провода. Дополнительно следует приобрести утеплитель, в качестве которого вполне подойдет фольгированный пенофол. Он будет минимизировать потери тепла и позволит экономить на оплате электроэнергии в дальнейшем.
Сразу отдельно от системы обогрева пола приобретите плитку. Для этого этапа работ вам понадобятся:
плитка подходящего размера и дизайна;
плиточный клей, совместимый с теплыми полами;
зубчатый шпатель;
плиточная затирка:
клинья для создания ровных швов.

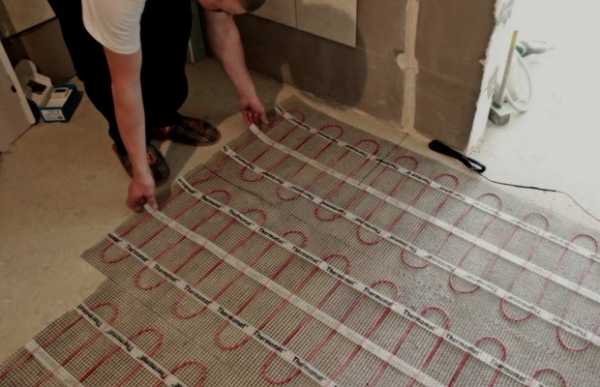

Перед тем как приступить к монтажу нагревательных матов под плитку, нужно подготовить для этого уже имеющийся в ванной пол. Кабельные системы подогрева укладываются на чистую и ровную поверхность, поэтому тщательно вымойте пол в ванной комнате и полностью очистите его от мусора и всего лишнего.
При наличии неровностей на старом покрытии, прежде всего, попробуйте избавиться от них механическим способом. Если они не поддаются, придется выполнить стяжку пола для выравнивания его поверхности. При этом без стяжки никак не обойтись, если пол выполнен из дерева. Для работы лучше всего использовать быстросохнущие смеси, поскольку покрытие цементно-песчаными растворами отличается длительным периодом высыхания (до 14 дней).
Еще раз убедитесь, что пол полностью чистый и ровный, в противном случае кабель в дальнейшем может упираться в какие-либо неровности, что приведет к его истиранию и выходу из строя всей системы. Это очень неприятно, поскольку поломка электрического теплого пола станет фатальной: конструкция фактически не поддается ремонту.

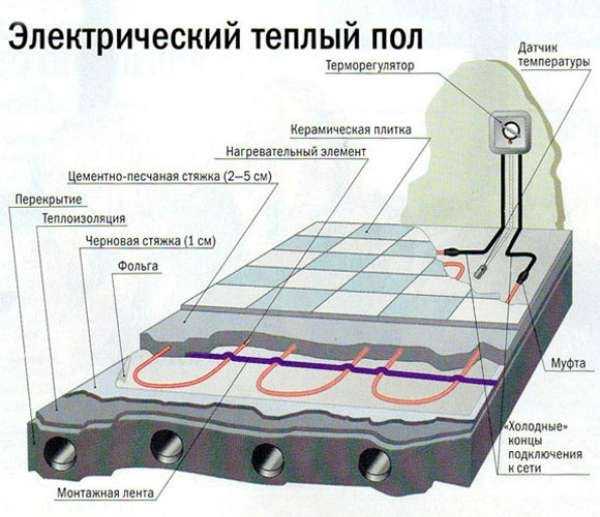

Конструкция электрического теплого пола включает в себя нагревательный кабель и терморегулятор. Сам кабель может быть двужильными или одножильными. Первый вариант стоит гораздо дороже, однако является более надежным. Перед началом укладки теплого пола освободите помещение от мебели и предметов быта, снимите старое напольное покрытие и убедитесь в готовности поверхности к дальнейшей работе.
Сразу подготовьте место на стене, куда будет установлен электрический термостат, чтобы регулировка температуры пола была доступной и удобной. При необходимости оборудуйте отдельную проводку для теплого пола. С учетом технологии монтажа подобные устройства требуют отдельного вывода из щитка электропитания. Как только все подготовительные работы будут завершены, можно приступать к следующему этапу.
В качестве утеплителя применяется такой современный материал, как пенофол, который обладает специальным алюминиевым покрытием толщиной в 14 мкм, а также специальным самоклеящимся слоем. Подобный выбор материала для утепляющей основы довольно удачен: он тонкий и легкий, а его коэффициент теплопроводности — 0,049 Вт/мК. В продаже пенофол представлен в виде рулонов, которые раскручиваются и нарезаются в нужных размерах. Как только материал будет уложен (алюминиевым слоем вверх), стыки между листами нужно проклеить монтажным скотчем.
Нагревательные кабели, представленные в продаже, обычно идут в комплекте с клейкой монтажной лентой, что позволяет значительно сократить время монтажа. Если приобретенный нагревательный элемент не имеет монтажной сетки, ее нужно будет купить отдельно. Укладка кабеля производится «зигзагообразно», и размер промежутков между витками должен составлять 20-25 см. Соответственно, закрепляется нагревательный шнур при помощи монтажного скотча для теплого пола.
Важным элементом нагревательного кабеля является термодатчик, фиксирующий температуру. Готовые комплекты обычно не предусматривают дополнительных действий, связанных с установкой термодатчика, однако в случае приобретения элементов системы по отдельности нужно предусмотреть расположение устройства таким образом, чтобы в дальнейшем бетонная стяжка не пострадала при его замене. Наилучший вариант — разместить термодатчик в гофро-трубке на месте выхода нагревательного кабеля наружу. Так вы сможете без проблем извлечь датчик в случае его поломки.

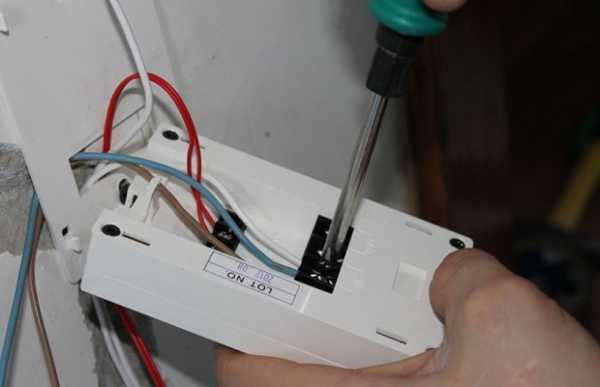

Финальным этапом установки нагревательного оборудования станет установка терморегулятора с последующей проверкой системы на работоспособность. Терморегулятор обычно крепится на стену в любом удобном месте ванной комнаты. Лучше всего проделать в стене специальное отверстие соответствующего размера, проштробив канавку для подводки электрического кабеля. Процесс монтажа устройства и активации системы не займет много времени и будет состоять из следующих этапов:
Подключите нагревательный кабель к терморегулятору, задействовав нужные электрические провода.
Подсоедините прибор к электрической сети с другой стороны. Лучше будет подключить систему теплого пола к отдельному входу на щитке, хотя на практике это соблюдается не всегда. Важно также чтобы кабель имел сечение, соответствующее потребляемой мощности системы.
Сразу по завершении укладки и подключения оборудования к системе электроснабжения приступите к его проверке на работоспособность. Для этого достаточно подать напряжение на кабель. Также для измерения сопротивления кабеля применятся специальный тестер, который позволяет удостовериться в целостности всей системы. Подробнее о параметрах измерения производительности системы можно узнать из паспорта изделия.

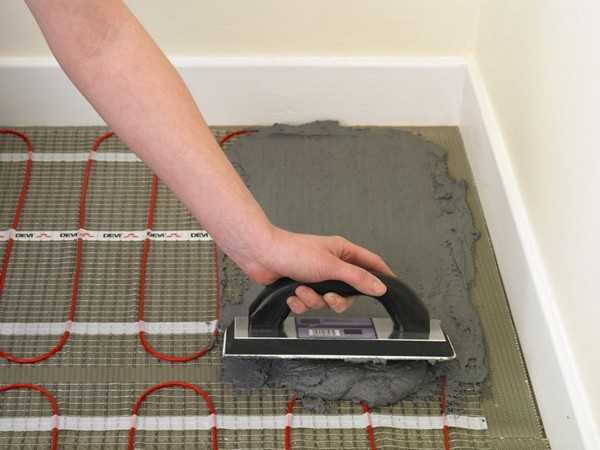

Процесс облицовки теплого пола практически не отличается от обычного монтажа плитки. Разница заключается лишь в использовании специального плиточного клея для теплого пола. Работа производится в следующем порядке:
Разложите плитку по ровной поверхности (в одном из соседних просторных помещений), чтобы увидеть, как ее лучше уложить, и как она в целом будет смотреться. Помните, что цельная плитка будет располагаться только на видимых участках, в то время как обрезки нужно клеить в скрытых местах. Начинать монтаж следует с той стороны, которая будет на виду, а обрезанные участки лучше скрывать сантехникой или мебелью.
Подготовьте плиточный клей, размешав сухую смесь в воде с соблюдением указанных на упаковке пропорций. Аккуратно нанесите его на зубчатый шпатель и промажьте нагревательные маты. Убедитесь, что все пустоты заполнились составом, а толщина клея над греющими элементами составляет не менее 5 мм.
Уложите первую плитку на клейкий слой. Установите по ее углам пластиковые клинья из комплекта. Тщательно проверьте уровень и угол горизонта. При обнаружении неровностей аккуратно сместите плитку в нужном направлении.
Продолжите укладку оставшихся плиток, на забывая разравнивать их и укреплять клиньями. При необходимости обрезать одну из деталей используйте плиткорез. Если данный инструмент отсутствует, можно заменить его хорошим стеклорезом или болгаркой, которые, тем не менее, не всегда хорошо режут напольную керамическую плитку.
По окончании укладки не спешите вынимать клинья и дождитесь полного высыхания поверхности (точное время обычно указывается на упаковке плиточного клея и составляет около суток). После этого остается лишь затереть швы шпателем, и работа будет полностью завершена. Еще на несколько дней помещение следует изолировать от посторонних, и только потом вновь проверить систему на работоспособность. За это время плиточный клей полностью высохнет и наберет максимум прочности.
www.kakprosto.ru
Теплый пол под плитку – нюансы монтажа электрических систем + Видео
Теплый пол под плитку позволяет создавать за счет равномерного распределения тепловой энергии по-настоящему комфортный температурный режим в любом помещении. Электрические теплые полы могут отличаться по площади обогрева, мощности используемых нагревательных элементов и другим параметрам.
Электрополы для квартир в многоэтажках – идеальные системы
Кафельная плитка не так уж и часто эксплуатируется в современных жилищах в качестве напольного покрытия, несмотря на то, что она характеризуется прекрасным внешним видом и высокой эксплуатационной надежностью. Многим людям не нравится ее холодная поверхность. Зимой по кафелю босиком особенно не походишь – ноги вполне могут замерзнуть.
Причина в том, что глина, являющаяся основным компонентном плитки, имеет высокий показатель теплопроводности. Этот ее недостаток несложно преобразовать в преимущество, если установить под кафельное покрытие электрический теплый пол. Итогом таких работ станет комфортная температура поверхности кафеля и зимой, и летом. В холодную пору года она будет теплой, а в летние месяцы станет приятно холодить босые ноги.

Монтаж электрического теплого пола под кафельное покрытие
Электрические (эл.) полы идеальны для городских квартир в многоэтажках. Такие системы разрешается эксплуатировать в любое время. Вы можете включить эл. теплый пол в начале осени и весной, когда центральное отопление еще или уже отключено, либо в зимнюю стужу, и выбрать необходимую мощность его работы, подходящую для того или иного сезона. Интересующие нас электро-системы можно регулировать, выбирая оптимальный режим их функционирования.
Заметим, что в частных жилых домах чаще монтируются водяные теплые полы. А вот для квартир они не рекомендованы, так как подобные системы подключаются к источнику подачи горячей воды, который питает всю многоэтажку. Вполне возможно, что из-за ваших теплых полов жильцы остальных квартир в доме будут испытывать серьезные неудобства.
Кроме того, обустройство водяных напольных системы требует их заливки бетоном либо стяжкой на основе песка и цемента, которые имеют немалую массу. Есть вероятность обрушения плит перекрытия под лишним весом. Даже если подобной проблемы не возникнет, стяжка съест около 10–15 см высоты квартиры. А какому владельцу жилища это может понравиться?
Таким образом, эл. полы под плитку являются оптимальным вариантом для монтажа дополнительной системы обогрева помещения в многоквартирных домах. Электрические напольные системы бывают нескольких видов. Вы можете установить под плитку кабельный, пленочный либо матовый (используются специальные нагревательные эл. изделия) пол. О различиях между ними поговорим далее.
Выбираем теплые полы – какой вариант будет оптимальным для вас?
Кабельные системы, как правило, монтируются в новых домах, в которых плиты перекрытия отличаются высокой надежностью. Такие эл. полы в обязательном порядке накрываются бетонной стяжкой. Она дает дополнительную нагрузку на напольное основание и приподнимает его примерно на 7–8 см. В старых и ветхих постройках, как вы сами понимаете, подобные системы лучше не устанавливать.
Кабельный пол обычно монтируется тогда, когда квартира покупается в новом доме без отделки.
В этом случае вам все равно придется выравнивать напольное основание. На этом этапе работ вполне можно сразу же и обустраивать электрический теплый пол. Причем у вас есть возможность использовать системы с двужильными либо с одножильными кабелями. Первые укладывать проще и быстрее. Еще легче выполняется монтаж эл. полов, выполненных в виде нагревательных матов. Эти изделия представляют собой тонкие рулоны, сделанные из армированной сетки, внутрь которой вставлены небольшие по сечению провода. Общая толщина таких матов не превышает 3 мм.

Электрический теплый пол с двужильным кабелем
Если в вашей квартире имеется выровненное бетонное основание, смело выбирайте теплые полы из нагревательных матов. Их нужно будет всего лишь раскатать по напольной поверхности, обработать плиточным клеем и установить сверху плитку. Отличный результат при минимальных трудовых затратах! Важный момент! Обычный кабельный эл. пол по цене на 30–40 % дешевле матового. Учитывайте это, если ваш бюджет на закупку требуемых материалов ограничен.
Самым же современным принято считать электрический пленочный пол. Его часто именуют инфракрасным, так как он не испускает электромагнитных волн и задерживает инфракрасное излучение, поступающее в подпольное пространство из помещения. Специалисты говорят, что энергопотребление таких систем очень маленькое. При этом эффективность их работы аналогична кабельным и матовым полам. Энергосберегающие пленочные теплые системы изготавливаются из полимерной пленки. Ее разделяют на ряд квадратов, в которые запаиваются особые пластины, обеспечивающие нагрев пола. Подключаются инфракрасные полы к обычной розетке.
Казалось бы – мы нашли идеальный электрический пол. Но не все так просто. Профессиональные строители не советуют укладывать инфракрасные эл. покрытия под плитку. Во-первых, в этом случае основные полезные свойства пленочных систем утрачиваются. Во-вторых, нагревательная пленка плохо скрепляется с плиточным клеем. Увеличить качество соединения можно прокладкой стекловолоконной мелкоячеистой сетки между клеевым слоем и пленочным материалом. Но в этом случае растут и финансовые, и трудовые затраты на обустройство эл. теплого пола.

Мощность теплых полов – основной критерий при выборе системы
Решив, какой тип эл. полов будет устанавливаться, можно приступать к определению их энергоэффективности. Мощность систем нагрева зависит от:
варианта обогрева;
площади напольного покрытия;
типа помещения.
Важно! Мощность следует рассчитывать для площади покрытия, которое не занято бытовой крупной техникой и стационарно установленными предметами меблировки. В связи с этим вам необходимо сразу определиться, где будет стоять мебель, холодильник, газовая печь и так далее. А затем рассчитывать мощность, которую должен будет иметь электрический пол под плитку.

Расчет мощности теплого полового покрытия под плитку
Здесь есть один нюанс. По существующим стандартам обогреваемая посредством теплых полов площадь покрытия обязана быть не меньше 70 % от всей площади комнаты (при условии, что отопительная система используется в качестве основной). Если это условие не выполняется, эл. полы могут применяться исключительно в качестве дополнительного комплекса отопления.
Рекомендуемая мощность (удельная) полов на один квадрат площади:
110–140 Вт – для дополнительного отопления;
150–180 ВТ – для основного.
Также учитывайте при выборе мощности и тип комнаты, в которой планируется монтаж системы под плитку. Для ванных комнат желательно выбирать полы с показателем энергоэффективности на уровне 140–150 Вт/кв. м, для застекленных террас и балконов – 150–180 Вт, для жилых помещений и кухонь – до 140 Вт. И не забывайте, что энергопотребление мощных систем может быть достаточно высоким. Если вы монтируете именно их, приготовьтесь к большим счетам за израсходованную электроэнергию. Впрочем, комфорт, создаваемый теплыми полами, однозначно того стоит.
Самостоятельная установка кабельных нагревающих полов – инструкция
Кабельные системы, используемые в качестве единственного источника отопления помещения, требуют подготовки напольного основания с обязательной его теплоизоляцией. Работы выполняются следующим образом:
Бетонным раствором (3 части песка и часть цемента) выравниваете имеющиеся ямы на полу. Для предотвращения риска образования плесени и с целью улучшения адгезии обрабатываете основание грунтовкой.
Настилаете пенополистирол в листах на пол. Рекомендуется использовать изделия толщиной 5 см (для утепления лоджий) или 3 см (для теплоизоляции других комнат) с дополнительным металлизированным слоем на поверхности. Такие листы прекрасно отражают тепловые лучи.
Винтами-саморезами фиксируете пенополистирольные изделия к напольному основанию. Сверху настилаете крепежную армирующую сетку. Ее также следует закрепить на полу, используя саморезы большей длины. Эти метизы будут дополнительно фиксировать используемые теплозащитные плиты.
Затем приступаете к расчету длины кабеля для полов под плитку. Отметьте на миллиметровой бумаге всю стационарную мебель и технику, после чего начертите схему прокладки нагревающего провода и посчитайте его общую длину. Следующий шаг – установка терморегулятора. Он может быть встраиваемым либо накладным, механическим или более современным электронным. Монтировать регулятор требуется поближе к магистральной проводке в специальную штробу. В нее также размещают и датчик температуры.

Терморегулятор теплых полов
Теперь приступайте непосредственно к прокладке и проверке работы кабеля:
закрепите его по выбранной схеме на напольной сетке при помощи пластиковых хомутиков;
подключите нагревательный элемент к регулятору температуры;
включите терморегулятор на минимум, плавно увеличьте температуру до наибольшего допустимого значения, через пару минут уменьшите мощность и оставьте систему на 30–40 минут в рабочем состоянии.
Если система работает, можно начинать укладку кафеля. Его лучше монтировать на еще одну сетку для монтажных работ, которую размещают поверх нагревательных элементов пола. Плитку устанавливайте на клей по инструкции, прилагаемой к нему. Никаких проблем возникнуть не должно.

Монтаж пленочных систем и нагревательных матов – проще некуда
Об установке нагревательных матов мы уже говорили. Вам потребуется:
аккуратно разложить готовый комплект теплого пола под плитку на основании;
нанести плиточный клей;
уложить кафель;
подключить систему.
Установка нагревательных матов
Инфракрасные полы монтируются чуть дольше. Но и в этом случае серьезных затруднений у домашних мастеров не возникает. Работы осуществляются так:
Выравниваете напольное основание стяжкой. Желательно смонтировать по периметру всего пола специальную демпфирующую ленту. Она защитит бетонную смесь от деформаций в результате воздействия высоких температур от нагревающих элементов.
Раскатываете по выровненному основанию теплозащитный материал.
К теплоизоляционным изделиям прикрепляете пленочный теплый пол. Соединение производите при помощи жидких гвоздей.
Устанавливаете штробу, размещаете в ней кабель, выводите его и подключаете к регулятору температуры.
Температурные датчики разрешается устанавливать непосредственно на поверхность инфракрасной системы. Но в этом случае проводка к ним подводится в гофрированной защитной трубе.
Проверьте работу теплого пола.
Если все работает на отлично, смонтируйте на поверхность системы влагостойкий лист, а на него установите армирующую сетку (ее шаг следует выбирать поменьше). Теперь клейте плитку и наслаждайтесь всегда комфортным микроклиматом в своем жилище!
Оцените статью: Поделитесь с друзьями!
remoskop.ru
Теплый пол под плитку: как сделать своими руками
Оглавление:
Как уложить теплый пол под плитку: работа с водяными системами
Укладка теплого пола под плитку: электрические системы подогрева пола
Обустроить свое жилье теплыми полами мечтает если не каждый первый, то как минимум каждый второй человек на планете. Но мечты так и остаются мечтами, если не предпринимать никаких шагов к их осуществлению – не нужно искать себе оправдания, а необходимо просто брать и делать, идти к своей мечте, невзирая ни на какие трудности. Теплый пол в этом отношении не является исключением – нужно просто задаться целью, собрать максимум информации, и картина прояснится. Вы поймете, что для того, чтобы уложить теплый пол под плитку, совсем не обязательно платить огромные деньги – все вполне реально сделать самостоятельно. Именно об этом и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы разберем принцип решения вопроса, как правильно уложить теплый пол под плитку? Мало того, мы рассмотрим этот вопрос с двух сторон – со стороны водяного и электрического теплого пола.
Монтаж теплого пола под плитку своими руками фото
Как уложить теплый пол под плитку: работа с водяными системами
Принцип создания водяных теплых полов достаточно простой – по сути, для того, чтобы подогреть плитку в коридоре или на кухне, под нее нужно заложить змеевик из труб, подключенный к системе отопления, который и будет подогревать пол. Другое дело, как это сделать правильно – так, чтобы он работал долго и при этом не разрушал пол. В этом и заключается вся сложность, и именно из-за подобного требования водяные теплые полы относят к разряду трудно монтируемых систем. По сути, его укладка производится одновременно с изготовлением стяжки, к которой также выдвигаются повышенные требования. Ну да ладно, не будем ходить вокруг да около, а просто ознакомимся с этой технологией решения вопроса, как уложить теплый пол под плитку?

Как уложить теплый пол под плитку фото
Представить эту технологию можно в виде следующей последовательности работ.
Гидроизоляция. Это понятие довольно условное, и данный этап работ больше нужен для того, чтобы в процессе изготовления стяжки пола не затопить соседей и не испортить им дорогой ремонт. Как правило, в качестве гидроизоляции используется плотный полиэтилен.
Утепление пенопластом. В идеале сверху гидроизоляции нужно уложить пенопласт толщиной 50мм – его роль в этой системе сводится к тому, чтобы нагревательный элемент (в частности, трубопроводы) не прогревал плиты перекрытия. Без пенопласта эффективность работы водяного теплого пола под плиткой снижается больше чем в три раза.
Утепление отражающей теплоизоляцией. В задачи этого материала входит направить тепло вверх, внутрь помещения. Дело в том, что тепло распространяется не только по воздуху или стяжке, но и в волновом спектре – именно это тепло и направляет теплоотражающая изоляция внутрь помещения, увеличивая эффективность работы любого теплого пола чуть ли не в два раза.
Армирование. Это защита стяжки от растрескивания. Данный этап работ очень простой – поверх изоляции просто укладывается специальная армирующая сетка, изготовленная из металлической проволоки и имеющая ячейку 100 на 100мм. Сетка просто укладывается сверху отражающей теплоизоляции.
Укладка трубопроводов. Для крепления трубы к получившемуся слоеному пирогу используются специальные клипсы – они устанавливаются так, чтобы трубу можно было уложить змейкой с шагом не более 150-200мм. Здесь нюансов практически никаких нет, и единственное, на что нужно обратить внимание, это на саму трубу (имеется в продаже специальная труба для теплого пола) и на качество ее укладки. Профессионалы рекомендуют разбивать такой пол не сегменты по 3-4 квадратных метра. Каждый сегмент делается отдельным змеевиком. В принципе, в квартирах (в частности, в кухне или в коридоре) вполне все реально сделать одним сегментом.
Подсоединение трубопроводов к системе отопления. Здесь очень важна возможность регулировки и сброса воздуха из змеевика – и на подающем и на обратном трубопроводе нужно установить регулирующие краны и, если не автоматы для сброса воздуха, то, по крайней мере, ручной кран Маевского.
Заливка стяжки. Чтобы стяжка пола могла иметь возможность расширяться при нагревании, по периметру помещения вдоль стен прокладывается демпферная лента – это своего рода компенсатор температурного расширения. Он предоставляет стяжке свободное пространство, благодаря которому она не трескается при нагревании. Все остальное производится на этом этапе работ стандартно – монтируются маяки с учетом толщины стяжки не менее 50мм и производится заливка раствором.
Водяной теплый пол под плитку фото
После того как стяжка высохнет, и по ней можно будет ходить, следует приступать к ее облицовке плиткой. Сам пол лучше включать в работу после полного высыхания стяжки – не нужно сушить им стяжку, это приведет к ее растрескиванию. И еще одно – перед тем как заливать стяжку, водяной теплый пол под плитку своими руками нужно проверить на работоспособность и убедиться в отсутствии протечек.
Укладка теплого пола под плитку: электрические системы подогрева пола
В отличие от водяного подогрева полов, уложить электрический теплый пол своими руками под плитку несколько проще – если, конечно, вы не боитесь электричества и знакомы с азами его работы. Технология здесь несколько иная, но во многом напоминающая предыдущий вариант. Рассмотрим ее более подробно.
Для начала делается стяжка пола – условия, или вернее требования к ее изготовлению, все те же. Это и гидроизоляция, и пенопласт в качестве утеплителя, и отражающая теплоизоляция, и армирование, и маяки, и демпферная лента, и все та же заливка пола цементно-песчаным раствором. В отличие от предыдущего варианта, внутрь стяжки нагревательные элементы не устанавливаются – они укладываются сверху.
Проводка. Первое, что здесь придется сделать, это определиться с местом установки терморегулятора – для него нужно выбрать удобное место на стене. Монтируется он в коробочку, как и любой выключатель или розетка. Точно так же, как в случае с ними, к теплому полу подводится и электрическое питание – делается это трехжильным проводом сечением 2,5 квадрата. Без заземления здесь не обойтись. Теперь от этого места, а вернее уже от готовой коробочки с проводом, нужно проложить штробу к полу – именно по ней и нужно будет тянуть все провода подключения нагревательного элемента. Кроме всего прочего, в этой штробе будет уложена гофра, в которой монтируется температурный датчик – без гофры устанавливать этот датчик нельзя, так как в случае его выходя из строя (это самое уязвимое звено электрического теплого пола) придется похоронить всю систему.
Укладка нагревательных элементов. Здесь все достаточно просто – если в качестве нагревательных элементов вы выберете готовые маты, то вам останется их только приклеить к стяжке с помощью клея для плитки. Естественно, придется позаботиться и о проводах подключения, протянув их по штробе в коробочку на стене, предназначенную для установки терморегулятора.
Теплый пол под плитку фото
Дальше следует заняться термодатчиком – его провода тоже выводятся в коробочку на стене. Единственный нюанс заключается в том, что в полу его тоже нужно уложить в штробу – причем сделать это так, чтобы он удобно расположился между двумя любыми витками нагревательного мата (четко посередине).
Коммутация. Штука не сложная – все провода этой системы собраны в коробке и все они подключаются к терморегулятору, на котором есть маркированные клеммы. Перепутать, что и куда подсоединять, просто невозможно – к тому же, производители таких систем, как правило, прилагают к своей продукции схему сборки.
Электрический теплый пол своими руками под плитку фото
После того как монтаж теплого пола под плитку своими руками будет выполнен, его снова нужно будет проверить на работоспособность и только после этого приступать к облицовке пола кафелем. Опять же, сушить клей с помощью нагревательных элементов нельзя – прежде чем включить его в полноценную работу, нужно дождаться полного высыхания как самой стяжки пола, так и клея для кафеля (а это как минимум 2-3 недели).
В принципе, изложенной выше информации вполне достаточно для того, чтобы понять всю сложность решения вопроса, как уложить теплый пол под плитку – на ее основании вы вполне сможете сделать выводы и оценить свои силы и возможности. Если придете к выводу, что справитесь с этой работой, тогда следует изучить процесс укладки выбранной вами системы более подробно – мелких нюансов здесь еще предостаточно. Опять-таки, повторюсь, данная информация не является инструкцией – более полный процесс укладки того или иного подогрева пола вы сможете прочитать в других статьях нашего сайта.
Автор статьи Александр Куликов
stroisovety.org
Как сделать электрический теплый пол под плитку своими руками: схема, укладка, подсключение

Произвести установку электрического пола самостоятельно – реально. Главное в этом процессе – соблюсти технологию и правильно подобрать материалы. Попробуем разобраться, что требуется знать для укладки теплого пола под плитку своими руками.
Подготовка: полезные советы и мелочи
На этом этапе вы уже определились с интерьером вашей кухни, построили планы как прекрасно будет сиять напольный керамогранит, но чтобы совместить приятное с полезным, необходимо подумать не только о красоте, но и о тепле.
Укладка теплого электрического пола под плитку вне зависимости от варианта включает в себя набор типовых подготовительных операций. Рассмотрим, из чего они состоят.
Определение с местоположением термального датчика и терморегулятора
Расположение элемента управления и контроля подаваемой температуры зависит от удобства его применения. Терморегулятор работает по принципу выключателя и крепится в доступном месте на оптимальной высоте (уровень груди или опущенной руки), но не ниже 30 см от низа.

На стене точкой обозначается место прибора – высверливается по ней отверстие для крепежа. С углом в 900 от будущего положения терморегулятора вниз отпускается штроба, в которую скроются силовой и дополнительные провода системы управления температурой в пластиковой трубке или гофре.
Приведение основания пола в надлежащий вид
Первоначальное действие – очистка от мусора с последующей помывкой. Поверхность не должна иметь выступов и перепадов. При ее кривизне наносится стяжка, толщиной 30-70 мм. Простой вариант:
Перед началом выравнивания поверхность пропитывается грунтовкой. Это повысит сцепку между ней и слоем нанесения.
По завершению высыхания грунтовки отбиваются высоты, определяются сектора, на которых подогрев не требуется (постоянные места для немобильной мебели, бытовых устройств).
Выставляются маяки по обозначенным на стене меткам из маячкового уголка или профиля.
Подготавливается жидкий, но вязкий пескоцементный раствор – он растягивается по маякам правилом.
По просыханию пласта раствором дорабатываются до идеальной плоскости неровности и пустотелости.
Для состава рекомендуется использовать цемент, с маркировкой ПЦ 500 и выше. Правильное соотношение с песком – 1/3. После нанесения и выравнивания смеси требуется периодическое увлажнение (3-5 дней), для предотвращения трещин.
Обеспечить вязкость и эластичность поможет добавление грунтовки (1 л на 100 кг), обойного клея крахмальной основы (упаковка 200 г на 50 кг) или иных специальных составов.
При обильной влажности помещения, наличии в комнате устройств подачи воды поверх готовой стяжки закладывается гидроизоляционный слой. Это защитит основание от ее проникновения, исключит утечку вниз при аварийных ситуациях (срыв рукояти крана, прорыв трубы, разгерметизация стыков труб при заводском браке или в результате халатной установки).
Закладка термической изоляции
Для сокращения температурных потерь при подогреве нужен слой термоизоляции.
Применяются специальные теплозащитные материалы, увеличивающие КПД обогревательной системы до трети.
Выделяется 2 этапа закладки теплоизоляции:
вертикальная – специальная демпферная лента раскатывается по периметру комнаты. Осуществляется также путем закладки полистирольных листов 15-20 см в ширине и 1 см в толщине. Заложенный материал предотвратит стенное поглощение тепла, его утечку на улицу;
горизонтальная – по поверхности пола с плотным примыканием к вертикальному утеплителю раскладывается теплоизоляционная материя, толщиной от 2 см. При выборе в магазине уделите особое внимание ее прочности, устойчивости к деформации при сильном тепловом воздействии. Устойчивые к нагреву материалы: пенополистирол, пробковый агломерат, пенопропилен, волокнисто-минеральные соединения, прочие.
Дальнейший шаг укладки электрического пола зависит от выбора его типа.
Электрический теплый пол под плитку – какой лучше?

Говоря о выборе подходящего варианта важно знать, какие теплые полы бывают.
На сегодняшний день выделяют 3 вида:
Кабельные. В качестве тэна используется одинарный или двужильный провод. При работе они способны создавать слабое электромагнитное излучение (в двужильных шнурах оно минимальное). Происходит управление подачи тепла через резисторный терморегулятор или путем выбора режима для саморегулируемых моделей.
Нагревательные маты – разновидность кабельного пола. Ключевые отличия – использование провода меньшего сечения, его закрепление на готовых блоках стекловолоконного полотна (сетки). На сетке снизу – клейкое вещество, служащее средством быстрой фиксации на основной поверхности.
Инфракрасная (ИК) термопленка. Главный термоэлемент – карбоновые стержни. Наиболее долговечный, но не дешевый вариант. Прекрасное решение для чувствительных к электромагнитным излучениям людей. Востребовано из-за полного отсутствия резонирующего эффекта, отсутствия постепенного износа карбона при нагреваниях.
Это краткое описание дает начальное понятие для определения подходящего варианта.
Кабельный электрический теплый пол под плитку – монтаж своими руками
Как должна выглядеть примерная схема
Сначала разрабатывается схема закладки провода, указывается участок подводки к терморегулятору (холодный сегмент).
На бумаге также фиксируется положение соединительной и концевой муфт, которые соединяют теплый и холодный элементы системы.
На теплоотражающую поверхность закрепляется двусторонняя монтажная лента (бывает в комплекте или продается отдельно). Поверх ленты змеевиком раскладывается провод. Витки змеевика не должны пересекаться, иметь одинаковую длину и шаг.
Для подобной схемы укладки теплого электрического пола важно произвести математические исчисления для обеспечения равномерного прогревания и исключения возможности перегрева на отдельных секторах.
Заложение определенного шага витка напрямую влияет на интенсивность прогрева площади на м2.
Взяв площадь (S) и длину греющего провода (L), – рассчитаем шаг (Y) по формуле:
Y = Sx100/L
Вырезы в теплоизоляции
По окончанию закладки провода снимаются показатели его сопротивления (в Ом), сопротивления изоляции (-5/+10% от результата проверки).
Устанавливаются элементы управления и контроля температуры.
Между витками в теплоизоляции делаются небольшие вырезы или точечные отверстия для сцепки конечной стяжки с массивом пола.
Выполняется пескоцементная заливка (30-40 мм), в которой также скрываются муфты.
По высыханию слоя делаются контрольные замеры по проверке сопротивления. Если показатели схожи с первичными – укладка проведена правильно.
Высота финишной стяжки зависит от толщины закладываемой на нее плитки и пласта клея. В совокупности, толщина трех слоев не превышает 50 мм! Последствия несоблюдения правила – менее интенсивный обогрев, большой расход электричества.
Установка нагревательных матов
Как говорится: “лучше один раз увидеть, чем сто раз услышать”. В видеообзоре подробно рассматривается как произвести монтаж пола данного вида. Но во всех трех видах теплого пола есть общие действия, которые можно увидеть в следующем видео.
ИК электрический теплый пол своими руками монтаж и укладка
Схема подключения ИК теплого пола
Инфракрасные элементы поделены на отдельные секции и упакованы рулонами.
Секции при необходимости возможно разделять ножницами по специальным швам, указанным на них.
Схема подключения пленочного теплого пола помещена в упаковке комплекта.
Дорожки пленки фиксируются на полу двусторонним скотчем для исключения смещений, сохранения правильной выкладки.
В утеплителе под местом панели управления делается вырез для крепления термального датчика, скрепив его с нижней частью пленки скотчем.
Согласно вложенной схеме подводятся провода; нагревательные элементы стыкуются по принципу параллельного соединения. Для удобства можно применять питающие шнуры с изоляцией 2-х расцветок.
Подключение пленочного теплого пола
Изоляция битумом
На пленочное полотно крепится зажим, который пробивает его, соединяясь плотно с медным проводником.
При легком натяжении он не должен сдвигаться. К зажиму подводится провод.
Далее стык обмазывается битумом и обжимается.
По завершению подключения делаются замеры, параметры сверяются с данными, указанными производителем в схеме.
Для предотвращения износа термального полотна не рекомендуется использовать мощность, более 30% (максимально доступно – 40%).
Как правильно установить терморегулятор и подключить датчик температуры

После соединения с элементом нагревания к датчику прикрепляется провод. Он выводится через трубку или гофру вместе с проводом питания пленки или кабеля так, чтобы концы выходили с другой стороны на 20-30 см. Изолятор фиксируется в штробе.
Термальный датчик надо фиксировать в трубе, так как при выходе из строя – он легко вытягивается через нее для замены на новый (не распространяется для ИК-пола).
При монтаже кабельного теплого пола трубку с датчиком крепят на полу между витками греющего кабеля, не соприкасаясь с ними, чтобы датчик уходил вглубь витка на 30-70 см. Трубка скрепляется с полом лентой.
Коробка терморегулятора фиксируется на стене – на нее подаются провода питания и сети. После их подключения подводится провод датчика. Для пожарной безопасности рекомендуется оградить воздействие влаги (если есть).
Делается тестовый запуск, если все работает – монтаж электрического теплого пола под плитку закончен. Для получения конечного результата остается залить стяжку.
Финальная стяжка производится из пескоцементного раствора ручного замеса (3 ч песка/1 цемента), на основе готовых смесей. При высыхании (до 28 суток) нельзя подключать полы во избежание перегорания в результате короткого замыкания из-за увеличения нагрузочной массы.

Главное при заливке и сушке – не повредить конструкцию нагрева! И тогда ваш пол будет теплым на протяжении многих лет.
Теперь осталось произвести работы по установке плитки.
Разумеется и здесь не посчитается лишним обратиться за советами непосредственно к профессионалам. Успехов вам.
vseprokuhni.com
Теплый пол электрический под плитку своими руками: монтаж системы

Кафельная плитка и тёплый пол, словно созданы друг для друга!
Они замечательно дополняют положительные свойства друг друга: плитка не намокает, не «изнашивается», её легко мыть, но она всегда холодная.
Гораздо приятнее наступать на керамику, которая подогревается снизу. Да к тому же кафель отлично передаёт тепло, пропуская его на поверхность с минимальными потерями. Тёплый пол электрический под плитку, делается гораздо проще, чем водяной вариант.
Водяной пол не рекомендован для квартир
Заманчивый вариант – подключить в квартире ветки водяного тёплого пола к центральному отоплению.
Но это недопустимо по ряду причин:
Повышаются расходы города на центральную систему отопления;
Насосное оборудование общегородских систем рассчитано на определённую протяжённость труб, а тёплые полы увеличивают их длину;
Из-за вышеперечисленного, нарушится равномерность распределения тепла, и соседи могут начать замерзать, в то время, как в квартире с тёплым полом станет жарче;
Технология установки водяных труб требует вливать их в толстую бетонную стяжку, что серьёзно увеличивает нагрузку на перекрытия.
Не стоит идти на риск и нарушать правила. Если будет обнаружена установка водяного пола, его владельцу будет предписан крупный штраф, а все старания пропадут напрасно, потому что полы придётся демонтировать.
Электрический теплый пол под плитку своими руками
Если применяется электричество, ежемесячные расходы семьи возрастают, но проблем с такими полами гораздо меньше. Их можно применять в квартирах, уложить гораздо проще, чем водяной вариант, да и толщина у такого «пирога» совсем не большая.
Есть три разновидности электрических полов:
Кабельные.
Плёночные.
Матовые.
Различаются они своей стоимостью и характеристиками.
Основное, что нужно знать о видах электрических полов, чтобы сделать выбор:
Кабель стоит дешевле всех, но и трудностей при укладке с ним больше всего. Во-первых, кабель, как и водяную трубку заливают в бетонную стяжку (она не такая толстая, но всё-таки ремонт будет долгим, грязным и сложным). Кабель нужно самостоятельно укладывать и фиксировать. Это хорошо, только если требуется запитать поверхность нестандартных размеров.
Обогрев на основе плёнки не менее эффективен, это самое тонкое покрытие. Но браться за его самостоятельную укладку можно, только если есть строительные навыки и уверенность в своих способностях, ведь плёнка не прощает ошибок. Здесь нужно будет делать всё правильно с первого раза.
Маты представляют собой капроновую сетку определённой ширины с кабелем. Можно сказать, что для непрофессионалов – это самый лучший выбор.
Если вы хотите установить теплый пол под плитку, нужно правильно выбрать наиболее подходящий вариант, так как в ванной комнате вода часто попадает на пол, а потому нужна хорошая изоляция. Теплый пол под плитку: какой лучше? Смотрите обзор вариантов.
Основные характеристики и особенности укладки пенополистирола для теплого пола рассмотрим тут.
Самостоятельно монтировать теплый пол в ванной не так уж просто, поэтому нужно знать все тонкости укладки, монтажа и подключения. По этой ссылке http://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/teplyj-pol-v-vannoj-komnate-svoimi-rukami.html вы найдете подробную инструкцию по монтажу системы.
Составление схемы
Особенность электрического варианта в том, что на него не рекомендуется водружать тяжёлую бытовую технику, мебель или сантехнику. Даже если мебель на ножках, с низким дном, она будет создавать препятствие равномерной отдачи тепла. Поэтому заранее продумывается расположение громоздких предметов и отмечается на плане комнат.
С одной стороны – это минус, поскольку исключает возможность сделать перестановку в будущем. С другой стороны благодаря тому, что нужно заполнять только пустые участки помещения, сокращаются расходы на ИК-плёнку или маты.

Схема укладки электрического теплого пола под плитку
Выяснив, на каких участках будет укладываться кабель, нужно его распределить по всех площади и вычислить шаг между витками. Для этого площадь нужно разделить на длину кабеля. Шаг не должен быть меньше 7 см!
Если применяются обогревательные маты, шаг рассчитывать не придётся, но важно знать размеры матов ещё до покупки – укоротить или сузить полотно во время укладки не получится.
На этапе составления схемы нужно решить, где будет располагаться терморегулятор, и как к нему будет подводиться проводка.
Всегда сохраняйте план расположения тёплых полов и места соединений. Это может пригодиться в случае ремонтных работ.
Подготовительный этап
Прежде чем приступать к укладке электрических матов, нужно хорошо подготовить поверхность пола.
Она должна быть ровной и чистой:
Старое покрытие нужно убрать полностью, до бетонного основания.
Все выпуклости должны быть «стёсаны», зашлифованы. Трещины и ямки заделываются.
Согласно схеме штробятся углубления для термореле (обычно на высоте примерно 30 см от пола) и каналы для проводки.
В полу штробится канал для укладки термодатчика. Он должен попасть между витками будущего кабеля.
Делается тщательная уборка.
После всего перечисленного бетон пропитывается антисептиком.
Монтаж электрического теплого пола
Начинается этап последовательной укладки слоёв стяжки.
Гидроизоляция. Нужна ли она под электрическим полом – вопрос спорный, оставленный на усмотрения владельца. Если будет решено делать, то понадобится застелить плёнкой пол с нахлёстом на стены по 10 см.
А вот теплоизоляция нужна обязательно, иначе львиная доля тепла будет теряться где-то в перекрытиях. Отлично подойдёт фольгированный утеплитель – пенофол. Блестящим слоем, разумеется, вверх (только в случае с ИК-пленкой не рекомендуется применять материалы с алюминиевой фольгой). Стыки проклеиваются строительным скотчем.
Демпферная лента. Это лента из мягкого материала она будет слегка «пружинить» и компенсировать расширение материалов от изменения температуры. Лента фиксируется по периметру внизу всех стен.
Устанавливаются термодатчик и термореле. Провода, которые их соединяют, помещаются в гофру, и укладываются в проштраблённые канавки. Важно проследить, чтобы в том месте, где гофра поворачивает со стены на пол, не было залома, а получался плавный переход.
Теперь самый ответственный момент – укладка матов (кабеля или плёнки).
Для укладки кабеля понадобятся специальные фиксажные рейки, которые крепятся к основанию дюбелями. После этого нужно будет залить стяжку (желательно в бетон добавлять пластификатор). Толщина получившейся стяжки должна быть около 2,5-3,5 см.
ИК-плёнка раскатывается поверх утеплителя (от стен отступы по 10 см) и фиксируется по инструкции: либо скотчем, либо специальными ушками на лентах. Контакты должны выходить в ту сторону, где будет термореле. Провода монтируются на клеммы и обжимаются пассатижами (вот тут всё должно быть без ошибок), а места соединения изолируют.

Этапы монтажа электрического пола
Маты раскладываются, если необходимо обойти какое-либо препятствие, сетку можно разрезать и раздвинуть (но стричь кабель нельзя). Для фиксации, маты оборудованы специальными клеящимися вставками, которые располагаются с нижней стороны.
Укладывается плитка. По инструкции готовится плиточный клей. Он наносится прямо на нагревательные маты. Действовать нужно осторожно, чтобы не повредить и не сместить мат. Плитку нужно укладывать так, чтобы её поверхность получалась строго горизонтальной.
После укладки плитки, пол оставляется в покое до полного высыхания клея. Если нарушить правило и включить подогрев раньше времени, это может привести к замыканию в цепи или вздутию плитки (из-за того, что влага испаряется неравномерно по площади клея).
Подключение
Прежде, чем запитывать систему от сети, нужно прозвонить её проверив сопротивление омметром (или мультиметром).
Это поможет выяснить, не была ли повреждена цепь во время монтажа. От указанного паспортного значения, отклонение может составлять не более 5-10%.
Теперь нужно выяснить, не пробивает ли на массу изоляция плёнки или матов. Её тоже проверяют омметром. Если замыкания нет, сопротивление стремится к бесконечности.
Дальше обесточивается вся квартира, и начинаются работы по подключению пола.
Подключать электрополы напрямую к розетке нельзя! А только через УЗО и термореле.
Если в комнате повышенная влажность (сауна, ванная), всегда остаётся риск того, что пол будет пробивать на людей. Чтобы этого не допустить, во влажных помещениях обязательно делается заземление – либо терморегулятора, либо армирующей сетки.
Заключение
Электрический тёплый пол можно себе позволить, даже не обладая строительной квалификацией и не имея большой свободы в финансовом плане. Ведь электрические маты можно разместить небольшими «островками» там, где они будут наиболее актуальны – посередине кухни, в прихожей, там, где стоит обувь, в ванной комнате и туалете, под компьютерным столом или перед кроватью.
Расход электроэнергии от таких пятачков будет незначительный, а комфортность проживания заметно возрастёт.
Видео на тему

microklimat.pro
