Как настроить терморегулятор теплого пола? Основные причины поломок системы теплых полов!

Здравствуйте Дорогие читатели блога prosamostroi.ru! Что мы знаем о теплых полах? Понятно: по ним тепло ходить. Еще это достаточно модно. Да, вот, на первый взгляд, и все. Но этого же мало! Не призываю Вас, конечно, разбираться в этом предмете на уровне сложных чертежей и терминов, доступных специалистам с профильным образованием. В особенности, если вы скромный учитель литературы или волевой и решительный, но спортсмен (да не обидятся на меня последние). Однако с элементарными представлениями об устройстве этой уютной штуковины – теплого пола – стоит познакомиться всем, даже молодым мамам, чьи малыши уже вовсю осваивают этот самый пол. Поверьте, пригодится. Мы же сегодня разберемся как в базовых вещах, относительно теплого пола, так и в специфических, а точнее как настроить терморегулятор теплого пола и провести ремонт теплого пола, если все же случилась поломка.

Итак, в чем секрет такого «теплого» к нам отношения со стороны привычного покрытия? здесь вся суть в «начинке». Да-да, как во вкусном пироге. В саму структуру нашего с вами пола монтируется специальная обогревательная система. Благодаря ее действию, полностью вся поверхность становится одним большим греющим пространством. При устройстве электрических теплых полов под стяжкой или плиткой располагают все необходимые провода. Но не только под стяжку или плитку возможна установка теплого пола, также его можно вмонтировать под линолеум, как это сделать мы обсуждали в статье — теплый пол электрический под линолеум, обязательно ознакомьтесь. Проходящее по кабелю электричество и согревает поверхность. В этой системе также не последнюю роль играет терморегулятор. Именно через него вначале электричество проходит, а он, как надежный таможенный контроль, отвечает за транспортировку только правильной температуры: если пол перегревается, то срабатывает автоматика – и готово, отключен.

У теплых полов масса преимуществ: они максимально равномерно обогревают то помещение, в котором находятся, а уж как приятно ходить по ним зимой! Да и ванная комната с таким устройством становится значительно уютнее.

Но, как это часто бывает, история подводит нас к печальному моменту. Точно, Вы не ошиблись: «и на старушку бывает прорушка» — теплые полы тоже ломаются и хорошо, если Вам потребуется мелкий, а не капитальный ремонт полов.

Ремонт электрического теплого пола – дело серьезное и ответственное. Самоотречения, правда, не требует, но внимательности и соблюдения правильной последовательности действия – обязательно!

Основные причины поломок теплого пола:

Ну, да, именно – с нахождения причины: что же все-таки испортилось. Специалистами принято выделять 3 «сказочных» места возможных неполадок:

Температурный датчик;

Регулятор температур;

Сам элемент нагревания.

После выявления причин поломок неплохо бы и суметь самостоятельно все исправить, как проводить ремонт теплого пола мы рассматривали в статье — как делается теплый пол после неисправностей, обязательно ознакомьтесь.

Давайте начнем для интереса с конца – с нагревательной части:

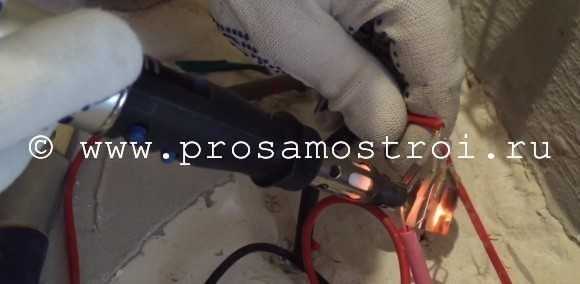

К перегоранию этой составляющей системы могут привести различные повреждения. Например, еще при укладке пола было что-то задето, но дефект ускользнул от монтажников, «затаился» под полом и в определенный (конечно же, не подходящий момент) дал о себе знать. Второй вариант – какие-либо работы, проводимые в доме, стали причиной того, что кабель оказался неисправен. К примеру, перепилен или просверлен. Это, поверьте, нередкое явление.

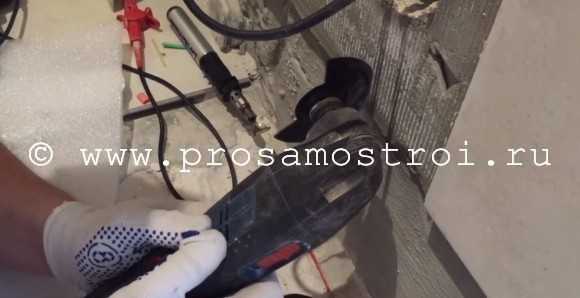

Как только место повреждения обнаружено, нужно приступать к демонтажу нашего (то есть, Вашего) пола, вскрытию стяжки и обработке травмированных жил. Порой толщина стяжки бывает очень не маленькой, что создает дополнительные трудности в демонтаже. Какой должна быть толщина стяжки под теплый пол мы уже однажды обсуждали в статье — толщина стяжки под теплый пол водяной, советую изучить. Для этой цели проводится их зачистка, потом специальными (не автоматными, и не пистолетными!) гильзами надо жилы соединить и обжать. Для этого смело используйте пресс-клещи. Да, есть и такие в природе. А еще в ней есть такая муфта, но рук она не греет. Ее задача – термоусадка. Вот ее-то (муфту) и нужно нанести на место соединения порванных проводов, потом нагреть. После остывания герметичнее соединение трудно будет себе представить. Ну, и в довершении залейте отремонтированное место в полу цементом.

Ремонт теплого пола, как Вы уже поняли, может стать следствием не только повреждения кабеля. Например, из строя может выйти температурный датчик. При такой поломке основание пола будет продолжать функционировать, но мощности ему явно не достанет для полноценной работы. А это значит, прежде всего, что сам датчик отключаться уже не сможет, и пол, даже достигнув нужной температуры, будут продолжать тратить электроэнергию, неимоверно радуя Вас будущими квитанциями за свет.

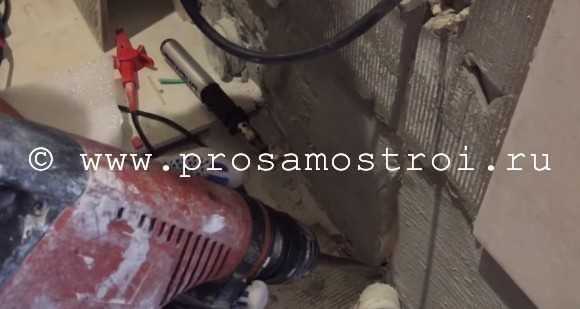

Если дело все-таки в датчике, то его придется заменить. Извлечь его не сложно. Для этого нет никакой необходимости что-либо вскрывать: он «живет» в специальной трубке, сделанной из гофрированного материала. Но есть маленький нюанс: никто не отменял человеческий фактор, стало быть, будьте готовы к нарушениям технологии. Иными словами, трубки может не оказаться. В подобных ситуациях специалисты рекомендуют устанавливать дополнительный датчик над тем, который прочно «залит» в стяжку. Замене также подлежит и испортившийся терморегулятор.

Вот, пожалуй, и все премудрости. Конечно, в любом деле возможны свои нюансы. Полы – они, как люди: хоть и похожи, а все разные. Но общая схема работ, безусловно, одна и та же. Так что, если пол все же сломался – не волнуйтесь. Теперь Вы знаете все и даже больше про ремонт электрического теплого пола, и в частности как настроить терморегулятор теплого пола. А, стало быть, ремонт – всего лишь дело техники. Удачи!

Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:

И конечно же подпишитесь на обновления, чтобы ничего не пропустить

Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение — нам это очень важно!

инструкция по установке, особенности монтажа и рекомендации :: SYL.ru

Рост тарифов на энергоносители заставляет владельцев недвижимости искать альтернативные источники обогрева помещения. На сегодняшний день разработаны и активно применяются несколько систем, которые эффективнее обогревают помещение и экономят средства своих владельцев на оплату коммунальных услуг.

К таким устройствам относятся электрические и водяные теплые полы. Терморегулятор, который практически всегда монтируется вместе с системой, позволяет управлять режимом нагрева. В чем преимущества представленного типа отопления, а также как выбрать тот или иной вариант, следует узнать перед началом ремонта.

Преимущества системы «теплый пол»

Водяные или электрические теплые полы, терморегулятор которых поддерживает заданную температуру нагрева, относятся к энергоэффективным технологиям. В их основе заложен принцип конвекции. Теплый воздух поднимается от нагретой поверхности и постепенно остывает. Циркуляция воздушных масс позволяет отопить помещение.

Радиаторы, конвекторы, прочие подобные системы также создают конвекцию. Однако в силу особенностей конструкции нагретый воздух скапливается под потолком помещения. Теплый пол обеспечивает же прогрев комнаты от самого ее основания. Вверху помещения воздух будет холоднее, чем внизу. Это главное отличие представленных систем от традиционных отопительных приборов.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

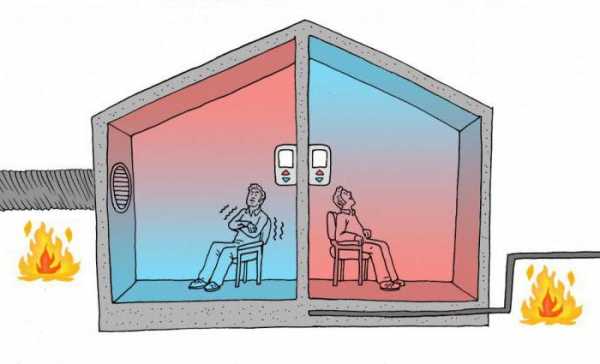

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Водяной теплый пол

Владельцы различного типа недвижимости должны правильно выбрать лучший тип системы в соответствии с существующими жилищными условиями. Как правило, водяной теплый пол выбирают собственники частного дома, в котором отопление производится при помощи газового, твердотопливного или электрического котла.

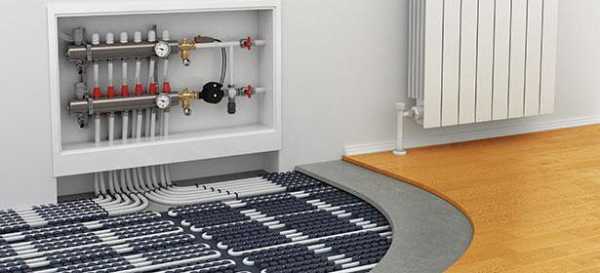

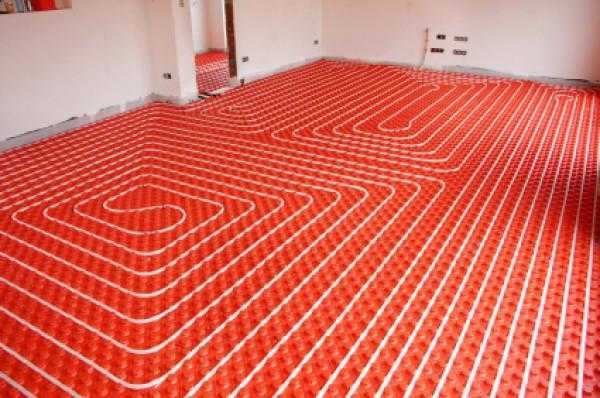

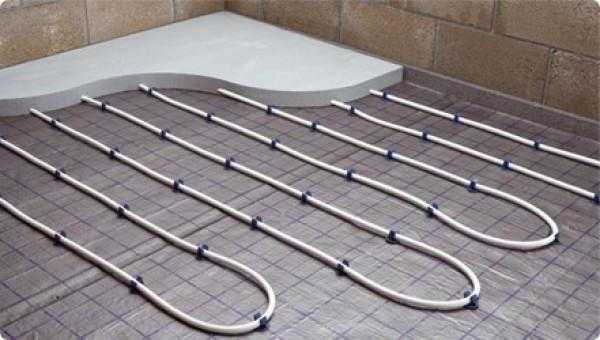

В полу монтируется специальная труба, по которой циркулирует теплоноситель от нагревательной установки и обратно. Такая система позволяет обустроить полноценное автономное отопление. В этом случае теплые полы, терморегулятор и котел составляют единую систему. Датчик, находящийся в полу или реагирующий на изменение температуры воздуха, будет контролировать циклы работы отопительной установки. Котел при этом будет нагревать требуемое количество теплоносителя.

При желании теплый пол можно сделать дополнительной системой к радиаторам. Но при правильной планировке и выборе оборудования дополнительные отопительные приборы не понадобятся.

Электрический теплый пол

В квартире водяной теплый пол смонтировать проблематично. Пускать трубу от централизованного отопления будет нецелесообразно, так как потеря температуры нагрева теплоносителем будет значительной. У соседей просто будут холодные батареи. Централизованное отопление не рассчитано на подключение подобных систем.

В этом случае идеальным решением будет установка электрического нагревательного кабеля. Подключение теплого пола к терморегулятору позволит контролировать температуру нагрева. При этом хозяева дома могут выбрать наиболее подходящую разновидность системы.

Сегодня в продаже представлены такие разновидности нагревательных проводов, как кабель (заливается в стяжку), мат (монтируется сразу под плиточный клей), инфракрасная пленка (устанавливается под ламинат, линолеум без клея). Существуют также саморегулирующиеся провода, которые чаще всего монтируют на трубы. Однако создать полноценное отопление дома с их участием сегодня будет очень дорого, поэтому в подобных целях представленные нагревательные элементы не применяются.

Терморегулятор

Терморегулятор для теплого пола, цена которого зависит от производителя и функциональности, является неотъемлемой частью системы. Для водяного теплого пола существуют управляющие устройства, встроенные в котел. Если же оборудование не рассчитано на распознавание системы, можно установить дополнительно соответствующий термостат. Однако специалисты рекомендуют приобретать котлы, в которых предусмотрена функция контроля нагрева теплоносителя для теплого пола.

Электрический теплый пол нуждается в терморегуляторе, который не даст поверхности перегреваться. В этом случае контрольное устройство подключается к цепи. Выносной или встроенный в корпус датчик измеряет уровень нагрева. При достижении заданной температуры терморегулятор размыкает цепь. Далее пол остывает на несколько градусов (порог чувствительности задает обычно производитель) и при необходимости снова включается.

Виды терморегуляторов

Установка терморегулятора теплого пола позволяет обеспечить в той или иной степени экономию энергоресурсов. От типа представленного прибора зависит ее размер. Существуют механические и программируемые терморегуляторы.

Стоимость самого простого устройства составляет от 1400 р. Это механический термостат. Поворотом рычага пользователь устанавливает температуру нагрева от +5 до +40 ºС при наличии датчика пола и от +10 до +35 ºС при комплектации с датчиком воздуха. При использовании такого термостата достигается экономия до 30 %.

Программируемый терморегулятор для теплого пола, цена которого составляет не менее 4 тыс. р., позволяет задавать устройству временные промежутки. Например, хозяевам нужен усиленный нагрев пола с 7 до 9 утра. Затем они уходят на работу, при этом температура системы удерживается на уровне +5 ºС. За час до их прихода домой, терморегулятор начинает нагревать пол до +28 ºС. Такой подход позволяет экономить до 70 % электроэнергии.

Существуют также терморегуляторы с дисплеем, но без функции программирования. Они стоят порядка 2,5-3 тыс. р.

Выбор терморегулятора

Терморегулятор для теплого пола, инструкция по установке которого позволяет правильно подключить и эксплуатировать систему, требует тщательного внимания хозяев при выборе. Для разных помещений и способов установки подходят определенные разновидности устройств.

Специалисты утверждают, что в комнатах с повышенной влажностью, например, ванная комната или кухня, не стоит устанавливать устройства с дисплеем. Механические разновидности в этих целях подходят идеально. Они устойчивы к скачкам напряжения. Простота конструкции позволяет эксплуатировать такие приборы длительное время.

Терморегулятор для теплого пола программируемый подходит для гостиной, спальни, детской комнаты. Дополнительные функции, а также наличие двух датчиков (пола и воздуха) позволяют сделать нагрев максимально комфортным и экономным.

Монтаж водяного пола

Теплый пол без терморегулятора устанавливается только тогда, когда котел имеет встроенную систему контроля нагрева. Монтаж системы достаточно прост. Сначала нужно смонтировать слой теплоизоляции (например, пенополистирол), а также гидроизоляционной пленки. Далее в виде змеевика или по спирали укладываются специальные трубы. Система заливается слоем стяжки. Слой должен составлять не менее 3 см. Чем шире расстояние между трубами, тем больше слой раствора потребуется залить.

После высыхания стяжки можно монтировать покрытие пола. Подходят кафель, ламинат, линолеум. Не применяются в этом случае паркет и другие покрытия, толщина которых превышает 15 мм.

Монтаж электрического кабеля

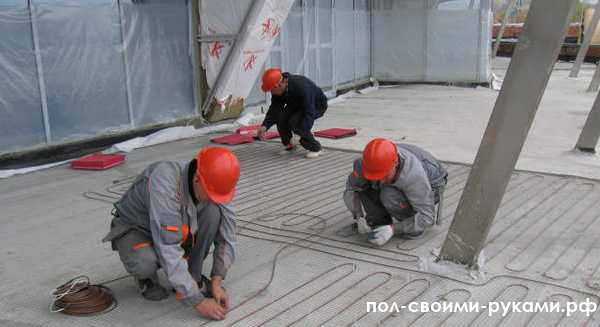

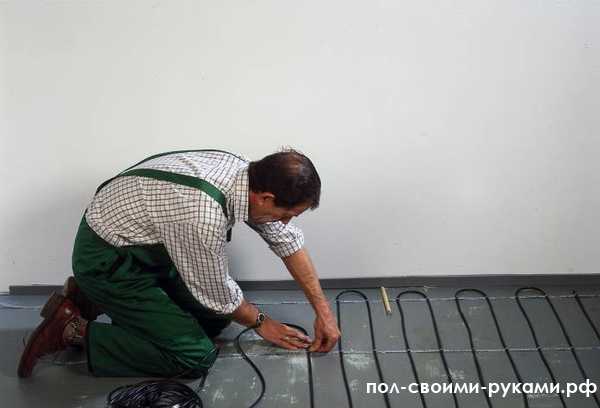

Электрический кабель монтируется практически по той же схеме, что и водяной пол. Однако в этом случае потребуется установка терморегулятора теплого пола. Как правило, все управляющие устройства обладают выносным датчиком. Его необходимо установить рядом с витками провода. Сам датчик заводится в гофротрубу. При необходимости его можно будет достать из пола и произвести замену.

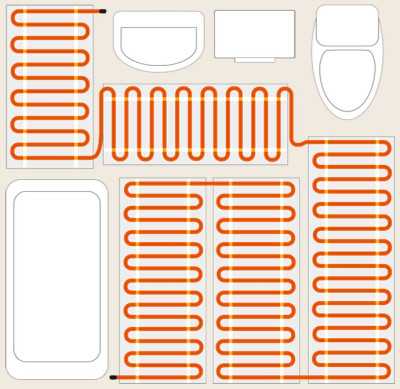

Раскладывать провод лучше всего в виде змеевика. Расстояние между витками должно составлять от 7 до 15 см. Чем чаще уложен кабель, тем быстрее будет нагреваться система. Если в помещении существуют большие теплопотери, есть высокие потолки, большие окна, лучше выбрать шаг укладки от 7 до 12,5 см. Если теплый пол монтируется как дополнение к уже установленным радиаторам, можно витки монтировать с промежутком 12,5-15 см.

В стяжку нужно добавлять пластификатор или приобретать специальный раствор для системы электрических проводов. Это позволит избежать появления пузырьков воздуха в растворе. Если возле провода образуются пустоты, кабель в этом месте перегреется и выйдет из строя.

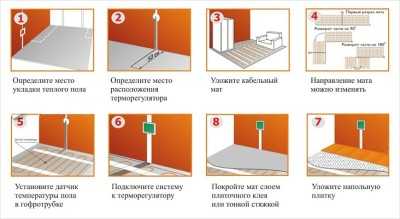

Монтаж мата

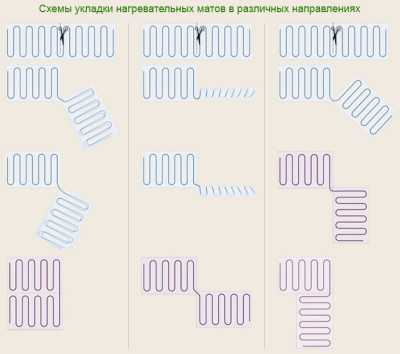

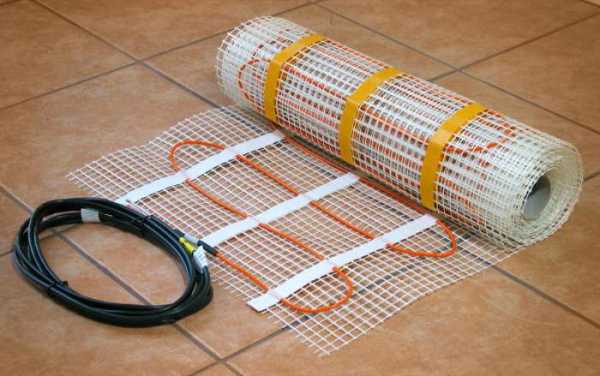

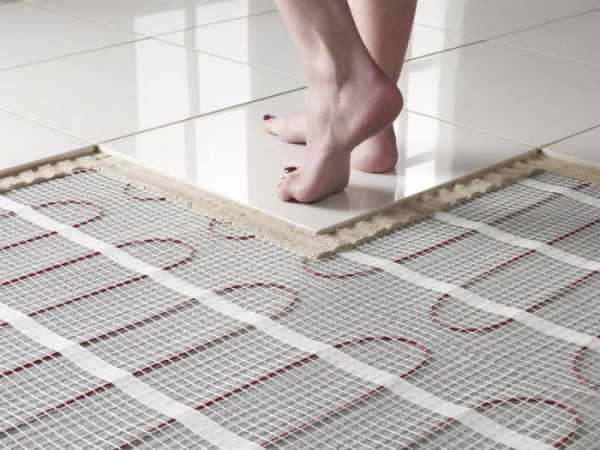

Система электрического теплого пола, которая не требует при монтаже стяжки, называется «мат». На сетке из ПВХ разложен провод. Толщина нагревательного элемента при этом не превышает 3,5 мм.

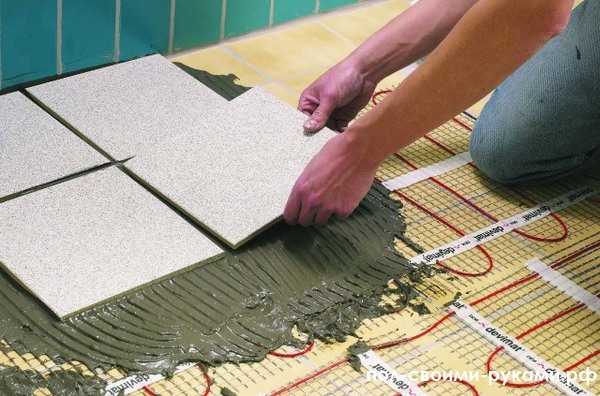

Мат укладывают на выровненный пол. Утеплитель вниз не укладывается. Только для помещений первого этажа и на балконе следует предусмотреть качественную теплоизоляцию.

Датчик терморегулятора теплого пола также монтируется в гофротрубу. Но теперь для его монтажа потребуется сделать штробу в полу. Далее мат заливают слоем плиточного клея 5-8 мм. На него можно монтировать кафель или ламинат.

Инфракрасный теплый пол

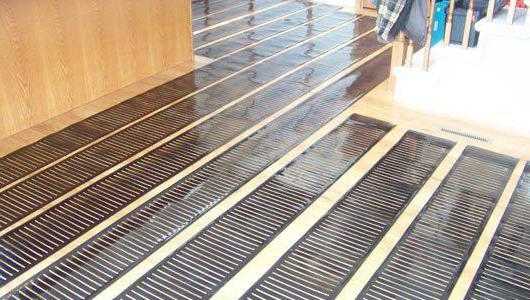

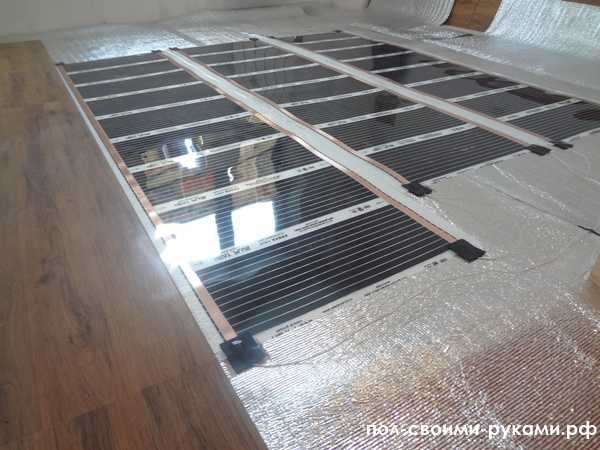

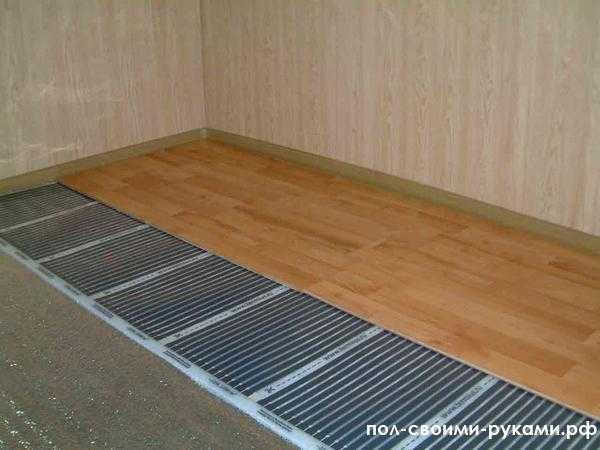

Еще одной популярной системой сегодня является инфракрасная пленка. Она монтируется без применения раствора. Это наиболее простой тип системы, смонтировать которую можно буквально за 1 час.

На основание пола укладывают подложку под ламинат или любой другой плотный утеплитель (пробка, вспененный каучук и т. д.). Далее в этом материале делают необходимые углубления для установки датчика. В этом случае чаще всего устанавливают терморегулятор для теплого пола программируемый. Инфракрасную пленку монтируют в гостиной, детской комнате или спальне. Она не подходит для ванной комнаты.

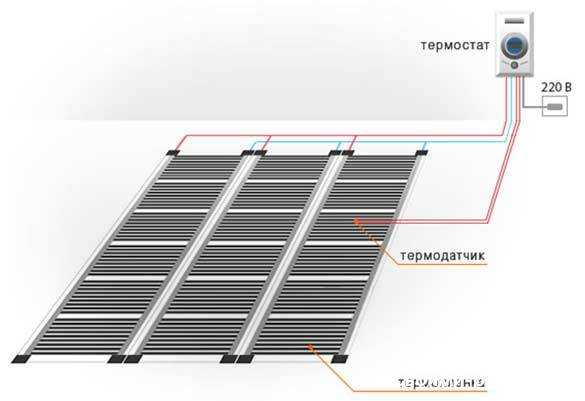

Далее на подложку раскладывается нагревательная пленка. Подключаются все контакты согласно инструкции. После этого сверху укладывается ламинат. Если хозяева хотят постелить на такой пол линолеум, потребуется предварительно накрыть пленку листом фанеры.

Подключение терморегулятора

Независимо от того, какую систему электрического теплого пола выбрали хозяева, подсоединение проводов к терморегулятору происходит по идентичной схеме. Для этого необходимо тщательно изучить инструкцию производителя. Как подключить теплый пол к терморегулятору, следует рассмотреть подробнее.

Регулирующее устройство имеет с обратной стороны несколько клемм (обычно 6-7 шт.). Две из них предназначены для подведения к терморегулятору сети 220В. При этом нужно соблюдать полярность (L – «фаза», N – «ноль»). Еще две клеммы предназначены для контактов теплого пола (синий и коричневый провод). Здесь соблюдать полярность необязательно.

Если терморегулятор имеет с обратной стороны только 4 клеммы, значит, у него в корпус уже встроен датчик воздуха. Если же клемм всего 6, значит, к устройству подсоединяется еще и датчик. Он также имеет 2 провода, при подключении которых полярность не соблюдается. Если есть 7-я клемма, сюда подводят заземление (желто-зеленый провод).

Ремонт терморегулятора

На теплый пол и терморегулятор обязательно действует гарантия производителя. Если монтаж и эксплуатация производятся согласно инструкции, проблем возникать не должно. В силу некоторых причин из строя может со временем выйти датчик. Ремонт терморегулятора теплого пола лучше доверить специалистам.

Если на устройство еще действуют гарантийные обязательства, производитель заменит его новым прибором или устранит при возможности неисправность бесплатно. Чаще всего такие приборы выходят из строя из-за скачка напряжения в сети (нужно устанавливать УЗО и стабилизатор) или при неправильной эксплуатации.

Рассмотрев, что собой представляют теплые полы, терморегулятор, каждый хозяин сможет установить систему самостоятельно. Инструкция производителя поможет выполнить все действия правильно.

www.syl.ru

Устройство и подключение теплого пола своими руками Как правильно подключить и настроить теплый пол

Электрический кабельный теплый пол пользуется сегодня большой популярностью. Эта современная система обогрева, основанная на греющем кабеле, безопасная, комфортная и проста в монтаже, поэтому ее можно установить самостоятельно. Основным преимуществом теплого пола является отопление помещения снизу вверх. Но есть и недостаток – расходуется электроэнергия.

Итак, вы уже произвели монтаж, теперь осталось понять, как правильно подключить и настроить теплый пол. Для этого необходимо знать мощность теплого пола в соответствии с декоративным покрытием и настройки терморегулятора.

Мощность теплого пола и типы покрытий

В продаже сегодня представлены комплекты, которые обеспечивают мощность 80 – 200 Вт на кв. м. отапливаемой поверхности. Погонная мощность определяется типом помещения и видом верхнего напольного покрытия:

160-200 Вт/кв.м. – основная система обогрева, подходит, в том числе и для холодных помещений. Такая мощность может устанавливаться, если напольное покрытие камень или плитка.

120-160 Вт/кв.м. – основная система обогрева для обычных помещений или же, как дополнительная к центральному отоплению в холодных помещениях. Такую мощность рекомендуется устанавливать, в случае, когда напольное покрытие представляет собой плитку, камень или специальный ламинат.
80-100 Вт/кв.м. – комфортное отопление для уже обогреваемых помещений. Возможные декоративные покрытия: деревянный паркет, ламинат, линолеум. В качестве дополнительного условия – погонная мощность нагревательного кабеля не должна быть выше, чем 10Вт/м.

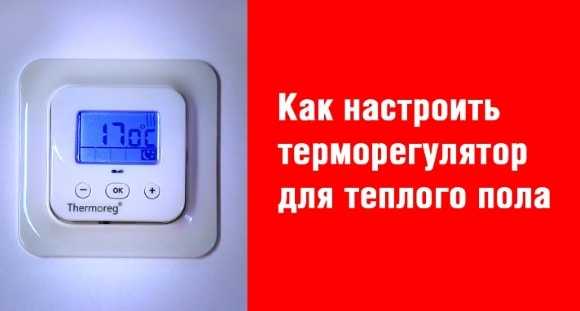

Температура теплого пола и настройка термостата

Устройство и подключение теплого пола своими руками включает в себя также правильную настройку термостата. На сегодняшний день согласно с санитарными нормами в жилом помещении температура воздуха должна быть в пределах 18-23°C.

Чтобы в помещении была комфортная температура воздуха система напольного обогрева должна работать на 5°C, то есть температура теплого пола должна составлять от 23 до 28°C.

Чтобы управлять датчиком температуры теплого пола вы должны запрограммировать его на желаемую температуру в вышеуказанных пределах.
Какой именно она должна быть можно узнать экспериментальным путем. Правда, на это может уйти пара часов.

Настройка терморегулятора на видео ниже.

Если вы производите настройку системы напольного отопления по датчику температуры воздуха, вам следует быть осторожными, поскольку напольное покрытие прогревается быстрее, чем воздух в помещении.

polgid.ru

Как установить теплый пол — пошаговое описание, технология монтажа и рекомендации

Современный рынок отопительного оборудования предлагает широкий выбор систем, которые отличаются энергопотреблением и эффективностью. Одним из лучших вариантов является теплый пол. Он может быть электрическим или водяным. Это одна из новых систем, которая постепенно вытесняет прочие разновидности отопительного оборудования.

Существует определенная технология, как установить теплый пол. Эту процедуру при желании можно выполнить самостоятельно. Нужно учесть ряд рекомендаций и правил по установке и эксплуатации подобных систем. В этом случае оборудование будет потреблять минимальное количество энергии.

Особенности системы

Установить дома теплые полы может каждый владелец частной недвижимости. Существует множество разновидностей подобных систем. Они отличаются рядом характеристик. Однако объединяет подобные системы принцип обогрева.

Вне зависимости от системы, которую выберет владелец дома или квартиры, нагревательный элемент будет располагаться в основании помещения. Следовательно, самым теплым участком в комнате будет именно пол. От него нагретый воздух постепенно поднимается вверх, остывает. У потолка будет определяться минимальный показатель температуры.

Такой тип нагрева считается более эффективным. Обычный конвектор или батарея, наоборот, обеспечивает больший нагрев у потолка комнаты. Чтобы создать внизу помещения требуемую температуру, потребуется затратить больше энергии. Теплый пол является энергоэффективным оборудованием.

Разновидности

Существует множество разновидностей систем, которые расположены в толще основания помещения. Они делятся на две большие группы. В первую из них входят водяные теплые полы. Они представляют собой систему из труб, по которым протекает вода или иной специальный теплоноситель (например, незамерзающая жидкость). Эти коммуникации подключены к котлу.

Во вторую категорию входят электрический теплый пол. Он представляет собой кабель или иной проводник тока. Существует ряд рекомендаций, как правильно установить теплый пол. Их обязательно нужно учесть перед началом ремонтных работ.

Дело в том, что представленные разновидности обогревательного оборудования предназначены для разных помещений. Например, водяной теплый пол будет проблематично смонтировать в квартире. В этом случае предпочтение отдают электрическим системам. В частном доме, наоборот, эффективнее будет установить водяной теплый пол. Хотя электрические системы в этом случае монтировать также не запрещается.
