Подъемный механизм для ворот – размеры автоматических складных дверей для гаража, ремонт самодельных моделей с приводом

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка.

   Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху.

   Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот.

   Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой.

   При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

   Монтирование створки ворот

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20.

Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди».

Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

• Арсений Пискунов
• Распечатать

Источник: https://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html

Подъемные ворота для гаража своими руками: чертежи, изготовление, материалы, установка

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты.

Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные ворота для гаража своими руками. Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции.

А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

• Подъемные секционные. Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

• Поворотные. В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

• Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

• Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

• Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

• Есть возможность установить механизм для автоматического подъема.

• Подходят для установки не только одинарных, но и двойных гаражей.

• Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

• Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

• Монтаж ворот возможен только в проемы прямоугольной формы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, за счет чего уменьшается высота проема.

• Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

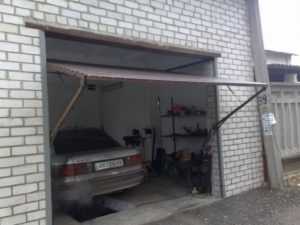

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки.

Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии.

Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

• Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

• Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма.

Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра.

Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

• Деревянные бруски 120х80 мм для коробки;

• Бруски из дерева 100х100 мм для потолка;

• Штыри из металла для закрепления конструкции;

• Металлические уголки 35х35х4 мм для изготовления рамы;

• Уголки из металла 40х40х4 мм для рельс;

• Пружина с внутренним диаметром 30 мм;

• Металлический прут диаметром 8 мм;

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

• Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки.

homeandworks.ru

Механизм поднятия подъемно поворотных ворот. Предложение от компании «Москомплект». Как работает механизм ворот

Подъемно-поворотные ворота для гаража, цена на которые в компании «Автоматика Групп» весьма бюджетна, пользуются большой популярностью. Они просты в управлении, хорошо сохраняют тепло и устойчивы к износу. Главная особенность конструкции — максимальная прочность при минимальном весе. Все модели, которые представлены в нашем ассортименте, безупречно работают в течение многих лет. Доставка заказа осуществляется как в Москву, так и в любые районы Подмосковья.

Купить подъемно-поворотные гаражные ворота у нас — выгодно!

У нас дешевле!

При предоставлении коммерческого предложения с более низкой ценой клиент получает скидку.

Замер в день обращения

Мы готовы выехать на Ваш участок уже сегодня. Выезжаем в любое время, которое удобно клиенту.

Сертифицированное производство

Мы работаем только с оригинальными запчастями и автоматикой.

Изготовление ворот под ключ

Сопровождаем проект на всех этапах производства — замер, выбор комплектации, изготовление, монтаж, обслуживание.

Поможем сделать правильный выбор

Квалифицированные специалисты всегда готовы помочь Вам в выборе оптимального варианта ворот и автоматики.

Подъемно-поворотные гаражные ворота: цена и размеры

На подъемно-поворотные ворота для гаража цена формируется на основе следующих факторов: размеры строения, тип и особенности воротной конструкции. Расчет точной стоимости произведут наши менеджеры при оформлении заказа. Размеры в каждом случае индивидуальны и зависят от ширины и высоты вашего автомобиля.

Фото подъемно-поворотных гаражных ворот

На нашем сайте вы можете ознакомиться не только с подробной информацией о подъемно-поворотных воротах для гаража, ценами, условиями заказа, но и увидеть фото наших моделей. Любой понравившийся экземпляр можно установить на вашей территории. Также возможна работа по индивидуальным эскизам клиента. Подробную информацию можно уточнить по телефону.

Почему выгодно купить подъемно-поворотные гаражные ворота?

Индивидуальный дизайн

Долговечны и надежны

Быстрая и простая установка

Надежно защищают Ваше имущество

Безопасно использовать

Экономят пространство

Типы подъема металлических гаражных ворот

Различаются подъемно-поворотные ворота для гаража ценами, размерами, типами конструкции (распашные, секционные, откатные, с калиткой) и подъема. Если для классификации брать последний критерий, то можно выделить пять групп. Здесь мы всего лишь кратко опишем их, а подробности можно узнать у менеджеров.

Стандартный тип подъема
Отличительной особенностью данного механизма является наличие двух изгибов направляющих с радиусом 305 и 381 мм. Они предназначены для притолок разных размеров (от 350 до 400 мм и более 400 мм). Предельно допустимый вес полотна составляет 870

jtcase.ru

Подъемные гаражные ворота своими руками

В настоящее время стали популярны подъемные гаражные ворота, поскольку они не требуют много места при открывании как внутри гаража, так и снаружи, сделаны из прочного цельного каркаса, надежно защищены от взлома, и могут быть автоматизированы. Их принцип работы основан на различных способах подъема из вертикального положения в горизонтальное, а также конструктивными особенностями. Они состоят из щита, выполненного из цельного металлического листа, либо из частей определенного размера, из рамы и подъёмно-поворотного механизма.

Для того чтобы установить такие ворота на гараж, потребуется достаточно большая сумма денег, которая для многих может стать неподъёмной. В статье мы поговорим о том, как сделать подъемные гаражные ворота своими руками, рассмотрим типы механизмов, а также этапы сборки и установки ворот.

Самостоятельная сборка будет состоять из следующих этапов:

1. Проведение замеров.
2. Выбор подходящего типа ворот.
3. Расчет требуемого количества материалов на основе чертежа.
4. Сварочные работы по изготовлению рамы, створок, направляющих и самого механизма, в зависимости от его типа.
5. Установка ворот.

Типы подъемных ворот по типу открывания створок

На сегодня существует три основных типа ворот по способу и механизму их открывания.

Щитовые ворота

Внешне они представляют собой одну створку, размеры которой полностью занимают гаражный проем. В момент открытия створка, при помощи специального механизма поднимается по направляющим вверх и одновременно задвигается под потолок гаража, то есть происходит поворот на прямой угол. Основным материалом створки является цельный высокопрочный металлический лист, обшитый с внутренней стороны утеплителем и отделочными материалами.

При наличии достаточной суммы денег можно сделать её из сэндвич-панели, которая уже полностью готова к эксплуатации, обладает качественной тепло- и звукоизоляцией. Механизм открытия достаточно прост и отлично подходит для самостоятельного изготовления. Этот тип ворот имеет серьезный недостаток, связанный с их значительным весом, что приводит к частым поломкам подъемного устройства. Но несмотря на это они востребованы и широко применяются, так как устойчивы к взлому.

Секционные ворота

Они состоят не из одного листа, а из нескольких секций, соединенных подвижно. При открывании они поднимаются одна за другой по направляющим и задвигаются под потолок. Этот тип ворот хорош тем, что во время открывания они занимают меньше площади перед гаражом и машину можно подгонять и ставить практически под самые двери без повреждений. Место внутри также не уменьшается и пространство гаража можно организовать более эффективно. Они имеют привлекательный и оригинальный вид, а также имеют длительный срок службы за счет того, что на подъемный механизм снижается нагрузка.

Роллерные ворота

Они имеют секционную структуру, выполненную из металлопрофиля с пенополиуретановым покрытием. Являются самыми эргономичными, поскольку они при подъеме сворачиваются в рулон, закрепленный с наружной части гаража в специальном коробе. Основным их недостатком является слабая устойчивость к механическим повреждениям.

Виды подъемных механизмов управления

Перед тем как сделать подъемные ворота для гаража необходимо определиться с типом используемого механизма подъёма двери: ручной способ, механический и автоматический.

Ручной не потребует установки дополнительных подъёмников, так как ворота будут открываться при помощи собственной силы путем поднятия створки вверх и смещения под потолок гаража. Плюсом данной конструкции является её простота, а минусом — большой вес. Поэтому в такой конструкции применяется противовес, который прочно крепится к тросу, а другой конец закрепляется на нижних углах створки ворот. К раме закрепляется специальный блок, через который пропускается трос. Вес противовеса должен составлять около полтонны, чтобы эффективно подымать тяжелые ворота при открытии. Следует помнить о том, что незакрепленный груз может нести в себе большую опасность, поэтому он требует постоянного внимания к себе.

Механический вариант представляет собой автоматизированный подъем ворот при помощи электромотора, который при помощи редуктора передает усилие на один из тросов, закрепленных к створке, и таким образом поднимает её. Для приведения механизма в действие достаточно включить его одной кнопкой. Недостатками могут быть неправильный расчет системы и использование неподходящего для данной ситуации мотора и редуктора. Но при правильном подходе этот вариант является оптимальным и вполне реализуемым самостоятельно. В качестве альтернативы может использоваться пружинно рычажный механизм, который будет выполнять функцию подъёма ворот вместо противовеса. Пружину придется тщательно настраивать по жесткости.

Дистанционное управление является дополнением к механической системе в виде электроники, которая при получении определенного радиосигнала на настроенной частоте включает электромотор, приводящий в движение ворота. Встроенный микрокомпьютер получает информацию о положении створки от датчиков движения и самостоятельно решает какие действия выполнять. Эта система является достаточно продвинутой и удобной, но в случае поломки электроники или её сбоя, ворота открыть получится с трудом. Для решения проблемы придется вызывать сервисных работников. Эта система дорогостоящая и не подходит для сборки собственными руками, так как требуется опыт и соответствующая квалификация для установки и настройки электронной системы.

Изготавливаем ворота и подъемный механизм

Шаг №1. Первое с чего необходимо начинать изготовление ворот, так это с его основания – коробки. Для этого берутся две балки п-образной формы из прокатного металла, которые будут направляющими в вертикальной плоскости, а затем вырезаются по высоте проема с напуском около 5 см.

В качестве стоек берется две стальные трубы с прямоугольным сечением, которые должны соответствовать ширине проёма и будут служить поперечными балками. Толщина используемого металла от 3 мм. Нижняя балка должна быть скрыта в полу и не создавать препятствия для заезда автомобиля. Затем их выкладывают на ровную плоскую поверхность, выравнивают уровнями и при помощи сварочного аппарата схватывают каркас таким образом, чтобы швеллера были расположены ровно и создавали единую плоскость, а п-образная поверхность была направлена внутрь. Она предназначена в качестве направляющей для вертикального движения роликов створки.

Перекос друг относительно друга направляющих недопустим, так как открытие ворот может стать невозможным. После этого рама прикладывается к проему и делаются замеры для установки горизонтальных направляющих на потолке, а также изучается плотность прилегания к стенам. Если все в порядке, то снимается рама и окончательно сваривается.

Шаг №2. Для прочности закрепления рамы в торцах привариваются арматурные штыри с диаметром не менее 10 мм, длиной от 150 мм. С каждой стороны их должны быть по два. Затем в проеме высверливаются отверстия под торцевые крепления, в которые вставляется рама и прочно закрепляется на бетонный раствор. Она должна быть четко выровнена до того, как застынет бетон.

Шаг №3. Дальше делаются замеры под установку потолочных направляющих. Для этого берутся две двутавровые балки, предназначенные для роликового механизма, а также две трубы с прямоугольным сечением, которые будут служить для усиления каркаса. Двутавровые балки могут быть заменены уголками только в том случае, если стены гаража выполнены достаточно прочными, чтобы выдержать на весу ворота массой в полтонны. Продольные должны быть по длине равными высоте рамы, а поперечные — ширине проема.

Толщины выбираются от 3 мм, в зависимости от того, насколько прочной и тяжелой будет конструкция створки. Каркас выкладывается на плоскую поверхность таким образом, чтобы направляющие по ширине совпадали с вертикальными направляющими, а все балки были в одной плоскости. Поперечные трубы привариваются с одной из сторон и посередине для усиления. Другой стороной они будут крепиться к раме ворот. Направляющие из уголка не подойдут для крепления в гаражах, где проем для ворот меньше, чем ширина гаража. Также исключено крепление к стенам, поэтому используются двутавровые балки для потолочного закрепления, либо продольные вообще могут не применяться, а закрепление на высоте может быть выполнено при помощи цепей, крепящихся над рамой.

Шаг №4. Створка сваривается из стальных уголков по размеру рамы, а снаружи приваривается цельный лист металла с толщиной от 3 мм. Сварочные работы также выполняются на ровной плоской поверхности. В торцах створки приваривается по две оси с роликами снизу и сверху строго в соответствии с размерами направляющих. Желательно сначала их наживить и посмотреть в реальных условиях как они становятся в раме. При этом ролики должны ходить свободно по направляющим, что легко проверяется путем открытия и закрытия ворот. Если все нормально, то производится окончательная приварка роликового механизма и креплений задвижек, а снаружи ручка для удобства подъема ворот.

Шаг №5. В качестве подъёмника используется пружинно-рычажный механизм: делаются два рычага, которые закрепляются подвижно на осях к воротам и раме, а на их изгибе ставится пружина, позволяющая поднимать и возвращать створки на место. Если планируется использование механических или автоматических подъемных систем, то в нижней части ворот приваривается поперечная балка для крепления тросов, а в верхней ролики, которые соединяют трос с противовесом, либо с редуктором и электромотором. Противовес закрепляется вблизи одной из стоек рамы, а мотор крепится через редуктор, чтобы увеличить усилие, прикладываемое к канату, и снизить энергопотребление за счет снижения мощности.

Шаг №6. На финальной стадии проводятся окончательные настройки работы всех узлов и делается декоративная отделка.

Заключение

Чтобы сделать собственными руками подъемные гаражные ворота необходимо составить определенный план действий и четко ему следовать. Для этого составляется схема, на основании которой выполняются все работы по расчету материалов, их сборке и установке, с последующей настройкой.

Видео

Рекомендуем посмотреть видеоматериал об изготовлении подъемных ворот для гаража:

Последняя редакция: 10.01.2017 Автор: Тихий Владислав Алексеевич
