Водяной циркуляционный насос – Водяной насос для отопления — устройство, выбор, нюансы установки
Водяной насос для систем отопления дома
Основное предназначение циркуляционного насоса в отопительной системе – обеспечить непрерывное перемещение теплоносителя с определенной скоростью. Насос водяной для отопления создает в системе стабильно равное давление, что способствует более равномерному прогреву помещений. Циркуляционные насосы можно использовать как в отопительных контурах, так и в системах, которые обеспечивают также ГВС в доме.

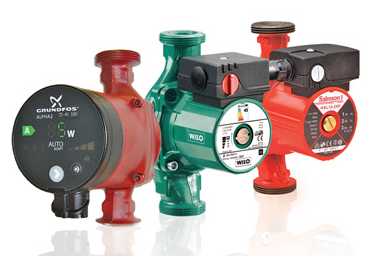

Циркуляционные насосы для отопления
Выбор изделия и его характеристики
Перед тем, как приобретать циркуляционный насос для водяного отопления, необходимо ознакомиться с его характеристиками – ведь он в полной мере должен соответствовать требованиям вашей отопительной системы. Особенно внимательными необходимо быть к таким параметрам, как производительность устройства и выдаваемый им напор. Что же это за показатели?
Производительность циркуляционного насоса – это количество воды (теплоносителя) в отопительной системе, которое он способен перекачать за определенное время.
Нормой для обычной отопительной системы, используемой в жилом доме, является способность насоса перекачать весь объем теплоносителя три раза в течении часа.
Таблица с помощь которой подбирается насос для системы отопления
В случае если площадь дома достаточно велика, что, соответственно, требует и увеличения продолжительности отопительной системы, и большее количество теплоносителя, чтоб ее заполнить, мощность насоса также должна быть более высокой. Это позволяет создавать в помещениях дома максимально комфортные условия.
Рекомендуем к прочтению:
Перед тем, как приобретать водяные насосы для отопления, необходимо произвести некоторые расчеты.
В частности, определить сумму сопротивления всех гидравлических узлов системы – она также влияет на мощность насоса. Важная особенность – диаметр патрубков насоса, как выходного, так входного, должен быть на одно деление меньше, чем сечение труб системы.
Установка циркуляционного насоса
Установка водяного насоса для отопления обязательно должны выполняться профессионально. Если вы самостоятельно это делаете – потребуется подробная инструкция. Неправильно установленный циркуляционный водяной насос для отопления может существенно снизить уровень нагрева помещения. Именно поэтому при монтаже данного элемента следует строго соблюдать некоторые правила.
Установка циркуляционного насоса
Ранее считалось, что лучшим местом для установки насоса является отрезок трубы непосредственно перед котлом. Насос устанавливался там по простой причине – более прохладный теплоноситель менее губительно действует на отдельные элементы насоса. Однако, поскольку сегодня чаще всего разница температуры теплоносителя на входе и выходе минимальна, то насос можно устанавливать на любом наиболее удобном отрезке системы.
Важно учитывать – насос необходимо устанавливать таким образом, чтоб его ось была расположена строго горизонтально. В противном случае он может работать излишне громко или не работать вовсе.
Запуск устройства возможен только после полного завершения его установки. При этом перед тем, как включать водяные насосы для отопления дома, необходимо открутить верхний винт – это позволит удалить из системы воздух, попавший в нее во время установки насоса.
Рекомендуем к прочтению:
В случае если насос ставится для системы «теплый пол», этого можно не делать – он расположен на подающей трубе, в которой не возникают воздушные пробки.
В каком бы месте системы не был установлен циркуляционный насос, перед ним непременно должен стоять защитный фильтр. Он нужен для того чтобы защитить внутреннюю поверхность насоса от частичек ржавчины или твердых осадков, присутствующих в системе. В случае если они будут оседать в насосе, это значительно сократит срок его эксплуатации. Фильтр следует устанавливать в систему только после того, как из нее будет слит теплоноситель. Места соединения должны быть тщательно герметизированы при помощи пакли или клейкой ленты.
Применение циркуляционного насоса в отопительной системе сделает ее более качественной и экономной. И позволит вам наслаждаться приятным теплом в доме.
otoplenie-doma.org
технические характеристики, какой выбрать для дома
В большинстве частных домов для обогрева жилых помещений в холодное время применяется автономная система отопления. Она представляет собой трубопроводную сеть с теплоносителем, циркулирующим от нагревательного котла к батареям. При этом эффективность работы всего оборудования во многом зависит от разницы температуры теплоносителя на выходе и входе нагревательного котла.
Чем меньше будет эта величина, тем меньше потребуется газа для поддержания требуемой температуры в отапливаемых помещениях. Одним из способов решения подобной задачи является увеличение скорости прохождения воды по трубопроводу. Именно для этого используют циркуляционный насос.
Разнообразие циркуляционных насосовОсобенности варианта отопления с естественной циркуляцией теплоносителя
Системы отопления с естественной циркуляцией теплоносителя относятся к открытому типу. Они включают в себя нагревательный котел, трубопроводную сеть, батареи и расширительную емкость, напрямую сообщающуюся с окружающей средой. Перемещение теплоносителя, в качестве которого используется вода, осуществляется за счет законов термодинамики и под воздействием сил гравитации.
Открытая система отопления с циркуляционным насосомПлотность горячей воды в котле уменьшается, и она поднимается по стояку вверх. Далее под воздействием сил гравитации она самотеком поступает в батареи, отдает в обогреваемые помещения тепло и возвращается снова в котел. При снижении температуры жидкости плотность повышается, и в результате холодная вода выталкивает нагретую в котле наверх, цикл завершается. Для обеспечения движения теплоносителя самотеком горизонтальные отрезки сети выполняют с наклоном не менее одного сантиметра на погонный метр длины трубопровода.
Попавшие внутрь пузырьки воздуха движутся вместе с водой и выходят наружу в расширительной емкости, контактирующей с атмосферой. Функцией расширительного бака является обеспечение стабильного давления в системе. Излишки расширившейся при нагревании воды попадают в компенсационную емкость, при остывании она сливается обратно, в результате внутреннее давление не изменяется.
Характеризуется подобное отопительное оборудование низким циркуляционным давлением и высокой инертностью, обусловленной значительным объемом теплоносителя, требуемого для работы системы.
Преимущества использования циркуляционного насоса
В системах отопления с естественной циркуляцией теплоносителя его оборачиваемость снижается вследствие воздействия сил трения, снижения скорости потока на поворотах разводки и так далее. При этом происходит значительное снижение температуры на выходе, и для подогрева воды приходится затрачивать большое количество энергии.
В современной системе отопления циркуляционный насос обязательно присутствуетПрименение труб меньшего диаметра приводит лишь к частичному решению вопроса, по этой причине с целью увеличения оборачиваемости теплоносителя используют водяной насос для отопления. Его применение имеет следующие преимущества:
- тепло по всем помещениям распределяется равномерно;
- обеспечивается необходимый напор;
- появляется возможность использования антифриза в качестве теплоносителя;
- обеспечивается контроль частоты вращения;
- бесперебойность рабочего процесса, благодаря управляющей автоматике;
- долгий срок службы.
Разновидности насосов для циркуляции воды
Возникает естественный вопрос, какой насос выбрать для бытовых целей? Устройство для перекачки воды является электродвигателем с расположенной на его валу крыльчаткой. При вращении ее лопастей в результате возникновения центробежных сил в перекачиваемом потоке жидкости создается необходимое рабочее давление. Электрический двигатель состоит из корпуса, неподвижного статора и вращающегося внутри него ротора.
Примеры корпусов насосов из стали, латуни и чугунаКорпуса агрегатов изготавливаются из сплавов чугуна, стали, алюминия, латуни или бронзы. Роторы делаются из стали или керамики. Если вращающаяся часть имеет контакт с перекачиваемой жидкостью, то такая конструкция насоса называется «мокрой», в противном случае — «сухой». Это основные разновидности рассматриваемого устройства, вдобавок к этому они зачастую различаются по виду электропитания и прочим эксплуатационным характеристикам.
В каком случае удобны насосы с сухим ротором?
Основным преимуществом насосов с сухим ротором является их высокий коэффициент полезного действия, составляющий порядка восьмидесяти процентов. Однако при эксплуатации они требуют регулярного технического обслуживания, так как твердые включения в потоке жидкости могут повредить уплотнительные кольца и вызвать разгерметизацию оборудования. Кроме того, насосы такого вида издают при работе много шума, из-за этого устанавливать их следует в отдельном помещении.

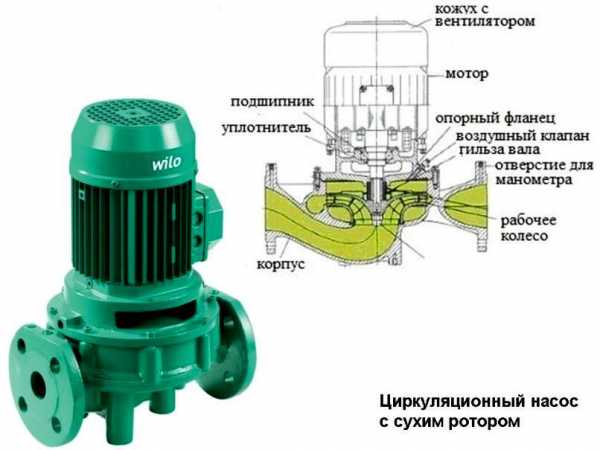

Внешний вид и устройство насоса с сухим роторомСтановится понятно, что насосы с сухим ротором удобно использовать в крупных отопительных сетях, где большое значение имеет экономия электрической энергии, определяемая высокой производительностью этого типа оборудования. У хозяев небольших частных домов возникают сложности с проведением регулярного обслуживания, не всегда удается выбрать отдельное помещение для установки, а производительность — не столь важный параметр в бытовых условиях.
Область применения насосов с мокрым ротором
Отличительной характеристикой конструкции насосов с мокрым ротором выступает то, что их вращающаяся часть погружена в воду, которая обеспечивает смазку и охлаждение устройства. Электрическая часть статора, на который подается напряжение питания, заключена в герметичный стакан. При работе перекачивающее оборудование этого типа издает очень мало шума, не требует регулярного обслуживания, отличается простотой установки, небольшим весом и размерами.

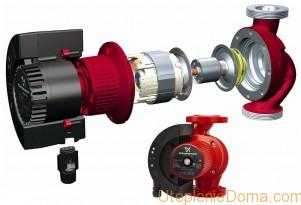

Устройство насоса с мокрым роторомГлавным минусом является низкий коэффициент полезного действия, составляющий порядка пятидесяти процентов. Вследствие этого насосы с мокрым ротором применяются в системах отопления с небольшой протяженностью трубопроводной сети, которая наиболее часто и обустраивается в небольших частных домах.
Какой насос выбрать?
При выборе циркуляционного насоса надо учитывать совокупность его эксплуатационных характеристик и особенности устройства. Кроме того, имеет значение тип имеющейся системы отопления, размеры площади обогреваемых помещений, объем циркулирующего теплоносителя, состояние котла и трубопроводной сети. В итоге, чтобы правильно выбрать насос для отопления, нужно обращать внимание на следующие параметры перекачивающего оборудования:
- показатели мощности;
- максимальную температуру рабочей жидкости;
- внутреннее давление;
- значение производительности;
- величину потребления электрической энергии.
Ориентироваться надо не на максимальные значения, а подбирать усредненные характеристики для данного типа системы отопления. Оборудование редко работает в режиме пиковой нагрузки, излишне мощные агрегаты будут непроизводительно много расходовать энергетических ресурсов. Подобный подход позволит уменьшить расход денежных средств не только на этапе приобретения, но и в процессе технического обслуживания.
Выбор циркуляционного насоса по техническим характеристикам
Важно правильно подобрать водяной насос по его характеристикам. Существуют специальные формулы расчета эксплуатационных характеристик теплотехнического и насосного оборудования. При выборе водяного насоса для частного дома можно использовать следующие усредненные значения:
- Производительность циркуляционного насоса должна соответствовать мощности нагревательного котла. То есть, если мощность котельного оборудования составляет сорок киловатт, то насос обеспечивает перекачку сорока литров теплоносителя в минуту.
- Обеспечиваемая насосом высота, на которую он способен поднять водяной столб, или иначе говоря, значение его напора, принимается равным 0,6 на десять метров длины трубопроводной сети. То есть, если общая длина труб системы отопления составляет сорок метров, то напор насоса не должен быть меньше 2,4 метра. Этот параметр обязательно указывается в техническом паспорте изделия.
- В зависимости от величины сечения труб подбирается электрическая мощность перекачивающего оборудования. Гидравлическое сопротивление потока жидкости увеличивается с уменьшением диаметра трубопровода, то есть для систем отопления с малым диаметром труб требуются более мощные насосы.
- Величина передачи тепла в обогреваемые помещения зависит от скорости движения теплоносителя. Нужно выбирать модели с возможностью изменения этого параметра, что позволит подстраиваться под температурные колебания во внешней среде. В любом случае, не следует разгонять теплоноситель до превышения бесшумного порога его циркуляции.
Обратите внимание на дополнительные параметры
Если параметры отопительной системы отличаются от среднестатистических, нужно сделать поправку значений технических характеристик в большую или меньшую сторону. Например, если в хорошо утепленном небольшом доме установлено мощное котельное оборудование, имеет смысл установить циркуляционный насос малой производительности.
Различные варианты присоединения циркуляционного насосаВ случае недостаточной мощности котла, не обеспечивающей поддержания комфортной температуры в жилых помещениях при сильных холодах, нужно, в качестве временной меры, установить высокопроизводительную помпу. В дальнейшем потребуется выполнить теплоизоляцию дома или установить другой котел.
Нужно также обращать внимание на максимальную температуру теплоносителя, на которую рассчитан конкретный насос. Имеет значение материал, из которого изготовлен его корпус, наличие функции защиты от сухого хода и перегрева. К трубопроводной сети перекачивающее оборудование присоединяется фланцевым или резьбовым способом, так что следует выбрать вариант, который больше подходит по монтажу.
Лучшие производители и конкретные модели
Циркуляционные насосы являются сложными изделиями, и принимать решение по покупке этого вида продукции следует в соответствии с общими принципами выбора техники. При имеющейся возможности следует предпочесть хорошо зарекомендовавших себя европейских производителей. Технические характеристики конкретных моделей представлены в следующей таблице.
Технические характеристики циркуляционных насосов | ||||||
Марка насоса | Производи тельность, л\мин | Напор, м | Количество скоростей | Давление максималь ное, Атм | Мощность, Вт | Цена, % |
Калибр НЦ-15/6 | 40 | 6 | 3 | 6 | 90 | 100 |
БЕЛАМОС BRS25/4G | 48 | 4,5 | 3 | 10 | 72 | 119 |
Elitech НП 1216/9Э | 23 | 9 | 1 | 10 | 105 | 204 |
Marina-Speroni SCR 25/40-180 S | 50 | 4 | 1 | 10 | 60 | 222 |
Wilo Star-RS 15/2-130 | 42 | 2,6 | 3 | 45 | 260 | |
Джилекс Циркуль 25/80 280 | 133 | 8,5 | 3 | 6 | 220 | 268 |
Grundfos UPA 15-90 | 25 | 8 | 1 | 6 | 120 | 300 |
Grundfos UPS 25-80 | 130 | 6 | 3 | 10 | 170 | 660 |
Правила монтажа циркуляционного насоса
Общая схема монтажа циркуляционного насоса в системе отопленияДля того, чтобы циркуляционный насос безотказно работал длительное время, его необходимо грамотно установить. При врезке перекачивающего оборудования в трубопроводную сеть следует соблюдать следующие правила монтажа:
- на входе и выходе насоса устанавливают отсекающие краны для удобства его демонтажа при необходимости;
- установка специального фильтра во входном контуре предотвращает проникновение внутрь агрегата твердых механических частиц;
- для стравливания попавшего в систему воздуха в обходном контуре устанавливают автоматический или ручной клапан;
- стыки и резьбовые соединения уплотняются прокладками и обрабатываются термостойким герметиком.
Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!
Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.Поделитесь с друьями!
samodelino.ru
Циркуляционный насос 12 вольт для отопления: особенности и выбор
Многие автономные отопительные системы, вода в которых нагревается в котле или бойлере, оснащаются циркуляционными насосами, что позволяет повысить эффективность функционирования не только водонагревательного оборудования, но и всей системы в целом. Чтобы при эксплуатации такого насоса, делающего обслуживаемую им систему энергозависимой, не оказаться в ситуации, когда последняя просто перестанет работать при отсутствии электричества в центральной сети, можно оснастить ее циркуляционным насосом 12 вольт для отопления. При использовании такой помпы, за электропитание которой отвечает аккумуляторная батарея, система отопления будет функционировать в штатном режиме при отсутствии центрального электроснабжения.
Низковольтный циркуляционный насос сочетает высокую скорость потока с низким потреблением электричества
В задачи циркуляционного насоса, работающего от напряжения 12 вольт, входит не только поддержание работоспособности отопительной системы при неработающем основном электронасосе, но и защита труб от замерзания в них воды в результате длительного простоя при минусовой температуре. Потребляя незначительное количество электроэнергии, циркуляционный насос 12 вольт обладает мощностью, достаточной для того, чтобы обеспечить отопление даже двухэтажного дома, общая площадь которого не превышает 100 м 2.
Конструктивные особенности и преимущества
12-вольтовый циркуляционный насос для отопления при сравнении с устройствами, работающими от сети электроснабжения с напряжением 220 вольт, отличается рядом конструктивных и технических особенностей.
- В такой гидромашине отсутствуют сальники и есть привод, оснащенный постоянными магнитами. За счет использования магнитного привода циркуляционный насос на 12 вольт обладает достаточно низким энергопотреблением.
- Все элементы внутренней конструкции такого оборудования помещаются в абсолютно герметичный корпус, изготавливаемый из полимерных материалов.
- Благодаря отсутствию в конструкции приводного электродвигателя 12-вольтового циркуляционного насоса щеток работает такое устройство совершенно бесшумно.
- Циркуляционные насосы для отопления 12 вольт способны без ущерба для своего технического состояния перекачивать воду, температура которой доходит до 120°.
- При условии соблюдения правил эксплуатации средний срок службы таких гидромашин составляет 100 000 часов в режиме непрерывного функционирования.
- Блок, который управляет работой такого насоса, встроен в его корпус, благодаря чему облегчается техобслуживание оборудования.
Бесщеточный циркуляционный насос постоянного тока для систем отопления или горячего водоснабжения
Наряду с вышеперечисленными достоинствами, насос циркуляционный 12 вольт отличается еще целым рядом положительных характеристик, на которых стоит остановиться подробнее.
Надежность
Крыльчатка большинства моделей циркуляционных насосов для отопления, работающих от напряжения двенадцать вольт, изготавливается по запатентованной технологии, предполагающей ее фиксацию на шаре из высокопрочной керамики. Благодаря этой уникальной конструкции движущиеся элементы насоса отличаются высокой устойчивостью к истиранию. Таким образом, в гидравлическую часть 12-вольтового насоса практически не попадают продукты износа элементов его внутренней конструкции, что способствует значительному повышению надежности оборудования и увеличению длительности срока его службы.
Циркуляционный насос на 12 Вольт с регулировкой скорости вращения
Безопасность эксплуатации
Для защиты циркуляционного электронасоса на 12 вольт от перегрева в нем предусмотрены элементы, которые автоматически отключают устройство при возникновении нештатной ситуации. Кроме того, такие насосы оснащаются автоматическими элементами, предотвращающими работу на холостом ходу (без воды).
Предусмотрены в конструкции циркуляционного насоса на 12 вольт для отопления и температурные датчики, автоматически прекращающие работу устройства в том случае, если температура нагрева теплоносителя повышается до критической отметки, и включающие электронасос при ее понижении до допустимого уровня.
Энергонезависимость
Электропитание циркуляционного насоса данного типа может осуществляться как от центральной электросети, так и от отдельного аккумулятора. Чтобы не оказаться в ситуации, когда при одновременном использовании обоих источников электропитания оборудование выйдет из строя, следует обеспечить своевременное отключение одного из таких источников.
Схема подключения низковольтного насоса через автомобильный аккумулятор
Удобство управления
За запуск 12-вольтового циркуляционного насоса в наиболее щадящем режиме отвечает специальный модуль, снижающий значение пускового тока. Мягкий старт насоса благодаря наличию такого модуля может осуществляться даже при минимальных значениях подаваемого на электродвигатель напряжения.
Что следует учитывать при выборе
Для того чтобы 12-вольтовый циркуляционный насос для отопления демонстрировал высокую эффективность в процессе эксплуатации, выбор такого устройства должен быть основан на параметрах отопительной системы. Следует также иметь в виду, что 12-вольтовая циркуляционная помпа может быть установлена не в любую систему отопления.
На выбор определенной модели циркуляционного насоса 12 вольт для отопления основное влияние оказывают следующие параметры отопительной системы:
- расход воды, по которому определяют производительность выбираемого электронасоса;
- значение напора воды, при котором теплоноситель сможет пройти по всему отопительному контуру;
- разница между температурами теплоносителя на выходе из котла и на его входе.
Вышеперечисленные параметры отопительной системы перед выбором циркуляционного насоса необходимо рассчитать, для чего используются несложные формулы.
Расчет расходы воды в системе отопления, который обозначается буквой Q, выполняется следующим образом: мощность используемого в системе котла или газовой колонки делится на разность температур на выходе из нагревательного оборудования и на его входе. В качестве примера можно рассмотреть вариант расчета расхода воды в отопительной системе дома площадью 100 м2, высота потолков в помещениях которого составляет 2,7 м. Отопление такого дома может обеспечить котел, мощность которого составляет 12 кВт. Разница температур воды на выходе и входе в котел, как правило, составляет порядка 150. Подставив все исходные значения в формулу (Q = 12:15), определяем, что расход воды будет составлять 0,8 м3 в час (или 13,5 литров в минуту). По данному параметру уже можно подбирать циркуляционный насос с соответствующими техническими характеристиками.
Напор воды, который зависит только от гидравлического сопротивления, создаваемого элементами системы отопления, а не от этажности строения, для частных домов можно принять равным 4 м вод. ст.
Причины высокой эффективности циркуляционных насосов на 12 вольт
При очень незначительном потреблении электроэнергии циркуляционные насосы на 12 вольт, используемые для оснащения систем отопления, отличаются высокой эффективностью. Это объясняется целым рядом факторов.
Если в конструкции стандартного циркуляционного насоса есть сальниковые элементы, подшипники и щетки, забирающие в процессе его работы значительное количество энергии, то в устройстве 12-вольтового насоса такие элементы отсутствуют. Вращение ротора электродвигателя циркуляционного насоса, работающего от напряжения двенадцать вольт, осуществляется за счет бесконтактного магнитного привода. Последний обеспечивает высокую энергоэффективность 12-вольтового циркуляционного насоса, а также его способность работать с разными источниками электропитания и запускаться в наиболее щадящем режиме.
Встроенный микропроцессор насоса обеспечивает плавный запуск с низким стартовым током
Применение бесконтактного магнитного привода в оснащении циркуляционных насосов для отопления, работающих от напряжения 12 вольт, наделяет такие устройства рядом других достоинств, таких как отсутствие вибрации и искрения при работе, практически полное отсутствие шума, высокая надежность, что объясняется отсутствием в конструкции устройства трущихся элементов. Еще одним немаловажным достоинством циркуляционных насосов на 12 вольт является то, что они защищают отопительный котел от взрыва при закипании теплоносителя.
Оценка статьи:
Загрузка…Поделиться с друзьями:
met-all.org
Водяной насос для отопления дома, как правильно выбрать?
Водяной насос для системы отопления дома продлевает срок службы самого котла.
Постоянное совершенствование строения отопительной системы и ее конструкционных элементов позволяет повысить ее производительность, снизить потребление энергоносителя и поднять на порядок уровень комфорта в доме. Так, повысить и эффективность, и функциональность системы отопления в помещении помогают водяные, циркуляционные насосы.
Их задача простая – насосы принудительно заставляют теплоноситель двигаться по трубам отопления. В результате подогретый теплоноситель от котла быстрее попадает в нагревательные элементы (радиаторы, батареи) по всему дому, поэтому и помещение быстрее прогревается.
Присутствие циркуляционного насоса продлевает срок службы самого котла, особенно если он в своем строении имеет чугунный теплообменник. Как известно чугун от перепада температур растрескивается. Перепад температур в системе отопления может возникнуть тогда, когда полностью остывший теплоноситель возвращается из контура системы отопления дома обратно в котел для последующего подогрева. Таким образом, температура внутренней поверхности чугунного теплообменника ниже, по сравнению с наружной его частью, которая контактирует с пламенем горелки. В этот момент и возникает перепад температур в теплообменнике, в результате чего последний растрескивается.
Важно! Циркуляционный насос не дает теплоносителю сильно остыть, то есть вода из труб системы отопления в котел возвращается слегка подогретой. И это не приводит к резким перепадам температур в самом теплообменнике, поэтому он не трескается.
Однако главным вопросом остается подбор циркуляционного насоса. В противном случае аппарат будет работать на износ и не обеспечивать нужный уровень циркуляции воды, или наоборот, чрезмерно «выполнять свою работу», в результате чего в трубах может скапливаться воздух и они будут плохо греть.
Что такое циркуляционные насосы для горячей воды в системе отопления дома?
Водяной насос не дает теплоносителю сильно остыть, поэтому теплообменник не трескается.
Данное оборудование является желаемым элементом автономной системы отопления с принудительной циркуляции. Специалисты советуют устанавливать его в домах малой площади и настаивают на его присутствия при обогреве больших зданий.
Насос представляет собой устройство компактного размера с металлическим корпусом. Конструкционным материалом в данном случае выступают алюминий, чугун, нержавеющая сталь, даже бронза. К корпусу установки, внутренней ее части прикрепляется ротор, а к нему – крыльчатка. Ротор вращается за счет системы подшипников. Вся комбинация приводится в движение посредством электродвигателя.
Горячая вода, попадая на лопасти крыльчатки, передается последними дальше по трубе, тем самым и повышается эффективность работы всей обогревательной конструкции.
Важно! Для эффективного перемещения горячей воды, насос должен устанавливаться вертикально, в противном случае он теряет до 30% своей производительности.
Классификация насосов для горячей воды в системе отопления дома
Согласно строению, циркуляционный насос может быть либо с мокрым, либо с сухим ротором:
- у водяных насосов для отопления с мокрым ротором подвижные детали механизма контактируют с теплоносителей в трубах системы отопления дома. Таким образом, смазываются все конструкционные элементы ротора и подшипники, они охлаждаются. Преимущества такой остановки очевидны: низкий уровень шума в ходе эксплуатации, длительный срок использования без сервисного обслуживания, простота строения и небольшая цена ремонта. Насосы с «мокрым» ротором мало потребляют электроэнергии. Но здесь присутствуют и недостатки: низкий уровень КПД (до 50%). Именно поэтому данную установку используют только для автономного отопления малогабаритного дома;
- водяные насосы с «сухим» ротором, наоборот, отличаются высоким КПД, потому они встречаются в трудах для обогрева зданий больших площадей. Здесь ротор не контактирует с водой, поэтому детали установки нуждаются в частом сервисном обслуживании и смазке. Данная установка издает много шума в ходе работы, поэтому монтируется в отдельном помещении с хорошим уровнем звукоизоляции.
Как правильно выбрать установку для перемещения горячей воды по трубам отопления?
В первую очередь нужно исходить из гидравлических параметров системы обогрева каждого конкретного дома. Покупая водные насосы, выбор оборудования осуществляют по следующему ряду характеристик, которые указываются в паспорте продукта:
Покупая водяной насос стоит обратить внимание на его паспорт.
- производительность – максимальное значение до 10 м. куб в час;
- напор – это способность устройства преодолеть гидравлическое сопротивление системы;
- максимальная температура, при которой водяные насосы могут функционировать. Предел – 110°C;
- максимальное давление, при которой нанос горячей воды еще будет работать – 10 бар.
Производительность насоса для дома определяется по следующей формуле:
G = Q/(1,16xDT), кг/ч
- G – искомая величина, кг/ч;
- Q – потребности в тепле каждого конкретного дома;
- 1,16 – удельная теплоемкость воды;
- DT – разница температур жидкости в подающем контуре и обратке.
Кроме производительности, аппарат должен создавать определенное давление в системе (напор). Давления должно быть достаточно для перемещения воды. Если обогревательная конструкция для дома проектируется с нуля, то требуемый напор можно рассчитать по формуле. Для уже использующихся систем данные расчеты не проводятся.
Напор циркуляционного насоса:
H = (RxL+Z)/pxg
- H – искомая величина, м;
- R – сопротивление ровной трубы, Па/м;
- L – длина трубы;
- Z – сопротивление конструкционных частей – арматуры и фитингов, Па;
- р – плотность теплоносителя, кг/м. куб;
- g – ускорение свободного падения.
Осуществив правильный и грамотный подбор циркуляционного насоса под параметры системы отопления, человек надолго обеспечивает себя приятным температурным режимом в доме. Кроме этого само оборудование не будет работать на износ, поэтому и прослужит не один десяток лет.
utepleniedoma.com
Насос для теплого пола: расчет, выбор, установка
Водяной подогрев пола — экономичная при эксплуатации система, но она сложна, трудоемка и дорога на процессе монтажа. Она состоит из большого количества компонентов, которые нужно связать и согласовать между собой. Одним из элементов является насос для теплого пола. Это далеко не самая габаритная и не самая дорогая составная часть, но от правильности его выбора и установки зависит эффективность и работоспособность системы в целом.
Функции
Водяной теплый пол отличается от традиционной системы отопления тем, что длина контуров значительная — до 120 метров в максимуме, а диметр труб обычно небольшой 16-20 мм. В каждом контуре имеется множество поворотов. Потому становится ясным, что для нормальной работы обогрева понадобится принудительная циркуляция. И именно насос для водяного пола обеспечивает достаточную для нормальной температуры скорость движения теплоносителя по трубам. Более того, для поддержания стабильной температуры будет лучше, если насос будет иметь несколько скоростей. Такие устройства называют регулируемыми и их работой можно управлять вручную или использовать для этого автоматику.
Выбор насоса для теплого пола — довольно сложная и ответственная задача
Расчет параметров насоса
В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы — трехскоростные.
Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают производительность насоса по следующей формуле:
Q = 0,86*Pн/(tпр.т — tобр.т)
- Pн — мощность отопительного контура, кВт;
- tобр.т — температура теплоносителя в обратке
- tпр.т — температура подачи.
Если контуров несколько, определяете расход по каждому из них и складываете. Сумма расходов всех контуров и будет требуемой производительностью агрегата.
Разница температур в системах водяного отопления составляет обычно 5оС, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.
Таблица определения производительности насоса в зависимости от отапливаемой площади
Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).
H= (П*L + ΣК) /(1000),
- H — напор насоса;
- П — гидравлическое сопротивление погонного метра трубы,
- Па/м; L — длина труб наиболее протяженного контура, м;
- К — коэффициент запаса мощности.
Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.
По графической характеристике выбираете модель
Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.
Какой насос для теплого пола выбрать
Правильно рассчитать параметры — это еще не все. Нужно выбрать тип насоса, материал, из которого он изготовлен и фирму-производителя. Это ничуть не менее важно, чем верные характеристики.
Для бытового использования подходят два типа оборудования:
- Насосы с мокрым ротором. Это устройства не самой большой мощности, но в большинстве случаев их производительности достаточно для обеспечения работоспособности теплого пола площадью до 400 м2. «Мокрым» ротор называется потому, что крыльчатка находится непосредственно в теплоносителе, соответственно, охлаждение и смазка происходят с его использованием. Это оборудование популярно потому, что тихо работает, потребляет мало электроэнергии и отличается высокой надежностью.
Строение насоса с мокрым ротором
- Агрегаты с сухим ротором отличаются повышенной мощностью. В этом случае ротор находится в отдельной герметичной емкости. Ему периодически требуется техническое обслуживание — чистка и смазка. Но такое оборудование в частных домовладениях может быть использовано, пожалуй, только для устройства фонтанов.
Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты
С выбором типа все просто: устанавливаем агрегат с мокрым ротором. Параметры рассчитали. Но есть еще и такие тонкости, как маркировка и размер (длина) насоса.

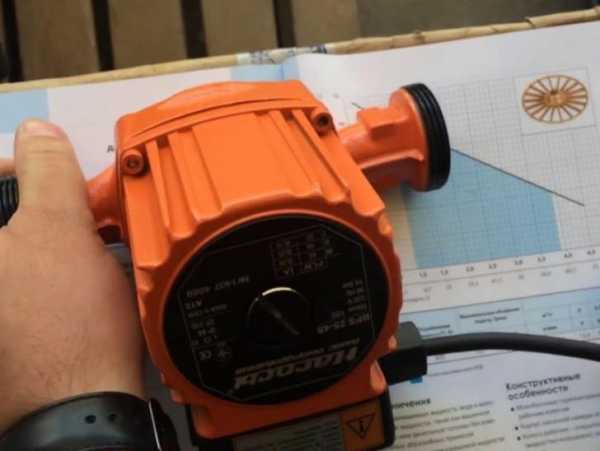

Как выглядит вживую насос с мокрым ротором, как «громко» он работает, посмотрите в видео.
Маркировка и материал корпуса
Это две или три цифры типа: 25/40, 25/60-130 или 32/80 и т.п. Первая цифра — диаметры входных/выходных отверстий в миллиметрах. То есть в приведенной маркировке присоединительные размеры 25 мм и 32 мм. Вторая цифра — это высота подъема, которую обеспечивает данная модель. В приведенном примере это 4 метра, 6 метров и 8 метров. Если перевести атмосферы, то это 0,4 атм, 0,6 атм, 0,8 атм. Третья цифра — монтажная длина, то есть размер всего устройства от одного конца, до другого. В нашем примере это 130 мм.
Расшифровка маркировки циркуляционных насосов
Теперь определимся с материалом корпуса. Если трубы выбраны правильно, то проблем быть не должно: система замкнутая и кислорода мало, так что ставить можно будет агрегат из любого материала. Но если вы не учли кислородопроницаемость и в системе этот активный окислитель присутствует, то чугунный корпус вашей системе противопоказан. Тогда ставьте с корпусом из нержавейки или из полимера.
Что касается фирм. Лучше всего брать оборудование европейских производителей. При выборе насоса для водяного теплого пола лучше не экономить: от того как стабильно работает этот элемент, зависит ваш комфорт и наличие тепла в доме. Выбирайте самые лучшие фирмы, с самой хорошей репутацией. Хорошо зарекомендовали себя немецкие кампании Grundfos и Wilo. Но в случае с Wilo нужно смотреть на страну, для которой изготовлена продукция: те, которые идут на рынок СНГ и Китая чаще выходят из строя. Так что будьте внимательными.
Особенности установки
Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.
При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной). Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.
Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса
При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух. Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.
Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.
Неисправности насосов и способы их исправления
Если в качестве теплоносителя используется обычная водопроводная вода, то на крыльчатке постепенно откладываются соли. Активизируется процесс, если температура воды превышает 55оС. Потому многие модели имеют встроенный терморегулятор и просто отключают устройство до тех пор, пока состояние воды не придет в норму.
Устанавливая насос для теплого пола помните, что его ротор должен быть направлен горизонтально
Но соли все равно понемногу скапливаются. Во время отопительного сезона, пока насос работает постоянно, особых проблем не возникает. Но вот при запуске системы после летнего перерыва часто насос «не качает». Он гудит, но никакого движения теплоносителя нет. Все потому, что соли закоксовали ротор, и он не может провернуться. Решить проблему можно, если вручную (отверткой или каким-то другим инструментом) провернуть крыльчатку несколько раз. Если вам удалось сдвинуть ротор, и крыльчатка сделала несколько оборотов, можно считать, что насос в рабочем состоянии. Устанавливаете его на место и включаете. Все должно работать.
Еще раз о том, почему нужно выбирать для отопления регулируемые насосы смотрите в этом видео.
Итоги
Насос для теплого водяного пола — важная составляющая, которая обеспечивает работоспособность всей системы. Потому так важно правильно рассчитать его производительность и напор. Если с расчетом возникли сложности, может есть смысл обратиться к профессионалам, так как покупка нового — недешевое удовольствие (вряд ли кто-то согласится поменять на другую модель потому что вы ошиблись в расчетах).
teplowood.ru
Водяной насос для отопления дома
У многих людей, подключающих автономное отопление, возникает вопрос о том, как сделать грамотный выбор водяного насоса. Оно и понятно, ведь водяной насос для отопления дома способен обеспечить правильную циркуляцию воды, а значит и максимальную результативность всего отопления.
Немаловажно и то, что правильно подобранный насос также экономит электроэнергию, а значит ваши финансы, снижает радиаторные и трубопроводные шумы, а также увеличивает отдачу тепла. Понятно, что насос должен выбирать специалист, однако обывателю минимальные знания не повредят.
Что важно знать?
Правильный выбор насоса для системы отопления должен заключаться в знании таких пунктов, как:
- количество тепла, необходимое для помещения;
- особенности отделки стен теплоизоляционными материалами;
- наличие окон;
- структура пола и потолка.
Чаще всего водяной насос для отопления дома выбирают по специальному каталогу, где можно сопоставить модели агрегатов, сравнить характеристики, роль которых невероятно важна при монтаже.
Внимание! Параметры насосов, которые указывают в каталоге, чаще всего рассчитаны при максимальном кратковременном режиме работы, потому характеристики стоит занижать, иначе устройство отработает на порядок меньше.
Эксплуатационные особенности
Устройство водяного насоса для отопления должно подбираться в соответствии с отопительной системой. Так, если купить насос большей мощности, то получится большее потребление электричества, что спровоцирует шумы в трубах. Хотя такой шум не всегда возникает из-за неправильной работы прибора, нередко их провоцируют пустоты в трубах и батареях, то есть воздушные подушки. Для удаления этих проблем есть специальные клапаны.
После того, как воздух выведется, а система будет запущена, ей придется поработать некоторое время, после чего вновь повторить процедуру по спуску воздуха. После того, как система будет очищена, а водяной насос для отопления дома отрегулирован, систему можно запускать на полную мощь.
Еще недавно было настоящей проблемой запустить отопительную систему после простоя в теплый период из-за скопившихся отложений. Об этом можно забыть.
Широкий ассортимент дает возможность выбрать водяной насос для отопления, цена которого зависит от его возможностей, который не знает таких проблем.
Это значит, что вам будет достаточно включить режим «деблокировка», и проблема решена.
Современный водяной насос для отопления дома чаще всего имеет стальной корпус и валы с подшипниками из керамики. Такой выбор материала позволяет агрегату работать практически бесшумно.
Некоторые необходимые расчеты
Для того чтобы купить «правильный» насос для отопления, нужно сделать некоторые расчеты. Сюда входит сумма сопротивления всех гидравлических узлов, влияющих на мощность агрегата. Важной особенностью является диаметр входного и выходного патрубков.
Функциональные особенности должны определяться, отталкиваясь от параметров, таких как напор, который равняется уровню сопротивления гидравлики. В том случае, когда система замкнутая, рассчитывать показатель на этажность не нужно. Таким образом, средний показатель – от двух до четырех метров водяного столба, что является идентичным для всех малоэтажек.
Другой критерий – потребность помещения в тепле, который рассчитывается еще на стадии проектирования строительства.
Только после подбора всех необходимых данных, можно приступить к выбору агрегата.
Важно! Выбирая водяной насос для отопления, цена которого при правильном выборе окупается в короткие сроки, нужно ориентироваться на максимальную работу системы.
Подводим итоги
Существует две основные точки зрения на отопительные системы. Так, люди старой закалки, в пользовании у которых находятся советские обогреватели АГВ против того, чтобы в системе были лишние элементы. Пользователи с современным видением не понимают, как отопительная система может работать без водяного насоса.
Что можно сказать по этому поводу? Правда есть на обеих сторонах! А дело все в том, что отопительные системы старого и нового образца работают по разному принципу. К примеру, современные агрегаты практически все рассчитаны на то, чтобы совместно работать с водяными насосами. Именно поэтому грамотный выбор насоса для системы отопления будет влиять на тепло и уют вашего дома, причем без разницы, в каком регионе нашей большой страны вы живете.
Так что, выбирать водяной насос для отопления нужно не только полагаясь на мнение специалистов, но и отталкиваясь пусть от небольших, но собственных знаний.
wikiteplo.ru
Для чего нужен циркуляционный насос в системе отопления и как он работает
Содержание статьи:
Циркуляция воды в системах отопления может быть естественной и принудительной. Для систем первого типа перекачивающее оборудование не нужно, оно применяется только во вторых. Насосы обеспечивают более быструю циркуляцию теплоносителя по трубам, что в результате дает экономию ресурсов. Владельцы домов с такими системами платят за отопление на 20-30% меньше. Это происходит потому, что температура теплоносителя, поступающего в отопительный котел, остается высокой. Его приходится меньше подогревать, благодаря чему снижается расход ресурсов и нагрузка на отопительное оборудование. Как работает и для чего нужен циркуляционный насос? Какую модель выбрать для системы отопления?
Схема системы отопления с принудительной циркуляцией
Зачем нужен циркуляционный насос для отопления
Это бытовой прибор для перекачивания жидкости, в корпусе которого установлены электродвигатель и рабочий вал. При включении ротор начинает вращать крыльчатку, что создает пониженное давление на входе и повышенное – на выходе. Устройство ускоряет движение горячей воды по трубам, а владелец получает выгоду – снижение стоимости обогрева дома.
Схема конструкции циркуляционного насоса с мокрым ротором
Основные технические параметры в маркировке
Различают конструкции с сухим и мокрым ротором. Несмотря на относительно низкий КПД (50-60%), чаще всего используют модели второго типа, т.к. они компактны и не шумят при работе. При монтаже такого прибора перед входным отверстием желательно установить грязевой фильтр, чтобы кусочки окалины из радиаторов не попали внутрь корпуса и не заклинили крыльчатку.
Работает прибор от обычной электросети с напряжением 220 Вт. Потребляемая мощность может различаться в зависимости от модели и режима работы. Обычно она составляет 25-100 Вт/ч. Во многих моделях предусмотрена возможность регулировки скоростей.
При выборе особое внимание следует обращать на производительность, напор, диаметр подключения к трубе. Данные указаны в технической документации и маркировке. Первая цифра маркировки определяет присоединительный размер, а вторая указывает мощность. Например, модель Grundfos UPS 25-40 подходит для подключения к дюймовой (25 мм) трубе, а высота подъема воды (мощность) составляет 40 дм, т.е. 0.4 атмосферы.
Grundfos UPS 25-40: на корпусе прибора указаны все важные технические характеристики
Каким производителям отдать предпочтение
Список самых надежных торговых марок возглавляют Grundfos (Германия), Wilo (Германия), Pedrollo (Италия), DAB (Италия). Оборудование немецкой компании Grundfos – это всегда высокое качество, функциональность, длительный срок эксплуатации. Продукция фирмы редко доставляет неудобства владельцам, процент брака минимален. Насосы Wilo незначительно уступают по качеству Grundfos, зато обходятся дешевле. «Итальянцы» Pedrollo, DAB тоже радуют высоким качеством, хорошими характеристиками, долговечностью. Приборы этих марок можно покупать без опасений.
Модель F80/250A итальянской марки Pedrollo
Где применяют сдвоенные модели
Обычно сдвоенные насосы устанавливают в промышленных отопительных системах, но иногда в них возникает потребность и для частных домов, административных зданий. Такие модели работают с большей производительностью, благодаря чему скорость циркуляции теплоносителя существенно увеличивается. В просторных помещениях это актуально при сильных морозах. Сдвоенные модели приобретают также на случай поломки одного из насосов. Система «два в одном» гарантирует, что дом не останется без обогрева ни при каких условиях.

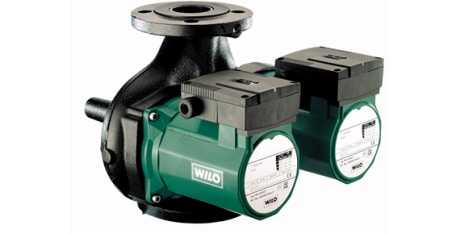

Сдвоенный насос
Дополнительное оборудование насосов для отопления и ГВС
В системах горячего водоснабжения часто применяют модели, оснащенные таймерами и терморегуляторами. Это необходимо для нормализации режима работы бойлеров косвенного нагрева. Термостат контролирует температуру воды. Если она ниже нормы, то прибор подает сигнал на снижение подачи воды, если выше – на увеличение.
С помощью таймера можно установить оптимальное время работы бойлера, что позволяет отключать насос и экономить ресурсы ночью, когда горячей водой не пользуются. Для регулировки расхода теплоносителя устанавливают частотные преобразователи, меняющие скорость вращения крыльчатки насоса.
Насос для отопления с терморегулятором
Что нужно учитывать при монтаже прибора
Идеальный вариант для автономной системы отопления – мокрый циркуляционный насос бездроссельного типа. Рабочая жидкость выполняет функции смазки и охладителя, поэтому прибор долго служит, редко ломается, не требует особого обслуживания. Если модель качественная, подобрана и установлена правильно, то замена понадобится только через 10-20 лет.
При покупке следует внимательно ознакомиться с технической документацией, рекомендациями производителя по монтажу и эксплуатации прибора. Каждая модель имеет свои особенности, но основные правила установки для всех циркуляционных насосов одинаковы:
- Расположение рабочего вала должно быть строго горизонтальным. Любые отклонения могут привести к образованию воздушных пробок, которые помешают теплоносителю нормально омывать подшипники.
- Монтировать насос нужно с учетом направления движения теплоносителя, которое указано стрелкой на корпусе прибора.
- Место для установки можно выбрать как перед котлом, так и на обратке. Второй вариант предпочтительнее, т.к. устройство работает в более комфортных температурных условиях, благодаря чему служит дольше.
- В коллекторных системах отопления нужно ставить отдельные насосы на каждый контур.
Циркуляционный насос в отопительной системе
Видео: для чего нужен и как работает циркуляционный насос
Циркуляционные насосы энергозависимы. Они перестают работать при отключении электроэнергии. Поэтому для стабильного обогрева дома прибор устанавливают на байпасе. При необходимости устройство можно легко отключить и обеспечить естественную циркуляцию теплоносителя. При поломке насоса здание будет обогреваться менее экономично, зато надежно.
Понравилась статья? Поделитесь с друзьями:
teploguru.ru
