Укладка плитки на теплый пол: подробная инструкция

Сегодня все больше людей отдают предпочтение по обустройству водяного теплого пола. Если среди этого числа и вы, то, скорее всего, в качестве облицовочного материала выбрана керамическая плитка.

Этот материал имеет прекрасные технические характеристики. Например, плитка обладает высоким уровнем теплопроводности. Благодаря этому тепло не задерживается, а быстро попадает в помещение.

Однако многих интересует вопрос, как осуществляется укладка плитки на теплый пол. Технология практически ничем не отличается от кладки на обычный пол. Более того, укладка плитки на теплый электрический пол похоже на то, как выполняется укладка плитки на водяной теплый пол.

Разница только в том, что водяной контур сразу скрывается пол стяжку, а электрический обогрев может быть открытым. Поэтому кафель кладется непосредственно на электрический обогрев. В этой статье мы расскажем вам о технологии этого процесса.

Особенности кладки плитки

Монтаж на теплый пол плитку требует знание некоторых моментов:

  • Высота финишного покрытия должна совпадать с уровнем пола остальных помещений. Подобные расчеты выполняются на стадии заливки стяжки на теплый пол.
  • Укладка плитки на электрический теплый пол или водяной требует соблюдения толщины плиточного клея. В идеале плиточный клей должен иметь толщину до 10 мм. При большем слое тепловая энергия не будет рассеиваться на всю площадь уложенного кафеля, а концентрироваться непосредственно около трубы или кабеля.
  • Необходим специальный клей для плитки на теплый пол. Он должен справляться с резкими перепадами температуры. На упаковке клея производитель должен указывать информацию о совместимости смеси с теплым полом.
  • Важно иметь проект или фотографию уложенного контура напольного обогрева.
    Если в будущем необходимо просверлить отверстие в поле, фотография поможет вам не допустить ошибки, пробив отопительный контур.
  • Включение обогрева при высыхании плиточного клея запрещено. Клей должен высыхать при естественной температуре. Кладка на водяной обогрев требует запуска и заполнения системы теплоносителем под давлением.

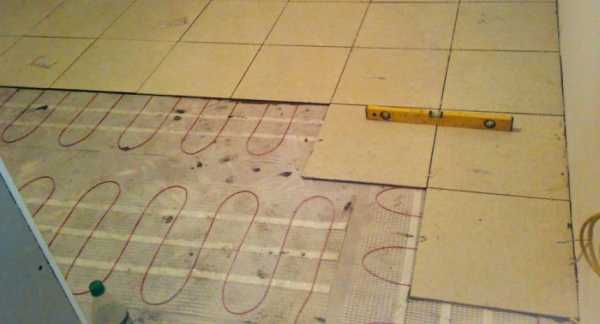

  • Греющий контур необходимо надежно зафиксировать к полу. Трубы или кабеля не должны отходить от основания. Трубы хорошо удерживает стяжка, а провода должны надежно фиксироваться.

Это основные нюансы, которые учитываются при кладке кафеля и изготовлении теплого пола своими руками.

Инструкция по укладке плитки

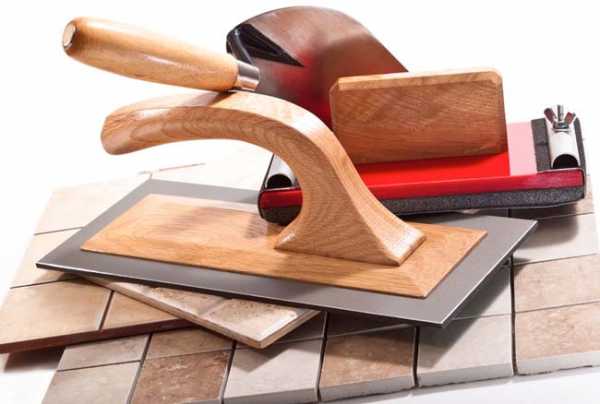

Для работы подготавливается набор такого инструмента:

  1. Уровень маленький и большой.
  2. Крестики для формирования одинакового шва.
  3. Правило.
  4. Три шпателя, зубчатый, обычный и резиновый.
  5. Измерительная рулетка.
  6. Прибор для резки кафеля.
  7. Отбивочный шнур.
  8. Дрель или перфоратор.
  9. Ведро для замешивания плиточного клея.
  10. Строительный миксер для перемешивания клея.
  11. Карандаш.
  12. Тряпка для удаления клея с плитки.
  13. Строительный уголок.
  14. Малярный скотч.
  15. Плиточный полоток.
  16. Кисточка для грунтования.

Для кладки кафеля на теплый водяной пол необходим следующий материал:

  1. Керамическая плитка.
  2. Специальный плиточный клей.
  3. Затирка.

Вся работа состоит из нескольких последовательных этапов:

  1. Подготовка поверхности.
  2. Разметка.
  3. Грунтовка.
  4. Приготовление клея.
  5. Кладка кафеля.
  6. Затирка швов.

Технология укладки плитки на теплый пол не отличается от укладки на обычный пол. Рассмотрим каждый из перечисленных этапов по отдельности.

Подготовка поверхности

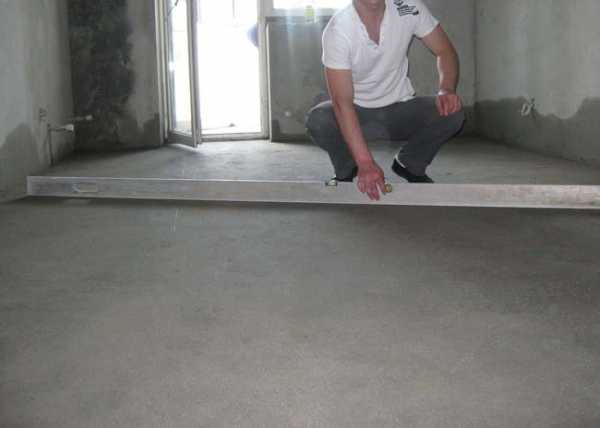

Убедитесь, что монтажные работы теплого пола подошли к концу. Система работает исправно и она прошла испытания/опрессовку. Основание под плитку должно быть сухим и ровным.

Класть кафель на стяжку намного проще. Для этого постарайтесь залить ее по уровню. В таком случае плиточный слой будет минимальным. Любые загрязнения и наплывы раствора удаляются.

Очищенная и подготовленная стяжка покрывается грунтовкой. Рекомендуется использование грунтовки глубокого проникновения. Спустя два часа, поверхность грунтуется повторно для лучшей адгезии плиточного клея.

Важно! Не забудьте отключить обогрев теплого пола. В противном случае клей резко высохнет и он не будет удерживать плитку.

Разметка

Перед тем как укладывать плитку на теплый пол выполняется разметка. Необходимо решить по какой схеме ее уложить. Например, по диагонали будет много обрезков. Можно укладывать вразбежку, чтобы вертикальные швы не совпадали. При обычной кладке все швы, вертикальные и горизонтальные будут совпадать.

Важно! Выбор схемы укладки не влияет на качество обогрева пола. Ориентироваться необходимо из личного предпочтения.

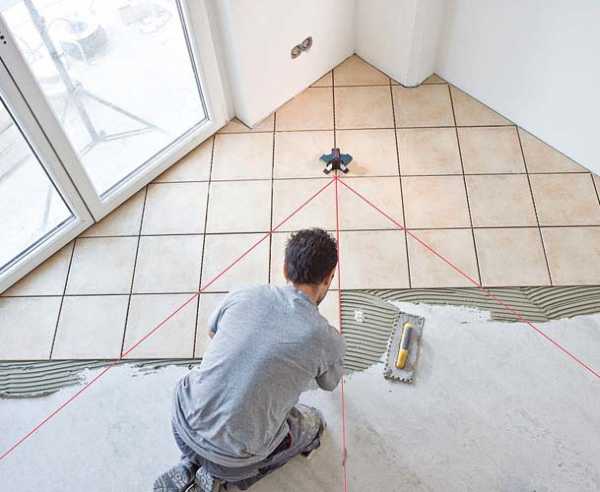

Определившись со схемой раскладки, на пол наносится разметка. Отбивочным шнуром с краской отбиваете линию первого ряда. Этот ориентир поможет выложить всю плитку ровно. При наличье рисунка покрытие раскладываете на пол по сухой. Это поможет правильно произвести разметку.

Приготовление клея

После разметки приготавливается плиточный клей. Замес делается исходя из рекомендаций производителя. В замешиваемую емкость наливаете воду. В нее добавляете смесь заданной пропорции.

Если сделать наоборот, то клей возьмется комком, который сложно разбить. Перемешивается плиточный клей строительным миксером. Готовая консистенция должна напоминать сметанообразную массу.

Проверьте качество клея: наберите смесь на шпатель, он не должен стекать или падать при наклоне шпателя. Смесь должна удерживаться на шпателе.

Обратите внимание

После приготовления плиточного клея дайте ему время для отдыха на протяжении 15 минут. После этого времени повторно перемешайте клей.

При отсутствии практики скорость кладки плитки будет маленькой. Поэтому клей не замешивайте в большом объеме. Рассчитайте замес на 30 минут работы. За это время клей не засохнет и на нем не образуется корочка.

Кладка плитки

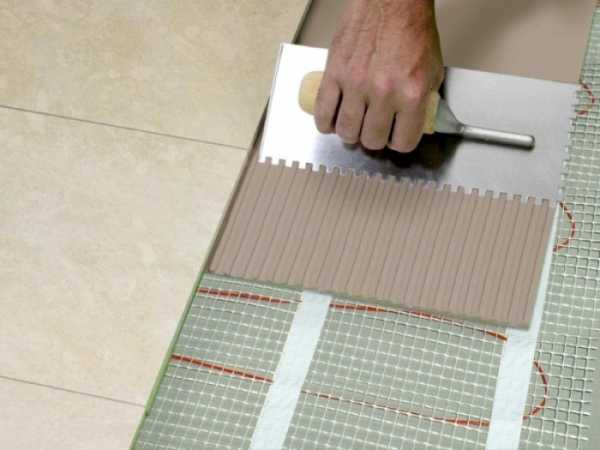

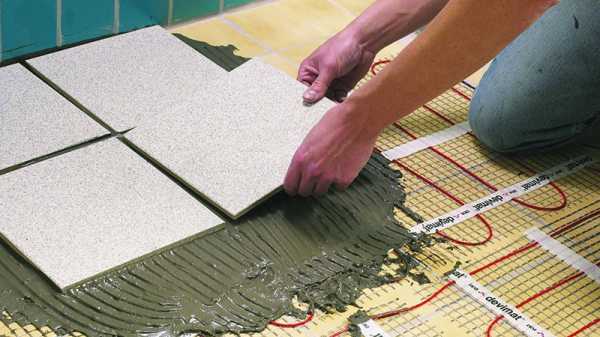

  • Приготовленный клей наносится зубчатым шпателем на плитку и основание.
  • Образующиеся борозды придадут лучшей адгезии.
  • Клей на пол нанесите сразу на 1 м2 ровным шпателем тонким слоем.
  • На кафель клеящая масса наносится зубчатым шпателем.
  • Хорошо промазываются края и середина.

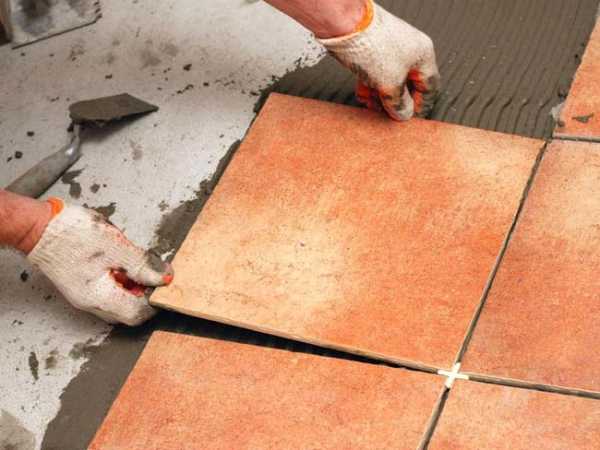

  • Плитку прикладываете к полу по разметке.
  • С небольшими усилиями прижимаете кафель к полу.
  • Обязательно прикладывается уровень. Уровнем измеряется кафель во всех положениях: по горизонтали, вертикали и диагонали.
  • Рядом укладываете еще несколько плиток. Выставляете их строго по уровню по горизонтали.
  • Между плитками помещаете крестики, формирующие равномерный и одинаковый шов.
  • При нажатии на кафель часть клея будет выходить в шов. Его необходимо сразу удалять.
  • Если клеящий состав попал на лицевую сторону плитки удалите его влажной тряпкой.

Обратите внимание

Между стеной и облицовкой оставляется зазор до 20 мм. Он необходим в качестве деформационного шва.

После укладки плитки и застывания клея все крестики аккуратно удаляются. Пока клей полностью не схватился, убедитесь, что в швах отсутствуют остатки смеси. В противном случае затирка будет плохо удерживаться.

При кладке возле стен, труб и других элементов необходима подрезка. Для резки используется плиткорез ручной или автоматический. Все срезы должны быть ровными и без зазубрин.

Затирка швов

Для затирки используется специальная смесь. Для пола рекомендуется приобретать влагостойкую затирку. Приготовленной смесью равномерно заполняете все швы. Не оставляйте наплывов на лицевой стороне облицовки.

После высыхания ее будет сложно отмыть. По прошествии 30 минут поверхность моется влажной тряпкой и холодной водой. На полу не должно быть разводов и других загрязнений.

На этом кладку плитки на теплый пол можно считать завершенным. Такое покрытие:

  1. отлично переносит многочисленные циклы уборки;
  2. при контакте с химическими средствами не изменяет цвет;
  3. соответствует установленным нормами правилам гигиены;
  4. равномерно распределяет тепловую энергию теплого пола по всей площади.

Когда облицовка высохла можно включать теплый пол. Период высыхания клеящей смеси можно определить по инструкции на мешке от производителя.

Заключение

Итак, из этой статьи можно было узнать, как осуществляется монтаж кафеля на греющую поверхность. Учитывая все советы из этой статьи, вы сможете справиться с работой на отлично.

Мы надеемся, что вы получили полезную пищу для размышления. Делитесь своим опытом в комментариях в конце статьи. Ваш опыт будет полезным для начинающих мастеров.

Рекомендуем к просмотру подготовленное видео.

Укладка плитки на теплый пол — видео

Рекомендации по укладке плитки на теплый пол

obplitke.ru

Как правильно сделать укладку керамической плитки на теплый пол?



Все большую популярность набирает теплый пол. Для его финишного покрытия используют ламинат, паркетную доску или керамическую плитку. Каждый материал обладает своими достоинствами и недостатками. Для устройства пола в ванной, туалете, кухне, прихожей часто используют керамическую плитку. Правильная укладка плитки на теплый пол – залог его надежности и долговечности.

Общий вид теплого пола, облицованного керамической плиткой

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

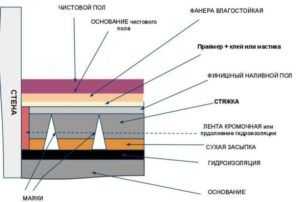

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

  • электрический;
  • водяной.

Электрический

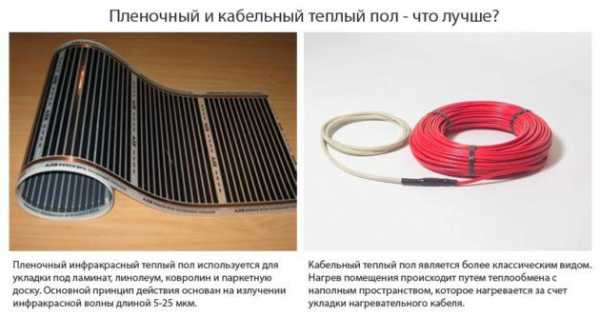

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

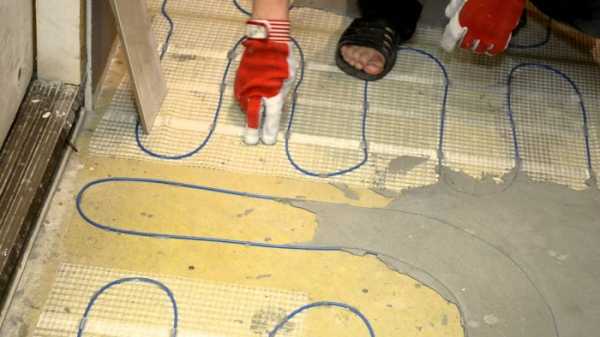

  • Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

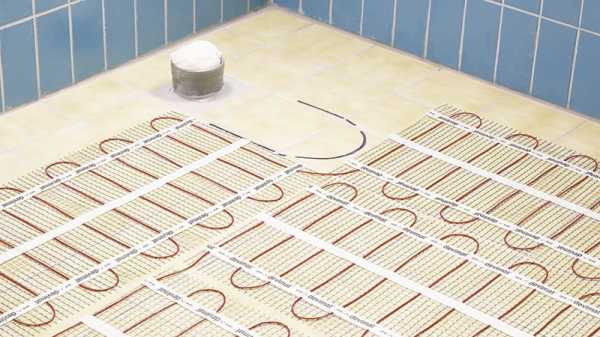

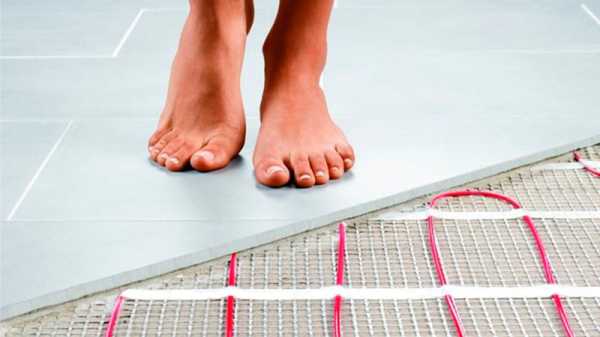

Электрический кабель теплого пола, уложенный на металлическую сетку

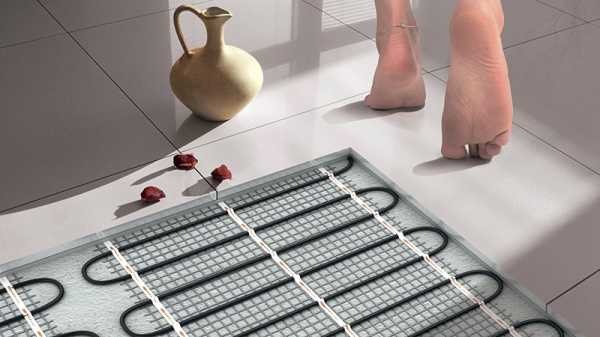

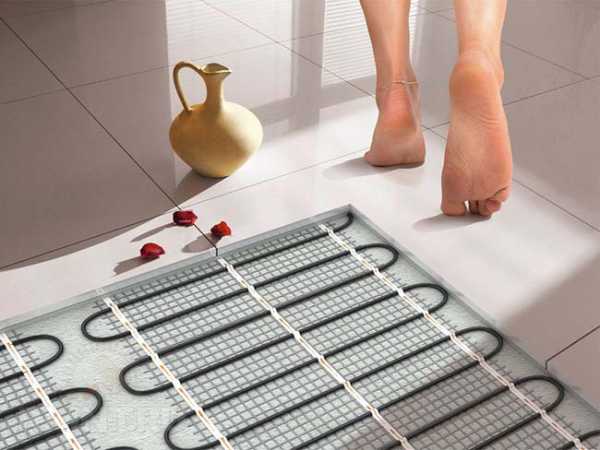

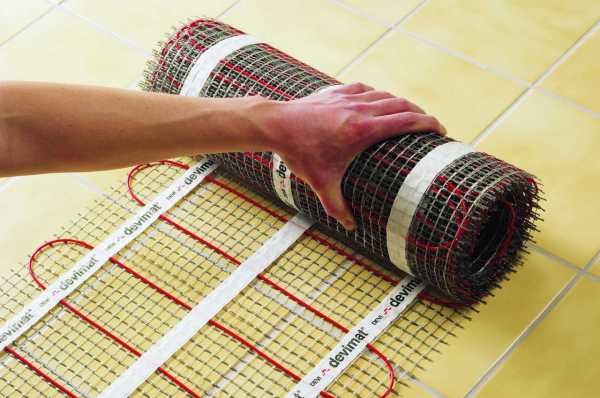

  • Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.
Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

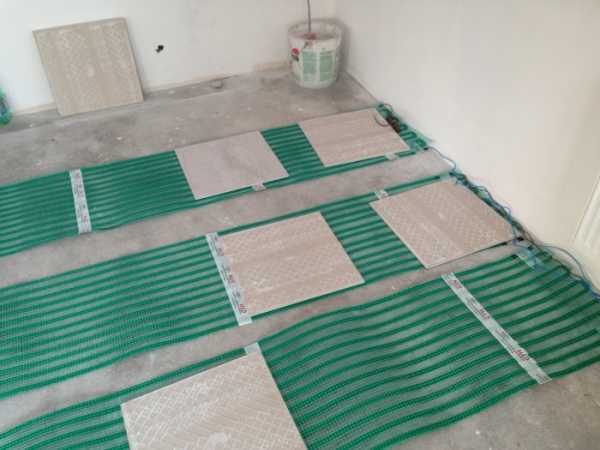

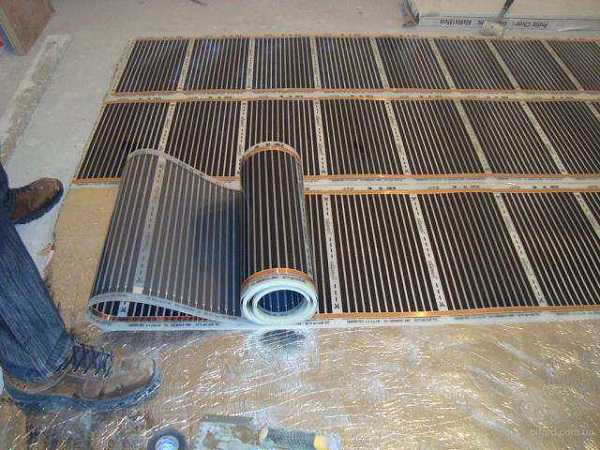

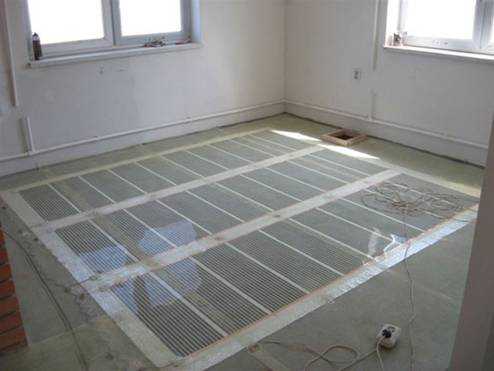

Установка инфракрасных матов на теплый пол

Для основания из керамического гранита лучше использовать маты из углеродных пластин. Биметаллические – подвержены коррозии.

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Питающий кабель должен находиться непосредственно под плиткой.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

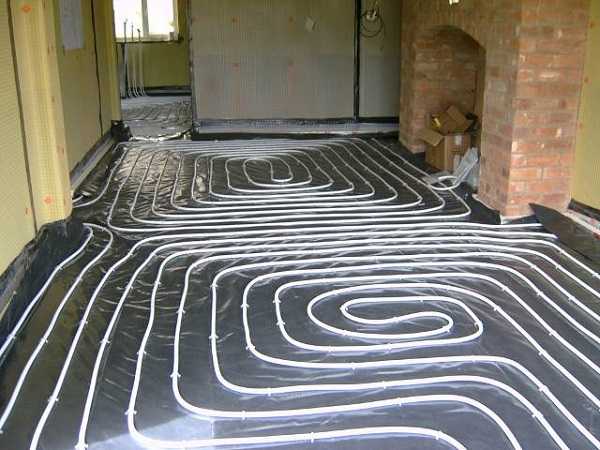

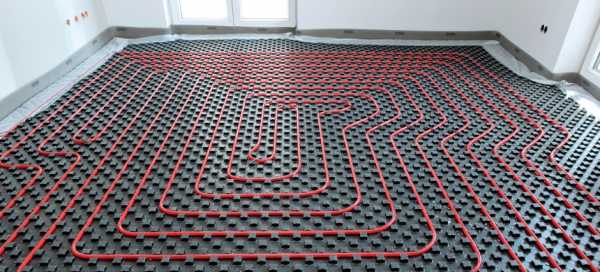

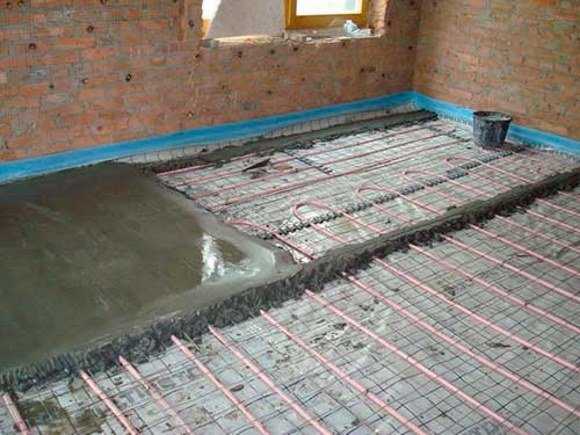

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Отделка теплого пола плиткой

Правила ее укладки на теплый пол не отличаются от правил облицовки обычной поверхности. Исключение составляет выбор плиточного клея. Для теплого пола существует специальный клей, обладающий повышенной пластичностью. В его составе есть терморегулирующие добавки.

Материалы и инструменты

  • Плиточный клей для теплого пола;
  • Затирка для швов;
  • Грунт глубокого проникновения или бетоноконтакт;
  • Гребенчатый шпатель, 100-150 мм;
  • Резиновый шпатель, 50-70 мм;
  • Крестики для швов;
  • Электрическая дрель:
  • Резиновый молоток;
  • Насадка на миксер;
  • Строительный уровень, 700-1000 мм;
  • Плиткорез или стеклорез;
  • Мастика;
  • Малярный валик, 250 мм;
  • Защитные резиновые перчатки и очки;
  • Тонкий шнур и мел.

Расчет количества материала

В первую очередь вычисляется площадь комнаты. Затем определяется количество коробок с плиткой. На каждой из них указана площадь. К полученному результату прибавляется запас в 10% на обрезку и подгонку.

Объем клея зависит от неровности основания и толщины слоя. Средние значения по расходу на один квадратный метр приводятся на упаковке. Норма грунта 200-300 гр./м2.

Подготовка

Перед тем, как класть кафель, проводят подготовительные работы. Чаще всего основание теплого пола под плитку – это цементно-песчаная стяжка. Она пропитывается грунтом глубокого проникновения или бетоноконтактом. Бетонные теплые полы покрываются полиэтиленовой пленкой или пропитываются битумной мастикой.

Нанесение грунта глубокого проникновения на цементно-песчаную стяжку

Срок высыхания грунта – 2-3 часа. Для улучшения сцепления пол можно обработать 2 раза.

Разметка комнаты

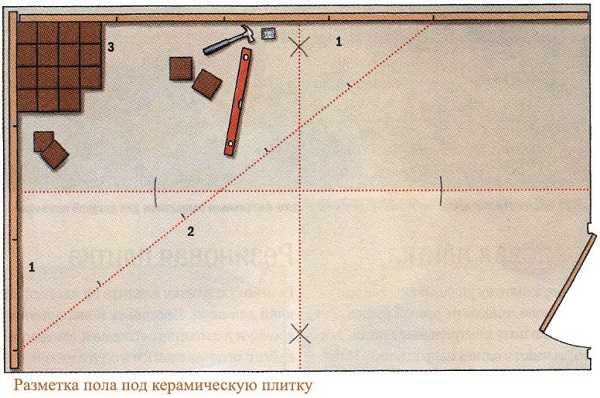

Нанесение направляющих линий для укладки кафельной плитки

Класть плитку на теплый пол можно двумя основными способами: по рядам или в разбежку. В первом случае все горизонтальные и вертикальные швы у рядов совпадают. Во втором – теплый пол укладывается в шахматном порядке. Способ укладки не влияет на эксплуатационные характеристики.

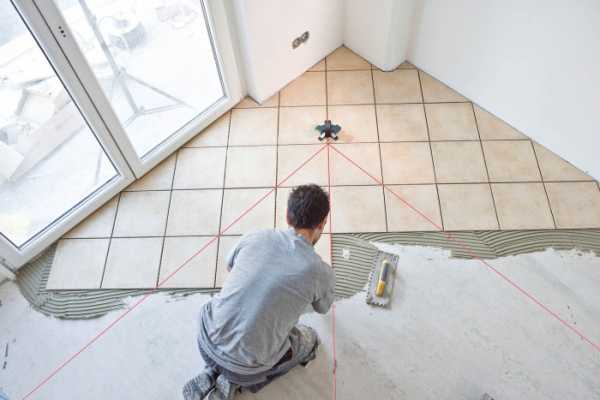

Разметка помещения начинается от самой длинной стены. С помощью мела и тонкого шнурка отбивается первый ряд. От него размечается остальная часть комнаты. Этот способ подходит для классической укладки без дополнительных рисунков.

Когда надо положить керамический гранит с узором, то отбивают диагонали. Это делается с помощью веревки и мела. Точка пересечения – это центр комнаты. От него выкладывается весь рисунок.

Если планируется выложить рисунок или диагональ, то предварительно вся плитка раскладывается «на сухую». Это делается для проверки расчетов и реальной раскладки.

Технология укладки

  • Приготовление плиточного клея для теплого пола. Для его замеса используют пластиковое или металлическое ведро. Клей готовится в два этапа. На первом заливается часть воды, и засыпается сухая смесь. Компоненты смешиваются с помощью электрической дрели с насадкой для раствора. На втором – в ведро добавляются остатки воды и сухой смеси. Все тщательно перемешивается. Готовая консистенция должна быть чуть гуще, чем сметана.

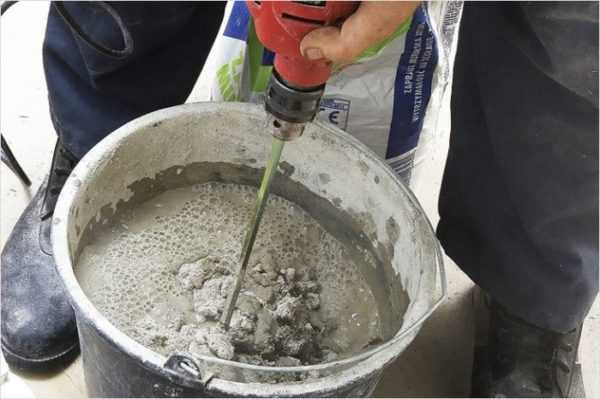

Замешивание плиточного клея в пластиковом ведре при помощи дрели

Пилоточный клей быстро схватывается. Поэтому за один раз замешивается небольшой объем – на 30-40 минут работы.

  • Клей наносится либо на основание, либо на плитку. При нанесении на основание используется обычный и гребенчатый шпателя. Обычным –смесь разравнивается, гребенчатым – делаются борозды для лучшего сцепления с керамической плиткой. Размер поверхности, намазываемой клеем за один раз, не должна превышать 1 м2. При нанесении на плитку используется мастерок и гребенчатый шпатель. Мастером клей набрасывается на тыльную сторону керамической плитки. Гребенчатым шпателем он растягивается по всей поверхности.

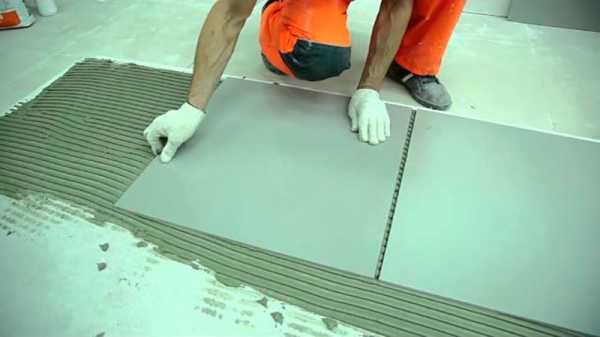

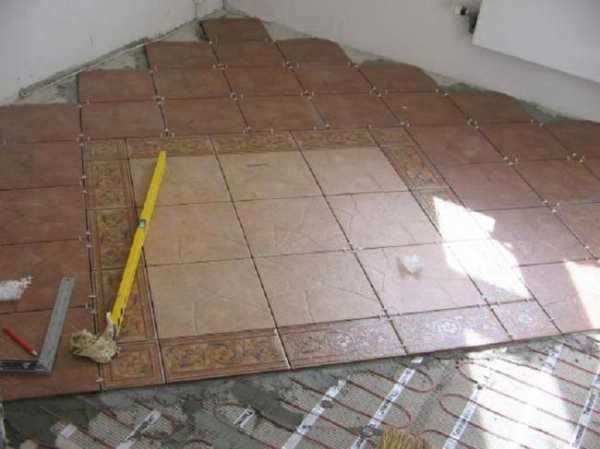

  • Укладка. В обоих случаях каждый элемент прикладывается к основанию и плавными волнообразными движениями немного вдавливается. Затем пристукивается резиновым молотком. Действие повторяется со следующим элементом. С помощью строительного уровня проверяется горизонтальность поверхности. Если плитка просела или вздыбилась, то она снимается, недостаток исправляется. Затем она возвращается на свое место. Чтобы выдержать равное расстояние между плитками, в них вставляются крестики: по два на каждую сторону плитки. Между стеной и кафелем оставляется зазор 10-20 мм. Он играет роль деформационного шва. После застывания клея все крестики удаляются.

Срок схватывания плиточного клея для теплого пола – 24 часа. Через 72 часа пол можно нагружать мебелью.

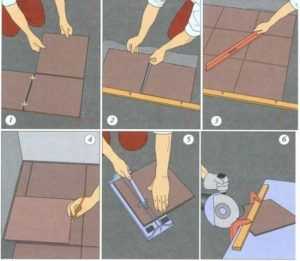

  • Подрезка и укладка плитки. По возможности неровные и резаные куски укладываются в углы или под мебель. Для обрамления участков вокруг труб используют шаблон из картона или бумаги. Он изготавливается для каждого элемента. Затем форма переносится на плитку и вырезается. Готовые кусочки укладываются на свое место. В зависимости от прочности, керамический гранит режется стеклорезом, плиткорезом или болгаркой с кругом для пилки керамики. Болгарку используют для раскройки прочных сортов напольного покрытия, которые редко укладывают в домашних условиях. Плиткорез используется для резки большого количества керамической плитки. Стеклорез необходим для фигурной подрезки небольших участков. Однако многие профессиональные укладчики напольной плитки используют стеклорез в качестве основного инструмента.
Использование стеклореза для разрезки керамического гранита

Керамический гранит режется только с гладкой лицевой стороны.

Обработка швов

Они бывают двух видов:

  • Установочные – между плитками. Их ширина варьируется от 1,5 до 3 мм. Менее 1,5 мм считается бесшовной укладкой. Швы замазываются через 24 часа после завершения монтажа полового покрытия. В первую очередь вынимаются все крестики. Затем все швы с помощью резинового шпателя заделывают затиркой. Движение шпателя строго вдоль шва.

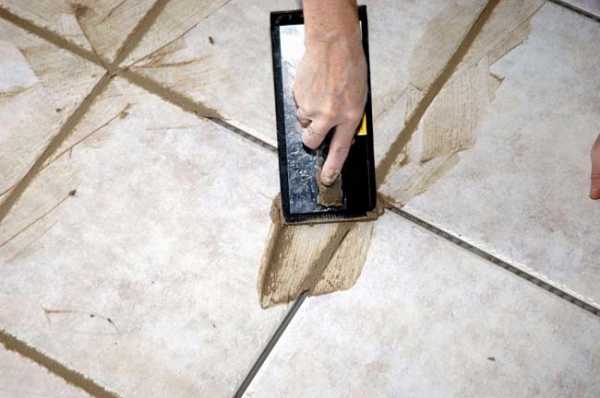

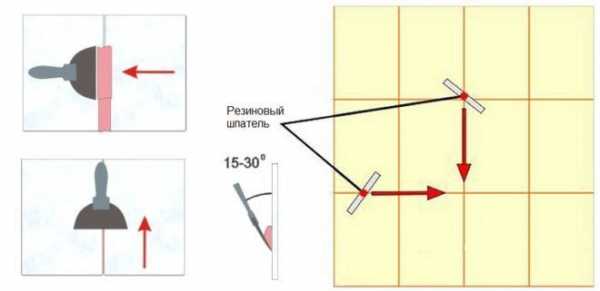

Заделка швов между плитками с помощью резинового шпателя

Через 30-40 минут после затирки швы промывают холодной водой.

  • Периметральные – между плиткой и стеной. Это деформационные швы. Они заделываются силиконовым герметиком или резиновой прокладкой. Затем закрываются пластиковым плинтусом.

На этом работы по укладке керамической плитки завершаются.Это прочное и надежное покрытие, которое:

  • прекрасно выдерживает сотни циклов уборки;
  • не меняет цвета при попадании на него химических реагентов;
  • соответствует всем гигиеническим нормам и правилам;
  • равномерно распределяет тепло по всей комнате;
  • радует глаз.

Видео

Полезные факты

  • В советское время перед укладкой плитку замачивали в воде. В наше время многие отделочники «старой школы» продолжают выполнять это действие, хотя необходимости в этом уже нет.
  • Проблема со скользкой плиткой решается покупкой специального состава. Он наносится на поверхность и надолго ее защищает. Бюджетный вариант для ванной комнаты – это обычный резиновый коврик.
  • Вся современная напольная плитка изготавливается промышленным способом. В мире существует одна компания, которая производит и расписывает керамический гранит вручную. Стоимость квадратного метра такого покрытия недоступна обычному человеку. Поэтому надо помнить, что все заверения продавцов в строительном магазине в эксклюзивности коллекции, скорее всего, – пиар-ход.



teplota.guru

Укладка плитки на теплый пол

Для отделки пола, в котором забетонированы теплые полы чаще всего используется керамическая плитка. Этот материал является отличным решением, так как он имеет высокий уровень теплопроводности. Так, проходящее через него тепло практически не будет задерживаться и теряться. Однако прежде чем приступить к облицовке пола плиткой, необходимо усвоить некоторые детали. В этой статье, мы расскажем вам о том, как выполняется укладка плитки на теплый пол.

Что необходимо знать

При укладке плитки на пол важно понимать, что в случае с теплыми полами необходим особый подход. Более того, технология напрямую зависит от способа монтажа. Например, при монтаже водяного теплого пола осуществляется бетонирование. На ровную стяжку класть плитку очень просто. Совсем другое дело, когда речь заходит за электрический обогрев. Не всегда заливается стяжка. Так, на уложенные нагревательные маты сразу можно класть кафель. Получается так, что нагревательный элемент будет находиться непосредственно в плиточном клее. В первом и во втором случае, работы вполне реально сделать все работы своими руками.

Особенности устройства пола

Итак, если вы решили проводить работы самостоятельно, то вам необходимо учитывать несколько важных нюансов, о которых будет описываться в этой статье. В первую очередь вам необходимо помнить о том, что высота финишного покрытия плитки должна быть на одном уровне со всеми другими комнатами. Поэтому еще на стадии изготовления теплого пола, вам следует сделать соответствующие измерения.

Совет! Если высота пола других комнат изначально сильно выше, то отопительный пирог может быть толще. Например, увеличить слой можно на теплоизоляции, но не только за счет стяжки. В таком случае эффективность обогрева будет сведена на ноль.

Если стяжка уже готова, то при кладке кафеля минимальный слой плиточного клея должен составлять не меньше 10 мм. В противном случае вырабатываемое тепло не будет рассеиваться по всей поверхности пола, а обогрев пола будет полосами, только в тех местах, где проложен нагревательный кабель или труба. Поэтому не следует стремиться сделать как можно меньший слой плиточного клея или стяжки пола. Итак, если все эти детали вы уже учли, можно приступать непосредственно к работе. Далее предоставляем вам пошаговую инструкцию всей работы.

Инструкция по кладке плитки

Прежде всего вам необходимо выбрать специальный клей для комбинации с теплым полом. На упаковке клея должен быть соответствующий знак, указывающий на возможность использования смеси с напольным обогревом.

Итак, для работы вам потребуется следующий набор инструмента и материала:

  • Дрель.
  • Строительный миксер.
  • Резиновый шпатель.
  • Затирка для швов.
  • Шпатель с зубьями.
  • Грунтовка для пола.
  • Специальный плиточный клей.
  • Крестики для формирования равномерного шва.
  • Резиновый молоток.
  • Плиткорез для резки кафеля.
  • Рулетка.
  • Карандаш и маркер.
  • Строительный уровень.
  • Емкость для замешивания плиточного клея.

Прежде всего необходимо правильно сделать расчет необходимого материала. Для этого вам следует знать площадь пола. Помните, что не следует покупать плитку и плиточный клей впритык. Обязательно сделайте небольшой запас до 10% от полученной суммы.

После этого выполняется подготовка основания. Мы рассмотрим вариант, когда теплый пол залит уже стяжкой. Учитывая, что в большинстве случаев стяжка изготавливается на основе цементно-песчаного состава, ее поверхность обязательно необходимо пропитать грунтовкой. Можно использовать грунтовку глубокого проникновения, например, бетонконтакт. Также нелишним будет сделать гидроизоляцию. Чтобы не создавать дополнительной преграды для преодоления тепловой энергии, лучше использовать обмазочную гидроизоляцию.

После нанесения грунтовки полы должны высохнуть, около трех часов. После этого нанесите слой грунтовки повторно. Это позволит увеличить качество адгезии плиточного клея с полом. На следующем этапе осуществляется разметка пола. Здесь следует сразу решить, по какой схеме будет укладываться плитка. Например, по диагонали, вразбежку или просто по прямой линии шов в шов. Определившись со схемой, можно нанести разметку на пол, чтобы класть плитку на теплый пол было легче. Помните, что от выбранного вами способа кладки кафеля, качество обогрева теплого пола не зависит. Теперь рассмотрим технологию кладки плитки на теплый пол.

Этапы монтажа плитки

Итак, в первую очередь приготавливаете плиточный клей. Замес производите согласно указанию производителя. На упаковке клея находится рецепт приготовления. Придерживаясь его, вы сможете приготовить клей идеальной консистенции. Замес осуществляется при помощи дрели и строительного миксера.

Совет! Когда клеящий состав тщательно перемешали, оставьте его на 15 минут. После этого еще раз перемешайте и он готов к использованию.

Если у вас нет опыта в кладке плитки, то не делайте большой замес. Так, клей необходимо нанести на саму плитку. Он разравнивается шпателем с зубьями. Также клей следует нанести и на пол. За один раз намажьте клей на один метр квадратный. Дополнительно положите клей на края и углы плитки.

Одна из основных особенностей кладки плитки в том, что пространство между плиткой и полом должно быть полностью заполнено клеем. Никаких пустот не должно быть. Поэтому этот момент вам следует строго контролировать. Некоторые специалисты намерено кладут на несколько миллиметров клея больше на плитку, а потом вдавливают ее. За счет этих действий лишний клей выходит через шов, что и будет является показателем того, что клей полностью заполнил все пространство.

Так, согласно разметке, прикладываете плитку на пол. Умеренно вдавливаете ее. Сразу кладете еще несколько плиток. Это позволит вам приложить уровень и выровнять их по всем сторонам плоскости. Слегка придавливая плитку, из швов будет выходить клей. Его следует сразу удалять, так как в швы будет помещаться специальная затирка. Для формирования одинакового шва, обязательно используйте крестики. При кладке клей может попадать на лицевую сторону плитки. Его необходимо сразу устранять влажной губкой или мягкой тканью. Если клей оставлять, он засохнет, а потом есть риск повредить напольное покрытие.

Важно! Между плиткой и стеной необходимо оставить небольшой зазор до 20 мм. Этот зазор будет служить в качестве деформационного шва. При воздействии тепловой энергии поверхность может расширяться. По этой причине следует четко контролировать этот зазор.

Когда поверхность пола полностью выложена плиткой, недопустимо включать теплые полы. Плиточный клей должен приобретать необходимую твердость в естественных условиях. Только так можно достичь идеального качества. В процессе кладки вам также необходимо будет осуществлять подрезку плитки для этого используется специальный плиткорез, он может быть механическим или автоматическим.

После завершения кладки, когда плиточный клей высох, вам остается произвести затирку швов. Для теплого пола необходимо использовать специальную затирку, которая не пропускает влагу. Это будет дополнительным барьером для проникновения влаги. При затирке швов не следует спешить. Крайне важно тщательно заполнять все швы, чтобы не было никаких пустот. Когда затирка осуществлена, необходимо тщательно вымыть плитку. Но делать это необходимо не сразу после затирки, ведь ее можно всю вымыть. Подождите небольшое время, чтобы затирка схватилась.

Совет! Образовавшийся зазор между плиткой и стеной не следует заполнять затиркой для швов. Этот деформационный шов следует заполнить силиконовым герметиком.

Заключение

Итак, вот мы и рассмотрели все особенности того, как выполняется монтаж плитки на теплые полы. Особых отличий от обычной кладки нет, однако, есть и небольшие нюансы. Если вы будете прислушиваться к советам из статьи, то вам получится сделать качественное покрытие сверху теплого пола. Как следствие, в отопительный сезон будете наслаждаться теплом и комфортом внутри помещения. Мы надеемся на то, что эта статья помогла вам разобраться в том, как справиться со всеми работами своими руками. В дополнении предлагаем вам посмотреть подготовленный видеоматериал. Он поможет вам закрепить всю предоставленную теорию из этой статьи. А если у вас уже был опыт подобных работ, то делитесь им, оставляя комментарии в конце статьи.

bouw.ru

Укладка плитки на теплый пол своими руками (фото, видео)

В современном жилище теплый пол — не роскошь, а объективная необходимость. Особенно, если в семье есть маленькие дети. Он создает в доме уют и может помочь сократить расходы на отопление.

Системы «Теплый пол» по типу греющего элемента делятся на водяные и электрические. Каждая из них имеет как плюсы, так и слабые стороны, анализируя которые каждый человек делает свой выбор.

Определившись с типом подогрева, хозяин дома опять оказывается перед дилеммой — какой тип напольного покрытия больше подойдет к его новому полу.

О чем эта статья

Какое половое покрытие лучше для теплого пола?

Из всех известных вариантов покрытия для теплого пола меньше всего подойдет линолеум. Ведь он при нагревании становится мягким и может легко деформироваться при наименьшем механическом воздействии. Кроме того, недорогие виды линолеума имеют большую долю синтетической составляющей и от нагрева могут выделять токсичные вещества.

Допустимо покрытие ТП ковролином. Хорошо использовать для этих целей и ламинат, но при его выборе надо обращать внимание на маркировку. На многих марках материала в последнее время стали указывать допустимую температуру нагрева.

Наиболее подходящим половым покрытием в данном случае является керамическая плитка, керамогранит и камень. Это обусловлено тем, что указанные виды материала имеют высокую степень теплопроводности и тепловой инерции, по этим показателям они многократно превосходят все остальные виды напольного покрытия.

Прежде, чем разбираться, как укладывать плитку на теплый пол, следует выяснить, какой ее вид из выше перечисленных предпочтительнее для жилища.

Выбор плитки для теплого пола

Если выбирать покрытие для жилого помещения между керамической плиткой, керамогранитом и камнем, стоит проанализировать их в разных аспектах. С точки зрения теплопроводности незначительно выигрывает камень, на втором месте керамогранит и несколько отстает плитка, так как эта характеристика зависит от пористости материала — чем выше пористость, тем ниже теплопроводность. Но разница в показателях невелика.

Износостойкость в нашем случае не имеет существенного значения, ведь даже наименьший показатель, коим обладает керамика, достаточен для помещения некоммерческой направленности. А если сравнивать цену, то керамическая плитка однозначно выигрывает.

В любом случае решать заказчику из расчета финансовых возможностей.

Укладка плитки на разные виды электрического теплого пола

В зависимости от вида полов, есть некоторые отличия в технологии укладки плиточного покрытия. Если учесть все возможные нюансы, то укладка плитки на теплый пол своими руками окажется под силу каждому человеку, а не только мастеру-плиточнику.

Плитка на инфракрасный пол

На теплый электрический пол, смонтированный с использованием инфракрасной пленки, плитку можно уложить двумя способами:

  • с применением гипсоволоконного(ГВЛ) или стекломагнезиевого(СМЛ) листа;
  • с устройством бетонной стяжки.

В первом варианте на нагревательную пленку следует положить гидробарьер, затем лист ГВЛ или СМЛ. А поверх листов уже производится укладка плитки. Данные материалы хороши тем, что имеют идеально ровную поверхность, поэтому кафель ложится без изъянов.

Стоит отметить, что этот способ более быстрый, ведь перед тем как класть плитку, не приходится ждать высыхания стяжки. Но есть и минусы – прослойка из листов будет мешать полам прогреваться, процесс нагревания кафеля будет более длительным.

В случае с заливкой мокрой стяжки технологический процесс более продолжителен, но такой монтаж обойдется несколько дешевле. Для большей прочности стяжку следует армировать. Важно использовать для этого не металлическую, а пластиковую сетку. Слой бетона в данном случае может быть небольшой – около 5 мм, можно заменить его жидким плиточным клеем. После высыхания стяжки укладывается кафель.

Укладка плитки на электрические маты

Этот вид теплого пола наиболее прост в монтаже и не требует каких-либо специальных знаний и навыков. Кроме того, перед укладкой плитки не требуется делать песочно-цементную стяжку. Уложенный мат покрывают тонким слоем плиточного клея и кладут кафель.

Кабельный пол

Данный вид теплого пола реже всего используют в многоквартирных домах. Причина тому – необходимость укладки под плитку довольно толстого цементно-песчаного слоя (4-5 см). В итоге вся конструкция «ворует» порядка 8 см высоты комнаты.

Водяной пол

Водяной пол чаще применяется в частных домах, так как для его монтажа необходимо полы углублять. Это связано с тем, что стяжка при таком варианте необходима не менее 8 см, плюс сами трубы в системе теплого пола добавляют высоты. Таким образом, пол может быть поднят более чем на 10 см. Но этот вид ТП наиболее дешев в эксплуатации, поэтому достаточно популярен.

Процесс кладки кафеля на теплый водяной пол такой же, как и при укладывании ее на обычные полы. Единственное отличие – надо клей наносить и на основу, и на тыльную сторону плитки.

Как видно из изложенной в статье информации, класть плитку на теплый пол не сложнее, чем на обычный. Главное соблюдать некоторые простые правила:

  1. При укладке любого вида плитки на теплый пол следует использовать специально предназначенный для этого вида работ плиточный клей;
  2. Для меж плиточных швов лучше применять двухкомпонентную эпоксидную затирку;
  3. Если под укладку кафеля заливалась песочно-цементная стяжка, то следует дождаться ее полного высыхания и только после этого приступать к работе с напольным покрытием.

izplitki.com

Укладка плитки на теплый пол: инструкция и этапы подготовки

Укладка плитки на теплый пол требует определенных знаний и подготовки. Технология не отличается особой сложностью, но есть определенные моменты, несоблюдение которых сведет на нет все старания, и приведет к порче дорогостоящего материала.

Разновидности полов под плитку

Перед тем как приниматься за укладочные работы, необходимо понять специфику каждого вида теплого пола, из чего он состоит и каких типов бывает. Подобное утепление дома не является дорогостоящим и практически каждый может себе это позволить.

Для начала необходимо определиться, какой тип обогрева является наиболее подходящим:

  • Электрический.
  • Водяной.

Виды теплого пола

Электрический

Электрический теплый пол – эта многослойный комплекс, состоящий из утеплителя, обогревающего элемента, стяжки и завершающего покрытия. Для конечного слоя, особенно в ванной комнате или кухне, наиболее подходит плитка.

В зависимости от используемого нагревательного элемента, электрическое покрытие бывает следующих видов:

  • Проводное.
  • Инфракрасное.
  • С использованием электрических матов.

Виды электрических теплых полов

Каждый вид имеет свои особенности и характеристики. Для определения типа пола потребитель чаще всего отталкивается от двух аспектов – первоначальных затрат на его монтаж, последующих трат на эксплуатацию.

Инфракрасное нагревание наиболее выгодное. На первоначальном этапе придется потратить чуть больше, чем для монтажа других покрытий, зато впоследствии серьезно экономится семейный бюджет при плате за электроэнергию.

Такое покрытие наименее «капризно», подходит под любую керамическую плитку или ламинат.

Водяной

Монтаж водяного пола очень затратный, но он окупается последующей эксплуатацией. Специалисты считают, что такое покрытие не очень эффективно и небезопасно.

Для его укладки используется комплекс труб определенного сечения. Принцип такой же, как и у системы центрального отопления. Только в этом случае отопительный прибор крепится не на стене, а на полу. По трубам циркулирует горячая вода. Их можно залить стяжкой либо применить систему сухого монтажа, а затем поместить завершающий слой – керамическую плитку.

Инструкция по укладке плитки

Конечно, лучше доверить укладку плитки специалистам, но это сопряжено с большими финансовыми затратами. Поэтому при определенной подготовке и изучении правил, это дело станет под силу каждому.

Перед началом работы следует учесть такие моменты:

  • Теплый пол должен быть одного уровня с остальными поверхностями в доме.
  • Слой стяжки не должен быть менее одного сантиметра, иначе не происходит рассеивания тепла по всей поверхности плитки.
  • Электрический пол нельзя размещать под мебелью или накрывать чем-либо, если не соблюдать эти требования, все элементы очень быстро перегорят.

Этапы укладки плитки

Укладка плитки начинается только после полного завершения всех монтажных работ и фиксации элементов. Действия проводятся в следующей последовательности:

Поэтапная укладка плитки

  1. Развести клей согласно инструкции, нанести его на участок квадратом, стороны которого равны 4 керамическим плиткам, сложенным рядом.
  2. На тыльную сторону плитки при помощи шпателя накладывается слой плиточного клея.
  3. Аккуратно разместить плитку на поверхности, слегка прижав к полу в середине, каждый раз необходимо следить за ровностью укладки.
  4. Для соблюдения ровного шва между плиточными квадратами необходимо использовать пластмассовые крестики.
  5. Крестики можно удалить только после полного выравнивания поверхности.
  6. После высыхания фиксирующего состава можно приступать к затирке швов.

Перед началом работ необходимо внимательно ознакомиться с инструкцией по использованию клеевого состава. Главный момент – срок высыхания.

Пока клей не подсох можно удалить кривизну в укладке и вытащить крестик. После его полного высыхания, это сделать будет невозможно.

Для профессионального выполнения работ собственными силами понадобятся следующие инструменты и материалы:

Необходимые инструменты для укладки плитки

  • Клей, предназначенный для укладки плитки на теплый пол.
  • Затирка для швов.
  • Шпатель мягкий резиновый.
  • Шпатель металлический зубчатый.
  • Пластмассовые крестики.
  • Уровень.
  • Резак для плитки.
  • Керамическая плитка.

Покупая плитку, к площади покрываемой поверхности стоит прибавить 15%. Так как часть купленного объема пойдет в обрезку или бой.

При выборе цвета затирки, стоит отталкиваться от тона плитки. Затирка должна быть слегка темнее.

Пока все составляющие полностью не просохнуть, отопительную систему пола включать категорически нельзя. На полное просыхание уходит до трех недель времени.

Как подготовить плитку к укладке на теплый пол

Перед тем как начать укладывать плиточный слой необходимо убедиться в исправности системы «теплый пол». Все провода и коммуникации должны быть полностью скрыты.

Устройство цементной стяжки пола

Обычно для скрытия элементов используется цементно-песочная стяжка. Она должна быть гладкой, ровной и полностью высохшей.

Любые загрязнения с поверхности удаляются, неровности затираются. Главное, чтобы стяжка была залита по уровню, тогда укладывать плитку будет намного проще.

Стяжку необходимо покрыть слоем грунтовки глубокого проникновения либо бетоноконтактом. Для высыхания составов понадобиться два часа. Затем процедуру стоит повторить, это обеспечить лучшее прилипание плитки.

Нельзя проводить грунтование или плиточные работы сразу после проверки системы. Ее нужно отключить и дождаться полного охлаждения поверхности. В обратном случае, клеевая основа пересохнет, и не будет держать верхний слой.

Разметка комнаты для укладки плитки

Прежде чем осуществлять укладку плитки нужно выполнить разметку пола.

Стоит даже нарисовать схему размещения. Особенно это важно при использовании разноцветной плитки или укладки узоров, канта.

Схема укладки плитки

Существует три основных схемы укладки:

  • По диагонали.
  • По горизонтали.
  • В разбежку.

В первом случае большое количество материала уходит в остатки. Можно, вообще, использовать квадраты разного размера и выложить их в разбежку.

Все это нужно четко обозначить на листе бумаге, где в уменьшенном размере отобразить схему разметки.

Затем схема пропорционально переносится на пол. Начинающим специалистам стоит полностью разметить всю поверхность, с ярким выделением точек. Разметка осуществляется при помощи отбивочного шнура с краской либо мелком.

Главное, определить линию первого ряда. Она отмеряется от самой длинной стены. Затем размечается остальная поверхность помещения. Такой способ актуален для плитки без узора.

Варианты укладки плитки

Для плиточного слоя с рисунком, нужно вырисовать не горизонталь, а диагональ.

При помощи длинной рулетки или веревки, соединяем по диагонали углы комнаты. Точка пересечения линий – центр помещения. Именно от этого места начинается разметка.

После завершения разметки стоит разложить плитку и проверить, насколько правильно вычерчены основные линии.

Способ укладки плитки совершенно не влияет на функциональные особенности теплого пола. Поэтому можно следовать своим индивидуальным предпочтениям.

Этап приготовления клея

После разметки и выкладки плитки по-сухому, можно приступать к основным работам. Все начинается с приготовления плиточного клея.

Для этого понадобиться:

  • Основная смесь.
  • Емкость.
  • Дрель или перфоратор (используются для лучшего перемешивания клея).

Правила приготовления отображаются в инструкции от производителя. Четкое следование ей, обеспечит получение добротного клейкого вещества. Не стоит замешивать сразу весь состав. Лучше это делать небольшими порциями, так как после высыхания, он уже не подлежит использованию.

Приготовление клея для плитки

В подготовленную емкость наливается необходимое количество воды. Затем добавляется смесь и тщательно перемешивается. Если сделать, наоборот, то получиться большое количество комков, которые будет трудно разбить. Готовый клей имеет консистенцию густой сметаны.

Небольшое количество смеси можно перемешивать вручную при помощи обычной палки. Это займет более длительное время. Лучше воспользоваться дрелью, перфоратором или строительным миксером.

Состав не должен быть жидким. Проверяется это так: нужно наложить небольшое количество приготовленной массы на шпатель и наклонить его. Если смесь удерживается, не стекает или не капает, получен качественный клей.

После замеса масса должна постоять 10–15 минут. Затем она снова перемешивается. После этого состав готов к использованию.

Процесс обработки швов

После укладки плитки и ее полного высыхания производится обработка швов. Для этого приобретается специальная влагоустойчивая затирка. Она может продаваться в магазине уже в готовом для использования виде.

Смесь наносится на резиновый шпатель, при помощи которого равномерно заполняются все стыки. Затирка должна быть чуть ниже основного плиточного покрытия, то есть не выступать над поверхностью.

Схема расположения и движения резинового шпателя при затирке швов

Не дожидайтесь полного высыхания затирки. Не позже чем через полчаса лишние разводы необходимо смыть при помощи теплой воды и мягкой тряпки. Если немного промедлить, загрязнение присохнет и удалить его будет очень сложно.

После окончания этой процедуры можно считать, что монтаж керамического покрытия на теплый пол завершен.

Укладка керамической плитки своими руками не потребует каких-либо глубоких знаний. Нужна определенная сноровка и свободное время.

Впоследствии можно получить идеальную керамическую поверхность, которая будет прочно держаться на теплом полу долгие годы.

Видео: Укладка плитки на тёплый пол

promzn.ru

Укладка плитки на теплый пол (электрический, водяной) своими руками

Полы с подогревом – один из видов современного отопительного оборудования, использующийся,в зависимости от региона проживания, в качестве основного или дополнительного средства обогрева жилых домов или квартир.

Так называемые тёплые полы подразделяется на электрические и водяные – по устройству входящего в их конструкцию нагревательного контура, монтируемого под финишной отделкой основания. В электрических системах контур выполнен из самонагревающегося кабеля или инфракрасных плёночных элементов, а в водяных – это полая трубка с циркулирующим по ней теплоносителем (вода, антифриз). Монтаж контуров этих видов тёплых полов выполняется по технологиям, привязанным к широкому ряду факторов – характеристикам основания и помещения, и потому различающимся друг от друга, но по окончании установки нагревательные элементы любого из таких устройств нуждаются в защитном покрытии и финишной отделке.

Задача данной системы отопления заключается в том, чтобы нагреть устроенное поверх контура напольное покрытие и затем поддерживать температуру его поверхности на определённой отметке, чтобы тепло от пола передавалось воздуху помещения, а контакт с конструкцией, ранее всегда холодной на ощупь, стал комфортным для жильцов. Для обеспечения этих функций напольная облицовка должна быть выполнена из материалов с достаточной степенью теплопроводности, поэтому оптимальным вариантом финишной отделки тёплых полов является настилка керамики.

Как правильно выполняется укладка плитки на теплый пол, рассмотрим подробнее- с учётом наиболее распространённых ситуаций и факторов.

Обоснованность использования керамики для облицовки тёплых полов

Большинство видов кафеля изготовлены из материалов, менее плотных, чем бетон. Разница в плотности обуславливает разные коэффициенты теплового расширения отделываемого основания и плитки, что чревато отслоением облицовки по наступлении и окончании отопительного сезона – в моменты скачков температур, вызванных включением или выключением обогревательного оборудования. Соответственно, концентрированный нагрев напольной конструкции системой тёплых полов вызывает ещё более значительное температурное расширение этих материалов. Учитывая эти факторы, вопрос, можно ли укладывать керамическую плитку на теплый пол, вполне закономерен.

Ответ однозначен – да, можно. И вот почему:

  1. Для отделки тёплых полов целесообразно использовать плитку высокой плотности (низкой пористости), теплоизолирующие свойства которой в связи с этим низки – природный камень, керамогранит, метлах, монокоттура. По плотности эти материалы близки к бетону плит перекрытия, поэтому разница в величинах температурных расширений у них незначительна.
  2. Эффективность обогрева помещения системой тёплых полов достигается за счёт большой площади теплоотдачи, поэтому температура используемых в них нагревательных элементов невысока. Соответственно, величины температурных расширений, контактирующих друг с другом материалов при этом незначительны и, что важно, отсутствует опасность получения ожога.
  3. Эластичность современных плиточных клеев, затирок позволяет им сохранять монолитность при значительных деформациях склеенных поверхностей и этим предотвращать отслоение кафельной облицовки от основания.

Таким образом, укладка плитки на теплый электрический пол или основание с водяным подогревом – вполне разумное и обоснованное решение.

Монтаж керамики на тёплый пол

Технология укладки плитки на теплый пол выбирается в зависимости от того, каким способом был выполнен монтаж обогревательных элементов – «мокрым» или «сухим».

При «мокром» способе поверх нагревательного контура, водяного или электрического, выполняется стяжка из цементно-песчаного раствора. Вопрос, как укладывать плитку на теплый пол, в данном случае решается так же, как и облицовка напольной поверхности без подогрева.

«Сухих» методов устройства тёплых полов существует несколько. Вот наиболее распространённые из них:

  • На несущее основание укладываются специальные маты с пазами для нагревательного контура. После монтажа в пазы трубок или кабелей поверх матов стелется ГВП (гипсоволоконная плита), ЦСП (цементно-стружечная плита) или многослойная фанера с гидрофобной пропиткой, на которые кладётся керамика.
  • Поверх нагревательного контура устраивается слой сыпучего заполнителя мелкой фракции с хорошей теплопроводностью (шлак), который также покрывается ГВП или ЦСП.
  • В деревянных половицах с помощью фрезы вырезают пазы для размещения в них нагревательного контура, после монтажа которого также необходимо уложить на пол плиты прессованной структуры.

В перечисленных «сухих» способах монтажа тёплых полов материал обустройства нагревательных контуров отличается, но во всех трёх случаяхоблицовываемым основанием является не бетон, а органический материал, отделка которого кафелем выполняется по специальным технологиям.

Неважно, «мокрый» способ применялся для укладки обогревательных элементов или «сухой» – укладка плитки на теплый водяной пол выполняется так же, как и на основание с электроподогревом.

Облицовка кафелем тёплых полов под цементной стяжкой

Основным моментом при подготовке к этой работе является выбор материала – керамики и клеящих составов.

Природный камень, керамогранит, монокоттура – это облицовочные материалы высокой плотности и твёрдости, отвечающие всем требованиям к напольному покрытию полов с подогревом. Но керамическая плитка также не должна иметь дефектов геометрии. Любое отклонение листов от заявленной производителем конфигурации и размеров повлечёт визуальные дефекты отделки – выступающие или утопленные углы керамики, разницу в ширине швов.


Выбирая между шовным или бесшовным способами укладки керамики, лучше остановиться на первом варианте – материал затирки стыков частично примет на себя температурные расширения каждого элемента облицовки, и суммарное увеличение размеров декоративной оболочки при таком методе отделки будет меньше, чем при бесшовном монтаже.

Укладочный и затирочный составы для керамики на полы с подогревом должны обладать достаточной эластичностью, хорошей теплопроводностью и высокой адгезией к склеиваемым материалам.

Хорошо зарекомендовали себя в этом виде работ следующие материалы:

  • «Церезит» (СМ-14 EXTRA, СМ-16, СМ-17) – для плитки из керамогранита, монокоттуры, метлаха.
  • «Церезит СМ-115» – для облицовки из натурального камня (мрамор, известняк).
  • Bergauf Keramic Express – для крупноформатной керамики (до 1 м2).
  • Knauf Flex – для отделки керамической и гранитной плиткой помещений с повышенной влажностью.

Клеящие составы производителей Knauf, «Старатели», Unis, Litokol пользуются не меньшим спросом. Выбор требуемого материала не представляет труда – характеристики, область применения и расход каждого из видов перечисленных клеящих смесей подробно описаны на упаковке.

Перед укладкой керамики ровность несущей стяжки проверяют с помощью пузырькового уровня и ровной рейки длиной 2 м – на данной длине перепады в высоте не должны превышать 5 мм. При выявлении неровностей с превышением этой величины стяжку выравнивают с помощью широкого шпателя, для этой цели можно использовать плиточный клей.

Определившись со способом укладки плитки (прямой, по диагонали), лучше сделать предварительную разметку расположения керамики на полу. Выполняется это для того, чтобы подрезанные элементы при их наличии располагались симметрично относительно выбранных осей симметрии помещения – диагоналей или линий, соединяющих середины противоположных стен. В отдельных случаях, при художественной облицовке пола, монтаж керамики начинают с середины пола или его наиболее открытой обзору зоны.

Если стены помещения также облицовываются плиткой, то кафель вертикальных поверхностей должен опираться на керамику пола – такой стык формирует «замок», обеспечивающий непроницаемость сопряжения для воды.

Подытоживая вышесказанное, отметим – все правила, использующиеся при укладке керамики на обычные основания, должны выполняться и при отделке полов с подогревом. Но, кроме этих правил, есть и специфические, обязательные к учёту нюансы укладки плитки на теплый пол:


  • Система тёплых полов в течение 28 дней после укладки несущей стяжки не должна включаться в режим, при котором уложенный бетон прогреется до температуры выше 280С.
  • После окончательного отверждения бетона необходимо прогреть полы включением подогрева в штатном режиме на 2-3 дня.
  • Укладку керамической плитки на тёплый пол нужно также выполнять при температуре поверхности стяжки 25-280С.
  • Нагрева пола до температуры выше 280С не допускают 12-14 дней после окончания монтажа на него керамики. За это время должно произойти полное отверждение и высыхание плиточного клея, после которого выполняют затирку швов. Включение теплого пола после укладки плитки в режим обогрева помещения выполняют при высохшем затирочном составе.

Монтаж керамики на устроенные «сухим» способом тёплые полы

Укладка керамической плитки в данном случае требует более сложной и трудоёмкойподготовки основания.

Стыки ГВП, ЦСП или многослойной фанеры, под которыми смонтирован нагревательный контур, герметизируют силиконом. По периметру комнаты вдоль листового настила к стене крепят демпферную ленту шириной 5 см – она примет на себя температурные расширения будущей цементной стяжки.

Через сутки, после отверждения силикона к листовому настилу монтируют армирующую сетку. Армирование позволит слою бетона лучше работать на изгиб и растяжение.

Сетку лучше использовать стальную, с ячейкой размером от 20х20 до 50х50 мм и толщиной проволоки 1,5-2,0 мм. Сетку крепят к плитам саморезами в шахматном порядке с шагом 150-200 мм.Затем поверх сетки необходимо выполнить стяжку – положить цементно-песчаный раствор слоем 3-4 см. После укладки бетона помещение закрывается во избежание сквозняков, и, начиная с 4-го дня, стяжку ежедневно смачивают водой без затопления. За 4 недели стяжка должна полностью отвердеть и высохнуть, приобретя по всей поверхности светло-серый цвет.Перед укладкой керамической плитки стяжку грунтуют водным раствором латекса пропорции 1:4 или одним из готовых грунтовочных составов. Класть кафель следует на плиточный клей, слой которого после коррекции плитки должен составлять не более 1 см.

Основание из ГВП или ЦСП уступает в прочностных характеристиках бетону, поэтому на них не следует укладывать облицовку из тяжёлых природных материалов.

И, соответственно, наоборот — укладка мозаики на теплый пол, смонтированный под листовым настилом, является разумным решением, так как удельный вес такой отделки невелик, малые размеры мозаичных элементов обуславливают их прочность, а большая площадь швов компенсирует значительную долю температурных расширений облицовки.

Заключение

Выполнить укладку плитки на теплый пол своими руками – операция, сложность которой ненамного выше отделки обычного напольного основания. Главная её особенность – правильный выбор материалов, бояться которого при наличии подробных инструкций на современных упаковках не следует.

zonaplitki.ru

технология укладки плитки на теплый пол своими руками

На сегодняшний день системы обогрева «теплый пол» уже далеко не роскошь и доступны практически каждому. В данной статье пошагово будут расписаны все алгоритмы выполнения действий, как правильно класть теплый пол под плитку, что позволит значительно сэкономить на расходах стройматериалов и проведения работ по ремонту и не наделать ошибок.

В статье детально рассказано, какие материалы необходимо выбрать, какими инструментами пользоваться от начала подготовительных работ до укладки плитки.

Наиболее распространенными являются системы водяного и электрического пола. Ниже мы расскажем об электрическом варианте утепления, материалах и о том, как положить теплый пол под плитку с подробным осуществлением монтажных работ.

Что необходимо

Итак, выбираем комплект «теплый пол». На сегодняшний день рынок стройматериалов изобилует выбором различных вариантов напольных систем на любой вкус и кошелек. Они могут продаваться как обособленно, так и «в коробке». Желательно приобретать всю систему целиком, без дополнительных последующих приобретений, что может повлечь не только траты времени, но и, как вариант, несоответствие элементов.

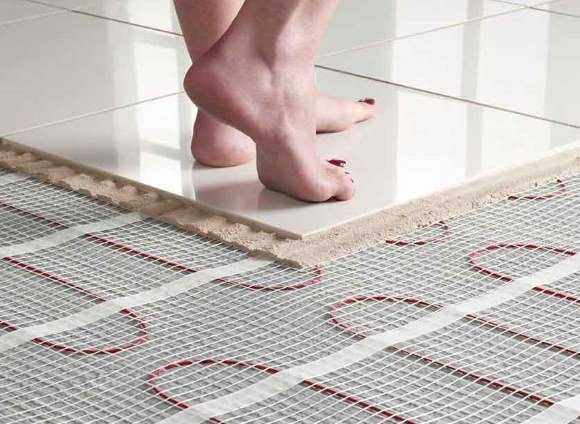

Укладка теплого пола под плитку своими руками

Комплект состоит из:

  • специальных матов в виде пленки-сетки с нагревающимся в ней кабелем, ширина которых 45 см;

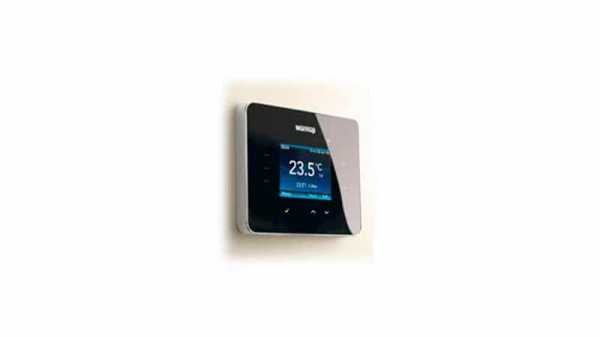

  • регулятора температуры, крепящегося на стене в определенном месте. Прибор позволяет управлять температурой пола;
  • проводов соединения.

Важно! Комплектация электрических полов может разниться, но не существенно. Это зависит от производителя. Например, у некоторых может прилагаться двухсторонний скотч и гофрированная труба.

Также, учитывая, что площадь пола в ванной небольшая, это также приятно отразится на экономии расходов.

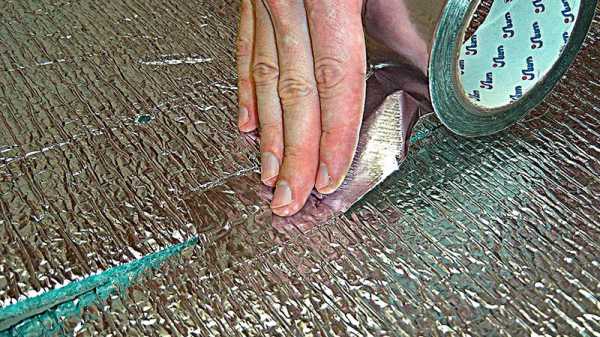

Укладка пенофола для теплого пола

Следует также дополнительно необходимо приобрести:

фольгированный пенофол, который позволит минимизировать теплопотери, а также минимизировать впоследствии расходы на электроэнергию.

Все готовые комплекты можно приобретать от 1 кв.м.

После приобретения всех материалов для установки электропола, стоит подумать и о плитке. Чтобы облицевать пол плиткой, нужно приобрести саму керамическую плитку, клей для плитки, шпатель с зубчиками для клея, затирку для швов, крестики пластиковые, а также клинья под ровные швы. Далее, рассмотрим детальнее вариант «электрический теплый пол под плитку», технология укладки которого требует тщательной подготовки и внимания.

Подготавливаем пол

Перед тем, как уложить электронагревательные маты, необходимо его как следует подготовить. Укладка теплого пола под плитку своими руками осуществляется исключительно на выровненную и чистую поверхность, посему необходимо пол хорошо подмести и вымыть.

Неровные поверхности на полу удаляются механическим путем. Если же не удается таким образом избавиться от неровностей, следует прибегнуть к выполнению стяжки.

Укладка плитки на теплый пол

Почему такие требования к полу? Потому что из-за неровных поверхностей существует угроза перегиба проводов и, как следствие, пробоя. В результате, красивый пол нужно будет либо демонтировать, либо вообще лишиться подогрева пола.

Установка теплого пола под плитку

Подготавливаем комплект

Составляющие теплого пола – это регулятор температуры и кабель нагрева. Кабеля могут быть одножильными и двужильными. Последние — более безопасны, но несколько дороже одножильных.

Какой электрический пол выбрать для ванной комнаты

Однозначного ответа здесь нет, так как рынок предлагает разнообразные модели сотней производителей. Потому лучше выбирать модели исходя из качества и длительной гарантии. Также обращайте внимание на инструкцию, как осуществить монтаж теплого пола под плитку своими руками, схему и все необходимые для монтажа материалы. Кое-какие производители также предлагают, помимо установочных элементов, еще и инструменты.

Перед укладыванием электрического пола нужно очистить ванную комнату от всей мебели, старого напольного покрытия, после чего необходимо осуществить подготовку поверхности к последующим работам. Если есть необходимость, пол нужно будет выровнять стяжкой, после чего очистить от мусора пол.

Укладываем теплый пол под плитку

Для установки электротермостата, регулирующего температуру пола, необходимо подготовить место крепления. Если есть необходимость, можно провести отдельную проводку, чтобы подключить пол. Более того, такие устройства предполагают отдельный вывод из электрощитка. После осуществления всех работ по подготовке пола можно переходить к укладыванию утеплительного материала и прокладыванию кабеля.

Укладываем утеплитель

В качестве теплоизолирующего материала необходимо использовать легкий материал — фольгированный пенофол, толщина которого достигает 14 мкм толщиной, с клеящим слоем. У изделия хорошие свойства, коэффициент его теплопроводимости — 0,049 Вт/мК. Фольгированный теплоизоляционное изделие продается в рулонах, после чего он укладывается фольгированной стороной вверх, а его стыки проклеиваются строительным скотчем.

В углах ванной нужно отступать в 5-10 мм от стены.

Укладываем нагревательный кабель

Пленочный теплый пол укладывается на поверхность с помощью строительной ленты, крепящейся к полу. Производители также предлагают варианты кабелей нагрева, наклеенных на строительную ленту. Изделия продаются в ролунном виде в готовых комплектах.

Лента предотвращает от перегибов и сохраняет расстояние между петлями кабеля.

Если кабель нагрева приобретен обособлено от монтажной сетки, то ее приобретают дополнительно. На нее кабель следует класть зигзагообразно с шагом в 20-25 см. Устанавливается кабель нагрева с использованием монтажного скотча для систем «теплый пол».

В углах, где необходимо сделать повороты, монтажную сетку разрезают.

Монтаж теплого пола под плитку своими руками

Если комплект электрополов полный, никаких дополнительных действий по монтажу термодатчика не потребуется. Если же вы покупали все элементы и материалы отдельно, необходимо будет распределить так, чтобы, впоследствии, не довелось демонтировать нанесенную вами стяжку. Термодатчки прячется всегда в гофротрубу в том месте, где имеется выход кабеля нагрева наружу, для удобства изъятия его в случае выходя из строя.

Также из вариантов теплых полов производители предлагают инфракрасные полы, которые могут монтироваться под керамическую плитку. Установка ИК полов осуществляется по идентичной схеме, описанной выше.

Установка терморегулятора

Если вы впервые сталкиваетесь с установкой данной системы и не знаете, как сделать установку терморегулятора самостоятельно, приложенная в комплекте инструкция поможет разобраться в этом нехитром деле даже новичку.

Регулятор температуры являет собой выключатель, который крепится на стену. Идеальным решением будет, если прорубить бороздку в стене под электрокабель.

Установка терморегулятора

Для монтажа терморегулятора не нужно определенных умений. Используя электропровода, к регулятору температуры подключают нагревательный кабель, а с другой стороны, регулятор температуры подключается к сети. Что касается схемы подключения, необходимо, чтобы система подключалась от электрощитка обособленно. Исходя из потребления мощности нагревательного пола нужно правильно рассчитать сечение подключаемого кабеля.

Например, медный кабель с сечением 1,5 квадрата может выдержать мощность до 4к Вт и ток 19 А. Медный кабель с сечением 2,5 квадрата — 5,5 кВт и ток 27 А.

Если учитывать, что 1 кв.м теплого пола потребляет 150 Вт энергии, то медный кабель, с сечением 1,5 квадрата способен выдержать систему, площадь которой до 20 м2.

Проверяем на работоспособность

После укладки кабеля следует осуществить проверку всю систему от и до и убедиться в его исправной работе. Не следует пренебрегать проверкой системы, в противном случае существует риск поломки подогрева пола.

Пленочный электропол проверяется за счет подачи электричества на кабель, а также измеряя сопротивление кабеля тестером. Все параметры зачастую указываются в прилагаемом к прибору паспорте фабрикой. После осуществления всех проверок выполняются работы по укладке стяжки, толщиной до 5 см, либо же укладывается керамоплитка.

Стелим плитку

Укладка плитки на теплый пол осуществляется традиционным способом, единственное, что для этого варианта следует приобрести клей, предназначенный для кладки плитки.

Перед тем как укладывать плитку, лучше будет предварительно разложить ее по полу. Особенно это будет удобно, если на плитке имеется определенный рисунок. В особо видимых участках следует выкладывать целую плитку, ну а ее обрезанные части лучше выкладывать в менее видимых местах.

Плитка кладется с дальнего от входа угла на плиточный клей. Приготовление клея осуществляется простым способом – размешиванием сухой смеси с добавлением воды. Далее, с помощью зубчатого шпателя наносится смесь на маты нагрева. Следует помнить, что пустоты должны быть заполнены клеем, ну а толщина его слоя над нагревательными элементами должна быть не менее 5 мм. Плитка укладывается с использованием крестиков для ровности щелей. Первую плитку стоит проверить с помощью уровня на ровность после укладки. Если необходимо сместить плитку, можно для этого использовать пластиковые колышки.

Укладываем плитку на теплый пол

Далее, в процессе укладки плитки, устанавливаются пластиковые крестики с каждой стороны, после чего стелется вторая и последующие плитки. После этого каждого этапа не забывайте проверять уровнем горизонт и ровность плитки на поверхности. Если же необходимо обрезать плитку в определенных местах, воспользуйтесь плиткорезом или стеклорезом.

После укладки плитки, стоит дождаться полного высыхания клея без извлечения крестиков. Зачастую ожидать следует не меньше суток. После этого, крестики вытаскиваются и наносится в швы затирка.

Собственно, это и все. Теплая плитка для пола уложена.

Важно! Включать напольную систему необходимо только по истечении нескольких дней, когда клей высохнет и окрепнет.

Если же вы воспользовались стяжкой, не стоит теплый пол включать, пока не высохнет раствор полностью, в противном случае раствор высохнет неравномерно и образуется в стяжке множество пустых мест и щелей. Как следствие работа кабеля нагрева будет некачественной.

Важно! Не стоит прокладывать кабель там, где будет установлена мебель, чтобы ее не повредить.

Заключение

Чтобы качественно выполнить монтажные работы электропола, стоит придерживаться правил и советов мастеров, изложенных в статье, и также не забывать об инструкции, выполняя поэтапно все шаги. Подходите к работе ос всей ответственностью, начиная с приобретения качественного продукта, и заканчивая укладкой плитки.

Укладка плитки на теплый пол

Укладка пенофола для теплого пола

Укладываем теплый пол под плитку

Укладка плитки на теплый пол

Монтаж теплого пола под плитку своими руками

Укладываем плитку на теплый пол

Укладка теплого пола под плитку своими руками

Стелим плитку на теплый под

dekormyhome.ru
