Как правильно установить теплые полы: Как выбрать тёплый пол и правильно его смонтировать

как установить, проложить водяной или электрический теплый пол, как прокладывать

Содержание:

Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений. Более того, очень многие модели легко смонтировать самостоятельно. Это относится как к водяным, так и к электрическим системам.

Тёплые полы можно сделать в дополнение к основному обогреву, а можно оставить самостоятельным источником. Как проложить теплый пол, чтобы он хорошо грел? Нужно приобретать качественное оборудование и выполнять правильно монтаж, с соблюдением всех тонкостей. Устанавливают их в частных домах и в квартирах многоэтажных домов. Есть электрические модели, которые легко переносить с одного места на другое. Большой популярностью пользуются локальные системы подогрева.

Два варианта

Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.

Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.

Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Что представляет собой водяная система

Водяные полы предполагают наличие отопительного агрегата, к которому можно подсоединить водяной контур. Поэтому водяной пол монтируют чаще всего там, где есть возможность устройства автономной системы отопления. В таких случаях проблем никаких нет. Иногда их всё-таки подключают к центральным отопительным системам, но в этом случае есть некоторые нюансы, о которых позже.

Главным элементом такой системы являются трубы. Поэтому разбираясь, как правильно установить тёплый пол, нужно уделить внимание выбору материала, из которого изготовлены трубы.

Какими могут быть трубы

Чтобы правильно выбрать трубы для системы водяных полов, нужно знать, какими свойствами обладают материалы, из которых они выполнены, и на что особенно обращать внимание.

Важные моменты при выборе труб:

1. Трубы должны быть цельными по всей длине, без швов. Причём не имеет значения, сварные или паяные швы.
2. Полипропиленовые или жёсткие стальные трубы не подходят, так как их невозможно уложить на пол единым контуром. Под бетонную стяжку не используют переходники и фитинги, они для этого не предназначены по своим эксплуатационным характеристикам.
3. Под водяные тёплые полы подойдут эластичные трубы, которые не подвержены образованию накипи и не вступают в реакцию с кислородом. В технических характеристиках таких труб должно быть указано, что их можно монтировать под бетонную стяжку в систему тёплых полов.
4. Трубы должны выдерживать давление от 8 до 10 бар. Это очень важное условие при их выборе. Иначе есть вероятность того, что тёплые полы прорвут систему.
5. Среднее сечение труб должно быть от 16 до 20 мм. Более тонкий диаметр понизит теплоотдачу, а для более толстого нужно греть очень большой объём теплоносителя. Тем самым повысится расход на топливо.
6. Самыми лучшими для водяных полов считаются трубы из меди. Они сочетают в себе очень высокую теплоотдачу и долговечны. Однако очень дорогие по цене.
7. Долгое время оптимальным выбором был металлопластик. Но хорошие металлопластиковые трубы сейчас стоят не дешево. А трубы плохого качества в тёплые полы монтировать крайне не желательно, потому что переделка системы обойдётся очень дорого. Если покупать металлопластиковые трубы, то надо брать от известного, зарекомендовавшего себя на рынке производителя, в торговой точке, которой можно доверять.

Совет. При выборе металлопластика есть одна хитрость: нужно искать трубы, у которых предусмотрен кислородный барьер. Дело в том, что металлопластиковые трубы выполнены из алюминия, который при постоянном контакте с кислородом становится хрупким.

На рынке есть масса новинок из сшитого полиэтилена, выполненных с использованием высоких технологий. Для тёплых полов идеально подходят трубы с маркировкой «РЕ-Ха» и имеющие защитный слой «EVON». Потребители уже оценили их качество.

Гофрированная нержавеющая труба — ещё одна замечательная новинка. Но достаточно дорогая.

Важно. При выборе труб нужно учитывать, что контур только тогда уложен правильно, когда он цельный. При этом длиной один контур должен быть не более 80 метров. Когда такой длины оказывается недостаточно, то нужно закладывать две контурные линии.

Выбор гидроизоляционных материалов и теплоизолятора

Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.

Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.

Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.

Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Что ещё понадобится для тёплых водяных полов

Кроме перечисленных материалов, понадобится делать армирующую сетку под стяжку. Можно, конечно, сделать это самостоятельно. Но работа эта оправдывает себя только если в хозяйстве нашлись подходящие металлические пруты и их больше некуда приспособить. Покупать же лучше готовую сетку из проволоки в 3-4 мм, с ячейками 10 см.

Компенсатором температурных перепадов в бетонной стяжке является демпферная лента. Современная лента представляет собой вспененный полиэтилен толщиной 1 см. Рулоны бывают разной ширины, можно подобрать по размеру без труда.

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

1. Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
2. Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
3. По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
4. Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
5. Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
6. Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
7. Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке). На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.

   Важно. Между подачей и обраткой оставляют зазор 10 см. Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.

8. Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок. Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Последний этап: проверка и стяжка

Следующий очень важный этап — проверка работоспособности пола. Его нужно наполнить водой под давлением, которое выше рабочего в полтора-два раза.

Можно использовать не воду, а воздух, который нагнетается с помощью компрессора. Главное, выдержать давление и оставить так минимум на 2-е суток. Конечно, в зимних условиях можно использовать только воздушны компрессор, та как вода может замерзнуть.

После того, как всё проверено, течи нигде не обнаружено, можно делать бетонную стяжку.

Этапы работ:

• трубы укрывают ещё одним слоем арматурной сетки;
• устанавливают маяки;
• заливают бетоном пропорции цемента и песка 1:3. На каждый мешок цемента добавляют стакан клея ПВА (200 грамм). Это нужно для пластичности.

Важно. Во время бетонных работ трубы должны быть под давлением. Следует знать, что бетон должен выстоять около 26-28 суток для того, чтобы набрать нужный уровень прочности. И только после этого можно производить запуск системы.

Очень облегчит задачу заливки бетонной стяжки раствор, который не нуждается в маяках. У него великолепное качество, но единственный недостаток: стоит недёшево, ведь даже на стяжку в пол сантиметра пойдёт его немало. Поэтому цементно-песчаный раствор будет хорошим вариантом.

Тёплый водяной пол в деревянном доме

Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.

Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.

Как прокладывать теплый пол в таком случае:

• набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
• в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
• для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).

Совет. Если вместо деревянного настила решено использовать теплоизолятор с бобышками, то к нему берут теплоотражатели из прочной оцинковки.

Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.

Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.

Особенности устройства водяных полов в квартирах

Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.

И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.

Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.

Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.

Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.

Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.

Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.

Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.

Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.

Схемы подключения в квартирах

Какой выход из ситуации?

В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.

Как обустроить электрические тёплые полы

Водяные полы — это, всё-таки, довольно сложный вариант монтажа. Не всегда оправдано делать упор на дешёвый монтаж и малые затраты при эксплуатации. Кроме того, водяной контур очень сложно подключить в квартире. Альтернативой в данном случае выступают электрические полы. Чтобы знать, как правильно сделать электрический теплый пол, нужно знать, какими они бывают. Условно их можно разделить на три категории:

• нагревательные кабели;
• обогревательные маты;
• плёночные тёплые полы.

Если углубиться в систему, то нужно уточнить, что обогревательные маты являются теми же кабелями, только закреплёнными на гибкой сетке. Читайте также: «Как установить теплый пол – электрические варианты и способы монтажа».

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

Итак, этапы монтажа тёплых электрических полов:

1. Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
2. Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
3. Очищают от мусора и острых предметов основание.
4. Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
5. Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента. Для укладки греющего кабеля нужна будет монтажная лента.
6. К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
7. Если выбраны маты — их просто прибивают к основе.

   Важно. Электрические полы нельзя монтировать под тяжёлой мебелью. Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.

8. Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
9. После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Как положить плёночные полы под ламинат

Чаще всего плёночные полы укладывают под ламинат.

Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

• простилают изолон,
• стыки проклеивают скотчем;
• прибивают по периметру демпферную ленту;
• полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
• по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
• к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.

Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.

Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.

Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.

Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.

Важно. При укладке ламината на греющую плёнку не требуется устройства прослойки из вспенённого полиэтилена. Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см. Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев.

Итоги

Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа. Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию. То же самое можно сказать и о сложностях устройства водяного пола. Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования.

Как установить теплый пол — пошаговое описание, технология монтажа и рекомендации

Современный рынок отопительного оборудования предлагает широкий выбор систем, которые отличаются энергопотреблением и эффективностью. Одним из лучших вариантов является теплый пол. Он может быть электрическим или водяным. Это одна из новых систем, которая постепенно вытесняет прочие разновидности отопительного оборудования.

Существует определенная технология, как установить теплый пол. Эту процедуру при желании можно выполнить самостоятельно. Нужно учесть ряд рекомендаций и правил по установке и эксплуатации подобных систем. В этом случае оборудование будет потреблять минимальное количество энергии.

Особенности системы

Установить дома теплые полы может каждый владелец частной недвижимости. Существует множество разновидностей подобных систем. Они отличаются рядом характеристик. Однако объединяет подобные системы принцип обогрева.

Вне зависимости от системы, которую выберет владелец дома или квартиры, нагревательный элемент будет располагаться в основании помещения. Следовательно, самым теплым участком в комнате будет именно пол. От него нагретый воздух постепенно поднимается вверх, остывает. У потолка будет определяться минимальный показатель температуры.

Такой тип нагрева считается более эффективным. Обычный конвектор или батарея, наоборот, обеспечивает больший нагрев у потолка комнаты. Чтобы создать внизу помещения требуемую температуру, потребуется затратить больше энергии. Теплый пол является энергоэффективным оборудованием.

Разновидности

Существует множество разновидностей систем, которые расположены в толще основания помещения. Они делятся на две большие группы. В первую из них входят водяные теплые полы. Они представляют собой систему из труб, по которым протекает вода или иной специальный теплоноситель (например, незамерзающая жидкость). Эти коммуникации подключены к котлу.

Во вторую категорию входят электрический теплый пол. Он представляет собой кабель или иной проводник тока. Существует ряд рекомендаций, как правильно установить теплый пол. Их обязательно нужно учесть перед началом ремонтных работ.

Дело в том, что представленные разновидности обогревательного оборудования предназначены для разных помещений. Например, водяной теплый пол будет проблематично смонтировать в квартире. В этом случае предпочтение отдают электрическим системам. В частном доме, наоборот, эффективнее будет установить водяной теплый пол. Хотя электрические системы в этом случае монтировать также не запрещается.

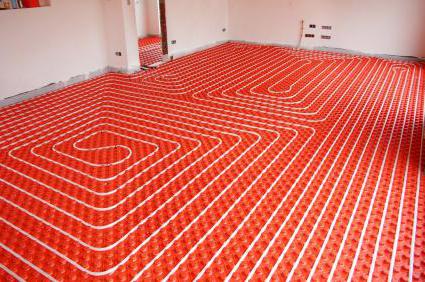

Водяной теплый пол

В частном доме, коттедже чаще всего устанавливают систему водяного теплого пола. Она включает в себя котел, к которому при помощи специального оборудования подключены трубы. По ним циркулирует нагретый до определенной температуры теплоноситель. Как установить водяной теплый пол, существует определенная инструкция.

Следует правильно рассчитать мощность системы. В зависимости от суммарной площади помещений выбирают котел. Его мощности должно быть достаточно, чтобы обогреть жилище. Котел может работать на твердом топливе (дрова, уголь, пелеты и т. д.), газе или электричестве. Выбор зависит от особенностей тарифов и возможности подключения того или иного источника энергии в данной местности.

На каждую комнату подводят свой отопительный контур. К котлу подключается труба для подачи и возврата теплоносителя. Внутри циркулирует жидкость, температура которой не должна превышать 55ºС. Этот процесс регулирует специальная гребенка. Она определяет, в какой контур подать новую порцию горячей воды.

Принцип работы системы

Прежде чем рассмотреть, как и где установить теплые полы, нужно вникнуть в принцип работы системы. Контролирует нагрев каждого контура гребенка. Котел нагревает определенное количество воды, которая подается в трубы. Движение теплоносителя обеспечивает насос.

В контуре вода циркулирует до того момента, пока ее температура не опустится ниже заданного пользователем уровня. Этот показатель фиксирует датчик, который находится в трехходовом клапане. Когда придет время, заслонка откроется. Нагретая вода поступит в контур снова, смешавшись с уже остывшей жидкостью.

Когда внутри системы температура достигает максимально допустимого значения, которое задал пользователь, трехходовой клапан снова поворачивается. Заслонка закроется. Не зависимо от того, в каком положении находится заслонка, насос обеспечивает непрерывную циркуляцию воды.

Монтаж водяного пола

Многих владельцев частного дома интересует, как правильно установить теплый пол водяного типа. Следует отметить, что эту работу рекомендуется доверить профессионалам. Они смогут обеспечить безопасный качественный монтаж.

Сначала основание пола нужно качественно утеплить. Для этого применяют пенополистирол, керамзит или иные утеплительные материалы высокой твердости. Далее на утеплитель укладывают слой гидроизоляции. При помощи специальных крепежных планок раскладывают трубу. Для создания контуров отопления применяются специальные разновидности коммуникаций. Трубы можно раскладывать змейкой или по спирали.

Далее нужно уложить слой стяжки. Она должна быть не менее 5 см. Чем шире были разложены трубы, тем больше раствора потребуется залить на основание пола. В противном случае нагрев будет происходить неравномерно. Появляется эффект «тепловой зебры». Подключение котла должны проводить соответствующие инстанции и высококвалифицированные специалисты.

Электрический теплый пол

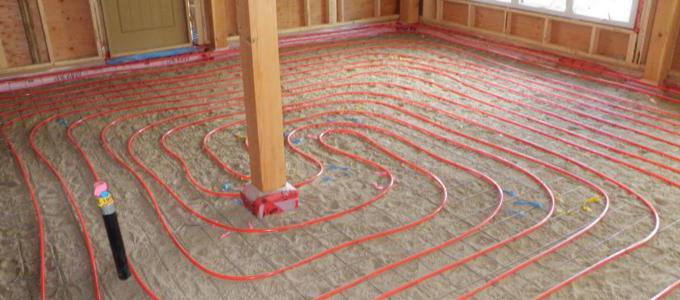

Некоторых владельцев квартир интересует, можно ли устанавливать теплый пол в таком жилище. Водяную систему в этом случае смонтировать будет достаточно проблематично. Потребуется отказаться от централизованного отопления. Далее нужно получить разрешение на установку котла. Во многих квартирах особенности проектировки не позволяют установить подобное оборудование. Это очень дорого и проблематично.

Для жителей квартир приемлемым вариантом станет применение электрических проводов для отопления. Система состоит из жилы, по которой проходит ток. Он быстро нагревает кабель. Вокруг жилы проходит несколько разных защитных оболочек. Они предотвращают повреждение нагревательной жилы, позволяют равномерно распределить тепло по поверхности пола.

Подобные системы работают от обычной бытовой сети. В продаже представлено множество разновидностей электрических теплых полов. Они отличаются областью применения, особенностями монтажа.

Разновидности электрических теплых полов

В категории электрических теплых полов можно выделить три разновидности систем. К первой группе относят кабель, толщина которого составляет порядка 7 мм в поперечном сечении. Его обязательно монтируют в стяжку. Эту систему можно смонтировать под кафель, ламинат, паркет, линолеум или тонкий ковролин.

Второй разновидностью электрических систем является тонкий кабель. Он имеет толщину около 3-3,5 мм. Такие системы могут быть разложены на специальной сетке. Его нужно просто раскатать и зафиксировать при помощи скотча на поверхности. Тонкий провод может также поставляться в бухте. Его раскладывают в виде змейки вручную. Сверху на тонкий провод укладывается плиточный клей и плитка.

Как установить электрический теплый пол, существует определенная система. Следует отметить, что монтаж в этом случае отличается простотой. Если же нужно установить теплый пол под такие покрытия, как ламинат, линолеум, можно отдать предпочтение пленке. Это самый простой в монтаже вариант обогревательных систем для пола.

Терморегулятор

Температуру нагрева электрического теплого пола контролирует специальный датчик терморегулятора. Без этого прибора в помещении со временем стало бы очень жарко, а электроэнергия расходовалась бы неэффективно. Перед началом монтажа системы нужно рассмотреть, как установить датчик теплого пола. Это несложная процедура.

Терморегулятор может иметь встроенный в корпус датчик. Прибор устанавливают на высоте не менее 1 м от пола. Датчик определяет температуру воздуха в комнате. При необходимости прибор отключит подачу питания кабеля. Когда температура снова опустится до заданного значения, терморегулятор включит систему.

В продаже также представлены приборы, в комплект которых входит выносной датчик. Он укладывается в специальной гофротрубе, непосредственно рядом с теплым полом. Этот метод замера температуры является предпочтительнее. В некоторых моделях терморегуляторов предусмотрено наличие воздушного и выносного датчика. В этом случае в помещении устанавливается максимально комфортная температура, исходя из двух показателей.

Производители в комплект поставки оборудования для обогрева обязательно вкладывают подробную инструкцию, как установить теплый пол. Между витками кабеля должно быть расстояние не менее 5 см и не более 20 см. Лучше всего укладывать провод с шагом 10-12 см. Выбор зависит от теплопотерь в помещении.

На основание пола укладывают слой утеплителя (пенополистирол толщиной 3 см). На него укладывают гидроизоляцию и армирующую сетку с ячейками 100х100 мм. К сетке при помощи пластиковых фиксаторов укладывают провод. Нужно выбрать место для установки терморегулятора. От него делают штробу по стене. В нее укладывают гофротрубу, в которую вводится датчик. Она укладывается также между витками провода. Основание заливают стяжкой 3 см с добавлением пластификатора.

Провода от датчика подсоединяют к терморегулятору. Сюда же подводят кабель теплого пола и коммуникации основной сети.

Монтаж кабеля под плитку

Существует определенная методика, как установить теплый пол под плитку. Этот вариант монтажа проще. Для этого не потребуется использовать стяжку. Систему можно будет эксплуатировать уже спустя неделю после монтажа. Кабель, который был залит в стяжку, в первый раз включают спустя месяц после установки.

Мат раскатывают на чистую, прогрунтованную поверхность. В этом случае применять утеплитель необязательно, особенно если квартира находится не на первом этаже. Тонкий провод также раскладывают змейкой. Шаг укладки составляет 7-10 см.

Далее устанавливают аналогичным образом датчик от терморегулятора. Только в этом случае штробу придется делать не только в стене, но и в основании пола. Далее укладывается кафельная плитка. На ее поверхность наносится слой раствора 3-5 мм. Монтаж плитки производится обычным образом.

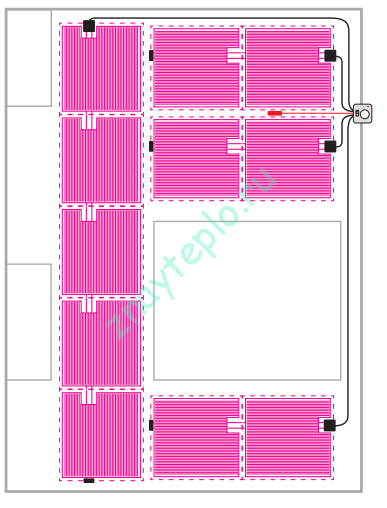

Монтаж пленки

Проще всего выполняется установка пленочного теплого пола. Однако следует учесть, что эту систему нельзя укладывать под плитку. В таких условиях пленка не проработает долго. Класс ее изоляции на порядок ниже, чем у провода. Поэтому пленку рекомендуется монтировать под ламинат, линолеум или ковролин.

Производитель в инструкции обязательно рассказывает, как установить теплый пол. Потребуется приобрести специальный утеплительный материал. Это может быть подложка под ламинат или иные рулонные утеплители, предназначенные для пола. Их толщина составляет 4-7 мм.

В соответствующих местах на подложке вырезают углубления для установки датчика температуры (в этом случае без гофротрубы), а также всех соединительных элементов пленки. Когда пленка будет разложена на основание, монтируют покрытие без клея и раствора.

Рассмотрев вопрос о том, как установить теплый пол, каждый сможет выполнить эту процедуру самостоятельно.

Как установить электрический теплый пол своими руками

Оглавление статьи

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления.  Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.

Существует три основных вида электрического теплого пола:

• Кабельные системы — представляют из себя специальные греющие кабеля.

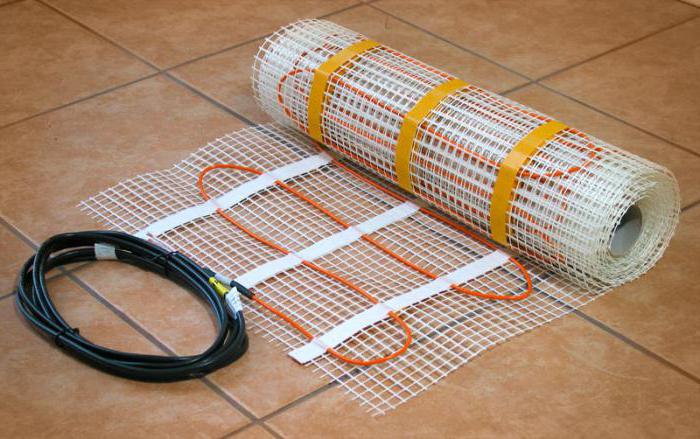

• Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.

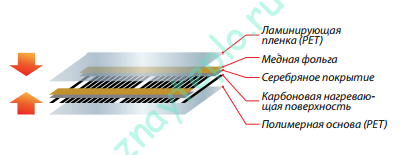

• Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

• Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
• Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
• Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

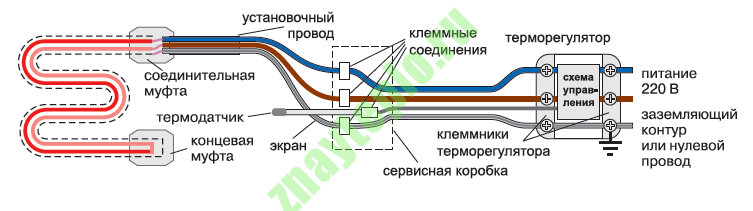

схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

• Укладка теплоизоляции на основание.
• Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
• Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
• Проверка на отсутствие повреждений и работоспособность системы.
• Заливка верхнего слоя стяжки толщиной 3-5 см.

Схема укладки кабеля теплого пола в стяжку.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля.

• В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
• Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
• После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
• Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Подключение терморегулятора

Монтаж кабеля  в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

• Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
• Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
• Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
• Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
• Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
• Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
• Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
• Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

• Выравнять поверхность пола для избежания заломов пленки.
• Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
• При помощи коронки соответсвующего диаметра необходимо
• При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
• Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
• Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
• Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

• Запрещается самостоятельно укорачивать длину греющей части.
• Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
• В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
• Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
• Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.



Теплый пол водяной. Пошаговая инструкция по монтажу

Редкий новый современный дом сегодня обходится без системы  теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола  своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

как правильно сделать теплый пол

Дополнительный обогрев помещения делает дом более уютным, безопасным для маленьких детей. Но самостоятельное сооружение такой конструкции требует соблюдения правил укладки, точного расчета количества нагревательных элементов. Перед тем как сделать теплый пол, необходимо разобраться в его типах и особенностях обустройства. Неправильно подсоединенная конструкция может снизить эффективность работы системы или вовсе сделать ее бесполезной.

Что представляет собой теплый пол?

На рисунке представлены составляющие «пирога» теплого пола при использовании двух разных систем

Он является обособленной системой отопления, который скрывается под напольным покрытием. Может подсоединяться к центральной системе отопления дома (водяной обогрев) или быть индивидуальным (электрический обогрев). Положить теплый пол можно в ванной, детской комнате, а также спальне. При надобности монтаж можно произвести по всей площади дома или квартиры. Но в этом случае ваши траты на энергоносители могут увеличиться.

Существует несколько видов теплых полов: электрические и водяные. Во втором случае для создания системы используются трубы. Для обустройства электрических применяется специальный кабель или инфракрасная пленка.

Особенности укладки любой конструкции

На фото один из этапов монтажа ИК теплого пола: на подготовленное, выровненное черновое основание выкладывается фольгированный пенофол, как теплоотражающая подложка

Чтобы правильно установить теплый пол своими руками, необходимо рассмотреть некоторые особенности монтажа, общие для всех типов конструкций:

1. Прежде всего, необходимо сделать стяжку, чтобы выровнять черновое основание и устранить существующие изъяны. Небольшие проблемы можно устранить при помощи наливной смеси. Дальнейшие работы следует продолжить только после того, как слой высохнет.
2. Далее, производится монтаж всех частей тепловой конструкции: труб с горячей водой и соединение их с коллектором, или прокладка кабеля с тепловым датчиком и регулятором.
3. Монтаж гидро- и теплоизоляционного слоя. Самому уложить эти материалы можно очень быстро. Учтите, что теплоизоляция должна соединяться специальным скотчем. Он должен лежать так, чтобы отражающий слой был направлен вверх.
4. Система укладывается на основание в специальном порядке. Перед этим необходимо нарисовать схему укладки.
5. Подсоединение системы и ее проверка на работоспособность.

Теперь вы узнаете, как установить теплый пол в каждом отдельном случае.

Особенности монтажа электрического пола

Перед тем как положить кабель или инфракрасную пленку, необходимо подготовить помещение. Из него выносится вся мебель, снимается старое напольное покрытие. Поверхность чернового пола тщательно выравнивается цементной стяжкой. Если пол бетонный и на нем имеются трещины, то их следует устранить ремонтным раствором.

Пошаговая инструкция укладки кабельного теплого пола

Далее вся работа состоит из таких этапов:

1. Подготовка места для термостата. Он должен быть монтирован так, чтобы к нему был доступ. Благодаря этому устройству вы сможете самостоятельно регулировать температурный режим конструкции;

В некоторых случаях, когда конструкция будет обогревать всю площадь помещения, требуется прокладка отдельной проводки.

1. Укладка тепло и гидроизоляции. После этого можно своими руками уложить электрический кабель или пленку. Чтобы защитить электрический пол от образования конденсата, требуется гидроизоляция;
2. Настил армирующей сетки. Ее монтаж производится поверх утеплителя. Этот материал позволяет не только упрочнить бетонный слой, но и уберечь систему от перегрева;
3. Монтаж кабеля. Своими руками сделать это нетрудно. Важно правильно рассчитать длину контуров и расстояние между ними. Для укладки применяется специальная монтажная лента, фиксируемая на основании. Она дает возможность избежать появления перегибов кабеля, соблюсти равномерное расстояние между петлями. Греющий элемент нужно укладывать, выдерживая шаг в 20-25 см;
4. Монтаж термодатчика. Технология укладки предусматривает его установку так, чтобы в случае поломки к нему можно было быстро добраться без разрушения бетонного основания. Термодатчик лучше поместить в специальную трубку, которая заливается цементным раствором вместе с тепловой конструкцией;
5. Проверка работоспособности теплого пола. Она производится до заливки стяжки и после нее. Вы должны внимательно осмотреть соединения: они должны быть заизолированными и надежными.

Учтите, что проверка осуществляется не только путем включения конструкции в сеть. Необходимо также несколько раз поменять сопротивление в сети.

Если сооружение работает правильно и греет хорошо, то можно заливать кабель тонкой цементной стяжкой (4 см). Следите за равномерностью заливки раствора. Финишное напольное покрытие на такой пол с подогревом можно укладывать уже через 3-4 дня. Но включать систему следует не ранее, чем через месяц. Бетонная стяжка должна хорошо высохнуть.

Как видите, своими руками класть греющий кабель несложно. Если будет соблюдена инструкция и все будет смонтировано правильно, то система станет эффективной и безопасной.

Особенности монтажа водяного теплого пола

Пол с подогревом помогает сделать дом более уютным. Водяной теплый пол является более экономичным решением, чем электрический. Дело в том, что его можно подсоединить к системе отопления дома. Технология укладки водяной конструкции практически идентична предыдущей. Всю работу можно сделать своими руками, хотя лучше иметь помощника.

Настильная система водяного обогрева (посередине) позволяет укладывать теплый пол в помещениях с ограничениями по нагрузке на перекрытия, и небольшой высотой потолков. Кроме того, она позволяет экономить средства, исключая заливку и армирование стяжки

Естественно, лучше определиться с тем, какой тип системы будете монтировать именно вы. Она бывает бетонной и настильной. Второй тип распространен больше. Он позволяет избежать этапа заливки бетонной стяжки. Вес настильной системы колеблется в пределах 35-50 кг, поэтому использовать ее можно в домах с неукрепленным основанием. Процесс укладки бетонного типа конструкции может занять несколько дней. Технология предусматривает соблюдение таких особенностей монтажа:

1. Этот тип укладки позволяет избежать существенных изгибов труб, которые делают конструкцию менее эффективной и надежной. Естественно, следует учитывать и разновидность труб. У большинства используемого в монтаже материала диаметр гиба не должен быть слишком маленьким.
2. Все работы следует выполнять в строгой последовательности. Для монтажа греющей конструкции используется специальная арматурная сетка, диаметром 4-5 мм или специальные маты. Не следует покупать материал с ячейкой, больше 15 см.
3. Учтите, что максимальная длина одного контура не должна быть больше 100 м. В противном случае система будет неэффективной. На 1 м2 площади можно использовать около 7 погонных метров трубы. Если шаг между петлями больше, то можно обойтись и меньшим количеством материала.
4. Монтаж коллекторного шкафа производится в первую очередь. Учтите, что к нему будут подводиться не только трубы системы, в нем будут устанавливаться переходники, краны, циркуляционный насос. Лучше всего монтировать его в стену. В этом случае он не будет мешать, и к нему можно будет быстро добраться для осуществления ремонта или обслуживания. Осуществить все подключения нужно с соблюдением инструкции. В последнюю очередь к коллекторному шкафу подводятся две трубы: через одну теплоноситель поступает в систему, а через другую охлажденная жидкость возвращается обратно.
5. Регулировка греющей конструкции может производиться в автоматическом и ручном режиме. В первом случае применяется специальный электронный вентиль.
6. Перед дальнейшим осуществлением монтажа бетонной стяжки конструкцию нужно будет опрессовать. Внимательно проверьте все соединения, чтобы нигде не было утечек воды.

Заливка цементной стяжки своими руками должна производиться только при включенной системе. В трубах необходимо создать давление. В противном случае бетонная стяжка потрескается.

Если укладка водяного пола осуществляется в многоквартирном доме с учетом его подключения к общей отопительной системе, то без разрешения соответствующих организаций и ЖКХ не обойтись.

Посмотрите серию из трех видео, в которых подробно освещены все этапы монтажа водяного теплого пола:

Комбинированный вариант теплого пола

Такая конструкция может быть смонтирована своими руками. Она позволяет существенно сэкономить средства, так как работа центрального отопления и пола с подогревом балансирует атмосферу в помещении. Этот вариант считается самым лучшим.

Такой вариант комбинированного водяного отопления отлично подойдет для использования в частном доме

Если у вас централизованное водяное отопление, то для сооружения пола с подогревом вы можете применить инфракрасную пленку, которую можно быстро стелить или демонтировать, а также переносить в другие помещения. При этом организация бетонной стяжки не требуется. Данный вариант будет оптимальным для жильцов многоквартирных домов.

Как видите, сделать теплый пол самостоятельно вполне возможно. Главное, соблюдать технологию монтажа. Если у вас нет навыков проведения таких работ, то лучше проконсультироваться со специалистом или доверить всю работу ему.

Допущенные в процессе укладки ошибки могу стоить очень дорого: от поражения током в случае использования электрической конструкции, до затопления дома, если использовалась водяная система обогрева. Теперь вы знаете, как стелить теплый пол. Оставьте свое мнение о статье в комментариях или поделитесь своим опытом укладки разных систем обогрева.

Материалы По Теме:

укладка своими руками, схема подключения электричества, как правильно установить теплый пол

Особенности

Теплый пол представляет собой отопительную систему, располагающуюся под напольным покрытием. Ее можно использовать в качестве вспомогательного или основного вида отопления.

Состоит такая конструкция из нескольких основных элементов:

Теплопроводы. В зависимости от способа нагревания, их разделяют на водяные и электрические. Последние сегодня стали применять намного чаще, так как работать с ними проще. Водяные полы не способны работать от электричества напрямую. Вода в них нагревается с помощью различных видов котлов, которые следует правильно подключить к трубам.

Монтаж водяного пола – это сложная процедура, которую сможет выполнить не каждый специалист. Но, смонтировав данную систему, вы получите долговечную и экономичную конструкцию.

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

Конструкция терморегулятора для теплого пола

• К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
• К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
• Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.
• Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.
• После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
• Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
• На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Термостат

Задачей этого устройства является отслеживание тем

Как правильно сделать теплый пол

Будет ли теплый пол веянием моды или насущной необходимостью в дополнительном обогреве жилья – неважно. Главное, четко понимать, что это ответственный процесс и что такое правильный монтаж теплого пола.

Виды теплых полов для индивидуального жилья

В России всем известно паровое отопление, в переходное время года для обогрева дома жильцы используют всевозможные электрические обогреватели. Так и теплые полы могут работать на основе гидравлической системы или подключаться к электрическим сетям. Какой вид системы обогрева выбрать, зависит от особенностей индивидуального жилья. Поэтому, перед тем как укладывать теплый пол посоветованный знакомыми, надо точно выяснить правовые аспекты и возможности его монтажа в помещении.

Правила укладки теплого водяного пола требуют основательной подготовки, и вся конструкция будет обладать значительной массой. Во многих случаях, подобная тяжелая структура не допустима в многоквартирных домах. И не только из-за слабости перекрытий, толщина конструкции с водопроводными трубами и подготовительными подложками и укрытиями может достигать 15-20 см. Подобные системы возможны только на первых этажах многоэтажных домов при достаточной высоте помещений, или в индивидуальных строениях.

Владельцам квартир в многоэтажных домах, особенно с невысокими потолками, лучше подумать, как уложить теплый пол пленочный. Это самый простой вариант электрического пола, хорошо подходящий под легкие напольные покрытия. А под более массивную половую отделку комнат – плитку или дерево, правила укладки теплого пола рекомендуют выбрать кабельные или стержневые варианты системы.

Как укладывать водяной теплый пол

Водный теплоноситель, хоть и не обладает смертельными свойствами как электрический, но тоже может доставить немало неприятностей при халатном отношении к обустройству обогревающей системы. Точное понимание как правильно уложить теплый пол гидравлического типа, придет после составления подробной монтажной схемы и технических расчетов теплового узла.

Как правильно класть теплый пол на основе гидравлической системы

Подготовка основания для водяного обогревательного контура, дело не простое. Если имеется какое-либо покрытие, его необходимо снять до плиты перекрытия. Проводится тщательная тепло и гидроизоляция поверхности и ее выравнивание. В качестве изоляционных материалов берется пеноплекс или что-то подобное с плотностью от 40 кг/м³, толщина слоя должна быть 30÷150 мм. Вдоль стен комнаты размещаются демпферные закладки из вспененного полистирола, они призваны компенсировать тепловое расширение греющихся поверхностей.

Водяной теплый пол, правила монтажа:

• усиление подложки арматурой и сеткой для крепления труб;
• укладка металлопластиковой трубы по рассчитанному контуру, такой расчет показывает, как уложить водяной теплый пол под стяжку: змейкой, меандром или спиралью;
• армирование собранной конструкции противоусадочной сеткой;
• тщательная опрессовка всех элементов системы;
• подключение напольной системы отопления к тепловому узлу;
• выполнение бетонной стяжки под рабочим давлением в системе;
• окончательное оформление поверхности напольным покрытием, проводится после полного схватывания бетона и проверки работоспособности конструкции.

Как разложить трубы для теплого пола

Система отопления с помощью водяного теплоносителя, имеет значимую особенность. От отопительного котла подается горячая вода, и, пройдя по отопительному контуру, остывает и возвращается обратно. В монтаже гидравлических конструкций необходимо понимать, как правильно уложить трубу для теплого пола и при этом избежать пересечений и обеспечить оптимальный нагрев помещения.

В составлении схемы раскладки труб, учитывается:

• ограничение площади в 40 м² для одной нитки водопроводной трубы, если помещение больше данного параметра, то кладется дополнительный контур;
• как правильно укладывать трубу для теплого пола в холодных зонах комнаты, это могут быть окна или внешние стены.

Водопроводные трубы с разными режимами обогрева демпфируются полистирольными лентами. Это еще раз подчеркивает точность монтажа системы разработанному проекту. При отсутствии необходимых навыков, лучше обратиться к специалистам.

Как правильно укладывать теплый пол электрический

Как правильно установить теплый пол, изготовленный в электрическом варианте, зависит от его конструкции. Производители выпускают несколько видов электрических полов:

• кабельный – представляет собой одно или двухжильный кабель;
• исполнение в виде матов – тот же кабель меньшего диаметра, закрепленный на сетчатой подложке из полимера;
• стержневой – комплект инфракрасных нагревательных элементов соединенных в лестничную конструкцию;
• пленочный инфракрасный – тонкая лавсановая пленка со впаенными нагревательными элементами.

Как правильно положить теплый пол из электрического кабеля и матов

Нагревательный кабель может иметь одну или две жилы. Это определяет схему его раскладки. Одножильный вариант теплоносителя прокладывается таким образом, чтобы оба его конца присоединялись к сети. Двухжильный кабель присоединяется одним концом к терморегулятору, а другой его конец изолируется.

Кабель укладывается волнообразно или спиралью с расстоянием между витками в 7-15 см. При расчете кабеля рекомендуется исключить площади занятые мебелью или другими габаритными предметами, прилегающими к полу. Теплоноситель монтируется на выровненную поверхность с обязательным теплоизоляционным слоем. Закрепление кабеля лучше выполнять монтажной лентой.

Выводы на стену кабелей, рабочего и от датчика температуры, помещаются в защитные трубки и укладываются в штробу, Выполняется подключение проводников напрямую к термостату или через распаечную коробку. Проводится тестовое включение системы для определения слабых мест. Если выполнена правильная укладка теплого пола, то заливается бетонная стяжка. Бетон закладывается при отключенной системе, а примерно через месяц, можно выполнить декоративную отделку и пользоваться полом.

Монтаж теплого пола из нагревательных матов выполняется в такой же последовательности. Предварительно составляется схема раскладки матов и при необходимости осуществляется их раскрой. Вместо стяжки, на нагревательный мат можно сразу укладывать клей и верхнее покрытие. Эксплуатация пола начинается не ранее чем через 30 суток.

Как укладывается теплый пол пленочного вида

Монтаж пленки хоть и выглядит довольно простым, но также требует грамотного подхода к строительным работам. Основа пола должна быть ровной и тщательно прогрунтованной. Пленка очень тонкая, поэтому может порваться при недобросовестной подготовке основания.

На прогретое, ровное перекрытие укладывается теплоотражающий материал. Нельзя проводить работы с инфракрасной пленкой при температуре ниже 0°C. На покрытии укладывается раскроенная пленка медной жилами вниз, разрезы делаются только по разрешенным линиям. Отдельные листы пленки соединяются согласно электрической схеме, выводы силовых проводов подключаются к терморегулятору. Открытые проводники изолируются битумом.

После установки датчика температуры проводится испытание нагревательного контура, при положительном результате пробного включения, проводится окончательная отделка поверхности пола.

Несмотря на кажущуюся простоту монтажа систем обогрева пола, проведение работ с электрооборудованием требует строго соблюдения правил техники безопасности и контроля производственного процесса. Если нет достаточных умений в производстве электротехнических и строительных работ, это совсем не повод отказываться от комфорта. Для квалифицированной установки теплого пола всегда можно обратиться к специалистам.

Как установить систему обогрева пола Suntouch WarmWire, часть 1

Одно из лучших усовершенствований для пола в ванной или кухне — это использование теплого пола. Есть несколько различных продуктов, которые помогут достичь желанной «теплоты», когда на улице сорок ниже. Одним из наиболее популярных продуктов (по крайней мере, здесь) является излучающий пол с подогревом Suntouch WarmWire. Это действительно долгий срок для проводов, которые нагревают пол (и согревают зубы).

Теперь, когда я дважды употребил слово «tootsies» в одном абзаце, я считаю, что пора двигаться дальше.

В качестве «официального» справочника руководство по установке производителя можно найти в Интернете в одном из этих модных pdf файлов ЗДЕСЬ. Он содержит все, что вам нужно знать перед началом установки. В этом посте вы узнаете, как это работает I , но ваша установка может отличаться по аспектам, о которых вы не знаете. Перед установкой WarmWire вам также необходимо прочитать информацию о производителях.

Это максимально близко к официальному заявлению об отказе от ответственности: Имейте в виду, что методы, которые я использую, будут несколько отличаться от инструкций производителя, предназначенных для тех, кто занимается своими руками.Я профессиональный плиточник (правда — о чем вы смеетесь?). Я беру на себя ответственность за все, к чему прикасаюсь в доме клиента, и принимаю этот риск с помощью методов, которые я выбираю. Прочтите инструкции производителя. перед установкой WarmWire!

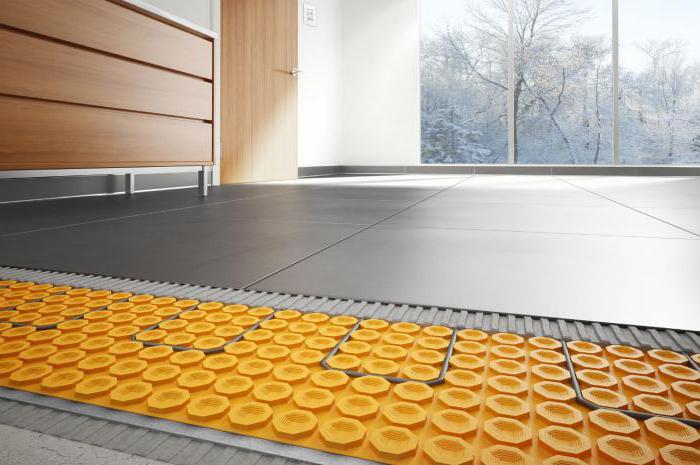

Эта информация посвящена установке подложки под WarmWire, установке провода и установке мембраны Schluter Ditra над проводом с целью укладки плитки .Технические аспекты электропроводки описаны лишь кратко и в очень общих чертах. Они не являются исчерпывающим руководством по правильному подключению нагревательного элемента пола WarmWire к блоку управления и источнику питания. ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПРОИЗВОДИТЕЛЯ ОТНОСИТЕЛЬНО ВАШЕГО ПУЛЬТА УПРАВЛЕНИЯ! По-английски это означает, что если ваш дом взорвется, это не моя вина — я был здесь всю дорогу.

В вашем районе может потребоваться, чтобы электрик подключил ваш нагревательный элемент.Чтобы убедиться в этом, обратитесь к местным строительным нормам. Если это необходимо, а вы этого не сделаете, у вас может быть куча проблем. Не связывайтесь с кодами городов, они не очень хороши, если вы их рассердите. Поверьте мне в этом.

Прикрытие задницы — давайте продолжим.

Система WarmWire состоит из двух основных элементов — провода и блока управления. Блок управления жестко подключен к электрической системе вашего дома, а провод подсоединен к блоку управления. Затем провод проложен за стеной и под полом.После установки вы можете контролировать температуру напольной плитки с помощью блока управления.

Прежде чем вы начнете, вам нужно выяснить, сколько WarmWire вам нужно купить. Приведенный выше PDF-файл содержит диаграмму, в которой объясняется, какой провод вам нужен, исходя из площади пола, на котором он устанавливается. Есть три различных шага, которые можно использовать и использовать разную мощность на квадратный фут. Все это просто сбивает с толку, поэтому я объясню это так: чем ближе вы разместите провод, тем теплее будет ваш пол и тем больше энергии он будет использовать для этого.Достаточно просто, да?

Длина вашего провода зависит от того, какую площадь вы обогреваете. Я быстро вычислил, что площадь комнаты в квадратных футах умножить на 0,90 (поскольку нет необходимости отапливать стены, в туалете и т. Д.) И умножить полученное значение на 4,7. Это даст вам приблизительную длину провода, который вам нужен.

Имеется проволока предварительно измеренной длины. Это не то, что вы можете просто заказать на определенную длину. Это провод с замкнутым контуром, что означает, что это единое целое, а не провод, который можно отрезать до нужной длины.Таким образом, вам нужно выяснить длину и заказать ближайший к этому номеру.

Разные расстояния — 2, 2 1/2 и 3 дюйма. В этом посте я буду использовать настройку 2 1/2 дюйма, поскольку она будет наиболее часто используемой — и потому что это то, что у меня есть фотографии. Вам также необходимо приобрести проволочные ремни, которые будут прикреплять проволоку к полу и удерживать ее на месте, пока вы устанавливаете пол над ним. Не используйте гвозди, шурупы и т. Д. — используйте ремни. У них есть предварительно разнесенные зажимы, чтобы правильно удерживать провод на месте.А любым другим способом вы рискуете повредить или оборвать провод.

Для этой конкретной установки я решил использовать цементную плиту Hardiebacker 1/2 ″ на полу с установленным на ней тепловым проводом. Выше я использовал мембрану Schluter Ditra для основания плитки. При использовании Ditra ваш нагревательный элемент, будь то проволока, коврик или другой тип, должен находиться под Ditra, а не между Ditra и плиткой.

Вы можете щелкнуть любую из плохо сделанных фотографий, чтобы увидеть полноразмерную версию.

Рисунок 1

Убедитесь, что ваш Hardiebacker или любой другой субстрат, который вы используете под проволокой, установлен правильно для правильной укладки плитки. Это обязательно, так как это самый базовый слой для вашего пола. Если все сделать неправильно, вы рискуете поставить под угрозу всю установку — обратите внимание, это обходится дорого! Прочтите, как правильно установить заднюю панель для напольной плитки. Зайдите по этой ссылке — я просто сяду здесь и выпью пива Pepsi, пока вы пьете.

Хорошо! (Не могу поверить, что только что напечатал это) Первое, что нужно сделать (после правильной установки подложки — в данном случае — защитника — рис. 1) — это установить ремни.Металлические ремешки для WarmWire имеют выступы через каждый дюйм. Я уверен, что вы поймете, как использовать их для любого выбранного вами интервала.

Рисунок 2

Рисунок 3

Для этой конкретной установки я использовал каждую третью вкладку в некоторых областях и все остальные вкладки в других. Я делаю это для того, чтобы пол в определенных местах (перед душем и ванной) был теплее, а в других — в меньшей степени. Не знаю, стандартная это практика или нет — это для меня. Если вас это беспокоит, просмотрите «отказ от ответственности» вверху.

Ремни кладут на пол и привинчивают. (рис. 2, 3) Suntouch рекомендует использовать спрей-клей, чтобы удерживать ремни на месте, пока вы не прикрутите их — я этого не делаю. У меня нет проблем с хранением их там, где они должны быть без этого, и мне не нравятся какие-либо посторонние вещества под моими плитами, особенно те, к которым тонкое покрытие может прилипать или не прилипать.

Расстояние между табуляторами

Я кладу ремни через каждые четыре фута, чтобы удерживать провода на месте.Я считаю, что это дает мне достаточно силы для того, что мне нужно сделать над проволокой, прежде чем раствор полностью затвердеет. Как только это произойдет, они все равно никуда не денутся. Но вам нужно, чтобы они оставались на месте до этого момента. Не пытайтесь использовать ярлык с этой деталью, если вы повредите провод, вам нужно будет 1. заплатить, чтобы заменить его, и 2. начать все сначала. Ни один из этих методов не является моим предпочтительным.

Вы можете приобрести электронный ящик Suntouch, который называется «LoudMouth». Это небольшая электронная коробка с 9-вольтовой батареей, к которой вы подключаете провод, когда начинаете установку.Если вы повредите или перережете провод в какой-либо момент, коробка будет кричать в вас непристойности, называть вас по имени, поджигать вашу собаку или что-то такое, что недвусмысленно сообщит вам, что вы облажались с собакой (надеюсь, пока не был в огне).

Если вы повредите провод, вы можете приобрести комплект для сращивания, с помощью которого вы сможете отремонтировать поврежденный провод. Я расскажу об этом в другом посте — надеюсь, никому не нужно его читать.

Конец WarmWire, прикрепленный к блоку управления, в два раза толще, чем нагревающая часть провода.Прокладку провода нужно начинать с основания стены под блоком управления. Разверните WarmWire, пока не дойдете до меньшей части провода — нагревательного элемента — и поместите эту часть провода у основания стены. В общих чертах, вам не нужна более толстая часть проволоки под полом — только более тонкая часть.

А теперь самое интересное. Начиная с точки у основания стены, натягивайте WarmWire взад и вперед по полу, используя правильное расстояние между выступами и расстояние между проводами.На фотографиях крупным планом он установлен на каждой третьей вкладке. Поместите провод под правильный язычок и надавите на него, чтобы удерживать на месте. НЕ ИСПОЛЬЗУЙТЕ молоток, отвертку или пивную банку Pepsi, чтобы толкать или толкать язычок вниз.

Рисунок 4

Рисунок 5

Вы хотите начать с одной стороны вашей комнаты и закончить с другой. НИКОГДА не нужно перекрещивать провода друг с другом. Расстояние между ними должно быть не менее двух дюймов во всех точках. Планируйте соответственно. Вот почему вы хотите получить свой макет перед тем, как начать.

Это утомительно, но не торопитесь и исправьте. Это необходимо для правильной работы вашего WarmWire.

Рисунок 6

Конец WarmWire немного толще самого провода. Обычно я беру нож или отвертку и вырезаю небольшую канавку в моей подкладке или черновом полу, в которую помещаю конец. В идеале вы хотите, чтобы конец провода заканчивался у стены, и в этом случае вы можете просто заправить его между задним щитком и опорой стены (вы оставили зазор, верно?), Но иногда вам нужно закончить его перед собой тщеславие или ванна.

То же самое делаю и с пробником. Также имеется датчик температуры, который необходимо разместить под плиткой, чтобы регулировать температуру. Он также толще самой проволоки. Вы можете просто вырезать канавку в черновом полу, чтобы разместить ее.

Рисунок 7

Когда вы закончите натягивать WarmWire на пол, будьте осторожны, чтобы не злоупотреблять им. По нему можно ходить, но не танцуй, понимаешь, о чем я? Сделайте перерыв — вы это заслужили. Когда я протрезвею после оставшейся части, мы расскажем, как установить Schluter’s

.

Установка ламината HARO простым и быстрым способом

Быстрая укладка, тепло и бесшумно под ногами — в том числе с ламинатом.

Чтобы установить плавающий ламинатный пол, не нужно волшебства. Все, что вам нужно сделать, это соблюдать несколько основных правил и использовать правильные инструменты. Процедура очень проста: отдельные ламинатные доски соединяются друг с другом, не будучи прочно соединенными с черным полом или другими элементами конструкции.Бесклеевая система установки Top Connect — возможно, самая простая в мире — помогает вам в этом.

Правильный черновой пол
Подготовка — это все: когда вы устанавливаете плавающий пол, черный пол должен быть полностью ровным. Это гарантирует, что уложенный пол будет твердым и бесшумным при ходьбе и долгое время останется красивым. Самый простой способ выровнять неровности чернового пола — использовать самовыравнивающийся состав.Затем поместите влагозащитную пленку на черновой пол, добавьте изоляционную подложку, и все готово к установке. Прочтите и следуйте инструкциям по установке.

Здесь вы можете посмотреть видео по установке

Установка
Подробные инструкции HARO показывают, как укладывать пол, шаг за шагом. Обрежьте ламинатные доски по размеру, соедините, готово! Ламинированный пол HARO разработан для бесклеевой укладки.Будьте осторожны, чтобы по периметру оставалось достаточно места для расширения. В противном случае ламинат позже может потрескаться. Небольшие распорки между полом и стеной обеспечивают правильное расстояние до стены. Вы можете просто удалить их, как только закончите. Все, что сейчас отсутствует, — это подходящие плинтусы для вашего нового ламинатного пола — идеальный завершающий штрих.

Тихо и тепло под ногами — ламинат тоже может этого предложить
При правильной звукоизоляции или установке ламинатного пола HARO Silent CT вы можете звукоизолировать ламинатный пол.А сочетание с полом с подогревом привнесет в ваш дом дополнительное тепло и уют.

HARO Ламинированный пол TRITTY 100

Gran Via 4V Дуб альпийский натуральный * натуральный матовый Нет

HARO Ламинированный пол TRITTY 100

Однополосная доска 4V Дуб Италика натуральный * аутентичный Silent Pro

Ламинированный пол HARO TRITTY 200 Aqua

Gran Via 4V Дуб Венето песочный * аутентичный матовый Silent Pro

,
