Как установить теплый пол под плитку – инструкция по монтажу и установке

Укладка теплого пола под плитку своими руками

Ошибочно полагать, что напольные системы обогрева — излишняя роскошь. Скорее, это комфорт и экономия, особенно в тех комнатах, где планируется устройство покрытия из кафеля. Объясняется это просто: керамические изделия хорошо проводят тепло, поэтому греющие элементы в полу будут функционировать весьма эффективно. Надо сказать, что укладка теплого пола под плитку очень уместна при новом строительстве или замене старого напольного покрытия. В данной статье мы и расскажем о том, как выбрать и установить напольное отопление под кафельную плитку.

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

• электрические;
• водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами

, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в  частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

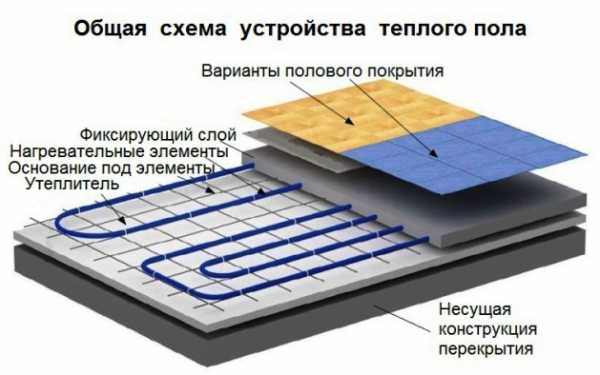

Общие рекомендации по монтажу

Невзирая на то, что технология укладки электрического теплого пола под плитку отличается от монтажа водяной напольной системы, у них есть общие моменты и они весьма важны. Речь идет о качественной подготовке основания. Вне зависимости от типа применяемых нагревательных элементов процедуру надо выполнить очень тщательно, поскольку от этого зависит долговечность и эффективность работы напольного обогрева.

Поверхность бетонного основания должна быть максимально ровной. Выступы и наплывы бетона придется удалить, а выбоины и углубления – заделать цементно-песчаным раствором. Бывает, что количество дефектов слишком велико, в этом случае можно выполнить поверх некачественного покрытия тонкий слой бетонной подготовки с наполнителем из гравия или шлака. Чтобы впоследствии установить терморегулятор, в стене делается углубление, а под ним – строб под провода для присоединения контура и датчика температуры.

Следующий важный момент заключается в том, что установка теплого пола под плитку требует устройства гидроизоляционного и теплоизоляционного слоя. Гидроизоляция необходима на полах первого этажа, особенно когда они расположены на грунте. Для этой цели берут толстую полиэтиленовую пленку и раскладывают ее по всей площади комнаты с напуском на стены в 10 см. Стыки пленки делают внахлест и тщательно проклеивают скотчем. Далее, по всему периметру комнаты к стене закрепляют демпферную ленту.

При устройстве напольного отопления на плитах перекрытия над теплыми помещениями гидроизоляционный слой не требуется. Если же нижние этажи не обогреваются, прокладывание слоя пленки обязательно.

Многие инструкции монтажа теплых полов, составляемые менеджерами продающих компаний, гласят о том, что утеплять перекрытия над теплыми этажами не нужно. На самом деле слой теплоизоляции нужен всегда, но его толщина бывает различной и зависит от вида основания. На перекрытия над отапливаемыми этажами следует класть пенопласт толщиной 30—50 мм

и плотностью не менее 35 кг/м3 или экструдированный пенополистирол 20 мм.

Благодаря этому все тепло, отдаваемое греющим контуром, будет поступать в наше помещение, а не в соседнее, находящееся снизу. Перекрытия над подвалами утепляются пенопластом толщиной 80 мм, а для полов на грунте нужен слой не менее 100 мм той же плотности. Прежде чем монтировать нагревательные элементы, по утеплителю надо расстелить фольгированную теплоотражающую пленку.

Чтобы хорошо и надолго уложить теплый пол под плитку, нужно приобретать качественные материалы. Не стоит гнаться за дешевизной, особенно при покупке труб, кабелей и других комплектующих напольных систем обогрева. Помните, что любая неисправность греющего контура приведет к демонтажу всего или части покрытия из плитки, а это недешево. Не пытайтесь с целью экономии приспособить для пола плитку, предназначенную для стен или некондиционные керамические изделия, они могут потрескаться.

Электрический теплый пол

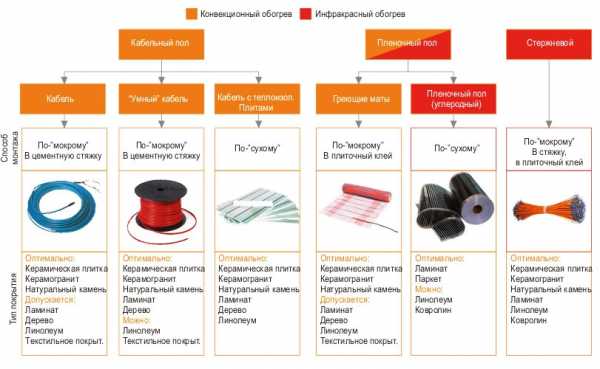

Нагревательные напольные системы примечательны своим разнообразием, от этого зависит и технология их устройства. В ситуации, когда в помещениях укладывают плиточные полы, из всех существующих видов электрических нагревателей применяются следующие:

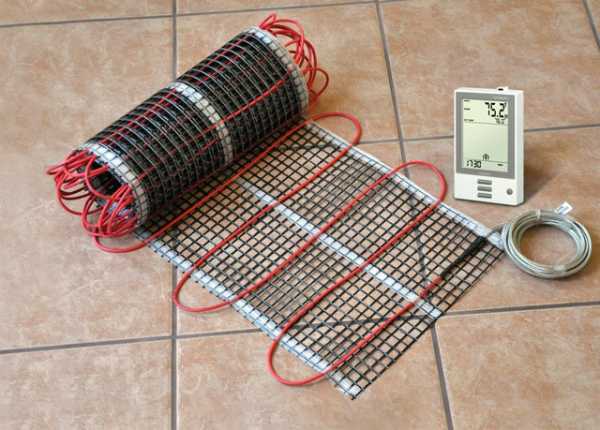

• кабельные нагревательные маты;
• сетки из отдельных угольных стержней;
• кабельные системы.

Помимо вышеперечисленных существуют еще нагреватели пленочного типа. Однако, монтаж инфракрасного пленочного теплого пола осуществляется под финишные покрытия сухим способом, устройство стяжки или нанесение клеящей смеси для кафеля не рекомендуется.

Прокладывать кабельные системы в ванной под плитку имеет смысл только тогда, когда вы устраиваете такое же отопление во всей квартире, поскольку технология устройства кабельных контуров предусматривает заливку стяжки. Это усложняет процесс и растягивает его во времени, раствору потребуется для полного застывания 28 дней, только потом можно класть кафель. Гораздо удобнее положить теплый пол без стяжки, используя в качестве греющих элементов кабельные маты или стержневые нагреватели. Технология тут проста:

• на подготовленном основании раскатывается термомат или сетка из стержневых элементов и надежно фиксируется. Не следует размещать нагреватели в полу под ванной, стиральной машиной или мебелью. Это не имеет смысла, кроме того, изделия могут выйти из строя от перегрева.
• устанавливается терморегулятор и датчик температуры на места, подготовленные еще до того, как стелить теплый пол. Дальше осуществляются все подключения в соответствии со схемой, прилагаемой к изделию, проверяется сопротивление контура.
• при монтаже в комнате с повышенной влажностью клеящая смесь для плитки наносится в 2 слоя. Сначала ложится первый слой, покрывающий кабель или угольный стержень, ему дают время застыть. Затем поверхность покрывается гидроизоляционным составом, и только потом можно наносить второй слой клея и укладывать плитку на пол.

В комнатах с нормальной влажностью, например, кухне, класть клеящую смесь в 2 слоя с гидроизоляцией не нужно, достаточно нанести плиточный клей 1 раз толщиной не менее 20 мм над кабелем. Операцию по нанесению следует производить пластмассовым зубчатым шпателем, чтоб не повредить изоляцию проводов.

По истечении времени, отведенного на застывание клея инструкцией, напольное отопление можно включить и эксплуатировать.

Водяной теплый пол

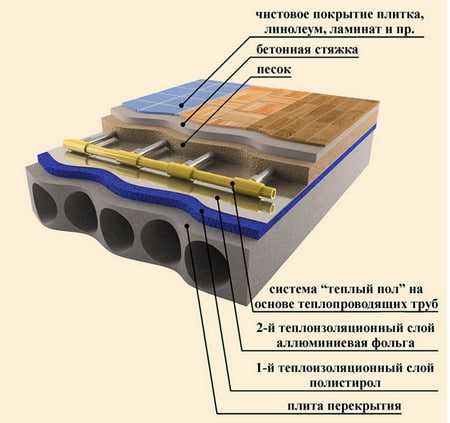

Технология, по которой производится укладка водяного теплого пола под плитку, предусматривает заливку стяжки, после того как трубы греющего контура разложены на готовом основании с утеплителем. Крепление труб выполняется пластмассовыми фиксаторами различных типов. Другой распространенный способ – это взять арматурную сетку с размером ячейки, равным шагу укладки контура, и поместить ее поверх теплоизоляции. После этого труба прикрепляется к прутьям сетки с помощью пластиковых хомутиков.

Подводки от контура подключаются к распределителю, система заполняется водой и проверяется на герметичность. После этого ставятся маяки, размешивается раствор и выполняется заливка стяжки по всем правилам проведения подобных работ. При этом следует помнить, что толщина стяжки над верхом трубы должна быть не менее 30 мм.

Последний этап – укладка керамической плитки, к нему приступают, когда стяжка окончательно застынет. В этом случае надо соблюдать минимальную толщину клея, указанную в инструкции. Включение системы в работу возможно после того, как клеящая смесь высохнет.

Заключение

Проще всего устанавливать под плитку электрические термоматы. Процесс займет не так много времени, как укладка кабелей или труб в стяжку, поскольку последней нужно время на застывание. Но не всегда целесообразно организовывать электрический обогрев пола, если есть более дешевый источник тепловой энергии, так что все труды по устройству стяжки впоследствии окупятся.

cotlix.com

Теплый пол под плитку своими руками

Плиточные полы чаще всего укладывают в помещениях с повышенной влажностью: в кухне, в санузле, а также в прихожей. Половая плитка имеет хорошие декоративные качества, ее легко мыть, она не боится влажности. При этом плиточная поверхность холодная наощупь, и создает дискомфорт при хождении по ней без обуви. Решение этой проблемы – теплый пол под плитку. Его можно выполнить своими руками, без капитальных переделок пола и больших финансовых затрат.

Теплый пол под плитку своими руками

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием  греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Материалы для теплого пола под плитку

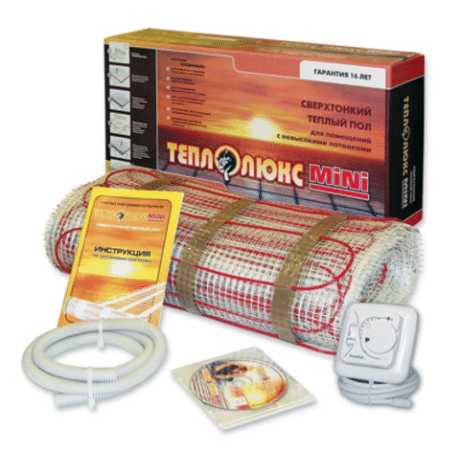

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

• Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
• Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
• Мультиметр для измерения сопротивления кабеля.

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

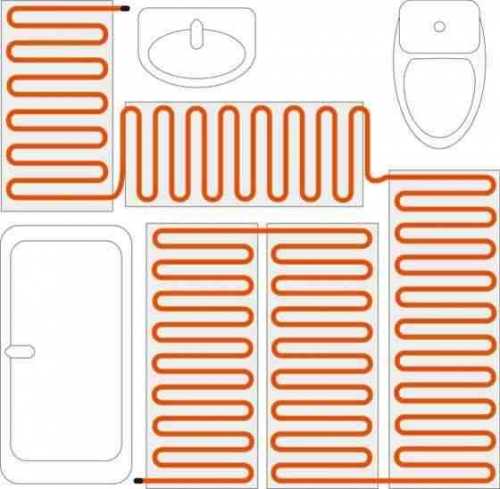

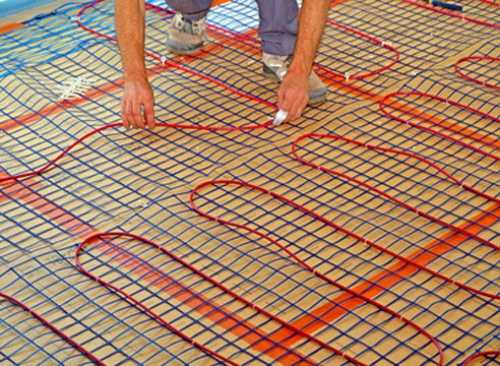

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.

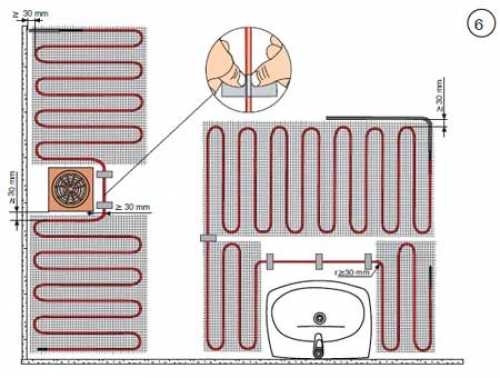

2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

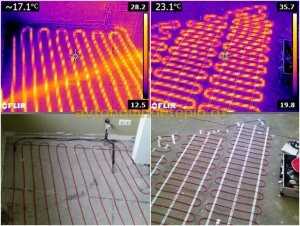

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.

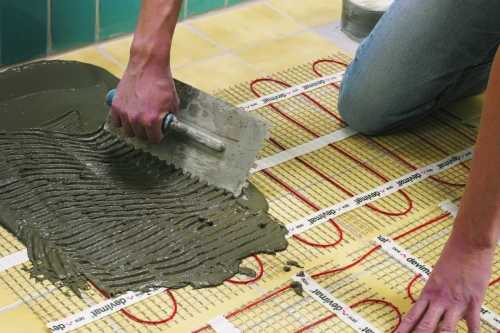

3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.

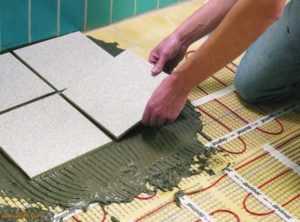

4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки



До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Видео — монтаж теплого пола под плитку

stroyvopros.net

Теплый пол под плитку — выбор и установка своими руками

Керамическая плитка – самый распространенный материал для финишной отделки пола, вне зависимости от того, бетонный он или деревянный. Кафель имеет массу преимуществ, среди которых практичность и долговечность. Главным недостатком покрытия является то, что оно холодное, ходить по такому полу некомфортно. Именно по этой причине устанавливают теплый пол под плитку. С его помощью будет прогреваться не только холодное покрытие, но и помещение, тем самым можно добиться снижения затрат на отопление.

Установить систему теплых полов и положить плитку можно как с помощью специалистов, так и своими руками. Главное, правильно выбрать тип подогрева, сопутствующие материалы и следовать советам профессионалов.

Выбор типа теплого пола и подготовка основания

С чего начинается монтаж теплого пола под плитку? Первым делом стоит подобрать наиболее подходящую под кафель систему «теплый пол». Как известно, обогрев может быть водяной или электрический. Последний, в свою очередь, подразделяется на три вида:

Типы электрических систем теплого пола

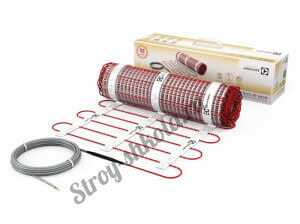

Укладка электрических матов наиболее предпочтительна, если планируется класть керамическую плитку. Самый простой вариант – купить комплект целиком, это избавит от необходимости бегать по магазинам в поисках необходимых элементов. В комплект, как правило, входят маты, терморегулятор, соединительные провода схема монтажа и инструкция.

Не стоит выбирать дешевый электрический пол, поскольку в таких случаях качество зачастую оставляет желать лучшего.

Кроме самого комплекта понадобятся фольгированный пенофол для утепления, плитка, плиточный клей, затирка, пластиковые крестики, зубчатый шпатель, а также материалы и инструменты для заливки стяжки.

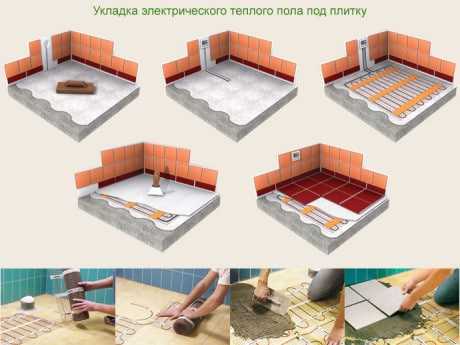

Последовательность монтажа нагревательных матов под плитку

Начальный этап работ по укладке системы «теплый пол» под плитку – подготовка основания. Очень важно, чтобы оно было ровным. Для этого удаляется прежнее покрытие, следует устранить все дефекты на основании или механическим способом, или с помощью быстросохнущих смесей. Можно использовать и цементно-песчаные растворы, однако они долго высыхают.

Стяжку рекомендуется делать даже в том случае, если пол деревянный. От того, насколько ровным будет основание, зависит корректная работа теплых полов. Если кабель или нагревательные маты будут перекрещиваться, загибаться или упираться в бугры, высока вероятность их поломки. Ремонт в таком случае будет делать крайне затруднительно или даже невозможно.

Подготовка к монтажу

После того как подготовлено основание пола, нужно определиться с местом, где лучше монтировать термостат. Подключать теплый пол под плитку рекомендуется отдельно, то есть стоит сделать для терморегулятора свой вывод из электрощита. Потом можно приступать к укладке теплоизоляционного материала и кабеля.

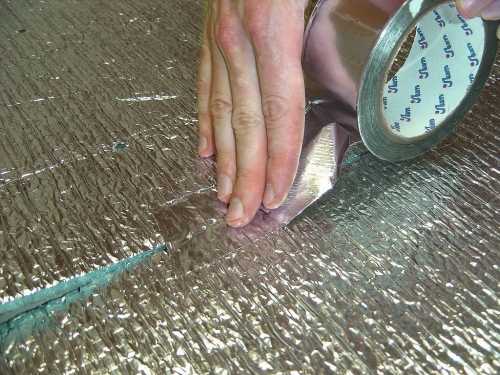

Как говорилось выше, в качестве теплоизоляции применяется фольгированный пенофол. Его необходимо стелить фольгой вверх, стыки между частями рулона проклеиваются монтажным скотчем. Для более качественной теплоизоляции пенофол стелется с заходом на стены. После этого по периметру помещения клеится демпферная лента. Она необходима для компенсации расширения стяжки при нагревании. Поверх теплоизоляционного слоя кладется армирующая сетка. Она служит для предотвращения прямого контакта с греющими элементами и упрощает установку теплых полов под плитку.

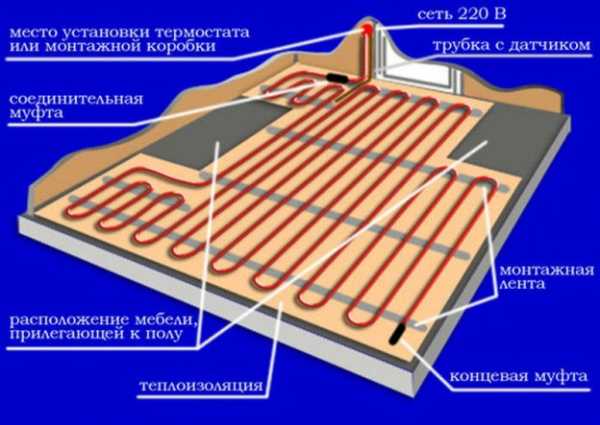

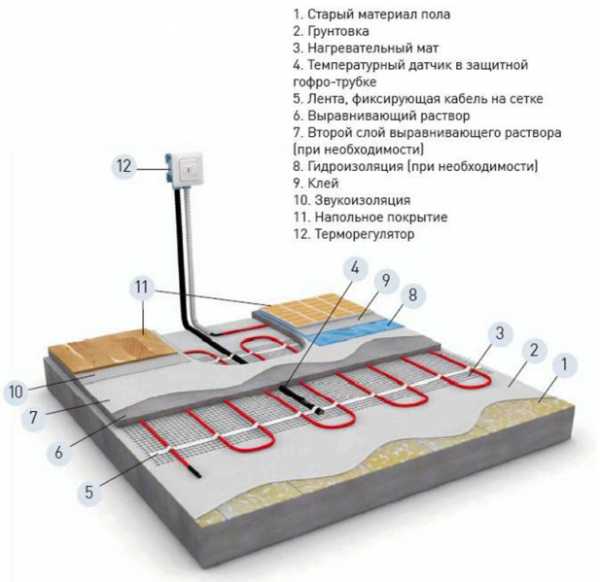

Основные комплектующие теплого электрического пола: кабель, теплоотражающая подложка, терморегулятор

Управление и контроль за подогревом пола осуществляется с помощью термостата и термодатчика. Терморегуляторы бывают как механическими, так и электронными. С помощью данного устройства можно установить желаемую температуру. Термодатчик монтируется в полу.

Укладка проводов осуществляется в штробу, которая делается от терморегулятора вертикально перекрытию. Затем датчик помещается в гофру и подводится к месту контроля за температурой. Таким местом является середина между двумя витками кабеля. Конец гофрированной трубки, которая будет находиться в толще стяжки, заливается герметиком или заклеивается изолентой – раствор не должен попасть внутрь.

Укладка датчика теплого пола осуществляется посередине между витками кабеля. Конец гофрированной трубки герметизируется

Перед тем как уложить кабель или нагревательные маты своими руками, тестером замеряется сопротивление. Разница с паспортными данными не должна превышать 10%. Если сопротивление в норме, можно установить теплый пол под плитку.

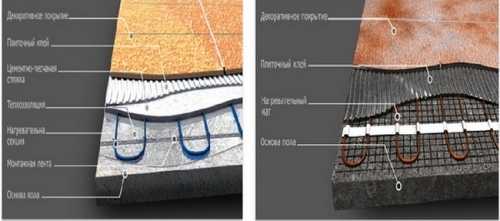

Установка теплого пола под плитку

Электрический пол может служить как дополнительным, так и основным источником тепла. Здесь есть несколько типов кабелей:

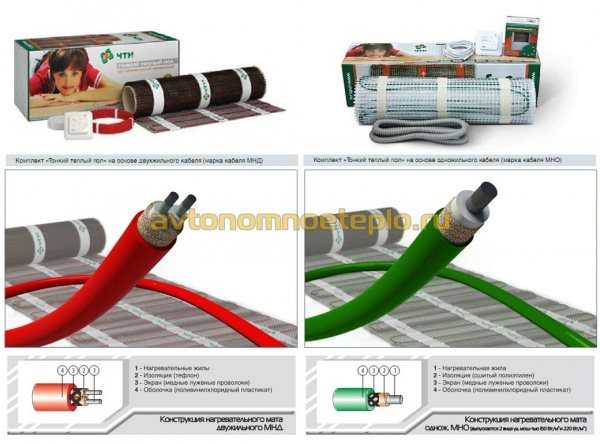

• Одножильный;
• Двужильный;
• Сверхтонкий (нагревательные маты).

Одножильный или двужильный кабель укладывается только в цементно-песчаную стяжку.

В чем разница между видами кабеля? Одножильный стоит дешевле, а при монтаже его нужно обязательно возвращать к термостату. Двужильный более дорогой и безопасный, подходит для применения в помещениях любой планировки. Кабель крепится на армирующую сетку с помощью хомутов. Класть его нужно в по схеме змейка, так, чтобы расстояние между витками было одинаковым.

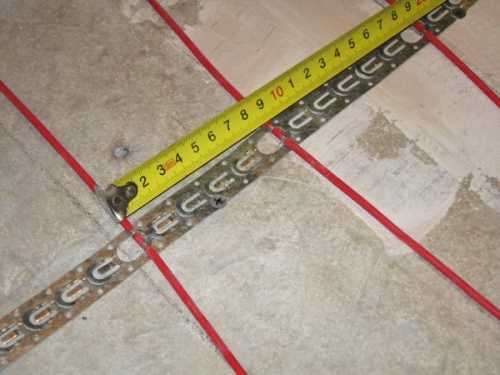

Процесс закрепления кабеля на монтажной ленте

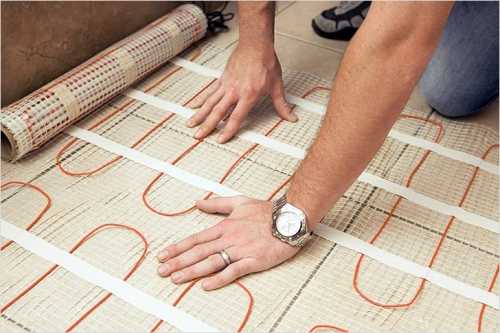

Нагревательные маты укладываются гораздо проще, поскольку сверхтонкий греющий кабель закреплен на полимерной сетке, и ее нужно всего лишь расстелить. При этом важно точно рассчитать, сколько потребуется материала.

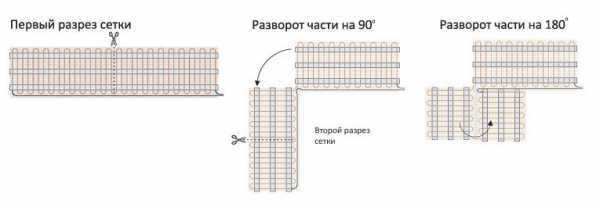

Термоматы можно разрезать и поворачивать для удобства укладки, естественно, не повредив кабель!

Общее правило для расчета количества материала – учитывать только обогреваемую площадь, так как под тяжелую мебель и крупногабаритные предметы он не монтируется.

После того как теплый пол под плитку уложен, следует проверить, правильно ли он подсоединен. Для этого повторно замеряется сопротивление. Полученное значение должно совпадать с предыдущим измерением. Подробнее о том как это делать смотрите на видео:

Что касается инфракрасных теплых полов, то они делятся на биметаллические и углеродные. Под плитку подходит последний тип. Он бесшумный, устойчив к коррозии, а если случилась неполадка, то отключается только тот участок, который поврежден. Укладка пленочного пола имеет несколько нюансов:

1. Необходимо использовать теплоотражающую подложку. Лучший вариант – техническая рулонная пробка, толщина которой составляет 2 мм;
2. Перед монтажом кафеля своими руками следует уложить монтажную стекловолоконную сетку с размером ячейки не более 30 мм.

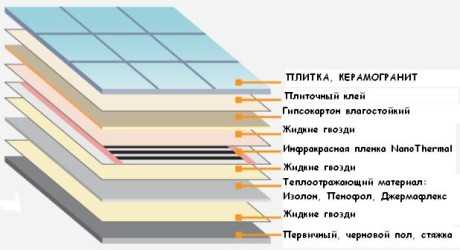

Пирог пленочного теплого пола под плитку

Как вычислить мощность? 1 м2 пленки потребляет приблизительно 150 Вт. Эту цифру нужно умножить на площадь подогрева, и получится нужная мощность потребления.

Если длина уложенной пленки больше, чем надо, ее края обрезаются строго по линии отреза. Термодатчик размещают под пленкой в канавке и крепят на скотч к подложке. Лучше, если он будет расположен рядом с термостатом. Чтобы пленка не смещалась при укладке кафеля, ее фиксируют скотчем к подложке. Затем прокладываются провода и параллельно подключаются к сети. Специалисты советуют использовать кабели разных цветов: один кабель одного цвета подсоединяется к одной клемме полосы.

 Провода можно спрятать под плинтус или в штробу.

После этого провода соединяются с терморегулятором согласно инструкции. Если мощность системы превышает 2 кВт, для ее подключения требуется установить специальный автомат. Подробнее о всех этапах монтажа системы теплого пола на видео:

Заливка стяжки и укладка плитки

Когда теплый пол смонтирован, можно приступать к обустройству стяжки. Сделать раствор можно по такому рецепту:

• Одна часть цемента;
• Четыре части песка;
• Пять частей щебня;
• 0,6 части воды;
• Для придания смеси эластичности нужно добавить 1% пластификатора от массы цемента.

Толщина стяжки должна составлять от 30 до 50 мм. Если используются маты, стяжка не нужна, поскольку они укладываются в плиточный клей.

Когда нанесенный раствор застынет (на это потребуется два-три дня), можно своими руками класть плитку. Если у вас нет опыта, то воспользуйтесь помощью специалистов. Технология практически не отличается от обычной. Но лучше приобрести клей, предназначенный именно для системы «теплый пол». На видео раскрывается ответ на вопрос о том, как класть плитку по теплым полам на стыке разных комнат:

Включать теплые полы следует только после полного высыхания стяжки, которое занимает 21 день.

Как видно, под кафель теплый электрический пол можно установить и своими руками. Чтобы сделать это правильно, требуется соблюдать рекомендации профессионалов и условия выполнения работ, а также выбирать только качественные материалы проверенных производителей. Ждем ваши комментарии и мнения.

Материалы По Теме:

polprofy.ru

Установка теплого пола под плитку

Обустройство теплых полов особенно актуально для помещений с повышенной влажностью, таких как кухня, санузел или прихожая, где в качестве напольного покрытия используется керамическая плитка. Плиточные полы также могут обустраиваться в сауне, на балконах и верандах, где монтаж теплого пола под плитку будет не менее уместным. Более того, теплый пол под плитку может стать эффективным дополнением к основному радиаторному отоплению. Преимущества керамической плитки очевидны: она характеризуется влагостойкостью, практичностью и долговечностью, а также оригинальным внешним видом. Она неприхотлива в уходе, но, в то же время, остается холодной на ощупь даже в летнее время, что создает дискомфорт при хождении босиком по плиточному полу. Однако, в виду высокой теплопроводности керамической плитки, решение этой проблемы было найдено – оно подразумевает установку теплого пола под плитку. Отметим, что керамическая плитка является идеальным напольным покрытием в случае обустройства системы «теплый пол», так как нагревательные элементы, которые располагаются под напольным покрытием, способствуют прогреву помещения, благодаря чему, ценная в летний период прохлада плиточного пола, сменяется комфортным теплом, необходимым осенью. Различают несколько способов обустройства системы «теплый пол», и выбор наиболее подходящего зависит от множества факторов, каждый из которых необходимо рассмотреть более подробно.

Содержание

1. Преимущества и основные разновидности систем обогрева «теплый пол»
2. Что необходимо учитывать в процессе монтажа электрического теплого пола?
3. Электрический теплый пол: варианты обустройства
4. Разновидности электрических теплых полов: преимущества и недостатки
5. Монтаж теплого пола под плитку: пошаговая инструкция



Преимущества и основные разновидности систем обогрева «теплый пол»

• По сравнению с традиционной радиаторной системой отопления, теплый пол под плитку, технология обустройства которого будет рассмотрена далее, характеризуется рядом преимуществ:
• В процессе эксплуатации системы «теплый пол» сохраняется естественная влажность воздуха в помещении;
• Создается равномерное распределение теплого воздуха в комнате;
• Обустройство теплого пола является идеальным вариантом в том случае, если в качестве напольного покрытия выбрана керамическая плитка, которая характеризуется высокой теплопроводностью и является своеобразным «аккумулятором» тепла.

Основные разновидности системы «теплый пол»:

• Электрический теплый пол, конструкция которого предполагает использование:

1. нагревательных матов;
2. электрического кабеля.

• Инфракрасный (пленочный) теплый пол, который по некоторым классификациям является разновидностью электрического теплого пола;
• Водяной теплый пол.

Что необходимо учитывать в процессе монтажа электрического теплого пола?

Подогрев полов, выполненных из керамической плитки, может быть осуществлен несколькими способами, в связи с чем, выбирая лучший теплый пол под плитку, необходимо ответить на несколько вопросов, что позволит наиболее точно определиться с выбором. В первую очередь важно выяснить следующее:

• Обустраиваемая вами система является основным или дополнительным источником отопления?
• Какова максимальная толщина системы «теплый пол» с учетом высоты потолков в помещении?
• Каков тип отопительной системы в жилом объекте, где будет осуществляться монтаж теплого пола (центральное или автономное)?
• Планируете ли вы осуществлять монтаж бетонной стяжки?

Теплый пол под плитку фото



Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью. Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

• Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;
• Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
• Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола – пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет – данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап – монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.

Важно! Пленочный пол —  разновидность теплого пола, который нельзя укладывать под плитку и монтировать в слой бетонной стяжки.

Разновидности электрических теплых полов: преимущества и недостатки

Укладка электрического пола под плитку может осуществляться с использованием электрического кабеля или нагревательных матов (термоматов). Каждый из них характеризуется своими достоинствами и недостатками, которые будут рассмотрены далее.

• Подогрев теплого пола на основе электрического кабеля является разновидностью, которая появилась раньше всех, однако по-прежнему остается актуальной и составляет достойную конкуренцию способам монтажа на основе более современных нагревательных элементов.

Преимущества теплых полов на основе греющего кабеля:

• Низкая стоимость используемых материалов;
• После отключения электричества сохраняет тепло на протяжении определенного промежутка времени, что позволяет сэкономить электроэнергию.

Однако для него характерны и недостатки:

• Если потребуется ремонт системы, могут возникнуть сложности, связанные с необходимостью демонтажа бетонной стяжки;
• Сложности, связанные с правильным расчетом длины проводника;
• В случае неплотного прилегания кабеля к бетонной стяжке или в случае размещения мебели над местом его залегания, возникает повышенный риск перегревания системы и выход ее из строя;
• Низкая электробезопасность системы.

• Усовершенствованным вариантом обустройства системы «теплый пол» является использование термоматов, которые могут быть как конвекционными, так и инфракрасными. Конвекционные маты представляют собой более современный вариант нагревательного кабеля, закрепленного на сетчатой основе.

Преимущества теплого пола на основе термоматов:

• Облегченный расчет необходимого количества материала;
• Меньшая толщина требуемой бетонной стяжки;
• Менее трудоемкая укладка в совокупности с более доступной ценой.
• Недостатки системы «теплый пол» указанного типа:
• Сложности, возникающие в процессе ремонта поврежденного участка;
• Пожароопасность, которая характерна для любого типа электропроводки.

• Монтаж теплого пола на основе пленочного покрытия – еще один вариант обустройства теплого пола, в процессе которого не допустима укладка бетонной стяжки.

Преимущества метода:

• Низкие затраты электроэнергии;
• В процессе укладки пленочного покрытия не требуются специализированные профессиональные навыки;
• Отсутствие необходимости в проведении сложных подготовительных работ;
• Может использоваться для обустройства подогрева деревянного пола.

Недостатки метода:

• Высокая стоимость  используемых материалов;
• Необходимость обустройства гидроизоляционного слоя, обусловленная низкой влагостойкостью пленочного покрытия;
• Более высокая пожароопасность, связанная с отсутствием огнестойкой бетонной стяжки;
• Высокий риск повреждения при воздействии  механических нагрузок;
• Моментальное остывание после отключения от сети.

Монтаж теплого пола под плитку: пошаговая инструкция

Создание схемы теплого пола: рекомендации специалистов

Начальный этап работ подразумевает создание схемы теплого пола на бумаге, в процессе чего необходимо учитывать, что укладку нагревательных элементов не следует производить в местах расстановки массивной мебели и бытовых приборов. В местах залегания труб и других отопительных приборов необходимо организовать буферную систему, подразумевающую отсутствие нагревательных элементов теплого пола. Это обусловлено особенностями электрических систем подогрева, нагревательные элементы которых, в отличие от гидравлических систем, прогреваются одинаково и, при наличии препятствий для выхода тепла в виде мебели без ножек, будет происходить перегрев элементов системы извне с последующим ее выходом из строя. Мебель также может перегреваться и выходить из строя.

По итогам разработки схемы укладки теплых полов под плитку, отзывы о которых можно прочитать на специализированных строительных форумах, получается неправильная фигура, вписанная в прямоугольник, изображающий комнату. Контур этой фигуры является ориентиром для укладки электрических теплых полов. Указанная особенность системы впоследствии может стать одним из самых больших ее недостатков, так как перестановка мебели может стать причиной возникновения поломок в системе «теплый пол».

Важно! Если вы планируете произвести укладку теплых полов в нескольких помещениях, необходимо позаботиться об организации нескольких отопительных контуров с отдельными регуляторами и источником питания (даже если разграничение комнат символическое). В процессе заливки бетонной стяжки, если таковая будет осуществляться, между контурами отопления по поверхности пола прокладывают демпферную ленту.

Прежде чем приступать к расчетным работам, составив схему теплого пола, продумайте шаг укладки электрического кабеля или нагревательных матов. При этом старайтесь ориентироваться на следующие рекомендации:

• От стен необходимо отступить не менее 10 см;
• Если конфигурация вашей комнаты не позволяет произвести укладку нагревательных элементов прямолинейно, вы можете подрезать сетку, что позволит ее согнуть в правильном направлении. Воспользовавшись таким вариантом монтажа, вы сможете сократить расход электроэнергии и создать акценты на  необходимых участках подогрева.

Расчет материалов для установки системы «теплый пол»

Если вы решили произвести монтаж теплого пола под плитку, цену которого ориентировочно можно рассчитать уже на данном этапе монтажа, и использовать его в качестве основного источника отопления, производите расчет материалов с учетом, что 1 кв. м поверхности нуждается в нагревателе мощностью не менее 140-180 Вт. Если теплый пол под плитку используется в качестве вспомогательного источника отопления, мощность отопительных приборов должна быть не более 140 Вт и в среднем не превышает 80 Вт при условии качественного утепления постройки.

Чтобы произвести расчет необходимого количества материалов, достаточно рассчитать площадь комнаты (длина x ширина) и из полученного значения вычесть площадь комнаты, занятую мебелью без ножек и бытовыми приборами. В результате этих расчетов должна получиться площадь, которая подлежит обогреву. Далее определяют суммарную мощность нагревательного элемента и его длину. Помните, что погонная мощность одного метра нагревательного кабеля может колебаться от 16 до 21 Вт/м.

Например! Площадь комнаты составляет 10 кв. м., а мощность используемого вами нагревательного кабеля составляет 100 Вт/кВ м. В результате рассчитываемая мощность составляет 1 кВт. Если мощность выбранного кабеля составляет 20 Вт/м, его длина должна быть 50 м (1000/20).

Выбор нагревательного мата осуществляется по тому же принципу, с учетом полезной площади и требуемой мощности. Кроме того, нужно приобрести монтажную ленту, которая будет использоваться для крепления нагревательных элементов к бетонной стяжке.

Подготовка поверхности: особенности выбора утеплителя

В первую очередь производят демонтаж старого слоя бетонной стяжки до основания с последующей очисткой поверхности. Далее осуществляют укладку гидроизоляционных материалов, которые должны заходить на стену не менее, чем на 10 см. По периметру пола на стене закрепляют демпферную ленту, использование которой позволит компенсировать тепловое расширение пола в процессе нагрева. По окончании данных мероприятий обрежьте излишки гидроизоляции и демпферной ленты.

Чтобы в процессе эксплуатации теплого пола тепловая энергия не уходила вниз, произведите изоляцию основы пола. Выбор теплоизоляционного материала зависит от расположения комнаты, в которой осуществляется монтаж, типа напольного покрытия и целевой направленности системы обогрева.

• Если система «теплый пол» используется в качестве второстепенного источника отопления, с функцией теплоизоляционного материала  успешно справится вспененный полиэтилен, характеризующийся отражающим фольгированным покрытием;
• Если этажом ниже располагается отапливаемое помещение, в качестве теплоизолятора можно использовать пенополистирол или экструдированный пенополистирол толщиной от 20 до 50 мм;
• Если монтаж теплого пола осуществляется в помещении, которое ранее не отапливалось (веранда или лоджия),  необходимо позаботиться о формировании более основательного теплоизоляционного слоя, толщина которого может достигать 1000 мм. В качестве материала может использоваться пенополистирол или минеральная вата аналогичной толщины.

Поверх слоя утеплителя производят укладку армирующей сетки. Теоретически можно обойтись и без армирующей сетки, однако в этом случае придется добавить в раствор микрофибру или пластификатор.

Установка датчика температуры и контрольная проверка обогревателя

Чтобы в процессе эксплуатации теплого пола осуществлять контроль и управление системой, необходимо произвести установку датчика температуры и специального термостата, представляющего собой электронный или механический регулятор, предназначенный для установки оптимального температурного режима и включения/отключения системы. Его монтируют в стене, в непосредственной близости от розеток, тогда как датчик температуры монтируют в пол. Чтобы осуществить монтаж, создают специальную штробу в стене от термостата, который в вертикальном направлении подводят к перекрытию. Датчик помещают в гофрированную трубу и ведут под плитку к месту контроля температуры электрического теплого пола, в качестве которого выступает середина между двумя витками кабеля. Гофрированная труба позволит защитить датчик от повреждений и, в то же время, обеспечивает свободный доступ к нему в любое время, например, в случае необходимости ремонта. Конец гофры, находящийся в стяжке, заливают герметиком, чтобы предотвратить попадание раствора внутрь гофры.

Непосредственно перед укладкой электрического кабеля или нагревательных матов производят замер его сопротивления, конечный результат которого не должен отличаться от заявленных паспортных данных более чем на 10 %. Для этого используют мультиметр, который также позволит определить фазу в случае отсутствия цветовой маркировки проводов. Если измеренное сопротивление соответствует заявленным величинам, можно приступать к монтажу теплого пола под плитку.

Крепление нагревательного кабеля или термоматов

Осуществив подготовку поверхности, приступите к закреплению нагревательного элемента. Если в качестве нагревательного элемента вы используете электрический кабель, который необходимо закрепить с помощью монтажной ленты, как это показано на фото.

Чтобы облегчить процесс крепления кабеля, используйте пластиковые хомуты, упрощающие процесс монтажа. Чтобы нагрев был равномерным, необходимо следить за тем, чтобы расстояние между витками кабеля была одинаковым по всей площади пола. В случае укладки нагревательных матов у вас нет необходимости следить за расстоянием между витками, так как оно уже выдержано по всей длине. При использовании нагревательных матов достаточно расстелить материал в соответствии со схемой и осуществить подключение к термостату.

Завершив укладку кабеля, проверьте правильность подключения, произведя замер сопротивления с помощью мультимера. Полученное значение должно совпадать с тем, что вы измерили перед укладкой.

Заливка бетонной стяжки и укладка керамической плитки

Для приготовления бетонного раствора используйте материалы в соответствии с указанными ниже пропорциями:

• 1 часть цемента;
• 4 части песка;
• 5 частей щебня;
• 0,6 части воды;
• 1 % от массы цемента пластификатора, придающего эластичность бетонному раствору.

Важно! Количество воды должно быть небольшим, что позволит предотвратить появление трещин в бетонной стяжке. Керамзит и перлит запрещено добавлять в бетонный раствор, так как использование данных материалов способствует нарушению теплообмена, что является причиной возникновения поломок системы.

Толщина слоя бетонной стяжки не должна превышать 3-5 см. Осуществив заливку бетонной стяжки, дождитесь полного застывания раствора. Несмотря на то, что первичное застывание наступит уже через 2 дня, включение электрического теплого пола рекомендуется производить не ранее, чем через 4 недели, когда произойдет окончательное застывание раствора.

Важно! Монтаж бетонной стяжки необходим только в случае использования электрического кабеля, тогда как нагревательные маты сами по себе являются основанием под клей для плитки.

После первичного схватывания стяжки приступайте к отделке пола керамической плиткой.

Теплый пол под плитку видео

strport.ru

Советы по устройству теплых электрических полов под плитку своими руками

Содержимое:

1. Можно ли стелить греющий кабель под плитку
2. Разновидности систем кабельных полов
3. Как правильно уложить систему кабельного пола
4. Как уложить плитку на кабель
5. Почему под плитку лучше кабельный теплый пол

Теплые электрические полы подходят под любой тип напольного покрытия. Устройство и принцип работы нагревательного кабеля и матов позволяет использовать систему отопления данного типа под ламинат, паркет и линолеум.

Можно также укладывать теплые электрические полы под плитку, обустраивать систему антиобледенения для брусчатки и применять под другие виды напольного покрытия.

Можно ли стелить греющий кабель под плитку

Для холодных помещений, отделанных под плитку, лучше электрические полы. Греющий кабель или маты обеспечивают быстрый и равномерный прогрев поверхности, имеют хорошие характеристики теплоотдачи, а также полностью безопасны в процессе эксплуатации.

Устройство электрического кабельного тёплого пола под плитку является оптимальным вариантом для обогрева: ванной комнаты, прихожей, бань и саун, балконов и лоджий, тротуарных дорожек и т.п.

Система отопления имеет несколько основных преимуществ перед водяным и ИК полом:

1. Толщина электрического пола. Греющий кабель необходимо монтировать в стяжку. Согласно руководству производителя, минимальная толщина пола может быть в пределах 3-5 см. Маты укладываются непосредственно под кафель, поэтому уменьшают высоту потолков всего на 0,5 см.

2. Простота монтажа. Технология укладки теплых электрических полов под керамическую плитку намного проще, чем у водяного или ИК отопления. Легко выполнить самостоятельный монтаж системы отопления, при этом понадобится минимальный набор строительных инструментов.
   Проще всего положить под плитку саморегулирующий кабель, при подключении которого даже нет необходимости использовать терморегулятор. Просто монтируются и нагревательные маты.

3. Возможность монтажа в помещениях со сложной планировкой. Применение двухжильного кабеля позволяет сделать систему отопления с учетом будущего размещения мебели, простенков, утеплив даже небольшие участки помещения, имеющие неровную форму.


Керамическая и любая другая плитка имеет хорошие характеристики теплоотдачи. В результате легко достигается оптимальная температура в помещении, исключается перегревание кабеля, что приводит к существенному увеличению срока эксплуатации.

Разновидности систем кабельных полов

Технология укладки электрического теплого пола под плитку зависит от выбранной разновидности кабеля. Все типы провода принято классифицировать следующим образом:

• Резисторные — кабель может иметь одну или две токопроводящих жилы. Имеет простое устройство, работает исключительно на нагрев. Интенсивность отопления контролируется с помощью терморегулятора.

• Саморегулирующиеся — кабель имеет две жилы, между которыми находится матрица, выделяющая тепло. Интенсивность нагрева зависит от температуры в помещении. Для работы не требуется терморегулятор.
  Кабель самостоятельно регулирует температуру нагрева, обеспечивая наиболее комфортные условия для каждой части помещения. Единственным недостатком саморегулирующихся полов является их высокая стоимость и несколько увеличенный расход электроэнергии при эксплуатации в больших помещениях.

• Электрические кабельные маты — оптимальное решение для помещений с низкими потоками и невозможность проведения влажных работ по обустройству стяжки. После монтажа греющих матов, высота потолков уменьшается ровно на слой плиточного клея и толщину напольного покрытия, что составляет не более 2 см.
  Главным преимуществом нагревательных матов является простота монтажа. Допускается укладка своими руками. Для монтажа требуется правильно уложить маты и подключить их к ближайшему источнику питания.


При выборе системы отопления пола, важно учитывать, кто будет выполнять монтаж электрокабеля. Если планируется приглашение профессиональных строителей, лучше приобрести одножильный или двухжильный греющий кабель. В остальных случаях следует отдать предпочтение матам.

Как правильно уложить систему кабельного пола

Начинать укладывать кабельный пол можно только после составления подробной схемы прокладки, а также последовательного плана проведения работ.

• Выбор оборудования и расходных материалов. Производитель изначально продумал сложность, связанную с подбором кабеля, термодатчика и регулятора. Большинство компаний предлагает уже готовые комплекты кабельного пола. От покупателя только требуется рассчитать подходящую длину и шаг кабеля и подобрать комплект максимально соответствующий параметрам.

• Подготовка основания. Важным требованием, обеспечивающим работоспособность греющего кабеля, является идеально ровное основание для укладки провода. Поэтому плиты перекрытия или старая стяжка обязательно выравниваются. На подготовленное основание монтируется фольгированная подложка под кабельный пол.

• Установка терморегулятора. Месторасположение регулятора необходимо выбрать таким образом, чтобы облегчить подключение греющего кабеля, а также обеспечить максимальное удобство при эксплуатации. Если выбран регулятор, монтируемый в стену, предварительно вырезают отверстие под стакан, с помощью алмазной коронки, соответствующего диаметра.
  Термодатчик располагают в гофрированной трубке между витками кабеля. Установка теплодатчика является обязательной для полов с использованием резисторного кабеля.

• Раскладка кабеля. Фольгированное основание под раскладку кабеля имеет специальные отметки, облегчающие процесс монтажа. Провод укладывается строго по составленной схеме. Особенностью технологии монтажа теплого кабельного пола под плитку является то, что систему отопления укладывают там, где не планируется в дальнейшем устанавливать мебель, стелить ковер и т.д.
  Маты крепят, используя саморезы и дюбеля через сетку к полу. Кабель фиксируют с помощью специальных хомутов. После окончания монтажа осуществляют прозвон кабеля. Обязательно чертят схему монтажа провода.

• Изготовление стяжки. Для увеличения теплоотдачи, греющий кабель необходимо вмонтировать в стяжку. Существует несколько способов выполнения работ. Мокрая стяжка изготавливается из цементного раствора с добавлением пластификаторов и фиброволокна. Полусухую стяжку делают с ограниченным добавлением воды.
  Особенностью сухого способа монтажа является применение специальных готовых смесей из мелких гранул керамзита или шлака. Укладка плитки на теплый электрический пол возможна только после полного высыхания стяжки. Цементный раствор набирает прочность в течение 28 дней. После заливки пола специальными нивелирующими смесями, до облицовки плиткой должно пройти около 5-7 дней.

• Полы без стяжки. Устройство нагревательных матов позволяет их монтаж без заливки стяжкой. В конструкции пола специально используют тонкий кабель. Это позволяет начать монтаж плитки сразу после фиксации матов к поверхности.


Укладка плитки на электрический теплый пол выполняется только после полного высыхания стяжки. Исключение составляют греющие маты. Поверх матов монтировать плитку можно сразу же.

Как уложить плитку на кабель

Существует несколько основных правил укладки плитки, следование которым существенно влияет на работоспособность и эксплуатацию теплых полов:

• Стяжку обязательно вскрывают несколькими слоями грунтовки глубокого проникновения.

• Для укладки используют специально предназначенный для этого клей для плитки. Некоторые клеевые составы предназначены под керамогранит, другие под керамическую плитку, третьи под натуральный камень. На упаковке клея для плитки приводится подробная инструкция укладки плитки, обязательная к соблюдению.

• При монтаже нагревательных матов следует дополнительно зафиксировать сетку и кабель с помощью плиточного клея. Сверху можно укладывать плитку с помощью гребенки с шагом зуба 1 см.

• Виниловая плитка приклеивается к поверхности пола с помощью нанесенного в заводских условиях на тыльную сторону клеевого состава. Снимается защитная пленка и осторожно наклеивается кварцвиниловая плитка на поверхность. Операция требует особой аккуратности, так как подорвать материал с поверхности достаточно проблематично.

• Включать пол после укладки плитки можно не ранее 5-7 дней. Рекомендуется, чтобы затирку швов выполняли спустя 2 суток. Время нагрева при первом включении можно ограничить 1-2 часами. Впоследствии полы можно эксплуатировать без ограничений.


Выбор кабеля зависит от того, в каких условиях планируется его использовать. Под тротуарную плитку лучше всего выбрать одножильный провод с надежной степенью внутренней и внешней изоляции.

Почему под плитку лучше кабельный теплый пол

Принцип работы электрических кабельных полов оптимально соответствует требованиям, относительно эффективной эксплуатации керамической и любой другой плитки:

1. Особенности укладки плитки. Использование клеевых растворов помогает создать прочное и одновременно эластичное соединение с поверхностью пола. В результате при соблюдении порядка укладки и правил эксплуатации, плитка прослужит дольше, чем любое другое покрытие и сохранит первоначальный внешний вид.

2. Хорошие характеристики теплоотдачи. Система электрического обогрева полов из керамической плитки обеспечивает быстрый нагрев поверхности и длительное сохранение тепла после отключения напряжения. При этом исключается перегрев кабеля.

3. Безопасность эксплуатации. Зачастую плитку стелют в помещениях с повышенной влажностью: банях, саунах, балконах, прихожих и т.д. Греющий кабель имеет высокий уровень защиты и при правильном подключении полностью исключает вероятность поражения электрическим током.

4. Низкие затраты на монтаж. Электрическое отопление плитки на полу с помощью матов обойдется в 2-3 раза дешевле, чем монтаж водяного отопления. Срок ремонта зависит от квалификации мастера и составит не более 7-10 дней.


Керамическая плитка — это один из немногих видов напольного покрытия, который при нагревании не выделяет вредных токсичных веществ. Поэтому сочетание электрических полов и плитки целесообразно, и полностью оправдано.

avtonomnoeteplo.ru

различные способы укладки своими руками

Содержание статьи:

Во время строительства или ремонта различных помещений, таких как дом, офис или квартира, используют теплый пол. Это система равномерного обогрева, которая позволяет гибко реагировать на изменения погодных условий и микроклимата в помещении. Одним из вариантов такого отопления является теплый пол под плитку – замечательное решение для обеспечения домашнего комфорта.

Видео-инструкция по монтажу теплого пола под плитку

Особенности данной системы обогрева

Существует два вида подобного отопления. Это электрический теплый пол под плитку и водяной, где вода, которая подается по трубам, является теплоносителем. Они устанавливаются в стяжку пола в процессе строительства и, как правило, могут быть и основным видом отопления, и дополнительным.

Если толщина пола небольшая, то чаще всего укладка теплого пола под плитку может выполняться при помощи нагревательных матов или более новой технологии – инфракрасной пленки. Рассмотрим вначале первый способ.

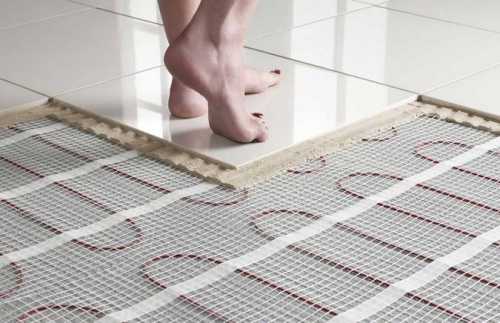

Что такое нагревательные маты и с чем их укладывают

Так называются армированные сетки из стекловолокна, к которым прикрепляется экранированный нагревательный элемент (секция), толщина которого – не более трех миллиметров. Безмуфтовое соединение используется для горячей и холодной части, что только повышает надежность секции. Армированные сетки используются для того, чтобы материал стяжки или приточного клея проникал через теплый пол.

На приведенных фото теплый пол под плитку и технология его укладки видны достаточно отчетливо.

Комплект сверхтонкого теплого пола на основе нагревательного мата

Установка теплого пола под плитку с применением данной технологии может быть выполнена самостоятельно, однако необходимо обеспечить соответствующие условия безопасности. Вначале нужно составить схему установки и учесть при этом расположение мебели или больших предметов. В зависимости от этого определяется место для укладки пола.

После приготовлений устанавливается распаечная коробка, в основании пола и в стене делаются канавки, в которые потом монтируется температурный датчик и соединительные провода. Поверхность очищают от грязи, пыли и посторонних предметов. Выполняется грунтовка пола для более лучшего соединения плиточного клея и основания.

Этапы монтажа теплого пола на основе нагревательных матов под плитку

Далее монтаж теплого пола под плитку выполняется следующим образом:

• Установка датчика. Перед этим нужно правильно рассчитать его глубину канала, что позволит в случае чего заменить датчик теплого пола. Кроме этого, нельзя, чтобы датчик пересекался с нагревательным кабелем либо находился на близком расстоянии от него. Также его нужно установить на одинаковом расстоянии от витков кабеля;
• Укладка нагревательного мата. Далее приступают непосредственно к укладке мата. Вначале его раскатывают по всей площади согласно той схеме, которую вы подготовили. В процессе укладки нужно будет разрезать стекловолоконную сетку, причем осторожно, чтобы случайно не повредить нагревательный кабель. Данная операция напоминает крой ткани;
• Если на пути укладки возникли препятствия, то их необходимо обойти, проложив нагревательный кабель на расстоянии 5 – 6 см.

Укладка электрического теплого пола под плитку

Далее начинается непосредственная укладка нагревательного мата. Можно посмотреть специальное видео — теплый пол под плитку, где четко изображен весь процесс. Основные шаги следующие:

• Материал скручивают в рулон и отрывают защитную полосу клейкой ленты, которая расположена на нижней стороне. Потом его снова раскатывают по поверхности пола;
• Берем плиточным клей и покрываем им нагревательный мат. Слой не должен быть более семи сантиметров. После того как клей высох, необходимо начинать укладывать плитку;
• В конце все необходимое оборудование подключают к электрической сети. Это непосредственно нагревательный мат и терморегулятор с термодатчиком. Также нужно подключить и защитное устройство;
• Эксплуатацию теплого пола необходимо начинать минимум через 4 недели после укладки, когда химические процессы в стяжке завершатся.

Инфракрасный теплый пол

Существует также инфракрасный теплый пол под плитку. Сегодня эта технология достаточно популярна. Толщина инфракрасной пленки – всего лишь от 0,3 до 1 мм. Внутри нее находится электропроводник.

Отличие подготовительных работ от тех, которые проводились при укладке мата, заключаются лишь в необходимости укладки теплоизоляционного слоя. На него как раз и нужно уложить инфракрасную пленку, причем листы необходимо класть не внахлест, а параллельно. Далее монтируется терморегулятор и система проверяется на работоспособность.

Инфракрасная пленка обязательно должна быть защищена изоляционным слоем

После этого необходимо закрепить монтажную сетку, залив ее стяжкой из цемента и песка, и снова проверить систему на работоспособность. Когда стяжка высохнет, плитка кладется на термостойкий клей. Как и при «натуральном» мате, пол из инфракрасной пленки необходимо включать примерно через 4 недели. Именно за столько времени высыхает плиточный клей. Различные отзывы теплый пол под плитку, выполненный по такой технологии, описывают положительно.

Технология монтажа водяного теплого пола

Установить водяной теплый пол под плитку гораздо сложнее, но, несмотря на это, он довольно популярен в загородных домах, в квартирах или больших общественных зданиях. Это гибкие трубы из полипропилена и металлопластика, по которым идет горячая вода. Регулировка температуры осуществляется с помощью специального термостата. Преимущества такого отопления: невысокая цена, отсутствие электромагнитного излучения, низкое энергопотребление.

Установку водяного пола вкратце можно расписать следующим образом:

• Подготовить поверхность для пола, тщательно ее выровняв при помощи специальной смеси. Далее кладется гидроизоляция, а по всей площади комнаты – демпферная лента;
• Укладка теплоизоляции, в роли которой можно использовать минеральную вату, пенополистирол или другие материалы;
• На стене помещения, где монтируется теплый пол, устанавливается шкаф для коллекторов (труба с ответвлениями), который оснащается двумя трубопроводами: нагнетающим и возвратным. Именно по ним и будет проходить горячая вода;
• Трубопроводы присоединяют к коллектору с помощью перекрывающих вентилей;
• Укладку труб можно выполнять и змейкой, и спиралью. Шаг укладки должен быть равен от 10 до 30 см;
• Когда трубопровод уложен, его заливают смесью из цемента и песка.

Система «водяной теплый пол» в разрезе. Теплоизоляция при этом обязательна, особенно если вы устанавливаете его в квартире, иначе потолок ваших соседей снизу будет прогреваться. Следовательно, будет теряться часть тепла

В конце уже можно класть любой материал для пола: паркет, ламинат, плитку и др.

Выводы

Итак, мы рассказали вам, как разными способами можно установить современные технологии отопления дома. Это водяной, электрический и инфракрасный пленочный теплый пол под плитку. Как вы уже поняли, это вполне можно осуществить самостоятельно, разве что с водяным придется повозиться. Все технологии сейчас достаточно распространены, однако помните, что использовать готовый теплый пол можно не раньше, чем через 4 недели. Что касается водяного пола, то его лучше всего применять в частных домах, все-таки для монтажа в квартире требуется дополнительное разрешение.



Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Установка теплого электрического пола под плитку: технология укладки греющего кабеля

Керамическая плитка – самый распространенный материал для финишной отделки пола, вне зависимости от того, бетонный он или деревянный. Кафель имеет массу преимуществ, среди которых практичность и долговечность. Главным недостатком покрытия является то, что оно холодное, ходить по такому полу некомфортно. Именно по этой причине устанавливают теплый пол под плитку. С его помощью будет прогреваться не только холодное покрытие, но и помещение, тем самым можно добиться снижения затрат на отопление.

Установить систему теплых полов и положить плитку можно как с помощью специалистов, так и своими руками. Главное, правильно выбрать тип подогрева, сопутствующие материалы и следовать советам профессионалов.

Выбор типа теплого пола и подготовка основания

С чего начинается монтаж теплого пола под плитку? Первым делом стоит подобрать наиболее подходящую под кафель систему «теплый пол». Как известно, обогрев может быть водяной или электрический. Последний, в свою очередь, подразделяется на три вида:

• Кабель;
• Нагревательные маты;
• Инфракрасная пленка.

Укладка электрических матов наиболее предпочтительна, если планируется класть керамическую плитку. Самый простой вариант – купить комплект целиком, это избавит от необходимости бегать по магазинам в поисках необходимых элементов. В комплект, как правило, входят маты, терморегулятор, соединительные провода схема монтажа и инструкция. Не стоит выбирать дешевый электрический пол, поскольку в таких случаях качество зачастую оставляет желать лучшего.

Кроме самого комплекта понадобятся фольгированный пенофол для утепления, плитка, плиточный клей, затирка, пластиковые крестики, зубчатый шпатель, а также материалы и инструменты для заливки стяжки.

Начальный этап работ по укладке системы «теплый пол» под плитку – подготовка основания. Очень важно, чтобы оно было ровным. Для этого удаляется прежнее покрытие, следует устранить все дефекты на основании или механическим способом, или с помощью быстросохнущих смесей. Можно использовать и цементно-песчаные растворы, однако они долго высыхают. Стяжку рекомендуется делать даже в том случае, если пол деревянный. От того, насколько ровным будет основание, зависит корректная работа теплых полов. Если кабель или нагревательные маты будут перекрещиваться, загибаться или упираться в бугры, высока вероятность их поломки. Ремонт в таком случае будет делать крайне затруднительно или даже невозможно.

Подготовка к монтажу

После того как подготовлено основание пола, нужно определиться с местом, где лучше монтировать термостат. Подключать теплый пол под плитку рекомендуется отдельно, то есть стоит сделать для терморегулятора свой вывод из электрощита. Потом можно приступать к укладке теплоизоляционного материала и кабеля.

Как говорилось выше, в качестве теплоизоляции применяется фольгированный пенофол. Его необходимо стелить фольгой вверх, стыки между частями рулона проклеиваются монтажным скотчем. Для более качественной теплоизоляции пенофол стелется с заходом на стены. После этого по периметру помещения клеится демпферная лента. Она необходима для компенсации расширения стяжки при нагревании. Поверх теплоизоляционного слоя кладется армирующая сетка. Она служит для предотвращения прямого контакта с греющими элементами и упрощает установку теплых полов под плитку.

Управление и контроль за подогревом пола осуществляется с помощью термостата и термодатчика. Терморегуляторы бывают как механическими, так и электронными. С помощью данного устройства можно установить желаемую температуру. Термодатчик монтируется в полу. Укладка проводов осуществляется в штробу, которая делается от терморегулятора вертикально перекрытию. Затем датчик помещается в гофру и подводится к месту контроля за температурой. Таким местом является середина между двумя витками кабеля. Конец гофрированной трубки, которая будет находиться в толще стяжки, заливается герметиком или заклеивается изолентой – раствор не должен попасть внутрь.

Перед тем как уложить кабель или нагревательные маты своими руками, тестером замеряется сопротивление. Разница с паспортными данными не должна превышать 10%. Если сопротивление в норме, можно установить теплый пол под плитку.

Установка теплого пола под плитку

Электрический пол может служить как дополнительным, так и основным источником тепла. Здесь есть несколько вариантов кабелей:

• Одножильный;
• Двужильный;
• Сверхтонкий (нагревательные маты).

Одножильный или двужильный кабель укладывается только в цементно-песчаную стяжку.

В чем разница между видами кабеля? Одножильный стоит дешевле, а при монтаже его нужно обязательно возвращать к термостату. Двужильный более дорогой и безопасный, подходит для применения в помещениях любой планировки. Кабель крепится на армирующую сетку с помощью хомутов. Класть его нужно в по схеме змейка, так, чтобы расстояние между витками было одинаковым.

Нагревательные маты укладываются гораздо проще, поскольку сверхтонкий греющий кабель закреплен на полимерной сетке, и ее нужно всего лишь расстелить. При этом важно точно рассчитать, сколько потребуется материала.

Термоматы можно разрезать и поворачивать для удобства укладки, естественно, не повредив кабель!

Общее правило для расчета количества материала – учитывать только обогреваемую площадь, так как под тяжелую мебель и крупногабаритные предметы он не монтируется.

После того как теплый пол под плитку уложен, следует проверить, правильно ли он подсоединен. Для этого повторно замеряется сопротивление. Полученное значение должно совпадать с предыдущим измерением.

Что касается инфракрасных теплых полов, то они делятся на биметаллические и углеродные. Под плитку подходит последний тип. Он бесшумный, устойчив к коррозии, а если случилась неполадка, то отключается только тот участок, который поврежден. Укладка пленочного пола имеет несколько нюансов:

• Необходимо использовать теплоотражающую подложку. Лучший вариант – техническая рулонная пробка, толщина которой составляет 2 мм;
• Перед монтажом кафеля своими руками следует уложить монтажную стекловолоконную сетку с размером ячейки не более 30 мм.

Как вычислить мощность? 1 м2 пленки потребляет приблизительно 150 Вт. Эту цифру нужно умножить на площадь подогрева, и получится нужная мощность потребления.

Провода можно спрятать под плинтус или в штробу.

Если длина уложенной пленки больше, чем надо, ее края обрезаются строго по линии отреза. Термодатчик размещают под пленкой в канавке и крепят на скотч к подложке. Лучше, если он будет расположен рядом с термостатом. Чтобы пленка не смещалась при укладке кафеля, ее фиксируют скотчем к подложке. Затем прокладываются провода и параллельно подключаются к сети. Специалисты советуют использовать кабели разных цветов: один кабель одного цвета подсоединяется к одной клемме полосы.

После этого провода соединяются с терморегулятором согласно инструкции. Если мощность системы превышает 2 кВт, для ее подключения требуется установить специальный автомат.

Заливка стяжки и укладка плитки

Когда теплый пол смонтирован, можно приступать к обустройству стяжки. Сделать раствор можно по такому рецепту:

• одна часть цемента;
• четыре части песка;
• пять частей щебня;
• 0,6 части воды;
• Для придания смеси эластичности нужно добавить 1% пластификатора от массы цемента.

Толщина стяжки должна составлять от 30 до 50 мм. Если используются маты, стяжка не нужна, поскольку они укладываются в плиточный клей.

Когда нанесенный раствор застынет (на это потребуется два-три дня), можно своими руками класть плитку. Если у вас нет опыта, то воспользуйтесь помощью специалистов. Технология не отличается от обычной. Нюанс лишь в том, что лучше приобрести клей, предназначенный именно для системы «теплый пол».

Включать теплые полы следует только после полного высыхания стяжки, которое занимает 21 день.

Как видно, под кафель теплый электрический пол можно установить и своими руками. Чтобы сделать это правильно, требуется соблюдать рекомендации профессионалов и условия выполнения работ, а также выбирать только качественные материалы проверенных производителей.

Полезное видео по монтажу смотрите в этом видео:

rusbetonplus.ru
