Как устроен теплый пол – Водяной теплый пол своими руками: устройство, схема, материалы

советы по выбору и установке

Система «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю. Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками. Смонтировать теплые полы самостоятельно вполне возможно, и не имея особых навыков в строительстве и ремонте.

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

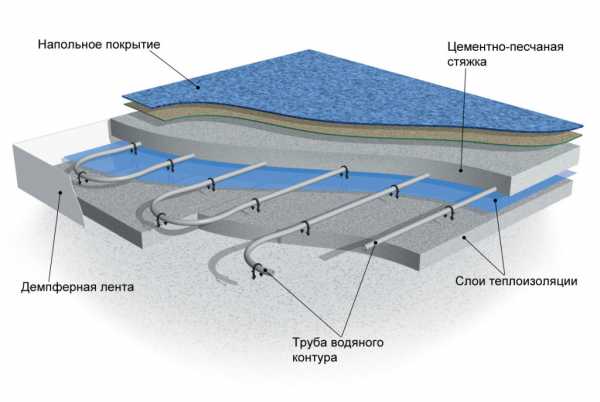

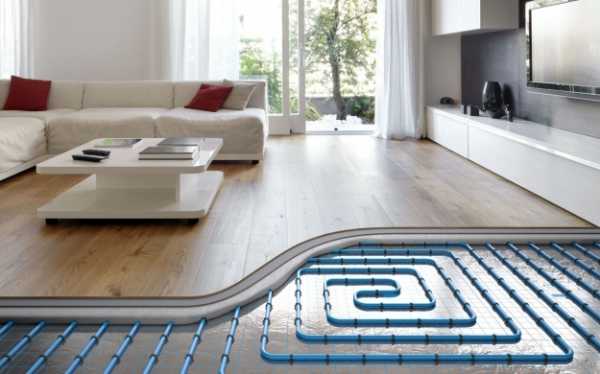

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

• обладают относительно маленьким сопротивлением;
• могут легко изгибаться;
• обладают хорошей теплоотдачей.

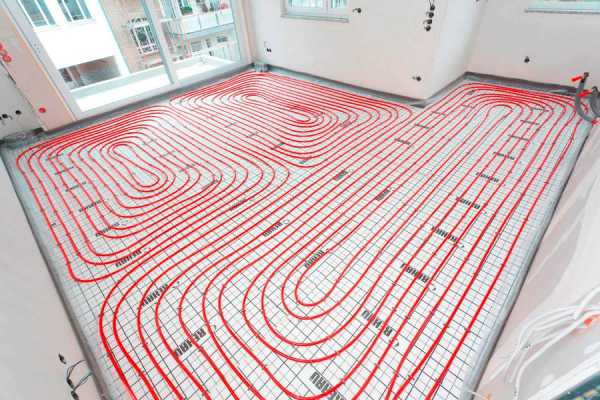

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

• трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
• теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
• при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
• в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
• и еще один немаловажный плюс. Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

• в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
• учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
• достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

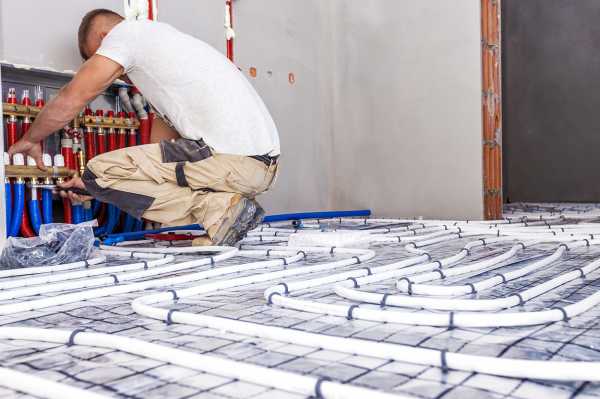

Установка водяного теплого пола своими руками

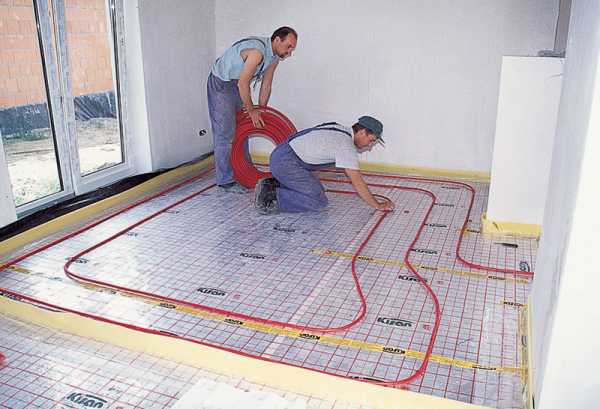

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.

Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида. Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.

Использование в системе обогрева электрической энергии (электрический теплый пол)

Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.

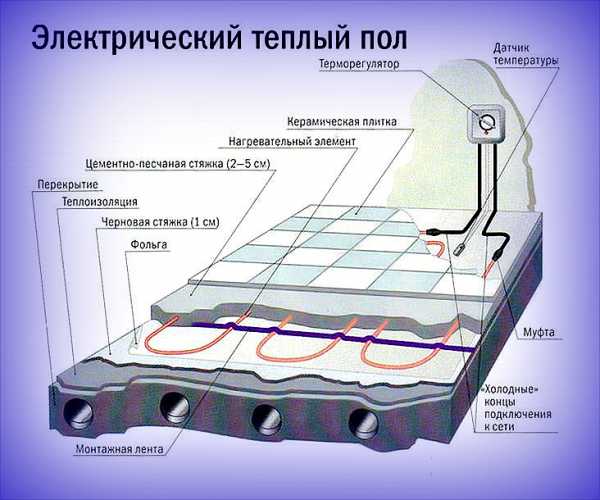

Как устроен электрический теплый пол

Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей. Такая конструкция обеспечивает долговечность, прочность и безопасность системы.

Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.

Виды электрических теплых полов

Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.

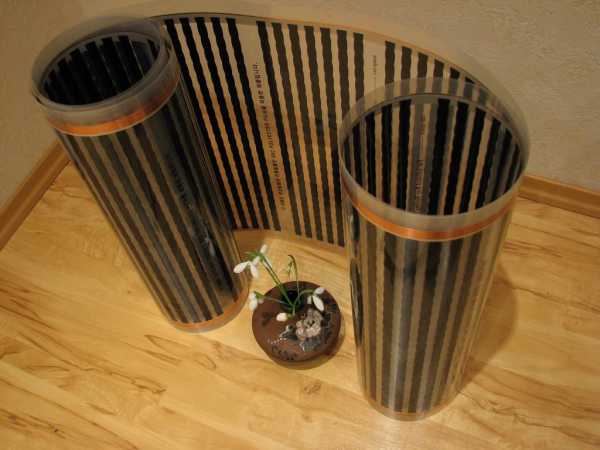

Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии. Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.

Еще одно неоспоримое достоинство инфракрасной пленки – она потребляет примерно на 20% электроэнергии меньше, чем ее кабельные аналоги.

Это объясняется тем, что сверху пленки отсутствует стяжка, и, соответственно, нет потерь энергии. Но, с другой стороны, стяжка – это защитный предохранительный слой. Он не только защищает пленку от повреждений, но и нас от поражения током. И при отсутствии такой стяжки мы ходим по проводнику тока, на котором лежит напольное покрытие.

Еще одно достоинство – части пленки в случае неисправности можно легко заменить. Однако соединение нагревательных элементов, благодаря которому и достигается эта легкость — самая ненадежная часть нагревательной системы. А вот кабель – цельный проводник. И выходит из строя значительно реже.

Теплый электрический пол пленочного типа незаменим в случаях, когда вы не планируете серьезный ремонт. При его установке можно просто поднять покрытие, уложить пленку, и установить покрытие обратно. Все. Также он имеет смысл в том случае, когда по какой-то причине нет возможности поднять уровень пола при стяжке.

Однако в детской на лоджии, в прихожей предпочтительнее использовать кабель, который лучше изолирован, и, соответственно, более безопасен. Кроме того, плитку, с которой так удачно сочетается электрический теплый пол, удобнее класть на бетонную стяжку.

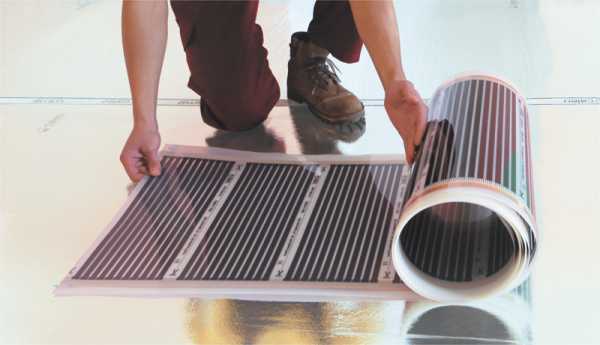

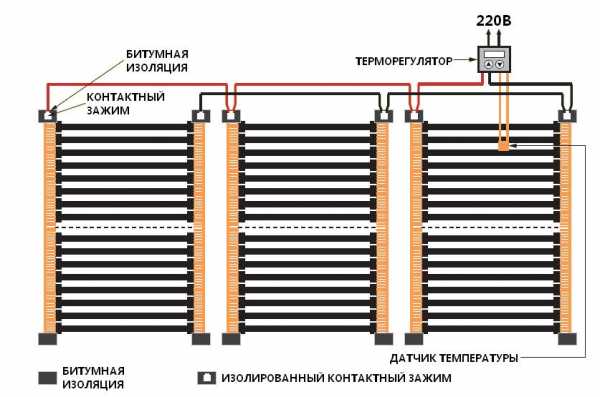

Пленочный теплый пол

Поэтому при всей перспективности инфракрасных теплых полов многие потребители предпочитают использовать системы нагревательных кабелей.

Достоинства и недостатки электрического теплого пола

Давайте теперь поговорим о плюсах и минусах теплого электрического пола по сравнению с водяным.

Плюсы теплого электрического пола очень внушительны, и перечислять их можно долго:

• температура по высоте помещения распределяется равномерно. В этом его основное отличие от водяных систем отопления, разница температуры воздуха возле пола и потолка незначительна, поскольку конвекционные потоки отсутствуют;
• можно регулировать отопление в зависимости от желания в каждой комнате;
• система «электрический теплый пол» легко монтируется и считается бюджетной;
• при правильной эксплуатации срок службы нагревательных элементов составляет несколько десятков лет;
• такой пол не крадет полезную площадь в наших и без того не очень больших квартирах и не портит интерьер;
• это отопление не создает никаких проблем и неудобств людям с заболеваниями верхних дыхательных путей, поскольку такие полы не сушат воздух и создают в доме приятный микроклимат;
• помещения, в которых установлен электрический теплый пол, быстро прогреваются.

Однако у электрического теплого пола есть и минусы:

• электрическая энергия является достаточно дорогим видом топлива. Поэтому самый значимый минус – это высокое потребление электроэнергии;
• система «электрический теплый пол» достаточно затратная покупка. Да и монтаж ее требует приобретения дополнительных элементов;
• при наличии в доме теплого электрического пола необходимо пользоваться терморегулятором, что не всегда удобно;
• под воздействием электрической отопительной системы такое покрытие, как паркет, достаточно быстро рассыхается, что сказывается на его внешнем виде;
• установка электрического пола требует замены старой проводки, так как дополнительная нагрузка довольно существенна;
• подобный вид отопления не советуют делать в больших производственных помещениях, поскольку это просто невыгодно.

Установка электрического теплого пола своими руками

Как сделать теплый пол своими руками? Электрическое оборудование, которое необходимо для установки теплого пола, не нуждается в трудоёмком подключении к системе водоснабжения. Этим выгодно отличается данная система, которую могут установить и лица, не являющиеся специалистами.

Пошаговая инструкция такова. Теплый пол имеет несколько слоев, и в его состав входят пленка, которая располагается внизу, нагревательный элемент и облицовка. Чтобы предотвратить перегрев пола, и, как следствие, его перегорание, необходимы датчики температуры.

Важным элементом является терморегулятор, который должен быть установлен в легкодоступном месте, и к нему можно было легко подключить контур пола.

Независимо от того, какой вид электрического пола вы для себя выбрали, и нагревательный кабель, и нагревательный мат, и инфракрасная пленка укладываются только на поверхность, которая тщательно подготовлена. Необходимо удалить старую стяжку, убрать бугры, выровнять поверхность. Для этого следует использовать специальные смеси, поскольку обычная цементная стяжка может в руках непрофессионала лечь неровно, и она значительно дольше высыхает.

Регулятор температуры устанавливают примерно на расстоянии 1 м от уровня пола, пробив для этого в стене отверстие и место для установления провода.

Чтобы тепло от кабеля или пленки не уходило вниз, под обогревательные элементы укладывают материал, способный отражать тепло. Обычно в качестве такого материала используют полиэтилен с фольгой (пенофол). Это достаточно тонкий материал, который имеет самоклеящийся слой, благодаря которому его легко укладывать. Его кладут фольгой вверх, листы встык друг с другом, и проклеивают стыки скотчем для большей надежности.

Можно использовать в качестве утеплителя более бюджетные материалы: пенополистирол или пенопласт.

После укладки утеплителя комнату следует оклеить по периметру специальной демпферной лентой. Это делается для того, чтобы компенсировать расширение напольного покрытия в процессе нагревания.

Терморегулятор, который является обязательной составляющей системы электрического теплого пола подключается к электросети, и к кабелю нагревающего элемента теплого пола с помощью проводов. Провода нужно прокладывать в гофре, поскольку в случае необходимости это позволит выполнить работы, не нарушая стяжки. Перед помещением провода в гофру и подключением нужно обязательно проверить его сопротивление! Оно не должно различаться с техническим паспортом более чем на 10%.

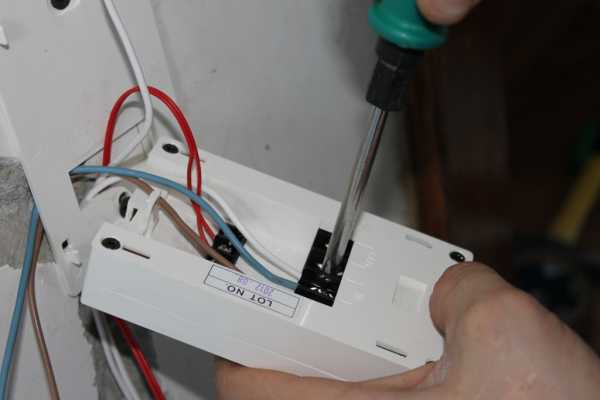

Подключение теплого пола к терморегулятору

Термодатчик для теплого пола устанавливается непосредственно в пол, точнее, в гофру. При этом нужно обязательно разрезать утеплитель и «утопить» гофру, чтобы она не торчала выше кабеля. Ту часть гофры, которая уходит непосредственно в стяжку, рекомендуют заделать герметиком.

Непосредственный монтаж

После того, как указанное оборудование было установлено, можно приступать непосредственно к монтированию нагревательных элементов. Укладка системы «электрический теплый пол» можно выполнять двумя способами:

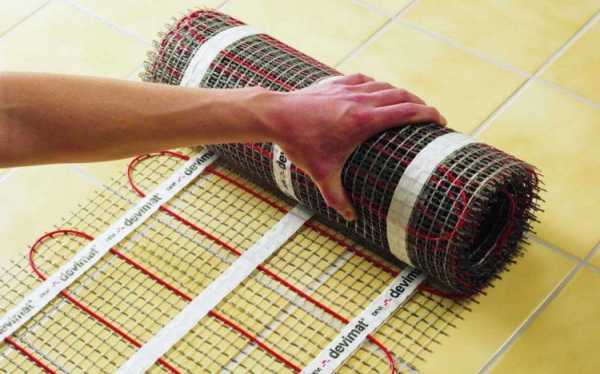

• Путем установки нагревательных матов, которые представляют собой полотна. Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.
• Путем установки ленты, которая имеет крепеж для кабеля или специальной металлической сетки. При установке сетки используется хомут, который нельзя сильно затягивать. Кабель необходимо располагать «змейкой», и уделять внимание правильному расстоянию между петлями.

После этого можно уже делать стяжку. Однако перед заливкой следует проверить, как работает электрический пол, и замерить сопротивление провода. Если все в порядке, можно двигаться дальше.

Выполнение стяжки пола

Для устройства стяжки применяется бетонная стяжка, наливной пол или клей для плитки. Всё зависит от вида напольного покрытия. Стяжка делается следующими способами:

• При бетонной стяжке раствор состоит из песка (4 части), цемента (1 части) и воды (0,5 части). Это наиболее бюджетный вариант, но такая стяжка долго сохнет.
• Наливной пол, в свою очередь, должен иметь высоту до 10 мм, он наносится в несколько слоев. Особенно такой пол удобен в случае, если электрический кабель либо нагревательные маты устанавливаются под ламинат.
• Плиточный клей – отличный вариант, и однозначно ему нужно отдать предпочтение, если делать электрические теплые полы под плитку своими руками.

Ну и наконец, вам предстоит чистовая отделка пола из выбранного вами материала.

Таким образом, теплый пол своими руками установить у себя в квартирке вполне возможно. Электрический теплый пол несложен в эксплуатации, достаточно надежен и долгое время будет вас радовать в случае правильного монтажа и выборе хороших материалов.

Видео о том, как сделать теплый пол своими руками

otlichnyjremont.ru

Для чего нужен, как устроен и как работает теплый пол

В современных домах в качестве напольных покрытий широко применяются кафельная плитка, камень, керамогранит. Эти материалы удобно мыть, они долговечны и отлично выглядят. В то же время овни холодны, что конечно ощущается в нашем суровом климате, по ним не комфортно ходить босиком, да и опасно, когда на подобном холодном полу играют дети.

Теплый пол нужен не только для комфортного подогрева холодных от природы напольных покрытий — в некоторых случаях он используется и для отопления помещения. Более того, у применения электрических греющих кабелей есть еще множество преимуществ.

Ведь теплый пол:

1. создает ровное и мягкое тепло в помещении
2. не нарушает естественную влажность и не сушит воздух
3. не занимает места, поэтому вписывается в любой интерьер и позволяет избавиться от лишних радиаторов и батарей
4. экономичней и комфортней конвективных радиаторных систем отопления

Относительно водяных систем подогрева полов электрические теплые полы имеют следующие преимущества:

1. кабели можно устанавливать прямо под плитку, т.е. непосредственно в плиточный клей, практически не поднимая пол, поэтому если вы ищете тонкий теплый пол под плитку, это решение вам отлично подойдет
2. более быстрый, легкий и недорогой монтаж
3. кабели не протекают и не засоряются
4. не требуется установка дополнительных насосов и фильтров
5. нет зависимости от наличия горячей воды, ее температуры, давления; надежный термостат автоматически поддерживает выставленную температуру
6. не требует обслуживания, срок службы десятки лет

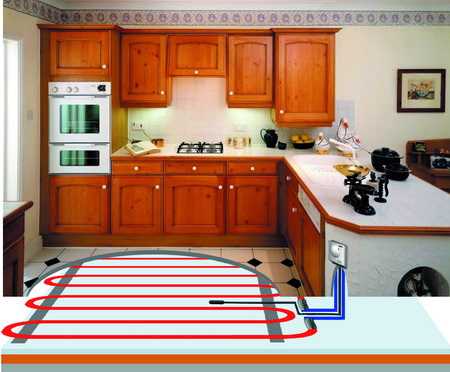

Как устроен теплый пол

греющий кабель и терморегулятор

В основе работы электрического теплого пола — использовании принципов выделения тепла проводником тока (нагревательного кабеля) и излучения тепла нагретой поверхностью пола.
В конструкцию пола монтируется специальный двужильный нагревательный кабель (например Easy Cable, работой которого управляет терморегулятор. В результате пол превращается в теплую поверхность, по которой можно не только с удовольствием ходить босиком, но и полностью отапливать с ее помощью все помещение.

На бетонные плиты пола (или старое покрытие) при необходимости укладывается теплоизоляция. Сверху на крепежную сетку или посредством специальной монтажной ленты устанавливается нагревательный кабель и, как правило, датчик температуры пола (если не используется терморегулятор со встроенным датчиком температуры). Термостат с датчиком температуры воздуха рекомендуется ставить в случаях, когда теплый пол делается больше для отопления помещения, чем просто для поддержания комфортной температуры пола.

Далее греющий кабель заливается бетоном (стяжка толщиной 2 — 8 см.), на который затем можно укладывать различные напольные покрытия. Чем больше стяжка, тем выше инертность системы, она дольше нагревается и дольше остывает, что можно использовать если есть экономичный ночной тариф за электроэнергию.

Мощность, закладываемая для подогрева пола, зависит от многих параметров: от типа помещения, теплопотерь. Как правило она находится в диапазоне от 80 до 150 Ватт/м.кв.

Если нет возможности сколько-нибудь значительно поднять пол, то существует специальный маломощный тонкий двужильный кабель Warm Tiles, который можно монтировать непосредственно в плиточный клей.

Такой же кабель, с фиксированным шагом укрепленный на сетке шириной 0,5 м, называют греющим матом. Его монтаж проще и быстрее, чем монтаж греющего кабеля. При этом нужно учитывать, что маты не смогут огибать некоторые сложные поверхности подобно греющим кабелем, закрепить которые можно любым образом, необходимым для конкретного помещения со сложной конфигурацией укладки. Удельная мощность мата составляет около 130 Вт/м.кв.

Отопление

Греющие кабели можно использовать и в качестве основной системы отопления помещения. Системы комфортного подогрева полов и отопления с помощью греющих кабелей выполняются по одинаковой схеме и отличаются лишь закладываемой удельной мощностью (Вт/м). Если при расчете комфортного подогрева важен только размер подогреваемой площади, то, рассчитывая систему отопления, необходимо учитывать всю площадь помещения и его теплопотери. Датчик температуры в этом случае обычно встроен в термостат или монтируется на стену и измеряет температуру воздуха.

Экономична ли такая система

Терморегулятор дает возможность поддерживать в помещении необходимую вам температуру. Таким образом, система учитывает все источники тепла: центральное отопление, конвекторы и даже на весеннее солнце и присутствие большого количества людей в комнате она прореагирует, уменьшив подаваемую мощность и экономя деньги. Если вы посещаете свой загородный коттедж или дачу по выходным, то программируемый термостат будет 5 дней поддерживать минимальную температуру, а к вашему приезду доберет необходимое тепло. Терморегулятор может включать свой нагрев ночью, когда тариф на электричество меньше, а днем пол будет отдавать накопленное за ночь тепло.

При отоплении дома с помощью электрического кабеля можно за год существенно сэкономить по сравнению с обогревом посредством котлов (для которых необходимо специальное помещение), работающих на жидком топливе, угле и даже на газе. Безопасно и никаких запахов, протечек и прочих неудобств!

Если вас привлекают уют и комфорт (а мы уверены, что это так, раз вы прочитали эту статью!), предлагаем вам купить теплые полы в нашем интернет-магазине.

Материалы сайта heattrade.ru

teplo-svetlo.ru

Как устроен теплый пол

15 октября 2009      Техника для дома

Ярко светит солнце. Я иду по ослепительно белому песку, он приятно щекочет и греет ступни…Звенит будильник. В надежде еще хоть ненадолго удержать остатки сна, не открываю глаза и спускаю ноги на пол. И все еще под ногами как будто теплый песок, только теперь он не сыпучий, а гладкий…

Думаете, это все еще сон? А вот и нет, это – теплый пол! Система обогрева  под названием «теплые полы» постепенно перестает быть синонимом роскоши, хотя и является пока не самым дешевым удовольствием. Итак, если вы «слышали про теплый пол, да не знали, где он», то эта запись для вас.

Как устроен теплый пол

Внешне теплый пол ничем не отличается от обычного — напольное покрытие может быть разным, хоть ламинат http://www.parket-vsem.ru/index/mask_grp/B, хоть кафель. Разве что наличие терморегулятора на стене выдаст сие техническое усовершенствование. Самое главное – «начинка» теплых полов – находится внутри. Как же все-таки работает пол с подогревом?

Электрические теплые полы нагреваются от уложенного «змейкой» или «улиткой» кабеля, такой обогрев можно регулировать по надобности или выключить вовсе. Чтобы установить пол с электронагревом, старый пол придется полностью удалить. Заливается новая бетонная стяжка, на нее укладывается слой теплоизоляции, а затем и кабель. Сверху этот строительный бутерброд покрывается еще одним слоем бетона. Распространенное опасение «а вдруг током ударит» не имеет серьезных оснований: электрические теплые полы снабжены системой безопасности и экстренного выключения. Самыми надежными производителями электрических теплых полов считаются фирмы «Nexans» и «Devi».

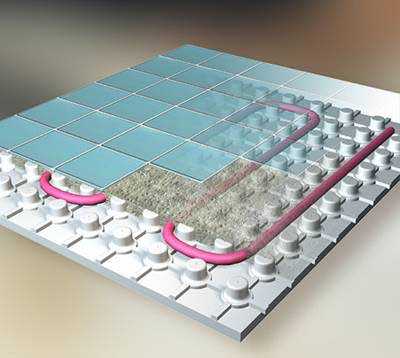

Принцип устройства и монтажа водяного  пола примерно такой же, только вместо электрокабеля прокладываются металлопластиковые трубы с теплой водой. В частном доме такой пол может использоваться как полноценное отопление, конечно, если климат за окном не полярный и дом достаточно хорошо утеплен. Установка водяного теплого пола сложнее, чем электрического, зато можно обойтись без значительных затрат электроэнергии.

Самым лучшим образом теплые полы подходят для собственных домов, в идеале они устанавливаются еще при строительстве. В многоквартирных домах может возникнуть множество препятствий к обустройству комнат теплыми полами: например, слишком большой вес дополнительной бетонной стяжки или  слабая электропроводка.

В этом случае выходом может стать недавно появившийся на рынке инфракрасный теплый пол – особая пленка, которая стелется прямо под напольное покрытие. За счет этого монтаж такого пола намного проще, да и расход энергии меньше, ведь греется сразу сама поверхность пола, а не слой бетона. Так что теплый пол – не роскошь, а средство комфорт передвижения – по дому, разумеется.

На кафельном полу ноги всегда зябнут, хоть зимой, хоть летом. Теплый пол под плитку — по-настоящему нужная вещь, особенно для любителей ходить босиком по дому.

Если уж делать свой частный дом максимально комфортным, то нужны не только теплые полы, но и автономная канализация топас — ведь когда «удобства во дворе», никакое отопление не поможет.
