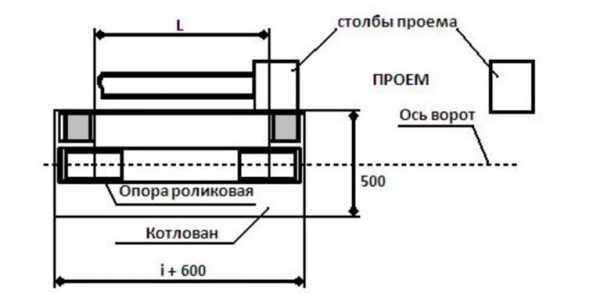

Схема бетонирования откатных ворот – Схема фундамента под откатные ворота длиной 4 метра схема крепления

Дополнительно! Если уровень чистого пола находится выше реального уровня земли, то можно прибегнуть к выставлению опалубки.

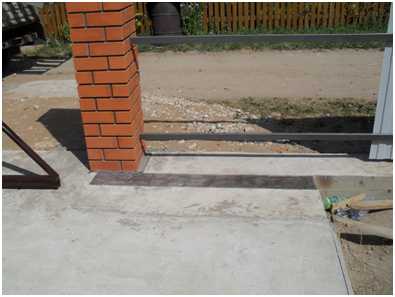

Фундамент выше «нулевого уровня»

Завершающим действием данного этапа является выставление рамы (закладной) по строительному нивелиру. При фиксации закладной можно сразу заложить гофры электропроводки для автоматизации откатных ворот. Их нужно заранее вывести в нужном месте и зафиксировать.

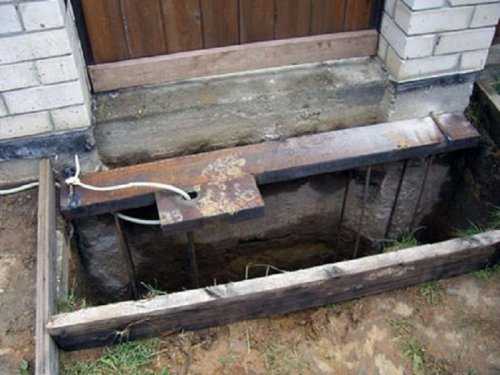

Основа с электропроводкой

Заливка фундамента

Бетонную смесь можно заказать или изготовить самому. Для фундамента нормальной прочности заказывайте заводской бетон марки не ниже M250, а лучше — M500. Вам понадобится приблизительно 1,2-2 куб. метра бетонной смеси. Рекомендуется использовать щебень размером не более 30-40 мм при общем содержании песка не более 30%. Кроме того, если процесс бетонирования припал на зимнее время, то используют бетон со специальными добавками.

После заливки фундаменту нужно дать выстояться не менее 7 дней, или как по СНИПу — 28 дней.

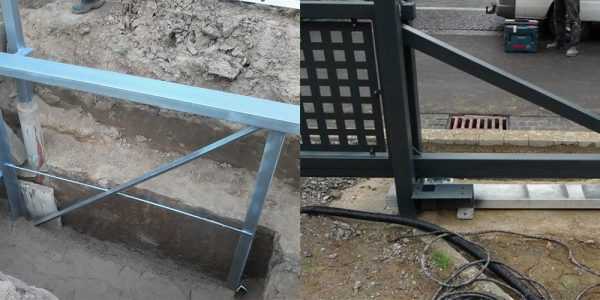

Устройство основы сдвижного портала

Источник: http://rusograda.ru/vorota/sxema-betonirovaniya-pod-otkatnye-vorota

www.breegs.ru

Фундамент под откатные ворота — как залить своими руками?

В наше время производят множество видов ворот, но наиболее популярны откатные ворота. Такая конструкция очень удобна в эксплуатации, ворота работают по такому принципу: на фундаменте размещают 2 опорных катка, нижняя часть ворот – балка, работающая в качестве направляющей.

Опоры воспринимают нагрузку от веса ворот, и позволяют перемещаться их створкам. Опоры фиксируют, используя закладные болты. Использовать такую конструкцию можно без ограничений в течение всего года.

Основная часть любых откатных ворот – тележки, с роликами позволяющие перемещаться полотну ворот, они опираются на армированный фундамент, залитый ниже глубины промерзания грунта. Фундамент для такой конструкции изготавливают специальный, по этой причине в первую очередь нужно рассчитать габариты котлована, разметить и вырыть его.

Далее устанавливают закладную, так чтобы одна сторона швеллера плотно прилегала к опорному столбу. Когда будут сделаны все расчеты и правильно размещена в котловане закладная, заливают бетон и устанавливают ворота.

Их открывать и закрывать можно как вручную, так и с помощью автоматических устройств. Наиболее важна для такой конструкции – прочность установки. Монтаж основания и каркаса выполненные с ошибками наверняка приведут к сбоям в работе автоматической системы. По этой причине откатные ворота устанавливают только на специальном фундаменте.

Выбор участка

Подготовка начинается с выбора подходящего участка для размещения фундамента. Учитывая то, что при открывании створка конструкции, будет перемещаться какую-либо сторону, фундамент нужно продолжить с этой же стороны проема ворот. Его заливают вдоль забора, с внутренней части территории.

Решив, в каком направлении, будут перемещаться ворота, подготавливают участок для траншеи. На нем не должны расти кустарники и деревья – корни через некоторое время наверняка повредят бетонный монолит.

Подготовка

Для откатных ворот изготавливают не обычный фундамент, и в первую очередь необходимо – рассчитать размеры и выбрать подходящий участок для рытья траншеи. После просчета габаритов и прочности фундамента готовят траншею, она должна быть глубже уровня промерзания грунта на 30 см. После этого изготавливают из швеллеров и монтируют закладную.

Швеллера сваривают в П-образную конструкцию. После монтажа закладной конструкции необходимо в траншее разместить прутья арматуры для повышения прочности и надежности конструкции. Установку выполняют так, чтобы боковые части швеллера были как можно ближе к опорному столбу. После правильного монтажа закладной можно начинать бетонирование фундамента.

Во время выполнения всех работ нужно пользоваться предварительно подготовленным чертежом конструкции. Это предохранит от ошибок в расчетах на местности. Непосредственная функция фундамента – удержание консольных блоков, на которые опирается вся конструкция. Необходимо чтобы фундамент был длиннее ширины ворот.

Процесс устройства фундамента

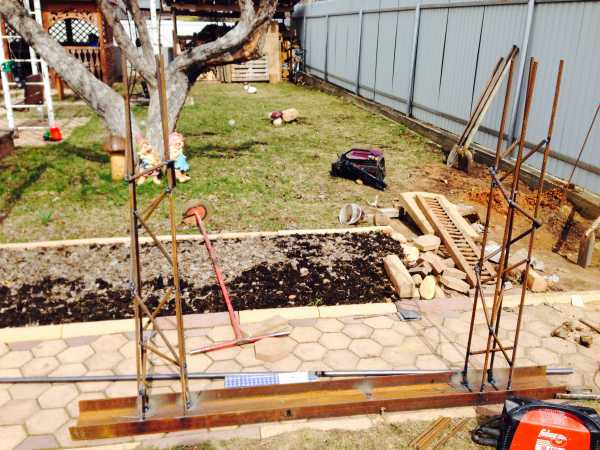

В вырытой траншее необходимо изготовить арматурный каркас. Арматуру соединяют с помощью сварки или вяжут проволокой, главное чтобы скелет фундамента был надежно зафиксирован.

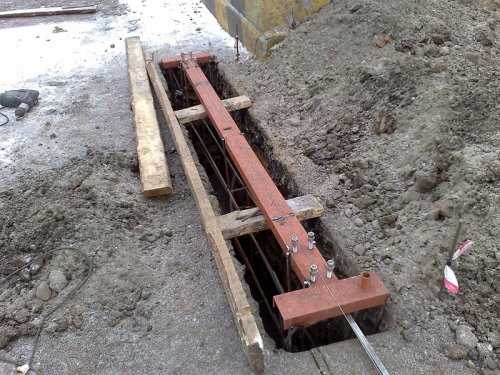

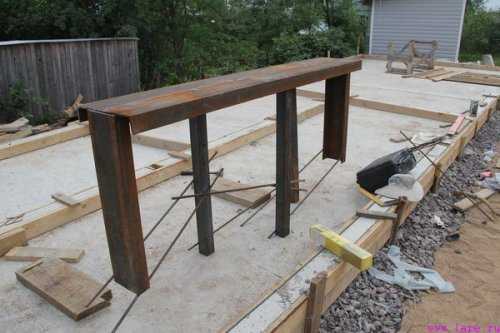

Закладной элемент

Эту часть конструкции делают из швеллера шириной 20см, длиной равной траншее для фундамента, и используют арматуру сечением 12 мм для объединения частей конструкции и также для создания арматурного каркаса. К подготовленному швеллеру вертикально с помощью электросварки крепят отрезки арматуры около 1 м длиной.

Собранную конструкцию опускают в траншею, направляя вниз арматурой, следя чтобы швеллер боковой частью, прилегал к опорному столбу и был расположен горизонтально. Важно правильно выставить верхний край швеллера, это влияет на наличие и размер зазора между дорогой и низом ворот. При необходимости установки дополнительных столбов, то их вкапывают в грунт и крепят к закладному элементу.

Заливка траншеи раствором бетона выполняется так, чтобы верхняя часть швеллера осталась чистой. Обычно в зависимости от погоды раствор схватывается в течение 6-7 дней. Арматурный каркас в траншее размещают строго горизонтально.

Его верхнюю часть, необходимо расположить ниже поверхности почвы на 11-12 см. бетонный раствор для фундамента приготовить несложно, соотношение компонентов: 6 мер песка на 2 меры цемента, смешивать раствор необходимо до консистенции сметаны.

Уровень проезжей части, должен располагаться на 7 см выше, чем забетонированы швеллера. Нужно не забывать о том, что во время заливки фундамента удобно проложить электрический кабель для подключения автоматических устройств.

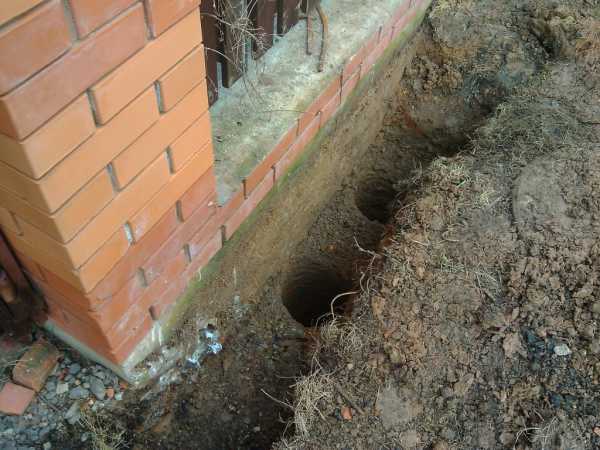

Фундамент на сваях

Если грунт на участке может просесть, он болотистый или глинистый то лучше изготовить

1. Винтовое.
2. Монолитное.

Винтовые металлические сваи – оптимальный вариант с точки зрения трудовых и денежных затрат. Чтобы эта конструкция могла использоваться как можно дольше, ее защищают антикоррозийными веществами или заливают бетоном.

Если столбы забора не способны заменить опоры для ворот, то подготавливают яму, в которую устанавливают столб.

Установка ворот

Установка полотна ворот выполняется поэтапно:

1. Разметка необходимого места для перемещения сдвижной створки.
2. Изготовление роликовых тележек.
3. Расчет пределов перемещения роликов.
4. Сборка.
5. Регулировка полотна ворот и проверка работы роликовых опор.
6. Крепление концевого ролика.
7. Установка направляющего кронштейна.
8. Устройство ответной опоры.
9. Обшивка каркаса ворот.
10. Крепление ловителей и необходимой автоматики.

При изготовлении откатных ворот производят расчет места для перемещения и их установку. Во время сборки конструкции их устанавливают в профиль и слегка перемещают в сторону центра закладной, на них устанавливают полотно ворот строго вертикально.

Ответный столб необходимо для крепления ловителей, и одновременно дает возможность прикрыть образующийся технологический зазор. Монтируют его вплотную и фиксируют, закрепив к столбу ограждения напротив закладного элемента.

Полотно ворот можно обшить, используя различные материалы, к примеру, профнастилом или древесиной. Способ обшивки выбирают с учетом дизайна конструкции и материала.

Установка уловителей

Одним из этапов заканчивающих работы по монтажу откатных ворот является установка специальных уловителей. Один из этих элементов расположенный в нижней части ворот, дает возможность при закрытых воротах до некоторой степени уменьшить нагрузку предающийся с роликовых опор. Чтобы рассчитать его месторасположения, необходимо полностью закрыть створку откатных ворот и соединить с концевым роликом.

Уловитель, расположенный в верхней части конструкции дает возможность предотвратить раскачивание ворот во время сильного ветра. Его установку производят на высоте защитных уголков, причем учтите, что уголки при закрытых воротах должны соприкасаться со скобами уловителя расположенного в верхней части ворот.

Монтаж автоматических устройств

Установка автоматики производится последней, передвижение створки при этом производится посредством зубчатых реек. Их продают частями по 1 м, в комплекте со специальным креплением, крепят рейки к несущему профилю. При самостоятельной установке автоматики на откатные ворота необходимо знать, что для их работы потребуются не только зубчатые рейки, а и специальный ключ, маячок, пульт и электропривод с шестеренкой.

Монтаж этих элементов производят, ориентируясь на прилагаемую к оборудованию инструкцию. Если самостоятельно выполнить эту работу сложно, то лучше пригласить опытного электрика.

househill.ru

Подготовка фундамента под откатные ворота

Откатные ворота существенно экономят место при въезде на участок. Кроме того, она более надёжны по сравнению с другими видами ворот. Монтаж откатных ворот производится на любую ширину проезда, а главное, что нужно помнить перед тем, как начать работы по монтажу – фундамент должен быть подготовлен к откатным воротам, иначе поломок в будущем не избежать.

Откатные ворота открываются как с помощью автоматики, так и ручным способом. Если вы склоняетесь к установке автоматических откатных ворот, вам нужно особенно строго следить за подготовкой фундамента к установке откатных ворот, так как именно автоматика наиболее часто даёт сбой в работе, если фундамент теряет свои свойства и меняет положение ворот. Установка автоматических откатных ворот всегда ведётся только на определённый фундамент, укладывающийся с соблюдением особых правил. Фундаментом в таком случае будет являться очень ровная и прочная конструкция. Именно показатели прочности и ровности определяют срок бесперебойной работы ворот в будущем, а стало быть – и экономию на их обслуживании.

Укреплённый фундамент для откатных ворот

С чего начать подготовку фундамента для откатных ворот?

Первым делом стоит выбрать место для траншеи фундамента, на который будут устанавливаться откатные ворота, и рассчитать её габариты. Глубина траншеи должна быть на 30 см больше глубины промерзания грунта. От глубины фундамента зависит и его ширина, ведь только при соблюдении правильных пропорций удастся создать конструкцию, которая не создаст проблем в будущем. Затем вам предстоит изготовление и установка закладной детали – конструкции из швеллеров, выполненных из металла и имеющих П-образную форму. При этом боковые полки швеллера должны максимально прилегать к столбу опоры. Кроме того, понадобятся арматурные прутья для повышения прочностных характеристик фундамента.

После того, как все расчёты по фундаменту будут произведены, а закладная деталь – правильно установлена, можно приступать к замешиванию бетонного раствора для фундамента.

Фундаментные работы при подготовке к установке откатных ворот

Перед заливкой фундамента удостоверьтесь, что у вас имеются все необходимые чертежи будущей конструкции ворот – это поможет не ошибиться в создании правильного фундамента для ваших параметров ворот.

Главной задачей фундамента является закрепление консольных блоков – прямоугольных конструктивных элементов, удерживающих всю конструкцию ворот. Армированный консольный блок устанавливается в грунт.

Силовая рама откатных ворот

Установка фундамента начинается с внутренней стороны забора.

Длина фундамента не должна быть меньше ширины проёма, который будут закрывать откатные ворота

Какие инструменты и материалы понадобятся для создания фундамента под откатные ворота?

• Ломы, лопаты – для сооружения траншеи;
• Измерительная рулетка, уровень;
• Арматурные прутья и проволока либо сварочный аппарат, чтобы собрать каркас;
• Опорный швеллер – для закрепления консольных блоков и монтажа электропривода для откатных ворот;
• Деревянные бруски – для опалубки;
• Молоток, ножовка, уголок – для сооружения опалубки;
• Бетономешалка – по возможности, это поможет сократить время, затраченное на создание фундамента.

Процесс заливки фундамента под откатные ворота

Этапы фундаментных работ для откатных ворот

После проведения расчётов можно приступать к созданию фундамента.

1. Выкапываем траншею, соответствующую размерам, вычисленным в процессе проведения расчётов.
2. Сооружаем каркас из арматуры. Прутья можно связать с помощью проволоки либо приварить друг к другу. Главное, чтобы каркас был прочным.
3. Укладываем каркас горизонтально так, чтобы верхняя его часть располагалась на 11-12 см ниже уровня поверхности грунта.
4. Заготавливаем цементный раствор. Смешиваем 2 ведра цемента с 6 вёдрами песка.

Цементный раствор не должен быть густым. Для прочности в него можно добавить два ведра щебня

5. Заливаем фундамент. Для начала заполнить стоит 1/3 часть объёма. При заливке строго следите за тем, чтобы арматурный каркас не смещался, так как это повлияет на дальнейшую работу конструкции.
6. Устанавливаем поперечные швеллеры в арматурный каркас. На этом этапе нужно обязательно выровнять швеллеры по горизонтали и вертикали, затем залить бетонным раствором. Уровень фундамента должен быть выше швеллеров на 7 см.

Время застывания цемента – 6-13 дней, в зависимости от качества раствора, времени года, погодных условий.

Схема расположения фундамента для откатных ворот

В итоге вы получаете фундамент, укреплённый тремя поперечными швеллерами, достаточно крепкий, чтобы выдержать интенсивное использование откатных ворот и проезд техники. После этого можно смело приступать к монтажу автоматических откатных ворот.

Многие компании, занимающиеся монтажом и обслуживанием воротных системам, предлагают своим клиентам установку откатных ворот под ключ, однако в эту услугу не входит подготовка фундамента. Этим процессом должны заниматься непосредственно хозяева участка – самостоятельно или с привлечением строительной организации. Помните, что поломки, связанные с оседанием или сползанием грунта под откатными воротами, порой достаточно дорого решаются, и легче предупредить их, чем разбираться с последствиями.

xn--80aleen8i.xn--p1ai

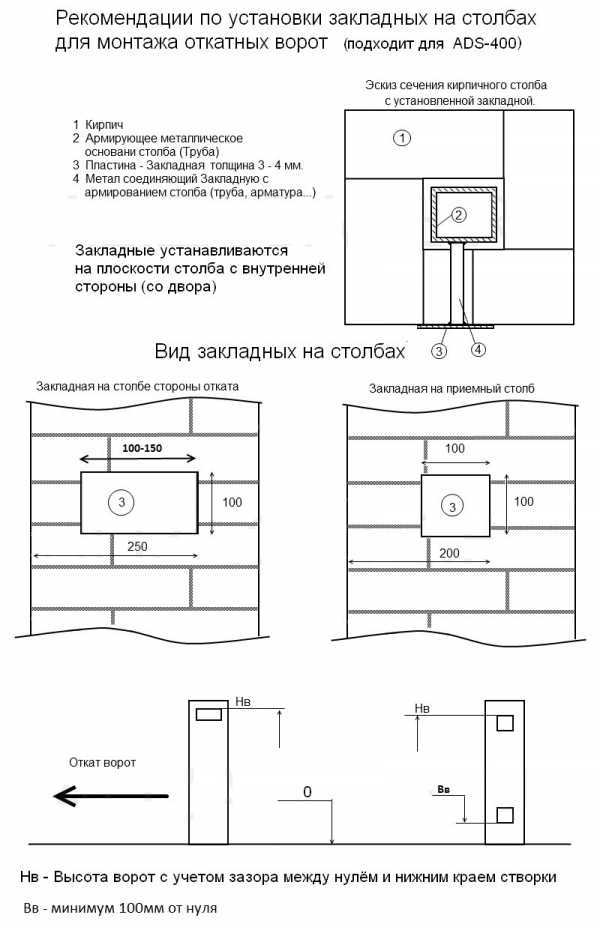

Схема бетонирования закладной (столбчатый вариант)

Создание проема для откатных ворот

Необходимо провести земельные работы по установке двух столбов (сечение столбов «квадрат» 80х80х3500), ограничивающие проем ( в вашем случае больше на ширину кирпича и кирпичной кладки). Глубина бетонирования каждого столба 1500мм.

Если вы задумали сделать столб из кирпича, пеноблока или обложить его каким – либо облицовочным материалом, тогда вам необходимо выполнить в теле столба  закладные элементы, которые потребуются для  монтажа откатных ворот, согласно схеме:

Создание проема под калитку

Для создания проема под калитку, которая будет расположена рядом с воротами ставим и бетонируем дополнительно еще один столб (сечение столба «квадрат» 80х80х3500). Глубина бетонирования 1500мм. Закладные элементы на любой высоте внутри проема.

Бетонирование закладной для откатных ворот

Самое важное в откатных воротах – фундамент, который является основой для монтажа роликовых тележек, монтажа электропривода и является противовесом полотка ворот. Закладная бетонируется около столба стороны отката. Длинна швеллера (ширина 200мм), на который будет смонтированы роликовые тележки – половина проема ворот. В нашем случае длинна фундамента со швеллером 2000мм. Глубина бетонирования основы фундамента 1500мм.

Общая суммарная мощность электропривода, фотоэлементов, сигнальной лампы не превышает 400 ват.  Для подключения требуется 220 вольт, желательно со стабилизатором. Подключение к воротам заводится в отдельный пакетник в электрощите. Можно использовать электрокабель длинной до 15 п.м. сечением 1,5 кВт, более 15 п.м. до 2,5 кВт. Прокладка кабеля по земле, в том числе между столбами ограничивающие проем ворот, в гофре или трубе.

Заказы онлайн

Вы всегда можете задать вопрос по телефону:

Рабочие дни: 10:00-19:00
Выходные дни: 11:00-18:00

+7 (495) 668-70-71

+7 (985) 788-99-01

+7 (985) 283-57-76

rollet.moscow

Строим фундамент для откатных ворот своими руками

Фундамент для откатных ворот

Сегодня существует множество разновидностей ограждений и заборов. Среди них большой популярностью пользуются откатные ворота. Они работают по достаточно простому принципу. На заранее выполненное основание устанавливают роликовые опоры и направляющую. За счет этих элементов движутся откатные ворота.

Так как эта конструкция является достаточно массивной, то для нее изготавливают прочный фундамент. Если монтаж каркаса и основы ворот сделать неправильно, то в процессе работы автоматической системы будут происходить сбои. Поэтому ворота откатного вида следует устанавливать на специальном фундаменте.

Общая характеристика

Фундамент под откатные ворота необходим для фиксации консольных блоков, которые держат откатные ворота. Изготавливают основу с внутренней стороны участка. Фундамент должен располагаться слева или справа от края проема возводимых ворот. Место монтажа выбирают в зависимости от стороны смещения полотна при открытии. Например, фундамент для раздвижных ворот выполняют справа, если полотно смещается вправо.

Конструкция фундамента для ворот

Независимо от типа ворот все расчеты необходимо выполнять заранее. Он должны соответствовать плану постройки. Обустройство фундамента для откатных ворот не является трудоемкой задачей. Но к данной работе стоит отнестись предельно внимательно.

При выполнении проекта основания необходимо соблюдать определенные параметры. Длина основания должна составлять как минимум половину ширины проема изготавливаемой конструкции.

Ширина основы должна быть примерно 600 миллиметров. А глубина должна составлять не менее 150 сантиметров. При ее выборе ориентируются на глубину промерзания почвы в регионе строительства.

Подобные размеры фундамента под откатные ворота необходимы, чтобы не произошел его перекос. Если придерживаться этих размеров, ворота будут бесперебойно работать многие годы.

Основа под распашные ворота изготавливается похожим способом. Основание в таком случае тоже будет ленточного типа. И материалы для его изготовления следует использовать такие же. Для самостоятельного обустройства ворот распашного вида требуется составить предварительный план.

Схема конструкции

Для точного расчета параметров траншеи под основу нужно учитывать массу и габариты ворот. Также берется в расчет ширина самого проема.

Грамотная схема заливки фундамента ленточного типа под изготавливаемые откатные ворота длиной 4 или 5 метров сдержит три параметра:

• Длина. Этот показатель должен составлять минимум половину ширины будущего проема. Например, если длина проема составляет 400 сантиметров, то длина основы должна составлять не меньше 200 сантиметров;
• Ширина. Будет вполне достаточно 50 — 70 сантиметров;
• Глубина. Данный параметр должен быть не менее 150 сантиметров. Выбирают его в зависимости от степени промерзания почвы в регионе строительства.

Сама траншея должна иметь форму прямоугольника. Следует выполнить чертеж фундамента под откатные ворота, а также нанести на него все параметры и элементы изготавливаемой конструкции. Это значительно упростит дальнейшую работу.

Элементы фундамента

Прочность и эксплуатационный срок бетона непосредственно зависит от качества его выполнения. Для изготовления хорошей бетонной смеси необходимо приобрести цемент марки М500 и выше, а также щебень фракции от 30 до 40 мм.

Прочность фундамента

Для получения требуемой прочности бетона важно, чтобы пропорции портландцемента и песка соответствовали показателям из справочника. Проверить качество бетона можно достаточно просто. Застывший блок не крошится при ударе молотком. Этот способ проверки также можно применять при возведении фундамента ленточного типа под распашные ворота.

Каркас – это конструкция, для изготовления которой применяют металлическую арматуру. Он необходим для распределения напряжения, оказываемого на бетонный блок. Арматурный каркас может существенно увеличить эксплуатационный срок основания, выполненного своими руками.

Как показывает практика, арматура диаметром от 16 до 20 миллиметров является оптимальным вариантом. Скрепление арматуры выполняется методом сварки или вязки. При этом опорный швеллер играет важную роль. Он закрепляет как электропривод, так и консольные блоки.

Приваривают швеллер на поперечные, предварительно закладываемые в каркас фундамента. Привод фиксируется на швеллере меньших габаритов. В такой ситуации опорный швеллер должен иметь размер №20. Для ворот откатного вида небольших габаритов желательно выбрать №18.

Подготовительные работы

По словам профессиональных строителей, порочность ворот откатного вида и срок их эксплуатации непосредственно зависит от качества и надежности основы. Однако далеко не все люди знают, как можно правильно залить фундамент под откатные ворота.

Его следует изготавливать в соответствии со всеми нормами. Эта конструкция должна соответствовать всем технологическим требованиям.

Подготовительные работы для откатных работ

Если фундамент под сдвижные ворота выполнить правильно, то всем механизмы будут функционировать долго и бесперебойно. Важно отметить, что под более тяжелую конструкцию нужно делать более мощную «подушку».

В первую очередь размечают участок строительства в соответствии с планом. Для этой цели используют колышки, веревки и проволоку. Все углы должны быть прямыми. Для проверки можно использовать строительный угольник, длина сторон которого превышает 100 сантиметров. Сначала вбивают колышки, а затем натягивают веревку.

Технология изготовления фундамента для откатных ворот

Заливка фундамента – важнейший этап возведения откатных ворот. Всю выполняемую работу можно условно разделить на следующие этапы:

1. Рассчитать габариты траншеи. Приблизительная ширина основы составляет 50 сантиметров. Глубину следует выбирать, отталкиваясь от уровня промерзания почвы. Обычно она находится в интервале от 150 до 250 сантиметров.
2. Выкопать траншею. Она должна соответствовать выбранным размерам. Затем на дно выкопанной ямы выкладывают подушку из песка и гравия высотой от 10 до 15 см.
3. Выполнить каркас из арматуры. Выполнить связку металлических штырей друг с другом можно с помощью специальной проволоки либо сварочного аппарата. Всю арматуру нужно прочно фиксировать. Изготовленный каркас следует расположить так, чтобы выступающая его часть находилась как минимум на 10 сантиметров ниже поверхности почвы. Сам фундамент должен быть на одном уровне с грунтом. Для проверки правильности расположения конструкции нужно воспользоваться строительным уровнем. Она должна обязательно находиться в горизонтальном положении.
4. Изготовить бетонный раствор. Потребуется приблизительно пять-шесть ведер песка и два ведра портландцемента. Для большей прочности в раствор добавляют щебенку. Количество щебенки и цемента должно быть одинаковым. Для получения качественной смести необходимо использовать портландцемент марки м500 и выше и щебень фракции от 30 до 40 мм. Не следует делать смесь очень густой.
5. Выполнить заливку бетоном. Это нужно сделать так, чтобы раствор закрыл минимум 2/3 арматуры. За счет этого сооружение будет прочным. При заливке фундамента нужно следить, чтобы не происходило смещение основания, выполненного из арматуры.
6. Установить швеллеры. Нужно зафиксировать эти элементы как по вертикали, так и по горизонтали. Далее, используя сварку, зафиксировать их на выступающих элементах арматуры. Затем нужно выполнить заливку бетонным раствором остальной части основы. Заливать фундамент для изготавливаемых откатных ворот требуется вместе со швеллером. В противном случае полотно будет греметь при перемещении по пустому швеллеру. Далее нужно выполнить фиксацию приводного и основного швеллера по направлению перемещения откатных ворот с помощью сварки. Их не следует размещать близко к забору. Важно учесть этот момент, иначе ворота будут постоянно задевать столбы.
7. Подождать, пока бетон затвердеет. Этот процесс займет семь-четырнадцать суток. Здесь все зависит от времени года и погоды. В соответствии со СНИП, основанию нужно дать выстояться как минимум 28 дней.

Выполнение закладной конструкции

Для самостоятельного изготовления конструкции нужен швеллер №20. Длина его должна соответствовать длине ямы, сделанной под основу из бетона.

При изготовлении закладной также понадобится арматура в12. Сначала приваривают к швеллеру обрезки строительной арматуры. Длина каждого отрезка должна составлять 100 сантиметров. Затем привариваются поперечные связи, выполненные такой же арматуры.

Изготовленную закладную конструкцию укладывают в выкопанную яму под основание арматурой вниз. Затем фиксируют конструкцию. При этом сбоку швеллер должен плотно прилегать к столбу забора. А тело швеллера следует расположить в горизонтальном положении и параллельно линии ворот.

Величина зазора, находящегося между откатными воротами и плотном дороги зависит от высоты, на которой будет заложен этот элемент. В дальнейшем данный зазор можно увеличить. Для этого используются регулировочные площадки. Но сократить уже не получится.

Закладная для откатных ворот

По завершении монтажа закладного элемента выполняют заливку ямы бетонным раствором. При выполнении этой работы важно не допустить полное перекрытие закладного элемента бетоном. Ведь это вызовет трудности при дальнейшем монтаже конструкции. Следует отметить, что эту ошибку чаще всего допускают люди, которые пытаются сделать ленточный фундамент для откатных ворот своими руками.

Иногда выполняются откатные ворота без фундамента. К примеру, подвесные конструкции не требуют изготовления основания. Однако в это случае может потребоваться закрепление опорных конструкций в почве.
